станки для гибки листового металла

Гибка металла – это метод изменения формы заготовки. Такое изменение выполняют без какой-либо выборки материала, а именно резания или электросварки.Требуемый результат получают за счет использования деформирования металла.При гибке сжимают внутренний слой материала и растягивают наружный.

Чем-то операция гибки сродни правке, применение которой устраняет дефекты – выпуклости и волнистости.

Разновидности и конструкция гибочных станков

Гибку листового металла производят на специализированном оборудовании – листогибах. По принципу действия, станки для гибки металла, можно условно разделить на несколько видов: Универсальный. При работе этого станка, лист укладывают в закрепленную матрицу и при содействии пуансона ему придают требуемую форму. Пуансоны выполняют в нескольких исполнения, которые отличаются друг от друга формой и размерами, например, углом. На матрице, как правило, выполняют паз в форме угла.

Универсальные прессы легко перенастраиваются и способны решить множество технологических задач.

Поворотный. Этот станок состоит из траверсы, так называют гибочную балку, гибочной балки и заднего упора. Прижимная балка необходима для фиксации листа металла к станине. Сгибание листа осуществляет гибочная балка. По сути, она и есть главный рабочий элемент этого станка. Ротационный. В конструкцию такого оборудования может входить несколько валов (валков). Они вращаются вокруг своей оси. Кроме того рабочие валки могут перемещаться в вертикальной плоскости. Лист металла помещают в пространство между валами и перемещая их по вертикали регулируют будущий радиус гибки. После того, как лист пройдет между вращающимися валами он получит требуемую форму.

Станок для гибки металла может работать от мускульной силы человека, гидравлического, пневматического, электрического (электромеханического) или механического привода.

Для работы с металлом небольшой толщины применяют фальцегибочные или фальцепрокатные станки. Их широко применяют при работе с кровельным листом, создании вентиляционных коробов и пр.

Виды гибочных станков

Для получения полной картины работы листогибочного станка необходимо понимать, как оно устроено. В состав этого оборудования входят такие узлы, как стол, на котором размещают заготовки. Заготовка будет перемещаться по его поверхности в заданном направлении. Кроме этого, на столе может быть установлен резак, отсекающий готовые детали от листа исходного материала. В качестве резака может быть использован роликовый нож или сабельная гильотина. В состав гибочных станков входит угломер. Его применяют при установке угла, под которым должен быть изогнут лист. Кроме этого узла, не последнюю роль играют ограничители, регулирующие предельную высоту получаемого изделия. Рабочая длина гибки и предельная толщина металла у каждого типа станка строго индивидуальна. На практике применяют следующие типы гибочных станков. Ручное оборудование обладает небольшими габаритами, может быть легко перевезено из одного места в другое. Его применяют на единичном производстве. На ручных станках выполняют работы по получению деталей, выполненных из разных материалов, например, алюминия, меди, оцинкованной стали. Работа на таком станке не требует какой-либо специальной подготовки. Механическое оборудование использует в своей работе энергию маховика, специально для этого раскручиваемый. Станки с электромеханическим приводом работают за счет приводной станции, которые включают в свой состав электрический двигатель, редуктор, ремни или цепи. Гидравлические агрегаты работают от энергии получаемой от гидравлического цилиндра. Кстати, для бережного гиба листов, особенно тех, на которые нанесено покрытие, применяют листогибы, применяющие сжатый воздух. Существуют и такие устройства, как электромагнитные. Их довольно часто применяют при изготовлении ящиков и коробов. Рабочим инструментом в таком оборудовании являются мощные электромагниты, под воздействием которых происходит гибка листа.

Отдельный класс гибочного оборудование – носимые (мобильные), как правило, их применяют непосредственно на рабочем месте, например, на стройплощадке.

Преимущества и недостатки гибочных станков

Как и любое оборудование для гибки обладает рядом достоинств. К ним можно отнести – прочность получаемых готовых деталей. Применение станков для гибки позволяет формировать детали без применения сварки и резки. После выполнения операции гибки, в месте ее выполнения снижается вероятность появления коррозионных явлений. Применение гибочных станков позволяет создавать цельные конструкции, причем в составе такого изделия возможно получение разносторонних гибов и углов. Но, надо понимать и то, что гибочное оборудование довольно дорого стоит. Операции по изгибу листов обладают высокой трудоемкостью, особенно если эти работы выполняют на оборудовании, предназначенном для ручных работ. Но перечисленные недостатки с лихвой компенсируются качеством получаемых изделий.

Принцип работы различных листогибочных станков

Технологическое оборудование, применяемое на современном производстве по созданию металлических конструкций, позволяет получать из листового материала готовые детали с разными габаритами и формами.

Ручные листогибы

Эти конструкции имеют ряд особенностей, в частности, у них существуют ограничения на глубину закладки заготовки, максимальной толщины металла, его шириной, точнее длиной гибки. Чем тоньше металл, тем длина гибки больше. Чаще всего, их применяют для гибки тонколистового металла. Работа ручной установки строится следующим образом: Верхней балкой лист прижимается к рабочему столу. Необходимый угол гиба получают путем подъема нижней, поворотной балки. Используя это станок необходимо иметь в виду то, что толщина листа, который может быть обработан, не должна превышать 2 мм.

Ручные листогибы обладают небольшой массой, и это позволяет их использовать и в стационарных условиях, и непосредственно на рабочем месте, например, на строительной площадке.

Гидравлические листогибы

Эти станки используют в качестве источника энергии жидкость. Насос, встроенный в систему, он создает избыточное давление, под действием которого плунжер, передвигает подвижную поперечную балку. Лист, подлежащий обработке, прижимают к рабочему столу, и движение поперечной балки выполняет, правку и гибку листа.

Листогибы этого класса используют для обработки заготовок по всей длине рабочего стола, кроме того, с их помощью выполняют глубокую вытяжку металла. Гидравлические цилиндры отличаются точностью позиционирования и высокой эффективностью работы. Их применение позволяет контролировать величину перемещения, скорость и движение частей гидравлической системы. Станки с гидравлическим приводом применят для производства доборных комплектующих, воздуховодных коробов, деталей кровельного покрытия. С помощью этого оборудования изготавливают рекламные конструкции, выполняют внешнюю и внутреннюю отделку зданий и сооружений. Использование гидравлического оборудования позволяет обрабатывать листы с большей толщиной, например, до 4 – 8 мм. Разумеется, эта величина зависит от марки обрабатываемого материала.

Электромеханические листогибы

Конструкция этого оборудования состоит из станины, поворотной балки для загиба листа. Кроме поворотной балки, на станке устанавливают балку собранную из профильных сенментов, которая прижимает лист. Для безопасности оператора на станке этого типа реализовано педальное управление. Листогибы этого типа позволяют выполнять гибку металла с большой длиной. Их используют для обработки разных материалов, в том числе оцинковку, холоднокатаную сталь толщиной 2,5 мм.

Станки этого типа задействуют на производстве отливов, подоконников, конструкций для вентиляционных систем.

Гибка металла и ее основные способы

Гибка листа

Следует понимать, что операции гиба металла не ограничиваются работой с листовым металлом. При создании металлоконструкций разного назначения возникает потребность в использовании гнутых труб или профиля. Радиусная гибка листового металла выполняется на вышеописанном оборудовании. При ее исполнении важно подобрать правильный линейный размер заготовки. Проектировщик должен помнить о том, что длина заготовки, должна быть чуть больше, чем длина готовой детали. Это связано со спецификой гибочной операции. Дело в том, что при изменении положения одной части листа относительно другой, внутренние слои металла сжимаются, а наружные вытягиваются. То есть перед тем как выполнять радиусную гибку металла необходимо тщательно просчитать геометрические параметры заготовки.

Для расчета радиуса гиба достаточно использовать табличные данные, которые можно найти практически в любом инженерном справочнике.

Гибка труб

Трубы тоже можно изгибать в соответствии с требованиями рабочей документации. Существует несколько методов – ручной и механизированный. Кстати, в повседневной жизни гнутые трубы можно встретить на ограждениях и перилах, установленных в жилых домах и помещениях другого назначения. Чаще всего трубы зашибают по радиусу. Этот процесс позволяет формировать частичный или полный изгиб трубы. Причем, он не будет зависеть от формы и размера сечения. Процесс деформирования труб выглядит примерно следующим образом – при изгибании полого профиля на заготовку воздействует несколько сил, одна оказывает влияние на поверхность внутренней стенки, а вторая на внешнюю сторону профиля. При выполнении изгиба трубы существует опасность того, что при взаимодействии этих сил профиль трубы может деформироваться. В результате этого может произойти потеря соосности. Более того, при несоблюдении ряда технологических правил, труба может быть разорвана. При неравномерном изгибе возможно образование складок в месте сгиба. Причиной тому воздействие тангенциальных сил, возникающих в процессе деформации трубы.

Во избежание подобных явлений применяют холодную и горячую гибку трубы. Первый метод применяют для обработки труб с небольшим диаметром. Но в таком случае необходимо знать минимально допустимый радиус гиба, который проходит по осевой линии. Надо отметить, что применение местного разогрева трубы создает более комфортные условия для выполнения гиба трубы. Металл после нагрева получает пластичность, достаточную для выполнения заданной деформации. Метод горячей гибки применяют на трубах большого диаметра.

Преимущества гибки металла на станках с ЧПУ

Все чаще и чаще использование оборудования, работающего под управлением компьютера, становится нормой, нежели исключение. Такие станки можно увидеть практически на любом производстве, причем, вне зависимости от его масштабов. Использование специализированного ПО, позволяет не только поднять скорость обработки деталей, но и приводит к заметной экономии металла, повышению точности обработки заготовок.

Работа по обработке заготовок на гибочных станках под управлением ЧПУ выглядит следующим образом:

при помощи носителей информации или через ЛВС в систему управления вводится управляющая программа.
в ней закодированы необходимые для работы оборудования сигналы, на основании которых будет выполняться обработка заготовки. То есть, исполнительные механизмы, получая соответствующие команды, приводят в движение рабочий орган (пуансон) вдавливающий заготовку в матрицу.

Использование систем управления позволяет добиться определенных преимуществ, перед другими способами обработки металла:

Качество готового изделия, оно обеспечивается, в том числе и том, что при работе ЧПУ полностью исключается влияние человеческого фактора.

Размеры и форма получаемого изделия полностью соответствуют требованиям рабочей документации.

Кроме названных параметров нельзя не упомянуть и то, что работа по изготовлению продукцию может выполняться в режиме 7/24 без привлечения дополнительных человеческих ресурсов.

Гибка металла этапы технологического процесса

Процесс гибки металла состоит из нескольких шагов:

Раскрой листового материала и получение заготовок, которые подлежат обработке на гибочном оборудовании, получают разнообразными способами.. Для раскроя могут быть использованы практически все виды заготовительного оборудования.

Затем, заготовки передают на производственный участок, где оператор, у которого на руках должна быть вся необходимая рабочая документация выполняет соответствующие операции и в итоге получает готовую деталь.

После ее получения необходимо выполнить контрольно-измерительные операции. Эту работу выполняет или сменный мастер или сотрудник отдела технического контроля. Для выполнения этой операции необходимо использовать поверенный мерительный инструмент – линейку, рулетку, угломер и пр.

При выявлении каких-либо дефектов, необходимо внести изменения или в настройки оборудования или в текст управляющей программы. Только после прохождения технического контроля деталь может быть допущена к дальнейшему использованию. В противном случае некондиционную продукцию надо отправлять или на переделку, или на утилизацию.

Гибка металла последующая обработка

По сути, гибочные операции носят промежуточных характер при изготовлении определенных узлов, например, элементов металлических лестниц. То есть, после гибки, полученные детали, отправляют на сборочное производство, где их устанавливают на место определенное в рабочей документации на изделие. Если изделие не будет использоваться в составе других конструкций, то на ее поверхность наносят защитное коррозионно-стойкое покрытие. Это может быть грунтовка типа ГФ 21, или порошковая краска. Все зависит от назначения и условий эксплуатации готового изделия.

Зачем нужен самодельный листогиб

Гибка листового металла своими руками – это вполне осуществимая операции, которая может быть выполнена в домашних условиях. Но, многих домашних мастеров останавливает довольно высокая цена на листогибочные станки. Для нужд мелкосерийного производства или для работ по дому нет необходимости в установке сложных машин с гидравлическим проводом, а вполне хватит ручного станка.

Для того, что бы изготовить станок подобного рода необходимо иметь, как минимум эскизную документацию. Ее всегда можно найти в сети интернет, где ее можно или просто скачать, или купить. Но лучше всего изучить работу действующего ручного станка и полученные знания реализовать в металле. На самом деле, для сооружения такого станка, потребуется некоторое количество метало проката, листового материала, сварочный аппарат и слесарный инструмент.

Листогиб своими руками

Станок для гибки листового металла состоит из следующих основных компонентов:

станины;
прижимной балки;
поворотной гибочной балки;
обжимная балка;
нож (роликовый, сабельный) для отрезки заготовок;
приемный лоток, который может быть изготовлен из дерева или листового металла.

При изготовлении такого станка мастер должен помнить, что он управляется мускульной силой и поэтом рассчитывать на то, что можно будет обрабатывать металл с толщиной до 2 мм.

Основание для станка

Для изготовления станины потребуется некоторое количество профильного металлопроката. Это может быть швеллер или двутавровая балка. При ее сборке необходимо помнить о том, что конструкция должна обладать жесткостью. От этого параметра зависит качество обработки металла.

Прижимное устройство

В качестве прижима, в серийно выпускаемом оборудовании применяют стальные плиты. В самодельном станке можно использовать профильный прокат, например, швеллер No 12.

Роликовый нож

Для отрезания полученной детали, можно использовать несколько видов ножей, например, сабельный, или роликовый. Чаще всего их применяют для работы с тонколистовым материалом. При сборке самодельного листогиба роликовый нож целесообразно приобретать в компании, которая занимается поставками подобного оборудования. Все дело в том, что для изготовления роликовых ножниц, как впрочем, и других, применяют инструментальные стали. Для получения рабочих органов необходимо использовать термическую обработку, а в домашних условиях это выполнить вряд ли получиться.

Обслуживание и техника безопасности

К работе на листогибах могут быть допущены лица, которые обладают квалификацией слесаря МСР. Перед началом работы персонал должен пройти соответствующее обучение и сдать квалификационные экзамены. Персонал, который будет работать на листогиба должен пройти первичный инструктаж по безопасности. Между тем, на станках предназначенных для гибки листового металла, предусмотрены определенные меры безопасности, например, на некоторых моделях, поворотная балка или плита могут быть приведены в движение только после нажатия оператором двух управляющих кнопок. Такое решение позволит избежать травм рук оператора. На некоторых моделях для запуска механизма необходимо еще и нажимать педаль. В конструкции механического оборудования, предусмотрено наличие концевых датчиков, ограничивающих ход пуансона или поворотной плиты. Кроме этого, безопасность работ обеспечивают различного вида ограждения, которые ограничивают допуск оператора в рабочую зону. Они установлены таким образом, что даже отключение одной из них приведет к тому, что станок просто не включится.

Гибочное оборудование: электрические станки для гибки металлического проката

Гибка металла – это процедура, в результате которой заготовленная деталь принимает необходимую форму.

Происходит это благодаря растяжению наружных и сжатию внутренних слоев металлических изделия. Свои первоначальные размеры сохраняют лишь слои, которые находятся вдоль оси. Такая процедура производится специальными станками, с помощью которых из листов металла можно изготовить всевозможные короба, сегменты, уголки, стенды, различные профили и многое другое.

Автоматический гибочный станок с ЧПУ

На сегодняшний день существуют несколько видов гибки листового металла – воздушная гибка, чеканка или штамповка, гибка поворотной балкой, гибка по матрице, гибка валками.

Рассмотрим более подробно варианты станков, предлагаемые компанией «Стил Солюшен».

Гибочные станки с поворотной балкой. Их преимущества состоят в том, что сама деталь вовремя гибки удерживается прижимом на столе, и это уменьшает вероятность повреждения ее поверхности. Отклонения толщины металла не влияют на точность получаемого угла. Недостатком является ограничение по максимальной толщине и минимальной ширине детали, которая необходима для удержания ее прижимом.

Автоматический сегментный листогибочный станок или гибочный станок с ЧПУ обладает рядом преимуществ, прежде всего – это цифровое управление.

В случае опасного приближения немедленно срабатывает электронная защита. Лазерные лучи очерчивают зону опасности, и как только хотя бы одна из линий будет пересечена рукой либо иным предметом, движение режущего инструмента немедленно прекращается. Но это еще далеко не все плюсы, вы сможете загружать в листогибочный пресс с ЧПУ чертежи изделий с компьютера либо же выбирать в каталоге деталей. Положение зажима контролируется автоматически, также осуществляется регулировка скорости и угла. При желании вы сами сможете обновить программное обеспечение.

Гидравлический станок позволяет эффективно распределять нагрузку на заготовку. Кроме того, гидравлический листогиб нетребователен к условиям эксплуатации. В свою очередь, приспособления с пневматическим приводом имеют меньшие габариты, чем электромеханические станки, и обладают высокой быстротой срабатывания. Кроме того, пневмоустройства выдерживают резкие перепады температурно-влажностного режима, и могут исправно функционировать без каких-либо поломок в течение длительного времени.

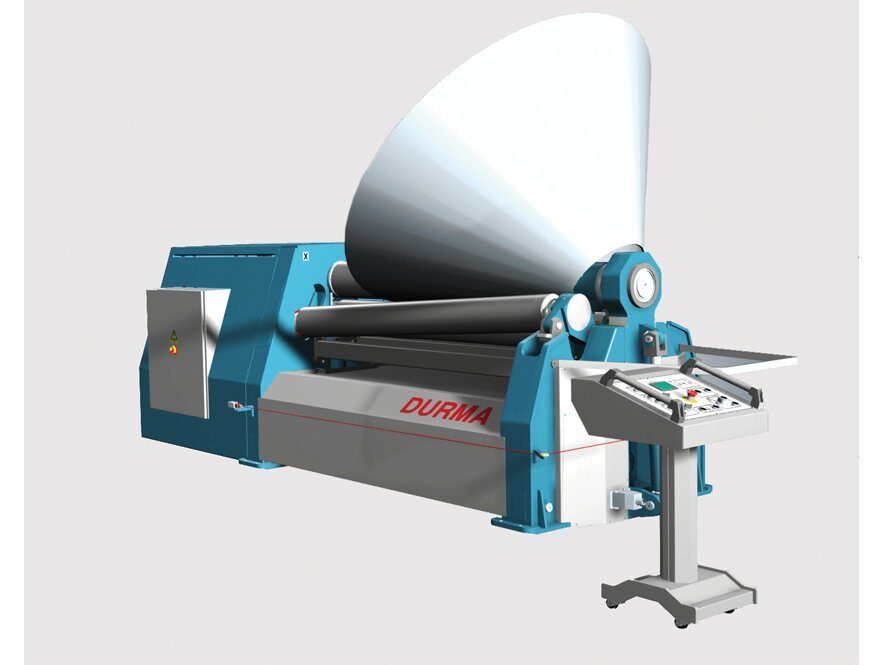

Трехвалковый или четырехвалковый гибочный станок оснащен несколькими валками, и предназначены для производства изделий цилиндрической, овальной и конической формы. Этот станок незаменим при серийном изготовлении конусов, дымоходов, желобов, водосточных труб и других металлических изделий. Основные преимущества вальцовочных машин – увеличенный рабочий диапазон, несколько скоростная рабочая система и подвижный вал. Чаще всего профессионалы пользуются валковыми агрегатами с пневматическим или гидравлическим приводом, хотя спросом пользуется техника и с другими видами привода. Такие гибочные станки имеют много разновидностей и сфер применения. Поэтому цена на листогибочный станок зависит от конструкции оборудования.

Специалисты компании «Стил Солюшен» рассчитают по Вашему запросу технические характеристики листогибочного оборудования, необходимого для Вашего производства, а именно – какие станки вам необходимы, какой мощности и в каком количестве.

Мы имеем возможность изготовить и поставить для Вас гидравлический станок в любой комплектации, и различных модификаций:

механические листогибы;
электромеханические листогибы;
станок гибочный для полосы;
гидравлический листогибочный станок;
гибочный станок для листового металла с чпу.

Чтобы купить листогибочный станок, а также узнать условия доставки и таможенного оформления оборудования поставляемое компанией «Стил Солюшен» вы можете отправить запрос на наш электронный адрес Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. и наши специалисты свяжутся с вами в самые кратчайшие сроки.

Машины для обработки листового металла | Металлообрабатывающие станки

Мы являемся глобальным брендом в прямом смысле этого слова: работая с нами, будь то напрямую или через торгового посредника, вы получите доступ к самому широкому на рынке ассортименту инновационных продуктов, программных решений и комплексному обслуживанию.

Программа для промышленности по обработке листового металла.

У вас никогда не будет ответа «извините, мы продаем эту технику только в США» или «эта программа обслуживания не действует в Европе».

Наше предложение действует всегда и везде. И он покроет все ваши потребности.

CIDAN Machinery предлагает широкий ассортимент оборудования для обработки листового металла практически для всех аспектов обработки листового металла. Когда дело доходит до гибки, прокатки, резки и формовки металла — у нас есть технологии, инновации и самое современное оборудование, необходимые для того, чтобы вывести производство на новый уровень. Имея более 110 лет опыта в производстве оборудования для обработки листового металла, наш персонал по продажам, установке и поддержке может помочь вам с планировкой вашего магазина, выполнением заказов, оптимизацией процессов и многим другим.

Металлогибочные и гибочные станки

CIDAN Machinery гордится тем, что является мировым лидером в производстве листогибочных станков и гибочных станков.

Металлические фальцовки от CIDAN Machinery предлагают удобные, гибкие и эффективные способы гибки листового металла в различные формы.

Ознакомьтесь с нашими складными и гибочными станками для металла

Ножницы по металлу

CIDAN предлагает удобные в использовании, современные ножницы для листового металла и станки для резки металла, обеспечивающие высокую производительность и качество резки.

Ознакомьтесь с нашими ножницами по металлу

Обработка рулонов и продольная резка

Компания CIDAN Machinery сотрудничает с мировым лидером в производстве станков продольной и продольной резки Forstner Machinery. С 1960 года Forstner занимается разработкой и производством машин для профессиональной обработки рулонов. Наши станки для поперечной резки представляют собой устройства «все в одном», созданные для того, чтобы выдерживать высокие объемы производства в течение долгого времени, занимая при этом как можно меньше места.

См. наши разделы «Обработка рулонов» и «Резка и резка по длине»

Наматывающее устройство

CIDAN Machinery поможет построить ваше производственное предприятие с максимальной эргономикой, эффективностью и рентабельностью. Листовой металл из рулонов экономит деньги, сокращает количество отходов и освобождает место для хранения. У нас есть правильное решение, независимо от того, большая у вас мастерская по обработке листового металла или маленькая. У Forstner есть широкий ассортимент, который можно комбинировать для создания эффективного производственного объекта в соответствии с вашими требованиями!

См. наш перематыватель

Хранение плоских листов

CIDAN Machinery может помочь построить ваше производственное предприятие с максимальной эргономикой, эффективностью и рентабельностью. Листовой металл из рулонов экономит деньги, сокращает количество отходов и освобождает место для хранения. У нас есть правильное решение, независимо от того, большая у вас мастерская по обработке листового металла или маленькая. У Forstner есть широкий ассортимент, который можно комбинировать для создания эффективного производственного объекта в соответствии с вашими требованиями!

См. наш склад плоских листов

Автоматизация

Намотчик от Forstner станет фантастическим дополнением к любому производственному цеху благодаря своей уникальной способности сокращать как затраты, так и время изготовления рулонов нестандартной ширины!

См. нашу автоматизацию

Длинные папки

CIDAN STACKMASTER – хранение плоских листов. Отлично подходит для тех, кто покупает только уже раскроенные листы, а также для тех, кто производит собственные листы с линией поперечной резки.

См. наши длинные папки

Профилегибочные станки

Добро пожаловать в мир проектов автоматизации CIDAN. Мы можем предложить широкий спектр решений для усовершенствования способа производства металлических деталей для наших клиентов. Как с аппаратной, так и с программной стороны у нас есть либо стандартные решения, либо мы можем разрабатывать индивидуальные проекты.

Посмотрите наши профилегибочные станки

БайБенд Смарт | Станок для гибки листового металла

Контакт Турция

Форма обратной связи

Контакт

Большой потенциал Быстро, точно, с умными опциями

Гибочный станок для листового металла ByBend Smart предлагает вам решающее преимущество в технологии гибки: скорость, точность и многочисленные интеллектуальные опции открывают перед вами новые перспективы и гарантируют высочайшую гибкость на привлекательных условиях. Простое управление обеспечивает успешный старт в технологии гибки.

Идеально точный С активным венчанием

Интеллектуальные датчики гарантируют точность станка для гибки листового металла: Активное выгибание — это инновация от Bystronic, которая автоматически обеспечивает высочайшую точность и постоянную точность гибки при воздушной гибке.

В ByBend Smart используются гидравлические цилиндры в нижней балке для обеспечения оптимальной выпуклости. Интеллектуальная база данных позволяет оптимально настроить коронку.

Удобный Конфигурация стала проще

Загрузите план гибки, настройте станок и начните гибку — с программным обеспечением ByVision Bending эта заветная мечта сбывается. Процессом гибки можно удобно управлять с помощью сенсорного экрана. И самое главное: вам не нужно думать об идеальном процессе гибки и подходящих инструментах. Гибочный станок для листового металла ByBend Smart позаботится об этом за вас.

Энергетически эффективный Низкое потребление электроэнергии

Функция энергосбережения на гибочном станке для листового металла помогает снизить потребление электроэнергии. Потому что: Главный привод машины активен только тогда, когда машина фактически работает. Кроме того, он сводит к минимуму как шум, так и тепло. Ваше дополнительное преимущество в области устойчивого развития.

Большой потенциал Быстро, точно, с умными опциями

Идеально точный С активным венчанием

Удобный Конфигурация стала проще

Энергетически эффективный Низкое потребление электроэнергии

«Энергосбережение» на гибочном станке для листового металла поможет вам снизить потребление электроэнергии. Потому что: Главный привод машины активен только тогда, когда машина фактически работает. Кроме того, он сводит к минимуму как шум, так и тепло. Ваше дополнительное преимущество в области устойчивого развития.

Технические характеристики

Технические характеристики Вся информация и данные о ByBend Smart

	BYBEND SMART 100, 160, 225, 300
Тоннаж	110–330 US Tons
Длина Bending
. 0113 10,17–13,4 фута
Дневной свет	23 дюйма
Стандартный ход	12 дюймов
Макс. высокая скорость	7,8 дюйма/с
Макс. рабочая скорость	0,74 дюйма/с
ByVision Bending

Листогибочные инструменты

Листогибочный инструмент для листогибочных станков 9№ 0061

Добейтесь отличных результатов гибки с помощью правильных инструментов для гибки воздухом и чеканки. Используйте весь потенциал вашего станка для гибки листового металла благодаря оригинальным инструментам. Гибочные инструменты Bystronic (с различными типами зажима) можно использовать с гибкостью и универсальностью для решения любых задач. Мы будем рады проконсультировать вас по разработке индивидуальных специальных решений для вашего продукта.

Листогибочные инструменты

Видео «Специальные инструменты для гибки»

Особенности

Особенности и опции

Производительность и эффективность
Качество
Гибкость
Простота
Соответствие будущему
Спокойствие духа
Успех в бизнесе

Параметры скорости

Более высокая скорость обработки — при выборе между Performance Edition и Dynamic Edition выберите более высокую скорость по сравнению с Classic Edition.

Зажим RFA (Система быстрого зажима)

При выборе гидравлических зажимных систем время настройки сокращается. Автоматическое выравнивание инструмента обеспечивает оптимальную и быструю работу.

Оптическая система управления изгибом

Позвольте нам направлять вас — с нашей оптической системой управления изгибом мы проведем вас через весь процесс гибки.

Fast Bend +

Для максимального комфорта и большей эффективности – с Fast Bend + мы повышаем безопасность при работе с нашими гибочными станками.

Динамическое формирование выпуклости

Динамическая система выпуклости отличается повышенной скоростью и коротким временем цикла для Xpert Pro.

LAMS

Исключительная точность гибки – система измерения углов на основе оптического лазера и камеры использует датчики для обеспечения точности гибки станков.

Оптическая система управления гибкой

Позвольте нам направлять вас — с нашей оптической системой управления гибкой вы получите всю информацию обо всем процессе гибки.

Готовое к автоматизации модульное устройство смены инструмента

Парковка, перемещение, добавление, удаление и встроенная очистка стола обеспечивают более эффективную работу даже при работе без участия человека.

Увеличенный ход и дневной свет

Увеличенный ход – для облегчения гибки узких или высоких профилей и многогранных деталей.

Многоосевой задний упор

Для большей гибкости количество осей заднего упора варьируется от 1 до 6 в зависимости от сложности изделия.

Динамические опоры для листов

Простое ведение тонколистового материала в процессе гибки – синхронизированное управление приспособлением для гибки и процессом гибки.

Съемный лазерный луч для гибки

Для всех применений, где система заднего упора не подходит.

ByVision Bending

Простой и интуитивно понятный пользовательский интерфейс.

Оптическая система направления изгиба

С помощью нашей оптической системы управления гибкой вы получаете всю информацию обо всем процессе гибки.

Fast Bend +

Fast Bend + повышает безопасность при работе с нашими гибочными станками.

Многоосевой задний упор

Fast Bend + повышает безопасность при работе с нашими гибочными станками.

Energy Saver HYBRID & SERVO (снижение энергии и шума)

Наша приводная система оснащена специальной системой управления. Это обеспечивает мощность в соответствии с потребностями, повышенную скорость, снижение потребления электроэнергии и снижение уровня шума.

Готовность к автоматизации

Все наши машины можно усовершенствовать с помощью решений по автоматизации.

Оптическое обнаружение инструмента

Для сокращения времени настройки и повышения безопасности.

Готовое к автоматизации модульное устройство смены инструмента

Эффективная работа даже в автоматическом режиме благодаря различным функциям, таким как парковка, перемещение, добавление, удаление и встроенная очистка стола.

Динамическая коронка

Благодаря динамической системе выпуклости листогибочного пресса Xpert Pro вы можете воспользоваться повышенной скоростью и более коротким циклом.

LAMS

Оптическая система измерения угла на основе лазера и камеры использует датчики для обеспечения точности гибки станков.

Готовность к автоматизации

Все наши машины можно усовершенствовать с помощью решений по автоматизации.

Energy Saver HYBRID & SERVO (снижение энергии и шума)

Варианты скорости

Увеличенный ход и дневной свет

Увеличенный ход – для облегчения гибки узких или высоких профилей и многогранных деталей.

Готовность к автоматизации

Наши машины можно усовершенствовать с помощью решений по автоматизации.

Оптическая система направления изгиба

Краткий обзор всей информации – с нашей оптической системой управления гибкой вы получите всю информацию обо всем процессе гибки.

Производительность и эффективность

Параметры скорости

Зажим RFA (Система быстрого зажима)

Оптическая система управления изгибом

Позвольте нам направлять вас — с помощью нашей оптической системы управления изгибом мы проведем вас через весь процесс гибки.

Fast Bend +

Качество

Динамическое формирование выпуклости

Динамическая система выпуклости отличается повышенной скоростью и коротким временем цикла для Xpert Pro.

LAMS

Исключительная точность гибки – система измерения угла на основе оптического лазера и камеры использует датчики для обеспечения точности гибки станков.

Оптическая система направления изгиба

Позвольте нам направить вас — с нашей системой оптического управления гибкой вы получите всю информацию обо всем процессе гибки.

Готовое к автоматизации модульное устройство смены инструмента

Парковка, перемещение, добавление, удаление и встроенная очистка стола обеспечивают более эффективную работу — даже при работе без участия человека.

Гибкость

Увеличенный ход и световой день

Увеличенный ход – для облегчения гибки узких или высоких профилей и многогранных деталей.

Многоосевой задний упор

Для большей гибкости количество осей заднего упора варьируется от 1 до 6 в зависимости от сложности изделия.

Динамические опоры для листов

Съемный лазерный луч для гибки

Для всех применений, где система заднего упора не подходит.

Простота

ByVision Bending

Простой и интуитивно понятный пользовательский интерфейс.

Оптическая система управления гибкой

С помощью нашей оптической системы управления гибкой вы получаете всю информацию обо всем процессе гибки.

Fast Bend +

Fast Bend + повышает безопасность при работе с нашими гибочными станками.

Многоосевой задний упор

Fast Bend + повышает безопасность при работе с нашими гибочными станками.

Соответствие будущему

Energy Saver HYBRID & SERVO (снижение энергии и шума)

Автоматизация готова

Все наши машины могут быть усовершенствованы с помощью решений по автоматизации.

Оптическое обнаружение инструмента

Для сокращения времени настройки и повышения безопасности.

Готовое к автоматизации модульное устройство смены инструмента

Спокойствие духа

Динамическое формирование выпуклостей

Благодаря системе динамического формирования выпуклостей для листогибочного пресса Xpert Pro вы можете воспользоваться повышенной скоростью и более коротким циклом.

LAMS

Система измерения углов на основе оптического лазера и камеры использует датчики для обеспечения точности гибки станков.

Готовность к автоматизации

Все наши машины можно усовершенствовать с помощью решений по автоматизации.

Энергосбережение HYBRID & SERVO (снижение энергии и шума)

Наша система привода оснащена специальной системой управления. Это обеспечивает мощность в соответствии с потребностями, повышенную скорость, снижение потребления электроэнергии и снижение уровня шума.

Успех в бизнесе

Варианты скорости

Увеличенный ход и дневной свет

Увеличенный ход – для облегчения гибки узких или высоких профилей и многогранных деталей.

Готовность к автоматизации

Наши машины можно усовершенствовать с помощью решений по автоматизации.

Оптическая система управления гибкой

Краткий обзор всей информации – с нашей оптической системой управления гибкой вы получаете всю информацию обо всем процессе гибки.

Основные моменты Станки для гибки листового металла: повышение производительности при экономии энергии

Более высокий темп

Гибочный станок значительно ускоряет процесс гибки листового металла. С опцией Efficiency Booster вы работаете на 50% быстрее.

Высочайшая точность №

Динамическое активное закругление — это инновация Bystronic, которая автоматически обеспечивает высочайшую точность и постоянную точность гибки при воздушной гибке.

Сильная поддержка

Динамические приспособления для гибки облегчают работу с материалами. Каждый из них грузоподъемностью 100 кг является идеальным вариантом для снятия ежедневного физического напряжения операторов машин.

Лучшее соотношение цены и качества

Гибочный станок для листового металла ByBend Smart сочетает в себе высочайшую точность, скорость и швейцарское качество по привлекательной цене.

Сервис

Сервис Bystronic Индивидуально в соответствии с вашими потребностями и предназначен для бесперебойного производства

Пакеты ByCare

Наши обученные специалисты по обслуживанию обеспечат эффективность производственных процессов и безопасность ваших сотрудников. В зависимости от задачи мы предлагаем пакеты от базовых до комплексных услуг.

360° Консультант по работе с клиентами

Мы анализируем ваше производство и определяем ваши сильные и слабые стороны. На основе этой информации вы можете оптимизировать процессы и сократить время простоя.

Наши сервисы

Мы обслуживаем и ремонтируем ваши системы Bystronic. При желании вы можете получить обновления для модернизации вашей системы или аксессуары для точной настройки ваших машин. По запросу мы также можем выполнить капитальный ремонт.

Узнать больше

Программное обеспечение

Программное обеспечение ByVision Bending: удобная гибка с правильным программным обеспечением

Эргономичный дизайн и индивидуально настраиваемая рабочая среда обеспечивают высокий уровень комфорта при сгибании. Наши гибочные станки для листового металла оснащены интуитивно понятным программным обеспечением и делают гибку удобной. С ByVision Bending вы очень легко контролируете все этапы процесса.

BySoft CAM Bending позволяет интуитивно понятно программировать в автономном режиме, создавая программы гибки за считанные секунды. С помощью BySoft InSight вы можете контролировать производство листогибочных прессов в режиме реального времени.

BySoft Suite Программное обеспечение для эффективных процессов

Будущее обработки листового металла связано с сетевым интеллектуальным производством. Программное обеспечение Bystronic оцифровывает и объединяет всю вашу компанию для оптимального управления производством.

BySoft Insight

анализирует исторические данные и предоставляет ценную информацию о вашем бизнесе.
