Как сделать станок для гибки арматуры своими руками
Станок для гибки арматуры является устройством, которое предназначается для изготовления элементов металлических и железобетонных конструкций. Такой станок используется в строительной сфере, для различных промышленных задач.Иногда арматуру можно согнуть и своими руками, просто с помощью какой-нибудь опоры или конструкции подходящей формы, которая находится рядом. Но в большинстве случаев металлические изделия имеют слишком большую толщину – для их сгибания требуются специальные приспособления.Самодельный ручной гибочный станок часто используется в быту тогда, когда нужно возвести фундамент здания. Основание никогда не будет надежным без армирующих элементов, поэтому нужно решить вопрос – как изгибать толстую арматуру?
В статье описывается, как создать простой трубогибочный станок, который даст возможность в простой способ гнуть арматуру и различные металлические изделия. Такое устройство существенно упростит выполнение подобных задач.
Для изготовления самоделки требуются следующие материалы и инструменты:
• профиль из стали – 25 х 25 х 600 мм;
• прут из стали – 12 х 150 мм;
• пластина из стали – 75 х 100 х 20 мм;
• болт – 20 х 50 мм;
• гайка – с внутренним диаметром 20 мм;
• 2 шайбы – с внутренним диаметром 20 мм, – посредством которых будет закреплен металлический прут;
• сверлильный станок, 1 сверло – 12 мм, 1 направляющее сверло меньшего диаметра;
• болгарка с отрезными и шлифовальными кругами;
• молоток;
• кернер;
• сварка;
• верстачные тиски – с их помощью будет закреплен гибочный станок.
Станок для гибки арматуры-фото
Станок для гибки арматуры-фото
Станок для гибки арматуры-фото1. Изготовляем сгибающий рычаг.
Берем металлический профиль, отрезаем кусок длиной 600 мм. На одной стороне отмечаем точки для отверстий. Одну точку нужно расположить на расстоянии 12 мм, другую – 35 мм. После эти точки нужно накернить.
Затем проделываем отверстия направляющим сверлом, окончательно сверлим отверстия сверлом 12 мм.2. Сверлим пластину-основу.
Станок для гибки арматуры-фотоСтанок для гибки арматуры-фотоБерем направляющее сверло и в центре пластины делаем отверстие. Со стороны длиной 75 мм делаем отступ 25 мм и в этой точке сверлим. Досверливаем отверстие сверлом 12 мм.
3. Закрепляем ось рычага.
Станок для гибки арматуры-фотоСтанок для гибки арматуры-фото
Станок для гибки арматуры-фото
Станок для гибки арматуры-фото Берем прутик диаметром 12 мм и на его конце делаем фаску. После этого вставляем прут в пластину и привариваем. Следом за этим на прут надеваем изготовленный рычаг и обрезаем его, при этом нужно оставить край порядка 25 мм.
4. Закрепляем гайку.
Станок для гибки арматуры-фото
5. Устанавливаем штырек на рычаг.
Станок для гибки арматуры-фотоСтанок для гибки арматуры-фото
Станок для гибки арматуры-фото
Станок для гибки арматуры-фото
Станок для гибки арматуры-фото
Станок для гибки арматуры-фото
Станок для гибки арматуры-фотоНа конце прутика диаметром 12 мм делаем фаску, после чего вставляем прут во второе отверстие рычага заподлицо. Привариваем пруток к рычагу. Когда рычаг будет установлен на основание, пруток обрезаем вровень с прутком-осью. Не забываем сделать зачистку всех острых кромок станка и ввернуть в гайку болт диаметром 20 мм.
После этого станок будет готов к применению. Для начала пользования станком понадобятся тиски. Пруток нужно вставить в станок и зафиксировать с помощью болта с шайбами. Для изгибания прутка используется рычаг.
какие они бывают, их цена и производители (видео)
Арматуру используют при закладке фундамента, для уплотнения бетонных конструкций.
Для использования арматуры необходимо её предварительно подготовить: нарезать на куски, сделать при необходимости сгиб. Именно сгиб прута является наиболее проблематичным и ответственным участком работ при подготовке арматуры. Для выполнения этого непростого задания существует станок для гибки арматуры, значительно облегчающий труд строителя.
Содержимое
- 1 Механический или ручной станок для гибки арматуры?
- 2 Как приобрести станок для гибки арматуры? Цена и обзор производителей
- 3 Гибочный станок для гибки арматуры своими руками
Механический или ручной станок для гибки арматуры?
Выпускаемые промышленностью гибочные станки для гибки арматуры можно разделить на две категории:
- Автоматизированные и механические станки.
- Оборудование для выполнения гибочных операций ручным способом.
Существует множество станков для сгибания по видам работ и применению:
- оборудование, на котором можно гнуть арматуру из бухт;
- специализированные линии для сгиба арматуры;
- оборудование, предназначенное для кольцевого сгиба;
- электромеханические устройства различного назначения;
- ручной станок для гибки арматуры, имеющий широкий круг использования.
Перечисленное оборудование работает с арматурой определённого диаметра. У станков разная мощность и производительность. Скорость выполнения операций существенно различается, как и энергопотребление при работе.
Как приобрести станок для гибки арматуры? Цена и обзор производителей
Для выполнения операций по сгибанию прута традиционно используется оборудование отечественных производителей. Иностранные компании постоянно ищут выход на наш рынок и предлагают свою продукцию. Наиболее известные зарубежными поставщиками считаются фирмы КМВ, Sima, предприятие KRB и компания KMU.
Станки работающие в автоматическом режиме наиболее востребованы в строительной отрасли. Они более продуктивны, могут совершать запрограммированные операции. Их используют для исправления кривизны прута, при необходимости автоматического сгибания и точной нарезке кусков. Также про правильно отрезной станок для арматуры и проволоки вы можете почитать тут. Необходимые размеры и угол кривизны задаётся компьютерной программой.
Станок для гибки арматуры цена на который может меняться от его назначения и мощности, может стоить немного для ручных операций и значительную сумму в промышленном варианте.
Важно! Главное достоинство работы на автоматическом оборудовании – это работа под полным контролем компьютера, без применения физической силы. Оператору необходимо только следить за процессом и ходом работ.

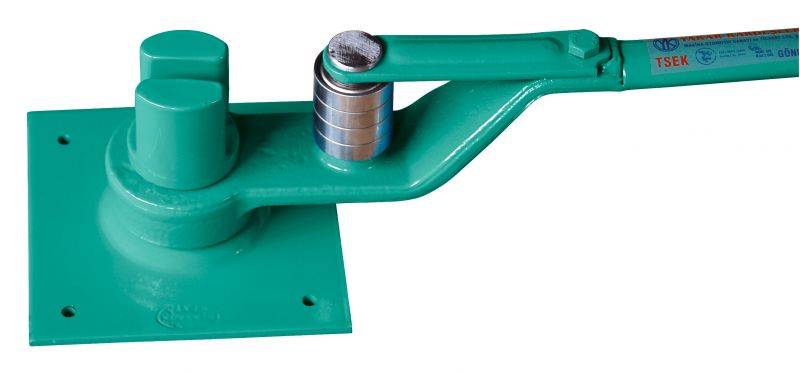

Очень популярен ручной станок, с помощью которого сгибают арматуру. Его используют в строительной отрасли, в производстве ЖБИ, в работе с другими конструкциями из металла. О преимуществах ЖБИ для фундамента вы мотете почитать в этой статье. Важным его достоинством является вес: лёгкий инструмент можно оперативно переместить и работать с разными деталями. Это повышает производительность труда и позитивно сказывается на сроках выполнения работ.
Ручной гибочный станок выполнен на стальной раме, состоит из рабочей поверхности и редуктора. Гибочный диск защищён экраном, расположенным сверху.
Пруты перемещаются обкатными валками, которые установлены на рабочей поверхности.
Гибочный станок для гибки арматуры своими руками
Самостоятельно изготовленный станок для гибки арматуры видео которого выложено в интернете, по конструкции относится к ручному оборудованию. Принцип работы тот же. Он изготавливается из подручных средств. При этом достигаются практически все необходимые характеристики промышленного ручного оборудования.
Обобщая, можно сказать, что стоимость и технические характеристики станков существенно отличаются в зависимости от производительности, типа исполнения и назначения. Их использование существенно ускоряет сроки выполнения работ, позволяя достигать высокого качества, прочности сгиба и соединения арматуры. Программируемые устройства делают операции особенно быстрыми и точными, хотя существенно отличаются в цене от ручных.
Как согнуть арматуру по идеальному кругу вручную
Перейти к содержимомуПредставьте, что вы находитесь на бетонной строительной площадке. Рабочие подготовили арматуру для работы, но потом вы понимаете, что нет арматурных хомутов, кольев или крюков на 90 градусов. Эти материалы имеют решающее значение для прочности и устойчивости бетонной конструкции; следовательно, вы не можете продолжить работу без них. Что вы делаете в такой ситуации?
Вам не нужно останавливать работу на месте. Есть решения. Вы можете превратить прямые стержни в круги; все, что вам нужно, это трубка и ваши руки. Звучит невозможно? В этом посте представлено руководство «Сделай сам» о том, как согнуть арматурные стержни по идеальному кругу вручную. Садись и учись
Содержимое
Необходимые инструменты и материалы Поскольку это импровизированный строительный проект своими руками, вам не нужно ультрасовременное или футуристическое оборудование. Инструменты и материалы, необходимые для гибки арматурных стержней в круг, легко доступны; в некоторых случаях они уже могут быть у вас на сайте.
Вот материалы, которые вам понадобятся, чтобы согнуть арматуру своими руками.
- Две трубы (желательно оцинкованные с толстыми стенками, способными выдерживать нагрузку) или столярный хомут.
- Рулетка.
- Маркировочный инструмент (карандаш или мел)
- Защитная одежда (защитные очки и перчатки)
- Гибочный шаблон
Как видите, эти инструменты и материалы уже доступны на месте. Теперь давайте займемся этим и согнем эти арматурные стержни руками!
Подготовка арматурного стержня к изгибуПрежде чем продолжить, необходимо убедиться, что арматурные стержни находятся в достаточно хорошем состоянии и имеют нужную длину. Отсюда важность их подготовки. Выполните следующие действия, чтобы подготовить арматурный стержень к гибке вручную.
Очистите стержни от грязи и ржавчины Чтобы получить чистый и идеальный круг, очистите арматуру от грязи и ржавчины. Грязная или ржавая арматура может не только повлиять на процесс гибки.
Они также могут быть опасны для вас.
Вы должны обрезать прутки до нужной длины/диаметра перед гибкой, чтобы избежать чрезмерного или недостаточного диаметра после поворота прутка.
После того, как стержни будут чистыми и нужной длины, мы можем их согнуть.
Очистка арматурного стержня от грязи и ржавчиныНадлежащая очистка арматурного стержня необходима перед гибкой, чтобы обеспечить плавность процесса и сохранить прочность материала. Грязь и ржавчина могут ослабить связь между арматурой и бетоном, снижая общую эффективность арматуры
Изгиб арматурыравномерность по окружности колец арматуры. Следуйте приведенному ниже пошаговому руководству, чтобы согнуть арматурные стержни в круги вручную.
Использование приспособления для гибки или шаблона для получения однородной окружности Приспособление для гибки или шаблон является ценным инструментом для получения однородных окружностей при гибке арматурного стержня вручную.
Это помогает поддерживать постоянную форму и размер, что необходимо для структурной целостности вашего проекта. Здесь мы предоставим пошаговое руководство по гибке арматурного стержня с помощью приспособления для гибки или шаблона и поделимся советами по получению плотного и ровного круга.
- Изготовьте приспособление для гибки или шаблон: Возьмите в качестве основы прочный кусок фанеры или толстой доски. Нарисуйте на фанере круг нужного диаметра для арматурного стержня, используя циркуль или веревку и карандаш. Вставьте гвозди или шурупы через равные промежутки вдоль нарисованного круга. Гвозди должны быть немного больше диаметра арматуры, которую вы сгибаете.
- Подготовка арматурного стержня: Очистите арматурный стержень с помощью проволочной щетки или стальной мочалки, чтобы удалить ржавчину, грязь и мусор. Измерьте и отрежьте арматурный стержень до нужной длины, добавив дополнительную длину для нахлеста.
- Отметьте арматурный стержень: Используйте маркер (карандаш или мел), чтобы указать, где вы хотите начать изгиб арматурного стержня, и любые дополнительные точки, где вам нужно согнуть его вокруг приспособления.
- Совместите арматурный стержень с шаблоном: Расположите арматурный стержень напротив гвоздей или винтов на шаблоне, совместив отмеченную область с первым гвоздем.
- Согните арматурный стержень вокруг приспособления: Приложите усилие к арматурному стержню, согнув его вокруг гвоздей или винтов на приспособлении. Продолжайте этот процесс до тех пор, пока арматурный стержень не будет повторять полный круг, нарисованный на фанере.
- Закрепите концы: Перекройте концы круга арматуры и закрепите их арматурными стяжками или сваркой, в зависимости от требований вашего проекта.
Измерьте и отрежьте арматурный стержень до нужной длины, добавив дополнительную длину для нахлеста.- Прикладывайте постоянное давление: при изгибе арматурного стержня вокруг шаблона убедитесь, что вы прилагаете постоянное давление, чтобы создать ровный круг. Неравномерное давление может привести к неровным изгибам или перегибам арматурного стержня.
- Использование рычага: Если арматурный стержень трудно согнуть вручную, рассмотрите возможность использования трубы или длинного куска дерева в качестве рычага для приложения дополнительной силы.
- Согните немного больше желаемого угла: Чтобы получить узкий круг, согните арматурный стержень немного больше желаемого угла. Это помогает компенсировать любую пружинящую отдачу, которая может возникнуть, когда вы сбрасываете давление арматурного стержня.
- При необходимости отрегулируйте: после завершения круга осмотрите его на наличие дефектов или неровностей. Аккуратно согните арматурный стержень или выпрямите его по мере необходимости, чтобы получить желаемую форму.
- Практика и терпение: гибка арматуры вручную требует практики и терпения. Чем больше вы будете это делать, тем опытнее вы станете получать равномерные круги.
Неравномерное давление может привести к неровным изгибам или перегибам арматурного стержня. Используя приспособление для гибки или шаблон и следуя этим советам, вы сможете успешно сгибать арматурные стержни в одинаковые круги вручную.
Этот навык окажется полезным в различных строительных проектах, гарантируя, что ваши бетонные конструкции будут иметь необходимую прочность и устойчивость.
Вы можете ожидать некоторые дефекты и неровности, потому что весь процесс выполняется вручную и вручную. Тем не менее, это не проблема без решения. После сгибания арматурного стержня вы можете сделать следующее:
Проверьте на наличие неровностей и дефектов и при необходимости внесите коррективыУбедитесь, что вы получили желаемую форму и желаемый изгиб. Если нет, вам следует внести исправления, пока вы не будете удовлетворены результатом.
Внесение любых необходимых корректировок для достижения желаемой формыПосле сгибания арматурного стержня в круг существует вероятность того, что форма может быть не идеальной и не такой точной, как вы хотите. В этом случае вам нужно будет внести коррективы, чтобы добиться желаемой формы
Отшлифуйте края, чтобы удалить шероховатости и острые точки.
Края железной трубы могут выколоть или отколоть поверхность арматурного стержня, оставив на нем шероховатые или острые точки. Вы должны отшлифовать эти грубые и острые края, чтобы избежать порезов и травм.
ЗаключениеПопав сюда, вы не только узнаете, что арматуру можно сгибать вручную, но и можете сделать это за шесть простых шагов. Тем не менее, вы должны быть предельно осторожны и соблюдать меры безопасности при выполнении таких операций. Покрытие может отслаиваться и лететь в любом направлении, когда вы изгибаете арматуру. Всегда защищайте кожу и глаза. Отсюда важность ваших защитных очков и перчаток.
Щелкните для поиска
Искать:
Ссылка для загрузки страницы Перейти к началуТехника гибки арматуры и стальных стяжек для нижних колонтитулов и опалубок с использованием стяжной проволоки
Итак, вы думаете, что ваша работа трудна? Попробуй стать стержнем. Эти тяжеловесы, работающие с железом, должны целый день поднимать, связывать и сгибать стальную арматуру под палящим солнцем, большую часть времени согнувшись или присев.
Представьте, что вы ходите в спортзал и целый день работаете со свободными весами 5-7 дней в неделю. Но вместо того, чтобы просто поднимать тяжести, вы должны согнуть и связать их вместе. Но не думайте, что это все тупые мускулы. Эти ребята следуют чертежам и схемам, по сравнению с которыми китайская алгебра выглядит как третьеклассник.
В то время как мосты, фундаменты и мегасооружения, для завершения которых требуется целая бригада разрушителей стержней, представляют собой довольно трудоемкую задачу, небольшие проекты, такие как плита дома, могут быть выполнены небольшой бригадой или упрямым человеком с правильными инструментами и методами. Если вы думаете о заливке бетона, который требует стальных работ с арматурой, вы можете подумать о том, чтобы выполнить эту работу самостоятельно. Воспользуйтесь этими советами и приемами по разрушению арматуры, и вы всегда будете выполнять проект правильно и вовремя.
Инструменты
В большинстве устройств для разрушения стержней для соединения арматуры используется пара 9-дюймовых замков с подпружиненной рукояткой и рулон черной отожженной вязальной проволоки.
Они используют этот инструмент чаще всего, чтобы связать разрозненные куски стальной арматуры вместе, чтобы создать одно прочное соединение. Но этот инструмент действительно сложен в освоении, и может потребоваться многолетний опыт, чтобы хоть как-то эффективно с ним работать. Вот где петли связи вступают в игру.
В то время как двойная петлевая стяжка и инструмент для обвязки петель заставят вас смеяться над настоящей работой по разрушению стержней, они отлично подходят для непрофессионалов, которые хотят связать сталь. Просто наденьте стальную стяжку на арматуру и вставьте забавный маленький крючок в каждый конец петли. После этого просто поверните ручку (или потяните ее прямо вверх с помощью инструментов для завязывания петель), и петля закрутится вокруг себя, как хлебная стяжка.
Другим основным инструментом, используемым для работы с арматурой, является инструмент для резки/гибки арматуры. Этот сверхмощный инструмент необходим для резки и гибки арматуры и может стоить вам немалых денег, если вы хотите его купить.
Если вы не занимаетесь бетоном или сталью и планируете часто его использовать, лучше всего взять этот инструмент напрокат. Убедитесь, что когда вы берете напрокат инструмент для резки/гибки арматуры, вы получаете тот, который может принимать сталь не менее № 4 или выше, иначе вы просто сломаете вещь.
Мне также нравится иметь под рукой хорошую бензопилу с твердосплавным или алмазным диском, чтобы делать нечетные пропилы, которые на самом деле не помещаются в станок для гибки/резки арматуры. Раньше я даже использовал старую циркулярную пилу, но имейте в виду, что после работы она, вероятно, не будет годиться ни для чего другого.
Этот нижний колонтитул в комплекте с арматурой готов к бетонированиюМетоды
Может оказаться невозможным согнуть кусок арматуры вручную, но с дополнительным усилием арматурогибочного станка вы можете легко согнуть эти прочные стальные стержни практически в любую форму. форма. Но для правильного измерения требуется немного знаний.
- Измерение- Всегда отмеряйте по крайней мере на 3 дюйма больше, чем вам нужно, чтобы не получить короткую длину и длину внахлест. Всегда лучше иметь больше стальных перекрытий, чем их недостаточно. Кроме того, когда вы помещаете арматурный стержень в трубогиб, переместите рукоятку туда, где рычаг трубогиба соприкасается со сталью — и ваши измерения. Это поможет вам каждый раз получать точный изгиб.
- Гибка- Вся арматура имеет шов с каждой стороны стали. Этот шов должен располагаться на боку при выполнении изгиба, иначе вам будет трудно сделать хороший изгиб. Каркасный квадрат может подтвердить, что ваши углы в 45 градусов (наиболее распространенный изгиб) соответствуют вашим деньгам.
- Множественные изгибы — Иногда вам нужно согнуть кусок арматурного стержня с двумя изгибами на одном стальном листе. Это может быть почти невозможно, если у вас нет другого человека, который держит другой конец арматурного стержня в точном положении. Без помощника в этой работе вы можете рассмотреть возможность резки и притирки арматурного стержня вместо многократного изгиба.
- Связывающая арматура- Сначала поместите арматуру в форму/нижний колонтитул и привяжите ее на место. Вернитесь и добавьте стулья последними, чтобы облегчить себе задачу.
Без помощника в этой работе вы можете рассмотреть возможность резки и притирки арматурного стержня вместо многократного изгиба.Строительные нормы и правила
Хотя все строительные нормы и правила различаются от области к области, следующие нормы разрушения стержней остаются одинаковыми в большинстве регионов: стальное соединение, вам потребуется не менее 26 дюймов (или больше в некоторых местах) перекрывающейся арматуры, чтобы сделать правильное соединение. Я предпочитаю ехать не менее 30 дюймов, чтобы быть уверенным.
