Гидроуровень как им пользоваться: инструкция по использованию. – интернет-магазин ВсеИнструменты.ру

Содержание

Как пользоваться водяным уровнем для горизонта фундамента

Как пользоваться водяным уровнем: точно и несложно

При строительстве или проведении ремонтных работ нередко возникает ситуация, когда нужно определить уровень горизонта. Лазерные устройства, решающие этот вопрос, стоят дорого. Чаще всего используется специальный водяной уровень. При заводском исполнении этого устройства в верхней части имеются колбы с метками, но их ставить необязательно. Вполне реально изготовить и приспособить прибор своими руками. Эта статья поможет научиться пользоваться водяным уровнем.

Главное – понимать метод действия. Прибор работает по закону Паскаля, или по принципу сообщающихся сосудов. Ватерпас – это прозрачная гибкая трубка с пластиковыми размеченными колбами, которые играют роль контрольных сосудов. Уровень относительно горизонта определяется положением воды. Уровень жидкости на обоих концах должен совпадать при одинаковой высоте объектов.

Длина трубки выбирается от 2 до 30 метров. Для небольшой комнаты достаточно 6−8 метров. Если помещения достаточно просторные, как в некоторых частных домах, потребуется трубка 20 и более метров. Однако с длиной выше рекомендуемой работать неудобно: в этом случае шланг перекручивается, перегибается – результат измерений искажается. Слишком короткая трубка может провисать. Оптимальной считается такая длина, при которой шланг свободно свисает вдоль стены и на полу.

Настройка водяного уровня

В устройство-шланг по определению нужно залить жидкость, то есть воду, которую необходимо подкрасить для лучшей видимости. Диаметр трубки должен быть около 12-15 мм. Свисание одного края по стене – не менее 1 метра, перпендикулярно полу. Никаких перекручиваний у шланга быть не должно.

Подкрашенную воду налить в ведро и поставить на возвышенность, около 2 метров, это похоже на действие «слить бензин из бака». Вода непосредственно из крана не подойдет, т.к. там могут быть пузырьки, мешающие производить замер. Один край шланга опустить в ведро, через второй – потянуть воду, чтобы она в него потекла.

После этого – нужно вынуть концы шланга и взять его в руки в виде буквы U. От верхнего края должен быть отступ около 15 см, т.е. лишнюю воду необходимо слить. После проведения настройки простейшего водяного уровня также следует сделать проверку трубки на наличие пузырьков: ненужный воздух удаляется путем складывания шланга пополам концами вверх и легкого постукивания по конструкции.

Как пользоваться водяным уровнем

При переносе своего края уровня его необходимо закрыть пальцем: так жидкость не выльется. Если вы работаете с напарником, то он делает то же самое, либо два края совмещаются вместе в одной руке. При небольшом помещении измерение можно проводить в одиночестве. В больших пространствах лучше работать с напарником, стоящим у стартовой метки. Для удобной фиксации края шланга к стене используется специальный металлический зажим, который также можно изготовить самостоятельно.

От основной линии ходить по периметру с рулеткой, нижний конец которой уткнут в пол. Искать самую высокую точку линии пола. Отступить 3 см вверх и сделать отметку снизу. Далее – в каждом углу и на каждой стене проводить такие же измерения по 2-3 раза. Затем – соединить все нижние отметки, и получится уровень пола.

Потолок

По примеру предыдущего абзаца точно так же искать на этот раз самую низкую точку потолка. Далее с помощью уровня воды определить несколько отметок и выделить линию горизонта. После этого можно ставить профиль и выравнивать потолок.

Стены

Ставить остальные метки вдоль стены, так, чтобы они постоянно совпадали с уровнем успокоившейся воды в трубке. Между двумя горизонтальными метками натягивается шнур, обозначающий линию горизонта. Основная линия, по которой делается разметка уровня пола или потолка.

Для измерений в других комнатах или коридорах напарник остается на прежнем месте для удерживания и осмотра контрольной метки. Второй человек переходит в следующее помещение и ставит уже там стартовую точку. Затем напарник переходит в другую комнату, и дальнейшие измерения проводят уже вдвоем. Каменщики при кладке кирпича также контролируют высоту готовой стены при помощи водяного уровня.

Вначале определяется та же самая основная горизонтальная полоса. От этих параметров необходимо отталкиваться вверх, намечая желаемых уровень окон. Так планируется последующая кладка кирпича при строительстве дома – определяется нижний край проемов.

Фундамент

Рассмотрим, как пользоваться водяным уровнем при строительстве или проверке залитого фундамента. Для этого нужно:

Изготовить базу для закрепления прибора. Две доски необходимо расположить горизонтально, а перпендикулярно к ним, примерно посередине – два бруска. Выровнять угол между досками и брусками с помощью строительного угольника, он должен быть равен 90 градусам.
Закрепить на заготовку концы шланга гидроуровня. Можно также пользоваться прибором без колб со шкалами. Это гораздо упростит работу, т.к. иначе из-за разницы между толщиной трубки и размером отверстия в мерной емкости вода в процессе измерения будет слишком долго выравниваться.
Установка прибора на один из углов фундамента – контрольная метка. После – зажать концы трубки.
Проверка отклонений уровня одного угла фундамента относительно другого. Для этого один конец шланга нужно зажать и перенести в проверяемую точку. Далее – разжать и дать жидкости возможность выровняться относительно горизонтали.
С помощью линейки снять показания. То есть измеряется уровень отклонения воды по сравнению с нулевым значением.
Используется метод разности. Это вычитание отклонения в базовой точке из отклонения в проверяемой с учетом знака полученного значения. Если не пользоваться именно методом относительного измерения, то погрешности могут быть большими. Ведь когда трубка передвигается, постоянно меняется как уровень воды, так и внутренний объем. При возвращении прибора в первоначальную точку жидкость будет находиться на одной отметке, но с базовой может не совпасть. Относительные измерения – гарантия минимальных погрешностей.
Таким же способом определяется уровень всех остальных углов фундамента.

Сложности использования

Кроме неоспоримых преимуществ гидравлического уровня выделяются и его недостатки вкупе со сложностями:

работать приходится только в горизонтальной оси, для выравнивания вертикали прибор не приспособлен
нужен напарник – одному измерять намного сложнее и дольше
длинные трубки сложнее наполнять
работа с отрицательными температурами требует незамерзающей жидкости

Таким образом, основное, что нужно иметь в виду: скорость выравнивания воды зависит от длины и толщины трубки. Используя принцип сообщающихся сосудов, можно изготовить измерительный прибор своими руками. Пользоваться жидким уровнем лучше с оптимальными параметрами. Несмотря на некоторые неудобства, водяной уровень практичен, точен и незаменим. Мастера своего дела уже давно оценили возможности, которые дает этот простой, но эффективный, а главное – бюджетный инструмент.

Как пользоваться гидроуровнем при строительстве фундамента

В любом строительном процессе важно точно соблюдать размеры, предусмотренные проектом или эскизом. Это необходимо, чтобы обеспечить надежность конструкции, избежать перекосов и сильных отклонений. Одним из контрольно-измерительных приборов, используемых рабочими, является гидроуровень.

Принцип работы прибора

Устройство предназначено для горизонтальной разметки и выявления отклонений от горизонта. Может быть как самодельным, так и заводского изготовления. Принцип действия прост, поэтому чтобы использовать прибор не нужно иметь глубоких знаний в области строительства.

Гидроуровень — устройство, которое работает по принципу сообщающихся сосудов. Второе название прибора — водяной уровень. Он представляет собой длинный тонкий шланг. Если приподнять концы этого шланга, то на каком бы расстоянии друг от друга они не располагались, через определенное время жидкость в них выровняется по одной отметке.

Благодаря действию закона физики точность устройства достаточно высокая, что позволяет применять его при возведении фундамента. Важным фактором является простота конструкции и доступная цена. Наиболее простой вариант гидроуровня — прозрачный длинный шлаг. В магазине также можно приобрести более сложное устройство, оснащенное двумя емкостями с мерной шкалой и крепежными приспособлениями. Оба варианта и простой и усовершенствованный работают одинаково.

Выравнивание фундамента по горизонту

Чтобы проверить ровность уже залитого фундамента своими руками, необходимо воспользоваться водяным уровнем в следующем порядке:

Важно пользоваться именно методом разности, поскольку при движении трубки по земле, уровень жидкости в ней меняется, трубка изгибается , поджимается — от этого меняется внутренний объем. Если вернуть прибор в первоначальную точку, то вода в гидроуровне будет находиться на одной отметке, но она не совпадет с базовой пометкой. Для предотвращения погрешностей нужно пользоваться именно относительными изменениями.

После того, как выполнены измерения, необходимо проверить соответствие конструкции нормам. При строительстве важно выровнять обрез фундамента по горизонтали. Предельные отклонения указаны в пособии к СНИП «Нормативные требования к качеству строительных и монтажных работ» и СП «Несущие и ограждающие конструкции».

Отклонение	Допустимая величина
горизонтальной плоскости на всю длину проверяемого участка фундамента	20 мм
местные неровности поверхности, кроме опорных участков	5 мм
на стыке двух смежных участков	3 мм

Все отклонения указаны для отметок по высоте. Если Измеренные величины не укладываются в необходимые рамки, качество выполнения работ считается неудовлетворительным, необходимо выровнять поверхность. Для частного домостроения выравнивание можно провести при кладке цоколя из кирпича.

Разметка фундамента

Вынос осей и границ дома на местность выполняется с помощью деревянных стоек и перекладин, шнура, рулетки и гидроуровня. В некоторых случаях вместо гидроуровня пользуются глазомером, но это крайне неточный способ.

Поперечные перекладины обноски должны располагаться на одной высоте по вертикали. Отбить все отметки можно гидроуровнем. Для этого действия выполняют в следующем порядке:

Прибивают первую перекладину (рейку) на нужной высоте.
Закрепляют на ней один конец измерительного прибора.
Перед тем как прибить второй элемент обноски, проверяют его расположение по вертикали, обычным строительным уровнем. Чтобы выставить верную отметку второй конец трубки крепят к монтируемой перекладине.
Необходимо вывести расположение воды в сообщающихся сосудах на один уровень, за базовый уровень можно принять верхний край первой рейки, вторую рейку располагают так чтобы её верхний край совпадал с уровнем воды. Нужно добиться такого положения при котором уровень воды совпадет с верхним краем обоих реек.
После этого вторую рейку прибивают к стойкам обноски гвоздями или прикручивают саморезами. Переходят к следующему элементу.

Важно! Следите за тем, чтобы во время работы с уровнем шланг не перегибался, иначе измерения будут не верными.

Выставление опалубки и заливка фундамента

Чтобы обеспечить ровность основания для дома, требуется точно установить опалубку. Работу выполняют, как и в предыдущем случае. Сначала вбивают в землю вертикальные колышки, к которым будут крепиться щиты. Начинают работу с верхней доски щита. Первую прибивают на нужной отметке, а остальные, как при обноске, проверяя высоту гидроуровнем.

Далее на внутренней стороне опалубки отмечают отметку верхнего края заливки. Чтобы обеспечить ровность по всей протяженности отмеченный «ноль» копируют на другие углы опалубки с применением трубки. Расположение воды в одной трубке совмещают с отметкой на опалубке. Второй конец шланга переносят в нужную точку и там делают засечку уровня жидкости. Так поступают со всем углами. Для повышения контроля можно сделать пометки по длине ленты.

Кладка стен

Чтобы начать возведение ограждающих конструкций, необходимо определить самый высокий угол опоры под кладку. Если выполнена проверка по предыдущему пункту, то можно пользоваться предыдущими измерениями и, проанализировав их, выбрать наиболее возвышенную точку.

Начало работы по укладке кирпича или газоблоков с высокого угла позволить вывести стену на один горизонтальный уровень. Чтобы выровнять обрез ограждающей конструкции по одному уровню, в нижних точках укладывают более толстый слой кладочного раствора.

Для определения необходимой точки необходимо пользоваться гидроуровнем также как и в предыдущем пункте. Вычисляют отметки всей поверхности конструкции относительно базовой и определяют нужный участок для начала выполнения кладочных работ.

Заливка воды в прибор

Перед началом измерительных работ необходимо грамотно подготовить инструмент. Для этого действия рекомендуется выполнять в таком порядке:

Берут ведро с водой или любую другую емкость большого объема с открытой поверхностью. Ведро размещают на некотором возвышении относительно земли.
Один конец прибора помещают в емкость с водой, а второй опускают ниже расположения ведра. Обычно располагают на земле. При этом благодаря свойству сообщающихся сосудов жидкость начинает двигаться по трубке, заполняя ее.
При заполнении важно контролировать наличие пузырьков воздуха в приборе. Выжидают время, пока весь газ не выйдет из трубки. После этого зажимают один конец пальцем или загибают.
Второй коней достают из емкости. Проверяют движение воды и еще раз наличие воздуха.
Оба конца закрывают или зажимают и переносят прибор на рабочее место.

После выполнения этих действий можно приступать к измерениям.

Несколько советов

Чтобы упростить процесс можно окрасить воду, заливаемую в прибор в яркий цвет. Это позволит без напряжения зрения быстро определить отметку воды в трубке.
Чем больше диаметр шланга, тем быстрее в нем будет выравниваться жидкость. Рекомендуется приобретать изделия диаметром 10-12 мм.
Скорость выравнивания зависит также от длины трубки. Не стоит выбирать слишком длинные изделия.

Гидроуровень – как пользоваться простым устройством для стройки и ремонта?

Необходимые инструменты

Вы до сих пор уверены, что всё, чему учили в школе, никогда вам не пригодится? Скорее всего, вы ошибаетесь. Например, когда вы используете гидроуровень при строительстве или ремонте, то работает закон сообщающихся сосудов, сформулированный французским ученым Паскалем.

Разберемся, что это за инструмент!

Все, кому приходилось хотя бы раз заниматься строительством или серьезным ремонтом, точно знают, что такое строительный гидроуровень, как пользоваться им. Для тех же, кто еще никогда с таким устройством не сталкивался или предпочитал современные аналоги: оптический нивелир или лазерный уровень, отметим, что проще и надежней инструмента человек еще не придумал. Он необходим, чтобы определить горизонтальность тех или иных конструкций, линий, то есть именно для того, что сплошь и рядом делают ответственные строители, следящие за тем, чтобы поверхности не отклонялись от нормативов. Кстати, сразу отметим, что его ещё именуют водяным уровнем или ватерпасом.

Возможно, некоторые из вас сразу же озадачатся вопросом: зачем нужен ещё и гидроуровень, когда в арсенале уже имеются строительные измерительные линейки с уровнем? Ответ прост: с линейкой работать, конечно же, удобно, но вот только длина её ограничена 3-4 метрами. А как быть с необходимостью определить горизонтальный уровень на большем расстоянии: на 10, 20, а то и 30 метрах, например, при выставлении опалубки и заливке фундамента? Тут, безусловно, могут быть применены уже упоминавшиеся нивелир и лазерное устройство, однако, в обоих случаях есть негативные нюансы. А если необходимо выставить уровень за углом строения, то другого варианта, кроме как использовать гидроуровень, попросту не остается.

Итак, гидроуровень, существенно упрощающий проведение некоторых ремонтно-строительных работ, – это прозрачная гибкая трубка длиной от 2-х до 30 метров, в диаметре от 5-6 мм до 2 см, с утолщениями на концах, на которые нанесены деления. Заполняется он водой, в идеале с добавлением пищевого красителя, что существенно облегчает работу. Некоторые мастера используют кипяченую воду, поскольку в ней уже почти не остается воздушных пузырьков, мешающих измерениям.

Как работает водяной уровень – давайте разбираться!

Чтобы понять, как работает гидроуровень, придется вспомнить школьную программу по физике. Нет, не всю, конечно, только закон сообщающихся сосудов, закон Паскаля. Вспомнили? В сообщающихся сосудах уровень воды всегда будет одинаковым. Загляните в чайник – вода и в носике, и в основной емкости на одной высоте. Если вы его наклоните, то вода отреагирует, а уровни останутся по-прежнему одинаковыми. И еще один момент: налейте воду в прозрачный стакан с горизонтальным рисунком так, чтобы жидкость достигала одной из линий. Если вы поставите стакан на ровную поверхность, вода подтвердит это касанием линий, а если поставите на что-либо наклонное, то жидкость моментально отреагирует и покажет уровень наклона.

В общем – воде можно верить, она не обманет! И, оказавшись в гидроуровневой системе, она позволит достаточно быстро сделать горизонтальные отметки.

Чтобы дать ответ на часто задаваемый в поисковых системах вопрос: «гидроуровень, как пользоваться», нам нужно будет провести несложную подготовку. Некоторые прозрачные шланги, а именно они, как известно, и являются основой ватерпасов, внутри бывают с незначительными остатками маслянистой жидкости, которая помешает точности измерений. Чтобы убрать этот налет, достаточно будет пропустить через систему теплый мыльный раствор.

Набирать воду в уровень из-под крана не рекомендуется, так как она будет богата на пузырьки воздуха, и вам придется потратить время на то, чтобы выпустить их из системы. Многие мастера наливают воду предварительно в ведро, а уже оттуда, погрузив один из концов шланга, через другой конец втягивают ртом воду, пока она не потечет свободно. После этого систему тщательно проверяют на предмет воздуха, поскольку пузырьки не дадут снять верные показания, поэтому нужно их удалить.

Большинство мастеров предпочитают работать с ватерпасом вдвоем, это, действительно, удобно и ускоряет процесс. Однако, если вы на своей строительной площадке или в ремонтируемой квартире трудитесь в одиночку, то это вовсе не означает, что вы оказались в безвыходной ситуации, и работу придется отложить. Просто к одному из концов гидроуровневой системы, назовем его номером 1, необходимо присоединить крепление, например, проволочный крючок скотчем, а затем зацепить его, скажем, за стремянку – сегодня она ваш напарник и помощник. Второй конец ватерпаса, его именуем номер 2, вы в этот момент закрываете крышкой, а если это простой шланг, то просто затыкаете пальцем, чтобы вода не выливалась.

Отметку возле уровня воды под №1 переносим при помощи карандаша или маркера на стену или иную поверхность. Со вторым концом системы переходите к противоположному углу или стене и переносите уровень №2 на поверхность. Повторите эту операцию столько раз, сколько вам потребуется. Когда вы соедините при помощи строительной линейки имеющиеся отметки в единую линию, вы получите идеальный горизонтальный уровень в вашей комнате или сооружении. Уже от него вы сможете выстроить линию для обустройства, например, безупречно ровного с точки зрения горизонтали пола или потолка.

Как использовать гидроуровень для фундамента?

Многие мастера советуют при сооружении фундаментов пользоваться гидроуровнем следующим образом: к обоим краям ватерпаса прикрепить при помощи скотча по металлической или деревянной рейке одинаковой длины, именно на них мы и будет делать отметки.

Итак, все знакомые уже предварительные работы по подготовке системы проведены: вода залита, пузырьки воздуха выпущены. Устанавливаем рейку №1 на том месте, где в траншею будет устанавливаться опалубка для заливки наземной части фундаментной ленты, например, у угла будущего сооружения. Замечаем уровень жидкости и от него отстраиваем отметку, где желаем видеть опалубку, закрепив, безусловно, её. Фиксируем этот расчетный размер, его нужно будет повторить необходимое количество раз.

Установив на некотором расстоянии по ходу траншеи рейку №2, повторяем всё сделанное со вторым краем ватерпаса. Отмечаем расчетный размер от уровня воды на рейке и вновь фиксируем опалубку. Оставив рейку №2 на месте, переносим рейку №1 на новое место и повторяем операцию. Когда все будет сделано по установке опалубки, можно будет приступить к заливке фундамента.

Специалисты советуют подходить столь ответственно не только к заливке фундаментов под жилые дома, но и при сооружении основ для хозяйственных построек, независимо от их размеров, и при возведении даже незначительных по высоте фундаментов для заборов из профнастила, ограждающих ваши участки. Сделанные по всем правилам работы, во-первых, обеспечат долговечность сооружения, а во-вторых, будут эстетически лучше выглядеть, что тоже немаловажно.

Водяной уровень: как пользоваться гидроуровнем

4 октября, 2015. Прочитано 43435 раз(а)

В современном жилище необходимо, чтобы все уровни полов и потолков были одинаковыми и идеально ровными. Время заваленных полов и перекошенных потолков безвозвратно ушло в прошлое.

Для выполнения этой задачи строителями активно используются лазерные уровни и нивелиры. Но, в то же время, водяной уровень остаётся очень популярным. Это очень простой, практичный и точный инструмент, без которого трудно обойтись. Не всегда целесообразно покупать дорогостоящий лазерный уровень, особенно если речь идет о ремонте одной квартиры. К тому же, точность этого устройства очень высокая. В этой статье мы рассмотрим как правильно пользоваться водяным уровнем — он же гидроуровень.

Для чего используют водяной уровень (гидроуровень)

Гидроуровень используется для определения и разбивки горизонтального уровня таких конструкций как пол и потолок. Например его используют для стяжки пола или разметки стены под полки. С этой целью не рекомендуется использовать пузырьковый уровень, т.к. это может привести к большим погрешностям.

Для разметки высоты горизонта пола и потолка всегда используйте водяной уровень или лазерный.

Так же, если есть необходимость на разных стенах помещения или в другой комнате обозначить одинаковый по высоте уровень каких-либо деталей интерьера, то это можно тоже сделать используя водяной уровень. Это могут быть навесные полки, картины, обрамления арок и дверных проёмов, настенные светильники и кухонные шкафы с рабочими поверхностями.

Спектр применения гидроуровня уровня в хозяйстве обширный. Поэтому такой инструмент всегда должен быть в доме. Для этого нужно всего лишь приобрести прозрачный ПВХ шланг нужной длины.

А в пошаговой инструкции будет рассказано, как правильно нанести горизонтальную отметку высоты по периметру стен всей квартиры или дома. А так же порядок действий для получения уровня горизонта пола и потолка.

Для этого понадобится:

водяной уровень;
красящая нить для разметки;
немного любой краски для подцветки воды;
карандаш;
рулетка.

Что из себя представляет гидроуровень

Принцип работы водяного уровня очень прост и основан на физических законах. Он действует по принципу сообщающихся сосудов, в которых под воздействием атмосферного давления устанавливается одинаковый уровень поверхности жидкости.

Длина шланга зависит от размеров помещения. Очень длинный шланг покупать не стоит, т.к. в небольших помещениях он будет мешать и скручиваться, что приведет к более длительному процессу переливания воды и даже к неточным результатам. Приблизительный расчет можно сделать, если исходить из размеров помещения и учитывать, что реперные точки (точки от которых будет потом производиться дальнейшая разметка) обычно делаются на высоте 90-100 см от перекрытия или стяжки. Таким образом, получим общую длину шланга равную 2 метра плюс расстояние от главной точки отсчета до точки в самой дальней комнате. Многое зависит от точки размещения главного репера. Оптимально разместить его в геометрическом центре квартиры. В таком случае понадобится шланг меньшей длины.

При расчете длины шланга нужно учитывать, что гидроуровень должен вертикально опускаться по стене и свободно лежать на полу. При проведении разметки он не должен висеть или быть «в натяжку».

Для средних по размеру квартир вполне достаточно шланга длиной 15 или 20 метров. Для маленьких помещений типа коридоров и ванных достаточно длины 5-8 метров. Оптимальный диаметр гидроуровня – 10-12 или 15 мм.

Как работать с гидроуровнем: разметка уровня пола, потолка, стен

Несмотря на то, что это приспособление технически не сложное, для получения желаемого результата необходимо им правильно пользоваться.

Шаг 1. Набираем в шланг воду. Набирая воду в шланг нужно избежать попадания в него воздушных пузырьков. Наличие воздушных пузырьков будет давать искаженные результаты. А так как при наборе воды прямо из-под крана есть риск попадания в шланг пузырьков, лучше поступить следующим образом.

Сначала воду подкрашивают любым имеющимся красителем. Так будет лучше виден уровень воды в трубке. Ведро с подкрашенной водой ставится на возвышенном месте. Самая оптимальная высота 2 метра. Один конец трубки опускают в ведро, а второй держат над тазом как можно ниже у пола.

Первую воду нужно немного слить, что б вода вытекала сплошным потоком. Затем конец трубки зажимают пальцем. Второй конец трубки вынимают из ведра и тоже зажимают пальцем, чтоб вода не вытекала.

Конец трубки зажимают пальцем

При соединении двух концов трубки, уровень воды в них должен быть одинаков.

Уровень воды в трубках должен быть одинаковым

Шаг 2. Нанесение отметок. Сначала делается горизонтальная линия по периметру помещения на высоте 90-100 см. Это будет основная линия отсчета. От первой реперной точки будем переносить её на другой конец стены. Работать с водяным уровнем нужно вдвоём. Один человек находится постоянно у первой реперной точки и держит уровень возле отметки.

Этот конец шланга остаётся всё время неподвижным!

Если помещение маленькое и один человек может контролировать показания уровня, то можно зафиксировать один конец трубки возле первой метки при помощи любого фиксатора и работать одному.

Напарник же перемещается к другому краю стены и прикладывает к стене свой конец трубки.

При перемещении со шлангом необходимо его край зажимать пальцем.

Конец трубки зажать пальцем

Некоторое время нужно подождать, чтобы вода успокоилась. Теперь тот, кто находится у первой реперной точки, видит, насколько следует поднять или опустить шланг, чтобы уровень воды в его шланге сравнялся с отметкой на стене. Напарник поднимает или опускает свой край шланга и в это время уровень воды у первой реперной точки начинает стремиться к отметке.

После того, когда уровень в трубке станет точно вровень с отметкой, можно наносить вторую отметку, о чем первый сообщает напарнику.

При нанесении, а также при сверке уровня воды и отметки, необходимо чтобы уровень глаз смотрящего находился четко на уровне метки. Иначе возможны погрешности.

Шаг 3. Соединение отметок горизонтальной линией. Две отметки соединяются между собой при помощи специальной крашеной нити. Это очень удобный инструмент, который позволяет легко и быстро наносить разметку. Нить фиксируется между отметками, слегка оттягивается в сторону и отпускается. На стене отпечатывается прямая ровная линия.

Горизонтальность получившейся линии можно проверить пузырьковым уровнем для того, чтобы убедиться что всё выполнено верно.

Шаг 4. Нанесение горизонтальной линии по периметру стен комнаты. Таким же образом горизонтальная линия наносится на остальные стены помещения.

Все последующие отметки на смежных и противоположной стене нужно делать от первой реперной точки!

На каждой стене наносится 2-3 отметки. Затем отметки соединяются горизонтальной линией. Конечная линия должна совпасть с первой реперной точкой.

Шаг 5. Перенос отметки в другие помещения. Отметку в соседние помещения переносят опять-таки от первой реперной точки. Первый человек находится в том же положении, а второй переходит в соседнее помещение. Далее повторяются действия, описанные в Шаге 2.

Таким образом, нужно поставить по первой контрольной отметке в каждом помещении. Затем можно приступить к проведению горизонтального периметра в каждой отдельной комнате.

Во время работы шланг должен свободно лежать на полу. Нельзя допускать перекручивания и перегибов шланга.

Шаг 6. Нанесение горизонтальной линии уровня пола и потолка. Линии горизонта пола и потолка откладывают от нанесенного горизонтального периметра. Если нужно найти горизонт пола и потолка, то начинать нужно с пола и уже от отметки пола (нулевой отметки) определять высоту потолка.

Напомним, что нулевой отметкой в квартире принято считать уровень чистого пола.

В зависимости от конкретных условий проведения ремонта (есть стяжка, нет стяжки, выравнивание только чистовой поверхности пола) расстояние вниз от основной линии будет вычисляться соответственно до уровня верха стяжки или чистого пола. Для того, чтобы получить полноценную толщину стяжки (минимальная толщина должна быть 3-4 см), нужно сначала найти самую высокую точку перекрытия и замерить расстояние от неё до реперной горизонтальной линии. Затем рулеткой это же расстояние отложить на всех стенах. Соединив метки между собой, получаем горизонтальный уровень пола. Ну вот и все, теперь вы знаете как пользоваться гидроуровнем.

Использование водяного уровня на видео

Водяной уровень: как пользоваться гидроуровнем

4 октября, 2015. Прочитано 43435 раз(а)

Для чего используют водяной уровень (гидроуровень)

Для разметки высоты горизонта пола и потолка всегда используйте водяной уровень или лазерный.

Для этого понадобится:

водяной уровень;
красящая нить для разметки;
немного любой краски для подцветки воды;
карандаш;
рулетка.

Что из себя представляет гидроуровень

При расчете длины шланга нужно учитывать, что гидроуровень должен вертикально опускаться по стене и свободно лежать на полу. При проведении разметки он не должен висеть или быть «в натяжку».

Как работать с гидроуровнем: разметка уровня пола, потолка, стен

Конец трубки зажимают пальцем

При соединении двух концов трубки, уровень воды в них должен быть одинаков.

Уровень воды в трубках должен быть одинаковым

Этот конец шланга остаётся всё время неподвижным!

Напарник же перемещается к другому краю стены и прикладывает к стене свой конец трубки.

При перемещении со шлангом необходимо его край зажимать пальцем.

Конец трубки зажать пальцем

При нанесении, а также при сверке уровня воды и отметки, необходимо чтобы уровень глаз смотрящего находился четко на уровне метки. Иначе возможны погрешности.

Все последующие отметки на смежных и противоположной стене нужно делать от первой реперной точки!

Во время работы шланг должен свободно лежать на полу. Нельзя допускать перекручивания и перегибов шланга.

Напомним, что нулевой отметкой в квартире принято считать уровень чистого пола.

Использование водяного уровня на видео

Водяной уровень (Гидроуровень) — как проводить замеры, как сделать: tvin270584 — LiveJournal

Водяной уровень – простой по конструкции измерительный прибор с уникальной функциональностью, которая позволяет проводить выравнивание поверхностей и размещать на одном уровне различные предметы. Гидроуровни используются на всех стадиях строительных, отделочных и ландшафтных работ в случаях, когда необходимо получение горизонтали, связывающей отдаленные или противолежащие точки. В статье мастер сантехник расскажет о этом инструменте.

Для чего он нужен

Для начала следует дать понятие водяному уровню. Им является совершенно несложный в работе инструмент, определяющий уровни поверхностей, которые расположены на расстоянии одна от другой в горизонтальной плоскости. Принцип работы водяного уровня – использование так знакомых нам еще со школьного курса физики, сообщающихся сосудов.

При проведении ремонтных и строительных работ он зачастую просто необходим. Им пользуются, когда нужно установить подвесной потолок, наклеить обои, выровнять пол, зафиксировать на одном уровне различные предметы, например бра, картину и т.п. Причем, даже если это нужно сделать за углом или в разных помещениях.

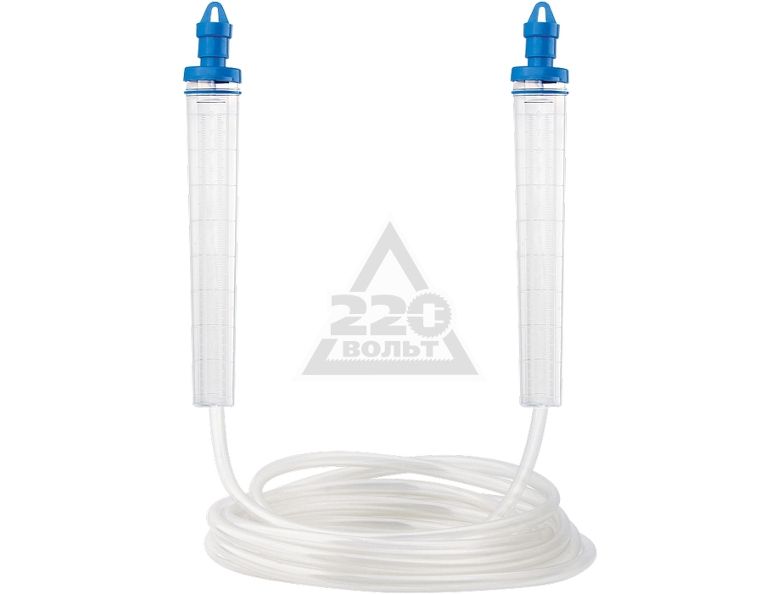

Ведь гидроуровень представляет собой маркированные сантиметрами колбы, соединенные между собой эластичной трубкой-шлангом. Эта незатейливая система наполняется жидкостью. Когда колбы располагаются строго в одной плоскости относительно пола или земли, то уровень воды в них одинаков. По простоте использования гидроуровень доступен не только для профессионалов, но и для новичков.
Как правильно пользоваться водяным уровнем

Легче и быстрее работать с прибором, с хорошим прохождением жидкости в трубке.

Для этого диаметр шланга должен быть примерно 10 или 12 мм. Что касается длины, то она зависит от габаритов помещения и может быть, как 3 метра, так и около 30 метров. Новичкам лучше приобретать модели водяных уровней с резиновыми ползунками для колб. Это делает использование аппарата удобным. Вес инструмента небольшой – от 500 г до 1 кг, так что пользоваться им могут и дамы.
Как уже описывалось выше, трубка прибора наполняется водой, обычно комнатной температуры. Далее следует внимательно соизмерять уровень этой воды в емкостях.

Чтобы сделать отметку на заданной высоте, один резервуар остается на месте, второй двигается в нужном направлении. Нужно строго следить, чтобы в этот момент на трубке не было даже малейших заломов и изгибов.

Несколько секунд стоит подождать, пока исчезнут незначительные колебания воды в приборе. Контрольные отметки необходимо сделать тогда, когда уровень жидкости будет строго совпадать в обеих колбах.

Следует заранее подготовиться к работе с гидроуровнем. Ведь для этого вам понадобится не только сам прибор, но и еще несколько подручных инструментов, а именно: небольшая воронка для наполнения уровня водой; рулетка и линейка; скотч; карандаш. По желанию для яркости воды можно использовать краситель. Ну, и конечно, все работы с водяным уровнем нужно проводить с привлечением помощника. Если работать в одиночку, то придется делать фиксатор для одной из колб, например, крюк или иное крепление. Это усложняет использование уровня. Все-таки конструкция инструмента предусмотрена для участия в работе с ней двух человек.

Чтобы не было погрешностей в измерении, водяной уровень следует тщательно промыть перед использованием, так как загрязнения могут дать сбой в точности отметок.

Не рекомендуется наполнять гидроуровень водой непосредственно из-под крана, так как в этом случае жидкость обогащается большим количеством кислорода, который может повлиять на точность уровня и легкий проток воды внутри инструмента. Поэтому мастера-профессионалы, идеально ровно устанавливающие отметки, часто используют кипяченую воду, исключающую содержание воздуха.
Плюсы и минусы

Строительный гидроуровень очень прост в использовании и имеет низкую стоимость. Гибкость трубки позволяет перемещаться между помещениями, заводить ее за углы, когда нет прямой видимости между объектами. Можно сделать выравнивание на достаточно большом расстоянии, а также работать за пределами самого помещения. Водяной уровень не подвергнут поломкам при падении, он легок в хранении.

К недостаткам же инструмента относятся подключение к работе двух человек. Используется он исключительно при положительных температурах, так как в противном случае вода просто замерзает. Прибор требует систематической смены жидкости, его нельзя использовать вблизи горячих и отопительных элементов (не ближе 2-х метров). Водяной уровень можно применять только для выравнивания в горизонтальных плоскостях.

Вертикальные поверхности — не для него, для этих целей используют строительный отвес.
Советы по выбору гидроуровня

Простейшая конструкция, казалось бы снимает вопрос, гидроуровень какой модели лучше выбрать. Но есть некоторые нюансы, которые могут облегчить использование и дают явное преимущество готовым изделиям перед самодельными аналогами. Четкая шкала позволит проводить замер с миллиметровой точностью, резиновый ползунок поможет зафиксировать нужный показатель. Удобные краники герметично закрывают систему.

Наиболее важное преимущество проработанных моделей выбор соотношения диаметра, длины и толщины стенок шланга, при которой будет обеспечено легкое передвижение жидкости, при оптимальных показателях гибкости и прозрачности. Строительные гидроуровни, как правило, продаются в модульном варианте, с возможностью выбора шлангов различной длины. Минимальная длина для корректной работы прибора – 3 метра, максимальная – 30 метров.

Диаметр от 6 до 12 мм.
Длину гидроуровня нужно подбирать адекватно площади измерительных работ, чтобы исключить погрешности, которые возникают при множественных переходных разметках.
Водяной уровень своими руками
С помощью подручных материалов совсем несложно изготовить водяной уровень самостоятельно. Особенно, если следует произвести ремонт в квартире с небольшими помещениями. Для этого понадобится прозрачный, эластичный шланг-трубка; пара медицинских одноразовых шприцев; канцелярский ножик; емкость для жидкости; раствор мыла; качественный фломастер.

Мыльный раствор понадобится для удаления из трубки загрязнений, остатков производственных смазок. Для этого он пропускается через нее. Со шприцев нужно снять иглы и поршни. Конусы под иглы необходимо срезать канцелярским ножиком. Затем следует расширить отверстие в шприце до размеров диаметра трубки-шланга. Той стороной, где ранее находилась игла, следует вставить шприцы в трубку. Водяной уровень готов. Тем более, что шприцы уже промаркированы необходимыми для отслеживания уровня жидкости делениями.
Правила хранения гидроуровня
После использования пробора, нужно слить воду и оставить систему открытой для полной сушки. Во избежание помутнения и деформации, нужно хранить шланг вне доступа прямых солнечных лучей, в помещении с плюсовой температурой. Перед повторным употреблением нужно убедиться в чистоте емкостей, исключить попадание земли, песка и образование налета на стенках шланга или трубки.

Гидроуровень не нуждается в регулировке точности или источниках питания, единственное условие его долгой службы – хороший уход.
Видео
В сюжете – Как пользоваться гидроуровнем

В сюжете – Все секреты работы с гидроуровнем

В сюжете – Работа с гидроуровнем в одиночку

В продолжение темы посмотрите также наш обзор Пузырьковый строительный уровень — назначение, виды, выбор

Источник

https://santekhnik-moskva.

blogspot.com/2020/09/Vodyanoy-uroven.html

Что такое гидроуровень и как им правильно пользоваться?

Любой человек, кто хотя бы раз делал капитальный ремонт своими руками, сталкивался с простым, но эффективным прибором — гидроуровенем. Очень часто этот прибор называют еще водяной уровень. Он работает по принципу сообщающихся сосудов, и помогает точно измерить угол наклона поверхности. С одной стороны это простой прибор, однако как правильно пользоваться гидроуровнем знает не каждый. Давайте попробуем в этом разобраться!

Что такое гидроуровень?

Это строительный прибор, который состоит из длинной шланги, на концах ее имеются уплотнения со шкалой. Длина трубки может колебаться от 2 метров, до 30, а ее диаметр от 5 мм до 2 см. Внутрь гидроуровня заливается жидкость, обычно это кипяченая вода с пищевым красителем. Почему именно кипяченая вода? Да потому что в ней меньше пузырьков, которые затрудняют работу прибора.

Многие могут задать вопрос: зачем пользоваться этим примитивным прибором, когда давно придуманы современные измерительные устройства, такие как нивелир, лазерный уровень или строительная линейка со встроенным уровнем? Ответ прост: все эти современные гаджеты очень удобны в применении, если фрон работ не очень большой.

А вот если нужно вывести под один уровень огромную площадь. Без самого простого гидроуровня здесь не обойтись.

Итак,

как пользоваться гидроуровнем?

Самое главное для гидроуровня – это избегать попадания воздуха в систему при наполнении ее водой. Идеальнее всего для этих целей использовать кипяченую воду, так как в ней уже нет пузырей. Иногда в шланге может оставаться масленый налет, который мог остаться во время его изготовления. Для того чтобы убрать осадок, перед использованием лучше всего пропустить через гидроувовень мыльную воду слегка подогретую. Наполняют этот измерительный прибор жидкостью, опуская один его конец в емкость, а с другого конца высасывают воздух, тем самым система заполняется.

После того, как гидроуровень наполнен, то один его конец прикладывается к одной стороне, к примеру, стены, а другой – к другой стороне стены. На шкале будет виден уровень (вода поднимется до нужной отметки), в случае, если с одной и другой стороны вода на одинаковой отметке, то уровень двух точек одинаковый. Таким образом можно через определенное расстояния делать отметки, а потом если их соединить, то в результате получиться идеальная линия, то есть уровень.

Незаменим гидроуровень при фундаментных работах. Сейчас попробуем разобраться, как пользоваться гидроуровнем при строительстве фундамента.

Итак, для удобства измерительных работ, специалисты рекомендуют прикрепить к обоим концам гидроуровня, по рейке одинаковой длинны. Именно на них и будет делаться акцент. Один конец прибора устанавливаем на углу будущего фундамента, где будет опалубка, и делаем отметку. Затем второй конец необходимо установить на расстоянии по ходу траншеи и так же сделать отметку. Первый конец переносим на новое место и опять делаем отметку. Продолжаем до тех пор, пока весь периметр не будет измерен. Только после этого начинаем заливать сам фундамент.

Вот так, с помощью нехитрого прибора можно возвести такую необходимую основу для любого здания и сооружения.

Загрузка …

Статьи по теме:

Принцип работы водяного уровня

Гидроуровень – простой и надежный инструмент, используемый при проведении ремонтных и строительных работ для горизонтальной разметки. Конструкция его довольно примитивна: прозрачный шланг, наполненный жидкостью, с колбами на обоих концах, поэтому сделать гидроуровень своими руками под силу каждому.

Сфера применения и принцип работы

Гидроуровень используют для разметки стен под полки, в процессе монтажа стяжки или выравнивания стен и пола, при установке натяжного потолка, оклеивании стен обоями и других работах.

Принцип работы инструмента основан на принципе сообщающихся сосудов: в соединенных между собой емкостях уровень воды будет одинаковым.

Самостоятельное изготовление инструмента

Чтобы сделать гидроуровень своими руками, потребуется:

прозрачный шланг или трубка диаметром от 5 до 20 мм;
2 медицинских шприца одинакового объема;
емкости с теплой мыльной водой и с чистой;
канцелярский нож;
маркер для разметки.

Длину трубки выбирают, ориентируясь на площадь помещения, в котором собираются использовать инструмент – слишком длинная трубка будет путаться, а слишком короткой недостаточно для проведения измерений. Длина в 6 – 10 м считается оптимальной. Рекомендуется приобрести шланг диаметром около полутора сантиметров – в этом случае внутри не будут образовываться воздушные пузырьки.

Порядок действий при сборке:

В трубку заливают мыльный раствор, чтобы очистить его внутренние поверхности от пыли и грязи.
С медицинских шприцов снимают иглы, вынимают поршни, конусы, на которые крепят иглу, срезают, используя канцелярский нож. Шприцы будут выполнять роль боковых колб ватерпаса.
Отверстие, располагающееся на месте среза, расширяют так, чтобы в него входила трубка.
Вставляют в подготовленные отверстия шприцов трубку.
На колбах помечают нулевую точку (середину резервуара, например). Разметка шприцов поможет сделать это точно.
В ватерпас заливают воду. Сдавливая шланг в центре и поднимая свободный конец вверх, из трубки выпускают пузырьки воздуха.

Готовый к работе прибор должен быть без пузырьков воздуха в шланге, а жидкость в резервуарах на концах трубки должна быть на одном уровне.

Для наполнения измерительного прибора рекомендуется использовать только чистую, отстоянную воду – в ней меньше воздуха. Так как работать с гидроуровнем иногда приходится на открытом воздухе при минусовых температурах, вместо воды в этом случае используют незамерзающую жидкость для автомобиля. Также допускается использование цветного раствора (воды с красящим пигментом), это помогает лучше видеть уровень воды в шланге.

После окончания работ жидкость из гидроуровня обязательно сливают.

Правила использования гидроуровня

Для удобства и получения более точных результатов работать с гидроуровнем должны 2 человека.

Размечают начальную точку. Чтобы провести горизонтальную линию, нужно перенести эту точку на другой участок стены.

Первый человек держит один конец уровня у заданной отметки, второй берет другую часть уровня и перемещается на противоположный конец стены. Прикладывает трубку с колбой к поверхности, держит его некоторое время неподвижно, чтобы уровень воды в трубке после перемещения выровнялся.

Первый рабочий, продолжающий держать свой конец трубки, контролирует, насколько нужно поднять или опустить шланг второму, чтобы вода в его колбе достигла контрольной отметки. Когда после всех манипуляций цель достигнута, нужная точка на стене помечается, затем проводится линия.

Как правильно пользоваться гидроуровнем в одиночку? При проведении разметки один конец шланга нужно точно зафиксировать на уровне контрольной отметки. Сделать это можно с помощью скотча, крепежа или любым другим доступным способом.Более подробно увидеть все тонкости процесса можно, просмотрев видео.

Соединять точки удобнее всего с помощью специального приспособления – красящего шнура. Его растягивают между двумя отметками, немного тянут в стороны и отпускают. Шнур, ударяясь о стену, оставляет на поверхности четкую ровную линию.

Чтобы убедиться, что разметка верна, можно дополнительно измерить ровность с помощью обычного пузырькового уровня.

Нанесение горизонтальной линии по всему периметру помещения

Все измерения проводят от первой контрольной точки.

По тому же принципу, что описан выше, делают отметки на других трех стенах (по 2 – 3 на каждой), а после соединяют все, используя красящий шнур. Если все выполнено верно, конечная линия точно совпадает с начальной точкой.

Перенос отметки в соседнее помещение

Для этой работы потребуется 2 человека.

Один держит свой конец шланга на контрольной точке, второй перемещается в ту комнату, куда требуется перенести отметку. Порядок действий при работе тот же, что при выполнении разметки на одной стене: ждут выравнивания уровня воды, а затем меняют место положения второй колбы до тех пор, пока в первой жидкость не достигнет отмеченного уровня.

Во время работ нужно следить за тем, чтобы шланг лежал на полу свободно, не перекручивался и не перегибался. В противном случае все измерения будут неверны.
Когда первая точка в соседнем помещении выставлена, ее используют как реперную для проведения горизонтальной линии.

Нюансы использования водяного уровня

Чтобы получать точный результат, рекомендуется:

Следить во время работы за его положением. Не допускать перегибов, механических повреждений шланга – все это влияет на точность измерения.
Закончив работу с прибором, следует слить воду и осторожно скрутить шланг, убрать его в место хранения. Если требуется постоянное использование водяного уровня, и каждый раз наполнять его жидкостью сложно, можно добавить в воду спирт или водку – так она не будет цвести.
Прием, который поможет отличить правильно работающий прибор от дающего неточные результаты – колбы прикладывают друг к другу, держа их вертикально. Если уровень жидкости в них совпадает, показания верны; если нет – инструмент поврежден.
Для хранения водяного уровня следует выбрать неосвещаемое солнечными лучами место, чтобы материал шланга сохранял прозрачность, не мутнел со временем.

Узнав, как пользоваться гидроуровнем, можно использовать этот полезный инструмент при проведении ремонтных и строительных работ.

Ремонтные и строительные работы проводятся как профессионалами, так и начинающими специалистами. Для этого требуется немалое количество различных приборов, инструментов и приспособлений. Особое внимание стоит уделить измерительным приборам, ведь от них зависит качество работ. И, сегодня, мы поговорим о таком инструменте, как водяной уровень.

Для чего он нужен?

При проведении ремонтных и строительных работ он зачастую просто необходим. Им пользуются, когда нужно установить подвесной потолок, наклеить обои, выровнить пол, зафиксировать на одном уровне различные предметы, например бра, картину и т.п. Причем, даже если это нужно сделать за углом или в разных помещениях. Ведь гидроуровень представляет собой маркированные сантиметрами колбы, соединенные между собой эластичной трубкой-шлангом. Эта незатейливая система наполняется жидкостью. Когда колбы располагаются строго в одной плоскости относительно пола или земли, то уровень воды в них одинаков. По простоте использования гидроуровень доступен не только для профессионалов, но и для новичков.

Как правильно пользоваться водяным уровнем?

Легче и быстрее работать с прибором, с хорошим прохождением жидкости в трубке. Для этого диаметр шланга должен быть примерно 10 или 12 мм. Что касается длины, то она зависит от габаритов помещения и может быть, как 3 метра, так и около 30 метров. Новичкам лучше приобретать модели водяных уровней с резиновыми ползунками для колб. Это делает использование аппарата удобным. Вес инструмента небольшой – от 500 г до 1 кг, так что пользоваться им могут и дамы.

Как уже описывалось выше, трубка прибора наполняется водой, обычно комнатной температуры. Далее следует внимательно соизмерять уровень этой воды в емкостях. Чтобы сделать отметку на заданной высоте, один резервуар остается на месте, второй двигается в нужном направлении. Нужно строго следить, чтобы в этот момент на трубке не было даже малейших заломов и изгибов. Несколько секунд стоит подождать, пока исчезнут незначительные колебания воды в приборе. Контрольные отметки необходимо сделать тогда, когда уровень жидкости будет строго совпадать в обеих колбах.

Следует заранее подготовиться к работе с гидроуровнем. Ведь для этого вам понадобится не только сам прибор, но и еще несколько подручных инструментов, а именно: ковшик, а лучше маленькая лейка, для наполнения уровня водой; небольшая воронка; рулетка и линейка; скотч; карандаш. По желанию для яркости воды можно использовать краситель. Ну, и конечно, все работы с водяным уровнем нужно проводить с привлечением помощника. Если работать в одиночку, то придется делать фиксатор для одной из колб, например, крюк или иное крепление. Это усложняет использование уровня. Все-таки конструкция инструмента предусмотрена для участия в работе с ней двух человек.

Плюсы и минусы

Водяной уровень своими руками

С помощью подручных материалов совсем несложно изготовить водяной уровень самостоятельно. Особенно, если следует произвести ремонт в квартире с небольшими помещениями. Для этого понадобится прозрачный, эластичный шланг-трубка; пара медицинских одноразовых шприцев; канцелярский ножик; емкость для жидкости; раствор мыла; качественный фломастер.

В заключение статьи будет справедливо заметить, что работы на крупных строительных объектах лучше проводить с использованием аналога гидроуровня – лазерного построителя плоскостей. Его луч имеет длину до 100 метров. Лазерный уровень может применяться при любых температурах. Работать с ним можно и в плоскостях любой направленности. Но цена этого прибора имеет высокую планку, поэтому окупается он в большом строительстве и в ремонте крупных объектов.

01 декабря 2016

Если вы планируете ремонт в квартире, без строительного уровня вам не обойтись. С помощью этого инструмента вы выровняете стены, пол, подоконники, а после ремонта он поможет расставить мебель и повесить полки ровно. Однако, покупка дорогого оборудования для проведения одного ремонта в квартире нецелесообразна. В такой ситуации на помощь придет водяной строительный уровень.

Что такое водяной уровень?

Водяной уровень – это две колбы, соединенные между собой шлангом. Принцип работы водяного уровня – известный с детства физический закон о сообщающихся сосудах. Вода, наполняющая шланг, в колбах окажется на одинаковом уровне независимо от расстояния и удаленности колб друг от друга. Длина шланга зависит от целей и площади помещения. Для работы в малогабаритной комнате достаточно длины 6-7 м, если работы проводятся на большой территории, используйте шланг 17-20 м. Не покупайте слишком длинный шланг. Для точных измерений и удобства использования он должен свободно висеть и лежать на полу, не закручиваясь в спирали, без сильного натяжения. Диаметр шланга подбирайте в диапазоне 10-15 мм.

Цели использования

Для чего же используют водяной уровень, зачем он нужен при наличии удобных фабричных пузырьковых уровней? Гидроуровень применяется в тех местах, где применение других видов уровней нецелесообразно по цене и масштабу работ. Используйте водяной уровень для выравнивания и отметок в горизонтальной плоскости. Из работ, выполняемых при ремонте, уровень пригодится вам для заливки стяжки пола, или отметки высоты монтажа натяжного потолка. Когда ремонт окончен, не убирайте уровень далеко на полку. Он поможет вам повесить ровно шкафчики на кухне, книжные полки, выдержать симметричные элементы интерьера в разных комнатах. Область применения водяного уровня обширна, а стоимость окупится уже с первым ремонтом. Кроме того, вы вполне в состоянии сделать водяной уровень своими руками. Для этого достаточно приобрести прозрачный шланг нужного диаметра и длины.

Как работать с водяным уровнем?

Работать с водяным уровнем не сложно: немного сноровки и у вас все получится. Рассмотрим поэтапно принципы работы.

Сложность заполнения шланга водой заключается в нежелательном присутствии пузырьков воздуха, они разделяют массу воды и способны влиять на результат измерений. Поэтому заполнение шланга водой из-под крана я вам не советую. Наполните шланг с помощью ведра, выставленного на высоту 2 м, либо залейте воду, используя воронку.
Воду для уровневой системы рекомендую подкрасить любым красителем, так колебания воды заметнее глазу. Если в шланг все-таки попал воздух, избавьтесь от него по следующей схеме: наступите на середину шланга, а концы в разных руках поднимите высоко вверх. Воздух уйдет. Перед началом измерений проверьте инструмент: приложите концы трубки друг к другу, убедитесь, что вода на одном уровне.

Отметьте на стене реперную точку на необходимой высоте, установите один из концов шланга так, чтобы уровень воды находился в нужной точке. Конец шланга в реперной точке держит помощник, либо шланг фиксируется к стене на неподвижный крепеж.
Отойдите на некоторое расстояние от реперной точки, приложите шланг к стене. Дождитесь, пока вода успокоится, и поставьте отметку, которую показывает уровень воды. Не забывайте закрывать отверстие шланга во время передвижений, чтобы количество воды не уменьшалось.
На каждой поверхности выполните 3-4 отметки, измерьте остальные стены. Помните, что все измерения производятся из первой реперной точки.

Соедините отметки на каждой стене с помощью горизонтальной крашеной нити. Инструмент прост в использовании. Зафиксируйте нить между отметками, слегка натяните от стены и отпустите – на стене отпечатается ровная горизонтальная линия.
Для переноса уровня в другое помещение, от первой реперной точки перенесите одну контрольную в соседнюю комнату. От нее откладывайте остальные отметки, как от основной точки.
Следите за положением шланга. Избегайте перегибов, заломов и натяжения шланга, чтобы не ошибиться в измерениях.

Водяным уровнем пользовались еще наши родители, когда о современных удобствах речи не шло. И до сих пор он остается надежным инструментом, который легко сделать из подручного материала.

Станьте нашим автором

Каждый человек – особенный, и опыт каждого – уникален. Расскажите о своем. Заработайте признание и благодарность наших читателей.

Подробная инструкция использования гидроуровня – ДомЭксперт

В нынешнее время, строители стали уделять больше внимания качеству при строительстве жилищных домов. Если посмотреть на советские постройки, то можно заметить, что в них присутствуют перекошенные потолки и разваленные полы. Это было связано с тем, что в послевоенное время требовалось быстро обеспечить жилищные условия большому количеству людей, поэтом качество было второстепенным критерием. Однако всё это давно осталось в прошлом, поскольку в сегодняшнее время строители придерживаются иных устоев во время возведения жилищ. Сейчас очень важно, чтобы в современных домах все уровни потолков и полов были одинаково ровными. Чтобы выполнить данную задачу, строители используют нивелиры и лазерные уровни.

Однако, не стоит забывать о водяном уровне, который также остаётся востребованным и популярным. Данный инструмент является очень точным, лёгким и практичным, без него тяжело обойтись. Не у всех хватает средств для приобретения лазерного уровня, поэтому стоит отдать предпочтению гидроуровню. Он способен определить горизонтальный уровень потолка и пола. К примеру, его используют для разметки стены под полки и для стяжки пола. В целом, водяной уровень можно применить в бытовой сфере, поэтому он обязан присутствовать в доме.

По сути, данный атрибут не является сложным, но для получения необходимого результата нужно уметь правильно его применять. Если вы не знаете, как им пользоваться, то следующая пошаговая инструкция поможет вам во всём разобраться.

Данная инструкция состоит из действий:

Наберите воду в шланг. Следите за тем, чтобы в него не попали воздушные пузырьки, иначе вас будут ожидать неблагоприятные результаты. Поскольку присутствует риск попадания пузырьков, то стоит предварительно подкрасить воду любым красителем, так вы сможете отчётливо видеть уровень воды в трубке. Поставьте ведро с подкрашенной водой на возвышенное место, где высота будет достигать двух метров. Затем опустите один конец трубки в ведро, а второй держите над тазом. Немного слейте первую воду, чтоб вода стекала сильным потоком. Конец трубки нужно сжать пальцем, а второй — вынуть из ведра и совершить аналогичное действие, чтобы вода не стекла. Во время соединения двух трубок, уровень воды должен быть одинаковым.
Нанесите отметки. В первую очередь, сделайте горизонтальную линию по периметру комнаты на высоте от 90 до 100 см. Данная линия отсчёта будет основной. От первой реперной точки нужно перенести её на иной конец стены. Рекомендуется делать данную процедуру с партнёром, чтобы не возникало трудностей. То есть, один человек должен находиться у первой точки на постоянной основе, а второй держать уровень возле отметки. Этот конец шланга должен быть неподвижным. В этот момент, напарник перемещается к иному краю стены и прикладывают к нему свой конец трубы. Стоит отметить, что край шланга нужно зажимать пальцем.
Теперь нужно подождать, чтобы воды успокоилась. Человек, держащий реперную точку, видит, когда нужно поднимать или опускать шланг, чтобы уровень воды сравнялся с отметкой на стене. В это время, напарник опускает и поднимает шланг, чтобы вода смогла достигнуть отметки. Когда уровень воды станет вровень с отметкой, можно нанести другую, о чём первый сообщает второму человеку.
Соедините отметки горизонтальной линией. Данное действие осуществляется специальной крашенной нитью. Она фиксируется между отметками, и в итоге отпечатывается прямая линия.
Нанесите горизонтальную линию по периметру стен помещения. Тоже самое осуществляется с остальными стенами комнаты. На каждой стене должны присутствовать 2 или 3 отметки, а после соединяться горизонтальной линией. Итоговая линия должна совпадать с первой реперной точкой.
Перенесите отметки в иные комнаты. Отметки переносятся от первой точки. Первый человек стоит в этом же положении, а второй переходит в соседнее помещение. Далее осуществляются те же действия, которые описаны во втором шаге.
Нанесите горизонтальную линию уровня потолка и пола. Когда нужно найти горизонта пола и потолка, то всегда нужно начинать с пола. Для получения полноценной толщины стяжки, необходимо найти самую высокую точку перекрытия, а после замерить расстояние от неё до начальной горизонтальной линии. После этого отложите расстояние на всех стенах при помощи рулетки, и соедините метки между собой, тогда получите горизонтальный уровень пола.

Данная инструкция оказалась полезной для вас?

Задать вопрос эксперту

КАК СДЕЛАТЬ И КАК ПОЛЬЗОВАТЬСЯ ГИДРОУРОВНЕМ | Своими руками

Каждому, кто занят в строительном деле, не раз приходилось определять горизонтальность элементов конструкций и зданий, для чего используют гибкий водяной уровень — отрезок прозрачной виниловой трубки, которая заполнена водой.

Поверхность воды на разных концах трубки всегда устанавливается на одном уровне, соответствующем горизонтальной линии. В этом можно легко убедиться, если взять в руки концы заполненной трубки и держать их в вертикальном положении рядом друг с другом. Вода сначала будет перемещаться вверх-вниз, а затем через какое-то время остановится в обоих концах на одной линии. При этом совершенно не важно, какова длина трубки и её диаметр.

Если же вдруг поверхности окажутся не на одном уровне, то это означает, что какая-то причина создаёт помеху свободному перетеканию воды внутри трубки. Например, если трубка оказалась перекрученной или где-то есть воздушная «пробка», и в результате либо один, либо оба конца трубки оказались закупоренными.

Точнее нивелира.

Для выравнивания очень длинных линий (превышающих 30 м) гибкий водяной уровень (иногда его называют гидроуровнем) может оказаться несколько громоздким и не совсем податливым. Поэтому оптический нивелир здесь будет более подходящим прибором. Однако, если вы -не геодезист и не подрядчик, занятый а крупном строительстве, то вам скорее всего не придётся отбивать уровень на расстояниях более 30 м.

Гибкий водяной уровень обладает множеством преимуществ по сравнению с нивелиром. Помимо того, что гидроуровень обойдется в сущие копейки, он ещё и неприхотлив: вы можете ронять его, наступать на него и бросить в кладовке без какого-либо ущерба для его точности и пользоваться им как заблагорассудиться – в любых условиях.

Гидро уровнем очень удобно пользоваться в тех местах, где отсутствует прямая видимость: с разных сторон углов зданий и вблизи крупных препятствий, где оптический нивелир приходится устанавливать несколько раз.

В небольших помещениях, где при работе с нивелиром возникают трудности с фокусировкой, также можно использовать гидро уровень И, наконец, во многих случаях с гибким водяным уровнем (в отличие от нивелира) сможет справиться один человек

Если указанных причин недостаточно, чтобы остановить свой выбор на гибком водяном уровне, го нелишне вспомнить ещё и о том, что он гораздо точнее нивелира.

То, что поверхность воды с разных концов трубки будет оставаться абсолютно на одном уровне, никак не зависит от того, кто производит измерение. А вот точность показаний нивелира напрямую зависит от человека. Если зрительную трубу нивелира установить даже с малым отклонением от горизонтального направления (а это является обычным делом) и ошибка измерений составит, скажем, — 0,08 см/м, то на линии в 30 м -набежит- уже 2,4 см. Ошибка может стать ещё больше, если вы случайно собьёте настройку прибора, задев треногу, и вовремя не заметите этого.

Ничего, кроме дешёвой трубки.

Гибкий водяной уровень может состоять как из одной лишь прозрачной гибкой виниловой трубки, так и из трубки с резервуаром для воды. Чаше всего я использую трубку длиной 10 м, с которой легче справляться. Её длины достаточно для большинства моих обычных работ, связанных с реконструкцией зданий.

Я обнаружил, что у некоторых новых трубок с внутренней стороны имеется тонкое маслянистое покрытие, на котором могут собираться крошечные пузырьки, что негативно влияет на точность прибора. Однако промывка внутренней поверхности трубки тёплой водой с обычным моющим средством позволяет легко удалить масляный налёт.

Трубки малого диаметра – менее громоздки, но склонны к накоплению пузырьков при заполнении. Показания с трубок малого диаметра труднее считывать из-за резко выраженного мениска. что вызвано силами поверхностного натяжения воды. В трубках большего диаметра мениск будет менее выпуклым.

В течение ряда лет я использовал трубку с внутренним диаметром 6,25 мм, которая была удобна в работе Однако недавно я сделал новый уровень, для которого использовал трубку с внутренним диаметром 7.8 мм. Новый уровень легче заполнять водой и с него легче снимать показания.

Выравнивание с помощью только трубки. Для работы с виниловой трубкой надо заполнить ее водой. Для этого один конец трубки нужно поместить е сосуд с чистой водой, а другой конец держать ниже сосуда и всасывать воду е трубку до тех пор, пока вода не потечет из ней самотеком. Затем взять оба конца трубки и. удерживая их вместе, убедиться, что уровни одинаковы и находятся вблизи концов трубки. После этого можно приступать к работе.

Если уровни воды — не одинаковы, та это, скорее всего, вызвано тем, что в трубке скопились пузырьки воздуха Чтобы удалить их, следует пропустить через трубку дополнительное количество воды или же. держа трубку концами вверх, встряхнуть ее несколько раз. Нужно отметить, что уровень воды, так же как и пузырьки воздуха будут просматриваться более чётко, если добавить в воду несколько капель пищевого красителя.

Работать с водяным уровнем лучше всего вдвоём. К примеру, у нас имеется помещение, в котором мы хотим смонтировать подвесной потолок и для этого необходимо начертить на стенах горизонтальную линию на высоте будущего потолка по всему периметру. Для этого концы водяного уровня нужно разнести в разные утлы помещения и удерживать их около стены. Делать это можно на любой удобной высоте, поскольку целью на первом этапе является получение реперных (опорных) отметок, расположенных на одном уровне, которые могут вовсе и не являться окончательным уровнем потолка.

Подождав, пока вода устоится, нужно сделать отметки на стенал напротив уровня воды. Если стены оклеены обоями или же окрашены краской, то в этом случае было бы неплохо приклеить на стены в нужных местах стикеры и делать отметки на них. Если диаметр трубки невелик и мениск резко выражен, то нужно договориться с напарником и делать отметки одинаково: по верхней границе мениска или — по нижней.

Чтобы перенести отметки на другие углы, необходимо установить один коней трубки напротив сделанной отметки, а второй переместить в угол, где ещё нет отметки. Во время переноса трубки ее отверстия следует закрывать пальцем, чтобы не расплескать воду.

После этого нужно над одним из реперов наметить точку на проектной высоте потолка, замерить расстояние по вертикали между этими точками и отложить это расстояние от реперных точек в других углах. Между полученными точками нужно наметить меловую линию, которая и будет соответствовать высоте потолка.

Конечно же, все опорные (реперные) отметки можно сразу сделать на той высоте, которую мы выбрали для потолка. Однако удобнее работать с трубкой, стоя на полу. После этого можно перенести отметки вверх, используя стремянку.

Прикрепив к каждому концу гибкого водяного уровня с помощью липкой ленты проволочную петлю, можно повесить один конец на гвоздь, и тогда с уровнем сможет работать один человек. А в промежутках между использованием инструмента, его можно будет повесить за эти петли в таком месте, где он не будет мешать.

Работать с уровнем все же удобнее вдвоём. Но когда я остаюсь один, мне гораздо проще использовать гибкий уровень с резервуаром.

Гибкий водяной уровень с резервуаром.

Для своего уровня я изготовил резервуар из крепкого пластикового ведра ёмкостью примерно 5 л. (Если вы решите использовать трубку большего диаметра и более длинную, чем использую я, вам возможно потребуется более объемный резервуар) 8 его нижней части герметично закрепил штуцер 09,4 мм для трубки 07,8 мм. Для этого сначала я просверлил в ведре отверстие 012. 5 мм. Затем изготовил две резиновые прокладки размером 31,25 мм с внутренним отверстием 012,5 мм и насадил их на штуцер таким образом, чтобы с каждой стороны от стенки ведра было бы по одной прокладке, по одной шайбе и по одной гайке. Места стыков штуцера с ведром обработал силиконовым герметиком и туго затянул гайками. После этого резервуар готов для работы.

Чтобы заполнить резервуар и трубку водой, я сначала заполняю ведро.

предварительно закрыв пальцем отверстие трубки. Затем при приподнятом положении ведра даю стечь достаточному количеству воды, чтобы заполнить трубку и удалить из неё пузырьки, и поднимаю свободный конец трубки до уровня расположения ведра. Вода в резервуаре и в трубке постепенно установится на одном уровне.

Вернёмся к примеру с монтажом подвесного потолка. Для работы с помощью уровня с резервуаром ведро надо поставить на стремянку или на козлы где-нибудь в центре помещения, а свободный конец трубки перемещать последовательно в каждый угол с целью получить реперные отметки. В этом случае ни помощник, ни последующая корректировка отметок не потребуются.

Работу с резервуаром можно сделать ещё удобнее. Например, если примотать свободный конец трубки к рейке клейкой лентой. Благодаря такому приспособлению легко выровнять опалубку для бетонной заливки, для чего нужно установить рейку с трубкой в каком-нибудь месте опалубки и отметить уровень воды на рейке. Оставшуюся часть опалубки выравнивать затем очень просто: нужно устанавливать рейку поочерёдно на различные её секции и, перемещая щиты опалубки вверх или вниз, добиться того, чтобы уровень воды оказался на одной линии с отметкой, сделанной ранее. После этого опалубку окончательно крепят.

Тот же самый приём, но с использованием шаблона для кладочных работ, может быть использован для определения высоты кладки относительно реперной отметки. Более высокий уровень воды в трубке будет показывать, что кладка расположена ниже положенного уровня, а более низкий уровень воды укажет, что эта часть кладки завышена. Если вы хотите знать точные отклонения высоты от горизонтальной линии, отметьте расстояния на шаблоне и замерьте их. Необходимый уклон при монтаже дренажных труб также может быть точно задан благодаря использованию описанного шаблона для кладочных работ.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме “Как сделать своими руками – домохозяину!”
Подпишитесь на обновления в наших группах и поделитесь.
Будем друзьями!
Гидроуровень строительный как пользоваться | DEPSTROI.RU
Строительный гидроуровень можно вполне обосновано считать самым точным измерительным прибором. Многие знают, как пользоваться этим инструментом, но не все. Именно для тех, кто ещё не в курсе, рассчитана эта статья.
Принцип работы
Точность работы гидроуровня гарантируется незыблемостью закона физики о сообщающихся сосудах. Кто забыл школьный курс физики или пропустил в своё время занятие по этой теме: жидкость в сообщающихся сосудах всегда находится на одной линии горизонта. Иными словами, если в прозрачный шланг налить воды, концы этого шланга развести на определённое расстояние, то линии поверхности жидкости будут находиться на строгой горизонтали. При этом, заметим, речь идёт об абсолютно любом расстоянии: хоть пара метров, хоть несколько десятков.
Гидроуровень обычно и представлен в виде шланга (как правило прозрачного) со стеклянными или пластиковыми сосудами на концах. На этих сосудах наносятся метки, чтобы было проще размечать при использовании.
Советы для точности
Хотя гидроуровень и позиционируется как самый точный, всё равно нужно знать некоторые нюансы, чтобы эта самая точность присутствовала.
Чем тоньше внутренний диаметр уровня, тем медленнее происходит выравнивание при измерениях. Это некритично, но очень существенно замедляет работу. Если взять, к примеру, гидроуровень с внутренним диаметром 5 и 15 мм, то при пользовании 5-ти мм шлангом выравнивание значительно дольше происходит, чем в случае с 15-ти мм.
Если внутри уровня вместе с жидкостью попадает воздух и его вовремя не заметили, точность можно поставить под сомнение. Заливка водой должна происходить так, чтобы полностью исключить попадание пузырьков воздуха. Мы используем крупный шланг, поэтому заливаем воду прямо с крана, прижав один конец инструмента к крану и открываем его полностью (для большего напора воды).
Если шланг перекрутится в каком-то месте и стенки сомкнутся полностью, то также можно забыть о точности. Особенно это важно, когда по каким-то причинам шланг уже был перегнут очень сильно. Теперь он впредь будет пытаться согнуться именно в этом месте.
Для особо точного измерения, где играет роль отклонение даже в один миллиметр, всегда нужно измерять так, чтобы глаз располагался строго на линии поверхности жидкости. Не достаёте – подставьте табурет или лестницу. Слишком низко гидроуровень – не побрезгуйте присесть.
Если использовать подкрашенную воду (например, марганцовкой), то линия поверхности жидкости будет хорошо заметной.
Как проводить замеры
Единственное неудобство гидроуровня заключается в обязательном присутствии двух человек. Если с пузырьковым измерительным прибором даже длиной в 2 метра запросто справится один человек, то здесь понадобится двое.
Если нужно наметить две точки. Самая простая операция: концы уровня выставляются на месте предполагаемой отметки, ждём, пока вода «устаканится», то есть перестанет двигаться в шланге и делаем карандашом или маркером пометки на поверхности измеряемого объекта. Далее хоть соединяйте их сплошной линией с помощью линейки или правила, либо же соединяйте натянутым шнуром – горизонтальная линия будет точной.
Если требуется отметить три и более точек. Например, вам нужно измерить верхнюю линию панелей на всех 4 стенах помещения. Для этого нужно один конец гидроуровня выставить на уже точно известной точке, а второй – на одной из оставшихся поверхностях. Получается, что уже две точки выставлены. Далее переставляем второй конец шланга (первый может оставаться на месте) на третью точку. Измеряем, ставим риску и повторяем операцию уже на четвёртой поверхности. Если длина гидроуровня позволяет, то переставлять придётся только один конец, что уже удобно. Если же длина короткая, то можно измерять по мере длины. Соединив все имеющиеся точки, должна получится строгая горизонталь по всему периметру помещения.
Если придётся измерить горизонт ещё не существующей поверхности. Примером может послужить цоколь дома. По углам фундамента забиваются в землю колышки. Это может быть деревянный брусок, металлический прут – что угодно. Главное условие заключается в соблюдении двух правил:
Колышки должны быть прочно забиты в землю, чтобы после натяжения по ним шнура не наклонились. Ведь тогда о точности можно забыть.
Желательно (для удобного измерения) применять колья такой длины, чтобы после забивки в землю колья были выше уровня будущего цоколя.
Далее всё по схеме в примере №3: сначала определяем высоту, ставим метку на одном колышке и поэтапно измеряем на оставшихся кольях.
Если требуется проверить точность кирпичной кладки. Как пользоваться: строительный гидроуровень приставляется к поверхности стены ниже существующего горизонта. Как правило, это делается по углам стенок. Ставим риски-отметки с помощью карандаша и от этих меток рулеткой измеряем расстояние вверх до горизонта стены и видим разницу.
Вместо заключения
Гидроуровень строительный имеет только один недостаток – он измеряет только горизонт, вертикаль вы им не измерите. Но даже при такой «неполноценности» данный инструмент представляется намного надёжнее и точнее любых других. Пузырьковый аналог отстваёт по двум причинам: не всегда хватает длины инструмента и не точность не всегда верная. Лазерные уровни тоже не без изъяна: дорогие и не всегда точные. Вернее, точными могут быть только дорогие модели.
А вот гидроуровень просто шикарен: не требует настройки в отличии от лазера, легко научиться как пользоваться им, доступная стоимость и приличное расстояние при использовании.
Инструкции по гидростату 3100pg1
% PDF-1.4 % 601 0 объект > эндобдж 529 0 объект > эндобдж 30201 0 объект > поток 2009-09-29T09: 56: 32-04: 002009-02-27T15: 07: 22-05: 002009-09-29T09: 56: 32-04: 00Adobe Illustrator CS3
176256JPEG / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9MAAAAWA AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgBAACwAwER AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8AI9O / LRo / K1na335d65L5 jRpxeX6LKIXR1mMRWP1Vo0b + iPs0I513AqptMr / 8vNClbUjaflj5hgE / P9Gr + 9P1c / VgE5cpn9T / AEkEmv7J9uJUWxXzh + VHma51lpfK3kzWLLSiihYLmB / UD78tzJPXtvy + gYpBST / lT35pf9StqP8A 0jv / AExTbv8AlT35pf8AUraj / wBI7 / 0xW3f8qe / NL / qVtR / 6R3 / pitu / 5U9 + aX / Uraj / ANI7 / wBM Vt3 / ACp780v + pW1H / pHf + mK27 / lT35pf9StqP / SO / wDTFbd / yp780v8AqVtR / wCkd / 6Yrbv + VPfm l / 1K2o / 9I7 / 0xW3f8qe / NL / qVtR / 6R3 / AKYrbv8AlT35pf8AUraj / wBI7 / 0xW3f8qe / NL / qVtR / 6 R3 / pitu / 5U9 + aX / Uraj / ANI7 / wBMVt3 / ACp780v + pW1H / pHf + mK27 / lT35pf9StqP / SO / wDTFbd / yp780v8AqVtR / wCkd / 6Yrbv + VPfml / 1K2o / 9I7 / 0xW3f8qe / NL / qVtR / 6R3 / AKYrbv8AlT35pf8A Uraj / wBI7 / 0xW3f8qe / NL / qVtR / 6R3 / pitvt2fUYLDSbe / 1PVJII5REGkKxU5yAdhGdh2J6KASdg cWKvPd2NvcC2uNZENyTEBBI9srk3DOkI4lAf3jROE / mKmnQ4qhX8w + Xkspr5 / MtutlbpDJPdNcWY ijS5AaBncrxVZQwKEn4q7YqvfWtEjZVfzFCjNMlqoaa0BNxKgkjhFV / vHRgyr1INcVU5fMfluGzN 9L5nto7IJHKbp7izWL05mZI35lePF3RlU13IIHTFW7jzF5dtpFiuPMtvDK6oyRvPaKzLKC0ZClan mBVfHtiq2DzN5anEph8zW7 + hX1qT2nwUqSW + HYUB3xVaPNXlUwNcDzXaGBQGaUXVlwClwgJalKcz x + e2KrofMvlmeb0YfNFtLNVx6aXFmzVjBLigWvwgfF4Yqs / xZ5T4c / 8AFlpwoG5fWrKlGYoDWndl K / PFW / 8AFPlb0mm / xVa + ihCvL9Zs + AYoZAC3GleClqeG + Kuh80eWJplhi80W7yuQEQT2hLEitF + H 4tt9sVX23mPy3dzeja + Z7eeb4v3UVxZu3wV5fCqk / DQ1xVSXzb5SYKV82WhDKWUi6siCqhixBp24 N9x8MVdcebfKduCZvNdrGAKmtzZ1oONTTj0HNan3xVpfN / lBpWiXzbZtKgZpEF1ZFlVBViwA2C96 4q03nHycpkDebrIGHaWt3Y / BuB8W225A3xVVm80eWILp7SfzRbw3Uf8AeQyXFojjblSjKOxBxVTT zf5Rflw822b8E9V + N1ZHjHTlzag2Wm9emKr4 / NPlWSQxR + arR5FRpSi3NkWEcal3egh3VVSSewxV uLzP5YmuGtovNNrJcIaPClzZs6kAmhULUbKTiqj / AIs8tXETrp / mm1uroq3oQxXNnIzOFZgoVQSf snYYqhNf8nTeZdP06OaaH6nbx2ksVvNEZF9WGaOdnPxCvJYlQeALdeWFUp81 / k + / mSLTWn1h7S80 uGWO1njiLkSo / KwmNZFLG1VnG5 + MtWoIwKhpfyLt2N + ItduIodTe2N1Csapxj0 + 6ilsUheNo5UMF vCYeTM255LwA4FVDTfkFDLqGm6idbMdzZX9hqFykVsEgn / R1tBbxR + l6p9OhhkZSCeIkK0NAcVX6 V + Q0ejxQnStbaG4t7e1igMkMpiWWC3u7aeVViuIJU9YahJIPTlVkl + MMa0xVNL / 8rNUupIpzrlvL eQ29tFHeXmlWl5P69tD6X1gyy1kLO1XI5bdB3qqgLf8AKjzRDqNwE1nTVsbiJRJONHsfXMnJeaen 6fH0zGGA5SGnL7NAMKom5 / KK + mu7l11awisppZTHZpoliONvLIH9Bn + 04pUcj1PxHcYqhrT8pPMU UlzIus6fZzi4eWxubbR7AuEZdjJSOIhgxJ2Y17sdwVVS9 / Ju8murqaDWLGCO4Pw250SwljVFlaWJ eLgg8Gatdqnc70IVZZY + QvLEekwWGoaTpt80SgSP9Qt443YKycvRCsq / A5XbsT44FRg8oeUxJFIN EsBJAawuLWHkhpT4Tx + HbwxVavk3ygswmXQ9PEykMsotYQwYCgIbjWuKrY / JHkuNWWPQNNRWUoyr aQAFSSSponSrsfpOKqF / + XnkW / YPd6DYyMFZOXoIpoyqh4UD9iNVB7AUGKon / Bnk / m7 / AKC0 / nKv pyN9UgqyUI4seG4ox298VQl5 + XHkG8i9Kfy9p5j9QTMqW8cfJwwc8 + AXmGZRyVqhu4OKouTyZ5Pk l9WTQtPeWlPUa0gLUoF6lK9ABiqnL5F8lypOraFYD6zGYbh0tokd4ya8C6KrUr2riqpH5N8oRSNL HoenpI0bwM62sAYxSDi8ZIX7LDYr0OKqVj5F8m2F7cXtpo1pFd3TM88wiUszPz59QacvVYGnWuKq c / kzyfY2c09loWn2s0EcjwSw2kEbI3FviRlQFT8bbjxOKpuumWqKFUyqqiiqJpgAB0AHPFW / 0fB / PN / yPm / 5rxV36Pg / nm / 5Hzf814q79Hwfzzf8j5v + a8Vd + j4P55v + R83 / ADXirv0fB / PN / wAj5v8A mvFXfo + D + eb / AJHzf814q79Hwfzzf8j5v + a8Vd + j4P55v + R83 / NeKu / R8H883 / I + b / mvFXfo + D + e b / kfN / zXirv0fB / PN / yPm / 5rxV36Pg / nm / 5Hzf8ANeKu / R8H883 / ACPm / wCa8Vd + j4P55v8AkfN / zXirv0fB / PN / yPm / 5rxV36Pg / nm / 5Hzf814q79Hwfzzf8j5v + a8Vd + j4P55v + R83 / NeKu / R8H883 / I + b / mvFXfo + D + eb / kfN / wA14q02m2zKVYysrCjKZpiCD2IL4qxG61H83Fs7ia20ywe4SOcW9oy0 LypcosDep9b4hXtmZip6Mv2t6Yql3nfVvzStNJtZrOFohPqpiujpdstxd22nAOqScH + vLKzMFZis Ww + Gn7WKory9r / 5proemT6xoUE91JaRte1mjtCkxViXkJZ + J + FQ0Yi + HlUH9kFUxTzH59muVSLyt GlqY + f1xtRgdSxd1CKiLyPwhHJO25A3G4VTuNa / Mr6jP6Xl + CO9gUPHIZ4po56rNVFQy25jKlIie T0 + IgE0rhVBHXPzg + vIo0Cwk0 + WdlF1DMkjpbDdZDG88Idm7AOPE0 + ziqYya / wDmHBDO58qx3kiy EQRw38MRZBCXBPqAipmXh2 / aB8cCqT + afzClRjaeTyF9Z0R5r6FSY0M4DmNgjDn6UdBX / dldwpqq vl8y + f0gofKYFw7rFCy3sUi1LsrSOqj4UVFElC + 9eNQepVQtPNv5g3TTQDygbe6t4YmcT3arE00q 8mRJQjIwj6Nw5fMYqry + YfzGWeAx + U0e3aRY7hPr8AdUaQqZlYmlEQBynGprQHbcK2 / mH8w4FlLe U1vCHf0BBfQR1RYC6cvVP7U6 + n12BDdjiqm / mn8wpUY2nk8hfWdEea + hUmNDOA5jYIw5 + lHQV / 3Z XcKaqpzoOp + ZbuR01fRV01FVuEq3Mc / NlcqPgQfCGSjjc + B6bqppO1wZEjhZELBmLOpf7JApQMn8 2KsX8 + eb9R8q2FhOEgu7jU76PTrWJw8MfqypJIDJIpmZVpERsh4p0G4VRHkfzRcebfKmneYrUpbw 6hGX9CSFiyMjtG61Eu4DoaHuN9sVT309S / 3 / AA / 8iW / 6q4qwK1 / NS5ufOVxoCWqC0ttRXRmv2SQO bx4JLjaGvH0gIWBf1K1p8NCDhVnvp6l / v + H / AJEt / wBVcCsH0X8049V8zQ6IkZiS9uL + 0067kt5V EsulcfrVVZlCp8XwMrNWhDcW + HFWcW8l19alhnZHCJG6siFPtlwQas / 8mKonFXYqxzW / y78m65ez XuqacLi7nVElmEs0bMsTKyL + 7ddgyA0xVLW / J7yEb + W6 + oMsc8ZjltEkdIWZpBK0p4kSeozKKnni qoPyg / LhVkVNFRFmFJwks6iT928X7zjIOfwTOPir1xVONA8neXPL81zNpFobWS7EYuSJZXD + jGsU dRI7D4UjAH0 + JqqnOKuxV2KuxV2KuxV2KuxVSb / euP8A4xv + tMVUdU0jSdWtDZ6rZQahZsQzW11E k0ZZdwSkgZajFVe1tba0torW1hS3toFEcMEShI0RRRVVVoFAHQDFWM6j + ZXkmFZLZdctkvnUrbx8 qsZGPBAoIIJ5kDFWJSReZF87S3Z0a2jvFMynzD + jh63oxIwB + uGP9qNOK12NQOmFD0vTtZ0vUjOL G4W4 + rP6U / CtFcdVJI67YEoKy8meVLHXrrX7PSra31m8BFzfRxhZH5GrGo7sd2I3bviqYR / 8dKf / AIww / wDEpcVYhqGifmrLp9LPzBBBqCG74EpC0Lh5kNr6lbVmrHDzDcaVanXFVHzRD + Y1jpUE9rcS 6mz6p6upWtmkJmTTKPxhtd7Fi1eHJmkLVqRVfhxVL7XzF540nTNOk8x6 / oOnagbWFNRt9TnSIJO6 SNXinCsh5A / 3vEgNRRTkSqqvnjXZblSPMvlNdPMcjerDcvJIWi5PKSS / pqkcLxMxr160DCiqbxRf mbcW8TR6hpUtufSlhu4OYaZG9QtzLRTRleJipwC8vi3Xaqq + aP8ANlpIzHLoqoA4kp9ZAJYScDxZ HPwkR / tDq / gtQqtGn5n8IWkk0X1TwFwirdcAAP3hjJPIkmtK9sVQob84JUkUroduQY0D1umJFIPW dPtCn9 / w5D + So64qvr + bENlMT + hrm6C0t1UXAq7Bd3JMY4q / OoG / GnfYlVO1 / wCVuB5bef8ARFIk 5W95 ++ ZZGLyhVkVeDVEfps3FFFa0bFUUsX5nhrcmbSGCXCi4FLgB7UqnMjaol5c + O / HpXvgVSWL8 2jxMlxoalIjX047ri8xLULBixVFXjsGqTXcYqnnl2XzBLpvPX4YLfUPWmHp2xJT0RIwhO7P8TR0J 36 + HTFUzxVSb / euP / jG / 60xVgv5gea4dI1mK3k1W80sGzaUvBZvdRmknLkrBvTEirE54Oh5L0r0J VGeT / P3l691BvLZ8wrrXmGNrqSQraSW1I4p2TgRx9OsX2K8qtSuBUb5us7DULm0tr4F7aAGWZNwt JD6fI0BrxXnTp8XHqaDCqo + j6fc6Ymnyi4 / RUlFjJFvwIkPwkUHqDly7jvviqW22oS + Xbd4rDTpr 23u7tpIIYkmHpwtyHwAJKzL8CGtAtX3Ze6hVn / MC6jvhbJ5X1qRKhWmFt8IJkdK15FCoWJmJ5V3S g + IYEpxoOqnVWe9NldWAkhhpb3sYhmG8h + JAWp1piqb4q7FUBd6BoV5cC5u9Ntbm5UhlnlhjdwVV kUhmUnZXYD2J8cVQ7 + TvKLmQvomnsZuQm5WsJ580EbcqrvyjAU17bdMVTOC3t7eFYbeJIYU + xHGo VRU12AoOuKqmKuxV2KuxV2KuxV2KuxV2KqbD / SYz4I4 + 8rirCJjerBaNNJqiAv8A7kWrdqETehQj 7z / SowoQq21pDPeXUP6Qiu7pVNjNH9ZD3LJUJ67dZKfD9roK02oMVTTzNbaxJq7vBBLLAyKnwK5B UAMB8Pw0D / Ea + HQ7YqyGayu1tGiikDpCtbaMLR + Ue8YZy3E0YDsMCUlgt9Zit5iLS6g9O1ljjMlw k5AMZKiMRHny5KtKYVS0S2vrgrd6t + ieI5XBku / UE1D8PL + WlB8 / vxQyXy4bo2ym65 + t6Y / vOXPh 6svDlz + L7FPtb + OBLHtQ / LzXLvT / AEE8139vdobv0buOS5XiLmZJIwyC4Af0URo15Ho1dqYqpeZf IOu3mm28dnqP1 + dNV / SV7aahNMtrdQgOFtDUXfpRKGXZI6HjWgb4gqlt7JqHlLQPLui6j50fTr6C zljnkWwN + 9y0cZPJGKOV9H9mq1anTCqTWHnn1vMuoWn / ACs6S5 + rw3D / AKMTQeh2fghPqSTemeax 9QNuWKrp / OHVv + Vg3I9GKKbmmk1EHOKf9 / KtP3sUvH7FG4Mo + z2VV9T83enGJ / 8AH95F6ct4Prf6 H / 0aL07ctSVfTTmkX2lNTyNMVRp81zW96i3H5gJwhuZ5biNth5obeGR4mtzKNkZWWgetW4mgOKqF x5yNnNc2tz + YZ9deSBV0Us6OEKD0 + CMHKvazuRQ9ewAqqiE80NcabaLD57d7qMTQTXq6UFWWeF1i kf02UKBG4aq1P2tu2KqEPnezTTri8P5gO8LyPdRXf6L5RrbR / vXiRVQ14wwOCftciSBuoxVBXf5i ERaZa2 / nwiSeF3a8l0ab1JjHbyBj6K2 / GvqJ6oQMrEDiOoOKqlz5iudOD2M35lyQ3moXSCzlbRzK UFzMFgiXkJEpwt5Iwx2 + Lkd6VVBh873g8yrYjztNO7BxHYy6SkUVVkmPrPcoj0jZI3VFoGbgG + yS xVevoaopqGqAeQ6h4HXAqF1GK0nhe3vCBbXEUkMtW4VWQAEBgQQSK9MVYXpf5TfljpbXLWMbRNd2 j2Ex + vTt + 4kCBgoMhCt + 6X4hviqaS + SvJEtlbWUlDb2tzPeRJ9ZcVluZDNIWIerD1G5AHYUGKqvm Hyn5M8wappuqapxmvdIYPYyLcNGEYSxzbqjKrfHCvXFU / wDr9j / y0Rf8Gv8AXFWP + WfKXkryzpFx pOjqkFjdEmeM3DuWLJwJ5M5YfCOxxVAwflx + XkPl0eXQnLSVuY7wQvdyMfWiRY0 + Mvy4hYwONae2 Kso0 + K1iPpWjKbeGGGGPi3Kgj5ACu / amKo3FWmZUUsxCqoqzHYADqScVbxV2KuxV2KuxV2KuxV2K uxV2KqP1Kz + r / VvQj + r1r6PBeFeXKvGlPtb / ADxVWxV2KuxV2KuxV2KuxV2KuxVhWseQNav7eVIf NF9ZXBkvXt54ZLkCNbudJY1ZBcKr + gitGlezbBaDFWtd8ka7Po4TTtVE + rR6kNURtSNxLaOU5 + lA 0QlLRpFyVk9Ir8aK3XFVumeSPOGneUdN0TT / ADSbC6s4mSW6W0jugWa4EtIxcMxCRxcoUDE / DQnc Yqil8s + fheSSnzmzWxidY7f9HWoKzMzlZC4NWVVcDhT9kGvWqra + VvOjJJFP5teSKRUrxs4o3DrX mVkRwwD1G3am2xphVqDy1 + YEcV4JPOXrSzs5tXfTbYC3Vi3AKqMvPgGG7Hcj5jArrryt54uEeM + c ZIo5Gl5elY26MqOpEYjcHkrRseXI1rTcUriqHtfLP5ktd6gL / wA3q1hLLL9SjhsoVkWGT0iis4CF Wj4yLUElg3KoIGKrLXyf + ZkUbLL5 + eZuUnpk6VZgBGTjGDuWZo3 + Lly + LoRiqNtfLXnqOyaKfzg0 916ZWO6 / R9ulJDEqFzGDxI9QNIF9 + PQYqu1Ty150uhcra + bXs45kdYlFlbsYy / qAEPVW + EOlN6 / B 13OKpto + na1ZyTfXtWOowN / cpJBHG8dCafHGRy2NDUeHvVVNMVdiqlcXHohKRtK0jcVVONa8S37R UdFxVT + tz / 8ALFN98P8A1UxV31uf / lim ++ H / AKqYqsj1CV3kVbKesTcG3h6lQ3 + / PBsVX / W5 / wDl im ++ H / qpirvrc / 8AyxTffD / 1UxV31uf / AJYpvvh / 6qYqut7syzSQtDJC8ao558CCHLAU4M38mKq + KuxVg / nqeePWLQpB5gdY4ldX0Rm9B2kmEBS4ShX4PVEvIb8VJ6Dcqw6aBWtYg9p589V / rBYK3q0k sVdVcvJVx6jT1gcKGbgpoAuKphe3GpyXV3bi1822zXHPUfUgMs8QcBAttE5eD0lDioiGzrWpH7Kh qDU769urWYWnnO3aSZZPSmhMaJzmkWVZ + MoTjSFmUJQKGXZuSrilTj0ZYreSKKbzu95AiQw3dwxk kf0rhm / vAUJWQrycc1DJxGxoMVX6voVtdzXFtfnzhdtp7M9ldwrQK9upWOa3ZixaUi5NGoAxXoOO Kou4iea0uH5edoxzk4rGyrJsA37v / J / 0P4a / 79I / a + FVCa5b3UzqkE / nOCO7b0HWKMyqlYnj515D gvGpJao58T4hlCubK0W4VILXzhBO9r9TZoKRrRxziJk5cA0IduB5cU3U + BVQc1rLDcJJcL57vA9w YpFhYC3UNdS8WaJpS5jHrLUivwKtRQMMUoYWMkk97p90PPTpdyJe2d2q0ax9WOGsUc7SSDkjynZF + h5x0BJVekeX / M / 1 + 4j0 / wDRWrWpjiYm71C39JG9JYT8UnI1d / X223Kv / LgVOrj ++ tf + MP / 5NPiq virGLnz / AGEN3cWws5pDbyvC0nr6fCC0Z4txWe6hkpUdSuNKg7b8wbITXZ + oS / FKCP8AS9K / 30g7 3vthVddfmNbrEPSsnRy6KHkudMdQGcKSVjveR2PbGlQtv578wQ6nd22raXPBZROws7200 / Ub71k4 xuh52scyDaUgn1KVXb9oKqzIJqJAInhod94XB + 4y4FUdOlkml9aSnqSWts78QQvJjITQEnb6cVR + KuxVK9T0Bb + / tLz9IX1o1qyt6FrOY4ZQrcuMsdCrA9D7YqkV3 + W / 1iSN180 + YbcRrIvCK / orepEI gW5IxqlOS7 / a33xVUb8u1OoxXo8y6 + ohumu1tRfsYG5IiGF0KktF + 75BSdiWp1OKr28hys0hPmbX AjyRyCMXUYCiJg / pqRFy4uV + LepFRWm2KspReCKlS3EAcmNSaeJxVvFXYq7FXYq7FXYq7FVC4 / vr X / jKf + TT4q87 / LXyV500PXpLrWJUW0Sxa1uSl09ydQvGuPW / SEitFGY24l1ozOQG4ghVAxVD3mlX 9lrWoTSR3MS3l7NKCIUeNkZxRuavz4lSNyvwnxrhQjPMXliyv / PenqLO9gSJZpmvbBxHABbm0lMU 6hSS0lPTWhFVeTwxSxH8sLGDU / O2oNPp + u2Ud1G14h2NUa0YI6qno1DCjV5P1BNKUG2KvUJPy / 0Z rqe6iub60munaW5NldS2iyyMqqXkW3MSs3FFAYio7YFRukeWYdJjljtNQ1B1mf1HN3dSXjcqU + Fr r1io9loMVRdnCsF28KklYraBFJ6kKZBvSmKpHe3f5i / pXUYrO0sl02K4sf0bcSKXea2kFL4OouI + LxHdGoK9OJ64qk9zqX5xN5Svbz6hZW + tppSPBp8SCRzqTO3q8JPrEsfCOJRxQqeTN9rYjFUmn1fW 4NJtZ / MnmXUNFla4mh0m4 + pFrm6M1ilfXtoYEQ / V53lZawrUIG6VJKoGHzYk0MsFr + ZcrGGRobPU G0xZVYSRJAFHCiz + nO6P6pWh5U5h5jiqLbzf9St2jk85XkbW9ylwIpNMMki2cMkK3JdmZ / UjPq7v yqnKgUsoGKFAec9QM + pRN5 / VwZrySxB0l4vRjtmj9RSyRsGS2D7M1fVr2G5UrpvON1HNbvfeepY5 CXVbCHStvrDK / pr63GNXUevEAD8JK7nrxUL7Dzinqyzf43uGKxmS6eXT1MMAimpLzXmRWtvMv7vZ Qf8AJXFUJa + fpRrX1UfmBHJdmal7YSaVccUAjuHCxN6S8 / hVPscK8CeVWxSmE / my4a3trWPzhN9Z kkWJ4ZNNkEpjuJ + K / vLdZFDLFG4U9fs8mU7lQpx + cmvLeRI / zBmsm00GfUD + iEMjWz + vJEasswA9 ILVhU / uzXiW2UtS + cIFnuBD + YkqmJfRuSmlNKImtYYTLIS6uignkx239QDfiMVT / AMg + YNQ1bWrq ObzONT + qxss2mfUBbgUuJl9dJ6IzCoEQqoqE5cfi5Yq9AwKhr2VYntnYMR6p2VWc / wB2 / ZQTirv0 hB / JN / yIm / 5oxVLNa03R9Ya2a7juGe0YvBxhkUhzTfkybfZ8fniq2Tyt9Y8xW + vS3k8M0EU8Qs4y von10ROTbVLoI9jXucVQfkzyH / hie5lGsXupC6VeaXknMK4ABK + 3w / CDuKkVIpRVlWKuxVDR / wDH Sn / 4ww / 8SlxVE4q7FWNedta1jTE04aZfaVYvczmOdtW9YhowhP7lYWQlg1ORY8VWpOKsUuvMOtad p8rajqXlq60qe6uU09oo7iRFuEZXt4jHCsoLq6s778udOOFXW / 5ga9d3M0SarpcUOnhZL4vb6hFc GNuAHBJoVErNSX + 76MFH8wChe + v + cLvSHtLjWPKc1wbSSRneaQgSRJGBK8bCnBJ1k51Xai7VrilH zeZPM4uorT9O + XVmN0IliWVzO6l5FjjK1b45OKhgFFKPQ + CqSWXnPzbeXlzPe6z5QEFpc3EemxtP INoY3 / f1cs3NeSq3Gg48vFTiqap5k1 + OKSZ9Y8tjUZ2hgnMEskio1vyjvBVRz / dSyR09TZKnnTbF VC48x + dAogs / M3lqW / 8AjkhSeVljkIdI / TbhUlVdiDx + IEqD / lKom / 8AOHmLmj2ev + VUsuMjTyy3 MnMc1iW24EMUp6svxE9QyAUJxVLb / wA3ec4zNPpWq + Vbu + ud7ASvMWaISAeizIY + ACzwkF2 + 057U xVkXlHzul7dyadrOt6FPqjFRa22lXDMXD83WnrNVy0XBqJWm / YjArMsVU5o2domBFY25UPeqsv8A xtiq6sv8q / 8ABH + mKurL / Kv / AAR / pirqy / год / wAEf6Yq6sv8q / 8ABH + mKurL / Kv / AAR / pirqy / год / wAEf6YqsjhYXMk7U + NEQKN / sFjWv + zxVVxV2KsA / Nc20a6XdSzaUr2 / 1kw2 + siP0JS0aqyh5qRp 8BPM8uXDlx9iFYvYw6zZ2stvNeeS57F7ye5vYo1muZFjklkKxxx1fk3qfCaj4fiAB47qos3kqW6f 6b5MGpQwNHqMCENAyCNxEjsE9SOJBPHsf2a9m2VV71oTOjSyeS1ecfVefpeq7RPM6SQsa / CjhUQ8 vh51HhihB32r2dhcLqBvPJk2ozvLLCpMSD91G0tsyzniQyvKrsXf9tuJqy4pdcW8UNo1rN / gSC6l klW5tIw8fqTS7WvxIVkq4T96pQ1UEdMVQ8rwSz3ltLd + RrWSJrmNIgCrfVpJI3uXaKb90zN6Uod + BUsBU / Cy4qq2tvPaRWt4F8owOZCpspuVxKsk8sMtwvqAzSCSN45TwRilQp2Ck4oVLg3L29168nkY wArHp6MpltkFvN603qDipMiWwVwivswrSg5YpbadYY5b281LyZZSXEo9S6KxwSIhjjeMD11JDyNb lmWTlQKKfZ2VTXy / faCl7bXN9eeUptOtFP1e8sTF9YjmghjRHDj90nCItyK8eKlQKDFWf6Zq2m6p bG5064S6tw7xetEeSF424sA3Q0I6jAqLxV2KuxV2KuxV2KuxV2KuxV2KoTUNI0nURGNQsoLwREtE LiJJeJPUrzBpiqDsvJ / layE31bSrVDOWaZjErM3KRpSCzAnjzcsF6Cu2Kro / KXlWKNoo9GsUiZVR kW2hClUHFVIC0oF2GKqn + GvLnqep + irP1Kcef1eKvHwrx6Yqpf4R8qfVRafoWw + qhDELf6rD6YjZ QrJw48eJVFBHgBiq8 + V / LJnec6RZevIFDy / V4ubBAQoLcaniCQMVULryT5PuhN62iWLNcIYppBbx q7IxYlS6qGoS7Hr3PjiqofKXlflC36JtAIHkkiRYUCCSb + 8fgBxLN / MRXr4nFUNYeQPJNhE8Vrol mkTyNNwaJZFVnT024Bw3BeHw8VoANqUxVFnyp5XaQSHR7EyKwcObaHkGCsgavHqFdl + RPjiq1vKP lNhOG0WwYXIK3ANrCRIGVVYP8PxVVFBr2A8MVRun6ZpumwG3060hs7cs0hht41iTm5qzcUAFSepx VUniWVlRiwWhPwOyGooOqFT3xVi0nm3RY7u8tXstY9SykaORliu3RgpKho3RmVgxG3fuQBhVONJm sNUtTcwLexRhuPG5N1budga8JSrU + LrTAq6x0y3dHkaW5ZzLMu91cUosrAUHqU2AxVE / oy2 / nn / 6 SJ / + a8VU / wBCWX + / Lr / pMuv + quKu / Qdl / vy6 / wCky6 / 6q4qtsYFttSuoI3laL0YHCyyyTUZmlBIM jORUKMVY3e6L + aD6e5tNehi1H0bmONXSFoPVa8D20rH6rzqtpyjYdOVNju2KpZ510vzkumWL3OuS C3fWBLqFva3UWnSmxIcRW1tcgWjcvslw78m3o1KDBKcY8zTZjxTmaiDI + QtF2kl8LSxik8629tqk FmsV3GzW9xzdS49Rw7rUjkAWAHIruabZDx8f84fNt / JZ6vgnX9Urrax1WVayef0uLiCOO9leKK1R FiWNeUhjViPRenL4qj4jQ9KSjkiTQILDJpskBcoyAutwefd70HHPqYjWcfmbZSRhLWRyIbAI7NES x5F34x3FOaheg6E5NpWafd6rdWsLH8zdOuGt54FvGt4bFl5CEB4C6yChkkRpB8NabU2xVVWXXLi1 024t / wAzbAwSyQx + ulpYvHdyRytHPHG3qkAyPNFGApJQgdS2BV1nc3omlkufzLsruzYx26RLDYxF ZpYljjBljevN5AZFUUqTQbYVQt5qEEcTRXH5qWUS8lAdzYRyCRg0i / EskY3EiMFpSijahNVVtxJN b38uoTfmjZW7yNIrRuLYQKiiYqqxPcGNWjDpybjU8N / tbKt3qNrVkILT80YFt4jBI89o1oJuFZI1 JlhlX ++ dlX4gVPGgFTUKp35e1zSLFru81Dzrp + qwXMhZGM0MaRBmDwolJ3Qfup416fFVW74FTtvO fk9ZLSNtd08SX4RrFDdwBp1kNEMQ5 / GGPTj1xVpvOvk1UR217TgkirJGxu4AGRuAVgee4PrJQ / 5S + IxVM4LiC5SG4t5Emt5o / UhmjYMjo3EqysKggg1BGKsFuvy2urnzEt9ctbXVlLeS3Fx6jXKXCROW ZUiKPxJrwB5fs7dgMNoZZAvl / wAtaXDZo8djYxchDG7kmrMXbdyzsSzEnAlKh5thgjb6rCt1CfUm WUSiMHncOoUBh7g7YaVNvMPmTSvL9il5qTyBJpUt7eKCKSeaWaSvCOKKJXd2NDsBgVX0fWNO1nTI NT06b17K5UtFJRlJoSpBVgrKVYEEEVBxVGYqg4v + Oxdf8w9v / wATmxVGYqgNa0HSNbtFtNUtlurd XEixsWADhSoPwkdmOV5MUZipC3I02ryYJcWM8MuSUJ + WnkdECjSkNAArtJKzijBxR2csPiXx8fE5 T + Sxd33uae29WT9f2D3cqV4fIXlSASLFYlEmilgkjE03ApOnpyAJz4gsvcCuTx6bHA2Bu0Z + 0s + W PDOVg + Q6edWgrr8qvId3bNbXWmtPCzLIRJc3Th2EUKJAxl5BzxBZgasQCSSK5e4KKX8vfKItktvq TmNLwaiC1xcs5ulFBI0hkLt7gmh8MVSwfkx + Wn6P0 / Tjowex0t5pLG3e4unSNrmnqmjSnlyp + 1X2 xVXb8pPy7ZLdf0LEv1V1kt3WSZXRkmNwCHVw28rcm3 + LataDFXJ + U35fLof6C / RIfShP9a + rSTXE g9alOfJ5Gfp03piqCb8jfyre1jtX0JXhjJoGuLosasr0dzLzdQyAgMSBvT7Rqqi7X8ovy6tIWhtd HWBh51Mc1wjUR + agOJAwCmtAD0JHQnFULL + R / wCV8sC276MTCvLjH9bvAPjhSAjabp6USKPCm2Ko 6P8AKryFG2mldMqNI9M6crXFyyxNFx4OFaQqXARRyYFqClaYq0 / 5UeQXuprp9MZpriGG2mJubri0 VuqLEvD1eI4rEvQdsVZHp + n2mnWlpp9mnpWlpCILeMsz8Y4wqovJyzGgHc4qppczT3EghlCGElVg YbSAfafl1pX4QV6d69AqkVn5Vg1C9urrW2N5MshWKBiy + khqyqSpAb4WHTCh0Xle3m9a3tZjZrGH jMBiYgKZ3ZGBcrUMF7ffilONf8uaZrttbw36Em0uI7y0lWnOKeKoWReQZa0YjcHY4FVtG0ew0fTY dNsI / TtYA3BSSSWdi7sxPUs7Fj7nFUbiqDi / 47F1 / wAw9v8A8TmxVGYq7FXYq7FXYq7FXYq7FXYq 7FXYq7FXYq7FUn823er2fl7UrrR7b65qkNpM9nbCpLyACgAUhmPcKDU9BiqU + UdV1TWdHPrWUyxW 7rb2OpXEJspJuEah7n6o4SSFOZYIvVgOwOKsqghWFOIJYklndqcmY9SaADFUPbSrLf3LoG4KkcfM qygujyhgCQK09sVRmKuxV2KoOL / jsXX / ADD2 / wDxObFUZirsVdirsVdirsVdirsVdirsVdirsVdi rsVWyQxSqFlRXUGoDAEV + nFVL6hY / wDLPF / wC / 0xV31Cx / 5Z4v8AgF / piqkdG0gkk2NuSTUkxJuT 9GKu / Quj / wDLBb / 8ik / pirv0Lo // ACwW / wDyKT + mKu / Quj / 8sFv / AMik / piqtb2dpbBhbQRwhqch GipWnStAMVfHFsdYfy7a3E2ueaU15rW7a7smkv1hFyk6C1CyLby7PCXYrv8AEBV0rsUpnJBbCT93 5o84SRC6slPJb5HNs9xKt8ygQuOUcCxtGSRyJ + z + yqhvU4bW0S9Fn5n84anJGHWxK / XrZZCLMMkj epA5FbxHQpt8DoeVVbFKh9WuZLnhH5o8zxW4hu29eZtSr6yzFLRTGlqaI0ZWR2UsTuOK7YoVNLtl dIP0j5q81oxtIGuuH6RTjdsJGnEYFtNzjT92i8itTzNacQVUVHbaXxmM3mnzgrBpVhSJr9wR9XhM Tc2tIqr9YeUMeKniv2QeqqVaNHfz + X7aXVfMfmm01uSVFuIozqEkccZuODtwEBB429HFJiSduIpu pRlhBCdRt / rvmfzeumvd3Sz + mL4TpaBGa0beB05luIkoTvWigUYqFtvbK2i3U0 / mzzYurRadHLbW qx6h6cuotFMZIOXpHjEkhgHNjvSTxUhSwP8ASX5u / wDLV5g / 5GXv9cC7O / SX5u / 8tXmD / kZe / wBc V2d + kvzd / wCWrzB / yMvf64rs79Jfm7 / y1eYP + Rl7 / XFdnfpL83f + WrzB / wAjL3 + uK7O / SX5u / wDL V5g / 5GXv9cV2d + kvzd / 5avMH / Iy9 / riuzv0l + bv / AC1eYP8AkZe / 1xXZ36S / N3 / lq8wf8jL3 + uK7 O / SX5u / 8tXmD / kZe / wBcV2d + kvzd / wCWrzB / yMvf64rs79Jfm7 / y1eYP + Rl7 / XFdnfpL83f + WrzB / wAjL3 + uK7PvnFDsVdirsVQ + o3RtNPuboLzNvE8oQmleClqV + jFXcNQ / 3 / D / AMim / wCqmKu4ah / v + H / kU3 / VTFXcNQ / 3 / D / yKb / qpiruGof7 / h / 5FN / 1UxV3DUP9 / wAP / Ipv + qmKu4ah / v8Ah / 5FN / 1U xVL9Y1n9EJbyXt1bqtxPFAqshSvqSKrHkZGpxDVqRiqxPMthc64NJs723adrcXEZH77n8TK61RlU FaA0rUivgcVTPhqH + / 4f + RTf9VMVdw1D / f8AD / yKb / qpiruGof7 / AIf + RTf9VMVW2NzNLJdxS8S1 tMIgyAqGBijkrQlv9 + U64qisVdirsVdirsVdirsVdirsVQGv / wDHC1L / AJhZv + TbYqj8VSCXzvoc WsLpLGc3LuqB1hdofj5UYygcOPwGprt36jGlT / FXYq7FXYqx7zPozaxd2lit9cacxjeYXVoUEwNv dWswAMiSLRjHQ / D0xVq + 0Rk84WOt / XrkiYLZnTSyfVR6UN1IJgvHn6n7wrXl07dKKsixV2KuxVAa b / vZqv8AzFL / ANQsGKo / FXYq7FXYq7FXYq7FXYq7FUq82JdP5W1lLSRYrprG5FvK68lWQwtwZl2q A3UYqutrfzKtvEtxf2clwqKJpFtJFVnA + Jgv1k0BPauKsF1Hy35QsdWtbVp / L9rGqSi + tpIooz6Q FFVonuORT1D0BAHetcVZFfX + uXmj2915d1zTJYjd2sRuYrZriIxNcRpKislyVrwYj + h4Cqaaja + a 5NPuY7DUbOC + eJ1tZntJGVJSpCMw9c1AbfFWN + XLfzS / mW + mtbm2SwVXi1aVormRbjUozGpkhjmu AbdFUMPTSq / tcmqCFUq8zeVtfvL2 / wBOee2u9U1N5LnSLhRfW0dlEkcSs0yJc8ZlMih5eQAZhUFW 4hVN / M0Hm6zvre50 / VbdLtrdYo4TaM8QSO7gM3pRG4DNJLE5WnPfiAKHfFUR5kg8zz + b9LtoNSht tInX1IYlgZrhLi2WRpSZBIoMcscioVp49O6qSfmB5a / M / UdZs5dG1OSO09Exn6lK1okc3JmEkyNN 8SbpUgSGgK8BWuKU58xaZrU18ztNbGQwxCKZtMlu49jNyXgGlKkFkY / EK9MULPLGl65b3MRea2a6 WGYT3a6ZLZxnk0PFOBaGu6sw3NOnviqSflx5d / MSw86axc65qs13p3xpNHJIrQvcMVdGhQOzAGJl NWVeAAQAjdVL1HFDsVdirsVdirsVdirsVdirHfzAi1CTyreizSWUheVxDbyiCV4QCXCyMQF8W3BK 1ANSMVU / Ktl5th0aOO + uFhkDyGOG8Vru4SIuTGss6T8XYL7nbqzHfFWF / mN5S8x2h2rzTbGG8SLT ndLS1juxO92OI3gS44SQ + mg5ICpJqx5U4ltWbaF5cu7LQtP02O5iWxt2imEf1eVJPhlE / H95PIV + LahrTpirJMVcABWg67nFXUFa03GwPzxViXnTTvNd3cwNoyW7CJYXhlljEvCWO8hnl9RGmt + QaKGi cTUGtSKghV17pOvajqul3RnvrKa1km5yxrp4gVJIWX + 7Y3Mpq4QfaJ + XZSmDWvnYS1XUNPeOoqDa TIad6f6Q9Px / gFCtpsPm5L6upXdhLYCMDhb280cxk3qebTOnHptwxVN8VQGm / wC9mq / 8xS / 9QsGK o / FXYq7FXYq7FXYq7FXYq7FUBr // ABwtS / 5hZv8Ak22Ko / FUNqltJdaZd2sRUSzwSRIWJC8nQqKk AmlT4Yqo + trv / LHa / wDSVJ / 2T4q71td / 5Y7X / pKk / wCyfFXetrv / ACx2v / SVJ / 2T4q71td / 5Y7X / AKSpP + yfFULqdvr19YyWvpR2xfiRNb3s0UilGDCjrb1APGh8RtirGP8AAfm8KFHmG5PHm1frd0Cx kRUZSSWoqgHj1Nd9j0VU / NWp + fdNntbTTY7gJDbL9Wa3hfUVuZljl + G7naHkgMkcCH7G0jPzop4q ojUfMPmaFpBDJA84klD27ahaWwQrNIqoBLaSOR6aqeR61xVfZ + YPMUs6IZYefqRCOIX1pOJOU6Iy lYbVZAPTZm5DpTFUF5D1vzpdea76DVLSZLWVHlvzJCYobe6XhGkULmNC9I1H7bh2IcFejKvRsVdi rsVdirsVdirsVdirsVQ2p2r3em3dqhCvcQyRKzdAXUqCafPFVh2td / 5Y7X / pKk / 7J8Vd62u / 8sdr / wBJUn / ZPirvW13 / AJY7X / pKk / 7J8Vd62u / 8sdr / ANJUn / ZPirEfO + veZbSe1ijuZdHrz5Pax216 kynj8X + kCJlMdCOPh5uXXbFaT7y / q2uX + kW1wLWOQ8AjXFxMInlZBxaT04Y5VUMwO1fopTFUw9bX f + WO1 / 6SpP8AsnxV3ra7 / wAsdr / 0lSf9k + Ku9bXf + WO1 / wCkqT / snxV3ra7 / AMsdr / 0lSf8AZPir vW13 / ljtf + kqT / snxVIJNX81aPNrV7f6PA + nG4he1e2uzJK6tbxxuSjQxgcXSgq2 / wAt8VZZG5eN XKlCwBKNTkKjoaEioxVdirsVdirsVdirsVdirsVdirsVSPTNPgl0W0u5pLuSV7aOWTjdXPJmMYY0 USDcnsMVYRJ5u1ZtZihg0PVDp5AklWQ6ot4IuThqRV41 + FafFx33I6YVZtcN5Ztrq3tLrU2t7y64 / VrWbUJ4ppOZ4rwjeVXJJ26dcColvK + gPIZZrNbiUsrmW4LTOSgovxSlzQeHTFW4PLekWyFLWOS1 jJ5GO3nmhUnpUrG6iu3XFUKw0UOyh9Rk4MyM0b6jIvJSVYBkLKaEUNDircS6NJPFAh2FJJmKxeo + oxqWClyOTlV + ypPXFUb + hbP / AH5df9Jd1 / 1UxVLnvNH0zzNZWD6iIri7tpuFncXju0jGSIR8Y5pG qTRwtB4 ++ KsgxVi3nPyXdeY5rOWHVG042ayheMKykmUAE1LLTZcVTTytoP6B0O30v6wbn0OZ9YoI 6mRy5 + EFv2mPfFU1xV2KuxV2KuxV2KuxV2KuxVL / ADBq9lo + j3OoXokNvEArLD / eM0jCNFQ1WjM7 gAlgB1JA3xVjf5eadoreW4tOtYtQsm0Vv0bdWtxeXDMk0CKXCsk8qMp5grxalNtqUCqef4WsP0n9 f9a65 + j6HH6zP05868ufP6K0xVj + ufldaaprf6QF88cEsccVzDKrzzUjflWG4eTlGzKONSG49V4n fFWU / oWz / wB + XX / SXdf9VMVd + hbP / fl1 / wBJd1 / 1UxVj935IjmkfnAbhT6ipK2oXcLcHmkmAKqr7 qZSK8jXYn2VasPIsUGp212ImgMZf15F1G7ld + aNU8SsYDFyDyB6VHQ0xVkP6Fs / 9 + XX / AEl3X / VT FXlvm3S9Bh8 + 27yXF39SN5ZjUJigm9K9CBoUE8syyqrQqGdljfh2qD9hV7DirsVdirsVdirsVdir sVdirsVdirsVQ2pabY6nYzWN9EJrWcUkjJI6EEEMpDKykAgg1B3GKqOjaFpWi2htNNg9CFnMj1Z5 HZyAOTvIXdjxUKKnYAAbAYqj8VdirsVdirsVdirsVSa + 8m + Wr7WItYurFZNQhMbLLzkVS0RrGzxq wjdlPQspOw8Biqc4q7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYqpXcTzWs0Mb + lJIjIknx fCWBAb4WRtvZgffFUPoljcafo9jYXN29 / c2lvFBNfS19Sd40CtK9S3xORyO + Ko3FXYq7FXYq7FXY q7FXYq7FXYq // 9k =
application / pdf
Инструкции по гидростату 3100pg1
uuid: e3d9012d-ca05-48d6-82d3-aa882b61d6ffuuid: ce392f65-b57e-40d4-9881-652a1718de36 Adobe PDF-библиотека 8.001FalseTrue8.50000011.000000Inches
Arial-BlackArial BlackRegularOpen TypeVersion 2.40Falseariblk.TTF
MyriadPro-RegularMyriad ProRegularOpen TypeVersion 2.007; PS 002.000; Core 1.0.38; makeotf.lib1.7.9032FalseMyriadPro-Regular.otf
Helvetica-Condensed-BoldHelvetica Condensed-BoldCondensed-BoldUnknownVersion 2.007; PS 002.000; Core 1.0.38; makeotf.lib1.7.9032FalseMyriadPro-Regular.otf
Helvetica-CondensedHelvetica CondensedCondensedUnknownVersion 2.007; PS 002.000; Core 1.0.38; makeotf.lib1.7.9032FalseMyriadPro-Regular.otf
Helvetica-BoldHelvetica BoldBoldUnknownVersion 2.007; PS 002.000; Core 1.0.38; makeotf.lib1.7.9032FalseMyriadPro-Regular.otf
Helvetica-BlackHelvetica BlackBlackUnknownVersion 2.007; PS 002.000; Core 1.0.38; makeotf.lib1.7.9032FalseMyriadPro-Regular.otf
HelveticaHelveticaUnknownVersion 2.007; PS 002.000; Core 1.0.38; makeotf.lib1.7.9032FalseMyriadPro-Regular.otf
Голубой
пурпурный
Желтый
Черный
Группа образцов по умолчанию 0
конечный поток эндобдж 597 0 объект > эндобдж 546 0 объект > эндобдж 547 0 объект > эндобдж 548 0 объект > эндобдж 549 0 объект [585 0 R] эндобдж 550 0 объект [581 0 R] эндобдж 551 0 объект [577 0 R] эндобдж 552 0 объект [573 0 R] эндобдж 553 0 объект [569 0 R] эндобдж 554 0 объект [565 0 R] эндобдж 555 0 объект [561 0 R] эндобдж 556 0 объект [557 0 R] эндобдж 557 0 объект > эндобдж 558 0 объект > эндобдж 410 0 объект > / ArtBox [40.b $ e҉YÑd¹VX ۤ `(
Использование соляной кислоты в домашних бассейнах
Если у вас дома есть бассейн, важно принять необходимые меры предосторожности для поддержания уровня pH воды и загрязнения самого бассейна. воды в вашем домашнем бассейне находятся на ненадлежащем уровне, плавание в бассейне может вызвать значительный дискомфорт из-за потенциальных загрязнителей.
Если вы хотите правильно поддерживать уровень pH в вашем бассейне, вы можете подумать о приобретении датчика pH , которых существует множество различных типов.Эти датчики помогут вам определить, когда уровни pH достигли точки, которая ниже или выше нейтрального уровня pH, что означает, что вы должны предпринять необходимые шаги для очистки воды.
Поддержание правильного химического состава воды
Вероятно, лучший метод поддержания правильного химического состава воды – это использование соляной кислоты , прозрачной и бесцветной жидкости, которая создается путем смешивания воды с хлористым водородом. При добавлении в воду бассейна соляная кислота оказалась чрезвычайно эффективной для удаления водорослей с полов и стен бассейна, а также для снижения уровня pH, который стал вредным для вашего здоровья. .
Если вы хотите убедиться, что члены вашей семьи и гости в безопасности, когда плавают в вашем бассейне, вам необходимо постоянно поддерживать химический состав воды в бассейне. Однако эта соляная кислота очень сильнодействующая и может быть опасной в обращении, если вы не знаете, как правильно ее использовать, поэтому важно, чтобы вы научились правильно обращаться с ней.
Что такое соляная кислота?
Соляная кислота – очень распространенное вещество, также известное как соляная кислота .Когда вы смешиваете воду с хлористым водородом, конечным результатом является соляная кислота, которая является коррозийным веществом, имеющим множество различных применений. Хотя это вещество идеально подходит для ухода за домашними бассейнами, оно также имеет множество промышленных применений, о которых вам следует знать. Например, эта кислота обычно используется в промышленных условиях для таких целей, как гидрометаллургическая обработка , синтез диоксида хлора, производство водорода, различные операции очистки и травления, а также очистка готовой кирпичной кладки.
Из-за того, что эта кислота невероятно агрессивна, она оказалась очень эффективной для поддержания чистоты и надлежащего ухода за домашними бассейнами. Когда вы добавляете соляную кислоту в воду бассейна, она может помочь удалить любые стойкие водоросли с пола и стен вашего бассейна, , что часто позволяет вам эффективно отфильтровать водоросли из вашего бассейна навсегда!
Добавление этой кислоты в воду бассейна должно также позволить снизить уровень pH до , что полезно, если когда-либо уровень pH станет повышенным.Когда вы покупаете соляную кислоту для использования в домашнем бассейне, вам следует искать эту кислоту в магазинах товаров для дома или в магазинах товаров для бассейнов. Это вещество часто находится в отделениях магазина, где продаются садовые товары или строительные материалы. Прежде чем использовать его в бассейне, убедитесь, что вы прочитали все указания и меры предосторожности.
Достижение оптимального pH для вашего бассейна
Прежде чем вы начнете использовать соляную кислоту для восстановления pH вашего бассейна до надлежащего уровня, вы должны сначала узнать о химическом составе бассейна и о том, как достичь оптимального pH для вашего бассейна. Уровень pH воды в бассейне означает, насколько она кислая или щелочная. Хотя вы, вероятно, понимаете, насколько опасно, чтобы вода становилась слишком кислой, также может быть проблематично становиться щелочной водой.
Избыток щелочи может вызвать раздражение кожи и проблемы с желудочно-кишечным трактом. Слишком высокая щелочность также может вызвать проблемы с нормальным pH вашего тела, что может привести к состоянию, известному как метаболический алкалоз .Развитие этого состояния здоровья может вызвать такие симптомы, как рвота, тошнота, спутанность сознания, тремор рук и подергивание мышц.
Уровень pH воды в бассейне напрямую влияет на все остальные типы химического баланса в воде. Когда вы используете датчик pH Sensorex для проверки уровня pH вашей воды, нулевое значение указывает на очень кислую воду. С другой стороны, максимальное значение 14 указывает на то, что в воде слишком много щелочи. Нейтральный показатель pH равен семи.Для воды в бассейне ваши показания обычно должны быть в пределах 7,2-7,6. При таком уровне pH ваша кожа и глаза могут чувствовать себя очень комфортно, когда вы находитесь в воде. Этот уровень pH также указывает на то, что уровень хлора в воде идеален, что гарантирует минимальный рост грибков, бактерий и водорослей. При правильном уровне pH в вашем бассейне не будет накапливаться.
Снижение щелочности воды
Если вода в вашем бассейне станет слишком щелочной или щелочной, вы можете использовать соляную кислоту для снижения уровня pH.Если вода в вашем бассейне станет слишком простой, хлор в воде не будет работать должным образом, что может привести к образованию накипи, раздражению глаз, если кто-то плавает в воде, а также к помутнению и обесцвечиванию воды в бассейне. . В то время как вещество, известное как бисульфат натрия, также может снижать pH, соляная кислота обеспечивает дополнительные преимущества , наиболее заметным из которых является повышение концентрации свободного хлора в воде бассейна.
Когда вы добавляете этот кислотный раствор в основную воду, вы эффективно понижаете щелочность воды, одновременно повышая кислотность воды.Если вы добавите нужное количество в воду в бассейне, вы сможете снизить уровень pH до нужного значения. Помимо поддержания чистоты воды и отсутствия накипи в бассейне, поддержание надлежащего химического состава воды в бассейне часто также обеспечивает безопасность и здоровье пловцов .
Общие инструкции и указания по безопасности соляной кислоты
Соляная кислота считается очень агрессивной, а это означает, что ее использование может быть опасным при неправильном обращении.Прежде всего, важно еженедельно проверять уровень pH в бассейне. Если вы обнаружите, что эти уровни достигли уровня pH выше 7,6, возможно, пришло время добавить эту кислоту в воду. Прежде чем обращаться с этим веществом, следует принять несколько мер предосторожности. При использовании соляной кислоты необходимо избегать контакта вещества с глазами и кожей.
Попадание кислоты на кожу может вызвать серьезные ожоги, которые часто требуют лечения.Что касается глаз, соляная кислота нанесет непоправимый вред и может даже вызвать слепоту. Также важно не вдыхать пары соляной кислоты. Это может привести к серьезному повреждению дыхательных путей. Чтобы безопасно использовать это вещество, вы должны носить обувь, защитные очки и резиновые перчатки. Прежде чем заливать кислоту в воду бассейна, убедитесь, что все пловцы вышли из бассейна. Если вы примете эти меры предосторожности, использование соляной кислоты должно быть относительно простым и безопасным процессом.
Очистка домашнего бассейна
Чтобы начать процесс очистки бассейна, вы должны начать с добавления некоторого количества соляной кислоты в пластиковое ведро с водой в бассейне. Имейте в виду, что вы всегда должны добавлять кислоту в воду, так как добавление воды к кислоте может быть опасно. После того, как вы создали смесь и правильно разбавили кислоту, вам нужно дать раствору постоять в течение 30 минут. Прежде чем продолжить, убедитесь, что вы включили фильтры в вашем бассейне. Пока фильтр работает, добавляйте очень небольшое количество раствора в воду бассейна, что следует делать по всему периметру бассейна.
Если вы хотите эффективно очистить бассейн, убедитесь, что вы не добавляете значительное количество вещества в бассейн за один раз. Дайте фильтру поработать в течение 2-4 часов, прежде чем снова проверить уровень pH воды. На этом этапе ваша вода должна иметь соответствующий уровень pH 7,2-7,6. Чтобы получить правильные показания, вам нужно, чтобы кислота должным образом диспергировалась в воде, а этот процесс лучше всего работает в ранние утренние часы.
Самым сложным аспектом использования соляной кислоты для очистки домашнего бассейна является определение количества кислоты, которое необходимо добавить в бассейн.Если вы хотите, чтобы показания pH были правильными, а вода в бассейне оставалась безопасной для использования, важно использовать правильное количество кислоты. Если вы проверяете уровни pH с помощью датчика, такого как ph2000, вам необходимо записать полученные вами показания. Если уровень pH ниже 7,2, никогда не используйте соляную кислоту. Хотя низкие уровни pH могут быть вредными, и с ними следует бороться, соляная кислота способна только снизить уровень pH. Если уровень pH находится в пределах 7,2-7,6, эти числа считаются оптимальными уровнями, а это означает, что в соляной кислоте нет необходимости.
Считывание уровней pH
Если вам дают показание 8,0, количество используемой соляной кислоты должно составлять 110 мл на 10 000 литров воды в бассейне, 320 мл на 30 000 литров воды в бассейне, 540 мл на 50 000 литров воды, и 1,1 литра кислоты на 100 000 литров воды. Если показания pH воды в вашем бассейне достигли 8,4 или выше, количество используемой кислоты должно составлять 180 мл на 10 000 литров, 540 мл на 30 000 литров, 900 мл на 50 000 литров и 1,8 литра на 100 000 литров воды.
Как видно здесь, две вещи, которые имеют наибольшее значение при подсчете количества кислоты, которую нужно поместить в воду в бассейне, включают количество воды в бассейне и уровень pH воды . Хотя здесь рекомендуются очень высокие количества кислоты, вам никогда не следует использовать более 500 мл за один раз. Если размер вашего бассейна составляет 100 000 литров воды с уровнем pH 8,4, вам нужно использовать только 500 мл кислоты при фильтрации воды. После того, как вода будет профильтрована через 2-4 часа, вы можете начать процесс с еще 500 мл, пока не будет завершена вся очистка.
Заключение
Если у вас дома есть бассейн, важно, чтобы вы могли поддерживать правильный химический баланс в воде бассейна. Эффективно отслеживая уровень pH вашего бассейна с помощью качественного датчика pH, вы сможете обеспечить здоровье и безопасность всех, кто наслаждается вашим домашним бассейном.
Для получения дополнительной информации о pH или системах мониторинга бассейна, обязательно ознакомьтесь с нашими продуктами или свяжитесь с одним из членов нашей команды здесь, в Sensorex!
NOAA Лаборатория экологических исследований Великих озер
Уровень воды Великих озер постоянно контролируется У.S. и канадские федеральные агентства в регионе в рамках двустороннего партнерства. NOAA-GLERL полагается на эти данные об уровне воды для проведения исследований компонентов регионального водного бюджета и улучшения прогнозных моделей. Станции мониторинга уровня воды находятся в ведении Центра оперативной океанографической продукции и услуг NOAA (CO-OPS) и Канадской гидрографической службы Департамента рыболовства и океанов. Инженерный корпус армии США (Детройт, Чикаго, Буффало) и Министерство охраны окружающей среды и изменения климата Канады играют решающую роль в исследованиях, координации данных и оперативных сезонных прогнозах уровня воды в бассейне.
Для получения дополнительной информации о конкретных аспектах уровней воды Великих озер используйте вкладки выше:
Сеть мониторинга: узнать, как измеряется уровень воды Великих озер
Наблюдения: изучить текущее и историческое состояние уровня воды
Прогнозы: сезонных и многолетних прогнозов уровней воды Великих озер

Здесь показаны слева направо: верхний ряд – станция мониторинга уровня воды (Макино-Сити, штат Мичиган), изображение прогноза уровня воды из модели NOAA-GLERL AHPS, спутниковое изображение Великих озер, Нижний ряд – фотография Службы национальных парков, испарение над озером оценивается на основе измерений потока, сделанных на этом маяке в северной части озера Мичиган, Низкий уровень воды вызывает проблемы с доступом (Michigan Sea Grant, 2013), Высокий уровень воды вызывает эрозию и угрожает собственности (1985, озеро Мичиган)
Данные об уровне воды в Великих озерах представляют собой один из самых длинных наборов высококачественных гидрометеорологических данных в Северной Америке, с данными эталонных датчиков Соединенных Штатов, начиная с 1860 года.Мониторинг уровня воды в Великих озерах – важная часть миссии NOAA по пониманию и прогнозированию изменений климата, погоды, океанов и побережий.
Индивидуальные данные станции
На карте выше показано расположение 53 станций управления океанографическими продуктами и услугами (CO-OPS) Центра NOAA / NOS для измерения уровня воды на Великих озерах и соединительных каналах (синие круги).Эти станции фиксируют 3-х минутный средний уровень воды каждые 6 минут. Данные также архивируются в виде средних почасовых, дневных и месячных значений. Чтобы просмотреть их данные, щелкните значок NOAA / NOS / CO-OPS ниже.
Канадская гидрографическая служба, входящая в состав Департамента рыболовства и океанов, контролирует уровень воды Великих озер на канадской береговой линии на 33 станциях мониторинга (зеленые кружки выше). Чтобы просмотреть их данные, нажмите на эмблему DFO / CHS ниже.

Средний уровень воды в озере (1918 г. – настоящее время)
Средние уровни по всему озеру используются в моделях прогнозирования и для мониторинга водного баланса Великих озер.Координационный комитет по основным гидравлическим и гидрологическим данным Великих озер (далее именуемый Координационным комитетом), международная консультативная группа правительственных агентств, определяет, какие станции уровня воды используются для получения средних значений по всему озеру. Они показаны на карте выше. Эти данные доступны начиная с 1918 года, потому что до этого времени было слишком мало датчиков для расчета разумного среднего значения для всего озера.
Озеро Верхнее Озеро Мичиган-Гурон Озеро Св.Клер Озеро Эри Озеро Онтарио
Дулут, Миннесота Лудингтон, Макино-Сити, Харбор-Бич , Мичиган Сент-Клер-Шорс, Мичиган Толедо, Кливленд, Фэйрпорт , Огайо Рочестер, Освего , Нью-Йорк
Маркетт К.G. , Pt Iroquois, MI Milwaukee, WI Belle River, ON Порт-Стэнли, Порт-Колборн, ON Port Weller, Toronto, Cobourg, Kingston, ON
Michipicoten, Thunder Bay, ON Фессалон, Тобермори, ON
Сеть датчиков, используемых для определения средних значений по всему озеру.
Главные посты (1860-настоящее время)
В каждом озере есть одна станция уровня воды, которая назначается главным уровнемером на основании длины записи и минимального относительного вертикального движения земной коры. Текущие главные гидропосты показаны на карте выше, а выделены жирным шрифтом в таблице средних значений по всему озеру выше.
Наблюдения за уровнем воды
NOAA доступны в определенных местах, как описано на странице сети мониторинга, или как среднее значение по всему озеру.Эти средние значения по всему озеру основаны на избранном наборе данных станций США и Канады, определенных Координационным комитетом. Данные наблюдений, показанные ниже, получены от главного гидроизолятора каждого озера.
Текущие уровни
Ссылки ниже и метки на карте показывают графики дневного уровня озера в текущем году (синий) по сравнению с прошлогодним уровнем (черный) и прошлогодним среднегодовым уровнем (темно-красный) .Среднемесячные значения показаны в виде пошагового графика через средние дневные значения. На заднем плане нанесены скоординированные (официальные) средние значения (зеленый) , рекордные максимумы (голубые) и рекордные минимумы (коричневые) в месяц, как указано здесь, а также дополнительные данные об уровне воды. Суточные уровни взяты из главного датчика каждого озера, произведенного NOAA / NOS / CO-OPS.
ВАЖНО: Данные максимально актуальны. Мы проверяем наличие обновлений ежедневно от CO-OPS в 6:30 и 14:30.Обновите браузер и / или очистите кеш браузера, чтобы у вас были самые свежие доступные данные. Кроме того, ознакомьтесь с Заявлением об отказе от ответственности лаборатории и примечанием об интеллектуальной собственности . Наконец, последние необработанные данные об уровне воды (с временным разрешением до шести минут) доступны на странице станции измерения уровней воды NOAA Tides and Currents. Примечание о том, что эти «необработанные данные» не подвергались процедурам контроля или обеспечения качества Национальной океанической службы и не соответствуют критериям и стандартам официальных данных Национальной океанической службы.Они выпущены для ограниченного публичного использования в качестве предварительных данных, которые следует использовать только с соответствующей осторожностью “.
На этой карте показано расположение главных постов для каждого озера. На диаграммах ниже показаны измерения, сделанные на станциях. Слева направо, главные измерительные приборы: Marquette C.G. (Береговая охрана), штат Мичиган (улучшенный), Харбор-Бич, штат Мичиган (штат Мичиган-Гурон), Св.Клэр Шорс, Мичиган (Сент-Клер), Фейрпорт, Огайо (Эри), Освего, Нью-Йорк (Онтарио).
Открыть все графики Закрыть все графики Конвертировать в футы
Прочие графики текущего уровня
Ниже представлены версии изображений в формате PNG для вышеуказанных графиков.
Колебания уровня воды в разных временных масштабах

Годовой цикл повышения и понижения уровня воды, видимый через приборную панель Великих озер
Уровень воды в Великих озерах колеблется в разных временных масштабах в зависимости от различных сил.Кратковременные изменения уровня воды, которые можно увидеть на интерактивных диаграммах выше, вызваны ветром и штормами. Эти краткосрочные (от нескольких часов до нескольких дней) эффекты могут быть драматичными и могут привести к тому, что уровень воды в озере от одной стороны озера к другой на короткое время изменится на несколько метров. Каждое из Великих озер имеет годовой цикл подъема и спада, зависящий от времени выпадения осадков, таяния снега и испарения. В целом озера находятся на самом низком уровне зимой и на самом высоком уровне летом или осенью.Диапазон годового прироста составляет от 11 до 20 дюймов.
Гидрографы
Гидрограф позволяет увидеть сезонные и декадные изменения расхода или расхода воды в водном пути. Гидрографы за период наблюдений в районе Великих озер (начиная с 1860 или 1900 гг.) Иллюстрируют различные водные режимы во времени.
Графики и файлы данных ниже показывают среднегодовые уровни воды (на основе средних значений по всему озеру) за каждый год, а также долгосрочный средний уровень в метрах, IGLD85.Щелкните изображения, чтобы увеличить. Чтобы загрузить данные, посетите портал загрузки данных панели управления Великих озер, где вы также можете прочитать дополнительную информацию о том, как получаются данные об уровне воды.

Верхний гидрограф
Гидрограф Мичиган-Гурон

г.Гидрограф Клера
Гидрограф Эри

Гидрограф Онтарио
Официальные согласованные прогнозы

От U.С. Инженерный корпус армии и окружающей среды и изменения климата Канада
Существует один официальный сезонный прогноз уровня воды в Великих озерах, выпущенный совместно Инженерным корпусом армии США – Детройтским округом и канадской компанией Great Lakes-St. Управление регулирования Лоуренса в течение первой недели каждого месяца.Эти агентства имеют оперативные полномочия через Международную совместную комиссию по надзору за работой контрольных структур на реке Сент-Мэрис (выход к озеру Верхнее; Корпус-Детройт) и реке Святого Лаврентия (выход к озеру Онтарио; Корпус-Буффало). Каждое агентство использует ряд инструментов для составления собственного шестимесячного прогноза среднего уровня воды в районе Великих озер. Они сотрудничают, чтобы выпускать один совместный прогноз каждый месяц, который широко распространяется. Сезонный прогноз также доступен на сайте каждого агентства:

Продукция сезонного гидрологического прогнозирования Великих озер (экспериментальная)

Многолетние прогнозы на основе последних исследований климата

Из панели управления Великих озер
Долгосрочные прогнозы будущих уровней воды в Великих озерах весьма неопределенны.За последние несколько десятилетий было опубликовано множество исследований, в которых используются глобальные климатические модели для оценки воздействия будущего климата на уровень воды Великих озер. Хотя для полного понимания каждого исследования потребуется прочитать исходный материал, приборная панель Great Lakes Dashboard позволяет нам сопоставить эти различные проекции рядом для визуального сравнения. Откройте легенду и меню с помощью желтой кнопки, выберите вкладку исследований, а затем вкладку прогнозов на несколько десятилетий, чтобы просмотреть эти прогнозы.Недавние исследования показывают, что существует мало свидетельств того, что будущая изменчивость уровня воды значительно превысит исторический диапазон.
Контакт:
Brent Lofgren
NOAA / GLERL
4840 S. State Rd.
Анн-Арбор, Мичиган 48108-9719
734-741-2383

Краткосрочные уровни воды и метеорология
Система оперативного прогнозирования озера Эри (LEOFS)
От LEOFS
Модернизированная система оперативных прогнозов для озера Эри (LEOFS) была совместно разработана Центром оперативной океанографической продукции и услуг (CO-OPS) NOAA / Национальной океанической службы (CO-OPS) и Управлением береговой службы (OCS), Лабораторией экологических исследований Великих озер. (GLERL), Национальные центры прогнозирования окружающей среды (NCEP), Национальные центральные операционные центры (NCO) NOAA / Национальной метеорологической службы (NWS) и Массачусетский университет в Дартмуте.
NWS и NOS работают вместе, чтобы запустить LEOFS в оперативном режиме в системе высокопроизводительных вычислений NOAA (HPCS). Работая на базе HPCS NOAA, LEOFS имеет прямой доступ к оперативной метеорологической продукции Национальной метеорологической службы, необходимой для надежной работы.
LEOFS использует модель океана конечного объема (FVCOM). LEOFS предоставляет пользователям прогноз текущей погоды (анализ ближайшего настоящего) и прогноз уровня воды, течений и температуры воды на период до 120 часов четыре раза в день.
Краткосрочные уровни воды и метеорология также доступны для других озер и коридора Гурон-Эри в их нынешней экспериментальной форме здесь: Система прогнозов прибрежных районов Великих озер.
Контакт:
Эрик Андерсон
NOAA / GLERL
4840 S. State Rd.
Анн-Арбор, Мичиган 48108-9719
734-741-2293 Грег Лэнг
NOAA / GLERL
4840 S.State Rd.
Анн-Арбор, Мичиган 48108-9719
734-741-2250

Дополнительные ресурсы
Прогнозы климата NWS
Монитор засухи США
Ежеквартальные воздействия на климат и прогноз
Ежемесячные гидрологические данные GLERL
Отсечка низкого уровня воды – что я могу сделать, чтобы предотвратить низкий уровень воды?
Краткое содержание
Брайан У.Мур, П.Е., Hartford Steam Boiler
Низкий уровень воды – основная причина аварий с котлами. Почему так трудно контролировать такой главный причинный фактор? Причины разнообразны. Но их можно кратко охарактеризовать как потерю воды, отказ от замены воды и неспособность обнаружить ситуацию.
Условия низкого уровня воды
Условия низкого уровня воды в паровом котле – это любая ситуация, при которой вода опускается ниже минимального безопасного рабочего уровня, предусмотренного производителем.Если ситуация продолжается без замены воды, металл, обычно охлаждаемый кипящей водой, теперь должен охлаждаться паром. Поскольку передача тепла пару происходит не так быстро, как кипящей воде, металл нагревается сильнее. Когда металл становится слишком горячим, он теряет свою механическую прочность и выходит из строя.
Типы устройств отсечки малой воды
Чтобы предотвратить повреждение, котлы оснащены отсечными устройствами низкого уровня воды (LWCO). Эти устройства предназначены для определения состояния низкого уровня воды и отключения котла.Горелка остается выключенной до тех пор, пока не вернется вода, после чего горелке дают нормально гореть.
Некоторые LWCO имеют двойную функцию запуска и остановки потока питательной воды, а также остановки горелки. Это устройство называется первичным LWCO. Вторичный LWCO выполняет еще одну функцию: инициировать аварийное отключение и блокировку.
Причины выхода из строя LWCO
Устройства LWCO обычно очень надежны и хорошо работают. Но привести к поломке могут следующие факторы.
Отложения – Конденсатная вода и новая подпиточная вода, поступающие в котел, могут отлагать минералы и твердые частицы.
Перемычки – Иногда перемычки используются как временное средство для диагностики проблемы или обхода цепи для тестирования. Если его не удалить, LWCO не сможет выключить горелку.
Возраст – Большинство производителей предлагают периодическую замену механических и электрических компонентов. В противном случае старение может вызвать короткое замыкание, утечки и выход из строя деталей.
Техническое обслуживание – Правильное техническое обслуживание котла также требует продувки системы LWCO. Но будьте осторожны – неправильная промывка тоже может стать причиной поломки.
Потеря воды – Утечки пара, неисправные конденсатоотводчики и процессы, требующие высокого процента подпиточной воды, могут привести к проблемам котла и LWCO из-за потери воды. Вся ваша система требует надлежащего обслуживания.
В заключение
Устройства LWCO необходимо обслуживать и заменять детали в соответствии с рекомендациями производителя. Эти устройства также необходимо периодически промывать, чтобы предотвратить накопление отложений внутри LWCO. Это относительно недорогие действия, которые могут значительно снизить и предотвратить материальный ущерб и травмы персонала.
Об авторе
Ошибка: ошибка при загрузке документа XSLT. http://www.hsb.com/TheLocomotive/WorkArea/ContentDesigner/ContentInComing.xslt ПРИМЕЧАНИЕ: СЕРВЕР обращается к этому URL-адресу.
Таблица стилей должна начинаться либо с элемента ‘xsl: stylesheet’, либо с элемента ‘xsl: transform’, либо с буквального элемента результата, имеющего атрибут ‘xsl: version’, где префикс ‘xsl’ обозначает ‘http: // www.w3.org/1999/XSL/Transform ‘. Строка 1, позиция 2.
Строка: 1
Должность: 2
в Ektron.Cms.EkXml.XSLTransform1 (String XmlDoc, String XsltDoc, Boolean XsltAsFile, Boolean XmlAsFile, XsltArgumentList XsltArgs, Boolean ReturnExceptionMessage, XmlResolver DocumentResolver, Double cacheInterval, String applicationPathOndexInterval, String applicationPathLan 9: http://www.cacheInterval, String applicationPathLan 9: http: //www.cacheInterval/, String applicationPathLan 9: http://www.cacheInterval.com/sensolver./ TheLocomotive / WorkArea / ContentDesigner / ContentInComing.xslt
Полная статья
Введение
Согласно истории потерь Hartford Steam Boiler и данным Национального совета инспекторов котлов, низкая вода является основной причиной аварий с котлами. .Как устройства отключения при низком уровне воды, разработанные для предотвращения низкого уровня воды, способствуют решению этой проблемы? Что вы можете сделать, чтобы уменьшить потери из-за этих инцидентов? В этой статье обсуждается работа ограничителей низкого уровня воды, проблемы, на которые следует обратить внимание, и шаги, которые вы можете предпринять, чтобы избежать отказов котла, которые приводят к материальному ущербу и возможным серьезным травмам.
Основная причина поломок котлов
Около одной пятой всех происшествий и отказов котлов, о которых сообщается в Hartford Steam Boiler, связано с низким уровнем воды.В некоторые годы оно составляло целых половину. Фактически, за исключением одного или двух лет, низкий уровень воды был основной причиной аварий с котлами на протяжении более двух десятилетий. Почему так трудно контролировать такой главный причинный фактор? Причины разнообразны. Но, рискуя чрезмерным упрощением, их можно резюмировать как потерю воды, отказ от замены воды и неспособность обнаружить ситуацию.
Определение условий низкого уровня воды
Состояние низкого уровня воды в паровом котле – это любая ситуация, при которой вода опускается ниже минимального безопасного рабочего уровня, предусмотренного производителем.Во время работы внезапные изменения потребности в паре могут привести к временному падению ниже этого уровня без каких-либо неблагоприятных последствий, если все работает правильно. Однако, если ситуация продолжается без замены воды, металл, обычно охлаждаемый кипящей водой, теперь должен охлаждаться паром.
Поскольку теплопередача пара не такая быстрая, как кипящей воде, металл нагревается. Когда металл становится слишком горячим, он теряет свою механическую прочность и выходит из строя. Отказы могут варьироваться от кратковременного перегрева с небольшими видимыми повреждениями до небольших выпуклостей или деформации металлических деталей до катастрофического отказа.Жизнь и имущество подвергаются риску, когда котел катастрофически выходит из строя под давлением.
Типы устройств отсечки малой воды
Чтобы предотвратить повреждение и возможные травмы, котлы оснащены отсечкой низкой воды (LWCO). Эти устройства предназначены для определения состояния низкого уровня воды и отключения котла. Горелка остается выключенной до тех пор, пока не вернется вода, после чего горелке дают нормально гореть.
Некоторые LWCO имеют двойную функцию запуска и остановки потока питательной воды, а также остановки горелки.Это устройство называется первичным LWCO. Вторичный LWCO выполняет еще одну функцию: инициировать аварийное отключение и блокировку. Когда это происходит, горелка остается выключенной, пока оператор не исправит ситуацию вручную и не перезапустит котел.
Устройства LWCO обычно очень надежны и хорошо работают. После сбоя, из-за которого уровень воды падает и не пополняется, LWCO также не должен вызывать состояние низкого уровня воды. Но даже при том, что эти устройства в целом надежны, следующие факторы могут привести к поломке.
Причины отказа LWCO
Отложения – Конденсатная вода и новая подпиточная вода, поступающие в котел, приносят минералы и твердые частицы. Поскольку вода превращается в пар, эти минералы и твердые частицы остаются в котле. Они не только собираются в самом котле, но также собираются в трубопроводах, соединяющих LWCO с котлом. Один из распространенных типов LWCO использует поплавок внутри камеры, соединенной с котлом. Он работает так же, как поплавок в унитазе.
Если отложения накапливаются в достаточном количестве внутри LWCO или его соединительного трубопровода, могут произойти две вещи.Либо поплавок не может правильно двигаться вниз, чтобы определить снижение уровня воды. Или вода попадает в чашу, ошибочно указывая на правильный уровень воды. Единственный наиболее частый фактор, вызывающий отказ в этой ситуации, – это неправильное обслуживание LWCO. Поплавковая камера и соединительный трубопровод необходимо регулярно очищать в соответствии с рекомендациями производителя, чтобы они оставались чистыми.
Перемычки – Иногда перемычки используются как временное средство для диагностики проблемы или обхода цепи в целях тестирования.Если их случайно оставить на месте, LWCO не сможет выключить горелку, даже если поплавок работает правильно. Все операторы и специалисты по обслуживанию должны быть внимательны к перемычкам. Если не удалить после временной ситуации, условия низкого уровня воды почти наверняка.
Возраст – Как и любое оборудование, LWCO стареет. Поплавки могут выйти из строя и протечь. Электрические контакты могут оплавиться или покоробиться. Электропроводка и изоляция становятся хрупкими от тепла котла. Большинство производителей предлагают периодически заменять механические и электрические компоненты.Если не заменить, хрупкая проводка или изоляция могут вызвать короткое замыкание. Механические уплотнения, например сильфоны, могут протекать. Механические соединения, такие как пружины поплавкового рычага, могут выйти из строя.
Не воспринимайте LWCO как должное. Хотя электрические и механические части очень надежны, их необходимо периодически заменять. Если вашему LWCO больше 10 лет, вам следует попросить специалиста по обслуживанию внимательно осмотреть проводку и контакты во время следующего планового внутреннего осмотра.
Техническое обслуживание – Периодическая замена механических и электрических компонентов является лишь частью необходимого технического обслуживания для обеспечения надлежащей работы. Другой вариант – очистка поплавковой камеры и соединительных линий. Однако неправильная продувка также может вызвать повреждение, особенно в котлах высокого давления. Очистка осуществляется путем медленного открытия клапанов в дренажной линии LWCO. Поток вымывает поплавковую камеру и соединительный трубопровод. Если клапаны открываются слишком быстро, возникающий в результате поток может привести к рывку поплавка вниз в поплавковой камере.Это может вызвать повреждение как поплавка, так и механических рычагов. Ваш сервисный техник или оператор котла должны быть осторожны, чтобы медленно открывать вентиль на котле высокого давления.
Потеря воды – Состояние низкого уровня воды не может возникнуть, если вода не покидает котел и систему и не заменяется. Утечки пара, неисправные конденсатоотводчики и процессы, требующие высокого процентного содержания подпиточной воды, могут внести свой вклад в причинные факторы, которые приводят к проблемам котла и LWCO. Вся ваша система требует надлежащего обслуживания для продолжения надежной работы.
Мало воды, высокий риск
Что происходит в паровом котле высокого давления, когда уровень воды становится слишком низким, а горелка не выключается? Ответ «Это зависит от обстоятельств» может показаться неожиданным. Низкий уровень воды может вызвать целый ряд повреждений.
На одном конце спектра – кратковременное состояние, которое приводит к небольшому или отсутствию видимых повреждений. Все, что видно, – это явные признаки обесцвечивания металла. Металлургическое испытание на твердость может выявить перегретые участки.Умеренная степень повреждения может включать в себя основную топочную трубу и дымовые трубы в дымоходном котле. Они могут слегка прогнуться или прогнуться. В водотрубном котле стенки топки могут прогибаться.
Другая крайность – это катастрофический отказ котла под давлением. Одна такая неудача произошла несколько лет назад на востоке США. Котел морского типа с дымовыми трубами подавал пар в процесс под давлением около 125 фунтов на квадратный дюйм. Когда он катастрофически выходит из строя, законы физики лучше всего описывают движение котла.
Давление на миллион фунтов
Из-за недостатка воды труба печи перегревалась и ослабевала. Из-за того, что она провисла или забилась, как это часто называют инспекторы котлов, сварной шов между трубой печи и трубной решеткой вышел из строя. Полное рабочее давление котла затем ударилось о заднюю дверцу, которая обычно принимает только давление дымовых газов; несколько дюймов воды. Исходя из диаметра двери, давление пара (125 фунтов на кв. Дюйм) вызывало приложение силы почти в 1 миллион фунтов к двери!
Дверь весом около 4000 фунтов была оторвана от котла и выброшена через верхнюю дверь.Он пролетел более 300 футов в воздухе, достигнув высоты более 20 футов, прежде чем приземлиться в кузове пикапа, поджег грузовик и несколько близлежащих автомобилей из-за горячего огнеупора. Котел на 40 000 фунтов, как того требовали законы физики, толкнули в противоположном направлении. Он пробил стену из цементных блоков, разрывая соединения трубопровода природного газа при движении.
К счастью, в этом инциденте не было серьезных травм. Мы подсчитали, что дверь в 4000 фунтов оставила котел со скоростью около 90 миль в час, преодолев расстояние 300 футов в воздухе.Котел на 40 000 фунтов первоначально двигался со скоростью 30 миль в час, хотя и на короткое расстояние, прежде чем ударился о стену.
Какие факторы послужили причиной этого драматического инцидента? Не более чем перемычка на LWCO. Нам не удалось определить, почему и как перемычка была размещена на LWCO, но она не позволяла устройству отключать горелку при низком уровне воды. Результаты были отрезвляющими и должны предупредить владельцев и операторов котлов о том, что котлы и их предохранительные устройства, хотя и очень надежные при правильном обслуживании и эксплуатации, никогда не должны восприниматься как должное.
Резюме
Что можно сделать, чтобы предотвратить такие инциденты? Владельцы и операторы должны понимать, что устройства LWCO необходимо обслуживать и заменять детали в соответствии с рекомендациями производителя. Эти устройства также необходимо периодически промывать, чтобы предотвратить накопление отложений внутри LWCO. Это относительно недорогие действия, которые могут значительно снизить и предотвратить материальный ущерб и травмы персонала.
Ошибка: ошибка при загрузке документа XSLT. http: // www.hsb.com/TheLocomotive/WorkArea/ContentDesigner/ContentInComing.xslt ПРИМЕЧАНИЕ: СЕРВЕР обращается к этому URL-адресу.
Таблица стилей должна начинаться либо с элемента ‘xsl: stylesheet’, либо с элемента ‘xsl: transform’, либо с буквального элемента результата, имеющего атрибут ‘xsl: version’, где префикс ‘xsl’ обозначает ‘http: // www.w3.org/1999/XSL/Transform ‘. Строка 1, позиция 2.
Строка: 1
Позиция: 2
в Ektron.Cms.EkXml.XSLTransform1 (String XmlDoc, String XsltDoc, Boolean XsltAsFile, Boolean XmlAsFile, XsltArgumentList XsltArgs, Boolean applicationPath, Boolean secureOverride)
XSLT: http: // www.hsb.com/TheLocomotive/WorkArea/ContentDesigner/ContentInComing.xslt
Заявление об отказе от ответственности:
Все рекомендации являются общими руководящими принципами и не претендуют на полноту или исчерпывающий характер, а также не предназначены для замены информации или инструкций от производителя вашего оборудования. С конкретными вопросами обращайтесь к представителю по обслуживанию оборудования или производителю.
наверх
OESP Производитель года Профиль: Carlin / Hydrolevel
Стивен Беннет
Carlin / Hydrolevel, который недавно переехал в расширенные помещения в Норт-Хейвене, Коннектикут., была названа производителем года специалистами в области нефтедобычи и энергетики (OESP).
Номинация Carlin / Hydrolevel, представленная комитету по наградам, подчеркнула историю Carlin / Hydrolevel по предоставлению «качественных продуктов, отвечающих текущим потребностям отрасли», – сказала Джуди Гарбер, исполнительный директор OESP.
«Компания разрабатывает и производит продукты и предоставляет техническую поддержку, необходимую тем, кто устанавливает и обслуживает их продукты», – сказал Гарбер по электронной почте.«Их полевой персонал всегда готов обучать своих клиентов работе как со старыми, так и с новыми продуктами». Гарбер добавил: «Когда вас приглашают пройти тренинг на собрании местного отделения, ответ -« Да »».
Корпоративный член OESP, Carlin / Hydrolevel также является стойким сторонником программы Oil Heat Cares. И Carlin, и Hydrolevel являются подразделениями C. Cowles & Co. Материнская компания недавно перенесла Hydrolevel и другие подразделения со своей давней базы в Нью-Хейвене, штат Коннектикут., в место в Норт-Хейвене; он перевез Карлина из Ист-Лонгмидоу, штат Массачусетс, на новое место. Carlin – относительно недавнее приобретение, сделанное по ряду причин, которые резюмировал Билл Монтгомери, директор по продажам Hydrolevel.
«Мы всегда знали, что Carlin производит прекрасные продукты», – сказал Монтгомери. «Они являются отраслевым стандартом». Carlin и Hydrolevel занимаются одним и тем же бизнесом – водонагреватели и котлы – так что «была определенная синергия», – сказал Монтгомери. «Мы чувствовали, что это естественно.«Карлин был изобретателем электронного воспламенителя», – отметил Монтгомери.
Поскольку Карлин базировался «довольно близко к тому месту, где мы находились», – сказал Монтгомери, – «мы могли бы сохранить некоторый ключевой персонал, и, конечно же, мы хотели объединить фабрики по логистическим и экономическим причинам».
Новое место в Норт-Хейвене – это бывший завод Marlin Firearms, который включает 225 000 кв. Футов производственных площадей и 50 000 кв. Футов офисных и учебных помещений.
По словам Монтгомери, компания
Hydrolevel имеет опыт в разработке, тестировании и производстве средств управления.Недавно он обновил линейку основных средств управления Carlin. «Это был наш первый шаг [после приобретения] – полная модернизация их основных средств управления, которые управляют горелкой. Затем мы сделали то же самое с твердотельными запальниками. Теперь у нас есть новый, который, как нам кажется, лучший из всех, что мы когда-либо выпускали ».
Carlin была основана в 1949 году Джоном Э. Карлбергом и его партнером Бернардом Линдбергом. Они получили название компании от своих фамилий. Carlin быстро расширилась, развивая процветающую экспортную торговлю в Германии, Бельгии, Норвегии, Швеции, Голландии, Дании и Франции в дополнение к своим дилерским центрам по всей территории Соединенных Штатов.Carlin Co. спроектировала все производимые ею горелки и обучила своих дилеров техническим аспектам жидкотопливных горелок – упор на образование и обучение, которое продолжается и по сей день, и одна из причин, по которым OESP удостоила Carlin / Hydrolevel уважения.
Hydrolevel Co. была основана в 1965 году Майклом ДеЛеонардисом. Согласно «The Hydrolevel Story», резюме ее начала, опубликованное компанией, взрыв котла в здании New York Telephone на Манхэттене 3 октября 1962 года, унесший жизни 21 человека, привлек внимание ДеЛеонардиса, потому что это был вызвано необнаруженным состоянием маловодья; Так случилось, что ДеЛеонардис из Фармингтона, штат Нью-Йорк.Ю., в то время экспериментировал с электронным водомером для паровых котлов. ДеЛеонардис разработал свою идею в Италии, где до Второй мировой войны обучался на инженера-паровоза. Согласно истории, после иммиграции в Соединенные Штаты он усовершенствовал свои идеи, работая над паровыми котлами на борту судна на Бруклинской военно-морской верфи. Используя воду в качестве электрического проводника, ДеЛеонардис разработал систему управления с использованием датчика «зонд». Электронное управление контролирует уровень котловой воды без использования движущихся частей, которые могут изнашиваться и заедать.Был включен инновационный механизм задержки по времени, который позволил использовать зонд в «бурной воде» парового котла без короткого включения горелки. Он поделился своей идеей с New York Telephone, которая занималась исследованием того, как избежать повторения трагического взрыва. Телефонная компания признала преимущества этой конструкции, и в 1965 году электронное управление было установлено для всех зданий New York Telephone. Гидролевел был основан как компания, был запущен товарный знак Safgard и началось производство первого зондового ограничителя обводненности, сообщается на сайте Гидролевель.
Сегодня Hydrolevel применяет свою проверенную технологию в линейке комбинаций предела температуры / отсечки по низкому уровню воды, отсечки по низкому уровню воды для паровых и водогрейных котлов, многоцелевых регуляторов уровня в резервуарах и контроллеров конденсатных насосов. Регуляторы подачи пара Hydrolevel включают программируемый податчик воды VXT, устройство отключения пены CycleGard, устройства управления Mini серии 1100 и устройства отключения серии 500 для коммерческих котлов. Новый регулятор Fuel Smart HydroStat выполняет функцию отключения при низком уровне воды, а также контроля предела температуры и сброса температуры котла.
Cowles & Company была основана в Нью-Хейвене в 1838 году. Компания превратилась из производителя фонарей для конных экипажей в компанию по прецизионной штамповке металла, производящую компоненты для американских и японских автопроизводителей.
Сегодня, имея шесть производственных подразделений, C. Cowles & Company занимается литьем пластмасс под давлением, коммерческим освещением, автомобильными аксессуарами, системами управления котлами, а также горелками, средствами управления и запальниками для отопительной промышленности.
OESP претендует на номинацию на премию 2016 года
Ежегодно Национальная ассоциация профессионалов нефтегазовой отрасли отмечает выдающиеся достижения на своем ежегодном банкете с наградами, который проводится во время конференции Ассоциации.Награда «Производитель года 2015» досталась компании Carlin / Hydrolevel.
Комитет по наградам
OESP, состоящий из шести судей, представляющих ассоциацию, запрашивает резюме производителя года 2016 и различные другие награды, которые он присудит в следующем году. Резюме «Производитель года» включает, помимо прочего, следующие критерии: членство в ассоциации, заметки об основных вкладах, внесенных в сферу образования, и примеры того, как компания помогла выполнить образовательную миссию OESP.
Джуди Гарбер, исполнительный директор OESP, сказала, что организация признает все сегменты отрасли на протяжении большей части своих 62 лет. «Все началось с первой награды, премии Хью Макки, которая была вручена Чарльзу Грейсу еще в 1969 году», – сказал Гарбер по электронной почте. Она объяснила, как проходит процесс отбора на премию «Производитель года» и другие награды.
«Каждый год мы призываем людей подавать резюме по всем пяти нашим категориям. Независимо от категории, ключевые критерии должны быть включены в это резюме, и это включает в себя нашу образовательную миссию.Подробности можно найти на сайте www.thinkoesp.org. Все резюме необходимо получить не позднее 1 апреля.
В следующем году в Фоксвудсе, штат Коннектикут, состоится новое мероприятие – Eastern Energy Expo. Ежегодный банкет с наградами состоится во вторник, 24 мая.
Пределы влажности гидравлических и смазочных жидкостей
Чтобы обеспечить требуемую доступность оборудования, необходимо регулярно проверять степень загрязнения твердыми частицами и контролировать содержание воды в неводных смазочных материалах.Чувствительные приложения и компоненты часто классифицируются в соответствии с их допустимым пределом содержания воды в миллиграммах / килограммах (мг / кг) или частях на миллион (ppm).
В лаборатории это значение обычно измеряется методом Карла Фишера. В результате получается сумма свободной и растворенной воды. Однако вода причиняет ущерб только в том случае, если она свободна. Растворенная вода не проблема. Каждая смазка содержит растворенную воду. Без знания соответствующего предела растворимости (насыщения) используемой жидкости невозможно интерпретировать результаты метода Карла Фишера.Таким образом, использование надлежащих методов измерения и определение индивидуального предела растворимости воды являются важными предпосылками для реализации современных стратегий технического обслуживания.
Бесплатная вода и ее последствия
Свободная вода ускоряет разложение масла из-за гидролиза жидкостей на основе сложных эфиров или реакции таких добавок, как диалкилдитиофосфат цинка (ZDDP) и сульфонат кальция. Липкие вещества, образующиеся в результате этих реакций, могут привести к выходу из строя клапана в масляных системах управления, а также к сокращению срока службы фильтров.Образование льда редко создает проблемы. Однако вода вызывает повышенный износ из-за кавитации внутри насосов и клапанов, коррозии и снижения несущей способности масляных пленок. Срок службы роликовых подшипников снижается уже при относительно низком уровне загрязнения водой. Игнорирование этой проблемы может привести к серьезным повреждениям с большими затратами.
Основы воды
Вода в гидравлических и смазочных жидкостях может находиться во всех трех физических состояниях – твердом, жидком и газообразном.Вода в виде газа находится в воздухе, окружающем агрегаты, а также в растворенной форме в отдельных рабочих жидкостях. Вода в жидкой форме обычно не должна содержаться в смазочных материалах, потому что это приведет к увеличению эксплуатационных расходов из-за проблем, упомянутых ранее.
Чтобы лучше понять изменение физического состояния от некритического водяного пара к вредным водяным каплям, необходимо более подробно изучить наиболее важные законы.
Влажность (относительная влажность)
Основные принципы работы с газом объясняются законом Дальтона (рис. 1).
Рисунок 1: Закон Дальтона для воздуха
Воздух в основном состоит из молекул азота и кислорода, а также из меньшего количества других газов и молекул воды. В закрытом помещении эти компоненты будут вызывать частичное давление на стены. P _w – парциальное давление воды.Если расстояние между молекулами достаточно велико по сравнению с их диаметром, и если нет других взаимодействий, то применяется закон Дальтона. Это означает, что общее давление воздуха равно сумме парциальных давлений всех компонентов. Если давление насыщенного пара (P _WS) установилось в объеме воздуха, максимальное количество молекул воды должно быть найдено в газе. Если количество молекул воды увеличится, это вызовет конденсацию, то есть капли воды или воду в жидкой форме.На практике относительная влажность играет более важную роль. Рисунок 2 описывает отношения.
Рисунок 2: Зависимость между давлением насыщенного пара (P _WS), парциальным давлением (P _W) и относительной влажностью (rH)
Давление насыщенного пара
В воздушном слое над поверхностью определенной жидкости сбалансированное давление пара могло бы быть результатом, если бы воздушный слой выше был встроен.Величина давления пара зависит от температуры и типа жидкости. Предел давления насыщенного пара преобладает, если уровень конденсации и уровень испарения уравновешены. Повышение температуры приводит к значительному увеличению давления насыщенного пара (рис. 3).
Рисунок 3: Пример зависимости между температурой и относительной влажностью
Активный отдых на воде
Активность воды (_w) служит мерой свободных молекул воды, содержащихся в материале (жидком или твердом).Математическая корреляция между давлением насыщенного пара и активностью воды показана на рисунке 4. Активность воды определяется как отношение давления водяного пара над материалом к давлению насыщенного пара над чистой водой.
Рисунок 4: Активность воды
Давление водяного пара над соответствующим материалом / жидкостью зависит от характеристик материала, например, от типа базового масла и присадок.Активность воды изменяется в зависимости от фактического содержания свободно движущихся молекул воды и служит мерой фактического значения разницы по сравнению с пределом насыщения. Это означает, что он может увеличиваться или уменьшаться во время использования жидкости в зависимости от таких факторов, как изменение добавок или образование продуктов старения. Этот аспект особенно необходимо соблюдать, когда речь идет об определении конкретных кривых насыщения для определенного типа масла. Следовательно, математическая зависимость между значением предела насыщения и содержанием воды (ppm) изменится.Кроме того, активность воды (насыщение) существенно зависит от температуры. За исключением газов, изменение давления незначительно, поскольку это более или менее несжимаемые жидкости.
Методы определения содержания воды
Есть несколько методов определения содержания воды. Их можно дифференцировать в зависимости от того, измеряется ли содержание воды в растворенной форме или определяется абсолютное содержание воды, т.е. помимо измерения растворенной воды учитывается также и свободная вода.Общие методы включают FTIR и метод Карла Фишера. На практике также используются простые скрининговые тесты, чтобы приблизительно оценить, содержится ли вода. Среди наиболее часто используемых тестов – визуальная оценка, тест на треск и метод встряхивания.
Измерение влажности / активности воды
Относительная влажность обычно измеряется с помощью электрических датчиков. В смазочных материалах в основном используются емкостные датчики влажности. На рисунке 5 показана основная конструкция.
Рисунок 5: Принцип конструкции емкостного датчика влажности
Проницаемый для водяного пара электрод служит контактным слоем для образца. Под этим электродом, покрытым благородным металлом, находится диэлектрик, электрические характеристики которого регулируются в зависимости от относительной влажности. Его аналог располагается внизу на базовой подложке из стекла или пластика. Его конструкция похожа на пластинчатый конденсатор.За счет диффузии свободно движущихся молекул воды устанавливается баланс влажности. Результат всегда сравнивается с максимальной растворимостью среды (насыщение).
Расчет корреляции с абсолютным содержанием воды в ppm или мг / кг возможен только при знании предела растворимости и определении кривой насыщения (рис. 3). Точность имеющихся датчиков составляет от 2 до 5 процентов относительной влажности.
Определение воды с помощью FTIR
FTIR основан на том факте, что поглощение отдельных молекул внутри смазки варьируется в зависимости от их типичного связывания.Устройство FTIR сравнивает спектр текущего образца с соответствующими данными свежего масла. Спектр загрязненного водой образца отработанного масла отличается от свежего образца в том, что касается его колебаний ОН при волновом числе от 3650 до 3150 см-1. Посредством интенсивности полос или расчета площади в этом диапазоне волновых чисел можно определить содержание воды в соответствии с законом Бера-Ламберта (рисунок 6).
Рисунок 6: Спектры свежего и отработанного масла HLP-масла, содержащего 2265 частей на миллион воды
Если свежий спектр изменяется из-за изменения содержания смазочного материала, или если использованный смазочный материал смешивается с другим типом, или если группы ОН повышаются из-за разложения масла, могут возникнуть значительные различия в расчетных значениях содержания воды.Следовательно, необходимо учитывать все возможности при оценке результатов FTIR, чтобы избежать неправильной интерпретации. Следовательно, минимальный предел в 1000 ppm кажется правдоподобным. Максимальный предел достигается, когда капли воды выглядят неоднородными. Следует избегать использования этого метода для смазочных материалов с пределом насыщения ниже 1000 ppm.
Определение воды по методу Карла Фишера
Точно определить содержание воды в смазочном или гидравлическом масле непросто.Некоторые вещества требуют титрования. Кулонометрическое титрование по Карлу Фишеру основано на электрохимическом методе. Устройство состоит из двух компонентов – титратора Карла Фишера и встроенной печи. Определенное количество пробы масла помещается в стеклянный флакон и герметично закрывается через перегородку (рис. 7 ). Затем стеклянный флакон помещают в печь и прокалывают перегородку канюлей. Азот заливается в образец, а затем в сосуд для титрования.В процессе нагрева вода в пробе масла испаряется (водяной пар). При использовании этого метода в сосуд для титрования попадает только водяной пар, который был поглощен потоком азота. Полностью исключены побочные эффекты от добавок.
Рисунок 7: Титратор Карла Фишера с пробирками для образцов
Уровень водонасыщенности различных типов жидкостей
Предел насыщения смазки зависит от качества материала, например.g., тип базового масла, присадки, загрязнения или компоненты из-за разложения. Предельное значение изменяется в зависимости от фактического количества свободных молекул воды. Этот параметр меняется в течение срока службы гидравлических и смазочных жидкостей в зависимости от изменений в жидкости. Этот аспект особенно важен, когда необходимо определить кривые насыщения для конкретных масел, поскольку математическая зависимость между пределом насыщения и значением воды в ppm свежего продукта может измениться через некоторое время использования.
Что касается моторных масел, это обычно означает, что растворимость в воде при той же температуре снижается, потому что присадки расходуются и, таким образом, больше не доступны для связывания молекул воды. Для большинства гидравлических жидкостей и циркуляционных смазок растворимость в воде увеличивается при использовании жидкостей из-за увеличения количества полярных составляющих в результате увеличения количества продуктов старения. Они, в свою очередь, могут связывать дополнительные молекулы воды.
В лаборатории Oelcheck было проанализировано несколько сотен проб масла с различными пакетами присадок и различной вязкостью.Абсолютное содержание воды определялось кулонометрическим методом Карла Фишера, а активность воды (относительная влажность) – датчиками воды. Перенасыщенные образцы были исключены. Среди проб свежего масла были проанализированы пробы отработанного масла из различных компонентов. На рисунке 8 показаны некоторые типичные уровни насыщения различных гидравлических жидкостей. Видны узкие диапазоны из-за изменения пакетов присадок и различных влияний. На рисунке 9 показаны предельные значения обычных смазочных материалов.
Рисунок 8: Диапазоны водонасыщенности различных гидравлических жидкостей

Рисунок 9: Диапазоны водонасыщенности различных смазочных материалов
Технические характеристики и предельные значения
Осознавая негативные последствия, вызванные наличием свободной воды в гидравлических и смазочных жидкостях, несколько производителей и организаций по стандартизации опубликовали руководящие принципы и предельные значения, касающиеся допустимого содержания воды.В таблицах 1 и 2 приведены некоторые примеры жидкостей на основе синтетических и минеральных масел.

Таблица 1: Предельные значения содержания воды в минеральных маслах (определение по методу Карла Фишера)

Таблица 2: Предельные значения содержания воды в синтетических жидкостях (определение по методу Карла Фишера)
Предельные значения приведены только для абсолютного содержания воды.Действительно, необходимо доказать, что определенные предельные значения не были превышены. Это привело к тому, что корреляция между значениями датчиков влажности в процентах относительной влажности и абсолютным содержанием воды (ppm или мг / кг) была определена и сохранена как «калибровка». Пока стандарты максимального уровня относительной влажности указываются только некоторыми производителями фильтров и датчиков влажности.
Корректировка существующих спецификаций, руководств и стандартов путем указания максимального уровня относительной влажности / активности воды может иметь значение по техническим и экономическим причинам.Это существенно упростило бы использование датчиков влажности, поскольку отпадало бы необходимость определять кривые насыщения, а математической корреляцией можно было бы пренебречь.
На рисунке 10 показано объяснение с вероятными предельными значениями для использования датчиков влажности на основе измеренных значений (относительная влажность).
Рисунок 10: Пример простой оценки относительной влажности смазочных материалов
Помните, что вода обычно является жидким источником загрязнения смазочного материала.Измерение и наблюдение относительной влажности / активности воды может служить ранним индикатором возможного образования вредной свободной воды. Чтобы оценить риск и предпринять необходимые меры для предотвращения серьезных повреждений, полезно знать уровень насыщения используемой жидкости. Поэтому рекомендуется установить дополнительные предельные значения максимальной относительной влажности по сравнению со значением насыщения.
Датчики уровня воды и датчики уровня жидкости
Датчики уровня используются для определения уровня веществ, которые могут течь.К таким веществам относятся жидкости, суспензии, гранулированный материал и порошки. Измерения уровня могут проводиться внутри контейнеров или это может быть уровень реки или озера. Такие измерения можно использовать для определения количества материалов в закрытом контейнере или потока воды в открытых каналах.
RS Hydro предлагает на продажу и в аренду широкий спектр датчиков давления, ультразвуковых, открытых каналов, радарных и емкостных датчиков и преобразователей уровня. Для получения дополнительной информации о поставляемых нами датчиках уровня и преобразователях выберите один из следующих вариантов:
Датчики уровня давления
Датчики уровня гидростатического давления – это погружные датчики, используемые для измерения уровня жидкостей (включая коррозионные жидкости) в глубоких резервуарах или воды в резервуарах.Регистраторы уровня воды под давлением обеспечивают точность и надежность в широком диапазоне приложений.
Ультразвуковые преобразователи уровня воды
Бесконтактные ультразвуковые датчики уровня излучают ультразвуковые (от 20 кГц до 200 кГц) акустические волны от преобразователя, который также обнаруживает и измеряет отраженные волны. Этот тип датчика идеально подходит для измерения сыпучих материалов, таких как песок, цемент, зерно, рис и пластиковые гранулы, а также жидкостей с высокой вязкостью, таких как суспензии, тяжелое масло, смазка и латекс.
Емкостные датчики уровня
Часто называемые RF из-за радиочастотных сигналов, которые поступают в емкостные цепи, этот тип датчиков отлично подходит для измерения широкого диапазона жидкостей, шламов и твердых тел. Датчики уровня емкости могут использоваться для измерения сред с диэлектрической проницаемостью от 1,1 до 90. Датчики уровня емкости прочны, не содержат движущихся частей, легко чистятся и просты в использовании.
Радарные датчики уровня
Также известные как микроволновые датчики уровня, радарные датчики уровня идеально подходят для использования в условиях, когда температура меняется, а также во влажной, пыльной или парообразной среде.Микроволны способны проникать сквозь слои температуры и пара, что может быть проблематичным для других типов датчиков уровня воды. Объекты с высокой диэлектрической проницаемостью, такие как металл и проводящая вода, будут отражать микроволны. Conversley, среды с низкой диэлектрической проницаемостью (стекло, пластмассы, продукты питания, бумага) будут поглощать микроволны в разной степени.
Радарные датчики уровня воды
идеально подходят для использования в вакууме, поскольку микроволны обладают электромагнитной энергией и не требуют молекул воздуха для распространения.
.

Озеро Верхнее	Озеро Мичиган-Гурон	Озеро Св.Клер	Озеро Эри	Озеро Онтарио
Дулут, Миннесота	Лудингтон, Макино-Сити, Харбор-Бич , Мичиган	Сент-Клер-Шорс, Мичиган	Толедо, Кливленд, Фэйрпорт , Огайо	Рочестер, Освего , Нью-Йорк
Маркетт К.G. , Pt Iroquois, MI	Milwaukee, WI	Belle River, ON	Порт-Стэнли, Порт-Колборн, ON	Port Weller, Toronto, Cobourg, Kingston, ON
Michipicoten, Thunder Bay, ON	Фессалон, Тобермори, ON

Как пользоваться водяным уровнем для горизонта фундамента

Как пользоваться водяным уровнем: точно и несложно

Настройка водяного уровня

Как пользоваться водяным уровнем

Потолок

Стены

Фундамент

Сложности использования

Как пользоваться гидроуровнем при строительстве фундамента

Принцип работы прибора

Выравнивание фундамента по горизонту

Разметка фундамента

Выставление опалубки и заливка фундамента

Кладка стен

Заливка воды в прибор

Гидроуровень – как пользоваться простым устройством для стройки и ремонта?

Необходимые инструменты

Разберемся, что это за инструмент!

Как работает водяной уровень – давайте разбираться!

Как использовать гидроуровень для фундамента?

Водяной уровень: как пользоваться гидроуровнем

Для чего используют водяной уровень (гидроуровень)

Что из себя представляет гидроуровень

Использование водяного уровня на видео

Водяной уровень: как пользоваться гидроуровнем

Для чего используют водяной уровень (гидроуровень)

Что из себя представляет гидроуровень

Использование водяного уровня на видео

Водяной уровень (Гидроуровень) — как проводить замеры, как сделать: tvin270584 — LiveJournal

Что такое гидроуровень и как им правильно пользоваться?

Что такое гидроуровень?

Итак,

Принцип работы водяного уровня

Сфера применения и принцип работы

Самостоятельное изготовление инструмента

Правила использования гидроуровня

Нанесение горизонтальной линии по всему периметру помещения

Перенос отметки в соседнее помещение

Нюансы использования водяного уровня

Для чего он нужен?

Как правильно пользоваться водяным уровнем?

Плюсы и минусы

Водяной уровень своими руками

Что такое водяной уровень?

Цели использования

Как работать с водяным уровнем?

Подробная инструкция использования гидроуровня – ДомЭксперт

КАК СДЕЛАТЬ И КАК ПОЛЬЗОВАТЬСЯ ГИДРОУРОВНЕМ | Своими руками

Гибкий водяной уровень с резер­вуаром.

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Гидроуровень строительный как пользоваться | DEPSTROI.RU

Инструкции по гидростату 3100pg1

Использование соляной кислоты в домашних бассейнах

Поддержание правильного химического состава воды

Что такое соляная кислота?

Достижение оптимального pH для вашего бассейна

Снижение щелочности воды

Общие инструкции и указания по безопасности соляной кислоты

Очистка домашнего бассейна

Считывание уровней pH

Заключение

NOAA Лаборатория экологических исследований Великих озер

Индивидуальные данные станции

Средний уровень воды в озере (1918 г. – настоящее время)

Главные посты (1860-настоящее время)

Текущие уровни

Прочие графики текущего уровня

Колебания уровня воды в разных временных масштабах

Гидрографы

Официальные согласованные прогнозы

Продукция сезонного гидрологического прогнозирования Великих озер (экспериментальная)

Многолетние прогнозы на основе последних исследований климата

Краткосрочные уровни воды и метеорология

Дополнительные ресурсы

Отсечка низкого уровня воды – что я могу сделать, чтобы предотвратить низкий уровень воды?

Условия низкого уровня воды

Типы устройств отсечки малой воды

Причины выхода из строя LWCO

Гибкий водяной уровень с резервуаром.
