Как починить наушники, если один не работает или порвался провод. Ремонт штекера

Рано или поздно каждый человек столкнется с тем, что наушники для телефона (или один наушник) перестают работать и задумается над вопросом: «Как починить наушники?». Для этого нехитрого процесса нужно запастись временем, знаниями и необходимыми инструментами.

Что делать если один наушник не работает?

Когда сломались наушники необходимо взяться за мультиметр/тестер/вольтметр. Тестирование производится посредством проверки проводов. Характерный звук, который издает оборудование, информирует владельца о том, что в проводах нет обрывов. А вот тишина ясно дает понять, что проблема кроется как раз в кабеле наушников. Поэтому для проверки целостности проводов лучше всего использовать какой-либо тестер, чтобы определить причину, по которой перестал работать один наушник.

Как провести тестирование:
  1. Около штекера и динамика наушника делаются два разреза.
  2. После этого на проводах будет видна защитная обмотка. Обычно она прозрачная. Обмотку нужно снять. Все это нужно делать аккуратно.
  3. Чтобы удостовериться в целостности провода нужно взяться за измерительное оборудование. Если это мультиметр, то нужно черный и красный щуп расположить в местах разреза. Если слышен характерный писк, то, значит, провода целые.
  4. Если измерительное оборудование продолжает издавать звук, то нужно сделать еще один разрез между первыми двумя. Это действие нужно повторять до тех пор, пока мультиметр не обнаружит место поломки.
  5. Таким образом, постепенно делая разрезы можно сузить круг поисков до участка кабеля длиной в пару сантиметров.
  6. Если же мультиметр продолжает издавать звуки на всех участках кабеля, то, значит, проблема не в нем.

Порвался провод у наушников. Как починить?

Можно ли починить наушники, если порвался кабель?

  1. Первым делом, если не работают наушники, необходимо озаботиться снятием изоляции и защитной обмотки. Для этого понадобятся специальные кусачки (или нож). Достаточно очистить всего 1.25 сантиметра, а затем продолжать разрез уже в нужном направлении для того, чтобы найти место облома или разрыва проводов.
  2. При этом нужно учитывать, что наушники от телефона состоят обычно из двух проводов, которые соединены вместе. При каждом проводе есть еще заизолированный (сигнал) и оголенный (заземление) провода.
  3. Теперь пришло время обрезать провод от наушников. Его необходимо разрезать точно пополам. Может быть такое, что провод расщепится. Для того чтобы избежать электрического повреждения шнура нужно укоротить обе половинки шнура на одинаковую длину.
  4. Если сломан только один провод, то можно приступить к спайке минуя обрезание и сращивание. Это сократит время, но результат будет такой же.
  5. После проведенных манипуляций нужно надеть термоусадочную трубку. Она похожа на изоляцию наушников.
  6. После этого необходимо обрезать защитную обмотку.
  7. Скрутить провода.
  8. Запаять все соединения.
  9. Нагреть термоусадочную трубку феном для того, чтобы она сжалась в размерах.

Ремонт наушников без паяльника

Кстати, когда сломались наушники, некоторые люди задаются вопросом «Можно ли починить наушники без паяльника?». Ответ прост — нет. Все детали гарнитуры нужно будет обязательно спаять. Поэтому если сломались наушники или если один не работает без этого важного инструмента не обойтись.

Читайте также:

Ремонт штекера

Если же причина, по которой не работают наушники не в кабеле, то, значит, сломался штекер от наушников. Тогда возникает вопрос «Как починить штекер?». Чтобы его починить придется купить новую деталь. При этом важно обратить внимание на количество контактов. Штекеры от наушников можно разделить на две группы – монофонические и стереофонические.

Итак, после приобретения нового штекера, первым делом нужно избавиться от старого. Если он скручивается, то половина проблем снимается сама собой. А вот если штекер от наушников припаян к проводам, то нужно будет его аккуратно срезать.

Теперь нужно оголить провода непосредственно самого кабеля. После этого отделить все провода друг от друга и скрутить их концы. Затем подсоединить медный провод к гильзе. Другие два провода соединить с кольцом и кончиком. Это два других контакта на штекере.

Главное, подсоединить только медный провод к гильзе, а два других провода можно подсоединять в любом порядке. Для них нет специального цветового кода. После этого нужно соединить и заизолировать. Если ничего не работает, то, значит, что-то неправильно подключено.

Как отремонтировать наушники с регулировкой звука или с микрофоном

Наушники с микрофоном практически ничем не отличаются от всех остальных, но для того, чтобы знать, что делать нужно иметь некоторые представления о том, как работает кнопка микрофона или регулятор звука. Причины, по которым такие наушники ломаются такие же, как и у обычной гарнитуры — повреждение провода, штекера или одного наушника.

В редких случаях провод может попросту растянуться. В этом случае место поломки можно определить на ощупь, так как провод уменьшается в толщине. Чтобы избавиться от этого дефекта нужно зачистить провода, подержать их над огнем (это нужно для того, чтобы удалить защитное лаковое покрытие), залудить концы и спаять их. Для дополнительной защиты можно использовать «кембрик» поместив его на место пайки.

В случае если микрофон начал передавать звук худшего качества, можно разобрать его и протереть головку микрофона спиртом, но при этом важно следить за тем, чтобы волокна ткани не остались на поверхности. Пыль, грязь или влага негативно воздействует на эту деталь.

Видео-инструкция

Так как процесс починки наушников довольно сложный лучше всего руководствоваться видеоматериалами:

В этом видео подробно описывается весь процесс. Запаситесь временем, терпением и необходимыми инструментами, чтобы починить наушники с микрофоном.

Как починить провод наушников без паяльника

Паяльник в наши дни есть далеко не у всех. А вот наушники имеются практически у каждого, а то и не одни. И как все знают, любым наушникам свойственно дохнуть… И как всегда не вовремя. Так что сегодня будем выкручиваться и вы узнаете как починить наушники без паяльника. Из инструментов потребуется только нож, зажигалка и скотч 🙂

Конечно такой ремонт трудно назвать идеальным. Но он идеально подходит, например, если Вас ждет многочасовая поездка на электричке, а наушники скоропостижно скончались самым подлым образом.

Если вам лень читать много буковок, то специально для этой статьи я снял ролик, в котором показан весь процесс ремонта

Это мой второй «шедевр» для Ютуба, так что любой Ваш фидбэк очень приветствуется

Нужен донор

Запаять наушники без паяльника, увы не получится. Конечно, при желании, можно и раскаленным гвоздем паять. Но для этого уже нужно уметь паять. Да и олово с канифолью все равно потребуются…

Единственная трудность, которая может возникнуть по пути, заключается в том, что потребуется заведомо рабочий AUX — кабель или разъем от других, работающих наушников с куском провода.

AUX-кабель приобрести дешевле наушников, но в нем нет микрофона, поэтому если у Вас гарнитура то придется смириться с тем, что она будет урезана в полномочиях и лишиться микрофона и кнопочек. Зато как приятно когда не работающие наушники запоют, а отсутствие кнопочек можно пережить.

AUX- кабель сейчас продается в любом ларьке и переходе за абсолютно смешные деньги. Нужен он обычно для подключения вашего аудио устройства(телефон, плеер…) к сабвуферу или авто-магнитоле.

Спасибо братьям китайцам, сейчас встречаются вполне сносные шнурки начиная от 0.5$. Провод, использованный в статье, стоил около доллара. Ну а ножик для бумаги, зажигалка и скотч я думаю и так у каждого дома по шкафам валяются.

Итак поскребли по сусекам, ну в смысле по шкафам, нашли весь инструментарий, сгоняли в ларек за (пивом) шнурком, что дальше то?

Первым делом бесцеремонно перерезаем AUX-кабель

Перерезаем в 5-7 сантиметрах от разъема, а лучше еще дальше. Не стоит отрезать короче т.к. если запороть, то потом не будет возможности исправить. И лучше когда место соединения располагается подальше от разъема.

Теперь снимем резиновую оплетку

Специально для этой статьи был найден самый тупой нож, дабы попробовать все на себе).

Удобнее всего надрезать оплетку именно как на фотографии. Не нужно сильно прижимать лезвие. Благодаря сгибанию, оплетка сама будет расходится. Проворачиваем провод, делая надрезы и, когда прошли круг, снимаем оплетку. Главное не прорезать проводки.

Лучше оголить около 2-х сантиметров проводков, так будет проще, а площадь контакта больше. Что увеличит надежность. Проводки покрыты лаком, который необходимо счистить. Сначала была попытка очистки лака ножом.

Не самый лучший способ. Проводки очень тонкие и при таком грубом механическом воздействии отрываются вместе с лаком. Чему хорошо способствует тупость ножа. В принципе острым ножом это делается легко. Но острого ножа у нас нет, поэтому воспользуемся зажигалкой. Ну или хотя бы спичками.

Счищаем лак

Для укрепления тонких медных проводков, производители переплетают их с капроновой ниткой. А капрон, как известно, хорошо горит. Не исключено, кстати, что лак тоже горит. Поэтому на доли секунды вносим конец провода в огонь. Он быстренько вспыхивает и слегка загорается. Когда прогорит 1-1.5 сантиметра нужно на него подуть, если сам не потухнет.

Лак и капрон оставляют небольшой нагар, который в большинстве случаев легко счищается ногтем. В итоге мы имеем очищенные от лака неповрежденные проводки.

Главное не держать проводки в огне слишком долго, т. к. они могут просто сгореть и отвалиться(( Кому-то вариант с ножом может показаться удобнее.

Дело наконец дошло и до наушников

Перерезаем им провод. Обычно провода наушников переламываются прямо на выходе из разъема, и чтоб уж наверняка отрезать перебитую часть, отрезаем в 2-3 см выше разъема. Можно и еще выше — как Вам угодно.

Оголяем им проводки и зачищаем их от лака так же как и проводки AUX-кабеля.

Определяемся какие провода скручивать

Проводков в гарнитуре явно побольше чем три — их пять. Два провода отвечают за микрофон, и три за наушники. Разлохмаченный золотой провод(земля) был накручен поверх тонкого белого — микрофонного.

Теперь перед нами встает непосильная задача — скрутить нужные проводки вместе. На самом деле все просто! Три AUX — проводка к трем проводкам наушников. В данном случае получилось, что расцветки внутренних проводков совпали и скрутив одинаковые цвета наушники заработали.

О том как определить цвета нужных проводков читайте в статье: Чиним разъем гарнитуры или пять проводков на четыре контакта

Можно воспользоваться и таким простейшим способом: втыкаем наш разъем в любое аудио устройство лежащее под рукой. Кассетный плеер лежал ближе всех.

Чаще всего встречается расцветка

земля — золотой (желтый)

левый — синий ( зеленый )

правый — красный

Но как и у любого другого правила, у этого тоже есть исключения, особенно это касается гарнитур. Например бывает, что правый — зеленый, левый синий, а красный — микрофон или встречаются еще смеси цветов. Но ЗОЛОТОЙ всегда ЗЕМЛЯ. Смеси цветов с золотым, в большинстве случаев тоже земля.

Золотой идет к обоим наушникам, поэтому он и общий, по нему ток как бы вытекает из каждого динамика, а по двум другим ток в динамики втекает. Ну это если оооочень грубо 🙂

Поэтому первым делом скручиваем между собой все золотые. Теперь поочередно скручиваем проводки ремонтируемых наушников с проводками AUX-кабеля. Суть в том, что красный проводок разъема AUX-кабеля нужно скрутить с красным проводком наушников и тогда правый наушник запоет. В вашем случае цвета могут отличаться и может быть что красный нужно скрутить с синим или как-то по другому. Главное золотой на землю, а остальное прикрутить так. чтобы оба наушника играли.

Определили? Отлично! Теперь проводки, оставшиеся невостребованными, отрезаем либо скручиваем с общим проводом. Я предпочел отрезать.

Скручиваем

Для того чтобы обеспечить максимальный контакт лучше сначала размохрить два скручиваемых проводка, наложить один на другой, а затем плотно скрутить. Такой вариант предпочтительнее, чем скручивать каждый по отдельности а потом вместе.

Итак проводки скручены, наушники поют — на лице улыбка).

Изолируем проводки

Так как лак с проводков мы счистили, то теперь у них нет изоляции. Если замкнуть скрутки между собой то либо вы сделаете себе моно либо отрубите один канал. Поэтому нужно их изолировать, чтобы исключить замыкание между собой.

Сначала изолируем каждую скрутку по отдельности. Помимо самой изоляции это еще и упрочнит соединения. Почему-то я сделал это малярным скотчем, наверное лежал ближе. Это не важно.

Теперь замотаем все вместе широким скотчем, слоя в 3 — 4. Или 5 — дело вкуса)

Обычно в таких случаях я предпочитаю разносить места скруток подальше друг от друга, чтобы они не касались друг друга.

ГОТОВО!

Вот и долгожданным итог всех наших стараний 🙂 Возможно это и выглядело чем-то долгим, но это совсем не так! На весь процесс хватит и 15 минут. Главное понимать, что вы делаете. А я надеюсь, что теперь вы понимаете как починить наушники без паяльника.

Улучшаем технологию:

Всетаки использовать скотч — это не кошерно. Поэтому предлагаю немного улучшить технологию, опять таки без паяльника.

Придется прикупить в магазине электроники или хоз-маге термоусадочную трубку, она же термокембрик. Это такая хитрая трубка, которая умеет при нагревании сжиматься в диаметре как минимум вдвое. Стоит сие чудо около 0.1 — 0.5$ за метр.

Нам понадобятся два термокембрика с диаметрами 1-2 мм и второй 4-5 мм. Надеваем кусочки тоненькой термотрубки на наши скрутки. Кусочки отрезаем с полуторным запасом.

Теперь нужно термокембрик нагреть. Обычно я делал это паяльником, но т.к. Мы договорились, что его у меня нет, и рассказ именно о том как починить наушники без паяльника, мне пришлось выкручиваться.

Метод оказался достаточно эффективным и термотрубки сжались. Можно использовать галогенку или утюг. В принципе народ и обычным феном их греет. Обычно пока они еще горячие я дополнительно сплющиваю их пальцами т.к. не всегда есть под рукой трубки нужного диаметра, да и при этом они слегка склеиваются внутри.

Перед скручиванием проводков нужно не забыть одеть 4-х миллиметровую термотрубку на провод наушников. Эту термотрубку в последствии нужно надеть на место стыка и так же сжать теплом лампы. Вообще можно и на огне зажигалки сжимать, но можно случайно подплавить или поджечь лишнее.

Я использовал кусок длинной около 8 а то и 10 см. Для упрочнения конец термотрубки был одет непосредственно на резиночку разъема.

Вид явно преобразился в лучшую сторону

Как видите это не так сложно, как кажется и теперь вы знаете как починить наушники без паяльника. Подобный ремонт нельзя назвать полноценным, это скорее альтернатива для экстренных случаев.

Конечно возможно, что ваши наушники проработают еще много времени после такого ремонта. В любом случае, надежнее будет спаять скрученные провода наушников. Сделать этот совсем не сложно. Читайте как: Как просто научиться правильно паять на примере наушников

Всем здоровья и хорошего настроения! Тут я собрал схемы распиновки и инструкции как припаять штекер к наушникам всех известных мне типов. Привожу инструкции, как отремонтировать наушники своими руками и как соединить провода без электрического паяльника. Будет интересно.

Начну, пожалуй, с перечисления известных типов аудио штекеров.

Стандартные штекеры

Согласно Википедии существуют следующие типы джеков:

  • TS/TRS диаметром 6,3 мм (для микрофонов, электрогитар, микшерных пультов, старых профессиональных наушников и т.д.)
  • TS/ TRS / TRRS диаметром 3,5 мм (самый распространенный, применяется для современных наушников , микрофонов, акустики, фотовспышек и т.д.)
  • TS/TRS/TRRS диаметром 2,5 мм (для гарнитур мобильных телефонов, веб-камер, вспышек и т.д.)

Существует также тип разъема TRRRS, который применяется для передачи не только аудио, но и видеосигнала.

Кстати, обозначение такое принято по принципу: T — Trip (защелка), R- Ring (кольцо), S — Sleeve (втулка).

Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов

Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта про разъемы .

Такие распиновки штекеров на 2 и на 3 контакта имеют и миниджеки для колонок и микрофонов.

Штекеры и их распиновка для более специализированных устройств (видеокамер, гарнитур) по фирмам производителей (Nokia, Samsung, Sony, Panasonic) показаны в следующей таблице.

Как устроен трехконтактный джек

Обычный трехконтактный стерео джек имеет конструкцию по коаксиальному принципу. Каждый контакт находится в диэлектрической гильзе (втулке) и находится внутри другой гильзы.

Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для наушников , то стоит помнить о перегреве контактов паяльником .

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.

Выяснение причины неисправности наушников

Неисправность нашуников чаще всего заключается в обрыве одного из проводов в штекере. Реже происходит обрыв около контактов динамика или переламывание провода из-за нарушения целостности изоляции.

Чтобы определить неисправность, нужно воспользоваться мультиметром и прозвонить контакты штекера . Из схем выше мы уже знаем где общий провод и левый и правый аудиоканалы. Если между контактом одного канала и общим проводом сопротивление больше 20 — 120 Ом, то скорее всего есть обрыв или переламывание провода. Помни, что типовое сопротивление обмотки современных наушников вкладышей составляет 32 Ома.

Переламывание провода определяется по скачущим показаниям мультиметра при изгибании провода.

Обрыв легче всего найти около динамиков наушника. Часто корпус динамика легче открыть, чем разрезать залитый резиной штекер. Если провода к динамикам припаяли хорошо, то следует помнить о неисправностях в штекере.

Устранение поломок своими руками

Как только получилось определить место неисправности, необходимо добраться до него и увидеть глазками. Тогда станет понятно, как конкретно припаять штекер или наушники.

Допустим, что обрыв провода случился внутри штекера наушников . Чтобы разобрать корпусированный миниджек показано выше. В идеале нужно записать или сфотографировать распайку проводов и обновить пайку разъема. Помни, что гибкие многожильные провода покрытвают хорошим лаком и просто так их залудить трудно. Сначала нужно обжечь лак, например паяльником, зажигалкой или мини-горелкой. После этого можно лудить проводки с канифолью или другим флюсом .

Лучше оставлять 2 — 3 мм неприкрытого провода без оплетки, чтобы повысить прочность конструкции. Когда будем возвращать корпус штекера на место или заливать герметиком новый корпус, необходимо создать как можно большую площадь контакта между оплеткой и наружной гильзой штекера. Таким образом при рывках нагрузка будет передаваться на самую массивную часть штекера, а не на слабые контакты левого и правого каналов.

После того, как припаяли штекер наушников , его внутренние контакты можно заливать термоклеем, эпоксидным клеем или герметиком. После высыхания доработать напильником до нужной формы.

Как припаять провод к динамику наушника

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия.

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки. Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином.

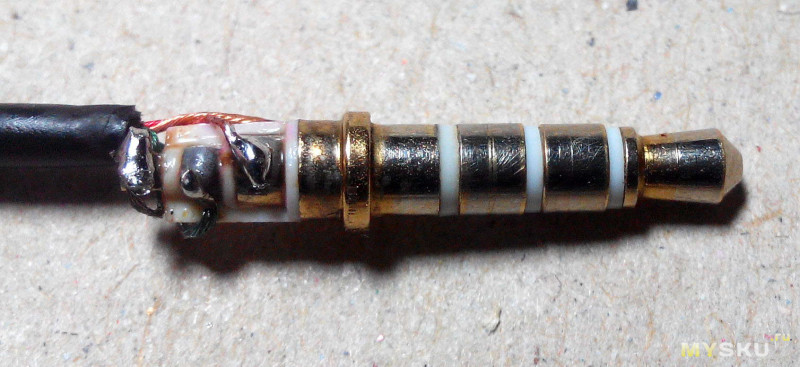

Как паять наушники с микрофоном

Чтобы правильно отремонтировать наушники с микрофоном, необходимо знать схему включения и назначение выводов четырехконтактного джека. Типовая схема пайки штекера микрофона и кнопки в стереогарнитуре показана на картинке ниже.

У большинства производителей простых гарнитур припаять микрофон следует как на картинке.

Как устроен четырехконтактный джек

Четырехконтактный джек имеет такое же устройство, как и трехконтактный . Коаксиальная конструкция и разделение пластиковыми втулками со стандартными размерами на 4 провода присутствует у всех штекеров TRRS. Распиновка штекеров на 4 провода отличается по производителям. Тут кто во что горазд. Чтобы правильно заменить штекер гарнитуры смотрите на распиновку миниджеков на картинке.

На картинке следующие обозначения: М — микрофон, G — общий контакт, R — правый канал, L — левый канал. Теперь понятно, что спаять наушники на 4 провода дело не из легких. Схема распайки штекера сильно зависит от марки гарнитуры.

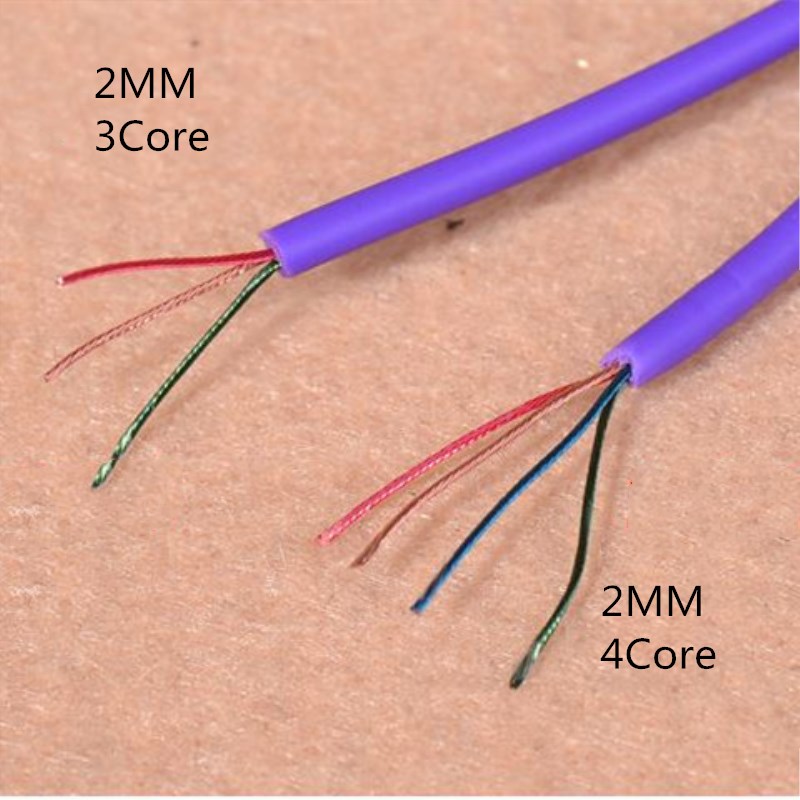

Про цвета проводов в наушниках

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

Однако до сих пор встречаются производители, которые применяют нестандартные провода для пайки наушников и маркировки каналов. Например, Apple в своих наушниках AirPods использует провода в двухцветной маркировке.

В таких случаях на помощь приходит Интернет или метод проверки батарейкой на 3 вольта или мультиметром .

При подаче напряжения (батарейкой или мультиметром в режиме омметра) между контактами динамика, в нем будет слышен шелест. Это просто. Сложнее с гарнитурами, особенно если они с кнопками. Тут уже идет в ход схемотехника. Потому что производители часто задействуют минимум пар проводов для передачи большого количества сигналов.

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников . Главное — хороший припой и флюс не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка. Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Каждый из нас однажды сталкивался с такой неприятной проблемой, как поломка наушников. Чаще всего выходят из строя именно телефонные наушники. Это связанно с постоянно деформацией тонкого соединительного провода, который скручивают и перематывают каждый раз, когда устройство убирается в карман или сумку. От частых перегибов сердцевина провода может порваться, и тогда один или оба наушника перестают воспроизводить звук. Рассмотрим, как починить любимые наушники, если их провод порвался.

Поиск места разрыва

Чтобы отремонтировать гарнитуру с перебитым проводом, владельцу необходимо запастись подходящим инструментом и решимостью довести дело до конца. Обнаружив поломку, первым делом необходимо выяснить, в каком из проводов образовался разрыв. Специалисты прибегают в этом случае к мультиметру, тестеру или вольтметру.

Проверку на предмет разрывов провода проводят следующим образом.

  1. Сделайте два небольших надреза изоляционного материала: один недалеко от штекера, а другой возле динамика.
  2. Внимательно рассмотрев сердцевину кабеля, вы заметите прозрачный защитный слой. Его необходимо аккуратно удалить, стараясь не повредить сам провод.
  3. Для установки разрыва или целостности провода выберите один из приборов, описанных выше. При работе с мультиметром необходимо черный и красный датчики поместить в разрезы. Услышанный вами писк будет сигнализировать о целостности медной жилы.
  4. Сделайте еще один разрез на небольшом удалении от первоначального и снова используйте датчики. Повторяйте процедуру, пока прибор не перестанет пищать. Помните, что надрезать изоляцию нужно очень аккуратно.
  5. Обнаружив место разрыва, постепенно сужайте круг поисков, пока не достигните участка длинной в два сантиметра.

Бывают случаи, когда прибор не перестает подавать сигналы — это означает, что проблема скрывается не в кабеле, а в самих динамиках.

Как восстановить порванный провод

Если исследование показало, что кабель всё-таки порвался, придется его соединить. Данная процедура проводится в несколько этапов.

  1. В самом начале придется позаботиться об изолирующем материале. С проводов от наушников необходимо полностью удалить изоляцию и прозрачный защитный слой. Значительно облегчить работу помогут специальные кусачки или канцелярский нож. В крайнем случае можно воспользоваться ножницами, но это чревато перекусыванием провода. Вам необходимо зачистить всего полтора сантиметра провода, а после этого уже просто провести разрез.
  2. Обратите внимание на то, что наушники с микрофоном состоят из соединенных между собой проводков. Два провода, один из которых проводит сигнал, а второй является заземлением, находятся рядом. Перелом может возникнуть на одном из них, а может затронуть и оба.
  3. Перейдем к следующему шагу и отрежем часть провода. Разрез нужно нанести таким образом, чтобы разделить наушники точно пополам, важно не расщепить провод, а именно перекусить. Чтобы не подвергать кабель электрическим повреждениям, укоротить его нужно на одинаковую длину с двух сторон.
  4. Можно считать везением, если порвался только один проводок. В этой ситуации можно обойтись без обрезки и наращивания кабеля. При одинаковом результате это значительно экономит время.
  5. Скрутите провода таким образом, чтобы они образовали надежное соединение.
  6. Воспользовавшись паяльником, нанесите слой припоя, надежно фиксирующий место скрутки.
  7. В качестве завершающего шага нагрейте термоусадочную трубку для придания нужной формы. Специалисты рекомендуют воспользоваться феном или аналогичным устройством.

Многие владельцы при поломке гарнитуры интересуются, а возможен ли ремонт наушников своими руками без паяльника. Специалисты отвечают – нет. Все провода требуют надежной спайки для обеспечения стабильного контакта. Скрутки, не зафиксированные припоем, будут постоянно распадаться, о качестве звука и речи не идет.

Ремонт гарнитуры с функцией прибавления звука и микрофоном

Наушники, укомплектованные микрофоном, не имеют принципиальных отличий от стандартной системы. Однако, чтобы знать, как сделать их рабочими, нужно разбираться в некоторых нюансах функционирования. Причинами неполадок в такой гарнитуре, как и в обычных наушниках, могут стать разрывы проводов, вышедшие из строя штекеры или сломанные мембраны наушников, требующие замены.

Иногда случаются экзотические поломки в виде растяжения проводов. Подобная ситуация не типична, так как в обычной жизни провода скорее сминают, чем растягивают. Поврежденный участок кабеля в этом случае хорошо прощупывается — на этом участке будет заметно сильное истончение жилы. Исправить поломку можно при помощи уже привычного паяльника. Удалите изоляцию и защитный лак с провода. Специалисты говорят о том, что сделать это можно при помощи свечи или зажигалки. После этого проводится лужение их концов и надежная спайка – ремонт наушников своими руками окончен.

Для дополнительной защиты можно покрыть припой новым слоем защитного лака, он предотвращает окисление и мелкие повреждения.

Восстановить порванные провода наушников проще, чем кажется, однако на это нужно потратить какое-то время. Запаситесь всеми необходимыми материалами, чтобы не прерывать процесс и не оставлять оголенные детали без присмотра. Будьте аккуратными с мелкими проводками, ведь их очень легко повредить кусачками или ножом.

Ремонт штекера наушников | Полезное своими руками

Известно, что поломка штекера на конце провода является наиболее распространенной неисправностью наушников.

От частых перегибов, сильных рывков и прочих механических нагрузок тонюсенькие провода ломаются или рвутся. При этом, как правило, перестает работать какое-то одно ухо или, как в моем случае, сразу оба.

Иногда происходит обрыв общего провода, в этом случае звук искажается до неузнаваемости: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона/плеера включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.

Также бывает, что просто пропадает стерео-эффект.

Зачастую звука в ушах нет, но микрофон работает, как ни в чем не бывало. Однако, если происходит обрыв микрофонного провода, то вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Чаще всего причина любой описанной неисправности в порвавшемся проводе в непосредственной близости от штекера.

Иногда повреждение провода видно невооруженным глазом, но чаще всего оно скрыто под изоляцией.

Как починить наушники дома, если провод оторвался от штекера

Сейчас я расскажу вам, как своими руками починить вакуумные наушники-капельки, если провод оторвался от штекера.

Буду показывать процесс ремонта на примере наушников Monster Beats by dr Dre, которые достались мне вместе с телефоном HTC Sensation XE. Они прослужили верой и правдой почти 4 года, пока, в конце концов, не сломался штекер.

Штекер в этих наушниках представляет собой обычный мини-джек (3.5 мм) с четырьмя контактами – правое ухо, левое ухо, микрофон и общий. Кстати, что интересно, у этой гарнитуры есть кнопочки, чтобы можно было песни перематывать вперед-назад, но под них нет никаких специальных контактов на разъеме. Для всех кнопок каким-то чудесным образом используется все тот же микрофонный контакт.

Короче, сейчас я попытаюсь отремонтировать эти наушники в домашних условиях, а если что-то пойдет не так – да и фик с ним! – пойду куплю новые. Тем более, что выбор сегодня просто огромен. И тем более, что я далеко не аудиофил и мне подойдут вообще любые, лишь бы удобные были.

Изначально наушники выглядели вот так:

Наушники с микрофоном и кнопками управления, поэтому у штекера 4 контакта, а внутри 5 проводов. Разъем у гарнитуры, само собой, неразборный.

Как я уже сказал, данный способ ремонта подойдет только если проблема именно в разъеме – не работает один наушник, правое или левое ухо, микрофон, не нажимаются кнопки, пропадает звук, если пошевелить провод у штекера и т.

д. и т.п.

Итак, если вы твердо убеждены, что штекер наушников действительно подлежит замене – идем дальше.

Как починить наушники, если не работает одно ухо (или сразу оба)

Для того чтобы у нас получился максимально качественный и супер-креативный штекер, которого ни у кого больше нет, нам понадобятся:

  1. Две гильзы калибра 38-го калибра. Подойдут от пистолета Макарова или подобные. Я, к примеру, взял латунные гильзы от травмата (АКБС 9mm P.A.)
  2. Дрель со сверлами (3, 3.5, 7 и 9.5мм)
  3. Ножовка по металлу
  4. Эпоксидный клей
  5. Шприц на 5 кубиков
  6. Маленькие тиски
  7. Шило
  8. Наждачная бумага
  9. Паяльник с острым жалом (припой, флюс и таблетка аспирина приветствуются)
  10. Небольшая дощечка, примерно 30х30 мм и толщиной где-то 20 мм

Делать будем Г-образный штекер, т.к. он лучше, чем прямой (надежнее и компактнее). Итак, поехали.

Шаг 1-ый

Для начала сделаем небольшую оснастку для удобства работы с гильзами, чтобы можно было спокойно зажимать их в тиски и при этом не помять и не поцарапать.

Берем нашу деревяшку и сверлим в ней отверстие сверлом на 9.5 мм, потом делаем пропил ножовкой.

Надо чтобы получилась приблизительно такая конструкция:

Шаг 2-ой

Теперь можем обрабатывать наши гильзы, не опасаясь испортить их шикарный внешний вид:

Шаг 3-ий

Так как у меня были стреляные гильзы, то на капсюлях были вмятины от бойка. Но нам надо, чтобы всё было красиво, поэтому выбиваем оба капсюля с помощью шила, молотка и прямых рук:

Затем выправляем один из них легкими ударами изнутри чем-нибудь подходящим (я взял хвостовик от сломанного сверла подходящего диаметра).

Для пущей красоты можно еще немного шлифануть наждачкой:

После чего красивый и ровный капсюль запрессовываем на прежнее место:

Если у вас гильзы новенькие, не стрелянные, то выбиваем только капсюль из одной из них (его можно сразу выбросить, он не понадобится). Вторую гильзу пока не трогаем.

Шаг 4-ый

Затем зажимаем гильзу без капсюля в тиски и высверливаем дно изнутри сверлом на 7 мм. Сверлить нужно так, чтобы сделать донышко гильзы как можно более тонким. Т.е. сверло должно почти вплотную подобраться к отверстию из-под капсюля (я оставил примерно 0.5 мм запаса).

Затем аккуратно отрезаем донышко, чтобы получилась вот такая шайбочка:

Шаг 5-ый

Теперь берем нашу гильзу с капсюлем и укорачиваем ее до 13 мм:

Тщательно обрабатываем края наждачкой, чтобы получить ровный и строго перепендикулярный оси гильзы срез.

В итоге две половинки должны идеально вставляться друг в друга:

Шаг 6-ой

Самое время заняться старым штекером и проводами.

Для начала очень осторожно, с помощью острого ножа, раскурочиваем старый разъем, чтобы убрать все лишнее и оставить только сам штекер с четырьмя контактами и припаянными проводами:

Запоминаем, а лучше записываем, куда какой провод был припаян. На моих наушниках от HTC (с микрофоном) была следующая распиновка:

Шаг 7-ой

Отпаиваем старые провода от разъема, зачищаем кабель, облуживаем концы и усаживаем кусочек термоусадки (диаметр 2. 5 мм, длина 21 мм).

Для облуживания проводочков в лаковой изоляции хорошо бы взять таблетку аспирина, но у меня ее не было, поэтому обошелся обычной канифолью. Если будете работать с аспирином, то знайте – пары этой гадости жутко ядовиты. Вас предупредили.

Шаг 8-ой

Сверлим отверстие подходящего диаметра в стенке гильзы. В моем случае идеальным оказалось отверстие 3 мм:

Шаг 9-ый

Продеваем кабель в отверстие и припаиваем провода наушников и микрофона (в строгом соответствии с распиновкой!):

Шаг 10-ый

Ну и последний этап: с помощью шприца отмеряем 0.5 мл отвердителя и 5 мл эпоксидной смолы. Самым тщательным образом перемешиваем компоненты между собой.

Затем, чтобы выгнать все воздушные пузырьки, нагреваем смесь на водяной бане до 80 градусов.

Заливаем полученным составом нашу гильзу до краев, ставим все на свои места и, с помощью смекалки и подручных приспособлений, фиксируем все это как минимум на 12 часов (а лучше на сутки):

Шаг последний

Когда все застынет, извлекаем конструкцию на свет божий и получаем эстетическое наслаждение от проделанной работы.

Что может быть приятней, чем самому починить сломанные наушники от телефона?

Эх, были бы у меня еще и наушники в виде патронов – вообще сказка была бы 🙂

Если для вас это слишком сложно и хотелось бы чего-нибудь попроще и побыстрее, то предлагаем вашему вниманию быстрый и простой способ восстановления штекера наушников с помощью старой шариковой ручки и эпоксидной смолы.

Ну вот, теперь вы точно знаете, что делать, если сломались наушники в разъеме. А если ваши руки и ноги растут из разных мест, то все получится гораздо более лучше, чем у меня!

КАК ПОЧИНИТЬ НАУШНИКИ ОТ ТЕЛЕФОНА

   Многие люди, регулярно пользующиеся mp3 плеерами и мобильными телефонами, для прослушивания музыки через наушники, наверняка попадали в ситуацию, когда в одном из наушников или сразу в обоих, вдруг переставала играть музыка. В чем могла быть проблема? На 90%, это обрыв одной из жил провода наушников. Очень часто обрыв бывает около штекера, то есть в том месте, где провод в процессе эксплуатации часто подвергается изгибам.

На эту тему есть неплохая статья, но кое-что решил дополнить и от себя.

Фото — наушники вкладыши

   У меня были куплены качественные наушники – вкладыши, которые нещадно эксплуатировал) в течении последних 2 — 3 лет. Примерно месяца 2 назад, пропал звук в одном из наушников.

Штекер пластмассовый

   Определить место обрыва можно, включив плейер и путем изгибания провода наушников, медленно продвигаясь от штекера к наушникам, как только появится звук, значит в этом месте и есть обрыв. Таким образом, было определено место повреждения на проводе, оно и оказалось, как в самом распространенном случае, около штекера.

Штекер для наушников металлический

   Штекер Джек 3.5 можно купить в любом радиомагазине, есть выбор на любой вкус, как в пластмассовом корпусе, дешевый, так и в полностью металлическом, более дорогой.

Штекер под позолоту

   На следующем рисунке изображена распайка выводов штекера Джек 3. 5:

Схема распайки штекера джек 3.5

   Данный ремонт целесообразен, только в случае если наушники качественные, с относительно толстыми жилками. Дешевые наушники, с тонкими проводками не имеет смысла чинить, они после починки прослужат недолго. Определить сечение жилок, можно пощупав провода пальцами. Если провод легко гнется и очень мягкий, скорей всего там жилы тонкого сечения, и большую часть провода занимает пластиковая изоляция. В проводе идут 3 или 4 жилки, из них одна или две, соединенных вместе, это минус или общий провод, и по одной жилке на левый и на правый канал. Иногда, если в доме есть домашние животные, в частности кошки, которые, как известно, любят все провода пробовать на зуб, проводки бывают перекушены. В таком случае, та часть провода, которая была повреждена, откусывается с небольшим запасом, зачищается и прозванивается мультиметром в режиме звуковой прозвонки. Если дальше провод идет целый и длина позволяет, соединяем пайкой, сращиваем провода.

Место соединения проводов изолируется кусочками изоленты или скотча, и после на это место одевается кусочек термоусадки.

Термоусадка трубка

   Термоусадка чаще всего усаживается после прогрева по диаметру в 2 раза. Для того чтобы её усадить, нужно прогреть зажигалкой, или если есть в наличии паяльный фен, можно воспользоваться им. Если же обрыв был около наушника, можно вскрыть ножом его корпус, обрезать провод, прозвонить, убедиться, что обрыв устранен и заново подпаяться. После пайки наушник можно легко собрать, используя секундный клей.

Пайка наушника

   Также установив мультиметр в режим измерения сопротивления 200 Ом, можно прозвонить наушники через штекер. То есть, мы прозваниваем сопротивлене проводов, вместе с подпаянными динамиками наушников, при прикосновении щупами мультиметра к контактам штекера. Сопротивление при прозвонке, на экране мультиметра может быть различным от 8 до 30 и более Ом. Это означает, что канал рабочий и звук в наушнике будет. Если на экране мультиметра единица, значит в проводе обрыв. При сборке наушника, нужно не забыть завязать кабель узлом, этот узел не даст вырвать провод от наушника при натяжении. На следующем рисунке видна схема соединения:

Схема соединения проводов для наушников

   На этом рисунке видно соединение проводов с штекером и динамиками. Сам динамик, как всем известно, состоит из  постоянного магнита и мембраны с наклеенной на неё катушкой динамика. Концы катушки припаиваются к контактам на динамике. Катушка напомню, прозванивается мультиметром в режиме омметра, это означает что когда мы прикасаемся щупами мультиметра к контактам штекера, мы измеряем её сопротивление, или говоря другими словами убеждаемся, что цепь штекер – провод – наушник у нас замкнута, и из наушников при подключении к плееру будет идти звук. Таким же образом, при наличии мультиметра, но отсутствии источника сигнала (плейера или телефона), можно проверить любые наушники на работоспособность. Автор инструкции — AKV.

Originally posted 2018-10-17 23:37:40. Republished by Blog Post Promoter

Ремонт звуковой техники

Наушники в нашем обществе уже давно стали бытовой необходимостью.

Задумывались ли вы перед тем, как купить наушники о том, из чего они состоят?

Давайте разберем их, посмотрим, что внутри.

Наушники — это простое устройство, представляющее собой электромагнитный механизм (катушка, мембрана, магнит) и корпус.

Катушка крепится к мембране. На нее наматывается тонкий медный провод, обмотка. Сопротивление такой катушки варьируется от 20 до 120 Ом. К выводам обмотки подается напряжение от источника сигнала.

К основанию корпуса крепится магнит, благодаря наличию зазора между магнитом и каркасом катушки, последняя может легко перемещаться вверх-вниз вдоль магнита.

Подавая напряжение звукового сигнала к выводам наушников, возникает магнитное поле вокруг катушки.

Магнитное поле при взаимодействии с полем магнита меняется от мощности звукового сигнала и полярности. Катушка в это время перемещается вниз-вверх по магниту, мембрана начинает колебаться от производимого движения, создавая звуковые волны, которые мы воспринимаем, как речь или музыку.

Так утроены наши “уши наушников”. Дальше перейдем к начинке, которой чаще всего требуется ремонт, посмотрим из чего состоит провод и джек.

Наушники — это простая схема: штекер и два уха. Штекер так же называют джеком.

На рисунке ниже представлена схема устройства наушников.

Два провода различных цветов выходят из ушей и соединяются в штекере. Цвета условны.

Зеленый и красный провода, которые идут от контактов наушников, – основные. При заходе в штекер, они отдельно припаиваются к каждому внутреннему контакту джека, который связан с внешним контактом. Внешний контакт используется для соединения с гнездом входа принимающего устройства (телефон, плеер, ноутбук и т. д.). Соединенные вместе синие провода образуют “минусовой” или “общий” контакт.

Стереофоническое звучание возникает от того, что на основные провода правого и левого наушника подается сигнал относительно “минуса” от усилителя звуковой частоты правого и левого канала.

При знании этой элементарной схемы, вы можете самостоятельно отремонтировать сломанные наушники.

Нужно взять по одному проводу из каждого уха, соединить в “общий”, оставшиеся станут правым и левым каналом, как показано на схеме ниже.

Определение неисправностей мультиметром

Если способ, описанный выше не помогает произвести ремонт наушников, то определить в каком месте поломка, поможет мультиметр.

Мультиметр — цифровой электроизмерительный прибор.

Для этого, в первую очередь нужно измерить сопротивление:

– представляем наушники в виде двух катушек;

– мультиметр переводим в режим измерения сопротивления;

– измеряем сопротивление катушек правого и левого наушника относительно общего контакта джека.

В рабочих наушниках показатели сопротивления будут равны и варьироваться в диапазоне 20-120 Ом.

Если же у нас сопротивление не определилось или величины различны, то нужно найти неисправность. Наушники сломаны.

Для нахождения поломки мультиметр фиксируется на “общем” контакте джека и контакте неисправного уха.

Начинаем сгибать провод перед входом в джек и корпус наушника. Отслеживаем показатели мультиметра. Находим место, где показатели начинают скакать. Это место поломки.

Для того, чтобы вновь наслаждаться музыкой, убираем эту неисправность и ваши наушники вновь работают.

Если же у вас нет измерительного прибора дома, то можно вставить джек в гнездо телефона или плеера, включить музыку и так же начать сгибать провод. Делать это до тех пор, пока не найдете место, где музыка начнет прерываться, появятся шумы. В этом месте проблема.

Не всегда поиск проблемы в сломанных наушниках происходит просто путем сгибанием провода. Бывают случаи, когда это не помогает. Нужно полностью разбирать наушники и искать поврежденное место.

Стоит отметить, что некоторые производители используют экранированный провод в своих наушниках. Экран (обмотка) становится “общим” контактом, внутренние провода — основными.

Получается, что наушники – один из самых простых гаджетов. Если знать их устройство, то можно самостоятельно ремонтировать.

Можно же сэкономить время, принести сломанные наушники в мастерскую по ремонту “Ультразвук”, выпить кофе в ближайшей кофейне и получить обратно свои рабочие наушники через 15 минут.

Александра Смирнова

Как починить сломанные наушники

Автор Глеб Захаров На чтение 7 мин. Просмотров 276 Опубликовано

Прежде чем купить новую пару, попробуйте эти исправления


Изучение того, как починить наушники, может сэкономить вам много денег в долгосрочной перспективе, если у вас уже есть нужные инструменты под рукой.

Инструкции в этой статье охватывают общие советы по креплению проводных наушников всех типов. Инструкции, прилагаемые к наушникам, могут содержать более конкретные рекомендации по устранению неполадок. Вы также можете проверить веб-сайт поставщика для получения дальнейших указаний. Ремонт беспроводных наушников, таких как наушники Beats, обычно является более сложным (и дорогим) процессом.

Причины сломанных наушников


Общие проблемы с наушниками включают в себя:

  • Короткое замыкание в проводах, которые передают звук.
  • Неисправный наушник.
  • Неисправный штекер.
  • Проблемы с самим аудио разъемом.

Прежде чем вы сможете починить наушники, вы должны определить источник проблемы. Вот несколько советов по устранению неполадок, которые помогут выяснить, почему ваши наушники не работают:

  • Подключите наушники и слушайте звук . Если звук прерывается, сгибайте кабели во время прослушивания для получения обратной связи. Если вы слышите звук, когда кабели расположены определенным образом, имеется короткое замыкание, и вам нужно починить провода наушников.
  • Аккуратно вставьте штекер в аудиоразъем . Если вы слышите звук, возможно, вам придется починить штекер.
  • Используйте другую пару работающих наушников . Если вы ничего не слышите, возможно, потребуется исправить сам разъем для наушников, что является совершенно другой темой.
  • Используйте мультиметр для проверки проводов : мультиметр подаст звуковой сигнал, если обрывы не обнаружены. Если вы не можете заставить его подать звуковой сигнал, вы должны отремонтировать провода.
  • Если на одной стороне нет звука, вам, возможно, придется починить наушник.

Что нужно, чтобы починить сломанные наушники


Если ваши наушники все еще находятся на гарантии, вы можете бесплатно их починить у профессионала. Ознакомьтесь с документацией, прилагаемой к ним, для получения информации об устранении неполадок.

В зависимости от основной проблемы вам могут понадобиться следующие инструменты:

  • Ножницы или острое лезвие
  • Инструмент для зачистки проводов
  • Электрическая или клейкая лента
  • Зажигалка
  • Третья рука с зажимами аллигатора
  • Припой и паяльник

Будьте предельно осторожны при использовании паяльника. Выключите его и верните на подставку, когда он не используется. Не прикасайтесь к нагревательному элементу.

Как починить наушники без инструментов


Если проблема связана с проводами, вы можете починить наушники, не разрезая их.

  1. Когда вы скручиваете, сгибаете, выпрямляете и настраиваете шнур, вы можете услышать звук при касании поврежденных проводов. Используйте эту стратегию, чтобы точно определить, где находится неисправное соединение. Шорты обычно появляются рядом с наушником или домкратом.

  2. Когда вы найдете положение, позволяющее слышать звук, держите шнур на месте пальцами.

  3. Продолжайте удерживать давление на кабеле, обматывая электрическую или клейкую ленту вокруг короткого замыкания. Если все сделано правильно, лента должна сжать кабель настолько, чтобы провода не соприкасались.

  4. Если вы можете, попытайтесь согнуть шнур на себя и приклеить его к петле, чтобы предотвратить его перемещение.

Как исправить короткое замыкание в наушниках


Если вышеуказанный метод не работает, вам придется починить оборванные провода. Определите место короткого замыкания, манипулируя кабелями или используя мультиметр, затем выполните следующие действия.

Убедитесь, что наушники не подключены к источнику питания или другому устройству.

  1. Пометьте сайт постоянным маркером или куском ленты.

  2. Осторожно зачистите окружающую изоляцию кабеля с помощью зачистки проводов или ножа, чтобы обнажить оборванный провод.

    • Если у вас есть кабель, который выглядит как два склеенных кабеля, каждый из них будет содержать изолированный провод. Один несет сигнал, а другой – заземляющий провод.
    • Другие наушники имеют один кабель с двумя изолированными проводами для левого и правого сигнала в дополнение к одному или двум заземляющим проводам.

  3. Разрежьте шнур пополам, разрывая любые неповрежденные провода. Попробуйте сделать ровный разрез, чтобы провода были одинаковой длины.

    Если поврежден только один провод, вы можете попробовать паять его, не обрезая шнур, но соединение не будет таким прочным.

  4. Снимите больше кабеля, чтобы обнажить больше проводов, затем отсортируйте провода по цвету и типу.

  5. Используйте зажигалку, чтобы выжечь эмалевое покрытие на любых оголенных проводах. Быстро перемещайте пламя по проводам, чтобы обнажить медные концы.

  6. Соедините открытые провода. Соедините две стороны каждого провода, убедившись, что подключены провода одного цвета. Держите два конца каждого провода параллельно и скрутите их вместе. Используйте третью руку, оснащенную зажимами из кожи аллигатора, чтобы удерживать кабели на месте во время работы.

  7. Припой провода. Используйте паяльник, чтобы растопить маленький кусочек припоя на сращенные провода и дать ему остыть.

  8. Оберните сигнальный (ые) провод (ы) в изоленту, чтобы они были отделены от провода заземления. Если у вас есть два базовых провода, склейте их вместе.

  9. Как только все провода подключены, плотно оберните открытую область изолентой. В качестве альтернативы, вы можете надеть некоторую термоусадочную трубку на кабель во время работы, а затем использовать тепловую пушку, чтобы она сжималась вокруг отремонтированного кабеля.

  10. Вы сделали!

Как исправить сломанный штекер наушников


Если вилка наушников повреждена, вы можете приобрести замену в магазине электроники или онлайн. Убедитесь, что вы выбрали металлический штекер со стерео-разъемом и пружиной того же размера, что и ваш текущий штекер.

Чтобы заменить сломанный штекер наушников:

  1. Отрежьте старую пробку. Разрежьте кабель примерно на дюйм выше, где кабель и вилка встречаются. Некоторые кабели можно отвинчивать, но проблема, скорее всего, связана с основанием кабеля, поэтому вы должны обрезать его независимо.

  2. Используйте ножницы или инструмент для зачистки проводов, чтобы снять дюйм крышки кабеля и обнажить провода.

  3. Сортируйте провода по цвету и типу, затем используйте зажигалку, чтобы выжечь эмалевое покрытие.

  4. Скрутите провода разного цвета. Если есть два провода заземления, скрутите потертые концы обоих вместе.

  5. Наденьте на провод новую втулку для наушников, чтобы та часть, которая соединяется с ней, была обращена к оголенному проводу.

  6. Растопите крошечную каплю припоя на конце каждого провода, затем дайте припой остыть.

  7. Добавьте припой к одному из выводов в корпусе штекера и подайте тепло, чтобы расплавить припой.

  8. Прикоснитесь паянным концом провода к паянному штырю, чтобы подключить провод к штекеру.

  9. Повторите процесс для других проводов.

    Вы можете придать шероховатости края припаянной проволоки наждачной бумаге, чтобы облегчить соединение с контактами.

  10. Соберите новый штекер наушников, ввернув гнездо в штекер. Убедитесь, что провода не соприкасаются и рукав надежно закреплен.

Что делать, когда один наушник не работает


Если один наушник не работает из-за короткого замыкания в кабеле, вы можете просто зафиксировать эту часть кабеля; однако, если проблема заключается в самом наушнике, исправление является более сложным.

Из-за разного дизайна наушников разных марок замена сломанного наушника – это работа, которую лучше оставить производителю или другому профессионалу.

Если на ваши наушники больше нет гарантии, вы можете попробовать следующее:

  1. Разберите сломанный наушник. Обратитесь к руководству или на сайте производителя за советом. Вам может понадобиться крестообразная отвертка размера 0, если есть винты для удаления. Некоторые вкладыши можно просто раздвинуть.

  2. Если вы видите оборванные провода, подсоедините их к драйверу наушников, припаяв их к голому контакту. Если несколько проводов ослаблены, проверьте руководство, чтобы определить, какие провода идут куда. Убедитесь, что провода не касаются друг друга.

  3. Соберите наушник и проверьте его.

Если нет слабых связей

Если в наушнике нет слабых контактов, возможно, неисправен драйвер наушников. Чтобы заменить драйвер:

  1. Разрежьте резиновое уплотнение вокруг водителя и снимите его.

  2. Поместите новый драйвер в пустой слот, следя за тем, чтобы не касаться тонкой диафрагмы.

  3. Добавьте немного клея по краям, чтобы сохранить его на месте.

  4. Соберите отремонтированный наушник и проверьте его.

Как починить наушники своими руками – проверенные способы



Не спешите выбрасывать наушники, не воспроизводящие звук, на свалку, в 99% случаев их можно починить

Причины неисправности наушников: с чем она связана

Внезапно сломавшиеся наушники, разумеется, испортят настроению любому меломану. Причина может крыться как в самом устройстве, на котором прослушивается звук, так и на деталях прибора воспроизведения. Рассмотрим распространённые причины:

  1. Обрыв провода у штекера или динамика. В таком случае звук через наушники не воспроизводится вообще, или же появляется частично, либо искажается. В некоторых случаях вы можете слышать треск в мембране.
  2. Залипание контактов штекера. Это происходит из-за частого применения устройства. Например, если случайно на штекер попадает влага или пыль, при этом он не чистится, может возникнуть проблема слышимости динамиков. Засорившиеся контакты не пропускают звук через себя, поэтому может наблюдаться полное его отсутствие в наушниках.
  3. Засорился разъём воспроизводимого приспособления. Если в плеере или телефоне выход под наушники запылён или окислился, речи о передаче звука на мембрану и быть не может.
  4. Перегиб кабеля. Это может случиться в любом месте наушников: как посередине провода, так и у гнёзд. Часто такая проблема возникает из-за неправильной эксплуатации электроники. Поэтому подумайте над тем, как вы прежде с ним обращались.
  5. Поломка регулятора громкости. Если такой рычажок есть прямо на ваших наушниках, частое его переключение может привести к проблеме воспроизведения звука. Дело в том, что в случае неисправности этого узла нарушается контакт между наушниками и устройством воспроизведения звука.
  6. Неисправность мембраны (элемента динамика). Такое случается редко и часто из-за попадания пыли, влаги, образования коррозии или же механических повреждений. Поэтому следите за чистотой прибора регулярно.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ! Ушная сера может попасть в динамик наушников, тем самым вызывая его неполадку: прерывистое звучание или отсутствие звука. В большинстве случаев ремонт гарнитуры и наушников без паяльника невозможен

Порвался провод на наушниках: как найти разрыв и починить в домашних условиях

Предварительно нужно точно определиться, порвался провод или же поломка электронного приспособления заключается в чём-то другом. Чтобы отыскать поломку, можно воспользоваться мультиметром или же попытаться найти обрыв механическим путём. Если со вторым способом знакомы все: достаточно потереть проводки обоих выходов, как можно услышать прерывистое звучание. Первый способ определения требует навыка работы с мультиметром.

Прозвонка мультиметром: основы процедуры

Использование мультиметра облегчает и ускоряет процесс. Чтобы произвести поиск, необходимо:

  • сделать небольшие разрезы верхнего слоя изоляции недалеко от динамика и штекера, после чего аккуратно снять защитный белый или прозрачный слой;
  • подсоедините чёрный щуп прибора к одному разрезу, а красный − к другому, задав нужное напряжение рычагом;
  • если данный участок медной жилы работоспособен, значит, продолжаем поиски до тех пор, пока прибор не перестанет пищать.

Снимать оплётку с кабелей нужно при помощи специального инструмента, ведь ножом вы можете повредить сам проводник Бывает такое, что мультиметр постоянно издаёт звук, поэтому есть вероятность заподозрить проблему в самом динамике или штекере.

Как спаять наушники, чтобы они работали как раньше

Разорванный кабель подлежит восстановлению, поэтому не спешите в магазин за новой электроникой. Единственное, что вам может понадобиться (если отсутствует дома), − канифоль и олово (это сырьё для пайки):

  1. Снимаете изоляционный слой вместе с защитным посредством специальных кусачек. В данном случае вам необходимо снять полностью всю оплётку.
  2. Далее выполнить разрез проводов в повреждённом месте так, чтобы не расщепить их. Срез должен получиться идеально гладким.
  3. Разогреваем паяльник, тем временем выполняем надёжную скрутку разрезанных проводков, чтобы контакты соответствовали друг другу.
  4. Наносим припой на стержень паяльника и обрабатываем предварительно зачищенные проводники.
  5. Далее разогреваем термотрубки (изоляция для проводов) и надеваем их на медные жилы, особенно внимательно отнеситесь к местам спайки. Важно дополнительно изолировать эти зоны.

Проводники гарнитуры имеют внутри три соединённых между собой кабеля: два аудиовыхода и один — заземление. С такой компоновкой нужно быть внимательнее.

Замена проводника в наушниках: основы процесса

Если на проводнике замечаются множественные повреждения, то наверняка одной только пайкой не обойтись. Вероятнее всего, этот способ не решит проблему. Поэтому расскажем вам, как заменить повреждённый кабель на новый:

  1. Выберете ненужные наушники, но с исправным кабелем. Для его изъятия снимите изоляционный слой и аккуратно выпаяйте все соединения.
  2. Для того чтобы снять контакты на аудиовыходах, нужно аккуратно раскрыть корпус, чтобы не разорвать проводки, повторяем похожие действия со вторым контактом.
  3. Выпаиваем старые провода из нужных наушников, затем новый проводник осторожно помещаем в корпуса для «ушей» и спаиваем контакты на штекере и возле динамиков.
  4. Затем разогреваем изоляционный слой и надеваем его на проводники, возле штекера и слуховых выходов делаем укрепление при помощи силиконовых трубочек.
  5. Соединим половинки наушников при помощи клея «Момент».

ПОЛЕЗНАЯ ИНФОРМАЦИЯ! Чтобы крепление проводков было надёжным, а ваши наушники дольше служили, завяжите по узелку в каждом корпусе наушника, при этом не делая сильную натяжку проводников. Засор в контактах гнезда может накапливаться годами, поэтому при длительном использовании устройству может понадобиться профилактическая чистка

Не работает один наушник: разносторонние причины и как починить устройство

Помимо разрыва контактов на наушниках, могут возникнуть и другие проблемы, например, отсутствие нужных драйверов, проблема в самом гнезде или засоре контактов.

Причина Разъяснение
Неплотное вхождение штекера в разъём Контакты на штекере и аудиовыходе под наушники и на штекере располагаются по кругу, соответственно, неплотное прижатие или проваливание разъёма не создаёт тесного контакта, поэтому звук в одном из наушника может быть не слышен.
Отсутствие драйверов Если утилиты неправильно установлены на устройстве или вовсе отсутствуют, наушники будут конфликтовать с операционной системой плеера или телефона. В данном случае их необходимо установить.
Загрязнение и попадание влаги В течение многомесячного использования устройства без перерыва (имеется в виду на работе, во время занятий спортом или других действиях) динамики могут загрязняться ушной серой или пылью, также в них могут попасть капли пота. А эти факторы обязательно скажутся на работоспособности гаджета.

Неисправность одного наушника может крыться и в повреждённой мембране. Вы, конечно же, можете попытаться её вогнуть на место, однако, должны понимать, что это явление временное, и вскоре прибор полностью выйдет из строя без возможности его починки. Факт! Плохая слышимость чаще встречается у наушников-затычек с силиконовыми вкладышами

Нюансы починки микрофона на портативных наушниках

Микрофон на наушниках — это достаточно хрупкий элемент, который подвержен загрязнению больше, чем остальные составляющие устройства. Часто именно из-за попавшего засора в отверстие микрофона, начинает «барахлить» звук в обоих наушниках. Чтобы избавиться от проблемы, нужно почистить мини-устройство:

  1. Подготовьте ватную палочку (желательно деревянную, на ней надёжнее держится вата) и свежий спирт.
  2. Снимаем корпус с микрофона на гарнитуре и аккуратно пропитанной ватной палочкой в спирте обрабатываем все частички. Действуйте очень медленно, чтобы не повредить механизм.
  3. Дождитесь, пока влага антисептика полностью растворится, после чего можете собрать корпус и пользоваться наушниками с микрофоном дальше.

Если микрофон полностью не вышел из строя, то воспроизведение звука восстановится

Сломан динамик на наушниках, как починить гаджет самостоятельно

Если при попытке определить причину неработающего наушника удалось выяснить, что виноват именно динамик, починить его весьма трудоёмко. Даже в сервисных центрах вам сразу предложат сделать замену на новый. Это устройство достаточно микроскопическое, поэтому его пайка — это тонкий труд, который под силу не всякому мастеру, да и большинство приспособлений не поддаётся ремонту.

ПОЛЕЗНО ЗНАТЬ! Если вам заменяют динамики на наушниках в мастерской, удостоверьтесь, что подобрана точная деталь, соответствующая вашей модели устройства. Остерегайтесь подделок, ведь китайские динамики отличаются худшим качеством звучания. Если ваши наушники не фирменные и стоят недорого, то наверняка не стоит тратить деньги на ремонт, лучше купить абсолютно новый аксессуар

Неисправность регулятора громкости: можно ли это исправить

Теоретически попытаться отремонтировать регулятор громкости на наушниках можно, но только если у вас есть навык работы с радиоприборами. Если вы слышите треск и нарушение воспроизведения звука во время вращения колёсика громкости, тогда пора менять этот механизм.

Зачастую проблема такого эффекта связана с нарушением целостности проводников непосредственно в самом механизме Volume. В данном случае вам нужно полностью заменить устройство на новое, так как добраться до внутренних проводков очень сложно, а вот перепаять будет в разы дешевле и быстрее. Вы может приобрести регулятор громкости для наушников уже с другим корпусом. Здесь теперь важно правильно припаять все контакты

Ремонтируем штекер наушников своими руками: пошаговое руководство

Штекер на наушниках — это достаточно уязвимый элемент, и поломка на нём происходит в большинстве случаев, а чтобы её устранить, необходим соответствующий опыт. Редакция Tenho.guru расскажет подробно, как починить деталь, не будучи мастером, с первого раза.

Иллюстрация Описание действия
Убедившись, что повреждение контактов именно в аудио-джеке 3,5, приступаем к его демонтажу. Для этого отрезаем штекер от основного провода на расстоянии 1,5-2 см, снимаем изоляционный слой с провода (1,5 см), и перед вами появляются три контакта: жёлтый, зелёный и красный (зелёный — левый наушник, красный — правый, а жёлтый — масса).
Теперь зауживаем контакты при помощи канифоли и паяльника, после чего кончики обрабатываем оловом для cкрепления.
Обрезаем штекер, отмеряя длину, равную длине самого джека. После чего разбираем его до появления пластика, который разделяет контакты.
Определяем, какие контакты за что отвечают: первый самый длинный − это основание (масса), второй — правый канал, третий — левый канал. Аналогично внутренняя часть штекера: определяется в зеркальном порядке.
Фиксируем штекер в тисках и припаиваем наши наушники: к последнему контакту − зелёный проводок, среднему — красный, а первому (жёлтому) — жёлтую жилу. На данном этапе проверяем работоспособность наушников на телефоне или мультиметром.
Устанавливаем термоусадочные трубки, сначала тонкую так, чтобы закрыла проводки, а затем широкую, которую натягиваем на штекер и уменьшаем их размер при помощи зажигалки. Предварительно контакты оборачиваем тонкой капроновой нитью и закрепляем клеем «Момент.
Наши наушники готовы. Старайтесь все элементы прятать аккуратно, чтобы через термоусадочные трубки не виднелись бугорки, это эстетически некрасиво.

Как починить разъём наушников в современных телефонах

Выполнять разборку смартфонов самостоятельно крайне опасно: вы в дальнейшем можете не справиться с обратной задачей — собрать корпус телефона и его составляющие в единое целое. Поэтому лучше обратиться к мастеру или подробно изучить следующее видео.

Как починить наушники от Айфона, есть ли отличия от других устройств

Процедура восстановления работы наушников для каждого из устройств выполняется одинаково. Отличием может быть только способ разборки конструкции и оттенок изоляции внутренних проводников. Чтобы не мучиться с обрезанием изоляции, можно немного опалить её, после чего она легко снимается В наушниках Apple индивидуально выполнены только динамики и корпус на аудиовыходы. Вследствие разборки снова собрать их не получается, единственный выход − скрепить пластик клеем «Момент».

Домашний ремонт беспроводной гарнитуры и наушников

Причин, почему может не работать блютуз-гарнитура, может быть множество: невозможность зарядки, меньшее количество рабочих часов, чем положено, или отсутствие слышимости в одном из аудиовыходов. Чтобы любую из этих проблем исключить, понадобится разобрать и обнаружить неисправность.

Хорошее качество наушников можно определить в процессе разборки по плотности изоляции и спайки контактов В основном проблему связывают с выходом аккумуляторов из строя.

Чтобы разобрать корпус беспроводных наушников, вам необходимо снять оба кожуха с динамиков, затем выкрутить винты, чтобы добраться до платы и аккумулятора. Предварительно подберите нужную модель заряжаемой батареи и перепаяйте старую на новую. Смотрите пример демонтажа блютуз-наушников в этом видео.

Если у вас есть своё мнение по поводу ремонта гарнитуры и портативных наушников, делитесь им в комментариях под статьёй. Мы рады узнать о вашем личном опыте и с удовольствием обсудим этот процесс.



Как починить свои собственные наушники

То, что что-то сломалось, не означает, что это не может быть исправлено – особенно если это хорошая пара наушников, в которые вы вложили деньги. Наушники ломаются относительно легко, потому что мы используем их так часто, и обращайтесь с ними сурово. Они подвергаются воздействию дождя, солнца, спинок самолетов и дна вашего рюкзака.

Так что не бросайте любимую пару только потому, что она сломается. Сначала посмотри, сможешь ли ты их исправить.

Самая частая проблема наушников – вилка. Это та часть, которая входит в ваш телефон, компьютер или аудиосистему. Это также та часть, которая тянется сильнее всего и где выполняется множество соединений, так что считайте ее своего рода ахиллесовой пятой – вилка – самое слабое звено.

Когда-нибудь возникала проблема, когда вы слышите звук только в одном ухе, а затем поворачиваете вилку и слышите его только в другом ухе? Иногда у вас может быть звук в обоих ушах, но не будет баса с жестким звучанием. Эти проблемы указывают на то, что вам может потребоваться отремонтировать вилку.

Итак, первым делом нужно определить, проблема в разъеме наушников. Попробуйте подключить к тому же аудиоразъему другой набор наушников. Если вы по-прежнему слышите проблему, скорее всего, проблема связана с разъемом на вашем устройстве, а не с наушниками. Но если вы больше не слышите о проблеме, процесс устранения говорит нам, что вероятной причиной являются наушники.

Примечание. Мы рекомендуем попробовать это только в том случае, если вы раньше играли с этими инструментами. В противном случае, возможно, попросите друга с небольшим опытом взглянуть вам через плечо.Также нет гарантии, что установка штекера устранит проблемы с наушниками. Тем не менее, это может быть интересно попробовать, и это более действенно, чем бросать их.

Вам понадобится:

Стереоразъем A ⅛ дюйма (3,5 мм)
Паяльник
Припой
Небольшая влажная губка или ткань
Ножницы или ножницы
Пара «рук помощи» (необязательно)

Шаг 1. Обрежьте кабель и подготовьте провода.

Вы можете немного съежиться, особенно если у вас модные наушники, но на самом деле это не так уж важно.Отрежьте кабель примерно на дюйм от соединения до вилки. Так вы обязательно поймаете, где может быть проблема. Затем используйте что-нибудь острое, чтобы осторожно удалить примерно дюйм или около того внешней оболочки провода.

После того, как вы удалите внешнюю оболочку, вы, вероятно, увидите три внутренних провода; один для правого уха, один для левого уха и земля. Вы можете увидеть два заземляющих провода. В этом случае мы соединим два заземляющих провода, пока будем паять их позже. Провода могут быть намотаны друг на друга.Просто не забудьте на этом этапе разделить все по цвету.

Шаг 2: залудите провода

Теперь включите паяльник. Когда он полностью нагреется, возьмите кусок припоя и (при условии, что вы умеете пользоваться паяльником или есть с кем-то, кто умеет) нанесите припой на концы проводов. Этот процесс называется «лужением» проводов. Влажная губка предназначена для очистки припоя, который периодически накапливается на кончике утюга.

В большинстве шнуров наушников вместо проводов с резиновой изоляцией используются провода с эмалевым покрытием.Это означает, что вам придется обжечь эмаль на конце провода горячим припоем, чтобы припой прилип к меди внутри. Зажимы «руки помощи» могут быть полезны для удержания проводов, когда вы прикладываете утюг и припаиваете его концы обеими руками.

Если провода покрыты резиновой изоляцией, используйте что-нибудь острое, чтобы аккуратно снять четверть дюйма или меньше изоляции. Будьте готовы потерять пару дюймов в процессе, пытаясь снять изоляцию с ваших проводов, не разрезая ничего важного.Даже опытным мастерам приходится несколько раз пытаться получить чистый срез.

Как исправить оборванные провода наушников без пайки

Значит, у вас проблемы с наушниками? Вы устали от звука, исходящего только из одного наушника, или от того, что звук слишком тихий? Возможно, микрофон не работает. Все эти проблемы вызваны повреждением проводов наушников. Если вы слишком упрямы, чтобы избавиться от наушников, или просто хотите отложить покупку еще одной пары на некоторое время, то вы попали в нужное место.

Мы расскажем вам все, что нужно знать о том, как починить оборванные провода наушников. Возможно, вам потребуется собрать несколько необходимых инструментов, а также проявить терпение. Ремонт проводов наушников требует надлежащего ухода и времени, но мы расскажем вам все секреты, как это сделать.

Как исправить оборванные провода наушников без пайки

Одна из самых больших проблем – обрыв проводов наушников, требующий пайки. Однако далеко не каждому под силу выполнить такую ​​задачу.Так как же нам подойти к ремонту проводов наушников, не припаяв их? Прежде всего, вам нужно узнать несколько вещей.

Как зачистить провод

Провода наушников покрыты пластиком, поэтому вам нужно снять крышку, чтобы обнажить провод под ним, или зачистить провод. Обычно это делается с помощью плоскогубцев, кусачков и проволоки.

  1. Найдите отверстия с цифровыми этикетками на приспособлениях для зачистки проводов. Это измерение ширины отверстия.
  2. Затем определите ширину жилы проволоки и отрежьте небольшой кусок проволоки,
  3. .
  4. Вставьте жилу в соответствующие отрезки на приспособлениях для зачистки проводов.
  5. Сожмите плоскогубцы и надавите на ту сторону, где должна соскользнуть изоляция.

Скручиваем провода

Когда у вас есть оголенная жила и зачищенный провод, вам нужно скрутить их вместе. Все, что вам нужно сделать, это расположить провода рядом друг с другом, зажать их и скрутить, удерживая их вместе.

Существует 4 основных способа крепления проводов наушников без пайки: методом обжима, зажимом типа «крокодил», изолентой и горячим клеем. Мы расскажем вам, как использовать каждый метод.

Крепление проводов наушников с помощью зажима типа «крокодил»

Будьте осторожны, так как метод зажима «крокодил» – наш самый слабый способ крепления наушников. Если вы ищете быстрое временное решение, это должно сработать. Вам понадобятся зажимы из крокодиловой кожи и наушники, отрезанные от проводов и зачищенные на концах в местах их стыковки.Просто наденьте зажим «крокодил» на эти провода так, чтобы зубцы соприкасались с обоими проводами. Теперь у них есть проводимость, предлагая вашим наушникам несколько дополнительных часов жизни.

Как исправить оборванные провода наушников с помощью ленты

Закрепление проводов наушников лентой – одно из самых удобных решений. Ленту легко наклеить, но убедитесь, что это пластиковая изолента.

Метод № 1

Что вам нужно
  • Обрыв провода наушников
  • Пластиковая изолента или термоусадочная трубка
  • Кусачки
  • Отвертка
  • Наждачная бумага
  • Запасной провод
  • Альтернативный припой – зажигалка

Пошаговая инструкция

  1. Найдите часть, где провода скреплены двойным соединением. Здесь вы хотите развести провода примерно на полдюйма.
  2. Используйте кусачки, чтобы удалить изоляцию с небольших участков обоих проводов.
  3. Обратите внимание на 3 разных цвета проводов: красный, зеленый и медный
  4. Теперь пора разобрать наушники, сняв накладки. Возможно, вам понадобится небольшая отвертка, чтобы правильно удалить прокладку. Когда это будет сделано, вы должны увидеть несколько проводов. Найдите разъединение, так как именно здесь вам нужно будет повторно подключиться.
  5. Возьмите пластиковую изоленту или термоусадочную трубку и убедитесь, что они рядом и готовы. Если вы используете термоусадочную трубку, убедитесь, что она будет меньше после сжатия.
  6. С помощью наждачной бумаги удалите изоляцию с проводов. Делайте это до тех пор, пока проволока не станет медной.
  7. Спаяйте провода вместе. Для этого сначала нужно разрезать изоляцию кусачками, чтобы обнажить провод. Соедините два провода вместе, скрутите их и нагрейте зажигалкой, пока металл не начнет плавиться.
  8. Когда металл расплавится, используйте запасной провод, чтобы плотно сжать провода.
  9. Полностью оберните изолентой все оголенные провода. Это поможет удерживать припой вместе, обеспечивая при этом прочную структуру.

Метод № 2 – Замена сломанного домкрата

Что вам нужно
  • Запасной домкрат
  • Ножницы
  • Кусачки
  • Зажигалка
  • Изолента или термоусадочная трубка
  • Запасной провод
Пошаговая инструкция
  1. Отрежьте сломанный разъем для наушников примерно в дюйме от конца.
  2. Снимите дополнительную крышку проводов с помощью инструмента для зачистки проводов, чтобы оголить провода.
  3. Отсортируйте провода по цвету и обожгите цветное покрытие зажигалкой.
  4. Совместите провода по цвету и не забудьте также скрутить провода заземления.
  5. Наденьте термоусадочную трубку, если вы ее используете.
  6. Припаяйте конец каждого провода зажигалкой, обязательно промокнув его запасным проводом для надежного закрытия.
  7. Возьмите новый домкрат и отрежьте его, оставив длину более 2 дюймов.
  8. Повторите шаги 3, 4 и 6 для замены провода разъема.
  9. Совместите провода наушников с проводами нового штекера и зажгите их, чтобы соединить их вместе. Опять же, используйте запасной провод, чтобы скрепить провода вместе.
  10. Наденьте термоусадочную трубку или оберните область изолентой, чтобы надежно закрепить провода.

Как закрепить провода наушников, не разрезая их

Если у вас нет под рукой каких-либо инструментов, вы можете исправить их без необходимости.Выполните следующие действия, чтобы отремонтировать провода наушников, не разрезая их:

  1. Наденьте наушники и слушайте что-нибудь, как обычно.
  2. Скручивайте, сгибайте и регулируйте шнур, пока не заметите чувствительное место. Вы сможете найти его, внимательно слушая звук. В большинстве случаев короткое замыкание в наушниках происходит либо рядом с наушником, либо с разъемом.
  3. Обнаружив проблемную зону, сосредоточьтесь на том, чтобы найти такое место, где звук будет максимально чистым. Чтобы добиться наилучшего звучания, может потребоваться несколько мягких поворотов, а также несколько попыток, но будьте терпеливы и внимательно слушайте.
  4. Удерживайте кабель в нужном месте и оберните его изолентой или изолентой. Во многих случаях давления ленты достаточно, чтобы провода внутри кабеля соприкасались.
  5. Поздравляю! Вы просто ремонтируете провода наушников, не обрезая их и не используя никаких инструментов!

Как закрепить провода наушников с микрофоном

Если вы используете микрофон наушников для звонков, видеочатов, потоковой передачи и других целей, то нет ничего более раздражающего, чем неработающий микрофон.Стоит отметить, что методы, которыми мы только что поделились с вами, представляют собой все возможные исправления. Тем не менее, вы должны сначала попробовать очистить свой телефон и микрофон, прежде чем делать операцию на своих драгоценных наушниках.

Удаление пыли и грязи

Иногда достаточно пыли или грязи, чтобы микрофон не улавливал звук. Даже если вы не подозреваете, что это так, вам все равно следует попробовать, чтобы увидеть, возможно ли это. Засорение может происходить либо в разъеме для наушников вашего телефона, либо в небольших щелях микрофона.Все, что вам нужно для правильной очистки этих частей, – это зубочистка и тонкий кусок туалетной бумаги, бумажное полотенце или салфетка.

Возьмите бумагу и оберните ею зубочистку. Слегка почистите внутреннюю часть разъема для наушников, чтобы собрать грязь или мусор. Убедитесь, что в нем нет влаги, чтобы не повредить телефон. Для микрофона наушников возьмите новый лист бумаги и снова оберните им зубочистку. Почистите щеткой место, где слышен звук (обычно небольшое отверстие или экран), чтобы удалить грязь.Вы также можете аккуратно подуть на него, чтобы удалить мусор.

Не забудьте проверить гарантию

Если у вас достаточно новые наушники, вы можете иметь право на бесплатную замену. Попытайтесь проверить, есть ли у вас действующая гарантия, прежде чем пытаться использовать другие методы, которые мы вам показали. Отрезание наушников может привести к аннулированию гарантии, что исключает возможность замены неисправного устройства.

Если вам нужно… Купите новую пару

Если вы все перепробовали, но вам все еще не повезло, то в последнем случае вам понадобится новая пара наушников.Хорошая сторона заключается в том, что есть много доступных наушников, которые можно купить для быстрой замены. Они станут отличным способом сэкономить время на более качественную пару. Если у вас есть деньги, сразу же купите высококачественную пару, чтобы у вас были наушники с большей прочностью.

Провод для ремонта наушников

– купить провод для ремонта наушников с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для ремонта наушников.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший провод для ремонта наушников вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили провод для ремонта наушников на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в проводе для ремонта наушников и думаете о выборе аналогичного товара, AliExpress – отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово – просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны – и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести провод для наушников по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как взломать разъем для наушников

В какой-то момент в ваших аудиопроектах, сделанных своими руками, вам понадобится способ ввода звука в ваши схемы. Один из самых универсальных способов сделать это – использовать стереофонический аудиоразъем 3,5 мм. Их можно извлечь из старого набора портативных аудионаушников.Если вы отрезаете вкладыши, вы можете подключить разъем к источнику звука и подключить провода напрямую к вашим цепям.

В этом руководстве я покажу вам, как подключить два наиболее распространенных типа аудиоразъемов – TRS и TRRS.

T означает «наконечник»; R означает «кольцо», а S означает «рукав»:

Аудиоразъем TRS

Аудиоразъемы

TRS находятся на стандартных стереонаушниках без микрофона. После того, как вы разрежете кабель, вы, вероятно, найдете один из трех распространенных способов подключения:

  1. Оболочка заземления из медного провода, обернутая вокруг двух изолированных проводов аудиосигнала.
  2. Два отдельных изолированных провода, каждый со своим сигнальным проводом и заземляющим проводом внутри.
  3. Отдельные изолированные провода для заземления, правого аудио и левого аудио в одном кабеле.

Обычно красные провода – это правый аудиоканал, а синие провода – левый аудиоканал. Проверьте изображение ниже, чтобы увидеть, какие провода являются проводами аудиосигнала, а какие – проводами заземления в наиболее распространенных схемах подключения TRS (изображение любезно предоставлено DIY Perks на YouTube).

Провода подключаются к штекеру TRS следующим образом:

В зависимости от типа вилки у вас может быть доступ к контактам внутри корпуса разъема. Провода подключаются к контактам вилки следующим образом (изображение любезно предоставлено Робом Робинеттом):

Если вам нужен только моно вход, провода левого и правого аудиоканала можно соединить вместе.

После того, как вы определили провода, просто припаяйте их к правильным входным каналам в вашей схеме или прикрепите штыревые разъемы, чтобы их можно было использовать на макетной плате.

TRRS Аудиоразъем

Аудиоразъем TRRS находится на наушниках iPhone и других наушниках с микрофоном.После того, как вы разрежете пластиковую изоляционную оболочку, вы найдете 5 отдельных проводов:

  • Горит красный провод: сигнал правого аудиоканала
  • Красный и медный витой провод: масса для правого аудиоканала
  • Сплошной зеленый провод: сигнал левого аудиоканала
  • Зеленый и медный скрученный провод: масса для левого аудиоканала
  • Красно-зеленая оболочка с медным проводом внутри: внутренний медный провод – сигнал микрофона, внешняя оболочка – заземление микрофона.

Вы также найдете пластиковый шнур, который используется для усиления кабеля наушников:

Штекер TRRS подключается к проводам следующим образом:

Если вы можете добраться до контактов внутри корпуса штекера, контакты штекера TRRS соединяются следующим образом:

Если вам нужен только монофонический аудиовход с разъемом TRRS, вы можете объединить красный и зеленый провода, чтобы получился один монофонический аудиопровод, а затем объедините провода заземления в один провод заземления.

Каждый провод покрыт очень тонким слоем изоляционного материала, поэтому их можно связывать вместе без какой-либо пластиковой изоляции. Прежде чем паять или подключать их к чему-либо проводящему, быстро проведите пламенем по проводам, чтобы сжечь изоляцию, затем вытрите начисто.

Как только вы это сделаете, провода можно припаять прямо ко входам на вашей печатной плате или подключить к контактам перемычки, чтобы их можно было вставить в макетную плату.


10 советов по ремонту наушников • Вместо

Мы многое делаем с «тремя рупиями»: сокращение, повторное использование, переработка.Однако есть еще одно слово «ремонт», на которое мы не обращаем внимания: ремонт. Когда мы сталкиваемся с продуктом, который не работает должным образом, мы склонны бросать и заменять, но для многих предметов домашнего обихода есть варианты ремонта… обычно мы можем сделать это сами.

Итак, когда я увидел, что Джули Финн написала статью о ремонте наушников на Crafting a Green World, я решил, что мне нужно поделиться ею здесь. Хотя я предполагаю, что эти предметы не составляют значительную часть нашего потока отходов, я предполагаю, что они достаточно значительны.И если вы купите что-то помимо дешевых наушников, вы тоже можете сэкономить немного денег.

Знаете еще одну хорошую тактику, чтобы наушники работали? Делитесь ими с нами в комментариях.

Ремонт наушников: 10 исправлений своими руками

Я ХААААЯ, когда мои наушники ломаются! Даже если это дешевые наушники, я ожидаю, что они прослужат долго, а если это хороший набор наушников, я ожидаю, что они ДЕЙСТВИТЕЛЬНО прослужат.

Выбрасывать их в мусорную корзину? Не вариант.

К счастью, большинство обычных поломок наушников легко исправить.Вот несколько способов отремонтировать наушники, которые к завтрашнему дню вернут вам на голову:

Очистите разъем. Если все ваши наушники не работают при подключении к одному и тому же устройству, проблема, скорее всего, в грязном разъеме. Вот как это почистить.

Сделайте амбушюры своими руками. Кто сказал, что ваш ремонт не может быть красивым? Эти связанные крючком амбушюры НАМНОГО лучше оригиналов!

Распечатайте новую крышку домкрата. Если вы хотите, чтобы ваши наушники продолжали красиво выглядеть после ремонта, подумайте о том, чтобы найти кого-нибудь с 3D-принтером.Например, вот файл для обложки нового домкрата.

Подсоедините провод к проводу. Если звук воспроизводится только через одну сторону наушников, то виноват ослабленный или отсоединенный провод.

Отремонтируйте амбушюры. Если подушка изнашивается или соскальзывает с наушников, не волнуйтесь – это поправимо!

Заменить домкрат. Штекер или гнездо наушников находят много применения… и, следовательно, много злоупотреблений! Если у ваших наушников есть проблема с подключением, но нет заметно поврежденных проводов, замена разъема может быть вашим быстрым решением.

Протестируйте звук. Если ваши наушники плохо воспроизводят звук, это способ точно выяснить, в чем проблема.

Используйте термоусадочную трубку. Если ваше гнездо не слишком громоздкое, вы можете надеть его на кабель и использовать для закрытия оголенных проводов.

Используйте Sugru. Этот формованный пластик, отверждаемый на воздухе, отлично подходит для любых шнуров, в которых есть оголенные провода, потому что Sugru надежно изолирует их. До сих пор я использовал Sugru таким образом, чтобы отремонтировать свой шнур для микроволновой печи, шнур пылесоса, шнур мультиварки и, да, шнур наушников.

Протрите их. Вы можете предотвратить множество проблем, связанных с накоплением грязи, просто протерев наушники этим самодельным чистящим раствором.

Есть какие-нибудь любимые советы по ремонту наушников? Расскажите мне о них в комментариях ниже.

Изображение предоставлено: Shutterstock

Изображение предоставлено: Shutterstock

Ремонт сломанных наушников | Гаджеты

Диагностируйте проблему

Сломаны ли они на штекере или динамике? Подключите их, включите музыку и пошевелите проводом возле вилки.Если вы слышите потрескивание (или они полностью исчезают), вероятно, вам необходимо заменить штекер. Повторите это действие возле динамика – треск после покачивания на этом конце означает, что вам нужно отремонтировать динамики.

Замена штекера разъема

Отрежьте старый штекер разъема с помощью кусачков. Если ваши наушники состоят из двух смежных кабелей, осторожно потяните кабели на 4 см друг от друга и снимите одинаковое количество внешней изоляции с концов обоих кабелей. Если у вас однокабельные наушники, снимите 4 см с внешней изоляции

Если у вас два кабеля, один будет содержать два неэкранированных медных заземляющих провода, а другой – два изолированных сигнальных провода, левый сигнальный (белый) и правый сигнальный ( красный).Однокабельные наушники обычно содержат один медный провод заземления и два изолированных сигнальных провода.

Используйте кусачки, чтобы снять 5 мм изоляции с обоих сигнальных проводов. При необходимости скрутите два неэкранированных заземляющих провода вместе.

Независимо от того, какие у вас наушники, теперь у вас должно быть три оголенных провода на конце кабеля: левый сигнал, правый сигнал и земля.

С помощью паяльника «залудите» (см. Рамку справа) каждый провод. Добавьте столько припоя, чтобы равномерно покрыть провод, но не настолько, чтобы припой начал образовывать капли.

Отвинтите корпус от нового штекера. Продвиньте внешний корпус вдоль провода наушников так, чтобы конец с резьбой находился ближе всего к паяльному соединению.

Теперь припаяйте провода к биркам (или контактам) на открытых внутренних поверхностях штекера. Припаяйте самый длинный контакт (известный как заземляющий контакт) к заземляющему проводу. Припаяйте два сигнальных провода к двум более коротким контактам. Обожмите конец метки заземления, чтобы он захватил провод, и прикрутите внешний корпус обратно к штекеру.

Проверьте наушники.Если вы не слышите звук, открутите внешний корпус штекера и еще раз проверьте паяные соединения. Убедитесь, что вы не спаяли два провода вместе и не отсоединились. Ни один из проводов не должен касаться. Если сомневаетесь, удалите провода паяльником и повторите этот процесс.

Ремонт динамиков

Чтобы добраться до динамиков, откройте наушники (биты рядом с ушами). Некоторые используют винты, чтобы удерживать гарнитуру вместе, другие используют пластиковые зажимы или клей.Чтобы открыть первый, используйте подходящую отвертку. Чтобы открыть последний, воспользуйтесь ремесленным ножом. Вставьте лезвие между склеенными швами и осторожно разделите две части соединения. Медленно вращайте лезвием вокруг стыка, пока две части не расколются. Иногда клей будет слишком прочным, и вы не сможете открыть стык, не повредив пластиковый корпус. Но помните: вы пытаетесь исправить что-то, что уже сломано, поэтому не расстраивайтесь. Вы можете снова склеить это.

Осторожно снимите динамики.они круглые и обращены к вашему уху. К динамикам будут припаяны провода наушников. Ищите любые повреждения или отсоединенные провода. Отсоединенный провод будет плавать внутри корпуса, а на динамике будет серебряная бирка, к которой больше не прикреплен провод. Отрежьте конец провода на 5 мм и удалите внешнюю пластиковую изоляцию с помощью приспособлений для зачистки проводов.

Нанесите немного расплавленного припоя на оголенный провод, а затем прикрепите его к серебряной метке припоя на динамике, расплавив припой на метку с помощью железа и прикоснувшись проводом к метке до того, как припой остынет. Помните: тепло будет проходить вверх по проводу, поэтому не держите паяльник на месте дольше, чем необходимо.

Поврежденные провода, которые не отсоединились, по-прежнему должно быть легко обнаружено: они будут иметь перегибы или поврежденный участок будет другого цвета по сравнению с остальной частью провода. Изменение цвета происходит, если провода были растянуты. Отпаяйте провода от динамиков, приложив утюг к припоям на динамике и осторожно вытащив провода из расплавленного припоя.

Удалите поврежденный участок провода кусачками – попробуйте отрезать лишнюю пару дюймов дальше от видимого поврежденного участка, на всякий случай, если повреждение сказалось.

Зачистите провода кусачками и залудите оголенные концы провода припоем. Перепаяйте провода к наушникам. Должно быть легко определить, где нужно припаять провода, так как на динамике будет только два паяных соединения, а к нему должно быть подключено два провода.

Винты следует закрутить на место, а наушники, которые были склеены или склеены, необходимо снова затянуть и удерживать на месте с помощью суперклея.

Мастер-класс по пайке: проведите собственный ремонт электрооборудования

Основные инструменты

Паяльник (10,98 фунтов стерлингов): мощность паяльника измеряется в ваттах – чем выше мощность, тем быстрее утюг получит горячей. Утюг на 20 Вт подходит для большинства обычных паяльных работ.

Присоска для припоя (£ 1.65, с сайта mptools.co.uk): удаляет излишки припоя, отсасывая расплавленный припой от наконечника паяльника. Нажмите на рычаг на конце присоски для припоя, расплавьте излишки припоя с помощью паяльника и поместите сопло присоски для припоя рядом с расплавленным припоем. Нажмите кнопку сбоку, и рычаг взметнется вверх, всасывая излишки припоя в резервуар.

Очиститель жала паяльника: вы можете купить его в готовом виде, но не менее эффективна металлическая мочалка в пустой банке из-под тунца.Несколько раз окуните конец паяльника в металлическую губку для мочалки – излишки припоя или грязь будут удалены за секунды.

Основные навыки

Вот секрет пайки: вместо того, чтобы плавить припой утюгом, нагрейте объект, который вы хотите припаять, так, чтобы именно этот объект плавил припой непосредственно при нанесении.

Чтобы сделать хорошее паяное соединение между двумя проводами, снимите пластиковую оболочку с проводов и нагрейте оголенный металл с помощью паяльника.Нанесите припой на нагретую металлическую проволоку. Припой должен легко растекаться по металлической проволоке, если она достаточно горячая. Как только припой потечет, снимите паяльник с провода и дайте припою остыть. Этот процесс называется лужением.

Залудите другой провод так, чтобы на обоих открытых участках металлической проволоки был припой, и расположите их так, чтобы две припаянные части соприкасались. Нанесите немного припоя прямо на кончик утюга, а затем прикоснитесь к утюгу до точки соприкосновения двух проводов.Удалите утюг, как только припой расплавится на проводе. Когда припой остынет, два провода следует спаять вместе. Очистите жало паяльника с помощью очистителя жала паяльника и отключите утюг от сети. Дайте утюгу остыть, прежде чем убирать его.

Процесс лужения применяется ко всей пайке, будь то провода или компоненты на печатной плате. Сначала нанесите припой на обе поверхности, затем снова расплавьте припой, когда поверхности соприкасаются. Излишки припоя можно удалить с помощью присоски для припоя.

Как заменить разъем AUX на наушниках Beats EP – Joe’s Gaming & Electronics

Наушники Beats EP – единственные наушники, предлагаемые компанией, к которым прилагается кабель. Также оказывается, что разъем для наушников 3,5 мм, который находится на указанном кабеле, легко ломается или слишком часто выходит из строя. В этом руководстве показано, как заменить этот домкрат на более качественный послепродажный.

Если вы предпочитаете просмотреть видеоруководство по этому ремонту, щелкните здесь.Или, если стоимость инструмента кажется непомерно высокой для одноразового ремонта, и вы предпочитаете, чтобы мы выполнили этот ремонт, посетите наши услуги по ремонту, чтобы профессионалы отремонтировали вашу электронику.

Вы занимаетесь бизнесом? Мы предлагаем оптовые скидки на наши услуги по ремонту, если вы отправляете большое количество устройств на ремонт или хотите отправлять нам постоянные партии устройств для ремонта на регулярной основе. Свяжитесь с нашей службой поддержки для получения дополнительной информации [email protected] (это электронное письмо предназначено только для оптовых запросов, обратитесь в службу поддержки @ JoesGE.com для других запросов).

Сложность ремонта: Сложная

Время выполнения: 1-2 часа. Дайте себе время, чтобы двигаться медленно и спокойно 🙂

Инструменты и детали, которые вам понадобятся для этого ремонта:

  1. Новый разъем AUX
  2. Паяльник (около 15 Вт подходит для небольшой электроники и будет дешевле, чем покупка устройства с регулируемой температурой).
  3. Флюс для припоя (для обеспечения чистоты паяных соединений)
  4. Припой (для нанесения на конец отрезанного провода)
  5. Тепловая пушка (фен тоже может помочь)
  6. Ножницы или лезвие бритвы (чтобы отрезать старый домкрат и удалить резиновую изоляцию с основного провода)
  7. Пинцет прецизионный
  8. Клей B7000 В нашем видео и фотографиях мы используем клей 2P10 от Fast Cap, но B7000 выполняет ту же работу.
  9. Blue Loctite (используется только для надевания резьбы черной навинчивающейся крышки для нового вспомогательного разъема. Если вы не хотите надевать его на резьбу, в этом нет необходимости)

1. Снимите старый домкрат

Независимо от того, сломался ли ваш разъем или был оторван шнур, вам нужно будет отрезать кабель, чтобы получить чистый набор проводов для работы. Вы можете отрезать кабель прямо над разъемом ножницами или бритвенным лезвием.

2.Готовый провод

Теперь вам нужно будет аккуратно снять резиновую изоляцию с основного провода. Вы можете сделать это, сделав легкие надрезы с обеих сторон плоской проволоки на расстоянии примерно 3/4 дюйма от конца проволоки лезвием бритвы или ножницами. Затем просто снимите основную резиновую изоляцию с меньших проводов, в которых она находится.

После того, как вы удалили изоляцию, разверните провода так, чтобы вы могли их четко видеть, и скрутите все маленькие провода медного цвета в один провод.

Также присутствуют отдельные жилы пластиковой изоляции. Они вам не нужны, поэтому можете их отрезать. Их не нужно полностью удалять, просто обрежьте их, как на картинке ниже.

Теперь наденьте черную часть корпуса вашего New AUX Jack на основной провод.

Затем разрежьте пополам прозрачную пластиковую трубку, поставляемую с новым разъемом AUX, и наденьте ее на провод так, чтобы она вошла в крышку устанавливаемого разъема New AUX.

3. Припаиваем соединения

Теперь пришло время подготовить эти маленькие провода для подключения к клеммам на вашем новом AUX-разъеме. Начните с нанесения небольшого количества припоя на каждый провод.

Очистите жало паяльника и нанесите на него свежий припой. Затем по очереди переносите этот припой на маленькие провода. Этот процесс называется «лужение». *** Убедитесь, что вы не держите паяльник на проводах более пары секунд за раз, так как эти провода очень тонкие и могут расплавиться, если вы оставите паяльник на них слишком долго.

После того, как вы закончили лужение проводов, пора залудить контактные точки на разъеме AUX. Их четыре, 3 сбоку и один сзади, который торчит. Сначала нанесите небольшое количество флюса, затем нанесите небольшое количество припоя.

После того, как вы закончите лужение проводов и контактных точек, припаяйте провода по отдельности к контактам нового разъема AUX. Для удержания на месте тонких проводов может помочь точный пинцет, а не пальцы.Чтобы убедиться, что приведенная ниже схема подключения не сбивает с толку, начните с припайки медного провода, который вы скрутили в один провод, к контакту, который будет ближе всего к устройству при подключении разъема, затем к красному проводу, зеленый провод, и заканчивая тем, что красный и зеленый провод припаяны к полюсу, который торчит с задней части разъема. *** Убедитесь, что вы не держите паяльник на проводах более пары секунд за раз, так как эти провода очень тонкие и могут расплавиться, если вы оставите паяльник на них слишком долго.

4. Протестируйте наушники

На этом этапе наушники должны полностью функционировать, включая регуляторы громкости вверх / вниз и кнопку воспроизведения / паузы, поэтому обязательно проверьте их на своем телефоне, чтобы убедиться, что все работает, прежде чем заклеивать их.

5. Повторная сборка

С помощью теплового пистолета или фена нагрейте прозрачную пластиковую термоусадочную трубку, надев ее на клеммы на задней стороне вашего нового разъема AUX, пока она не сузится вокруг проводов.*** Мы рекомендуем удерживать домкрат пинцетом во время этой части ремонта, так как металл сильно нагреется и может обжечься, если вы держите его.

На этом этапе, если у вас есть Loctite, нанесите небольшое количество на резьбу домкрата.

Теперь прикрутите крышку к задней части домкрата.

Наконец, вам нужно нанести немного клея B7000 внутрь отверстия в задней части нового разъема, где торчит основной провод.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
