Как паять светодиодную ленту? Ответ эксперта

Зачастую во время монтажа светодиодной ленты появляется необходимость разрезать ее на несколько небольших отрезков, а затем спаять эти отрезки с проводами. Однако далеко не все с паяльником на «ты», поэтому и возникают вопросы, связанные с правильной пайкой. К счастью, этот процесс достаточно прост и не требует особых знаний и навыков. О том, как паять светодиодную ленту и что для этого нужно, расскажет данная статья.

Содержание

• 1 Что и где паять?
• 2 Что потребуется для пайки LED-ленты?
• 3 Предварительные работы
• 4 Процесс спайки светодиодной ленты с проводами

Что и где паять?

Любая светодиодная лента состоит из групп, включенных параллельно между собой светоизлучающих диодов. Разрезается лента строго в определенных местах между этими группами. Как правило, места возможных разрезов обозначаются пунктиром или значком ножниц.

Определившись с длиной отрезка, с одной из его сторон выбирают контактные площадки, к которым будут припаивать провода. Контакты в виде печатных проводников расположены с обеих сторон от линии разреза, имеют круглую форму и надпись: в одноцветных изделиях – «+» и «-», в многоцветных – «R», «G», «B», «–». Перед началом пайки контакты необходимо слегка зачистить до появления блеска.

Если на светодиодную ленту нанесён защитный слой силикона (IP67-IP68), перед пайкой его удаляют канцелярским ножом, чтобы получить доступ к контактам для пайки.

Что потребуется для пайки LED-ленты?

Перед началом любой работы нужно заранее приготовить все необходимое. Такой несложный процесс, как пайка светодиодной ленты не исключение. Для начала работы потребуются следующие инструменты:

1. Паяльник с узким жалом мощностью 25–40 Вт или паяльная станция.
2. Кусачки или пассатижи.
3. Ножницы, если лента еще не разрезана.
4. Универсальный монтажный держатель (более известный под названием Третья рука). Понадобится для зажатия светодиодной ленты во время спайки с проводами. Это профессиональный инструмент, далеко не у всех имеющийся под рукой. Его можно заменить любым подручным грузом, который способен надежно зажать светодиодную ленту на время пайки.
5. Зачищающий инструмент.

При зачистке проводов ножом или скальпелем на жилах могут остаться насечки, что делает их хрупкими и ломкими. Поэтому при зачистке проводов для дальнейшей пайки рекомендуется пользоваться специальным зачищающим инструментом — стриппером.

Из расходных материалов обязательно понадобится припой и паяльный флюс. В качестве припоя подойдут любые сплавы с температурой плавления до 300 °C. Наиболее удобны в использовании свинцово-оловянные сплавы в форме проволоки. Тип флюса не имеет принципиального значения.

Стоит отметить, если во время пайки будет использоваться активный флюс, то необходимо заранее приготовить спирт и небольшой кусочек тряпочки или ваты. Активные флюсы еще долго реагируют с металлами после пайки, поэтому излишки флюса нужно удалять.

Для надежной изоляции контактов потребуется термоусадочная трубка (ее еще называют термоутяжка) диаметром около 10 мм, зажигалка или спички.

Провода подойдут только медные многожильные сечением 0,5–0,75 мм². Их длину нужно отмерить заранее, с запасом в 10 см.

Предварительные работы

Перед тем как паять светодиодную ленту, нужно проделать небольшую предварительную работу. Касается это подготовки паяльника. Для качественной пайки, жало паяльника необходимо заранее почистить от гари и зачистить от обгоревшего слоя. Затем паяльник необходимо прогреть до рабочей температуры и залудить жало.

Секрет качественной пайки находится на жале паяльника – оно всегда облужено, то есть на нем постоянно есть тонкий слой припоя.

Качество пайки двух проводников во многом определяется правильной подготовительной работой, а именно лужением. Для тех, кто редко держит в руках паяльник либо с ним на «вы» рекомендуется немного потренироваться на ненужных проводах, чтобы не испортить дорогостоящую светодиодную ленту.

Процесс спайки светодиодной ленты с проводами

На проводах выбранной длины с одной стороны удаляют изоляцию, примерно на 5 мм, и слегка царапают медные жилки для удаления оксидной плёнки. Затем плоскогубцами аккуратно скручивают жилки между собой, чтобы избежать их расслоения во время лужения и пайки. Подготовленный проводок окунают во флюс или прислоняют к кусочку канифоли. Разогретым и залуженным жалом паяльника цепляют кусочек олова (можно с запасом) и прикладывают к зачищенному проводку на 3-5 секунд. Для лучшего взаимодействия провод медленно вращают, прижимая одновременно к жалу и канифоли. После затвердевания луженый наконечник укорачивают до длины около 3 мм. Контакты светодиодной ленты лудят следующим образом. Жалом паяльника захватывают маленькую каплю припоя, на мгновение окунают его в канифоль и на пару секунд прислоняют к одной из контактных площадок. В результате на месте медного пятачка должна образоваться полусфера из припоя. Когда все соединительные части залужены, пришло время спаять светодиодную ленту с электрическими проводами. Для удобства её фиксируют с помощью груза к столу или устанавливают в универсальный монтажный держатель. На жале паяльника оставляют минимальное количество олова, окунают его во флюс и на пару секунд прислоняют к спаиваемым поверхностям. Луженая часть провода должна скрыться в полусфере припоя. Аналогичная операция пайки повторяют с остальными проводниками.

Для надёжного контакта достаточно того припоя, который нанесен в процессе лужения. Только так удастся избежать лишних наплывов и замыкания контактных площадок между собой.

Если хорошо разогретым паяльником не удаётся качественно припаять провода к светодиодной ленте в течение 3-4 секунд, то следует отказаться от используемого припоя. Тугоплавкие сплавы на основе олова не пригодны для работы с тонкими проводниками, приклеенными к гибкой ленте. При длительном контакте произойдёт перегрев и отслоение контактной площадки.

Заключающий этап состоит из проверки надежности работы и изоляции припаянных проводов к светодиодной ленте с помощью термоусадочной трубки. Пайка проверяется визуально, а затем путем подключения питания к светодиодной ленте. Если все в порядке, контактные площадки чистятся от лишнего флюса с помощью тряпочки или ватки, смоченной в спирте (в случае использования нейтрального флюса, этот пункт можно пропустить). Затем контакты изолируются термоусадочной трубкой. Для этого она накладывается на место спайки и равномерно подогревается со всех сторон.

Пайка светодиодной ленты

• Главная
• Пайка светодиодной ленты

При монтаже светодиодной ленты часто возникает необходимость соединять куски между собой или к проводам источника питания. Существует два способа соединения ленты: коннекторы и пайка. Наиболее надежным способом считается пайка. В данной статье мы подробно разберем следующие ньюансы пайки: каким образом паять светодиодную ленту, какие материалы нужны для процесса соединения между собой отрезков лент, какой паяльник лучше использовать.

Что нужно для пайки светодиодной ленты?

Перед тем, как приступить к пайке необходимо запастись всеми необходимыми материалами и инструментом. Основным инструментом является паяльник. К выбору паяльника для светодиодной ленты стоит подойти серьезно. Слишком слабый паяльник не сможет позволить качественно припаять контакты, а слишком мощный паяльник расплавит их.

Идеальным вариантом является паяльная станция. Она позволяет регулировать температуру пайки и подбирать жало нужного диаметра. Если у Вас есть подобная станция, то это хорошо. Специально покупать ее для этой задачи не стоит, т.к. можно обойтись и обычным паяльником.

Оптимальная мощность  20-40 Вт. Этого достаточно, чтобы выполнить качественное соединение деталей.

В качестве припоя  можно использовать любой, который имеется в ваших запасах. Можно также использовать пару: канифоль, олово.

Кроме того, очень удобно использовать универсальный монтажный держатель — третья рука. Приспособление позволяет зажать светодиодную ленту и припаять к ней все, что нужно.

Итак, для пайки светодиодной ленты нам понадобится:

• Паяльник 20-40 Вт или паяльную станцию.
• Припой.
• Универсальный монтажный держатель (по возможности).
• Кусачки.
• Ножницы.
• Нож (для зачистки контактов).
• Изолента (для изоляции контактов после пайки) или термоусадка (термоусадочная трубка) диаметром 10 мм.
• Медные провода сечение 0,5-0,75 мм, многожильные (понадобятся для соединения).

Подготовка паяльника

Паяльник является основным инструментом. От его качества зависит результат спайки. Перед началом работ, рекомендуется жало паяльника почистить от гари при помощи надфиля. Обязательно прогреть до рабочей температуры и залудить жало.

Не надо перегревать паяльник. Во время работы необходимо отключать его от сети питания на 5 минут, каждые 15-20 минут работы.

Что и где паять?

Светодиодная лента — гибкая платы, которая выполняется в виде ленты. На основание платы наносятся группы светодиодов и резисторов, а также проводников, соединяющих эти группы. Отсюда следует, что разделяться на куски она может только в местах стыковки групп. Места реза ленты маркируются специальной линией с символом ножниц. Только в этих местах светодиодная лента может резаться на отрезки.

Спаиваем в месте разреза «по ножницам»

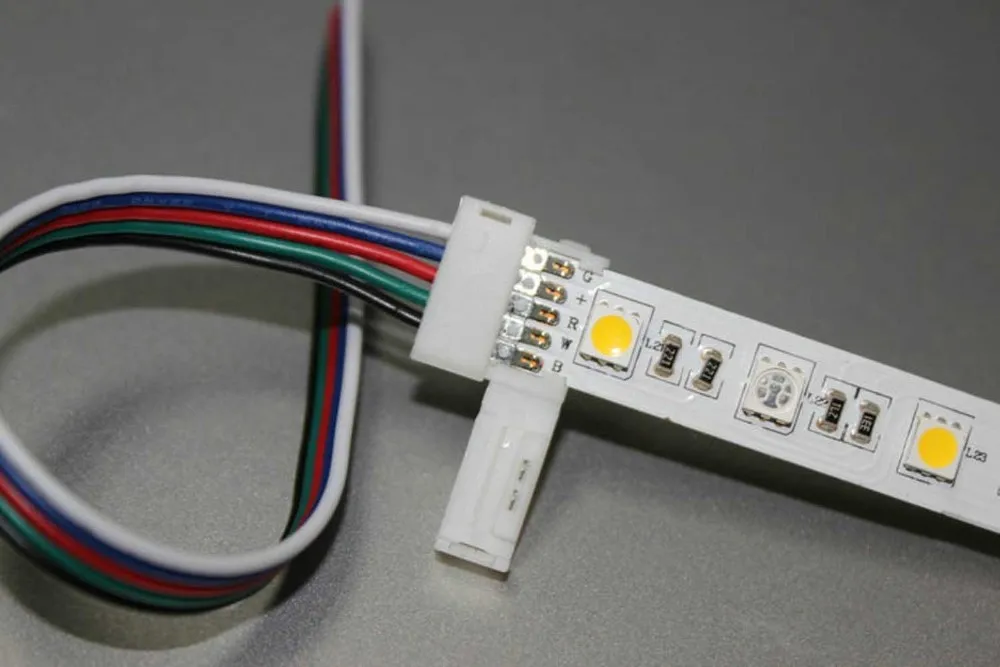

Спаять или соединить светодиодную ленту коннектором (без пайки), разрезанную по «ножницам» не составит труда. Для этого достаточно следовать простому алгоритму:

• Зачистить и облудить контактные площадки (проводники) светодиодной ленты при помощи паяльника.
• Если производится пайка двух лент, то зачистить контакты второй. Если Вы припаиваете ленту к блоку питания проводами, то провода тоже нужно зачистить и облудить.
• При помощи маломощного паяльника 20-40 Вт нанести припой на соединяемые части.
• Спаять части между собой с помощью проводов или встык. Начинающим рекомендую второй подход – просто и надежно!
• Проверить качество пайки
• Изолировать при помощи изоленты и термоусадки.

Не надо забывать, что в зависимости от типа светодиодной ленты, она может иметь различное количество и наименование проводников. Многоцветная RGB светодиодная лента имеет следующие контакты: «R», «G», «B», «+». Одноцветная Светодиодная лента: «+», «-».

Спаиваем в ошибочном месте разреза

Что делать, если разрез сделан в другом месте? Ленту не получится соединить при помощи коннектора, но и выкидывать ее не стоит, на помощь в этом случае придет пайка. Давайте разберемся, как спаять светодиодную ленту в таком случае.

• Зачистить дорожки ленты так, чтобы Вы видели контактные дорожки, которые проходят внутри самой светодиодной ленты.
• Зачистить вторую часть ленты.
• Паяльником наносим припой на контактные части обоих кусков лент.
• Тут есть два варианта. Либо паять ленты между собой кусочками проводов либо встык между собой. Первый способ пайки проще – рекомендую его начинающим.
• Проверить качество пайки.
• Изолировать контактные площадки термоусадкой либо изолентой.

По завершению работы стоит проверить качество пайки светодиодной ленты. Просто нужно пошевелить провода, а также желательно тянуть соединенные места в разные стороны небольшим усилием.

Светодиодная лента для пайки — как разрезать, удлинить и проверить светодиодные ленты

Перейти к содержимому

Пайка соединений светодиодной ленты может показаться сложной задачей. Вы можете бояться сжечь ленту или неправильно подключить ее. Но не волнуйтесь, разрезать, удлинить и протестировать световые полосы проще, чем кажется. С помощью этого пошагового руководства как для 2-жильной белой светодиодной ленты, так и для 4-жильной светодиодной ленты RGB вы сможете без проблем выполнить отличную работу.

Инструменты, которые вам понадобятся

:

• Припой
• Паяльник
• Кабель
• Светодиодная лента
• Кусачки для проволоки
• Нож
• Ножницы

Кабель для пайки к ленте:

1. Включите паяльник:

1

2. Поместите ленту на стол Используйте груз, чтобы удерживать его на месте. (Будьте осторожны, чтобы не повредить светодиоды!)

3.  Теперь поместите наконечник паяльника на медную площадку на ленте, а затем нанесите припой на площадки: кабель, чтобы выявить металлические жилы. (Для некоторых 2-жильных кабелей вам потребуется снять наружную оболочку кабелей с помощью ножа.) металлические нити. Убедитесь, что концы полностью закрыты со всех сторон:

6. Снова нагрейте паяльником припой, который вы уже нанесли на медные площадки светодиодной ленты (шаг 3 выше). Как только он станет достаточно горячим, чтобы расплавиться, прикрепите кабели к площадкам. Когда вы удалите паяльник, припой остынет и сцепится.

Убедитесь, что к правой колодке подключен кабель соответствующего цвета:

2-жильный кабель:
Красный — +
Черный — –
Браун- +
Синий-–

4-ядерный кабель:
Черный/Браун +
Красный-–
зеленый.

7. Проверьте, работает ли лента. Если это не так, повторите шаги, чтобы выяснить, в чем проблема.

Припайка ленты к ленте:

1. Поместите конец светодиодной ленты на столешницу и придавите ее (будьте осторожны, чтобы не повредить светодиоды). Поместите другой участок светодиодной ленты, который вы собираетесь соединить с первым. Убедитесь, что клеммы + и – совпадают, если вы работаете с одноцветными светодиодами. Или, если вы используете светодиодную ленту RGB, убедитесь, что все положительные ( + ) клеммы RGB расположены в правильном порядке.

2.  Теперь поднесите паяльник к медным площадкам, чтобы нагреть их, а затем нанесите припой на все площадки на обоих кусках ленты.

3. Используя ножницы, отрежьте светодиодную ленту прямо поперек контактных площадок на обеих частях ленты.

4. Положите ленты рядом друг с другом, концы соедините встык. Убедитесь, что края отрезанных медных контактных площадок выровнены правильно. Как только вы будете довольны положением, возьмите паяльник и нагрейте припой, чтобы два конца соединились вместе и соединились.

5. Если припоя недостаточно для прочного соединения, вы можете добавить в соединение дополнительный припой.

6. Проверьте соединения и цветовые каналы, чтобы убедиться, что они работают правильно. Если есть проблема, повторите шаги, чтобы найти и исправить ее.

Ссылка для загрузки страницы Перейти к началу

Светодиод Устранение неисправностей при пайке светодиодных лент

БЕСПЛАТНАЯ ДОСТАВКА ОТ 250 $
Заказы, отправленные в пределах континентальной части США * Негабаритные предметы

Электронная почта 775-636-6060M-F 7:30–16:00 PST

Домашняя | Руководство по устранению неполадок со светодиодами | Устранение неполадок со светодиодами — пайка

Если вы разрезаете и повторно подключаете светодиодные ленты путем пайки проводов к ленте, есть несколько важных правил пайки, которые необходимо выполнять, чтобы быть уверенными в том, что ваши светодиодные ленты будут работать должным образом и продлят ожидаемый срок службы. .

DO

DO Используйте прямые паяные провода

Использование коротких прямых паяных проводов очень важно при создании чистого и эффективного паяного соединения со светодиодной лентой. Это сведет к минимуму риск возникновения электрической дуги из-за соприкосновения двух случайных проводов друг с другом.

НЕОБХОДИМО использовать небольшие паяные соединения

Наличие чистых и небольших паяных соединений важно для любой профессиональной пайки ваших светодиодных лент. Важно иметь чистые паяные соединения, которые не соприкасаются друг с другом, чтобы избежать возникновения электрической дуги и обеспечить эффективное прохождение электрического тока.

DO Термоусадка соединения

Вы всегда должны использовать термоусадку поверх готового паяного соединения, чтобы быть уверенным, что соединения не подвергаются воздействию каких-либо внешних элементов, особенно когда вы монтируете светодиодную ленту на металл. Это не обязательно на 100%, но определенно рекомендуется.

НЕОБХОДИМО Используйте правильную температуру пайки

При пайке вы должны быть уверены, что температура пайки находится в пределах 600°-650°, чтобы полностью расплавить припой, не сжигая печатную плату или электрические компоненты на светодиодной ленте. Вы должны быть уверены, что не оставляете припой на полосе дольше, чем на 5-10 секунд за один раз.

НЕ ЗАПРЕЩАЕТСЯ

НЕ ИСПОЛЬЗУЙТЕ непропаянный провод с потертостями

Использование длинных непропаянных проводов с протертыми проводами при паяном соединении со светодиодными лентами значительно увеличивает риск возникновения электрической дуги и потенциального повреждения светодиода. Полоса света.

НЕ используйте слишком много припоя

При пайке светодиодной ленты важно не использовать слишком много припоя и регулярно чистить паяльник. Когда ваши положительные и отрицательные паяные соединения соприкасаются друг с другом, это вызывает электрическую дугу, которая в конечном итоге приведет к повреждению вашей ленты.
