Как подключить кнопку к дрели? | ИнVелС

Один из самых распространенных выключателей для дрели отечественного производителя это кнопка БУЭ1М . На сколько бы не была качественным сама дрель, этот узел рано или поздно выйдет из строя, и тогда встает задача найти его и подключить. На рынке очень много аналогов и производителей кнопки, и на каждой из них есть схема обозначение выводов, но она не всегда понятна.

Как выбрать выключатель?

Здесь нет ни каких хитростей и уж тем более сложностей, имея интернет можно за пару минут найти интересующий вас товар. Почти у каждого интернет магазина есть быстрая или мгновенная связь с клиентами, где можно узнать все нюансы о интересующим Вас товаре. Но если все таки такая возможность отсутствует, давайте попробуем рассмотреть кнопку по подробнее.

Аналог выключателя БУЭ1М

Аналог выключателя БУЭ1М

У выключателя БУЭ1М и аналоги, схематически устроены одинаково, в передней части имеем колесо ограничение глубины нажатии клавиши т. е. с ее помощью можно выставить нужную нам глубину и соответственно скорость вращение. В нижней передней части три контакта всегда замкнуты, а в задней части разомкнуты они и служат для прерывание и регулировки скорости вращение. Один из важных параметров это геометрия самой кнопки, чтоб не было проблем с установкой в корпус.

Схема подключения выключателя БУЭ1 М.

Схема кнопки БУЭ1М

Схема кнопки БУЭ1М

Обозначение выводов выключателя не много отличаются внешне от оригинала, но принцип тот же самый.

Имеем контакты:

L1- Вход 220В

N-Вход 220В

2-Контакт выход на двигатель (М) он же регулируемый контакт

3-выход на двигатель (М) , конденсатор (контакты 3+N+N Замкнуты всегда т.е без прерывание контакта)

4- Выход конденсатора

Если вы подключили и обороты на максимуме, т.е отсутствует регулировка обратите внимание на выхода 2 и 4. Регулируемый контакт 2, а на 4-ом отсутствует управление оборотами т. к на нем сидит конденсатор С1.

На этом пожалуй я закончу, надеюсь что Вам эта статья будет полезна и на практике все не так сложно как кажется, главное соблюдайте технику безопасности при работе с высоким напряжением!!!

Всегда с вами: Инвелс

Подключение и ремонт кнопок дрели. Подключение кнопки дрели Самостоятельное подключение кнопки электродрели интерскол

Ремонт электрической дрели может быть осуществлен своими силами. Для этого требуется знать определенные виды поломок и способы восстановления агрегатов. Особого внимания требует схема подключения кнопки электродрели. Также следует рассмотреть и связанные с ее работой неисправности. Если знать тонкости работы своего инструмента, его легко будет починить в любое время. Перед ремонтом следует узнать, какая схема подключения кнопки дрели используется в конкретной модели.

Возможные неисправности

Если работа дрели стала ухудшаться, стоит провести ее диагностику. Сначала необходимо проверить привод на различные повреждения. Также в первую очередь проверяется наличие напряжения в сети, от которой питается прибор.

Аккумуляторные модели можно продиагностировать при помощи специального прибора – тестера. Напряжение, которое указывается производителем, должно соответствовать значению, выдаваемому тестирующим прибором.

При меньшем напряжении следует заменить аккумуляторную батарею. Самые часто встречаемые неисправности дрели:

  • проблемы, возникающие при неисправности механизма кнопки;
  • поломка двигателя;
  • износ щеток.

Если знать, как осуществляется подсоединение кнопки инструмента, можно легко справиться с поломкой, связанной с этой деталью. Также следует помнить, что множество проблем, которые возникают при работе дрели, связаны с запыленностью прибора. Его следует чистить после каждого использования. В противном случае инструмент прослужит намного меньше.

Схема подключения

Для проверки работоспособности инструмента использовать только тестер недостаточно. Основная часть кнопок прибора оснащается механизмом плавного контроля скорости. Именно поэтому тестер может выдать некорректные значения. В этом случае следует ознакомиться с конкретной схемой подсоединения кнопки.

Нередко в электрических дрелях к клемме идет только 1 провод. За счет этого при замыкании контакта кнопкой осуществляется прозвонка клемм. В данном случае мигание лампочки означает,что с кнопкой все в порядке. В случае с неисправным механизмом тестер реагировать не будет.

При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. За счет этого каждый процесс, связанный с заменой кнопки инструмента, должен выполняться в соответствии со схемой. Ничего нельзя добавлять. К примеру, размер новой детали должен быть подходящим. Дрели с реверсом придется проверять на неисправность немного дольше, чем простые модели.

Подключение кнопки

Несмотря на сложность процесса по замене кнопки ее можно выполнить своими руками.

При этом важно соблюдать определенные правила. К примеру, необходимо помнить, что неаккуратное открытие корпуса часто влечет за собой выпадение некоторых деталей. Если этого не избежать, сборка устройства окажется достаточно сложной.

Чтобы открыть дрель, необходимо очень плавно поднять крышку, а затем отметить точки расположения различных элементов устройства на бумаге. Ремонт кнопки осуществляется следующим образом:

  • Сначала необходимо подцепить фиксаторы кожуха, и стянуть их.
  • Каждая клемма, на которой имеется нагар или ржавчина, должна быть очищена. Для этой цели используют наждачную бумагу или спирт.
  • После этого необходимо заново собрать инструмент таким образом, чтобы все элементы устройства остались на своем месте. Затем нужно проверить работоспособность дрели.
  • Нередко причиной поломки становится истирание рабочей поверхности под реостатом. Лучше им не заниматься – проще приобрести новый. Такая деталь отличается высокой сложностью.

Многие владельцы электрических дрелей с реверсом интересуются, где можно найти такую схему. Прежде всего, ее следует поискать в инструкции к инструменту. Однако если таких данных нет, придется спросить совета у профессионала или скачать руководство в интернете. Инструкции ко многим дрелям находятся на сайте производителя.

Проверка электродвигателя

Поломка статора или якоря дрели может случиться по разным причинам. Скорее всего, к этому привело несоблюдение правил эксплуатации прибора. К примеру, во многих случаях инструмент попросту перегружается, работая без перерывов. В таком случае двигатель изнашивается намного быстрее.

Дрель является самым распространённым электроинструментом в быту и строительстве. Но рано или поздно может аппарату может потребоваться ремонт. Как устранить основные неисправности своими руками, читайте ниже.

Устройство и неисправности электрической дрели

Дрели могут быть разных размеров и цветов, но внутри всегда одна и та же схема.

Основные составляющие ударной дрели:

  1. Металлический корпус редуктора.
  2. Электродвигатель.

    Кнопка пуска.

    Кнопка переключения между обычным и ударным режимами.

  3. Индукционные кольца.

    Конденсатор.

    Сетевой кабель.

  4. Кнопка реверса.

    Регулятор оборотов.

В простой дрели без ударного механизма нет металлического корпуса редуктора. Подшипники вала и редуктора вставлены в корпус дрели.

Основные неисправности дрели:

  • Не включается. Причины: повреждение шнура питания, проводов внутри дрели, кнопки пуска, или пускового конденсатора.
  • Неисправности двигателя.
  • Поломка или износ щёток.
  • Искрит, дымит, потрескивает, неприятный запах. Причина в щётках или двигателе.
  • Потеря мощности происходит из-за неисправности якоря.
  • Поломка кнопок включения, реверса, регулятора оборотов.
  • Износ подшипников.
  • Плохой зажим патрона.

Неисправности двигателя:

  • Деформация вала.
  • Выработка якоря.
  • Нарушение крепления полюсов к станине в статоре.
  • Разрыв провода обмоток от перегрузки или абразивной пыли.

  • Короткое замыкание на корпус или между витками.

Все эти неисправности, за исключением неисправностей двигателя, нетрудно устранить самостоятельно. Ремонт двигателя возможен при наличии определённых навыков и знаний. Иногда проще отнести его в мастерскую или купить и установить новый. Установка любого нового узла дешевле ремонта в мастерской, так как профессионалы за одну замену берут оплату, равную стоимости узла.

Видео: устройство дрели

  • Дрель не должна работать более 20–25 минут непрерывно после включения в сеть.
  • Недопустим перегрев прибора до температуры обжигания рук.

  • Необходимо чистить патрон от грязи и смазывать.
  • Нельзя использовать сильно тупые свёрла.

Ремонт дрели своими руками

Для того чтобы найти неисправность, дрель нужно разобрать.

Как разобрать инструмент

Некоторые дрели имеют дополнительную ручку и ограничитель глубины сверления.

Необходимо расслабить крепление струбцины и стащить ручку через патрон.

У других моделей дополнительная ручка вкручивается в корпус дрели.

Если на рукоятке дрели есть накладка, соединяющая две половины корпуса, то она поддевается плоской отвёрткой и снимается.

  • Выкрутите весь крепёж и снимите верхнюю часть корпуса. Обратите внимание, что два винта в том месте, где корпус держит вал патрона, короче остальных.
  • Открутите шурупы крепления шнура к корпусу. Провода и остальные составляющие дрели аккуратно извлеките из своих пазов.
  • Достаньте щётки с щёткодержателями из своих гнёзд.
  • Патрон с валом и большой шестернёй 2 легко отсоединяется от корпуса дрели. Извлеките металлический корпус редуктора 1 вместе с двигателем. На валу есть шарик, который нельзя терять, потому что подобрать такой же будет сложно.

    Снимите статор.

    Снимите корпус редуктора со шпинделя электродвигателя.

Замена щёток

Сигналами для проверки состояния щёток служит искрение в области коллектора, снижение оборотов и нагревание дрели. Если этих проблем нет, то состояние щёток нужно проверять периодически. При износе хотя бы одной из щёток на 40 процентов меняйте обе. Разберите корпус дрели. Щётки извлекаются вместе с щёткодержателями. В некоторых моделях есть заглушки на корпусе, которые выкручиваются.

Заглушки для извлечения щёток

Щётка вынимается из щёткодержателя и на её место вставляется новая.

Видео: замена щёток дрели

Кнопка включения, плавный пуск и регулятор оборотов

Регулятор оборотов дрели может быть совмещён с плавным пуском либо выведен в отдельное колёсико на корпусе, либо колёсико установлено на кнопку пуска.

Устройство и принцип действия кнопки с регулятором оборотов:

Регулятор оборотов, так же, как и плавный пуск, выходит из строя из-за неисправности микросхемы. Если он расположен отдельно от кнопки включения, разберите корпус, отсоедините контакты и замените его на новый. Если регулятор установлен на кнопке, разберите корпус и извлеките из него кнопку включения.


Заменить кнопку проще, чем её разобрать и отремонтировать, потому что в ней много мелких деталей. Но если вы решились, то аккуратно разбирайте корпус кнопки, чтобы не потерять выпрыгивающие пружинки.

  • Ножом или плоской отвёрткой аккуратно подденьте защёлки и фиксаторы. Снимите крышку.
  • Контактные площадки стираются и образуется пыль, которая оседает внутри пластмассовой коробки. Диэлектрические поверхности становятся проводниками электрического тока. Из-за этого обороты и плавный пуск не регулируются. Удалите металлическую пыль ватой, смоченной спиртом. Контакты можно поскоблить ножом, но только не наждачной бумагой, чтобы не испортить их поверхность.

    Извлеките микросхему из другой половинки корпуса кнопки. Прозвоните все элементы. Повреждённые замените.

Часто внутренняя очистка корпуса кнопки восстанавливает её работу.

Не работает реверс или дрель не крутит вправо

При прямом вращении ротора конец первой обмотки статора подключается к первой щётке.

При обратном ко второй. Такое переключение происходит в кнопке реверса. Если дрель перестаёт крутить в ту или другую сторону, значит, цепь не замыкается. Необходимо провести диагностику кнопки и в случае неисправности заменить её или разобрать и почистить контакты.

Реверс прозванивается в несколько заходов:

  1. Установите флажок реверса в правое положение.
  2. Вставьте щупы мультиметра в два отверстия с одной стороны кнопки реверса. Проверьте наличие звукового сигнала прибора. Теперь вставьте щупы в два отверстия с другой стороны. Звуковой сигнал есть с двух сторон, значит, правое положение реверса работает.
  3. Теперь установите реверс в левое положение.
  4. Вставьте щупы в два отверстия, но с разной стороны кнопки. Потом в другие два отверстия. Проверьте звуковой сигнал мультиметра.

    Если хотя бы на одном этапе не было прозвона, кнопка неисправна. Можно её разобрать. Если в обоих положениях переключателя контакты замыкаются, то очистьте их и ещё раз прозвоните.

    Если не помогло, тогда замените кнопку.

    Возьмите булавку, вставьте в отверстие и извлеките провод. Выньте все провода аналогичным образом.

    К реверсу подведены провода со статора и щёток. Они подключаются по диагонали, поэтому зарисуйте схему, чтобы потом не перепутать. Или приклейте скотчем к каждому проводу метки.

Подключение дрели к кабелю без кнопки

Демонтируйте кнопку включения. В неё входят две жилы сетевого кабеля. Если у дрели был реверс, то от статора и щёток выходят по два провода. Всего получается четыре. Чтобы соединить их с двумя жилами сетевого кабеля проделайте следующее:

  1. Два конца разных обмоток статора соедините друг с другом и подключите к щётке.
  2. Два других соединённых конца статора и провод от второй щётки соедините с сетевыми проводами.

    Тщательно изолируйте места соединений.

Малые и высокие обороты вращения

Если дрель не работает на малых оборотах, проверьте плавный пуск и регулятор оборотов. Если работает только на малых оборотах и греется, дополнительно проверьте щётки электродвигателя и износ коллектора.

Дрель не включается

В беспроводной дрели зарядите аккумулятор. Если не помогло или дрель проводная, снимите верхнюю крышку корпуса и проверьте мультиметром следующие элементы:

    Шнур электропитания.

    Пусковой конденсатор.

    Кнопку пуска.

    Контакты.

    Если все провода и контакты целы, нажмите кнопку пуска и проверьте работу двигателя.

Дрель трещит, но не крутится

Разберите корпус и включите двигатель. Если он работает, значит, стёрлись зубья большой шестерёнки редуктора. Если двигатель не работает, проверьте щётки, обмотки статора и ротора.

Ремонт ротора

Прежде чем взять прибор для диагностики, осмотрите коллектор и обмотку.

На нём могут быть повреждения. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Повреждения коллектора: приподнятые, изношенные или пригоревшие пластины.

Проведите диагностику мультиметром:


Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести на ремонт в мастерскую.

Чтобы заменить якорь, нужно разобрать дрель, вынуть его из статора и отсоединить от редуктора.

Видео: замена ротора дрели

Не сильно выработанный коллектор исправляется проточкой. Но если пластины стёрлись до пластмассовой основы или частично выгорели, то восстановление производится пайкой или гальваническим наращиванием.

Если коллектор был изношен полностью, то после пайки его хватит не более, чем на месяц активного использования. А не до конца повреждённые пластины после такого ремонта выдерживают несколько замен щёток и не выпаиваются. Вам понадобится нарезать медные пластины по размерам и впаять их с большим количеством припоя. Лишнее сточить напильником и отшлифовать.

При гальваническом наращивании восстановленная медь очень твёрдая.

Срок службы коллектора как у нового. Гальваническим наращиванием можно восстановить как полностью стёртый коллектор, так и частично повреждённые пластины. Восстановленный коллектор необходимо проточить и разделить пластины бормашиной или ножовочным полотном.

Перемотка якоря
  • Запишите или зарисуйте направление обмотки.
  • Ножовкой по металлу или кусачками удалите лобовые части обмотки.
  • Аккуратно, не повреждая пазовые изоляторы, выбейте стержни оставшихся частей обмотки с помощью молотка и металлического зубила.

    Надфилем удалите остатки пропитки. Посчитайте проводники в пазу и измерьте диаметр провода. Нарисуйте схему. Нарежьте из картона гильзы для изоляции и вставьте их в пазы.

    После намотки сварите выводы секций с пластинами коллектора. Проверьте обмотку тестером.

    Пропитайте обмотку эпоксидной смолой.

Ремонт статора

Проверка работоспособности статора мультиметром:

  • Поставьте режим сопротивления 200 Ом. Соедините щупы прибора с концами одной обмотки. Единица означает обрыв, а ноль – короткое замыкание между витками. Если показывает наличие сопротивления более 1,5 Ом, то проверяйте вторую обмотку. У обеих обмоток должно быть приблизительно одинаковое сопротивление.
  • Теперь необходимо проверить отсутствие пробоя на массу, то есть замыкание обмотки с металлическим корпусом статора. В мультиметре поставьте режим максимального сопротивления. Соедините один щуп с концом обмотки, другой щуп с металлическим корпусом статора. Единица говорит об отсутствии пробоя.

Повреждённую обмотку статора можно перемотать самостоятельно. Это намного легче перемотки якоря. Для качественной намотки катушек вам понадобится эмальпровод и электрокартон.


Замена подшипников якоря

У якоря два подшипника разного размера. Тот, что больше, находится со стороны крыльчатки. Подшипники снимаются специальным съёмником. Но если его нет, то нужно подвесить якорь на металлических пластинах так, чтобы подшипник был над пластинами, а якорь снизу. Постучите деревяшкой по валу, чтобы выбить его из подшипника.

Для опрессовки на валу нового подшипника используется длинная торцевая головка на ¼ дюйма.

    Возьмите головку и уприте её во внутреннюю обойму подшипника.

    Постучите по ней молотком.

    Оденьте металлический корпус редуктора на подшипник.

    Слегка постучите по нему молотком, чтобы он сел на место.

Если аккумулятор дрели не заряжается

Если батарея не держит заряд, разберите её. Она состоит из нескольких элементов питания. Проверьте тестером напряжение в каждом. Нерабочий элемент замените.

Проведите диагностику зарядного устройства:


Слетает опорная тарелка

Дрель можно использовать для шлифовки различных материалов с помощью специальных насадок. Для этого приобретается опорная тарелка.

Она может быть пластиковая или резиновая. Наждачная бумага на ней крепится двумя способами: на липучку или прижимной шайбой. У тарелок есть свои недостатки:


Поэтому лучше приобретать пластиковую опорную тарелку с прижимной шайбой. Либо с подвижным хвостовиком. Эти тарелки самые надёжные и удобны в эксплуатации.

Но если у вас оказалась резиновая тарелка, то её можно переделать.


Замена ударного механизма

Элементы редуктора ударной дрели:


При запуске дрели вращается двигатель и шпиндель. От шпинделя передаётся вращение большой шестерёнке редуктора. Когда включается удар, то вал углубляется в корпус редуктора, а зубчики соединяются и входят в зацепление. Вал вращается, и храповики отскакивают друг от друга. Образуется возвратно-поступательное движение. Когда включается работа дрели без удара, то сам переключатель играет роль ограничителя. Он не даёт валу опуститься в корпус редуктора настолько глубоко, чтобы эти зубчики касались друг друга. Существуют разновидности переключателей:

    В корпусе редуктора на самом переключателе стоит подшипник. При включении безударного режима вал упирается в этот подшипник.

    В некоторых дрелях нет подшипника, но на валу переключателя есть выемка. Когда вал попадает в неё при повороте переключателя, он проваливается и включается удар.

    В третьих моделях стоит планка переключателя с отверстием. Принцип действия такой же. При частом переключении режимов на планке образуется выработка, и удар перестаёт отключаться, так как вал в углублённом положении.

При износе ударного механизма узел подлежит замене.


Ремонт патрона дрели

Патроны, которые устанавливают на современные дрели, делятся на следующие типы:

    Быстрозажимной. Бывает одномуфтовый и двухмуфтовый, металлический и пластиковый. Замена оснастки происходит без помощи ключа. Имеет недостаток – не самая надёжная фиксация.

  1. Ключевой. Один из самых распространённых типов. Для закрепления оснастки вам потребуется ключ, которым крепко затягивается патрон в трёх отверстиях. Обычно используется в ударных дрелях, где шанс проворачивания сверла при работе значительно выше, чем у безударной дрели.
  2. Конус Морзе. Этот патрон универсален и очень надёжен. Оснастка сидит в нём, как влитая, и не проворачивается. На конус Морзе можно установить любой другой тип патрона с помощью переходника. Такой патрон не устанавливают на бытовые дрели.

Если вам понадобилось заменить патрон дрели, разожмите кулачки и проверьте наличие винта, которым патрон крепится к валу. Если он присутствует, его нужно выкрутить. Трудно откручиваемый винт обрабатывают аэрозолем WD-40 или тормозной жидкостью. Отверните сам патрон от вала. В случае с конусом Морзе патрон сбивается с вала киянкой или деревянной палкой. Насаживается аналогично.

Не любой патрон встанет на любую дрель. Патроны различаются размером и диаметром оснастки, которую они могут держать. Если внешний диаметр нового патрона будет больше, вы не сможете надеть на дрель дополнительную ручку. Проверьте соответствие резьбы патрона и резьбы шпинделя дрели. Для дрелей разного функционала патроны различны. Например, существуют патроны, которые подходят только для безударных дрелей или не могут работать при обратном вращении. А есть универсальные патроны, которые подходят ко всем типам дрели. Быстрозажимные и ключевые патроны с одинаковой резьбой взаимозаменяемы. Независимо от их размера. Если вам не нужно через патрон одевать дополнительную ручку, то такой вариант замены возможен.

От забивания строительного мусора в патрон оснастка плохо зажимается кулачками. Поэтому его необходимо разобрать и очистить. А повреждённые детали заменить. Особую сложность представляет разбор ключевого патрона.

Обойма посажена с натягом на втулку, поэтому будем использовать молоток и тиски.

    Спрячьте кулачки.

  1. Установите патрон на тиски так, чтобы втулка с кулачками смотрела вверх.
  2. Положите сверху металлическую пластину и ударьте молотком резким ударом. Втулка со всем содержимым уйдёт вниз.
  3. Снимите обойму и шайбу, состоящую из двух половинок. Извлеките кулачки. Пронумеруйте их и посадочные места на втулке, чтобы при сборке они сели в свои гнёзда.
  4. Проверьте целостность всех деталей. Повреждённые замените.

    Щёткой очистите детали от мусора. Промойте керосином или соляркой. Смажьте смазкой ШРУС. Она лучше Литола тем, что не пропускает влагу и предназначена для сильно трущихся механизмов.

  5. Поставьте обратно все детали. Наденьте обойму. Вставьте патрон в тиски, но теперь кулачками вниз. Кулачки должны быть спрятаны внутрь. Положите на основание втулки металлическую пластину и забейте её в обойму.

Дрель можно отремонтировать самостоятельно, изучив её устройство и принципы работы отдельных узлов.

Из за частого использования, кнопка дрели выходит из строя и в таких случаях ее необходимо заменить. Подключение кнопки дрели не требует особой квалификации и поэтому заменить вышедшую из строя деталь возможно своими силами. О том, как подключить кнопку дрели своими силами и что для этого нужно сделать, мы поговорим в сегодняшней статье.

Фото-1. Кнопка дрели оснащенная реверсом.

Кнопка дрели с реверсом

Обычно кнопка дрели заблаговременно дает нам сигнал о том,что скоро выйдет из строя. В таких случаях кнопка начинает работать с перебоями или требует сильного нажатия для включения электродвигателя. Потом,через некоторое время кнопка совсем перестает работать. Обнаружить в таких случаях неисправность кнопки дрели довольно просто. Для более детального ознакомления с своими руками предлагаю посетить другую статью на этом сайте.

Для этого стоит отвинтить болты крепления корпуса дрели, разобрать его и проводить проверку кнопки с помощью пробника. После этого, следует включить вилку в розетку и проверить напряжение на входных клемах. Если ваш измерительный прибор покажет что напряжение есть а при нажатии на кнопку не включается двигатель, это будет означать что кнопка вышла из строя. Как правило в таких ситуациях покупают новую кнопку дрели и подключают ее самостоятельно или пытаются ее открыть и отремонтировать.

Как подключить кнопку дрели, вы сможете увидеть на этом видео

Схема кнопки дрели

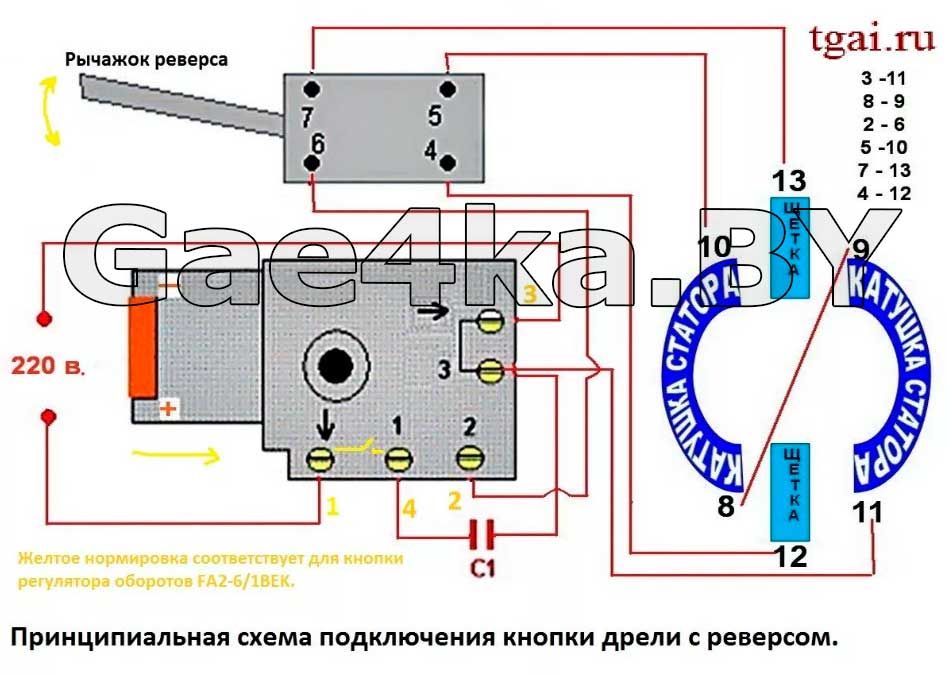

Рисунок-1. Схема подключения кнопки с реверсом

Рисунок-схема подключения кнопки дрели

Представленная на фото -1 кнопка дрели снабжена встроенным регулятором оборотов электродвигателя а также встроенным регулятором направления вращения ротора -реверс. Кнопка является весьма сложной конструкцией и поэтому разобрать ее следует очень осторожно, так как обычно после разборки все ее детали разлетаются во все стороны и дальнейшее ее использование становиться невозможным. После разборки как правило очищают клемы от нагара и собирают ее обратно, но если это не помогает тогда покупают новую.
Фото-2. Обычная кнопка дрели без реверса

Кнопка дрели без реверса

Следует сказать что кнопки бывают разные как и электродрели поэтому необходимо знать что не все кнопки снабжаются реверсом и регулятором оборотов двигателя. Однако такие кнопки тоже представляют собой сложные конструкции и как правило, если выходят из строя по каким то причинам, уже не восстанавливаются в рабочее состояние. При покупке новой кнопки следует старую взять с собой для того, чтобы не перепутать ее с другой моделью. Бывает много случаев когда по параметрам кнопки совпадают а при установке в корпусе дрели просто не подходят.
Рисунок -2. Обыкновенное подключение

Рисунок-схема подключения кнопки дрели без реверса

Подключение кнопки дрели не требует особых знаний и умений. Для этого необходимо просто запомнить, что новая кнопка должна соответствовать мощности дрели и ее размерам.Если вы собираетесь купить новую кнопку дрели обратите внимание на размер и мощность вашей дрели. Кнопка должна соответствовать не только мощности электродвигателя вашей дрели но и размерам. Например, если дрель имеет мощность Р = 650 Вт, тогда из физики мы знаем, что Р=U· I , откуда I=Р/U =650/220 и 2,95 А. Значит нам необходимо купить кнопку БУЭ-3 ~220V 3. 0A.

Устройство кнопки дрели

Ну и в конце этой статьи я бы хотел затронуть вопрос, с которым многие из вас столкнуться в процессе демонтажа старой кнопки дрели. Для того чтобы производить качественный демонтаж кнопки, вам потребуются минимальные познания в устройстве современных кнопок пуска в работу дрели.

На представленном выше видео видно как работает кнопка при нажатие на нее.Если рычаг реверса стоит на закручивание болтов, гаек и так далее, то нижние клеммы замыкаются обе.Если включить реверс в обратную сторону, то в сеть включается только одна нижняя клемма, вторая при этом не работает. Как правило, во всех современных кнопках дрели зажимные устройства для проводов спроектированы из прочной стали и не совсем удобны для демонтажа.

Дело в том, что производители кнопок заботятся о повышении производительности при сборке своих изделий.Они проектируют кнопки таким образом, чтобы было максимально удобно, легко и быстро производить монтаж электрооборудования, но при этом страдает удобство при замене и ремонте кнопок.

Фото-3. Устройство зажимных клемм электропроводки в современных кнопках дрели

Другими словами подготовленный провод обмотки или другой детали дрели к монтажу, легко можно засунуть в отведенное для него отверстие в корпусе кнопки, но вытащить его обратно проблематично, -тут нужна сноровка и смекалка.Зажимные клеммы в самом корпусе кнопке установлены под углом 45 градусом, и сделаны из закаленной стали.

Если вы посмотрите внимательно на представленное в этой статье фото-3, то согласитесь со мной, что для того чтобы вытащить провод необходимо просто вытолкнуть зажим внутри корпуса кнопки и освободить монтажный кабель. Для этого вам потребуется тонкая крупная иголка или тонкое прочное шило, которое нужно засунуть в отверстие отведенное для монтажа провода и вытолкнуть зажим внутри, тем самым освобождая провод из захвата.Вот и все дела, в заключение могу сказать что рассказанный мной метод, очень даже работает(сам проверил и не раз). Можете смело взяться за работу и производить замену кнопки дрели самостоятельно своими руками. На сегодня как-бы все, жду ваших комментариев ниже, пока, до новых встреч!

Дрель считается одним из самых популярных инструментов домашних мастеров и применяется при многих видах работ. Благодаря интенсивному использованию, детали инструмента могут ломаться, что выводит устройство из строя. Не спешите в сервисный центр: вполне реально сделать ремонт дрели своими руками и сэкономить немалые средства.

Если вы знаете устройство дрели и принцип работы инструмента, то самостоятельный ремонт изделия вас не затруднит.

Независимо от модели или производителя, все эти электрические инструменты состоят из типового набора основных компонентов.

  1. Сетевой кабель . Многие из пользователей не обращают на шнур подсоединения инструмента к сети должного внимания, а ведь по статистикие 50% неисправностей электрических изделий происходят из-за него. Шнур легко ломается во время эксплуатации, его частые места обрыва – это вход в рукоятку устройства и место пайки контактов на пусковой кнопке. Дефект часто случается из-за подвижности всего блока кнопки.
  2. Конденсатор . Эта небольшая деталь прямоугольной формы расположена в рукояти дрели и предназначена для подавления возникающих помех от искрения.
  3. Пусковая кнопка . Одно из самых слабых мест – при возникновении проблем в электрической части изделия тестируется сразу после кабеля.
  4. Статор электрического двигателя . При коротком замыкании у него может произойти пробой обмотки – весьма неприятный случай, надо перематывать всю обмотку. Внутри находится ротор или якорь.
  5. Опорный подшипник .
  6. Узлы расположения щеток электродвигателя . Щетки делаются из прочного графита и стираются от долгой эксплуатации, они могут быть виновны в неисправности электрической части изделия – при работе в нормальном режиме каждая из них искрит. Частые неполадки – пыж из пыли между телом щетки и ротором.
  7. Коллектор . Если его контакты чистые, то вращение ротора плавное.
  8. Корпус изделия .
  9. Вентилятор . Он предназначен для постоянного охлаждения электрического двигателя дрели.
  10. Переключатель режимов .
  11. Редуктор . Всегда присутствует в любой модели, т. к. патрон напрямую не одевается на ось ротора.
  12. Самая крупная шестеренка редуктора . Частые неисправности: попадание в смазку пыли и инородных частиц, из-за этого она теряет свои свойства, а редуктор быстро изнашивается и требуется его замена.
  13. Два подшипника патрона . Именно на них приходится самая большая нагрузка, поэтому они нуждаются в периодическом осмотре и техническом обслуживании – снятие, промывка, замена смазки.
  14. Ось, на которой крепится патрон . В моделях дрели-перфоратора у нее есть возвратная пружина.
  15. Патрон изделия . Его цанговый механизм для зажатия сверла или различных насадок может быть быстрозажимного вида или зажиматься специальным ключом.

Любой ремонт дрели своими руками необходимо начинать с визуального осмотра всех деталей. Принцип здесь действует простой – от простого к сложному, т. е. сначала проверяем шнур, проводку, контакты, разные крепления, потом начинаем тестировать блоки и двигатель. До полной разборки изделия не всегда доходит, но практически к такому развитию событий надо быть готовым. Как разобрать конкретную модель, поможет инструкция по эксплуатации.

Часто встречающиеся поломки

Независимо от качества сборки и производителя, довольно часто происходят следующие неисправности:

  • электродвигатель выходит из строя по причине поломки якоря или статора;
  • предельный износ щеток;
  • проблемы с подшипниками;
  • не работает кнопка регулировки оборотов;
  • у кнопки пуска окисляются или сгорают контакты;
  • поломка патрона, зажимающего сверло из-за износа губок.

Если вы решили произвести ремонт электрической дрели самостоятельно, то вначале необходимо произвести диагностику и найти неисправность. Починить вышедшую из строя деталь своими силами редко удается, как правило, она просто заменяется на новую.

Неполадки в электрической сети

Перед тем, как разобрать дрель, следует убедиться, что она отключена от сети. Любую разборку начинают с удаления крепежа. Затем откручиваем винты и саморезы, снимаем верхнюю часть изделия – в нижней части остаются все компоненты. Электрическая схема дрели довольна простая – здесь нет нужды отдельно описывать все элементы, все и так интуитивно понятно.

Естественно, что у моделей с электронными регулировками она гораздо сложнее, но и отремонтировать дрель с такими узлами самостоятельно вряд ли получится, лучше доверить это специалистам с сервисного центра.

Шнур подключения

Когда пропадает питание, стоит только изменить положение изделия – причина кроется в кабеле, скорее всего, переломился один из проводов . Надо отключить дрель от сети и проверить с помощью кабель мультиметра. Можно использовать простейший вариант – лампочка и батарейка в одной цепи.

Внимание! Дергать за шнур, когда дрель включена в сеть, категорически запрещается, во избежание короткого замыкания – придется перематывать обмотку электродвигателя.

После проверки можно сгибать его как угодно, чтобы найти место обрыва , затем часть кабеля обрезается, производится зачистка проводов и создание новых контактов для подключения. Когда обрыв произошел посредине кабеля, то его надо полностью менять на новый. Правда, экономные пользователи предпочитают соединять оборванные провода методом пайки с последующей надежной изоляцией места ремонта, но к такому проводу уже нет полного доверия.

Кнопка включения

Эта деталь имеет весьма простую конструкцию, но при возникновении неполадок будет препятствовать включению дрели. Работа ее простая: клавиша скользит в специальном блоке, и пальцем-толкателем замыкает контакты. От долгой эксплуатации внутрь блока набивается пыль , которая препятствует перемещению кнопки и блокирует ее, не давая замкнуть цепь контактов. Устраняется дефект просто – вскрыть и удалить пыль при помощи кисточки.

Важно! Никогда не пытайтесь смазывать скользящие поверхности кнопки – пыль смешивается со смазкой, и происходит выработка, в результате весь блок подлежит замене.


Чтобы произвести ремонт кнопки дрели, надо удалить боковую стенку, проверить целостность контактов. Когда образовался нагар – зачистить контакт мелкой наждачной бумагой. В случае обгорания контакта меняем весь блок.

Щетки ротора

Не все пользователи знают, что питание от сети на ротор передается с помощью щеток, сделанных из графита – при нормальной работе между ними и ротором происходит постоянное искрение. Бывают случаи, когда между якорем и щеткой набился пыж из пыли, а так как пыль является диэлектриком, то дрель работать не будет, пока мы не удалим пыль и не восстановим контакт.

При работе щетки постепенно уменьшаются, потому что стирается их нижняя часть. Периодически их необходимо осматривать и менять – это сделать несложно, только надо иметь в запасе новый комплект.

Когда вы заметили сильное искрение в районе щеток, а меняли их недавно, то происходить такое может из-за неполадок в роторе или его коллекторе.

Проверяем ротор

Для тщательной проверки аккуратно извлекают ротор из статора. Контакты могут быть обуглены или иметь окалину – надо прочистить их наждачкой строго по ходу вращения. Причиной появления окалины может быть длительная работа на предельных оборотах. Как проверить ротор на исправность? Прозвоните мультиметром соседние ламели — их сопротивление должно быть идентичным.

Не забудьте проверить обмотку – было ли замыкание с корпусом магнитопровода. В случае обнаружения пробоя, неисправную обмотку перематывают самостоятельно или относят в центр обслуживания.

Статор дрели

Визуальный осмотр необходимо делать периодически: при перегреве, когда изделие работало с максимальными нагрузками, мог расплавиться защитный лак и произойти межвитковое замыкание . Обмотка в этом случае перегорит, и электродвигатель к дальнейшей эксплуатации непригоден. Проверка делается аналогично, как и в случае с ротором – проверяем при помощи мультиметра обмотки. При обнаружении пробоя обмотка статора подлежит перемотке.

Ведущие производители ударных дрелей особое внимание уделяют защите проводов обмотки, потому что их изделия работают в особом режиме.

Механические повреждения

Почему устройство по-прежнему не функционирует, если вы все проверили и исключили поломки в электрической схеме дрели? Ответ может быть только один – нерабочее состояние изделия возникло из-за наличия механических неисправностей.

  1. Не работают подшипники . В смазку попадает пыль из-за прорыва сальника, поэтому они быстро изнашиваются и могут в какой-то момент заклинить. Устранить легко: подшипник промываем в керосине, меняем сальники, набиваем новую смазку, лучше специального состава для изделий с высокими оборотами вращения.
  2. Сломан редуктор – весьма серьезная поломка, нужны запасные шестерни, или придется заменить весь модуль. Устанавливать надо только этой же модели. Если дрель распространенной модификации, то в магазинах купить запасные части на нее не проблема.
  3. Еще одной из самых сложных неисправностей специалисты считают поломку деталей патрона .

При работе часто во внутреннюю часть патрона попадают отходы сверления, они смешиваются со смазкой, что заклинивает внутренние губки. Патрон необходимо разобрать, все детали промываются и смазываются перед сборкой. Если обнаружен предельный износ, то деталь надо заменить, при сильном износе основания или рукава следует менять весь блок.

Мы постарались рассказать обо всех отказах, встречающихся во время эксплуатации электродрелей. Помните, что самостоятельный ремонт всегда обходится намного дешевле покупки нового изделия.

Дрель – ручной, пневматический или электрический инструмент, предназначенный для придачи вращательного движения сверлу или другому режущему инструменту для сверления отверстий в различных материалах при проведении строительных работ

Схемы подключения.Ру 2016. Копирование материала допускается только при наличии активной гиперссылки на первоисточник shemy-podlyucheniya. ru

Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию.

Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:

Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая:

На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты:

Верхняя часть кнопки перебивает полюс на электродвигателе.

Вот несколько схем подключения кнопок дрели

(нижняя фотография, это схема, подключения кнопки ударной дрели), схемы нарисованы от руки, ибо оригинальные схемы обычно идут вместе с электроинструментом (дрелью в данном случае).

Если Вы ищите нечто универсальное подходящее под все виды дрелей, то так не бывает.

Дрели разные по типу, по мощности (кстати покупая новую кнопку дрели, надо учитывать мощность инструмента, иначе кнопка долго не прослужит).

Дрель может быть с реверсом и без оного (кнопка с реверсом имеет дополнительный рычаг при помощи которого дрель переключается на обратное вращение).

Есть профессиональный инструмент, есть бытового использования.

То есть что бы найти схему кнопки дрели (подключения) надо отталкиваться от конкретной модели дрели.

Замена кнопки дрели, или её ремонт, осуществляется только при выключенной электродрели.

Если у Вас старая Советская дрель, то найти оригинальную (родную) схему крайне сложно.

Так как в настоящее время почти все дрели оснащены системой реверса, то приведу схему подключения именно этим способом

Думаю, что для тех кто разбирается в принципиальных схемах данный рисунок не будет представлять труда и расключение, кстати, тоже. Могу дать только один совет по поводу кнопки, не пытайтесь её разобрать, так как обычно она просто разлетается на множество запчастей, которые собрать воедино потом бывает очень сложно. Легче в случае с проблемой с кнопкой её всё же менять, чем ремонтировать.

Стандартная схема подключениая дрели с реверсом на картинке.

На ней видно имеющийся регулятор оборотов электрдвигателя с регулятором обратного хода ротора, реверсом. Кнопка довольно сложна по конструкции.

Для подключения кнопки не нужны особые знания, достаточно знать, чтобы новая кнопка соответствовала по мощности дрели и размерам.

  • Симисторный регулятор

Дрель в хозяйстве сегодня просто незаменима, ее имеют в своем арсенале почти все мастера. Некоторые модели имеют в составе ударный механизм, что показывает схема, которую можно увидеть на рис. 1. В этом случае аппарат более функционален. Устройство можно увидеть из схемы на рис. 2, на нем под цифрой 1 изображен регулятор оборотов; под цифрой 2 – реверс; цифрой 3 обозначен щеткодержатель с самой щеткой; 4 – это статор мотора; 5 – крыльчатка, предназначенная для охлаждения двигателя; под цифрой 6 расположен редуктор.

Схема устройства электрической дрели.

Устройство электродвигателя инструмента

Дрель имеет в конструкции коллекторный электродвигатель, в составе которого 3 главных составляющих, среди них:

Рисунок 1. Схема устройства ударного механизма дрели.

Первый упомянутый элемент имеет в основе электротехническую сталь, которой свойственно качество превосходной магнитной проницаемости. Выполнен он по принципу цилиндра и обладает приспособлениями для монтажа статорных обмоток. Последних там содержится в количестве двух, а их расположение – друг напротив друга. Статор крепко зафиксирован в корпусе главного аппарата.

Ротор представлен валом, на последнем установлен сердечник, выполненный на базе все той же стали. Вдоль последнего имеются канавки, удаленные на равный шаг. Обмотки укладываются единым проводом и обладают отводами, которые предназначены для фиксации к коллекторным пластинам. Это образует якорь, который имеет в своем составе сегменты. Коллектор расположен на хвостовике вала и надежно зафиксирован на нем. Ротор в процессе запуска вращается во внутреннем пространстве статора на подшипниках. По пластинам в процессе функционирования установки передвигаются щетки. Они имеют в основе графит.

Вернуться к оглавлению

Симисторный регулятор

За обороты установки во время включения дрели отвечает симисторный регулятор, находящийся в кнопке запуска. Монтируется данный регулятор в корпусе кнопки и располагается на подкладке, выполненной из текстолита. Плата обустроена так, что обладает незначительными габаритами, это и позволяет полностью расположить ее в пространстве курка. После задействования кнопки включения в регуляторе аппарата происходит немедленный разрыв, в этот момент замыкание цепи осуществляется за мизерный промежуток времени. И регулятор не способен повлиять на вариацию напряжения, однако при этом подвергается изменению среднеквадратичный уровень напряжения.

После того как происходит начало работы дрели, в сеть поступает переменное напряжение.

Рисунок 2. Запчасти дрели.

Параллельно с этим на управляющий электрод симистора поступает напряжение синусоидальной формы. В период, когда его уровень оказывается больше напряжения функционирования симистора, последний открывается, что указывает на замыкание цепи, в этот момент ток поступает через нагрузку.

Схема подключения проводов и подключение кнопки установки в различных моделях от разных заводов-производителей способны отличаться. Наиболее упрощенная из всех схем и та, что лучше всего показывает принцип работы, приведена на рис. 3. Один провод из шнура питания подсоединяется к регулятору оборотов. На представленном рисунке видна электрическая схема аппарата, где «рег. обор.» – регулятор оборотов, «1-я ст. обм.» – первичная статорная обмотка, «2-я ст.обм.» – соответственно, вторичная, «1-я щет.» – первая щетка.

Для того чтобы не запутаться, следует помнить, что регулятор оборотов и система управления реверсом представлены совершенно разными составляющими инструмента, которые в некоторых моделях даже обладают отдельными корпусами.

Рисунок 3.Типовая схема регулятора оборотов дрели.

К регулятору оборотов подходят лишь 2 провода. А тот, что выходит из регулятора оборотов, подсоединяется к началу первички статора. При отсутствии реверса концовка первички спрягалась бы со щеткой ротора, а вторая щетка была бы сопряжена с началом вторички статора. Концовка вторички проходит ко второму проводу шнура, от которого запитывается дрель во время работы.

Ротор начинает работать в другом направлении в момент, когда конец первички подсоединяется ко второй щетке. В системе реверса подобное подключение и осуществляется, по этой причине щетки ротора сопрягаются с обмотками статора посредством него. На рис. 4 изображена схема подключения реверса аппарата. Провода в количестве 4 шт. идут к щеткам ротора, те из них, что обладают серым цветом, уходят к концу первички и началу вторички.

Система корректировки оборотов аппарата предполагает наличие конденсатора и подсоединение к регулятору проводов, которые исходят от розетки. Если брать в расчет установку из примера, то применяются исключительно два контакта, которые располагаются снизу. Система при этом полностью лишена конденсатора, а второй провод шнура подсоединяется непосредственно к статорной обмотке.

Вернуться к оглавлению

Особенности редуктора аппарата

Рисунок 4. Схема подключения кнопки дрели с реверсом.

Дрель имеет в конструкции редуктор, который отвечает за снижение количества оборотов рабочего сверла и повышение крутящего момента. Многие модели имеют в составе шестеренчатый редуктор, который предполагает одну передачу. Можно приобрести перфораторы, которые предусматривают некоторое количество передач, их может быть две, при этом система походит на коробку передач, которой снабжено обычное средство передвижения – машина.

Схема подключения ряда существующих на современном рынке установок обладает ударным функционалом. Тогда мастер с наличием такого инструмента получает возможность обустраивать отверстия в теле бетонного монолита. В таких аппаратах в боковой области большой шестеренки монтируется волнистый элемент, такая же шайба находится и напротив.

Схема, подключение такой установки имеют некоторые отличия от вышеописанных моделей. Таким образом, в процессе работ, которые предполагают задействованный режим удара, сверло упирается в обрабатываемую поверхность, а волнистые составляющие, взаимодействуя с твердым препятствием, начинают имитировать удары. Эти элементы в конструкции после некоторого времени эксплуатации установки нуждаются в полной замене.

Схема подключения разных моделей и производителей может отличаться от той, что была представлена в вышеописанном примере, однако принцип работы такого аппарата остается единым.

Наверное, нет такого человека, который бы не слышал о существовании электродрели. Многие даже пользовались ею, но вот устройство дрели и принцип работы знают не многие. Исключить этот пробел поможет данная статья.


Устройство дрели (простейшая китайская электродрель): 1 — регулятор оборотов, 2 — реверс, 3 — щеткодержатель со щеткой, 4 — статор двигателя, 5 — крыльчатка для охлаждения электродвигателя, 6 — редуктор.

Электродвигатель . Коллекторный электродвигатель дрели содержит три основных элемента — статор, якорь и угольные щетки. Статор выполнен из электротехнической стали высокой магнитной проницаемости. Имеет цилиндрическую форму и пазы для укладки статорных обмоток. Статорных обмоток две и расположены они друг напротив друга. Статор жестко крепиться в корпусе дрели.


Устройство дрели: 1 — статор, 2 — обмотка статора (вторая обмотка под ротором), 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов.

Ротор представляет собой вал, на который прессуется сердечник из электротехнической стали. По всей длине сердечника протачиваются канавки, через равное расстояние, для укладки якорных обмоток. Обмотки наматываются цельным проводом с отводами для крепления к коллекторным пластинам. Таким образом, образовывается якорь, разделённый на сегменты. Коллектор находится на хвостовике вала и жестко укреплен на нем. Ротор во время работы вращается внутри статора на подшипниках, которые расположены в начале и конце вала.

По пластинам во время работы двигаются подпружиненные щетки. Кстати, когда проводится ремонт дрели, следует особое внимание уделить именно им. Щетки прессуются из графита, имеют вид параллелепипеда с вмонтированными гибкими электродами.

Регулятор оборотов . Обороты дрели регулирует симисторный регулятор, расположенный в кнопке включения. Надо отметить простую схему регулировки и малое количество деталей. Собран этот регулятор в корпусе кнопки на подложке из текстолита по микроплёночной технологии. Сама плата имеет миниатюрные размеры, что позволило поместить её в корпусе курка. Ключевой момент — это то, что в регуляторе дрели (в симисторе) происходит разрыв и замыкание цепи за миллисекунды. И регулятор никак не изменяет напряжение, которое приходит из розетки (однако меняется среднеквадратичное значение напряжения, которое показывают все вольтметры измеряющее переменное напряжение ). Точнее, происходит импульсно-фазовое управление. Если кнопка нажата слегка, то время когда цепь замкнута самое маленькое. По мере нажатия, время, когда цепь замкнута, увеличивается. Когда кнопка нажата до предела, время, когда цепь замкнута, максимально или цепь вообще не размыкается.

Более научно это выглядит следующим образом. Принцип работы регулятора основан на изменении момента (фазы) включения симистора (замыкания цепи) относительно перехода сетевого напряжения через ноль (начала положительной или отрицательной полуволны питающего напряжения).


Диаграммы напряжения: в сети (на входе регулятора), на управляющем электроде симистора, на нагрузке (на выходе регулятора).

Чтобы легче было разобраться в работе регулятора, построим три временные диаграммы напряжений: сетевого, на управляющем электроде симистора и на нагрузке. После включения дрели в сеть на вход регулятора поступает переменное напряжение (верхняя диаграмма). Одновременно на управляющий электрод симистора подается напряжение синусоидальной формы (средняя диаграмма). В момент, когда его величина превысит напряжение включения симистора, симистор откроется (цепь замкнется) и сетевой ток потечет через нагрузку. После того как величина управляющего напряжения станет ниже пороговой, симистор остается открытым за счет того, что ток нагрузки превышает ток удержания. В тот момент, когда напряжение на входе регулятора меняет свою полярность, симистор закрывается. Далее процесс повторяется. Таким образом, напряжение на нагрузке будет иметь форму как на нижней диаграмме.

Чем больше амплитуда управляющего напряжения, тем раньше включится симистор, а следовательно, больше будет и длительность импульса тока в нагрузке. И наоборот, чем меньше амплитуда управляющего сигнала, тем меньше будет длительность этого импульса. Амплитуда управляющего напряжения управляется переменным резистором соединенным с курком дрели. Из диаграммы видно, что если не сдвигать по фазе управляющее напряжение, диапазон регулирования будет от 50 до 100%. Поэтому, чтобы диапазон расширить, управляющее напряжение сдвигают по фазе, и тогда в процессы нажатия на курок напряжение на выходе регулятора будет изменяться так, как показано на рисунке ниже.

Показано как будет меняться напряжение на выходе регулятора, если нажимать курок дрели.

Схема подключения проводов, и в частности схема подключения кнопки дрели, в разных моделях может отличаться. Самая простая схема, и лучше всего демонстрирующая принцип работы, следующая. Один повод из шнура питания подключается к регулятору оборотов.


Электрическая схема дрели. «рег. обор.» — регулятор оборотов электродрели, «1-я ст.обм.» — первая статорная обмотка, «2-я ст.обм.» — вторая статорная обмотка, «1-я щет.» — первая щетка, «2-я щет.» — вторая щетка.

Чтобы не путаться, важно понять, что регулятор оборотов и устройство управления реверсом — это две разные детали, которые часто имеют разные корпуса.


Регулятор оборотов и реверс находятся в отдельных корпусах. На фото видно, что к регулятору оборотов подключено только два провода.

Единственный провод выходящий из регулятора оборотов подключается к началу первой обмотки статора. Если бы не было устройства реверса, конец первой обмотки соединялся бы с одной из щеток ротора, а вторая щетка ротора соединялась бы с началом второй обмотки статора. Конец второй обмотки статора ведет ко второму проводу шнура питания. Вот и вся схема.

Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора.


Схема реверса дрели

В устройстве реверса такое переключение и происходит, поэтому щетки ротора соединяются с обмотками статора через него. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри.


Схема на реверсе электродрели (на фото реверс отсоединен от регулятора оборотов)


Схема подключения реверса электродрели

Черные провода ведут к щеткам ротора (5-й контакт пусть будет первая щетка, а 6-й контакт пусть будет вторая щетка), серые — к концу первой обмотки статора (пусть будет 4-й контакт) и началу второй (пусть будет 7-й контакт). При положении переключателя изображенном на фото, замкнуты конец первой обмотки статора с первой щеткой ротора (4-й с 5-м), и начало второй обмотки статора со второй щеткой ротора (7-й с 6-м). При переключении реверса во второе положение, соединяются 4-й с 6-м, и 7-й с 5-м.

Конструкция регулятора оборотов электродрели предусматривает подключение конденсатора и подключение к регулятору обоих проводов идущих от розетки. Схема на рисунке ниже, для лучшего понимания, чуть упрощена: нет устройства реверса, ещё не показаны обмотки статора, к которым и подключаются провода от регулятора (см. схемы выше).


Схема подключения кнопки (регулятора оборотов) дрели.

В случае описываемой электродрели, используется только два нижних контакта: крайний левый и крайний правый. Конденсатора нет, а второй провод сетевого шнура подключается прямо к статорной обмотке.


Подключение кнопки электродрели

Редуктор . Редуктор дрели предназначен для уменьшения оборотов сверла и увеличения крутящего момента. Чаще встречается шестеренчатый редуктор с одной передачей. Встречаются дрели и с несколькими передачами, например двумя, при этом сам механизм чем-то напоминает коробку передач автомобиля.

Ударное действие дрели . Некоторые дрели имеют ударный режим, для долбления отверстий в бетонных стенах. Для этого сбоку большой шестеренки ставится волнистая «шайба», и такая же «шайба» напротив.


Большая шестеренка с волнистостью сбоку

При сверлении с включенным режимом удара, когда сверло упирается, например, в бетонную стену, волнистые «шайбы» соприкасаются и за счет своей волнистости имитируют удары. «Шайбы» со временем стираются, и требую замены.


Волнистые поверхность не соприкасаются благодаря пружине


Соприкасающиеся волнистые поверхности. Пружина растянута.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

После молотка и пассатижей, дрель является самым популярным инструментом в домашнем хозяйстве. Прибор используется интенсивно, и периодически ломается.

Стоимость ремонта выльется в круглую сумму, не говоря уже о покупке новой дрели.
Если понять, как работает электроинструмент, можно не бояться его разобрать, а тем более отремонтировать.

Устройство дрели

Вне зависимости от производителя и дополнительных опций, электродрель состоит из типового набора компонентов:

  1. Сетевой кабель. Несмотря на элементарность этого узла, 50% так называемых неисправностей связаны именно с ним. Питающий провод банально переламывается. Типичные места обрыва – точка входа в рукоятку и пайка контактов пусковой кнопки (особенно если корпус выключателя имеет посадочный люфт и смещается при нажатии клавиши)
  2. Конденсатор, подавляющий искровые помехи
  3. Пусковая кнопка. Слабое место – после проверки кабеля тестируем этот элемент
  4. Внешняя обмотка (статор) двигателя
  5. Опорный подшипник ротора двигателя
  6. Щеточные узлы – держатели и собственно токосъемные щетки
  7. Контактный коллектор ротора двигателя. Чистота его контактов – залог равномерного вращения
  8. Корпус дрели
  9. Вентилятор охлаждения двигателя
  10. Переключатель режимов работы. В зависимости от модели – реверс редуктора или подключение ударного механизма дрели-перфоратора. Привод механический, либо контактный
  11. Корпус редуктора. Присутствует на каждой модели, напрямую патрон на ось ротора не крепится
  12. Шестерни редуктора. При попадании большого количества пыли, смазка теряет свойства. Редуктор быстро изнвшмвается и требует замены
  13. Подшипники патрона. Несут большую нагрузку, нуждаются в обслуживании
  14. Ось патрона. В дрелях-перфораторах оснащена возвратной пружиной
  15. Патрон дрели. Цанговый механизм может быть быстрозажимной, или выполнен «под ключ».

Ремонт дрели своими руками начинается с проверки работоспособности всех компонентов.

Важно! Принцип любой проверки – от простого к сложному. Сначала проверяются провода, контакты и крепления. Затем тестируем блочные элементы.

До полной разборки инструмента обычно не доходит. Но надо быть готовым и к такому повороту.

Ремонт дрели своими руками – типовые электрические неисправности

Для получения доступа внутрь, необходимо снять половинку корпуса. Верхней считается та часть, со стороны которой расположены головки крепежных винтов. На нижней части останутся закрепленные механизмы и электропроводка.

Электрическая схема дрели проста, и не требует отдельного рассмотрения.

Исключение составляют варианты с электронным переключателем реверса и регулятором оборотов. Эти узлы выполнены в виде отдельных модулей, и меняются целиком. Поэтому с точки зрения ремонта их можно рассматривать как единую деталь.

Сетевой провод

Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента – это контактная проблема. Возможно, внутри резиновой оболочки оборвался один из проводов. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.

Внимание! Проверять провод методом подергивания при включенной дрели недопустимо! Может произойти короткое замыкание. Все операции проводятся при отключенном питании.

А после подсоединения тестера, как раз необходимо подергать и посгибать провод для поиска скрытого обрыва. После локализации повреждения, часть кабеля обрезается, заново разделываются контакты, и производится подключение.

Если обрыв произошел в середине провода – его следует заменить. Можно восстановить место обрыва с помощью пайки, обеспечив надежную изоляцию места ремонта.

Ремонт кнопки дрели

При всей простоте конструкции – неисправная кнопка может механически препятствовать включению. Клавиша перемещается в колодце, и с помощью пальца-толкателя замыкает контактную группу выключателя.



Этот узел забивается пылью при проведении работ
. В какой-то момент перемещение клавиши может быть заблокировано, и контакты не будут замыкаться. Блок можно продуть сжатым воздухом, или разобрать и вычистить кистью.

Важно! Не следует смазывать этот узел, поскольку вместе с пылью образуется абразивная паста, которая быстро выведет из строя весь выключатель.

Если это не помогло – производим ремонт выключателя дрели. Для доступа к контактам снимите боковую стенку узла. Это можно сделать с помощью тонкой плоской отвертки.

В первую очередь проверьте целостность контактных групп – возможно один из контактов отломится от клеммы. Осмотрите накладку контакта – она может стереться или обуглиться. При необходимости зачистите ее, намотав на жало отвертки мелкую наждачную бумагу.

При критических повреждениях блок подлежит замене.

Щеточный узел

Питание на ротор электродвигателя подается с помощью токосъемных щеток. Они выполнены из графитовых составов, и устойчивы к истиранию. Тем не менее, у всего есть свой ресурс.

При критическом износе (определяется визуально), щетки перестают выполнять свою задачу и подлежат замене. Это несложная и стандартная процедура под силу даже домохозяйке.

Если износ небольшой, но в дрели искрят щетки электродвигателя – проверьте состояние коллектора ротора.

Для обслуживания ротора двигателя, его необходимо аккуратно извлечь из статора.

Если контакты обуглены или загрязнены окалиной – прочистите их наждачной бумагой по ходу вращения двигателя. Причиной обгорания может быть загрязнение мелкой пылью или длительная работа не предельных нагрузках.

Прозвоните сопротивление между соседними ламелями. Оно должно быть одинаковым.

Затем следует проверить обмотки на предмет электрического замыкания с корпусом магнитопровода.

При наличии проводимости – следует перемотать неисправную обмотку. То же самое относится к обрыву проводки. Перемотку можно заказать в профильном сервисе или осуществить самостоятельно.

Для этого не обязательно иметь схему двигателя (хотя это не проблема). Достаточно посчитать количество витков обмотки и замерять диаметр проволоки.

Ремонт статора

При перегреве может расплавиться лак, изолирующий витки основной обмотки, и произойдет межвитковое замыкание. Обмотка перегорит, и двигатель перестанет работать. Проверка, как в предыдущем описании. Прозваниваем обмотки (их может быть две или три), при необходимости перематываем.

Механические поломки

Как отремонтировать дрель, если электрика в порядке?

  1. Первая механическая неисправность – закоксованные подшипники. В смазку попадает пыль (при неисправных сальниках), и подшипники быстро выходят из строя, вплоть до заклинивания. Лечится просто – промываем керосином, набиваем смазкой и устанавливаем новые сальники. Применяется консистентная смазка для высокооборотистых агрегатов, например – молибденовая
  2. Более серьезная проблема – ремонт редуктора дрели. Хорошо, если есть запасные части (как правило, шестерни). В противном случае придется менять весь модуль. Готовые комплекты имеются в продаже. Если ваша дрель имеет известное имя – комплектующие найти можно
  3. Еще одна сложная неисправность – ремонт патрона. Взглянув на его устройство, станет ясно, как проводить ремонт.

Часто внутренняя смазка смешивается с продуктами сверления, после чего заклинивает подвижные губки. Патрон следует разобрать, промыть в керосине и смазать заново перед сборкой. Если детали внутри конструкции сильно изношены – покупайте новый узел.

Поскольку поломка редуктора – наиболее частая механическая неисправность, на его устройстве остановимся подробнее.

Помимо шестерен для понижения оборотов (и одновременно повышения крутящего момента), в редукторе установлены радиально-упорный и радиальный подшипники (отмечены стрелками).

При износе этих узлов, понижающая пара редуктора испытывает повышенные нагрузки. Зубья стачиваются и даже ломаются. Если установлен механизм перфоратора – шестерни живут еще меньше.

Поэтому старайтесь пользоваться ударным режимом только при крайней необходимости.

Кроме стандартного, существует планетарный редуктор.

Эта сложная конструкция применяется для экономии места. Ремонту практически не подлежит, меняется в сборе.

Подведем итог.
Дрель достаточно легко поддается ремонту. Если узел нельзя восстановить – он меняется целиком. В любом случае, ремонт дешевле покупки нового прибора.

Как пособие по ремонту ударной дрели можете использовать это видео. Все подробно рассказано и показано.

Как Подключить Дрель Без Кнопки

Многим пользователям электроинструментов рано или поздно может быть интересно узнать, как подключить сверло к электроинструменту. Обычно эта проблема возникает, когда старая кнопка неисправна, поэтому вам нужно подключить новую. В этой статье я объясню, как его подключить. чего он придерживается.

Я не буду описывать здесь, как разобрать крышку молнии, чтобы попасть внутрь, так как я предполагаю, что, поскольку вы попросили заменить, разобрать крышку не составит труда. Я думаю, что любой, кто не знает, как обращаться с делом, даже не думает о замене чего-либо в инструменте самостоятельно.

Итак, сначала вам нужно получить новую кнопку. Он должен соответствовать старым размерам и характеристикам мощности, поэтому, когда вы отправляетесь в магазин, возьмите его с собой и запишите точную модель вашего инструмента.

Как выключить старую кнопку?

Чтобы выключить его, вам понадобится тонкая шлицевая (прямая) отвертка и штифт. Отвинтите имеющиеся винты с помощью отвертки, которая зажимает кабели, идущие от штепсельной розетки.

Остальные провода закреплены пружинным зажимом. Чтобы их отсоединить, нужно вставить кончик штифта в углубления, где расположен терминал. Благодаря этому действию терминал открывается, и провод удаляется вместе со штифтом.

Видео: Как Подключить Дрель Без Кнопки


Схема подключения сверлильных кнопок с контролем скорости и реверса

Фактическая схема визуальной связи показана на рисунке ниже.

Я дам некоторые разъяснения.

  • Эта цифра является наиболее распространенным типом рассматриваемой запчасти. Электрические провода от штепсельной розетки закреплены на клеммах, которые закреплены болтами. Остальные застряли в самоблокирующихся контактах. Если вашей кнопки нет, лучше записать старую копию того, что было добавлено. Также на теле может быть нарисована схема, по которой вы также можете ориентироваться.
  • Если вы подключили конденсатор, как описано выше, после подключения проводов от вилки у вас будет только два контакта в нижней части корпуса, где вам нужно подключить два стакана от статора. Обычно они имеют ту же позицию на статоре, что и на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли достигать своих зажимов. В этом случае нет разницы, какой провод приклеить к какому из двух контактов.
  • Два других провода статора, а также кабели щетки подключены к возвратным клеммам. В этом случае соединение выполняется по диагонали: провода статора вставляются с противоположных сторон в расположенные по диагонали контакты; и из кистей. В этом случае только то, где картридж будет вращаться в определенном положении обратного триггера, зависит от того, где будут залипать провода. Главное. подключить по диагонали.

Это схема подключения. Я надеюсь, что вы сможете подключить все правильно, и дрель будет работать правильно.

Схема подключения кнопки дрели


Схема подключение кнопки дрели – с реверсом, регулятором оборотов

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

  • Проблемы с работой двигателя;
  • Износ щеток;
  • Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

  1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
  2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
  3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
  4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
  5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

remoskop.ru

Подключение кнопки дрели

Многих пользователей электродрелей может рано или поздно начать интересовать вопрос, каким образом осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при возникновении неисправностей в старой кнопке, из-за чего требуется подключить новую. В этой статье я расскажу, как ее следует подключать — что куда втыкается.

Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас не составит труда. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.

Итак, для начала следует приобрести новую кнопку. Она должна совпадать со старой по размерам и мощностным характеристикам, поэтому, идя за покупкой, захватите ее с собой для образца и запишите точную модель вашего инструмента.

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка и булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

Огромный выбор электроинструмента и бензотехники по низким ценам. Бесплатная доставка до вашего региона. Оплата при получении либо онлайн.

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы и провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки больше никуда не прикреплен, их можно извлечь вместе и в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки первым делом воткните конденсатор на новое место, после чего о нем можно не думать.

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Собственно наглядная схема подключения показана на расположенном ниже изображении.

Дам несколько уточнений.

  • На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
  • Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
  • К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в какую сторону будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.

instrument-tehnika.ru

Подключение кнопки дрели

Из за частого использования, кнопка дрели выходит из строя и в таких случаях ее необходимо заменить. Подключение кнопки дрели не требует особой квалификации и поэтому заменить вышедшую из строя деталь возможно своими силами. О том, как подключить кнопку дрели своими силами и что для этого нужно сделать, мы поговорим в сегодняшней статье.

Фото-1. Кнопка дрели оснащенная реверсом.

Кнопка дрели с реверсом

Обычно кнопка дрели заблаговременно дает нам сигнал о том ,что скоро выйдет из строя. В таких случаях кнопка начинает  работать  с перебоями или требует сильного нажатия для включения электродвигателя. Потом,через некоторое время кнопка совсем перестает работать.  Обнаружить в таких случаях неисправность кнопки дрели довольно просто. Для более детального ознакомления с ремонтом дрели своими руками предлагаю посетить другую статью на этом сайте.

Для этого стоит отвинтить болты крепления корпуса дрели, разобрать его  и проводить проверку кнопки с помощью пробника. После  этого, следует включить вилку в розетку и  проверить напряжение на входных клемах. Если ваш измерительный прибор покажет что напряжение есть а при нажатии на кнопку не включается двигатель, это будет  означать что кнопка вышла из строя. Как правило в таких ситуациях покупают новую кнопку дрели и подключают ее самостоятельно или пытаются ее открыть и отремонтировать.

Как подключить кнопку дрели, вы сможете увидеть на этом видео

Схема кнопки дрели

Рисунок-1. Схема подключения кнопки с реверсом

Рисунок-схема подключения кнопки дрели

Представленная на фото -1 кнопка дрели снабжена встроенным регулятором оборотов электродвигателя а также встроенным регулятором направления вращения ротора -реверс. Кнопка является весьма сложной конструкцией и поэтому разобрать ее следует очень осторожно, так как обычно после разборки все ее детали разлетаются во все стороны и дальнейшее ее использование становиться невозможным. После разборки как правило очищают клемы от нагара и собирают ее обратно, но если это не помогает тогда покупают новую. Фото-2. Обычная кнопка дрели без реверса

Кнопка дрели без реверса

Следует сказать что кнопки бывают разные как и электродрели поэтому необходимо знать что не все кнопки снабжаются реверсом и регулятором оборотов двигателя. Однако такие кнопки тоже представляют собой сложные конструкции и как правило, если выходят из строя по каким то причинам, уже не восстанавливаются в рабочее состояние. При покупке новой кнопки следует старую взять с собой для того, чтобы не перепутать ее с другой моделью. Бывает много случаев когда по параметрам кнопки совпадают а при установке в корпусе дрели просто не подходят. Рисунок -2. Обыкновенное подключение

Рисунок-схема подключения кнопки дрели без реверса

Подключение кнопки дрели не требует особых знаний и умений . Для этого необходимо просто запомнить, что новая кнопка должна соответствовать мощности дрели и ее размерам.Если вы собираетесь купить новую кнопку дрели обратите внимание на размер и мощность вашей дрели. Кнопка должна соответствовать не только мощности электродвигателя вашей дрели но и размерам. Например, если дрель имеет мощность Р= 650 Вт, тогда из физики мы знаем, что Р=U· I, откуда I=Р/U=650/220 и 2,95 А. Значит нам необходимо купить кнопку БУЭ-3 ~220V 3.0A.

Устройство кнопки дрели

Ну и в конце этой статьи я бы хотел затронуть вопрос, с которым многие из вас столкнуться в процессе демонтажа старой кнопки дрели. Для того чтобы производить качественный демонтаж кнопки, вам потребуются минимальные познания в устройстве современных  кнопок пуска в работу дрели.

На представленном выше видео видно как работает кнопка при нажатие на нее.Если рычаг реверса стоит на закручивание болтов, гаек и так далее, то нижние клеммы замыкаются обе.Если включить реверс в обратную сторону, то в сеть включается только одна нижняя клемма, вторая при этом не работает. Как правило, во всех современных кнопках дрели зажимные устройства для проводов спроектированы из прочной стали и не совсем удобны для демонтажа.

Дело в том, что производители кнопок заботятся о повышении производительности при сборке своих  изделий.Они проектируют кнопки таким образом, чтобы было максимально удобно, легко  и быстро производить монтаж электрооборудования , но при этом страдает удобство при замене и ремонте кнопок.

Фото-3. Устройство зажимных клемм электропроводки в современных кнопках дрели

Другими словами подготовленный провод обмотки или другой детали дрели  к монтажу, легко можно засунуть в отведенное для него отверстие в корпусе кнопки, но вытащить его обратно проблематично, -тут нужна сноровка и смекалка.Зажимные клеммы в самом корпусе кнопке установлены под углом 45 градусом, и сделаны из закаленной стали.

Если вы посмотрите внимательно на представленное в этой статье фото-3, то согласитесь со мной, что для того чтобы вытащить провод необходимо просто вытолкнуть зажим внутри корпуса кнопки и освободить монтажный кабель. Для этого вам потребуется тонкая крупная  иголка или тонкое прочное шило, которое нужно засунуть в отверстие отведенное для монтажа провода и вытолкнуть зажим внутри, тем самым освобождая провод из захвата.Вот и все дела, в заключение могу сказать что рассказанный мной метод, очень даже работает( сам проверил и не раз). Можете смело взяться за работу и производить замену кнопки дрели самостоятельно своими руками. На сегодня как-бы все, жду ваших комментариев ниже, пока, до новых встреч!

stroivagon.ru

Схема подключения кнопки дрели для проведения ее замены

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую. Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали.

Диагностика поломки

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Проверить исправность ее работы довольно просто: надо открутить крепления основного корпуса, снять верхнюю крышку и проверить напряжение проводов, идущих к устройству, включив шнур питания в розетку. Когда прибор показывает поступление напряжения, а при нажатии на кнопку изделие не работает, то это говорит о том, что она сломана или произошло подгорание контактов внутри устройства.

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса.

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее, соблюдая следующий порядок.

  1. Осторожно подцепить фиксаторы защитного кожуха и открыть его.
  2. Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
  3. Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки.

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете.

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

  • основное включение изделия в работу;
  • регулировка оборотов вращения электродвигателя;
  • включение реверса — изменение направления вращения ротора двигателя.

Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Не стоит самостоятельно разбирать кнопку пуска дрели в случае сложной ее конструкции — отсоедините провода и отнесите в центр сервиса, где профессиональные специалисты проведут полную диагностику и ремонт.

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель, тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

tehnika.expert

Все ли сверла имеют реверс? Функция прямого / обратного хода [Руководство]

Когда вы покупаете новую дрель, полезно знать некоторые базовые функции, которые входят в стандартную комплектацию.

Есть некоторые вещи, которые вы можете принять как должное, пока не получите упражнение, в котором отсутствует эта функция.

Итак, все ли сверла имеют реверс? Большинство современных аккумуляторных дрелей имеют функцию прямого / обратного хода. Нажав переключатель или кнопку, вы можете повернуть дрель или отвертку по часовой стрелке или против часовой стрелки. Определенно бывают случаи, когда вам понадобится функция обратного переключения дрели, и всегда приятно знать, что вам не нужно покупать дополнительный инструмент для работы.

В этом посте мы расскажем, как поставить сверло в обратном направлении, три причины, по которым вам может понадобиться функция реверса на вашем сверле, и когда вам действительно может понадобиться обратное сверло.

Итак, если вы готовы двигаться вперед и узнать все о функции обратного переключения дрели, приступим к делу!

* Эта статья может содержать партнерские ссылки.Как партнер Amazon, я зарабатываю на соответствующих покупках. Прочтите мое полное раскрытие здесь.

Как вставить сверло в обратном направлении

Когда вы определили, что вам нужно поставить сверло в обратном направлении, или если вы просто хотите проверить функцию, это легко сделать.

* См. Таблицу ниже или ниже в статье, вы найдете отличное изображение, которое научит вас этому.

REVERSE FORWARD
Состояние кнопки Левая кнопка нажата Правая кнопка нажата
Эффект Отвинтить Сверлить или завинтить
Направление стрелки К задней части сверла К передней части сверла (к патрону)
Вращение (задняя точка обзора) Против часовой стрелки (CCW) По часовой стрелке (CW)

В большинстве дрелей есть кнопка переключения, которая управляет движением дрели. Возможно, вам придется проверить руководство (или выполнить простую проверку методом проб и ошибок), чтобы увидеть, какое направление движет каким движением. Но вперед будет контролировать движение по часовой стрелке. В обратном направлении сверло будет вращаться против часовой стрелки.

Вы также можете отрегулировать переключатель реверса сверла и посмотреть, в каком направлении вращается долото, прежде чем пытаться использовать сверло. Я научу тебя, как это делать.

Но прежде чем перейти к остальной части статьи, обратите внимание на картинку ниже.Это отличный пример того, как работает функция прямого / обратного хода.

* Совместное использование – это забота. Не стесняйтесь делиться этим изображением в социальных сетях или на своем веб-сайте. Мы приветствуем обратную ссылку на https://toolsowner.com.

3 причины поставить сверло наоборот

Теперь о хорошем. Есть одна очевидная причина повернуть упражнение в обратном направлении, и может быть кое-что, о чем вы еще не задумывались.

В этом разделе мы рассмотрим три причины, по которым стоит перевернуть сверло, а также удобное руководство по выбору правильной отвертки для каждой работы (это важная часть для правильного выполнения работы!).

1. Удаление винтов

Мы все сталкивались с винтами, которые кажутся залипшими от клея, но этого почти никогда не бывает.

Винты обычно застревают, когда кто-то запускает их с помощью электроинструмента. И если это так, то вывернуть винт ручной отверткой будет практически невозможно.

Таким образом, лучшим вариантом будет использование дрели в обратном направлении. Но очень важно использовать правильную отвертку для винта. И это всегда может быть непросто, если винт ввернуть не вы.

Вы не только используете свою дрель в обратном направлении, но вы, вероятно, чувствуете, что вам нужно провести обратный инжиниринг, чтобы понять это.

Но не волнуйтесь. Эти простые советы помогут.

Как выбрать подходящую насадку для отвертки

Если у вас неправильная насадка для отвертки, у вас могут возникнуть проблемы с извлечением винта. Даже если вы используете аккумуляторную дрель в правильном режиме.

И если вы в конечном итоге открутите винт, его удаление станет в геометрической прогрессии сложнее.

Итак, давайте посмотрим, как правильно выбрать отвертку.

Обратитесь к руководству по эксплуатации вашего сверла, чтобы узнать, какие биты подходят для каких винтов. Это, вероятно, проще, чем вы думаете, потому что на большинстве битов четко указан тип винта, для которого они предназначены. Вот отличный список с множеством головок для отверток (через Wikipedia.org).

Например, если бита предназначена для удаления винта с крестообразным шлицем, она может быть помечена как PH плюс число, указывающее размер.

Размер – важный компонент, который поможет предотвратить снятие изоляции.Если вы не уверены, попробуйте проверить насадку вокруг винта, который вы пытаетесь выкрутить (если вам удастся до нее добраться).

Если нет, действуйте осторожно, чтобы избежать ненужного трения, пока вы определяете, правильно ли вы подобраны.

2. Извлечение сверл

Иногда все становится немного рискованно, когда вы на самом деле сверляете отверстия. Если сверло застрянет, вы можете легко повредить его, вытащив его с грубой силой.

Но с функцией реверса на вашей дрели это легко исправить.Все, что вам нужно сделать, это использовать обратную настройку, чтобы безопасно и без повреждений вынуть сверло.

3. Блокировка или блокировка шпинделя

На некоторых дрелях вы можете использовать кнопку прямого / обратного хода для блокировки дрели, что может помочь предотвратить повреждение инструментария и продлить срок службы аккумуляторной батареи вашей аккумуляторной дрели. Не все аккумуляторные дрели имеют эту функцию блокировки шпинделя, но некоторые из них.

Блокировка шпинделя предотвратит активацию сверла при нажатии на спусковой крючок.

Что такое обратное сверло?

Если вы слышали о сверле для реверса, вам может быть интересно, нужно ли оно вам для выполнения каких-либо реверсивных функций, которые мы здесь рассмотрели.

И ответ на этот вопрос в основном отрицательный.

Обратное сверло – это тип спирального сверла, в котором канавки вращаются против часовой стрелки. Это противоположно большинству сверл с канавками, которые вращаются по часовой стрелке.

Обратное сверло также называется левым сверлом или съемником шурупов.

Когда-то были сверла, не имевшие функции реверса, и долото реверсивного сверления было идеальным решением.

Левосторонние сверла доступны во многих различных размерах и длинах, но их ограниченное использование может затруднить их поиск.

На сегодняшний день реверсивные сверла не так уж много используются, но они по-прежнему удобны для удаления сломанных креплений. Крутящий момент, который вы получите при использовании реверсивного сверла, кажется наиболее эффективным при ослаблении правого крепежа.

А если вы обнаружите, что застежка сломалась в резьбовом отверстии, это может сигнализировать о серьезной проблеме. Хотя это кажется простым делом, ремонт может занять очень много времени и проблематично без реверсивного (или левостороннего) сверла.

Обычно я храню набор в своем ящике для инструментов. Лучше подготовиться, чем сожалеть. Вы можете проверить этот комплект экстрактора на наличие поврежденных винтов на Amazon. (* партнерская ссылка)

Bottom Line

Все современные сверла оснащены функцией реверса, которая удобна для извлечения винтов и откручивания сверл.

Многие сверла также имеют блокировку шпинделя, встроенную в функцию реверса, и это тоже может быть полезно.

Я написал статью, если вы хотите прочитать о том, что все символы и числа обозначают на аккумуляторной дрели.

Джек Адамс

Привет! Меня зовут Джек, и я пишу для ToolsOwner. Я увлечен всем, что связано с инструментами и проектами DIY по дому. Вы часто встречаете меня в моей мастерской над новыми проектами.

Создать кнопку Drill Through в Power BI

Overview

В этой статье мы узнаем об одной из наиболее важных функций, представленных в обновлении Power BI Desktop за март 2020 года, а именно – Drill Through as Action for Power Кнопки BI.

В этой статье мы рассмотрим следующее:

  1. Что такое функция Drill Through?
  2. Что такое действие Drill Through для кнопки в Power BI?
  3. Простой пример для демонстрации действия Drill Through при нажатии кнопки
  4. Контекст фильтра Pass в действии Drill Through
  5. Ограничения для действия Drill Through для Button

Итак, приступим!

Что такое функция Drill Through?

Все мы знаем значение Drill Through: «Просмотр подробностей об определенной части данных с применением фильтров».

Что такое действие Drill Through для кнопки в Power BI?

В обновлении Power BI Desktop за март 2020 г. было развернуто новое действие для Button – «Drill Through (Preview)».

Этот тип действия создает кнопку, которая выполняет переход к целевой странице для получения сведений, отфильтрованных по определенному контексту.

Пример из реальной жизни

В нашем отчете имеется следующая структура данных.

Теперь мы создали следующие диаграммы в нашем отчете Power BI.

  • Количество задач проекта по статусу
  • Количество задач проекта по месяцам

Здесь мы создаем кнопку для просмотра подробных задач.

Когда пользователь нажимает кнопку, он будет перенаправлен к подробному просмотру данных со всеми фильтрами, примененными для того же контекста.

Теперь мы можем применить детализацию нажатием кнопки в Power BI.Одно последнее действие было добавлено к кнопке для перехода с одной страницы на другую.

Загрузите файл кода

Вы можете загрузить файл образца кода, используя URL-адрес Github.

Итак, приступим.

Шаг 1

Мы создали две страницы.

Страница 1 (Домашняя страница):

Страница 2 (Подробная страница)

Шаг 2

Мы хотим детализировать, используя Статус со страницы 1.

Итак, на странице 2> сначала нам нужно добавить Drill через параметр.

Перетащите столбец «Состояние» с панели «Поля» для детализации раздела.

Шаг 3

Теперь добавьте кнопку на страницу 1 (домашнюю страницу).

Включите действие.

Добавьте следующую информацию.

Тип = Drill through (Preview)

Destination = Подробная страница (страница 2, которую мы создали на шаге 2).

Шаг 4

Теперь выберите полосу на визуальном элементе «Количество задач проекта по статусу».

Это активирует вашу кнопку.

Нажмите Ctrl + щелчок, чтобы перенаправить на страницу с подробными сведениями.

Это приведет к переходу на страницу сведений.

Это также передаст контекст фильтра. Таким образом, на подробной странице пользователь может просматривать только подробные данные.

Как передать контекст фильтра с помощью кнопки Drill Through.

Если мы хотим отфильтровать по статусу + месяцу, выполните следующую процедуру.

Сначала выберите Статус, это перекрестно фильтрует Месяц.

Затем нажмите клавишу Ctrl и выберите любой месяц. Я выбрал август.

Щелкните по кнопке. При этом будут отфильтрованы данные на основе августовского статуса “Ожидает обратной связи”.

Ограничения для кнопки Drill Through

  • Работает только для встроенных или OOTB визуальных элементов. Только некоторые визуальные эффекты из источника приложения поддерживают эту функцию.
  • Мы можем использовать эту функцию в том же отчете. Перекрестная фильтрация не работает.

Заключение

Надеюсь, теперь это ясно. Вот как мы можем создать кнопку Drill Through в Power BI.

Оставайтесь на связи со мной, чтобы найти больше интересных статей!

Удачного отчета !!

Установка воздушного выключателя – улучшение жилищного строительства

Джефф Уильямс из отдела электрики, кухни

Установка воздушного выключателя

Иногда при строительстве или ремонте кухни выключатель для включения вывоза мусора может не поместиться в удобном месте . Это может быть особенно актуально, если на острове есть раковина. Кроме того, если вы беспокоитесь о включении электрического выключателя мокрыми руками, воздушный выключатель – хорошая альтернатива. Сегодня мы покажем вам, насколько просто установить воздушный выключатель.

Прямо сейчас я строю новый дом для своих родителей, и они хотели кухонный остров с большим количеством кладовых. Почти каждое лицо острова – это дверь шкафа. Они также хотели иметь раковину и мусор на острове, чтобы, когда они готовятся к еде, они могли измельчить любые оставшиеся отходы.Проблема в том, что не было подходящего места для установки выключателя для утилизации, которая была 1.) привлекательной и 2.) недоступной для маленьких рук (детей). Разговаривая с моим электриком, он сказал мне поднять воздушный выключатель.

Неподходящее место для установки обычного выключателя

Воздушный выключатель – это кнопка, которая устанавливается через верхнюю часть столешницы, которая при нажатии посылает струю воздуха по трубке. Этот поток воздуха запускает реле мощности переменного тока на другом конце шланга, позволяя мощности 110 В проходить через реле и, по сути, включая все, что к нему подключено.Обычно это мусоропровод, но его можно использовать для включения световых приборов или чего-то еще под раковиной / столешницей.

Как установить воздушный переключатель

Просверлите отверстие в счетчике

Определите наиболее удобное место для переключателя. Мне нравится ставить их возле крана, чтобы они не уходили слишком далеко от раковины. Если вы устанавливаете его в столешницу, вам необходимо просверлить в нем отверстие. Если у вас есть раковина, возможно, вы сможете использовать одно из предварительно просверленных отверстий.Если вы находитесь в середине сборки / переделки, пусть это сделает ваш рабочий стол. Они делают это почти каждый день, и это не займет у них много времени. Если вы модернизируете свой текущий топ, вам понадобится кольцевая пила диаметром 1-3 / 8 дюйма, которая подходит для сверляемого материала.

Присоедините шланг и задвиньте воздушный переключатель к счетчику

Присоедините шланг к переключателю. В этой связи нет ничего особенного. Шланг просто нажимает на пластиковый ниппель внизу кнопки. Пропустите шланг через отверстие в счетчике, а затем выключатель.Убедитесь, что резиновая прокладка все еще на переключателе.

Закрутите гайку на воздушном переключателе

Теперь пора почувствовать дискомфорт. Вылейте все, что сможете, из шкафа и залезьте внутрь. Распутайте шланг от любого водопровода, с которым он мог переплетаться, когда вы его подавали. Наденьте гайку на шланг, потянитесь вверх, начните поворачивать ее на выключатель. Возможно, вам понадобится рука друга, чтобы немного надавить на переключатель, чтобы вы могли начать гайку. Не нужно надевать на него гаечный ключ, идеально подходит для затягивания вручную.

Присоедините шланг к реле и заглушите все в нем.

Реле имеет ниппель с зазубринами, как и воздушный переключатель. Если шланг довольно длинный, отрежьте его канцелярским ножом. Не затягивайте шланг, но не настолько, чтобы он мог образовать петлю под раковиной. Наденьте шланг на ниппель и вставьте реле. Затем подключите мусоропровод и протестируйте выключатель, нажав на него. Это не требует больших усилий или длительного нажатия кнопки, и утилизация должна сработать.Если этого не произошло, выньте реле из розетки и подключите слив непосредственно к вилке. Если он работает, убедитесь, что шланг надежно закреплен как на кнопке, так и на реле, и попробуйте нажать кнопку сильнее.

Отойдите и наслаждайтесь просмотром

Поздравляем, все готово. Вычеркните это из списка любимых дел. Легко-сладкий, лимонно-сладкий.

Где купить

Пневматический выключатель можно купить в магазине Home Depot рядом с утилизацией или на Amazon всего за 60 долларов. Тот, который мы использовали в этой статье, сделан InSinkErator и поставляется со всем, что вы видите на изображении ниже, включая кнопки трех цветов.Матовый, хромированный и белый.

Подготовка картонной коробки

Найдите картонную коробку, достаточно большую, чтобы в ней поместились кнопки и джойстик. Если вы приобрели компьютерный монитор для игровых автоматов, просто используйте коробку с экраном.

Усиление

Добавив 1 или 2 слоя картона к поверхности, на которой будут держаться кнопки и джойстик, вы можете сделать игровую поверхность более жесткой. Мы рекомендуем сделать это, чтобы ваша консоль не работала, когда действие станет интенсивным!

Вырежьте дополнительные листы картона.

Склейте слои вместе

С помощью клеевого пистолета прикрепите их и наложите на поверхность панели управления.

Расположение кнопок

Используйте маркер , чтобы обвести , где ваши кнопки и джойстики будут крепиться на коробке.


Для пуговиц используйте черное пластиковое кольцо, чтобы нарисовать узор в соответствии с размером отверстия; Что касается джойстика, снимите стик с его основания, если вам это нужно, чтобы помочь вам отследить их.

Куда должны быть мои пуговицы?

Мы специально не предоставили схему панели с точными размерами. Это должно побудить вас создать свой собственный макет. Настроить!

О чем следует подумать при создании макета:

  • Мои кнопки слишком далеко друг от друга?
  • : кнопки должны быть выровнены по строкам / столбцам или должны быть слегка диагональными?

Отверстия

Для достижения наилучших результатов мы рекомендуем использовать сверло и аккумуляторную дрель. Вы также можете использовать ручной картон режущими инструментами, но добиться хорошего чистого прорезания отверстия сложно.

Кнопки и джойстики

Используйте сверло диаметром 1 дюйм, чтобы просверлить отверстия для кнопок и центров джойстика.

Проход для провода

Просверлите 1 дополнительное отверстие в центре, чтобы пропустить провода.

Застежки-молнии для джойстика

С помощью отвертки или лезвия ножниц прорежьте маленьких отверстий по углам джойстика. Отверстия должны быть достаточно большими, чтобы сквозь них проходила стяжка (или крепежный винт).

Краска и стиль!

Если вы планируете раскрасить или нанести какие-то элементы стиля (рисунки маркерами, наклейки и т. Д.)) на панели управления, , теперь – прекрасное время для этого… Прежде, чем он заполнится электроникой.

Тестовая посадка

Попробуйте зажать несколько пуговиц и застежек-молний в отверстиях. Если они не подходят, попробуйте повернуть их, как винт.

Дверца доступа

Вырежьте дверцу доступа сзади, чтобы облегчить монтаж проводки в дальнейшем.

Следующий шаг…

Подготовка проводов

Проверьте свои кнопки: проверенные советы для увеличения количества метров на бит

Рекомендации

Чтобы получить максимальную отдачу от долот с верхним перфоратором, обучение буровиков и руководство горнодобывающей промышленности по уходу за долотами, техническому обслуживанию и выявлению чрезмерного износа могут повысить окупаемость инвестиций.

1. Проверяйте биты как можно чаще

Понимание грунтовых условий и регулярный осмотр бурового долота необходимы для предотвращения чрезмерного высева. Для обеспечения оптимальной производительности и долговечности биты необходимо затачивать до того, как плоскость превысит 1/3 диаметра пуговицы. Для разработки конкретных рекомендаций рекомендуется работать с техническим представителем, так как максимальный предполагаемый износ перед изменением формы будет зависеть от профиля пуговицы.

Сверление неабразивного грунта может привести к образованию «змеиной кожи» (небольших трещин) на поверхности пуговицы.Если его не удалить шлифованием, происходит усталостное разрушение пуговицы.

2. Отшлифуйте выступающие пластины

Бурение в неабразивных породах приводит к более быстрому износу торца долота, чем пластин. Чрезмерный выступ пластины при отсутствии достаточной стальной опоры может легко сломаться во время сверления и при извлечении долота из отверстия. Чтобы этого не произошло, отшлифуйте пуговицы, чтобы восстановить высоту выступа.

3. Заточка и изменение формы пуговиц

Если выступ пуговицы достаточен, удовлетворительная повторная заточка может быть достигнута с помощью предварительно отформованного инструмента с алмазной наплавкой («чашки»).Заточка выполняется, плотно прижимая инструмент к кнопке и вращая станок по кругу для достижения однородной отделки поверхности. Инструменты с алмазной наплавкой предназначены для резки твердого сплава, а не стали. Поэтому рекомендуется, чтобы пуговица выступала с лицевой стороны достаточно, чтобы не повредить чашку, биту или шлифовальный станок.

Заточенные коронки =
• Более высокая скорость проходки
• Меньший износ компонентов бурильной колонны
• Снижение усталостных отказов инструмента

Важно реализовать эффективное управление шлифовальным инструментом, поскольку профиль инструмента постепенно изменяется, что приводит к появлению кнопок, которые больше не соответствуют желаемой форме. Технические представители могут помочь, предоставив конкретные рекомендации.

«Немного» обучения

Всегда важно ухаживать за инструментами и оборудованием. Рассмотрите возможность «небольшого» обучения бурильщиков тому, как максимально эффективно использовать насадки для перфоратора. Чаще всего бурильщики приходят на работу, чтобы сделать все возможное, и все хотят совершенствоваться. Предоставьте им возможность улучшить свои навыки бурения, поделившись этими советами.

Boart Longyear предлагает широкий выбор штанг, долот и хвостовиков до муфт, адаптеров и других принадлежностей. Он предлагает решения для любого ударного бурения и взрывных работ как для наземного, так и для подземного бурения.

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ: При заточке сверл используйте соответствующие средства защиты глаз, маски и вентиляцию. Шлифовальные круги и пластины из карбида вольфрама содержат: карбид вольфрама; Кобальт; Тантал; Хром; Никель; Алюминий и кремний. Шлифовальные пластины из карбида вольфрама высвобождают частицы, содержащие эти элементы, которые могут раздражать кожу, глаза, нос и горло и могут привести к повреждению легких.

Как узнать, должна ли моя дрель вращаться по часовой стрелке или против часовой стрелки, чтобы сверлить вперед?

Использование дрели с насадкой для отвертки

Существуют специальные винты для особых ситуаций, например, для крепления чего-либо к вращающемуся валу в определенных ситуациях, с обратной резьбой.Однако практически все винты, которые вы обычно встретите, вкручиваются в материал при повороте по часовой стрелке и из материала при повороте против часовой стрелки.

Что касается вращения сверла, подумайте о том, что делает винт. В этом направлении сверло поворачивается с точки зрения сверла, направленного от вас. Если вы перевернете сверло и посмотрите на его наконечник, он перевернется.

Использование дрели со сверлом

Есть несколько специальных сверл, которые перевернуты, но они относятся только к тому типу, который вы считаете «обычным» сверлом (рифленым).Я не могу придумать какой-либо другой стилевой бит (например, лопата, Форстнер и т. Д.), Который имел бы обратную версию.

От

до : распознать долото с обратными канавками от долота с обычными канавками, положить сверло на что-нибудь острием вправо и посмотреть на канавки (канавки, проходящие вокруг штока для удаления материала). С этой точки зрения канавки будут проходить по диагонали через шток сверла. На обычном бите верх флейты будет слева от низа. На реверсивной насадке нижняя часть флейты будет слева от верха.Обратный бит будет работать в направлении, противоположном нормальному.

Любая обычная бита будет работать так же, как винт. По часовой стрелке просверлите материал. Против часовой стрелки будет извлекать бит.

Использование сверла со шлифовальными коронками и шлифовально-полировальной головкой

Есть несколько специальных шлифовальных головок, таких как лепестковые диски, которые предназначены для работы в определенном направлении. Это почти всегда будет по часовой стрелке, но обычно это видно, если взглянуть на нее. Заданное направление позволит створкам изгибаться либо за счет немного большего изгиба в том направлении, в котором они уже изогнуты, либо за счет перемещения по отношению к соседнему клапану. Противоположное направление будет работать против дизайна. Представьте себе струнную швабру. Если потянуть его в одном направлении, струны выровняются за головой. Если вы затем попытаетесь изменить направление, вы работаете против ориентации струн, и струны будут мнаться в случайных направлениях.

Шлифовальные насадки и шлифовально-полировальные головки с непрерывной поверхностью можно использовать в любом направлении.Лучшее направление, как правило, – это использовать то место, где будет выброшена пыль или мусор. При прочих равных используйте то направление, которое меньше всего распыляет на вас.

битов кнопок – бит KC

Биты для сверления твердых пород

Бурильщики на месторождениях, водяных скважинах, ГНБ и геотермальные буровые установки широко используют буровые коронки для бурения твердых пород.

Буровые коронки

имеют ряд преимуществ по сравнению со сверлами PDC. Два преимущества заключаются в том, что они 1) менее дороги и 2) могут просверливать гравий, доломит и очень твердый и абразивный известняк, что позволяет им выдерживать более высокие удары.

Тем не менее, буровое долото PDC заняло более половины рыночной доли от общего объема бурения.

Биты для пуговиц или роликовые конусы имеют вращающиеся конусы со вставками из карбида вольфрама. Чаще всего используются трехконусные или трехконусные насадки; однако производители продолжают выпускать долота с двумя и одной конусами.

Конструкция пластины из карбида вольфрама

Вставки с битами для пуговиц делятся на две классификации: Chisel и Conical .

Вставка долота

Долотообразные вставки более агрессивны, чем конические, и в некоторых конструкциях используется сочетание того и другого.

Конические пластины

Долотообразные вставки более агрессивны, чем конические, и в некоторых конструкциях используется сочетание того и другого.

Вставки из карбида вольфрама

Пластины из карбида вольфрама изготавливаются индивидуально, а затем запрессовываются в предварительно просверленные отверстия в конусе долота.

Циркуляция жидкости

Для всех буровых коронок требуется определенный тип циркуляции жидкости. Буровой раствор может состоять из воды или масла, воздуха или пены.Циркуляция бурового раствора служит нескольким целям:

  • Бурение новых геологических образований путем удаления шлама
  • Стабилизирует стенку скважины
  • Очищает и охлаждает коронку

Типы подшипников

Tricones имеет три основных типа подшипников. Их:

Роликовый или открытый подшипник

Этот тип подшипников обычно используется при ремонте скважин, при бурении мелководных нефтегазовых скважин, бурении водяных скважин и горных работах.Этот тип подшипника позволяет конусам свободно вращаться. Сам подшипник состоит из ряда шариковых подшипников и ряда роликовых подшипников. Используемый буровой раствор охлаждает эти подшипники. Если дорожка качения внутри конуса не изнашивается слишком сильно, долото для роликовых подшипников часто подлежит ремонту. Однако эти долота лучше всего использовать при бурении скважин на воду.

Долота с открытым подшипником легко отличить по коду IADC с последним номером 1, 2 или 3. (Подробнее о системе классификации IADC)

Герметичный роликовый подшипник

Уплотнение вокруг подшипников, защищающее их от стружки и мусора, является основным отличием между закрытым роликоподшипником и сверлом с открытым подшипником.

В горнодобывающей промышленности, бурении природного газа, геотермальных и некоторых нефтяных месторождениях используются долота с закрытыми роликовыми подшипниками. Когда уплотнение изнашивается и перестает быть исправным, у сверла еще есть срок службы, и он будет работать как сверло с роликовыми подшипниками.

Классификация IADC легко различает биты с уплотненными роликовыми подшипниками, потому что окончательное число будет либо 4, либо 5.

Подшипник качения или опорный подшипник с уплотнением

В бурении нефтяных скважин и природного газа чаще всего используются подшипники этого типа.Хотя стоимость, как правило, выше, этот тип подшипника может выдержать большинство злоупотреблений. Плавающая втулка заменяет роликовые подшипники внутри конуса. Кроме того, подшипник также смазан консистентной смазкой и защищен от постороннего мусора.

При направленном бурении часто используются долота на подшипниках скольжения. Вставки калибра, размещенные на хвостовике биты, уменьшают дополнительный износ хвостовика. Перетяжные или восстановленные долота с закрытыми подшипниками в основном используются при бурении скважин на воду и некоторых нефтегазовых приложениях.

Система классификации Tricones IADC легко различает биты подшипников скольжения, просто идентифицируя окончательный номер IADC – это будет либо 6, либо 7.

биты кнопок по сравнению с PDC

Преимущества

Стоимость – Меньшие первоначальные инвестиции

Меньше повреждений при ударе – Удары меньше повреждают режущую структуру

Лучше в породах твердых пород – Разрушающее действие долота-пуговицы лучше в неоднородных породах.

Больше контроля над долотом – При наклонно-направленном бурении буровым долотом легче управлять, что обеспечивает более низкий крутящий момент, большую гибкость в отношении нагрузки на долото и более устойчивую поверхность инструмента.

*** Примечание: бурильщики для наклонно-направленного бурения традиционно использовали долота с пуговицами, поскольку они являются управляемыми. Однако новая технология привела к снижению производительности бита pdc.

Почему?

Особое внимание было уделено фрезу pdc и аспектам конструкции долота pdc.


Недостатки

Потерянные конусы – Поскольку триконы имеют движущиеся части, всегда существует риск потерять конус в отверстии.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
