Как правильно использовать дренажный насос?

Дренажный насос предназначен для откачки средне и сильнозагрязненной воды. Он подходит для осушения жидкости, которая разлилась из-за разрыва трубы или переполнения природного водоема, полива сада, удаления воды из подвалов, бассейнов, фонтанов. В статье мы расскажем, как правильно включать погружные насосы и ухаживать за ними.

Как пользоваться дренажным насосом?

Чтобы начать пользоваться дренажным насосом достаточно придерживаться определенного алгоритма: подсоединить шланг к отверстию, зажать места соединения хомутами, погрузить насос в резервуар. Дальнейшие действия зависят от типа дна. Распишем более подробный алгоритм действий.

Подсоедините шланг или рукав к выходному отверстию. Если вы купили поверхностную модель, подключите еще и всасывающий шланг. Зажмите места соединения металлическими или толстыми пластиковыми хомутами: вода будет проходить через трубы под давлением, хомуты не позволят шлангам соскочить.
Погрузите насос в резервуар. Если дно ровное, а ила и глины нет или мало. Подвесьте агрегат или установите на подставку, чтобы грязь не забила всасывающее отверстие. Поверхностный насос в воду не опускают — прикрепляют к платформе рядом с емкостью и опускают в жидкость только входной шланг и поплавок, который фиксируют на кабеле.
Включите агрегат.
Время от времени проверяйте фильтр и убирайте грязь, чтобы насос не забился.
В конце работы вытяните погружной насос за страховочный трос.

Техника безопасности

Не включайте дренажный насос, если в воде есть люди или животные. Любое устройство может сломаться. Если оно питается от сети 220 В, человек или животное получит удар током, поскольку вода хорошо проводит электричество. Последствия удара током — тяжелые поражения внутренних органов или смерть. Поэтому ни поверхностные, ни погружные насосы не включают, когда в водоеме есть кто-то живой.
Не пользуйтесь погружными насосами, если они не опущены в воду. Перед включением агрегата уточните его тип. Двигатели погружных устройств охлаждаются за счет перекачиваемой воды. Если ее не будет, мотор перегреется и сгорит.
Не перекачивайте жидкости, для которых устройство не предназначено. Разные модели насосов используют для перекачки разных сред — например, чистой или слегка грязной, очень грязной воды, вязких фекальных вод, агрессивных жидкостей. Перед покупкой агрегата уточняйте размер частиц, на которые он рассчитан. Это можно проверить в описании насоса на сайте интернет-магазина или спросить у менеджера лично.

Не откачивайте едкие жидкости. Бытовые погружные насосы не подходят для работы с маслами, растворами щелочей и кислот. Перекачивайте ими чистую и грязную воду, хозяйственные стоки, фекалии (если в насосе есть измельчитель). Для работы с агрессивными средами нужны специальные модели.
Используйте дренажные насосы для перекачки воды температурой до 40*С. 9 из 10 бытовых и промышленных устройств рассчитано на работу с холодной, прохладной или теплой водой. Если жидкость в резервуаре горячая, подберите соответствующую модель насоса.

Не вынимайте насос из водоема за кабель. Это действие — самая частая причина выхода из строя погружных насосов. Если тянуть устройство за кабель, соединение становится негерметичным, вода может попасть в двигатель, и он сгорит.

Как ухаживать

Насосы все время соприкасаются с водой. У них есть гидроизоляционная оболочка, но устройства все равно нужно извлекать на сушу хотя бы раз в полгода.

Поднимите погружной насос за трос, вытрите насухо и рассмотрите его. Если заподозрили поломку или протечку, обратитесь в сервисный центр или к частному мастеру.

Для очистки внутренних камер воспользуйтесь гелеобразным средством для очистки бытовых поверхностей без хлора и кислоты в составе. Если подходящего средства под рукой нет, сделайте уксусный раствор. Для этого добавьте 100 мл 9% уксуса в 3—4 л воды комнатной температуры. Но мы рекомендуем купить бытовой очиститель.

Не разбирайте насос самостоятельно. Доверьте починку неисправного агрегата мастеру. Если по незнанию вы повредите кабель или нарушите герметичность водных соединений, насос перегорит, ударит кого-нибудь током или разольет воду в непредназначенном месте.

Важно. Уточните график обслуживания вашей модели погружного насоса в техпаспорте. Скорее всего, в нем будет подробно описан процесс профилактики и ухода за устройством: следуйте ему в точности.

Частые причины неисправностей в дренажных насосах

Во время использования дренажного насоса владельцы сталкиваются с такими проблемами:

Быстро забивается фильтр. Выньте и прочистите его. Приподнимите корпус агрегата на полметра, чтобы в насос попадало меньше мусора со дна. Но следите, чтобы он охлаждался жидкостью, иначе мотор перегорит.
Часто включается защита от сухого хода. Возможно, насос стоит выше оптимальной точки или вода уже успела спуститься ниже рекомендуемой отметки.
Вода перекачивается медленно. В таком случае агрегат нужно отключить и отвезти мастеру или вызвать его на дом. Устройству требуется диагностика и починка.

Нужно откачать горячую воду: какой насос купить?

Для работы с жидкостями температуры 40*С и выше подходят фекальные дренажные насосы. Они перегоняют рабочую среду, разогретую до 95*С и не выходят из строя.

Еще один плюс фекальных насосов — наличие ножей. Они рубят примеси и не дают им засорить фильтр.

Выводы

Дренажный насос — надежное устройство, если пользоваться им по инструкции и вовремя проводить профилактику неисправностей. График сервисного обслуживания можно посмотреть в техпаспорте.

Сломанный насос не разбирают самостоятельно, а относят мастеру.

Для перегонки горячей воды предназначены специальные фекальные насосы.

Ремонт дренажного насоса своими руками: пошаговый инструктаж

Все дренажные насосы Джилекс оснащены поплавковым выключателем, он необходим для автоматизации работы насоса. Поплавковый выключатель включает насос при повышении уровня воды, и выключает его при отведении стоков. На рукоятке насоса расположена прорезь для крепления электрокабеля поплавкового выключателя. Регулировка поплавка должна осуществляться таким образом, чтобы при отведении стоков из приямка примерно 1/3 корпуса насоса была погружена в воду. Связано это с тем, что при засорении воздушного клапана и заполнении приямка водой, в нем образуется «воздушный мешок», поэтому благодаря постоянному погружению насоса в воду запуск насоса будет облегчен.

Все насосы серии «Дренажник» укомплектованы водозащищенным кабелем, длина которого составляет 10 метров.

Монтаж и эксплуатация.

Максимальная глубина погружения насоса «Дренажник» под зеркало воды не более 8 метров, а перекачиваемая жидкости должна быть иметь температуру в пределах от +1°С до +40°С.

Все рабочие колеса в насосах серии «Дренажник», а также насосы «Качок», выполнены из стекло-наполненного полипропилена и не обладают режущими свойствами.

Минимальный допустимый диаметр шланга, либо трубы для отвода дренажных вод, должен быть не менее 25 мм внутреннего диаметра. Оптимальная же работа насоса серии «Дренажник» достигается при использовании шлангов диаметром 32-40 мм. Причем, заявленные максимальные характеристики насоса можно получить только при использовании трубопровода диаметром не менее 32 мм.

Чем больше диаметр подающей магистрали, тем меньше гидравлическое сопротивление. Оптимальным трубопроводом для насосов серии «Дренажник» является шланг, либо труба диаметром 40 мм. Для насоса серии «Качок», оптимальным будет шланг или труба с внутренним диаметром – 65 мм.

Минимальный допустимый диаметр дренажного приямка для корректной работы поплавка должен быть не менее 45 см.

В ручном режиме работы насос «Дренажник» оставит порядка 1 см воды. Насос «Дренажник» с индексом «Ф» оставит примерно 5 см. В автоматическом режиме воды в приямке будет оставаться около 15-20 см.

Техническое облуживание насоса Джилекс Дренажник.

Необходимо регулярно проверять состояние воздушного клапана, а при необходимости производить его очистку. При длительном бездействии насоса необходимо слить остатки воды из трубопровода и насоса, промыть чистой водой и высушить. Данные процедуры позволят облегчить пуск насоса при дальнейшей эксплуатации.

Поплавковый выключатель для электронасосов это элемент общей системы насосной станции и регулирует уровень воды в ёмкости. Также они важнейшая защита от сухого хода насоса с поплавком, позволят увеличить эксплуатационный срок устройства.

Выключатели помогают уменьшить засорение из-за попадания песка в систему. Они выполняют несколько необходимых функций, а в некоторых насосных станциях используется сразу несколько поплавков.

Описание поплавкового выключателя

Погружные и насосы дренажные работают в условиях, когда жидкость может неожиданно закончиться или загрязниться. В таком случае дальнейшее выкачивание воды уже смешанной с большим количеством грязи может серьёзно навредить системе. Поэтому обязательно наличие поплавкового выключателя для насосов, чтобы предотвращать поломку из-за сухого хода. Некоторые поплавки требуется устанавливать самостоятельно, тогда как другие насосы производятся с внутренним поплавком.

Они размещаются в разнообразных резервуарах – от ёмкостей в системах откачивания сточной воды до колодцев с питьевой водой. И задачи, которые выполняют поплавки, в зависимости от места использования, могут разниться. Также в один резервуар есть возможность поставить больше одного поплавка, каждый из них выполняет разные задания:

контроль за работой главной помпы;
контроль за работой дополнительной (вспомогательной) помпы, а также улучшение её эффективности;
датчик уровня;
датчик перелива.

Схема работы поплавкового выключателя
Датчик уровня необходим, чтобы погружной насос не работал на сухом ходу и тем самым не засасывал сильно загрязнённую воду, что приводит поломке всей станции. Датчик перелива требуется, чтобы водяной резервуар не переполнялся. В зависимости от типа ёмкости, это может привести к серьёзным проблемам, вплоть до короткого замыкания.

Разновидности поплавков для насосов

Поплавковые выключатели подсоединяются к различным типам помп, а также могут быть встроенными. Чтобы установить отдельно купленный поплавок на насос не потребуется больших усилий и обширных знаний. Насос со встроенным поплавком куда проще, пусть и дороже, если необходимо максимально быстро обеспечить систему поплавковым контролем.

Существует лёгкий дренажный насос со встроенным поплавковым выключателем и тяжёлый. Первый тип подходит для помпы с поплавком, использующимся в водоснабжении – колодцы, скважины. А также в системах водоотведения. Вторые дренажные насосы со встроенным поплавком, тяжёлые, предполагают, во-первых загрязнённую среду, а во-вторых сложные условия эксплуатации. Дренажный насос с поплавком второго типа применяется в стоках: канализационных, дождевых, дренажных.

Начать свой выбор датчика уровня воды следует с определения целей – для водоснабжения дачи, фермы, дома, полива участка лучше подойдёт лёгкий. Для организации канализационной системы, дренажной либо сточной, рекомендуется покупка тяжёлого агрегата.

Технические характеристики поплавкового выключателя

Корпус устройства выполняется из пластиковых материалов разнообразных форм. Он требует абсолютной герметичности и водонепроницаемости. Поплавок состоит из следующих элементов:

плавающий корпус из пластика;
электрический переключатель;
рычаг для контактов переключателя;
стальной шарик;
три провода в кабеле.

Провода подключаются: один к закрытому контакту, другой к открытому, третий же является общим. Существуют поплавки с двумя проводами. Они разрывают электрическую цепь, если необходимо выключить погружной насос и соединяют цепь, если требуется его снова включить. Трёхпроводные переключатели универсальны, они подходят для слежения не только за сухим ходом, но и за переливом. Имеется один общий и два провода, между которыми и производится переключение режимов.

Насос постоянно перегревается

Чтобы не допустить постоянного перегрева насоса, не следует сильно перегружать его. Надо давать отдохнуть ему хотя бы через каждые час-полтора. Специального охладителя насоса нет, его охлаждает та жидкость, которую он пропускает через себя. Если насос работает слишком долго, то вода сама по себе начинает нагреваться, особенно в летнее время, именно поэтому в работе насоса необходимо будет делать небольшие перерывы минут в десять-двадцать.

В статье были перечислены лишь основные причины поломки насосов дренажного типа. Перед тем, как начать ремонт дренажных насосов, необходимо найти точную причину поломки. Если из перечисленных проблем вы не нашли именно ваш случай, то за ремонт, тем более самостоятельно, лучше не браться и вовсе.

Браться за ремонт дренажного насоса можно только в том случае, когда вы уверены в своем правильном нахождении причины поломки. Также не следует браться за ремонт, если вы совсем не разбираетесь в системе устройства фекального насоса. Если ваше устройство еще находится на гарантийном обслуживании, то тоже не ремонтируйте его сами, ведь вы можете только навредить устройству, а в сервисном центре вам произведут либо ремонт, либо полную замену агрегата совершенно бесплатно(если это прописано в гарантийном талоне).

Никогда не перегружайте дренажный насос — неисправности не заставят себя ждать. Если не уверены в своих силах и сомневаетесь хоть капельку, лучше посоветуйтесь с кем-то, кто действительно разбирается в этой области.

Подключение и ремонт поплавка для насоса

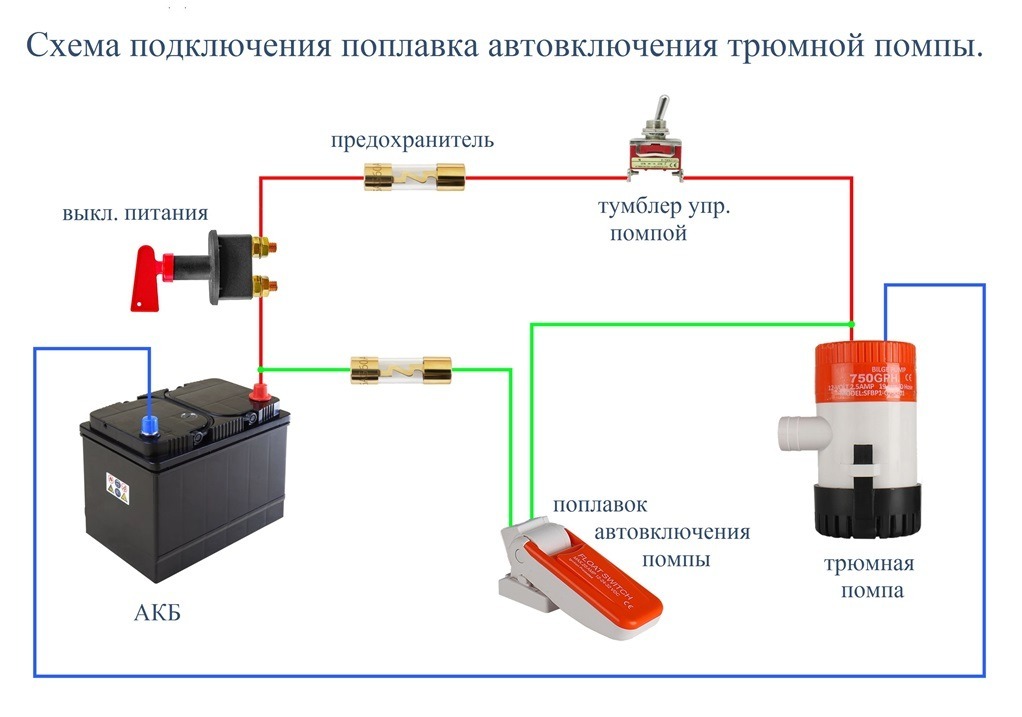

Подсоединение поплавкого выключателя в системы, где используются погружные насосы для откачки воды, ничем не отличается от подключения к дренажным, канализационным системам. Подключение к насосу производится следующим путём:

грузило цепляется на провод и опытным путём регулируется длина от грузила до устройства;
кабель следует надёжно зафиксировать, чтобы избежать его задевания за трубы и другие устройства внутри ёмкости;
если устройство двухфазное то следует использовать два (или больше) агрегата – один на закачивание воды в ёмкость, другой для выкачивания. В колодцах и самовосполняющихся резервуарах можно установить один двухфазный;
подключение проводков к насосу.

При подключении к насосу используются влагозащитные клеммы. Проводки и места подключения на насосе обозначены, сложности могут возникнуть лишь с подключением двухфазного поплавка к трёхфазному насосу. Два важных пункта выбора устройств:

Одинаковое потребление тока в амперах у насоса и поплавка (или даже чуть меньше у последнего).
Одинаковое количество фаз подключения.

Следует учитывать и мощность насоса.

Поплавок в разобранном виде

Установленный в системе аппарат может быть подсоединён к поплавку двумя путями:

если его мощность менее 1,2 киловатт, то подключение идёт напрямую через сетевой провод;
если же мощность выше 1,2 киловатт, в таком случае соединение происходит через электромагнитное реле или другое коммутирующее звено.

Многие неисправности вызываются загрязнением. Отремонтировать поплавок от погружного насоса в случае засорения несложно. Для этого достаточно пропустить через него струю чистой воды. Если после разборки и прочистки поплавка его функции не восстановились, а повреждения не заметны, то рекомендуется заменить механизм другим, поскольку сложная починка чаще обходится в ту же стоимость.

Поплавковый выключатель своими руками

Чтобы сделать поплавок для насоса своими руками потребуется:

2 корпуса;
металлический шарик;
два магнита;
контактные пластины.

Контактные пластины изготавливаются из меди, луженой жести, латуни и другого электропроводящего материала. Располагаться они должны по бокам корпуса внутри, таким образом, чтобы шарик, попадая между ними, замыкал контакт. Для пружинистости полоски металла можно отбить молотком, положив на напильник.

Магниты подбираются из расчёта, чтобы они не могли поднять шарик, но держали его под углом в 60-70 градусов, даже находясь с обратной стороны корпуса устройства. Сам же корпус можно изготовить из пластика, текстолита, любого не проводящего электричество материала.

Устройство дренажного насоса с поплавком

К контактам припаиваются провода с сечением жилы не больше 2 мм. Их изолируют и эту структуру помещают в общий поплавковый корпус из пластика или подобного материала. Самое главное – тщательно заизолировать внутренний корпус, чтобы не было короткого замыкания. Внутрь полости поплавка заливается монтажная пена, и внешний корпус также изолируется.

По торцам главного корпуса устанавливаются петли. В зависимости от того к какой петле подсоединять шнур – со стороны контактов или обратной, – насос является наполняющим или же осушающим.

Дренажные насосы с поплавковым выключателем

Дренажный насос с поплавковым выключателем в первую очередь приспособлен откачивать дождевую либо сточную воду из соответствующих ёмкостей. Перекачка производится с помощью двух подсоединённых труб – выталкивающей и всасывающей. Самое важное, что стоит смотреть при выборе агрегата – это изоляция провода и герметичность пластиковой коробки. При покупке в комплекте поставляется оборудование для снятия механического напряжения с проводов устройства.

Дренажный насос с наличием встроенного поплавка бывает двух видов, как и сами поплавки, – тяжёлым и лёгким, в зависимости от предназначения. Лёгкие применяют для питьевой или же поливочной воды. А дренажные насосы со встроенным тяжёлым поплавковыми выключателями используются для систем очистки стоков и засорённой, грязной воды. Самые известные производители: Джилекс, Gardena, Grunsfos, Makita, Pedrollo, AL-KO, Karcher, Вихрь, HERZ.

производительность от 6000 до 33000 литров воды в час;
высота подачи от 5 до 27 метров;
потребляемая мощность от 200 до 2000 ватт;
вес от 3 до 14 килограмм;
погружение до 27 метров;
длина кабеля 10 метров.

Назначение и особенности

Большая часть загородных домов оснащена автономными системами водоснабжения. Главными рабочими элементами данных систем являются бытовые дренажные насосы. Именно от эффективности их работы зависит долговечность всей постройки.

С помощью помпы, предназначенной для выполнения дренажа, можно реализовать целый ряд задач:

выкачка с подтопленных участков воды, которая появляется в результате сильных осадков, таяния снег или же поднятия уровня грунтовых вод;
выкачка воды из траншей и котлованов, созданных во время строительства;
осушение участков, расположенных в низине;
для грязной воды, которую выкачивают из погребов и подвалов;
очистка колодцев от отложений на стенах шахт и в донной части;
переброска грязной жидкой среды между модулями локальных очистных конструкций;
выкачка жидкости из природного водоема для дальнейшей ее эксплуатации в качестве полива растений.

Дренажные насосы со встроенным поплавковым выключателем можно также использовать для перекачивания чистой воды, к примеру, для наполнения накопительных емкостей.

Сфера эксплуатации насосов огромная, это и делает их популярными среди владельцев загородных домов и дач. Все оборудование, независимо от типа, имеет похожее устройство. К главным комплектующим относится ротор, нагнетательная камера, рабочее колесо, статор двигателя и поплавковый выключатель. Эффективность и долговечность работы инструмента, как правило, зависит от качества сальников, предназначенные для воздухонепроницаемости электродвигателя от сточных вод. В дорогих моделях их производят из керамики. Корпус производится из нержавеющей стали или чугуна, которые отличаются устойчивостью к образованию коррозии и к механическим воздействиям.

Управляется насос с помощью поплавкового выключателя, который в автоматическом режиме включает и выключает привод. Данный элемент – это коробка из пластика, внутри которой расположен шарик из стали и электрический переключатель.

Суть работы дренажного насоса заключается в том, что жидкость, которая откачивается, переливается в функционирующую камеру, где под влиянием насоса и поворотов работающего колеса перемещается вверх – в сторону выводящего трубопровода, охлаждая привод.

Как правильно разобрать агрегат

Ремонт устройства с поплавком своими руками

Первый этап. Переворачиваем прибор крыльчаткой наверх и снимаем защитную сетку. Практически у всех моделей она есть. Откручиваем две гайки по краям кожуха, освобождая рабочее колесо. У некоторых агрегатов защитная коробочка прикреплена клипсами или закручена резьбой.

Второй этап. Снимаем крыльчатку. На штоке крепления расположена прижимная гайка. У нее левая резьба, поэтому откручивать ее нужно по часовой стрелке. В штоке есть углубление под отвертку. Предварительно смазываем резьбу маслом или аэрозолем. Открутив контргайку, сталкиваемся с проблемой – прикипела или заржавела крыльчатка. Иногда оно крепится на специальных зубцах или шестиграннике на штоке. Несколько раз аккуратно постучите по штоку, освободите диск.

Третий этап. Поломка не выявлена, продолжаем разбирать. В верхней части корпуса есть прижимные болты, открутив которые, мы разделим прибор на две части. Крышка и конденсатор с поплавком останутся на одной стороне, а двигатель и шток с валом – на другой. При этом между частями останется мост из проводов, соединенных вместе. Кабели отличаются по цвету. Их расположение лучше записать на бумаге, чтобы облегчить обратную сборку. Закрытым остается моторный отсек. Просто так отделить двигатель от корпуса не получится. В некоторых случаях придется даже молотком выбить его, ударив по штоку с обратной стороны.

Разновидности

Все дренажные насосы со встроенным поплавковым выключателем разделяются в зависимости от варианта их расположения – выделяют погружные и поверхностные инструменты.

Погружной – оснащается герметичным корпусом, благодаря чему он может работать даже при полном погружении в воду. Отличается большой мощностью, во время функционирования практически не издает шум. Стоит также отметить высокую эффективность и универсальность. Но, если корпус повредится, отремонтировать его сложно, в некоторых случаях даже невозможно. Насос быстро загрязняется, поэтому его надо часто чистить.
Оборудование с внутренним поплавком – устройство включает в себя резиновый шланг или трубу из ПВХ, которая погружается в сточную жидкость, корпус же остается на поверхности грунта. Плюсом инструмента является простая установка и обслуживание. Но во время перекачки жидкости, такой насос издает много шума.
Фекальные насосы – предназначены для откачивания жидкости из септиков и выгребных ям. К преимуществам относится высокая мощность. В устройстве есть дополнительная деталь – сетка, измельчающая крупные отходы. Бывает погружной и поверхностный насос.
Вертикальные модели – оснащаются вертикальным поплавковым выключателем, который осуществляет автоматическую выкачку жидкости из замкнутых пространств. Зачастую такое оборудование применяют для осушения сломанных трубопроводов. Также их можно использовать, как обычные дренажники.

Схема подключения каждого оборудования отличается, перед эксплуатацией рекомендуется изучить инструкцию или проконсультироваться со специалистом.

Общие сведения

Строение устройства

Механизм для погружения в стоки состоит из:

1.насосного узла, чтобы качать жидкость.

2.электрического двигателя, с помощью которого вращается вал, имеющий лопасти.

3.двойного корпуса для двигателя из стали или пластика.

4.между стенок корпуса двигается жидкость, чтобы охлаждать двигатель.

5.узел, чтобы размельчать крупные фрагменты стоков.

Устройства имеют термозащиту, которая срабатывает, когда насос перегружается. На осевой вал крепится крыльчатка в виде винта, которая подает воду в корпус. Когда насос включается, вращая крыльчатку, вода забирается из отстойника, проходя мимо стенок к выпуску. Вода поступает порциями, пока агрегат работает.

Поплавковый механизм регулирует процесс выключения аппарата. Он осуществляет контроль за объемом жидкости в емкости. Если уровень жидкости резко снижается, то агрегат сам выключается.

Частые поломки

Насосы имеют различные причины возникновения поломок. Они носят разный характер. К частым неполадкам относят:

1.Насос перестал работать, гудеть. При опущенном насосе поплавковая деталь всплыл на поверхность, кабель подключен к розетке, но вибрация отсутствует. Значит, заявленная мощность двигателя не соответствует электросети, которую используют для включения аппарата. Надо изучить характеристику помпы, показатели мощности, КПД устройства.

2.Если насос находится в воде неглубоко, а поплавок не реагирует. Надо вынуть агрегат, поднять подушку наружу, затем заново подключить прибор к сети.

3.Насос функционирует, но не перекачивает жидкость. При работающем двигателе вода не появляется наружу. В основе может лежать несколько причин. Может забиться сетка для защиты, которая защищает корпус от мусора, камней. Надо поднять насос, почистить фильтр. Может густые нечистоты попасть в шланг сброса, и забить его. Их следует выбить из оборудования. Если не удается, то шланг отсоединяют и промывают.

4.Сломалась крыльчатка. У детали может сломаться подшипник, либо шнеки. Надо разобрать помпу.

5.Насос создает сильную вибрацию, перегревается. Может нарушится оплетка у двигателя, жидкость попасть на мотор, сломался валовый подшипник. Если насос нагревается и вибрирует, жидкость течет урывками, либо остановилась. Агрегат отключают от сети, вынимают наружу. Причина неполадки кроется внутри корпуса, который придется разобрать. Могут сломаться лопасти у колеса для работы. Вращение осуществляется посредством эксцентрика, ударяет о корпус с 1 стороны.

6.При исправном двигателе жидкость течет слабо. Причиной поломки становятся неполадки в механизме помпы в виде крыльчатки, либо подшипника, закупорка шланга сброса, либо фильтрующего устройства. Детали промывают чистой водой, либо заменяют их.

7.Во время подключения насоса происходит срабатывание автомата. Отключается подача питания при замыкании. Надо провести проверку всех электронных деталей оборудования. С помощью тестера пройти вдоль кабеля, чтобы выяснить участок замыкания, при необходимости осуществить его замену. При сухой работе насоса может повредиться оплетка из меди у мотора. Осуществить замену оплетки, либо двигателя можно в специальной мастерской по ремонту.

8.Агрегат работает, но выключается сам. Кабель включен в сеть, насос функционирует, перекачивая жидкость, и неожиданно выключается. Причиной может служить несоответствие электросети с мощностью двигателя. Скачки в напряжении могут давать сбои в работе. Надо изучить особенности помпы, поставить стабилизирующее напряжение устройство.

Внимание! Для выкачки всей жидкости из емкости, надо привязать поплавковую деталь к кабелю вертикально, опустить в воду. Регулировка работы агрегата происходит за счет отключения кабеля из розетки.

Критерии выбора

Чтобы выбрать качественный дренажный насос, который будет соответствовать вашим требованиям и сможет эффективно выполнять свою работу, надо внимательно отнестись к выбору оборудования.

Учитывайте следующие нюансы:

Не стоит гнаться за слишком высокой мощностью, она отражается на параметрах инструмента, потреблении электроэнергии и на быстром нагреве оборудования. Как правило, насосы такого класса предназначены для обычной сети 220 вольт, а мощность стартует от 350 до 400 Вт. Трехфазные модели частными лицами эксплуатируются очень редко.
Особенно важно учитывать коэффициент создаваемого на выходе напора жидкости. Он измеряется в метрах водяного столба, в технических атмосферах или барах. Давления должно быть достаточно не только для поднятия воды, но и для преодоления гидравлического сопротивления горизонтальных элементов трубы.
Не забудьте узнать максимальную глубину, на которую может опускаться оборудование.
Чем выше производительность, тем будет выше скорость перекачки жидкости.
Учтите, что некоторые насосы не способны перерабатывать твердые большие отложения. Лучше выбирайте нож, чем режущую кромку.
Напор и глубина погружения – от этих показателей зависит высота поднятия перекаченной жидкости.
Стоит изучить внимательно особенности эксплуатации – как ухаживать за оборудованием, как менять его элементы и ремонтировать.

Как выявить причину неисправности дренажного насоса?

Перед поиском причины поломки нужно тщательно промыть насос. После этого попробовать снова его включить: возможно, он и не ломался и ремонтировать его не нужно, он мог просто забиться частичками фекалий. Если промывка не помогает, то надо отмести все остальные простые варианты поломки, которые не потребуют разборки дренажного насоса.

Например, среди таких вариантов могут быть:

Внезапное отключение электричества в доме (как ни странно, но чаще всего причина «поломки» заключается именно в этом).
Обрыв кабеля (такой вариант тоже возможен: проверьте весь кабель на целостность, также проверьте вилку и саму розетку или удлинитель, к которому подключен насос).

Если все это не помогло найти причину поломки насоса, то придется разбирать насос. Ремонт можно попробовать сделать и своими руками.

Поплавок

Дренажные насосы с поплавковыми выключателями функционируют в автоматическом режиме, благодаря чему предотвращается переполнение накопительной емкости и предотвращает работу двигателя, если нет воды. Поплавок – это специальный датчик, который встраивается в корпус или отдельно устанавливается, с его помощью пользоваться оборудованием легче. Автономные поплавковые выключатели делятся в зависимости от плотности сточной воды на легкие и тяжелые. Зависимо от модели насоса, поплавки оснащаются кабелями длиной 2–10 метров.

Если оборудование не работает или конкретные его детали вышли из строя, например, поплавок, его нужно разобрать. Отремонтировать его своими руками несложно. Чтобы устройство вовремя выключалось, необходимо выполнить регулировку. Минимальный уровень отключения лучше установить выше 0,5 см. Такой показатель предотвратит перегрев оборудования при непредвиденной ситуации.

От чего зависит количество?

На количество эксплуатируемых поплавков воздействует установленный пульт управления и модель насоса. Также в большой степени количество дополнительных деталей и число выключателей. Чтобы сделать работу оборудования более эффективной, специалисты советуют монтировать дополнительные штанги, от которых зависит работоспособность инструмента. Места их монтажа и количество фиксируются в проектном решении или же определяются по ходу установки.

Когда применяется?

Поплавковый выключатель предназначен для следующих целей:

поплавок, присоединенный к насосу для заполнения резервуара, отключает при всплытии и подключает при достижении нижней границы оборудование;
для автоматической станции – включение при достижении верхней границы уровня воды и отключение на нижней;
клапаны с сервоприводом – выключатель сигнализирует о закрытии, когда емкость полностью наполнена и открытии, когда резервуар практически пустой;
диспетчерский пункт – контроль превышения и недостатка воды.

Допускается вариант подключения двух насосов к одному поплавку. Один насос будет наполнять емкость, когда поплавок будет находиться внизу, второй будет выкачивать воду, когда поплавок поднимется вверх. Такой способ покажет хороший результат только, если вода будет подаваться в емкость без сбоев.

Принципы работы и монтаж

Монтаж оборудования надо, прежде всего, начинать с измерения уровня тока, он должен быть ниже допустимого. Специалисты советуют монтировать поплавок в углублении.

Для установки понадобится кабель и маленький грузик, который есть в наборе:

груз нанизывают на шнур, после чего определяется ход поплавка;
защелка закрепит грузик;
кабель фиксируется с внешней стороны;
выключатель подключается к насосу.

Устанавливать поплавок самостоятельно можно только в том случае, если оборудование не зависает внутри емкости. Если одновременно устанавливается несколько поплавков, их располагают в специальной штанге. Для этого применяют пластиковую трубку. Для правильной установки надо самостоятельно выставить поплавок, отрегулировать его, установить так, чтобы радиус работы поплавков не соприкасался, закрепить кабели хомутами.

Вмонтированный в системе аппарат может присоединяться к поплавку двумя способами:

если мощность меньше 1,2 кВ, то подключается он напрямую через сетевой провод;
если мощность выше 1,2 кВ, подключение выполняется через электромагнитное реле или другое коммутирующее звено.

Поплавковый выключатель работает следующим образом:

Насос со встроенным поплавком при наполнении емкости отключает выключатель при всплытии, когда резервуар полностью наполняется водой. При опускании на дно оборудование включится при пустом баке.
Если резервуар полностью наполнится, то поплавковый выключатель окажется на поверхности, оборудование функционирует автоматически. Когда резервуар опустошится, устройство остановит свою работу.
Выключатель дает команду и клапан закрывается в случае поднятия на поверхность. В такой ситуации резервуар наполняется. При попадании на дно клапан открывается и емкость опустошается.

Как установить автоматический контроллер насоса с помощью поплавкового выключателя

С уровнем технического прогресса вам больше не нужно вручную контролировать водяной насос, включать его, когда вода в резервуаре опускается, и выключать его, когда вода бак полный. Простая автоматическая система управления водой, состоящая из контактора и поплавкового выключателя, может идеально и автоматически выполнять работу по переключению. В этой статье вы узнаете, как сконструировать и установить простую и дешевую систему управления водяным насосом с помощью поплавкового выключателя и контактора.

Как работает система автоматического управления насосом (APC)

Принцип работы системы APC очень прост. Двумя основными устройствами, составляющими эту систему автоматического управления насосом, являются поплавковый выключатель и магнитный контакторный выключатель.

Поплавковый выключатель

Поплавковый выключатель представляет собой датчик уровня механического типа, который используется для определения уровня жидкости в резервуаре. Его также можно использовать для управления водяными насосами (в качестве индикатора или аварийного сигнала), а также для управления другими устройствами. В большинстве распространенных поплавковых выключателей используется геркон, установленный в трубке, погруженной в резервуар с водой. Этот геркон состоит из поплавка и магнита, которые направляются трубкой. Поплавковый выключатель имеет 3-жильный кабель, который используется для соединения его с реле или контакторным выключателем в данном случае. Каждая жила в кабеле имеет свой цвет; обычно красный (NO, что означает нормально открытый), синий (NC, что означает нормально закрытый) и черный (что является общим).

При низком уровне воды водяной насос должен включаться автоматически (т. е. начинать перекачку воды в резервуар для воды). Чтобы это работало, синий провод (НЗ) и черный провод (Общий) поплавкового выключателя должны быть подключены к цепи. Это связано с тем, что цепь замыкается в нормально замкнутом состоянии .

На самом деле происходит следующее: когда вода в резервуаре падает до определенного уровня, погруженная часть поплавкового переключателя наклоняется вниз, в результате чего поплавок поднимает магнит к геркону. Это завершает (замыкает) контур водяного насоса, и насос начинает закачивать воду в резервуар для воды.

Система автоматического управления насосом: состояние низкого уровня воды

Кроме того, в сценарии с высоким уровнем воды ожидается автоматическое отключение водяного насоса (т. е. прекращение подачи воды в резервуар для воды). Чтобы это работало, синий провод (НЗ) и черный провод (Общий) поплавкового выключателя должны быть подключены к цепи. Это связано с тем, что в этом положении цепь становится неполной в нормально разомкнутом состоянии .

Здесь происходит следующее: когда вода в резервуаре поднимается до определенного уровня, погруженная часть поплавкового переключателя наклоняется вверх, в результате чего магнит откатывается от геркона. Это разомкнет контур водяного насоса, и насос перестанет закачивать воду в резервуар для воды.

Автоматическая система управления насосом: состояние высокого уровня воды

Магнитный контакторный переключатель

Магнитный контактор представляет собой электрически управляемое переключающее устройство, которое используется для замыкания или разрыва соединения между нагрузкой и источником питания. Обычно он используется в приложениях управления электродвигателями и выполняет работу реле. Когда на катушку подается электрическое напряжение из цепи управления, оно возбуждает электромагнит, создавая таким образом магнитное поле. Затем это магнитное поле притягивает якорь к электромагниту, замыкая контакты. Как только это происходит, цепь становится полной (замкнутой), поэтому ток течет по силовой цепи от линии к нагрузке.

Схема переключателя магнитного контактора

Обратите внимание, что сторона, обозначенная L1, L2 и L3, является стороной линейного входа контактора, которая соединяет контактор с сетью. Сторона, обозначенная T1, T2, T3, является выходной стороной контактора, которая соединяет контактор с нагрузкой. A1 и A2 — это точки вспомогательных контактов, которые подключают питание к магнитной катушке. Сюда подключаются клеммы блоков управления.

Маркированная схема магнитного контактора

Принцип работы системы автоматического включения/выключения насоса

Поплавковый выключатель плавает в зависимости от уровня воды в баке. Когда бак для воды полный, поплавковый выключатель плавает в горизонтальном направлении. В этом положении датчик в поплавковом выключателе посылает сигнал на контактор, поэтому он переключается и размыкает цепь. В результате водяной насос отключается. Но когда уровень воды падает, поплавковый выключатель наклоняется вниз, пока не станет полностью в вертикальном направлении. В этом положении датчик в поплавковом выключателе посылает сигнал на контактор, поэтому он переключается и замыкает или замыкает цепь. В результате включается водяной насос и вода начинает поступать в бак. Таким образом, поплавковый выключатель гарантирует, что уровень воды в резервуаре не опустится ниже определенного нижнего уровня, а также не превысит определенный высокий уровень. Вам необходимо вручную отрегулировать положение поплавкового резервуара и указать эти два критических уровня воды.

Проверить:

Обзор 5G: протоколы и стандарты, преимущества и проблемы
Технология распознавания лиц и способы ее использования в коммерческой рекламе

Как узнать номинал контактора для использования

Номинал вашей нагрузки (в данном случае водяного насоса) будет определять номинал контактора для использования. Водяные насосы обычно рассчитаны на электрических лошадиных сил (л.с.) . Но контакторы обычно оцениваются в амперах (А). Итак, проведем небольшой расчет, чтобы определить номинал водяного насоса в Амперах.

1 электрическая лошадиная сила (л.с.) = 746 ватт (Вт)

Напомним, что электрическая мощность, P = ток (I) x напряжение (В) Нигерия и 120 В в США. Значение фазного напряжения различается в зависимости от страны. Для большинства стран это 230 В. Вы можете проверить однофазное напряжение в вашей стране здесь.

Делая ток (I) предметом формулы;

Ток (I) = электрическая мощность (P) / напряжение (V) = P/V

Таким образом, номинальный ток (I) вашего водяного насоса, номинальная мощность которого известна, рассчитывается как:

= (746 x номинальная мощность водяного насоса в лошадиных силах) / однофазное напряжение

Например, если номинальная мощность вашего водяного насоса составляет 1 л.с., и вы проживаете в стране, где однофазное напряжение составляет 230 В, номинальный ток (I) вашего водяного насоса будет равен

= (746 x 1) / 230 = 3,24 А

Поэтому вам нужен контакторный выключатель, который по крайней мере равен номинальному току водяного насоса. Вы также должны учитывать небольшой ток, потребляемый поплавковым выключателем. Большинство поплавковых выключателей рассчитаны на максимальное напряжение 265 В, максимальный ток 1 А и потребляют максимальную мощность 50 Вт.

Также необходимо знать ток полной нагрузки насоса. Итак, в реальной жизни вам понадобится контакторный выключатель с номинальным током от 4А до 5А для водяного насоса мощностью 1 л.с., использующего однофазное напряжение.

ПРИМЕЧАНИЕ:

В расчетах было сделано много допущений. Мы не учитывали фактические значения некоторых параметров, таких как: КПД насоса, коэффициент мощности,

Все эти параметры и формулы для расчета полного тока нагрузки любого электродвигателя, в котором используется либо однофазное напряжение, либо 3 фазное напряжение подробно описано на скриншоте ниже.

Формулы для расчета тока полной нагрузки любого электродвигателя

Если вы ненавидите вычисления или считаете формулу немного запутанной, воспользуйтесь этим калькулятором мощности в амперах.

Как установить автоматический контроллер насоса: упрощенное руководство по самостоятельной установке

Убедитесь, что вы отключили электропитание, чтобы избежать поражения электрическим током или повреждения каких-либо компонентов. Вы можете сделать это, выключив контрольный переключатель вашей распределительной коробки.
Сначала закрепите поплавковый выключатель в резервуаре для воды, убедившись, что датчик касается желаемого минимального уровня воды в вертикальном положении. Также убедитесь, что выбранный вами высокий уровень воды не приведет к переполнению резервуара для воды.
Затем подключите фазный провод (красный) и нулевой провод (синий или черный), идущие от распределительной коробки, к точкам, обозначенным L1 и L2 соответственно. Затем из точки L1 подсоедините красный провод к точке A1 на контакторе. Также из точки L2 подсоедините черный провод к черному кабелю поплавкового выключателя. Поскольку мы используем однофазное напряжение, в точках L3 и T3 не будет соединения.
Теперь, используя провода того же типа и диаметра, что и те, которые используются для подключения входной стороны контактора, выполните подключение для точек T1 и T2 аналогично тому, как вы это делали для точек L1 и L2. Обратите внимание на то, где вы подсоединили фазный и нулевой провода для входной стороны контактора, и выполните ту же последовательность для точек T1 и T2. Фазный провод (красный) необходимо подключить к точке Т1, а нулевой провод — к точке Т2.
Затем с помощью синего провода соедините точку A2 на контакторе с синим кабелем поплавкового выключателя.

Поздравляем! Вы успешно установили автоматический контроллер насоса. Включите переключатель управления вашей распределительной коробкой. Ваш насос должен включиться и начать перекачивать воду в резервуар для воды. Как только бак наполнится, насос автоматически выключится.
Опционально можно подключить индикатор, который будет светиться при наполнении резервуара для воды. Для этого подключите красный кабель и черный кабель к двум клеммам держателя лампы. Затем подсоедините красный (НО) кабель поплавкового выключателя к красному кабелю от держателя лампы. Затем отсоедините нулевой кабель от сети (тот, что подключен к L2) и подключите его к черному кабелю патрона лампы. Выключатель сигнализации также может выполнять эту работу.

На приведенном ниже снимке экрана показаны все описанные выше соединения.

Схема подключения автоматического контроллера насоса с использованием поплавкового выключателя и контактора

Качественный поплавковый выключатель можно приобрести на ebay здесь . Для контактора проверьте здесь .

ПРИМЕЧАНИЕ: Эта система автоматического управления насосами может управлять любым количеством резервуаров. Все, что вам нужно сделать, это убедиться, что баки соединены последовательно. Сделав это, вы можете закрепить поплавковый выключатель в одном резервуаре, а он позаботится обо всем остальном. Это всего лишь один из способов автоматического управления водяным насосом. Вы также можете самостоятельно построить схему автоматического регулятора уровня воды.

Видеоролик о том, как установить систему автоматического включения/выключения насоса

См.:

Бытовое использование регулирующих клапанов потока
Как выбрать лучшие солнечные батареи и панели для вашей системы

Заключение

Вы узнали, как работает автоматический регулятор насоса с помощью поплавкового выключателя и контактора, как правильно выбрать номинал контактора для любой мощности водяного насоса, как выполнить подключение и установку.

Какой-то раздел этой статьи показался вам запутанным? Прокомментируйте свой вопрос в разделе комментариев ниже. Поделитесь этой статьей со своими друзьями в социальных сетях, нажав кнопку «Поделиться». Не забудьте подписаться по электронной почте, чтобы быть в курсе наших обучающих статей. Наслаждайтесь!

Погружные дренажные насосы с поплавковыми выключателями

Нажмите на изображение, чтобы увеличить

Погружные насосы представляют собой компактные высокоэффективные насосы, идеально подходящие для отвода стоячей воды из любого места. Компания Pumping Solutions с гордостью предлагает полную линейку погружных насосов от ведущих производителей, таких как Gorman Rupp и Goulds Water Technology. Эти насосы с электрическим приводом обычно изготавливаются из нержавеющей стали или чугуна и доступны в различных размерах и мощностях в зависимости от конкретного применения.

Пожалуйста, просмотрите наше полное предложение погружных насосов ниже, чтобы найти правильный насос для вашей области применения. Если вы не уверены, какой погружной насос подходит для ваших нужд, не стесняйтесь обращаться к нам, и наша опытная команда обслуживания клиентов будет работать с вами, чтобы выбрать лучшую модель для вашего приложения.

Погружные дренажные насосы

Pumping Solutions сочетает в себе превосходное мастерство, инновационные технологии и высококачественные материалы для непрерывной работы в самых сложных условиях. Наша избранная серия погружных дренажных насосов Gorman Rupp and Goulds Water Technology предназначена для откачки воды и затопления подвалов или закрытых помещений, чтобы предотвратить дальнейшее повреждение промышленных и коммерческих помещений.

Преимущества погружных дренажных насосов

Хотя каждая конкретная модель погружных дренажных насосов имеет свои уникальные особенности, общие преимущества погружных дренажных насосов включают:

Устойчивость к коррозии и термостойкости
Двойные механические уплотнения/защита манжетного уплотнения
Конструкция из нержавеющей стали
Легкий и портативный
Высокоэффективные двигатели

Применение погружных дренажных насосов

Компактная конструкция погружных дренажных насосов и небольших насосов для коммунальных служб делает их идеальными для перекачки больших объемов воды и жидкости из затопленных или труднодоступных мест, таких как подвалы, оконные колодцы и дополнительные глубокие колодцы. Промышленное применение погружных дренажных насосов более специфично в зависимости от отрасли выравнивания, но погружные дренажные насосы обычно используются в OEM-приложениях, для слива резервуаров, в промышленных системах мойки / очистки и т. Д.

Погружные коммунальные насосы

Погружные коммунальные насосы — это мощные, коррозионно-стойкие насосы, безопасные для использования как в погруженном, так и в непогруженном состоянии. Наши погружные дренажные насосы компактны, легки и просты в эксплуатации. Погружные насосы изготовлены из нержавеющей стали и имеют простые в установке детали, что обеспечивает быстрый ремонт и минимальное время обслуживания. Испытайте непрерывную перекачку для перекачки воды с линейкой погружных и погружных насосов для сточных вод Pumping Solutions.

Преимущества погружных коммунальных насосов

Поскольку погружные коммунальные насосы охватывают широкий диапазон применений, погружные коммунальные насосы чрезвычайно компактны и портативны. Коррозионно-стойкая конструкция наших насосов для коммунальных предприятий соответствует стандартным требованиям насосов для коммунальных предприятий. Дополнительные характеристики:

Незасоряющиеся рабочие колеса
Модели, внесенные в список UL
Двигатели со смазкой для увеличения срока службы
Нитриловые уплотнительные кольца
Варианты быстрого отсоединения

Применение погружных коммунальных насосов

Погружные коммунальные насосы предназначены для откачки воды из прудов, спа, бассейнов, затопленных подвалов и других применений. Дополнительное бытовое использование включает откачку воды из аквариумов, слив водонагревателей, стиральных машин, раковин, лодок и любых закрытых помещений, требующих эффективной перекачки воды.

Погружные насосы с поплавковыми выключателями

Поплавковые выключатели позволяют погружным насосам управлять другими устройствами, такими как насосы, или подавать сигнал тревоги, когда уровень жидкости достигает определенного уровня. Поплавковые выключатели плавают над поверхностью жидкости и перемещаются вверх и вниз в зависимости от уровня жидкости. Стандартные переключатели обычно останавливают подключенное устройство, к которому подключен переключатель, когда определяется определенная верхняя или нижняя точка, хотя возможности поплавковых переключателей различаются.

Преимущества погружных насосов с поплавковыми выключателями

Pumping Solutions предлагает тонкие и легкие погружные насосы с поплавковыми выключателями для удобной перекачки жидкости. Наши погружные насосы с поплавковыми выключателями позволяют автоматически отключать насосы в зависимости от применяемых настроек.
