Как пользоваться двухполюсным указателем напряжения. Как правильно пользоваться индикатором напряжения

При проведении любых электромонтажных работ крайне важно выполнять проверку наличия напряжения на объекте. Делается это с помощью специальных индикаторов и указателей. При этом, для каждого вида электрооборудования существует свой способ индикации. Какие типы указателей напряжения предлагает современный рынок, что нужно учитывать при выборе индикатора и для чего использовать конкретное устройство – читайте ниже.

Какие бывают индикаторы напряжения

Для того, чтобы правильно определить напряжение в сети, необходимо знать какие бывают измерители напряжения и где их можно использовать. Все индикаторы напряжения делятся на устройства для выявления высокого напряжения и приборы для использования на низковольтных объектах. Выбор индикатора для контроля над наличием напряжения зависит от типа электрооборудования. Так, для установок с электрическим потенциалом до 1000в применяют индикаторы и указатели низкого напряжения.

Указатели низковольтного напряжения могут быть:

  • Однополюсными;
  • Двухполюсными.

Однополюсный указатель используют для идентификации напряжения только в цепи переменного тока. Принцип действия такого прибора основан на проходимых способностях емкостного тока. Двухполюсный индикатор используют для определения наличия напряжения в цепях и переменного, и постоянного тока. Такое устройство работает по принципу прохождения активного тока.

Указатели высокого напряжения используют для фазировки высоковольтных кабелей и оборудования с электрическим потенциалом выше 1000 вольт.

Чаще всего, такие устройства применяют для отслеживания наличия напряжения на воздушных линиях электропередач. Кроме того, их можно использовать для фазировки (прозвонки) силовых трансформаторов и другого электрооборудования с напряжением переменного тока до 10 кВ.


По типу связи с токопроводящими частями электрооборудования высоковольтный индикатор может быть:

  • Контактный;
  • Бесконтактный;
  • Комбинированный.

Кроме того, указатели напряжения различают по типу индикации. Так, индикация в низковольтных и высоковольтных указателях может быть устроена на основе светового, звукового и свето-звукового сигнала. В некоторых приборах, в качестве основного элемента индикации, может использоваться цифровой экран.

Индикаторы напряжения до 1000 В

Наиболее доступным и простым, а потому и наиболее популярным, указателем напряжения до 1000 В является индикаторная отвертка. Современный рынок электроизмерительного оборудования предлагает широкий ассортимент индикаторных отверток. Самые доступные – однополюсные приборы, оснащенные неоновой лампой и добавочным сопротивлением. Они способны проводить измерения переменного тока напряжением до 500 В.

Чаще всего, однополюсные индикаторы используют для:

  • Проверки вторичных цепей;
  • Определения фазного провода;
  • Правильного подключения электросчетчиков , диммеров и выключателей, ламп, предохранителей и т. д.

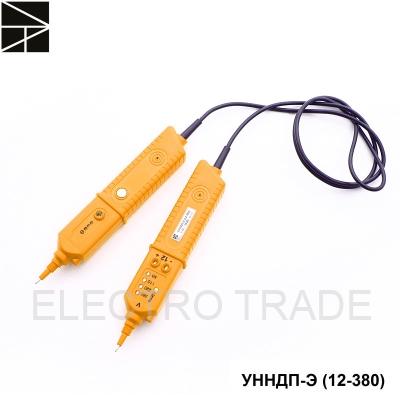

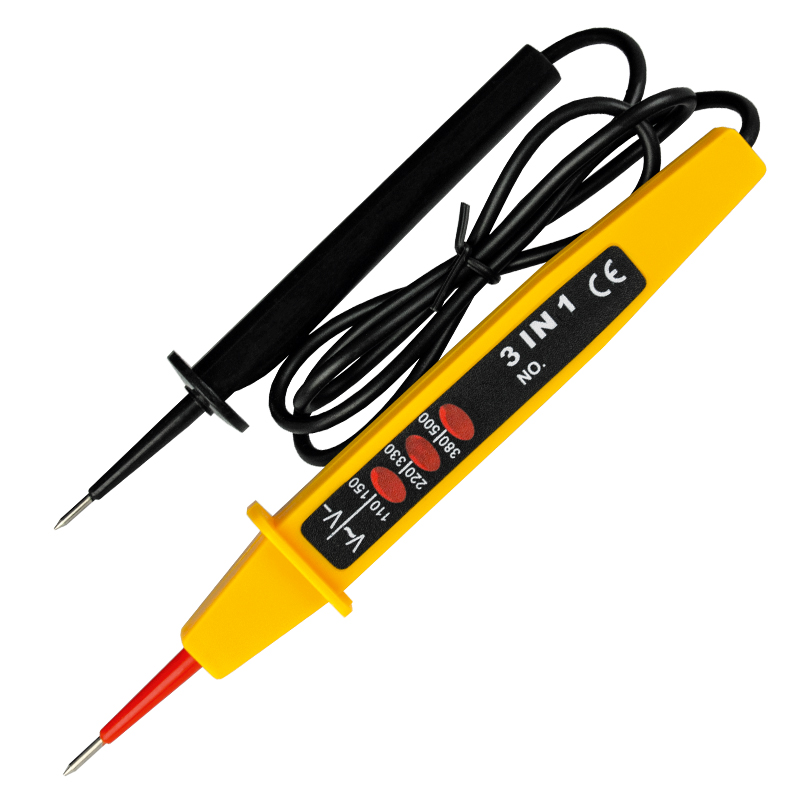

Более широкую сферу использования имеет двухполюсный УНН. С помощью такого устройства можно проводить измерения и переменного, и постоянного тока с напряжением до 1000 В.


Благодаря конструкции двухполюсные индикаторы можно использовать для установки наличия или отсутствия такового напряжения между двумя точками электроустановки.

С помощью двухполюсных индикаторов (например, МИН-1) можно также проводить проверку цепи на обрыв. В качестве индикации в таких приборах могут использоваться светодиоды, неоновые лампы. Существуют комбинированные устройства, световая индикация в которых дополнена звуковой. Использование двухполюсных приборов позволяет получить наиболее полную картину о наличии напряжения.

Цифровой индикатор напряжения: для чего он нужен, как выбрать

Самым распространенным цифровым двухполюсным индикатором напряжения является мультиметр. Этот электрический измерительный прибор позволяет определить не только напряжение переменного и постоянного тока в сети, но и его силу и частоту. Пользоваться таким прибором очень просто, поэтому его часто выбирают для решения бытовых задач.


К основным критериям выбора бытового мультиметра относят:

  1. Процент его погрешности. Так, степень погрешности бытового мультиметра должна быть не более 3%. Для профессиональных моделей этот показатель может быть снижен до 0,025%.
  2. Скорость срабатывания прибора. Чем больше выработок может дать прибор в секунду, тем лучше. Качественный мультиметр должен давать от 70 до 300 выборок в секунду.
  3. Класс электробезопасности мультиметра. Выбор мультиметра по классу зависит от того в каких цепях его будут использовать. Так современные мультиметры можно использовать в локальных, внутренних низковольтных и внешних распределительных цепях.
  4. Уровень пожаробезопасности прибора. Современные измерительные устройства должны оснащаться функциями защиты от перегрузок и автоотключением.

Не стоит забывать и про комплектацию прибора. Большинство современных мультиметров оснащаются специальными щупами или токовыми клещами, позволяющими проводить измерения без выпайки элемента из схемы и не нарушая изоляции проводника.

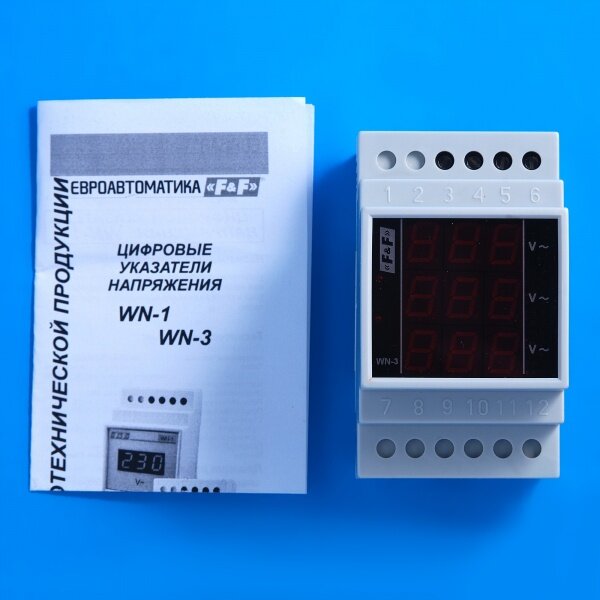

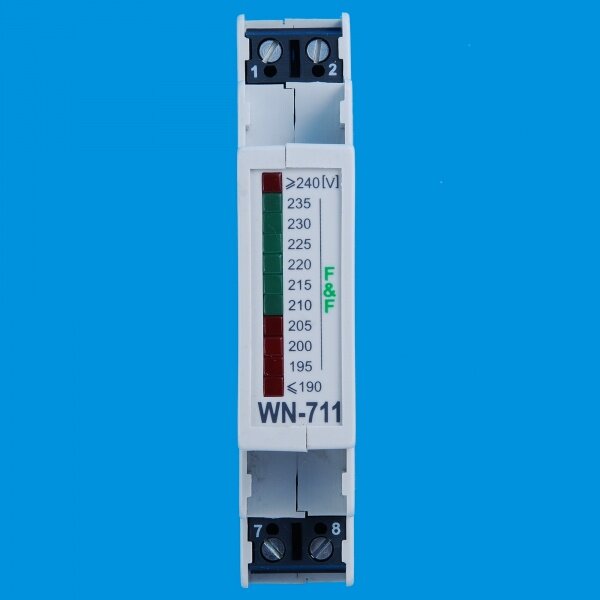

Отдельно выделяют световые индикаторы для установки в электрических распределительных щитах. Такие индикаторы имеют вид автомата, устанавливаются на DIN-рейку, могут использоваться как в однофазных (220 В), так и в трехфазных (380 В) сетях.

В зависимости от возможности подключения фаз автоматы делят на:

  • Индикаторы наличия напряжения на 1 фазу;
  • Индикаторы наличия напряжения на 2 различные фазы;
  • Указатели наличия напряжения в трехфазной сети;
  • Устройства для индикации напряжения в сетях на 12В и 24В.

Кроме того, автоматы делят в зависимости типа фазы. Так, отдельно можно установить автомат с индикатором напряжения на А (L1), В (L2) и С (L3) фазу. При этом, световая индикация будет соответствовать по цвету фазе. Так, например, автомат на А фазу будет иметь световую индикацию желтого цвета. Автоматические индикаторы на 3 фазы будут иметь отдельные световые индикаторы под каждую фазу.

Как выбрать автоматический индикатор напряжения сети

При выборе автомата с индикатором напряжения необходимо обращать внимание на диапазон отображаемых напряжений. Так, устройства на 3 фазы должны определять напряжение в диапазоне от 100 до 415 В. Автоматы на 2 фазы могут определять напряжение в диапазоне от 100 до 300 В. Чем шире диапазон напряжения устройства, тем лучше.


Кроме того, при выборе автоматических выключателей с индикаторами напряжения следует учитывать:

  • Степень погрешности устройства. Стандартные бытовые автоматы с индикацией напряжения должны иметь степень погрешности не более 3%.
  • Степень защиты устройства. Для внутренней установки подойдут устройства с маркировкой IP20.
  • Тип индикации. Простые модели имеют световую индикацию, представленную светодиодной лампой . Более дорогие модели могут иметь 3-х разрядное цифровое табло для отображения значений.
  • Индекс устройства. Простые автоматы обозначаются буквой С. Автоматы с индикацией, чаще всего, имеют маркировки PMT, PH, SVN в зависимости от типа устройства и производителя.

Приобрести автоматы с индикацией можно в специализированных магазинах для электриков или интернет-магазинах. При этом, следует учитывать производителя автомата. Так, наиболее качественными считаются устройства немецкого производства. Среди лучших производителей электроизмерительных приборов можно выделить компанию Hager.

Как работает указатель напряжения (видео)

Индикаторы высокого и низкого напряжения – это наиболее распространенные средства электрозащиты, которые позволяют идентифицировать наличие напряжения на объекте. На сегодня, все индикаторы делятся на низковольтные и высоковольтные. Кроме того, приборы различаются по внешнему виду, диапазону измерений, типу индикации. Выбрать наиболее подходящий индикатор можно, лишь разобравшись в классификации измерительных приборов. А в этом вам помогут представленные выше рекомендации!

2.4.23. Общие технические требования к указателям напряжения до 1000 В изложены в государственном стандарте.

2.4.24. В электроустановках напряжением до 1000 В применяются указатели двух типов: двухполюсные и однополюсные.

Двухполюсные указатели, работающие при протекании активного тока, предназначены для электроустановок переменного и постоянного тока.

Однополюсные указатели, работающие при протекании емкостного тока, предназначены для электроустановок только переменного тока.

Применение двухполюсных указателей является предпочтительным.

Применение контрольных ламп для проверки отсутствия напряжения не допускается.

2.4.25. Двухполюсные указатели состоят из двух корпусов, выполненных из электроизоляционного материала, содержащих элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях, и элементы световой и (или) звуковой индикации. Корпуса соединены между собой гибким проводом длиной не менее 1 м. В местах вводов в корпуса соединительный провод должен иметь амортизационные втулки или утолщенную изоляцию.

Размеры корпусов не нормируются, определяются удобством пользования.

Каждый корпус двухполюсного указателя должен иметь жестко закрепленный электрод-наконечник, длина неизолированной части которого не должна превышать 7 мм, кроме указателей для воздушных линий, у которых длина неизолированной части электродов-наконечников определяется техническими условиями.

2.4.26. Однополюсный указатель имеет один корпус, выполненный из электроизоляционного материала, в котором размещены все элементы указателя. Кроме электрода-наконечника, соответствующего требованиям п. 2.4.25, на торцевой или боковой части корпуса должен быть электрод для контакта с рукой оператора.

Размеры корпуса не нормируются, определяются удобством пользования.

Индикация наличия напряжения может быть ступенчатой, подаваться в виде цифрового сигнала и т.п.

Световой и звуковой сигналы могут быть непрерывными или прерывистыми и должны быть надежно распознаваемыми.

Для указателей с импульсным сигналом напряжением индикации является напряжение, при котором интервал между импульсами не превышает 1,0 с.

2.4.28. Указатели напряжения до 1000 В могут выполнять также дополнительные функции: проверка целостности электрических цепей, определение фазного провода, определение полярности в цепях постоянного тока и т.д. При этом указатели не должны содержать коммутационных элементов, предназначенных для переключения режимов работы.

Расширение функциональных возможностей указателя не должно снижать безопасности проведения операций по определению наличия или отсутствия напряжения.

2.4.34. При проверке отсутствия напряжения время непосредственного контакта указателя с контролируемыми токоведущими частями должно быть не менее 5 с.

Указатели напряжения - переносные приборы, предназначенные для проверки наличия или отсутствия напряжения на токоведущих частях. Такая проверка необходима, например, при работе непосредственно на отключенных токоведущих частях, при контроле исправности электроустановок, отыскании повреждений в электроустановке, проверке электрической схемы и т. п.

Во всех этих случаях требуется установить лишь наличие или отсутствие напряжения, но не его значение, которое, как правило, известно.

Все указатели имеют световой сигнал, загорание которого свидетельствует о наличии напряжения на проверяемой части или между проверяемыми частями. Указатели бывают для электроустановок до 1000 В и выше.

Указатели, предназначенные для электроустановок до 1000 В, делятся на двухполюсные и однополюсные.

Двухполюсные указатели требуют прикосновения к двум частям электроустановки, между которыми необходимо определить наличие или отсутствие напряжения. Принцип их действия - свечение неоновой лампочки или лампы накаливания (мощностью не более 10 Вт) при протекании через нее тока, обусловленного разностью потенциалов между двумя частями электрической установки, к которым прикасается указатель. Потребляя малый ток - от долей до нескольких миллиампер, лампа обеспечивает устойчивый и четкий световой сигнал, излучая оранжево-красный свет.

После возникновения разряда ток в цепи лампы постепенно увеличивается, т.е. сопротивление лампы как бы уменьшается, что в конце концов приводит к выходу лампы из строя. Для ограничения тока до нормального значения последовательно с лампой включается резистор.

Двухполюсные указатели могут применяться в установках как переменного, так и постоянного тока. Однако при переменном токе металлические части указателя - цоколь лампы, провод, щуп могут создать емкость относительно земли или других фаз электроустановки, достаточную для того, чтобы при касании к фазе лишь одного щупа указатель с неоновой лампочкой светился. Чтобы исключить это явление, схему дополняют шунтирующим резистором, шунтирующим неоновую лампочку и обладающим сопротивлением, равным добавочному резистору.

Однополюсные указатели требуют прикосновения лишь к одной - испытуемой токоведущей части. Связь с землей обеспечивается через тело человека, который пальцем руки создает контакт с цепью указателя. При этом ток не превышает 0,3 мА.

Изготовляются однополюсные указатели обычно в виде автоматической ручки, в корпусе которой, выполненном из изоляционного материала и имеющем смотровое отверстие, размещены сигнальная лампочка и резистор; на нижнем конце корпуса укреплен металлический щуп, а на верхнем - плоский металлический контакт, которого пальцем касается оператор.

Однополюсный указатель может применяться только в установках переменного тока, поскольку при постоянном токе его лампочка не горит и при наличии напряжения. Его рекомендуется применять при проверке схем вторичной коммутации, определении фазного провода в электросчетчиках, ламповых патронах, выключателях, предохранителях и т.п.

При пользовании указателями напряжения до 1000 В можно обходиться без защитных средств.

Правила техники безопасности запрещают применять вместо указателя напряжения так называемую контрольную лампу - лампу накаливания, ввернутую в патрон, заряженный двумя короткими проводами. Это запрещение вызвано тем, что при случайном включении лампы на напряжение большее, чем она рассчитана, или при ударе о твердый предмет возможен взрыв ее колбы и, как следствие, ранение оператора.

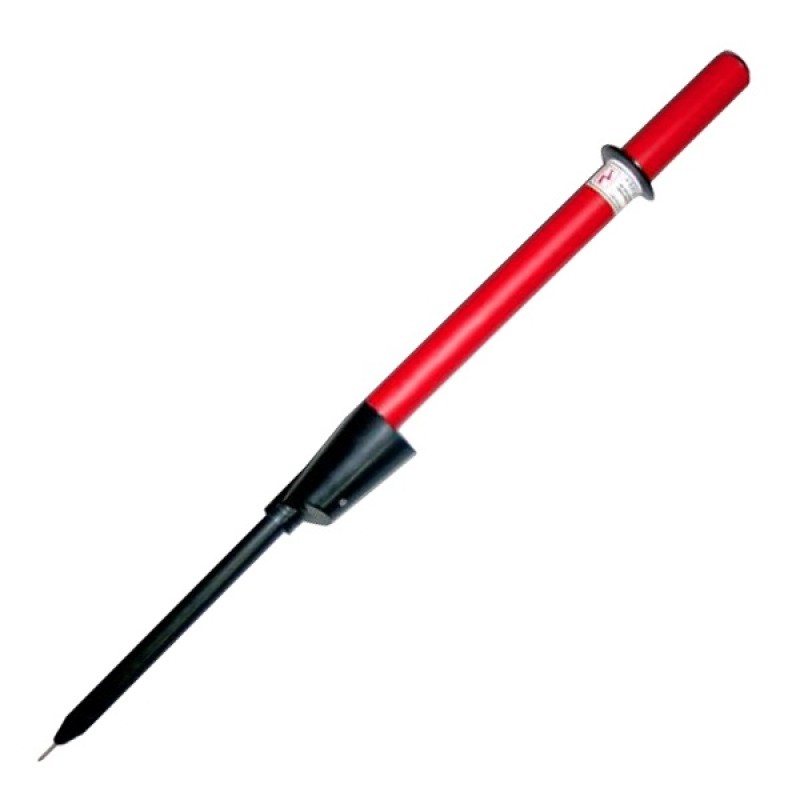

Указатели для электроустановок напряжением выше 1000 В, называемые также указателями высокого напряжения (УВН), действуют по принципу свечения неоновой лампочки при протекании через нее емкостного тока, т.е. зарядного тока конденсатора, включенного последовательно с лампочкой. Эти указатели пригодны лишь для установок переменного тока и приближать их надо только к одной фазе.

Конструкции указателей различны, однако всегда УВН имеют три основные части: рабочую, состоящую из корпуса, сигнальной лампы, конденсатора и пр, изолирующую, обеспечивающую изоляцию оператора от токоведущих частей и изготовляемую из изоляционных материалов, рукоятку, предназначенную для удержания указателя.

При пользовании УВН необходимо применять диэлектрические перчатки. Каждый раз перед применением УВН необходимо произвести наружный осмотр его, чтобы убедиться в отсутствии внешних повреждений и проверить исправность его действия, т. е. способность подавать сигнал.

Такая проверка производится путем приближения щупа указателя к токоведущим частям электроустановки, заведомо находящимся под напряжением. Проверка исправности может производиться и с помощью специальных источников высокого напряжения, а также с помощью мегомметра и, наконец, путем приближения щупа указателя к свече зажигания работающего двигателя автомобиля или мотоцикла.

Запрещается заземлять указатели, поскольку они и без заземления обеспечивают достаточно четкий сигнал, к тому же заземляющий провод может, прикоснувшись к токоведущим частям, явиться причиной несчастного случая.

В отдельных ситуациях, когда емкость указателя относительно заземленных предметов оказывается весьма малой (например, при работах на деревянных опорах воздушных линий электропередачи), указатель напряжения должен быть заземлен.

Для начала монтажных или ремонтных работ на электрических станциях и проводах нужно обязательно проверить показатели сети, отсутствие тока или его параметры. Для этого используется указатель напряжения, который может определить наличие вольтажа и его совпадения до 1000в.

Описание и принцип работы

Указатель высокого напряжения и низкого – это универсальный прибор переносного типа, предназначенный для определения напряжения на токоведущих проводах или клеммах отдельных электрических устройств (УВН 10, УНК, УВНК-10, BN-020022 Profipol Benning и прочие).

Данное приспособление необходимо при работе на различных предприятиях или выезде электромонтажников на объект. Главным отличием этого указателя от стандартных измерителей является то, что он поможет определить только наличие нагрузки, но не её показатели, в отличие от моделей, которые устанавливаются на дин-рейку.

Фото – индикатор с цифровым дисплеем

В основном сейчас используются только устройства напряжения до 1000 Вольт, такой указатель может быть двухполюсный и однополюсный, у них схожая схема, но разные области применения. Во время работы устройства с двумя полюсами нужно подключать к двум токоведущим жилам или контактам, в то время как однополюсный только к одной. Следует знать, что двухполюсные указатели более точные, поэтому они называются высоковольтные и применяются во время сложных работ.

Фото – УН ПИН-90

Помимо этого также есть бесконтактный указатель. Проверка с его помощью проводится без подключения к токоведущим клеммам. Это значительно увеличивает безопасность во время определения напряжения. Устройство оснащено цифровой индикацией, причем на ней отмечается не только наличие вольтажа, но и приблизительный размер благодаря магнитному полю.

Фото – однополюсная модель

Бывают переносные модели на батарейках и варианты, требующие подключения к сети (например, указатель или индикатор напряжения типа Контакт 55ЭМ, УВНУ-10 кВ СЗИП, ЭЛИН-1-СЗ ВЛ). В первом случае питание осуществляется при помощи двух или более батареек, реже от аккумулятора (это УВНК, УННО, УНК, ЭИ-9000/1, Duspol digital LC, Ратон). Это позволяет использовать прибор на местности, при выезде или на ремонтных работах вдали от рабочей сети электропитания.


Фото – импортный УН DT-9902

Принцип работы прибора довольно простой. Во время подключения к сети (при помощи соединения с токоведущими частями) производится сравнение потенциалов. Это повышает или понижает сопротивление в резисторах указателя. Из-за этого индикатор, который потребляет самые малые доли ампер, протекающих в проводах или клеммах, загорается либо издает звуковой сигнал. Если при работе индикатор молчит – то нагрузки нет. В отдельных случаях наблюдается планомерное затухание сигнала – это значит, что в проводах была остаточная энергия.

Требования к указателям напряжения ГОСТ 20493-2001:

  1. У приборов до 1000 Вольт обязательно нагрузка индикаторов должно быть не выше 90 В;
  2. Однополюсное устройство находится в одном корпусе, в то время как двухполюсное располагается в двух, соединенных между собой шнуром;
  3. Любой указатель наличия нагрузки (бортовой, комби и прочие) должны иметь три поверхности: рабочую, изолированную, определяющую и держатель;
  4. В отдельных моделях рабочая часть соединяется с индикатором;
  5. Поверка указателей производится каждый раз перед использованием при помощи напряжения 2 кВ, при этом она длиться не более минуты.

Нужно помнить, что инструкция по безопасности требует полной подготовки перед использованием аппарата. В частности, необходимо надеть энергокомплект, включающий диэлектрические перчатки и ботинки. Эти требования указаны для электрического прибора, и они отличаются от моделей индикаторов в УАЗ, ВАЗ и прочих авто, судов и т. д.

Видео: UT 15В индикатор напряжения

Технические характеристики

Указатели напряжения для фазировки обязательно имеют сертифицированные параметры качества. Они зависят от конкретной модели прибора, рассмотрим данные на примере УННУ-40-1000:

Двухполюсный указатель рабочего напряжения типа УНН Комби имеет параметры аналогичные УННДП 12 660 (кроме максимального напряжения 660 В и рабочих температур до +35):


Фото – УНН Комби

Схожие технические характеристики имеет двухполюсный указатель напряжения УНН 1, ПИН 90, УНК 04, Лоцман-2 и УВНИ 150 А. Их паспорт качества отличается лишь по данным нагрузки и сроку эксплуатации.


Фото – УН Лоцман-2

Параметры однополюсного УВН 80:

Технические данные однополюсного УВНБУ 6–35:

Очень интересная модель УНВЛ-0,4 используется в основном на воздушных линиях электропередач. У него следующие параметры:

Помимо этого, все модели имеют гарантию год, но только при условии регулярной проверки перед началом работы. При покупке всегда обращайте внимание на наличие данных ГОСТ, сертификата и соответствия качества и возможности проверку перед приобретением. Каждые полгода нужно производить калибровку датчика на специальном оборудовании.

Его особенностью является то, что рабочий контакт выполнен в виде крюка, который цепляется на провод независимо от высоты. Сейчас в продаже есть более новая модель для определения напряжения – это указатель УВНУ-10ФБ Поиск 1, где за крепление контактов на токоведущих частях проводов или машин отвечает штанга. Пользоваться прибором этого типа очень просто – высота регулируется при помощи ручных манипуляций, кроме того, можно зафиксировать длину выдвигающейся части.


Фото – УВНУ-10ФБ Поиск 1

Купить указатель напряжения можно в любом городе в специализированных электрических магазинах, но цена будет зависеть от того, кто производитель и типа прибора. Двухполюсные устройства дороже, чем однополюсники. Стоимость также варьируется от города покупки. Например, в Москве определенный УН может стоить выше, чем в Екатеринбурге или Новосибирске.

Некоторые работы в доме могут выполнять люди без специальной подготовки, не прибегая к услугам профессиональных электриков. Замена розеток, выключателей, ремонт настольных и потолочных светильников не требуют высокой квалификации.

Но, выполняя эти работы, нужно соблюдать правила безопасности, которые требуют проверять отсутствие напряжения на контактах электроприборов перед началом работ.

Однополюсный указатель напряжения – самый простой и доступный каждому прибор, показывающий наличие или отсутствие «фазы». Некоторые модели применяются и для поиска мет обрывов в проводах, шнурах и кабелях. Так как некоторые однополюсные указатели совмещают в себе функцию простенькой отвертки, их называют «индикаторными отвертками», а иногда – просто «индикаторами».

Достоинство индикаторов – для их работы не требуется второго провода. Они используют ток, проходящий от «фазы» к «земле» через указатель и тело человека, соединенные последовательно. Для человека этот ток не представляет опасности. Ему не препятствуют ни сопротивление обуви, ни материал пола, но пользоваться указателем в диэлектрических перчатках нельзя, работать он не будет. На практике были единичные случаи, когда индикаторная отвертка не определила наличие «фазы» в светильнике, если электрик стоял на сухой деревянной стремянке.

Виды указателей напряжения

Индикаторы напряжения бывают:

  • с неоновой лампой;
  • со светодиодами, работающие от батареек;
  • с жидкокристаллическим дисплеем;
  • бесконтактные;
  • многофункциональные.

Указатели с неоновыми лампами – самые дешевые . Их недостатки – малое напряжение зажигания и недостаточная яркость свечения. При ярком освещении их приходится прикрывать рукой, чтобы увидеть, светится ли лампа.


У светодиодных индикаторов порог зажигания меньше. Наличие батарейки позволяет выполнять с их помощью «прозвонку» цепей и использовать указатель, как бесконтактный. Если взяться за жало индикаторной отвертки и поднести ее торец с проводу, находящемуся под напряжением, лампочка загорится. Но, если она не загорится, это не будет доказательством отсутствия напряжения.

Недостаток светодиодных указателей – они светятся от наводок в проверяемой цепи, показывая «фазу» там, где ее нет.

Общий недостаток неоновых и светодиодных указателей – наличие пружинки, которая со временем ослабевает. Контакт внутри индикатора нарушается, и он перестает работать.

Этого недостатка лишены индикаторы с дисплеями и бесконтактные указатели напряжения. У индикаторов с дисплеями та же чувствительность, что и у светодиодных. Но они распознают наводки в цепях, указывая на дисплее значение напряжения ниже, чем 220В. Зато их показания не видно в темноте.

Бесконтактные указатели работают от батареек. Если их включить и поднести к фазному проводнику, они издают световой и звуковой сигналы. Это удобно при проверке полного отсутствия напряжения, но неприменимо в случаях определения «фазы» на проводниках, находящихся близко друг к другу. Для этого нужен контактный указатель.

Многофункциональные индикаторы представляют собой мультиметр, совмещающий функции омметра, вольтметра и бесконтактного указателя.

Каждый из указателей имеет недостатки и достоинства. Выбирая индикатор напряжения для собственных нужд, помните: хороший указатель – это тот, которым Вы. Главное – научиться верно понимать сигналы указателя.

Как пользоваться указателем напряжения?

Каждый раз перед началом работы с индикатором напряжения надо:

  • осмотреть прибор, убедиться в целостности корпуса;
  • прикоснуться к «фазе» и удостовериться, что прибор показывает ее наличие.
  • после проверки отсутствия напряжения в месте работы нужно повторить проверку исправности .

Такая последовательность действий указателя в ходе проверки. Ее придерживаются и профессиональные электрики при работе в промышленных электроустановках.

Не забывайте специального контакта на корпусе прибора при проверке. Иначе указатель работать не будет.

Указатель низкого напряжения | Заметки электрика

Уважаемые гости и постоянные читатели, приветствую Вас на страницах сайта «Заметки электрика».

Продолжаем изучать вопросы по электробезопасности, а в частности средства защиты, применяемые во время эксплуатации и ремонтов электроустановок.

Сегодняшняя статья будет посвящена указателям низкого напряжения.

Указатели низкого напряжения (УНН) применяются для проверки наличия, либо отсутствия напряжения в электроустановках до 1000 (В) на тех токоведущих частях, где будут выполняться работы. Также УНН используют для проверки совпадения фаз, т.е. фазировки низковольтного электрооборудования.

Внимание!!! Прочитайте статью действие электрического тока на организм человека.

Указатели низкого напряжения, или по-другому их еще называют указатели напряжения до 1000 (В) бывают 2 типов:

  • однополюсные
  • двухполюсные

Поэтому и применение будет зависеть от того, какой Вы указатель используете.

Существует большое количество разновидностей указателей низкого напряжения от различных производителей.

На каждом виде я останавливаться не буду, а расскажу только о самых распространенных и надежных указателях низкого напряжения, применяемых лично мною.

Например, однополюсный указатель низкого напряжения в виде индикаторной отвертки применяется в электроустановках только переменного тока напряжением от 100 (В) до 500 (В) и частотой 50 (Гц). Принцип действия такого указателя основан на протекании емкостного тока.

Двухполюсный указатель низкого напряжения (УНН-10К) имеет более широкое применение. Его можно использовать в электроустановках, как переменного тока напряжением от 110 (В) до 500 (В) и частотой 50 (Гц), так и постоянного тока напряжением от 110 (В) до 500 (В).

Его принцип действия основан на свечении газаразрядной лампы при протекании через нее активного тока.

Двухполюсный указатель низкого напряжения (ПИН-90М) использую ни чуть не реже. Его принцип действия и конструкция аналогична УНН-10К.

Разница заключается лишь в пределах контролируемого напряжения. У него рабочее напряжение находится в пределах от 50 (В) до 1000 (В).

Совсем недавно я обзавелся указателем напряжения «Контакт-55ЭМ». Переходите по ссылочке и читайте инструкцию о том, как им пользоваться.

Внимание!!! Проверять отсутствие напряжения на токоведущих частях с помощью контрольных ламп ЗАПРЕЩЕНО!!!



Из чего состоит двухполюсный указатель низкого напряжения?

Двухполюсный указатель низкого напряжения состоит из 2 корпусов. Корпуса выполняются из электроизоляционных материалов и содержат в себе элементы, которые реагируют на наличие напряжения в проверяемой цепи в виде звуковой или световой индикации.

Два корпуса соединяются между собой гибким проводом длиной не меньше 1 метра.

Размеры корпусов двухполюсного указателя напряжения не нормируется.

На каждом корпусе двухполюсного указателя напряжения крепится электрод-наконечник, длина неизолированной части которого не должна быть больше 0,7 (см).

Из чего состоит однополюсный указатель низкого напряжения?

Однополюсный указатель напряжения состоит, в отличие от двухполюсного, из одного корпуса. Аналогично, корпус должен быть выполнен из материалов, обладающих электроизоляционными свойствами.

В корпусе установлены следующие элементы:

  • электрод-наконечник
  • электрод для контакта пальцем
  • световая и звуковая индикация



Испытание указателя низкого напряжения

Указатели низкого напряжения (УНН) в процессе эксплуатации должны периодически проходить следующие электрические испытания:

  • испытание изоляции рукояток и проводов
  • испытание повышенным напряжением
  • определение напряжения индикации
  • измерение тока, проходящего через УНН при наибольшем рабочем напряжении

1. Испытание изоляции рукояток и проводов указателей низкого напряжения

Испытание изоляции рукояток корпусов и проводов указателей низкого напряжения проводится 1 раз в год по следующей принципиальной схеме:

Оба корпуса (рукоятки) двухполюсного указателя низкого напряжения заворачивают в фольгу. Соединительный провод опускают в ванну с водой, где температура воды должна находиться в пределах 10 — 40° С. Необходимо выдержать расстояние 0,8 — 1,2 (см) между водой и корпусами указателя.

Первый вывод от испытательного трансформатора соединяем к электродам-наконечникам. Второй (заземленный) вывод необходимо опустить в ванну с водой и соединить с фольгой.

Аналогично, проводят испытание изоляции корпуса (рукоятки) и у однополюсных указателей низкого напряжения. Корпус заворачивают в фольгу по всей длине. Необходимо выдержать расстояние 1 (см) между фольгой и электродом, находящимся на торцевой части указателя. Один вывод от испытательного устройства соединяем к электроду-наконечнику. Другой (заземленный) вывод — к фольге.

Для УНН с рабочим напряжением до 500 (В) испытательное напряжение 1000 (В) подается в течение 1 минуты.

Для УНН с рабочим напряжением до 1000 (В) испытательное напряжение 2000 (В) подается в течение 1 минуты.

2. Испытание указателей низкого напряжения повышенным напряжением

Испытание указателей низкого напряжения повышенным напряжением проводится следующим образом.

Испытательное напряжение величиной 1,1 от наибольшего рабочего напряжения УНН прикладывается между электродами-наконечниками у двухполюсных указателей, или между электродом-наконечником и торцевой частью у однополюсных указателей  в течение 1 минуты.

3. Определение напряжения индикации

Напряжение от испытательного устройства плавно повышают, при этом фиксируя напряжение индикации указателя напряжения (УНН).

Указатели низкого напряжения должны иметь напряжение индикации не более 50 (В).

4. Измерение тока, проходящего через УНН при наибольшем рабочем напряжении

Напряжение от испытательного устройства плавно повышают до наибольшего рабочего напряжения 1000 (В), при этом фиксируют величину тока, протекающего через УНН.

У двухполюсных указателей напряжения величина тока не должна превышать 10 (мА).

У однополюсных указателей напряжения величина тока не должна превышать 0,6 (мА).



Как пользоваться указателем напряжения?

Перед применением и использованием указателя низкого напряжения, необходимо убедиться в его исправном состоянии, путем прикосновения к токоведущим частям электроустановки, находящимся заведомо под напряжением. Также необходимо проверить наличие штампа о проведении испытаний УНН.

Проверка отсутствия напряжения указателем низкого напряжения производится на токоведущих частях путем непосредственного контакта. Время контакта должно быть не менее 5 секунд.

При использовании однополюсного указателя низкого напряжения применение диэлектрических перчаток не допустимо, т.к. необходимо обеспечить контакт между электродом на торцевой части корпуса и пальцем человека.

P.S. На этом статью на тему указатель низкого напряжения я завершаю. Если у Вас возникли вопросы при изучении материала статьи, то прошу задавать их в комментариях. Не забывайте подписываться на новые статьи с сайта. Новость о выходе новой статьи будет приходить Вам прямо на почтовый ящик.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


высокого и низкого, принцип работы

Для начала монтажных или ремонтных работ на электрических станциях и проводах нужно обязательно проверить показатели сети, отсутствие тока или его параметры. Для этого используется указатель напряжения, который может определить наличие вольтажа и его совпадения до 1000в.

Описание и принцип работы

Указатель высокого напряжения и низкого – это универсальный прибор переносного типа, предназначенный для определения напряжения на токоведущих проводах или клеммах отдельных электрических устройств (УВН 10, УНК, УВНК-10, BN-020022 Profipol Benning и прочие).

Данное приспособление необходимо при работе на различных предприятиях или выезде электромонтажников на объект. Главным отличием этого указателя от стандартных измерителей является то, что он поможет определить только наличие нагрузки, но не её показатели, в отличие от моделей, которые устанавливаются на дин-рейку.

Фото — индикатор с цифровым дисплеем



В основном сейчас используются только устройства напряжения до 1000 Вольт, такой указатель может быть двухполюсный и однополюсный, у них схожая схема, но разные области применения. Во время работы устройства с двумя полюсами нужно подключать к двум токоведущим жилам или контактам, в то время как однополюсный только к одной. Следует знать, что двухполюсные указатели более точные, поэтому они называются высоковольтные и применяются во время сложных работ.

Фото — УН ПИН-90



Помимо этого также есть бесконтактный указатель. Проверка с его помощью проводится без подключения к токоведущим клеммам. Это значительно увеличивает безопасность во время определения напряжения. Устройство оснащено цифровой индикацией, причем на ней отмечается не только наличие вольтажа, но и приблизительный размер благодаря магнитному полю.

Фото — однополюсная модель



Бывают переносные модели на батарейках и варианты, требующие подключения к сети (например, указатель или индикатор напряжения типа Контакт 55ЭМ, УВНУ-10 кВ СЗИП, ЭЛИН-1-СЗ ВЛ). В первом случае питание осуществляется при помощи двух или более батареек, реже от аккумулятора (это УВНК, УННО, УНК, ЭИ-9000/1, Duspol digital LC, Ратон). Это позволяет использовать прибор на местности, при выезде или на ремонтных работах вдали от рабочей сети электропитания.

Фото — импортный УН DT-9902



Принцип работы прибора довольно простой. Во время подключения к сети (при помощи соединения с токоведущими частями) производится сравнение потенциалов. Это повышает или понижает сопротивление в резисторах указателя. Из-за этого индикатор, который потребляет самые малые доли ампер, протекающих в проводах или клеммах, загорается либо издает звуковой сигнал. Если при работе индикатор молчит – то нагрузки нет. В отдельных случаях наблюдается планомерное затухание сигнала – это значит, что в проводах была остаточная энергия.

Требования к указателям напряжения ГОСТ 20493-2001:

  1. У приборов до 1000 Вольт обязательно нагрузка индикаторов должно быть не выше 90 В;
  2. Однополюсное устройство находится в одном корпусе, в то время как двухполюсное располагается в двух, соединенных между собой шнуром;
  3. Любой указатель наличия нагрузки (бортовой, комби и прочие) должны иметь три поверхности: рабочую, изолированную, определяющую и держатель;
  4. В отдельных моделях рабочая часть соединяется с индикатором;
  5. Поверка указателей производится каждый раз перед использованием при помощи напряжения 2 кВ, при этом она длиться не более минуты.

Нужно помнить, что инструкция по безопасности требует полной подготовки перед использованием аппарата. В частности, необходимо надеть энергокомплект, включающий диэлектрические перчатки и ботинки. Эти требования указаны для электрического прибора, и они отличаются от моделей индикаторов в УАЗ, ВАЗ и прочих авто, судов и т. д.

Видео: UT 15В индикатор напряжения

Технические характеристики

Указатели напряжения для фазировки обязательно имеют сертифицированные параметры качества. Они зависят от конкретной модели прибора, рассмотрим данные на примере УННУ-40-1000:

Максимальное количество Вольт От 40 до 1000
Максимальная нагрузка индикаторов, Вольт 40
Сила тока на указателях при наибольших показателях, мА 10
Рабочее время, секунды До 10
Размер провода, м 1,0
Рабочая (без изоляции) часть указателя, длина в мм 7,0
Диапазон рабочих температур, °С
максимальная влажность, %
от -45 до +40
до 98
Максимально допустимые размеры упаковки 170х80х30
Эксплуатационный срок До 5 лет

Двухполюсный указатель рабочего напряжения типа УНН Комби имеет параметры аналогичные УННДП 12 660 (кроме максимального напряжения 660 В и рабочих температур до +35):

Рабочая нагрузка, Вольт 12 – 1000
Нагрузка индикаторов, Вольт 90
Сила тока, мА 5
Размер провода, м 1,0
Индикаторы Светодиодный, светозвуковой
Диапазон рабочих температур, °С 0 … +40
Эксплуатационный срок До 6 лет
Фото — УНН Комби



Схожие технические характеристики имеет двухполюсный указатель напряжения УНН 1, ПИН 90, УНК 04, Лоцман-2 и УВНИ 150 А. Их паспорт качества отличается лишь по данным нагрузки и сроку эксплуатации.

Фото — УН Лоцман-2



Параметры однополюсного УВН 80:

Максимальное количество Вольт 6 — 10
Диапазон рабочих температур, °С  -40 … +45
Влажность до 80
Размер ручки (в этой модели это отвертка) 120
Изоляция, мм 270

Технические данные однополюсного УВНБУ 6–35:

Напряжение, Вольт 6/35
Типы работы Контактный режим, бесконтактный режим
Ток на креплениях, мА 70
Диапазон температур От -40 до +40
Питание, Вольт 3
Диапазон действия, см 40 (в бесконтактном режиме)

Очень интересная модель УНВЛ-0,4 используется в основном на воздушных линиях электропередач. У него следующие параметры:

Нагрузка, В 25
Максимальные показатели Вольт 400
Размер провода, м 1,5
Срок эксплуатации 7 лет

Помимо этого, все модели имеют гарантию год, но только при условии регулярной проверки перед началом работы. При покупке всегда обращайте внимание на наличие данных ГОСТ, сертификата и соответствия качества и возможности проверку перед приобретением. Каждые полгода нужно производить калибровку датчика на специальном оборудовании.

Его особенностью является то, что рабочий контакт выполнен в виде крюка, который цепляется на провод независимо от высоты. Сейчас в продаже есть более новая модель для определения напряжения – это указатель УВНУ-10ФБ Поиск 1, где за крепление контактов на токоведущих частях проводов или машин отвечает штанга. Пользоваться прибором этого типа очень просто – высота регулируется при помощи ручных манипуляций, кроме того, можно зафиксировать длину выдвигающейся части.

Фото — УВНУ-10ФБ Поиск 1



Купить указатель напряжения можно в любом городе в специализированных электрических магазинах, но цена будет зависеть от того, кто производитель и типа прибора. Двухполюсные устройства дороже, чем однополюсники. Стоимость также варьируется от города покупки. Например, в Москве определенный УН может стоить выше, чем в Екатеринбурге или Новосибирске.

Указатель напряжения: однополюсной, применение

Некоторые работы в доме могут выполнять люди без специальной подготовки, не прибегая к услугам профессиональных электриков. Замена розеток, выключателей, ремонт настольных и потолочных светильников не требуют высокой квалификации.

Проверка отсутствия напряжения

Но, выполняя эти работы, нужно соблюдать правила безопасности, которые требуют проверять отсутствие напряжения на контактах электроприборов перед началом работ.

Однополюсный указатель напряжения – самый простой и доступный каждому прибор, показывающий наличие или отсутствие «фазы». Некоторые модели применяются и для поиска мет обрывов в проводах, шнурах и кабелях. Так как некоторые однополюсные указатели совмещают в себе функцию простенькой отвертки, их называют «индикаторными отвертками», а иногда – просто «индикаторами».

Достоинство индикаторов – для их работы не требуется второго провода. Они используют ток, проходящий от «фазы» к «земле» через указатель и тело человека, соединенные последовательно. Для человека этот ток не представляет опасности. Ему не препятствуют ни сопротивление обуви, ни материал пола, но пользоваться указателем в диэлектрических перчатках нельзя, работать он не будет. На практике были единичные случаи, когда индикаторная отвертка не определила наличие «фазы» в светильнике, если электрик стоял на сухой деревянной стремянке.

Виды указателей напряжения

Индикаторы напряжения бывают:

  • с неоновой лампой;
  • со светодиодами, работающие от батареек;
  • с жидкокристаллическим дисплеем;
  • бесконтактные;
  • многофункциональные.

Указатели с неоновыми лампами – самые дешевые. Их недостатки – малое напряжение зажигания и недостаточная яркость свечения. При ярком освещении их приходится прикрывать рукой, чтобы увидеть, светится ли лампа.

Указатель с неоновой лампой 1Указатель с неоновой лампой 2

У светодиодных индикаторов порог зажигания меньше. Наличие батарейки позволяет выполнять с их помощью «прозвонку» цепей и использовать указатель, как бесконтактный. Если взяться за жало индикаторной отвертки и поднести ее торец с проводу, находящемуся под напряжением, лампочка загорится. Но, если она не загорится, это не будет доказательством отсутствия напряжения.

Светодиодный указатель напряжения

Недостаток светодиодных указателей – они светятся от наводок в проверяемой цепи, показывая «фазу» там, где ее нет.

Общий недостаток неоновых и светодиодных указателей – наличие пружинки, которая со временем ослабевает. Контакт внутри индикатора нарушается, и он перестает работать.

Этого недостатка лишены индикаторы с дисплеями и бесконтактные указатели напряжения. У индикаторов с дисплеями та же чувствительность, что и у светодиодных. Но они распознают наводки в цепях, указывая на дисплее значение напряжения ниже, чем 220В. Зато их показания не видно в темноте.

Указатель напряжения с жидкокристаллическим дисплеем

Бесконтактные указатели работают от батареек. Если их включить и поднести к фазному проводнику, они издают световой и звуковой сигналы. Это удобно при проверке полного отсутствия напряжения, но неприменимо в случаях определения «фазы» на проводниках, находящихся близко друг к другу. Для этого нужен контактный указатель.

Бесконтактный указатель напряжения

Многофункциональные индикаторы представляют собой мультиметр, совмещающий функции омметра, вольтметра и бесконтактного указателя.

Многофункциональный указатель напряжения

Каждый из указателей имеет недостатки и достоинства. Выбирая индикатор напряжения для собственных нужд, помните: хороший указатель – это тот, которым Вы умеете пользоваться. Главное – научиться верно понимать сигналы указателя.

Как пользоваться указателем напряжения?

Каждый раз перед началом работы с индикатором напряжения надо:

  • осмотреть прибор, убедиться в целостности корпуса;
  • прикоснуться к «фазе» и удостовериться, что прибор показывает ее наличие.
  • после проверки отсутствия напряжения в месте работы нужно повторить проверку исправности.

Такая последовательность действий исключает поломку указателя в ходе проверки. Ее придерживаются и профессиональные электрики при работе в промышленных электроустановках.

Не забывайте касаться пальцем специального контакта на корпусе прибора при проверке. Иначе указатель работать не будет.

Оцените качество статьи:

Испытание указателей напряжения для проверки совпадения фаз

Описание товара:

Указатели напряжения для проверки совпадения фаз(фазировки)

Указатели предназначены для проверки совпадения фаз напряжения (фазировки) в электроустановках от 6 до 110 кВ.

При электрических испытаниях указателей фазировки проводится проверка электрической прочности изоляции рабочих, изолирующих частей и соединительного провода, а также их проверка по схемам согласного и встречного включения.

При испытании изоляции рабочей части напряжение прикладывается между электродом-наконечником и элементом резьбового разъема. Если указатель не имеет резьбового разъема, то вспомогательный электрод для присоединения провода испытательной установки устанавливается на границе рабочей части.

При испытании изолирующей части напряжение прикладывается между элементом ее сочленения с рабочей частью (резьбовым элементом, разъемом и т. п.) и временным электродом, наложенным у ограничительного кольца со стороны изолирующей части.

При испытаниях гибкого провода указателей на напряжение до 20 кВ его погружают в ванну с водой при температуре (25±15) °C так, чтобы расстояние между местом заделки провода и уровнем воды было в пределах 60–70 мм. Напряжение прикладывается между одним из электродов‑наконечников и корпусом ванны.

Гибкий провод указателей напряжения 35–110 кВ испытывается по аналогичной методике отдельно от указателя. При этом расстояние между краем наконечника провода и уровнем воды должно быть 160–180 мм. Напряжение прикладывается между металлическими наконечниками провода и корпусом ванны.

При проверке указателя по схеме согласного включения оба электрода-наконечника подключаются к высоковольтному выводу испытательной установки.

При проверке указателя по схеме встречного включения один из электродов‑наконечников подключается к высоковольтному выводу испытательной установки, а другой – к ее заземленному выводу

При испытаниях напряжение плавно поднимается от нуля до появления четких сигналов. Нормируемые значения напряжения индикации для обеих схем испытаний в зависимости от номинального напряжения электроустановок

Нормы и периодичность электрических испытаний указателей напряжения для проверки совпадения фаз:

Наименование средства защиты

Напряжение электроустановок, кВ

Испытательное

напряжение, кВ

Продолжи-

тельность

испытания,

мин.

Ток, протекающий через

изделие, мА,

не более

Периодичность

испытаний

Указатели напряжения для проверки совпадения фаз:

- Изолирующая часть







- Рабочая часть









- Напряжение индикации:

- По схеме согласного включения









- По схеме встречного включения









До 10

Выше 10 до 20

35

110

До 10

15

20

35

110





6

10

15

20

35

110

6

10

15

20

35

110







40

60

105

190

12

17

24

50

100





Не менее 7,6

Не менее 12,7

Не менее 20

Не менее 28

Не менее 40

Не менее 100

Не выше 1,5

Не выше 2,5

Не выше 3,5

Не выше 5

Не выше 17

Не выше 50







5

5

5

5

1

1

1

1

1





-

-

-

-

-

-

-

-

-

-

-

-







-

-

-

-

-

-

-

-

-





-

-

-

-

-

-

-

-

-

-

-

-



























1 раз

в 12 мес.

Указатель напряжения до 1000в унн. Указатели напряжения

Чтобы заказать выбранный вами указатель напряжения до 1000В добавьте его в корзину и заполните контактные данные, также мы можете отправить заявку на электронную почту или обратится к менеджеру по телефону 8-495-220-25-06. Обязательно укажите ваши контактные данные, чтобы менеджеры компании «ЛАБСИЗ» могли связаться с вами для уточнения условий покупки.

Внимание: некоторые модели продаются только при предварительном заказе.

Назначение указателей напряжения:

  • указатель напряжения до 1000В предназначен для контроля наличия переменного и постоянного тока;
  • возможность измерения приблизительной величины напряжения;
  • прибор определяет полярность постоянного тока;
  • устройство используется для проверки целостности электрических цепей, обмоток электродвигателей, трансформаторов, диодов и др.

Определение наличия постоянного или переменного тока осуществляется во время кратковременного прикосновения щупов к токоведущим частям.

Современные указатели делятся на два типа: однополюсные приборы и двухполюсные. Первые предназначены для работы с электроустановками переменного тока, вторые – для установок и с переменным и постоянным током. Указатель напряжения до 1000В подходит для использования как в промышленных целях, так и в быту.

Особенности хранения и эксплуатации товара

Указатель напряжения до 1000В можно использовать при температуре от -45 до +40 градусов Цельсия и относительной влажности воздуха до 80%. Окружающая среда не должна быть взрывоопасной, содержать токопроводящую пыль или быть насыщенной щелочными или кислотными парами. Также не рекомендуется использовать прибор на высоте свыше 1000 метров над уровнем моря.

Условия хранения:

  • сухие и хорошо проветриваемые складские помещения с температурой от 0 до 25 градусов Цельсия;
  • расстояние до ближайшего отопительного прибора – не менее 1 метра;
  • прибор необходимо защитить от попадания прямых солнечных лучей, действия кислот и щелочей.

В современном мире, на работе и в быту, людей окружают электрические приборы. Однако при отсутствии напряжения в сети или повреждении проводки они становятся бесполезными. Чтобы найти причину неисправности, применяют индикатор напряжения. Этот прибор также используется для проверки состояния электрических сетей и оборудования перед началом ремонтных и монтажных работ.

Виды приборов

Только убедившись в отсутствии разности потенциалов в сети и на токоведущих частях электрических машин, можно безопасно выполнять какие-либо электротехнические работы. Электрооборудование делится на низковольтное (до 1кВ) и высоковольтное (свыше 1кВ). Соответственно индикаторы (указатели) бывают низкого (УНН) и высокого напряжения (УВН).

Индикаторы бывают двух типов:

  • однополюсные;
  • двухполюсные.

Однополюсный пробник

Используется только в цепях переменного тока напряжением до 1кВ. Требуют касания к оборудованию в одной точке. Цепь замыкается через человека на землю. Свечение индикатора вызывает протекающий емкостной ток.

Предназначен для проверки узлов вторичной коммутации. С его помощью можно обнаружить фазу в проводниках или на узлах любого низковольтного электрооборудования, в том числе бытового. Чаще всего применяется при работах с освещением, проверке патронов, выключателей, фразировке электросчётчика.

Самая распространённая конструкция представлена в виде отвёртки или авторучки. Позволяет проверить присутствие или отсутствие фазного напряжения. Корпус изготовлен из прозрачного диэлектрического материала. В нём расположены детали устройства:

  • штырь - отвёртка;
  • газоразрядная лампа - индикатор с порогом зажигания до 90 вольт;
  • резистор номиналом 1Мом, подключенный последовательно, обеспечивает безопасную величину тока (около 0,5мА), достаточную для свечения индикатора;
  • пружина - обеспечивает надёжный контакт между всеми деталями;
  • торцевой контакт для касания пальцем.

Пользоваться таким индикатором просто. Нужно отвёрткой коснуться оголённой части проводника или токоведущей части электрооборудования, а пальцем дотронуться до торцевого контакта. Если в этой точке есть разность потенциалов (фаза), лампа прибора должна засветиться.

Выпускаются такие индикаторы под названиями: ИНО-70, ИН - 90, ИН-91 и другими. Недостатком этих устройств является низкая чувствительность и подверженность наводкам от соседней электропроводки.

Двухполюсные устройства

Может использоваться в работе с переменным и постоянным током. В процессе нужно коснуться к двум точкам оборудования, между которыми может быть разность потенциалов. Неоновая лампа светится при протекании активного тока.

Двухполюсный индикатор напряжения состоит из двух диэлектрических корпусов с электродами - наконечниками. Соединяются корпуса гибким, изолированным, медным проводником длиной 1 м. Содержимое одного из корпусов - неоновая лампа, шунтированная резистором. Дополнительный резистор, ограничивающий ток, может быть в этом же корпусе или другом.

Неоновая лампа светится при появлении тока, вызванного разностью потенциалов между точками касания к электрической установке. Ток величиной несколько миллиампер обеспечивает чёткое свечение - сигнализацию наличия фазового провода.

Примерами таких двухполюсных указателей напряжения могут быть модели УНН-10К, УН-500, ПИН-90М и так далее. Такие устройства более функциональны. В отличие от однополюсных они позволяют проверить целостность нулевого (заземляющего) провода и определить линейное и фазное напряжение:

  1. Указатель УНН-10К может работать в сетях с переменным и постоянным током разностью потенциалов от 110 В до 500 В.
  2. Указатель ПИН-90М . Его конструкция и принцип действия аналогичны предыдущему, но прибор может использоваться в сетях с диапазоном от 50 В до 1000 В.

Используется в распределительных устройствах высоковольтного оборудования при выполнении профилактических и ремонтных работ. Даёт возможность обнаружить большую разность потенциалов, проконтролировать фазировку.

Наибольшее распространение получили указатели типа УВН-10 и УВНУ-10. Принцип работы основан на возникновении емкостного тока при внесении рабочей части устройства в электрическое поле оборудования под напряжением. Этот ток возбуждает свечение индикатора.

Конструктивно УВН состоит из трёх основных элементов:

  • рабочая часть;
  • изолирующая часть;
  • рукоятка с ограничивающим кольцом.

Перед работой указатель необходимо собрать. Для этого выкручивают рабочую часть из изолирующей, переворачивают её и ввинчивают обратно. Щуп должен оказаться на месте, противоположном рукоятке.

Выпускается несколько модификаций таких указателей. В рабочей части для контакта с узлом под напряжением может присутствовать электрод-наконечник (УВН-10) или отсутствовать для указателя бесконтактного типа.

Индикаторная часть чаще всего совмещена с рабочей и включает световую или комбинированную (светозвуковую) индикацию (УВНУ-10 СЗ ИП).

Для световой индикации применяют газоразрядные лампы, а в более современных конструкциях - светодиоды. Сигналы, световой и звуковой, должны легко распознаваться.

Изолирующая часть указателя изготавливается из диэлектрика с повышенными диэлектрическими и механическими характеристиками. Должна иметь гладкую поверхность и быть влагостойкой (не поглощать влагу). На ней не должно быть царапин, трещин и расслоений.

Универсальные тестеры

В последнее время получили признание благодаря большей функциональности. Как правило, это двухполюсные указатели. Индикация комбинированная - светозвуковая. Тестеры позволяют оценивать величину разности потенциалов постоянного и переменного тока в пределах от 12 В до 660 В, а также выполнять проверку электрических цепей на обрыв.

Отсутствие обрыва в цепи сигнализируется непрерывным зуммером. В однополюсном режиме можно узнать полярность постоянного тока и определить фазу для переменного тока. Световыми индикаторами в таких устройствах являются светодиоды повышенной яркости. Источники питания - встроенный конденсатор большой ёмкости или миниатюрный литиевый аккумулятор.

Параллельно со световой индикацией работает звуковая сигнализация (пьезоизлучатель звука), что делает работу с ним более безопасной и комфортной. Пример подобных приборов - УННДП-12−660

Правила пользования

Приступая к работе с указателем напряжения, нужно убедиться в его целостности и работоспособности. Разность потенциалов, для которой он предназначен, должна быть выше рабочего напряжения проверяемого электрооборудования. Дата следующего лабораторного испытания указателя не должна быть просрочена.

Перед работой с указателем низкого напряжения (УНН) его нужно проверить на работоспособность. Для проверки можно использовать подключенную розетку напряжением 220 В. Однополюсный индикатор должен определить фазу, а двухполюсный - наличие напряжения 220 В.

Для проверки указателя высокого напряжения (УВН) его щуп приближают к частям электроустановки, на которую подано высокое напряжение. Должна сработать сигнализация. Все операции с УНН нужно делать в диэлектрических перчатках.

Работы на электрооборудовании под напряжением связаны с риском для жизни и здоровья. Указатели относятся к основным средствам электрозащиты и при правильном использовании обеспечат безопасность при работе с электрическими приборами.

При проведении любых электромонтажных работ крайне важно выполнять проверку наличия напряжения на объекте. Делается это с помощью специальных индикаторов и указателей. При этом, для каждого вида электрооборудования существует свой способ индикации. Какие типы указателей напряжения предлагает современный рынок, что нужно учитывать при выборе индикатора и для чего использовать конкретное устройство – читайте ниже.

Какие бывают индикаторы напряжения

Для того, чтобы правильно определить напряжение в сети, необходимо знать какие бывают измерители напряжения и где их можно использовать. Все индикаторы напряжения делятся на устройства для выявления высокого напряжения и приборы для использования на низковольтных объектах. Выбор индикатора для контроля над наличием напряжения зависит от типа электрооборудования. Так, для установок с электрическим потенциалом до 1000в применяют индикаторы и указатели низкого напряжения.

Указатели низковольтного напряжения могут быть:

  • Однополюсными;
  • Двухполюсными.

Однополюсный указатель используют для идентификации напряжения только в цепи переменного тока. Принцип действия такого прибора основан на проходимых способностях емкостного тока. Двухполюсный индикатор используют для определения наличия напряжения в цепях и переменного, и постоянного тока. Такое устройство работает по принципу прохождения активного тока.

Указатели высокого напряжения используют для фазировки высоковольтных кабелей и оборудования с электрическим потенциалом выше 1000 вольт.

Чаще всего, такие устройства применяют для отслеживания наличия напряжения на воздушных линиях электропередач. Кроме того, их можно использовать для фазировки (прозвонки) силовых трансформаторов и другого электрооборудования с напряжением переменного тока до 10 кВ.


По типу связи с токопроводящими частями электрооборудования высоковольтный индикатор может быть:

  • Контактный;
  • Бесконтактный;
  • Комбинированный.

Кроме того, указатели напряжения различают по типу индикации. Так, индикация в низковольтных и высоковольтных указателях может быть устроена на основе светового, звукового и свето-звукового сигнала. В некоторых приборах, в качестве основного элемента индикации, может использоваться цифровой экран.

Индикаторы напряжения до 1000 В

Наиболее доступным и простым, а потому и наиболее популярным, указателем напряжения до 1000 В является индикаторная отвертка. Современный рынок электроизмерительного оборудования предлагает широкий ассортимент индикаторных отверток. Самые доступные – однополюсные приборы, оснащенные неоновой лампой и добавочным сопротивлением. Они способны проводить измерения переменного тока напряжением до 500 В.

Чаще всего, однополюсные индикаторы используют для:

  • Проверки вторичных цепей;
  • Определения фазного провода;
  • Правильного подключения электросчетчиков , диммеров и выключателей, ламп, предохранителей и т.д.

Более широкую сферу использования имеет двухполюсный УНН. С помощью такого устройства можно проводить измерения и переменного, и постоянного тока с напряжением до 1000 В.


Благодаря конструкции двухполюсные индикаторы можно использовать для установки наличия или отсутствия такового напряжения между двумя точками электроустановки.

С помощью двухполюсных индикаторов (например, МИН-1) можно также проводить проверку цепи на обрыв. В качестве индикации в таких приборах могут использоваться светодиоды, неоновые лампы. Существуют комбинированные устройства, световая индикация в которых дополнена звуковой. Использование двухполюсных приборов позволяет получить наиболее полную картину о наличии напряжения.

Цифровой индикатор напряжения: для чего он нужен, как выбрать

Самым распространенным цифровым двухполюсным индикатором напряжения является мультиметр. Этот электрический измерительный прибор позволяет определить не только напряжение переменного и постоянного тока в сети, но и его силу и частоту. Пользоваться таким прибором очень просто, поэтому его часто выбирают для решения бытовых задач.


К основным критериям выбора бытового мультиметра относят:

  1. Процент его погрешности. Так, степень погрешности бытового мультиметра должна быть не более 3%. Для профессиональных моделей этот показатель может быть снижен до 0,025%.
  2. Скорость срабатывания прибора. Чем больше выработок может дать прибор в секунду, тем лучше. Качественный мультиметр должен давать от 70 до 300 выборок в секунду.
  3. Класс электробезопасности мультиметра. Выбор мультиметра по классу зависит от того в каких цепях его будут использовать. Так современные мультиметры можно использовать в локальных, внутренних низковольтных и внешних распределительных цепях.
  4. Уровень пожаробезопасности прибора. Современные измерительные устройства должны оснащаться функциями защиты от перегрузок и автоотключением.

Не стоит забывать и про комплектацию прибора. Большинство современных мультиметров оснащаются специальными щупами или токовыми клещами, позволяющими проводить измерения без выпайки элемента из схемы и не нарушая изоляции проводника.

Отдельно выделяют световые индикаторы для установки в электрических распределительных щитах. Такие индикаторы имеют вид автомата, устанавливаются на DIN-рейку, могут использоваться как в однофазных (220 В), так и в трехфазных (380 В) сетях.

В зависимости от возможности подключения фаз автоматы делят на:

  • Индикаторы наличия напряжения на 1 фазу;
  • Индикаторы наличия напряжения на 2 различные фазы;
  • Указатели наличия напряжения в трехфазной сети;
  • Устройства для индикации напряжения в сетях на 12В и 24В.

Кроме того, автоматы делят в зависимости типа фазы. Так, отдельно можно установить автомат с индикатором напряжения на А (L1), В (L2) и С (L3) фазу. При этом, световая индикация будет соответствовать по цвету фазе. Так, например, автомат на А фазу будет иметь световую индикацию желтого цвета. Автоматические индикаторы на 3 фазы будут иметь отдельные световые индикаторы под каждую фазу.

Как выбрать автоматический индикатор напряжения сети

При выборе автомата с индикатором напряжения необходимо обращать внимание на диапазон отображаемых напряжений. Так, устройства на 3 фазы должны определять напряжение в диапазоне от 100 до 415 В. Автоматы на 2 фазы могут определять напряжение в диапазоне от 100 до 300 В. Чем шире диапазон напряжения устройства, тем лучше.


Кроме того, при выборе автоматических выключателей с индикаторами напряжения следует учитывать:

  • Степень погрешности устройства. Стандартные бытовые автоматы с индикацией напряжения должны иметь степень погрешности не более 3%.
  • Степень защиты устройства. Для внутренней установки подойдут устройства с маркировкой IP20.
  • Тип индикации. Простые модели имеют световую индикацию, представленную светодиодной лампой . Более дорогие модели могут иметь 3-х разрядное цифровое табло для отображения значений.
  • Индекс устройства. Простые автоматы обозначаются буквой С. Автоматы с индикацией, чаще всего, имеют маркировки PMT, PH, SVN в зависимости от типа устройства и производителя.

Приобрести автоматы с индикацией можно в специализированных магазинах для электриков или интернет-магазинах. При этом, следует учитывать производителя автомата. Так, наиболее качественными считаются устройства немецкого производства. Среди лучших производителей электроизмерительных приборов можно выделить компанию Hager.

Как работает указатель напряжения (видео)

Индикаторы высокого и низкого напряжения – это наиболее распространенные средства электрозащиты, которые позволяют идентифицировать наличие напряжения на объекте. На сегодня, все индикаторы делятся на низковольтные и высоковольтные. Кроме того, приборы различаются по внешнему виду, диапазону измерений, типу индикации. Выбрать наиболее подходящий индикатор можно, лишь разобравшись в классификации измерительных приборов. А в этом вам помогут представленные выше рекомендации!

Применяемые во время эксплуатации и ремонтов электроустановок.

Сегодняшняя статья будет посвящена указателям низкого напряжения.

Указатели низкого напряжения (УНН) применяются для проверки наличия, либо отсутствия напряжения в электроустановках до 1000 (В) на тех токоведущих частях, где будут выполняться работы. Также УНН используют для проверки совпадения фаз, т.е. фазировки низковольтного .

Указатели низкого напряжения, или по-другому их еще называют указатели напряжения до 1000 (В) бывают 2 типов:

  • однополюсные
  • двухполюсные

Поэтому и применение будет зависеть от того, какой Вы указатель используете.

Существует большое количество разновидностей указателей низкого напряжения от различных производителей.

На каждом виде я останавливаться не буду, а расскажу только о самых распространенных и надежных указателях низкого напряжения, применяемых лично мною.

Например, однополюсный указатель низкого напряжения в виде индикаторной отвертки применяется в электроустановках только переменного тока напряжением от 100 (В) до 500 (В) и частотой 50 (Гц). Принцип действия такого указателя основан на протекании емкостного тока.

Двухполюсный указатель низкого напряжения (УНН-10К) имеет более широкое применение. Его можно использовать в электроустановках, как переменного тока напряжением от 110 (В) до 500 (В) и частотой 50 (Гц), так и постоянного тока напряжением от 110 (В) до 500 (В).

Его принцип действия основан на свечении газаразрядной лампы при протекании через нее активного тока.

Двухполюсный указатель низкого напряжения (ПИН-90М) использую ни чуть не реже. Его принцип действия и конструкция аналогична УНН-10К.

Разница заключается лишь в пределах контролируемого напряжения. У него рабочее напряжение находится в пределах от 50 (В) до 1000 (В).

  • испытание изоляции рукояток и проводов
  • испытание повышенным напряжением
  • определение напряжения индикации
  • измерение тока, проходящего через УНН при наибольшем рабочем напряжении

1. Испытание изоляции рукояток и проводов указателей низкого напряжения

Испытание изоляции рукояток корпусов и проводов указателей низкого напряжения проводится 1 раз в год по следующей принципиальной схеме:

Оба корпуса (рукоятки) двухполюсного указателя низкого напряжения заворачивают в фольгу. Соединительный провод опускают в ванну с водой, где температура воды должна находиться в пределах 10 — 40° С. Необходимо выдержать расстояние 0,8 — 1,2 (см) между водой и корпусами указателя.

Первый вывод от испытательного трансформатора соединяем к электродам-наконечникам. Второй (заземленный) вывод необходимо опустить в ванну с водой и соединить с фольгой.

Аналогично, проводят испытание изоляции корпуса (рукоятки) и у однополюсных указателей низкого напряжения. Корпус заворачивают в фольгу по всей длине. Необходимо выдержать расстояние 1 (см) между фольгой и электродом, находящимся на торцевой части указателя. Один вывод от испытательного устройства соединяем к электроду-наконечнику. Другой (заземленный) вывод — к фольге.

Для УНН с рабочим напряжением до 500 (В) испытательное напряжение 1000 (В) подается в течение 1 минуты.

Для УНН с рабочим напряжением до 1000 (В) испытательное напряжение 2000 (В) подается в течение 1 минуты.

2. Испытание указателей низкого напряжения повышенным напряжением

Испытание указателей низкого напряжения повышенным напряжением проводится следующим образом.

Испытательное напряжение величиной 1,1 от наибольшего рабочего напряжения УНН прикладывается между электродами-наконечниками у двухполюсных указателей, или между электродом-наконечником и торцевой частью у однополюсных указателей в течение 1 минуты.

3. Определение напряжения индикации

Напряжение от испытательного устройства плавно повышают, при этом фиксируя напряжение индикации указателя напряжения (УНН).

Указатели низкого напряжения должны иметь напряжение индикации не более 50 (В).

4. Измерение тока, проходящего через УНН при наибольшем рабочем напряжении

Напряжение от испытательного устройства плавно повышают до наибольшего рабочего напряжения 1000 (В), при этом фиксируют величину тока, протекающего через УНН.

У двухполюсных указателей напряжения величина тока не должна превышать 10 (мА).

У однополюсных указателей напряжения величина тока не должна превышать 0,6 (мА).

Как пользоваться указателем напряжения?

Перед применением и использованием указателя низкого напряжения, необходимо убедиться в его исправном состоянии, путем прикосновения к токоведущим частям электроустановки, находящимся заведомо под напряжением. Также необходимо проверить наличие штампа о проведении испытаний УНН.

Проверка отсутствия напряжения указателем низкого напряжения производится на токоведущих частях путем непосредственного контакта. Время контакта должно быть не менее 5 секунд.

При использовании однополюсного указателя низкого напряжения применение не допустимо, т.к. необходимо обеспечить контакт между электродом на торцевой части корпуса и пальцем человека.


P.S. На этом статью на тему указатель низкого напряжения я завершаю. Если у Вас возникли вопросы при изучении материала статьи, то прошу задавать их в комментариях. Не забывайте подписываться на новые статьи с сайта. Новость о выходе новой статьи будет приходить Вам прямо на почтовый ящик.

Персонал энергопредприятий, электрифицированных производств, электромонтажники-профессионалы и любители отлично знают о смертельной опасности тока. Так как они постоянно работают с электрооборудованием, возникает необходимость в определении наличия напряжения, ведь увидеть его в обычной обстановке нельзя. Для этого существуют специальные приборы – указатели напряжения, работающие в режиме индикации.

Виды указателей

Главное в распределении приборов по определенным группам это зависимость от уровня напряжения:

  • до 1000 В;
  • выше 1000 В (сюда относятся устройства 6-10, 35, 110, 220, 330 кВ).

Важно! Прибором одного вида можно работать только на тех напряжениях, для которых он предназначен.

Низковольтные устройства

У казатели напряжения до 1000в делятся на две разновидности:

  • однополюсные, служащие для определения напряжения в схемах переменного тока;
  • двухполюсные.
Однополюсные

Работа однополюсных индикаторов основана на принципе протекания емкостного тока во время замыкания цепи пальцем человека. Конструкция прибора содержит:

  • корпус из изолирующего материала;
  • рабочий контакт, или щуп;
  • сопротивление с целью ограничения напряжения;
  • газоразрядная лампа;
  • контактная поверхность на торце прибора для касания пальца.

Такой указатель низкого напряжения применяется во вторичных цепях для нахождения фазного провода. О присутствии напряжения сигнализирует загорание лампы. Образец прибора – УН 453М. Диапазон определяемых напряжений для него – от 24 В до 1,2 кВ

Важно! Перед использованием устройства надо выяснить его исправность прикосновением к рабочей фазе. Для полной уверенности, что тока нет, время испытания не должно быть меньше пяти секунд.

Есть другие индикаторы: iek оп-2э с парой светодиодов, которыми можно определять контактным и бесконтактным способом присутствие напряжения и наличие электромагнитного поля. Предел определяемого напряжения – 250 В.

Двухполюсные

Двухполюсный указатель напряжения состоит из двух рукояток с контактными щупами, которые присоединяются друг к другу посредствам изолированного проводника. На основной части прибора установлена газоразрядная лампа и сопротивление, на дополнительной – только сопротивление.

Индикатором напряжения ПИН 90М можно определять напряжение в однофазной и трехфазной сети. Если замеры производятся между фазой и нулевым проводом (землей), то происходит контроль фазного напряжения. Если между двумя фазными проводами – контроль линейного напряжения. Большое сопротивление лампочки, получаемое благодаря резистору, позволяет отсечь наводки.

Применение двухконтактного указателя напряжения ПИН 90М возможно и для цепей постоянного тока.

Другой популярный двухполюсный прибор – Контакт 55ЭМ. На корпусе главной части указателя напряжения Контакт 55ЭМ находится три светодиода, промаркированных значениями напряжения: 24, 220, 380 В. Дополнительно устройство снабжено звуковым зуммером.

Кроме светодиодов, соответствующих приблизительным показателям напряжения, Контакт 55ЭМ имеет еще электродный контакт (Ph) со светодиодной сигнализацией для определения фазного или нулевого провода.

Чтобы проконтролировать напряжение от постоянного источника, у указателя напряжения Контакт 55ЭМ в том же ряду светодиодов имеется еще один с обозначением «-», что позволяет определить «плюсовой» и «минусовой» провод. При касании основным контактным щупом «минуса», а вспомогательным «плюса» он загорится.

Важно! Недопустимо применять контрольные лампы для выяснения наличия напряжения в низковольтных цепях. Пользоваться можно только указателем напряжения.

Высоковольтные устройства

При подготовке рабочих мест на высоковольтном оборудовании производится заземление частей электроустановок. Перед этим обязательно проверяется отсутствие напряжения высоковольтным указателем.

Указатель высокого напряжения состоит из:

  • контактного наконечника;
  • газоразрядной лампочки;
  • зарядного конденсатора, обеспечивающего работу лампы.

По сравнению с низковольтными приборами, высоковольтные обладают мощной изолирующей частью, которая имеет резьбовое соединение с рукоятью. Минимально допустимые габариты изолирующей части:

  • 1-10 кВ: изолирующая часть – 23 см, рукоять – 11 см;
  • 10-20 кВ: 32 см и 11 см;
  • 35 кВ: 51 см и 12 см;
  • 110 кВ: 140 см и 60 см;
  • 110-220 кВ: 250 см и 80 см.

Указателем напряжения УВН 10 проверяют напряжение до 10 кВ.

Важно! Напряжение, при котором загорается лампочка указателя высокого напряжения УВН 10, составляет 0,25 от сетевого напряжения.

Порядок работы с указателем высокого напряжения УВН 10:

  1. Соединяются рукоять и изолирующая часть прибора;
  2. Внешним осмотром проверяется целостность изолирующей части на присутствие расслоений, трещин и прочих механических повреждений.
  3. Надеваются диэлектрические перчатки, испытанные и проверенные внешним осмотром. Без перчаток пользование прибором запрещается;
  4. Проверяется исправность УВН 10 приближением к частям электрооборудования, где присутствует напряжение. Иногда для проверки используют специальный переносной прибор;

Важно! Держать указатель допускается строго до ограничивающего рукоять кольца.

  1. Прикоснуться контактным наконечником к испытываемым частям. Если наблюдается свечение лампы, то приближаться к этой установке недопустимо.

Аналогичная конструкция у другого часто используемого указателя напряжения УВН 80. Применяют УВН 80 также до 10 кВ.

Указатели напряжения для проверки совпадения фаз (УВНФ) 6-10 кВ отличаются от обычных устройств. Они состоят из главной части, являющейся указателем, и дополнительной, оснащенной контактным щупом и резистором. Обе части соединяются проводом. В процессе проведения фазировки на коммутационном аппарате (выключателе) делают разрыв цепи, а на его контакты с двух сторон подают напряжение. Затем наконечниками указателя касаются однополюсных контактов по обе стороны разрыва. Свечение лампы указывает на несовпадение фаз. Отсутствие свечения говорит о правильности подсоединения фаз.

Указатели напряжения - Справочник химика 21

    Для определения наличия напряжения и сети применяются различные указатели напряжения. [c.140]

    Основные изолирующие средства способны длительно выдерживать рабочее напряжение электроустановки и позволяют работать на токоведущих, частях, находящихся под напряжением, касаться их. К этим средствам относятся изолирующие и электроизмерительные клещи, указатели напряжения, а в установках до 1000 В, кроме того, диэлектрические перчатки и инструмент с изолирующими рукоятками. [c.67]


    Указатель напряжения (изолирующая часть). ...... 5 110 1 раз в год 1 раз в 6 мес. [c.68]

    Перед началом всех видов работ на электроустановках со снятием напряжения необходимо проверить отсутствие напряжения на участке работы. Проверку на отсутствие напряжения между всеми фазами, каждой фазой и землей и каждой фазой и нулевым проводом на отключенной части электроустановки должен осуществлять оперативный персонал после вывешивания предупредительных плакатов. Для проверки пользуются указателем напряжения, рассчитанным на соответствующее линейное напряжение сети. Необходимо предварительно проверить исправность указателя напряжения. Для этого его подносят к токоведущим частям, находящимся под напряжением. Исправность указателя и отсутствие напряжения проверяют в диэлектрических перчатках. Постоянные ограждения снимают или открывают перед проверкой отсутствия напряжения. [c.80]

    При проведении работ на токоведущих частях, находящихся под напряжением, с использованием основных защитных изолирующих средств (оперативных и измерительных штанг, штанг для чистки изоляции, указателей напряжения, изолирующих и токоизмерительных клещей и др.) необходимо  [c.88]

    БП-1-24. При производстве работ на токоведущих частях, находящихся под напряжением, при помощи основных защитных изолирующих средств (оперативные и измерительные штанги, штанги для чистки изоляции, указатели напряжения, изолирующие и токоизмерительные клещи и др.) необходимо  [c.133]

    БП-2-22. Проверка отсутствия напряжения в электроустановках напряжением до 110 ке включительно должна производиться при помощи указателя напряжения. [c.137]

    Если проверенный таким путем указатель напряжения был уронен или подвергался толчкам и ударам, то применять его без повторной проверки запрещается. [c.137]

    БП-2-23. В распределительных устройствах напряжением 3,5—220 кв при отсутствии специального указателя напряжения можно проверить отсутствие напряжения изолирующей штангой, пригодной для использования в электроустановках указанного напряжения, приближая ее рабочую часть к токоведущим частям. Об отсутствии напряжения можно судить по отсутствию потрескивания и искр. [c.137]

    В открытых распределительных устройствах напряжением до 220 ке проверять отсутствие напряжения указателем напряжения или штангой допускается только в сухую погоду. Проверку отсутствия напряжения в сырую погоду допускается производить тщательным прослеживанием схемы в натуре. [c.137]


    БП-2-24. Заземление указателей напряжения не допускается, за исключением случаев проверки отсутствия напряжения, производимой с деревянных опор илп с лестниц, когда без заземления эти приборы могут не действовать, несмотря на наличие напряжения. [c.138]

    БП-2-25. Проверка отсутствия напряжения до 1000 в производится указателем напряжения или переносным вольтметром применение контрольных ламп допускается при линейном напряжении до 220 в включительно. [c.138]

    Изолирующая штанга Указатель напряжения Изолирующие клещи [c.162]

    Указатель напряжения Диэлектрические перчатки Диэлектрические галоши Диэлектрические коврики Защитные очки Противогаз [c.162]

    Для проверки наличия напряжения на отдельных участках цепи используют переносные указатели напряжения. [c.286]

    При настройке прибора подсоединяют, соблюдая полярность, аккумулятор на 2—4 в, нормальный элемент 1 и гальванометр 2. Принимая во вни.чание высокую чувствительность этого прибора, рекомендуется применять зеркальные гальванометры чувствительностью до 10 а. По таблицам находят значение э. д. с. нормального элемента при температуре опыта и устанавливают это значение на указателе напряжения 7. Нажимая кнопку 8 ключа гальванометра с меткой 50 ООО , следят за отклонением зайчика гальванометра. Он должен отклоняться вправо от нуля щкалы. Передвигают регулятор напряжения 3 до тех пор, пока зайчик гальванометра не перейдет через нуль, а затем передвигают регулятор на одно деление обратно. Повторяют такую же операцию с регулятором напряжения 4, затем 5 и б. При работе на последних двух регуляторах пользуются ключом 9 гальванометра [c.409]

    Переносные указатели, напряжения и токоизмерительные клещи (контрольные лампы, индикатор тока). [c.241]

    В электроустановках напряжением выше 1000 В основными защитными средствами являются оперативные и измерительные штанги, изолирующие токоизмерительные клещи указатели напряжений и изолирующие устройства и приспособления для ремонта (изолирующие лестницы, площадки). [c.199]

    Для электроустановок до 1000 В основные защитные средства— диэлектрические перчатки, инструмент с изолированными ручками, указатели напряжения и изолирующие клещи дополнительные защитные средства — диэлектрические калоши, резиновые коврики и изолирующие подставки. [c.199]

    Основными защитными средствами считают те, изоляция которых может выдерживать рабочее напряжение установки при длительном прикосновении к токоведущим частям. К основным средствам относят изолирующие штанги и клещи, указатели напряжения, и тока, а в установках с напряжением до 1000 В, кроме того, монтерский инструмент с изолированными рукоятками и диэлектрические перчатки. [c.215]

    Указатели напряжения применяют при обслуживании и ремонте электрических устройств для проверки наличия или отсутствия напряжения без определения его величины. [c.216]

    В электроустановках напряжением до 10 кВ для быстрого измерения тока в проводнике без его разъединения используют токоизмерительные клещи, включающие трансформатор тока и измерительный прибор. В установках до 500 В применяют указатели, работающие на принципе протекания активного тока (вольтметры), или указатели (индикаторы) с неоновой лампочкой. В установках до 220 В указателем напряжения обычно служит переносная контрольная лампа с контактами, заключенная в изолирующий футляр с прорезью для светового сигнала. [c.216]

    Указатели напряжения или приборы для обнаружения тока в цепи применяют при обслуживании и ремонте электрических устройств. [c.220]

    Персонал, ведущий работы в электроустановках защиты, должен быть снабжен защитными средствами, обеспечивающими безопасность их обслуживания. Рекомендуется основные защитные средства, применяемые в электроустановках напряжением до 1000 В (диэлектрические перчатки, инструмент с изолированными рукоятками, указатель напряжения и защитные очки) выдавать в индивидуальное пользование. Дополнительные защитные изолирующие средства (диэлектрические галоши и коврики, изолирующие подставки) входят в инвентарное имущество. Распределение и комплектование защитных изолирующих средств должно быть зафиксировано в списках, утвержденных главным инженером предприятия (проектно-изыскательской или пусконаладочной организации). [c.233]

    Указатель напряжения Изолирующие клещи Диэлектрические перчатки Диэлектрические галоши Изолирующая подставка или диэлектрический ковер [c.205]

    Указатель напряжения до и выше 1000 В [c.206]

    Указатель напряжения для фазировки [c.206]

    Указатель напряжения выше 1000 В 1 [c.206]

    В местах хранения защитных средств должны быть их перечни. Необходимо предусмотреть крючки или кронштейны для штанг, клещей, переносных заземлений, плакатов и знаков безопасности, шкафчики, стеллажи для перчаток, бот, галош, диэлектрических ковров, колпаков, изолирующих накладок и подставок, рукавиц, предохранительных поясов и канатов, защитных очков, противогазов, указателей напряжения и т. д. [c.208]

    Указатели напряжения выше 1000 В с газоразрядной лампой  [c.211]

    При обслуживании и ремонте электрических устройств бывает необходимо обнаружить, имеется ли на них напряжение. Для этой цели применяются указатели напряжения. Для напряжений до 220 В указателем является контрольная лампа, заключенная в изолирующий футляр с проводами, на концах которых имеются изолированные ручки с контактами. Указатель для высоких напряжений представляет собой длинную бакелитовую трубку с неоновой лампой - на конце, зажигающейся в электрическом поле даже без прикосновения к оборудоваию, находящемуся под напряжением. Само собой разумеется, что проверять наличие напряжения прикосновением руки категорически запрещается. [c.228]

    Электрик проверяет еще раз отключенность пускателя, отключает рубильник или снимает предохранительные вставки в силовой цепи к цепи управления пускателем, проверяет отсутствие напряжения в цепи указателем напряжения, проверяет исправность блокировки дверцы ограждения. [c.77]

    Непосредственно перед прпменепнем указателя напряжения его исправность должна быть проверена путем приближения к токоведущим частям, расположенным вблизи и заведомо находящимся под напряжением. Исправность указателя напряжения может быть проверена также при помощи специального прибора. [c.137]

    При отсутствии поблизости токоведущих частей, заведомо находящихся под напряжением, или иной возможности проверить псцравность указателя напряжения на месте работы допускается предварительная его проверка в другой электроустановке. [c.137]

    Допускается также проверка указателя напряжения или другого прибора (вольтметра пли контрольной лампы) при помощи специального прибора. Указатель иаиряжения или другой прибор (вольтметр пли контрольная лампа), применяемый для проверки отсутствия напряжения, должен быть рассчитан на номинальное линейное папряжсиие электроустановки. [c.138]

    Указатели напряжений или приборы для обнаружения тока А цени применяют при обслуживании и ремонте электрических устройств. Для напряжений до 220 В индикаторами служат обычно койтрольные лампы (с контактами), заключенные в изолирующий футляр. Провода выводимые из футляра, имеют длину не менее 0,5 м и хорошо изолированы на их концах находятся изолирующие ручки с электродами. [c.200]

    Для защиты от поражения током персонала, обслуживающегср электрические установки, применяют изолирующие штанги и клещи, инструмент с изолированными рукоятками, диэлектрические-перчатки, боты и галоши, диэлектрические коврики и дорожки,, изолирующие подставки, переносные указатели напряжения и тока, временные заземления, переносные ограждения и предупредительные плакаты и надписи. [c.215]

    Основными являются изолирующие защитные средства, способные надежно выдерживать рабочее напряжение электроустановки и допускающие касание токоведущих частей, находящихся под напряжением-. В электроустановка.х напряжением да 1000 В к основным изолирующим защитны.м средствам относятся оперативные штанги и токоизмершельиые клещи, диэ.пект-рические перчатки, инструме1- т с и олирующими ручками и указатели напряжения. [c.262]

    В электроустановках напряжением выше 1000 В к основным электрозащитным средствам для работы относятся изрлирую-щие штанги, изолирующие и электроизмерительные клещи, указатели напряжения, указатели напряжения для фазировки, изолирующие устройства и приспособ 1еция для ремонтных работ (изолирующие лестницы, площадкр, тяги, канаты, корзины телескопических выщек и др.). [c.203]

    Указатель напряжения до 1000 В Переносные заземления, в том числе штанга с дугогасяшпм устройством для пофазного ремонта В Л и штанга для заземления тросов ВЛ Указатель напряжения для фазировки Диэлектрические перчатки Диэлектрические боты Предохранительные монтерские пояса и страховочные канаты Защитные очки [c.207]


Как пользоваться вольтметром или мультиметром: обучение ученика

Проверка напряжения выполняется просто. Для тех из вас, кто плохо знаком с электрическими испытаниями, мы спросили нашего профессионального профессионала, как они могут научить ученика пользоваться вольтметром или мультиметром. Как только вы научитесь пользоваться мультиметром, вы сможете перейти к поиску и устранению неисправностей в электросети, проверке питания в розетках, проверке целостности цепи и многому другому.

Краткое описание статьи
  • На практике вольтметры и мультиметры одинаковы
  • Установите режим и (если применимо) диапазон
  • Вставьте щупы в инструмент
  • Прикоснитесь / вставьте наконечники щупов к розетке / переключателю / device / etc

Мультиметры имеют те же функции, что и вольтметры, но также проверяют ток, сопротивление и целостность цепи.Иногда, с правильными зондами и датчиками, мультиметры также собирают дополнительную информацию, например температуру.

Возвращаясь к вольтметру или вольтметру, он измеряет разность электрических потенциалов между двумя узлами электрической цепи. По общему признанию, это звучит довольно сложно и технически. Однако для того, чтобы овладеть им, нужно всего несколько шагов.

Вольтметр или мультиметр?

Перво-наперво, вольтметры обычно работают как аналоговые устройства. Почти каждый Pro в какой-то момент устраняет неполадки с помощью мультиметра.Вы можете приобрести базовый менее чем за 20 долларов, и они гораздо более доступны. Существуют также цифровые вольтметры, которые просто выдают цифровые показания вместо использования шкалы. В этой статье предположим, что вы хотите использовать мультиметр.

Как использовать вольтметр: Найдите свою настройку

Установите циферблат

Почти каждый вольтметр или мультиметр использует большой диск для установки режима. На этой шкале настройки напряжения будут обозначены либо V ~, который будет измерять напряжение переменного тока (переменного тока), либо V- для измерения постоянного напряжения (постоянного тока).Иногда производители комбинируют эти режимы. В бытовых цепях и розетках используется переменный ток, а в батареях и портативная электроника - постоянный ток.

Он отличается от бесконтактного тестера напряжения, такого как двухдиапазонный NCVT Southwire, который издает звуковой сигнал только при приближении к цепи, находящейся под напряжением.

На мультиметрах с ручной настройкой диапазона установите шкалу выше максимального ожидаемого напряжения. Многие из этих измерительных инструментов имеют несколько опций, предназначенных для различных напряжений. Это изменяет чувствительность измерителя, позволяя проводить измерения без повреждения инструмента.Если инструмент не показывает настройки диапазона, ваш вольтметр, вероятно, использует функцию автоматического выбора диапазона.

Если в вашем измерителе отсутствует функция автоматического выбора диапазона, не беспокойтесь, просто установите его выше ожидаемого напряжения. Например, если вы планируете проверить настенную розетку (в США), которая работает около 120 В, установите измеритель на 200 В ~. Если вы не знаете, чего ожидать, установите максимальное напряжение на измерителе.

Просто для вашего собственного назидания, бытовые аккумуляторы обычно работают при напряжении 9 В постоянного тока или ниже, а полностью заряженный автомобильный аккумулятор - до 12 В.6 В постоянного тока. Генератор обычно заряжает аккумулятор автомобиля на 12 В при напряжении ~ 14 В.

Примечание редактора: При тестировании аккумуляторов электроинструмента вольтметр показывает, что аккумуляторные блоки на 18 В и 20 В макс выдают точно такое же напряжение .

Установка тестовых проводов мультиметра

Мультиметр включает в себя как минимум два измерительных провода, один красный и один черный. У каждого из них есть зонд на одном конце и металлический разъем с пластиковой крышкой на другом. Последние вставьте в соответствующие цветные гнезда на вашем мультиметре.

Гнездо черного цвета всегда подключается к порту с пометкой «COM» (общий). При измерении напряжения красный штекер подключается к отверстию с буквой V.

См. Ниже информацию об измерении тока (в амперах).

Измерение напряжения

Безопасность прежде всего

Безопасность является ключевым моментом при обучении использованию тестера напряжения. Когда имеешь дело с электричеством, не нужно много времени, чтобы остановить сердце. Прикасаясь к цепи под напряжением, держите пальцы подальше от металлических щупов.Кроме того, не допускайте соприкосновения зондов друг с другом во время использования в цепях под напряжением.

Заклинивание металлических щупов в горячих выходах

В основном, вы тестируете цепи, подключая провода параллельно. Следуя предыдущему примеру тестирования розеток, возьмите черный (отрицательный) тестовый провод и вставьте его в большую вертикальную прорезь розетки. На большинстве черных зондов есть удерживающая выпуклость, которую вы вставляете и отпускаете.

Затем прикоснитесь красным проводом к положительному отверстию.Это будет меньшее вертикальное отверстие на розетке 120 В 15 А. Проверьте показания счетчика. Вы должны получить значение около 120 В. Однако, если вы получите показание перегрузки («OL» или «1»), вам нужно будет увеличить диапазон на вашем мультиметре.

Тестирование батарей

Эта процедура также довольно проста. На батарее мультиметр должен измерять напряжение постоянного тока (V-). Прикоснитесь черным проводом тестера напряжения к отрицательной клемме, а красный провод к положительной клемме.Если на вашем глюкометре нет показаний, проверьте, есть ли на нем переключатель с надписью DC + или DC-. Если это так, поменяйте положение. Если этого не произошло, поменяйте местами красный и черный щупы.

Все еще не считываете? Уменьшите настройку напряжения на один шаг, пока не сделаете это.

Измерение тока (в амперах)

Вы заметите на мультиметре еще две точки для измерения тока (в амперах). При измерении тока необходимо понимать две основные вещи.

  1. Вы всегда измеряете ток последовательно с нагрузкой
  2. Вам необходимо установить мультиметр на правильную настройку, в том числе вставив щупы в соответствующие порты

Соблюдайте инструкции по максимальной величине тока метр может справиться.Если вы этого не сделаете или подключитесь не к тому порту, вы можете перегореть внутренний предохранитель или даже поджарить глюкометр.

Как большинство людей жарят свой мультиметр

В большинстве случаев мы слышали о том, что люди жарят свой мультиметр, они измеряют ток без нагрузки. Это означает, что они устанавливают свой измеритель на Ампер, подключают красный щуп к точке с отметкой 10А ... и затем быстро вставляют наконечники пробника в розетку или иным образом параллельно с сильноточной цепью.

Вот твой счетчик взорвался. Вы только что приложили нагрузку 0 Ом к сильноточному источнику питания.Всегда измеряйте ток последовательно с нагрузкой. Это означает, что вы размещаете глюкометр последовательно с горячей ногой.

Напряжение - это своего рода измерение «потенциала». Это то, что есть в наличии. Тока на самом деле не существует, пока вы не создадите для него нагрузку. Чего вы никогда не хотите делать, так это создавать нагрузку с нулевым сопротивлением (ваш измеритель).

Обертывание

Ясно, как грязь? Хороший. Если вы больше ничего не помните, то обычно вы измеряете напряжение только непосредственно в розетке. С правильным оборудованием вы можете безопасно протестировать любую цепь вокруг дома или в машине.Какие из ваших лучших практик? Оставьте нашим ученикам совет о том, как пользоваться вольтметром, ниже!

Как использовать тестер напряжения: Краткое руководство

«Сделай сам» почти НИКОГДА не касается электромонтажных работ. Это потому, что для большинства электромонтажные работы немного загадочны, и мы боимся того, чего не знаем. Не говоря уже о том, что существует вероятность поражения электрическим током, чего среднестатистические домовладельцы, не являющиеся опытными торговцами, стараются избегать.

Безусловно, если вы не являетесь квалифицированным электриком, есть работы, которых следует избегать, всегда полагаясь на профессионалов.Тем не менее, для небольших электрических работ по дому вам может быть трудно найти квалифицированного электрика, готового запланировать остановку в вашем доме, поскольку это не принесет им много денег.

Рутинные работы, такие как замена розетки или осветительной арматуры, управляемы и безопасны, если вы уважаете действительность и имеете подходящие инструменты. Самый важный из этих инструментов - тестер напряжения.

В этой статье мы расскажем о различных типах тестеров напряжения, представленных на рынке, и о том, как правильно их использовать, чтобы не попасть в ландшафтное освещение.

Бесконтактный тестер напряжения

Бесконтактный тестер напряжения - самый безопасный способ убедиться в отключении питания. Самое приятное то, что с этим инструментом нечего бояться, так как вам никогда не придется прикасаться к проводам, отсюда и название.

Получить здесь

Бесконтактный тестер выглядит как небольшой маркер. Он работает, загораясь, пищит или комбинируя и то, и другое при контакте с токоведущим проводом или розеткой.Чтобы увидеть бесконтактный тестер в действии, посмотрите эту демонстрацию видео от Klein Tools.

При работе на торговых точках:

Отключить питания от розетки. Вы можете сделать это, разместив электрическую сеть соответствующей комнаты на блоке выключателя. Ящики для выключателей обычно находятся в подвале вашего дома. Иногда их ставят в гаражи.

Вставьте носик тестера в узкую щель розетки. Более узкий медленный - это тот, который подключен к горячему или токоведущему проводу.

Тестер загорится или подаст звуковой сигнал, если питание не было отключено. Это означает, что вы не отключили правый выключатель.

Как только вы найдете розетку под напряжением, вытащите розетку из ее выреза. Задвиньте тестер глубоко в коробку, чтобы проверить наличие других горячих проводов. Это могут быть провода, идущие к другим электроприводам по всему дому, пути которых пересекаются с этим переключателем. Найдите их и отключите выключателем.

При работе с выключателями и соответствующими светильниками:

Выключите питание на главной панели, затем проверьте свет, на который включается выключатель, чтобы убедиться, что вы отключили правильный выключатель.

Снимите крышку , открыв клемму провода, которая идет к переключателю, и прижмите носик тестера к каждому проводу на клемме. Если в вырезе несколько переключателей, обязательно проверьте все.

Снимите лампочку с приспособления , которое соответствует выключателю, который вы только что проверили. Прижмите носик тестера к нижней части гнезда для определения напряжения. При этом убедитесь, что переключатель находится в положении «включено».

Отвинтите приспособление от стены или потолка, где оно закреплено, обнажая провода источника.Проверьте их таким же образом, прижимая наконечник тестера к каждому проводу.

PRO СОВЕТ: Бесконтактные тестеры напряжения питаются от батарей. Дважды проверьте, есть ли в вашем тестере свежие батареи, прежде чем начинать проверку на наличие горячих проводов. Тестер с разряженными батареями не подаст сигнал, если провод горячий.

Тестер цепей

Тестер цепей в основном используется для проверки правильности работы цепи розетки. Электрический кодекс требует, чтобы любая розетка переменного тока нуждалась в подключении к нейтрали и заземлению под напряжением.В некоторых старых домах розетки не подключены к заземленной системе. Вы узнаете незаземленную розетку как двухконтактную или как розетку без нижней центральной розетки.

Получите это здесь

Это не означает, что провод заземления не существует. Часто тестеры цепей используются для определения того, заземлена ли розетка или есть ли у нее потенциал для заземления, исходя из того, что находится за розеткой в ​​вырезе. Вы также можете проверить заземление в трехконтактной розетке через третью розетку, как показано в этом видео.

Тестер цепей состоит из двух тестеров проводов, красного и черного соответственно, подключенных к цифровому дисплею. Когда провода тестера касаются соответствующих проводов розетки, цифровой дисплей загорается и сообщает вам напряжение.

Испытательный полигон:

Отключите питание розетки и подтвердите с помощью бесконтактного тестера.

Снимите крышку и отсоедините нейтральные провода в коробке.Они не будут подключаться к розетке или самому переключателю, а будут собраны где-то в коробке.

Отсоедините присоединенные провода и раздвиньте их концы. Убедитесь, что концы не соприкасаются.

Как только вы это сделаете и провода будут оголены, снова включите источник питания . Бесконтактным тестером проверьте, какой из проводов горячий.

Коснитесь горячего провода одним из проводов тестера цепей , а заземляющего провода другим проводом.Заземляющий провод будет либо зеленым, либо медным.

Если розетка заземлена должным образом, на тестере загорится индикатор, показывающий напряжение цепи, обычно 120.

Заключение

Электрики, которые давно уже давно, первыми скажут вам, что электричество нужно не бояться, а уважать. Лучший способ оплатить электричество в вашем доме и спастись от удара - это использовать некоторую комбинацию бесконтактных тестеров и тестеров цепей при работе с выключателями, розетками и освещением.

Бесконтактный тестер - лучший инструмент для двойной проверки отключения питания, когда вы работаете внутри розеток или распределительных коробок и на соответствующих приспособлениях. Используйте тестеры цепей для определения проводов, находящихся под напряжением, чтобы вы знали, что куда идет при изменении проводки, и чтобы проверить, что все цепи в вашем доме правильно заземлены и соответствуют требованиям.

Как использовать тестер цепей (с изображениями)

Используйте тестер цепей с двумя выводами для проверки напряжения. Поместите один вывод на провод под напряжением / под напряжением (обычно черный, но может быть любого цвета, кроме зеленого или белого), а другой - на нейтральный (белый) или заземляющий (зеленый или медный) провод, и загорится индикатор тестера.Это подтверждает, что у вас хорошая, полная схема. Если нет света, значит цепь неисправна или питание отключено.

Если вы живете в старом доме, используйте тестер цепей, чтобы проверить, что все провода заземления (обычно зеленые или голые медные) действительно подключены к земле. Это необходимо при замене старых незаземленных выключателей на новые с заземлением.

Вот простой способ проверить заземляющий провод:
- Отключите питание коммутатора на главной панели и проверьте с помощью тестера напряжения
- Отсоедините нейтральные провода (можно оставить их связанными)
- Отсоедините провода от коммутатора и согните их так, чтобы они не касались друг друга
- Включите питание на главной панели и используйте тестер напряжения, чтобы определить горячий провод
- Проверьте тестер цепей, прикоснувшись одним выводом к горячему проводу (осторожно !), а один - на нейтральный провод.Если он загорается, тестер исправен.
- Проверьте заземляющий провод, прикоснувшись к нему одним проводом, а другим - к горячему проводу. Световой индикатор указывает на то, что провод заземлен правильно.

Если вы работаете с металлической коробкой без заземляющего провода, проверьте, может ли сама коробка служить заземлением. Следуйте описанной выше процедуре, но на последнем этапе коснитесь одним выводом коробки, а другим - горячей проволоки. Свет означает, что коробка заземлена; в противном случае вам нужно будет проконсультироваться с электриком или другим специалистом, чтобы помочь вам правильно заземлить коробку.

Следуйте аналогичной процедуре при работе с металлическими коробками, в которых заземляющий провод не входит в коробку. В этом случае вы хотите узнать, заземлен ли сам металлический ящик (через кабелепровод или другим способом) и, следовательно, будет ли он служить требуемым заземлением.

Предупреждение : будьте осторожны с проводами под напряжением! Не прикасайтесь к горячей проволоке и не позволяйте ей касаться чего-либо еще. Обязательно удерживайте изолированную часть выводов тестера во время использования и выключите цепь как можно скорее после тестирования.

Для получения дополнительной информации о электрических проектах посетите Семейный разнорабочий - Электрооборудование

- Сделано мастерами DIY журнала The Family Handyman Magazine

Как пользоваться мультиметром

Добавлено в избранное Любимый 55

Измерение напряжения

Для начала измеряем напряжение на батарее AA: Подключите черный щуп к COM , а красный щуп к мАВОм .Установите мультиметр на «2V» в диапазоне постоянного тока. Практически вся портативная электроника использует постоянный ток, а не переменный ток. Подключите черный щуп к заземлению аккумулятора или к «-», а красный щуп к питанию или к «+». Слегка прижмите щупы к положительной и отрицательной клеммам батареи AA. Если у вас новая батарея, вы должны увидеть на дисплее около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Если вы измеряете напряжение постоянного тока (например, аккумулятор или датчик, подключенный к Arduino), вы хотите установить ручку там, где V имеет прямую линию.Напряжение переменного тока (например, выходящее из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним). Если вы возитесь с переменным током, мы рекомендуем вам приобрести бесконтактный тестер, а не использовать цифровой мультиметр.

Используйте V с прямой линией для измерения напряжения постоянного тока

Используйте V с волнистой линией для измерения напряжения переменного тока

Что произойдет, если поменять местами красный и черный щупы? Показания мультиметра просто отрицательные.Ничего страшного не происходит! Мультиметр измеряет напряжение относительно общего щупа. Какое напряжение на «+» батареи по сравнению с общим или отрицательным контактом? 1,5 В. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на "-" батареи по сравнению с нашим новым нулем? -1,5 В!

Теперь давайте построим простую схему, чтобы продемонстрировать, как измерять напряжение в реальных условиях. Схема представляет собой просто 1 кОм; и синий сверхяркий светодиод с питанием от модуля питания SparkFun Breadboard.Для начала давайте убедимся, что схема, с которой вы работаете, правильно запитана. Если ваш проект должен быть на 5 В, но меньше 4,5 В или больше 5,5 В, это быстро даст вам указание на то, что что-то не так, и вам может потребоваться проверить ваши силовые соединения или проводку вашей цепи.

Измерение напряжения на стержне источника питания.

Установите ручку в положение «20V» в диапазоне постоянного тока (рядом с диапазоном напряжения постоянного тока отображается буква V с прямой линией).Мультиметры обычно не поддерживают автоматический выбор диапазона. Вы должны установить мультиметр на диапазон, который он может измерять. Например, 2V измеряет напряжения от до 2 вольт , а 20V измеряет напряжения от до 20 вольт . Поэтому, если вы измеряете аккумулятор на 12 В, используйте настройку 20 В. Система 5В? Используйте настройку 20 В. Если вы установите его неправильно, вы, вероятно, увидите, как экран счетчика изменился, а затем прочитал «1».

С некоторой силой (представьте, что воткнули вилку в кусок жареного мяса) надавите зондами на два открытых куска металла.Один зонд должен контактировать с GND-соединением. Один зонд для подключения VCC или 5 В.

Мы также можем протестировать различные части схемы. Эта практика называется узловым анализом и является основным строительным блоком в анализе цепей. Измеряя напряжение в цепи, мы можем увидеть, сколько напряжения требуется каждому компоненту. Давайте сначала измерим всю схему. Измеряя, откуда напряжение поступает на резистор, а затем на землю светодиода, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Затем мы можем увидеть, какое напряжение потребляет светодиод. Это то, что называется падением напряжения на светодиодах. Если сейчас это не имеет смысла, не бойтесь. Это позволит вам больше исследовать мир электроники. Важно отметить, что можно измерять различные части схемы для анализа схемы в целом.

Для свечения этого светодиода используется 2,66 В имеющегося источника питания 5 В. Это ниже, чем прямое напряжение, указанное в таблице данных, из-за того, что схема имеет только небольшое количество тока, проходящего через нее, но об этом чуть позже.

Перегрузка

Что произойдет, если вы выберете настройку напряжения, слишком низкую для напряжения, которое вы пытаетесь измерить? Ничего плохого. Счетчик просто отобразит 1. Это счетчик пытается сказать вам, что он перегружен или находится вне диапазона. Все, что вы пытаетесь прочитать, слишком много для этой конкретной обстановки. Попробуйте установить ручку мультиметра на более высокое значение.

Показание 5 В в этой цепи слишком много для настройки 2 В на мультиметре.

Ручка выбора

Почему ручка счетчика показывает 20 В, а не 10 В? Если вы хотите измерить напряжение менее 20 В, выберите настройку 20 В. Это позволит вам читать от 2,00 до 19,99 .

Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В.

Предупреждение! В общем, придерживайтесь цепей постоянного тока (настройки мультиметра с прямыми линиями, а не кривыми линиями).Большинство мультиметров могут измерять системы переменного тока (переменного тока), но цепи переменного тока могут быть опасными. Настенная розетка с переменным током или «сетевым напряжением» - это то, что может вас здорово вывести из строя. ОЧЕНЬ бережно относитесь к AC. Если вам нужно проверить, включена ли розетка, используйте тестер переменного тока. На самом деле, единственный раз, когда нам нужно измерить переменный ток, это когда у нас есть розетка, которая работает забавно (действительно ли она на 110 В?), Или если мы пытаемся управлять нагревателем (например, горячей плитой). Не торопитесь и дважды проверьте все, прежде чем проверять цепь переменного тока.

← Предыдущая страница
Типы датчиков

Как пользоваться мультиметром

Добавлено в избранное Любимый 55

Введение

Итак ... как пользоваться мультиметром? Из этого туториала Вы узнаете, как использовать цифровой мультиметр (DMM), незаменимый инструмент, который можно использовать для диагностики цепей, изучения электронных устройств других людей и даже тестирования батареи.Отсюда и название «мульти» - «метр» (множественное измерение).

Основные параметры, которые мы измеряем, - это напряжение и ток. Мультиметр также отлично подходит для некоторых базовых проверок работоспособности и устранения неполадок. Ваша схема не работает? Переключатель работает? Поставь на него счетчик! Мультиметр - ваша первая защита при поиске и устранении неисправностей в системе. В этом руководстве мы рассмотрим измерение напряжения, тока, сопротивления и целостности цепи.


Рекомендуемая литература

Эти концепции могут быть полезны в этом руководстве:

На протяжении всего руководства мы будем использовать SparkFun VC830L, но эти методы должны применяться к большинству мультиметров.

Цифровой мультиметр - базовый

В наличии TOL-12966

Цифровой мультиметр (DMM) - незаменимый инструмент в арсенале каждого энтузиаста электроники. Цифровой мультиметр SparkFun, h…

21 год

Видео

Ищете мультиметр, который подходит именно вам?

Мы вас прикрыли!

Цифровой мультиметр - базовый

В наличии TOL-12966

Цифровой мультиметр (DMM) - незаменимый инструмент в арсенале каждого энтузиаста электроники.Цифровой мультиметр SparkFun, h…

21 год

Умный тестер SMD

Осталось всего 12! TOL-10829

Этот умный тестер SMD представляет собой по сути пару мультиметрового пинцета. Это позволяет устранять неисправности в цепях с малым SMD p…

. 1

Детали мультиметра

Мультиметр состоит из трех частей:

  • Дисплей
  • Ручка выбора
  • Порты

Дисплей обычно имеет четыре цифры и возможность отображения отрицательного знака.Несколько мультиметров оснащены дисплеями с подсветкой для лучшего обзора в условиях низкой освещенности.

Ручка выбора позволяет пользователю настроить мультиметр на считывание различных значений, таких как ток в миллиамперах (мА), напряжение (В) и сопротивление (& Ом;).

Два датчика вставляются в два порта на передней панели устройства. COM означает «общий» и почти всегда подключается к заземлению или «-» цепи. Зонд COM обычно черный, но нет никакой разницы между красным и черным зондом, кроме цвета. 10A - специальный порт, используемый при измерении больших токов (более 200 мА). мАВΩ - это порт, к которому обычно подключается красный зонд. Этот порт позволяет измерять ток (до 200 мА), напряжение (В) и сопротивление (& Ом;). Зонды имеют разъем типа банан на конце, который подключается к мультиметру. С этим измерителем будет работать любой зонд с банановой пробкой. Это позволяет использовать различные типы датчиков.

Использование мультиметра для проверки напряжения LiPo батареи.


Типы датчиков

Для мультиметров доступно множество различных типов щупов. Вот несколько наших любимых:

  • Зажимы типа «банан» для «аллигатора»: это отличные кабели для подключения к большим проводам или контактам на макетной плате. Подходит для проведения долгосрочных испытаний, когда вам не нужно удерживать зонды на месте, пока вы манипулируете схемой.
  • Banana to IC Hook: крючки IC хорошо работают с меньшими ИС и ножками ИС.
  • Banana to Tweezers: Пинцет удобен, если вам нужно протестировать компоненты SMD.
  • Банан для проверки зондов: если вы когда-нибудь сломаете зонд, их будет дешево заменить!

Кабели с крючками от банана до IC

В наличии CAB-00506

Это различные кабели с выводами для подключения к мультиметрам, источникам питания, осциллографам, генераторам функций и т. Д.Кабели…

7

Кабель от банана к аллигатору

В наличии CAB-00509

Это различные кабели с выводами для подключения к мультиметрам, источникам питания, осциллографам, генераторам функций и т. Д.Кабели…

2

Измерение напряжения

Для начала измеряем напряжение на батарее AA: Подключите черный щуп к COM , а красный щуп к мАВОм . Установите мультиметр на «2V» в диапазоне постоянного тока. Практически вся портативная электроника использует постоянный ток, а не переменный ток.Подключите черный щуп к заземлению аккумулятора или к «-», а красный щуп к питанию или к «+». Слегка прижмите щупы к положительной и отрицательной клеммам батареи AA. Если у вас новая батарея, вы должны увидеть на дисплее около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Если вы измеряете напряжение постоянного тока (например, аккумулятор или датчик, подключенный к Arduino), вы хотите установить ручку там, где V имеет прямую линию.Напряжение переменного тока (например, выходящее из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним). Если вы возитесь с переменным током, мы рекомендуем вам приобрести бесконтактный тестер, а не использовать цифровой мультиметр.

Используйте V с прямой линией для измерения напряжения постоянного тока

Используйте V с волнистой линией для измерения напряжения переменного тока

Что произойдет, если поменять местами красный и черный щупы? Показания мультиметра просто отрицательные.Ничего страшного не происходит! Мультиметр измеряет напряжение относительно общего щупа. Какое напряжение на «+» батареи по сравнению с общим или отрицательным контактом? 1,5 В. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на "-" батареи по сравнению с нашим новым нулем? -1,5 В!

Теперь давайте построим простую схему, чтобы продемонстрировать, как измерять напряжение в реальных условиях. Схема представляет собой просто 1 кОм; и синий сверхяркий светодиод с питанием от модуля питания SparkFun Breadboard.Для начала давайте убедимся, что схема, с которой вы работаете, правильно запитана. Если ваш проект должен быть на 5 В, но меньше 4,5 В или больше 5,5 В, это быстро даст вам указание на то, что что-то не так, и вам может потребоваться проверить ваши силовые соединения или проводку вашей цепи.

Измерение напряжения на стержне источника питания.

Установите ручку в положение «20V» в диапазоне постоянного тока (рядом с диапазоном напряжения постоянного тока отображается буква V с прямой линией).Мультиметры обычно не поддерживают автоматический выбор диапазона. Вы должны установить мультиметр на диапазон, который он может измерять. Например, 2V измеряет напряжения от до 2 вольт , а 20V измеряет напряжения от до 20 вольт . Поэтому, если вы измеряете аккумулятор на 12 В, используйте настройку 20 В. Система 5В? Используйте настройку 20 В. Если вы установите его неправильно, вы, вероятно, увидите, как экран счетчика изменился, а затем прочитал «1».

С некоторой силой (представьте, что воткнули вилку в кусок жареного мяса) надавите зондами на два открытых куска металла.Один зонд должен контактировать с GND-соединением. Один зонд для подключения VCC или 5 В.

Мы также можем протестировать различные части схемы. Эта практика называется узловым анализом и является основным строительным блоком в анализе цепей. Измеряя напряжение в цепи, мы можем увидеть, сколько напряжения требуется каждому компоненту. Давайте сначала измерим всю схему. Измеряя, откуда напряжение поступает на резистор, а затем на землю светодиода, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Затем мы можем увидеть, какое напряжение потребляет светодиод. Это то, что называется падением напряжения на светодиодах. Если сейчас это не имеет смысла, не бойтесь. Это позволит вам больше исследовать мир электроники. Важно отметить, что можно измерять различные части схемы для анализа схемы в целом.

Для свечения этого светодиода используется 2,66 В имеющегося источника питания 5 В. Это ниже, чем прямое напряжение, указанное в таблице данных, из-за того, что схема имеет только небольшое количество тока, проходящего через нее, но об этом чуть позже.

Перегрузка

Что произойдет, если вы выберете настройку напряжения, слишком низкую для напряжения, которое вы пытаетесь измерить? Ничего плохого. Счетчик просто отобразит 1. Это счетчик пытается сказать вам, что он перегружен или находится вне диапазона. Все, что вы пытаетесь прочитать, слишком много для этой конкретной обстановки. Попробуйте установить ручку мультиметра на более высокое значение.

Показание 5 В в этой цепи слишком много для настройки 2 В на мультиметре.

Ручка выбора

Почему ручка счетчика показывает 20 В, а не 10 В? Если вы хотите измерить напряжение менее 20 В, выберите настройку 20 В. Это позволит вам читать от 2,00 до 19,99 .

Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В.

Предупреждение! В общем, придерживайтесь цепей постоянного тока (настройки мультиметра с прямыми линиями, а не кривыми линиями).Большинство мультиметров могут измерять системы переменного тока (переменного тока), но цепи переменного тока могут быть опасными. Настенная розетка с переменным током или «сетевым напряжением» - это то, что может вас здорово вывести из строя. ОЧЕНЬ бережно относитесь к AC. Если вам нужно проверить, включена ли розетка, используйте тестер переменного тока. На самом деле, единственный раз, когда нам нужно измерить переменный ток, это когда у нас есть розетка, которая работает забавно (действительно ли она на 110 В?), Или если мы пытаемся управлять нагревателем (например, горячей плитой). Не торопитесь и дважды проверьте все, прежде чем проверять цепь переменного тока.

Измерение сопротивления

Нормальные резисторы имеют цветовую маркировку. Если вы не знаете, что они означают, ничего страшного! Существует множество простых в использовании онлайн-калькуляторов. Однако, если вы когда-нибудь окажетесь без доступа в Интернет, мультиметр очень удобен для измерения сопротивления.

Выберите случайный резистор и установите на мультиметре значение 20 кОм. Затем прижмите щупы к ножкам резистора с таким же усилием, как при нажатии клавиши на клавиатуре.

Измеритель покажет одно из трех значений: 0,00 , 1 или фактическое значение сопротивления .

  • В этом случае измеритель показывает 0,97, что означает, что этот резистор имеет значение 970 Ом или около 1 кОм (помните, что вы находитесь в режиме 20 кОм или 20000 Ом, поэтому вам нужно переместить десятичный знак на три разряда вправо или 970 Ом. ).

  • Если мультиметр показывает 1 или отображает OL , значит, он перегружен. Вам нужно будет попробовать более высокий режим, такой как режим 200 кОм или режим 2 МОм (мегаом).В этом нет ничего страшного, это просто означает, что необходимо отрегулировать ручку диапазона.

  • Если мультиметр показывает 0,00 или почти ноль, то вам необходимо понизить режим до 2 кОм или 200 Ом .

Помните, что многие резисторы имеют допуск 5%. Это означает, что цветовой код может указывать на 10 000 Ом (10 кОм), но из-за несоответствий в производственном процессе резистор 10 кОм может быть от 9,5 кОм или до 10.5кОм. Не волнуйтесь, он отлично подойдет как подтягивающий или общий резистор.

Давайте опустим измеритель до следующего минимального значения, 2 кОм. Что случилось?

Не так много изменилось. Поскольку этот резистор (1 кОм) меньше 2 кОм, он все равно отображается на дисплее. Однако вы заметите, что после десятичной запятой есть еще одна цифра, что дает нам немного более высокое разрешение при чтении. А как насчет следующего минимального значения?

Теперь, так как 1k & ohm; больше 200 Ом, мы достигли максимального значения счетчика, и он сообщает вам, что он перегружен и вам нужно попробовать установить более высокое значение.

Как показывает практика, резистор менее 1 Ом можно встретить редко. Помните, что измерение сопротивления не идеально. Температура может сильно повлиять на показания. Кроме того, измерение сопротивления устройства, когда оно физически установлено в цепи, может быть очень сложной задачей. Окружающие компоненты на печатной плате могут сильно повлиять на показания.


Измерение тока

Ток считывания - одно из самых сложных и информативных показаний в мире встроенной электроники.Это сложно, потому что вам нужно последовательно измерять ток. Если напряжение измеряется путем подключения VCC и GND (параллельно), для измерения тока необходимо физически прервать прохождение тока и подключить счетчик к сети. Чтобы продемонстрировать это, мы будем использовать ту же схему, что и в секции измерения напряжения.

Первое, что нам понадобится, это лишний кусок провода. Как уже упоминалось, нам нужно физически прервать цепь, чтобы измерить ток. Другими словами, вытащите провод VCC, идущий к резистору, добавьте провод к тому месту, где этот провод был подключен, а затем проверьте от вывода питания на блоке питания до резистора.Это эффективно "обрывает" питание схемы. Затем мы вставляем мультиметр в линию, чтобы он мог измерять ток, когда он «течет» через мультиметр в макетную плату.

Для этих картинок мы обманули и использовали зажимы из крокодиловой кожи. При измерении тока часто полезно наблюдать за тем, что ваша система делает с течением времени, в течение нескольких секунд или минут. Хотя вам, возможно, захочется встать и поднести датчики к системе, иногда легче освободить руки. Эти щупы с зажимом типа «крокодил» могут пригодиться.Обратите внимание, что почти все мультиметры имеют разъемы одинакового размера (они называются «банановыми вилками»), поэтому, если вы в затруднительном положении, вы можете использовать щупы вашего друга.

Теперь, когда мультиметр подключен, мы можем установить шкалу в правильное положение и измерить ток. Измерение тока работает так же, как напряжение и сопротивление - вы должны получить правильный диапазон. Установите мультиметр на 200 мА и работайте оттуда. Потребление тока для многих макетных проектов обычно составляет менее 200 мА. Убедитесь, что красный зонд вставлен в порт с предохранителем на 200 мА.На нашем любимом мультиметре отверстие 200 мА - это тот же порт / отверстие, что и показания напряжения и сопротивления (порт обозначен как мАВΩ ). Это означает, что вы можете держать красный зонд в том же порту для измерения тока, напряжения или сопротивления. Однако, если вы подозреваете, что ваша схема будет использовать около 200 мА или более, переключите зонд на сторону 10 А. на всякий случай. Перегрузка по току может привести к сгоранию предохранителя, а не просто к отображению перегрузки. Подробнее об этом чуть позже.

Эта цепь потребляла только 1.8 мА во время измерения, небольшой ток. Среднее значение было ближе к 2,1 мА.

Поймите, что мультиметр действует как кусок провода - вы замкнули цепь, и она включится. Это важно, потому что с течением времени светодиод, микроконтроллер, датчик или любое другое измеряемое устройство может изменить свое энергопотребление (например, включение светодиода может привести к увеличению на 20 мА на секунду, а затем к снижению на секунду при включении. выключенный).На дисплее мультиметра вы должны увидеть мгновенное значение тока. Все мультиметры снимают показания с течением времени, а затем выдают среднее значение , поэтому ожидайте, что показания будут колебаться. В целом, более дешевые счетчики будут в среднем более жестко и медленнее реагировать, поэтому относитесь к каждому показанию с долей скептицизма. Мысленно возьмите средний диапазон, например, от 7 до 8 мА при нормальных условиях 5 В (а не 7,48 мА).

Как и при других измерениях, при измерении тока цвет щупов не имеет значения.Что произойдет, если мы поменяем зонды? Ничего страшного не происходит! Это просто приводит к тому, что текущее показание становится отрицательным:

Ток все еще течет через систему, вы только что изменили свою точку зрения, и теперь счетчик показывает отрицательное значение.

Помните! Когда вы закончите использовать измеритель, всегда возвращайте измеритель для считывания напряжения (верните щупы в порт напряжения, настройте измеритель на считывание диапазона постоянного напряжения, если необходимо). Обычно берут измеритель и начинают быстро измерять напряжение между двумя контактами.Если вы оставили свой счетчик в режиме «тока», вы не увидите напряжение на дисплее. Вместо этого вы увидите «0,000», указывающее на отсутствие тока между VCC и GND. В течение этой доли секунды вы подключите VCC к GND через ваш измеритель, и предохранитель 200 мА перегорит = плохо. Поэтому, прежде чем положить глюкометр на ночь, не забудьте оставить глюкометр в хорошем состоянии.

Первые несколько раз измерить ток может быть непросто. Не волнуйтесь, если вы перегорите предохранитель - мы делали это десятки раз! В следующем разделе мы покажем вам, как заменить предохранитель.


Непрерывность

Тестирование непрерывности - это проверка сопротивления между двумя точками. Если сопротивление очень низкое (менее нескольких Ом), две точки соединяются электрически, и издается звуковой сигнал. Если сопротивление превышает несколько Ом, значит, цепь разомкнута и звуковой сигнал не издается. Этот тест помогает убедиться, что соединения выполнены правильно между двумя точками. Этот тест также помогает нам определить, подключены ли две точки, которых не должно быть.

Непрерывность, возможно, самая важная функция для гуру встраиваемого оборудования. Эта функция позволяет нам проверять проводимость материалов и отслеживать, где были выполнены или не выполнены электрические соединения.

Установите мультиметр в режим «Непрерывность». Он может отличаться в зависимости от цифрового мультиметра, но ищите символ диода, вокруг которого распространяются волны (например, звук, исходящий из динамика).

Мультиметр установлен в режим проверки целостности цепи.

Теперь соедините щупы вместе.Мультиметр должен издать звуковой сигнал (Примечание: не все мультиметры имеют настройку непрерывности, но большинство должно). Это показывает, что очень небольшое количество тока может течь без сопротивления (или, по крайней мере, с очень маленьким сопротивлением) между датчиками.

Внимание! В общем, выключите систему перед проверкой целостности цепи.

На макетной плате, на которой не запитан, используйте щупы, чтобы проткнуть два отдельных контакта заземления. Вы должны услышать тональный сигнал, указывающий, что они подключены.Подключите пробники от контакта VCC на микроконтроллере к VCC на источнике питания. Он должен издать звуковой сигнал, указывающий, что питание свободно течет от вывода VCC к микроконтроллеру. Если он не издает тонального сигнала, вы можете начать следовать по маршруту, по которому проходит медный провод, и определять, есть ли обрывы в линии, проводе, макете или печатной плате.

Continuity - отличный способ проверить, соприкасаются ли два контакта SMD. Если ваши глаза не видят этого, мультиметр обычно является отличным вторым ресурсом для тестирования.

Когда система не работает, непрерывность - еще одна вещь, которая помогает устранить неполадки в системе.Вот шаги, которые необходимо предпринять:

  1. Если система включена, внимательно проверьте VCC и GND с настройкой напряжения, чтобы убедиться, что напряжение соответствует уровню. Если система 5 В работает при 4,2 В, внимательно проверьте свой регулятор, он может быть очень горячим, что указывает на то, что система потребляет слишком большой ток.
  2. Выключите систему и проверьте целостность цепи между VCC и GND. Если есть непрерывность (если вы слышите звуковой сигнал), значит, у вас где-то короткое замыкание.
  3. Выключите систему.Убедитесь, что VCC и GND правильно подключены к контактам микроконтроллера и других устройств. Система может включаться, но отдельные ИС могут быть подключены неправильно.
  4. Предположим, вы можете запустить микроконтроллер, отложить мультиметр в сторону и перейти к последовательной отладке или использовать логический анализатор для проверки цифровых сигналов.

Обрыв цепи и большие конденсаторы: При обычном поиске неисправностей. вы будете проверять целостность цепи между землей и шиной VCC.Это хорошая проверка работоспособности перед включением прототипа, чтобы убедиться, что в системе питания нет короткого замыкания. Но не удивляйтесь, если вы услышите короткий звуковой сигнал! при зондировании. Это связано с тем, что в системе питания часто присутствует значительная емкость. Мультиметр ищет очень низкое сопротивление, чтобы увидеть, подключены ли две точки. Конденсаторы будут действовать как короткое замыкание в течение доли секунды, пока не заполнятся энергией, а затем будут действовать как открытое соединение. Поэтому вы услышите короткий звуковой сигнал, а затем ничего.Ничего страшного, просто шапки заряжаются.


Замена предохранителя

Одна из наиболее распространенных ошибок нового мультиметра - это измерение тока на макетной плате путем измерения от VCC до GND (плохо!). Это немедленно приведет к короткому замыканию питания на землю через мультиметр, что приведет к потере питания макетной платы. Когда ток проходит через мультиметр, внутренний предохранитель нагревается, а затем перегорает, когда через него протекает ток 200 мА. Это произойдет за доли секунды и без каких-либо реальных звуковых или физических признаков того, что что-то не так.

Вау, это было здорово. Что теперь? Во-первых, помните, что измерение тока выполняется последовательно (прервите линию VCC на макетную плату или микроконтроллер, чтобы измерить ток). Если вы попытаетесь измерить ток с помощью перегоревшего предохранителя, вы, вероятно, заметите, что измеритель показывает «0,00» и что система не включается, как должна, когда вы присоединяете мультиметр. Это связано с тем, что внутренний предохранитель сломан и действует как обрыв провода или разрыв. Не волнуйтесь, это происходит постоянно, и его устранение стоит около 1 доллара.

Чтобы заменить предохранитель, возьмите удобную мини-отвертку и начните выкручивать винты. Цифровой мультиметр SparkFun довольно легко разобрать. Начните со снятия пластины аккумулятора и аккумулятора.

Затем удалите два винта, которые прячутся за пластиной аккумулятора.

Слегка приподнимите переднюю часть мультиметра.

Теперь обратите внимание на крючки на нижнем крае лица. Вам нужно будет сдвинуть лицо в сторону с небольшим усилием, чтобы освободить эти крючки.

После того, как лицевая часть отцеплена, она должна легко выйти. Теперь вы можете заглянуть внутрь мультиметра!

Осторожно поднимите предохранитель, и он выскочит.

Убедитесь, что заменил правильный предохранитель на правильный тип . Другими словами, замените предохранитель на 200 мА на предохранитель на 200 мА.

Внимание! ЗАПРЕЩАЕТСЯ класть предохранитель на 10 А туда, где должен находиться предохранитель на 200 мА. Размещение предохранителей может не совпадать с размещением портов зонда.Прочтите металлический колпачок на обоих концах предохранителя, чтобы дважды проверить, какой именно.

Компоненты и дорожки на печатной плате внутри мультиметра рассчитаны на разные величины тока. Вы повредите и, возможно, испортите свой мультиметр, если случайно пропустите 5 А через порт 200 мА.

Бывают случаи, когда вам нужно измерить сильноточные устройства, такие как двигатель или нагревательный элемент. Вы видите два места для размещения красного щупа на передней панели мультиметра? 10A слева и мАВОм справа? Если вы попытаетесь измерить более 200 мА на порте мАВΩ , вы рискуете перегореть предохранитель.Но если вы используете порт 10A для измерения тока, вы значительно снизите риск перегорания предохранителя. Компромисс - чувствительность. Как мы уже говорили выше, используя порт 10A и настройку ручки, вы сможете читать только до 0,01A или 10 мА. Большинство моих систем используют более 10 мА, поэтому настройка и порт 10 А работают достаточно хорошо. Если вы пытаетесь измерить очень низкую мощность (микро- или наноампер), порт 200 мА с 2 мА, 200 мкА или 20 мкА может быть тем, что вам нужно.

Помните: Если ваша система может использовать более 100 мА, вам следует начать с красного зонда, подключенного к порту 10A и установки ручки 10A .

С цифровыми мультиметрами стоимостью менее 50 долларов измерения, которые вы, скорее всего, будете выполнять, являются просто результатами поиска неисправностей, а не результатами научных экспериментов. Если вам действительно нужно увидеть, как ИС использует ток или напряжение с течением времени, используйте стенд Agilent или другой высококачественный стенд. Эти устройства имеют более высокую точность и предлагают широкий спектр необычных функций (некоторые из них включают Тетрис!). Банни Хуанг, разработчик оборудования Chumby, использует высокоточные показания тока для устранения неисправностей плат во время заключительных процедур тестирования Chumby.Посмотрев на потребление тока разными платами, которые вышли из строя (например, данная неисправная плата потребляет 210 мА больше обычного), он мог определить, что не так с платой (когда ОЗУ выходит из строя, она обычно использует 210 мА больше обычного). Выявление возможных неисправностей значительно упрощает переделку и ремонт плат.


Что делает хороший мультиметр?

У каждого свои предпочтения, но в целом предпочтительны мультиметры с непрерывностью измерения.Все остальные функции - это просто вишенка на торте.

Существуют причудливые мультиметры с автоматическим выбором диапазона и , что означает, что они автоматически изменяют свой внутренний диапазон, пытаясь найти правильное напряжение, сопротивление или ток предмета, в который вы ткнете. Автоматический выбор диапазона может быть очень полезным, если вы знаете, как его использовать. Вообще говоря, мультиметры с автоподстройкой диапазона более качественные и, как правило, имеют больше функций. Так что если вам дадут мультиметр с автодиапазоном, используйте его! Просто знайте, как перевести его в ручной режим.Напряжение или ток в цепи могут довольно быстро колебаться. В некоторых системах ток или напряжение настолько непостоянны, что автоматический выбор диапазона не может нормально поддерживаться.

ЖК-дисплей с задней подсветкой - это необычно, но когда вы в последний раз измеряли свою схему в темноте? Обычно мы избегаем страшных лесов и ситуаций, которые требуют от нас тестирования оборудования посреди ночи, но некоторые люди могут захотеть или нуждаться в мультиметре, удобном для темноты.

хороший щелчок на селекторе диапазона на самом деле является большим плюсом в нашей книге.Мягкая ручка обычно указывает на некачественный счетчик.

Достойные пробники - это плюс. Со временем провода будут ломаться в точке изгиба. Мы видели, как провода полностью выходят из зондов - и это всегда в тот момент, когда зонды должны работать! Если вы сломаете зонд, его будет достаточно дешево заменить.

Автоотключение - отличная функция, которую редко можно увидеть на более дешевых мультиметрах. Это функция, которая может принести пользу как новичкам, так и опытным пользователям, поскольку легко забыть выключить глюкометр в 2 часа ночи.Цифровой мультиметр SparkFun не имеет этой функции, но, к счастью, он очень маломощный. Мы оставили мультиметр на два дня, прежде чем батарея на 9 В начала разряжаться. Тем не менее, не забудьте выключить глюкометр!

Теперь вы готовы использовать цифровой мультиметр для измерения окружающего мира. Не стесняйтесь использовать его, чтобы ответить на многие вопросы. Я считаю, что мой светодиод выдает 20 мА, правда? Какое напряжение у лимона? Стакан из воды токопроводящий? Можно ли заменить эти провода алюминиевой фольгой? Цифровой мультиметр ответит на эти и многие другие вопросы об электронике.


Покупка мультиметра

Цифровой мультиметр - незаменимый инструмент в арсенале любого электронного энтузиаста. Вот несколько мультиметров и наборов с мультиметрами, которые подойдут как для начинающих, так и для опытных любителей.

Наши рекомендации:

Цифровой мультиметр - базовый

В наличии TOL-12966

Цифровой мультиметр (DMM) - незаменимый инструмент в арсенале каждого энтузиаста электроники.Цифровой мультиметр SparkFun, h…

21 год

Мушиметр

На пенсии ТОЛ-13843

Mooshimeter - это мультиметр для тестирования многоканальных цепей, который использует ваш смартфон или планшет через Bluetooth 4.0, как…

14 Пенсионер Нажмите, чтобы просмотреть дополнительные параметры мультиметра

Ресурсы и перспективы

Теперь, когда вы знаете основы использования цифрового мультиметра, ознакомьтесь с этими руководствами, чтобы использовать свой новый навык:

Или ознакомьтесь с некоторыми из этих связанных сообщений в блогах.

Как использовать тестер напряжения

Тестер напряжения - это простое устройство, которое проверяет электрический ток, проходящий через цепь. Это очень полезно при выполнении любых видов электромонтажных работ, таких как проводка или установка осветительных приборов, или поиск неисправностей бытовых устройств, поскольку он может предупредить вас о небезопасной ситуации, обнаружив, что электричество все еще течет, прежде чем вы узнаете трудный путь. Вы также можете использовать тестер напряжения, чтобы проверить, достаточно ли в проводе напряжения для питания определенных электрических устройств и машин.То, как вы используете это устройство, просто зависит от того, что вы хотите прочитать.

Шаг 1. Выбор тестера напряжения для использования

На самом деле существует несколько различных типов тестеров напряжения. Самый простой вид - это неоновый двухпроводной тестер, который может измерять от нуля до 500 вольт. Этот тип также самый дешевый. Однако самым простым в использовании будет цифровой мультиметр. После того, как он подключен к цепи через красный и черный щупы, он может обеспечить мгновенное считывание напряжения, силы тока или сопротивления в зависимости от используемой настройки.

Шаг 2. Убедитесь, что оно надежно
