Как подобрать сверло под дюбель — Размеры сверла под дюбель

Большинство предметов мебели, картины и другой интерьерный декор прикрепляют к основанию с помощью дюбеля – крепежа, рабочая часть которого изменяет свои параметры при создании соединения. При выполнении работ важно правильно подобрать сверло под дюбель, поскольку от этого зависит качество фиксации и внешний вид стены с чистовой отделкой. Качественно и безопасно навесить полку, шкаф, люстру или бытовую технику на вертикальной и горизонтальной поверхности помогут рекомендации мастеров.

Основные принципы подбора

При выборе размера бура учитывают такие параметры:

  • Диаметр – основной критерий. Он должен совпадать с размером дюбеля, поскольку при большем диаметре конструкция может обрушиться. Этот параметр обычно указывается в маркировке изделия или на упаковке. Размер можно проверить самостоятельно с помощью штангенциркуля.
  • Длина.
    Должна быть на 0,3 – 0,5 см больше, чем у крепежа, чтобы он поместился в полость.
  • Материал основания. Для бетона используют самое прочное победитовое сверло. Чтобы присоединить конструкцию к бетонному или каменному основанию можно использовать металлический дюбель-гвоздь.
  • Бурение стены из кирпича или гипса на первом этапе производится сверлом с диаметром на 0,2 – 0,5 см меньше крепежа, а после – такого же размера. Так можно получить полость с гладкой внутренней поверхностью.
  • Предполагаемые нагрузки. Монтаж предметов с разным весом производят различными типами креплений. Это нужно учитывать, чтобы обеспечить безопасную эксплуатацию оборудования.

Подбор для крепления легких предметов

Для монтажа карнизов, светильников и других предметов весом до 5 кг подойдет быстрый монтажный крепеж с победитовым буром и диаметром 6 мм, длина зависит от толщины основания. Он хорошо бурит бетон и железобетон. Глубина монтажа в вертикальную поверхность должна составлять 4 см, в потолочную плиту – 6 см.

В основном, используются типоразмер 6х40 мм.

Выбор сверла под крепление изделий со средним весом

Чтобы подготовить отверстия под монтаж предметов весом от 5 до 10 кг применяют ударный способ с использованием бура на 8 мм и крепежа с таким же диаметром.

Длина полости в кирпичной стене может составлять 6 см, в материале с рыхлой структурой – 8 см. Для изделий весом 8 – 10 кг лучше всего использовать два или четыре элемента.

Если конструкция позволяет применить сквозной способ, то ее можно легко подвесить с помощью элементов быстрого монтажа. В поверхности просверливается отверстие нужного формата, в него помещается пластиковая часть и забивается металлический шуруп.

Подбор креплений для тяжеловесных предметов

Навесные секции, модули, подставки под телевизор и другие конструкции, которые весят больше 10 кг, монтируют с помощью ударного инструмента на 6 точек. Их поперечный размер, как и диаметр сверла, должен составлять 10 мм. Для этого подойдет дюбель 10х50 мм и бур 10х60 мм.

Глубина монтажа в перегородку – 6, в потолочную плиту – 8 см.

Для объектов, вес которых более 100 кг, предназначены анкерные болты с гайкой самоконтрящегося типа затягивающейся ключом. С помощью двухраспорных анкеров фиксируют тяжеловесные объекты. Такая технология рекомендована для монтажа лестниц, турников и других конструкций, которые подвергаются постоянным динамическим нагрузкам.

Выбор сверла для крепления к ненадежной поверхности

При подвешивании на гипсокартон или плиту из древесной стружки нужно соблюдать правила:

  • Применять безударную технологию бурения за один проход и без замены бура.
  • Монтажные работы производить нейлоновыми крепежами с поперечным размером от 10 до 12 мм.

Для деревянной поверхности потребуются специальные насадки. Например, с помощью винтового бура с самоцентрирующимся концом можно проделывать точные отверстия даже в сырой, рыхлой древесине. Спиральный бур также подходит. Он аккуратно срезает материал и создает ровную, гладкую поверхность полости.

Твердосплавная насадка вращается со скоростью до 1800 об/минуту и создает ровное дно. Опалубочная имеет удлиненную рабочую часть и маленький хвостовик, поэтому стружка легко удаляется, что предупреждает заклинивание. Бур по металлу из прочной стали является универсальной насадкой. Для деревянных основ рекомендуются насадки с хвостовиком в виде шестигранника или цилиндра.

Чтобы прикрепить к дереву мягкий изоляционный материал используют дюбеля с саморезами w b. При подвешивании изделий к тонким или пустотелым основаниям применяют нейлоновый sxl. В таких случаях происходит закрепление формой, а не распорным способом, который не применяется при небольшой площади контакта.



как правильно подобрать и определить сверло по таблице и какой нужен размер или диаметр для сверления отверстия

Дюбель – это крепежное изделие, предназначенное для закрепления элементов конструкции к несущим основаниям. Применяется совместно с другим крепежом: саморезами, шурупами, винтами.

Размер отверстия под дюбель зависит от типа оснований. Диаметр сверла должен точно соответствовать диаметру дюбеля, если конструкция крепится к кирпичной – твердой или бетонной стене.

Как подобрать сверло под дюбель?

Если крепление производится к рыхлой стене, то диаметр сверла должен быть на 1-2 мм меньше, диаметра дюбеля. Важно чтобы глубина сверления всегда была больше на 5 мм длины дюбеля.

Приступая ремонту, пусть даже и мелкому, не помешает узнать, как подобрать сверло под дюбель. Крепление при помощи строительных дюбелей является одним из самых распространенных при проведении работ по привешиванию на места, заранее определенные по дизайну помещения, множества различных аксессуаров: полочек, фото, картин, багетов, шкафчиков кухонных и прочей нужной и эстетически продуманной утвари.

Когда в квартире завершены основные ремонтные процессы, наступает очередь этих мелочей. И здесь на помощь всем ремонтникам приходит дюбель. А чтобы он хорошо закрепился в стене, нужно и подходящее сверло.

От верного соотношения этих двух предметов зависит, насколько крепко будет зафиксирована полочка на стенке или деталь в какой-то конструкции. Казалось бы, ничего сложного делать в данном случае не предстоит. Однако, как во всяком другом деле, здесь есть свои тонкости и нюансы, которые должны быть обязательным образом учтены.

Как подобрать сверло под дюбель?

Этот процесс зависит от двух основных и необходимых параметров. Во-первых, о того, какую стену вы собираетесь сверлить: из какого материала она построена или каким – отделана.

Во-вторых, от того, какую нагрузку должен выдерживать сам крепеж. Учитывая эти две характеристики, можно свободно подобрать инструмент под любой дюбель, предварительно рассчитав должным образом нагрузку и определив размеры самого крепежа, такого популярного в народе. В нашей следующей статье как раз об этом мы и собираемся поговорить.

Основные правила

Если вы еще не прибегали к дюбельной фиксации, можем вас обнадежить: измерять размеры каждого крепежа вам вовсе не придется. На дюбеле проставлена заводская штатная маркировка, равно как и на сверлах.

Отсюда следует первое правило: номер сверла должен совпадать с цифрой, которой помечен дюбель. Однако чтобы отверстие вышло ровным, а крепеж в нем не проворачивался, сверлить нужно с соблюдением небольшого нюанса. К примеру, в предполагаемую стену будет вставляться дюбель-десятка.

В дрель вставляется сверло, помеченное номером 8, и включается на инструменте ударный режим. Когда необходимая глубина почти достигнута, сверло меняется на совпадающее с крепежом по номеру (10), а ударный режим на дрели отключается.

Для таких ухищрений в процессе труда есть вполне логичное обоснование. Ударный режим работы неизбежно разбивает материал. В результате отверстие получается несколько большим, чем запланировано, а сама стена или потолок, любая поверхность вокруг него становится менее прочным.

Некоторые мастера и вовсе начинают сверление в описанном случае с «шестерки», продолжают сверлом № 8 (в обоих случаях работают с ударом), и только в конце доводят отверстие нужным номером. Следовать ли их алгоритму – решать вам, но начинать с меньшего сверла, все же, в некоторых случаях будет обязательным условием.

Правило номер 2: сверла берутся победитовые. Покупать другие – зря выбрасывать деньги.

Третье условие: сверло должно быть длиннее устанавливаемого дюбеля хотя бы на 3 миллиметра. Если их длина будет одинаковой, дюбель может не сесть до конца в гнездо – из-за оставшейся в отверстии пыли (а она при сверлении образуется обязательно) или несовпадения формы дюбельного кончика и дна отверстия.

Варианты соотношений «дюбель — сверло»

Рассмотрим теперь выбор на конкретных примерах, с учетом, как поверхностей, так и массы навешиваемых предметов.

Входящие условия: поверхность железобетонная, как вариант – кирпичная, но из качественного стройматериала и прочной, не высоленной кладки.

Вешается нетяжелая вещь, до 5 килограммов. Потребуются 2 дюбеля на 6 миллиметров и сверло с таким же диаметром (мы имеем в виду конечное засверливание). Если предмет длинный или широкий, количество дюбелей увеличивается. Глубина сверления для стены – как минимум, 4 сантиметра, для потолка – 6.

При тех же параметрах поверхности навешивание средних по массе объектов (до 10-12 килограммов) затребует уже хотя бы 4 дюбелей с сечением в 8 миллиметров и сверла аналогичного диаметра. Минимальное вхождение в стену – 6 сантиметров, для потолка глубина увеличивается до 8.

Для габаритного или увесистого предмета, испытывающего только статические нагрузки, берутся дюбеля и сверло на 10 мм. Глубина засверливания остается такой же, как и в предыдущем случае, однако крепежей должно быть 6 штук, не меньше.

Если в условия задачи к предыдущим добавляются еще и динамические нагрузки (к примеру, вы вешаете турник или шведскую стенку), лучше использовать анкерные болты в количестве 4 штук с диаметром 8 мм и захождением в поверхность на 6/8 см.

Какой анкер больше подойдет в каждом конкретном случае, выбирают, исходя из веса монтируемой конструкции и места крепления. Болты с наружной гайкой, затягиваемой гаечным ключом (торцовым, накидным или рожковым), могут применяться только в тех местах, где крепеж не будет виден. Или есть возможность его каким-то образом скрыть.

Анкер с гайкой-самоконтром ставится и на видных местах, поскольку довольно незаметен. Вворачивается крестовой отверткой, имеющей профиль РН2 или РН3.

Для очень тяжелых вещей берутся двураспорные анкера. Они считаются наиболее надежными: под тяжестью доверенного предмета они не вырвутся из поверхности (разве что с ее фрагментом).

Частный случай

Подход к засверливанию дюбелей меняется, если мы имеем дело с ненадежной поверхностью. Это может быть гипсокартонная конструкция или старый дом, где плотность стен не слишком отличается от гипса.

Кирпичные строения 60-х годов прошлого века тоже можно сюда отнести: в большинстве случаев кирпич в их стенах крошится даже от несильного воздействия. При работе с такими поверхностями следуют таким правилам:

  • Дюбели закупаются нейлоновые, с сечением в 10-12 мм.
  • Глубина засверливания 60 мм.
  • Диаметр победитового сверла выбирается в 8-10 мм, то есть на 2 единицы меньше, чем имеет крепеж.
  • Сверление проводится в один подход, без смены насадок и с отключенным ударным режимом.

Все эти отклонения от обычного порядка действий вызваны тем, что гипс и начавшие разрушаться стены из других стройматериалов сильно разбиваются при работе дрели. Ударная ее работа может привести к выпадению целых кусков стены.

А сверление совпадающим размером приведет к образованию слишком большого отверстия. Как видите, важно не только разбираться в том, как подобрать сверло под дюбель, но и учитывать особенности предстоящих работ: материал и состояние стены, массу и габариты мебели, правила грамотного сверления.

Как подобрать сверло под дюбель

В процедуре проведения большинства видов работ требуется просверлить отверстие для дюбеля. Ввиду этого рекомендуем вам познакомиться с информацией про то, как выбрать сверло под дюбель.

Так, ознакомившись с данной информацией у вас получится развесить много различных сопутствующих предметов, например как картины, полки, кухонные шкафы, багеты, фотографии и т. д. Оттого насколько по правилам выбрать сверло под дюбель зависит надежность крепления вышеупомянутых объектов.

Ключевые принципы

Выбор сверла под дюбель зависит от 2-ух показателей:

  1. Из каких материалов создана стенка, в которой будет просверлено отверстие, и каким материалом для отделки она отделана.
  2. Предположительные нагрузки на крепеж.

Отталкиваясь от данных моментов, у вас получится выбрать подобающий режущий инструмент под дюбель. Вам для этого необходимо знать размер крепежа, и также определить потенциальную нагрузку на него. На дюбелях и сверлах есть фабричная обозначение, трудностей с определением диаметра не будет.

Чтобы отверстие было ровным, а элемент крепежа в конце концов не прокручивался, главное исполнить определенные моменты когда происходит сверление. К примеру, если в стенку нужно вставить дюбель Oдесять миллиметров в подобном случае сделайте отверстие дрелью со сверлом O8 мм, включив устройство на ударный режим.

Как только вы почти что просверлили необходимую глубину, поменяйте сверло на Oдесять миллиметров, какое будет совпадать с диаметром дюбеля и просверлите без удара. Для чего там изощряться? Ударный режим разбивает материал, а исходя из этого существует риск того, что отверстие выйдет большим чем ожидается.

Подобный подход к работе сможет помочь вам сохранить стены и выполнить отверстие необходимого диаметра под крепеж. Целесообразно применять победитовые сверла, Так как отличаются они большой прочностью.

Высверливать под дюбель нужно буром, который был хотя бы на 3 мм длиннее устанавливаюемого крепежа. В другом случае дюбель может до конца не сесть в гнездо, к примеру, из-за оставшейся в нем пыли или несовместимости дна отверстия и кончика крепежа.

Крепеж легких объектов

Быстрый монтажный дюбель применяется для крепежа объектов, имеющих маленький вес. Он монтируется в кирпичные и монолитно бетонные стены. Диаметр крепежа и сверла составляет 6 мм, вид бура – победитовый.

Подбор длины дюбеля зависит от толщины стены предмета, который будет закрепляться. Итак, вам потребуется 2 дюбеля. Если вам предвидится установить дюбель в стенку, то он должен зайти в отверстие на глубину 4 см, а в потолок – на 6 см.

Крепление изделий, имеющих усредненный вес

Предметы, имеющие вес в границах 5–10 кг фиксируются ударными дюбелями O8 мм, сверлом O8 мм, но обязательно с победитовым наконечником. Крепеж должен заходить в полость стены на 6 см, если потолок то, на 8 см. Чтобы зафиксировать объект до 10 кг, необходимо применять 4 крепежа.

Крепление тяжеловесных объектов

Подвесные шкафы и подставки для телевизора имеют статическую нагрузку и относятся к категории тяжеловесных. Их крепят к кирпичным и ЖБИ стенам с помощью ударного дюбеля, содержащего Oдесять миллиметров.

Для высверливания отверстия применяют сверло победитовое. Крепеж должен входить на 6 см в стенку м на 8 см в потолок. Большие предметы закрепляют в усреднённом на 6 дюбелей.

Чтобы зафиксировать турник или лестницу применяются болты анкерные с диаметром в 8 мм. Исходя из этого необходимо сделать отверстие сверлом с победитовым наконечником. В стенку анкера входят глубиной до 6 см, а в потолок до 8 см. В данном варианте зафиксировать объект необходимо на 4-ре болта.

Типы анкерных болтов

Есть 3 вида анкеров:

  1. Гайка снаружи, а после монтажных работ затягивается накидным, гаечным или рожковым ключом. Этот анкер применяется для скрытого крепежа.
  2. Самоконтрящаяся гайка, закручивающаяся крестовой отверткой с профилем РН №2 или 3. Такой анкерный болт подходит для крепежа в заметных местах.
  3. Двухраспорные анкера – наиболее прочные. Они удерживают тяжеловесные предметы.

Крепление к ненадежной плоскости

Если вам предвидится завинтить дюбель в поверхность, не отличающуюся большой прочностью, то подход к высверливанию меняется. Ненадежной считается стена из гипсокартона, старые дома из кирпича и т. п. Во время работы с ненадежными поверхностями главное соблюдать правила:

  • Применять следует нейлоновые дюбеля, имеющие O10–12 мм. Высверлить дюбель можно будет на глубину 6 см. Как и в предыдущих случаях, подбираете сверло победитовое. Его диаметр должен составлять 8–10 мм, это означает, что крепеж обязан быть на 2 единицы больше сверла.
  • Бурение проходит за раз при отключенном ударном режиме. Менять сверла не надо.

Ненадежные плоскости сильно приходят в негодность во время работы дрели, благодаря этому применение ударного режима дрели запрещено. Если выполнить отверстие сверлом, подобающим размеру дюбеля, то отверстия выйдет очень уж большим.

Итак, главное не лишь понять, как подобрать сверло, но и иметь в виду материал, из которого создана стенка/потолок, и также состояние плоскости. Большую ключевую роль играют размеры предмета, который предвидится зафиксировать к поверхности стены/потолку, и также иметь в виду правила квалифицированного высверливания.

Источник: https://ice-people.ru/raznoe-2/podbor-sverla-pod-dyubel-razmery-dyubelej-i-pravila-ix-vybora.html

Как выбрать сверло под дюбель?

Как правильно подобрать сверло под дюбель – с этим вопросом сталкиваются многие начинающие строители. Поскольку диаметр отверстия при установке крепежа такого типа, действительно, имеет большое значение, к поискам подходящего инструмента и расходных материалов стоит отнестись очень ответственно.

Лучше заранее узнать о том, каким сверлом подготовить отверстие под дюбель 6, 8, 10 мм, чем совершить ошибку в процессе работы, а затем ее исправлять.

Необходимость подобрать подходящее сверло под дюбель перед его установкой в поверхность стены периодически возникает у каждого домашнего мастера. Здесь важен точный расчет, поскольку любые ошибки приведут к ухудшению прочности соединения. Прежде чем выбрать подходящий инструмент в своем арсенале, стоит изучить несколько важных вопросов.

Первый из них связан с определением типа материалов, из которых сделаны стены, а также выполнена отделка их поверхности. Второй важнейший параметр: нагрузка, под которой крепеж будет эксплуатироваться. С диаметром — третьим базовым элементом – вопросов обычно не возникает: он указан в маркировке на поверхности сверл и дюбелей.

Исключить прокручивание крепежа в отверстии, избежать чрезмерного увеличения его диаметра поможет отдельная хитрость. Начинать сверление нужно при меньшем, чем это необходимо, размере бура.

Так, для дюбеля 10 мм берется ударная дрель со сверлом на 8 мм – этот вариант годится для бетонного монолита, по ячеистым и пустотелым блокам использовать биение нельзя. Отверстие проделывается не на полную глубину. Затем в патрон дрели устанавливается сверло, соответствующее диаметру дюбеля, выполняется досверливание в безударном режиме.

Такой подход позволит не разбить подготавливаемое отверстие при работе с мощным электроинструментом, исключит уход в стороны и неточности при работе. Глубина подбирается исходя из длины крепежа – она должна быть на 3-5 мм больше, при этом можно использовать ограничитель на стержне бура, чтобы избежать чрезмерного погружения.

Если не предусмотреть этот запас, при установке дюбель может упереться в препятствие из оставшейся пыли или бетонной крошки. Нужно запомнить еще одно непреложное правило: по твердым поверхностям, таким как бетонный монолит, кирпич, нужно обязательно выбирать сверло точно по диаметру крепежа. При бурении стен из рыхлых или вспененных, ячеистых, пустотелых материалов отверстие делается меньше на 1-2 мм, иначе фиксация будет недостаточно плотной.

Гильза дюбеля со временем разболтается, может выпасть или создать люфт, снизив надежность соединения. Для сверления сырых стен это правило сохраняет свою актуальность.

Тип бура тоже подбирается индивидуально с учетом материала, из которого изготовлено основание. Иногда проще подготовить универсальный вариант, но по кафелю или керамогранитной облицовке все равно лучше брать специальный. Сверла с победитовым наконечником оптимальны в работе по кирпичу и бетону.

Для стен из дерева, полимерных листовых материалов, ДСП или других строительных плит специальный бур не требуется. Подойдет самое обычное сверло из инструментальной высокопрочной стали.

Прежде чем сверлить отверстие под дюбель-гвоздь или пластиковый распорный крепеж, стоит уточнить нагрузки, которые предстоит брать на себя устанавливаемому в стену элементу.

Чем тяжелее и массивнее будет навешиваемая конструкция, тем крупнее потребуется крепеж. Легкую полку можно зафиксировать на дюбель 5 мм, тяжелый стеллаж – на его аналог от 10 до 12 мм в диаметре.

Брать в расчет стоит и саморезы или шурупы. Например, типоразмеру 6х40 мм соответствует дюбель 8 или 10 мм аналогичной длины. Правильно определить нужные диаметры можно при помощи таблицы.

Для предметов малого веса используются легкие монтажные элементы, подойдет и быстро устанавливаемый дюбель-гвоздь. Отверстие в стены из бетона, железобетона, полнотелого кирпича под них сверлят такое же, как и диаметр крепежа. Под наружный размер 6 мм хватит длины 40 мм.

Навешивая люстры, потолочные светильники, дюбель лучше углубить сильнее. Здесь подойдет крепеж с параметрами 6х60 мм.

В случае если предстоит навесить полку или другой предмет среднего веса, придется взять более надежный тип крепления. Подойдут ударные дюбели диаметром от 8 мм и более.

Заглубление, соответственно, и длина используемого изделия определяются по месту его установки. Если в стену фиксируют дюбель 60 мм, то в потолок понадобится уже его аналог на 20-30 мм длиннее.

Важно правильно рассчитывать количество фиксаторов. На каждый дюбель при его правильной установке должна приходиться нагрузка не более 2,5 кг веса предмета. То есть на полку или стеллаж массой 10 кг придется высверлить в стене 4 отверстия или больше, чтобы предусмотреть дополнительные факторы риска.

При наличии домашних животных, которые могут запрыгнуть на подвешиваемую конструкцию, стоит заложить дополнительную страховочную нагрузку в 4-5 кг. Количество дюбелей пропорционально увеличится на 2 единицы.

Массивные предметы интерьера, не имеющие напольной опоры, требуют тщательной фиксации. Диаметр дюбеля и сверла здесь будет не менее 10 мм, заглубление можно делать на 60 мм и более в стену, на 80 мм – в потолок. Сам крепеж должен относиться к ударному типу — в него заколачивается ответная часть.

Для пустотелых и ячеистых стен установлены определенные ограничения по внешним нагрузкам, а также используемому крепежу – лучше применять химические или специальные анкеры с увеличенной площадью раскрытия.

Если предстоит зафиксировать на стене, потолке элементы домашнего спортивного инвентаря, их тоже навешивают отдельно. Здесь используют анкерные болты, подбор диаметра которых осуществляется индивидуально, но не менее чем 8х60 мм.

Бетонный монолит и полнотелый кирпич все чаще уступают место материалам, не обладающим той же прочностью и твердостью. Гипсокартонные перегородки и пазогребневые плиты, ячеистый и газобетон хоть и обеспечивают быстрое возведение зданий, но сильно проигрывают в надежности.

При сверлении отверстий такая стена может раскрошиться или треснуть, особенно когда речь идет о пустотелых элементах. Чтобы этого не произошло, действовать следует по определенным правилам:

  1. Выбирать легкий крепеж из нейлона и других полимеров, отдавая предпочтение диаметру не менее 10 мм. Это позволит лучше закрепить его в стене. Для очень пористых стен предназначены металлические дюбели типа «молли».
  2. Подбирать сверло на 1-2 мм меньше дюбеля. Подойдет победитовый вариант – довольно универсальный и надежный. При сверлении кафеля, плитки в ванной на гипсокартонной перегородке лучше заменить его алмазным буром.
  3. Производить работы в 1 этап. Сверлить нужно в безударном режиме, выбирая всю необходимую длину за проход.
  4. Предпочесть дюбели, специально созданные для пустотелых стен и слабых оснований. В первую очередь к ним относятся «бабочки», при установке самореза или шурупа раскрывающие свои боковые грани. Напрямую в гипсокартон гораздо надежнее садится дюбель с уже нарезанными кромками — под него не требуется предварительное сверление, нужно просто завернуть изделие в стену. Несущие способности такого крепежа невелики, но их хватит, чтобы повесить часы или небольшую картину.
  5. При неправильно выбранном диаметре сверла рекомендуется поменять дюбель. Если это невозможно, усилить фиксацию помогут составы, такие как «жидкие гвозди». Их же применяют при проворачивании установленного крепления. Достаточно 30-120 минут, чтобы дюбель был готов к установке самореза.
  6. Если крепеж уперся в перегородку или другое препятствие, а снаружи осталась часть гильзы, ее можно аккуратно удалить. При работе на стенах с декоративным покрытием, их предварительно защищают кругом из наждачной бумаги, надев его на дюбель. Затем лишний край просто опиливают, саморез или шуруп устанавливают, как обычно.

Учитывая все эти рекомендации, можно легко подобрать подходящий дюбель и сверло для его установки, а также избежать ошибок, часто допускаемых неопытными мастерами.

Источник: https://stroy-podskazka.ru/sverlo/kak-vybrat-pod-dyubel/

Как правильно подобрать размер сверла под дюбель

На сегодняшний день нет необходимости использовать гвозди для того чтобы повесить картину, полку, шкафчик или другой предмет мебели и декора. Во-первых, это неудобно, во-вторых, ненадежно. Любой крепеж должен быть надежным, лучше выбирать дюбеля, которые устанавливаются в заранее просверленное отверстие.

Надежность такого крепления напрямую зависит от правильно подобранного сверла, чем меньшая разница диаметра дыры и стержня, тем крепче он установится. Как подобрать сверло под дюбель разберемся дальше.

Основные принципы подбора

Правильный выбор сверла под дюбель должен основываться на следующем:

  1. Рассчитывая какое отверстие сверлить под дюбель, стоит учитывать тип стены, в которую устанавливается стержень, и чем она покрыта.
  2. Вес прикрепляемого мебели и максимальные возможные нагрузки.

Учитывая вышеуказанные параметры можно правильно выбрать соответствующий инструмент. Чтобы было проще, нужно учитывать заводской размер сверла и крепежа, а также предел прочности дюбеля. На инструменте имеется маркировка, ориентируясь на которую легко подобрать нужную модель.

Если материал стенки очень прочный, например, бетон, следует выбрать два типа сверла и разные режимы работы дрели. Для начала следует взять сверло на несколько размеров меньшее дюбели, перевести дрель в ударный режим и проделать необходимую дыру. Затем, использовав буравчик идентичного размера с крепежом, на обычном режиме довести дыру до необходимых параметров.

С помощью таких манипуляций можно провести работы быстрее, не слишком нагружать дрель, получить отверстие идеальной формы и сохранить целостность стены и ее покрытия. Стержень в дыре не должен прокручиваться и свободно перемещаться в нем. Вместо дрели лучше выбрать перфоратор, так как он более мощный и производительный.

Если материал стенки рыхлый, лучше, чтобы размер сверла был на несколько размеров меньше стержня (например, под дюбель 8, сверло размером 6 или 7). Это позволит плотно установить крепеж, даже в случае излишнего разрушения структуры стены.

Выбирая тип сверла, стоит обратить внимание на победитовые, учитывая их высокую прочность и долговечность. Длина отверстия должна на несколько миллиметров превышать длины дюбели. Это нужно для того, что он плотно сел в нишу на всю свою длину, так как в дыре может скапливаться пыль.

Крепление полочек, картин и других легких предметов не требует особой подготовки и наличия мощного инструмента. Нужно лишь иметь электроинструмент, простой дюбель и подходящее сверло под дюбель.

Такой тип крепежа отлично подходит для бетонных и кирпичных стен. Также его можно монтировать в потолок, для чего следует проделать отверстие под дюбель 6. Для стен подходит крепеж 4 размера. Для стенок из такого типа лучше всего подходит победитовое жало. В большинстве случаев двух точек монтажа будет вполне достаточно.

Крепление изделий, имеющих средний вес

Если вес монтированного элемента декора превышает 5 кг, нужен более надежный крепеж. Подойдет дюбель диаметром 8 мм и соответственно диаметр сверла также 8 мм. Длины отверстия в 6 см вполне достаточно при работе с обычными стенами, при работе с рыхлым материалом или потолком глубину увеличивают до 8.

Если вес предмета приближается к 10 кг, для надежности стоит установить 4 крепежа, так как 2 могут не выдержать. В качестве инструмента лучше применить перфоратор.

Крепление тяжеловесных предметов

Тяжелая мебель или бытовая техника, которая монтируется на стену, несет значительную физическую нагрузку. Даже если крепеж вначале выглядит надежно, со временем он может подвести. Установку тяжеловесных предметов стоит проводить только на стенках из прочных материалов, бетона или кирпича.

Рыхлый материал может разрушиться под воздействием большого веса. Нормальный диаметр крепежного элемента — 10 мм, а глубина дыры более 6 см, на эти показатели нужно опираться, чтобы определить диаметр сверла. Для надежности, количество точек монтажа рекомендовано не менее 6.

Подбирая, каким сверлом сверлить, можно смело выбирать победитовые. Чтобы прикрепленная конструкция выдерживала около 100 кг, лучше использовать анкерные болты.

Они более надежные, даже учитывая их меньший размер. Следует проделать отверстие глубиной до 6 см и установить выбранный болт.

Существует 3 вида:

  1. Болт с наружной гайкой, которая затягивается обычным ключом.
  2. Самоконтрящаяся гайка, которая закручивается отверткой.
  3. Двухраспорные анкера, которые применяются для крепежа самой массивной мебели.

Крепление к ненадежной поверхности

Современные дома имеют множество поверхностей, изготовленных из не очень прочных материалов. К ним можно отнести гипсокартон, старый кирпич, деревянные доски или плиты из прессованных опилок.

При работе с ними лучше использовать нейлоновые крепежи диаметром более 10 мм, глубина монтажа не должна быть меньше 6 см. Буравчик лучше выбрать на несколько размеров меньше.

Процесс сверления должен быть безударным, так как излишняя нагрузка может повредить поверхность. Использование ударного режима может не оставить видимых разрушений, но внутренняя структура стены может пострадать.

Если диаметр сверла будет слишком большим, крепеж будет свободно двигаться в отверстии, постепенно увеличивая его диаметр, особенно если работа проводилась с газобетонном.

Для гипсокартонных стен необязательно применять сверло меньшего диаметра, главное не давить на дрель и не использовать ударный режим. Гипсокартон – очень нежный материал, даже небольшая нагрузка может привести к разрушению участка стены. Просверлить отверстие следует с легким усилием, чтобы оно соответствовало размеру пластикового дюбеля с саморезом.

Стоит понимать, что крепить к подобным поверхностям тяжелые конструкции не нужно, даже если изначально материал справляется с нагрузкой, со временем под большим весом может произойти обрушение.

Если учитывать материал, из которого изготовлена стена, правильно подобрать дюбель и сверло к нему, а также имея на руках качественный инструмент можно сделать качественный монтаж, и не переживать о сохранности своей мебели или бытовой техники. Соблюдая рекомендации, с подобным монтажом справится даже неопытный мастер.

Источник: https://stankiexpert.ru/tehnologii/kak-podobrat-sverlo-pod-dyubel.html

Как правильно подобрать сверло под дюбель

Дрель – инструмент № 1. Без него не обойтись ни профессионалам в процессе масштабных строительно-ремонтных работ, ни новичкам, которые используют дрель для решения бытовых задач. Последние ввиду отсутствия опыта часто сталкиваются с трудностью выбора сверла под размер дюбеля – крепежного элемента, монтируемого в основание или фиксирующего элементы какой-либо конструкции. Малейшая неточность - и качество крепления значительно пострадает, равно как и внешний вид рабочей поверхности, например, оштукатуренной стены.

Совпадение диаметров

Главным критерием выбора сверла является его диаметр: он должен совпадать с диаметром дюбеля. Для некоторых это может показаться странным, ведь при попытке вставить сверло в дюбель ничего не получится. На самом деле не стоит пытаться сопоставить размеры на весу. Во время сверления бетона или кирпича отверстие дюбеля расширяется на 1-2 мм, поэтому сверло войдет беспрепятственно, а вот если изначально взять дюбель с большим диаметром, крепление будет непрочным.

Диаметр дюбеля указан на упаковке или на самом изделии. Если такой информации нет, то замеры легко произвести самостоятельно, используя штангенциркуль.

Какой должна быть длина

Если в случае с диаметром сверло и дюбель совпадают, то касаемо длины сверла, данный параметр на 3-5 мм больше. При одинаковой длине дюбель просто напросто не поместится в толще основы. Причиной могут быть частички материала, образовавшиеся при сверлении или несоответствующая дну форма торца дюбеля. Исходя из этого, напуск просто необходим, а для его точного расчета есть смысл выполнить пару пробных отверстий, когда имеется такая возможность.

Чтобы удалить на дне отверстия мусор, накопившийся в ходе сверления, нужно дополнительно 2-3 раза пройти сверлом, соблюдая осторожность.

Особенности материала

При подборе сверла также следует учитывать характеристики рабочей основы, в которую предполагается вкручивать дюбель. Чтобы полка или любой другой предмет были прочно зафиксированы на кирпичной или гипсовой стене, сначала нужно просверлить отверстие сверлом, имеющим меньший на 2-5 мм диаметр. Только после этого использовать сверло, соответствующее параметрам дюбеля. Данное ухищрение обусловлено тем, что кирпичная стена легко крошится и отверстие получится не ровным - размер в размер, а больше.

Как выбрать сверло для монтажа дюбеля

  • Главная
  • »
  • Полезные статьи
  • »
  • Как выбрать сверло для монтажа дюбеля

В данном случае основным считается правило, когда диаметры дюбеля и используемого сверла равны, что является непременным условием надежной фиксации крепежа в основании. Это необходимо, чтобы дюбель-гвоздь не только уверенно держал вес, на который он рассчитан, но и выполнял свою задачу много лет.

Однако в процессе сверления бетонного или кирпичного основания отверстие может получиться большего диаметра, особенно при использовании перфорации. К тому же у работника может дрогнуть рука, измениться угол входа сверла в стенку и т. п. В итоге дюбель будет свободно проходить в отверстие и с таким же успехом выпадать из него, что абсолютно недопустимо.



Как подобрать сверло под дюбель по правилам



Параллельно с диаметром дюбеля следует учесть и иные параметры, важность которых также высока:

  • тип строительного материала стен или потолка, в которых планируется создавать технологические отверстия;
  • планируемая нагрузка или вес, который должен долгое время выдерживать крепежный элемент.

Ориентироваться на диаметр крепежа достаточно просто, так как пластиковый элемент имеет специальную маркировку, согласно которой и подбирается сверло. Но оно должно быть не одно, а несколько.

Процесс сверления состоит из нескольких этапов. Первоначально, особенно в режиме перфорации, используется сверло чуть меньшего диаметра. К примеру, для создания технологического отверстия 10 мм применяется 8-миллиметровое сверло. После окончания работы на дрель устанавливается 10-миллиметровое сверло, которым диаметр доводится до необходимого показателя без ударных воздействий.

Важно! Обращать внимание необходимо не только на соответствие диаметра, но и общей длины. При равных параметрах, а также если сверло короче дюбеля, последний может не полностью уместиться в отверстии, что существенно снизит его эксплуатационные качества.



Таблица соотношения длин

Дюбель, длина в ммСверло, длина в мм
25 («пятерка») 28
30 («шестерка») 33
40 («восьмерка») 43
50 («десятка») 55



Способы крепления предметов в соответствии с их массой



Крепление предметов с небольшим весом



Такая работа выполняется просто и быстро. В качестве крепежа используется дюбель быстрого монтажа, способный удерживать предметы относительно небольшой массы на стенах, сложенных из железобетона или кирпича.

Чаще всего применяется дюбель диаметром 5−6 мм, или «пятерка»-«шестерка», с ним используется сверло тех же параметров, так как высоких требований к прочности удержания крепежа в отверстии нет.

Формула длины

Длина пластикового элемента дюбель-гвоздя должна отвечать некоторым требованиям: для стены достаточно глубины 4 см, для монтажа или установки на потолок – 6 см. К этому параметру добавляется толщина предмета, который следует зафиксировать, и получается итоговая длина самого дюбеля.



Крепление предметов массой до 10 кг



В данном случае используются уже ударные дюбели, причем с диаметром не меньше 8 мм, или «восьмерка». Для удержания среднего веса технологическое отверстие в стене для элемента крепежа должно быть глубиной не менее 6 см, а в потолке – от 8 см и глубже. Также важно учесть, что лучше распределять общую массу фиксируемого предмета на несколько точек крепления, оптимальный вариант – не менее 4 дюбелей.

Расчет общей длины выполняется по предыдущей формуле.



Крепление предметов массой от 10 кг и выше



Тяжеловесные предметы крепятся также ударными дюбелями, но их диаметр не может быть менее 10 мм («десятка»). Заглубление может быть таких же параметров, что и для удержания предметов средней весовой категории. Однако в этом случае следует увеличить число точек крепления: не менее 6.

Расчет общей длины выполняется по предыдущей формуле.



Монтаж предметов с непостоянной нагрузкой



К таким относятся турники, качели и т. п., нагрузка на которые может изменяться в сторону увеличения. Такие резкие колебания могут привести к расшатыванию крепежных элементов и их последующему выпадению. Чтобы избежать подобных рисков, применяются анкерные болты, или «анкера».

Они имеют несколько разновидностей:

  • анкер-болты с гайкой используются в скрытом от глаз крепеже: после установки на крепежный элемент накручивается гайка с закреплением с помощью накидного либо рожкового гаечного ключа;
  • анкер-болты со стопорной самоконтрящейся гайкой применяются в крепеже открытого типа: после установки стопорный элемент закручивается с помощью «плюсовой», или крестовой, отвертки;
  • двухраспорные анкер-болты считаются наиболее прочным крепежным элементом, с их помощью монтируются предметы повышенной массы.



Крепление предметов на непрочном или пористом основании



В отделке помещений часто используется гипсокартон, который довольно хрупок для удержания различных предметов. К числу ненадежных поверхностей также относят пористый строительный материал, к примеру, силикатные блоки. Чтобы избежать риска обрушения монтируемых предметов, необходимо четко придерживаться рекомендаций мастеров:

  • Дюбельные элементы должны быть выполнены из нейлона, и их диаметр не может быть менее 10 мм. Для сверления стен используется меньшее по диаметру сверло (-2 мм от поперечного размера пластикового элемента дюбеля).
  • Создание технологического отверстия выполняется сразу и без смены сверла, режим перфорации исключается.
  • Если в стене имеются пустоты, то используется дюбель-бабочка, который характеризуется особым монтажом специально для подобных случаев.



Итог



Чтобы гарантировать надежность крепления предмета к стене или потолку посредством дюбельного крепежа, необходимо учесть параметры режущего инструмента, крепежных элементов и тип строительного материала. Обязательно во внимание берется вес монтируемого объекта и его форма.

Как подобрать сверло под дюбель - подбор сверла для дюбеля

Проблема выбора качественных материалов возникает перед каждым человеком, затеявшим ремонт. От правильного решения этого вопроса часто зависит успешность всех работ. И в этом деле мелочей не бывает, так как именно из этих, кажущихся не слишком важными вещей и складывается общая картина. В частности, знание того, как подобрать сверло под дюбель очень важно, так как от этого выбора будет зависеть, как будет забит дюбель, а соответственно и качество крепления.

В целом всё сводится к тому, что диаметр применяемого для работ сверла должен соответствовать диаметру дюбеля. Как может показаться изначально, вставить дюбель в отверстие равного ему диаметра будет сложно, но это так. Дело обстоит несколько иначе. Суть в том, что во время сверления бетонного или кирпичного основания, особенно если применяется режим перфорации, происходит некоторое расширение отверстия. То есть получившееся в результате работ отверстие будет на 1–2 мм шире, чем диаметр сверла. А если прибавить к этому заранее внесённые коррективы, то разница может достигнуть и более серьёзных величин, что приведёт к нежелательным последствиям ‒ дюбель будет очень непрочно держаться, а это совершенно нежелательно.

Технические характеристики сверл

Что касается длины сверла, используемого при работах, то следует отметить, что этот параметр должен быть на 3–5 мм больше, чем длина дюбеля. В этом случае всё должно быть правильно. Если взять сверло той же длины, дюбель может полностью не поместиться. Это может произойти по причине того, что в отверстии застрянет пыль, образовавшаяся при сверлении или при несоответствии формы торца дюбеля и дна отверстия. В любом случае желательно сделать некоторый напуск. Для того чтобы максимально точно рассчитать длину сверла под дюбель, можно для начала сделать несколько пробных отверстий и опытным путём всё настроить наилучшим образом. Например, можно повесить полку где-нибудь в кладовке или гараже, где огрехи в расчётах, допущенные во время работ будут не так критичны. Для наглядности и простоты понимания можно ознакомиться с нижеследующей таблицей.

Таблицу можно продолжать, но суть, должно быть, уже ясна.

Помимо сказанного можно добавить, что если сверлить под дюбель нужно кирпичную стену, существует некоторая особенность проведения работ. Сначала необходимо высверлить отверстие несколько меньшего диаметра, чем требуемое. Разница может быть от 2–5 мм, в зависимости от глубины сверления. После чего, сверло меняется на большее и отверстие расширяется. Затем процедура повторяется до тех пор, пока результат работ не будет соответствовать требуемым параметрам. Это необходимо, потому что кирпич склонен к значительному выкрашиванию при сверлении. Это обусловлено особенностями структуры материала. Чтобы минимизировать это свойство и применяются подобные ухищрения.

Опытным путем можно подобрать сверло меньшего диаметра, которым получится просверлить необходимое для дюбеля отверстие.

В остальном же, выбор сверла под дюбель является достаточно простой задачей, но от этого не менее значимой. Успех выполнения работ по сверлению отверстий под дюбель наполовину будет зависеть от правильного выбора сверла, и будет отражаться на прочности установки дюбелей. А это напрямую влияет на прочность крепежа. В строительстве всё взаимосвязано и мелочей просто не бывает, важность имеют даже самые, казалось бы, незначительные нюансы.

Видео

Посмотрите, как вставить дюбель в стену, правильно подобрав сверло:

В этом видео показано крепление подвеса для гипсокартонного листа в бетон при помощи дюбель-гвоздя:

Как подобрать саморез к дюбелю? —

Как выбрать дюбель под саморез - Moy-Instrument.Ru

Как подобрать саморез к дюбелю?

Для правильного и качественного крепежа различных строительных материалов при помощи саморезов, важно подбирать подходящий по размеру и качественным характеристикам дюбель.

Дюбель хоть и является вспомогательным крепежным элементом, но тем не менее играет очень важную роль в надежности и прочности скрепляемых конструкций.

Дюбеля изготавливаются из самого различного материала, это может быть различного вида пластмассы (полипропилен, нейлон, полиэтилен и т. д.) , так же они могут быть выполнены из различного металла — железа, латуни, нержавейки и т. д.

Есть разные типы дюбелей, которые предусмотрены для крепежа в стенах из кирпича, дерева, гипсокартона.

Например, дюбель тип «К» крепится в бетоне:

Дюбель тип «Т» предназначен для крепления в стенах из слабого бетона и кирпича:

Дюбель тип «S» крепится во многих материалах из различного кирпича и бетона:

Дюбель тип «U» — это универсальный дюбель из полипропилена, который крепится как в полнотелых, так и пустотелых материалах очень надежно:

Дюбель «KPU» — это дюбель изготовленный из нейлона, очень устойчивый к перепадам температур и различным механическим деформациям:

Дюбель «KPW» тоже сделан из нейлона и предназначен гипсокартонного и древесно-стружечного матерала, а так же для бетона и кирпича (полнотелого и дырчатого):

Дюбель «KPX» используется для крепежа в полнотелых строительных материалах, таких, как кирпич, камень, бетон, а так же в пустотелых блоках и т. д.:

Дюбель «KPR» используется для крепежа в пустотелых строительных материалах: газобетоне, пустотелом блоке, легком бетоне, оконных рамах и т. д.:

Дюбель «KMG» выполняет анкеровку в газобетоне и других материалах:

Дюбель для пенобетона обеспечивает прочное крепление с этим пористым материалом:

Дюбель «Дрива» предназначен для закрепления различных светильников на гипсокартоне толщиной не менее 9 мм:

Дюбель «Бабочка» — это специальный дюбель, предназначенный для крепления к гипсокартону , ГВЛ, плитам ДСП и другим строительным материалам толщиной 10 — 12 мм:

Все эти дюбели плотно крепятся в стене за счет своей специальной конструкции, которая предусматривает в нем распорную часть, диаметр которой меньше правильно подобранного самореза. Поэтому когда саморез закручивается в дюбель, распорная часть расширяется, образую прочное , надежное соединение со стеной.

Внизу можно посмотреть таблицу, которая поможет правильно подобрать саморезы и дюбели в соответствии с их длиной и диаметром. Так же в этой таблице есть данные о диаметре сверл и глубине сверления в каждом конкретном случае.

Как правильно подобрать саморез к дюбелю

Большинство людей рано или поздно задаются вопросом , как подобрать дюбель к саморезу при креплении конструкции к бетонной, кирпичной, газобетонной поверхности или к гипсокартону. В таком вопросе с помощью одного самореза, без применения дюбеля, проблему не решить.

Два изделия дополняющие один другого: дюбель и саморез. В основном эти два элемента используются в креплении к твердой поверхности. При работах с деревянной поверхностью можно дюбель не применять по причине того, что шуруп вкручивается налегке и хорошо закрепляется в мягкой древесине. Основными факторами подбора дюбеля и самореза, являются точные подборы изделий по размеру, длине, диаметру и длине внутренней окружности дюбеля.

Бывают случаи неудачного подбора этих двух составных друг к другу. Если так произошло и выбор неверен, на пример, диаметр внутри дюбеля оказался меньшего размера, чем окружность самореза, возможен разрыв вторым элементом первого и крепеж будет находиться в разболтанном виде в пластиковой вставке. Расширение не произойдет и прочность крепежных узлов станет низкой. Такая же ситуация произойдет если саморез не достигнет дна дюбеля с помощью конца.

Что важно учитывать

Очень важно, в процессе подбора, верно обозначить последовательность. Для начала подбирается дюбель. Чем он больше, тем большие нагрузки он сможет выдержать. Необходимо взять во внимание окружность и длину изделия, как самореза, так и дюбеля. При маленьких нагрузках используется дюбель окружностью 4 – 5 миллиметра.6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем прочнее материал, тем больше нагрузки сможет выдержать дюбель, одного и того же размера

Всегда учитывается прочность используемого материала, куда эксплуатируется крепеж. Чем уплотнение выше, тем большую нагрузку способно выдержать крепление. Два элемента, вставленных в бетонную поверхность, способны выдержать значительную нагрузку, невзирая на небольшие размеры. После подбора дюбеля необходимого размера, подбирается к нему саморез. При выборе самореза желательно опираться на несколько критериев:

• По толщине саморез должен быть, чтобы он не был внутри дюбеля в разболтанном виде и был плотно зафиксирован. При вкручивании до установления нужно приложить немного усилий.

• По длине саморезу необходимо быть подобным по длине с дюбелем, либо преувеличивать на 5 миллиметров, но не более. При креплении любой вещи к стене, используют длину побольше.

• По резьбе сложно определиться из – за их разнообразия. Во время несовпадения двух элементов по типу резьбы, есть вероятность, что последний выпадет ну или вовсе не вкрутится.

Таблица соответствий дюбеля с саморезом

Диаметр дюбеля в миллиметрах Диаметр самореза в миллиметрах

5 мм 2,5 мм. (от 2 мм до 3 мм.)

6 мм. 4 мм. (от 3,5 мм до 4,5 мм)

8 мм. диаметром 5 мм. (от 4,5 мм до 5,5 мм

10 мм 6 мм. (от 5,5 мм до 6,5 мм)

12 мм, 8 мм. (от 6,5 мм до 8,5 мм)

14 мм 10 мм. (от 8,5 мм до 10,5 мм)

16 мм 12 мм. (от 10,5 мм до 12,5 мм)

Сначала мы подберем нужный размер дюбеля, а потом уже подберем необходимую окружность самореза. Осталось основное – подобрать необходимую длину самореза.

Берем выбранную длину дюбеля, добавляем ширину используемого материала в креплении. Так выходит необходимая длина самореза. Для рыхлых оснований не должны браться крепежные материалы толщиной более чем 35 процентов, плотные основания не должны обрабатывать крепежные детали больше 60 процентов по толщине.

Разрешено немного выйти из дюбеля саморезу , это не опасно, самое важное заключается в том, чтобы он обязательно достиг конца дюбеля и раскрыл его в полной мере в целях прочного монтажа. Если, элемент крепления не достигнет конца, у дюбеля возникнет проворачивающийся способность и монтажные работы станут непригодны. Подготавливать отверстие под дюбель необходимо немного больше чем его длина и окружность.

В креплении различного строительного материала к конструкции строительной применяют зачастую крепление при помощи дюбеля и самореза. К примеру: Нам необходимо прикрепить фанерный лист шириной 20 миллиметров к полу из бетонита. Нам понадобится дюбель 8 на 50 ( по таблице выше указанно соответствие диаметра и длины), а также саморез 5 на 70 ( 5 – это окружность самореза, 70 – его длина). Для просверливания на нужен будет бур 8 на 110, просверливать необходимо вглубь, не меньше 60 миллиметров. После процедуры сверления, убираем пыль из отверстия, вставляем дюбель, затем вкручиваем саморез в него, а он проходит дальше через фанерный лист. Саморез, имеющий высокую винтовую резьбу, обладают тонким и острым профилем. Саморезы, используемые в креплении различного рода частей из металла, обладают более частой резьбой. Двухзаходная резьба.

Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая самого высокого распора в передней части дюбеля. Благодаря этому достигается прочная анкеровка дюбеля. Шипы на внешней части дюбеля усиливают коэффициент трения.

На сайте Машкрепеж Вы найдете большой ассортимент метизов : болты , гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие

Как подобрать дюбель под саморез

При проведении ремонта саморезы являются незаменимым расходным материалом. С их помощью можно закрепить любую конструкцию на определенной поверхности. Для надежной фиксации самореза в материале также необходимо использовать дюбель. Дюбель фиксируется в основании материала, затем в него вкручивается саморез. Дюбели бывают пластмассовые и металлические. Они всегда имеют в своей конструкции распорку – элемент, который увеличивает сцепление крепежа с материалом.

Параметры выбора дюбеля к саморезу

Для надежного крепления следует подобрать дюбель под саморез точно и правильно. Необходимо брать в расчет размеры самореза и дюбеля, а также толщину фиксируемого изделия. Если диаметр самореза превысит диаметр дюбеля, саморез разорвет дюбель. Если же, наоборот, диаметр дюбеля будет больше диаметра самореза, распорки не раскроются полностью и крепление будет недостаточно прочным. То же самое произойдет, если саморез будет по длине меньше, чем используемый дюбель.

Выбор дюбеля нужно начинать с его размерных характеристик. Дюбели более крупного размера способны выдерживать большие нагрузки. Дюбели различного диаметра рассчитаны на определенную нагрузку:

· 5 мм – невысокая нагрузка;

· 6−8 мм – средняя нагрузка;

· 10−12 мм − большая нагрузка;

· 14 мм и выше − очень большая нагрузка.

В дополнение к размерным характеристикам нужно знать плотность материала, в котором закрепляется дюбель. Дюбели одинакового размера выдерживают большие нагрузки в более плотных материалах. Также дюбель выбирается по виду в зависимости от целей использования и закрепляемых конструкций.

Виды дюбелей и саморезы к ним

Существуют следующие виды пластмассовых и металлических дюбелей:

· Распорный. Данные дюбели производят и используют для фиксации в основаниях из бетона. Конструкция такого дюбеля предусматривает 2 или 3 распорки. Распорные дюбели используют для крепления легких деталей. Такой дюбель можно идеально закрепить в рыхлой стене.

· Дюбель для гипсокартона. Дюбели этого вида производятся из металла, оснащены крупной резьбой и специальным сверлом. Это помогает избежать предварительного сверления отверстия перед установкой. Не предназначены для больших нагрузок.

· Дюбель-гвоздь. Состоит из пластмассового дюбеля и гвоздя из стали для повышенной прочности крепления. При вбивании гвоздя дюбель прочно закрепляется в материале. Данный вид используется для фиксации профилей из металла и плинтусов.

· Анкерный. Такие дюбели производят из металла. Они имеют форму цилиндра. У основания цилиндра расположена гайка. При закручивании самореза гайка открывает распорки в отверстии, что обеспечивает прочную фиксацию. Используются при фиксации массивных составляющих.

· Дюбель-бабочка. Необходимы для подвешивания габаритных изделий. У основания, как и у анкерного дюбеля, есть гайка. При закручивании самореза гайка давит на распорки, которые упираются во внутреннюю поверхность изделия. Так же хорош для закрепления в рыхлой стене, как и распорный дюбель.

· Дюбель-грибок. Дюбели данного вида незаменимы при термоизоляционных работах. С помощью них закрепляют утеплитель на поверхности зданий.

После того как выбор нужного вида дюбеля сделан, необходимо подобрать соответствующий ему саморез. С помощью специальной таблицы сопоставления размеров дюбеля и самореза Вы сможете узнать, как подобрать дюбель к саморезу.


Диаметр дюбеля (мм)


Длина дюбеля (мм)

Толщина прикрепляемого материала (мм)

Как выбрать дюбель под саморез

Дюбель – вспомогательный элемент для крепежных изделий, обеспечивающий надежное сцепление саморезов или шурупов с несущим основанием.

Дюбели делают из пластмассы (полипропилен, полиэтилен, нейлон) и металла (железо, нержавеющая сталь, латунь). Дюбель условно можно разделить на две части. Распорную (на фото ниже левая часть дюбеля), она отвечает за силу удержания самореза в материале, и нераспорную (на фото ниже правая часть дюбеля). Не распорная часть дюбеля нужна для того, чтобы не разрушать мягкий слой материалов. Например, Вы устанавливаете дюбель в оштукатуренную кирпичную стену, если не будет нераспорной части, то при закручивании самореза вокруг дюбеля разрушится штукатурка. Вы вешаете навесной шкафчик за основание через ДСП, тогда длина распорной части должна быть равна толщине ДСП плюс величина слоя штукатурки, получается около 30 мм.

Не распорная часть дюбеля может иметь фланец потайной, цилиндрической или круглой формы. Фланец не позволяет дюбелю утопится в отверстии закрепляемого материала или в стене. Применение дюбелей с фланцем удобно, если фланец не будет мешать.

При завинчивании самореза, распорная часть дюбеля, имеющая внутренний диаметр на много меньше диаметра дюбеля, пытается разойтись в стороны, но мешает материал стены и пластмасса дюбеля под большим давлением уплотняется, соединяя саморез со стеной в одно целое.

Дюбели для крепления изделий на стене из гипсокартона

Для крепления предметов на стенах из гипсокартона предназначен специальный дюбель, конец которого снабжен режущими кромками, выполняющими функцию сверла. Для установки такого дюбеля в гипсокартонной стене в ней не требуется предварительно сверлить отверстие, что позволяет закрепить предмет на стене при отсутствии дрели и сверла.

После установки в дюбель вкручивается саморез без изменения геометрии дюбеля. Дюбель можно легко выкрутить из гипсокартона и использовать повторно.

Существует еще один специальный дюбель для крепления изделий на стене из гипсокартона под названием Molly (Молли). Его строители называют «Бабочка», потому, что при ввинчивании самореза распорная часть дюбеля расходится в стороны за внутренней стороной гипсокартона, принимая форму крыльев бабочки. Это происходит вследствие того, что на конце распорной части есть утолщение, в которое вкручивается саморез, складывая распорную часть дюбеля вдвое, крепко фиксируя дюбель в гипсокартонной плите.

Такой дюбель позволяет закрепить на гипсокартоне изделие весом до 10 кг. Вот пример крепления с помощью дюбеля типа Бабочка большого зеркала на стене из гипсокартона.

Выбор дюбеля под саморез

После того, как выбор типа самореза и дюбеля для крепления на стене сделан, останется выбрать, воспользовавшись данными, приведенными в таблице ниже типоразмер самореза и соответствующий ему дюбель. Определиться с диаметром и глубиной отверстия для установки дюбеля.

В связи с отсутствием международного стандарта на саморезы и дюбеля, многие производители выпускают по своим внутренним стандартам. Поэтому невозможно точно указать все размеры, но в подавляющем числе случаев размеры совпадают с достаточной для практического использования точностью.

Пользоваться таблицей нужно следующим образом. Допустим Вам надо повесить книжную полку с максимально возможным весом 100 кг с креплением на двух петлях на кирпичной стене. Так как полка будет подвешена на два самореза, то нагрузка на один саморез будет составлять 50 кг. Выбираете из таблицы, саморез универсальной резьбой, с полусферической головкой, диаметром 6 мм, длиной не менее 80 мм. Дюбель подойдет стандартный, самый простой. Из таблицы видим, такой типоразмер самореза есть, для него подойдет дюбель диаметром 8 или 10 мм длиной 80 мм. Так как в наличии есть сверло диаметром 8 мм, то выбираем дюбель тоже диаметром 8 мм. Для его установки нужно просверлить отверстие диаметром 8 мм на глубину 85 мм.

Изготовление дюбеля из подручного материала

В качестве дюбеля можно с успехом использовать мебельный шкант. Он изготавливается из твердых пород древесины. Диаметр 8 мм, длина 40 мм, с продольными ребрами. Раньше при изготовлении мебели крепление шкантами было широко распространено.

Иногда возникает необходимость срочно закрепить предмет на стене, а готового дюбеля заводского производства под рукой нет. В таком случае можно самостоятельно выстругать его из любой сухой деревяшки. Подойдет ножка от стула или табуретки. Так всегда делали ранее, по той причине, что пластмассовых дюбелей в продаже не было. У самодельного дюбеля желательно снять фаску с одной стороны, чтобы легче было забивать в стену.

Для того, чтобы в деревянный дюбель ввинтить саморез, необходимо после его забивки в стену просверлить в его центре отверстие диаметром, чуть меньше диаметра резьбовой части самореза.

Хороший дюбель можно сделать из телевизионного кабеля, у которого центральная жила изолирована от оплетки полипропиленом, отрезав от него кусок требуемой длины. Для этого нужно снять внешнюю изоляцию и экранирующую оплетку, вынуть центральную жилу. Далее отрезанный кусок изоляции разрезать пополам на треть его длины. В неразрезанной части просверлить отверстие, равное диаметру самореза. На внешней стороне дюбеля желательно сделать насечки паяльником, чтобы дюбель не проворачивался в стене при закручивании самореза.

Получится дюбель, не хуже промышленного образца. Правда возни много, но если нужно всего несколько, то есть смысл мастерить самому.

Иногда при сверлении отверстия в стене случаются неожиданности. Сверло из-за неоднородности материала стены или при неудачном попадании на стык кирпичей, высверливает отверстие не очень точно, да еще гораздо большего размера, чем дюбель. Дюбель болтается, и удерживать в стене саморез в таком случае не будет. Бывает и стена очень рыхлая и откалывается большой ее кусок. Но есть простое решение, которым я пользуюсь с незапамятных времен.

На саморез навивается алюминиевая или медная проволочка, диаметром, равная шагу резьбы самореза или винта. Получается металлический дюбель с резьбой. Так как мне попался дюбель с двухзаходной резьбой, то навил проволочку в два захода. В такой проволочный дюбель саморез легко закручивается и выкручивается. Для исключения проворачивания проволочного дюбеля в стене, следует на нем напильником сделать по бокам грани.

Монтируется в стену дюбель следующим образом. Разводится раствор цемента, алебастра, гипса или другого подобного строительного раствора, заполняется высверленное отверстие и вставляется проволочный дюбель с завинченным в него саморезом до утопления в этот раствор. Если тяжело вставляется, можно постучать молотком. После застывания раствора саморез можно выкрутить и повесить на стену требуемый предмет. Держаться будет надежно.

Иногда случается, что высверленное в стене отверстие сверлом заданного диаметра не обеспечивает плотной посадки дюбеля и при завинчивании самореза в дюбель он проворачивается. В таком случае можно воспользоваться составом «Жидкие гвозди». Из тюбика высверленное отверстие в стене полностью заполняется раствором и в него незамедлительно вставляется дюбель. Через полчаса можно будет смело закручивать в дюбель саморез. Держать будет намертво.

С помощью жидких гвоздей, по вышеописанной технологии, можно также надежно закрепить пластиковый стандартный дюбель в стене, выложенной из пористого материала, например пенобетона.

Бывают случаи, когда дюбель не удается полностью загнать в отверстие, и он немного выступает, а вынуть не удается. Выступающую часть нужно удалить. Ее можно спилить полотном от ножовки по металлу.

Чтобы исключить порчу покрытия стены достаточно взять небольшой лист наждачной бумаги, сделать в нем отверстие диаметром равным диаметру дюбеля, одеть на дюбель наждачной стороной к стене и аккуратно спилить. Покрытие стены останется неповрежденным.

сеть магазинов
КрепежСтрой

На этой странице Вы найдете краткое описание различных видов дюбелей, a так же данные о подборе самореза к дюбелю, представленные в табличной форме.

Дюбель тип К

Дюбель тип «К», предназначен для крепления в бетоне. Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая максимального распора в передней половине дюбеля. За счет этого достигается надежная анкеровка дюбеля. Шипы на поверхности дюбеля усиливают коэффициент трения.

Дюбель тип Т

Распорный дюбель тип «Т», предназначен для крепления в бетоне, слабом бетоне, кирпиче. Силы, при воздействии которых происходит распирание дюбеля, распределены внутри отверстия равномерно, что повышает показатели рабочих нагрузок.

Дюбель тип S

Дюбель тип «S», предназначен для всех видов материалов из бетона и кирпича. Наличие блокировочных язычков предотвращает проворачивание дюбеля в отверстии, а зубцы прочно закрепляют дюбель за счет трения в полнотелых строительных материалах. Передняя половина дюбеля имеет сплошное сечение, что еще более усиливает распорное давление в глубине отверстия при завинчивании шурупа.

Дюбель тип U

Универсальный дюбель из полипропилена тип «U», предназначен для использования его как в полнотелых, так и пустотелых материалах. В плотной кладке, дуйствует как обыкновенный трех-лепестковый дюбель, а в пустотелых материалах, дюбель тип «U», наварачивается на шуруп и завязывается в плотный узел, который надежно крепит шуруп в стене.

Дюбель KPU

Дюбель «KPU» изготовлен из нейлона, характеризуется большой стойкостью к механическим деформациям и перепадам температур. Применяется для пустотелых материалов (кирпич, плита перекрытия и т.д.), а так же для полнотелых строительных материалов: бетон, полнотелый кирпич, камень.

Дюбель KPW

Дюбель «KPW» изготовлен из нейлона, применяется для гипсокартонных, древесно-стружечных плит и других материалов: бетон, полнотелый кирпич, дырчатый кирпич. При использовании в пустотелых материалах, дюбель образует узел в полой области. В полнотелых метериалах дюбель расширяется и держит благодаря силе распора.

Дюбель KPX

Дюбель «KPX» используется для полнотелых строительных материалов типа: бетон, кирпич, камень, а так же для других материалов таких как: дырчатый кирпич, пустотелый блок и т.д.

Дюбель KPR

Дюбель «KPR», прежде всего применяется для пустотелых строительных материалов: дырчатый кирпич, щелевой пустотелый блок, газобетон, легкий бетон. Распорный дюбель «KPR» предназначен для крепления брусков, деревянных планок, фасадов зданий, оконных рам, металлических профилей.

Дюбель KMG

Дюбель «KMG» предназначен для анкеровки в газобетоне и в других строительных материалах. Внутренняя резьба дает возможность крепления с использованием шурупов для дерева, саморезов, а так же винтов с метрической резьбой. Необходимо учитывать, что диаметр сверления (учитывая форму дюбеля) зависит от вида основания.

Дюбель для пенобетона

Дюбель предназначен для пенобетона (пористого бетона). Высокие внешние ребра дюбеля позволяют значительно увеличить площадь соприкосновения с материалом. При распирании дюбеля шурупом обеспечивается его надежное закрепление в пенобетоне.

Дюбель «Дрива»

Дюбель предназначен для крепления к гипсокартону толщиной не менее 9 мм светильников, плинтусов и т.д. Фиксация дюбеля происходит за счет высокой и редкой резьбы, которая, с одной стороны, не позволяет крошиться гипсокартону, а с другой, за счет увеличенной площади поверхности обеспечивает надежное крепление дюбеля в плите. Не требует предварительного рассверливания. Диаметр самореза для пластиковой дривы — 3,8 мм. Диаметр самореза для стальной дривы — 4,5 мм.

Дюбель «Бабочка»

Дюбель «Бабочка», предназначен для крепления к гипсокартону, ГВЛ, ДСП и другим материалам толщиной 10-12 мм. Порядок монтажа следующий:

  1. Высверливается отверстие необходимого диаметра (8 или 10 мм).
  2. В отверстие вставляется дюбель.
  3. К стене прикладывается монтируемая деталь с предварительно просверленным в ней отверстием.
  4. Производится монтаж детали при помощи шурупа. Длинна шурупа не менее 55 мм (без учета толщины прикрепляемой детали).

Как правильно подобрать размер сверла под дюбель

На сегодняшний день нет необходимости использовать гвозди для того чтобы повесить картину, полку, шкафчик или другой предмет мебели и декора. Во-первых, это неудобно, во-вторых, ненадежно. Любой крепеж должен быть надежным, лучше выбирать дюбеля, которые устанавливаются в заранее просверленное отверстие. Надежность такого крепления напрямую зависит от правильно подобранного сверла, чем меньшая разница диаметра дыры и стержня, тем крепче он установится. Как подобрать сверло под дюбель разберемся дальше.

Основные принципы подбора

Правильный выбор сверла под дюбель должен основываться на следующем:

  1. Рассчитывая какое отверстие сверлить под дюбель, стоит учитывать тип стены, в которую устанавливается стержень, и чем она покрыта.
  2. Вес прикрепляемого мебели и максимальные возможные нагрузки.

Учитывая вышеуказанные параметры можно правильно выбрать соответствующий инструмент. Чтобы было проще, нужно учитывать заводской размер сверла и крепежа, а также предел прочности дюбеля. На инструменте имеется маркировка, ориентируясь на которую легко подобрать нужную модель.

Если материал стенки очень прочный, например, бетон, следует выбрать два типа сверла и разные режимы работы дрели. Для начала следует взять сверло на несколько размеров меньшее дюбели, перевести дрель в ударный режим и проделать необходимую дыру. Затем, использовав буравчик идентичного размера с крепежом, на обычном режиме довести дыру до необходимых параметров.

С помощью таких манипуляций можно провести работы быстрее, не слишком нагружать дрель, получить отверстие идеальной формы и сохранить целостность стены и ее покрытия. Стержень в дыре не должен прокручиваться и свободно перемещаться в нем. Вместо дрели лучше выбрать перфоратор, так как он более мощный и производительный.

Если материал стенки рыхлый, лучше, чтобы размер сверла был на несколько размеров меньше стержня (например, под дюбель 8, сверло размером 6 или 7). Это позволит плотно установить крепеж, даже в случае излишнего разрушения структуры стены.

Выбирая тип сверла, стоит обратить внимание на победитовые, учитывая их высокую прочность и долговечность.

Длина отверстия должна на несколько миллиметров превышать длины дюбели. Это нужно для того, что он плотно сел в нишу на всю свою длину, так как в дыре может скапливаться пыль.

Крепление легких предметов

Крепление полочек, картин и других легких предметов не требует особой подготовки и наличия мощного инструмента. Нужно лишь иметь электроинструмент, простой дюбель и подходящее сверло под дюбель. Такой тип крепежа отлично подходит для бетонных и кирпичных стен. Также его можно монтировать в потолок, для чего следует проделать отверстие под дюбель 6. Для стен подходит крепеж 4 размера. Для стенок из такого типа лучше всего подходит победитовое жало. В большинстве случаев двух точек монтажа будет вполне достаточно.

Крепление изделий, имеющих средний вес

Если вес монтированного элемента декора превышает 5 кг, нужен более надежный крепеж. Подойдет дюбель диаметром 8 мм и соответственно диаметр сверла также 8 мм. Длины отверстия в 6 см вполне достаточно при работе с обычными стенами, при работе с рыхлым материалом или потолком глубину увеличивают до 8.

Если вес предмета приближается к 10 кг, для надежности стоит установить 4 крепежа, так как 2 могут не выдержать. В качестве инструмента лучше применить перфоратор.

Крепление тяжеловесных предметов

Тяжелая мебель или бытовая техника, которая монтируется на стену, несет значительную физическую нагрузку. Даже если крепеж вначале выглядит надежно, со временем он может подвести. Установку тяжеловесных предметов стоит проводить только на стенках из прочных материалов, бетона или кирпича. Рыхлый материал может разрушиться под воздействием большого веса. Нормальный диаметр крепежного элемента — 10 мм, а глубина дыры более 6 см, на эти показатели нужно опираться, чтобы определить диаметр сверла. Для надежности, количество точек монтажа рекомендовано не менее 6. Подбирая, каким сверлом сверлить, можно смело выбирать победитовые.

Чтобы прикрепленная конструкция выдерживала около 100 кг, лучше использовать анкерные болты.

Они более надежные, даже учитывая их меньший размер. Следует проделать отверстие глубиной до 6 см и установить выбранный болт.

Существует 3 вида:

  1. Болт с наружной гайкой, которая затягивается обычным ключом.
  2. Самоконтрящаяся гайка, которая закручивается отверткой.
  3. Двухраспорные анкера, которые применяются для крепежа самой массивной мебели.

Крепление к ненадежной поверхности

Современные дома имеют множество поверхностей, изготовленных из не очень прочных материалов. К ним можно отнести гипсокартон, старый кирпич, деревянные доски или плиты из прессованных опилок. При работе с ними лучше использовать нейлоновые крепежи диаметром более 10 мм, глубина монтажа не должна быть меньше 6 см. Буравчик лучше выбрать на несколько размеров меньше.

Процесс сверления должен быть безударным, так как излишняя нагрузка может повредить поверхность. Использование ударного режима может не оставить видимых разрушений, но внутренняя структура стены может пострадать. Если диаметр сверла будет слишком большим, крепеж будет свободно двигаться в отверстии, постепенно увеличивая его диаметр, особенно если работа проводилась с газобетонном.

Для гипсокартонных стен необязательно применять сверло меньшего диаметра, главное не давить на дрель и не использовать ударный режим. Гипсокартон – очень нежный материал, даже небольшая нагрузка может привести к разрушению участка стены. Просверлить отверстие следует с легким усилием, чтобы оно соответствовало размеру пластикового дюбеля с саморезом.

Стоит понимать, что крепить к подобным поверхностям тяжелые конструкции не нужно, даже если изначально материал справляется с нагрузкой, со временем под большим весом может произойти обрушение.

Если учитывать материал, из которого изготовлена стена, правильно подобрать дюбель и сверло к нему, а также имея на руках качественный инструмент можно сделать качественный монтаж, и не переживать о сохранности своей мебели или бытовой техники. Соблюдая рекомендации, с подобным монтажом справится даже неопытный мастер.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как правильно выбрать дюбель

КАК ПРАВИЛЬНО ВЫБРАТЬ ДЮБЕЛЬ ?

Помню как вчера, забиваешь деревянную пробку или чёпик в бетон и в неё вворачивался саморез. Сегодня это выглядит более чем архаично и на сегодняшний день ни одна стройка, ни один ремонт не обходится без дюбеля - своеобразной универсальной разновидности анкера, используемого для крепежа. Дюбель незаменим для использования на сплошной, слоистой и пустотелой поверхности. Вариантов применения и использования дюбеля существует великое множество.

Все дюбеля отличаются материалом изготовления, способом закрепления, и расчетными нагрузками на растяжения и среза. Другими словами, одни из них рассчитаны на крепёж легких бытовых предметов, другие конструктивно выдерживают крупные здания и сооружения, но это другая история.

Что же касается ремонта и ремонтных работ в квартире, особенно в современных домах где перекрытия и стены сделаны из железобетона, то здесь дюбель просто необходим для крепежа, незаменим в использовании, поскольку все операции крепежа к стенам, полам и потолкам приходится выполнять с помощью дюбеля. При подборе дюбеля следует обращать внимание и учитывать:

  • при горизонтальном крепеже в бетонную или кирпичную стену, надо использовать дюбель с наружным диаметром 6-10 мм., глубиной крепления 30-50 мм.
  • для крепежа различных настенных тренажеров, шведских стенок и других тяжелых и тяжело нагруженных предметов, глубина закрепления должна быть 80-100 мм.
  • вертикальный крепеж - нагрузка действует вниз. Рекомендуем выбирать дюбеля, имеющие распорные усы и поперечные насечки.
  • всегда важно чтоб отверстие соответствовало диаметру дюбеля (входит с некоторым усилием), глубина сверления отверстия под дюбель (длина дюбеля) - 40-50 мм.
  • иногда для большей надежности для установки дюбеля, отверстие смазывают клеем ПВА, и после крепления дюбеля перед вворачиванием самореза, дают сутки постоять на схватывание.

Выбор дюбелей поверьте огромный. Какой выбрать в каждом конкретном случае ??

Мы предлагаем в продажу и держим постоянный складской запас самых разнообразных видов дюбелей. Вот некоторые и самые распространенные конструкции дюбеля:

Дюбель полипропиленовый распорный (с усами) предназначен для крепления различных элементов с применением саморезов и универсальных шурупов в бетон, кирпич, камень. Материал изготовления - полипропилен или нейлон.

Дюбель распорный (типа "ежик") также предназначен для крепления различных элементов в бетонную поверхность и имеют своеобразные распорки для лучшей фиксации. Выпускается из полипропилена.

Дюбель для гипсокартона "DRIVA", бывают пластмассовые и металлические, имеют назначение крепить различные элементы и конструкции в мягких материалах гипсокартонных и гипсоволоконных листах (ГВЛ), пористого бетона, с применением саморезов и универсальных шурупов.

Делают этот дюбель из цинково-алюминиевого сплава или нейлона. Металлическая Дрива благодаря острию в виде перового сверла, как правило устанавливают без предварительного сверления под него отверстия. Крупная резьба на внешней поверхности корпуса дюбеля, даёт возможность ввинчивается в стену отверткой.

Дюбель гвоздь предназначены для быстрого крепежа окон, металлических профилей, различных реек обрешетки и направляющих, бруса, плинтусов, фанеры, кабель-каналов и др. в бетон, камень, кирпич. когда нужно установить их быстро и большое количество. Дюбель комплектуются гвоздем, имеющим накатку на удержание в виде обратных конусов. Конструкция дюбель-гвоздя изготавливаются из полипропилена или нейлона, а гвоздь соответственно из стали. Гвоздь забивают молотком. ))

Но чтобы правильно и грамотно сделать выбор, позвоните в офис нашей компании, ведущие специалисты Вам помогут и дадут самую исчерпывающую информацию под необходимые для Вас условия крепежа.

Стандартный нейлоновый дюбель годятся для любой стены и используются с саморезом диаметром от 2 до 16 мм. В стене просверливают отверстие, соответствующее диаметру дюбеля, в котором он удерживается благодаря направленным усикам, а при расклинивании саморезом, дюбель "намертво" крепится в стенки отверстия.

Дюбель для газобетона, для такого дюбеля сверлят отверстие, соответствующее диаметру. В отверстие дюбель держится за счет расклинивания под действием самореза и его спиралевидных ребер.

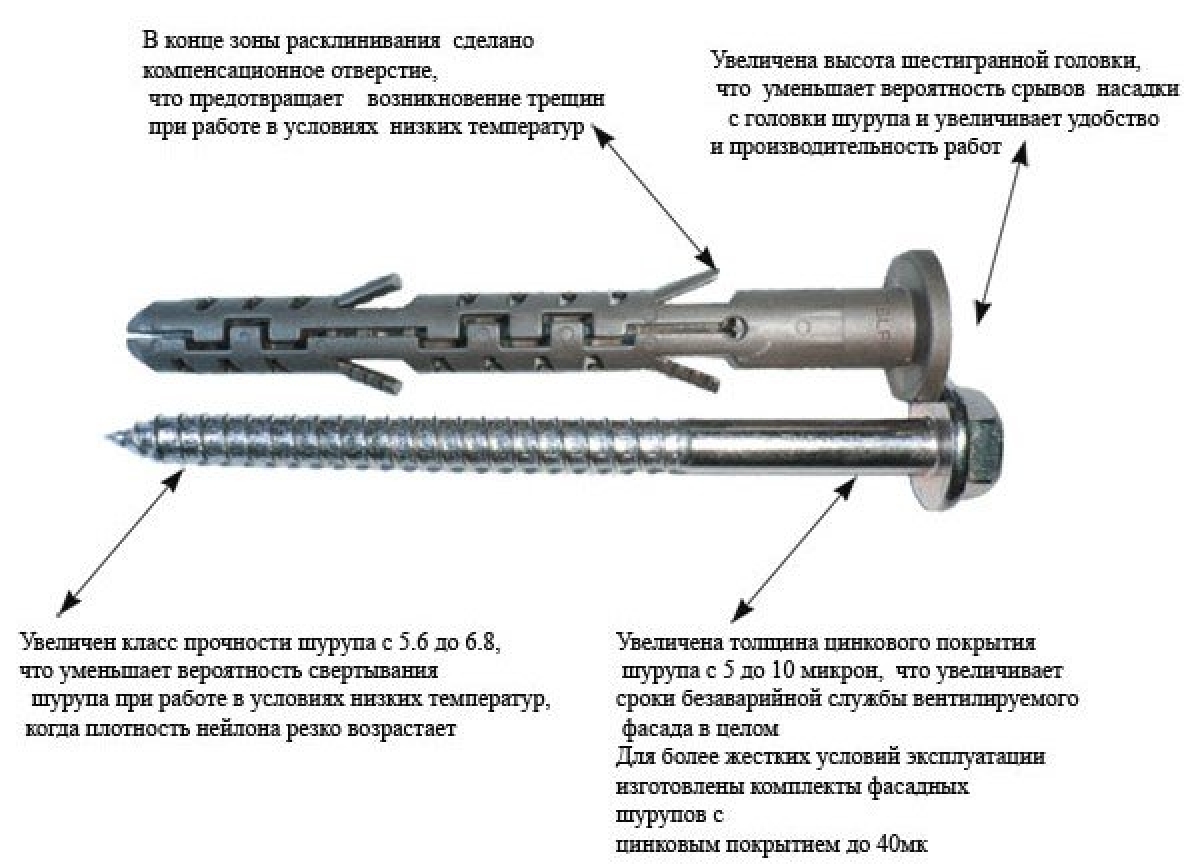

Рамный дюбель бывает длиной от 60 до 360 мм., двух основных видов - для твердой сплошной основы и для пустотелых (щелевых) и мягких материалов. Удлиненная распорная часть дюбеля, обеспечивает зацепление сразу за несколько перемычек в материале с пустотами. Как правило применяются для крепления оконных и дверных коробок, а также через слой штукатурки и теплоизоляции, различных элементов обшивки.

Дистанционный (юстировочный) дюбель, закрепляет рейки обрешетки под последующую обшивку на некотором удалении от стены. Позволяет производить регулировку в пределах от 0 до 3,00 см относительно основы положение реек обрешетки в процессе крепежа за счет разделяемого на 2 части (1- основа, 2 - рейка) дюбеля и самореза специальной конструкции.


Универсальный нейлоновый дюбель необходим для крепления предметов к пустотелой стене или другой основе, предполагаемой наличие полого или пустого пространства. В пустотелой основе, дюбель выпучивается и так фиксируется в ней. В сплошной основе из бетона или кирпича, дюбель разжимаясь, просто входит в плотный контакт со стенками отверстия. Служит для крепежа деревянных брусков, подвесных потолков, металлических реек, оконных и дверных коробок, обрешетка для облицовочных плит и т.д.

Металлический дюбель бабочка предназначен для пустотелых конструкций и гипсокартона. Выдерживает большие нагрузки. При вкручивании винта дюбеля, пластины расходятся во все стороны и прижимаются к внутренним опорным поверхностям.

Дюбель для крепления термоизоляции – название говорит само за себя, предназначен для укрепления утеплителя из минеральной ваты или другова объёмного и легкого материала. В отверстие в бетонной или кирпичной стене забивают без гвоздя или шурупа.

Как подобрать саморез к дюбелю – пластмассовые шурупы

Чем отличается шуруп и саморез.

Мы постоянно в нашей обычной жизни сталкиваемся с различными деталями крепежа: саморезами, шурупами, болтами и винтами. В настоящее время наиболее широкое распространение получили саморезы, появившиеся на рынке строительных материалов совсем недавно, и которые вытеснили отечественные шурупы непривлекательного вида.

Шуруп

Шуруп выглядит как стержень с головкой и острой резьбой. До шляпки на стержне шурупа можно выделить два участка с винтовой резьбой и без резьбы. Форма головки у него может быть полукруглая, шестигранная или потайная. Различают шурупы для дерева и для металла. У шурупов для дерева более крупный шаг резьбы по сравнению с шурупами для металла. Универсальные шурупы

применяются в любой отрасли народного хозяйства.

Саморез

Саморез – это винт, у которого острая резьба и есть либо острый наконечник, либо наконечник-сверло. Резьба у них нанесена до самой шляпки. От шурупов саморезы отличает шаг резьбы и сверло.

Как подобрать сверло под дюбель

Отличия имеются так же в профиле резьбы. Саморезы имеют более острую и высокую резьбу с разным углом наклона. Маленькие сверла используют для дерева, большие — для металла. Саморезы имеют потайную, полукруглую головку под отвертку или с шайбой.

Отличия, преимущества

Что же такого хорошего в саморезах, ведь они практически те же шурупы, но имеющие более высокое качество? Саморезы изготавливаются по определенной технологии. Для изготовления используется только прочные стальные сплавы, которые проходят последующую термическую обработку. Иначе можно сказать, что их изготавливают из закаленной стали. Как и весь стальной крепеж, саморезы для защиты от коррозии могут быть фосфатированы, оксидированы или гальванически оцинкованы с применением пассивирования.

После такой обработки саморезы становятся характерного черного или блестяще белого цвета и приобретают значительную устойчивость к коррозии. Для стыковки с инструментом у них используются четкие и точные шлицы, имеющие форму креста.

Саморезы, изготовленные из латуни или нержавейки, можно считать экзотикой.

Саморезы с высокой винтовой резьбой имеют тонкий и острый профиль. Очень легко можно нарезать резьбу в достаточно твердых металлах саморезами с таким профилем резьбы. При этом его конец выполнен в виде острого конуса. Он как шило проделывает в материале отверстие для точной установки и для того, чтобы можно было начать нарезку резьбы. Работу конца самореза можно сравнить с работой бура. У некоторых видов саморезов на конце сформировано подобие сверла, которое дает возможность избежать сверления и нарезки резьбы. При этом он легко вворачивается в металл, имеющий толщину до 2 мм.

Те саморезы, которые используются для крепежа различных металлических частей, имеют более частую резьбу. Достаточно часто у них имеется двухзаходная резьба.

Универсальные саморезы имеют резьбу со средним шагом длины.

Для скрепления частей деревянных конструкций используются саморезы, у которых имеется широкий шаг резьбы, большой угол наклона и достаточно острый конец.

Самые востребованные саморезы имеют потайную головку, которая плавно переходит в стержень с резьбой. Такая форма крепежа идеально подходит для монтажа гипсокартонных листов. Не менее популярны у нас и саморезы, имеющие шестигранную головку. Чаще всего их применяют тогда, когда требуется повышенная прочность крепежа. Используют их вместе с дюбелями из пластика для крепления тяжелых предметов к стенам.

Кровельный саморез имеет шестигранную головку, которая переходит в крупную шайбу (пресс-шайба). У него есть резиновая прокладка для герметизации соединения, и окрашен он в один из распространенных цветов кровельных материалов (белый, зеленый, красный и т.д.).

Саморезы с полукруглой головкой, переходящей в шайбу, используют для соединения материалов имеющих форму листа. Такой крепеж для листового металла имеет резьбу с малым шагом. При этом форма головки увеличенного диаметра дает возможность более эффективно крепить материал за счет усиления прижимания к основанию, когда просто невозможно сделать зенковку.

Короткие саморезы с наконечником в виде сверла и полукруглой головкой используют для крепления частей, изготовленных из металлического профиля. Очень часто их называют клопами и блохами.

Так же шурупы и саморезы имеют отличия по подготовке материала к применению крепежа. При использовании шурупа необходимо просверлить отверстия, куда затем его ввинчивают. При использовании самореза материал такой подготовки не требует. Шурупы имеют только два вида головок. У саморезов огромное количество видов головок: несколько видов потайных головок, шестигранные с шайбой и без, полукруглые с шайбой и без, цилиндрические и трапециевидные.

Саморезы за счет своей прочности применяются для крепежа всевозможных материалов, начиная с дерева, пластмассы и до металла, бетона.

Можно сделать вывод: разница между шурупом и саморезом заключается в том, что шурупы требуют предварительно просверленного отверстия, а саморезы подходят практически для всех материалов и не требуют предварительной подготовки рабочей поверхности.

Выбираем правильно саморезы по нагрузке, вся информация

Сегодня в статье мы рассмотрим такую важную тему, как правильный выбор саморезов. Дело в том, что общаясь в консультантами различных строительных магазинов, мы пришли к выводу, что часто люди выбирают метизы (металлические изделия, от словосочетания) совершенно неправильно, отдавая свой выбор тем саморезам, которые стоят минимально. Часто обращают внимание исключительно на длину, что в корне не правильно.

Если вы встречались с тем, что при вкручивании или выкручивании метизов, они у вас ломались, то это происходило либо ввиду некачественных саморезов, либо ввиду неправильно сделанного выбора.

Для того, чтобы разобраться в этой, казалось бы на первый взгляд сложной теме, читайте нашу статью далее.

Как выбрать саморезы правильно

Итак, для того, чтобы правильно выбрать саморезы, которых сегодня продается просто несчетное количество, необходимо обратить первым делом на ход резьбы.

  • Ход резьбы саморезов, может быть как частый, так и редкий.
  • Частый ход саморезов предназначен для того, чтобы их вкручивать в металлические поверхности.
  • Редкий ход саморезов, предназначен для того, чтобы их вкручивать в мягкие поверхности, такие как пластик, гипс, дерево.
  • Универсальные саморезы — это те, которые можно вкручивать куда угодно. Если вы не знаете что купить, то покупайте именно универсальные саморезы.
  • Существуют также специальные саморезы, которые предназначены для определенных задач. Классический пример — это метизы с граненой головкой, который нужны для монтажа кровельных материалов.

Какие бывают саморезы по типу резьбы

Диаметры и длины саморезов с потайной головкой ГОСТ 1145-80 и полупотайной головкой ГОСТ 1146-80

Диаметр самореза, мм Длины самореза, мм Диаметр самореза, мм Длины самореза, мм
1,6 7, 10, 13 4,0 13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60
2,0 7, 10, 13, 16 5,0 13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70
2,5 7, 10, 13, 16, (18), 20, (22), 25, 6,0 (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100
3,0 10, 13, 16, (18), 20, (22), 25, 30 8,0 50, 60, 70, 80, 90, 100
3,5 10, 13, 16, (18), 20, (22), 25, 30, 35, 40 10,0 80, 90, 100

Длины и диаметры саморезов с полукруглой головкой по ГОСТ 1144-80

Диаметр самореза, мм Длины стержня в мм Диаметр самореза, мм Длины стержня в мм
1,6 7, 10, 13 4,0 13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60
2,0 7, 10, 13, 16 5,0 13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70
2,5 7, 10, 13, 16, (18), 20, (22), 25 6,0 (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100
3,0 10, 13, 16, (18), 20, (22), 25, 30 8,0 50, 60, 70, 80, 90, 100
3,5 10, 13, 16, (18), 20, (22), 25, 30, 35, 40 10,0 80, 90, 100

Какие саморезы выбрать для определенной нагрузки

Для того, чтобы правильно подобрать метизы в зависимости от нагрузки, вы можете обратиться к продавцу-консультанту и попросить его помочь вам. Либо, можете заглянуть в нашу таблицу и определиться со своим выбором до похода в магазин.

как подобрать его под дюбели 6 и 8? Каким сверлить отверстие под дюбель 10?

Как правильно подобрать сверло под дюбель – с этим вопросом сталкиваются многие начинающие строители. Поскольку диаметр отверстия при установке крепежа такого типа, действительно, имеет большое значение, к поискам подходящего инструмента и расходных материалов стоит отнестись очень ответственно. Лучше заранее узнать о том, каким сверлом подготовить отверстие под дюбель 6, 8, 10 мм, чем совершить ошибку в процессе работы, а затем ее исправлять.

Что учесть при выборе?

Необходимость подобрать подходящее сверло под дюбель перед его установкой в поверхность стены периодически возникает у каждого домашнего мастера. Здесь важен точный расчет, поскольку любые ошибки приведут к ухудшению прочности соединения. Прежде чем выбрать подходящий инструмент в своем арсенале, стоит изучить несколько важных вопросов.

Первый из них связан с определением типа материалов, из которых сделаны стены, а также выполнена отделка их поверхности. Второй важнейший параметр: нагрузка, под которой крепеж будет эксплуатироваться. С диаметром — третьим базовым элементом – вопросов обычно не возникает: он указан в маркировке на поверхности сверл и дюбелей.

Исключить прокручивание крепежа в отверстии, избежать чрезмерного увеличения его диаметра поможет отдельная хитрость. Начинать сверление нужно при меньшем, чем это необходимо, размере бура. Так, для дюбеля 10 мм берется ударная дрель со сверлом на 8 мм – этот вариант годится для бетонного монолита, по ячеистым и пустотелым блокам использовать биение нельзя. Отверстие проделывается не на полную глубину. Затем в патрон дрели устанавливается сверло, соответствующее диаметру дюбеля, выполняется досверливание в безударном режиме.

Такой подход позволит не разбить подготавливаемое отверстие при работе с мощным электроинструментом, исключит уход в стороны и неточности при работе. Глубина подбирается исходя из длины крепежа – она должна быть на 3-5 мм больше, при этом можно использовать ограничитель на стержне бура, чтобы избежать чрезмерного погружения. Если не предусмотреть этот запас, при установке дюбель может упереться в препятствие из оставшейся пыли или бетонной крошки. Нужно запомнить еще одно непреложное правило: по твердым поверхностям, таким как бетонный монолит, кирпич, нужно обязательно выбирать сверло точно по диаметру крепежа. При бурении стен из рыхлых или вспененных, ячеистых, пустотелых материалов отверстие делается меньше на 1-2 мм, иначе фиксация будет недостаточно плотной.

Гильза дюбеля со временем разболтается, может выпасть или создать люфт, снизив надежность соединения. Для сверления сырых стен это правило сохраняет свою актуальность. Тип бура тоже подбирается индивидуально с учетом материала, из которого изготовлено основание. Иногда проще подготовить универсальный вариант, но по кафелю или керамогранитной облицовке все равно лучше брать специальный. Сверла с победитовым наконечником оптимальны в работе по кирпичу и бетону.

Для стен из дерева, полимерных листовых материалов, ДСП или других строительных плит специальный бур не требуется. Подойдет самое обычное сверло из инструментальной высокопрочной стали.

Крепление предметов разной тяжести

Прежде чем сверлить отверстие под дюбель-гвоздь или пластиковый распорный крепеж, стоит уточнить нагрузки, которые предстоит брать на себя устанавливаемому в стену элементу. Чем тяжелее и массивнее будет навешиваемая конструкция, тем крупнее потребуется крепеж. Легкую полку можно зафиксировать на дюбель 5 мм, тяжелый стеллаж – на его аналог от 10 до 12 мм в диаметре.

Брать в расчет стоит и саморезы или шурупы. Например, типоразмеру 6х40 мм соответствует дюбель 8 или 10 мм аналогичной длины. Правильно определить нужные диаметры можно при помощи таблицы.

Легких

Для предметов малого веса используются легкие монтажные элементы, подойдет и быстро устанавливаемый дюбель-гвоздь. Отверстие в стены из бетона, железобетона, полнотелого кирпича под них сверлят такое же, как и диаметр крепежа. Под наружный размер 6 мм хватит длины 40 мм. Навешивая люстры, потолочные светильники, дюбель лучше углубить сильнее. Здесь подойдет крепеж с параметрами 6х60 мм.

Среднего веса

В случае если предстоит навесить полку или другой предмет среднего веса, придется взять более надежный тип крепления. Подойдут ударные дюбели диаметром от 8 мм и более. Заглубление, соответственно, и длина используемого изделия определяются по месту его установки. Если в стену фиксируют дюбель 60 мм, то в потолок понадобится уже его аналог на 20-30 мм длиннее.

Важно правильно рассчитывать количество фиксаторов. На каждый дюбель при его правильной установке должна приходиться нагрузка не более 2,5 кг веса предмета. То есть на полку или стеллаж массой 10 кг придется высверлить в стене 4 отверстия или больше, чтобы предусмотреть дополнительные факторы риска.

При наличии домашних животных, которые могут запрыгнуть на подвешиваемую конструкцию, стоит заложить дополнительную страховочную нагрузку в 4-5 кг. Количество дюбелей пропорционально увеличится на 2 единицы.

Тяжелых

Массивные предметы интерьера, не имеющие напольной опоры, требуют тщательной фиксации. Диаметр дюбеля и сверла здесь будет не менее 10 мм, заглубление можно делать на 60 мм и более в стену, на 80 мм – в потолок. Сам крепеж должен относиться к ударному типу — в него заколачивается ответная часть. Для пустотелых и ячеистых стен установлены определенные ограничения по внешним нагрузкам, а также используемому крепежу – лучше применять химические или специальные анкеры с увеличенной площадью раскрытия.

Если предстоит зафиксировать на стене, потолке элементы домашнего спортивного инвентаря, их тоже навешивают отдельно. Здесь используют анкерные болты, подбор диаметра которых осуществляется индивидуально, но не менее чем 8х60 мм.

Крепим к ненадежной поверхности

Бетонный монолит и полнотелый кирпич все чаще уступают место материалам, не обладающим той же прочностью и твердостью. Гипсокартонные перегородки и пазогребневые плиты, ячеистый и газобетон хоть и обеспечивают быстрое возведение зданий, но сильно проигрывают в надежности. При сверлении отверстий такая стена может раскрошиться или треснуть, особенно когда речь идет о пустотелых элементах. Чтобы этого не произошло, действовать следует по определенным правилам.

  1. Выбирать легкий крепеж из нейлона и других полимеров, отдавая предпочтение диаметру не менее 10 мм. Это позволит лучше закрепить его в стене. Для очень пористых стен предназначены металлические дюбели типа «молли».
  2. Подбирать сверло на 1-2 мм меньше дюбеля. Подойдет победитовый вариант – довольно универсальный и надежный. При сверлении кафеля, плитки в ванной на гипсокартонной перегородке лучше заменить его алмазным буром.
  3. Производить работы в 1 этап. Сверлить нужно в безударном режиме, выбирая всю необходимую длину за проход.
  4. Предпочесть дюбели, специально созданные для пустотелых стен и слабых оснований. В первую очередь к ним относятся «бабочки», при установке самореза или шурупа раскрывающие свои боковые грани. Напрямую в гипсокартон гораздо надежнее садится дюбель с уже нарезанными кромками — под него не требуется предварительное сверление, нужно просто завернуть изделие в стену. Несущие способности такого крепежа невелики, но их хватит, чтобы повесить часы или небольшую картину.
  5. При неправильно выбранном диаметре сверла рекомендуется поменять дюбель. Если это невозможно, усилить фиксацию помогут составы, такие как «жидкие гвозди». Их же применяют при проворачивании установленного крепления. Достаточно 30-120 минут, чтобы дюбель был готов к установке самореза.
  6. Если крепеж уперся в перегородку или другое препятствие, а снаружи осталась часть гильзы, ее можно аккуратно удалить. При работе на стенах с декоративным покрытием, их предварительно защищают кругом из наждачной бумаги, надев его на дюбель. Затем лишний край просто опиливают, саморез или шуруп устанавливают, как обычно.

Учитывая все эти рекомендации, можно легко подобрать подходящий дюбель и сверло для его установки, а также избежать ошибок, часто допускаемых неопытными мастерами.

В следующем видео описаны правила выбора дюбеля и анкера.

Самонарезающие винты Как выбрать

Самонарезающие винты. Как выбрать для пластмассовых приложений

Самонарезающие винты: как выбрать и использовать правильный Чарльз Т. Келлер

Саморезы обеспечивают экономичное средство сборки компонентов, особенно там, где необходимо соединить разнородные материалы. Они предлагают особое преимущество там, где периодическая разборка может потребоваться для обслуживания или ремонта. Нарезание резьбы и нарезание резьбы - два основных типа саморезов.Винты для нарезания резьбы деформируют пластик, в который они вбиты, образуя прочную резьбу; винты для нарезания резьбы физически удаляют материал так же, как машинный метчик, чтобы сформировать путь резьбы. Выбирая саморез, который будет работать лучше всего, дизайнеры обнаружат, что знание модуля изгиба материалов и меры жесткости пластика является лучшим ориентиром для определения его способности поглощать напряжение, создаваемое винтами различной конструкции. Следующие ниже рекомендации основаны на пригодности типа или конструкции винта для инженерных пластмасс по четырем категориям жесткости, значения определяются при 23 ° C (73 ° F) и относительной влажности 50%.

фунтов на кв. Дюйм) или меньше баллона. В эту категорию входит большинство неармированных нейлоновых смол Zytel (за исключением нового семейства кристаллических нейлонов с аморфно-подобными свойствами). Использование обычных резьбонарезных винтов с этими смолами обеспечивает прочное соединение.

Рисунок 1. Типы резьбонарезных винтов Тип C

Тип BP Тип AB Тип B

Резьбонарезные винты Резьбонарезные винты обычно дешевле, чем резьбонарезные винты, а получаемая ими резьба обеспечивает наибольшее сопротивление откату.Однако их преимущества в некоторой степени компенсируются тем фактом, что они могут вызывать сильное и концентрированное напряжение в кольце. В то время как более жесткие пластмассы обычно не могут поглотить это напряжение, смолы с модулем изгиба 1380 МПа (200000

Напряжение, создаваемое винтами для нарезания резьбы, обычно слишком велико для смол второй категории, то есть пластиков с модулем изгиба от 1380 до 2758 МПа. (От 200 000 до 400 000 фунтов на квадратный дюйм) и резьбонарезные винты.Однако, исключением является ацеталь Delrin, как и марки Zytel на основе нейлона 612.Низкие коэффициенты трения, обеспечиваемые этими двумя материалами, буквально сглаживают путь, позволяя формировать резьбу с минимальным напряжением. Однако при использовании резьбонарезного винта из материала этой группы жесткости следует обратить внимание на винты Trilobe или Hi-Lo, специально разработанные для уменьшения радиального давления.

2

Рис. 2. Винт для резьбонарезания Trilobe

имеет немного более высокий модуль упругости. 7 590 МПа (1100 000 фунтов на кв. Дюйм) также подходит к этой группе, поскольку он способен принимать обычные винты с резьбой.В этих жестких материалах винты нарезания резьбы будут иметь высокое резьбовое зацепление и высокие зажимные нагрузки. Они не будут вызывать высокого остаточного напряжения, которое могло бы привести к выходу изделия из строя после вождения.

2. Литые вставки, форма которых сводит к минимуму напряжение, заранее размещаются непосредственно в форме и становятся неотъемлемой частью компонента.

Рисунок 7. Формованная пластина

Рисунок 3. Винт Hi-Lo

Hi-Lo доступен как для нарезания резьбы, так и для нарезания резьбы, причем последний рекомендуется для использования на материалах с еще более высокой модуль упругости.Крепежная деталь с резьбой HiLo имеет двухзаходную резьбу, где одна резьба является высокой, а другая - низкой. Острый угол резьбы 30 градусов обеспечивает более глубокий разрез в материале и снижает радиальное напряжение, которое может возникнуть при использовании стандартной формы резьбы под углом 60 градусов. Его меньший по сравнению с обычным малый диаметр увеличивает материал, контактирующий с резьбой. В результате получается более прочная застежка с большим сопротивлением выдергиванию.

Последняя группа пластиков с модулем изгиба выше 6 895 МПа относительно хрупка.Их тенденция к гранулированию между резьбой винта может вызвать вырывание крепежа при более низких, чем предполагалось, значениях усилия. К смолам этой очень жесткой категории относятся нейлон Zytel, армированный стекловолокном на 33 и 43 процента, и все другие сорта полиэстера Rynite. Для этих очень жестких смол рекомендуется более тонкая резьба Т-образного резьбонарезного винта.

3. Расширительные вставки вставляются в предварительно отформованные или просверленные отверстия, фиксируя их на месте, когда винт расширяет вставку.

Рисунок 8 - Расширяющая вставка

4.Сплошные втулки обычно представляют собой вставки, состоящие из двух частей. Корпус вкручивается в подготовленное отверстие и фиксируется кольцом.

Рисунок 5. Винт Т-образного типа

Рисунок 9. Сплошная втулка

Другие важные факторы Даже когда в этих очень жестких пластиках используются винты с мелким шагом, резьба обычно будет срезаться, когда винт откручивается. Если требуется снятие и повторная установка крепежа, бобышка должна быть достаточно большой, чтобы в ней можно было установить новый винт следующего большего диаметра. Более крупные винты, используемые для ремонта, обеспечат большую зажимную нагрузку, чем при первоначальной установке.При проектировании саморезов важен ряд факторов: Размер отверстия в бобышке Для максимального отношения зачистки к крутящему моменту используйте диаметр отверстия, равный диаметру шага винта. Внешний размер бобышки Самый практичный диаметр бобышки в 2,5 раза больше диаметра винта. Если его стенка будет слишком тонкой, бобышка может треснуть. Более высокие моменты зачистки не достигаются с более толстыми выступами. Влияние длины винта Крутящий момент затяжки быстро увеличивается с увеличением длины зацепления и выравнивается, когда длина зацепления составляет около 2.В 5 раз больше среднего диаметра винта.

Винты для нарезания резьбы Третья группа смол с модулями изгиба в диапазоне от 2 758 до 6 895 МПа (от 400 000 до 1 000 000 фунтов на кв. Дюйм) увеличивает прочность и жесткость за счет стекловолокна и / или минерального армирования. Смолы этой категории включают стеклонаполненный Delrin 570; те композиции нейлона Zytel, армированные до 13 процентов (по весу) стекловолокна; и нейлон Минлон, армированный минералами. Rynite 430, упрочненный, 30-процентный армированный стекловолокном член семейства полиэфирных смол DuPonts ПЭТ, хотя и

Металлические вставки Альтернативным и более долговечным решением может быть использование металлической вставки с резьбой. Обычно используются четыре типа вставок: ультразвуковые, литые, расширительные или сплошные. Трение и давление на внешние накатки и канавки удерживают вставку на месте. Внутреннее отверстие с резьбой подходит для стандартного крепежного винта. 1. Ультразвуковые вставки прижимаются к месту, поскольку пластик плавится под действием высокочастотных ультразвуковых колебаний. Он закрепляется по мере затвердевания расплава. Это предпочтительный вариант установки для инженерных пластиков DuPont.

Рис. 4. Винты для нарезания резьбы Тип F Тип D Тип BT Тип T

Отношение ленты к зацепу Кривая крутящего момента на рисунке 10 показывает, как саморез реагирует на приложенный крутящий момент.До точки А крутящий момент применяется для нарезания или образования резьбы и преодоления трения скольжения на резьбе. Последовательные повороты требуют большего крутящего момента, так как площадь зацепления резьбы увеличивается. В точке А головка винта села. Любое дальнейшее применение крутящего момента, называемого моментом снятия изоляции, приводит к сжимающей нагрузке

Рисунок 6. Тип BF

Ультразвуковая вставка

3

резьбы. В точке B напряжение в резьбе достигает предела текучести пластика, и резьба начинает срезаться.Нити продолжают обрываться до точки C, когда крепление полностью разрывается. Соотношение между полосой и приводом - отношение момента зачистки к крутящему моменту привода может использоваться для оценки характеристик закрепленного соединения. Для крупносерийного производства с использованием электроинструментов это соотношение должно составлять примерно 4: 1. При хорошо обученных операторах, работающих с однородными деталями и ручными инструментами, соотношение 2: 1 может быть приемлемым. В любом случае следует избегать использования смазок, потому что они резко снижают это соотношение.

Конечным испытанием самореза является сила выдергивания.Его можно рассчитать из:

Подтверждение может быть получено путем проведения испытаний прототипа пластин втулки или плоских пластин, отлитых из выбранного пластика. Trilobe является товарным знаком Continental Screw Co. Hi-Lo является товарным знаком Illinois Tool Works, Inc.

C.T. Чак Келлер (Chuck Keller), старший технический специалист в группе проектирования отдела полимерных продуктов Chestnut Run Technical Services Laboratory, рассматривает типы винтов, а также некоторые жизнеспособные альтернативы и предлагает несколько советов по конструкции выступов и оценке соединений Эта статья была первоначально опубликована весной 1983 года. выпуск журнала «Инженерное проектирование».

Рис. 10. График крутящего момента

.

Как отремонтировать незакрепленные или сломанные детали стула - Как отремонтировать деревянную мебель: советы и рекомендации

У всех видов деревянной мебели есть свои индивидуальные структурные проблемы. Имея здравый смысл и некоторые особенности, вы можете содержать все свои деревянные стулья в хорошем состоянии. Вот как заменить незакрепленные или сломанные детали стула:

Свободные суставы

Каркасы сидений удерживаются с помощью шиповых соединений (зубец, язычок или дерево, закрепленное в отверстии соединительной детали) или дюбелей (деревянные штифты удерживают детали вместе), поддерживаемых треугольными клеевыми блоками с выемками, соответствующими ножкам. .Если вовремя зацепил неплотный стык, отремонтируйте его с помощью клея. Если стык сломан, придется его разобрать и заменить дюбели. Треугольные клеевые блоки, вероятно, будут приклеены и привинчены к раме, а дюбель может даже поддерживаться скрытыми гвоздями или винтами. Осторожно отделите стык с помощью старой отвертки или шпателя с жестким лезвием, затем замените дюбели. Перед повторной сборкой убедитесь, что соединение чистое и сухое.

Объявление

Иногда для ремонта рамы можно использовать механическое крепление - угловую скобу или скобу для ножек стула.Это, конечно, действительно зависит от стоимости мебели. Не снижайте ценность антиквариата куском металла. Металлическое армирование бесполезно, если соединение не плотно прилегает друг к другу, но с его помощью можно сделать прочное соединение еще более плотным. Закрепите скобы латунными винтами и убедитесь, что они достаточно длинные.

Закрепите металлический уголок с одной стороны каркаса стула; предварительно просверлите отверстия под винты. Вставьте кусок тонкого картона под противоположную часть уголка, затем просверлите отверстия для шурупов с этой стороны.Достаточно плотно ввинтите винты, снимите картон и закрутите винты. Когда винты будут окончательно затянуты, уголок будет плотно стягивать соединение, чтобы закрыть зазор, оставленный картоном.

Свободные ножки, перекладины и шпиндели

Шатающиеся ножки, перекладины и шпиндели иногда могут расшататься на деревянных стульях, которые используются чрезмерно. Но эти проблемы часто можно исправить.

Незакрепленные перекладины или шпиндели - и, если не используются распорки, ослабленные ножки - иногда можно исправить, нанеся клей на стыки.Но исправленная таким образом деталь может снова выйти из строя. Для более постоянного ремонта аккуратно отделите деталь от каркаса. Если оба конца болтаются, удалите весь кусок. Для очень прочных стыков слегка поверните деталь, чтобы разорвать клеевое соединение; при необходимости используйте плоскогубцы с автоматической блокировкой. Подложите деталь, чтобы предотвратить повреждение дерева плоскогубцами.

Полностью удалите старый клей с детали и ее гнезда. Клей плохо сцепляется со старым клеем.Будьте осторожны, чтобы не удалить древесину с конца детали, иначе она не поместится. После удаления старого клея проверьте каждый конец детали в гнезде. Если концы плотно прилегают, нанесите клей на гнездо и снова вставьте незакрепленную часть. Зажмите заклеенное соединение и дайте ему полностью высохнуть.

Если деталь болтается в гнезде, вам придется увеличить ее, чтобы получилось прочное соединение. Если конец шипа треснул, вам придется его укрепить. Нанесите тонкий слой клея на шип и плотно обмотайте шелковой нитью.При необходимости нанесите еще клея и накройте шип еще одним слоем нитки. Дайте шипу с резьбой высохнуть в течение суток, а затем плотно приклейте армированный конец в гнездо. Вставьте его осторожно, чтобы не повредить нить. Зажмите стык и дайте ему полностью высохнуть.

Очень свободные ножки или перекладины можно закрепить, если шип прочный. Зажмите деталь в тисках или попросите помощника удерживать ее, а затем очень осторожно пропилите центр конца шипа. Вырез должен быть квадратным и отцентрованным, примерно на глубину той части, которая входит в гнездо - около 3/4 дюйма.Для мелких деталей используйте ножовку или копировальную пилу, чтобы сделать пропил; для более толстых деталей используйте ножовку или комбинированную пилу.

Из куска мягкой древесины - сосны на четверть круга, если она у вас есть - вырежьте тонкий клин, соответствующий ширине и глубине пропила в шипе. Здесь цель состоит в том, чтобы слегка раздвинуть пропил с помощью клина, таким образом увеличивая шип, чтобы он соответствовал гнезду. Когда вы убедитесь, что клин подходящего размера, очень осторожно вставьте клин в пропил. Когда шип немного увеличится, прекратите стучать и срежьте лишнюю древесину с клина канцелярским или перочинным ножом.Будьте осторожны, не забейте клин слишком сильно; чрезмерное расклинивание приведет к расколу шипа.

Чтобы проверить клин, вставьте его конец в пропил и постучите по нему ручкой отвертки. Если вы видите, что древесина по обеим сторонам пропила начинает расползаться, клин слишком широкий. Наконец, нанесите клей и соберите соединение, как описано выше.

Возможно, вы не сможете разобрать мебель для этой процедуры расклинивания. В этом случае есть еще два способа выполнить работу.Если соединение очень рыхлое и внешний вид не важен, удалите как можно больше клея. Сделайте из лепнины несколько тонких клиньев - хорошим выбором будет сосновая решетка. Обмакните концы клиньев в клей и забейте клинья молотком по незакрепленной части между деталью и розеткой. Затем с помощью канцелярского ножа обрежьте концы клиньев заподлицо с окружающей деревянной поверхностью. Выровняйте давление клиньев, когда вы их вдавливаете; если вы не разместите их осторожно, клинья могут вывести деталь из строя, еще больше ослабив соединение.

Если внешний вид важнее, просверлите отверстие диаметром 1/16 дюйма на стороне соединения и в незакрепленной части. Затем сделайте металлическую булавку из 10d обыкновенного или финишного гвоздя. Отрежьте шляпку ногтя ножовкой. Нанесите пару капель клея на просверленное отверстие и вбейте гвоздь. Зенковать штифт с помощью набора гвоздей или другого гвоздя 10d и заполнить отверстие шпатлевкой.

Сломанные задние направляющие, шпиндели и рейки

На стульях с горизонтальными направляющими поперек спинки направляющие врезаны в боковые стойки; на стульях с вертикальными шпинделями или планками эти части врезаны в изогнутую или прямую верхнюю направляющую.Рельсы, шпиндели и планки можно легко заменить, но замена может быть довольно дорогой - не беспокойтесь, если стул не стоит вложений. Чтобы заменить сломанную или отсутствующую деталь, попросите столярную или столярную мастерскую изготовить новую деталь на заказ.

Сначала разбираем спинку стула. Вероятно, он будет соединен на ножках, сиденье и поручне. Осторожно разъедините стыки, удалив гвозди или шурупы. Разбирать только те соединения, которые участвовали в ремонте. Обычно нет необходимости полностью разбирать деталь, чтобы добраться до детали. Если вы не уверены, что сможете собрать стул, пронумеруйте детали, когда будете разбирать их.

Сломанную деталь и аналогичную неповрежденную деталь отнести в столярный или деревообрабатывающий цех для копирования. Тщательно очистите стыки от старого клея. Затем соберите стул с новой деталью, склеивая каждое соединение. Зажмите кресло зажимами для ремня, пока клей не высохнет, а затем полностью отполируйте стул.

Уличные стулья с деревянными планками можно отремонтировать таким же образом, но планки обычно можно заменить широкими карнизами или тонкими досками.Чтобы заменить сломанную планку, отрежьте кусок широкого карниза или доски и сформируйте его по размеру рамы. Если планки крепятся шурупами, просверлите отверстия для шурупов в новой планке и прикрепите ее старыми шурупами или подходящими новыми. Если они крепятся заклепками, просверлите старые заклепки и замените их саморезами или винтами для листового металла с полукруглой головкой.

Сломанные неструктурные ступени и шпиндели

Разрывы и поломки неструктурных перекладин и шпинделей можно отремонтировать с помощью клея. Отломанные концы детали отделите, и нанесите клей на каждую деталь. Если деталь только треснула, нанесите клей в трещину с помощью инжектора клея. Тщательно соедините части, плотно прижав их друг к другу, и удалите излишки клея. Оберните деталь вощеной бумагой, а затем плотно оберните отремонтированный разрыв шнуром, чтобы деталь выровнялась должным образом. Крепко зажмите стул зажимом для ремня или веревкой и дайте клею полностью высохнуть.

Сломанные руки, ноги и другие детали конструкций

Если важна прочность, сломанная часть должна быть усилена.Лучшее укрепление - это дюбель (деревянный колышек), скрепляющий отломанные части вместе. Используйте дюбель от 1/8 дюйма до 3/8 дюйма, в зависимости от толщины сломанной части; просверлите отверстия для дюбелей сверлом того же размера.

Отделите отломанные концы детали. В центре одного конца под прямым углом к ​​разрыву просверлите отверстие глубиной 1 дюйм, такого же диаметра, как и дюбель. Это отверстие отмечает расположение дюбеля. Отрежьте головку гвоздя 16d и вставьте гвоздь в отверстие, указав.Острие ногтя должно лишь немного выступать над изломом. Чтобы отметить положение дюбеля на другой части сломанной части, совместите части и плотно прижмите их. Острие гвоздя оставит крошечное отверстие в соответствующей детали. Затем просверлите прямо во вторую деталь примерно на 1 дюйм глубиной.

Измерьте отверстия для дюбелей и отрежьте кусок дюбеля на 1/4 дюйма короче их общей глубины, чтобы учесть скопление клея. Надрежьте края дюбеля плоскогубцами и слегка закруглите концы наждачной бумагой или напильником.Это улучшает распределение клея и упрощает установку. Нанесите клей на один конец дюбеля и вставьте его в отверстие на одном конце. Затем нанесите клей на выступающий дюбель и на поверхность разрыва и надавите на другой кусок сломанной части. Тщательно совместите детали, сотрите излишки клея и зажмите отремонтированную деталь, как указано выше.

Если установка штифтов невозможна или требуется дополнительная прочность, используйте стальную пластину для ремонта, чтобы усилить разрыв. Ремонтные пластины можно использовать на любой плоской поверхности.

Приклейте разрыв, как указано выше, и дайте ему полностью высохнуть. Затем добавьте пластину для ремонта, достаточно длинную, чтобы охватить разрыв, и достаточно узкую, чтобы ее нельзя было бросить в глаза. Для установки винтов с плоской головкой используйте пластину со скошенными отверстиями для винтов.

Поместите пластину для ремонта на внутреннюю или наименее заметную поверхность ремонтируемой детали. Если внешний вид не имеет значения, закрепите пластину непосредственно над разрывом, используя латунные винты с плоской головкой. Чтобы ремонт был менее заметным, вставьте пластину в дерево.Тщательно обведите контур пластины для ремонта на дереве с помощью царапающего шила или острого гвоздя. Сделайте надрез по дереву по контуру с помощью ряда прямых долот на столько, сколько вам нужно для паза - около 1/4 дюйма для большинства пластин. Оставьте место для покрытия плиты деревянным наполнителем. Сделайте надрез по дереву под прямым углом к ​​контуру; затем переверните долото, скосите его стороной вниз и удалите лишнюю древесину по надрезанному контуру, работая с волокнами древесины и удаляя только немного древесины за раз.

Когда нижняя часть паза станет настолько гладкой и ровной, насколько это возможно, проверьте пластину на соответствие и внесите все необходимые поправки. Когда плита точно войдет в размер, просверлите пилотные отверстия для шурупов и нанесите на паз тонкий слой клея. Окуните шурупы в клей, поместите пластину в паз и плотно закрутите винты. Дайте клею высохнуть в течение нескольких дней, а затем равномерно покройте пластину для ремонта деревянной шпатлевкой или пластырем из шпона. Обработайте шпатлевку под дерево.

Сиденье - это часть стула, которая больше всего изнашивается, а это значит, что она также является наиболее вероятным кандидатом на ремонт. В следующем разделе мы рассмотрим различные виды ремонта сидений.

.

Саморез в руке изображение. Изображение Кавказа

Похожие изображения

Металлический саморез в руке, на белом фоне.

Саморез в руке на фоне инструментов

Несколько саморезов в ручном изолированном состоянии

Саморезы серебряные на мужской ладони.

Отвертки ручные и куча черных саморезов на красном фоне с копией пространства, вид сверху.

Женщина выбирает саморез в магазине стройматериалов

Знак ремонтный молоток и гаечный ключ двусторонний из саморезов на белом фоне

Винт саморез

в мужской руке, поверх белого

Белый планшет и набор ручных строительных инструментов для ремонта на деревянной поверхности: дрель, плоскогубцы, саморезы

Мужчина скрепляет саморезом две деревянные балки, устанавливая на крышу деревянные стропила

Железный гвоздь в руке

Гвозди и шурупы железные на деревянном фоне.Гвозди и саморезы для строительства длинные, металлические, плотницкие. Крепление тоже

Мужчина покупает саморезы в супермаркете в розницу, саморезы на выбор

.

NRH саморезы с плоской головкой и крестообразным шлицем Саморезы LS002 2,9 // 3,9 / 4,8 * 13/16 10 / упаковка | саморезы | самонарезающие винты

Внимание: есть несколько типов винтов, если вы заказываете винт, мы выберем правильные винты в соответствии с продуктами, которые вы покупаете, или вы можете указать размер, который вам нужен, при покупке. Магазин не продает винты отдельно, они должны быть вместе с продуктами, желаю вашего понимания!

.

Подбор самореза к дюбелю

Многие сталкиваются с проблемой подбора дюбеля к саморезу, когда необходимо какую либо конструкцию закрепить к бетону, кирпичу, газобетону или гипсокартону  при помощи самореза, но без дюбеля в данном случае не обойтись.

Нужно учитывать диаметр и длину самореза, и диаметр и длину дюбеля, и толщину прикрепляемого материала. Если дюбель будет диаметром меньше положенного, то саморез его разорвет, если больше, то саморез не разопрет его как следует и не будет надежного монтажа, тоже самое будет, если саморез дойдет не до конца дюбеля.  Та как же, всё-таки правильно подобрать саморез и дюбель?

Начинать подбор нужно с дюбеля, с его размера (диаметр, длина). Чем больше размер дюбеля, тем большую нагрузку он сможет выдержать. Самый маленький диаметр 4 мм и 5 мм, рассчитаны на малую нагрузку,  6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т. д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем более плотный материал, тем большую нагрузку сможет выдержать дюбель, одного и того же размера.

После того как мы подобрали нужный размер дюбеля, можно к нему подобрать саморез.

Для дюбеля диаметром 4 мм, подойдет саморез диаметром 2 мм.

Для дюбеля диаметром 5 мм, подойдет саморез диаметром  2,5 мм. (от 2 мм до 3 мм.)

Для дюбеля диаметром 6 мм, подойдет саморез диаметром 4 мм. (от 3,5 мм до 4,5 мм)

Для дюбеля диаметром 8 мм, подойдет саморез диаметром 5 мм. (от 4,5 мм до 5,5 мм)

Для дюбеля диаметром 10 мм, подойдет саморез диаметром 6 мм. (от 5,5 мм до 6,5 мм)

Для дюбеля диаметром 12 мм, подойдет саморез диаметром 8 мм. (от 6,5 мм до 8,5 мм)

Для дюбеля диаметром 14 мм, подойдет саморез диаметром 10 мм. (от 8,5 мм до 10,5 мм)

Для дюбеля диаметром 16 мм, подойдет саморез диаметром 12 мм. (от 10,5 мм до 12,5 мм)

Ну вот, мы подобрали нужный размер дюбеля, подобрали к нему нужный диаметр самореза, теперь только осталось подобрать нужную длину самореза.

Для этого берется длина нашего дюбеля, добовляется толщина прикрепляемого материала и у нас получается нужная минимальная длина самореза. Толщина скрепляемого материала не должна быть больше чем на 35 % в рыхлых основаниях, и не больше 60 % в плотных основаниях от длины дюбеля.

Саморез может немного выходить из дюбеля, это не страшно, главное чтобы он обязательно прошел до конца дюбеля и полностью раскрыл его, для надежного монтажа, если он вкрутится не до конца, то дюбель может проворачиваться, и монтаж будет не надежным.  Сверлить отверстие под дюбель нужно чуть больше его длины и такого же диаметра.

Например: нам нужно закрепить фанеру толщиной 20 мм к бетонному полу. Для этого мы берем дюбель 8х50 (8 мм диаметр дюбеля, 50 мм его длина), и к нему саморез 5х70 (5 мм диаметр саморезы, 70 мм его длина). Для сверления нам понадобится бур 8х110 (8 мм диамер, 110 мм общая длина бура, 80 мм длина рабочей части). Сверлить нужно на глубину не менее 60 мм. После сверления, отверстие очищается от пыли, вставляется дюбель, потом в него вкручивается саморез через фанеру.

Таблица соответствия саморезов и дюбелей



 Диаметр дюбеля (мм.)

 Длина дюбеля (мм.)
 Толщина прикрепляемого  материала (мм.)   Размер самореза (мм.)
5 25 5 3х30
5 25 10 3х35
6 25 5 4х30
6 30 5 4х35
6 30 10 4х40
6 35 10 4х45
6 35 15 4х50
6 40 10 4х50
6 40 15 4х60
6 40 20 4х60
6 50 10 4x60
6 50 15 4х70
6 50 20 4х70
8 30 5 5х35
8 30 10 5х40
8 40 10 5х50
8 40 15 5х60
8 50 10 5х60
8 50 20 5х70
8 60 10 5х70
8 60 20 5х80
8 60 30 5х90
8 80 10 5х90
8 80 20 5х100
8 80 30 5х120
10 50 10 6х60
10 50 20 6х70
10 60 20 6х80
10 60 30 6х90
10 80 20 6х100
10 80 40 6х120
10 80 60 6х140
10 100 40 6х140
10 100 50 6х150
10 100 60 6х160
12 70 10 8х80
12 70 20 8х90
12 70 30 8х100
12 100 20 8х120
12 100 40 8х140
12 100 60 8х160
12 120 40 8х160
12 120 60 8х180
12 120 80 8х200
14 75 25 10х100
14 75 35 10х120
14 100 20 10х120
14 100 40 10х140
14 100 60 10х160
14 135 25 10х160
14 135 35 10х180
14 135 45 10х180

В этой статье мы показали Вам как правильно подобрать саморезы под дюбель. Если у вас еще остались вопросы, обращайтесь в наш интернет-магазин KREP-KOMP, по телефону, электронной почте, скайпу. Наши менеджеры с радостью проконсультируют Вас по всем вопросам!

Вам будет интересно:

  1. кровельные саморезы
  2. кровельные саморезы по металлу со сверлом
  3. саморез кровельный по металлу

Как подобрать сверло под дюбель - Размеры сверла под дюбель

Большинство предметов мебели, картины и другой интерьерный декор прикрепляют к основанию с помощью дюбеля - крепежа, рабочая часть которого изменяет свои параметры при создании соединения. При выполнении работ важно правильно подобрать сверло под дюбель, поскольку от этого зависит качество фиксации и внешний вид стены с чистовой отделкой. Качественно и безопасно навесить полку, шкаф, люстру или бытовую технику на вертикальной и горизонтальной поверхности помощники мастеров.

Основные принципы подбора

При выборе размера бура учитывают такие параметры:

  • Диаметр - основной критерий. Он должен совпадать с размером дюбеля, поскольку при большем диаметре конструкция может обрушиться. Этот параметр обычно указывается в маркировке изделий или на упаковке. Размер можно проверить самостоятельно с помощью штангенциркуля.
  • Длина. Должна быть на 0,3 - 0,5 см больше, чем у крепежа, чтобы он поместился в полость.
  • Материал основания.Для бетона используют самое прочное победитовое сверло. Чтобы присоединить конструкцию к бетонному или каменному основанию можно использовать металлический дюбель-гвоздь.
  • Бурение стены из кирпича или гипса на первом этапе производится сверлом с диаметром на 0,2 - на 0,5 см меньше крепежа, а после - такого же размера. Так можно получить полость с гладкой внутренней поверхностью.
  • Предполагаемые нагрузки. Монтаж предметов с разным весом производят различные типы креплений.Это нужно, чтобы обеспечить безопасную эксплуатацию оборудования.

Подбор для крепления легких предметов

Для монтажа карнизов, светильников и других предметов до 5 кг подойдет быстрый монтажный крепеж с победитовым буром диаметром 6 мм, длина зависит от толщины основания. Он хорошо бурит бетон и железобетон. Глубина монтажа в вертикальную поверхность должна составлять 4 см, в потолочную плиту - 6 см. В основном, используются типоразмер 6х40 мм.

Выбор сверла под крепление изделий со средним весом

Чтобы подготовить отверстия под монтаж предметов весом от 5 до 10 кг применяют ударный способ с использованием бура на 8 мм и крепежа с таким же диаметром.

Длина полости в кирпичной стене может составлять 6 см, в материале с рыхлой структурой - 8 см. Для изделий весом 8 - 10 кг лучше всего использовать два или четыре элемента.

Если конструкция позволяет применить сквозной способ, то ее можно легко подвесить с помощью элементов быстрого монтажа.В поверхности просверливается отверстие нужного формата, в него помещается пластиковая часть и забивается металлический шуруп.

Подбор креплений для тяжеловесных предметов

Навесные секции, модули, подставки под телевизор и другие конструкции, которые представляют собой весят больше 10 кг, монтируют с помощью ударного инструмента на 6 точек. Их поперечный размер, как и диаметр сверла, должен составлять 10 мм. Для этого подойдет дюбель 10х50 мм и бур 10х60 мм. Глубина монтажа в перегородку - 6, в потолочную плиту - 8 см.

Для объектов, вес которых более 100 кг, предназначены анкерные болты с гайкой самоконтрящегося типа затягивающейся ключом. С помощью двухраспорных анкеров фиксируют тяжеловесные объекты. Такая технология рекомендована для монтажа лестниц, турников и других конструкций, которые подвергаются постоянным динамическим нагрузкам.

Выбор сверла для крепления к ненадежной поверхности

При подвешивании на гипсокартон или плиту из древесной стружки нужно соблюдать правила:

  • Применять безударную технологию бурения за один проход и без бура.
  • Монтажные работы печатными нейлоновыми крепежами с поперечным размером от 10 до 12 мм.

Для поверхности поверхности потребуются специальные насадки. Например, с помощью винтового бура с самоцентрирующимся концом можно проделывать точные отверстия даже в сырой, рыхлой древесине. Спиральный бур также подходит. Он аккуратно срезает материал и ровную, гладкую поверхность полости.

Твердосплавная насадка вращается со скоростью до 1800 об / минуту и ​​создает ровное дно.Опалубочная имеет удлиненную рабочую часть и маленький хвостовик, поэтому стружка легко удаляется, что предупреждает заклинивание. Бур по металлу из прочной стали универсальной насадкой. Для деревянных основ рекомендуются насадки с хвостовиком в виде шестигранника или цилиндра.

Чтобы прикрепить к дереву мягкий изоляционный материал использовать дюбеля с саморезами w b. При подвешивании изделий к тонким или пустотелым основаниям применяют нейлоновый sxl. В таких случаях происходит установка не распорным способом, который не используется при небольшом контакте.

Как правильно подобрать сверло под дюбель

Дрель - инструмент № 1. Без него не обойтись ни профессионалами в процессе масштабных строительно-ремонтных работ, ни новичкам, которые используют дрель для решения бы задач. Последние ввиду отсутствия опыта часто сталкиваются с трудностью выбора сверла под размер дюбеля - крепежного элемента, монтируемого в основе или фиксирующего элемента какой-либо конструкции. Малейшая неточность - и качество крепления значительно пострадает, равно как и внешний вид рабочей поверхности, например, оштукатуренной стены.

Совпадение диаметров

Главным критерием выбора сверла его диаметр: он должен совпадать с диаметром дюбеля. Для некоторых это может показаться странным, при попытке вставить сверло в дюбель ничего не получится. На самом деле не стоит пытаться сопоставить размеры на весу. Во время сверления бетона или кирпича отверстие дюбеля расширяется на 1-2 мм, поэтому сверло сверлится беспрепятственно, а вот если изначально взять дюбель с большим диаметром, крепление будет непрочным.

Диаметр дюбеля указан на упаковке или на самом изделии. Если такой нет, то замеры легко произвести информацию самостоятельно, используя штангенциркуль.

Какой должна быть длина

Если в случае диаметра сверло и дюбель совпадают, то касаемо сверла диаметра, данный параметр на 3-5 мм больше. При одинаковой длине дюбель просто напросто не поместится в толще основы. Причиной могут быть частички материала, образовавшиеся при сверлении или несоответствующая дну форма торца дюбеля.Исходя из этого, напуск просто необходим, а для его точного расчета есть выполнить смысл пробных отверстий, когда имеется такая возможность.

Чтобы удалить на дне мусор, накопившийся в ходе сверления, нужно примерно 2-3 раза пройти сверлом, соблюдая осторожность.

Особенности материала

При подборе сверла также следует учитывать характеристики рабочей основы, в соответствии с которым необходимо включать дюбель. Сначала необходимо просверлить отверстие сверлом, имеющим меньший диаметр на 2-5 мм.Только после этого использовать сверло, соответствующее параметры дюбеля. Расчетное ухищрение получено тем, что кирпичная стена легко крошится и отверстие будет не ровным - размер в размер, а больше.

как правильно подобрать и определить сверло по таблице и какой нужен размер или диаметр для сверления отверстия

Дюбель - это крепежное изделие, предназначенное для закрепления элементов конструкции к несущим основаниям. Применяется другим с другими крепежом: саморезами, шурупами, винтами.

Размер отверстия под дюбель зависит от типа оснований. Диаметр сверла точно соответствует диаметру дюбеля, если конструкция крепится к кирпичной - твердой или бетонной стены.

Как подобрать сверло под дюбель?

Если крепление произведено к рыхлой стене, то диаметр сверла должен быть на 1-2 мм меньше диаметра дюбеля. Важно чтобы глубина сверления всегда была больше на 5 мм длины дюбеля.

Приступая ремонту, пусть даже и мелкому, не помешает узнать, как подобрать сверло под дюбель.Крепление при помощи строительных дюбелей является одним из самых распространенных при проведении работ по привешиванию на места, заранее по дизайну помещения, различных аксессуаров: полочек, фото, картин, багетов, шкафчиков кухонных и прочей нужной и эстетически продуманной утвари.

Когда в квартире завершены основные ремонтные процессы, наступает очередь этих мелочей. И здесь на помощь всем ремонтникам приходит дюбель. А чтобы он закрепился в стене, нужно и подходящее сверло.

От верного соотношения этих двух предметов зависит, насколько крепко будет зафиксирована полочка на стенке или деталь в какой-то конструкции. Казалось бы, ничего сложного делать в данном не предстоит. Однако, как во всяком другом деле, здесь есть свои тонкости и нюансы, которые должны быть обязательным образом учтены.

Как подобрать сверло под дюбель?

Этот процесс зависит от двух основных и необходимых параметров. Во-первых, о том, какую стену вы собираетесь сверлить: из какого материала она построена или каким - отделана.

Во-вторых, от того, какую нагрузку должен выдерживать сам крепеж. Эти две характеристики, можно свободно подобрать инструмент под любой дюбель, промышленным способом и определив размеры самого крепежа, такого популярного в народе. В нашей следующей статье как раз об этом мы и собираемся поговорить.

Основные правила

. Если вы еще не прибегали к дюбельной фиксации, то можете вас обнадежить: измерить размеры каждого крепежа вам вовсе не придется.На дюбеле проставлена ​​заводская штатная маркировка, равно как и на сверлах.

Отсюда следует первое правило: номер сверла должен совпадать с цифрой, которая помечен дюбель. Однако чтобы отверстие вышло ровным, а крепление в нем не проворачивался, сверлить нужно с соблюдением небольшого нюанса. К примеру, в предполагаемую стену будет вставляться дюбель-десятка.

В дрель вставляется сверло, помеченное номером 8, и включается на инструменте ударный режим. Когда необходимая глубина почти достигнута, сверло меняется на совпадающее с крепежом по номеру (10), а ударный режим на дрели отключается.

Для таких ухищрений в процессе труда есть вполне логичное обоснование. Ударный режим работы неизбежно разбивает материал. В результате отверстие получается несколько большим, чем запланировано, а сама стена или потолок становится менее прочным.

Некоторые мастера и начинают сверление в описанном случае с «шестерки», продолжают сверлом № 8 (в обоих случаях работают с ударом), и только в конце доводят отверстие нужным номером. Следовать ли их алгоритму - решать вам, но начинать с меньшего сверла, все же в некоторых случаях будет обязательным условием.

Правило номер 2: сверла берутся победитовые. Покупать другие - зря выбрасывать деньги.

Третье условие: сверло должно быть длиннее установленного дюбеля хотя бы на 3 миллиметра. Если их длина будет одинаковой, дюбель может не сесть до конца в гнездо - из-за оставшейся в отверстии пыли (а она при сверлении образуется обязательно) или несовпадения формы дюбельного кончика и дна отверстия.

Варианты использования «дюбель - сверло»

Рассмотрим теперь выбор на конкретных примерах, с учетом как поверхностей, так и массы навешиваемых предметов.

Входящие условия: Поверхность железобетонная, как вариант - кирпичная, но из качественного стройматериала и прочной, не высоленной кладки.

Вешается нетяжелая вещь, до 5 килограммов. Потребуются 2 дюбеля на 6 миллиметров и сверло такого же диаметра (мы имеем в виду конечное засверливание). Если предмет или широкий, количество дюбелей длинный увеличивается. Глубина сверления для стены - как минимум, 4 сантиметра, для потолка - 6.

При тех же параметрах поверхности среднего по массе объектов (до 10-12 килограммов) затребует уже хотя бы 4 дюбелей с сечением в 8 миллиметров и сверла аналогичного диаметра.Минимальное вхождение в стену - 6 сантиметров, для потолка глубина увеличивается до 8.

Для габаритного или увесистого предмета, испытывающего только статические нагрузки, берутся дюбеля и сверло на 10 мм. Глубина засверливания остается такой же, как и в предыдущем случае, однако крепежей должно быть на 6 штук, не меньше.

Если в условиях задачи к предыдущим добавлены еще и динамические нагрузки (к примеру, вы вешаете турник или шведскую стенку), лучше использовать анкерные болты в количестве 4 штук диаметром 8 мм и захождением в поверхности на 6/8 см.

Какой анкер больше подойдет в каждом конкретном случае, выбирают, исходя из веса монтируемой конструкции и места крепления. Болты с наружной гайкой, затягиваемой гаечным ключом (торцовым, накидным или рожковым), применяются только в тех местах, где крепеж не будет виден. Или есть возможность его каким-то образом скрыть.

Анкер с гайкой-самоконтром ставится и на видных местах, поскольку довольно незаметен. Ворачивается крестовой отверткой, имеющей профиль РН2 или РН3.

Для очень тяжелых вещей берутся двураспорные анкера. Они считают наиболее надежными: под тяжестью доверенного предмета они не вырвутся из поверхности (разве что с ее фрагментом).

Частный случай

Подход к засверливанию дюбелей меняется, если мы имеем дело с ненадежной поверхностью. Это может быть гипсокартонная конструкция или старый дом, где плотность стен не слишком отличается от гипса.

Кирпичные строения 60-х годов прошлого века тоже можно сюда отнести: в большинстве случаев кирпич в их стенах крошится даже от несильного воздействия. При работе с такими поверхностями следуют такими правилами:

  • Дюбели закупаются нейлоновые, с сечением в 10-12 мм.
  • Глубина засверливания 60 мм.
  • Диаметр победитового сверла выбирается в 8-10 мм, то есть на 2 единицы меньше, чем имеет крепеж.
  • Сверление проводится в один подход, без смены насадок и отключенным ударным режимом.

Все эти отклонения от обычных порядков действий вызваны тем, что гипс и начавшие разрушаться стены из других стройматериалов сильно разрушаются при работе дрели.Ударная ее работа может привести к выпадению целых кусков стены.

А сверление совпадающим к образованию слишком большого отверстия. Как видите, важно не только разбираться в том, как подобрать сверло под дюбель, но и учитывать особенности предстоящих работ: материал и состояние стены, масса и габариты мебели, правила сверления.

Как подобрать сверло под дюбель

. Требуется просверлить отверстие для дюбеля.Ввиду этого рекомендуем вам познакомиться с информацией про то, как выбрать сверло под дюбель.

Так, ознакомившись с данной информацией у вас получится развесить много различных сопутствующих предметов, например, как картины, полки, кухонные шкафы, багеты, фотографии и т. д. Оттого по правилам выбрать сверло под дюбель зависит надежность крепления вышеупомянутых объектов.

Ключевые принципы

Выбор сверла под дюбель зависит от 2-ух показателей:

  1. Из каких материалов создана стенка, которой будет просверлено отверстие, и каким для отделки она отделана.
  2. Предположительные нагрузки на крепеж.

Отталкиваясь от данных моментов, у вас получится выбрать подобный режущий инструмент под дюбель. Вам для этого размер крепежа, и необходимо оценить потенциальную нагрузку на него. На дюбелях и сверлах есть фабричная обозначение, трудностей с определением диаметра не будет.

Чтобы отверстие было ровным, а элемент крепеж в конце концов не прокручивался, главное исполнить моменты когда происходит сверление.Например, если в стенку нужно вставить дюбель, сделайте отверстие дрелью со сверлом O8 мм, включив устройство на ударный режим.

Как только вы почти что просверлили необходимую глубину, поменяйте сверло на Oдесять миллиметров, какое будет совпадение с диаметром дюбеля и просверлите без удара. Для чего там изощряться? Ударный режим разбивает материал, исходя из этого существует риск.

Подобный подход к работе сможет помочь вам сохранить стены и выполнить необходимого диаметра под крепеж. Целесообразно применять победитовые сверла, Так как они отличаются большой прочностью.

Высверливать под дюбель нужно буром, который был хотя бы на 3 мм длиннее установленного крепежа. В другом случае дюбель может до конца не сесть в гнездо, к примеру, из-за оставшейся в нем пыли или несовместимости дна отверстия и кончика крепежа.

Крепеж легких объектов

Быстрый монтажный дюбель для крепежа объектов, имеющий маленький вес.Он монтируется в кирпичные и монолитно бетонные стены. Диаметр крепежа и сверла составляет 6 мм, вид бура - победитовый.

Подбор длины дюбеля зависит от толщины стены предмета, который будет закрепляться. Итак, вам потребуется 2 дюбеля. Если вам предвидится установить дюбель в стенку, то он должен зайти в отверстие на глубину 4 см, а в потолок - на 6 см.

Крепление изделий, имеющий усредненный вес

Предметы, имеющие вес в границах 5–10 кг фиксируются ударными дюбелями O8 мм, сверлом O8 мм, но обязательно с победитовым наконечником.Крепеж должен заходить в полость стены на 6 см, если потолок то, на 8 см. Чтобы зафиксировать объект до 10 кг, необходимо применить 4 крепежа.

Крепление тяжеловесных объектов

Подвесные шкафы и подставки для телевизора имеют статическую нагрузку и сопротивление категории тяжеловесных. Их крепят к кирпичным и ЖБИ стенам с помощью своего Oдесять миллиметров.

Для высверливания отверстия применяют сверло победитовое. Крепеж должен входить на 6 см в стенку м на 8 см в потолок.Большие предметы закрепляют в усреднённом на 6 дюбелей.

Чтобы зафиксировать турник или лестницу применяются болты анкерные с диаметром в 8 мм. Исходя из этого необходимо сделать отверстие сверлом с победитовым наконечником. В стенку анкера входят глубиной до 6 см, а в потолок до 8 см. В данном варианте зафиксировать объект необходимо на 4-ре болта.

Типы анкерных болтов

Есть 3 вида анкеров:

  1. Гайка снаружи, а после монтажных работ затягивается накидным, гаечным или рожковым ключом.Этот анкер применяется для скрытого крепежа.
  2. Самоконтрящаяся гайка, закручивающаяся крестовой отверткой с профилем РН №2 или 3. Такой анкерный болт подходит для крепежа в заметных местах.
  3. Двухраспорные анкера - наиболее прочные. Они удерживают тяжеловесные.

Крепление к ненадежной плоскости

Если вам предвидится завинтить дюбель в поверхности, не отличающуюся большой прочностью, то подход к высверливанию меняется. Ненадежной считается стена из гипсокартона, старые дома из кирпича и т.п. Во время работы с ненадежными поверхностями главное соблюдать правила:

  • Применять следует нейлоновые дюбеля, имеющие O10–12 мм. Высверлить дюбель можно будет на глубину 6 см. Как и в предыдущих случаях, подбираете сверло победитовое. Его диаметр должен составлять 8–10 мм, это означает, что крепеж обязан быть на 2 единицы больше сверла.
  • Бурение проходит за раз при отключенном ударном режиме. Менять сверла не надо.

Ненадежные плоскости сильно приходят в негодность во время работы дрели, благодаря этому применению ударного режима дрели внутрь.Если выполнить отверстие сверлом, подобным размеру дюбеля, то отверстия выйдет очень уж большим.

Итак, главное не лишь понять, как подобрать сверло, но и иметь в виду материал, из которого создана стенка / потолок, и также состояние плоскости. Большую ключевую роль играют размеры предмета, который предвидится зафиксировать к поверхности стены / потолку, и иметь в виду правила высверливания.

Источник: https://ice-people.ru/raznoe-2/podbor-sverla-pod-dyubel-razmery-dyubelej-i-pravila-ix-vybora.html

Как выбрать сверло под дюбель?

Как правильно подобрать сверло под дюбель - с этим вопросом сталкиваются многие начинающие сверло. Диаметр отверстия при установке крепежа такого типа, действительно, имеет большое значение, к поискам подходящего инструмента и расходных материалов стоит отнестись очень ответственно.

Лучше заранее узнать о том, каким сверлом подготовить отверстие под дюбель 6, 8, 10 мм, чем совершить ошибку в процессе работы, а затем ее исправлять.

Необходимость подобрать подходящее сверло под дюбель перед его установкой в ​​стене стены периодически возникает у каждого домашнего мастера. Здесь важен точный расчет, как ошибки приведут к ухудшению прочности соединения. Прежде чем выбрать подходящий инструмент в своем арсенале, стоит изучить несколько важных вопросов.

Первый из них связан с определением типа материалов, из которых сделаны стены, а также выполнена их отделка поверхности.Второй важнейший параметр: нагрузка, под которой крепеж будет эксплуатироваться. С диаметром - третьим базовым - вопросов обычно не возникает: он указан в маркировке на поверхности сверл и дюбелей.

Исключить прокручивание крепежа в отверстии, избежать чрезмерного увеличения его диаметра поможет отдельная хитрость. Начинать сверление нужно при меньшем, чем это необходимо, размер бура.

Так, для дюбеля 10 мм берется ударная дрель со сверлом на 8 мм - этот вариант годится для бетонного монолита, по ячеистым и пустотелым блокам использовать биение нельзя.Отверстие проделывается не на полную глубину. Затем в патрон дрели устанавливается сверло с соответствующим диаметром дюбеля, выполняется досверливание в безударном режиме.

Такой подход не разбить подготавливаемое отверстие при работе с мощным электроинструментом, исключит уход в стороны и неточности при работе. подбирается исходя из длины крепежа - она ​​должна быть на 3-5 мм больше, при этом можно использовать ограничитель на стержне бура, чтобы избежать чрезмерного погружения.

Если не предусмотреть этот запас, при установке дюбель может упереться препятствие из оставшейся пыли или бетонной крошки. Нужно запомнить еще одно непреложное правило: по твердым поверхностям, таким как бетонный монолит, кирпич, нужно обязательно выбирать сверло точно по диаметру крепежа . При бурении стен из рыхлых или вспененных, ячеистых, пустотелых материалов делается меньше на 1-2 мм, иначе фиксация будет недостаточно плотной.

Гильза дюбеля со временем разболтается, может выпасть или создать люфт, снизив надежность соединения.Для сверления сырых стен это правило сохраняет свою актуальность.

Тип бура тоже подбирается индивидуально с учетом материала, из которого изготовлено основание. Иногда проще подготовить универсальный вариант , но по кафелю или керамогранитной облицовке все равно лучше брать специальный . Сверла с победитовым наконечником оптимальна в работе по кирпичу и бетону.

Для стен из дерева, полимерных листовых материалов, ДСП или других строительных плит специальный бур не требуется. Подойдет самое обычное сверло из инструментальной высокопрочной стали.

Прежде чем сверлить отверстие под дюбель-гвоздь или пластиковый распорный крепеж, стоит уточнить нагрузки, которые предстоит взять на себя установленемому в стену элементу.

Чем тяжелее и массивнее будет навешиваемая конструкция, тем крупнее крепеж. Легкую полку можно зафиксировать на дюбель 5 мм, тяжелый стеллаж - на его аналог от 10 до 12 мм в диаметре.

Брать в расчет стоит и саморезы или шурупы.Например, типоразмер 6х40 мм соответствует дюбель 8 или 10 мм аналогичной длины. Правильно определить нужные диаметры можно при помощи таблицы.

Для малого веса используются легкие монтажные элементы, подойдет и быстро установленный дюбель-гвоздь. Отверстие в стены из бетона, железобетона, полнотелого кирпича, под них сверлят такое же, как и диаметр крепежа. Под наружный размер 6 мм хватит длины 40 мм.

Навешивая люстры, потолочные светильники, дюбель лучше углубить сильнее. Здесь подойдет крепеж с 6х60 мм.

В случае если предстоит навесить полку или другой предмет среднего веса, придется взять более надежный тип крепления. Поддут ударные дюбели диаметром от 8 мм и более.

Заглубление, соответственно, длина используемой одежды по месту его установки. Если в стену фиксируют дюбель 60 мм, то в потолок понадобится уже его аналог на 20-30 мм длиннее.

Важно правильно рассчитывать количество фиксаторов. На каждый дюбель при его правильной установке должна приходиться нагрузка не более 2,5 кг веса предмета. То есть на полку или стеллаж массой 10 кг придется высверлить в стене 4 отверстия или больше, чтобы предусмотреть дополнительные факторы риска.

При наличии домашних животных, которые могут запрыгнуть на подвешиваемую конструкцию, стоит заложить дополнительную страховочную нагрузку в 4-5 кг. Количество дюбелей пропорционально увеличится на 2 единицы.

Массивные предметы интерьера, не имеющие напольной опоры, требуют тщательной фиксации. Диаметр дюбеля и сверла здесь будет не менее 10 мм, заглубление можно делать на 60 мм и более в стену, на 80 мм - в потолок. Сам крепеж должен относиться к ударному типу - в него заколачивается ответная часть.

Для пустотелых и ячеистых стенок установлены ограничения по внешним нагрузкам, а также используемому крепежу - лучше применять химические или специальные анкеры с увеличенной площадью раскрытия.

Если предстоит зафиксировать на стене, потолке элементы домашнего спортивного инвентаря, их тоже навешивают.Здесь используют анкерные болты, подборра которых осуществляется индивидуально, но не чем 8х60 мм.

Бетонный монолит и полнотелый кирпич все уступают место материалам, не обладающим той же прочностью и твердостью. Гипсокартонные перегородки и пазогребневые плиты, ячеистый и газобетон хоть и быстрое возведение зданий, но сильно проигрывают в надежности.

При сверлении отверстий такая стена может раскрошиться или треснуть, особенно когда речь идет о пустотелых элементах. Чтобы этого не произошло, действовать следует по определенным правилам:

  1. Выбирать легкий крепеж из нейлона и других полимеров, отдавая предпочтение диаметру не менее 10 мм. Это позволит лучше закрепить его в стене. Для очень пористых стенах металлические дюбели типа «молли».
  2. Подбирать сверло на 1-2 мм меньше дюбеля. Подойдет победитовый вариант - довольно универсальный и надежный. При сверлении кафеля, плитки в ванной на гипсокартонной перегородке лучше заменить его алмазным буром.
  3. Производить работы в 1 этап. Сверлить нужно в безударном режиме, выбирая всю длину за проход.
  4. Предпочесть дюбели, специально созданная для пустотелых стен и слабых оснований. В очередь к ним относятся «бабочки», при установке самореза или шурупа раскрывающие свои боковые грани. Напрямую в гипсокартон гораздо надежнее садится дюбель с уже нарезанными кромками - за него не требуется предварительное сверление, нужно просто завернуть изделие в стену. Несущие способности такой крепежа невелики, но их хватит, чтобы повесить часы или небольшую картину.
  5. При неправильно выбранном диаметре рекомендуется поменять дюбель. Если это невозможно, усилить фиксацию жидких составов, такие как «жидкие гвозди». Их же применяют при проворачивании крепления. Достаточно 30-120 минут, чтобы дюбель был готов к установке самореза.
  6. Если крепеж уперся в перегородку или другое препятствие, а снаружи осталась часть гильзы, ее можно аккуратно удалить. При работе на стенах с декоративным покрытием, их защищают кругом из наждачной бумаги, надев его на дюбель.Затем лишний край просто опиливают, саморез или шурупируют, как обычно.

Учитывая все эти рекомендации, можно легко подобрать подходящий дюбель и сверло для его установки, а также избежать ошибок, часто допускаемых не мастерами.

Источник: https://stroy-podskazka.ru/sverlo/kak-vybrat-pod-dyubel/

Как правильно подобрать размер сверла под дюбель

На сегодняшний день нет необходимости использовать гвозди для того, чтобы повесить картину, полку, шкафчик или другой предмет мебели и декора. Во-первых, это неудобно, во-второе, ненадежно. Любой крепеж должен быть надежным, лучше выбирать дюбеля, которые устанавливаются в заранее просверленное отверстие.

Надежность такого крепления напрямую зависит от правильно подобранного сверла, чем меньшая разница диаметра дыры и стержня, тем крепче он установится. Как подобрать сверло под дюбель разберемся дальше.

Основные принципы подбора

Правильный выбор сверла под дюбель должен основываться на следующем:

  1. Рассчитывая какое отверстие сверлить под дюбель, стоит укрепить стены.
  2. Вес прикрепляемого мебели и максимальные возможные нагрузки.

Установленные параметры можно правильно выбрать соответствующий инструмент. Чтобы было проще, нужно учитывать заводской размер сверла и крепежа, а также предел прочности дюбеля. На инструменте имеется маркировка, ориентируясь на которую легко подобрать нужную модель.

Если материал стенки очень прочный, например, бетон, следует выбрать два типа сверла и разные режимы работы дрели. Для начала следует взять сверло на несколько размеров меньшее дюбели, перевести в ударный режим и проделать специальные дыру. Затем использовался буравчик идентичного размера с крепежом, в обычном режиме довести дыру до необходимых параметров.

С помощью таких манипуляций можно провести работы быстрее, не слишком нагружать дрель, получить отверстие идеальной формы и сохранить целостность стены и ее покрытия. Стержень в дыре не должен прокручиваться и свободно перемещаться в нем.Вместо дрели лучше выбрать перфоратор, так как он более мощный и производительный.

Если материал стенки рыхлый, лучше, чтобы размер сверла был на несколько размеров меньше стержня (например, под дюбель 8, сверло размером 6 или 7). Это позволит установить крепеж, даже в случае излишнего разрушения структуры стены.

Выбирая типла, стоит обратить внимание на победитовые, их высокая прочность и долговечность.Длина отверстия должна на несколько миллиметров превышать допустимые дюбели. Это нужно для того, что он плотно сел в нишу на всю свою длину, так как в дыре может скапливаться пыль.

Крепление полочек, картин и других легких предметов не требует особой подготовки и наличия мощного инструмента. Нужно лишь иметь электроинструмент, простой дюбель и подходящее сверло под дюбель.

Такой тип крепежа отлично подходит для бетонных и кирпичных стен. Также его можно монтировать в потолок, для чего следует проделать отверстие под дюбель 6.Для стен подходит крепеж 4 размера. Для стенок из такого типа лучше всего подходит победитовое жало. В большинстве случаев монтажа будет вполне достаточно.

Крепление изделий, имеющего вес

Если вес монтированного элемента обстанов 5 кг, нужен более надежный крепеж. Подойдет дюбель диаметром 8 мм и соответственно диаметр сверла также 8 мм. Длины отверстия в 6 см вполне достаточно при работе с обычными стенами, при работе с рыхлым материалом или потолком глубину увеличивают до 8.

Если вес предмета приближается к 10 кг, для надежности стоит установить 4 крепежа, так как 2 могут не выдержать. В качестве инструмента лучше применить перфоратор.

Крепление тяжеловесных предметов

Тяжелая мебель или бытовая техника, которая монтируется на стену, несет значительную физическую нагрузку. Даже если крепеж вначале выглядит надежно, со временем он может подвести. Установку тяжеловесных предметов стоит проводить только на стенках из прочных материалов, бетона или кирпича.

Рыхлый материал может разрушиться под воздействием большого веса. Нормальный диаметр крепежного элемента - 10 мм, а глубина дыры более 6 см, на эти показатели нужно опираться, чтобы определить диаметр сверла. Для надежности, количество рекомендовано рекомендовано не менее 6.

.

Подбирая, каким сверлом сверлить, можно смело выбирать победитовые. Чтобы прикрепленная конструкция выдерживала около 100 кг, лучше использовать анкерные болты.

Они более надежные, даже их меньший размер.Следует проделать отверстие глубиной до 6 см и установить выбранный болт.

Существует 3 вида:

  1. Болт с наружной гайкой, которая затягивается обычным ключом.
  2. Самоконтрящаяся гайка, которая закручивается отверткой.
  3. Двухраспорные анкера, которые применяются для крепежа самой массивной мебели.

Крепление к ненадежной поверхности

Современные дома имеют множество поверхностей, изготовленных из не очень прочных материалов.К ним можно отнести гипсокартон, старый кирпич, деревянные доски или плиты из прессованных опилок.

При работе с лучше использовать нейлоновые крепежи диаметром более 10 мм, глубина их не должна быть меньше на 6 см. Буравчик лучше выбрать на несколько размеров меньше.

Процесс сверления должен быть безударным, так как излишняя нагрузка может повредить поверхность. Использование ударного режима может не оставить видимых разрушений, но внутренняя структура стены может пострадать.

Если диаметр сверла будет слишком большим, крепеж будет свободно двигаться в отверстии, постепенно увеличивая его диаметр, особенно если работа проводилась с газобетонном.

Для гипсокартонных стен необязательно использовать сверло диаметра диаметра, главное не давить на дрель и не использовать ударный режим. Гипсокартон - очень нежный материал, даже небольшая нагрузка может привести к разрушению участка стены. Просверлить отверстие следует с легким усилием, чтобы оно соответствовало размеру пластикового дюбеля с саморезом.

Стоит понимать, что крепить к подобным поверхностям тяжелые конструкции не нужно, даже если изначально материал справляется с нагрузкой, со временем под большим весом может произойти обрушение.

Если изготовлена ​​стена, правильно подобрать дюбель и сверло к нему, а также имея качественный инструмент можно сделать качественный монтаж, и не переживать о сохранности мебели или бытовой техники. Соблюдая рекомендации, с подобным монтажом справится даже неопытный мастер.

Источник: https://stankiexpert.ru/tehnologii/kak-podobrat-sverlo-pod-dyubel.html

Как выбрать сверло для монтажа дюбеля

  • Главная
  • »
  • Полезные статьи
  • »
  • Как выбрать сверло для монтажа дюбеля

В данном случае считается, что диаметр отверстия является непременным условием надежной фиксации крепежа в основании.Это необходимо, чтобы дюбель-гвоздь не только уверенно держал вес, на который он рассчитал, но и выполнял свою задачу много лет.

Однако в процессе бетонного или кирпичного основания отверстие может получиться большего диаметра, особенно при использовании перфорации. К тому же у работника может дрогнуть рука, измениться угол входа сверла в стенку и т. п. В дюбель будет свободно проходить в отверстие и таким же успехом выпадать из него, что абсолютно недопустимо.

Как подобрать сверло под дюбель по правилам

Параллельно с диаметром дюбеля следует учесть и другие параметры, которые также высока:

  • тип строительного материала стен или потолка, которые планируется создать технологические отверстия;
  • планируемая нагрузка или вес, который должен долгое время выдерживать крепежный элемент.

Ориентироваться на диаметр крепежа достаточно просто, так как пластиковый элемент имеет специальную маркировку, согласно которой и подбирается сверло. Но оно должно быть не одно, а несколько.

Процесс сверления состоит из нескольких этапов. Первоначально, особенно в режиме перфорации, используется сверло чуть меньшего диаметра. К примеру, для создания технологического 10 мм 8-миллиметровое сверло. После окончания работы на дрель устанавливается 10-миллиметровое сверло, диаметр которого доводится до необходимого показателя без ударных воздействий.

Важно! Обращать внимание необходимо не только на соответствие диаметра, но и общей длины. Приведенные параметры, а также если сверло короче дюбеля, последний может не полностью уместиться в отверстиях, снизит его эксплуатационные качества.

Таблица соотношения длин

Дюбель, длина в мм Сверло, длина в мм
25 («пятерка») 28
30 («шестерка») 33
40 («восьмерка») 43
50 («десятка») 55

Способы крепления предметов в соответствии с их массой

Крепление предметов с небольшим весом

Такая работа выполняется просто и быстро. В качестве крепежа используется дюбель быстрого монтажа, способный удерживать предметы относительно небольшой массы на стенах, сложных из железобетона или кирпича.

Чаще всего используется дюбель диаметром 5-6 мм, или «пятерка» - «шестерка», с ним используется сверло тех же параметров, так как требования высоких требований к прочности крепежа в отверстии нет.

Формула длина

Длина пластикового элемента дюбель-гвоздя соответствует некоторым требованиям: для монтажа или установки на потолок достаточно глубиной 4 см, для монтажа или установки на потолок - 6 см.К этому параметру добавляется толщина самого дюбеля, которая отслеживается, и получается итоговая длина самого дюбеля.

Крепление предметов массой до 10 кг

В данном случае используются уже ударные дюбели, причем с диаметром не меньше 8 мм, или «восьмерка». Для удержания среднего веса технологическое отверстие в стене для элемента крепежа должно быть не менее 6 см, а в потолке - от 8 см и глубже. Важное значение учесть, что лучше распределять массу фиксируемого предмета на несколько точек крепления, также вариант не менее 4 дюбелей.

Расчет общей длины выполняется по предыдущей формуле.

Крепление предметов массой от 10 кг и выше

Тяжеловесные предметы крепятся также ударными дюбелями, но их диаметр не может быть менее 10 мм («десятка»). Заглубление может быть таких же параметров, что и для удержания предметов средней весовой категории. Однако в этом случае следует увеличить число точек крепления: не менее 6.

Расчет общей длины выполняется по предыдущей формуле.

Монтаж предметов с непостоянной нагрузкой

К такой турники, качели и т. п., нагрузка на может изменяться в сторону увеличения. Такие резкие колебания могут привести к расшатыванию крепежных элементов и их последующему выпадению. Чтобы избежать подобных рисков, применяемые анкерные болты, или «анкера».

Они имеют несколько разновидностей:

  • анкер-болты с гайкой используются скрытым от глаз крепеже: после установки на крепежный элемент накручивается гайка с закреплением с помощью накидного либо рожкового гаечного ключа;
  • анкера-болты со стопорным самоконтрящейся гайкой применяется в крепеже открытого типа: после установки стопорного элемента закручивается с помощью «плюсовые», или крестовый, отвертки;
  • двухраспорные анкер-болты наиболее прочным крепежным элементом, с помощью их монтируются предметы повышенной массы.

Крепление предметов на непрочном или пористом основании

В отделке помещений часто используется гипсокартон, который довольно хрупок для удержания различных предметов. К числу ненадежных поверхностей также относят пористый строительный материал, к примеру, силикатные блоки. Чтобы избежать риска монтируемых предметов, необходимо придерживаться рекомендаций мастеров:

  • Дюбельные элементы должны быть выполнены из нейлона, а их диаметр не может быть менее 10 мм.Для сверления используется меньшее по диаметру сверло (-2 мм поперечного размера пластикового элемента дюбеля).
  • Создание технологического отверстия выполняется и без смены сверла, режим перфорации исключается сразу.
  • . Введены пустоты, используется дюбель-бабочка, которые используются особым монтажом специально для подобных случаев.

Итог

Чтобы надежность крепления предмета к стене или потолку посредством дюбельного крепежа, необходимо учесть параметры режущего инструмента, крепежных элементов и тип строительного материала. Обязательно во внимание берется вес монтируемого объекта и его форма.

Как правильно просверлить отверстие под дюбель.


Материал стены

Для того, чтобы сделать правильный выбор, надо знать одно правило. Инструмент должен быть тверже, чем обрабатываемый материал. То есть все логично и предсказуемо. Если у вас стена из дерева, мягкого или твердого пластика, металла, ДСП - вам подойдет сверло из высокопрочной стали (обыкновенное).Если же кирпичная, бетонная, каменная - берем победитовое.
Что такое победит? Это название твердых сплавов (90% вольфрам + 10% кобальт) с высокой степенью прочности, название пришло к нам из XX века. Из данного материала делались бронебойные пули для противотанковых ружей, например. За долгое время использования состав сплава модернизировали, улучшали, меняли пропорции составляющих элементов.

Теперь можно использовать сплав и в мирных целях. Также существуют его разновидности для разных видов обрабатываемых материалов. Победитовое сверло - это элемент, режущая часть которого имеет напайки из победита.

Дюбель

Дюбель - крепежный элемент, обеспечивающий надежную фиксацию с шурупом или саморезом. Другими словами, гильза или патрон, которые закрепляются в несущем основании и фиксируют какую-либо конструкцию. Дюбель крепят в стене, следующий этап - вставка (вкручивание, вклеивание или вбивание) в него самореза, гвоздя или шурупа.
Из чего же он сделан? Это могут быть пропилен, нейлон или металл.Выбор материала зависит от вида работ. Так, например, пропилен не годится для низких температур. Нейлон универсален. Металл используется в случае, если материал основания очень пористый (типа пеноблока).

Чтобы определиться с ограничениями дюбеля, поговмм о весе. Надо знать, сколько вы собираетесь нагружать в тот самый шкафчик или на полочку. Соответственно, смотрим вес:

  • небольшой, до 5 кг - берем минимум 2 шт. на 6 мм. Длина 4 см;
  • 5–10 кг - берем минимум 4 шт. на 8 мм. Длина 6 см;
  • более 10 кг (статичный предмет) - берем минимум 6 шт. на 10 мм. Длина 6 см.

Если речь идет об отверстии на потолке, то в длину крепежного изделия увеличиваем минимум на 2 см - это важно!
Вероятно, кто-то слышал слово «чопик», так называли деревянные самодельные дюбели. Раньше не были повсеместно распространены настоящие, изготовленные на заводх крепежные изделия. Поэтому из ситуации выходили изящно - выстругивали самостоятельно такой «чопик» из подручных деревяшек.В наши дни нам повезло, и ряды стройматериалов в гипермаркетах могут удовлетворить самого взыскательного клиента.

Дюбель делится на нераспорную и распорную части. Последняя изменяет свою форму или размер в процессе работы и обеспечивает надежность фиксации. Эти крепежи бывают с манжетой, она не даст им запасть в приготовленное отверстие. Манжета может быть разной формы: округлой, цилиндрической или потайной. На полках магазинов вы можете выбрать необходимые вам материалы для самых разнообразных работ!

Крепление предметов среднего веса

Фиксация предметов, отличающихся средним весом, выполняется при помощи дюбелей ударного типа. При этом поперечные размеры дюбелей, как и соответствующие сверл, должны составлять не менее 8 мм. Выбранный для этих целей дюбель должен заходить в стену на глубину не менее 6 см, а при креплении к поверхности потолка - на глубину 8 см. Чтобы надежно закрепить на стене или потолке среднего веса (до 10 кг), необходимо использовать одновременно 4 дюбеля.

Читать также: Измельчитель своими руками три в одном

Средние по весу предметы удобно подвешивать на дюбели быстрого монтажа, если конструкция позволяет использовать сквозное закрепление

Правило подбора

Это правило ложное и звучит так: диаметр сверла соответствует диаметру дюбеля.Относительно его длины - на 3–5 мм длиннее крепежного элемента. Вот это соотношение и будет оптимальным. На всех инструментов есть соответствующая маркировка. Если хотите измерить вручную - штангенциркулем, например - помните, что измерять надо напайку из победита, сам инструмент более узкий.
Для чего берем сверло длиннее, чем крепежное изделие? Все просто - оставляем пространство для пыли и крошек, образующихся при бурении. А еще нужно, чтобы шуруп или саморез вышел за пределы дюбеля. Тогда сцепление будет максимальным, а ваше мастерство - наивысшего уровня.

В видеоролике вы посмотреть, как вставить крепежное изделие в стену и убрать пыль, образовавшуюся в процессе работы.

https://youtu.be/_Ph5vhMnTmc

Как подобрать сверло под дюбель? Советы от мастеров ремонта

Приступая ремонту, пусть даже и мелкому, не помешает узнать, как подобрать сверло под дюбель. Крепление при помощи строительных дюбелей является одним из самых распространенных при проведении работ по привешиванию на места, заранее по дизайну помещения, различных аксессуаров: полочек, фото, картин, багетов, шкафчиков кухонных и прочей нужной и эстетически продуманной утвари.Когда в квартире завершены основные ремонтные процессы, наступает очередь этих мелочей. И здесь на помощь всем ремонтникам приходит дюбель. А чтобы он закрепился в стене, нужно и подходящее сверло. От верного соотношения этих двух предметов зависит, насколько крепко будет зафиксирована полочка на стенке или деталь в какой-то конструкции. Казалось бы, ничего сложного делать в данном не предстоит. Однако, как во всяком другом деле, здесь есть свои тонкости и нюансы, которые должны быть обязательным образом учтены.

Как подобрать сверло под дюбель? Этот процесс зависит от двух основных и необходимых параметров. Во-первых, о том, какую стену вы собираетесь сверлить: из какого материала она построена или каким - отделана. Во-вторых, от того, какую нагрузку должен выдерживать сам крепеж. Эти две характеристики, можно свободно подобрать инструмент под любой дюбель, промышленным способом и определив размеры самого крепежа, такого популярного в народе. В нашей следующей статье как раз об этом мы и собираемся поговорить.


. Если вы еще не прибегали к дюбельной фиксации, то можете вас обнадежить: измерить размеры каждого крепежа вам вовсе не придется. На дюбеле проставлена ​​заводская штатная маркировка, равно как и на сверлах. Отсюда следует первое правило: номер сверла должен совпадать с цифрой, которая помечен дюбель. Однако чтобы отверстие вышло ровным, а крепление в нем не проворачивался, сверлить нужно с соблюдением небольшого нюанса.

К примеру, в предполагаемую стену будет вставляться дюбель-десятка.В дрель вставляется сверло, помеченное номером 8, и включается на инструмент ударный режим.

  • Когда необходимая глубина почти достигнута, сверло меняется на совпадающее с крепежом по номеру (10), а ударный режим на дрели отключается.
  • Для таких ухищрений в процессе труда есть вполне логичное обоснование. Ударный режим работы неизбежно разбивает материал. В результате отверстие получается несколько большим, чем запланировано, а сама стена или потолок становится менее прочным.
  • Некоторые из них начинают сверление в одном случае с «шестерки», продолжают сверлом № 8 (в обоих случаях работают с ударом), и только в конце доводят отверстие нужным номером. Следовать ли их алгоритму - решать вам, но начинать с меньшего сверла, все же в некоторых случаях будет обязательным условием.
  • Правило номер 2: сверла берутся победитовые. Покупать другие - зря выбрасывать деньги.
  • Третье условие: сверло должно быть длиннее установленного дюбеля хотя бы на 3 миллиметра.Если их длина будет одинаковой, дюбель может не сесть до конца в гнездо - из-за оставшейся в отверстии пыли (а она при сверлении образуется обязательно) или несовпадения формы дюбельного кончика и дна отверстия.

Варианты материалов «дюбель - сверло»

Рассмотрим теперь выбор на примерах, с учетом поверхностей, так и массыешиваемых предметов.

Входящие условия: поверхность железобетонная, как вариант - кирпичная, но из качественного стройматериала и прочной, не высоленной кладки.Вешается нетяжелая вещь, до 5 килограммов. Потребуются 2 дюбеля на 6 миллиметров и сверло такого же диаметра (мы имеем в виду конечное засверливание). Если предмет или широкий, количество дюбелей длинный увеличивается. Глубина сверления для стен - как минимум, 4 сантиметра, для потолка - 6.

При тех же параметрах поверхности навешивание средних массе объектов (до 10-12 килограммов) затребует уже хотя бы 4 дюбелей сечением в 8 миллиметров и сверла аналогичного диаметра . Минимальное вхождение в стену - 6 сантиметров, для потолка глубина увеличивается до 8.Для габаритного или увесистого предмета, испытывающего только статические нагрузки, берутся дюбеля и сверло на 10 мм. Глубина засверливания остается такой же, как и в предыдущем случае, однако крепежей должно быть на 6 штук, не меньше.


Если в условиях задачи к предыдущим добавляются еще и динамические нагрузки (к примеру, вы вешаете турник или шведскую стенку), лучше использовать анкерные болты в количестве 4 штук с диаметром 8 мм и захождением в поверхности на 6/8 см. больше подойдет в каждом конкретном случае, выбирают, исходя из веса монтируемой конструкции и места крепления.Болты с наружной гайкой, затягиваемой гаечным ключом (торцовым, накидным или рожковым), применяются только в тех местах, где крепеж не будет виден. Или есть возможность его каким-то образом скрыть.Анкер с гайкой-самоконтром ставится и на видных местах, поскольку довольно незаметен. Ворачивается крестовой отверткой, имеющей профиль РН2 или РН3.Для очень тяжелых вещей берутся двураспорные анкера. Они считают наиболее надежными: под тяжестью доверенного предмета они не вырвутся из поверхности (разве что с ее фрагментом).


Подход к засверливанию дюбелей меняется, если мы имеем дело с ненадежной поверхностью. Это может быть гипсокартонная конструкция или старый дом, где плотность стен не слишком отличается от гипса. Кирпичные строения 60-х годов прошлого века тоже можно сюда отнести: в большинстве случаев кирпич в их стенах крошится даже от несильного воздействия. При работе с такими поверхностями следуют таким правилам:

  • Дюбели закупаются нейлоновые, с сечением в 10-12 мм.
  • Глубина засверливания 60 мм.
  • Диаметр победитового сверла выбирается в 8-10 мм, то есть на 2 единицы меньше, чем имеет крепеж.
  • Сверление проводится в один подход, без смены насадок и отключенным ударным режимом.

Все эти отклонения от обычного порядка действий вызваны тем, что гипс и начавшие разрушаться стены из других стройматериалов сильно разбиваются при работе дрели. Ударная ее работа может привести к выпадению целых кусков стены. А сверление совпадающим размером к образованию слишком большого отверстия.Как видите, важно не только разбираться в том, как подобрать сверло под дюбель, но и учитывать особенности предстоящих работ: материал и состояние стены, масса и габариты мебели, правила сверления.

Технология крепления

Как и любая другая работа, фиксация чего-либо с помощью дюбеля создается в данной системе.

  1. Просверлить отверстие.
  2. Установить дюбель.
  3. Закрутить шуруп.
  4. Зафиксировать нужный предмет.

Будет нелишним сначала пометить карандашом точку, где планируете произвести такую ​​установку. Совсем идеально будет сделать небольшую лунку на этом месте (ножом, гвоздем, булавкой и пр. ), Что позволит вам максимально и правильно установить для работы точно. Дрель или перфоратор во время работы необходимо держать строго перпендикулярно поверхности! Ни при каких обстоятельствах нельзя наклонять их под углом.
Получившееся отверстие желательно очистить от пыли и цементной (кирпичной и пр.) крошки или так, как показано в видеоролике выше, или пылесосом. Если их не удалить, они будут мешать встать крепежному изделию, как положено.

Методы крепления

В наше время изобилие коснулось многих сфер, и строительство - не исключение. Разнообразие материалов и инструментов поразило бы любого мужчину, жившего сто – двести лет назад. Многие работы могут быть выполнены не только строителями или рабочими, любым человеком, у кого возникли потребности и научиться что-то делать.Давайте разберемся в разновидностях крепежей относительно материала основания.

Бетон, кирпич

На работу с плотными материалами основано множество вариантов крепежного изделия. Распорные, универсальные, гвоздевые - все эти дюбели в плотном тяжелом бетоне или кирпиче будут сидеть прочно, прижиматься в надежно и создать силу трения.
Дюбель-гвоздь заслуженно часто называют «быстрым монтажом», он очень популярен. Здесь все проще и времени простого меньше.Надо просверлить отверстие (например, при установке плинтусов), вставить дюбель-гвоздь, применить молоток - и дело в шляпе. Внимание! В данном крепежном цилиндре шляпка гвоздя с прорезями для крестовой отвертки, но его не надо закручивать, это для возможного демонтажа. Забиваем молотком, не стесняемся!

Пенобетон, газобетон

В пустотелых и рыхлых материалах невозможно достичь такого плотного надежного контакта, как в бетоне, например. Для крепкого сцепления используются такие дюбели, которые обеспечат надежность за счет формы.К подобным крепежным изделиям относятся: универсальные, закручиваемые, забивные элементы.
Универсальный элемент в пустотелом материале образует сложный по конфигурации узел, который не даст выпасть шурупу / саморезу. Дюбель не расширяется (как в бетоне, например), а причудливо закручивается и исполняется роль упора.

Панельные и листовые материалы

Тут налицо особенность материала - узкий лист, за ним пустота. Есть два вида дюбеля для подобных материалов: «молли» и дюбель-бабочка.Действуют они одинаково. «Молли» сделан из стали и подходит для тяжелых грузов (до 75 кг), «бабочка» - из пластика, весит до 30 кг. Поговорим подробнее о последнем виде крепежа.

Крепление к ненадежной поверхности

Современные дома устанавливают конструкции, изготовленные из не очень прочных материалов. К ним можно отнести гипсокартон, старый кирпич, деревянные доски или плиты из прессованных опилок. При работе с ними лучше использовать нейлоновые крепежи диаметром более 10 мм, глубина монтажа не должна быть меньше 6 см.Буравчик лучше выбрать на несколько размеров меньше.

Читать также: Как поменять катушку на триммере doffler

Процесс сверления должен быть безударным, так как излишняя нагрузка может повредить поверхность. Использование ударного режима может не оставить видимых разрушений, но внутренняя структура стены может пострадать. Если диаметр сверла будет слишком большим, крепеж будет свободно двигаться в отверстии, постепенно будет увеличиваться его диаметр, особенно если работа проводилась с газобетонном.

Для гипсокартонных стен необязательно применять сверло меньшего диаметра, главное не давить на дрель и не использовать ударный режим. Гипсокартон - очень нежный материал, даже небольшая нагрузка может привести к разрушению участка стены. Просверлить отверстие следует с легким усилием, чтобы оно соответствовало размеру пластикового дюбеля с саморезом.

Стоит понимать, что крепить к подобным поверхностям тяжелые конструкции не нужно, даже если изначально материал справляется с нагрузкой, со временем под большим весом может произойти обрушение.

Если изготовлена ​​стена, правильно подобрать дюбель и сверло к нему, а также имея в руках качественный инструмент, можно сделать качественный монтаж, и не переживать для сохранности мебели или бытовой техники. Соблюдая рекомендации, с подобным монтажом справится даже неопытный мастер.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl + Enter.

Какие есть основные принципы выбора сверла под дюбель? Как должны соотносится диаметр дюбеля и сверла?

Существует несколько вариантов подбора сверла под дюбель.Этот момент выбора должен зависеть от типа предполагаемых работ и качества рабочей поверхности.

  • если стена железобетонная или кирпичная, прочной кладки и закрепить вешать нетяжелый предмет, то лучше всего выбрать ударный дюбель диаметром 6 мм и победитовое сверло такого же диаметра. При этом дюбель должен заходить в стену не менее 40 мм, а в потолок - на 60 мм. Минимальное количество дюбелей - 2 шт.

Если вы собираетесь крепить к железобетонной или кирпичной стене средние по весу предметы (5–10 килограмм), рекомендуется использовать ударный дюбель (диаметром 8 мм) и победитовое сверло - 8 мм.При этом: в стену дюбель должен заходить на 60 мм, а в потолок - на 80 мм. Используемое количество дюбелей не должно быть меньше 4 штук.

  • если закрепить тяжелый / габаритный (статичный) предмет к железобетонной или кирпичной стены - стоит выбрать ударный дюбель и победитовое сверло диаметром 10 мм. При этом в стену дюбель должен заходить на 60 мм, а в потолок - на 80 мм. Минимальное количество дюбелей - 6 шт.

При креплении тяжелых нагрузок, в добавок с большой динамической нагрузкой (например, ступеньки лестницы, турника и др.) желательно использовать анкерные болты диаметром 8 мм и победитовое сверло такого же диаметра. В стену болт должен заходить на 60 мм, а в потолок - на 80 мм. Количество болтов при таком роде работ не должно быть менее 4 штук.

  • в старых домах и постройках при выборе пары дюбель - сверло рекомендуется использовать следующие правила:

1) для крепления нужно использовать нейлоновые дюбели диаметром 10 или 12 мм. В стену он должен входить примерно на 60 мм.

2) сверлить отверстие нужно победитовым сверлом, диаметр которого будет на 2 мм меньше диаметра применяемого дюбеля. Так делается потому, что сверло сильно «разбивает» отверстие в мягком материале стен старых домов / построек.

Подбор самореза к дюбелю

Многие сталкиваются с проблемой подбора дюбеля к саморезу, когда необходимо какую-либо конструкцию закрепить к бетону, кирпичу, газобетону или гипсокартону при помощи самореза, но без дюбеля в данном случае не обойтись.

Нужно учитывать диаметр и длину самореза, и диаметр и длину дюбеля, и толщину прикрепляемого материала.Если дюбель будет меньше положенного, то саморез его разорвет, если больше, то саморез не разопрет его как следует и не будет надежного монтажа, тоже самое будет, если саморез дойдет не до конца дюбеля. Та как же, всё-таки правильно подобрать саморез и дюбель?

Начинать подбор нужно с дюбеля, с его размера (диаметр, длина). Чем больше размер дюбеля, тем большую нагрузку он выдерживает. Самый маленький диаметр 4 мм и 5 мм, рассчитаны на малую нагрузку, 6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т. д. Еще следует учитывать плотность материала, в котором будет находиться дюбель. Чем более плотный материал, тем большую нагрузку сможет выдержать дюбель, одного и того же размера.

После того как мы подобрали нужный размер дюбеля, можно к нему подобрать саморез.

Для дюбеля диаметром 4 мм, подойдет саморез диаметром 2 мм.

Для дюбеля диаметром 5 мм, подойдет саморез диаметром 2,5 мм. (от 2 мм до 3 мм.)

Для дюбеля диаметром 6 мм, подойдет саморез диаметром 4 мм.(от 3,5 мм до 4,5 мм)

Для дюбеля диаметром 8 мм, подойдет саморез диаметром 5 мм. (от 4,5 мм до 5,5 мм)

Для дюбеля диаметром 10 мм, подойдет саморез диаметром 6 мм. (от 5,5 мм до 6,5 мм)

Для дюбеля диаметром 12 мм, подойдет саморез диаметром 8 мм. (от 6,5 мм до 8,5 мм)

Для дюбеля диаметром 14 мм, подойдет саморез диаметром 10 мм. (от 8,5 мм до 10,5 мм)

Для дюбеля диаметром 16 мм, подойдет саморез диаметром 12 мм. (от 10,5 мм до 12,5 мм)

Ну вот, мы подобрали нужный размер дюбеля, подобрали до нужного диаметра самореза, теперь только осталось подобрать нужную длину самореза.

Для этого берется наша длина дюбеля, добовляется толщина прикрепляемого материала и у нас получается нужная минимальная длина самореза. Толщина скрепляемого материала не должна быть больше, чем на 35% в рыхлых основаниях, и не больше на 60% в плотных основаниях от диаметра дюбеля.

Саморез может немного выходить из дюбеля, это не страшно, главное чтобы он обязательно прошел до конца дюбеля и полностью раскрыл его, для надежного монтажа, если он вкрутится не до конца, то дюбель может проворачиваться, и монтаж будет не надежным. Сверлить отверстие под дюбель нужно чуть больше его диаметра и такого же диаметра.

Например: нам нужно закрепить фанеру толщиной 20 мм к бетонному полу. Для этого мы берем дюбель 8х50 (8 мм диаметр дюбеля, 50 мм его длина), и к нему саморез 5х70 (5 мм диаметр саморезы, 70 мм его длина).Для сверления нам понадобится бур 8х110 (8 мм диамер, 110 мм общая длина бура, 80 мм длина рабочей части). Сверлить нужно на глубину не менее 60 мм. После сверления, отверстие очищается от пыли, вставляется дюбель, затем в него вкручивается саморез через фанеру.

Таблица соответствия саморезов и дюбелей



Диаметр дюбеля (мм.)

Длина дюбеля (мм.)
Толщина прикрепляемого материала (мм.) Размер самореза (мм.)
5 25 5 3х30
5 25 10 3х35
6 25 5 4х30
6 30 5 4х35
6 30 10 4х40
6 35 год 10 4х45
6 35 год 15 4х50
6 40 10 4х50
6 40 15 4х60
6 40 20 4х60
6 50 10 4x60
6 50 15 4х70
6 50 20 4х70
8 30 5 5х35
8 30 10 5х40
8 40 10 5х50
8 40 15 5х60
8 50 10 5х60
8 50 20 5х70
8 60 10 5х70
8 60 20 5х80
8 60 30 5х90
8 80 10 5х90
8 80 20 5х100
8 80 30 5х120
10 50 10 6х60
10 50 20 6х70
10 60 20 6х80
10 60 30 6х90
10 80 20 6х100
10 80 40 6х120
10 80 60 6х140
10 100 40 6х140
10 100 50 6х150
10 100 60 6х160
12 70 10 8х80
12 70 20 8х90
12 70 30 8х100
12 100 20 8х120
12 100 40 8х140
12 100 60 8х160
12 120 40 8х160
12 120 60 8х180
12 120 80 8х200
14 75 25 10х100
14 75 35 год 10х120
14 100 20 10х120
14 100 40 10х140
14 100 60 10х160
14 135 25 10х160
14 135 35 год 10х180
14 135 45 10х180

В этой статье мы показали Вам как правильно подобрать саморезы под дюбель.Если у вас остались вопросы, обращайтесь в наш интернет-магазин KREP-KOMP, по телефону, электронной почте, скайпу. Наши менеджеры с радостью проконсультируют Вас по всем вопросам!

Вам будет интересно:

  1. кровельные саморезы
  2. кровельные саморезы по металлу со сверлом
  3. саморез кровельный по металлу

Как подобрать сверло под дюбель - подбор сверла для дюбеля

Проблема выбора качественных материалов перед каждым человеком, затеявшим ремонт.От правильного решения этого вопроса часто зависит успешность всех работ. И в этом деле мелочей не бывает, так как именно из этих, кажущихся не слишком важными вещей и складывается общая картина. В частности, знание того, как подобрать сверло под дюбель, очень важно, так как от этого выбора будет зависеть, как будет забит дюбель, а соответственно и качество крепления.

В целом всё сводится к тому, что диаметр используемого диаметра сверла должен соответствовать диаметру дюбеля.Как может показаться изначально, вставить дюбель в отверстие равного диаметра будет сложно, но это так. Дело обстоит несколько иначе. Суть в том, что во время сверления бетонного или кирпичного основания, особенно если используется режим перфорации, происходит расширение отверстия. То есть получившееся в результате работ отверстие будет на 1–2 мм шире, чем диаметр сверла. А если прибавить к этому заранее внесённые коррективы, то разница может достигнуть и более серьёзных величин, что приведёт к нежелательным последствиям - дюбель будет очень непрочно держаться, это совершенно нежелательно.

Технические характеристики сверл

Что следует соблюдать длину сверла, следует отметить, что этот параметр должен быть на 3–5 мм больше, чем длина дюбеля. В этом случае всё должно быть правильно. Если взять сверло той же длины, дюбель может полностью не поместиться. Это может произойти по причине того, что в отверстии застрянет пыль, образовавшаяся при сверлении или при несоответствии формы торца дюбеля и дна отверстия. В любом случае желательно сделать некоторый напуск.Для того, чтобы максимально точно точно рассчитать длину дюбель, можно для начала сделать несколько пробных отверстий и опытным путём всё настроить наилучшим образом. Например, можно повесить полку где-нибудь в кладовке или гараже, где огрехи в расчётах, допущенные во время работ будут не так критичны. Для наглядности и простоты понимания можно ознакомиться с нижеследующей таблицей.

Таблицу можно продолжать, но суть, должно быть, уже ясна.

Помимо сказанного можно добавить, что если сверлить под дюбель кирпичную стену, существует некоторая особенность проведения работ.Сначала необходимо высверлить отверстие несколько меньшего диаметра. Разница может быть от 2–5 мм, в зависимости от глубины сверления. После чего сверло меняется на большее и отверстие расширяется. Затем процедура повторяется до тех пор, пока результат работ не будет соответствовать требуемым параметрам. Это необходимо, потому что кирпич склонен к значительному выкрашиванию при сверлении. Это вызвано особенностями структуры материала. Чтобы минимизировать это свойство и применяемые ухищрения.

Опытным путем можно подобрать сверло большего диаметра, которым получится просверлить необходимое для дюбеля отверстие.

В остальном же, выбор сверла под дюбель является менее важным протоколом, но от этого не этого не менее значимой. Успех выполнения работ по сверлению отверстий под дюбель наполовину будет зависеть от правильного выбора сверла, и будет отражаться на прочность установки дюбелей. А это напрямую влияет на прочность крепежа. В строительстве всеано и мелочей просто не бывает, имеют даже самые, казалось бы, незначительные нюансы.

Видео

Посмотрите, как вставить дюбель в стену, правильно подобрав сверло:

В этом видео показано крепление подвеса для гипсокартонного листа в бетон при помощи дюбель-гвоздя:
