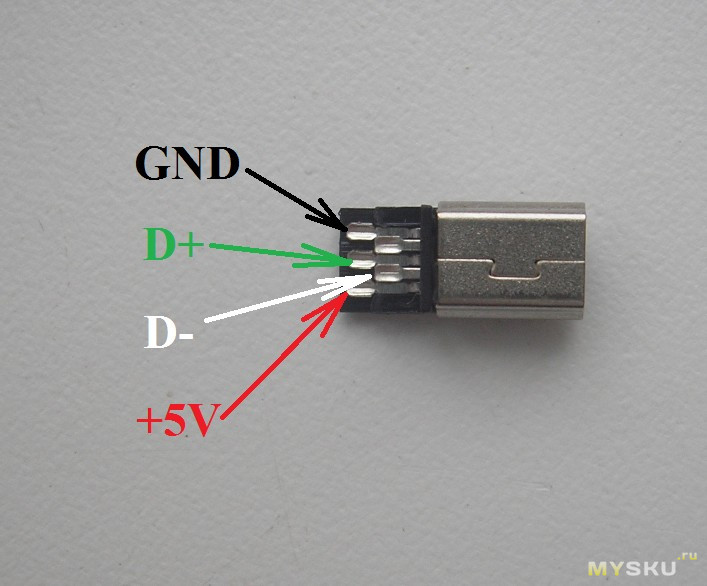

Из этой статьи вы узнаете, как починить провод мыши. Рассматриваются все виды повреждений, а также способы их починки. Как я уже отмечал в статье Мышь X7 отключается, очень часто компьютерные мышки не работают или отключаются из-за повреждений шнура. А такие вещи вполне можно исправить и самому – достаточно хоть немного владеть паяльником. Здесь сразу возникает вопрос: как правильно спаять провода? Для начала нужно найти само место повреждения. Легче всего это делать тестером, однако не всегда есть такая возможность. Поэтому можно поступить проще: шнур нужно постепенно перегибать по всей длине. При сгибе поврежденного места мышка всегда будет отключаться. Провода могут надламываться у корпуса мыши, около USB-разъема и просто в произвольном месте. Наиболее распространен первый вариант – это самая подвижная часть. В этой статье я рассмотрю все три случая: I. Провод поврежден возле корпуса мыши 1. Обрезаем провод Сначала обрезается провод мыши до места повреждения (до – это если смотреть вдоль шнура от разъема USB). 2. Разбираем корпус мыши После этого разбирается сама мышь. Обратите внимание, как был расположен внутри корпуса шнур, иначе при сборке могут возникнуть проблемы. Теперь есть два варианта: а) От провода, который остался на мыши, отрезаем поврежденное место. Тогда остается лишь соединить два шнура: тот, что на мыши, и второй – с разъемом. Это более простой способ, к тому же здесь не обязательно использовать пайку: вполне хватит аккуратной скрутки. б) Полностью удаляем  участок провода от разреза и до платы. В данном случае нам придется заново припаять к плате часть шнура с разъемом. Перед удалением провода очень важно запомнить, как именно были подключены/припаяны провода к плате. Советую их зарисовать, записать либо, в конце концов, сфотографировать. После этого провод можно спокойно удалять. Второй способ более трудоемкий, к тому же требует некоторых навыков владения паяльником. Однако при качественном исполнении такое соединение долговечнее и надежнее. 3. Удаляем с проводов изоляцию Теперь провода нужно провода от изоляции. В зависимости от выбранного способа у вас будут один или два обрезанных конца шнура, с которых и нужно удалить изоляцию. Длина очищенных от изоляции проводков должна быть такой, чтобы их можно было без проблем припаять обратно к плате либо спаять с друг другом. 4. Припаиваем провода Завершающий этап: проводки припаиваются обратно к плате или друг к другу. Чтобы правильно припаять к плате, смотрим на сделанные вами рисунки/записи/фотографии. Перед спайкой провода нужно зачистить и облудить. Для очистки достаточно поскрести оголенные провода лезвием ножа. Чтобы облудить, оголенный провод покрывается канифолью. Для этого он кладется на канифоль и нагревается паяльником. На покрытый канифолью провод наносим припой с паяльника. Если провод чистый и делаете все аккуратно, то лужение произойдет сразу. Теперь провода можно припаивать к плате мышки. Чтобы было легче делать ремонт провода мыши, выкладываю несколько фотографий: Провод до лужения Во время лужения После Способ для ленивых Если пайкой занимать лень, а на новую мышку денег жалко, то можно просто скрутить поврежденные провода. Скрутку нужно обмотать изолентой. Если длина шнура позволяет, то эту конструкцию можно спрятать внутри корпуса мыши, благо в крупных моделях X7 места предостаточно. II. Провод поврежден около USB-разъема Если провод поврежден около USB-разъема, то для починки потребуется исправный шнур от старой ненужной мышки. 1. Обрезаем провод Вначале отрезаем разъем с неисправным участком шнура. 2. Прозваниваем провода Затем берем от старой мыши исправный кусок шнура с разъемом и соединяем его с остатками шнура на ремонтируемой мыши. При этом необходимо следить за количеством проводов в шнурах: в X7 мышках их обычно пять, а во многих стандартных мышках – четыре. Кроме того, в разных мышках провода, отвечающие за один и тот же спин, могут быть разных цветов. По этой причине провода нельзя соединять, руководствуясь только их цветом (так можно делать лишь в том случае, если шнур с разъемом взят от точно такой же модели мыши). Тем более нельзя соединять провода наугад – компьютер вы вряд ли испортите, но мышь все равно работать не будет. Для правильного соединения нужно предварительно выяснить значение каждого провода в шнуре ремонтируемой мыши и в присоединяемом шнуре. Это делается при помощи прозвона. Для этой цели используется специальный тестер или, на худой конец, батарейка с лампочкой. Более подробно о прозвоне я написал в статье Как прозванивать провода. 3. Соединяем провода Выяснили значение проводов? Теперь остается соединить шнуры между собой. Для этого нужно их нужно очистить от изоляции и соединить пайкой либо скруткой (см. пункт I.3). III. Провод поврежден посередине 1. Обрезаем провода Нужно вырезать из шнура поврежденный участок. В результате у вас должны остаться часть шнура с разъемом и мышь с еще одним куском шнура. 2. Соединяем провода Это наиболее простой случай. Достаточно очистить провода от изоляции и затем соединить их пайкой либо скруткой (см. пункт I.3). Заключение Теперь вы знаете все основные виды поломок шнура мыши, а также способы их ремонта. Хочется думать, что вас больше не будет волновать вопрос “как починить провод мыши“. А может ваша мышь не сохраняет настройки DPI? Или вы хотели бы изменить цвет ее подсветки? Тогда вам стоит прочитать статью Настройка DPI и режима подсветки. Другие статьи: Oscar Editor не сохраняет макросы Oscar Editor не загружает макросы Как правильно спаять провода Основные рекомендации по работе с USB устройствами Пистолет… автомат?

Не заряжается правый или левый наушник, кейс от наушников.

Что делать?

С зарядкой беспроводных TWS Bluetooth наушников очень часто возникают самые разные проблемы. Не заряжается правый или левый наушник, не заряжается кейс от наушников, как-то не так ведут себя индикаторы и т. д. При чем это проблема не только дешевых, китайских Bluetooth наушников типа i7s, i9s, i10, i11, i12, i30 и т д., но и дорогих, топовых моделей. Не раз приходилось слышать о том, что не заряжается наушник AirPods (первого/второго поколения, или AirPods Pro), или сам кейс. Так же очень много вопросов по поводу проблем с зарядкой наушников от Xiaomi (в основном это Redmi AirDots и Earbuds), JBL, Samsung, Huawei, Motorola, Xiaomi QCY и других. Эта инструкция подойдет для всех раздельных беспроводных наушников.

Дело в том, что сам формат TWS наушников с технической стороны получился немного сложным. Заряжается кейс, от кейса заряжаются наушники, наушники с кейсом соединяются с помощью контактов, аккумуляторы в этих наушниках очень компактные. Всего в одном комплекте наушников аж три аккумулятора.

И все это должно стабильно и правильно работать. Очень часто один из компонентов дает сбой, или просто перестает работать. А если разобрать какие-то дешевые наушники, то можно увидеть, как там все плохо и некачественно сделано. Я уже не говорю о качестве самих деталей и аккумуляторов.

Статью я разделю на две часты: в первой мы рассмотрим решения связанные с зарядкой именно наушников от кейса, а во второй – с зарядкой самого кейса.

Почему не заряжаются беспроводные наушники от кейса?

Я несколько раз лично сталкивался с подобными проблемами, проанализировал большое количество случаев, которые есть в интернете (статьи, форумы, видео), почерпнул много информации из комментариев на этом сайте и готов поделиться решениями, которые должны решить проблему с зарядкой ваших беспроводных Bluetooth наушников. Большинство решений я буду показывать на примере конкретных наушников, но практически все решения универсальные. Даже если ваши наушники отличаются от тех, что у меня на фото – ничего страшного.

Делайте все по инструкции.

Как понять, что наушники не заряжаются или зарядились?

На рынке огромное количество разных моделей от разных производителей. И индикаторы на наушниках и кейсе ведут себя по-разному в зависимости от модели. Но в большинстве случаев это работает так:

• Индикатор на наушнике горит красным (или мигает) –  наушник заряжается.

• Индикатор горит белым или синим – наушники полностью зарядились.
  Так это работает на Xiaomi, JBL, китайских наушниках i10, i11, i12 и т. д.
• Если индикатор после установки в кейс не горит или не меняется – наушники не заряжаются.
  Он может продолжать гореть, мигать, или вообще не гореть (как будто наушник выключен или подключен к устройству). То есть наушник никак не реагирует на установку в зарядной кейс и нажатие на кнопку (держим 3-5 секунд).

Возможно, причина не в зарядке

Это очень важный момент! Куда чаще, чем от проблем с зарядкой TWS нужники страдают от рассинхронизации. В этом случае тоже перестает работать один наушник, индикатор на этом наушнике ведет себя не так как обычно и т. д. В любом случае, я рекомендую первым делом попробовать включить наушник, сделать сброс настроек и повторную синхронизацию.

Чтобы не нагружать эту статью лишней информацией, я оставляю ссылки на две очень подробные инструкции:

• Не работает один беспроводной наушник, перестал играть
• Как сбросить и синхронизировать беспроводные наушники между собой?

И отдельная статья, если у вас проблема с AirPods: подключаем AirPods к iPhone: не видит, не подключаются, не работает один наушник

Обязательно попробуйте это сделать!

Зарядите кейс

Думаю, вы это уже сделали. Если нет – обязательно подключите кейс к зарядке. Практически всегда на кейсе есть индикатор, который начинает гореть или мигать когда идет зарядка. Если вы подключили кабель, вставили его в адаптер, включили в розетку и нет никакой реакции, кейс не заряжается, то попробуйте использовать другой кабель и/или адаптер питания. Подключите питание от USB порта компьютера. Смотрите решения в последней главе этой статьи.

Проверяем контакты на наушниках и кейсе

Сколько есть случаев, когда, например, после покупки наушников просто не обращают внимание на то, что на контактах есть защитная пленка. Наушники садятся и больше не заряжаются от кейса из-за этой пленки (она еле заметна). Люди даже в сервис с этим обращаются, а всего лишь нужно было убрать защитную пленку на контактах. Очень часто эта ситуация происходит с Xiaomi Mi True Wireless Earbuds basic и Xiaomi Redmi AirDots. Вот так это выглядит:

Проверьте контакты на самих наушниках и кейсе. Часто бывает, что просто западает контакт в кейсе. После чего нет контакта между кейсом и наушником и он не заряжается. Протрите контакты на наушниках. Можно попробовать легонько прижать наушник к контактам.

Если какой-то из контактов запал, он ниже чем остальные, то попробуйте аккуратно пошевелить его иголкой или зубочисткой. Возможно, он выпрямится и наушник будет заряжаться.

Может быть другой тип контакта. На I7s, например, контакт с тонкой иголкой внутри. На AirPods и качественных подделках раздельный контакт снизу наушника. Нужно обязательно проверить, не попал какой-либо мусор в сам кейс, или в отверстие на наушнике.

Если туда что-то попало, то можно попробовать продуть отверстие, либо удалить мусор с помощью иголки.

На Samsung Gear IconX, например, есть такая проблема, когда наушник не заряжается из-за уплотнителя (для больших ушей, который идет в комплекте). Мигает индикатор и зарядка не идет. Нужно просто снять этот уплотнитель, или надеть меньший уплотнитель. А на JBL не заряжался наушник из-за плохого контакта. И там парень просто подложил маленький кусочек фольги и все заработало. Так себе решение, но работает.

Если у вас есть какие-то рабочие, нестандартные решения – поделитесь ими в комментариях!

Зажать кнопку и положить наушник в кейс

Очень необычное решение, которое спасло уже огромное количество наушников AirDots и Earbuds. Я писал о нем в статье Xiaomi Redmi AirDots и Earbuds: не работает левый/правый наушник, не синхронизируются, не подключаются, не заряжается кейс/наушник. Можете почитать отзывы в комментариях. Возможно, это решение можно применить и к другим наушникам.

Все очень просто. Берем наушник который не заряжается и ни на что не реагирует и кладем его в кейс одновременно зажав на нем кнопку. Зажали кнопку, держим ее нажатой и кладем в кейс.

Не всегда это получается с первого раза. Ничего страшного, попробуйте еще раз.

Поломка одного наушника

К сожалению, такое бывает очень часто. Один Bluetooth наушник может просто сломаться. Тем более, что большинство подобных устройство ну мягко говоря плохого качества. Ну а какие могут быть наушники за 4 доллара (именно за столько я купил I7s).

Не редко отходит контакт между платой и контактом, который используется для соединения наушника с кейсом.

Бывает, что внутри наушника просто отваливается проводок от аккумулятора или от динамика. Сломаться может что угодно. Если есть желание и какой-то опыт, то можно попробовать аккуратно разобрать наушник и посмотреть. Тем более, если вы уже собрались их выбрасывать. Если там оторвался какой-то проводок, то его можно припаять.

Обновление: еще одно интересное решение

Проблемы с зарядкой бывают из-за того, что наушник разряжается что называется в ноль. И после этого он просто не берет зарядку. Нужно как-то этот наушник запустить, дать толчок, и возможно он начнет заряжаться. Этот способ проверен на Samsung Galaxy Buds. На других наушниках у меня пока-что не было возможности его проверить.

О том, что наушник не берет зарядку, чаще всего можно узнать по индикатору. Как только мы кладем наушник в кейс, он сразу вроде как заряжается, а потом (через пару секунд) перестает заряжаться. Показывает, что он заряжен, или вообще индикатор гаснет. Делаем так:

1. Полностью зарядите кейс.
2. Достаньте из кейса рабочий наушник и отложите его пока в сторону.
3. Наушник, который не берет зарядку ставим в кейс и смотрим на индикатор. Как только он перестает заряжаться – приподнимаем его, чтобы разорвать контакт и снова опускаем в кейс. Наша задача держать его все время в режиме зарядки (пускай и по несколько секунд).
4. Возможно придется повторить это (приподнять и опустить наушник) раз 20. Может 40. У всех по-разному. Но попробовать стоит.

Один наушник быстро разряжается и выключается

Есть еще одна очень популярная проблем с которой я сам столкнулся на оригинальных AirPods и на китайских наушниках i30. Вроде все заряжается и работает как и должно, но один из наушников очень быстро разряжается и сам выключается. У меня это правый наушник. Он работает буквально несколько минут и сам выключается. Получается, что один наушник садится быстрее другого. На AirPods работает дольше, но правый наушник садится намного быстрее чем левый. Пользоваться такими наушниками невозможно.

Это аппаратная проблема. То есть настройками, сбросом параметров и другими подобными способами ее не исправить. Нужен ремонт, замена нерабочего наушника (правого или левого), или покупка новых наушников. Если есть гарантия, обязательно обратитесь в сервисный центр или к продавцу. Они должны их отремонтировать, заменить, вернуть деньги.

Если наушник разборный, то можно самому найти аккумулятор, разобрать наушники и заменить его (перепаять). Но здесь очень много нюансов. Сможете ли вы сделать это сами, получится ли найти аккумулятор и т. д.

В большинстве случаев в этом нет никакого смысла. Проще купить новые наушник. Точно так же как и с моими AirPods первого поколения. Можно поменять только правый наушник, так как левый вроде как еще держит заряд. Но где гарантия, что через месяц не сломается левый наушник, ведь им уже года четыре. А аккумулятор в AirPods заменить не получится, они неразборные, если я правильно понял.

Не заряжается кейс от наушников

На разных моделях может быть по-разному, но когда кейс заряжается, то на нем обычно мигает красный индикатор. Когда зарядился – индикатор просто горит. Если вы подключаете питание но нет никакой реакции со стороны наушников и кейса, то скорее всего он не заряжается.

Если есть проблемы с зарядкой именно кейса (он же бокс, футляр), то первым делом нужно заменить кабель и источник питания. Подключите кейс через другой адаптер (от телефона, планшета). Возьмите другой кабель. Обычно используется кабель Micro-USB. Думаю, у вас дома точно найдется несколько таких кабелей. Если для зарядки нужен Lightning (используется на хороших копиях), то можно использовать даже оригинальный кабель от Apple.

Убедитесь, что разъем в зарядной кейс вставлен до конца. Обязательно попробуйте подключить питание от USB порта компьютера или ноутбука.

Разборка кейса и проверка контактов

Если вы уже все проверили и попробовали, но по прежнему ничего не работает, то можно скрыть кейс и посмотреть, нет ли каких-то проблем внутри. Может какой-то провод оторван, или еще что-то. Все делаем на свой страх и риск!

Разбираются они очень легко. Нужно просто поддеть одну часть каким-то острым предметом. Желательно использовать специальную пластиковую лопатку, чтобы не повредить корпус.

Внутри это выглядит примерно вот так (на примере Xiaomi Earbuds):

Заодно можно проверить контакты, через которые соединяются наушники.

А вот так выглядит разобранный кейс китайских беспроводных наушников за 4 доллара.

Если там все в порядке, провода не оторваны, значит проблема либо в плате, либо что-то с аккумулятором. Если у вас есть специальный тестер, то можете прозвонить контакты и измерить напряжение в аккумуляторе. Возможно, что-то удастся выяснить и найти причину.

Подаем питание на аккумулятор напрямую

Это решение я увидел в интернете, и судя по отзывам оно работает. Бывает, что наушники полностью разряжают батарею в кейсе и после этого она перестает заряжаться через разъем. Чтобы ее оживить, нужно подать на нее питание от другого аккумулятора или даже от трех пальчиковых батареек. В зарядных боксах, как правило, аккумулятор на 3.7v.

Нужно взять такую же батарею (или чуть мощнее, но не больше 5v), разобрать кейс и подать питание на контакты, которые идут к аккумулятору. Несколько раз по минуте. Можно соединить три пальчиковых батарейки. Только не перепутайте +/-.

Или заказать такую же батарею и заменить ее. Отпаять старую и припаять новую.

Если что-то из статьи сработало и вы смогли починить свои наушник – напишите, что именно помогло. Если ничего не сработало, то опишите свою проблему в комментариях и я постараюсь вам что-то подсказать. Ну и делитесь своим опытом и решениями. А я буду обновлять эту статью и добавлять в нее новую информацию и решения. Всего хорошего!

Припой к печатной плате

Размещено: 15:26, 08 июля 2021 г. автор: nextpcb

Вы подключаете провода к печатной плате (прототип печатной платы) с помощью процедуры, называемой пайкой. Вы нагреваете провод и площадку печатной платы, оттаивая припаянные провода и позволяя им течь на шнур и площадку. Используемый припой обычно представляет собой сплав свинца и олова, хотя в некоторых основных положениях используется серебро. Припаивание шнура к выпущенной материнской плате может быть связано с изготовлением, ремонтом или настройкой платы или ее подключением к дополнительному гаджету.







1. 1 、 Приведите в порядок контактную площадку на печатной плате , где обязательно будет прикреплен провод. Аккуратно протрите ластиком подушечку, пока она не станет аккуратной и блестящей. Зачистите около 1/4 дюйма изоляции от шнура.
2. 2 、 Залужение сварочной горелки путем оттаивания определенного количества припоя на железной стрелке. Нагрейте конец шнура сварочной горелкой в ​​течение нескольких секунд, а также ненадолго прикоснитесь шнуром припоя к оголенному проводу, достаточно времени, чтобы оттаять припой, а также дать ему стечь прямо в застрявшие кабели. Это называется лужение шнура. Лужение шнура не обязательно для прочного или одиночного волосяного кабеля.
3. 3 、 Вставьте конец провода через отверстие в пластине материнской платы сверху или сбоку от платы. Немного согните конец шнура, чтобы он не упал во время пайки, но не допускайте, чтобы конец кабеля касался какого-либо другого вывода элемента или еще одной контактной площадки на материнской плате.
4. 4 、 Примените паяльную трубку к концу шнура, а также припой на пару секунд, пока припой, использованный для залужения конца шнура, не оттает. Нанесите достаточно свежего припоя, чтобы образовалась куполообразная лужица на площадке, закрывающей отверстие и кабель. Избавьтесь от железа с площадки, но на мгновение застопорите доску.
5. 5 、 Охладите новый прочный стык и оставьте плату до тех пор, пока припой не схватится. Обрежьте конец проволоки кусачками. Шнур полностью прикреплен к изданной материнской плате.

Тег: припой печатная плата

1170 1 0 1 Фейсбук Твиттер Связано

Пайка микроконтроллеров | Make It Glow: как паять NeoPixels, руководство для начинающих

Пайка к микроконтроллерам

Сохранить Подписаться

Пожалуйста, войдите, чтобы подписаться на это руководство.

После входа в систему вы будете перенаправлены обратно к этому руководству и сможете подписаться на него.

Мы рассмотрим пайку больших медных контактных площадок, таких как вы найдете на Circuit Playground Express, и пайку меньших сквозных соединений, таких как вы найдете на Feather.

На этой странице показан самый простой способ соединения полос для небольших проектов с низким энергопотреблением. Если у вас более 100 пикселей, вам нужно подключить питание отдельно, так как подача слишком большого количества энергии через микроконтроллер может вызвать проблемы.   Дополнительную информацию см. на этой странице Powering NeoPixels.

Не припаивайте к работающей электронике

Убедитесь, что ваш микроконтроллер НЕ ПОДКЛЮЧЕН К во время пайки: не подключен к батарее, не подключен к сетевой розетке и определенно не подключен к компьютеру через порт USB . Припаивайте только к электронике, которая полностью отключена. Не ленитесь об этом, иначе вы можете сделать несколько очень дорогих ошибок.

Подготовьте полосу

Выполните действия, описанные на нескольких предыдущих страницах, чтобы подготовить полосу или кольцо для подключения к контроллеру. Или, если вы используете новую полосу с уже подключенными проводами:

Найдите В конце полосы. Найдите на полоске маленькие стрелки, указывающие от конца IN к концу OUT . Это важно — если вы припаяете не к тому концу полоски, это не сработает.

Если есть разъем, отрежьте его. Также обрежьте все «лишние» провода питания, чтобы у вас остался только один красный, один черный и один белый/цветной провод.

Эти дополнительные провода предназначены для больших установок, где вам необходимо питать полосу отдельно, а не через микроконтроллер.

Микроконтроллеры с большими медными контактными площадками

Некоторые платы имеют большие, удобные медные контактные площадки, облегчающие пайку. Это далеко не полный список, но вот некоторые из моих любимых:

• Circuit Playground Express
• Джемма M0
• ПОДСКАЗКА
• Освящение

Шаг 1. Подготовка проводов

Обрежьте провода, чтобы они были более или менее одинаковой длины. Если вы хотите быть более аккуратным, обрежьте белый провод немного короче, чем два других.

Снимите экран примерно на 1/4 дюйма с каждого провода.

Шаг 2. Подсоедините провода

Скрутите зачищенные провода так, чтобы они были аккуратными. Вставьте каждый провод через соответствующую площадку или отверстие на микроконтроллере и оберните его вокруг. Соедините его прочно, чтобы он оставался на месте сам по себе. Держите пряди аккуратными — вы хотите, чтобы пряди не касались других подушечек.

• Красный –> VOUT (или BATT , на некоторых контроллерах)
• Черный –> Земля
• Белый –> A1 (или выбранный вами цифровой контакт ввода-вывода из вашего кода)

Обозначения контактных площадок могут различаться в зависимости от используемого микроконтроллера, но вышеизложенное является хорошим практическим правилом для большинства проектов.

Шаг 3: Припой

Во-первых, убедитесь, что ваш микроконтроллер отключен от сети и не подключен к источнику питания. Пайка на живой электронике — это открытое приглашение в гости от Синего Дымового Монстра. Он уничтожит вашу доску, а затем будет смеяться, пока вы открываете окно и пытаетесь не плакать.

Прижмите паяльник к медной пластине рядом с тем местом, где проходят нити. Оставьте его там на несколько секунд, чтобы все стало хорошо и горячо.

Размотайте немного припоя и коснитесь им горячей медной площадки. Он расплавится и впитается в многожильный провод, создавая прочное электрическое соединение. Он должен быть блестящим и гладким. Используйте достаточное количество припоя, чтобы провод полностью покрылся и не освободился, если вы потянете его.

Мне нравится добавлять достаточно, чтобы все отверстие было «закрыто» припоем.

Шаг 4: Проверка

Если вы еще этого не сделали, загрузите тестовый код в свой микроконтроллер. Вот некоторый тестовый код, который вы можете использовать с Circuit Playground Express или Gemma M0, который будет запускать радугу вдоль вашей полосы, если вы прикрепите ее к контакту A1 .

Тестовый код для Circuit Playground

Тестовый код для Gemma M0

1. Загрузите соответствующий файл UF2
2. Подключите микроконтроллер к компьютеру с помощью хорошего USB-кабеля. Огни на лице станут зелеными. Если они этого не сделают, щелкните или дважды щелкните крошечную кнопку «сброс» в центре доски, пока они не сделают это.
3. На вашем компьютере появится диск с именем CPLAYBOOT (для Circuit Playground) или GEMMABOOT (для Gemma M0). Перетащите загруженный файл на этот диск. Готово!

Если у вас возникли проблемы, обратитесь к руководству Circuit Playground, чтобы все заработало.

Микроконтроллеры с малыми контактными площадками для сквозных отверстий

Слишком много всего, чтобы перечислить, но вот некоторые из моих любимых:

• Платы Feather
• Малиновый Пи Ноль
• Битси
• Брелок M0

Шаг 1.

Подготовка проводов

Обрежьте все 3 провода до одинаковой длины. Снимите экран примерно на 1/4 дюйма с каждого провода.

Шаг 2. Оловянные провода

Эти маленькие многожильные провода могут испортить ваш проект, если они станут «нечеткими» и коснутся окружающих отверстий, которые могут быть безумно близко расположенными. платы меньшего размера.

“Лудирование” проводов означает добавление небольшого количества припоя, чтобы все жилы склеились. По сути, вы пытаетесь сделать небольшой кусок твердого провода, чтобы он легко вошел в отверстие Идея состоит в том, чтобы соединить все нити вместе в одну, не делая проволоку настолько громоздкой, чтобы она не проходила через отверстие.0003

Используйте минимально возможное количество припоя и не бойтесь обрезать лишний припой, который слипается на конце провода.

Включите паяльник и подождите, пока он полностью не нагреется. Если у него есть датчик температуры, установите его на 750 градусов. В противном случае просто подождите 3-5 минут, чтобы ковать железо, пока оно горячее.

Пока вы ждете, намочите маленькую губку в подставке для паяльника, чтобы вы могли почистить жало вашего утюга. Идите и очистите его сейчас, как только ваш утюг нагреется. Чистым утюгом легче паять.

Согните провода так, чтобы они немного отошли от рабочей поверхности, или держите их третьей рукой. Скрутите концы, чтобы убедиться, что все маленькие нити проволоки склеены.

Нагрейте оголенный провод паяльником и одновременно прикоснитесь припоем к проводу. Припой расплавится и немного потечет по проводу, так что он покроется. Мне нравится слегка «поглаживать» провод кончиком паяльника, чтобы распределить припой и сделать его гладким и ровным.

Сделайте это для всех трех проводов.

Если на конце провода остался шарик припоя, отрежьте его кусачками.

Шаг 3. Вставьте провода в отверстия

Какой провод подходит к какому отверстию, зависит от схемы подключения вашего проекта. Вот проводка, которая будет работать с приведенным ниже тестовым кодом.

Для Feather M4:

• Красный –> BAT (если ваш проект работает от батареи) или USB (при питании через USB)
• Белый –> A1
• Черный –> Земля



Для Брелок M0:

• • Красный –> USB (при питании от USB) или BATT (при питании от аккумулятора)
  • Белый –> D1
  • Черный –> Земля

Шаг 4: Припой

Убедитесь, что паяльник полностью нагрет, а жало чистое.

Прижмите паяльник к медной площадке и к проводу так, чтобы он касался их обоих одновременно. Подождите несколько секунд, пока все не станет красивым и горячим.

Размотайте немного припоя и коснитесь им горячей медной площадки. Он будет плавиться и течь вверх по проводу, пока у вас не получится блестящая капля припоя, покрывающая всю контактную площадку и немного напоминающая поцелуй херши.

Отрежьте лишний провод, торчащий сверху.

Это требует некоторой практики, и есть много интересных способов сделать это неправильно. Перейдите к Руководству Adafruit по отличной пайке, где вы найдете множество советов, приемов и способов устранения неполадок. Получение идеального паяного соединения — это что-то вроде искусства, и этим можно очень гордиться!

Как только освоитесь, закажите себе наклейку для пайки. Ты заслужил это!

Шаг 5: Проверка

Если вы еще этого не сделали, загрузите тестовый код в свой микроконтроллер. Вот некоторый тестовый код, который вы можете использовать с Trinket M0 или Feather M4, который будет запускать радугу вдоль вашей полосы.

Тестовый код для Trinket M0

Тестовый код для Feather M4

1. Загрузите соответствующий файл UF2
2. Подключите микроконтроллер к компьютеру с помощью хорошего USB-кабеля.
