Как просверлить чугунную трубу: Как просверлить чугунную трубу: способы

Возможность врезки в водопровод под давлением и подвод к жилому помещению своими руками

Владельцы при строительстве индивидуального дома, коттеджа или дачного домика, предусматривают возможность обеспечения жилого здания водоснабжением. Самым оптимальным решением будет подключение к уже действующему и находящемуся рядом с домовладением водопроводу.

• Способы врезки в магистральную трубу
• Способ врезки при помощи хомута своими руками
• Способ врезки при помощи сварки
• Пластиковые трубы для разводки воды

Обычно магистральный трубопровод проложен по центральным улицам, и для врезки необходимо соответствующее разрешение водоканала и оформление технических документов, так как несанкционированное подключение влечет за собой штрафные санкции. Но если ранее был установлен вентиль, который вышел из строя и его необходимо заменить, или у вас есть разрешение и можно врезаться самостоятельно, то при определенных знаниях и наличии инструмента, подключить водопровод доступно своими руками.

Способы врезки в магистральную трубу

Центральную магистраль водопровода раньше обычно прокладывали стальными или чугунными трубами, диаметром в основном от 50 мм и чуть больше, а в некоторых трубопроводах диаметр достигает до 500 мм, но это редкость. Сегодня многие организации делают новые системы водоснабжения или заменяют старые чугунные и металлические трубы на современные пластиковые аналоги.

Для проведения воды к жилому помещению своими руками вначале нужно выяснить, какие еще рядом проходят коммуникации, чтобы не нарушить их. Только после этого выкопать яму в месте нахождения магистрали шириной минимально 1х1 метр и глубиной до 1,2 метра. После обнаружения водопроводной трубы можно рыть траншею к точке входа в дом, глубиной более 1 метра, ориентируясь на линию промерзания земляного слоя в вашей местности. Как только траншея готова, нужно переходить к подготовке врезки отвода.

Врезаться в магистральную трубу можно:

• При помощи водоотводящего накладного хомута.
• При помощи приваривания патрубка с готовой резьбой с одной стороны.

Врезку можно сделать по направлению вверх или в сторону, под 45 или 90 градусов, зависит это от глубины проложенной водопроводной магистрали.

Способ врезки при помощи хомута своими руками

Хомут применяют, если магистраль находится под давлением или сделана из чугунных и пластиковых труб, которые исключают использование газовой или электрической сварки.

Врезку в чугунную трубу водопроводной магистрали делают осторожно, так как пластичность этого материала невысокая и может лопнуть от чрезмерного усилия. Для сверления отверстия в чугунной трубе под давлением желательно сверло с перьевой заточкой. Для предотвращения попадания воды на электрическую дрель или другой режущий инструмент во время извлечения сверла из отверстия, необходимо заранее сделать защитный экран из резины или толстого картона и закрепить его между патроном и корпусом.

• Место подсоединения защищается от изоляции (если она имеется) и от ржавчины.
• На трубу устанавливают накладной, разборной хомут, проложив внутри резиновый уплотнитель, который обеспечит герметизацию стыка.
• Во фланцевый отвод вкручивается кран, через который будет вводиться режущий инструмент.
• Сверлом просверливается чугунная труба, если магистраль под давлением, после извлечения инструмента, сразу перекрывается кран.

В водопроводную магистраль, которая находится под давлением, и сделана из пластиковых труб, врезаться при помощи хомута немного легче, чем в чугунную, так как ее несложно просверлить. Принцип проведения работ своими руками мало чем отличается от врезки в чугунную трубу. Единственное отличие – это возможность использовать обычное, конусное сверло или коронку-фрезу и сделать отверстие ручной дрелью или коловоротом, так как отверстие делается очень быстро. Также рекомендуется установить разборной хомут, который надевается над точкой врезки центрального водопровода, и припаивается с двух сторон к нему. Такое соединение

обеспечит герметичность конструкции.

• Устанавливается и закрепляется разборной хомут.
• Накручивается кран и открывается для дальнейшего доступа режущего инструмента.
• Просверливается отверстие сверлом меньшим размером, чем диаметр верхнего патрубка хомута.
• Закрывается кран после пробоя отверстия.

Способ врезки при помощи сварки

Сварочным методом можно произвести врезку в водопровод как при перекрытой воде в системе водоснабжения, так при имеющемся давлении, если невозможно по каким-либо причинам провести отключение.

• Место для врезки защищаете от ржавчины наждачной бумагой и обезжириваете.
• Привариваете патрубок с резьбой к магистральному водопроводу.
• Проверяете на течь, обмазав поверхность шва мелом, а с внутренней стороны керосином.
• Накручиваете кран, желательно шаровой.
• Просверливаете сверлом или прожигаете электродом отверстие через кран в центральном водопроводе.
• Закрываете кран.

Пластиковые трубы для разводки воды

Независимо от того, каким методом вы подключились к центральной системе водоснабжения, следующим шагом будет укладка труб в траншее, завод воды в дом и подключение к кухонной мойке, стиральной машине, ванной и санузлу. Раньше разводку делали металлическими трубами, сейчас на смену им производители предлагают широкий ассортимент пластиковых труб для разводки воды и отвода канализации. Эти работы можно проводить при закрытом кране, что намного облегчает подключение точек.

Вначале перекрывается кран и сливается вода из системы. В необходимой точке вырезается по размеру тройника кусок трубы. Пластиковый трубопровод с двух сторон в местах установки тройника обрабатывается герметиками, плотно насаживается и закручивается накидными гайками. Можно провести монтаж при помощи цанговых зажимов. После этого в тройник ввинчивается кран, которым перекрывается новая линия водопровода. Можно открывать основной вентиль и пользоваться ранее подключенной водой, а также проводить монтаж к новой точке подключения.

В заключение можно подытожить, что врезку трубы сделать несложно, исключением является сварочный метод, но нетрудно найти специалиста именно на этот вид работ, а остальное доступно сделать своими руками, что значительно сэкономит денежные расходы.

как врезать тройник в трубопровод под давлением, как правильно врезаться в стальную, пластиковую, чугунную, полиэтиленовую трубу

Содержание:

Согласование работ по врезке в водопровод
Основы проведения врезки
Последовательность выполнения врезки
Существующие виды хомутов
Подключение к магистральному трубопроводу
Смотровой колодец над местом врезки
Металлические трубы и подключение к ним
Работа с чугунными трубопроводами
Пластиковые трубопроводы и особенности врезки в них

Нередко возникает необходимость в расширении существующей системы подачи воды, что позволяет дополнить жилье новым сантехническим оборудованием или продлить контур в другие помещения. В статье речь пойдет о том, как осуществляется врезка в трубу водопровода, какие правила при этом нужно соблюдать и т.д.

Согласование работ по врезке в водопровод

Только с разрешения соответствующих органов можно начинать работу по врезке дополнительного трубопровода в централизованную систему водоснабжения.

Важно оформить всю документацию до начала работ. Если всего этого не сделать, то можно понести административную и материальную ответственность за незаконность своих действий.

Итак, начинать процедуру врезки нужно с того, чтобы получить план конкретного участка для определения наличия различных инженерных коммуникаций, проложенных под землей. С данным документом можно направляться в водоканал и делать заявление о желании подключиться к центральной системе водоснабжения. При себе также необходимо иметь документы, указывающие на право владения конкретным домом или участком.

Технические параметры, о которых необходимо знать при подключении:

• строго определенная точка врезки;
• диаметр подключаемого трубопровода;
• иные сведения, требуемые в соответствии с целью производимых работ.

Затем необходимо получить разрешение от санитарно-эпидемиологической службы. Со всеми вышеперечисленными документами можно приступать к разработке и подписанию проекта и сметы на проводимые работы.

Самостоятельное выполнение врезки в трубу без отключения водоснабжения строго запрещено, как и установка учетного оборудования. Для этих целей существуют специалисты, которых можно вызвать из соответствующей государственной или сертифицированной частной организации.

Также запрещена врезка в трубопровод следующих типов:

• магистральные сети больших диаметров;
• трубопроводы, в последствие не зацикленные с канализационным сливом;
• прочие типы.

Основы проведения врезки

Определяющим фактором при выборе способа, которым будет производиться врезка, является материал, использованный при производстве центрального трубопровода. Обычно это пластик, металл, металлопластик или реже встречающийся чугун. Естественно, врезка невозможна без проделывания отверстия соответствующего диаметра, а значит, при его создании из трубопровода пойдет вода. Только при помощи специальных хомутных систем можно все сделать высококачественно.

Пара основных правил для выполнения врезки:

1. Внутренний диаметр трубы, которая будет подключаться к большему трубопроводу, должен равняться диаметру используемого сверла.
2. Внешний диаметр трубы должен быть немного меньше, чем отверстие, в которое она будет вставляться.

Вид водопровода влияет на то, как будет производиться врезка. Чаще всего речь идет об использовании сварки и специальных хомутов, допускающих работу без спуска воды в системе. Также хомуты нужны в тех случаях, когда резать магистраль вовсе не представляется возможным. При работе с полиэтиленовыми трубами сварочные аппараты использовать нельзя.

В процессе использования сварки воду из системы однозначно придется спустить, а вставляемая труба должна заканчиваться муфтой или резьбой под установку корневого крана.

Последовательность выполнения врезки

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Основным устройством для проведения работ будет специализированная дрель, позволяющая высверлить отверстие нужного диаметра в трубопроводе, наполненном водой. Соблюдая технику безопасности и правила работы с инструментом можно добиться повышенной производительности данного устройства.

Первоначально нужно удалить изоляционные материалы и зачистить трубу в том месте, где будет выполняться врезка. Затем нужно установить фланец с выводом на основной трубопровод. Фиксируется он при помощи хомута. На задвижку, закрывающую фланец, необходимо установить наш инструмент. Если выполняется врезка в стальную трубу, то нужно использовать не хомут, а предварительно приваренный патрубок.

Когда работа со сварочным аппаратом завершена, необходимо проверить получившийся шов на наличие дефектов. Если таковые имеются, то можно еще раз пройтись по контуру шва, чтобы сделать его максимально надежным.

Когда муфта (патрубок) готова, нужно ввести фрезу определенного диаметра и вырезать отверстие под вставку трубы. Затем оборудование снимается, а задвижка блокирует поток воды в муфте. Когда врезаемая труба приварена, можно восстановить изоляцию и покрытие против коррозии. В такой последовательности можно работать с чугунными и металлическими трубами.

Существующие виды хомутов

На сегодняшний день строительный рынок предлагает несколько видов хомутов, которые могут быть использованы при врезке:

• обойма – не может быть использован, если речь идет о том, как врезать кран в трубу под давлением, но для очищенной системы идеален за счет простоты конструкции и низкой стоимости. Может встречаться, как в металлическом, так и в пластиковом исполнении;
• седловой – работая под давлением на асбестоцементных, металлических или пластиковых трубопроводах, нужно использовать именно данный тип хомута. Поток воды будет блокировать специальная запорная пластина;
• засверловочный – в качестве одного из конструкционных элементов данного изделия используется поворотно-затворный механизм, остающийся на трубе в качестве запорной или регулировочной арматуры;

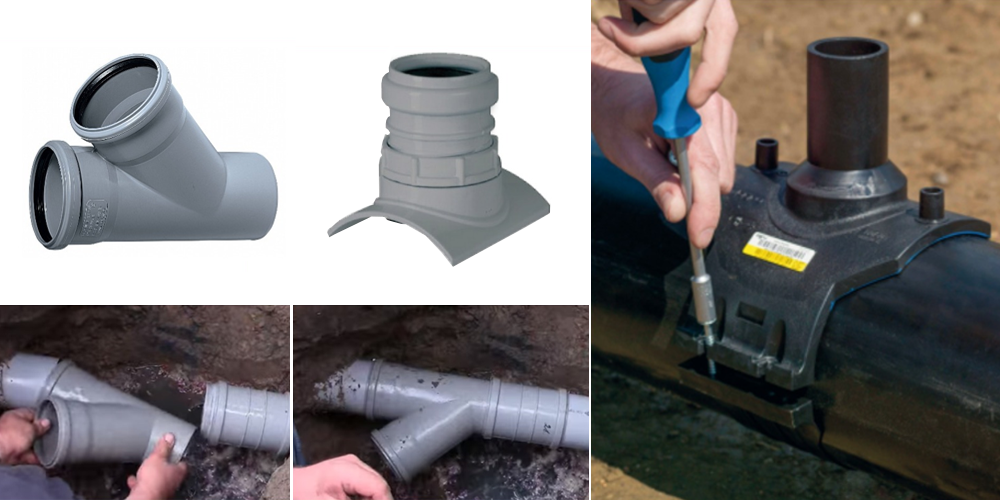

• электросварной хомут-седелка подходит для работы с пластиковыми трубами. В его комплектацию изначально входит фреза нужного диаметра. Для его монтажа придется использовать дополнительные инструменты.

Осуществляется врезка полиэтиленовой трубы в водопровод при помощи хомутов двух последних типов.

Подключение к магистральному трубопроводу

Работая с магистральным трубопроводом, спустить воду в котором не представляется возможным, необходимо действовать следующим образом:

1. Вначале добраться до участка врезки, выкопав значительный пласт почвы.
2. Произвести врезку.
3. До конца смонтировать контур водоснабжения от врезанного элемента до сантехнических приборов или других объектов.

Земляные работы обычно предполагают вырывание котлована 150х150 сантиметров. Важно сделать так, чтобы дно котлована было несколько ниже трубы (примерно на 50 сантиметров). Работы могут выполняться при помощи экскаватора, но не больше чем до глубины в 30-50 сантиметров от самой трубы, а затем используются лопаты. Расположение точки врезки в колодце значительно упрощает работы.

При использовании «седелки» или разборного хомута нужно выполнить прокол арматуры. Данная технология походит на тройник на водопроводную трубу, более привычный для неопытных сантехников. На боковой отвод прикручивают запорный вентиль, выполняющий роль заглушки после появления отверстия в магистрали. Читайте также: “Виды седелок на трубу ПНД, варианты монтажа и установки”.

При работе с пластиковым трубопроводом допустимо использование одиночных седловых хомутов или такой комбинации, как седелка-обойма.

Полимерные материалы лучше всего обрабатывать при помощи электросварного разборного хомута. Две части такой конструкции монтируются четко на месте врезки, затем припаиваются к трубе. Подобное соединение обладает повышенной прочностью и абсолютной герметичностью.

Завершается процесс отведением боковой трубы от вентиля хомута до счетчика-расходомера, установленного в доме.

Смотровой колодец над местом врезки

Естественно, место врезки должно быть подконтрольно владельцу дома/участка, ведь есть риск деформации соединения, что потребует скорейшего вмешательства. Для этих целей над обработанным участком создается специальный колодец (кессон). Начинаются работы с того, что котлован углубляется на 50-70 сантиметров. Созданное углубление засыпается гравием примерно на 20 сантиметров, потом на него раскатывают рубероид и заливают бетонную стяжку слоем в 10 сантиметров. Обязательно произвести армирование данного слоя при помощи арматурной решетки.

Бетон набирает оптимальную прочность (около 70%) за 3-4 дня. Затем над бетонной плитой обустраивается блочная шахта. Обычно речь идет о круглой или квадратной форме.

Поверх шахты на горловинную часть укладывают литую плиту, в которой проделывается отверстие круглой формы. Впоследствии в этом месте будет монтирован люк. Внешняя часть шахты обмазывается изоляционным составом и засыпается грунтом, который был выбран из котлована ранее.

На строительные работы с установкой колодца нужно значительно больше времени, сил и денежных средств, чем при врезке через кессон водопровода. Добираться до подземной части магистрального канала значительно сложнее.

Металлические трубы и подключение к ним

Если речь заходит о том, как врезаться в водопроводную трубу из металла, то на помощь работнику приходит седельный хомут со сверлением. Существует несколько конструкционных разновидностей данного элемента. Перед тем как установить его на трубу, нужно выполнить зачистку выбранного участка от коррозионных повреждений и различных загрязнений. Помимо стандартного полукруга, который имеется в каждом хомуте, в верхней части конструкции располагает запорный клапан.

В нем проделано отверстие, через которое будет выполняться сверление. Также предоставляется и подходящее сверло. Размещение двух частей конструкции на трубе осуществляется за счет их скрепления при помощи обычных болтов.

Максимально плотный контакт хомута и трубопровода обеспечивается за счет вставки уплотнительных резинок. Как только хомут закреплен, можно приступать к высверливанию отверстия и закрытия его специальным винтом в качестве заглушки. Впоследствии хомут остается на месте и используется как запорная арматура. Существуют хомуты, в которые вентиль вкручивается изначально. Из сделанного отверстия сверло вынимается, а вентиль перекрывается. Читайте также: “Как врезать трубу в трубу – выбираем подходящий способ”.

На металлический хомут можно установить специальный станок, собранный из следующих элементов:

• ручка с трещоткой;
• блокировочный болт;
• вал со сверлом;
• промывочный кран.

Каждый элемент представляется в металлическом корпусе, соединенном с устройством через резиновые уплотнители. Направляющая муфта в конструкции позволяет выполнять сверление направленно.

Работа с чугунными трубопроводами

Чугунную трубу под давлением можно просверлить, используя при этом специальные хомуты с биметаллическими коронками.

Важно знать следующие особенности данного процесса:

• чугун – это чрезвычайно хрупкий материал, что требует осторожности от работника;
• перед тем как сверлить трубу, нужно ее очистить от антикоррозионного покрытия;
• недопустимо перегревать коронку на хомуте;
• оборудование должно работать на малых оборотах.

После того как зачистка выполнена, необходимо установить на место врезки седелку разборного типа. Данное место должно быть уплотнено резиновым накладками. Сама труба сверлится твердосплавной коронкой, без замены которой во время процедуры просто не обойтись.

Последовательность врезки следующая:

1. Труба раскапывается и очищается в нужном месте.
2. Верхний слой каленого чугуна обрезается при помощи болгарки.
3. Монтируется разборная седелка. Герметизация стыка между арматурой и хомутом выполняется посредством резинового уплотнителя.
4. Затем запорный вентиль прикрепляется к фланцевому отводу, необходимому для введения коронки.
5. Труба сверлится с постоянным охлаждением места резки.
6. Коронка извлекается, а вода перекрывается вентилем.

Нельзя забывать о соблюдении постоянного уклона врезанного патрубка в сторону дома. Речь идет о значении в 2 градуса.

Пластиковые трубопроводы и особенности врезки в них

Очень важно сказать о том, как правильно врезаться в водопроводную трубу из пластика. Работать с таким трубопроводом без снижения давления можно, если использовать электросварной хомут-седелку. Данный хомут изготавливается из термоустойчивого пластика, а также он оборудуется специальной нагревательной спиралью и сверлом. Таким образом, достигается оптимальная температура, необходимая для работы с полимерами (прочитайте: “Как лучше сделать врезку в ПНД трубу – проверенные временем материалы и способы”).

Речь идет о трубопроводах, давление в которых не превышает 15,7 атмосферы. Используемый хомут по прочностным и прочим характеристикам во многом не уступает самим полимерным трубам. Изделие устойчиво к коррозионному воздействию и срок его эксплуатации может достигать 50 лет.

Последовательность врезки:

1. Труба зачищается.
2. Хомут закрепляется при помощи болтов. На данном элементе имеются клеммы, через которые будет выполнено подключение сварочного аппарата.
3. Сварочный аппарат нагревает спираль, которой будет привариваться отвод.

Нередко используется хомут, в который изначально встроена фреза и запорный вентиль. Работа заключается в том, чтобы приделать к трубопроводу муфту, а затем после остывания высверлить отверстие, закрыв его запорным вентилем.

Итог

Из всего вышесказанного, можно сделать несколько выводов. Приварить патрубок к стальному водопроводу может только профессионал. Седелку можно установить на чугун или полимерные изделия собственноручно, но только при полном спуске воды в системе. При работе под давлением нужно учитывать все правила и рекомендации, приведенные в данной статье. Лучше всего любой из способов доверить специалисту, чтобы исключить возможные риски.

Консультация по сверлению старой чугунной трубы

Я планирую соединить сток кухонных отходов со старой (~100 лет) чугунной трубой диаметром 80 мм.

Поскольку в качестве точки соединения требуется уровень балки, невозможно вырезать секцию и заменить ее пластиком, поэтому я думаю просверлить отверстие кольцевой пилой по металлу и установить бобышку для нового соединения.

Насколько это реально? Любые советы о том, как решить эту проблему, не повреждая стек?

5

5 ответов от сантехников MyBuilder

Лучший ответ

всего услуги по жилой недвижимости

Эшингтон • Участник с 17 декабря 2008 г. • 2 рабочие места, 100% положительный обратная связь

привет, я много работаю в компании, занимающейся сантехникой в ​​моем районе, и регулярно сверлю штабеля из литого грунта. Фрезы с алмазным наконечником делают свою работу без проблем, просто замените сверло с направляющей каменной кладки на сверло по металлу.

2011-04-26T23:40:03+01:00

Ответ получен 26 апреля 2011 г.

BJD ЗДАНИЕ/КРОВЛЯ

Cheltenham • На сайте с 29 октября 2008 г. • 34 рабочие места, 100% положительный обратная связь

Вы можете просверлить отверстие в чугуне, но вам потребуются хорошие сверла и фреза.
Я действительно не думаю, что вы получите идеальное водонепроницаемое соединение с чугуном.
Вы говорите, что чугун вырезать невозможно, я думаю, можно, и это был бы гораздо лучший вариант.

Я дам вам определение невозможного;

если вы увидели быка в поле, это не невозможно,
если вы увидели чертополох в поле, это не невозможно,
если увидишь в поле жаворонка, это не исключено,

Но если увидишь быка, сидящего на чертополохе, поющего, как жаворонок; Это невозможно.

2011-04-24T14:45:02+01:00

Ответ получен 24 апреля 2011 г.

L.P.P Leo Prendi Сантехника

Ковентри • На сайте с 15 июня 2010 г. • Пока нет отзывов

Вы можете просверлить отверстие с помощью электродрели, но вам понадобится кольцевая пила, специально предназначенная для сверления твердого металла.
Но я предлагаю вам заменить стопку на пластиковую, потому что в ней легко просверливать отверстия, и вы можете установить бобышку на стопку и приклеить ее клеем-растворителем.

Надеюсь, эта информация поможет вам
привет Лео
Л.П.П.

2011-04-24T10:00:02+01:00

Ответ получен 24 апреля 2011 г.

ООО “СВС”

Ньюпорт • На сайте с 13 февраля 2009 г. • 32 рабочие места, 97% положительных результатов обратная связь

Вы не сможете подогнать бобышку к чугунной трубе из-за разницы в толщине между литьем и НПВХ, но вам следует использовать некоторые биметаллические фрезы Bosch или аналогичные биметаллические фрезы на малой скорости, чуть больше, чем внешний диаметр трубы, которую вы хотите использовать, чтобы войти в стопку и закрепить ее силиконом.

Это не идеальный вариант, но определенно самый дешевый вариант!!

Спасибо, Дэниел Льюис

2011-04-25T09:30:01+01:00

Ответ получен 25 апреля 2011 г.

Джефф Стокдейл Сантехника и отопление

Cleveleys • На сайте с 28 ноября 2010 г. • 5 рабочие места, 100% положительный обратная связь

Вы можете купить седло, чтобы прикрепить его к стопке гипса, но оно дорогое. Оксиацетилен может проделать дыру в вашем стеке до этого, но, как сказали другие ребята, это не простой вариант. Замените стек, пластик 100 мм не дорого, снятие стека кошек – это работа 2 человек, так как он тяжелый…..остерегайтесь

2011-04-25T22:35:02+01:00

Ответ получен 25 апреля 2011 г.

Горизонтально-направленное бурение с трубой из ВЧШГ – McWane Ductile

Фильтровать по авторуАарон ЛуслиАлекс ШелтонАндреа КубикБенджамин ЛеонардБерт Вайс, менеджер по эксплуатации и техническому обслуживанию, город Хейворд, КалифорнияБилл КлечкаБоб ХартцельКэролин ЛопезКэрри СтивенсКрис УильямсКлинтон Си Джей ФаулерКоул МитчемКори ХамфрисДэн ФлэгДэн ГенриДэвид БриджДуг КларкДастин ХендерсонГэри ГулаГэри КурцДжейсон Харрис onДжефф ХендерсонДжефф ХаузерДжереми ГвинДжерри Регула, ENV SP, NACE CTДжон Джонсон, ENV SP , NACE CTJohn Simpson PE, ENV SP, NACE CTJosh BakerKemery AicheleKen Rickvalsky, ENV SP, NACE CTMartin RodriguezMatt DrummondMcWane DuctileMike PalermoRoy Mundy, PE, ENV SP, Assoc. DBIAСкотт ФранкСкотт РорикШон СмитСтюарт ЛидделлТери ЛаветтТодд СоудиФильтровать по категориямВакансииDitch Doctorокружающая средаОкружающая среда и безопасностьУстановкаНаша компанияПродуктыПрофиль проектаУслугиТехнические услуги Джон Симпсон PE, ENV SP, NACE CT 27. 01.2020 В технической документации по установке

Вы когда-нибудь слышали поговорку: «Человеку, у которого в наборе инструментов есть только молоток, любая проблема кажется гвоздем? (Абрахам Маслоу)». В отрасли водоснабжения некоторые люди могут чувствовать себя так, когда сталкиваются с прокладкой трубопровода, которая должна обходить естественные или искусственные препятствия, особенно переходы через воду. Итак, если обход или выше не вариант, то что? Как насчет ниже?

В современном мире существует больше инструментов для прокладки водопроводов, таких как открытая траншея/выемка, надземные системы опор и горизонтально-направленное бурение или ГНБ. В этом блоге мы обсудим преимущества использования трубы из ковкого чугуна (труба DI) для жесткого диска и предоставим некоторые соображения и советы по установке вашего трубопровода.

Труба из ковкого чугуна

Как ГНБ применяется в водной инфраструктуре?

ГНБ, также известная как наклонно-направленное бурение, была разработана в начале 1960-х годов и впервые использовалась в нефтяной и газовой промышленности при установке линий электропередач большого диаметра по пересеченной местности. Этот процесс развил и революционизировал сложные водные переходы для трубопроводов, которые первоначально были завершены обычными методами дноуглубительных работ или были изменены на большие расстояния и переброшены в местах мостов.

В течение последних 20 лет ГНБ одобрена и применяется для газораспределительных сетей малого диаметра в городских и пригородных районах, а также для пересечения городских водопроводных и телекоммуникационных кабелей в аэропортах, автомагистралях и водных путях.

Оборудование для бурения и бурения ГНБ

Преимущества трубы из ковкого чугуна для ГНБ

Труба DI имеет множество характеристик, подходящих для ГНБ, например: в виде экономии средств и снижения воздействия на окружающую среду.

Больший внутренний диаметр трубы DI по сравнению с трубами из другого материала обеспечивает увеличение объема при одновременном снижении затрат на электроэнергию (перекачку). Пожалуйста, обратитесь к моему коллеге, блогу Джона Меллоана, для получения дополнительной информации о том, как сэкономить деньги на счетах за электроэнергию с помощью трубы DI.

Если альтернативные материалы требуют увеличения размера трубы, чтобы конкурировать с трубой DI, диаметр бурового отверстия также должен увеличиться, что приведет к более высоким затратам на бурение.

Коэффициент теплового расширения для труб из ПВХ и ПЭВП является значительным. При выборе материала трубы для бурения необходимо учитывать коэффициент теплового расширения, особенно если коммунальное предприятие имеет поверхностный источник воды, такой как озеро или река, чтобы гарантировать, что значительное напряжение и деформация не повредят альтернативные материалы.

Кроме того, трубы TR FLEX® производства McWane Ductile имеют номинальную длину 18 футов. Эта длина создает более узкий радиус по сравнению с трубами длиной 20 футов. Например, 12-дюймовая труба длиной 18 футов с отклонением 5,00 градусов имеет радиус 205 футов, а 12-дюймовая труба длиной 20 футов с отклонением 5,00 градусов имеет радиус 230 футов.

Кроме того, McWane Ductile предлагает калькулятор ГНБ на McWane Pocket Engineer, который предоставляет профиль бурения, чтобы убедиться, что предлагаемый радиус трубы соответствует параметрам вашего проекта. Конструктор автоматически настраивает этот профиль сверления, вставляя различные параметры проекта, такие как:

• Уголки для входа и выхода трубы
• Длина горизонтального сверла
• Глубина под барьером

Советы по использованию трубы из ковкого чугуна для жесткого диска

Подготовка и планирование

Некоторые важные факторы, которые следует учитывать перед началом установки жесткого диска: : 90 003

Предварительные исследования

• Суб- исследования поверхности
• Обнаружение существующих коммуникаций и сооружений
• Общая инвентаризация существующего ландшафта и растительности вдоль предлагаемого маршрута

Юридические приобретения

• Полоса отчуждения и разрешения
• Разрешения на удаление деревьев и кустарников
• Экологические разрешения

Связи с общественностью

• Как информировать владельцев собственности и обновлять информацию
• Как и где хранить материалы и оборудование

Шаг 1. Просверлите/расточите пилотное отверстие

Шаг первый включает использование пилотного долота для бурения скважины.

• Чтобы обеспечить создание траектории бурения без непредвиденных препятствий, установите оборудование ГНБ и начните бурение пилотной скважины
• В зависимости от типа грунта используются различные управляемые буровые головки.
• Во время бурения следует использовать навигацию по кабелю.
• Пилотная скважина обычно меньше в диаметре, чем конечная скважина, обычно 4 дюйма в диаметре.

Схема создания пилотного отверстия Обходной метод навигации, используемый во время HDD. Обходной метод навигации, используемый во время HDD.

Шаг 2: Предварительное развертывание

• После бурения пилотного отверстия следует начать процесс предварительного развертывания.
• Предварительное расширение представляет собой простое расширение пилотного отверстия до нужного размера для протягивания нового материала трубы через ствол скважины.
• Предварительное развертывание может занять от одного до нескольких проходов с постепенно увеличивающимися расширителями для достижения окончательного размера траектории сверления.

Схема предварительного развертывания.

Шаг 3. Определите диаметр траектории сверления

• Как правило, окончательный диаметр траектории сверления в 1,5 раза больше, чем наибольший наружный диаметр трубы. Калькулятор внешнего диаметра трубы в зависимости от размера отверстия доступен с помощью McWane’s Pocket Engineer.

• Например, если наибольший наружный диаметр трубы составляет 16 дюймов, то окончательный диаметр траектории сверления составит примерно 24 дюйма.
• После достижения окончательного диаметра траектории бурения можно начинать установку трубы.

Этап 4: Установка трубы из ВЧШГ

• Установка трубы осуществляется путем «вытягивания» трубы из буровой установки.
• Во время процесса отвода буровой раствор (обычно бентонитовый раствор) следует подавать на траекторию бурения, чтобы уменьшить трение.
• Вращающийся расширитель следует использовать для поддержания чистой и открытой траектории бурения во время процесса подъема трубы.
• Для крепления расширителя к трубе продукта следует использовать вертлюг.

Схема процесса отката.

Насколько велика ваша установка? – Соображения по тяговому усилию

Часто нас спрашивают, какое тяговое усилие требуется для проекта ГНБ или сколько футов можно тянуть за один раз. Один из наших самых частых ответов: «Насколько велика ваша установка?» Этот ответ в первую очередь из-за долговечности ковкого чугуна.

Серьезно, нужно учитывать множество факторов. Вес всей длины трубы является наилучшим общим фактором, который следует использовать при расчете требования к тяговому усилию. Имейте в виду, что труба DI имеет тенденцию всплывать, если используется суспензия, что снижает требуемое усилие натяжения.

В отношении альтернативных материалов, таких как ПВХ или ПЭВП, все наоборот. Эти материалы имеют тенденцию плавать вдоль верхней части отверстия, увеличивая давление и сопротивление по всей длине отверстия и, в конечном итоге, увеличивая требуемую силу тяги. Кроме того, для большинства альтернативных материалов требуется, чтобы царапины или выемки не превышали 10 процентов от диаметра трубы, чтобы пройти проверку.

Думайте о системе из ковкого чугуна как о звеньях цепи. Все «ссылки» являются свободно плавающими и следуют направлению ведущей ссылки. Давайте рассмотрим практический пример проекта, выполненного в городе Мобил, штат Алабама, компанией Gator Boring.

Проект состоял из 2800 погонных футов 12-дюймовой трубы TR FLEX® класса 52, протянутой через обсадную трубу с использованием бурового станка 440 American Auger. Расчетный вес трубы составлял 128 000 фунтов, а номинальное тяговое усилие 440 American Auger — 440 000 тяга/тяга.

Не застревайте в грязи – рекомендации по бентонитовой глине

Чтобы уменьшить силы трения и тяги, бентонитовую глину часто смешивают с пресной водой для получения суспензии или грязи. Это особенно верно в условиях грубого грунта. Однако использование бентонитовой суспензии может не потребоваться для рыхлых или песчаных почв.

Этот буровой раствор имеет плотность, очень похожую на плотность трубы DI, что позволяет трубе располагаться посередине скважины, создавая меньшее трение в процессе вытягивания трубы. Труба DI требует меньше энергии от буровой установки на стадии подъема по сравнению с другими материалами.

Ди труба, подсоединена и готова к протягиванию. Труба DI в бентонитовом растворе.

Время – деньги. Рекомендации по установке

Картридж и линия сборки — это два метода установки трубы TR FLEX® в ГНБ.

Картриджный метод предполагает установку труб по одной во время протяжки. Этот тип вытягивания значительно сокращает пространство, необходимое для завершения проекта. Время, затрачиваемое на сборку соединения TR FLEX®, часто эквивалентно времени, необходимому для замены секций бурильных труб, используемых на бурильной машине.

Бригада, работающая в команде, может быть чрезвычайно эффективной по сравнению с установкой альтернативных продуктов. В частности, при установке альтернативных продуктов может потребоваться до одного часа для сплавления и охлаждения одного соединения перед протягиванием.

Напротив, изготовление 8-дюймового соединения TR FLEX® может занять всего одну минуту. Труба DI также часто устанавливается в различных погодных условиях. Я еще не видел подрядчика, ожидающего прекрасного солнечного дня и полумили участка земли, чтобы установить трубу DI для скважины. Однако я, конечно, видел такие ограничения в случае с некоторыми альтернативными материалами.

Метод сборной линии включает трубы, которые устанавливаются над землей и протягиваются в одну секцию. Последующая линия может быть проложена на земле или катках, если это необходимо.

Предусмотрены съемные головки.

Для проекта может потребоваться установка полиэтиленового кожуха В-БИО. Образцы грунта и условия должны быть рассмотрены до выбора любого типа защиты от коррозии для трубы DI. При необходимости следует следовать указаниям по установке ANSI/AWWA C105-A21 «Альтернативный метод A для условий влажной траншеи».

Полиэтиленовый кожух остается на трубе по всему отверстию? Судя по опыту автора, так оно и есть. Я видел неповрежденную оболочку, когда трубу устанавливали с помощью бентонитового раствора.

Также имейте в виду, что McWane Ductile предоставляет техническую помощь и/или обучение на месте по запросу, как правило, бесплатно. Головки съемников также доступны во всех размерах для облегчения установки. Головка съёмника крепится к раструбному концу трубы так же, как соединение TR FLEX®.

Соединение головки съемника с бурильной трубой осуществляется с помощью вилки. Затем труба вытягивается обратно через отверстие. Важно помнить; трубу следует тянуть втулочным концом вперед из-за контура раструба.

В заключение. Труба прямого впрыска — отличный вариант материала для HDD

Труба из ковкого чугуна хорошо подходит для HDD по следующим причинам: сайт вакансий для площадка для укладки сварочной трубы.

Когда трубы из альтернативных материалов должны быть сплавлены вместе по всей длине бура, что требует большей площади промежуточного участка. В большинстве буровых проектов за один раз вытягивают всю длину бурильной трубы.

9Труба 0127 DI может быть собрана и протянута сразу, если для проекта имеется достаточно места. Труба

DI может быть собрана с использованием картриджного метода, если проект находится в перегруженном районе, например в городах.

Эффект царапин на трубе DI менее травматичен, чем у альтернативных материалов.

Солнечные и УФ-лучи не разрушают трубы DI при хранении на стройплощадке.

Труба

DI не требует сварки плавлением соединений, которые создают «лежачих полицейских», как это происходит при использовании альтернативных материалов.

Допуск на перенапряжение включен в конструкцию трубы прямого впрыска.

Будущие соединения на трубе DI не требуют специальных покрытий или специального оборудования для сварки

Труба из ковкого чугуна — отличная система трубопроводов для ГНБ. Это прочный материал, простой в установке и имеющий самый большой внутренний диаметр на рынке. Если у вас есть какие-либо вопросы относительно использования трубы DI для горизонтально-направленного бурения, обратитесь к местному представителю McWane Ductile. Кроме того, мы предлагаем технические услуги на месте в виде инженеров, которые будут рады помочь с проектированием, содействием и завершением вашего проекта ГНБ. McWane Ductile – создание прочных железных конструкций для поколений!

Обязательно ознакомьтесь со всеми нашими цифровыми предложениями:

• Другие статьи и видео из нашего блога Iron Strong
• Карманный инженер McWane
• Взаимодействуйте с нами в LinkedIn
• Следуйте за нами на Facebook
• Подпишитесь на нас в Твиттере
• Подпишитесь на наш канал YouTube

Джон Симпсон PE, ENV SP, NACE CT

Джон Симпсон, PE, ENV SP, NACE CT, начал свою карьеру в McWane Ductile в январе 2018 года.
