Как раскрутить патрон дрели без ключа: Потерян ключ от ключевого патрона дрели, как вынуть (и как зажать) сверло из дрели без ключа?

Как удалить заклепку без рассверливания

Вытяжные или как их еще называют POP-заклепки являются популярным крепежом при соединении листов металла. Установка этих метизов выполняется специальным приспособлением, которое позволяет быстро и надежно зафиксировать их в заранее подготовленном сквозном отверстии. К сожалению, устройства, которое извлекает заклепки такого типа, не существует и при необходимости разъединить листы, соединенные заклепками, чаще всего прибегают к высверливанию их дрелью. Этот простой и эффективный способ требует внимательности и аккуратности, а кроме этого, успех может быть достигнут лишь при правильном выборе инструмента. Сверло не должно полностью высверливать заклепку и выталкивать ее из отверстия – его задача разрушить бортик, который удерживает тело метиза в проектном положении.

Но возможность воспользоваться дрелью есть не всегда. Иногда бывает так, что этого электроинструмента или подходящей оснастки к нему нет под рукой.

Как быть в этом случае? Удаление заклепки без высверливания возможно и мы вам сейчас расскажем, как это сделать.

Удаляем заклепку подручными инструментами

Как мы уже говорили, в основе демонтажа любой POP-заклепки является обработка полого участка ее головки до тех пор, пока она не сойдет с хвостовика. Эту несложную, но очень точную операцию можно выполнить, используя тонкое долото или отвертку с плоским шлицем, а также молоток. Последовательность выполнения этой работы следующая:

1. В первую очередь необходимо определить толщину и свойства материала листов, соединенных вытяжными заклепками. Зная параметры металла, можно точно подобрать инструменты и приблизительно рассчитать максимально допустимое усилие при демонтаже. При работе с очень тонким листовым материалом наш способ сложно назвать оптимальным и его можно применять только на свой страх и риск.
2. Чтобы извлечь наклепку, поместите между бортиком ее головки и листом долото или жало отвертки и, аккуратно постукивая молотком, отогните его.
   Чем тоньше соединенный крепежом материал, тем деликатнее нужно относиться к работе. Также стоит внимательно отнестись к выбору инструмента – он должен быть достаточно тонким, чтобы его можно было аккуратно забить под бортик.
3. Если удаление фиксирующей части метиза прошло успешно, нужно аккуратно извлечь крепеж из сквозного отверстия. Для этой цели лучше всего использовать тонкую отвертку или тонкий металлический стержень, подходящий по диаметру. Ваша задача в этом случае просто вытолкнуть хвост заклепки из отверстия. Чаще всего это удается без приложения особых усилий, но иногда может снова понадобиться молоток – один-два удара по отвертке или стержню, направленному на ножку заклепки, помогут вытолкнуть ее с «насиженного» места.

Этот способ хорош тем, что его можно использовать даже там, где подключение электрических инструментов невозможно – к нему часто прибегают при выполнении работ в полевых условиях.

Использование слесарного зубила

Порядок и принцип действий в работе по демонтажу заклепок со слесарным зубилом тот же, впрочем, есть и несколько плюсов.

Во-первых, зубило, можно сказать, профильный инструмент для сбивания каких бы то ни было крепежных изделий (закисших болтов, гаек, шляпок гвоздей и т.д.).

Во-вторых, оно с легкостью справляется не только с заклепками, изготовленными из цветных металлов и мягкой стали, но и с метизами из углеродистой стали и нержавейки при должной силе удара молотка.

Есть и минусы. Аккуратность при работе со слесарным зубилом невысока, поэтому использовать его следует либо в крайнем случае (когда нет доступа к сверлильному электроинструменту, например), либо когда нет нужды оставлять рабочие поверхности склепанных деталей неповрежденными (если они, к примеру, окрашены, краска точно будет повреждена).

Расклепываем с помощью дрели

Как было сказано выше, использование сверлильного инструмента – это самый эффективный способ демонтажа заклепок.

Алгоритм действий следующий:

1. Подбираем диаметр сверла так, чтобы он был чуть меньше головки заклепки, и при этом чуть больше ее тела. Определение диаметра тела заклепки вызывает затруднения? Измеряем диаметр закладной головки, определяем вид метиза и идем на сайт производителя в поисках нужного параметра.
2. Уменьшаем до возможного минимума обороты сверлильного инструмента. Это позволит достичь большей аккуратности в удалении метиза. Отбойник отключаем (да, перфоратором тоже заклепки удаляют). Сверлим строго перпендикулярно к рабочей поверхности детали, следим за сверлом (соскочит – и опять все переделывать). Если крепеж из цветных из цветного металла, лучше взять ручную дрель.
3. После того, как головка изделия удалена, тело со второй головкой должно выпасть из крепежного отверстия. Если этого не произошло, пользуемся выколоткой подходящего диаметра.

Сверлильный инструмент позволяет удалять практически все виды заклепок малых диаметров.

Расклепочник

В дополнение к дрели, можно использовать инструмент, относительно недавно появившийся в строительных магазинах, – расклепочную насадку (расклепочник). Использование этого приспособления в паре со сверлильным инструментом помогает достичь наибольшей возможной эффективности и скорости демонтажа метизов.

Принцип и алгоритм действий по работе с оснасткой такого рода тот же, что и с простым сверлом. Кроме того расклепочная насадка – это направляющая, не дающая дрели соскочить на поверхность детали, и ограничитель, не позволяющий сверлу углубиться в крепежное отверстие на недопустимую глубину. И создал Бог расклепочную насадку на шестой день и сказал: иди и сверли.

Минус устройства – слабая универсальность: демонтаж метизов различного диаметра требует разной оснастки, так что покупка девайса оправдана только тогда, когда объем работ по демонтажу крепежа одинакового размера достаточно велик.

Подобные приблуды используют кровельщики (демонтаж производится одной рукой, что важно в работе на большой высоте).

Удаляем заклепку при помощи Dremel

Миниатюрные фрезеры DREMEL давно стали именем нарицательным, потому как имеют в своем арсенале так много оснастки, что, сказать не грешно, универсальны в быту.

И не странно, что шлифовальная насадка с крупным зерном в паре с дремелем – хорошая альтернатива сверлильному инструменту.

1. Пробуем удержать дремель со шлифовальной насадкой, сошлифовывая, к примеру, шляпку гвоздя или болта, зажатого в тисках, так, чтобы инструмент не соскакивал.
2. Методично, слой за слоем, сильно не наседая, сошлифовываем головку заклепки до того момента, пока на рабочей поверхности склепанных деталей от нее не останется тончайший слой металла. Таким образом, рабочая поверхность или краска не будет повреждена.
3. Выколоткой подходящего размера выбиваем штифт, оставшийся в крепежном отверстии. Данный способ универсален при удалении всех видов заклепок малых диаметров.

Часто задаваемые вопросы (FAQ)

— Можно ли использовать в паре с дремелем пильный диск для листового металла?

— Можно, однако при срезании головки заклепки заподлицо почти нет возможности не оставить рабочую поверхность деформированной или, как минимум, поцарапанной, а краску – поврежденной.

— Какие обороты выставлять на дрели? Можно ли использовать шуруповерт с зажимным патроном?

— Минимально возможные обороты вашей дрели. Шуруповерт не предназначен для сверления, а потому вероятна ситуация, что даже на самых высоких оборотах его мощности не хватит на высверливание стальных заклепок. С удалением же метизов из цветных металлов он должен справиться на ура.

— Как оставить рабочую поверхность целой при использовании зубила? подойдет ли подложка из стали с отверстием под головку заклепки?

— Как показывает опыт, использование подложки: во-первых, не дает доступа к стыку головка-поверхность, во-вторых, не избавляет от вмятин на рабочей поверхности и повреждения краски. Если требуется аккуратность, используйте дрель.

— Можно ли изготовить расклепочник самостоятельно? Подойдет ли для стальная тонкостенная трубка, надетая на патрон?

— К сожалению, таким образом нет. Поскольку трубка будет подобрана так, что она чуть больше диаметра головки заклепки, вращаясь вместе с патроном дрели, она будет повреждать рабочую поверхность детали вокруг головки заклепки. Лучше воспользуйтесь профильным инструментом.

Полезные советы Обновлено: 26.01.2021 13:13:35

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

Как самостоятельно поменять патрон на дрели?

Дрель – инструмент весьма полезный и необходимый в домашнем хозяйстве. Поэтому нужно знать, как поменять патрон на дрели, ведь иногда, по причине определенных неполадок, к примеру, заклинивания при зажимании сверла, возникает необходимость его замены.

Схема устройства дрели.

Для того чтобы не искать мастера и не обращаться в мастерскую с таким несложным вопросом, можно научиться делать все самому.

Читайте также:

Диодный мост – схема и устройство.

Особенности флюсов для пайки.

Как сделать газовый паяльник – подробнее>>>

Необходимые инструменты и материалы для выполнения работы

Конструкция патрона дрели.

Для того чтобы поменять патрон на перфораторе или шуруповерте, понадобятся такие инструменты и материалы:

• шестигранник;
• рычаг;
• антикоррозионное смазывающее средство типа «жидкого ключа»;
• литол;
• шпильки;
• тиски;
• деревянные бруски – 2 шт.;
• ключ для откручивания;
• плоская отвертка.

После того как все инструменты будут готовы, можно приступать. Однако необходимо отметить, что существует несколько способов выполнения этой работы в зависимости от типа патрона: ключевой или быстрозажимной. Новый патрон должен быть аналогичен старому и иметь те же самые технические параметры и характеристики, т.е. совпадать по диаметру резьбы шпинделя дрели и по диаметру и размерам используемых сверл.

Кроме того, необходимо сказать, что быстрозажимные и ключевые модели с одинаковой резьбой являются полностью взаимозаменяемыми.

Вернуться к оглавлению

Замена универсального ключевого патрона на дрели

Виды сверл: а — спиральное бесцентровое; б — спиральное с центром и подрезателями; в — спиральное с винтовым центром; г – перовое центровое; д — центровое; е — буравчик; ж – раззенковка; з — пазовое; и — пробочное.

Прежде всего, для того чтобы заменить универсальную запчасть на устройстве, необходимо открутить стопорный (фиксирующий) болт с левосторонней резьбой, расположенной внутри. Его нужно откручивать по часовой стрелке, не стоит пробовать крутить его в обратном направлении. В случае если он не откручивается или идет «туго», необходимо воспользоваться «жидким ключом» и предварительно очистить стопорный болт от загрязнений.

После того как стопорный болт откручен, нужно выкрутить сам элемент. В случае если на оси (шпинделе) устройства нет вырезов (фасок, граней) для рожкового ключа, то необходимо раскрутить корпус и застопорить ось устройства в редукторе. Для этого нужно шуруповертом открутить все фиксирующие основание болты и открыть корпус устройства плоской отверткой. Затем надо уложить корпус так, чтобы он находился на рабочем столе, а патрон выходил за плоскость стола. После этого, придерживая рукой, необходимо вставить ключ для откручивания в соответствующий паз сбоку и резким движением вправо и вниз как бы «сдернуть», а затем уже открутить его вручную.

При наличии соответствующих фасок на оси оборудования необходимо застопорить шпиндель (ось) и посредством рожкового ключа открутить заменяемый элемент.

После этого необходимо подготовить новый элемент для установки на место старого. Для этого новую запчасть нужно предварительно раскрутить. С этой целью ось необходимо смазать литолом для последующей легкой работы. Затем новую запчасть необходимо слегка накрутить на ось по часовой стрелке, а также собрать корпус дрели с помощью шуруповерта. После необходимо смазать фиксирующий болт литолом и закрутить его с небольшим натягом. Затем можно закрепить сверло и проверить работу дрели с замененным патроном. Это нужно сделать обязательно, во избежание неполадок в работе в самый неподходящий момент.

Для модификаций без фасок на оси и с дюралевым редуктором замена проводится следующим способом. Вначале нужно раскрутить основание шуруповертом и снять якорь. Чтобы не разбирать корпус полностью, можно стянуть его шпильками.

Для двухскоростных моделей необходимо установить переключатель в положение пониженной передачи, а затем приступить к снятию подлежащей замене части. Для этого нужно установить основание в тиски, не зажимая его. Затем следует открутить стопорный болт с левосторонней резьбой по часовой стрелке. После надо вставить шестигранник в паз, надеть на него дополнительный рычаг и плавно его повернуть против часовой стрелки, придерживая корпус дрели рукой. Это позволяет выкрутить запчасть и не повредить при этом редуктор.

Установка нового элемента проводится так же, как описано выше.

В случае пластмассового основания замену необходимо проводить следующим образом. Для начала лучше снять отдельно шпиндель и шуруповертом открутить стопорный болт. Затем необходимо с помощью двух деревянных брусков зафиксировать шпиндель в тисках (при этом древесные волокна должны располагаться вдоль шестерней во избежание сколов дерева). После фиксации шпинделя надо вставить шестигранник в патрон, одеть рычаг на ключ и плавно прокрутить, поворачивая его против часовой стрелки. Затем нужно установить новую запчасть так же, как описано ранее.

Вернуться к оглавлению

Замена быстрозажимной модели

Для замены быстрозажимной модели на дрели необходимо раскрутить сам патрон. Для этого вначале откручивается стопорный винт с левой резьбой, а затем уже сворачивается сам патрон вручную или с помощью ключа.

Установка нового элемента проводится следующим образом. Вначале новая запчасть наворачивается до упора на шпиндель, а затем уже вкручивается стопорный винт.

Как заменить сверло без ключа?

Замена сверла без ключа патрона не слишком сложна, но требует особого терпения и осторожности. Во-первых, вам нужно будет отключить дрель от источника питания и убедиться, что дрель находится в заблокированном положении (или выключена).

Затем аккуратно возьмитесь за патрон одной рукой и поверните его против часовой стрелки, пока он не ослабнет настолько, чтобы его можно было открыть рукой. После открытия вытащите сверло из патрона и замените его новым.

8 Объяснение значков и символов Gmail…

Включите JavaScript

8 Объяснение значков и символов Gmail

Если бита не прилегает плотно, используйте плоскогубцы, чтобы аккуратно удерживать биту на месте и вдавить ее в патрон. Наконец, поверните патрон по часовой стрелке, пока он не затянется, и вы готовы к работе. Помните об осторожности при обращении с патроном, так как он может быть очень тугим и при неправильном обращении может привести к травме.

Как вынуть сверло из аккумуляторной дрели?

Снять сверло с аккумуляторной дрели можно, выполнив несколько простых действий. Во-первых, убедитесь, что дрель выключена и отключена от сети. Затем найдите патрон, который является частью дрели, которая удерживает сверло на месте.

Для многих аккумуляторных дрелей может потребоваться нажатие рычага прямого/обратного хода для открытия частично скрытого патрона, если патрон еще не виден. Поверните патрон против часовой стрелки, чтобы ослабить сверло, затем резко вытащите его.

После извлечения сверла вы можете вставить другое, если это необходимо. При установке новой биты обязательно крепко и надежно закрутите патрон.

Как сверлить вручную?

Ручное сверление — это процесс, в котором используется ручная дрель, например скоба и долото. Этот тип сверления требует больше времени и требует больше ручных усилий, чем сверление с электроприводом, но это полезный навык, когда дрель недоступна.

Чтобы сверлить вручную, сначала выберите тип сверла, которое вы собираетесь использовать. Например, если вы сверлите дерево, вы можете использовать сверло с плоской головкой. Затем прикрепите биту к скобе, затянув патрон.

Прежде чем начать сверление, убедитесь, что сверло надежно закреплено.

После установки сверла используйте С-образный зажим или тиски, чтобы зафиксировать материал, который вы сверлите, на месте. Убедитесь, что вы надежно зажали его, так как вы не хотите, чтобы он двигался или соскальзывал во время сверления.

Когда вы будете готовы начать бурение, расположите распорку таким образом, чтобы вы могли использовать вес своего тела, чтобы загнать сверло в материал. Поместите острие биты на материал и сильно нажмите вниз.

Перемещайте сверло круговыми движениями, нажимая вниз, усиливая давление по мере углубления.

Продолжайте вращать сверло, равномерно надавливая на поверхность, пока не войдете на нужную глубину. Достигнув нужной глубины, осторожно вытащите сверло из материала, отсоедините материал и осмотрите свою работу.

Ручное сверление занимает больше времени и требует больше ручного труда, чем сверление с помощью электродвигателя, но при наличии терпения и практики это может быть очень эффективным способом сверления материалов.

Можно ли использовать сверло вручную?

Да, сверло можно использовать вручную. У этого метода есть некоторые преимущества и недостатки по сравнению с использованием электродрели. Основное преимущество заключается в том, что, поскольку нет источника питания, у вас больше контроля над скоростью и давлением, применяемым к материалу, в котором вы сверлите.

Это может быть особенно полезно, если вы сверлите тонкий материал или делаете небольшое отверстие. Кроме того, ручное сверление может быть менее пугающим и более точным, потому что вам не нужно беспокоиться об использовании правильных настроек или переусердствовать с дрелью.

Недостатком использования сверла вручную является более медленный и трудоемкий процесс. По этой причине это не лучший выбор для крупных проектов, так как для их завершения требуется значительно больше времени.

Это также намного утомительнее, чем работа с дрелью, так как сила исходит от вас. Это повышенное физическое напряжение приводит к усталости и более высокому риску плохой техники, что может привести к повреждению вашего материала или вас самих.

Поэтому важно делать частые перерывы в процессе.

Подводя итог, хотя и можно использовать сверло вручную, это не должно быть вашим первым выбором. Этот метод является более точным и дает вам больший контроль над давлением и скоростью, но это гораздо более медленный и трудоемкий процесс с повышенным риском получения травмы.

Поэтому, если вы работаете над крупными проектами или небольшими, но сложными задачами, лучше использовать дрель.

Что такое ручная дрель?

Ручная дрель — это ручной инструмент, который используется для сверления таких материалов, как дерево, металл, пластик или камень. Обычно он используется для создания отверстия в материале, сверления отверстия в объекте или закручивания винта.

Ручные дрели, как правило, меньше и легче, чем электрические дрели, и имеют ограниченный диапазон размеров и глубины, которые они могут сверлить, по сравнению с электрическими дрелями. Эти инструменты состоят из ряда деталей в зависимости от типа сверла, таких как рукоятка, патрон и кулачки.

Инструкции по использованию ручных дрелей включают затяжку кулачков патрона на нужном сверле и последующее вращение рукоятки в соответствующем направлении (по часовой стрелке для затягивания и против часовой стрелки для ослабления).

При использовании ручных дрелей важно соблюдать осторожность при повороте рукоятки, так как приложение слишком большого усилия может сорвать винт или повредить сверло. Как только желаемая глубина будет достигнута, выполните обратное движение, чтобы вытолкнуть сверло из материала.

Ручные дрели часто обеспечивают большую точность, чем электрические дрели, поскольку их можно использовать для более детальной и сложной работы.

Что можно использовать вместо патронного ключа?

Если у вас нет под рукой ключа для патрона, вместо него можно использовать несколько инструментов. Использование подходящей отвертки того же размера и формы, что и ключ для патрона, является одним из методов, который можно использовать.

Аналогичным образом плоскогубцы Vise-Grip, разводной ключ и разводной гаечный ключ также можно использовать для поворота патрона и затягивания или ослабления кулачков. Какой бы инструмент ни использовался, убедитесь, что он надежно вставлен и вращается осторожно, чтобы предотвратить повреждение сверла или травму.

Кроме того, несколько компаний производят универсальные ключи для патронов, которые подходят для различных сверлильных патронов.

Почему мое сверло не затягивается вокруг сверла?

Если сверло не затягивается вокруг сверла, это может быть вызвано несколькими возможными причинами. Во-первых, возможно, размер биты слишком мал для патрона вашей дрели. Большинство патронов имеют диапазон размеров, которые они могут использовать, поэтому убедитесь, что бита находится в пределах этого диапазона размеров.

Во-вторых, возможно, патрон поврежден, заржавел или забит грязью. Если это так, то он может быть не в состоянии сформировать плотный захват вокруг биты, как это должно быть. Кроме того, незакрепленный или изношенный ключ патрона также может затруднить правильную затяжку биты в дрели.

Если ключ изношен, его части могут не плотно прилегать друг к другу, чтобы бита надежно держалась. Наконец, также возможно, что сверло заклинило или застряло в патроне. В этом случае вам, возможно, придется применить некоторую силу, чтобы попытаться ослабить его.

Со всеми этими потенциальными причинами важно определить, что является причиной того, что ваша дрель не может затянуть сверло. Надлежащий осмотр и устранение неполадок помогут вам определить, какие меры необходимо предпринять.

Почему моя дрель не затягивается?

Наиболее вероятной причиной того, что дрель не затягивается, является неисправный выключатель питания. Выключатель питания — это часть дрели, которая управляет питанием двигателей, и, если он не работает должным образом, он не позволит вашей дрели затянуться.

Другими возможными причинами могут быть изношенный ремень, неисправный двигатель или отсутствие надлежащей смазки. Важно проверить все эти компоненты, чтобы определить источник проблемы. Если проблема заключается в выключателе питания, вам может потребоваться заменить его, чтобы дрель снова заработала.

Если дрель по-прежнему не затягивается после замены выключателя питания, необходимо выяснить другие возможные причины.

Что делать, если вы потеряли ключ от патрона?

Если вы потеряли ключ от патрона, вы можете сделать несколько вещей. Большинство хозяйственных магазинов или интернет-магазинов продают специальные ключи для патрона, поэтому, если вы знаете размер и тип ключа, который вам нужен, вы можете приобрести замену.

Вы также можете найти универсальную версию, которая подходит для патронов различных размеров. Если сменный ключ для патрона недоступен, вы также можете сделать импровизированный ключ из небольшого куска металла, например, шестигранного ключа или гвоздя.

Затем вы можете использовать напильник и/или небольшую настольную шлифовальную машину, чтобы сформировать и заточить ключ так, чтобы он подходил к патрону. Наконец, некоторые патроны могут включать в себя небольшой шестигранный ключ, который можно использовать в качестве временной замены ключа патрона.

Ключи для патрона универсальны?

Нет, ключи для патронов не универсальны. Ключи патрона, также известные как сверлильные патроны, используются для закрепления сверл и других приспособлений к дрелям и другим инструментам. Как правило, ключи для патронов должны соответствовать типу используемого сверла, поскольку разные производители и модели требуют разных размеров и стилей.

Например, ключ, предназначенный для стандартного патрона Jacobs, не подойдет для патрона SDS. При покупке ключа для патрона убедитесь, что он совместим с вашей дрелью, так как неподходящий ключ для патрона не будет надежно закреплен и может повредить дрель.

Как вытащить застрявшую насадку из ударного шуруповерта?

Чтобы вытащить застрявшую насадку из ударного шуруповерта, сначала необходимо убедиться, что ударный шуруповерт отключен. После этого убедитесь, что ударный инструмент выдвинут вперед, чтобы бита не оказывала на нее давления со стороны молотка.

После того, как это будет сделано, используйте пару острогубцев, чтобы взять биту и аккуратно отвинтить ее от ударного гайковерта. Если это не сработает, вы также можете использовать инструмент для извлечения бит, который предназначен для удаления застрявших бит из ударных инструментов.

Вставьте экстрактор биты в пораженный участок биты, надавите и поверните его против часовой стрелки. Если застрявшее сверло по-прежнему не отсоединяется, вы можете попробовать использовать смазку WD-40, чтобы ослабить его, или постучать по концу сверла молотком, чтобы попытаться разорвать застрявшее соединение.

Не забывайте надевать защитные очки, когда пытаетесь извлечь застрявшую насадку, и убедитесь, что ударный инструмент отключен от сети, прежде чем пытаться использовать любой из этих методов.

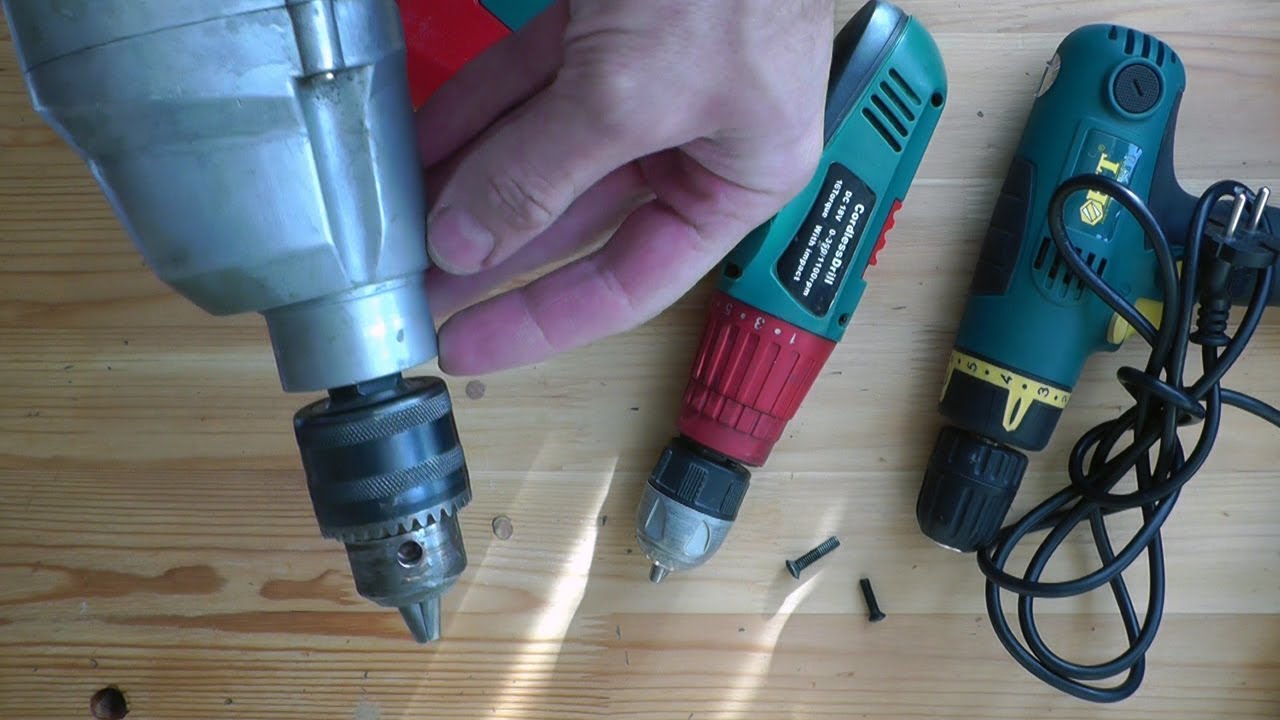

Как открутить сверлильный патрон без ключа

Сверлильный патрон – один из самых эксплуатируемых и соответственно быстро вырабатывающих свой ресурс элементов. Поэтому вне зависимости от частоты использования инструмента, он рано или поздно выходит из строя. Но это не повод покупать новую дрель. изношенный картридж можно просто заменить новым. Процедура несложная и может быть выполнена самостоятельно в домашних условиях, если придерживаться определенных правил и рекомендаций опытных мастеров.

Что это такое?

Картридж служит посадочным местом, держателем основного рабочего элемента дрели или перфоратора. Это может быть не только дрель, но и сверло по бетону для инструментов с ударной функцией, специальная насадка в виде крестовой или плоской отвертки. Существуют специальные насадки на дрели, предназначенные для шлифовки, очистки различных поверхностей. Они крепятся на круглый или многогранный штифт, который также устанавливается в патрон.

Патроны для дрелей различаются по конструкции и способу установки на инструмент и делятся на три вида:

Конусный патрон

Изобретен еще в 1864 году американским инженером Стивеном Морсом, который также разработал и предложил использовать спиральное сверло. Особенность такого патрона в том, что зажатие рабочего элемента происходит за счет сопряжения двух поверхностей вала и отдельной детали с посадочным отверстием. Поверхности валов и отверстия для установки сверла имеют равные размеры конусности, угол которой колеблется от 1° 25’43” до 1° 30’26”.

Угол регулируется поворотом основания механизма в зависимости от толщины устанавливаемого элемента.

Конструкция с зубчатой ​​коронкой

Более распространенный тип патрона для ручных электроинструментов для домашнего использования. Принцип конструкции такого патрона прост. на конце штифта, выходящего из сверла, нарезается резьба, и патрон навинчивается на него как на гайку.

Сверло удерживается в патроне тремя конусообразными кулачками, расположенными в центре патрона в цанге. При повороте гайки на цанге специальным ключом лепестки сходятся и зажимают хвостовик сверла или другого рабочего элемента. венчик для миксера, насадка-отвертка, ударное зубило и метчик.

Быстрозажимной патрон

Считается наиболее удобным вариантом. Это последняя технологическая модификация данного устройства. Он используется практически во всех современных моделях дрелей известных производителей.

Рабочий режущий или другой элемент также фиксируется специальными лепестками, только для их зажима не требуется ключ. Запирающие лепестки зажимаются вручную. поворотом регулировочной втулки, на которую для удобства прокручивания нанесена гофра.

Для предотвращения раскручивания втулки во время работы инструмента в ее основании предусмотрен дополнительный фиксатор.

Как взлететь?

Поскольку все виды патронов для дрелей имеют свои конструктивные особенности, их демонтаж также предполагает выполнение различных действий. Также необходимы специальные инструменты.

Возможен демонтаж подручными или сменными средствами, но при первой разборке экспериментировать не рекомендуется, так как можно повредить инструмент.

В целом процедура не сложная и вполне выполнима самостоятельно в домашних условиях

Конусный

Способ крепления патрона по методу Морзе один из самых надежных, но он не предусматривает сложных манипуляций. Конструкция прекрасно выдерживает силовые нагрузки по оси как в обычных дрелях, так и в инструментах с ударной функцией. Поэтому он так широко распространен на производственных предприятиях.

Картридж разбирается несколькими способами.

1. Необходимо ударить молотком снизу по гильзе. Главное, чтобы удар был направлен по оси в сторону места приземления режущего элемента. сверлить.
2. Отсоединить патрон, расклинивающие поверхности: в зазор между патроном и корпусом сверла вставить долото, например, долото и, постукивая по нему молотком, осторожно вынуть вал. При этом очень важно не попасть в одно место, чтобы вал не перекосился: постепенно отодвигая вал патрона, долото нужно вводить в разные места.
3. Используйте специальный съемник, подобный тем, которые используются для демонтажа подшипников.

В большинстве ручных конических дрелей подшипник вала установлен внутри корпуса инструмента. Но есть и модели, где он расположен снаружи. При этом снятие нужно производить максимально аккуратно, иначе есть вероятность повредить подшипник. Если вал слишком сильно застрял и не может быть удален, не бейте по нему молотком со всей силой.

В этих случаях рекомендуется попробовать обработать поверхность антикоррозийными средствами. керосин, аэрозольный препарат WD-40.

Зубчатый венец

Патрон с зубчатой ​​коронкой наматывается на штифт, встроенный в сверло. Соответственно, чтобы разобрать устройство, его нужно просто выкрутить в обратную сторону, но следует учитывать некоторые нюансы. Особенность резьбового крепления патрона в том, что на штифте, выходящем из сверла, резьба правая, а на самом патроне. левша. Таким образом, во время работы инструмента патрон, вращаясь по часовой стрелке, автоматически наматывается и затягивается на валу.




Данная особенность обеспечивает его надежную фиксацию на сверле, исключает люфт и самопроизвольный сброс элемента от вибрации. Эту специфику установки картриджа следует учитывать при его извлечении. при работе дрели патрон навинчивается на ось до упора, резьба зажимается с максимальным усилием.

Следовательно, чтобы закрутить его обратно, вам потребуются следующие инструменты:

• ключ;
• крестообразная или плоская отвертка;
молоток
• ;
• специальный ключ для зажима сверл или ключ патрона.

Рассмотрим порядок действий.

1. С помощью специального ключа для зажима режущего элемента (сверла) поверните цангу против часовой стрелки до упора и опустите таким образом фиксирующие лепестки.
2. Внутри картриджа, если в него заглянуть, будет крепежный винт, удерживающий картридж на посадочном валу. Этот винт необходимо открутить отверткой, удерживая вал рожковым ключом соответствующего размера. Головка винта может быть отверткой Phillips или плоской отверткой. это зависит от производителя. Поэтому оба инструмента лучше подготовить заранее.
3. Затем, жестко зафиксировав цангу в одном положении (удерживая ее зубьями прижимной гайки), ключом открутить вал картриджа.

Если посадочный вал сильно заклинил и силы рук не хватает для поворота рожкового ключа, рекомендуется использовать тиски. Зажмите ключ в тиски, наденьте на него вал, а четырехгранную головку с буртиком вставьте и удерживайте внутри цанги.

Удерживая дрель одной рукой, сломайте резьбу легким ударом молотка по лебедке. Эту же операцию можно попробовать провести и без тисков. вставьте и удерживайте в цанге четырехгранник с длинной ручкой (для увеличения рычага) и, крепко удерживая вал рожковым ключом, резко поверните его против часовой стрелки.

Бесключевой патрон

В зависимости от производителя и модели инструмента бесключевой патрон устанавливается на дрель двумя способами. они навинчиваются на шпильку с резьбой или фиксируются в специальных пазах.

В первом случае снимается аналогично зубчато-венцовому устройству:

• нижние прижимные лепестки;
• отвернуть стопорный винт;
• зажать шестигранник или ручку в картридже;
• Зафиксировав основание вала, легкими ударами молотка по шестиграннику выкрутите его.

Второй вариант с прорезями используется в современных устройствах и не предусматривает для снятия использование каких-либо инструментов. Все делается вручную в автоматическом режиме легко и непринужденно. Нужно только крепко держать рукой верхнее кольцо картриджа, а нижнее вращать против часовой стрелки до щелчка.

Также ориентироваться можно по специальным меткам на гильзе. Они указывают, до какого положения нужно прокрутить нижнее кольцо, чтобы снять устройство.

Как разобрать?

Для разборки зубчато-венцового патрона необходимо зафиксировать его в тисках в вертикальном положении лепестками вверх. Предварительное опускание лепестков или кулачков до упора. Затем разводным ключом открутить зубчатую гайку, желательно смазать ее маслом. Когда зажимная гайка откручена, снимите внутренний подшипник и шайбу. Снимите изделие с тисков и открутите втулку от основания.

Есть модели, в которых основание не вкручивается, а просто вставляется во внешнюю регулировочную втулку (рубашку). Затем патрон следует закрепить в тисках таким же образом, но только так, чтобы втулка проходила между их губами, а края муфты упирались в них. Максимально углубить кулачки или лепестки и отвернуть зубчатую гайку. Сверху положите прокладку из мягкого металла (медь, бронза, алюминий), нагрейте рубашку строительным феном или паяльной лампой и выбейте корпус молотком.

Быстрозажимные патроны намного проще разбирать, но они не предусматривают полного разбора всех компонентов.

Для очистки, проверки внутренней части элемента на наличие повреждений или замены необходимо:

• крепко держать в руке ту часть механизма, где расположены прижимные кулачки;
• вставьте отвертку в щель между муфтами и осторожно, поворачивая картридж, отделите и снимите нижнюю пластиковую часть корпуса;
• максимально углубить лепестки;
• вставьте в патрон болт соответствующего размера и выбейте молотком металлический корпус узла из второй наружной муфты.

Дальнейшая разборка быстрозажимного патрона не имеет смысла. Во-первых, все места, которые нуждаются в чистке или смазке, уже будут доступны. Во-вторых, дальнейшая разборка внутреннего элемента производителем не предусмотрена и, соответственно, приведет к порче, выходу из строя всего механизма.

Конус Морзе требует еще меньше разборки . После демонтажа всего механизма с дрели необходимо зажать наружную металлическую втулку (рубашку) в тиски или крепко удерживать пассатижами. Затем с помощью газового ключа, пассатижей или вставленного шестигранника открутите прижимной конус от корпуса.

Как поменять?

Конус Морзе применяется в основном на оборудовании машиностроительных предприятий. Но некоторые производители оснащают такой конструкцией ручные дрели и перфораторы для частного, домашнего использования. Конусный картридж маркируется буквой и цифрами. Например, В12, где В условно обозначает наименование конуса, а цифра 12 – диаметр хвостовика рабочего элемента, например, сверла.
