Мини дрель – незаменимый инструмент для радиолюбителя. С ее помощью удобно сверлить отверстия в печатных платах при пайке электрических приборов. Пригодится мини дрель и моделистам при создании миниатюрных техники. Сделать мини дрель своими руками несложно, если есть необходимые детали.

Как сделать мини дрель своими руками

Фен

Вариантов исполнения мини дрели, созданной своими руками, может быть несколько. Полет вашей фантазии ограничивается только доступными деталями. Самой удобной считается миниатюрная дрель, сделанная своими руками из моторчика от бытовой электроники. Можно использовать приводы от таких предметов:

•  Фен. Самый предпочтительный вариант: мощности мотора достаточно для сверления любого материала. В зависимости от модели двигателя его мощность достигает 1500 об/мин.
• Проигрыватель. Моторчик от древнего нерабочего кассетного магнитофона или плеера можно пускать в ход. Подойдут двигатели от CD-проигрывателей. Такой моторчик питается напряжением 6 Вольт, поэтому из него можно сделать портативный вариант мини дрели, работающей от батареек. Недостаток в том, что двигатель не отличается большой мощностью. Созданная на его базе микродрель подойдет для сверления текстолитовых плат.

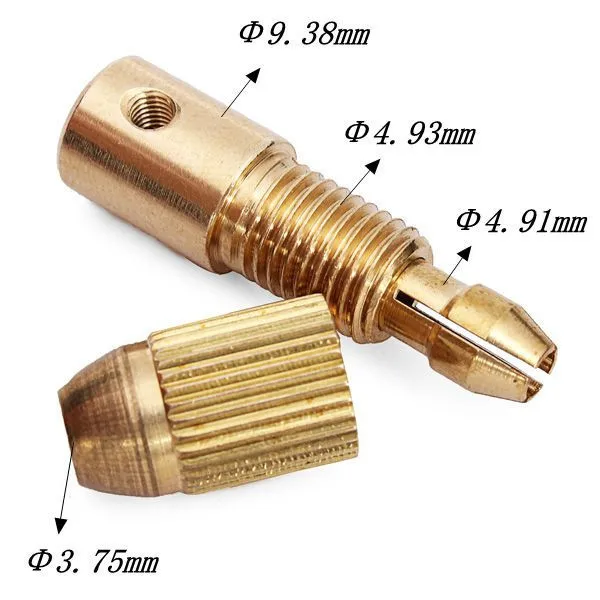

• Радиоуправляемая игрушка. Мощность мотора зависит от производителя. Ширпотреб китайского производства обычно оснащен маломощными моторчиками. Модели известных брендов, например General Silicone, Maverick или WLToys оснащены качественными, надежными и, главное, мощными двигателями. Собранная на такой базе дрель будет попросту «летать».  Второй важный элемент конструкции – патрон, используемый для фиксации сверла. Чтобы сделать патрон для мини дрели своими руками, следует предварительно купить цангу. Она представляет собой зажимный механизм, способный прочно удерживать цилиндрические предметы.  Зафиксировав сверло в цанге и плотно зажав ее на валу моторчика, остается только подсоединить к двигателю блок питания или батарейки. Такой простейший вариант минидрели уже может сверлить отверстия. Если вам лень дальше «заморачиваться» и вы будете пользоваться инструментом редко, можно так и оставить. Однако держать «голый» моторчик в руках неудобно, да и дрель имеет непрезентабельный вид. Чтобы довести дело до конца, потребуются корпус и некоторые элементы управления.

Варианты корпуса для мини дрели

Патрон для лампы

Если для того, чтобы изготовить патрон для мини дрели, потребуется посетить Aliexpress или другой подобный ресурс в поисках цанги, с корпусом все гораздо проще. Для его изготовления годится хлам, который в большинстве случаев утилизируется. Рассмотрим несколько вариантов:

• • Емкость от антиперспиранта. Некоторые пластиковые емкости идеально подходят по размеру под моторчик от магнитофона или CD-проигрывателя. Если мотор чуть больше по размеру, можно вставить его с небольшим натягом. В крышке емкости от антиперспиранта необходимо вырезать отверстие для вывода патрона. Для большего удобства в нижней части можно установить разъем для подключения блока питания, а сбоку кнопку включения. Это позволяет хранить дрель отдельно от блока.

Емкость от антиперспиранта

• Электрический патрон. Вариант менее приемлемый: сделать отверстие в таком прочном пластике не получится, поэтому кнопку включение придется зафиксировать на корпусе с помощью клея. В качестве задней крышки можно использовать емкость от мыльных пузырей.
• Трубка подходящего размера. Подойдет любой материал – металл, пластик или резина. Не столь эстетичный вариант, как вышеперечисленные.  Учитывайте, что при креплении моторчика к корпусу не должно быть зазоров, иначе возможно биения сверла в процессе работы. Для дополнительной фиксации можно использовать холодную сварку или суперклей.

Питание и элементы управления

Хорошо, если у вас есть блок питания с регулятором подаваемой мощности – это позволит изменять обороты дрели в процессе работы. Если вы используете обычный блок питания, для большего удобства рекомендуется установить на корпусе кнопку включения.

Можно использовать как двухпозиционный выключатель, так и кнопку-прерыватель – все зависит от ваших предпочтений. Неплохо также оснастить корпус разъемом, подходящим к блоку питания.

Энтузиасты, которые на «ты» с электроникой, могут использовать порт USB, с помощью которого мини дрель можно запитать от компьютера или ноутбука.

Насадки на мини дрель

Фреза из колёсика от зажигалка

Обычных сверл может оказаться недостаточно, если вы не радиолюбитель, а занимаетесь моделизмом или другим видом творчества, требующим использования мини дрели или бормашины. Некоторые насадки несложно сделать самостоятельно:

• Фреза. Можно использовать крутящий барабан от зажигалки. Насадите его на подходящий размерами болт и зафиксируйте гайкой.
• Шлифовальная головка. Подойдет небольшой гвоздь. Оденьте на него корковую пробку от шампанского или намотайте цилиндр из изоленты. Вырежьте из наждачной бумаги требуемой зернистости прямоугольник и наклейте его по окружности цилиндра головки. Для обработки разных материалов потребуется несколько таких головок.
• Циркулярная пила. Для изготовления подойдет верхняя или нижняя часть от батарейки типоразмера C – так называемой «бочки». Материал батарейки достаточно прочный, чтобы сделать циркульный диск. Для разметки используйте циркуль, чтобы наметить отверстие в центре. Косые зубья должны быть одинакового размера во избежание биения в процессе работы. Для фиксации в патроне дрели используйте болт, закрепив на нем диск с помощью гаек.  Как видите, мини дрель своими руками из моторчика сделать несложно, если вы преисполнены энтузиазма. Подойдут многие подручные материалы, которые вы чаще всего выбрасываете. Единственно, на что придется потратиться – цанга: изготовить ее самостоятельно крайне сложно.

Запись Как сделать мини дрель своими руками: самый эффективный способ впервые появилась СтройПомощник.

©

Чтобы не пропустить новые статьи, подпишитесь на сайт:

Смотрите также:

03. 10.2017   dom-and-sad

  stroypomochnik.ru

Цанговые патроны для станков

Фото:

stanokgid.ru

Как правило, цанговые патроны эксплуатируются для того, чтобы зажать холоднотянутый пруток, либо для того, чтобы еще раз закрепить заготовку по

Как правило, цанговые патроны эксплуатируются для того, чтобы зажать холоднотянутый пруток, либо для того, чтобы еще раз закрепить заготовку по условно обработанному верху. В зависимости от типа конструкции самозажимные патроны бывают:

• с двумя или одной зоной зажима. Они обеспечивают прочное соединение. Деталь во фрезерном станке позволяет сделать фиксацию намертво. При зажиме двухзонного приспособления с одной стороны соединение будет относительно не жесткое.
• для глухой или сквозной цанги. Они зависят от длины обрабатываемой детали. Бывают большие и мини-патроны Морзе.
• цанги для метчиков и сверлильных установок. Приспособления для метчика обладают специальным пазом, который нужен для его квадрата. Это обеспечивает полную компенсацию нагрузок на оси.
• цанги ER. Это особый самозажимной патрон с 2 зонами зажима и сквозным отверстием.

Где используются патроны и цанги

Крепление, имеющее 3 лепестка, используется при обработках заготовок диаметром до 3 мм на станках по металлу. Если же цанга состоит из 4 лепестков, то используется при диаметре до 80 мм. Как правило, угол, который относится к вершине конуса, равен 30 градусам. Нередко случается использование разъёмных цанг или целого набора быстрозажимных патронов, в котором имеются сменные вкладыши с формами и размерами для всех типов БЗП, напрямую зависимыми от геометрии обрабатываемого прутка.

Цанговый быстрозажимной патрон вполне применим в процессах зажимов концевых режущих инструментов:

• фрезерная установка;
• сверлильный станок;
• метчик с хвостиком мини-диаметра.

Фиксируемый инструмент зажимается в сменной цанге, которая также крепится патроном Морзе с помощью гайки. В процессе завинчивания крепление проникает внутрь БЗП. При помощи собственной формы цанга обжимает инструмент на этапе деформирования при обработке своими руками.

Плюсы и минусы использования

В эксплуатации самозажимного патрона имеются свои недостатки. Например, при работе с инструментами, у которых хвостики имеют разные диаметры, нужны различные соответствующие цанги и БЗП.  Так, существуют наборы нужных приспособлений.

Несмотря на данный недостаток, быстрозажимной патрон имеет всемирное распространение. Это вызвано простотой эксплуатации и высокой надежностью изделия. Популярности способствовало расширение сферы применения (станки по металлу, сверлильные устройства, метчики и прочее оборудование). На сегодняшний день наибольший спрос идет на патроны Морзе с цангами образца ER, освещенных в списке выше. К тому же изделия «конусом» наиболее целесообразны в применении в силу своей надежности и практичности при организации креплений своими руками.

При работе автоматов продольного точения цанговый патрон Морзе является успешным заменителем токарного.
