Пирография, или выжигание по дереву, — увлекательное, интересное хобби. Его осваивают те, кто любит художественное искусство. Письмена, в которых впервые упоминаются выжженные огнем узоры, датируются 700 г. до н. э. Выжигательный аппарат был изобретен в начале XX века. Первые устройства изготавливались из стеклянной емкости, дополненной двумя резиновыми трубками. На конце одной из трубок крепился резиновый шар для нагнетания воздуха, на конце другой располагался платиновый наконечник, соединенный с рукояткой.
В середине XX века появился электрический выжигатель нового образца, ставший прототипом современного аппарата. Самобытный вид прикладного искусства стал доступен детям.
Конструкция с тех пор претерпела немалые изменения.
Несмотря на достаточный выбор среди заводских аппаратов, многие мастера хотят сделать выжигатель по дереву своими руками. К этому прибегают в основном опытные художники.
Часто обнаруживаются неполадки со стороны встроенного трансформатора, приходится самостоятельно решать проблему.
Некоторые мастера хотят дополнить имеющийся простенький выжигатель специальным устройством, с помощью которого можно настраивать степень нагрева иглы. В статье предоставлено практическое руководство по сборке мини-выжигателя по дереву из подручных средств.
Разработка электрической схемы
При сборке самодельного выжигателя необходимо иметь знания в области радиоэлектроники.
Схема может быть простой или достаточно сложной, рассчитанной под требования разработчика. Задача — подобрать самый приемлемый вариант, реализовать его на практике.
Подготовительные работы
Перед тем как сделать выжигатель, нужно спланировать процесс, собрать необходимые материалы, приспособления. Набор комплектующих зависит от того, какой тип устройства планируется сделать. Если нужен выжигатель с регулировкой температур, придется найти диммер, светорегулятор, или аналогичный по функциональному направлению механизм. Также нужно подготовить:
- иглу швейную;
- иглу съемную от шприца;
- блок питания;
- паяльный прибор.
Для работы необходимо взять старое зарядное устройство от мобильного телефона. Для самодельного выжигателя хорошо подойдет блок питания от iPhone. Его напряжение на выходе составляет 5,1 V и 2 А.
Игла — один из основных элементов самодельного выжигателя по дереву. К ее выбору стоит подходить ответственно. Именно от этой детали зависит, насколько утонченным будет орнамент, миниатюрный силуэт, нанесенный на деревянную поверхность. Рекомендуется отдавать предпочтение тонкой и острой игле
. Хороший вариант — медицинская иголка. Она будет раскаляться до максимальной температуры, равномерно прогревать швейную иглу, которая будет выжигать рисунок на обрабатываемом материале.Процесс сборки
Для начала нужно взять круглые плоскогубцы или слесарные клещи.
С их помощью откусывается носик медицинской иглы. Затем строго параллельно две иглы прикрепляются к шпажке для барбекю, фиксируются при помощи крепкой нити. Конец швейной иглы аккуратно сгибается до тех пор, пока он слегка не коснется кончика медицинской иголки.
Затем необходимо подсоединить провода от зарядного устройства к иглам. Полярность не имеет значения, провода можно подключать произвольно.
Чтобы электровыжигатель служил долго и надежно, места соединения необходимо правильно обработать. Для этого на них наносится небольшое количество флоса, затем они залуживаются.
Провода для выжигателя припаиваются поочередно, прикрепляются на деревянные шпажки, фиксируются нитками. Лишние выступающие концы шпажек обрезаются. Для большей надежности нитки можно обработать суперклеем, защитить термоусадочной трубкой. После этого этапа прибор готов, его можно использовать по назначению.

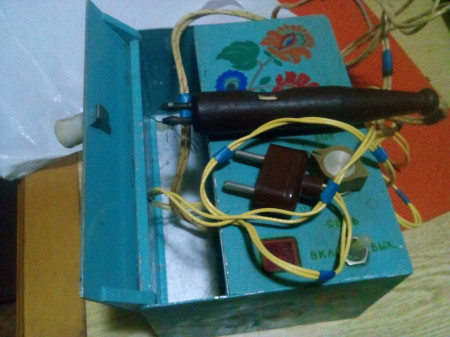

На рисунке представлен пример выжигателя.
Принцип действия устройства не отличается от принципа действия заводского аппарата.
Несмотря на то что зарядка имеет всего лишь 2 А и 5,1 V, в момент подачи электрического тока тонкостенная пустотелая игла от шприца интенсивно нагревается, передает накал швейной иголке. Выжигатель компактен, на практике показывает отличную работу, позволяет наносить на деревянную поверхность штрихи толщиной 10 мм.
Чтобы лучше разобраться в процессе сборки, можно посмотреть видео.
Похожая запись
You missed
Adblock
detector
Как сделать электровыжигатель
Главная » Своими руками
Своими руками
На чтение 3 мин Просмотров 388
Пирографией или искусством выжигания по дереву сегодня занимаются многие люди, которые склонны к нестандартным идеям домашнего творчества.
Среди их работ не только примитивные рисунки, узоры, но и настоящие картины, претендующие на шедевры искусства.
Для выжигания используют небольшие бытовые пирографы, работающие от электричества. Они оборудованы сменными насадками из нихромовой проволоки, имеющими среди специалистов название «петель». Приборы используют для выжигания на дереве, фанере, коже, картоне.
Рынок предлагает любителям выжигать много разных моделей пирографов. Но качественные приборы стоят недешево, потому большинство людей делают их сами. Тем более, что конструкции выжигателей не отличаются сложностью.
Решив сделать пирограф самостоятельно, нужно вначале определиться с работами, которые планируется им выполнять. Это позволит выбрать наиболее подходящую схему прибора и подобать комплектующие для ее реализации.
Для простого выжигателя достаточно блока питания или аккумуляторной батареи и медицинской иглы или нихромовой проволоки. Если есть желание сделать мощную станцию, то не обойтись без трансформаторного блока, терморегулятора.
Вариантов простейших приборов много. Изготовить их может каждый, даже не обладая специальными навыками, знаниями. Как понижающий трансформатор в них можно применить смартфонное зарядное устройство, аккумулятор, например, от шуруповерта. Оптимальными характеристиками электротока при этом является напряжение 5 В и сила тока – 2 А. Кроме того, в устройствах применяют швейные или медицинские иглы; не обходятся без прочных ниток, суперклея, припоя и флюса.
Для выжигателя, работающего от батареек, нужно запастись: иголками от шприцов; двухжильным проводом; небольшим тумблером; прочными нитками; аккумуляторной батарейкой; деревянной палочкой.
У двух иголок отрезают нижнюю часть. К их тупым концам припаивают провода. Обе иглы, с помощью ниток и клея, крепко прикручивают к концу деревянной палочки (с разных сторон). На ручке устанавливают тумблер, батарею. Соединяют все элементы проводниками.
Концы иголок с помощью пассатижей подгибают, обеспечивая им плотное соприкосновение.
Интересным вариантом является выжигатель, в котором используют USB-кабель длиной от полутора метров. Кроме него запасаются: термоусадочной трубкой; плоскогубцами; пассатижами; канцелярским ножом; простым карандашом с графитовым стержнем; иглами от шприцов; прочными нитками; суперклеем.
Канцелярским ножом стесывают нижнюю часть карандаша в обеих сторон. К получившимся площадкам приклеивают две медицинские иглы, которым ранее придают Г-образную форму. Чтобы соединение было прочным, его укрепляют нитками.
Концы иголок на карандаше соединяют с USB-кабелем – используют красный («плюс) и черный («минус») провода. Загибают плоскогубцами концы игл, придавая им положение параллельное карандашу. Одевают на них термоусадочную трубку, нагревают до полной усадки. Острые концы иголок сгибают, обеспечивая им соприкосновение.
Изготовленный выжигатель нельзя подключать напрямую к компьютеру – может сгореть материнская плата.
Лучше для этого пользоваться переходниками, оборудованными понижающими трансформаторами и подключаемые к бытовой сети 220 В.
