Как сделать лемех для плуга своими руками: Чертеж лемеха. Изготавливаем своими руками великолепный плуг

Содержание

рассчитываем и делаем сами Как сделать оборотный плуг для мотоблока

Чтобы понять, что такое оборотный плуг,и как сделать оборотный плуг для мотоблока, давайте рассмотрим процесс вспашки — обычное переворачивание земли, т.е. то, что было внизу оказывается наверху, и наоборот.

После прохождения плуга по земле остается борозда, разделяющая площадь на вспаханную и нет. В зависимости от направления, плуг переворачивает землю либо налево, либо направо. Есть минусы при работе на небольших участках земли. Когда пашут в свал, при развороте трактора получается небольшой холмик.

А когда пашут вразвал — посередине получается борозда. В итоге огород получается неровным. Чтобы этого избежать, при использовании мотоблока или трактора стараются пятиться назад и пахать заново. Но происходит холостой ход, ведь, когда трактор едет в одну сторону, он пашет, а в другую нет. Для решения этой проблемы, были придуманы разные оборотные плуги.

Конструкций таких плугов достаточно много, но при их использовании существенно экономится топливо, время и работать становится удобнее.

Устройство оборотного плуга к мотоблоку

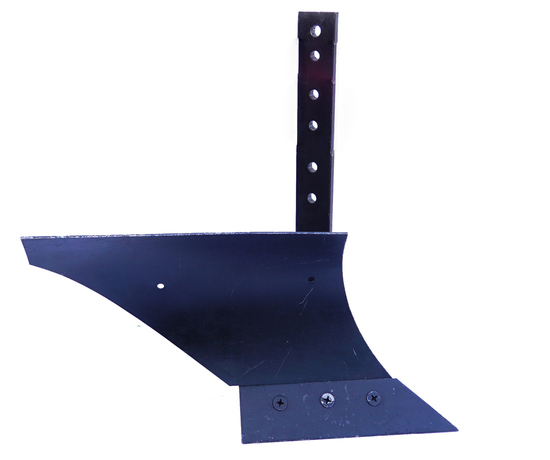

Рассмотрим устройство оборотного плуга к мотоблоку на конкретном примере.
Плуг предназначен для крошения и оборота пахотного слоя, и рекомендуется к использованию на почвах, которые уже обрабатывались.

Основные характеристики плуга

Глубина вспашки 20см;
Ширина лемеха (захвата) 22 см;
Для настройки глубины вспашки в стойке сделаны 3 отверстия;
Высота 76 см;
Ширина 32 см;
Длина 48 см;

Плуг присоединяется к мотоблоку при помощи соответствующей сцепки.
Плуг должен быть отрегулирован так, чтобы боковая грань полевой доски при работе располагалась параллельно направлению движения, т.е вдоль стенки борозды. А образованный режущей кромкой лемеха, каблуком и нижней гранью полевой доски опорный треугольник, должен находиться в горизонтальной плоскости.

Для того, чтобы настроить глубину вспашки, нужно отрегулировать в вертикально-продольной плоскости угол наклона корпуса плуга. Для этого используют дополнительные отверстия в скобе минисцепа и стойке плуга, или же регулировочный винт сцепки.

Во время работы можно корректировать правильность установки плуга. Конструкция данного оборотного плуга позволяет отваливать слой почвы в одну сторону, как при прямом, так и при обратном ходе. Чтобы сменить корпуса оборотного плуга, достаточно повернуть его на 180°вокруг оси, и зафиксировать в рабочем положении. Прежде чем начать работать с плугом, нужно оснастить его грунтозацепами, для обеспечения надежного сцепления привода агрегата с обрабатываемым грунтом.

Техника безопасности при работе с оборотным плугом

Перед началом работы проверьте надежно ли затянуты все резьбовые соединения. Удалите все посторонние предметы с обрабатываемой территории. Во время маневрирования агрегата с установленным плугом, а так же при движении задним ходом, соблюдайте особенную осторожность.

Во избежание травм, которые можно получить от выступающих острых углов и кромок, во время работы соблюдайте безопасное расстояние до орудия.

Используйте защитные перчатки при обслуживании орудия. Если вы закончили работу, нужно произвести очистку плуга. Все детали и резьбовые соединения, которые не имеют лакокрасочного покрытия, нужно обработать смазкой. Хранить плуг необходимо в закрытом помещении.

Оборотный плуг для мотоблока своими руками чертежи и описание

Если в данном виде деятельности отсутствует какой-либо опыт, сначала необходимо проконсультироваться со специалистом, чтобы понять основные сложности процесса.

Каждая разновидность плуга имеет свои особенности конструкции. Наиболее простую конструкцию имеет однокорпусный плуг, и это оптимальный вариант для новичков, которые не имеют в этом деле соответствующих навыков.

Вверху корпуса оборотного плуга имеется загнутое перо, что позволяет обрабатывать переворачиваемый пласт земли. Поэтому данное изделие оптимально при обработке твердой почвы.

В процессе изготовления такой конструкции, очень важно соблюдать все инструкции и внимательно соблюдать параметры чертежа. Допущенная малейшая неточность, существенно скажется на характеристиках изделия, и во время эксплуатации негативно проявится в результатах работы.

Для изготовления плуга нужно использовать сталь толщиной 3-5 мм. Первым изготавливается лемех. Он должен быть съемным. Режущую часть нужно отбить на наковальне и заточить.

Следующим делают отвал.

В качестве заготовки используют трубу, диаметром полметра, с толщиной стенок 5 мм. Газовой сваркой по шаблону вырезают заготовку отвала, и подвергают шлифованию болгаркой. После изготовления этих двух деталей, из стали толщиной 2-3 мм изготавливается корпус плуга и собирается конструкция.

Регулировка и настройка плуга для мотоблока

После того, как плуг сделан, нужно его настроить. Но перед этим, необходимо настроить мотоблок. После того, как вывезли мотоблок, на поле, обязательно снимаются колеса с резиновыми покрышками, и меняются на колеса, которые оснащены грунтозацепами.

В противном случае во время вспахивания мотоблок с оборотным плугом начнет буксовать из-за сопротивления грунта. Затем плуг для мотоблока крепится к навесному устройству. Для регулировки устройства гайки на креплении полностью не затягиваются. После чего, используя два металлических штыря, фиксируем агрегат с крепежной серьгой мотоблока. От максимально правильной настройки напрямую зависит качество вспашки.

Основные этапы регулировки плуга

Для проведения балансировки, мотоблок устанавливают колесами на специально подготовленные подставки. От высоты этих подставок зависит глубина вспахивания. Для зимней обработки грунта высота подставок составляет 20-25 см, для весенней обработки — примерно 15-20 см.

Используя регулировочное болты, нужно выставить угол наклона плуга. Следим за тем, чтобы «пятка» плуга сохраняла параллель с поверхностью грунта.
После закрепления плуга, мотоблок ставится на грунт. Ручки управления выставляются по высоте поясницы пахаря.
На последнем этапе оцениваем правильность настройки плуга экспериментальным методом.

Вспахиваем две-три борозды, и определяем глубину среза, дистанцию между гребнями и качество отвала грунта. Если же между бороздами дистанция будет более 10 см, или же они будут перекрываться, то повторяем регулировку.

Оборотный плуг для мотоблока фото подборка

Фото 1. Оборотный плуг спереди и сзади

Фото 2. Пластинчатый оборотный плуг для мотоблока

Фото 3. Оборотный плуг с мотоблоком

Изготовление навесного оборудования

Однокорпусный плуг – это самая простая модель навесного оборудования, поэтому ее с легкостью может сделать своими руками даже малоопытный мастер. Данное навесное оборудование состоит из отвала и лемеха. Для того чтобы изготовить эти элементы, лучше всего будет использовать листовую сталь, толщина которой составляет от 3 до 5 миллиметров.

На чертеже плуга изображено: 1 – лемех, 2 – полевая доска, 3 – стойка, 4 – ползун с пятой, 5 – опора отвала, 6 – отвал.

Изначально осуществляется производство съемного лемеха. С этой целью лучше всего будет использовать пильный диск, который устанавливается на циркулярную пилу. Это объясняется тем, что он изготавливается из высокопрочной стали.
Для заточки режущей части производится ее отбивка на наковальне точно таким же методом, как и обыкновенную косу.
На следующем этапе осуществляется производство отвала плуга на трактор мтз 80-82. Этот процесс характеризуется простотой, что позволяет его с легкостью выполнить своими руками. С этой целью используется труба из надежного металла. Ее диаметр должен составлять 50 миллиметров. Толщина стенок трубы должна быть не менее 5 миллиметров. Для изготовления отвала используется готовый шаблон, по которому из трубы можно сделать заготовку.
Изготовление всех остальных элементов плуга своими руками осуществляется из подручных заготовок.

Фото№1
Фото№ 2 Рама самопал
Фото№ 3 Захват корпуса 40 см

Фото№ 4 Защита от камней
Фото№ 5 Высота от земли до нижней стороны рамы 67см
Фото№ 6 Срезной болт,на прут 12мм

Фото№ 7 Высота навески 57см
Фото№ 8 Колесо с какой то свеклообрабатывающей
Фото№ 9 Расстояние между корпусами 110см

Фото№ 10 МТЗ 80 на шестой идёт легко
Фото№ 11
Фото№ 12 Результат работы нашего плуга

Особенности сборки конструкции

Для того чтобы максимально качественно собрать плуг, необходимо использовать клинья, которые характеризуются наличием угла в 25 градусов. Далее необходимо использовать вспомогательный лист металла, толщина которого составляет от 2 до 3 миллиметров. На него производится установка лемеха. Его необходимо максимально надежной закрепить на вспомогательном листе. Сделать это можно с помощью сварки.

Боковой щиток прикрепляется к лемеху в вертикальном положении. С этой целью используется ручная дуговая сварка. При этом боковой щиток стойки должен заходить за лемех примерно на 6-8 миллиметров. Его расположение должно быть выше лезвия примерно на 10 миллиметров. Далее необходимо сделать сплошную поверхность методом сварки лемеха и отвала. При этом выдерживается угол в 6-8 градусов между лезвием лемеха и отвалом.

Изготовить самодельный плуг на трактор мтз 82 достаточно просто. Для этого необходимо всего лишь уметь пользоваться сваркой. Лучше всего будет сделать навесное оборудование на трактор 82 с помощью подсобного работника. Это объясняется тем, что одному будет достаточно тяжело удерживать части будущего плуга и производить их сваривание.

Особенности регулировки плуга

Перед тем, как провести регулировку, необходимо установить грунтозацепы на трактор 82. Данное оборудование прикрепляется к мотоблоку многих тракторов. Его фиксация осуществляется с помощью штыря. Регулировочные гайки не требуют проведения зажима. Это объясняется тем, что в процессе работы можно необходимо произвести настройку плуга на нужную глубину борозды.

Регулировку плуга можно с легкостью сделать своими руками. Изначально опорное колесо плуга устанавливается на подставку. При выполнении работы в осеннее время необходимо придерживаться высоты подставки в 20-25 сантиметров, а если в весеннее – в 15-20 сантиметров. От того, какая высота подставки напрямую зависеть настолько плуг будет внедряться в землю.

Далее необходимо выполнить настройку угла наклона навесного оборудования. С этой целью наиболее часто производится использование регулировочной тяги. Пятка оборудования при этом располагается параллельно к поверхности почвы. Именно в таком положении необходимо зафиксировать плуг. Далее необходимо с подставок снять плуг.

Далее производится настройка руля таким образом, чтобы он был на уровне поясницы. На последнем этапе необходимо провести контрольную борозду. Это позволит произвести оценку навесного оборудования. При возникновении необходимости производится корректировка регулировки.

Изготовить самодельный плуг самостоятельно достаточно просто. Для этого необходимо оценить мощность трактора 82 и выполнить все работы в соответствии с чертежами.

Основные правила изготовления навесного оборудования

Глубина вспашки навесного оборудования на трактор 82 регулируется методом перемещения большого колеса. Именно поэтому его необходимо устанавливать по центру плуга. Сделать это можно с легкостью своими руками с помощью зажимных хомутов.

Самодельный плуг характеризуется незначительными поворотами, что благотворительно влияет на увеличение ширины вспашки. Для того, чтобы в результате поворотов данное навесное оборудование на трактор МТЗ 82 не сломалось, необходимо использовать только высококачественные материалы производства.

Советы по изготовлению навесного оборудования:

Для того чтобы плуг для МТЗ 82 мог самостоятельно удерживать борозду, к нему приспосабливают двухколесный блок. Ширина бороздового колеса должна составлять 4-5 сантиметра, а диаметр – 32 сантиметра. Диаметр полевого колеса должен составлять 20 сантиметров. Ось для колес плуга на трактор 82 производят из трубы, размер которой составляет 19 дюйма.
Для того чтобы правильно сделать плуг для МТЗ 80-82, необходимо примерить отвал к лемеху. Он требует максимально плотной стыковки с полотном.
Правильное изготовление навесного оборудования на трактор МТЗ 80-82 требует использование специальных болтов для скрепления лемеха с металлическим листом.
Для изготовления отвала используется стальная труба, диаметр которой составляет 55-60 сантиметров, а толщина стенки – 0,4-0,5 сантиметра.
Независимо от способа изготовления агрегата, необходимо, чтобы его лемех был съемным. Это позволит его качественно заточить перед тем, как пахать землю.
Самым тяжелым способом изготовления навесного оборудования своими руками является нагревание заготовки в горне. Именно поэтому лучше всего использовать металл, которые поддается холодной ковке.

Изготовить навесное оборудование самостоятельно достаточно просто. Для этого необходимо всего лишь использовать качественный металл и иметь сварку. Выполняются все работы по строго установленной технологии.

При покупке мини-трактора для обработки небольшого земельного надела в комплектацию зачастую не входят все элементы навесного оборудования, поэтому их приходится приобретать отдельно. А цена любых запчастей в розницу значительно выше и зависит от производителя и качества.

Оборудование, удовлетворяющее всем требованиям хозяйственника, не всегда есть на рынке. Поэтому оптимальный вариант — изготовить самодельный плуг, который при этом обойдется значительно дешевле заводского оборудования, порой сомнительного качества.

Чтобы самостоятельно сделать плуг, нужно хорошо знать его конструкцию и функции его отдельных элементов. Обычно на частных земельных участках используется пахотное навесное оборудование общего предназначения. В конструкции такого плуга можно выделить две основные части: рабочая и вспомогательная.

К рабочим элементам оборудования относятся:

Корпус, который включает стойку и полевую доску. К стойке прикрепляются отвал и лемех.
Нож — основной режущий элемент распашника.
Предплужник — дополнительный режущий элемент навесного приспособления, предназначенный для среза верхнего слой грунта (дерна).

Вспомогательные элементы конструкции:

Рама — основание, на котором крепятся все остальные детали плуга. В ее конструкцию входят продольные брусья, распорки, балки жесткости.
Опорное колесо (высоту его монтажа можно регулировать).
Навеска — специальное приспособление, при помощи которого навесное оборудование можно прицепить к трактору мтз или мотокультиватору.

Плуг с предплужником для мотоблока

Предплужник предназначен для снятия верхнего слоя грунта при распашке земельного участка. Он переворачивает пласт грунта с сорняками, укладывает его на самое дно борозды, выполненной корпусом, который оснащен специальными приспособлениями. Он обрезает и переворачивает часть почвы со стороны борозды. Одновременно корпус с оснасткой разрыхляет почву и равномерно распределяет ее поверх слоя с сорняками, уложенного предплужником. Для выравнивания стенки борозды плуг оснащается специальным ножом, который монтируют перед крайним корпусом навесного оборудования.

Виды и устройство корпуса

Плуги подразделяются в зависимости от количества корпусов на одно-, двухкорпусные и многокорпусные устройства.

В конструкцию корпуса входят следующие детали:

стойка;
полевая доска;
лемех;
отвал.

От последних двух элементов конструкции зависит вид и качество вспашки земельного надела. Лемех подрезает почвенный слой, который по нему далее поднимается по направлению к отвалу, затем переворачивается и крошится. От конструкции отвала зависит угол разворота земельного пласта. Снизу корпуса смонтирована полевая доска, которая предотвращает смещение плуга по направлению вспаханной земли.

Если вас интересует, как изготовить плуг своими руками, чертежи его конструкции стоит подбирать, основываясь на типе обрабатываемой почвы этим навесным оборудованием для трактора мтз или мотокультиватора.

Варианты корпусов для плуга:

Важно! Если вы планируете сделать плуг с опорным колесом для мотоблока в бытовых условиях, конструкцию корпуса рекомендуется подбирать в зависимости от типа грунта.

Выбор корпуса зависит от типа выращиваемой культуры. Корнеплодам необходима тщательно разрыхленная почва, для получения которой не один из выше перечисленных вариантов сельскохозяйственного навесного оборудования не подходит. В этом случае рекомендуется использовать комбинированную конструкцию. Корпус оборудуется укороченным отвалом, лемехом и ротором, который в процессе обработки земельного участка дополнительно измельчает грунт.

Конструкция отвала

Отвалы могут быть:

Важно! При выборе конструкции плуга необходимо учитывать значимый момент: лемех с отвалом должны быть практически одинаковой толщины (1 мм — допускаемая величина «ступени», не больше 0,5 мм — зазор между отвалом и лемехом).

Форма лемеха

Чтобы смастерить плуг своими руками, чертежи плуга для минитрактора нужно подбирать по типу обрабатываемого грунта и сложности самого приспособления. Для начала нужно определиться с конструкцией лемеха.

Лемех — деталь плуга, подрезающая пласт грунта. По лемеху грунт далее поднимается к отвалу. Для изготовления этого элемента конструкции плуга применяется закаленная сталь повышенной прочности. Сделать такой элемент конструкции распашника в бытовых условиях можно из обыкновенной стальной трубы.

Формы лемеха:

Из перечисленных вариантов лемеха наиболее востребованным является изделие долотообразной формы для оборотного плуга. Они считаются наиболее устойчивыми в процессе эксплуатации, плуг свободно заглубляется на нужную глубину.

Прежде чем сделать плуг ручной работы для мотоблока, нужно правильно подобрать схему конструкции навесного оборудования. Если имеется старый инструмент, можно сделать на основании его новые детали. Если же старый плуг отсутствует, можно воспользоваться для его изготовления чертежами Зыкова. Но обязательно нужно учитывать параметры сельскохозяйственной техники, на которой планируется дальнейшее применение самостоятельно изготовленного навесного оборудования.

Изготовление самодельного плуга является не такой простой задачей, как может показаться на первый взгляд. Несмотря на внешне простую конструкцию, для правильной работы необходимо правильно выдержать геометрию плуга, иначе все усилия окажутся напрасны.

Подготовка инструментов и материалов для работы

Конструирование плуга своими руками требует четкого плана действий и подбора нужных инструментов и материалов. Желательно заранее ознакомиться с готовыми чертежами изделия. Кроме этого, самодельное изделие для обработки земли должно отличаться простотой конструкции и эффективностью применения.

Для изготовления стандартного варианта собственноручного плуга потребуется следующее:

лемех или стальная заготовка;
перфоратор;
стальной материал для изготовления отвала и полевой доски;
сварочный инвертор;
углошлифовальная машина;
крепеж, в виде набора болтов и гаек;
стойка из металла для изготовления основания плуга.

При захватывании слоя грунта свыше 25 см поверхность и материал плуга подвергаются сильным нагрузкам, последствием которых может стать скорый износ изделия. В качестве материала заготовки лучше всего выбрать углеродистую сталь 9ХС или закаленную сталь 45 толщиной 4-5 мм.

Плужник (ниже представлен на фотографии) является одной из основных частей плуга. Для удобства пользования его лучше выполнить съемным, проще будет производить заточку.

Далее начинаем изготовление рабочей части корпуса плуга, отвечающей за подъем грунта и проворачивание его в борозду. Для изготовления отвальной части существует несколько способов. Поверхность соприкосновения отвальной стороны имеет форму цилиндра. Используя гибочное оборудование, произвести такую заготовку не составит большой трудности.

При отсутствии оборудования подойдут ножницы по металлу или электрогазосварочные приборы. На гибочном станке подача заготовки осуществляется на валы под углом в 20-23 градуса, а для придания нужного радиуса используется подобранный пуансон.

Другой вариант подразумевает наличие готовой трубы диаметром 0,55-0,6 м и с толщиной стенки 3-5 мм. Из обычного картона делается шаблон, покрывающий необходимую площадь трубы, по контуру которой с помощью электрогазосварочного оборудования вырезается нужная форма.

Для исключения выпуклостей и заусенцев используйте молоток с напильником. Самым сложным способом изготовления плуга считается изготовление заготовки в металлургической печи с последующей правкой готовой матрицей (иногда используют тракторный отвал плуга).

Заготовкой для корпуса изделия служит лист из стали с содержанием углерода от 0,03 до 0,1%, толщиной не менее 3 мм. Для выдержки размеров рекомендуется сначала собрать модель из картона, а затем приниматься за металлическую основу.

Сборка самодельного изделия

После того, как все элементы будущего плуга будут готовы, для завершения работ потребуется листовая заготовка из металла 0,5х0,5 м и сварочный инвертор. К заготовке привариваются с определенными угловыми размерами детали плуга: плужник и боковой щит. К поверхности лемеха накладывается отвальная часть.

При неверном расчете углов отвал плуга доводят до правильной формы с помощью молотка, в дальнейшем при помощи сварки присоединяют его к задней части лемеха и к боковому щиту. После, на щит устанавливается распирающая планка и основание в виде пластины, на которых крепятся уголки для лемеха.

Собранное самодельное изделие для обработки почвы внимательно осматривают на места всех сварочных соединений и, при отсутствии дефектов, окончательно обваривают все швы.

По окончания сборочных и сварочных работ вспомогательный лист удаляют с помощью углошлифовальной машины или подручных слесарных инструментов. Места сварных соединений требуют обязательной зачистки, а отвал и лемех обрабатывают шкуркой для стандартной шероховатости.

Чтобы привести изделие в движение, его необходимо прикрепить к мотоблоку. Подобную конструкцию можно использовать и при конструировании плуга для минитракторов. Отличие будет заключаться лишь в габаритных и геометрических размерах, в зависимости, к какому виду минитрактора проектируется изделие.

Сооружение плуга собственными руками кроме приобретения определенных навыков, существенно поможет снизить трудоемкость при работе на своем участке.

Фото плуга своими руками

ПЛУГ: РАССЧИТЫВАЕМ И ДЕЛАЕМ САМИ

Тому, кто хорошо знаком с кузнечными работами, вполне по силам окажется выполнение отличного, надо сказать, лемеха из изношенного, но имеющего запас металла на тыльной стороне. Требуемых размеров и конфигурации добиваются здесь горячей рубкой (размеры L и L1 — см. иллюстрации — расчетные) и кузнечной оттяжкой. Для этого выбракованный было лемех кладут плашмя в горн и медленно нагревают его лезвие на ширину 70— 80 мм до температуры 500—600°С (до появления свечения), после чего скорость нагрева постепенно увеличивают. Доводят ее до 1100—1200°С (светло-желтый цвет каления). Причем, чтобы не подвергать металл опасности пережога, не допускать нарушения связи между зернами стали и повышения ее хрупкости, нагревают обычно только тот участок лемеха, который в данный момент подлежит обрубке или оттяжке. Остальную поверхность засыпают свежим углем (для уменьшения потерь тепла и в то же время для того, чтобы не допустить выгорания углерода с поверхностного слоя металла и, следовательно, снижения его твердости).

В ходе оттяжки меняется кривизна поверхности лемеха. Смещаются порой и крепежные отверстия в нем. Поэтому изделие нуждается в корректировке формы, что выполняется обычно на вогнутой оправке с хвостовиком, укрепленным в наковальне. Оправку изготавливают по новому лемеху. Кривизну поверхности устанавливают по просвету между лезвием и плитой: у долотообразного изделия просвет должен быть порядка 3—5 мм. Что касается смещения крепежных отверстий, то оно устраняется осадкой по торцу и соответствующей правкой спинки лемеха.

Оттянутый, но не остывший еще лемех зажимают в тисках и запиливают его лезвие. А остывший — затачивают на наждаке с лицевой (рабочей) поверхности. Ширина ленточки (фаски) при этом должна достичь 5—6 мм, толщина же лезвия — 0,5— 1,0 мм. Причем тоньше затачивать не нужно. В противном случае возможно коробление лезвия при закалке, а в процессе работы — выкрашивание.

Для закалки лемех вначале нагревают до В00—840°С (светло-вишневый цвет каления) по всей длине лезвия на 1/3 ширины. После опускают спинкой вниз в подсоленную (1—1,5 кг/л), подогретую до 30—40’С воду. А долотообразный лемех до погружения в соляной раствор нуждается еще и в дополнительном охлаждении. Выполняется оно во избежание трещин, для чего в месте перехода от лезвия к носку прикладывают на 2—3 секунды мокрую тряпку.

Качество закалки определяют напильником: он не должен оставлять заметных на глаз следов на лезвии лемеха. Это соответствует 444—653 единицам по Бринелю. После проверки твердости лезвия контролируют линейкой прямолинейность лемеха.

Весьма перспективным видится конструкция лемеха зубчатого. Ведь работает он на вспашке сухих почв в 7—10 раз дольше стандартных. Причем зубья изготавливаются из выбракованных автомобильных рессор и привариваются к основе (лицевой ее стороне) на одинаковом расстоянии друг от друга (см. рисунок). Угол наклона передней грани зубьев к режущей кромке лезвия 4В°. Заточка зубьев верхняя, под углом 45°.

Вырубка зубьев из рессорных листов облегчается нагревом последних в кузнечном горне до температуры В50—1000°С (оранжевый цвет каления). Помогает термообработка и при осуществлении самодельщиком другой не менее ценной задумки: изготовлении отвала из износившегося основательно корпуса серийного плуга (см. иллюстрацию). Как свидетельствует практика, не окажутся лишними, невостребованными и другие знания и навыки. Так что дерзайте, и ваши трудолюбие, упорство в достижении поставленной цели будут вознаграждены сторицей.

В. МОНТАКОВ, кандидат технических наук, доцент педагогического института, Г. Армавир, Краснодарский край

чертежи. Как изготовить плуг для лебедки своими руками?

Если вам необходимо изготовить плуг для лебедки своими руками, чертежи этого инструмента первоначально необходимо рассмотреть.

Особенности плуга для лебедки

Стоит разобраться перед началом работ в том, что в качестве рабочего элемента плуга выступает лемех, который подрезает пласт нижней части грунта. Среди прочих элементов есть еще и отвал, который предназначен для крошения и оборачивания земли. Используется в конструкции и полевая доска, которая выступает в роли опоры инструмента. Она упирается в дно борозды. Полевая доска, отвал, мех, а также стойка, с помощью которой фиксируется элемент плуга, составляют корпус конструкции. В грунте корпус перемещается по направлению горизонта, отрезая почву, а после деформируя ее и переворачивая.

Особенности изготовления плуга

Плуг для лебедки своими руками, чертежи которого необходимо составить самостоятельно, может быть выполнен только после того, как вы изучите принцип действия инструмента. Перед этим необходимо убедиться в том, что вы способны производить работы с металлом, придется осуществлять выгибание отвала с помощью использования листогибочных вальцов. Вы можете выбрать для себя один из предложенных вариантов изготовления отвала корпуса.

Особенности изготовления корпуса

Когда изготавливается плуг для лебедки своими руками, чертежи которого позволят завершить работы без ошибок, необходимо будет сформировать корпус, учитывая при этом, что пласт земли должен подниматься на 25 сантиметров вверх. Это указывает на то, что инструмент будет испытывать значительные нагрузки. Кроме того, поверхности корпуса станут подвергаться износу абразивного типа, это влечет необходимость использования для изготовления рабочих элементов конструкции стали, толщина которой равна 5 миллиметрам.

Особенности лемеха

Лемех должен оказаться съемным, чтобы была возможность производить его заточку. Изготовление этого элемента должно осуществляться с использованием легированной стали, это может быть диск циркулярной пилы. Можно использовать сталь, которая не была закалена. Если есть в наличии только углеродистая сталь обычного качества, которая не прошла термообработку, ее тоже можно использовать, однако перед применением режущую поверхность лемеха нужно будет отбить с помощью наковальни в холодном состоянии. После элемент следует наточить.

Технология изготовления отвала

Когда вы будете изготавливать плуг для лебедки своими руками, чертежи которого позволят вам завершить работу более просто, нужно подготовить листогибочные вальцы. Они позволят придать заготовке необходимую форму. Для чего заготовку отвала, толщина которой равна 4 миллиметрам, нужно поднести к вальцам под углом в 23 градуса. Элемент должен быть изогнут, а после приведен к нужной форме с помощью молотка.

Второй вариант изготовления

Первоначально нужно подготовить чертежи плуга для лебедки своими руками. Только потом можно приступать к изготовлению отвала, который может быть выполнен из стальной трубы, ее диаметр должен быть равен 600 миллиметрам, тогда как толщина стенок должна варьироваться в пределах 45 миллиметров. В данном случае первоначально из достаточно плотного картона нужно выполнить шаблон элемента, а после наложить его на трубу, таким образом, между нижней частью отвала и цилиндром трубы должен получиться угол в 23 градуса. Контур элемента нужно разметить мелом, а после вырезать овал с помощью газовой сварки, затем заготовка обрабатывается на наждаке. Если есть необходимость, то форму можно доработать с помощью молотка.

Третий вариант изготовления

Предварительно нужно изготовить чертежи плуга для лебедки своими руками. Третий вариант изготовления будет наиболее трудоемким. Заготовку для отвала необходимо будет нагреть, используя для этого горн. После деталь должна быть выгнута по матрице, в качестве последней можно использовать отвал, позаимствованный от тракторного плуга. Корпус плуга должен быть выполнен из листовой стали, толщина которой равна 3 миллиметрам.

Соединение элементов

Изготавливая плуг для лебедки своими руками, как сделать инструмент, вы должны узнать заблаговременно. На следующем этапе к лемеху нужно примерить отвал, который должен соединяться с данным элементом достаточно плотно, зазоров быть не должно. Угол между лезвием лемеха и обрезом отвала должен быть равен примерно 8 градусам. Если было обнаружено несоответствие углов, отвал необходимо доработать с помощью молотка. После того как отвал будет подогнан к лемеху, его нужно прихватить сваркой. На следующем этапе к данному щитку укрепляется распорная планка, а также пластина основания. Последнюю нужно укрепить к опорным уголкам. Инструмент нужно осмотреть и сварить окончательно все элементы. Опорные уголки лемеха должны быть приварены к пластине основания.

Заключительные работы

Выполняя плуг для лебедки своими руками, на следующем этапе нужно хорошо зачистить швы, а лемех и отвал обработать с помощью шлифовальной шкурки. Для того чтобы обеспечить самоходность плуга, к нему нужно приспособить блок, который имеет два колеса.

Особенности изготовления колес

Бороздовое колесо следует подобрать таким образом, чтобы оно имело диаметр, равный 320 миллиметрам, тогда как его ширина должна быть эквивалентна 50 миллиметрам. Изготовить его можно из металлического листа, толщина которого равна 4 миллиметрам. После того как сделать плуг своими руками для лебедки удалось, нужно будет изготовить и полевое колесо, диаметр которого равен 200 миллиметрам, тогда как его ширина должна быть эквивалентна ширине базового колеса. Изготовление необходимо произвести из того же материала. Колесная ось формируется из 3/4-дюймовой трубы. После проведения данных работ вы смело можете начинать использовать инструмент. В качестве его положительной особенности можно выделить то, что при поломке вы легко его сможете починить, так как будете хорошо знать его устройство.

изготовление своими руками для мотоблока и других видов, теория и практика

Для вспашки земли мотолебедкой обычно используется самоходный плуг . Во время движения плуг сам держится в борозде, небольшая поддержка требуется во время прохождения первой борозды и при вспашке тяжелых и целинных почв.

Конструкция плуга позволяет производить регулировку ширины захвата и глубину вспашки. С помощью выноса бороздного (большого) колеса регулируется ширина захвата, регулировкой высоты колес регулируется глубина вспашки. Нормально отрегулированный самоходный плуг хорошо и прочно держит себя в борозде, дает ровный переворот пласта по всей длине борозды.

При вспашке легких песчаных грунтов ширину захвата можно устанавливать до 20см, при вспашке суглинка 5-15см. Глубина вспашки обычно около 20см.

При вспашке участка мотолебедкой с помощью самоходного плуга земля по всей площади участка переваливается в одну сторону, поэтому при следующей вспашке лебедку необходимо ставить с другой стороны участка. Это бывает затруднительно, поэтому используются плуги с левым отвалом. При каждой последующей вспашке используется плуг с противоположным отвалом, тогда земля остается на месте. Обычно на практике весной пашут одним плугом, осенью другим.

Транспортируют плуг для мотолебедки в начало борозды за ручку, при этом лемех приподнят над землей, а плуг катится на колесах.
Длина ручки должна быть такова, чтобы лемехом не било по ногам, лучше когда ручка длинная. Но при вспашке от забора (и до обеда) ручка не позволяет приблизится вплотную, также мешает при перевозке, поэтому часто ручку тоже делают регулируемую. Раньше встречались экземпляры титановых плугов, их вес позволял просто носить их в руках.
Большинство имеющихся в хозяствах плугов для мотолебедки – самодельные плуги.
Удачный самодельный плуг сделать сложно, но кто занимается этим постоянно, имеет свои чертежи и выкройки, и плуги получаются вполне рабочие.
На фотографиях (фото 1 – фото 4) представлены четыре правых плуга. Они немного различаются конструкцией отвалов, креплением лемеха с отвалом и регулировкой колес. Компоновка самих агрегатов примерно одинаковая. На первом плуге (фото 1) имеется регулировка длины рукоятки, видно, что раньше была регулировка высоты стойки лемеха, но она заварена за ненадобностью.

На фотографиях (фото 5 – фото 6) представлены левые плуги. Конструкция их аналогична, только зеркальна правым.
Для окучивания картофеля и для нарезания рядков используются окучники для мотолебедки (фото7, фото 8). На легких почвах практикуются ручные окучники, где для его движения достаточно силы одного человека. На более тяжелых почвах окучник протаскивают с помощью мотолебедки, причем для окучивания нужны обязательно два человека, один стоит на лебедке, другой работает с окучником.
На фото 9 показана картофелекопалка для мотолебедки . При движении по ряду с картофелем она выкапывает его наружу, пропуская через себя землю.
Некоторые огородники приспосабливаются выкапывать картофель с помощью ручного плуга, немного заваливая его при прохождении по рядку. В основном, на своих огородах картофель копают вручную лопатой или специальными вилами.
Очень интересные устройства для обработки земли представлены на фотографиях 10-12. Окучник под мотолебедку (фото10) может быть заменен на дисковый окучник (слева) или рыхлитель-плоскорез (справа). На вертикальных стойках плоскореза внизу плоские треугольные ножи.
Для боронования используется тяжелая борона (фото11) с колесами для удобства транспортировки, либо легкая борона оригинальной конструкции с цепями для разбивания комков(фото 12). При переворачивании бороны она используется как захват для выравнивания земли. Этот комплекс используется в одном из личных хозяйств совместно с электролебедкой (фото 7а,б) из предыдущей статьи. Работать окучником с электролебедкой одному человеку возможно только при наличии дистанционного управления лебедкой, а большинство работ, как правило, приходится выполнять одному.

Плуг – очень удобное приспособление для тех, кто активно занимается своим огородом. С его помощью можно пахать, рыхлить, сажать картофель или морковь и т.д.

Собрать своими руками плуг для мини-трактора или мотоблока вполне посильная задача. Основной элемент его конструкции — клин. Он под определенным углом входит в почву и раскалывает пласт грунта.

Преимущества самодельного плуга

Во-первых, самодельный плуг будет наиболее точно отвечать вашим требованиям относительно угла отвала, глубины слоя, типа грунта.

Также вы сможете учесть мощность двигателя и собрать конструкцию, не создающую перегрузки мотоблока.

Оборотные. Форма их лемеха напоминает перо. Такие машины применяют для тяжелых и плотных грунтов. Их устанавливают на мотоблоки среднего и тяжелого классов.

Роторные. Конструкция этих моделей принципиально отличается от остальных. Вспахивающим элементом являются изогнутые лопасти, посаженные на ось.

В интернете можно часто встретить примеры и фото плугов, собранных самостоятельно, все они выполняются по следующему принципу.

Конструирование

Для того чтоб сделать самодельный плуг вам необходимы инструменты: вальцы, болгарку, газовый резак, крепежи, молоток и сварочный аппарат.

Составляющие самой простой модели: на полевой доске лемех с ножом, примыкающий отвал, все это закреплено на вертикальной стойке.

Перед сборкой и изготовлением нужно выполнить точный макет из плотного картона. Размеры вашего агрегата должны быть выверены по трем направляющим плоскостям: горизонтальной ходовой доски; вертикальной кромки полозка и наклонной отвальной.

Крепите так, чтоб нижний край лемеха был на 10-20 мм ниже края ходовой доски, а лемех и отвал своими боковыми краями должны лежать на одной прямой и выступать на 8-10 мм за вертикаль полозка. Следите, чтоб рабочая плоскость режущего клина примыкала к отвалу без зазора.

Изготовление

Лемех лучше всего изготавливать из легированной стали 9ХС. Он делается с небольшим выпуском, потому что его придется снимать и натачивать.

Отвал проще всего сделать из стального листа (3,0-4,0 мм). Вам потребуется шаблон, чтоб вырезать кусок листа правильной формы, а затем необходимо изогнуть его гибочными вальцами.

Также годится стальная труба 550-600 мм в диаметре и толщиной от 3-4 мм. Для этого наложите картонную выкройку на трубу, при этом угол между нижней гранью и горизонталью трубы должен составлять 20-30 градусов.

Сборка

Имея на руках правильный макет, собрать агрегат из металла не составит труда.

Точечной сваркой крепим лемех к стальному листу, боковой щиток к нему присоединяем вертикально, внахлест на несколько миллиметров. Соединяем лемех и отвал так, чтоб соблюдая угол в 6-8 градусов между краем отвала и низом ножа.

Монтаж

Помещаем мотоблок на неподвижные опоры. Снимаем транспортное колесо, убираем ступицу. Дальше берем специальную ось, на которую крепим грунтозацеп. Садим колесо на второе отверстие, фиксируем.

Гайками присоединяем наше изделие к навесному устройству мотоблока, при этом закручиваем их не до конца, таким образом, обеспечивается регулировка. Стальными штырями фиксируем устройство к серьге мотоблока.

Подготовка к пахоте

Оптимально вспахивать грунт на глубину 15-20 см. Для этого комбайн нужно отладить, берем бруски 150х150 мм и подставляем их под грунтозацепы. Ставим упор под ножку, чтоб удерживать устройство в положении, когда пятка параллельна поверхности земли.

Чтоб отвал земли шел правильно при помощи регулировочных винтов настраиваем пятку до четкого прилегания к борозде. Проверяем себя с помощью рулетки или линейки: замеряем расстояние от кончика ножа до нижней точки редуктора

Роторный плуг

Такая модель легче в работе и управлении, но собрать роторный плуг своими руками гораздо сложнее.

Для начала изготовляем крутящий механизм (за основу можно взять редуктор мотоцикла «Урал»), соединение с рабочим агрегатом выполняем шкворнем ГАЗ-53.

В качестве рамы можно использовать простую тубу, к ней привариваем карданный вал. Рабочие лемеха можно вырезать из диска большого диаметра для циркулярных пил, их примерный размер 38х13 см.

Из трубы квадратного сечения 40мм и металлических брусков делаем крестовину, к которой крепим рабочие лопасти.

Фото самодельных плугов

Плуг, сделанный своими руками, является универсальным изобретением, которое подойдет как для вспашки земли, так и для посадки картофеля. Плуг можно сделать самостоятельно из имеющихся в наличии материалов. Предлагаемая модель плуга состоит из управляющего блока и устройства, предназначенного для вспахивания (плуга). Блок управления представляет собой подставку, которая состоит из основных управляющих элементов и приспособлений. А именно:
1 – выпрямительный мост (блок питания).
2 – электрический двигатель.
3 – редуктор, совмещенный с шестерней.
4 – трос – 5 мм, выступающий в качестве лебедки.
5 – якорь (рабочая часть от лопаты).

Плуг, который предназначен для вспашки земли состоит из таких элементов:
1 – руль (рычаг управления плугом).
2 – лемех.
3 – основа с креплениями.

Установка и подключение плуга.
1. Якорь необходимо установить под углом для лучшего упора.

2. После чего якорь следует углубить в землю до соединительной планки.

3. Затем якорь присоединяют к управляющему устройству при помощи куска арматуры.

4. Перед заградительной планкой возле троса также вбивают арматуру. Она дополнительно будет удерживать управляющий блок на месте во время работы.

5. В рабочем положении редуктор находится в положении зацепления.

6. Управляющий блок готов к работе.

7. После установки и закрепления управляющего устройства следует присоединить к нему плуг. Для этого свободный конец троса крепят к основе плуга.

Принцип действия и работа.
1. Плуг относят на нужное расстояние.
2. Лемех вгоняется в землю на требуемую глубину.

3. Левая нога устанавливается на лемех, а правая упирается в землю.

4. Таким образом, во время передвижения плуга по земле землепашец отталкивается правой ногой и управляет плугом с помощью своего веса.

5. Во время работы руль плуга не должен превышать уровень пояса землепашца.

6. Когда плуг доходит до места окончания вспахивания, блок управления отключают и снова относят плуг на противоположную сторону участка. Плуг, сделанный по такому принципу, способен вспахивать землю, которая на протяжении длительного времени находилась без ухода.

Плуг конный, тракторный или для мотоблока — незаменимая вещь в приусадебном хозяйстве. Плуг пашет землю, переворачивая верхний слой почвы, что уменьшает количество сорных трав, делает грунт более мягким и податливым. Плуг можно не только купить, но и изготовить самостоятельно. Для этого, помимо инструментов и материалов, нужно иметь представление об устройстве плуга и его геометрии.

Правильно сделать плуг можно только тогда, когда есть представление о процессе пахоты, а также о предназначении каждой из деталей плуга.

При пахоте клин плуга врезается в грунт под определенным углом, зависящим от мягкости и влажности почвы. Клин отделяет пласт, приподнимает и сжимает его, одновременно разделяя пласт на несколько частей. От угла вхождения зависит то, на сколько частей будет расколот пласт земли: чем больше угол — тем больше раскол. Но если угол вхождения больше сорока пяти градусов, то грунт перестает скользить по рабочей поверхности пахотного приспособления, и начинает накапливаться перед ним, затрудняя дальнейшую работу. Вертикальный плуг, то есть с более острым ведущим углом, отделяет почву от края пахотной борозды, и сжимает его горизонтально. Плуг с горизонтальным ведущим углом работает иначе: он отклоняет и переворачивает пласт грунта.

Обычный рабочий плуг состоит из:

Лемеха, который подрезает почву,
Отвала,
Ножа,
Полевой доски,
Стойки,
Предплужника.

Дополнительно плуг можно оснастить:

Более прочной металлической рамой,
Колесами,
Механизмом, корректирующим работу плуга относительно трактора,
Гидромеханизмами,
Пневматической гидросистемой.

Отвал может иметь несколько видов рабочей поверхности:

Винтовую,
Цилиндрическую,
Цилиндроидальную.

Цилиндрическая отлично измельчает грунт, но пласт образует плохо. Это не всегда удобно. Цилиндрическую рабочую поверхность обычно используют для работы с мягкой почвой. Наиболее же удобна и практична в работе цилиндроидальная поверхность, которая и хорошо крошит, и переворачивает грунт, а также справляется и с сухой землей, и с влажной.

Самодельный плуг

Чтобы в домашних условиях сделать плуг своими руками, необходимо иметь:

Вальцы,
Болгарку,
Газовый резак,
Крепежные детали,
Измерительный инструмент,
Молоток,
Сварочный аппарат,
Ножницы для резки металла.

Плуг односторонний

Наиболее простой для изготовления вариант. Одностороннее устройство можно сделать как цельным, в виде единого корпуса, так и разборным. Разборный вариант удобен тем, что позволяет снимать лемех для заточки. Лемех можно заменить диском от циркулярной плиты. Отвал обычно делают двумя способами. Первый из них требует использования отреза трубы, толщиной около пяти миллиметров и диаметром в пятьдесят сантиметров.

Из отреза вырезают заготовку, и с помощью угловой машинки для шлифования доводят до нужных размеров. Второй способ изготовления отвала предусматривает наличие стального листа, толщиной в четыре миллиметра, или баллона с той же толщиной стенки, но сечением около 50 см. При помощи сварочного аппарата или ножниц по металлу вырезается форма, и выгибается в виде цилиндра. Если есть отклонения от требуемых размеров, можно использовать молоток для доработки.

Любые чертежи предусматривают шесть составляющих элементов:

Металлический диск или лемех,
Основа,
Пластина распорная,
Щиток боковой,
Отрез трубы для щитка,
Полевая рабочая доска.

Устанавливается лемех обычно при помощи листа из металла и нескольких клиньев, скошенных под углом в двадцать пять градусов. Крепят путем двухточечной сварки, и ею же соединяют стойку и щиток боковой. Желательно сделать щиток выше нижнего краешка лемеха на сантиметр, края же щитка должны перекрывать краешек лезвия на пять или шесть миллиметров.

Лемех с отвалом скрепляют сваркой так, чтобы они были единым целым, без зазоров и неровностей. Образовавшийся между ними угол не должен превышать семи градусов. На боковую стойку крепят сваренные лемех и отвал, а саму стойку приваривают сначала к основанию, а затем к пластине распорной. В завершении углы лемеха приваривают к основанию. Все следы от сварки и швы зачищаются, а отвал с лемехом шлифуются.

Данный вид более эффективен для пахоты больших участков земли. Для изготовления необходима прочная стальная рама, сделанная из круглого или прямоугольного профиля, толщиной не менее двух миллиметров. Размер рамы зависит от количества необходимых рабочих деталей и управляющего элемента. В рабочем корпусе лемех обязательно располагают снизу, поскольку его роль — передвигать к отвалу пласт земли. Отвал же переворачивает почву, разрезает и сдвигает, образуя борозду.

Стойка необходима для крепления к раме рабочих инструментов и удержания ножа. В ней делают несколько регулируемых отверстий, которые позволят менять глубину пахоты. Обычно стойку сваривают из металлической пластины, толщиной не менее сантиметра, а к раме крепят при помощи болтов.

Рама со всеми рабочими инструментами крепится к мини-трактору или мотоблоку самодельным дышлом или сцепным устройством. Дышло обязательно должно иметь ручку, и иметь прямую или V-образную форму. Второй вариант формы более эффективен, поскольку делает плуг намного устойчивее. Также для большей устойчивости и прямолинейности движения можно установить полевые колеса. Крепятся они к раме при помощи регулируемого кронштейна.

Сборка и монтаж плуга

Чтобы собрать плуг своими руками, нужно придерживаться одного очень важного правила: все детали устройства привариваются сначала точечной сваркой, и лишь когда все детали на своих местах и скреплены верно — окончательной. Качество изготовления проверить легко — для этого отвал с лемехом нужно снять, а сам плуг поставить на столе. Плотно прижав плуг, проверяют совпадение поверхности стола с горизонтальной поверхностью полозка. Если отклонений нет — все сделано правильно.

Также определить хорошую сборку можно по следующим признакам:

Острый край лемеха расположен на два сантиметра ниже полозка,
Лемех с отвалом не выступают за вертикальный край полозка больше, чем на сантиметр,
Между полозком и отвалом нет никакого зазора.

Монтируют самодельное устройство на мотоблок рядом с участком для пахоты. Начинают с установки стальных колес — они препятствуют буксованию мотоблока в почве. Следующий шаг: крепят плуг, но не заворачивают все крепежные гайки полностью. С их помощью будет происходить регулировка аппарата, которую начинают на специальной подставке. Высота подставки должна быть равно глубине пахоты. После монтажа и проверки крепления всех узлов плуг ставят на землю.

Испытание качества работы проводят на пахоте в три борозды.

Этого достаточно для измерения глубины и проверки переворачиваемых пластов. Если борозды наезжают одна на другую, или расстояние между ними более десять сантиметров, необходимо еще раз отрегулировать все составляющие.

К рабочим элементам оборудования относятся:

Корпус, который включает стойку и полевую доску. К стойке прикрепляются отвал и лемех.
Нож — основной режущий элемент распашника.
Предплужник — дополнительный режущий элемент навесного приспособления, предназначенный для среза верхнего слой грунта (дерна).

Вспомогательные элементы конструкции:

Рама — основание, на котором крепятся все остальные детали плуга. В ее конструкцию входят продольные брусья, распорки, балки жесткости.
Опорное колесо (высоту его монтажа можно регулировать).
Навеска — специальное приспособление, при помощи которого навесное оборудование можно прицепить к трактору мтз или мотокультиватору.
