Как сделать отверстия под петли на фасадах: Как сделать отверстия под мебельные петли?

Мебельные петли установка, разметка, инструкция для новичков

Многая мебель оборудована дверцами. Правильное расположение петель предполагает удобное пользование и продолжительный срок службы дверцы. Иногда случается, что дверца плохо открывается или немного косит. Такие моменты вызывают неприятные эмоции при пользовании шкафом. Поэтому стоит внимательнее и серьезнее отнестись к тому что когда монтируются мебельные петли установка разметка должны осуществляться с учетом всех правил.

Содержание

1. Материалы и инструменты
2. Разметка
3. Подготовка отверстия
4. Крепление петли
5. Навешивание фасада
6. Регулировка
7. Видео

Материалы и инструменты

Установка петель своими руками начинается с разбора самой детали. При изготовлении мебели употребляются различные петли на шкаф. Самые популярные петли – это накладные. Они применяются при креплении фасадов к корпусу. Еще существуют полунакладные, внутренние, угловые, с использованием доводчика и пружинные. Подробнее будет рассмотрен вопрос как установить мебельные петли накладного вида. В частности, известная четырехшарнирная модель. Размеры таких петель бывают разные. Самые распространенные с диаметром 35 мм. В состав навеса входят такие части:

• чашка;
• монтажная планка;
• плечо.

Чашка закрепляется на фасаде, а монтажная планка – на корпусе шкафчика. Плечо участвует мостовым соединением этих двух элементов. Чтобы правильно установить мебельные петли своими руками нужно подготовить следующие инструменты и материалы:

• шуруповерт;
• дрель;
• линейка;
• уровень строительный;
• фреза;
• карандаш;
• отвертка;
• шурупы.

Диаметр фрезы составляет 35 мм. Когда все инструменты и материалы будут готовы, начинается следующий этап.

Инструменты

Разметка

Установка мебельных петель своими руками подразумевает точную разметку. Сделав плохую разметку, можно получить недостатки при открывании дверцы. Процесс разметки под мебельные петли подразумевает нахождение центра отверстия под них. Следует отступить 7-12 см от края фасада. Число петель, устанавливаемых на дверцу, может варьироваться. Но нужно соблюдать определенное расстояние между навесами, равное 50 см. Существует некая зависимость числа навесов от параметров дверцы.

Вес фасада, кг	Длина фасада, см
	До 50	50-100	100-150	150-200	Более 200
	Число навесов
4-5	2
6-9		2
10-13			3
14-18				5
Больше 19					5

Когда будет определено число навесов, производится отметка центральных отверстий относительно ширины дверки. Причем отступ от боковины дверцы должен составлять 2,1-2,2 см. А также следует учитывать, что крепление не должно ложиться на место расположения полочек.

Таким образом, отмерив нужное расстояние от верха и низа дверцы, делается пометка. Далее, соблюдая отступ относительно ширины, также помечается точка будущего расположения. На пересечении отмеренных меток следует сделать выемку при помощи самореза или гвоздя. При высоте фасада более 100 см отметки нужно делать каждые 50 см.

Подготовка отверстия

Чтобы понять как правильно устанавливать и навешивать петли, важно следовать всем обязательным этапам. Следующий этап установки – как врезать мебельные петли? Используя дрель или шуруповерт, нужно просверлить отверстия. При этом нужно использовать фрезу. Фасад укладывается на твердую поверхность. Сверление производится в месте проведенной разметки.

Монтаж мебельной петли производится при учете следующих условий:

• глубина отверстия составляет 12-13 мм. Врезка не должна быть глубже, чтобы избежать появления трещин с лицевой стороны дверцы;
• применение наточенной фрезы способствует исключению сколов или повреждению поверхности фасада;
• дрель или шуруповерт следует вертикально, соответствуя оси сверления, чтобы избежать повреждения поверхности;
• не следует выполнять сверление в спешке, иначе в результате отверстие будет неаккуратным.

Выполнив сверление для одного отверстия, производится сверление следующих пазов. Когда все отверстия будут изготовлены, следует этап укладки в них чашек петли.

Крепление петли

В отверстия помещаются петли и при помощи линейки или уровня скорректировать их положение относительно высоты фасада. Каждый навес должен плотно касаться поверхности фасада. Если не скорректировать расположение навесов, то дверца может принять косое положение. Когда петли будут выровнены, следует произвести отметки для саморезов. Это можно сделать карандашом или самим шурупом. Далее, с помощью шуруповерта прикрутить мебельные петли к дверке.

Навешивание фасада

Когда выполнена разметка и установка мебельной петли, наступает самый сложный этап крепление устанавливаемой дверцы к корпусу шкафчика. Ход навешивания дверцы:

• выполнить разметку мест установки монтажных площадок под петли;
• прикрепление площадки для закрепления петель, которые установлены на фасад;
• повесить дверцу к боковине шкафчика;
• соединение двух деталей петли;
• регулировка дверцы шкафчика относительно шкафчика при помощи отвертки.

Навешиванием дверцы лучше всего заниматься на ровной поверхности. При этом сторона шкафчика, на которую прикреплена планка навеса, должна располагаться в горизонтальном положении. Это создает определенное удобство при примерке и прикручивании фасада к боковине. После прикручивания к корпусу, можно ставить шкафчик в вертикальное положение, и провести регулировку относительно корпуса.



Регулировка

Заключительным этапом установки мебельных навесов является регулирование. После того как дверца будет прикреплена к корпусу, необходимо произвести регулировку в трех плоскостях. Конечно, придется несколько раз раскрутить и закрутить шурупу, но благоприятный исход обеспечен. Три плоскости – это вертикальная, горизонтальная и относительно глубины фиксации:

• регулировка относительно глубины способствует прижиманию фасада поближе к корпусу или ослаблению. С помощью отвертки подкручивается овальное отверстие. Этот вид регулировки широко применяется в помещениях, где полы имеют какие-то неровности;
• регулировка по вертикали способствует перемещению фасада в вертикальном положении. Выполняется регулировка подкручиванием овальных дырочек. По прошествии некоторого времени дверца может провиснуть. Поэтому необходимо проводить регулирование навесов иногда;
• регулировка по горизонтали предполагает хождение дверцы слева направо или наоборот. Целью ее является избежание щелей между дверцей и корпусом шкафа. Применим этот метод еще в помещениях с неровными стенами и полом.

Этап регулировки можно выполнять, когда шкаф еще не навешен. Но, чтоб сразу сориентироваться относительно стен и потолка, лучше всего навесить шкаф на стену.

Оказывается, чтобы крепить петли, не нужно иметь специальные знания или навыки. Установить мебельную петлю совсем несложно. Главное, что при установке мебельной петли разметка и установка были произведены с учетом всех правил. Это позволяет избежать появления трещин на фасаде, щелей между корпусом и дверцей, трения при открывании. Тем более работа, выполненная своими руками, приносит множество положительных эмоций.

Видео

Установка-присадка мебельных петель (чашечных).

Салат из говядины и стручковой фасоли

Урок 11 — Система Joker — обзор составляющих

Мебельные четырехшарнирные, или, как их еще называют, чашечные, петли являются на сегодняшний день наиболее распространенной фурнитурой для навешивания распашных фасадов. Благодаря разнообразию их форм и модификаций можно установить любой фасад именно так, как вам хочется.

В данной статье мы разберем процесс монтажа простой чашечной петли (сложные с доводчиками и пр. устанавливаются практически так же).

Из инструмента для работы нам понадобится отвертка, карандаш с линейкой или угольником и дрель с  фрезой Форстнера диаметром 35 мм. Стоит оговориться, что встречаются и петли с посадочным диаметром 26 мм. Фрез такого диаметра я не видел, поэтому сверление под такие петли провожу простой 25 мм фрезой, покачивая ее по окружности, таким образом, выбирается недостающий миллиметр.

Не следует делать слишком широких и тяжелых дверей, ширина не должна превышать 500 мм, в противном случае, нагрузка на петли будет слишком большой. Приведенная схема позволит сориентироваться, сколько петель ставить на один фасад в зависимости от его размера. Лучше же делать высокиедвери шириной 300 мм

Размечаем отверстие под чашку на фасаде. Для этого на нужной высоте, отступив от края 21-22 мм (в разметке поможет наш разметочный кондуктор) сверлим фрезой Форстнера глухое отверстие.От верхнего и нижнего краев нужно отступить не менее 70 мм, в противном случае, можно прикрутить петлю напротив нижнего или верхнего горизонтов короба, что недопустимо. Оно должно быть строго перпендикулярно плоскости фасада и иметь глубину 11-12 мм. После чего высверливаем слепое отверстие.

Сверлить надо на твердой ровной подложке, чтобы шип фрезы не продавил фасад с лица. Дрелью необходимо совершать небольшие качательно-круговые движения (так сверлится гораздо легче).

Так же обращу ваше внимание, что большинство бюджетных фрез производится с центрирующим шипом длиной 3 мм, поэтому высок риск просверлить деталь насквозь. Для профилактики следует либо укоротить шип на наждаке или болгарке (соблюдая центровку), либо просто набить руку, тренируясь на обрезках.

Обратите внимание на черную трубу, лежащую около фрезы — это пылесос. Собирает мелкую пыль и часть крупных опилок, что благостно сказывается на чистоте рабочего места.

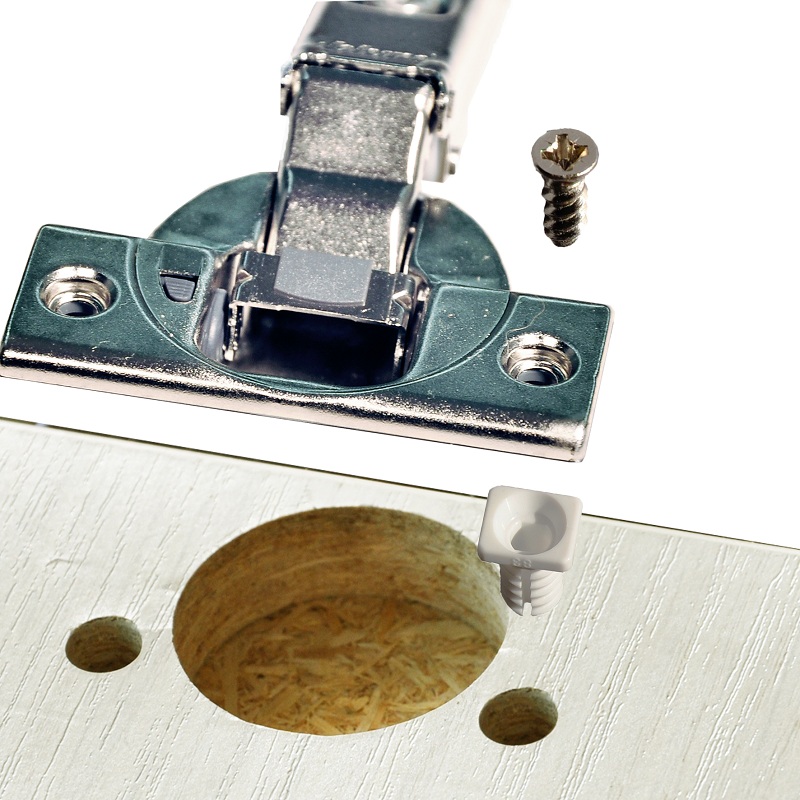

В полученное отверстие вставляем петлю,  выравнивания ее перпендикулярно кромке, отмечаем карандашом отверстия под саморезы, тонким сверлом или шилом заглубляем разметку.

Вкладываем петли на места и фиксируем каждую петлю двумя саморезами с потайной головкой.

Прикладываем фасад к стойке, выравниваем относительно вертикальных размеров

Отмечаем карандашом места крепления.Для того, чтобы все петли стояли ровно можно использовать такой способ: подпереть их длинной линейкой, ровным бруском или же таким же фасадом.

Теперь же прикладываем готовую дверь к корпусу в открытом виде и карандашом отмечаем отверстия под крепеж.

Делать это желательно, когда короб лежит на полу «на спине» — так значительно проще.

Рассверливаем их тонким сверлом. Если же шкаф уже стоит, а фасад слишком велик и его неудобно прикладывать вертикально, тогда размечаем и рассверливаем отверстия на корпусе под накладную планку, согласно карте сверления. В нашем случае используется планка без евровинтов. Отмечаем ось петли, по ней вглубь отмечаем 37 мм (в случае накладного фасада) и 37+16 мм (в случае вкладного и в обе стороны от оси по 16 мм.

Фиксируем ответную планку саморезами.

Устанавливаем сам фасад, для этого вставляем паз плеча под фиксирующий винт планки, при этом следя за тем, чтобы выемка на регулирующем винте заняла свое место в пазу на ответной планке.

Затягиваем все винты.

Можно приступать к регулировке фасада.
