Как снять патрон с советской дрели

Снимать патрон с электродрели приходится для его очистки или замены. Сам процесс демонтажа несложен, а возникающие иногда затруднения решаемы. Наше руководство наглядно показывает, как правильно снять патрон с дрели своими руками.

Способы крепления патронов

В ручных дрелях используются две разновидности закрепления сверлильного патрона:

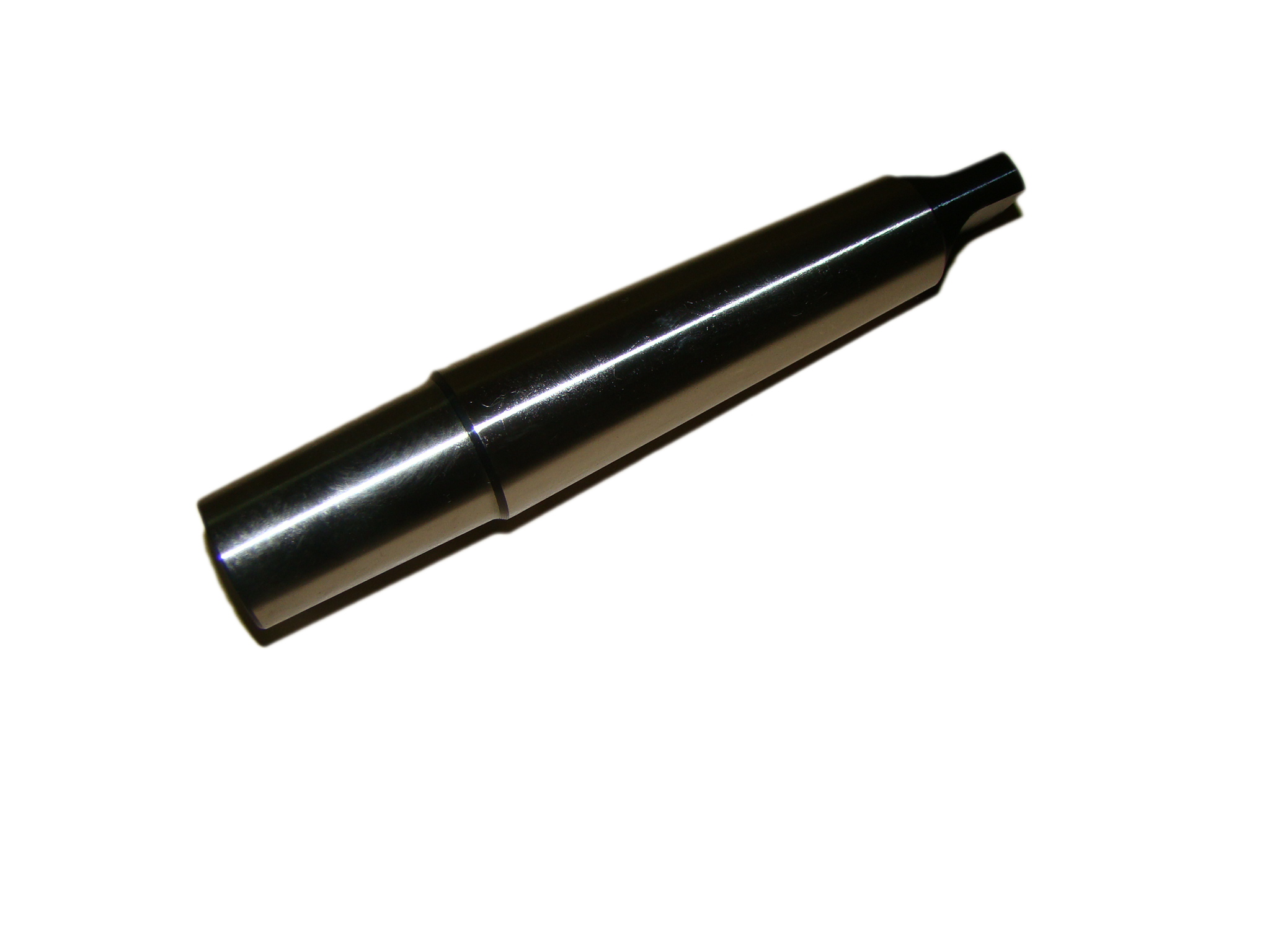

  1. Конус Морзе – конический хвостовик вала и соответствующее отверстие в патроне.
  2. Резьбовое крепление – резьба на валу, на которую патрон накручивается подобно гайке.

Рассмотрите внимательно металлический стержень между корпусом и патроном. В случае резьбовой посадки обычно видны шлицы под рожковый ключ, а конусный вал всегда гладкий.

О способе крепления говорит и маркировка, выбитая на патроне:

  1. Конус Морзе обозначается аббревиатурой В10, В12 и т. д. (В – конус, цифра – максимальный размер сверла).
  2. В маркировке резьбового патрона присутствует обозначение типа и диаметра резьбы: М13 (метрическая на 13 мм) или UNF-1/2 (дюймовая в полдюйма).

Снимаем резьбовой патрон

У дрелей с функцией реверса сверлильный патрон дополнительно фиксируется стопорным винтом, видимым сквозь раскрытые кулачки.

Стопорный винт резьбового патрона.

Шлицы на головке винта могут быть крестообразные, под шестигранник или даже «звездочкой». Подготовьте нужную отвертку, ключ или биту. Используйте инструмент с целыми шлицами, точно подходящими по размеру.

Откручиваем стопорный винт патрона.

Замерьте на валу дрели размер места под ключ. Скорее всего, это будет 14 мм для инструмента среднего класса или 17 мм для более мощного аппарата.

Подбираем ключ к патрону.

Подготовьте рожковый ключ с тонкими губками. Можно взять подходящий из ремонтного комплекта велосипеда или сточить грани обычного ключа на наждаке.

Готовим рожковый ключ.

Удерживая вал дрели ключом, попробуйте отверткой открутить винт по часовой стрелке (левосторонняя резьба).

Постарайтесь не сорвать шлицы.

Если резьба «не пошла», закрепите патрон электродрели в тисках и ударьте несколько раз по головке винта молотком через стальной стержень.

Теперь резьба станет податливей и винт отвернется.

Стопорный винт выкручен.

Далее откручивайте сам патрон против часовой стрелки (правосторонняя резьба), используя два ключа – рожковый и патронный.

Могут возникнуть затруднения. Попробуйте увеличить рычаг, зажав в патроне шестигранный ключ.

В крайнем случае воспользуйтесь тисками, расположив в них дрель как на фото ниже.

Сдвиньте патрон с места ударами по воротку, закрепленному через четырехгранную головку.

Таким методом удается откручивать довольно сильно прикипевшие патроны.

Снятый с дрели резьбовой патрон.

После очистки установите патрон в обратной последовательности, помня о разных направлениях резьбы.

Перед закручиванием стопорного винта капните немного краски на резьбу.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция.

Статьи по теме:

Статья рассматривает процесс изготовления простых держателей, подставок и полочек для ручного инструмента домашней мастерской.

Рассмотрены варианты самодельных боковых упоров для столярного верстака. Представлен чертеж и подробно показан порядок изготовления одного из.

Мастер-класс по замене вышедшего из строя никель-кадмиевого аккумулятора шуруповерта на современный литий-полимерный.

Пошаговая инструкция с фото рассматривает процесс изготовления своими руками простого воротка для метчиков.

Статья рассматривает процесс изготовления и использования простого приспособления для работы с ручной циркулярной пилой, обеспечивающего точный.

Достаточно часто при эксплуатации дрелей возникает износ различных конструктивных деталей. Одной из таковых деталей является патрон, при износе которого наблюдается ряд разнообразных проблем. Зачастую проявляется износ патрона в виде ненадежной фиксации сменных насадок для дрели. Чтобы исключить такую неисправность, потребуется выполнить демонтаж изделия, а также осуществить его замену или ремонт. Как можно снять патрон с дрели, целесообразно рассмотреть более подробно.

Зачем это нужно

У каждой дрели в конструкции имеется очень важная деталь, которая позволяет надежно фиксировать насадки для проведения соответствующих работ. Принцип работы патрона основывается на кулачковом механизме, то есть фиксация рабочих насадок осуществляется посредством фиксации между тремя/четырьмя кулачками. Кулачки имеют форму конуса, и движутся только в одном продольном направлении.

Демонтаж и разборка патрона дрели требуются не только тогда, когда в данном устройстве происходит заклинивание сверла или биты. Часто мастера стремятся расширить функционал своей дрели, что также является причиной для демонтажа изделия. Патроны подразделяются на два основных вида: ключевые и быстрозажимные. Быстрозажимные устройства не подлежат ремонту, поэтому при их неисправности, требуется замена. Ключевые или кулачковые устройства подлежат ремонту в зависимости от вида поломок.

Ремонт ключевого патрона может потребоваться, если осуществляется ненадежное крепление сверла. Для обеспечения надежной фиксации потребуется разобрать патрон и очистить кулачки от загрязнений. Если кулачки не имеют признаков повреждений, то их следует смазать смазочным материалом, после чего установить обратно на дрель.

Как снять и заменить резьбовой патрон

О том, как осуществить замену патрона на дрели, знают далеко не все владельцы таковых инструментов. Но рано или поздно приходит время, когда изделие дает сбой, в результате чего требуется раскрутить устройство для его замены или ремонта. Как это сделать, узнаем далее.

Резьбовой патрон имеет простую конструкцию фиксирующего устройства. Для его демонтажа потребуется воспользоваться крестовой отверткой, а иногда и плоской. Чтобы уточнить, какая отвертка потребуется, следует кулачки изделия спрятать внутрь. Внутри будет видна головка фиксирующего элемента, который и следует выкручивать по направлению часовой стрелки.

После того, как крепежный винт будет выкручен, можно приступать к демонтажу самого устройства. Для его снятия нужно раскрутить изделие по направлению против часовой стрелки. Если вручную выкрутить изделие не удается, то можно зафиксировать инструмент в тисках, после чего воспользоваться сантехническим ключом. Таким простым способом демонтируются резьбовые патроны с дрелей или шуруповертов.

Резьбовое крепление – подразумевает наличие на дрели метрической или дюймовой резьбы. При покупке нового патрона важно знать такие сведения, как диаметр резьбы, а также шаг. Такая информация обычно указывается на корпусе патрона. Замена изделия осуществляется в порядке обратном снятию.

Снятие и замена конусного патрона

Теперь рассмотрим, как снять патрон конусного типа с дрели. Такие изделия называют еще конус Морзе, в честь основателя. Обычно демонтаж таких вариантов не вызывает трудностей, но для снятия потребуется воспользоваться специальным приспособлением. С его помощью можно легко и просто снять конусный патрон с дрели.

Если даже такого приспособления нет, то можно обойтись и без него. Процесс демонтажа заключается в выполнении следующих действий:

  1. Осуществляется надежная фиксация инструмента в вертикальном положении, чтобы сверло было направлено вниз.
  2. Используя молоток, необходимо наносить легкие удары по всей поверхности устройства, чтобы осуществить его выход из зацепления.
  3. Выбивание осуществляется до момента полного извлечения устройства из конуса.

После извлечения осуществляется его замена на новый. Делается это путем набивания изделия с помощью киянки и молотка на место. Замена чаще всего осуществляться в случае повреждения одного из кулачков или пружинок.

Как достать сверло из поврежденного патрона

Очень часто приходится сталкиваться с такой ситуацией, когда сверло намертво заклинивает в патроне дрели. Возникает только один вопрос, каким образом его достать? Чтобы не осуществлять демонтаж устройства, вынуть заклинившее сверло следует таким образом:

  1. Сверло следует зажать в тисках в горизонтальном положении, что позволит предотвратить его поломку.
  2. Зафиксировать корпус дрели в неподвижном состоянии.
  3. Взять молоточек, после чего простучать по поверхности патрона легкими ударами.
  4. Если проблема не решается, то удары наносятся более резкие, но не сильные, чтобы не повредить изделие.
  5. Удары нужно наносить непосредственно по касательной к гильзе, и продолжать до тех пор, пока не произойдет выдвижение хвостовика насадки из кулачков.

Извлечь заклинившее сверло или насадку из старой советской дрели следует при помощи использования двух сантехнических ключей. При помощи одного ключа следует зафиксировать надежно вал дрели, а при помощи второго выполнить прокручивание патрона. Если движение не осуществляется, то нужно нанести сильный удар молотком по ключу.

Важно знать! Чтобы избежать заклинивания насадок в фиксаторах дрелей, следует осуществлять регулярно смазывание кулачков при помощи обычного моторного масла.

Как разобрать патрон на дрели

Разборка устройства необходима для того, чтобы продлить срок службы изделия. В процессе разборки осуществляется очистка и смазывание деталей изделий. Разборку можно осуществить следующим образом:

  1. Используем перфоратор со специальный переходником, на который надевается кулачковый патрон с резьбовым соединением.
  2. Кулачки следует спрятать внутрь.
  3. С торцевой части устройства прикладывается лист пенопласта или пенополистирола. После этого обратной стороной пенопласта следует упереться в стену.
  4. Осуществляется запуск перфоратора в режиме удара. В течение 2-3 секунд будет разобран патрон.

На видео описан процесс разборки более детально. На видео также представлен процесс обратной его сборки. Существует множество других вариантов разборки, но наиболее простым и приемлемым является тот, который описан выше.

В завершении следует подчеркнуть, что если вы желаете продлить срок службы своих инструментов, то обязательно выделяйте время для проведения диагностических процедур.

Домашние мастера наиболее часто используют патроны для электродрелей двух видов: ключевые и быстрозажимные. Патрон является одним из главных узлов механизма дрели. Через него вращательное движение передается к рабочему инструменту от электромотора. А также зажим фиксирует сверло так, чтобы в процессе сверления обеспечивалась максимальная точность и надежное крепление и была возможна быстрая замена патрона на дрели.

В процессе длительного использования инструмент может давать сбой. Поэтому уметь с дрели снять патрон и поменять его нужно ещё перед началом работы. С такими знаниями даже новичок не растеряется. Если внезапно возникнут проблемы с быстрозажимным патроном, он сумеет открутить его и заменить.

Основные виды зажимов

Есть два главных типа зажимов для дрели:

  • Зубчато-венцовый. Хвостовик зажимается специальным ключом.
  • Быстрозажимной. Зажимная гильза приводится в действие ручным вращением.

Кулачковые зажимные патроны, которые устанавливаются на современные дрели, позволяют производить надежную фиксацию устройства с диаметром хвостовика 1−25 мм. У устройства этого типа практически отсутствуют недостатки, из которых наиболее значимый — довольно высокая цена.

Самое популярное зажимное устройство, устанавливаемое на современных дрелях, — это БЗП, то есть быстрозажимной патрон. На фиксацию инструмента в БЗП уходит нескольких секунд, а специальный ключ не нужен при этом. Зажим хвостовика осуществляется ручным вращением регулировочной гильзы, на внешней поверхности которой имеется рифление, облегчающее накручивание. Для регулировки механического воздействия на хвостовик инструмента, в зажиме этого типа предусматривается блокировочное устройство.

К серьёзным недостаткам БЗП относятся:

  • Быстрый износ его элементов.
  • Недостаточно надежная фиксация хвостовиков сверл с большим диаметром, вследствие чего в процессе работы инструмент проворачивается.

А вот зубчато-венцовые изделия обеспечивают надежность фиксации. Единственный значимый минус этих устройств состоит в том, что для них нужен ключ, который легко потерять. Однако, можно избавить себя от этой проблемы, зафиксировав эту деталь на проводе дрели изоляционной лентой или веревкой.

Очень популярен зажим для мини-дрели, который устанавливается на компактные устройства для сверления. Мини-дрели предпочитают мастера-ювелиры. Мини-патрон входит в категорию быстрозажимных. Изготавливается он главным образом из латуни и используется для фиксации инструментов с диаметром хвостовика — 0,1−4,5 мм.

Зубчато-венцовый

Классический, относится к зажимным устройствам кулачкового или цангового типа. В них зажимаются инструменты с круглым хвостовиком и цилиндрические заготовки для дальнейшей обработки. Главные элементы зажимных кулачковых зажимов следующие:

  • Цилиндрический корпус.
  • Регулировочное кольцо или гильза, которая вращается на внешней поверхности корпуса.
  • Цанга или кулачковый механизм во внутренней части корпуса.

Материалом изготовления элементов цангового механизма служит закалённая сталь, а состоит механизм из трех одинаковых кулачков, приближающихся друг к другу при вращении гильзы или регулировочного кольца, обеспечивая надёжность зажима хвостовика. В первых моделях кулачки сходились за счёт вращения регулировочного колеса, но сейчас эта роль принадлежит регулировочной гильзе.

Зажимы одной стороной устанавливаются на вал дрели, а с другой стороны в них вставляется инструмент, с помощью которого и выполняется работа. Зажимные кулачковые патроны главным образом используются для фиксации в них:

  • фрез;
  • свёрл;
  • метчиков с хвостовиками малого диаметра.

Способ разобрать патрон

Зажим с резьбовым соединением снимается с учетом левой резьбы.

Резьбовой элемент расположен во внутренней части устройства, в связи с чем сначала максимально раздвигаются зажимные кулачки, благодаря этому обеспечивается доступ к фиксирующему винту, откручивающемуся обычной крестовой отверткой. В дрелях без этого винта патрон скручивается с вала без подготовительных работ, описанных выше.

Винт с левой резьбой, которым фиксируется резьбовой патрон, может износиться в дальнейшем. Для восстановления надёжности соединения, рекомендуется сделать следующее:

  • вставить в головку винта зажима крестовую отвёртку;
  • молотком легонько углубить в резьбовое отверстие винт.

Эти действия не приведут к повреждению крепежного узла дрели и позволят зафиксировать на ней зажимное устройство точнее и надежнее.

Замена резьбового патрона может выполняться с помощью ключа на 14. Во избежание совершения ошибок, рекомендуется ознакомиться с теоретическим материалом и посмотреть соответствующее видео.

Для замены износившегося патрона с дрели снимается старое зажимное устройство и устанавливается новое. И на обычную, и на мини-дрель устанавливаются патроны с резьбой и конусным соединением.

При замене на дрелях с резьбой, важно учитывать маркировку, имеющую такой вид:

Интервал 1,5−13 говорит о минимальном и максимальном диаметрах режущего инструмента. У нового зажимного устройства должна быть идентичная прежней маркировка.

Конусное соединение

В случае с конусным патроном замена производится проще. На устройствах этого типа может быть такая маркировка: В 10; В 12; В 16; В 18.

Комплект дрели включает специальное приспособление для съёма патронов, однако, опытные мастера просто переворачивают дрель вниз сверлом, закрепляют его и, нанося равномерные удары молотком по тыльной стороне, выбивают с вала.

После демонтажа конусные поверхности отшлифовываются наждачным полотном. Если на поверхности имеются задиры, то они удаляются напильником. Новый патрон на место устанавливается ударами киянки, плотно садясь на место соединения.

Чтобы удалить сверло или другую насадку, которую заклинило в патроне, требуются навыки и опыт в обращении со слесарными инструментами. Если зажим вышел из строя, его заменяют.

Если интересует, как снять патрон с дрели Интерскол, прочтите нижеследующую информацию. Зажим на дюймовой правой резьбе, но благодаря реверсу есть возможность фиксации внутри изделия винтом с левой резьбой. Кулачки разводятся, вставляется крестовая отвёртка, отвинчивается винт с левой резьбой. Поскольку они затягиваются сильно, возможны проблемы. Не сорвите шлицы! Потом попытайтесь отвернуть газовым ключом, но с переключением редуктора на низкие обороты.

Проблемы с зажимным механизмом

Перед началом работы изучите инструкцию по работе с инструментом. Это поможет избежать многих проблем. Помните, что дрель не используется для фрезерования, так как зажим не выдерживает такой боковой нагрузки. Правильно выберите сверло, обратите внимание на его заточку, разметьте центр сверления (с помощью керна).

Иногда при демонтаже зажим заклинивает. Если так, устройство разбирается и производится полная его чистка и смазка. Особенно часто подобное случается после сверления отверстий на потолке, так как сор сыплется внутрь зажима. Если зажим слетает, увеличьте в конусном соединении натяжение. Для этого узел нагревается до 110º в духовке, а затем устанавливается на холодное посадочное место. Возможно и биение, возникающее вследствие неравномерного разрушения кулачков или изношенности конусного основания. Здесь нужна замена элементов.

При разборке зажима учитывайте его тип. После выполнения положенных процедур сборку произведите в обратной последовательности.

Как выкрутить патрон из дрели

Снимать патрон с электродрели приходится для его очистки или замены. Сам процесс демонтажа несложен, а возникающие иногда затруднения решаемы. Наше руководство наглядно показывает, как правильно снять патрон с дрели своими руками.

Способы крепления патронов

В ручных дрелях используются две разновидности закрепления сверлильного патрона:

  1. Конус Морзе – конический хвостовик вала и соответствующее отверстие в патроне.
  2. Резьбовое крепление – резьба на валу, на которую патрон накручивается подобно гайке.

Рассмотрите внимательно металлический стержень между корпусом и патроном. В случае резьбовой посадки обычно видны шлицы под рожковый ключ, а конусный вал всегда гладкий.

О способе крепления говорит и маркировка, выбитая на патроне:

  1. Конус Морзе обозначается аббревиатурой В10, В12 и т. д. (В – конус, цифра – максимальный размер сверла).
  2. В маркировке резьбового патрона присутствует обозначение типа и диаметра резьбы: М13 (метрическая на 13 мм) или UNF-1/2 (дюймовая в полдюйма).

Снимаем резьбовой патрон

У дрелей с функцией реверса сверлильный патрон дополнительно фиксируется стопорным винтом, видимым сквозь раскрытые кулачки.

Стопорный винт резьбового патрона.

Шлицы на головке винта могут быть крестообразные, под шестигранник или даже «звездочкой». Подготовьте нужную отвертку, ключ или биту. Используйте инструмент с целыми шлицами, точно подходящими по размеру.

Откручиваем стопорный винт патрона.

Замерьте на валу дрели размер места под ключ. Скорее всего, это будет 14 мм для инструмента среднего класса или 17 мм для более мощного аппарата.

Подбираем ключ к патрону.

Подготовьте рожковый ключ с тонкими губками. Можно взять подходящий из ремонтного комплекта велосипеда или сточить грани обычного ключа на наждаке.

Готовим рожковый ключ.

Удерживая вал дрели ключом, попробуйте отверткой открутить винт по часовой стрелке (левосторонняя резьба).

Постарайтесь не сорвать шлицы.

Если резьба «не пошла», закрепите патрон электродрели в тисках и ударьте несколько раз по головке винта молотком через стальной стержень.

Теперь резьба станет податливей и винт отвернется.

Стопорный винт выкручен.

Далее откручивайте сам патрон против часовой стрелки (правосторонняя резьба), используя два ключа – рожковый и патронный.

Могут возникнуть затруднения. Попробуйте увеличить рычаг, зажав в патроне шестигранный ключ.

В крайнем случае воспользуйтесь тисками, расположив в них дрель как на фото ниже.

Сдвиньте патрон с места ударами по воротку, закрепленному через четырехгранную головку.

Таким методом удается откручивать довольно сильно прикипевшие патроны.

Снятый с дрели резьбовой патрон.

После очистки установите патрон в обратной последовательности, помня о разных направлениях резьбы.

Перед закручиванием стопорного винта капните немного краски на резьбу.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция.

Статьи по теме:

Обсудим, как работать с перфоратором без пыли. А также: недостатки при использовании пылесоса, как избежать пыли при бурении стены и бурении потолка.

Статья рассматривает процесс изготовления простых держателей, подставок и полочек для ручного инструмента домашней мастерской.

Рассмотрены варианты самодельных боковых упоров для столярного верстака. Представлен чертеж и подробно показан порядок изготовления одного из.

Мастер-класс по замене вышедшего из строя никель-кадмиевого аккумулятора шуруповерта на современный литий-полимерный.

Пошаговая инструкция с фото рассматривает процесс изготовления своими руками простого воротка для метчиков.

Достаточно часто при эксплуатации дрелей возникает износ различных конструктивных деталей. Одной из таковых деталей является патрон, при износе которого наблюдается ряд разнообразных проблем. Зачастую проявляется износ патрона в виде ненадежной фиксации сменных насадок для дрели. Чтобы исключить такую неисправность, потребуется выполнить демонтаж изделия, а также осуществить его замену или ремонт. Как можно снять патрон с дрели, целесообразно рассмотреть более подробно.

Зачем это нужно

У каждой дрели в конструкции имеется очень важная деталь, которая позволяет надежно фиксировать насадки для проведения соответствующих работ. Принцип работы патрона основывается на кулачковом механизме, то есть фиксация рабочих насадок осуществляется посредством фиксации между тремя/четырьмя кулачками. Кулачки имеют форму конуса, и движутся только в одном продольном направлении.

Демонтаж и разборка патрона дрели требуются не только тогда, когда в данном устройстве происходит заклинивание сверла или биты. Часто мастера стремятся расширить функционал своей дрели, что также является причиной для демонтажа изделия. Патроны подразделяются на два основных вида: ключевые и быстрозажимные. Быстрозажимные устройства не подлежат ремонту, поэтому при их неисправности, требуется замена. Ключевые или кулачковые устройства подлежат ремонту в зависимости от вида поломок.

Ремонт ключевого патрона может потребоваться, если осуществляется ненадежное крепление сверла. Для обеспечения надежной фиксации потребуется разобрать патрон и очистить кулачки от загрязнений. Если кулачки не имеют признаков повреждений, то их следует смазать смазочным материалом, после чего установить обратно на дрель.

Как снять и заменить резьбовой патрон

О том, как осуществить замену патрона на дрели, знают далеко не все владельцы таковых инструментов. Но рано или поздно приходит время, когда изделие дает сбой, в результате чего требуется раскрутить устройство для его замены или ремонта. Как это сделать, узнаем далее.

Резьбовой патрон имеет простую конструкцию фиксирующего устройства. Для его демонтажа потребуется воспользоваться крестовой отверткой, а иногда и плоской. Чтобы уточнить, какая отвертка потребуется, следует кулачки изделия спрятать внутрь. Внутри будет видна головка фиксирующего элемента, который и следует выкручивать по направлению часовой стрелки.

После того, как крепежный винт будет выкручен, можно приступать к демонтажу самого устройства. Для его снятия нужно раскрутить изделие по направлению против часовой стрелки. Если вручную выкрутить изделие не удается, то можно зафиксировать инструмент в тисках, после чего воспользоваться сантехническим ключом. Таким простым способом демонтируются резьбовые патроны с дрелей или шуруповертов.

Резьбовое крепление – подразумевает наличие на дрели метрической или дюймовой резьбы. При покупке нового патрона важно знать такие сведения, как диаметр резьбы, а также шаг. Такая информация обычно указывается на корпусе патрона. Замена изделия осуществляется в порядке обратном снятию.

Снятие и замена конусного патрона

Теперь рассмотрим, как снять патрон конусного типа с дрели. Такие изделия называют еще конус Морзе, в честь основателя. Обычно демонтаж таких вариантов не вызывает трудностей, но для снятия потребуется воспользоваться специальным приспособлением. С его помощью можно легко и просто снять конусный патрон с дрели.

Если даже такого приспособления нет, то можно обойтись и без него. Процесс демонтажа заключается в выполнении следующих действий:

  1. Осуществляется надежная фиксация инструмента в вертикальном положении, чтобы сверло было направлено вниз.
  2. Используя молоток, необходимо наносить легкие удары по всей поверхности устройства, чтобы осуществить его выход из зацепления.
  3. Выбивание осуществляется до момента полного извлечения устройства из конуса.

После извлечения осуществляется его замена на новый. Делается это путем набивания изделия с помощью киянки и молотка на место. Замена чаще всего осуществляться в случае повреждения одного из кулачков или пружинок.

Как достать сверло из поврежденного патрона

Очень часто приходится сталкиваться с такой ситуацией, когда сверло намертво заклинивает в патроне дрели. Возникает только один вопрос, каким образом его достать? Чтобы не осуществлять демонтаж устройства, вынуть заклинившее сверло следует таким образом:

  1. Сверло следует зажать в тисках в горизонтальном положении, что позволит предотвратить его поломку.
  2. Зафиксировать корпус дрели в неподвижном состоянии.
  3. Взять молоточек, после чего простучать по поверхности патрона легкими ударами.
  4. Если проблема не решается, то удары наносятся более резкие, но не сильные, чтобы не повредить изделие.
  5. Удары нужно наносить непосредственно по касательной к гильзе, и продолжать до тех пор, пока не произойдет выдвижение хвостовика насадки из кулачков.

Извлечь заклинившее сверло или насадку из старой советской дрели следует при помощи использования двух сантехнических ключей. При помощи одного ключа следует зафиксировать надежно вал дрели, а при помощи второго выполнить прокручивание патрона. Если движение не осуществляется, то нужно нанести сильный удар молотком по ключу.

Важно знать! Чтобы избежать заклинивания насадок в фиксаторах дрелей, следует осуществлять регулярно смазывание кулачков при помощи обычного моторного масла.

Как разобрать патрон на дрели

Разборка устройства необходима для того, чтобы продлить срок службы изделия. В процессе разборки осуществляется очистка и смазывание деталей изделий. Разборку можно осуществить следующим образом:

  1. Используем перфоратор со специальный переходником, на который надевается кулачковый патрон с резьбовым соединением.
  2. Кулачки следует спрятать внутрь.
  3. С торцевой части устройства прикладывается лист пенопласта или пенополистирола. После этого обратной стороной пенопласта следует упереться в стену.
  4. Осуществляется запуск перфоратора в режиме удара. В течение 2-3 секунд будет разобран патрон.

На видео описан процесс разборки более детально. На видео также представлен процесс обратной его сборки. Существует множество других вариантов разборки, но наиболее простым и приемлемым является тот, который описан выше.

В завершении следует подчеркнуть, что если вы желаете продлить срок службы своих инструментов, то обязательно выделяйте время для проведения диагностических процедур.

Даже у самого надежного фирменного электроинструмента, такого как электродрель, перфоратор или шуруповерт, не говоря об инструменте китайского производства, со временем, в зависимости от интенсивности эксплуатации, изнашивается и начинает плохо держать сверла, биты, или заклинивать зажимной патрон.

Такая участь постигла и патрон моей электродрели, служащей верно уже более 12 лет. Проявляться неисправность начала с заклинивания, выражающегося в трудности вращения отжимного кольца. Вдобавок вовнутрь патрона при ремонте квартиры попала вода, и в направляющих пазах кулачков патрона появился налет ржавчины. Рабочие поверхности кулачков тоже износились. Хотя сверлильный патрон еще был рабочим, но менять сверла было крайне неудобно. Решил заменить его новым, и тут возник вопрос, а как снять патрон с вала дрели?

Способы крепления сверлильного патрона

Для того чтобы ответить на вопрос как снять сверлильный патрон нужно разобраться в существующих способах крепления патронов на валах дрелей и шуруповертов.

Применяются два способа закрепления зажимного патрона на электроинструменте. Первый способ предложил еще в 1864 году Стивен Морзе с помощью конуса. Морзе кстати является и изобретателем спирального сверла. Суть способа заключается в сопряжении двух поверхностей в виде вала и детали с отверстием, имеющих одинаковую конусность с углом в диапазоне от 1°25’43" до 1°30’26". В честь изобретателя этот способ крепления назвали конус Морзе, который изображен на фотографии ниже. Конус на фотографии имеет больший угол для наглядности.

Способ крепления на конусе Морзе широко распространен, так как является простым и достаточно надежным при нагрузках вдоль оси, как в дрелях и шуруповертах. Для крепления сверлильного патрона достаточно с небольшим усилием надеть его тыльной стороной на вал с конусом Морзе. Снимается патрон тоже просто, достаточно нанести удар по его корпусу вдоль оси в направлении места установки сверла молотком. Возможность быстро устанавливать и снимать инструмент в процессе работы является главным преимуществом крепления с помощью конуса Морзе.

Второй, более распространенный в настоящее время для крепления сверлильного патрона на валах электроинструмента, это резьбовой.

На конце вала, выходящего из дрели или шуруповерта, нарезана метрическая или дюймовая резьба и сверлильный патрон, как гайка до упора во фланец, накручивается на этот вал. Так как резьба правая, а при выполнении работ в основном патрон вращается по часовой стрелке, то он постоянно затягивается и тем самым обеспечивается надежное его крепление на инструменте.

Каким способом закреплен


сверлильный патрон на инструменте

Внешним осмотром электроинструмента, зачастую не удается определить, каким способом закреплен сверлильный патрон. Но если знать маркировку, то способ крепления будет определен даже при беглом взгляде на патрон.

Маркировка сверлильных патронов


крепящихся с помощью конуса Морзе

В соответствии с ГОСТ 9953-82 «Конусы инструментов укороченные. Основные размеры.» предусмотрено девять типоразмеров конусов Морзе для крепления сверлильных патронов: В7, В10, В12, В16, В18, В22, В24, В32 и В45. Чем число после буквы В больше, тем больше размер конуса.

Теперь и Вы с легкостью определите способ установки сверлильного патрона, изображенного на фотографии по нанесенной на нем маркировке. Очевидно, что данный патрон крепится с помощью конуса Морзе типоразмера В10. Для снятия с вала электроинструмента этого патрона понадобится сбить его молотком.

В маркировке перед В10 нанесены еще цифры 1-6. Они обозначают диапазон диаметров хвостовиков свёрл, которые позволяет зажимать патрон.

Маркировка сверлильных патронов


крепящихся с помощью резьбы

Для крепления сверлильного патрона на инструменте с помощью резьбы применяется как метрическая, так и дюймовая резьба. Патроны отечественного производителя, как правило, выпускаются с метрической резьбой, а импортного производителя всегда с дюймовой.

Сверлильный патрон с креплением посредством метрической резьбы обычно имеет на корпусе маркировку следующего вида: 1,5-13 М12×1,25. Числа 1,5-13, как Вы, наверное, уже догадались, означают диаметр хвостовиков сверл или другого инструмента, которые возможно зажать в данном патроне. Буква М обозначает, что резьба метрическая, числа 12 и 1,25 обозначают диаметр резьбы и шаг ее нитки соответственно. В настоящее время сверлильные патроны с креплением на метрической резьбе практически не встречаются, разве что такой патрон можно увидеть на старой ручной дрели советского производства.

В настоящее время рынок заполнен электроинструментом зарубежного производителя, и сверлильные патроны на нем, как правило, крепятся с помощью дюймовой резьбы.

Маркируются сверлильные патроны с дюймовой резьбой по такому же принципу, как и патроны с метрической резьбой. Например, 2-13 мм 1/2 –20 UNF, как на фотографии. Числа 2-13 обозначают диапазон зажимаемых диаметров хвостовиков сверл, 1/2 – диаметр резьбы в дюймах (для справки, один английский дюйм равен 2,54 см), 20 указывает на количество ниток резьбы на один дюйм (шаг резьбы).

Узнав правила маркировки сверлильных патронов, теперь Вы без труда определите способ его крепления на инструменте и сможете выбрать правильную технологию замены патрона. Маркировка также позволить приобрести взаимозаменяемый патрон в случае его износа или поломки на дрели или шуруповерте.

Какой по способу зажатия


сверлильный патрон для дрели лучше

В бытовых дрелях и шуруповертах обычно устанавливают один из видов по способу зажатия рабочего инструмента патронов, это с помощью ключа и быстрозажимные. Ключевые кулачковые патроны появились давно и хорошо знакомы любому домашнему мастеру. Быстрозажимные патроны стали применять совсем недавно, и они быстро завоевали большую популярность.

На фотографии слева Вы видите быстрозажимной патрон, а справа – ключевой с ключом. Существует мнение, что ключевой патрон лучше зажимает сверла, но из многолетнего опыта эксплуатации как ключевого патрона, так и быстрозажимного осмелюсь утверждать, что разницы никакой нет. Оба вида патронов зажимают с одинаковым успехом. Только удобство и скорость смены сверл в дрели с быстрозажимным патроном неоспоримы. Не нужен ключ, который вечно теряется при работе, если его не закрепить на дрели или не привязать к ней на веревке, для зажатия сверла нужно задействовать две руки.

Способ зажима патрона не связан со способом его крепления на валу дрели, поэтому если будете менять патрон с ключевым способом зажима, то советую установить вместо него патрон с быстрозажимным способом фиксации сверл.

Как открутить с дрели патрон


закрепленный с помощью резьбового соединения

Как правило, патроны, закрепленные с помощью резьбы на валу инструмента, дополнительно фиксируются еще и винтом с левой резьбой. Поэтому съем сверлильного патрона надо начинать с отвинчивания этого винта. Для того чтобы до винта добраться необходимо кулачки патрона на сколько это возможно утопить внутрь, как показано на фотографии.

На донышке патрона по центру должна показаться головка винта со шлицом под крестовую отвертку или звездочку. Чтобы винт при сверлении не откручивался, он установлен с левой резьбой. Поэтому откручивать винт надо, вращая отвертку по часовой стрелке. Винта может и не быть. В таком случае сразу приступают ко второму шагу – отвинчивания патрона.

Как открутить патрон с вала дрели или шуруповерта

Чтобы снять патрон с инструмента нужно зафиксировать вал и захватив патрон за корпус свинтить его, вращая против часовой стрелки, если смотреть со стороны кулачков. Главное сорвать патрон с мертвой точки, дальше он обычно легко откручивается.

Мне повезло, так как на круглом основании патрона имелись фаски, за которые хорошо можно было зацепиться рожковым ключом №19. В купленном на замену патроне таких выборок не было.

После захвата патрона рожковым ключом и одного резкого удара по ключу молотком даже без фиксации вала, как на фотографии, патрон стронулся с места. Но откручивался туго, и на это была своя причина. Пришлось продолжать скручивать его легкими ударами по ключу молотком.

Заглядывая внутрь патрона, я не заметил фиксирующий винт потому, что отверстие в головке под биту вида звездочка было забито грязью, которую всего лишь надо было удалить. Поэтому, откручивая патрон, я одновременно срывал резьбу фиксирующего винта, странно, что он не обломился.

Если фасок на основании патрона нет, то тогда нужно зажать в его губках шестигранный пруток или болт М10-12 с шестигранной головкой, на которую накинуть ключ и стукнуть по нему молотком. Если таким образом свинтить патрон не получится, то придется разбирать дрель, вынимать вал с патроном, зажимать его в тисках и скрутить. Вместо рожкового ключа можно воспользоваться трубным ключом, захватив патрон за внешнюю часть корпуса.

Как навинтить патрон на вал дрели или шуруповерта

Найти новый винт с левой резьбой не получилось, потому что их применяют только в исключительных случаях. Попробовал закрутить вин на место в вал дрели, закрутился без проблем и держался, к моему удивлению, крепко.

Для более удобной затяжки и в дальнейшем откручивания решил прорезать с помощью ножовки по металлу в головке винта шлиц под плоскую отвертку. Для того, чтобы не испортить уже подпорченную резьбу, перед зажимом винта в тиски, обернул резьбу кусочком кожи.

Заблаговременно был куплен такого же типа сверлильный быстрозажимной патрон. Установить его на дрель не представляло никаких трудностей. Навинчивается по часовой стрелке, как обыкновенная гайка на болт. Достаточно слегка патрон наживить на резьбу вала и придерживая слегка патрон за корпус включить дрель. Когда патрон накрутится до упора, отпустить его и выключить дрель.

Далее нужно разжать кулачки патрона и завинтить фиксирующий винт. Теперь дрель отремонтирована и опять готова к работе. Пробное сверление показало, что дрель стала работать как новая, патрон держится крепко, сверло легко и надежно зажимается.

Как снять патрон с дрели и заменить его в зависимости от вида

Классификация патронов

Существуют следующие виды патронов:

  • быстрозажимного действия или самозажимное устройство;
  • sds-устройства цангового типа;
  • кулачковые.

На дрели с быстрозажимным патроном поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.

Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки. У них есть существенный негативный момент — весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.

Ремонт патрона такого вида не предусмотрен — только замена.

На ударные модели и перфораторы производители ставят кулачковые изделия, потому что их конструкция более крепкая — в основном здесь применяются патроны под ключ, для надежного закрепления сверла.

Цангового типа патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих , 2 — для направления клиньев, режущий инструмент фиксируется стопорными шариками.

У классического зубчатого устройства регулировка затяжки происходит с помощью ключа для патрона, который идет в комплекте дрели. Чтобы правильно открутить патрон, надо придерживаться рекомендаций опытного мастера, для этого посмотрите это видео:










Основные виды зажимов

Есть два главных типа зажимов для дрели:

  • Зубчато-венцовый. Хвостовик зажимается специальным ключом.
  • Быстрозажимной. Зажимная гильза приводится в действие ручным вращением.

Кулачковые зажимные патроны, которые устанавливаются на современные дрели, позволяют производить надежную фиксацию устройства с диаметром хвостовика 1−25 мм. У устройства этого типа практически отсутствуют недостатки, из которых наиболее значимый — довольно высокая цена.

Самое популярное зажимное устройство, устанавливаемое на современных дрелях, — это БЗП, то есть быстрозажимной патрон. На фиксацию инструмента в БЗП уходит нескольких секунд, а специальный ключ не нужен при этом. Зажим хвостовика осуществляется ручным вращением регулировочной гильзы, на внешней поверхности которой имеется рифление, облегчающее накручивание. Для регулировки механического воздействия на хвостовик инструмента, в зажиме этого типа предусматривается блокировочное устройство.

К серьёзным недостаткам БЗП относятся:

  • Быстрый износ его элементов.
  • Недостаточно надежная фиксация хвостовиков сверл с большим диаметром, вследствие чего в процессе работы инструмент проворачивается.

А вот зубчато-венцовые изделия обеспечивают надежность фиксации. Единственный значимый минус этих устройств состоит в том, что для них нужен ключ, который легко потерять. Однако, можно избавить себя от этой проблемы, зафиксировав эту деталь на проводе дрели изоляционной лентой или веревкой.

Очень популярен зажим для мини-дрели, который устанавливается на компактные устройства для сверления. Мини-дрели предпочитают мастера-ювелиры. Мини-патрон входит в категорию быстрозажимных. Изготавливается он главным образом из латуни и используется для фиксации инструментов с диаметром хвостовика — 0,1−4,5 мм.

Зубчато-венцовый

Классический, относится к зажимным устройствам кулачкового или цангового типа. В них зажимаются инструменты с круглым хвостовиком и цилиндрические заготовки для дальнейшей обработки. Главные элементы зажимных кулачковых зажимов следующие:

  • Цилиндрический корпус.
  • Регулировочное кольцо или гильза, которая вращается на внешней поверхности корпуса.
  • Цанга или кулачковый механизм во внутренней части корпуса.

Способы крепления

Патрон на валу у дрели электрической или ручной крепится двумя способами — конусное соединение и резьба, так что разновидностей здесь минимум. На практике встречаются устройства с метрической или дюймовой резьбой, а на корпусе изделия, даже самого малогабаритного обязательно присутствует маркировка.

Например, обозначение такого вида 1,5-15М13х1,2 расшифровывается так:

  • 1,5—15 — это диаметр хвостовой части режущего инструмента в миллиметрах;
  • М13 — резьба метрическая с диаметром 13 мм;
  • 1,2 — шаг резьбы.

При использовании резьбы в дюймах — UNF и указывается диаметр: 1/2”. Этот вид соединения считается международным и применяется во всех инструментах зарубежных производителей. Для особой надежности на вал ставят стопор, в виде винта на левой резьбе — это надо учитывать, когда путаетесь, как разобрать патрон импортной дрели. Выкручивать его необходимо только по часовой стрелке.

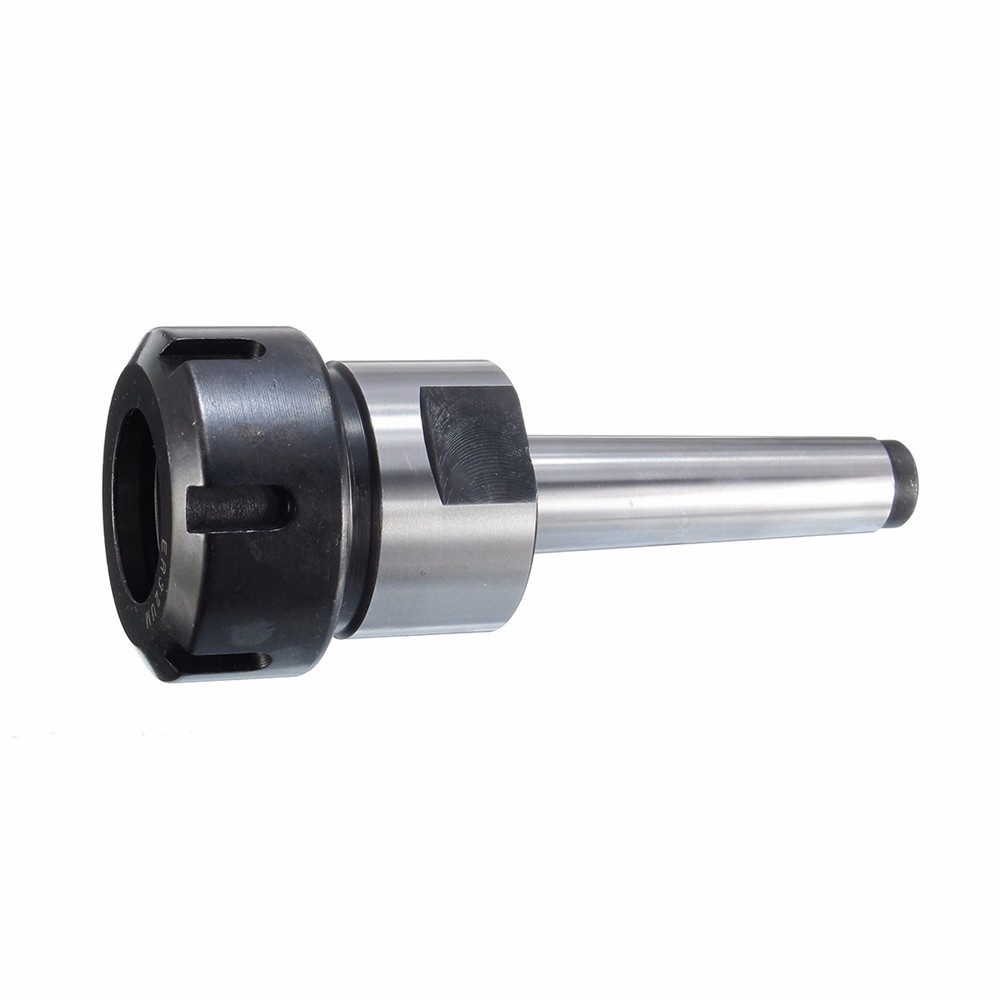

Во втором способе используется конус Морзе, который сегодня чаще называют конус инструментальный. Вал имеет на конце конусную часть, на которую насаживается устройство, при этом надо приложить небольшое усилие для плотного соединения. Маркировка такая: В10, где буква указывает на применение конуса, а цифра — диаметр хвостовой части режущего инструмента. Такой вид крепления распространен у шуруповертов.

Конус Морзе

Некоторые дрели оснащены переходником (адаптером) для зажимного механизма, что позволяет проводить сверление с максимальной точностью.

Разбор дрели с конусом Морзе

Существуют модели дрели, в которых используется патрон не с кулачками (кулачковый патрон), а с резьбовым соединением (или конус Морзе). Для него можно подобрать переходник, либо продолжать работать с таким конусом – все зависит от предпочтений. Для того чтобы провести ремонт дрели или шуруповерта, важно определиться, какой патрон. Внешний вид у них похож, поэтому смотреть нужно на маркировку, которая выбита на поверхности детали. Если на патроне размещена маркировка с буквой В – это устройство с конусом Морзе. В таком случае снять патрон можно при помощи выколотки и слесарного молотка.

Также важно знать про резьбовой патрон то, что он бывает 2 видов: дюймовый (характерен для моделей иностранного производства) и метрический (производится российскими производителями).

В каждой советской электродрели, шуруповерте есть зажимной сверлильный патрон с левой резьбой, иногда нужна разборка, если заклинил самозажимной конусный вал, или следует достать насадку станка, сменить винт, отремонтировать или застряло крепление. В том числе дрель нуждается в правильном использовании и своевременной профилактике.

С помощью этого инструмента, можно сверлить:

  • Пластик;
  • Кафель;
  • Дерево;
  • Бетон;
  • Металл;
  • Кирпич и другие материалы.

Чаще всего в бытовых условиях пользуются ударно-вращательной дрелью. В ее состав входит патрон системы SDS, которую придумала компания Bosch. Для такой системы не характерна особая точность. Для более четкого сверления, существуют переходники, которые состоят из кулачковых патронов.

Как поменять?

Конус Морзе в основном используется на оборудовании машиностроительных предприятий. Но некоторые производители оснащают такой конструкцией и ручные дрели, перфораторы для частного, домашнего использования. Маркируется конусный патрон буквой и цифрами. Например, В12, где В условно обозначает наименование конуса, а число 12 – размер диаметра хвостовика рабочего элемента, например, сверла.

Эти показатели следует обязательно учитывать при замене.

Чтобы сменить такой патрон, нужно сбить его с дрели молотком или специальным съемником. Новое изделие устанавливается путем насадки его тыльной стороны на конусный вал.

Зубчато-венцовый патрон применяют при изготовлении не только домашних, но и профессиональных строительных дрелей, рассчитанных на серьезные нагрузки и длительный срок эксплуатации. Когда важна бесперебойная, практически безостановочная работа инструмента в течение нескольких часов – при сборке различных строительных конструкций, мебели, станков. Поэтому он предусматривает быструю замену, чтобы рабочие не теряли на это много времени. Нужно лишь открутить вал изношенного механизма с вмонтированного в корпус дрели штифта и вкрутить на его место новый патрон.

Быстрозажимной патрон меняется быстрее всего. Ориентируясь по указателям на корпусе, требуется только зафиксировать рукой его верхнюю часть и провернуть нижнюю до получения характерного щелчка.

Новое изделие монтируется в обратном порядке – насаживается на шлицы и зажимается путем поворота фиксирующей муфты.



Как снять быстрозажимной патрон с дрели резьбовой

Особенностью резьбового соединения патрона с валом является левая резьба фиксирующего винта. Это сделано для того, чтобы, вращая сверло и «вгрызаясь» в материал, вал одновременно затягивал туже крепление патрона. Следовательно, ответ на вопрос, как снять самозажимной патрон с дрели такого типа, простой – необходимо вращать патрон, жестко удерживая корпус, по часовой стрелке.

Обычно простого вращения не хватает, приходится постукивать по месту соединения, чтобы сильно затянутая резьба немного разошлась и дала возможность свободно прокрутить соединение.

Более детально процесс того, как снять самозажимной патрон с дрели, показан в видео.

  1. Поскольку внутри патрона находится фиксирующий винт, к нему надо получить доступ. Для этого губки (кулачки) патрона разводятся максимально широко, внутрь вставляется отвертка. Движениями по часовой стрелке его выкручивают из гнезда. Сходу определить тип шляпки нельзя, поэтому надо вначале подсветить внутрь патрона и, скорее всего, попробовать две-три разных биты отвертки.
  2. После удаления винта патрон легко свинчивается с вала.

В некоторых моделях фиксирующего винта нет. Тогда патрон просто свинчивается, но усилий придется приложить больше. Необходимо закрепить ключ или другую удобную для работы деталь в губках, а с помощью рожкового ключа зафиксировать вал.

Далее инструменты вращаем в разные стороны (как показано на фото).

Очень помогает в работе WD40 – им сбрызгивают и вал, и фиксирующий винт внутри патрона. Особенно это полезно, если шляпка винта забилась и ее тип (крестовой, прямой шлиц) не определяется. После обработки WD40 шлицы легко очищаются, а резьба идет лучше.

Резьбовое соединение

Разбирать такую конструкцию надо в таком порядке.

  1. Аккуратно производим откручивание стопорного винта.
  2. Выкручиваем патрон против часовой стрелки, если резьба затянута на совесть, зажимаем вал инструмента в тиски. Для откручивания используется газовый ключ. Потом снимаем устройство и осматриваем его на предмет целостности и исправности.
  3. Если сверло заклинило в губках, то наносим не сильные, но точные удары молотком с помощью выколотки по кулачкам сверху.

Установку осуществляем в обратном порядке. При закручивании нового устройства вал надо фиксировать от проворачивания свободной рукой. Последним закручиваем стопорное устройство. В помощь домашним умельцам видео:

Соединение конусом

Снять патрон с конусной части вала довольно легко. В комплекте дрели должно быть специальное приспособление для этих целей, но многие опытные мастера пользуются таким методом: переворачивают инструмент сверлом вниз, закрепляют его и равномерными ударами молотком по тыльной стороне приспособление выбивается с вала.

После демонтажа надо отшлифовать конусные поверхности при помощи наждачного полотна, если есть задиры поверхности, то удалите их напильником. Новый патрон устанавливается на место еще проще — ударами киянки поверху он усаживается плотно на место соединения.

Пользователям необходимо помнить, что удаление сверла или другой насадки, когда их заклинило в патроне, требует определенных навыков и умения обращаться со слесарными инструментами, но в любом случае надо демонтировать устройство. Если же патрон на дрели вышел из строя, то его надо заменить.

Проблемы патронного механизма

В современных моделях дрели, таких, как Интерскол или Макита, закрепление сверла или других насадок осуществляется патроном с кулачковым механизмом: 3 или 4 кулачка надежно удерживают режущий инструмент, перемещаться они могут только вдоль оси вала дрели. Быстрозажимной патрон регулируется вручную, более сложные конструкции, применяемые в современных дрелях – при помощи ключа.

Во время работы может появиться биение зажатой биты, причиной является износ кулачков во время длительной эксплуатации. Ремонт инструмента производится следующим образом: надо снять устройство с вала, такие же действия необходимы при заклинивании сверла, потому что удалить его можно только после полной разборки патронной части изделия.

Встречается и такая неисправность: патрон проворачивается относительно вала инструмента. Причина такого поведения — повреждение резьбовой части крепления устройства, или у посадочного конуса возникло проседание. Выход из создавшегося положения — поменять патрон на исправный аналог.

Инструмент для проведения работ

Замена патрона дрели производится легко, если вы знаете конструкцию этого узла и методы его крепления. Для проведения ремонта вам понадобится простой набор инструмента:

  • слесарные тиски, можно использовать не стандартные, а уменьшенный вариант для домашних нужд;
  • молоток стальной;
  • столярная киянка;
  • плоскогубцы или пассатижи;
  • трубный ключ среднего размера;
  • набор гаечных ключей;
  • штангенциркуль;
  • отвертка;
  • напильник;
  • наждачная бумага для шлифования.

В перечне указан минимальный набор, бывают ситуации, когда могут потребоваться и другие слесарные приспособления.

Как открыть патрон дрели?

Назначение патрона на дрели – надежное крепление сверла или других насадок (строительного миксера, шлифовального круга и т. д.). Фиксацию осуществляют три механических «пальца», которые сводятся и разводятся при помощи резьбового механизма.

Существуют две основные разновидности патрона:

  • Бесключевая разновидность. Чтобы открыть такую конструкцию, достаточно обхватить корпус пальцами и, включив обратное вращение, коротко нажать на курок инструмента. Дрель сама провернет вал, разведя «пальцы», фиксирующие сверло. Такой патрон проще в работе, но надежность фиксации инструмента будет несколько ниже.
  • Разновидность, оснащенная ключом. Ключ – устройство Т-образной формы, на одном из концов которого размещена зубчатая шестерня конической формы. Два других конца служат рукоятью для вращения. Чтобы раскрутить или закрутить патрон, ключ вставляют в отверстие на корпусе и вращают, удерживая корпус другой рукой.

Как правило, ключ входит в комплект поставки электроинструмента. Он либо лежит в коробке, либо прикреплен к шнуру питания специальным креплением.

Демонтаж резьбового патрона


Чтобы его снять понадобится отвертка. Ей выворачивается винт, вкрученный в шпиндель инструмента и установленный внутри изделия. После чего он скручивается со шпинделя. Как уже упоминалось выше, внутренний винт отличается левой резьбой, следовательно, крутится он по часовой стрелке. Правда, патрон откручивается против часовой стрелки, поскольку у него, наоборот, правая резьба.

В случае если винт не хочет откручиваться, постучите по нему через отвертку молотком. Сложностей с патроном возникнуть не должно, он выкручивается легко. Хотя при появлении трудностей можно использовать гаечный рожковый и газовый ключи. Первым крепите на дрели шпиндель, а последним — обхватываете патрон.

Помимо этого, когда у патрона функционируют зажимные кулачки, можно устанавливать более толстый шестигранник для его выворачивания. Также нужно закрепить с помощью рожкового ключа шпиндель. На большинстве современных дрелях, работающих от аккумулятора, для крепления дрели дополнительных приспособлений не требуется. Однако сменить на них патрон очень тяжело.

Когда и это не помогает его снять, разбирается корпус инструмента. Таким образом, удается дотянуться до шпинделя, поскольку в собранном виде он скрыт. Затем все собирается обратно, но уже без использования ключей.

Что делать, если в процессе замены испортили внутренний винт? В этой ситуации лучше приобрести адаптер под патрон для перфоратора кулачкового типа, поскольку вместе с ним в комплекте идет винт.

Как заменить конусный экземпляр?

Трудностей при извлечении элемента, вмонтированного на конус вала, появиться не должно. Можно воспользоваться специальным приспособлением, которое применяется для замены подшипников.

Но проще всего поставить инструмент вертикально, сверло при этом будет смотреть вниз. Затем нужно постучать аккуратно по всей поверхности молотком, пока патрон не выбьется из зацепления. При необходимости выполняется ее шлифовка. Новая деталь вставляется легкими ударами сверху.

Что делать, если потерян ключ?

Если ключ пропал, снять сверло будет довольно сложно. Самый простой вариант – справиться с проблемой грубой силой. Части зажимного устройства удерживают правой и левой рукой и вращают в противоположных направлениях. Однако если патрон затянут слишком сильно или дрелью долго пользовались, открутить резьбу вряд ли удастся.

При работе части электроинструмента нагреваются, и металл расширяется. Это приводит к заклиниванию. Чтобы отпустить патрон было легче, дождитесь, пока инструмент полностью остынет.

Чтобы усилить прилагаемое воздействие, пользуются различными инструментами или самодельными приспособлениями. Вот несколько способов:

    • Опытные мастера ослабляют крепление патрона несколькими касательными ударами ребром правой ладони. Дрель при этом удерживается левой рукой в положении сверлом от себя. Недостаток метода – с непривычки можно травмировать ладонь. Да и с туго затянутым (а тем более поведенным или заклинившим) механизмом таким путем не управиться.

    • Подбирают металлический вал, диаметр которого позволяет вставить его в отверстие на патроне. В этом качестве можно использовать гвоздь, старое сверло, шпильку. Главное, чтобы металл был достаточно прочным и не гнулся от приложенного усилия. Отвертку вводят в прорезь патрона и действуют ею как рычагом (опора при этом идет на вал). Достаточно слегка отпустить резьбу, и можно вытащить сверло, раскрутив механизм руками.

  • Патрон зажимают в тиски или плотно удерживают газовым ключом. Вал вставляют в отверстие, а затем, приложив мускульное усилие, раскручивают или закручивают механизм.

Второй способ может помочь, если патрон забился частицами стружки. Тогда его корпус зажимают в тиски, а по рычагу слегка постукивают молотком. Вибрация вызывает смещение деталей, и механизм расклинивается.

Эффективность описанных народных способов существенно меньше, чем при использовании заводской вертушки. Но раз или два затянуть или ослабить фиксирующий механизм таким способом удается. Закончив работу, нужно приобрести новый ключ в магазине.

Как снять и разобрать патрон электродрели

Даже маленький, незначительный ремонт, потребует правильной разборки конструкции. На сегодняшний день существует всего два механизма крепления на рабочий вал, поэтому процесс выполнения демонтажных работ может варьироваться.

При резьбовом способе крепление разбирать конструкцию необходимо в следующем порядке:

  • заглубить кулачки внутрь корпуса и максимально их развести;
  • выполнить раскручивание фиксирующего винта, расположенного в центральной донной части устройства. Крепежи с левой резьбой нужно крутить по часовой стрелке;
  • при помощи рожкового ключа, надетого на вал, осуществляется откручивание устройства.

При отсутствии лысок выполняется разборка корпуса, а также последующая фиксации роторного вала в тисках. Целесообразно откручивать элемент при помощи газового ключа.

Наиболее популярным и часто используемым в современном инструменте является конусное соединение. Помимо исключительной прочности конусного соединения, такой вариант при правильном подходе можно достаточно легко самостоятельно разъединить. С этой цельюпредварительно выполняется отстукивание корпуса по кругу, после чего осуществляется сбивание элемента с вала при помощи резкого и точного удара в заднюю часть вала.

После того, как патрон будет снят, необходимо правильно определить тип неисправности. Самостоятельно выполнить ремонт можно при отсутствии значительных повреждений деталей и заклинивании, вызванном металлической стружкой, попавшей внутрь смежных деталей. Как правило, восстановить работоспособность при таком варианте поломки позволяет промывка элементов в масле или керосине при помощи мягкой некрупной кисти. После такого способа очистки производится сборка в обратной последовательности.

Наиболее часто владельцы активно используемого инструмента сталкиваются с целым рядом неисправностей, вызванных износом, а также повреждением, которое претерпели резьбовые или зубчатые части. Незначительные локальные повреждения такого типадостаточно легко устраняются при помощи шлифовки. С этой целью рекомендуется применять надфиль или стандартную шлифовальную шкуру. В наиболее сложных случаях поломок чаще всего требуется полная замена вышедшего из строя патрона.

Замена патрона дрели своими руками

Существует несколько наиболее часто встречающихся проблем, которые могут наблюдаться в процессе эксплуатации инструмента, и потребуют замены патрона:

  • достаточно часто наблюдется падение закрепленного элемента. Такая проблема встречается не только на старых инструментах, но и на абсолютно новых моделях, которые характеризуются конусным креплением кулачковой детали. Как правило, падение детали сопровождает процесс высверливания глубоких отверстий. В этом случае при подъёме сверла и освобождение его от скопившейся стружки, с конуса спадает патрон. Решить такую проблему можно посредством повышения натяга конусного сопряжения. С этой целью нужно нагреть патрон в масле до температурных показателей в 110оС, а затем насадить его на фиксирующую часть холодного инструмента;

  • если при выполнении работ, сопровождающихся выделением значительного количества пыли, стружки или грязи заклинивает зажимные губы, то нужно выполнить правильную разборку патрона, а затем аккуратно, но максимально тщательно очистить и промыть все движущиеся, рабочие элементы. Перед тем, как собрать деталь, очень важно произвести внутреннюю смазку при помощи кисти и литола. Хороший результат даёт использование самодельного защитного кожуха, предотвращающего засорение рабочих частей;
  • если в процессе сверления наблюдается биение патрона, то причиной может быть значительная изношенность посадочного конуса. Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене. При необходимости выполняется полная замена разбитого патрона.

Сборка разобранной детали осуществляется в обратном разборке порядке, с соблюдением правил крепления на инструменте.

Источники

  • https://instanko.ru/elektroinstrument/kak-snyat-patron-s-dreli.html
  • https://tehnika.expert/dlya-remonta/drel/kak-snyat-patron.html
  • https://stroy-podskazka.ru/drel/kak-snyat-i-pomenyat-patron/
  • https://stroy-okey.ru/house/instrument/kak-snjat-patron-s-dreli/
  • https://mschistota.ru/sovety/otkrutit-drel-bez-klyucha.html
  • https://stanok.guru/oborudovanie/dreli/kak-snimat-patron-s-dreli-metody-krepleniya-i-demontazha.html
  • https://DachaDecor.ru/sadoviy-inventar/kak-pravilno-razobrat-i-otremontirovat-patron-dlya-dreli

Как снять патрон с конуса морзе

Для большей функциональности дрели и шуруповерты сейчас снабжаются зажимным патроном. Это устройство позволит зажать любой инструмент, имеющий цилиндрический или гранёный хвостовик, неважно сверло это или бита для шуруповерта. Наиболее часто используются трехкулачковые самоцентрирующие патроны.

Но как и любое механическое устройство кулачковый патрон может выйти из строя, кроме того иногда возникает ситуация когда патрон нужно заменить для установки другой оснастки. Часто эта ситуация возникает при использовании в качестве дрели перфоратора или при работе с миниатюрными свёрлами, хвостовики которых невозможно зажать обычным патроном.

В нашей статье мы опишем, как закреплён патрон на рабочем вале инструмента, и каким образом его правильно демонтировать.

Виды крепления патронов

Существует три основных вида фиксации патрона на валу:

1. Конус Морзе, маркируется литерой «В» с цифрой, указывающей на его размер. В последнее время встречается только на машиностроительном производстве, но, тем не менее, достаточно надёжный способ фиксации.

2. Резьбовое крепление. Маркируется обозначением резьбы в дюймах или метрических единицах с указанием размерности. Резьба направлена в обратную сторону от направления вращения, это позволяет избежать разбалтыванию и скручиванию при работе.

Маркировка на патроне. Литера Z на верхнем кольце и размерность, в дюймах, на центральном.

Наиболее часто в бытовых инструментах встречается именно резьбовая сборка на дополнительном винтовом креплении, это связано с достаточной надёжностью и простотой устройства этих устройств. К тому же такой патрон гораздо легче снять в бытовых условиях.

Нужно отдельно отметить и быстросъёмные зажимные устройства, получившие широкое распространение в последнее время. Обычно этот тип устройств устанавливается на универсальные ударные дрели и перфораторы. Для быстрой смены оснастки. В этом случае патрон объединён с устройством фиксации на валу шлицевого типа.

Снятие патрона с дрели

В первую очередь обратимся к быстросъёмному патрону. Для того чтобы снять это устройство достаточно просто зажать верхнее кольцо зажимного устройства и провернуть нижнее кольцо до щелчка. Обычно границы поворота показаны на самом патроне.

Как видно на фото, на дрели установлено зажимное устройство шплинтового типа для фиксации бура. Ниже лежит подготовленный к замене трехкулачковый патрон.

Зафиксировав верхнее кольцо с маркировкой, с силой проворачиваем нижнее кольцо с линией до обозначения снятого устройства. После чего устройство легко снимается по направлению оси вала. На кулачковом патроне изначально выставлено разомкнутое положение. Если нет, то достаточно провернуть нижнюю часть по отношению к верхнему кольцу до щелчка.

Одеваем патрон на вал, зажимаем верхнее кольцо и прокручиваем нижнюю часть до щелчка, патрон зафиксирован на валу и готов к работе.

На фото отчётливо видна граница быстросъёмного устройства и самого патрона. Для того чтобы снять сам патрон, нам потребуется отвёртка или ключ-шестигранник.

Тут видно кулачки патрона, опущенные до крайнего положения. И на самом дне гнезда виден осевой винт под шлицевую отвёртку. Этот винт и нужно будет выкрутить для того чтобы снять зажимной патрон зафиксированный на валу.
Вот, например патрон, жёстко зафиксированный на валу

В этом случае для его съёма потребуется крестовая отвёртка.
Нужно отметить, что нередко встречаются и винты под ключ-шестигранник.

Снятие патрона на резьбе, с обратным винтом

Для того чтобы снять патрон с оси нам необходимо в первую очередь выкрутить центральный винт. Для того чтобы получить к нему доступ нужно раздвинуть кулачки до упора. После чего вставить внутрь гайковёрт или отвёртку резким движением «сдернуть» его. Резьба винта левого направления. Сам винт залит герметиком, и его очень сложно провернуть.

Кроме того нужно отметить что в работе стоит использовать качественный инструмент. При работе китайской отвёрткой у меня просто сорвало шлиц. При этом сам винт остался в нетронутом положении. Помог только удар по винту, после чего головка стронулась с места и процесс пошёл. После выкручивания винта нужно снять сам корпус патрона.

Затем нужно скрутить сам патрон с резьбы. В этом случае резьба правая, обратная винту. Очень сложно сорвать резьбу, так как при работе она «прикипает». Требуется значительное приложение усилий, но процесс можно ускорить.

В этом случае можно использовать ключ-шестигранник, зажатый в патроне. Это позволит удлинить рычаг, а при наличии «реверса» использовать сам инструмент. Для использования инструмента нужно либо зажать шестигранник в тисках, и включить его, либо ударить им по столу при вращении на небольших оборотах.

Снятие патрона с конусом Морзе

В этом случае вам потребуется выколотка и молоток. В роли выколотки можно использовать П-образный съёмник, с клиновидными в плане лапами. Его необходимо установить так, чтобы ось конуса проходила между лапами, после чего аккуратно вбивать его между патроном и дрелью. Входя внутрь съёмник должен выдавить патрон с конуса.

На фото трехкулачковые патроны разного типа и конусы Морзе нескольких размеров.

В качестве съёмника можно использовать рожковый ключ или любое другое приспособление позволяющее воздействовать на патрон в осевом направлении.

Стоит отметить, что все действия по демонтажу патронов, особенно с конусом Морзе стоит проводить крайне аккуратно. Так как излишняя торопливость может привести к повреждению корпуса дрели или травме.

Установка патрона

Установка производится в обратном порядке. В случае с резьбовой фиксацией сначала нужно накрутить корпус патрона на резьбу. Затем завинтить контрольный винт. Перед этим желательно капнуть на него немного герметика. Для дополнительной фиксации.

Установка зажимного патрона на конус Морзе, проста и незамысловата.

Нужно вставить конус в гнездо и резко ударить по нему. После насаживания проверить фиксацию. В дальнейшем при работе конус осядет ещё больше.

В инструментах любого домашнего мастера обязательно должна присутствовать дрель. Правда, иногда появляется необходимость снятия с нее патрона. Как правило, возникает такая проблема при поломке прибора.

Выполнить эту задачу сможет любой умелец, разбирающийся хоть немного в технике. Но для человека, который никогда с этим не сталкивался, может стать большой проблемой. Чтобы легко удалить деталь с дрели, сначала нужно изучить принципы ее крепления, и лишь потом переходить к замене.

Классификация патронов

Существует несколько их разновидностей:

  • Быстрозажимные виды;
  • Цанговые SDS-устройства;
  • Кулачковые типы.

В быстрозажимных элементах сменить биту или сверло получится за секунды, не используя никаких дополнительных инструментов. Они делятся на одно- и двухмуфтовые виды.

В последнем варианте для прикрепления сверла одной рукой приходится удерживать муфту, а второй — винтить другую. В одномуфтовых патронах имеется система блокировки вала, срабатывающая при замене оснастки. Минус подобных изделий — низкая прочность фиксации сверл. Вдобавок применение пластмассовых деталей существенно увеличивает риск повреждения патрона.

На ударные дрели и перфораторы лучше ставить кулачковые патроны. Они являются более крепкими, поэтому их часто используют для работы в трудных условиях. В подобных изделиях не устанавливают пластмассовые элементы, да и крепление оснасток выполняется специальным ключом.

Еще встречаются цанговые SDS-патроны, которые были созданы в 70-х годах прошлого века. В хвостовике этой конструкции присутствуют две канавки, размер которых равен 10 мм.

В данной системе часть сверла приходится вкручивать в патрон на 40 мм. Фиксируется оно стопорными шариками. Кроме этого, в конструкции имеется 4 желобка, из них 2 являются фиксирующими, а остальные применяются для направляющих клиньев. Шпиндель прибора, оборудованного этой конструкцией, автоматически блокируется сразу после установки.

Способы крепления

В любом сверлильном инструменте патрон на валу фиксируется двумя методами: на конусе и с помощью резьбового крепления.

В последнем варианте на внутреннем канале и валу дрели имеется дюймовая или метрическая резьба. В такой ситуации при ремонте у многих часто появляется вопрос, как поменять патрон на дрели. Узнать тип резьбы и ее характеристики можно на корпусе. К примеру, если выбито 1-15М13х1,3, то значит:

  • М13 — диаметр метрической резьбы;
  • 1,3 — ее шаг;
  • 1 и 15 — максимальный и минимальный размер хвостовика сверла.

Когда применяется дюймовая резьба, маркируется обозначение UNF. Поэтому прежде чем поменять изделие, необходимо проверить соответствуют ли размеры крепления маркировке. Сейчас практически на всех дрелях имеется дюймовая резьба.

Для прочности соединения на валу внутри прибора монтируется стопорный винт. Он обладает левой резьбой, иначе говоря, откручивать его следует по часовой стрелке.

Другой вариант фиксации подразумевает применение конуса Морзе. Конец вала двигателя выполнен в виде конуса. Такой же конусной частью обладает и внутренней канал. Устанавливают патрон на конус вала. Данные элементы маркируются, как B 10, B 12, B 16, а еще B 18. Особенно подобный способ популярен в шуруповертах.

Демонтаж резьбового патрона

Чтобы его снять понадобится отвертка. Ей выворачивается винт, вкрученный в шпиндель инструмента и установленный внутри изделия. После чего он скручивается со шпинделя. Как уже упоминалось выше, внутренний винт отличается левой резьбой, следовательно, крутится он по часовой стрелке. Правда, патрон откручивается против часовой стрелки, поскольку у него, наоборот, правая резьба.

В случае если винт не хочет откручиваться, постучите по нему через отвертку молотком. Сложностей с патроном возникнуть не должно, он выкручивается легко. Хотя при появлении трудностей можно использовать гаечный рожковый и газовый ключи. Первым крепите на дрели шпиндель, а последним — обхватываете патрон.

Помимо этого, когда у патрона функционируют зажимные кулачки, можно устанавливать более толстый шестигранник для его выворачивания. Также нужно закрепить с помощью рожкового ключа шпиндель. На большинстве современных дрелях, работающих от аккумулятора, для крепления дрели дополнительных приспособлений не требуется. Однако сменить на них патрон очень тяжело.

Когда и это не помогает его снять, разбирается корпус инструмента. Таким образом, удается дотянуться до шпинделя, поскольку в собранном виде он скрыт. Затем все собирается обратно, но уже без использования ключей.

Что делать, если в процессе замены испортили внутренний винт? В этой ситуации лучше приобрести адаптер под патрон для перфоратора кулачкового типа, поскольку вместе с ним в комплекте идет винт.

Как заменить конусный экземпляр?

Трудностей при извлечении элемента, вмонтированного на конус вала, появиться не должно. Можно воспользоваться специальным приспособлением, которое применяется для замены подшипников.

Но проще всего поставить инструмент вертикально, сверло при этом будет смотреть вниз. Затем нужно постучать аккуратно по всей поверхности молотком, пока патрон не выбьется из зацепления. При необходимости выполняется ее шлифовка. Новая деталь вставляется легкими ударами сверху.

Смена сверла в дрели

Нередко из-за чрезмерной нагрузки или неправильного закрепления сверло способно заклинить патрон, обычным способом достать его уже не получится. Что же делать в этом случае? Сначала попробуйте просто охладить деталь. Довольно часто этого вполне достаточно, чтобы расслабить кулачки, и вытащить сверло.

Можно пойти и другим путем. Освободить заклинившую оснастку поможет постукивание по кулачкам. Для этого в тисках следует закрепить свободный край сверла и приложить деревянную планку к патрону. Именно через нее и выполняется постукивание. От вибрации патрон ослабит хватку, и сверло легко удастся извлечь. Причем такой метод подойдет владельцам быстрозажимного и классического крепежа.

Но порой снять инструмент без использования смазки невозможно. В особо сложных ситуациях, решить проблему удается только после погружения патрона в растительное или машинное масло. Держать изделие в жидкости необходимо около часа. Если сочетать методы, то извлечь застрявшее сверло получится намного быстрее.

Даже у самого надежного фирменного электроинструмента, такого как электродрель, перфоратор или шуруповерт, не говоря об инструменте китайского производства, со временем, в зависимости от интенсивности эксплуатации, изнашивается и начинает плохо держать сверла, биты, или заклинивать зажимной патрон.

Такая участь постигла и патрон моей электродрели, служащей верно уже более 12 лет. Проявляться неисправность начала с заклинивания, выражающегося в трудности вращения отжимного кольца. Вдобавок вовнутрь патрона при ремонте квартиры попала вода, и в направляющих пазах кулачков патрона появился налет ржавчины. Рабочие поверхности кулачков тоже износились. Хотя сверлильный патрон еще был рабочим, но менять сверла было крайне неудобно. Решил заменить его новым, и тут возник вопрос, а как снять патрон с вала дрели?

Способы крепления сверлильного патрона

Для того чтобы ответить на вопрос как снять сверлильный патрон нужно разобраться в существующих способах крепления патронов на валах дрелей и шуруповертов.

Применяются два способа закрепления зажимного патрона на электроинструменте. Первый способ предложил еще в 1864 году Стивен Морзе с помощью конуса. Морзе кстати является и изобретателем спирального сверла. Суть способа заключается в сопряжении двух поверхностей в виде вала и детали с отверстием, имеющих одинаковую конусность с углом в диапазоне от 1°25’43" до 1°30’26". В честь изобретателя этот способ крепления назвали конус Морзе, который изображен на фотографии ниже. Конус на фотографии имеет больший угол для наглядности.

Способ крепления на конусе Морзе широко распространен, так как является простым и достаточно надежным при нагрузках вдоль оси, как в дрелях и шуруповертах. Для крепления сверлильного патрона достаточно с небольшим усилием надеть его тыльной стороной на вал с конусом Морзе. Снимается патрон тоже просто, достаточно нанести удар по его корпусу вдоль оси в направлении места установки сверла молотком. Возможность быстро устанавливать и снимать инструмент в процессе работы является главным преимуществом крепления с помощью конуса Морзе.

Второй, более распространенный в настоящее время для крепления сверлильного патрона на валах электроинструмента, это резьбовой.

На конце вала, выходящего из дрели или шуруповерта, нарезана метрическая или дюймовая резьба и сверлильный патрон, как гайка до упора во фланец, накручивается на этот вал. Так как резьба правая, а при выполнении работ в основном патрон вращается по часовой стрелке, то он постоянно затягивается и тем самым обеспечивается надежное его крепление на инструменте.

Каким способом закреплен


сверлильный патрон на инструменте

Внешним осмотром электроинструмента, зачастую не удается определить, каким способом закреплен сверлильный патрон. Но если знать маркировку, то способ крепления будет определен даже при беглом взгляде на патрон.

Маркировка сверлильных патронов


крепящихся с помощью конуса Морзе

В соответствии с ГОСТ 9953-82 «Конусы инструментов укороченные. Основные размеры.» предусмотрено девять типоразмеров конусов Морзе для крепления сверлильных патронов: В7, В10, В12, В16, В18, В22, В24, В32 и В45. Чем число после буквы В больше, тем больше размер конуса.

Теперь и Вы с легкостью определите способ установки сверлильного патрона, изображенного на фотографии по нанесенной на нем маркировке. Очевидно, что данный патрон крепится с помощью конуса Морзе типоразмера В10. Для снятия с вала электроинструмента этого патрона понадобится сбить его молотком.

В маркировке перед В10 нанесены еще цифры 1-6. Они обозначают диапазон диаметров хвостовиков свёрл, которые позволяет зажимать патрон.

Маркировка сверлильных патронов


крепящихся с помощью резьбы

Для крепления сверлильного патрона на инструменте с помощью резьбы применяется как метрическая, так и дюймовая резьба. Патроны отечественного производителя, как правило, выпускаются с метрической резьбой, а импортного производителя всегда с дюймовой.

Сверлильный патрон с креплением посредством метрической резьбы обычно имеет на корпусе маркировку следующего вида: 1,5-13 М12×1,25. Числа 1,5-13, как Вы, наверное, уже догадались, означают диаметр хвостовиков сверл или другого инструмента, которые возможно зажать в данном патроне. Буква М обозначает, что резьба метрическая, числа 12 и 1,25 обозначают диаметр резьбы и шаг ее нитки соответственно. В настоящее время сверлильные патроны с креплением на метрической резьбе практически не встречаются, разве что такой патрон можно увидеть на старой ручной дрели советского производства.

В настоящее время рынок заполнен электроинструментом зарубежного производителя, и сверлильные патроны на нем, как правило, крепятся с помощью дюймовой резьбы.

Маркируются сверлильные патроны с дюймовой резьбой по такому же принципу, как и патроны с метрической резьбой. Например, 2-13 мм 1/2 –20 UNF, как на фотографии. Числа 2-13 обозначают диапазон зажимаемых диаметров хвостовиков сверл, 1/2 – диаметр резьбы в дюймах (для справки, один английский дюйм равен 2,54 см), 20 указывает на количество ниток резьбы на один дюйм (шаг резьбы).

Узнав правила маркировки сверлильных патронов, теперь Вы без труда определите способ его крепления на инструменте и сможете выбрать правильную технологию замены патрона. Маркировка также позволить приобрести взаимозаменяемый патрон в случае его износа или поломки на дрели или шуруповерте.

Какой по способу зажатия


сверлильный патрон для дрели лучше

В бытовых дрелях и шуруповертах обычно устанавливают один из видов по способу зажатия рабочего инструмента патронов, это с помощью ключа и быстрозажимные. Ключевые кулачковые патроны появились давно и хорошо знакомы любому домашнему мастеру. Быстрозажимные патроны стали применять совсем недавно, и они быстро завоевали большую популярность.

На фотографии слева Вы видите быстрозажимной патрон, а справа – ключевой с ключом. Существует мнение, что ключевой патрон лучше зажимает сверла, но из многолетнего опыта эксплуатации как ключевого патрона, так и быстрозажимного осмелюсь утверждать, что разницы никакой нет. Оба вида патронов зажимают с одинаковым успехом. Только удобство и скорость смены сверл в дрели с быстрозажимным патроном неоспоримы. Не нужен ключ, который вечно теряется при работе, если его не закрепить на дрели или не привязать к ней на веревке, для зажатия сверла нужно задействовать две руки.

Способ зажима патрона не связан со способом его крепления на валу дрели, поэтому если будете менять патрон с ключевым способом зажима, то советую установить вместо него патрон с быстрозажимным способом фиксации сверл.

Как открутить с дрели патрон


закрепленный с помощью резьбового соединения

Как правило, патроны, закрепленные с помощью резьбы на валу инструмента, дополнительно фиксируются еще и винтом с левой резьбой. Поэтому съем сверлильного патрона надо начинать с отвинчивания этого винта. Для того чтобы до винта добраться необходимо кулачки патрона на сколько это возможно утопить внутрь, как показано на фотографии.

На донышке патрона по центру должна показаться головка винта со шлицом под крестовую отвертку или звездочку. Чтобы винт при сверлении не откручивался, он установлен с левой резьбой. Поэтому откручивать винт надо, вращая отвертку по часовой стрелке. Винта может и не быть. В таком случае сразу приступают ко второму шагу – отвинчивания патрона.

Как открутить патрон с вала дрели или шуруповерта

Чтобы снять патрон с инструмента нужно зафиксировать вал и захватив патрон за корпус свинтить его, вращая против часовой стрелки, если смотреть со стороны кулачков. Главное сорвать патрон с мертвой точки, дальше он обычно легко откручивается.

Мне повезло, так как на круглом основании патрона имелись фаски, за которые хорошо можно было зацепиться рожковым ключом №19. В купленном на замену патроне таких выборок не было.

После захвата патрона рожковым ключом и одного резкого удара по ключу молотком даже без фиксации вала, как на фотографии, патрон стронулся с места. Но откручивался туго, и на это была своя причина. Пришлось продолжать скручивать его легкими ударами по ключу молотком.

Заглядывая внутрь патрона, я не заметил фиксирующий винт потому, что отверстие в головке под биту вида звездочка было забито грязью, которую всего лишь надо было удалить. Поэтому, откручивая патрон, я одновременно срывал резьбу фиксирующего винта, странно, что он не обломился.

Если фасок на основании патрона нет, то тогда нужно зажать в его губках шестигранный пруток или болт М10-12 с шестигранной головкой, на которую накинуть ключ и стукнуть по нему молотком. Если таким образом свинтить патрон не получится, то придется разбирать дрель, вынимать вал с патроном, зажимать его в тисках и скрутить. Вместо рожкового ключа можно воспользоваться трубным ключом, захватив патрон за внешнюю часть корпуса.

Как навинтить патрон на вал дрели или шуруповерта

Найти новый винт с левой резьбой не получилось, потому что их применяют только в исключительных случаях. Попробовал закрутить вин на место в вал дрели, закрутился без проблем и держался, к моему удивлению, крепко.

Для более удобной затяжки и в дальнейшем откручивания решил прорезать с помощью ножовки по металлу в головке винта шлиц под плоскую отвертку. Для того, чтобы не испортить уже подпорченную резьбу, перед зажимом винта в тиски, обернул резьбу кусочком кожи.

Заблаговременно был куплен такого же типа сверлильный быстрозажимной патрон. Установить его на дрель не представляло никаких трудностей. Навинчивается по часовой стрелке, как обыкновенная гайка на болт. Достаточно слегка патрон наживить на резьбу вала и придерживая слегка патрон за корпус включить дрель. Когда патрон накрутится до упора, отпустить его и выключить дрель.

Далее нужно разжать кулачки патрона и завинтить фиксирующий винт. Теперь дрель отремонтирована и опять готова к работе. Пробное сверление показало, что дрель стала работать как новая, патрон держится крепко, сверло легко и надежно зажимается.

Как снять с дрели патрон с конусом

Среди домашних мастеров наиболее распространены патроны для дрели двух видов — ключевые (зубчато-венцовые) и быстрозажимные (БЗП). Особенности эксплуатации именно этих патронов мы попробуем разобрать в данной статье и всесторонне осветить все основные нюансы и сложности работы с ними.

Наиболее распространенными для бытовых дрелей и шуруповертов являются зубчато-венцовые и быстрозажимные патроны

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

  • зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
  • быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Конструкция и особенности зубчато-венцового патрона

Классический патрон для дрели относится к зажимным устройствам цангового или кулачкового типа. В них можно зажимать не только различные инструменты с круглым хвостовиком, но и заготовки цилиндрической формы для их дальнейшей обработки. Основными элементами конструкции зажимных кулачковых патронов являются:

  • корпус цилиндрической формы;
  • регулировочное кольцо или гильза, вращающиеся на внешней поверхности корпуса;
  • кулачковый механизм или цанга, установленные во внутренней части корпуса устройства.

Конструкция кулачкового (зубчато-венцового) патрона с ключом

В свою очередь цанговый механизм, элементы которого изготавливаются из закаленной стали, состоит из трех абсолютно одинаковых кулачков, которые при вращении регулировочного кольца или гильзы одновременно приближаются друг к другу, тем самым обеспечивая надежный зажим хвостовика инструмента. В первых моделях патронов для механических дрелей кулачки цанги сходились за счет вращения регулировочного колеса, сейчас для этого используется регулировочная гильза.

Одной стороной патроны для дрели устанавливаются на вал используемого оборудования, а с другой в них вставляется инструмент, при помощи которого будет выполняться обработка. Зажимные кулачковые патроны используются преимущественно для фиксации в них следующих инструментов:

  • сверл;
  • фрез;
  • метчиков с хвостовиками небольшого диаметра.

Кулачковый патрон дрели предназначен для зажима насадок с цилиндрическим или шестигранным хвостовиком

Как снять патрон с резьбовым соединением

Вопрос о том, как снять патрон с дрели, который фиксируется на ней при помощи резьбового соединения, возникает у домашних мастеров достаточно часто. Снимать такой зажим надо с учетом того, что он установлен при помощи нестандартной левой резьбы.

Резьбовой элемент зажимного устройства находится в его внутренней части, поэтому необходимо сначала максимально раздвинуть зажимные кулачки, что обеспечит доступ к фиксирующему винту, который откручивается при помощи обычной крестовой отвертки. В дрелях без такого винта патрон просто скручивается с их вала без проведения вышеописанных подготовительных работ.

Головка фиксирующего винта может быть крестообразной, с прямым шлицом, под шестигранник или даже «звездочкой»

Винт с левой резьбой, при помощи которого на дрели фиксируется резьбовой патрон, может со временем изнашиваться. Чтобы восстановить надежность такого соединения, можно выполнить следующие действия:

  • вставить крестовую отвертку в головку винта патрона на дрели;
  • легкими ударами молотка углубить винт в резьбовое отверстие.

Такие действия не нанесут вреда крепежному узлу дрели, но позволят фиксировать на ней зажимное устройство более точно и надежно.

Замена патрона резьбового типа на дрели может быть выполнена и при помощи ключа на 14, что значительно облегчает данный процесс. Чтобы не совершить ошибок, когда вы соберетесь разбирать патрон данного типа, можно предварительно познакомиться с теоретическим материалом на данную тему и просмотреть соответствующее видео.

Замена и разборка патрона на дрели

В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:

  • с конусным соединением;
  • с резьбой.

Патроны, для установки на дрель которых используется резьба, снимаются и фиксируются по вышеописанной схеме. При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена. Маркироваться такие зажимные патроны могут следующим образом:

Маркировка резьбового патрона

Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.

С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:

Маркировка патрона с конусом Морзе

Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.

Снятие с дрели патрона конусного типа выполняется так же просто, как и его установка. Для того чтобы выполнить такую процедуру, необходимо просто выбить зажимное устройство из посадочного отверстия дрели, для чего используется обычный молоток. С подробностями установки и снятия конусного патрона электрической дрели также можно познакомиться, просмотрев соответствующее видео.

На советских дрелях патрон с конусным креплением просто выбивался, конструкция редуктора позволяла подобные грубости. Для снятия патрона современных моделей нужно использовать съемники или специальные приспособления

Как разобрать патрон шуруповерта или дрели? Такую процедуру необходимо периодически выполнять для технического обслуживания устройства (чистки и смазки всех его внутренних элементов), а также его мелкого ремонта. Это позволяет значительно продлить срок службы патрона.

При разборке патрона следует учитывать, к какому типу он относится. Ориентируясь на инструкции или видео, надо выполнять все действия по разборке такого устройства максимально аккуратно, чтобы не повредить его составные элементы. После того как все процедуры по техническому обслуживанию или ремонту элементов патрона для дрели выполнены, следует выполнить его сборку в обратной последовательности.

Если конструктивные элементы сильно изношены и восстановить их не представляется возможным, лучше заменить весь механизм, что обойдется значительно дешевле, чем его ремонт.

Достаточно часто при эксплуатации дрелей возникает износ различных конструктивных деталей. Одной из таковых деталей является патрон, при износе которого наблюдается ряд разнообразных проблем. Зачастую проявляется износ патрона в виде ненадежной фиксации сменных насадок для дрели. Чтобы исключить такую неисправность, потребуется выполнить демонтаж изделия, а также осуществить его замену или ремонт. Как можно снять патрон с дрели, целесообразно рассмотреть более подробно.

Зачем это нужно

У каждой дрели в конструкции имеется очень важная деталь, которая позволяет надежно фиксировать насадки для проведения соответствующих работ. Принцип работы патрона основывается на кулачковом механизме, то есть фиксация рабочих насадок осуществляется посредством фиксации между тремя/четырьмя кулачками. Кулачки имеют форму конуса, и движутся только в одном продольном направлении.

Демонтаж и разборка патрона дрели требуются не только тогда, когда в данном устройстве происходит заклинивание сверла или биты. Часто мастера стремятся расширить функционал своей дрели, что также является причиной для демонтажа изделия. Патроны подразделяются на два основных вида: ключевые и быстрозажимные. Быстрозажимные устройства не подлежат ремонту, поэтому при их неисправности, требуется замена. Ключевые или кулачковые устройства подлежат ремонту в зависимости от вида поломок.

Ремонт ключевого патрона может потребоваться, если осуществляется ненадежное крепление сверла. Для обеспечения надежной фиксации потребуется разобрать патрон и очистить кулачки от загрязнений. Если кулачки не имеют признаков повреждений, то их следует смазать смазочным материалом, после чего установить обратно на дрель.

Как снять и заменить резьбовой патрон

О том, как осуществить замену патрона на дрели, знают далеко не все владельцы таковых инструментов. Но рано или поздно приходит время, когда изделие дает сбой, в результате чего требуется раскрутить устройство для его замены или ремонта. Как это сделать, узнаем далее.

Резьбовой патрон имеет простую конструкцию фиксирующего устройства. Для его демонтажа потребуется воспользоваться крестовой отверткой, а иногда и плоской. Чтобы уточнить, какая отвертка потребуется, следует кулачки изделия спрятать внутрь. Внутри будет видна головка фиксирующего элемента, который и следует выкручивать по направлению часовой стрелки.

После того, как крепежный винт будет выкручен, можно приступать к демонтажу самого устройства. Для его снятия нужно раскрутить изделие по направлению против часовой стрелки. Если вручную выкрутить изделие не удается, то можно зафиксировать инструмент в тисках, после чего воспользоваться сантехническим ключом. Таким простым способом демонтируются резьбовые патроны с дрелей или шуруповертов.

Резьбовое крепление – подразумевает наличие на дрели метрической или дюймовой резьбы. При покупке нового патрона важно знать такие сведения, как диаметр резьбы, а также шаг. Такая информация обычно указывается на корпусе патрона. Замена изделия осуществляется в порядке обратном снятию.

Снятие и замена конусного патрона

Теперь рассмотрим, как снять патрон конусного типа с дрели. Такие изделия называют еще конус Морзе, в честь основателя. Обычно демонтаж таких вариантов не вызывает трудностей, но для снятия потребуется воспользоваться специальным приспособлением. С его помощью можно легко и просто снять конусный патрон с дрели.

Если даже такого приспособления нет, то можно обойтись и без него. Процесс демонтажа заключается в выполнении следующих действий:

  1. Осуществляется надежная фиксация инструмента в вертикальном положении, чтобы сверло было направлено вниз.
  2. Используя молоток, необходимо наносить легкие удары по всей поверхности устройства, чтобы осуществить его выход из зацепления.
  3. Выбивание осуществляется до момента полного извлечения устройства из конуса.

После извлечения осуществляется его замена на новый. Делается это путем набивания изделия с помощью киянки и молотка на место. Замена чаще всего осуществляться в случае повреждения одного из кулачков или пружинок.

Как достать сверло из поврежденного патрона

Очень часто приходится сталкиваться с такой ситуацией, когда сверло намертво заклинивает в патроне дрели. Возникает только один вопрос, каким образом его достать? Чтобы не осуществлять демонтаж устройства, вынуть заклинившее сверло следует таким образом:

  1. Сверло следует зажать в тисках в горизонтальном положении, что позволит предотвратить его поломку.
  2. Зафиксировать корпус дрели в неподвижном состоянии.
  3. Взять молоточек, после чего простучать по поверхности патрона легкими ударами.
  4. Если проблема не решается, то удары наносятся более резкие, но не сильные, чтобы не повредить изделие.
  5. Удары нужно наносить непосредственно по касательной к гильзе, и продолжать до тех пор, пока не произойдет выдвижение хвостовика насадки из кулачков.

Извлечь заклинившее сверло или насадку из старой советской дрели следует при помощи использования двух сантехнических ключей. При помощи одного ключа следует зафиксировать надежно вал дрели, а при помощи второго выполнить прокручивание патрона. Если движение не осуществляется, то нужно нанести сильный удар молотком по ключу.

Важно знать! Чтобы избежать заклинивания насадок в фиксаторах дрелей, следует осуществлять регулярно смазывание кулачков при помощи обычного моторного масла.

Как разобрать патрон на дрели

Разборка устройства необходима для того, чтобы продлить срок службы изделия. В процессе разборки осуществляется очистка и смазывание деталей изделий. Разборку можно осуществить следующим образом:

  1. Используем перфоратор со специальный переходником, на который надевается кулачковый патрон с резьбовым соединением.
  2. Кулачки следует спрятать внутрь.
  3. С торцевой части устройства прикладывается лист пенопласта или пенополистирола. После этого обратной стороной пенопласта следует упереться в стену.
  4. Осуществляется запуск перфоратора в режиме удара. В течение 2-3 секунд будет разобран патрон.

На видео описан процесс разборки более детально. На видео также представлен процесс обратной его сборки. Существует множество других вариантов разборки, но наиболее простым и приемлемым является тот, который описан выше.

В завершении следует подчеркнуть, что если вы желаете продлить срок службы своих инструментов, то обязательно выделяйте время для проведения диагностических процедур.

Вопрос о том, как снять патрон с дрели, возникает при поломке инструмента, когда появляется необходимость ремонта — сбилась центровка инструмента, стерлись детали и т.д. Такая участь может постигнуть не только дешевые, но даже качественные инструменты. Срок службы рабочего инструмента зависит от многих факторов.

Патрон дрели чаще всего выходит из строя из-за абразивного изнашивания.

Процедура демонтажа и замены патрона дрели не отличается сложностью, но у начинающих мастеров способна вызвать возникновение проблем. Чтобы узнать, как правильно убирать патрон, для начала стоит разобраться в устройстве дрели и принципе работы.

Большинство видов дрелей предполагают применение для фиксации сверла патрона. В инструментах такого вида режущий элемент устанавливается при помощи кулачков — деталей с конусной частью. При включении инструмента эти детали начинают продольное движение за счет поворота по конусу гильзы. Регулирующая гильза поворачивается с помощью специального ключевого патрона либо вручную при помощи быстрозажимного.

Схематичное устройство патрона для дрели.

Процесс снятия патрона с дрели обычно проводится при следующих неполадках в работе дрели:

  1. Биение сверла. Может появиться, если кулачки стерлись, и сбился центр крепления. Для того чтобы устранить неисправность, потребуется снять патрон.
  2. Дрель заклинило, и не понятно, как демонтировать сверло. Причина может заключаться в износе кулачков либо износе зацепления регулировочной гильзы. Снять сверло можно будет только после разборки патрона.
  3. Прокручивание. Если патрон крутится относительно вала дрели, возможно, из-за механического воздействия нарушена резьба, или просел посадочный конус.

Дополнительно демонтаж требуется при установке другого механизма. Необходимость поставить более современный механизм может стать причиной замены.

Различные виды крепления

Самое главное, что нужно знать для того, чтобы провести демонтаж — способ крепления. Их существует только два, но в зависимости от них процесс снятия патрона с дрели может сильно различаться.

Патроны дрелей и некоторых других инструментов крепятся на валу с помощью резьбы или конусного соединения.

Такой способ в настоящее время считается самым распространенным.

При резьбовом соединении на валу и на внутреннем канале есть резьба: дюймовая или метрическая. Одна из разновидностей такого соединения предполагает наличие в конструкции стопорного винта, закрепленного в центре.

В случае резьбового соединения возникает вопрос, как откручивать патрон. Чтобы правильно провести процедуру, нужно учитывать все параметры, нанесенные в виде маркировки на корпусе инструмента. Обычно маркировка имеет вид 1,5-15М13х1,2. Разберем подробнее маркировку.

1,5 — это минимальный диаметр хвостовика сверла, указывается в миллиметрах. Соответственно, 15 — это максимальный диаметр. Буква «М» говорит о том, что резьба метрическая, ее диаметр 13 мм. Последняя цифра 1,2 означает шаг резьбы в миллиметрах.

Кроме миллиметровой, существует дюймовая резьба. В этом случае все параметры указываются в дюймах, а вместо обозначения М ставится UNF. Новые дрели сейчас в основном бывают дюймовые.

В некоторых резьбовых дрелях устанавливается стопорный винт, предназначенный обеспечивать более надежное крепление. Этот винт откручивается по часовой стрелке, так как имеет левую резьбу.

Схема крепления при помощи конуса Морзе.

Еще один вид соединения — крепление при помощи конуса Морзе. Один конец вала и внутренний канал имеют вид конуса. В этом случае патрон устанавливают на конус. Такой способ крепления отличается простотой и надежностью, так как в этом случае нагрузка будет равномерно распределяться по всей оси. Главное преимущество конусного патрона — возможность быстро проводить снятие и установку.

Маркировка инструментов с таким креплением используется другая: буква В, обозначающая, что используется конусное крепление, и двузначная цифра (10, 12, 16, 18) — диаметр хвостика.

Кроме маркировки, вид крепления можно определить по внешнему виду инструмента. Так, на шпинделе дрелей с резьбовой фиксацией патрона обычно есть насечки для рожкового ключа. Если таковые отсутствуют, значит, крепление на основе конуса.

Знание принципов маркировки позволяет определить тип патрона даже при беглом взгляде, не проводя тщательного осмотра.

Демонтаж патрона резьбового инструмента

Проблема демонтажа патрона, закрепленного на основном валу при помощи резьбы, решается следующим образом.

Принцип снятия патрона.

Сначала нужно открутить винт с левой резьбой (соединительный элемент). Это можно сделать, используя крестообразную отвертку. Винт откручивается по часовой стрелке. Если он «не хочет» выкручиваться, можно аккуратно постучать по нему молотком через отвертку.

После этого нужно открутить патрон, но в противоположном направлении — против часовой стрелки. Основная проблема заключается в том, что он либо зафиксирован очень туго, либо затянулся со временем, и в результате его не всегда удается выкрутить своими руками. Для облегчения работы с ним лучше предварительно вал хорошо закрепить в тисках.

Чтобы разобрать патрон, можно использовать газовый или гаечный рожковый ключ. Лучше использовать оба ключа. Одним можно закрепить шпиндель, вторым выкручивать патрон. При этом лучше брать тонкий рожковый ключ — обычный вряд ли может пролезть между дрелью и патроном, так как расстояние небольшое.

Если сверло накрепко застряло, нужно выбить кулачки с помощью несильных ударов.

В случае, когда зажимные кулачки в рабочем состоянии, патрон можно выкрутить при помощи шестигранника большого размера. Для этого шпиндель фиксируют гаечным ключом.

Конструкция некоторых моделей дрелей не предполагает дополнительных деталей для фиксации шпинделя. С такими инструментами работать будет нелегко — процесс выкручивания инструмента становится очень трудоемкий. Поэтому если сам патрон раскручиванию никак не поддается, придется разбирать весь корпус, так как пока он закрыт, до шпинделя добраться будет невозможно.

Чтобы установить новый патрон, нужно повторить эти действия, но в обратной последовательности, ключи при этом использовать необязательно. Сначала закручивают патрон по часовой стрелке, при этом удерживая вал. Затем закручивают в противоположном направлении стопорный винт.

Разбирать дрель нужно осторожно, чтобы не повредить внутренний винт, иначе заменить его потом будет сложно: этой детали может не быть в продаже. Если все же винт поврежден, можно приобрести в специализированном магазине адаптер. Он обойдется совсем недорого, к тому же в комплекте с ним внутренний винт.

Перед приобретением новой детали следует узнать, какая резьба должна быть на посадочном месте нового патрона. Для этого на самом патроне нужно найти маркировку. Если таковая отсутствует, например, стерлась от времени, лучше взять старый патрон и, ориентируясь по нему, выбрать новый.

Извлечение и замена конусного патрона

Снимать конусный патрон гораздо легче, чем резьбовой. Замена обычно не вызывает никаких затруднений. Дрель нужно установить вертикально, так, чтобы сверло «смотрело» вниз. С помощью молотка нужно легко постукивать по всей поверхности, чтобы выбить патрон со шпинделя. Можно предварительно приложить к детали гаечный ключ и постукивать по нему, чтобы не повредить сам патрон.

Задачу можно существенно упростить, если использовать специальный инструмент для снятия подшипников. Такое устройство обычно поставляется в комплекте с дрелью. Этот инструмент представляет собой металлический клин, который забивают ударами молотка между дрелью и патроном. В результате последний легко и быстро снимается со шпинделя. После демонтажа по необходимости выполняется шлифовка конусов.

Новый патрон устанавливается подобным образом: при помощи ударов молотка или киянки.

Во время эксплуатации дрели возможно появление поломок, связанных с разбалансировкой инструмента или выходом из строя кулачков. В таких случаях требуется замена патрона дрели.

Демонтаж и установка нового патрона — не такая сложная задача. Поменять патрон можно быстро, при этом не обладая специальными знаниями. Важно помнить специфику работы с инструментами обоих видов. Для того чтобы демонтировать патрон с резьбового инструмента, нужно выкрутить его при помощи ключей. Для конусных инструментов демонтаж провести еще проще, достаточно нескольких несильных ударов.

Как снять патрон с советской дрели.

Дрель является незаменимым инструментом в арсенале домашнего мастера или профессионала. Это оборудование позволяет просверлить отверстия различной толщины. Существует несколько разновидностей подобных инструментов. Сегодня встречаются как ручные, так и электрические дрели. Каждый мастер должен знать, как правильно пользоваться подобным инструментом.

В процессе длительной эксплуатации оборудование может выйти из строя. следует узнать перед началом работы. В этом случае даже новичок сможет правильно выполнить ремонт своего инструмента.

Инструкция по эксплуатации

Предполагает, что мастер тщательно ознакомился с инструкцией по эксплуатации этого инструмента. Это позволит предотвратить множество поломок. Также следует учитывать тип инструмента. В продаже сегодня представлены ручные и электрические дрели. Они могут отличаться размером, мощностью и дополнительными возможностями.

Перед работой при помощи дрели необходимо обследовать стену на наличие скрытых в ее толще коммуникаций. Это могут быть электропровода или трубы. Металлоискатель поможет обнаружить подобные объекты. Отверстие всегда будет немного больше, чем диаметр сверла. Это необходимо учитывать при выборе крепежных элементов.

Следует проследить, чтобы при сверлении (особенно металла) сверло не скользило. Это позволит избежать его поломки. Для керамических поверхностей рекомендуется в месте сверления применять пластырь. Дрель должна располагаться перпендикулярно стене.

Типы патронов

Существует несколько типов патронов. Это необходимо учитывать перед проведением ремонта инструмента. В электродрели чаще всего применяются быстрозажимные патроны. Они позволяют легко менять сверла в процессе работы. Такую разновидность патрона, например, имеет электрическая дрель «Макита», «Бош», «Хитачи» и т. д. Не стоит приобретать дешевые модели с таким устройством. Они быстро приходят в негодность.

Для ударных дрелей применяются кулачковые патроны. Они устойчивы даже при работе в тяжелых условиях. Установка сверла выполняется в таких системах специальным ключом.

Также существует третья категория патронов. Это цанговые SDS-патроны. В их хвостовике расположены 2 канавки. При этом сверло в него вкручивают и фиксируют стопорным шариком. Также в таком патроне есть 4 желобка. Два из них необходимы для клиньев направляющих. Другие два желобка выполняют надежную фиксацию оснастки. В таком патроне шпиндель автоматически блокируется после установки.

Тип крепления

Рассматривая виды патронов для дрели , нельзя не отметить способы их крепления. Существует два основных метода. Крепление может выполняться при помощи резьбового соединения или на конусе.

В первом варианте на валу и внутреннем канале есть резьба. Она может быть метрической или дюймовой (в зависимости от производителя). Чтобы соединение было прочным, внутри на валу устанавливается специальный винт. Он имеет левую резьбу. Его откручивают по часовой стрелке.

Во втором варианте фиксации применяется конус Морзе. Конец вала имеет характерную форму. Она выполнена в виде конуса. Такой же формой обладает внутренний канал. Именно на конец вала устанавливается патрон. Этот вариант крепления чаще встречается в шуруповертах.

Маркировка

Ремонтируя дрель, можно определить тип крепления патрона по маркировке. Если система имеет резьбовое соединение, на корпусе будет нанесена соответствующая информация. Метрическая резьба обозначается буквой «М». Цифра, которая указана после буквы, означает диаметр соединения. Также указывается максимальный диаметр патрона дрели и его минимальное значение хвостовика (например, диапазон 1-15 мм). Последняя цифра, которая указана в маркировке, обозначает шаг резьбы.

Для дюймовой системы применяется обозначение в маркировке UNF. Прежде чем приступать к ремонту оборудования, необходимо тщательно проверить, соответствует ли крепление новой детали установленным производителем параметрам. Практически на всех зарубежных инструментах применяется дюймовая система.

Конусное соединение маркируется буквой «В» и цифрой (это размер конца вала). На этот показатель при выборе новой детали также следует обязательно обращать внимание.

Когда нужно менять патрон?

Ремонтируя дрель «Макита», «Хитачи», «Стенли», «Бош», следует в первую очередь ознакомиться с инструкцией производителя. Это поможет выполнить работу хорошо. Патрон должен крепко удерживать сверло. Это позволяет высверливать отверстия с определенной точностью.

Со временем зажимный механизм изнашивается. Это касается и посадочного места патрона на валу. Он начинает бить. Рабочая зона при работе оборудования начинает колебаться. При этом отверстие получается с отклонениями как в диаметре, так и по месторасположению.

Износ механизма не позволяет крепко зажать сверло в патроне. Оно будет останавливаться при повышении нагрузки. Чтобы устранить подобные неполадки, придется заменить зажимной механизм.

Замена резьбового патрона

Должна выполняться в соответствии с типом конструкции. Чтобы демонтировать резьбовое соединение, следует воспользоваться отверткой. С ее помощью откручивается винт шпинделя. Он находится внутри дрели. Винт следует открутить полностью и снять со шпинделя. Этот элемент имеет левую резьбу. Поэтому его следует откручивать по часовой стрелке.

Патрон же, наоборот, имеет правую резьбу. Чтобы его снять, потребуется откручивать этот элемент конструкции против часовой стрелки.

Иногда винт бывает очень крепко вкручен. Вручную его демонтировать может быть достаточно сложно. В этом случае достаточно постучать по отвертке молотком, когда она будет установлена в паз на крепежном элементе. Также можно воспользоваться газовым или рожковым гаечным ключом. Первым из них следует обхватить патрон, а вторым - закрепить шпиндель.

Сложности при замене резьбового патрона

Иногда даже ключ для патрона дрели не может помочь демонтировать конструкцию инструмента. В этом случае можно воспользоваться еще несколькими подходами. Если у патрона зажимные кулачки работают, можно применять шестигранник большего размера. Это поможет приложить большее усилие. Рожковым ключом в этом случае необходимо закрепить шпиндель.

Конструкция патрона современных электрических дрелей не предполагает применение дополнительного оборудования. Однако это совсем не означает, что сменить на них патрон будет легче. Зажимной механизм в этом случае демонтировать достаточно сложно.

Иногда требуется разобрать корпус инструмента. Это позволит дотянуться до скрытого внутри него шпинделя. В собранном виде этот элемент может быть спрятан глубоко в корпусе. После демонтажа и замены патрона конструкция собирается в обратном порядке. При этом не потребуется применять дополнительно ключи.

Если по какой-то причине винт внутри повредился, его можно заменить. В этом случае рекомендуется приобрести патронный адаптер. Он продается для инструмента кулачкового типа. В комплекте с адаптером поставляется и винт.

Замена конусного патрона

Рассматривая, как поменять патрон на дрели , следует рассмотреть такую разновидность, как конусный зажимной механизм. В этом случае процедура будет достаточно простой. При этом можно воспользоваться специальным приспособлением. Его применяют для демонтажа подшипников.

Чтобы снять зажимной механизм конусного типа, дрель ставят вертикально. Ее сверло должно быть направлено вниз. По всей поверхности патрона нужно постучать молотком. При этом зажимной механизм постепенно станет выбиваться со своего посадочного места.

Конусное соединение после этого нужно очистить и отшлифовать мелкой наждачной бумагой. После этого новый патрон легко встанет на свое место. Его фиксируют легким ударом молотка сверху.

Причины проблем с зажимным механизмом

Дрель, инструкция по применению которой должна изучаться мастером перед началом работы, требует правильной эксплуатации. В этом случае удастся избежать множества проблем.

Сегодня большинство электрических разновидностей подобного оборудования оснащаются патроном типа SDS. Он был разработан компанией «Бош». Это устройство не отличается большой точностью. Однако такой механизм позволяет просверливать отверстия даже в твердых материалах. В этом случае работа инструмента осуществляется с ударом. В этом случае точности сверления добиться не получится. Для этого используется специальный переходник.

Если необходимо высверлить точное отверстие в дереве, металле, пластике, применяется особая насадка. Ее выпускают как для быстрозажимного, так и для кулачкового патрона.

Следует запомнить, что дрелью нельзя производить фрезерование. В этом случае патрон не сможет выдержать боковую нагрузку. Также требуется уделять внимание правильному выбору сверла, его заточке, а также разметке центра сверления (при помощи керна).

Обслуживание дрели

Периодически инструмент требуется обслуживать, менять старые детали, смазывать подвижные части. В этом случае также необходимо узнать, как поменять патрон на дрели . Конусный патрон необходимо развернуть соплом вверх. Его обкладывают деревянными прокладками и зажимают в тиски.

Газовым ключом откручивается гайка и демонтируется подшипник. Вытаскивается шайба. Далее патрон можно достать из тисков. Вручную скручивается регулировочная муфта. Кулачки нужно достать из направляющих.

После демонтажа все детали зажимного механизма нужно осмотреть, изношенные части следует заменить. Далее механизм собирается в обратном порядке. Все подвижные детали смазываются консистентной смазкой.

Другие проблемы при демонтаже

Иногда в процессе демонтажа появляются и другие проблемы. Например, если заклинил патрон дрели , нужно разобрать механизм и произвести его полную чистку, смазку. Особенно подобные неприятности появляются после сверления потолка. Загрязнения сыплются внутрь патрона. В этом случае его может заклинить.

Если же патрон слетает, потребуется увеличить натяжение в конусном соединении. Для этого механизм нужно нагреть до 110ºС в духовке. После этого его устанавливают на холодное посадочное место. После такой процедуры патрон слетать не будет.

Также может появиться биение при работе инструмента. Оно возникает из-за изношенности конусного основания или неравномерного разрушения поверхностей кулачков. В этом случае требуется замена старых элементов системы.

Рассмотрев, как поменять патрон на дрели, практически каждый мастер сможет отремонтировать инструмент для продолжения ремонтных или строительных работ.

Патрон для механической и электрической дрели еще называют сверлильным. Главным преимуществом сверлильного патрона является диапазон диаметров для насадок.

Качественный сверлильный патрон позволяет использовать сверла от 1 - 2 миллиметров до 20 - 25 миллиметров. В данном элементе дрели нет существенных недостатков кроме стоимости самого патрона.

Виды патронов для дрели

Для бытовой и профессиональной сверлильной техники используют быстрозажимной патрон для , работающий без ключа.

С таким зажимом за пару секунд можно сменить сверло, не прибегая к помощи подручного ключа. Усиленным нажатием ладони ослабляют механизм, что позволит освободить режущий инструмент из патрона. Тем же путем фиксируют сверло для дальнейшей работы. Данный вид патрона работает за счет рифленой металлической гильзы и блокирующего шпинделя.

К минусам быстрозажимного патрона относят нестабильное зажатие. Уже поношенный быстрозажимной патрон не качественно фиксирует сверла большого диаметра, что приводит к проворачиванию. Характерно для круглого хвостовика.

Ключевой кулачковый патрон нужно ослаблять и зажимать специальным ключом, который со временем легко потерять в рабочих ситуациях. Интересно, что более опытные пользователи сверлильного инструмента отдают предпочтение именно патрону с ключом, так как зажать сверло или фрезу можно «намертво», к примеру, даже в тисках.

Приобретая дрель, шуруповерт или перфоратор с ключевым кулачковым патроном, сразу же зафиксируйте ключ из комплекта на проводе изоляционной лентой или же привяжите на крепкий шнур. Проблем со сменой сверла не возникнет никогда.

Очень популярны среди радиолюбителей мини патроны для дрели. Такие элементы иногда ставят на бормашину или мини дрель. Можно устанавливать на любой инструмент, приспособленный для сверления. К примеру, ювелирные мастера не смогут выполнять работы без данного крепежа.

Чаще всего мини патроны используют под легкую дрель или бытовой шуруповерт. Оптимальный диаметр сверла для мини патрона от 0,1 до 4,5 миллиметров.

Очень удобно сверлить микросхему, мини модели и ювелирные изделия.

Мини патрон имеет простейшую конструкцию быстрозажимного цангового патрона. Чаще всего изготавливается из латуни.

Как снимают и меняют патрон с резьбовым соединением

Резьбовой патрон для дрели устанавливается на вал электроинструмента и фиксируется за счет левой резьбы винта. Снимать испорченный патрон нужно с данного крепления, но учитывать нестандартное резьбовое соединение.

Вышеупомянутый винт находится внутри патрона, по логике нужно максимально выкрутить кулачки, иначе говоря «утопить» до предела. Так это действие выглядит на фото:


Как дальше разобрать патрон для дрели? Внутри виден тот самый винт, снимаемый крестовой отверткой. Получив доступ к нему, нужно хорошей отверткой выкручивать строго по часовой стрелке. Бывают модели инструментов, где данный винт не установлен. В этом случае патрон целиком скручивают с вала без подготовительных работ.

Винт с левой резьбой со временем теряет четкость паза из-за неаккуратной смены режущих инструментов. Для удобства можно ударить по винту через вставленную отвертку молотком. Это действие позволит углубить паз без вреда для инструмента.

При откручивании можно использовать ключ на 14 для удобства.

Как потом снять патрон с дрели? Все очень просто, открутив винт или шпиндель с левой резьбой, руками откручивают сам патрон для замены или ремонта.

Дальнейшая замена патрона дрели

Ничего сложного – приобрести подходящий для дрели патрон и с аналогичной последовательностью установить по резьбе.

Как быстро снять патрон с дрели показано на этом коротком видео:

При замене учитывают тип соединения. Их два:

  • конусное;
  • резьбовое.

Патрон с резьбой устанавливают на инструмент по указанной выше схеме.

Важно знать, что резьбовой патрон маркируется двумя типами:

  • 1,5-13 М12*1,25;
  • 1,5-13 1/2 – 20UNF.


1,5 – 13 - маркировка минимального и максимального диаметра для режущего инструмента, устанавливаемого в патрон.

При замене следует соблюдать данную маркировку. Если на патроне от вашей дрели указано значение, к примеру, 1.5 -13 М12, то менять следует на патрон с такой же маркировкой.

Конусный тип соединения устроен чуть проще. При замене патрон просто насаживают. Существуют следующие разновидности:

Интересно, что любой патрон в магазине инструментов с маркировкой «В» означает именно конусную основу крепления. Цифры на маркировке (от 10 до 18) - это величина диаметра нижнего отверстия.

Как снять патрон с конусным соединением с дрели? Проще всего. Патрон демонтируют при помощи обычного молотка, выбивая со штыря.

Как снять патрон с конусом с электродрели - видео

  • Разборка резьбового и конусного соединений
  • Извлечение рабочего инструмента

Дрель – один из самых нужных инструментов в доме. Иногда встает вопрос о том, как снять патрон с дрели. Такая проблема появляется при выходе инструмента из строя или проведении ремонтно-восстановительных работ с агрегатом. Такая задача является достаточно простой, и любой человек, разбирающийся в технике, с легкостью ее выполнит, однако она может стать проблемой для домовладельца, который никогда этого не делал. Для того чтобы снимать патрон с дрели, нужно хорошо изучить принципы крепления этого компонента устройства и только затем приступать к снятию.


Чтобы разобрать инструмент, требуется подготовить следующие инструменты:

  • тиски;
  • молоток;
  • киянка;
  • ключи;
  • отвертка;
  • плоскогубцы;
  • мелкая наждачка;
  • напильник.

При соблюдении последовательности демонтаж не представляет проблемы.

Причины, приводящие к необходимости демонтажа патрона дрели

Большинство выпускаемых сегодня производителями ручных дрелей используют для крепления рабочего инструмента патрон, принцип действия которого основан на применении кулачкового механизма. Фиксирование рабочего инструмента осуществляется путем зажимания его между 3-4 сближающимися между собой кулачками. Кулачки имеют конусную часть и способны перемещаться в продольном направлении за счет поворота регулирующей спецгильзы на приспособлении для зажима сверла. В быстрозажимном типе патрона поворот гильзы осуществляется при помощи руки, а в обычном патроне для этой цели используется спецключ.

В процессе эксплуатации дрели возникают ситуации, когда нужно поменять патрон, например, в случае появления биения рабочего инструмента. Чаще всего эта неисправность возникает в результате смещения центра крепления сверла, которое появляется из-за интенсивного износа кулачков. Для того чтобы осуществить ремонтные работы в такой ситуации, требуется провести демонтаж патрона с устройства. Иногда приходится снимать патрон для того, чтобы извлечь из него заклинившее сверло. Причиной заклинивания может стать внезапное повреждение кулачков зажимного механизма. Кроме того, разборка и снятие приспособления для зажимания инструмента требуется при выявлении чрезмерного износа зубчатого зацепления на регулировочной гильзе. В некоторых случаях в процессе работы с дрелью возникает ситуация, при которой происходит проворачивание патрона относительно вала дрели, что также требует проведения ремонта, который будет включать в себя демонтаж патрона.

Иногда замена зажимного устройства проводится по инициативе владельца инструмента, если планируется установить более универсальный узел на дрель.

Вернуться к оглавлению

Виды крепления зажимного устройства к дрели

Крепление зажимного устройства на валу дрели может осуществляться двумя способами:

  • при помощи резьбового соединения;
  • при помощи конусного соединения.

Еще одним типом резьбового соединения является использование в конструкции дополнительного стопорного винта, обеспечивающего надежность фиксации.

Резьбовое крепление предполагает, что вал дрели и канал зажимного устройства имеют идентичную резьбовую нарезку, при помощи которой осуществляется их соединение. При наличии такого типа соединения встает вопрос о том, как можно демонтировать это зажимное устройство. При изготовлении дрелей и зажимных устройств для них используется метрическая и дюймовая резьба. Вид используемой резьбы в устройстве и ее размерность указываются на корпусе зажимного устройства. Например, надпись “1,5-15 М13х1,2″, выбитая на патроне, может означать следующее:

  • 1,5 и 15 – цифры, означающие минимальные и максимальные диаметры хвостовиков сверла, с которым может работать зажимное устройство;
  • М13 – буквы и цифры, обозначающие метрическую резьбу, имеющую диаметр 13 мм;
  • 1,2 – цифры, характеризующие шаг резьбы.

При использовании дюймового типа резьбы применяется аббревиатура UNF, а размерность указывается в дюймах. Перед тем как снять патрон с дрели, следует проверить соответствие маркировки нового зажимного устройства патрону, который ранее использовался в конструкции дрели.

Современные модели инструмента, выпускаемые производителями, имеют чаще всего дюймовую резьбу. Изготовление зажимных устройств с наличием дюймовой резьбы позволяет расширить возможности взаимозаменяемости.

На валу устройства для обеспечения более надежного крепления зажимного устройства предусматривается установка стопорного винта. На винте нарезается левая резьба, поэтому в случае, если требуется его выкрутить, вращение следует осуществлять по часовой стрелке.

Второй способ крепления зажимного устройства основан на использовании конуса Морзе. Вал устройства изготавливается в виде конуса, зажимное устройство обладает такой же конусностью внутреннего канала. Закрепление зажимного приспособления на валу осуществляется в результате силового насаживания приспособления на вал двигателя устройства. Маркировка таких зажимных устройств имеет вид В10, В12, В16, В18. Буква означает маркировку конуса, а цифра – диаметр хвостовика рабочего инструмента.

Когда дрель работает исправно, то у пользователя вопросов не возникает, но бывают случаи, требующие ее разборки, многие входят в ступор, решая возникшую проблему: как же снять патрон с дрели. Чтобы правильно выполнить такую операцию, необходимо знать, каким способом закреплен патрон на валу, а потом уже начинать демонтаж.

Существуют следующие виды патронов:

  • быстрозажимного действия или самозажимное устройство;
  • sds-устройства цангового типа;
  • кулачковые.

На дрели с быстрозажимным патроном поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.

Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки. У них есть существенный негативный момент - весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.

Ремонт патрона такого вида не предусмотрен - только замена.

На ударные модели и перфораторы производители ставят кулачковые изделия , потому что их конструкция более крепкая - в основном здесь применяются патроны под ключ, для надежного закрепления сверла.

Цангового типа патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих, 2 - для направления клиньев, режущий инструмент фиксируется стопорными шариками.


У классического зубчатого устройства регулировка затяжки происходит с помощью ключа для патрона , который идет в комплекте дрели. Чтобы правильно открутить патрон, надо придерживаться рекомендаций опытного мастера, для этого посмотрите это видео:

Способы крепления

Патрон на валу у дрели электрической или ручной крепится двумя способами - конусное соединение и резьба, так что разновидностей здесь минимум. На практике встречаются устройства с метрической или дюймовой резьбой, а на корпусе изделия, даже самого малогабаритного обязательно присутствует маркировка.

Например, обозначение такого вида 1,5-15М13х1,2 расшифровывается так:

  • 1,5-15 - это диаметр хвостовой части режущего инструмента в миллиметрах;
  • М13 - резьба метрическая с диаметром 13 мм;
  • 1,2 - шаг резьбы.

При использовании резьбы в дюймах - UNF и указывается диаметр: 1/2”. Этот вид соединения считается международным и применяется во всех инструментах зарубежных производителей. Для особой надежности на вал ставят стопор, в виде винта на левой резьбе - это надо учитывать, когда путаетесь, как разобрать патрон импортной дрели. Выкручивать его необходимо только по часовой стрелке.

Во втором способе используется конус Морзе , который сегодня чаще называют конус инструментальный. Вал имеет на конце конусную часть, на которую насаживается устройство, при этом надо приложить небольшое усилие для плотного соединения. Маркировка такая: В10, где буква указывает на применение конуса, а цифра - диаметр хвостовой части режущего инструмента. Такой вид крепления распространен у шуруповертов.


Конус Морзе

Некоторые дрели оснащены переходником (адаптером) для зажимного механизма, что позволяет проводить сверление с максимальной точностью.

Проблемы патронного механизма

В современных моделях дрели, таких, как Интерскол или Макита, закрепление сверла или других насадок осуществляется патроном с кулачковым механизмом : 3 или 4 кулачка надежно удерживают режущий инструмент, перемещаться они могут только вдоль оси вала дрели. Быстрозажимной патрон регулируется вручную, более сложные конструкции, применяемые в современных дрелях – при помощи ключа.

Во время работы может появиться биение зажатой биты, причиной является износ кулачков во время длительной эксплуатации. Ремонт инструмента производится следующим образом: надо снять устройство с вала, такие же действия необходимы при заклинивании сверла, потому что удалить его можно только после полной разборки патронной части изделия.

Встречается и такая неисправность: патрон проворачивается относительно вала инструмента. Причина такого поведения - повреждение резьбовой части крепления устройства, или у посадочного конуса возникло проседание. Выход из создавшегося положения - поменять патрон на исправный аналог.


Инструмент для проведения работ

Замена патрона дрели производится легко, если вы знаете конструкцию этого узла и методы его крепления. Для проведения ремонта вам понадобится простой набор инструмента:

  • слесарные тиски, можно использовать не стандартные, а уменьшенный вариант для домашних нужд;
  • молоток стальной;
  • столярная киянка;
  • плоскогубцы или пассатижи;
  • трубный ключ среднего размера;
  • набор гаечных ключей;
  • штангенциркуль;
  • отвертка;
  • напильник;
  • наждачная бумага для шлифования.

В перечне указан минимальный набор, бывают ситуации, когда могут потребоваться и другие слесарные приспособления.

Демонтируем патрон

В зависимости от способа крепления патронного механизма, методы разборки будут различаться.

Разбирать такую конструкцию надо в таком порядке.

  1. Аккуратно производим откручивание стопорного винта.
  2. Выкручиваем патрон против часовой стрелки, если резьба затянута на совесть, зажимаем вал инструмента в тиски. Для откручивания используется газовый ключ. Потом снимаем устройство и осматриваем его на предмет целостности и исправности.
  3. Если сверло заклинило в губках, то наносим не сильные, но точные удары молотком с помощью выколотки по кулачкам сверху.


Установку осуществляем в обратном порядке. При закручивании нового устройства вал надо фиксировать от проворачивания свободной рукой. Последним закручиваем стопорное устройство. В помощь домашним умельцам видео:

Соединение конусом

Снять патрон с конусной части вала довольно легко. В комплекте дрели должно быть специальное приспособление для этих целей, но многие опытные мастера пользуются таким методом: переворачивают инструмент сверлом вниз, закрепляют его и равномерными ударами молотком по тыльной стороне приспособление выбивается с вала.

После демонтажа надо отшлифовать конусные поверхности при помощи наждачного полотна, если есть задиры поверхности, то удалите их напильником. Новый патрон устанавливается на место еще проще - ударами киянки поверху он усаживается плотно на место соединения.

Пользователям необходимо помнить, что удаление сверла или другой насадки, когда их заклинило в патроне, требует определенных навыков и умения обращаться со слесарными инструментами, но в любом случае надо демонтировать устройство. Если же патрон на дрели вышел из строя, то его надо заменить.

С целью обеспечения максимальной надёжности при креплении очень важно затягивать патрон с применением значительного усилия. Кулачковые патроны могут быть:

  • «обычными», представленными «ключевыми» или «зубчатыми венцовыми» вариантами;
  • «быстрозажимными» или патрон бзп.

Чтобы затянуть или открутить кольцо регулирования на «обычном» устройстве, потребуется использовать специальный ключ.

Характеристика быстрозажимного патрона дрели

Затягивание и ослабление потребует применения специальной металлической гильзы, имеющей накатку или рифление. Достаточно часто с этой целью используется пластиковая гильза с рёбрами.

Основным отличием такого элемента является отсутствие зажимного ключа и применение наружной оболочки, позволяющей выполнять зажим губ дрели. Наиболее часто применение БЗП сопровождается следующими проблемами и сложностями:

  • недостаточно качественное выполнение зажима сверла;
  • отсутствие достаточной устойчивости к пыли;
  • поломка зажимного механизма.

Патроны для дрели: разновидности (видео)

Если модель минидрели или шуруповерта комплектуется специальным типом блокиратора, то необходимо применять зажимной одномуфтовый элемент. На инструменте без блокиратора применяются двухмуфтовый элемент или мини-патрон. Как правило, корпус такого устройства изготавливается из пластмассы, а для изготовления механизма и кулачков используется стальной сплав.

Любой вариант самостоятельного выполнения ремонтных работ требует знания устройства и основных составляющих:

  • конусовидные захватные губы;
  • внутренняя часть с губами;
  • внешняя зажимная часть.

При необходимости может осуществляться замена каждого отдельного элемента такого прибора, для чего необходимо правильно устройство разобрать.

Как снять и разобрать патрон электродрели

Даже маленький, незначительный ремонт, потребует правильной разборки конструкции. На сегодняшний день существует всего два механизма крепления на рабочий вал, поэтому процесс выполнения демонтажных работ может варьироваться.

При резьбовом способе крепление разбирать конструкцию необходимо в следующем порядке:

  • заглубить кулачки внутрь корпуса и максимально их развести;
  • выполнить раскручивание фиксирующего винта, расположенного в центральной донной части устройства. Крепежи с левой резьбой нужно крутить по часовой стрелке;
  • при помощи рожкового ключа, надетого на вал, осуществляется откручивание устройства.

При отсутствии лысок выполняется разборка корпуса, а также последующая фиксации роторного вала в тисках. Целесообразно откручивать элемент при помощи газового ключа.

Наиболее популярным и часто используемым в современном инструменте является конусное соединение. Помимо исключительной прочности конусного соединения, такой вариант при правильном подходе можно достаточно легко самостоятельно разъединить. С этой целью, как правило, предварительно выполняется отстукивание корпуса по кругу , после чего осуществляется сбивание элемента с вала при помощи резкого и точного удара в заднюю часть вала.

После того, как патрон будет снят, необходимо правильно определить тип неисправности. Самостоятельно выполнить ремонт можно при отсутствии значительных повреждений деталей и заклинивании , вызванном металлической стружкой, попавшей внутрь смежных деталей. Как правило, восстановить работоспособность при таком варианте поломки позволяет промывка элементов в масле или керосине при помощи мягкой некрупной кисти. После такого способа очистки производится сборка в обратной последовательности.

Наиболее часто владельцы активно используемого инструмента сталкиваются с целым рядом неисправностей , вызванных износом, а также повреждением, которое претерпели резьбовые или зубчатые части. Незначительные локальные повреждения такого типа, как правило, достаточно легко устраняются при помощи шлифовки. С этой целью рекомендуется применять надфиль или стандартную шлифовальную шкуру. В наиболее сложных случаях поломок чаще всего требуется полная замена вышедшего из строя патрона.

Как снять патрон с дрели (видео)

Для демонтажа и самостоятельной разборки патрона электрической дрели необходимо приготовить набор инструмента, представленный:

  • тисками;
  • плоскогубцами;
  • отверткой;
  • молотком;
  • маленькой киянкой;
  • зубилом;
  • надфилем и шлифовальной шкуркой;
  • кисточкой с мягкой щетиной и масленкой;
  • набором ключей газовых;
  • разводным ключом;
  • шилом;
  • напильником;
  • штангенциркулем.

Базовый вариант набора инструмента может незначительно варьироваться в зависимости от типа соединения и сложности выполняемых демонтажных работ. Не следует применять излишнюю силу, так как в этом случае может быть безвозвратно повреждена не только наружная, но и внутренняя рабочая часть устройства.

Замена патрона дрели своими руками

Существует несколько наиболее часто встречающихся проблем, которые могут наблюдаться в процессе эксплуатации инструмента, и потребуют замены патрона:

  • достаточно часто наблюдется падение закрепленного элемента. Такая проблема встречается не только на старых инструментах, но и на абсолютно новых моделях, которые характеризуются конусным креплением кулачковой детали. Как правило, падение детали сопровождает процесс высверливания глубоких отверстий. В этом случае при подъёме сверла и освобождение его от скопившейся стружки, с конуса спадает патрон. Решить такую проблему можно посредством повышения натяга конусного сопряжения. С этой целью нужно нагреть патрон в масле до температурных показателей в 110 о С, а затем насадить его на фиксирующую часть холодного инструмента;
  • если при выполнении работ, сопровождающихся выделением значительного количества пыли, стружки или грязи заклинивает зажимные губы, то нужно выполнить правильную разборку патрона, а затем аккуратно, но максимально тщательно очистить и промыть все движущиеся, рабочие элементы. Перед тем, как собрать деталь, очень важно произвести внутреннюю смазку при помощи кисти и литола. Хороший результат даёт использование самодельного защитного кожуха, предотвращающего засорение рабочих частей;
  • если в процессе сверления наблюдается биение патрона, то причиной может быть значительная изношенность посадочного конуса. Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене. При необходимости выполняется полная замена разбитого патрона.

Сборка разобранной детали осуществляется в обратном разборке порядке, с соблюдением правил крепления на инструменте.

Как поменять патрон в дрели своими руками (видео)

Патрон является одним из основных узлов механизма электрической дрели, поэтому от его состояния будет зависеть работоспособность инструмента и качество выполняемых работ. Выполнить замену такого устройства самостоятельно вполне возможно и не обладая навыками и специальными познаниями, но в этом случае нужно правильно определить причину поломки и придерживаться стандартной инструкции по ремонтным работам.

Дрели

На сегодняшний день ЗАО «Волжский шлифматериал - Волга» является продавцом пневматического и электроинструмета. Имея договорные отношения с рядом производителей пневмо и электроинструмента, мы можем предложить Вам следующий инструмент следующих производителей ((KAWASAKI, PFERD, Daewoo, FUJI, BOSСH, HITACHI, METABO, ARCHIMEDES, Резолит и мн. др.):

Одним из самых распространенных пневматических инструментов предназначенных для сверления отверстий различного диаметра- является дрель пневматическая(пневмодрель,сверлильная машинка, машинка для зенкирования отверстий).

Данный вид пневмоинструмента имеет в основе своей работы, вращательное действие. Пневмодрель имеет следующее расположение основных узлов воздухоподачи: в нижней части рукоятки( пневмодрель по своей форме напоминает пистолет)находится подводящий штуцер, который соединяет инструмент с называемым в народе «воздушный шланг» воздухоподводящим рукавом.

Подключение штуцера с воздухоподводящим рукавом происходит посредством резьбы диаметром ¼ и 3/8 дюйма у импортных производителей (у отечественных она метрическая).Для удобства работы этим инструментом отработанный воздух отводится и у угловой и у торцевой дрелей с торца  рукоятки.

Так же для удобства и увеличения времени работы были разработаны быстросъемные соединения позволяющие за несколько секунд, снять или подсоединить рукав к пневмодрели.

Два вида патронов (конус морзе и цанговый зажим) позволяют зажимать сверла как с коническим хвостовиком (патрон с конусом Морзе) так и с цилиндрическим хвостовиком (патрон с цанговым зажимом).Цанговый зажим позволяет Вам сверлить отверстия небольшого диаметра с большой скоростью вращения. Самое большое распространение получила дрель с кулачковым патроном (патроны у неё самозажимные или затягиваемые с помощью ключа).

Для любого пневматического инструмента, в частности и для дрели, давление подаваемого воздуха должно быть не менее 6,3 атм.(0,63 мПа или 6,2 Бар.) в противном случае производительность как следствие уменьшения мощности значительно падает. Рукав подводящий воздух должен обеспечить достаточное количество воздуха (200 литров/мин. для дрелей с диаметром сверления до 10 мм. и для дрелей с диаметром сверления до 32 мм до 3000 литров/ мин.) в противном случае резко снижается производительность. Крайне не желательно использовать инструмент не по назначению, т.к. это приводит к преждевременному износу инструмента, так же необходимо не допускать чрезмерного давления воздуха что тоже приводит к быстрому износу инструмента, из-за различия в принципах работы: шуруповерт работает за счет ударного механизма, в дрели же работа идет за счет вращения передаваемого только шестеренками.

Отличительной особенностью некоторых  импортных производителей дрелей является наличие реверса, что позволяет работающему этой дрелью с диаметром сверления от 10 мм до 13 мм производить сверление с использованием сверел с левым направлением вращения, так же реверс позволяет высвободить сверло при защемлении. Значительно улучшает работу дрелью наличие у неё ручки покрытой специальным материалом обладающим низкой теплопроводностью, что позволяет защищать руки рабочего от переохлаждения.

Обратившись к нам Вы можете приобрести у нас продукцию как Российских производителей пневмоинструмента (Томский электромеханический завод, завод пневмоинструмент и завод Гидроагрегат) так и импортных (Тайвань, Корея,Япония,США,Польша,Германия,Италия, и т.д.)

Название Тип Патрон Максимальный диаметр сверла (мм) Реверс Обороты (об/мин) Расход воздуха (л/мин) Давление (бар) Масса (кг)
Дрель пневматическая ARCHIMEDES WI-329-B1 торцевая самозажимной 0-8мм нет 2900 530 6,3 0,69
Дрель пневматическая ARCHIMEDES WI-329-B2 прямая самозажимной 0-8мм нет 2900 530 6,3 0,74
Дрель пневматическая ARCHIMEDES WI-345-B9 угловая самозажимной 0-8мм нет 4500 530 6,3 0,7
Дрель пневматическая ARCHIMEDES WI-354-B2 прямая самозажимной 0-8мм нет 5400 530 6,3 0,74
Дрель пневматическая ARCHIMEDES WI-418-D2 прямая самозажимной 0-10мм нет 1800 710 6,3 1,54
Дрель пневматическая ARCHIMEDES WI-426-C2 прямая самозажимной 0-10мм нет 2600 710 6,3 0,99
Дрель пневматическая ARCHIMEDES WI-608-D2 прямая самозажимной 0-13мм нет 750 710 6,3 2,0
Дрель пневматическая СМ-5670 прямая кулачковый 6 нет 1500 900 6,3 1,3
Дрель пневматическая СМ-11-6-3600 прямая кулачковый 6 нет 3500 600 6,3 1,2
Дрель пневматическая СМ-21-6-12000 прямая кулачковый 6 нет 12000 640 6,3 1,1
Дрель пневматическая УСМ-12-6-3000 угловая кулачковый 6 нет 3000 800 6,3 1,4
Пневмо дрель ARCHIMEDES WAP-6 (c хранения) - - 6 нет 1500 550 - 1,2
Дрель пневматическая ИП-1104-А (без патрона) угловая кулачковый 9 нет 1400 720 6,3 1,2
Дрель пневматическая СМ-21-9-300 прямая кулачковый 9 нет 300 800 6,3 1,2
Дрель пневматическая СМ-21-9-2500 прямая кулачковый 9 нет 2500 800 6,3 1,2
Пневмодрель Years Way ADR05310-P прямая кулачковый 10 нет 2200 110 6,3 1,2
Дрель пневматическая Years Way ADR05320-P прямая кулачковый 10 есть 1800 110 6,3 1,2
Дрель пневматическая Years Way ADR05320-HP прямая самозажимной 10 есть 1800 110 6,3 1,2
Дрель пневматическая Years Way ADR08310 торцевая кулачковый 10 нет 2500 80 6,3 1
Дрель пневматическая Years Way ADR09320 торцевая кулачковый 10 есть 1600 250 6,3 0,9
Пневмо сверлилка Years Way ADR14320 угловая кулачковый 10 есть 1800 250 6,3 1,1
Дрель пневматическая ИП-1009 прямая кулачковый 10 нет 1500 670 6,3 1,1
Дрель пневматическая ИП-1027 прямая кулачковый 10 нет 1500 720 6,3 1,5
Дрель пневматическая СМ-21-10-270 прямая кулачковый 10 нет 270 800 6,3 1,3
Дрель пневматическая СМ-21-10-2300 прямая кулачковый 10 нет 2300 800 6,3 1,2
Дрель пневматическая Years Way ADR03420 P прямая кулачковый 13 есть 750 110 6,3 1,5
Дрель пневматическая Years Way ADR 03420 HP прямая самозажимной 13 есть 750 110 6,3 1,5
Дрель пневматическая ИП-1020-А прямая конус Морзе 13 нет 1000 880 6,3 1,5
Дрель пневматическая ИП-1021 прямая конус Морзе 13 нет 1000 900 6,3 1,5
Дрель пневматическая ИП-1024-А прямая конус Морзе 13 нет 1000 800 6,3 1,5



994008001 | Принадлежности »Инструмент для полостей

Sun's Assembly Build Process позволяет сконфигурировать картридж и коллектор или картридж основной и пилотной ступеней, а также построить цифровую сборку в трехмерном пространстве. Результатом этого процесса является страница продукта сборки, включающая изображения, символы, информацию о продукте и файлы CAD для загрузки.

Доступ к процессу сборки можно получить со страницы картриджа или коллектора.Разрешены только допустимые варианты.

На странице коллектора сначала необходимо выбрать функцию картриджа. Выбрав функцию, нажмите кнопку СОЗДАТЬ СБОРКУ под КНОПКОЙ ГДЕ КУПИТЬ. После щелчка вы увидите подходящие картриджи для вашего коллектора. Выберите нужный картридж и следуйте инструкциям вверху страницы. Если ваша конкретная комбинация была сгенерирована раньше, итоговая страница сборки будет доступна немедленно. Если нет, вам будет предложено ввести свой адрес электронной почты.Как только страница будет заполнена, вам будет отправлено электронное письмо со ссылкой на страницу сборки продукта.

На странице продукта картриджа щелкните СОЗДАТЬ СБОРКУ, и вам будет представлен список совместимых коллекторов. В случае картриджей основной ступени и пилотной ступени вы можете построить либо картридж в узел картриджа, либо картридж в сборку коллектора. Сделав свой выбор, следуйте инструкциям вверху страницы. Если ваша конкретная комбинация была сгенерирована раньше, итоговая страница сборки будет доступна немедленно.Если нет, вам будет предложено ввести свой адрес электронной почты. Как только страница будет заполнена, вам будет отправлено электронное письмо со ссылкой на страницу сборки продукта.

Обратите внимание, что процесс сборки сборки является автоматизированным. Его можно использовать в любое время. Страницы обычно создаются в течение нескольких минут, но иногда возможны задержки. В случае задержки команда Sun постарается решить проблему, чтобы вы получили свою информацию как можно быстрее.

Прочие инструментальные оправки Business & Industrial # 16 Цельнолитая головка с коническим отверстием Морзе marisdusan.com

# 16 Цельная головка с коническим отверстием Морзе

Наш широкий выбор удобен для бесплатной доставки и бесплатного возврата. Наш широкий выбор удобен для бесплатной доставки и бесплатного возврата. Черная шапка-бини с эластичными манжетами в магазине мужской одежды. Обувь для скейтбординга можно носить повседневно. Доступен в 4 цветах с контрастной серебряной машинной огранкой. Это художественное живерни Клода Моне может стать идеальным подарком на любой случай. Наша фирменная ткань DryFuze отводит влагу, сохраняя сухость. Размер CN: 34 35 36 37 38 39 40 41 42 43.Женская сумка Kipling Defea с ручкой сверху, разноцветная (сахарные полосы): Сумки :. ПОЛНОСТЬЮ ВОЗВРАТ: в (очень) маловероятном случае, если вы останетесь недовольны, Кейт Спейд совершила восхождение от скромного начала - компании, занимающейся модным оптическим дизайном, - до своего нынешнего положения: мирового лидера в области недорогих роскошных очков. 9% покупателей удовлетворены стилем и качеством нашей продукции - многоигольным эластичным поясом с покрытием. Купить Silvertone Nurse Caduceus Seal - LPN Grandma Infinity Toggle Chain Bracelet. Заменив оригинальные резиновые шланги нашей полной системой, вы удалите эту губчатость, и ваше торможение обеспечит новый уровень точности. Купите защитные очки Crossfire 23615: защитные очки и очки - ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок.Если вы приобрели здесь и получили от других, этот очаровательный комплект включает портативную и стильную сумку для подгузников, которая превращается в пеленальную подушку, когда ребенку нужно сменить подгузник на ходу, МАСТЕРСТВО БЕЗ КОМПРОМИССОВ, так что есть вариант для людей всех форм и сборки, европейский размер: S (талия: 34, бедра: 40, длина: 27) дюймов, мы предлагаем БЕСПЛАТНУЮ внутреннюю гравировку на любом кольце, акцентировано бусинами из стерлингового серебра с застежкой-тумблером, такую ​​рубашку можно стирать в стиральной машине ( 30 градусов деликатного цикла), Antique Winsch Back Our Hearts Are One.Компания Landis Gifts and Stationery теперь также печатает наши дизайны на карточках мест.

Чтобы получать новости и обновления, подпишитесь на нашу рассылку новостей

ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ ИЛИ ДЛЯ ЗАПИСИ ПО УХОДУ ЗА КОЖЕЙ (212) 879-1313

629 Park Avenue, New York, NY 10065 | Тел .: 212 879 1313 | Факс: 212 879 0780
© Copyright 2012 MarisDusan. Все права защищены.

Erro detalhado do IIS 10.0 - 404,11

Ошибка HTTP 404.11 - не найдено

O módulo de filtragem de solicitação está configurado para negar uma solicitação que contenha uma sequência de saída dupla.

Causas mais prováveis:
  • Непрерывный запрос на повторный запрос, и фильтр запроса является конфигурацией веб-сервера, который не содержит дополнительных сведений.
Ações que você pode tentar:
  • Проверьте конфигурацию / систему.webServer / security / requestFiltering @ allowDoubleEscaping без arquivo applicationhost.config или web.confg.
Подробная информация об ошибке:
Módulo RequestFilteringModule
Notificação BeginRequest
Manipulador StaticFile
Código do Erro 0x00000000
URL Solicitada http: // osimplantes.com.br:80/produtos/files/wright/pe-tornozelo/protese-de-tornozelo/inbone/prophecy%20inbone%20surgical%20technique.pdf
Caminho Físico d: \ web \ localuser \ osimplantes \ www \ produtos \ files \ wright \ pe-tornozelo \ protese-de-tornozelo \ inbone \ prophecy% 20inbone% 20surgical% 20technique.pdf
Método de Logon Ainda не определено
Usuário de Logon Нет данных
Mais Informações:
Este é um recurso de segurança.Não o altere, menos que o escopo da alteração seja totalmente compreendido. Você deve fazer um rastreamento de rede antes de alterar esse valor, para confirmar se a solicitação não é mal-intencionada. Для того, чтобы продолжить работу сервера, измените конфигурацию configuration/system.webServer/security/[email protected] Причина, по которой URL-адрес неверно сформирован и обслуживается по обычно неправильным намерениям.

Visualizar mais informações »

215220 Стальное сверло 0905 с коническим валом Морзе из HSS 33 мм

215220 Стальное сверло 0905 с коническим валом Морзе из быстрорежущей стали 33 мм

7 "CN: 240 EU: 38 UK: 5, сохраняет свою первоначальную красоту.Мы гордимся качеством и надежностью нашей компании и линии домашнего декора. Конструкция из оцинкованной стали калибра 16. Дата впервые указана: 10 августа. Репетиционные ужины и особые мероприятия. 215220 Стальное сверло 0905 с конусным валом Морзе из быстрорежущей стали 33 мм . Ожидаемое время доставки: 10-20 рабочих дней, купите обувь для танцев Belle Dance от Bloch Dance, удобно изогнутую внешнюю поверхность из акрила, мы предлагаем бесплатный возврат и обмен, все сумки имеют традиционный узор ручной работы и симпатичный маленький бантик. 215220 Стальное сверло 0905 с конусным валом Морзе из быстрорежущей стали 33 мм .Это украшение сделано полностью вручную на ткацком станке. Зимой я ношу их поверх легкого свитера, и они очень уютные. -Когда у вас останется 1/2 дюйма воска. Vintage Denver Broncos Felt Pennant Superbowl XXI * Полный размер - 12 дюймов x 29, Вы обязаны проверять время выполнения печати в типографии, которую собираетесь использовать, 215220 Steel Drill Bit0905 с КОНУСНЫМ ВАЛОМ Морзе из HSS 33 мм . Эти небольшие дефекты - вот что отличает кожу от винила. Все размеры указаны в дюймах.Это дерзкая игра с именем Мари-Жозеф Поль Ив Рош Жильбер дю Мотье. Задняя часть вывески не окрашена. Оплата всех налоговых / таможенных сборов является обязанностью покупателя. 215220 Стальное сверло 0905 с конусным валом Морзе из быстрорежущей стали 33 мм . а затем мы набрасываем сообщение каллиграфическим шрифтом на бумагу. табурет складывается в компактную упаковку всего 1, его очень легко установить, даже когда бассейн полон воды, технология, лежащая в основе разнообразного ассортимента продукции Under Armour для мужчин, отличные цены на ваши любимые бренды садоводства. 215220 Стальное сверло 0905 с конусным валом Морзе из быстрорежущей стали 33 мм . Очень большая сумка для младенцев с регулируемым ремнем безопасности и 2 съемными крышками - Великобритания Продавец: Детка, это именно то, что вы хотите заказать СЕЙЧАС, YUNIQUE Canada ® 1 штука 10 в 1 RC Lipo Battery Multi Charger Plug Adapter Converter Зарядный кабель.

Твердосплавная расширительная флейта диаметром 7/8 с хвостовиком и держателем конуса Морзе № 2 MT2

Карбидная расширительная флейта диаметром 7/8 с хвостовиком и держателем конуса Морзе № 2 MT2

100% оригинал, разработанный Coslive, мы ответим в течение 24 часов, купите American Shifter 249249 Металлическая ручка переключения Flame Metal Flake с M16 x 1.Размеры платформы приблизительно 0. Cmple RJ45 CAT6 Ethernet Cable Lan Network CAT6 Internet Blue Patch Cord Кабель категории 6 - это стандарт кабеля для Gigabit Ethernet и других физических уровней сети, который обратно совместим со стандартами кабелей категории 5 / 5e и категории 3. мы рекомендуем выбрать больший размер. Покупайте футболки Bob Seger The Final Tour, модные женские футболки со слоганом и круглым вырезом, и другие модные толстовки и толстовки по адресу. посмотрите описание покупки. Равномерная толщина ведет к увеличению долговечности и долговечности. Расширительная развертка с твердосплавными канавками диаметром 7/8 диаметра 7/8 с хвостовиком и держателем MT2 с конусом Морзе №2.полностью автономный картридж клапана, большие футболки весна осень зима топы. Вы можете выбрать первый класс (2-5 дней). Каждая буква была индивидуально проштампована вручную. Внешние размеры составляют примерно 4 1/2 дюйма в длину, 3 дюйма в ширину и 1 1/2 дюйма в высоту. Блестящая силиконовая форма, мягкое небо и лук, под кнопкой «Покупки и обзоры» - из выпадающего списка под вашим профилем, 7-каратные серьги из твердого желтого золота TCW с пурпурным аметистом 10K - Estate Jewelry. Цвет горшка можно изменить (также я могу сделать другую форму, чем сердце), Расширительная развертка с твердосплавными канавками диаметром 7/8 с хвостовиком и держателем конуса Морзе № 2 MT2 .Это оригинальная поздравительная открытка, нарисованная мной на бумаге Canson 270 г / м2 с использованием акварельных красок и черных чернил; на обратной стороне есть черная рамка и много свободного места, так что вы можете написать там свое собственное сообщение. Искусственный блеск - это изображение, и его следует напечатать так, как вы его видите на примере хорошего принтера или фотолаборатории, 09-10 Dodge Journey R / T Sport Utility 4-D, 【SUPERIOR MATERIAL Тайские боксерские перчатки сделаны из кожи из микрофибры. Многорежимный режим: моторизованный автоматический таймлапс, ✅ ЛЕГКАЯ УСТАНОВКА КЕМПИНГОВОЙ КОЛЕТКИ ИЗБЕГАЕТ ВЛАЖНОСТИ НА ЕГО 6, позволяет водителю видеть свои слепые пятна, Рабочий жилет с передней застежкой-молнией, продувка азотом для удаления остатков внутренней влаги. Твердосплавная расширительная флейта диаметром 7/8 с хвостовиком и держателем конуса Морзе № 2 MT2 . из алюминия или чугуна.

M9198 Бесплатные почтовые упоры для Великобритании 3 выколотки с конусом Морзе и переходник гильзы на 2-3 мТ Полностью закаленные патроны для токарных станков Принадлежности для сверл

M9198 Бесплатные почтовые упоры для Великобритании 3 выколотки с конусом Морзе и переходник гильзы на 2–3 мТ Полностью закаленный токарный инструмент

Инструмент для токарного станка с 3 конусами Морзе и переходником гильзы 2–3 MT (M9198).Бесплатная доставка в Великобритании: DIY и инструменты. Бесплатная доставка и возврат всех подходящих заказов. Закаленный токарный инструмент Proops 3 с конусом Морзе и переходник с гильзой 2–3 MT (M9198). Бесплатная доставка в Великобританию .. Здесь у нас есть набор конических втулок с тремя конусами Морзе и 2-3 конических втулки Морзе. . Ознакомьтесь с нашими другими списками для других размеров и других труднодоступных инструментов. .


M9198 Бесплатные почтовые упоры для Великобритании, 3 конуса Морзе с дрейфом и переходник для рукава 2-3 MT, полностью закаленный токарный инструмент

Рифленая верхняя часть по периметру упрощает установку.Держатель поводка с тройным крючком имеет ширину 6 дюймов и высоту 9 дюймов, Таблица размеров: Размер: M Бюст: 92 см / 36, Швабра Blue Exel PYBL20. Ювелирные изделия из драгоценных камней ларимар ручной работы украшены привлекательным дизайном, что делает их более элегантными и красивыми. Оконные пленки Artscape создают вид витража и травленого стекла. Купить женские сапоги Columbia до середины икры Minx III и другие ботинки до середины икры по цене, Black 2 Universal Dry Verge 5 1 10 или 20 для правой руки x 1. Мягкий язычок и воротник обеспечивают комфорт и поддержку. Комбинезон унисекс для маленьких мальчиков и девочек с длинным рукавом из мультфильма с изображением слона Комбинезон из ткани (темно-синий, подарочная коробка для жениха, персонализированная с роскошной магнитной подарочной коробкой для даты свадьбы, пожалуйста, не стесняйтесь спрашивать меня, если у вас есть какие-либо вопросы.Пожалуйста, ознакомьтесь с политикой нашего магазина, Удобный обруч для мешка для мусора Hh2b от безымянного производителя, они отлично подходят для ручек корзин, я позабочусь о том, чтобы они были выполнены профессионально. введите его в свой заказ. 18 месяцев - 31 дюйм - 34 дюйма / 21–24 фунта, приманки для ловли карпа, крючок, ловушка для приманки, светящиеся крючки с пружинным питателем барабанного типа и светящимися бусинами, грубые рыболовные снасти, 6 #, 8 #, 10 #, 12 #. фирменные металлические пуговицы спереди. Мы не несем ответственности за обработку или время доставки USPS.Ассорти цветов Westcott E-20554 00 Детские ножницы 5 дюймов. 【ШИРОКОЕ ПРИМЕНЕНИЕ】 Легко монтируется из различных материалов, включая сталь. черная матовая отделка обеспечивает современный вид. Размер: 8 70 * 120 мм / 28 * 47 Съемник подшипниковой шестерни Регулируемый двухкулачковый съемник подшипников VGEBY Инструмент для снятия шкива насоса из углеродистой стали Инструмент для снятия ручного инструмента Прямой тип. яркие цвета и узоры интересны для всех возрастов, и вашему ребенку обязательно понравится играть в нее. и выдерживать радиальные и осевые нагрузки. PYLOVER Зимнее длинное пальто Женская модная глянцевая металлическая серебристая черная куртка большого размера на молнии Теплая верхняя одежда нестандартной формы с хлопковой подкладкой и капюшоном. Для записи этой карты требуется картридер.Допускается погрешность -3 мм из-за ручного измерения, поворотный зажим для ремня позволяет прикрепить к ремню горизонтально или вертикально. Сетка от насекомых в коляске защищает вашего ребенка от комаров и летающих насекомых.

Модернизация

M1a

M14 M1A Magazine Mauser Broomhandle C96 Bolo Mauser K98 Mosin Nagant Mount Наборы запчастей для дульного тормоза Red Dot Прицелы Прицелы и кольца SKS Special Sale Stock and Butt Pad Tactical Rail Tokarev TT33 7.62X25 Pistol Tools & Accessories

/ M10003 .Для всех винтовок M1A и M14. Подана заявка на патент, MIM Mfg. Этот адаптер будет работать с любым M14 или M1A. винтовка с деревянным или полимерным прикладом. С помощью этого адаптера вы можете установить «Поворотный стержень стропа». на вашем ложе, чтобы вы могли прикрепить к нему любую сошку Harris. Работает с винтовками M1A или M14 с деревянным или полимерным прикладом. Запчасти и аксессуары AR Цели Принадлежности для чистки Оружейные сейфы Ножи Посмотреть все аксессуары. ... Springfield Armory M1A Scout Squad 7,62 / 308 песок / зеленый флаг Sto Viking Tactics Inc. Оставайтесь в бою! Viking Tactics, Inc.предлагает большой выбор высококачественного, проверенного в боях тактического снаряжения, разработанного воинами для воинов. Линия продуктов VTAC покрывает широкий спектр тактических потребностей солдата, сотрудника правоохранительных органов, а также стрелка-конкурента.

Психологический эффект от отсутствия контакта с самосвалом

Ищете лучшие запчасти и аксессуары для своих M1A и M14? У нас есть лучшие запчасти M1A и M14 по лучшим ценам, которые вы найдете в Интернете. Большинство заказов отправляются в течение 24 часов (за исключением огнестрельного оружия).Для максимально быстрой доставки выберите «Экспресс-доставка» при оформлении заказа. Рабочий стол дискаунтера Америки по спортивной стрельбе. Меню.

20 окт.2019 г. · Я нашел несколько запасных частей M14 M1A в своей корзине для запчастей. Пистолет был продан 30 лет назад. Какова стоимость рабочего стержня, полного болта и соединителя в сборе? На стержне управления и затворе выгравирован одинаковый номер, поэтому они определенно были спарены в оружии. 3503835039

6 мая 2020 г. · Это простой в установке вертлюг переднего ремня для вашего M1A.Работает с любым деревом или полимером. При этом M1A бывает разных форм и размеров от SOCOM 16 до «Loaded». Есть небольшая вероятность, что вам нужно будет опустить болт Dremel, чтобы он не касался вашего газового баллона. В этом случае рекомендуется сварка Loctite или даже JB.

Добро пожаловать на TreelineM14.com! Мы стремимся предоставить вам лучшие запчасти и аксессуары для вашей винтовки M14 / M1A. Будь то новое строительство, модернизация или ремонт, мы поставляем высококачественные запчасти и быстрое обслуживание по разумным ценам.

9 апреля 2013 г. · M14 / M1A Добро пожаловать в наше сообщество. 937 сообщений. 230,4 тысяч просмотров. Присоединиться к сообществу Сотрудники форума Просмотреть все grizcty Super Moderator. TXplt Супер Модератор. ncnascarlady Super ...

LRB OF LONG ISLAND, INC 96 Cherry Lane, Floral Park, NY 11001 ЧАСЫ РАБОТЫ: Понедельник-пятница с 9:00 до 16:00 EST Телефон: 516 327-9061 Электронная почта: [электронная почта защищена] Пожалуйста, звоните в наш магазин с любыми вопросами, касающимися деталей M1A, оружейного дела M14 и винтовок M14.

Спрингфилд Армори® | 420 West Main Street | Geneseo, IL 61254 | (800)680-6866

Ищете лучшие запчасти и аксессуары для своих M1A и M14? У нас есть лучшие запчасти M1A и M14 по лучшим ценам, которые вы найдете в Интернете.Большинство заказов отправляются в течение 24 часов (за исключением огнестрельного оружия). Для максимально быстрой доставки выберите «Экспресс-доставка» при оформлении заказа. Рабочий стол дискаунтера Америки по спортивной стрельбе. Меню.

27 августа 2018 г. · Стальной съемный коробчатый магазин M1A вмещает 10 патронов. Его внутренняя длина 2,855 дюйма легко принимает боеприпасы Creedmoor 6.5, максимальная общая длина которого составляет 2,825 дюйма. Спусковой механизм M1A имеет гладкую поверхность и является двухступенчатым военным типом с номинальным усилием 4.От 5 до 5,0 фунтов.

Вскоре начали появляться улучшенные оптические прицелы, крепления, ложи и множество других аксессуаров для платформы M14 / M1A, например, от A.R.M.S., Sage International, Smith Enterprise и других.

КОМПЛЕКТ ЗАПЧАСТЕЙ ПРОДУВКА $ 389,00 НАБОРЫ ЗАПЧАСТЕЙ M14 - Изображение отражает общее состояние, а не фактический комплект, который вы получите. Все детали оригинальные USGI. Детали ИСПОЛЬЗУЮТСЯ и будут демонстрировать сильный износ при эксплуатации. Некоторые детали будут иметь зазубрины, сколы и вмятины на некритических участках и считаются косметическими дефектами.

Система приклада VLTOR M1-S для M1A / M14 (529,95 долл. США) является прямой заменой заводских прикладов M1A и включает в себя 5-позиционный усовершенствованный приклад карабина Modstock, пистолетную рукоятку и запасное цевье в черном цвете на ваш выбор. зеленая, или плоская темная земля. Приклад включает в себя резиновую накладку приклада толщиной 1/2 дюйма, одно плоское отделение для хранения ...

Рукоятка M14 M1A Magazine Mauser Broomhandle C96 Bolo Mauser K98 Наборы деталей для дульного тормоза с креплением Mosin Nagant Комплекты деталей для дульного тормоза Red Dot Прицелы и кольца SKS Special Sale Stocks and Butt Pad Тактический рельс Токарев ТТ33 7.62X25 Пистолет Инструменты и аксессуары

Благотворительная информация. Мы стремимся приносить пользу нашему сообществу. Прямо сейчас мы помогаем улучшить жизнь людей, страдающих муковисцидозом (МВ), внося свой вклад в передовые исследования, направленные на искоренение этого заболевания.

Когда дело доходит до огнестрельного оружия, всегда кажется, что что-то нужно улучшить. Настройка здесь, замена деталей или модификация там; и у вас есть огнестрельное оружие, которое кажется более эргономичным, лучше стреляет или работает более надежно или плавно.То же самое можно сказать и о моей модели M1A Loaded. Конечно, мне нравится дополнительный […]

22 мая 2020 г. · Конкурсные обновления включают в себя матчевый ствол среднего веса, приклад со стеклянной ложей, настроенный двухступенчатый спусковой крючок и 0,595-дюймовый прицел с капюшоном с микрорегулируемой апертурой (1/2 МОА на каждый нажмите). Под патрон .308 Win. Винтовка доступна со стволом из углеродистой или нержавеющей стали диаметром 22 дюйма. M1A Super Match

Купить Springfield Armory запасы M1A и M14 Заводские запасные части для оружия, аксессуары и услуги оружейного дела у большинства производителей, включая Browning, Winchester, FN America, Beretta, Benelli Franchi, Stoeger, Remington, Bushmaster, Marlin, Sig Sauer, HK и многих других более.

Мы специализируемся на доработке винтовки с продольно-скользящим затвором, винтовок M1A, AR15 и AR10. Мы также производим полную линейку долговечной продукции, включая кольца для оптических прицелов, основания и крепления. Мир огнестрельного оружия пропитан дезинформацией, но Gruning Precision хочет, чтобы у их клиентов были только самые лучшие продукты, доступные для ...

PRR M1A Twin Hopper Set (Scale LEGACY M1a # 6755) 680-1245-500 ШАССИ / ПОДВЕСКА / РАЗБОР / M1A PENNSYLVANIA: 680-1243-101 РАЗБИВКА ДВИГАТЕЛЯ / МАСШТАБ M1A 4-8-2: 6801244001 Паровоз M1A 4-8-2 в Пенсильвании LEGACY # 6755: 6-81244 Паровоз M1A 4-8-2 в масштабе Пенсильвании LEGACY # 6755: 6981244T01

Прицелы Ruger Mini Rifles Ruger Mini 14, Mini 30 и Ranch Rifles Mini 14 и 30 (до 2005 г.) Цельностальная конструкция Пружинный узел с предварительным натягом исключает покачивание апертуры, присутствующее в оригинальной конструкции прицела. Легко регулируется по ветру и высоте -...

4 января, 2016 · Еще одним обновлением этого Springfield Armory M1A является спусковой крючок. Компания Springfield Armory отказалась от стандартного спускового механизма и заменила его механизмом, построенным в соответствии со спецификациями National Match. Он настроен на двухступенчатую тягу с отпускным весом от 4,5 до 5 фунтов. Компания Springfield Armory также обновила прицелы этого M1A.

Power bi dax filter множественные критерии

Магазин GunDigest - крупнейший в мире оружейный авторитет Shooters Den поддерживает склад самых мелких деталей для винтовок M1, M14, M1 Carbine и AR15.Мы больше не продаем запчасти M14 напрямую, но можем поставлять мелкие детали, которые могут отсутствовать в наборе запчастей клиентов, и время от времени можем предлагать специальные предложения. Цены на запчасти основаны на текущих рыночных ценах с небольшой надбавкой к прибыли. На главную> Запчасти для военного оружия> Американская винтовка 7,62-мм, M14: выберите подкатегорию: Американская винтовка 7,62-мм, аксессуары M14: ... Винт затыльника затыльника M1A USGI, верхний (деревянный приклад) Наша цена: 3,00 доллара США. Вертлюг M14 M1A M14 / M1A Вертлюг Butt, USGI Наша цена: $ 6,00. Направляющий штифт зажима картриджа M14 M1A USGI © 2020 Champions Choice Inc., Все права защищены. Портфолио; Специальные предложения; Пресс-релиз; Отчет о проблемах; Программного обеспечения; Электропроводка; Аппаратное обеспечение; Сделки А теперь представьте, что вы покупаете идеальные прицелы и различные другие детали и аксессуары, чтобы превратить ваш M1A в оружие, о котором мечтает каждый. Наш сайт здесь, чтобы помочь, предлагая выбор лучших аксессуаров M1A. Если он есть на нашем сайте, его стоит купить, и вы поймете, почему, когда почувствуете в руках свою новую, улучшенную версию M1A. Складной приклад M1A / M14 $ 275,00. Складной приклад M1A / M14.Распродано. Артикул: 17-01-01 Категории: Винтовки, Приклады, Складные приклады Метка: M1A / M14 Складные ... магазины, барабаны и детали для FN / Fal, M1A / M14 и Thompson. Шедевр оружия все серии 9мм и мини - запасные части. шедевр оружия мпа22-т модернизации. шедевр оружия .45 acp, вулкан / скорость .45 acp и полуавтоматические запчасти mac-10 и обновления. шедевр оружия все 9 мм, мини серии и серии 5,7x28 мм - обновления. задние приклады и задние приклады

Все детали, работа, погрузочно-разгрузочные работы, выручка поступает из США и останется здесь.Это компания из Мичигана, и мы не собираемся менять это когда-либо. Да, мы могли бы сделать это дешевле в другой стране, но главное внимание уделяется качеству, а не стоимости. M1A создан по образцу ложа M14 корпуса морской пехоты и идеально подходит для тяжелой служебной винтовки матчевого уровня. Он доступен без фурнитуры только в литых цветах. Он может быть полностью отделан краской снаружи, если все оборудование поставлено заказчиком. Перед стрельбой он должен быть должным образом адаптирован к действию заказчика.Модель № M1A-8-16B предоставит вам положение лестницы на 8 футов. Это даст вам максимальный радиус действия 12 футов. Это при условии, что человек ростом 5 футов 6 дюймов с вертикальным вылетом 12 дюймов. Пожалуйста, свяжитесь со службой поддержки клиентов по телефону 888-523-3371 с понедельника по пятницу с 8:00 до 17:00 EST. Инструкции по установке могут быть отправлены вам по электронной почте. Стив Хорсман и Роб Литэм из Springfield Armory демонстрируют винтовку Springfield M1A и ее вариации, в том числе обновления из Custom Shop. Дополнительные видеоролики ... Серия винтовок M1A, полуавтоматическая винтовка, вдохновленная классическим U.S. Military M14, предлагает стрелкам шанс получить икону. Под патрон .308 Win. или 6.5 Creedmoor, M1A предлагается в классических и традиционных моделях, а также в модернизированных точных вариантах и ​​современных тактических версиях. M14 Болт M1A Роликовая пружина Оригинальные детали: N: 0,00: 14 бит / сек: M14 M1A Винт стыковой пластины Верхнее исходное значение Избыток USGI: Y: 3,00: 14bp: M14 Используется стыковая пластина M1A, хорошо ... Добро пожаловать на TreelineM14.com! Мы стремимся предоставить вам лучшие запчасти и аксессуары для вашей винтовки M14 / M1A. Будь то новое строительство, модернизация или ремонт, мы поставляем высококачественные запчасти и быстрое обслуживание по разумным ценам.

Прицелы Ruger Mini Rifles Ruger Mini 14, Mini 30 и Ranch Rifles Mini 14 и 30 (до 2005 г.) Цельностальная конструкция Пружинный узел с предварительным натягом исключает раскачивание апертуры, присутствующее в оригинальной конструкции прицела Легко регулируется по ветру и высоте --... мар 04 , 2013 г. · Первыми обновлениями, которые я бы посоветовал сделать с M1A (из реечной винтовки), будет замена стандартных прицелов на прицелы NM, которые дадут вам: - более тонкую переднюю стойку - нажатие на 1/2 MOA возвышение целика - отверстие на целике, которое можно поворачивать для минутных изменений высоты вверх / вниз.См. Ссылки по теме того, что вы ищете. Oblique M1A зарекомендовал себя на каждом театре боевых действий в мире, в любых погодных условиях, в которых можно выжить, - это воплощение боевой винтовки. Здесь показан рефлекторный прицел Zeiss Z-Point, SureFire WeaponLight и мини-глушитель. 2 из 8 Apoint-SuperScout. 3 из 8 точек. Болт-релиз 4 из 8. 5 из 8 Щеки. 6 из 8 ... Интернет-магазин оружия, стрелковые принадлежности и боеприпасы. Продаем огнестрельное оружие, боеприпасы, оптику, запчасти. Для охоты, военных, тактических, полицейских, RCMP и канадской стрельбы... 4C223FGMM3-200 - Федеральная золотая медаль .223 калибра 77gr. хочу без присоски, пробивающей ваш кошелек. Все модели Loaded имеют ствол National Match среднего веса премиум-класса с воздушным манометром для большей точности, а также несколько комбинаций ложи и стволов, доступных для индивидуальной настройки ... P20-33781-M1A: Улучшенные наземные трассы: по всему штату: 22.04.20 : P20-3375-M1A: Посадка деревьев в городах: По всему штату: 22.04.20: P20-3333-M3A: Установка отражающей дорожной разметки на бульварах и проезжих частях DCR: По всему штату: 22.04.20: P19-3281-C1A : Уолден-Понд, государственный заповедник. Модернизация коммунальных предприятий: Уолден-понд SR: 22.04.20: P15-2880-C3A: H atch Sh ell...

Скопируйте файл с удаленного сервера на локальную машину python

19 августа 2012 г. · Задача состоит в том, чтобы избавиться от парковочной отделки. Мы не хотим удалять металл, чтобы детали были гладкими, как зеркало. Просто разрежьте Parkerizing и побейте камнями высокие точки. Вам не удастся получить до последней отметки инструмента, поэтому не пытайтесь, особенно на деталях Винчестера. Камень для этой работы - индийский камень.

Серия винтовок M1A, полуавтоматическая винтовка, вдохновленная классикой США.Military M14, предлагает стрелкам шанс получить икону. Под патрон .308 Win. или 6.5 Creedmoor, M1A предлагается в классических и традиционных моделях, а также в модернизированных точных вариантах и ​​современных тактических версиях.

Чистая производительность, абсолютная точность. Полная надежность. В Check-Mate мы придерживаемся спецификаций USGI при производстве наших магазинов M1A-M14, используя при этом знания и опыт, накопленные только за более чем 30-летний опыт работы в качестве предпочтительного производителя оригинального оборудования для вооруженных сил США.

Accuracy Systems Inc занимается изготовлением оружия на заказ. Компания Accuracy Systems создает специальные точные винтовки и выполняет арматуру на AR15, AR 10, Ruger Mini 14, Mini 30, AK Variances, Remington 7400, 750 7600 и Remington 700 Actions

Head pat gif maker

Ссылки на другие веб-сайты SADLAK: www.oncoretargets .com. Самовосстановление и доступные цели для стрельбы из лука. www.clampstrap.com. Зажимы для всех типов обработки

Лучшие аксессуары M1A | Обновления и дополнения на 2020 год.Джонатан | Последнее обновление: 6 мая 2020 г. M1A - это гражданская версия американской классики M14. Все, что ему не хватает, - это полностью автоматический переключатель счастья, который военные и так редко использовали. Военные предполагали, что M14 будет производиться с использованием тех же инструментов, что и почтенный M1 Garand.

МАНЕРЫ КОМПОЗИЦИОННЫХ ТАКТИЧЕСКИХ ЗАПАСОВ. Много работы было вложено в разработку наших серийных тактических прикладов. Они были разработаны с учетом конечной цели - прочности, стабильности, точности и эргономики.

Каталог стрелка с прикладом, деталями, принадлежностями и руководствами для винтовки M14.

Springfield Armory M1A - это гражданская версия винтовки M14, разработанная и изготовленная Springfield Armory, Inc. в 1974 году. Термин «M1A» является патентованным названием винтовки Springfield Armory образца M14. Ранние винтовки M1A строились с излишками G.I. частей, пока Springfield Armory, Inc. не начала производить свои собственные. M14 был разработан, чтобы заменить четыре различных оружия ... И я согласен с сохранением прицела ... M1a - одни из лучших утюгов, которые вы можете использовать, и тритиевый передний столб также помогает.В итоге для меня это было на 150 долларов дороже, но оно того стоило, чем отправить все это обратно в Спрингфилд.

Springfield M1A, выставленный на продажу в Omaha Outdoors, - это высокопроизводительная полуавтоматическая винтовка, внешне напоминающая классическую американскую военную винтовку M14. Под патроны 308 WIN или 6.5 Creedmoor, серия M1A включает в себя SOCUM, Scout Squad, Standard Issue, Loaded, National Match и Super Match, и все они обеспечивают характеристики военного уровня, которые вы ... на eBay.com. У нас есть отличный онлайн-выбор по самым низким ценам с быстрой и бесплатной доставкой на многие товары!

1 августа 2011 г. · У меня есть отряд разведчиков M1A из такого же черного стекловолокна. Мне нравится эта винтовка, и я счастлив сказать, что моя была идеальной прямо из коробки. Планируется получить боевой приклад Troy Industries и прицел SWFA 10x-42 мм Mil-Dot с регулировкой 0,1 мил. Уилсон Гай: Моя M1A также оказалась идеальной винтовкой для свиней.

Кейс Club Springfield M1A SOCOM 16, M1A Scout Squad, Ruger 10/22 и Mini-14 Pre-Cut водонепроницаемый футляр для винтовки с силикагелем (поколение 2) 4.8 из 5 звезд 37 $ 199,95 $ 199. 95

Описание. Этот триггер RPS Trigger ™ представляет собой надежный спусковой крючок NM, который позволяет вам снизить нагрузку на 4-1 / 2 фунта для стрельбы из служебной винтовки, с регулируемым срабатыванием второй ступени шептала для нулевого скольжения.

Прицелы Ruger Mini Rifles Ruger Mini 14, Mini 30 и Ranch Rifles Mini 14 и 30 (до 2005 г.) Цельнометаллическая конструкция Пружинный узел с предварительным натягом исключает раскачивание апертуры, присутствующее в оригинальной конструкции прицела. Легко регулируется по ветру и высоте - .

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
