Незаменимые помощники на даче и в сельской местности: мотоблок и мотокультиватор. Оба эти агрегата приводятся в движение бензиновым двигателем. Основное различие в том, что первый может еще перевозить грузы, пахать и даже косить, а второй — только рыхлить почву. Фрезы для культиватора — это тот узел, который делает их похожими друг на друга.

Разновидности

В мотоблоках, имеющих вал отбора мощности, набор фрез может быть отдельным навесным орудием. Вращение узла осуществляется ременной передачей. Поступательное движение агрегата осуществляется при помощи колес или грунтозацепов. Сам мотоблок движется медленно, а режущий узел вращается с частотой не менее 3000 об/мин. В этом случае можно говорить о том, что это активная фреза, имея в виду тип ее подачи.

На легких мотоблоках и мотокультиваторах режущие элементы устанавливаются вместо колес. Они вращаются и режут почву, одновременно двигая агрегат. Здесь тип подачи — пассивный, потому и фреза называется пассивной.

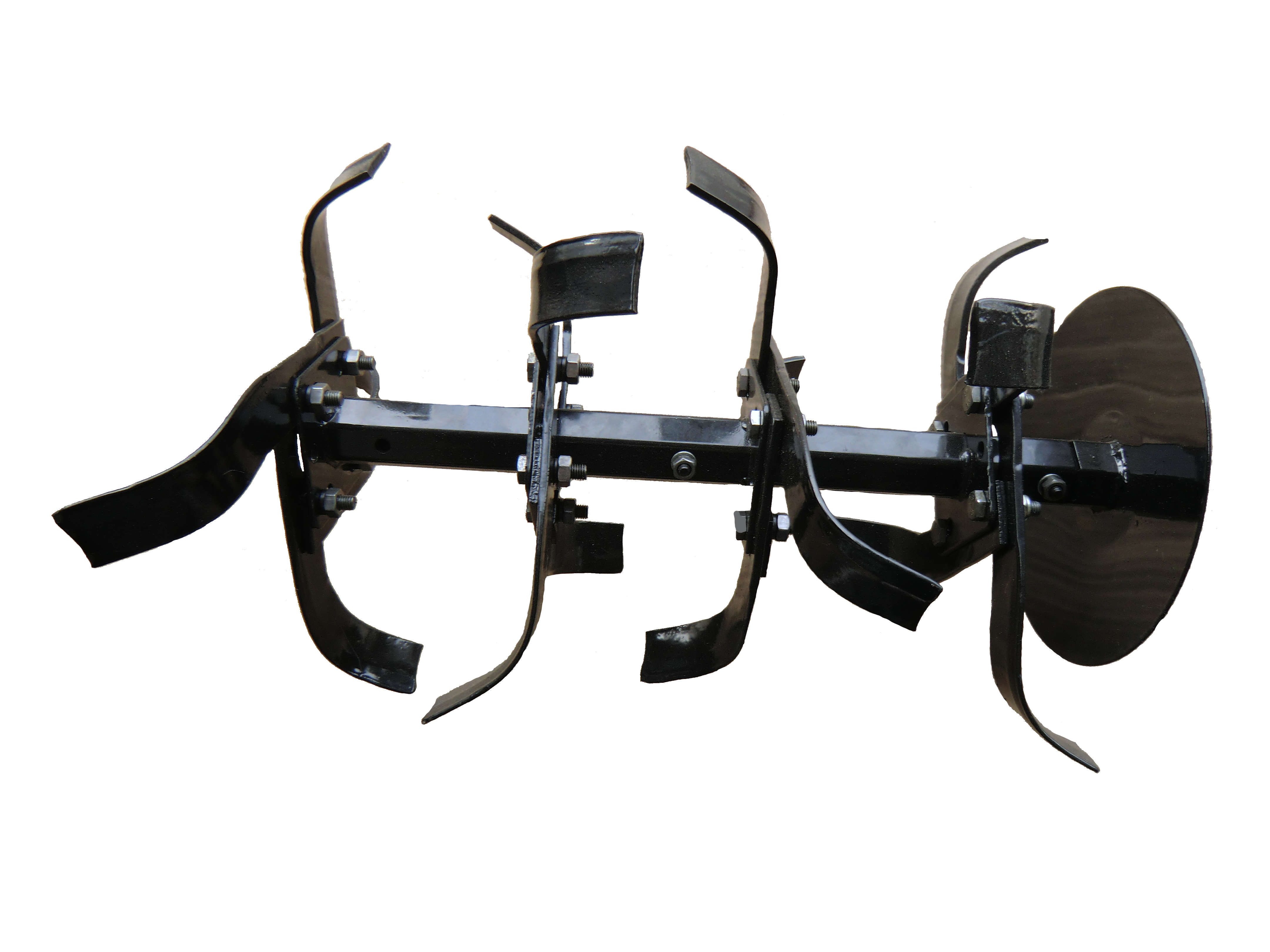

Активные саблевидные

Называть фрезу «активной» или «пассивной» только по ее конструктивным особенностям не совсем верно. Саблевидные элементы — удачный вариант сочетания качества и производительности. Их изготавливают из легированной стали. В заводских условиях закаляют и подвергают обработке ВЧ токами. Они не требуют дополнительного обслуживания, прекрасно работают на всех видах почв.

В основном, фрезы набирают звеньями на ступицы, по 3-4 шт. Каждое звено сдвинуто относительно соседнего под небольшим углом. Их изогнутые концы поочередно повернуты в разные стороны. Как показала практика, 3 элемента в звене не дают стабильного движения агрегата. Конструкция прыгает и ею трудно управлять. Поэтому приобретать нужно фрезы с 4-мя лопастями. Ширина захвата зависит от мощности двигателя мотокультиватора. Она колеблется от 0,8 м до 1,2 м.

Земледельцы пытаются своими руками изготовить почворезы саблевидной формы. Даже если удается найти сталь от рессор, то возникает проблема с приданием им изогнутой формы. Для этого нужна обработка в кузнице, сварка тут не поможет.

Гусиные лапки

Еще одна удачная находка огородников и фермеров — оснащение культиватора фрезой «гусиная лапка». Изначально умельцы их изготавливали сами, а теперь можно приобрести такой вариант в магазинах. Конструкция имеет свои преимущества:

  • сварное устройство из подходящего материала;
  • острые режущие ножи;
  • возможность заменить любой из пришедших в негодность элементов.

Такие сборки ставят тогда, когда нужно обработать целинную землю. Благодаря высокой скорости вращения они могут справиться не только с дерново-подзолистыми почвами под Москвой, но и с грунтом черноземных районов России. Заточенные кромки, входящие в пласт под острым углом, разрыхляют и перемешивают плодородный слой. При использовании фрез «гусиные лапки» не возникает необходимости обрабатывать участок повторно.

Как собрать правильно

Качество и скорость обработки почвы зависят от правильного монтажа режущих элементов. Перед сборкой фрез мотокультиватора необходимо внимательно осмотреть входящие в комплект элементы. На них мы увидим штампованные буквы L и R. Это значит «левые» и «правые». Чтобы не путаться, разложим их на 2 одинаковые группы. Ступицы, на которые крепятся ножи, в основе своей могут иметь круглую трубу или шестигранник. Это зависит от того, какой вал у культиватора.

С одной стороны есть небольшой выступ с отверстием под шплинт и посадочным местом для первого звена ножей. Возьмем одну из полуосей. Она будет располагаться слева, по ходу движения. Собираем первое звено, начиная от редуктора. Режущие кромки располагаем так, чтобы они совершали круг против часовой стрелки. Поочередно ставим правый и левый ножи. При наличии 4-х элементов, 2 ножа лежат снизу, 2 — на них, сверху. Там, где на полуоси отверстие под шплинт, нож перед отверстием должен лежать выше. Иначе будут трудности с установкой и извлечением шплинтов.

Элемент прикручиваем так, чтобы пластина-основание была между ним и редуктором. В противном случае нож может цепляться за кожух редуктора. Когда первое звено готово, собирают второе.

Смотрим на любой из прикрученных ножей, на следующей пластине находим такое положение, чтобы новый нож смотрел в ту же сторону, но был сдвинут на несколько градусов против часовой стрелки.

На пластинах крепления резцы располагаем с той же стороны, как и первое звено. Это необходимо для соблюдения одинакового расстояния между ними. Правильно собранная фреза, если посмотреть на нее с торца, имеет вид спирали. Правую фрезу собираем так же.

Какие лучше

Фрезы для мотокультиватора подбираются для каждого вида работ и в зависимости от структуры почвы. Саблевидные фрезы, разрыхляя почву на глубину до 35 см, поднимают на поверхность сорняки. При этом они не разрезают их на мелкие части, а наматывают на себя и валы. Чем не дают им размножаться. К тому же, почва получается более крупного «помола». Но на плотных или целинных почвах ножи-сабли плохо входят в землю. Крупные и вьющиеся сорняки быстро наматываются на рабочую часть и тормозят обработку.

Фрезы «гусиные лапки» прекрасно справляются с трудными почвами и со всеми видами сорняков. Однако из-за того, что они острой кромкой режут их на части, сорняки размножаются. Есть вариант комбинированного использования. Осенью следует пройти участок этими фрезами, а весной и в течение сезона работать саблевидными резцами.

Установка на мотоблок

Одному бывает сложно держать культиватор в приподнятом состоянии и устанавливать фрезы. Для этого можно изготовить специальные подставки с прорезями под ось. Они удобны в использовании, но их нужно постоянно возить с собой. Можно воспользоваться посторонней помощью, но не всегда работы выполняются вдвоем.

В полевых условиях, если мы приехали на мотоблоке и нужно выполнить установку фрезы на культиватор, можно подставить под ось снятые колеса. Если же мотоблок легкий, то одной рукой наклоняем его, опирая на сошник, а второй рукой надеваем фрезы.

Их устанавливаем на валы так, чтобы спирали расходились от центра к краям, резцы располагались по обеим сторонам синхронно. Нельзя путать местами собранные узлы. На обоих режущие кромки должны вращаться по ходу движения блока. При неправильной установке двигаться культиватор будет, но увеличится нагрузка на двигатель. Фрезы не будут врезаться в грунт на нужную глубину.

Надо ли затачивать

Ответ на этот вопрос положительный при использовании «гусиных лапок». Там необходимо производить регулярный осмотр и заточку режущих кромок. Сварная конструкция таких фрез не подразумевает использования каленого металла, а потому гнется, лопается и притупляется.

В случае работы саблевидными фрезами затачивать не только нецелесообразно, но и вредно. К тому же в паспорте на изделие четко указано: «Не затачивать кромки». В их работе важна частота вращения и состав почвы. Культивация — процесс борьбы с сорняками, разрушения корки и смешивания подкормки с почвой.

Как работать

После того, как фрезы установлены, заводим мотоблок. На первой скорости, прямо на фрезах, подъезжаем к началу участка. Если скорость для движения вперед всего одна, то делаем это на самых низких оборотах двигателя. Для работы мотокультиватора с фрезой выбирают скорость как можно выше. Включаем вторую скорость и, установив обороты двигателя на максимум, включаем сцепление.

Сошником выставляем желаемую глубину возделывания. Для начала ставим его на второе деление сверху. Чем короче часть сошника, обращенная к поверхности, тем мельче обработка. С его помощью мы создаем нагрузку и тормозим поступательное движение техники. Не имея возможности двигаться вперед, культиватор зарывается фрезами вглубь. Сошник — тот же якорь. Когда прошли полоску от начала участка до конца, то, если участок маленький, можно включить заднюю и вернуться.

Если участок большой, то двигаться удобнее по кругу. При возможности поворота руля в сторону, его желательно повернуть. Тогда оператор будет идти по твердому грунту и не топтать уже обработанную почву.

Правильно отрегулированный мотоблок не будет прыгать и дергаться.

Бывает так, что почва тяжелая, а культиватор легкий. Тогда нужно навесить дополнительный груз в области фрез. Груз подбирать отдельными «блинами», по 6-7 кг.

Культивирование проводим с небольшим перекрытием обработанной зоны. Второй заход делаем так, чтобы одна из фрез шла уже по половине обработанной полосы. Ориентируемся на углубление, которое оставляет после себя сошник. Таким образом, вся почва будет обработана дважды. Так мы добьемся равномерной обработки грунта по всему участку.

Когда проводим культивацию междурядий, то на края сборки устанавливаем направляющие защитные диски. Они не дадут подрезать корни растений и не позволят агрегату отклоняться от заданной траектории.

подготовка, способы, пошаговая инструкция, рекомендации

Как пахать культиватором, чтобы не оставалось следов – этот вопрос интересует тех огородников, кто приобрел для своего участка многофункциональную и универсальную технику. Мотоблок сделает вспашку более качественной, избавит от необходимости работать руками или нанимать бригаду. Как правильно работать и обращаться с культиватором, чтобы он эксплуатировался долгие годы – тема данной статьи.

Содержание

  • 1 Как пахать культиватором (мотоблоком), чтобы не оставалось следов

    • 1.1 Нужна ли специальная подготовка (переделка) культиватора (мотоблока)

    • 1.2 Как правильно действовать: пошаговая инструкция с фото

    • 1. 3 Самые эффективные способы

    • 1.4 Техника безопасности при работе

  • 2 Видео по теме статьи

  • 3 Заключение

Как пахать культиватором (мотоблоком), чтобы не оставалось следов

Обработку почвы культиватором проводят дважды в год: весной – когда высаживают в грунт культуры, и осенью – когда все работы на огороде завершаются.

Освоить пахоту с помощью мотоблока не сложно. Но даже аграрии со стажем испытывают трудности в процессе эксплуатации техники, если не учитывают ряд особенностей.

Главная ошибка – выбор агрегата под конкретные задачи. При небольшом огороде, площадью – 5-6 соток, выбирайте малогабаритные и легкие устройства. Если мотоблок тяжелый – применяйте специальные фрезы.

Для большого надела, площадью 20-30 соток, необходим блок, мощностью от 10 лошадиных сил. Весит такая техника не менее 100 кг. К ней комплектуется, или приобретается отдельно, стационарный навесной плуг.

Мини-техника работает по безотвальному принципу. Земля не переворачивается, а разрыхляется на нужную глубину. Это необходимо для того, чтобы плодородный пласт грунта остался нетронутым, иначе хороший урожай вы не соберете.

Рассмотрим пошагово, необходима ли переделка мотоблока прежде, чем перейти непосредственно к вспахиванию.

Читайте еще: 2 способа выравнивания участка своими силами

Нужна ли специальная подготовка (переделка) культиватора (мотоблока)

Прежде чем приступить к работе, проведите первичную обкатку. Посмотрите инструкцию по использованию – ее прилагает производитель. Установите навес – он отвечает за вспахивание грунта. Проверьте надежность креплений. Отрегулируйте высоту ручки по своему росту.

Обратите внимание! Если вы имеете дело с легким мотоблоком, а почва на участке сложная, агрегат может не справиться с поставленной задачей. Для тяжелого грунта приобретайте культиватор весом более 75 кг.

Перед использованием устройства выполните специальную подготовку техники к работе:

  • отсоедините ступицы и колеса;
  • ступицы замените на другие – большего размера. Они фиксируются с валовым приводом специальными шпилями;
  • присоедините грунтозацеп.

Внимание! При первом использовании мотоблока возьмите мягкую ткань, подержите ее немного в бензине. Оботрите металлические элементы конструкции от заводской смазки. После этого вытрите все поверхности сухой тряпкой.

При первом включении аппарата распахивайте с минимальной скоростью. С каждой стороны – по две фрезы. По мере продвижения вперед, постепенно увеличивайте обороты.

Совет! Специалисты рекомендуют в течение первых 5-7 часов эксплуатации держать устройство в облегченном режиме – мотоблок должен прогреваться постепенно и привыкнуть к нагрузкам.

Как правильно действовать: пошаговая инструкция с фото

Алгоритм вспашки почвы для начинающего пользователя мотоблока выглядит следующим образом:

  • проверьте целостность агрегата, убедитесь, что техника не сломана;
  • вкрутите все фиксирующие элементы;
  • залейте топливо и масло в мотор;
  • если необходимо уменьшить территорию охвата, демонтируйте боковые ножи;
  • включите двигатель;
  • плавно углубляйте фрезы в землю;
  • двигайтесь вперед медленно, не делайте рывков;
  • в процессе вспахивания не эксплуатируйте одновременно рычаги заднего и переднего хода. Ваши действия навредят трансмиссии;
  • если на улице жарко, периодически выключайте мотоблок – пусть двигатель остынет;
  • после завершения вспашки извлеките фрезы наружу. Снимите с них остатки травы и мусора;
  • культиватор протрите сухой тряпкой от загрязнений;
  • если нужно, воспользуйтесь шприцем и налейте масло в трансмиссию.

Не игнорируйте советы профессионалов:

  • вспахивайте участок в зависимости от его формы – вытянутый обрабатывайте вкруговую, а квадратный – вспахивайте зигзагообразно;
  • если нет необходимости вспахивать весь надел, работайте фрагментами – по мере высадки растений и культур в грунт;
  • огородники со стажем советуют формировать грядки по длине участка – при параллельном их расположении за грядкой легче ухаживать;
  • если на вашем огороде холмистая поверхность, разместите грядки параллельно линии подъема;
  • в процессе подготовки огорода узкую полосу земли оставьте невспаханной – иначе вы не сможете пройти между рядами и работать на следующей грядке.

Читайте еще: Вьюнок полевой: как избавиться от «берёзки»-душителя навсегда

Самые эффективные способы

Чтобы обеспечить максимальную обработку грунта, важно регулировать интенсивность и скорость работ. Не забывайте – квадратный участок пашем зигзагами, длинный – проходим по окружности.

Если в почве присутствуют мелкие камни, гравий – оптимальный способ вспахивания – на малых оборотах.

При уплотненной структуре почвы используйте двухэтапный вариант обработки. Сначала работайте на небольшой глубине, потом выбирайте ту, которая необходима.

Независимо от того, каким методом вспахивания мотоблоком вы будете пользоваться, работайте аккуратно, иначе навредите растениям и деревьям. Применяйте фрагментарный принцип – делите участок на небольшие территории и обрабатывайте каждую в отдельности. При этом, если надел идет на сужение, минимизируйте длину захвата. Эффект уменьшения получается за счет обездвиживания фрез, которые находятся с внешней стороны.

Когда двигаетесь вдоль грядки, не толкайте оборудование, а лишь плавно задавайте мотоблоку нужное направление – особенно, если применяете зигзагообразный способ.

Когда идете по окружности, не следуйте за агрегатом – вы деформируете только что вспаханную, землю. При работе по кругу переверните ручку для удобства и идите вдоль движения культиватора.

Периодически раскачивайте технику из стороны в сторону – так вы достигните глубины в 1,5 лопаты. Это является идеальным параметром вспахивания.

При работе зигзагом мотокультиватор нередко застревает в грунте, при этом колеса углубляются в землю. Техника пробуксовывает, управление затрудняется. Измените положение или переставьте фрезы.

Совет! Если агрегат подпрыгивает, положите сверху небольшой груз.

В процессе движения поднимайте кольцо транспортировки, с помощью которого перевозят технику. Если этого не сделать, глубина погружения фрезов станет меньше, поскольку мотоблок получит новую точку опоры.

Траекторию, по которой будете двигаться, рассчитайте заранее. Особенно это актуально, если рядом забор или на участке много посторонних предметов.

Техника безопасности при работе

Поскольку агрегат снабжен острыми элементами, которые при движении могут спровоцировать травмы, работать с мотоблоком следует с соблюдением определенных правил.

Перед тем, как приступить убедитесь, что рядом нет малышей и животных. Уберите с территории крупные камни и ветки. Проведите внешний осмотр прибора, если требуется, подтяните гайки. Не заправляйте двигатель в закрытом помещении, не лейте топливо, когда культиватор приведен в действие.

В процессе работы:

  • не приближайтесь к движущимся фрагментам ближе, чем на один метр;
  • если прошел дождь и земля слишком влажная, отмените работы;
  • не копайте на самой высокой скорости – есть риск, что вы потеряете управление. Фрезы выйдут из борозд и могут причинить травму;
  • если земля слишком твердая и агрегат периодически застревает, аппарат самопроизвольно подается вперед. Не нервничайте и плавно опустите рукоятку управления;

Читайте еще: Как облегчить и ускорить работы при посадке картофеля с помощью культиватора

  • при попадании мелкого мусора в элементы устройства отключите двигатель. Аккуратно отделите шнур от свечи зажигания – это исключает непреднамеренный запуск техники.

Обратите внимание! Если в процессе работы вы ощущаете, что мотор вибрирует, это говорит о том, что его необходимо почистить.

Видео по теме статьи

Заключение

Культиваторы являются эффективным инструментом для обработки грунта. Независимо от модели техники вспашку почвы проводят по определенным способам. Агрегат сначала обкатывают, потом готовят к работе мотоблок, почву и только после этого приступают к вспахиванию.
