Как выпаять светодиод из светодиодной лампочки: нюансы и основы перепайки светоизлучающих диодов, пошаговый алгоритм замены перегоревшего

нюансы и основы перепайки светоизлучающих диодов, пошаговый алгоритм замены перегоревшего

Светодиодные лампы могут периодически выходить из строя из-за перегорания светодиодов, установленных на плате внутри. Это не повод выкидывать лампочку, так как ее можно отремонтировать. Если один или несколько светодиодов перегорели, их необходимо выпаять и заменить новыми. Также можно просто замкнуть цепь перемычкой. Как выпаять и впаять светодиод в светодиодной лампе, будет рассказано в этой статье.

Содержание

1. Конструкция LED лампы
2. Техника безопасности и подготовка к работе
3. Перепайка светоизлучающих диодов
4. Что понадобится
5. Температура пайки и другие условия
6. Как выпаять
7. Как припаять
8. Частые ошибки
9. Пайка светодиодов на светодиодной ленте

Конструкция LED лампы

В корпусе светодиодных ламп соединены несколько элементов:

1. Цоколь. Эта часть вкручивается в патрон светильника. Для бытового использования зачастую применяются винтовые цоколи типа Е27 и Е14.
2. Драйвер. С его помощью происходит стабилизация напряжения путем преобразования переменного тока в постоянный. Также этот элемент питает светодиоды. Драйвер включает в себя микросхему, импульсный трансформатор и конденсаторы.
3. Радиатор. Необходим для отвода излишков тепла. Обычно это видимая часть корпуса.
4. Рассеиватель. Прозрачная крышка, которая распределяет свет. Это пластиковая или поликарбонатная полусфера, предотвращающая попадание влаги и пыли внутрь корпуса.
5. Светодиоды. Являются главным рабочим элементом. Благодаря им лампа светится.

Техника безопасности и подготовка к работе

Во время пайки светодиодных ламп следует выполнять требования техники безопасности:

1. Помещение, в котором будет производиться пайка, должно иметь хорошую вентиляцию. Это необходимо для защиты от паров и газов, выделяющихся во время работы.
2. Перед включением паяльника нужно проверить целостность провода, розетки и вилки.
3. После этого следует убедиться в целостности самого паяльника. При этом нужно обратить внимание на наличие повреждений изоляции.
4. Если во время включения есть треск, паяльник необходимо сразу отключить.
5. Нельзя брать устройство мокрыми руками и работать в помещениях с высокой влажностью.
6. Во время выключения паяльника из розетки нельзя тянуть за провод.
7. Нельзя наклоняться к прибору ближе, чем на 20 см. В ином случае есть риск попадания горячих паров в глаза.
8. Во время выполнения работ нужно убрать все легковоспламеняющиеся предметы.
9. Следует использовать подставку из негорючих материалов.
10. После выполнения работ до полного остывания нельзя прикасаться к жалу и корпусу устройства.

Для самостоятельной пайки нужно будет подготовить необходимый минимум:

• паяльник или термовоздушный фен;
• канифоль или паяльную пасту;
• оловянно-свинцовый припой.

Опытные самодельщики рекомендуют использовать паяльник с жалом, которое заточено под углом. С его помощью площадка для пайки более быстро прогревается, а светоизлучающий диод не портится от перегрева.

Перепайка светоизлучающих диодов

Светодиоды припаивают и отпаивают точно так же, как и любую радиодеталь. Особенно это касается DIP светодиодов, у которых есть токопроводящие ножки. Сложности могут возникнуть только с SMD деталями, так как у них паяльные площадки, а не токопроводящие ножки. Такие светодиоды припаиваются на ленты или платы.

Что понадобится

Кроме паяльника, припоя и флюса, могут понадобиться:

• кисточка для флюса;
• пинцет;
• бокорезы или ножницы;
• регулируемая подставка.

Температура пайки и другие условия

Если нет опыта в пайке светодиодов, то желательно использовать фен. В этом случае вероятность перегрева детали сильно снижается.

При использовании паяльника максимальная температура жала — 300 градусов. Можно приобрести паяльник с регулируемой температурой.

Как выпаять

Чтобы достать из лампы плату со светодиодами, нужно:

1. Отделить корпус. Это можно сделать с помощью ножа, но действовать следует осторожно, чтобы ничего не повредить.
2. Плата к основанию припаяна двумя проводами. Их отпаивают, смочив жало паяльника во флюсе. После этого плата просто снимается с основания.

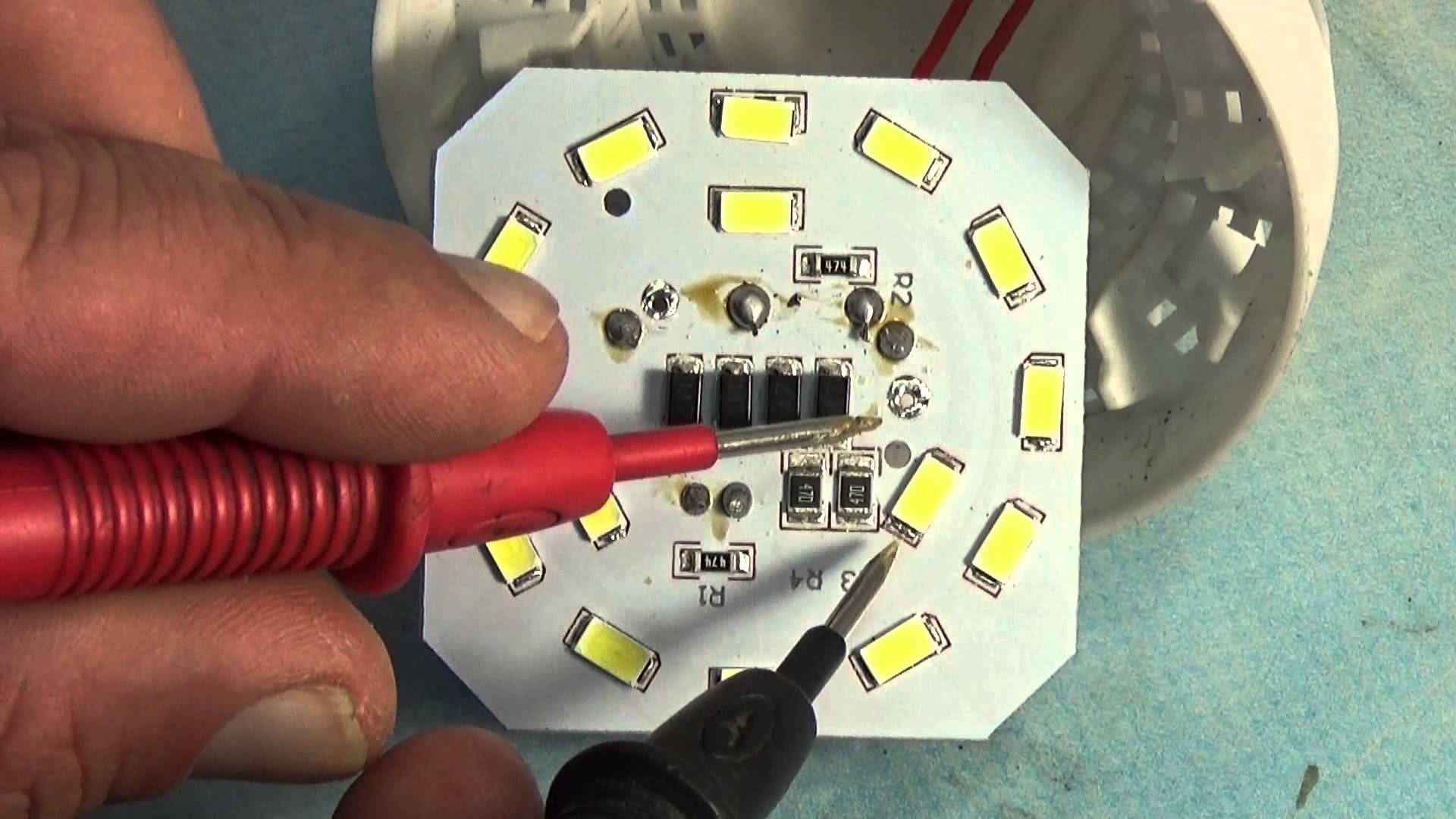

3. После этого при помощи тестера проверяются все дорожки и светодиоды в режиме сопротивления. Также испорченные светодиоды будут иметь потемнения – черные точки.
4. Нужно осмотреть качество пайки. Бывает, что на производстве случается брак, который мешает нормальной работе лампы.
5. После определения неисправных элементов плату закрепляют в держателе. В одну руку берут паяльник, а в другую — пинцет. Паяльник подносят к одному контакту на пару секунд, а затем к другому. При этом светодиод аккуратно оттягивается пинцетом.

Поочередно нужно прогревать контакты, пока элемент не отпаяется.

Как припаять

Пошаговое руководство:

1. На местах выпаянных светодиодов остаются контактные площадки. На них нужно нанести по капле флюса.
2. Сверху вкладывают рабочие SMD светодиоды с соблюдением полярности.
3. Контакты снова прогревают, пока ножки не войдут в припой.

Если светодиода нет, вместо него можно впаять кусок проволоки. Лампа начнет немного тусклее светить, но зато будет работать. Стоит понимать, что в таком случае она проработает гораздо меньше, т.к. ток рассчитанный на 10 LED (условно) будет распределяться на 9.

Поэтому, опытные мастера, вместо проволоки подбирают резистор нужного номинала и впаивают вместо перегоревшего светодиода.

Посмотрев видео, можно наглядно увидеть процесс пайки SMD светодиодов при помощи контактного паяльника и термовоздушного паяльного фена.

Частые ошибки

Неопытные мастера довольно часто допускают такие ошибки:

1. Плохое качество пайки. Обычно такое происходит у новичков, в результате пайки получается плохой контакт и лампа попросту не работает.
2. Слишком большой разогрев паяльника. При температуре свыше 300 градусов происходит перегорание токоведущих нитей.
3. Применение агрессивных флюсов, которые разъедают контакты.
4. Несоблюдение полярности во время монтажа светодиодов на плату.

Чтобы новый элемент работал длительное время и не перегорел, необходимо перед пайкой снять остатки припоя. Для этого желательно использовать проволочную оплетку.

Допущенные во время пайки ошибки могут стать причиной взрыва или мгновенного перегорания лампы во время первого включения.

Пайка светодиодов на светодиодной ленте

В некоторых случаях на светодиодной ленте часть элементов приходят в негодность. Для их замены нужно:

1. Закрепить ленту. Это необходимо для предотвращения попадания жала на токопроводящие дорожки.
2. Расплавить припой возле контактов, после чего подсунуть под светодиод лезвие. Нужно повторять манипуляцию со всех сторон до тех пор, пока элемент не будет выпаян.
3. Установить новый светодиод и расплавить припой на контактных площадках.

В целом никаких отличий в пайке светодиодов в лентах и лампах нет.

Выпаять светодиод в лампе и заменить его новым не очень сложно, желательно иметь хотя бы базовые навыки пайки. Нужно осторожно разобрать лампу, выявить неисправные элементы, прогреть контактные площадки и снять светодиоды. Затем на их место припаиваются новые элементы. С первого раза возможно результат будет посредственный, но со 2, 3 раза должно получиться.

Как аккуратно выпаять и впаять SMD светодиод, чтобы не повредить

Содержание:

Как аккуратно выпаять и впаять SMD светодиод, чтобы не повредить

Если вы решили самостоятельно отремонтировать светодиодную лампу, то наверняка задавались вопросом о том, как и чем можно аккуратно выпаять SMD светодиод. Сделать это с ювелирной точностью обычным паяльником на 60-100 Ватт не получится. Кроме того, помимо инструмента для выпаивания светодиодов понадобятся и еще, кое-какие приспособления.

Давайте в данной статье https://svarkapajka.ru/ рассмотрим несколько популярных вариантов по выпаиванию SMD светодиодов, как и что можно использовать для работы в данном случае.

Что собой представляют SMD светодиоды

SMD светодиод представляет собой малогабаритное устройство, которое позволяет получить безопасное и максимально чистое свечение. Это один из тех видов светодиодов, которые предназначены для поверхностного монтажа. Чаще всего SMD светодиоды располагаются на специальной ленте с контактами.

Сам же SMD светодиод состоит из термостойкого корпуса, внутри которого расположен кристалл с линзой из поликарбоната. Контакт кристалла с площадкой обеспечивают тончайшие нити. Сами же контактные площадки, кроме передачи электроэнергии, также предназначены для отвода тепла.

Ни для кого не секрет, что именно из-за чрезмерного нагревания существенно сокращается срок службы SMD светодиодов.

Обозначение SMD светодиодов

SMD светодиоды имеют логичное и простое обозначение следующего вида — SMD 3528 Red, где:

• Цифра 3528 это размер светодиода;
• Red — цвет свечения SMD светодиода;
• SMD — обозначение светодиода. В данном случае «Surface Mount Technology».

Имея миниатюрные размеры, SMD светодиод способен выдать очень яркий и белый свет.

Как аккуратно выпаять SMD светодиод, чтобы не повредить и не расплавить

Основные сложности при выпаивании SMD светодиодов как раз и связаны с перегреванием данных элементов. В результате чрезмерного перегревания светодиоды чернеют, плавятся, а также портятся в результате этого.

Поэтому для выпаивания SMD светодиодов совсем не подходят электрические паяльники с плоским жалом на 60-100 Ватт. Работать с такими паяльниками сложно в виду их больших размеров.

Лучше всего воспользоваться либо паяльным феном, либо инфракрасным паяльником, который способен обеспечить необходимый точечный нагрев СМД элементов.

Вы также можете прочитать статью о том, как сделать паяльный фен из автомобильного прикуривателя своими руками.

Чем выпаять SMD светодиод, если нет паяльного фена

Если под рукой не оказалось паяльного фена, то для выпаивания светодиодов можно воспользоваться старым электрическим утюгом. Для этого утюг переворачивается подошвой вверх и нагревается, после чего лента со светодиодами прикладывается к подошве, чтобы припой начал плавиться.

Для упрощения работ по выпаиванию SMD светодиодов, также необходимо иметь под рукой пинцет и паяльник с тончайшим жалом. Пинцетом удобно подцепить светодиод с одной стороны контакта, а паяльником быстро высвободить его, если достаточно прогреть. Но, как правило, при использовании утюга, этого делать не потребуется.



Важно! При выпаивании SMD светодиодов нужно греть не сам светодиод, а обратную его часть, там, где располагаются контакты. Чтобы заново впаять светодиод на своё место, сначала нужно нанести тончайший слой паяльной пасты, после чего приложить светодиод к контактам и хорошо их прогреть.

Пайка 101- Как паять микро светодиодные фонари – Evan Designs

Пайка 101- Как паять микро светодиодные фонари – Эван Дизайнс перейти к содержанию

Бесплатная доставка для внутренних заказов на сумму от 40 долларов США и выше

Бесплатная доставка для внутренних заказов на сумму от 40 долларов США и более

В Evan Designs наши мини-светодиоды поставляются с предварительно припаянными резисторами и прикрепленными проводами. Это простое решение, позволяющее сразу же устанавливать комплекты светодиодных светильников с батарейным питанием в ваших хобби-проектах. Подключение предварительно смонтированных светодиодов Evan Designs не требует навыков пайки, фактически, если вы просмотрите наши рекомендации по подключению светодиодов, вы не увидите никаких упоминаний о пайке.

Однако для некоторых специальных проектов или для тех из вас, кто интересуется электричеством и пайкой, в этой статье будет описан процесс, используемый для создания всех наших микро-светодиодов в Evan Designs. Пайка – это процесс, требующий тонких навыков и техники. В связи с этим мы не можем гарантировать результат и не можем предложить замену сгоревших или сломанных светодиодных аккумуляторов из-за перегрева паяльника или других проблем. При этом давайте рассмотрим основы пайки, чтобы углубить наше понимание светодиодных фонарей с батарейным питанием, которые мы все любим использовать в наших моделях для хобби.

Микросветодиоды Evan Designs в форме лампы

Светодиоды в форме лампы бывают 3 размеров: 5 мм, 3 мм и 1,8 мм. Все они могут быть припаяны к проводу держателя батареи, источника питания или общей проводки. Мы не предлагаем отдельные микросхемы и не рекомендуем паять их самостоятельно, так как это требует уникальных навыков пайки, специального паяльного оборудования и деталей.

О припое

Прежде всего, из чего состоит припой? Припой — это плавкий металлический сплав, используемый для постоянного соединения двух металлических компонентов, таких как небольшие светодиоды, резисторы и провода. Этот металлический сплав обеспечивает непрерывный поток электронов через заданную цепь. Припой изготавливается из смеси свинца, олова и иногда серебра. Свинцовый компонент в припое не опасен, так как свинец имеет низкую температуру плавления. При этой низкой температуре плавления 230°С или ниже, температуре, на которую будет настроен ваш паяльник, пары свинца не испаряются. При этом по-прежнему важно паять в хорошо проветриваемом помещении. Мы также рекомендуем иметь поблизости вентилятор, чтобы выдувать пары от пайки.

Использование флюса

Сам по себе припой плохо прилипает к ножкам мини-светодиода. Из-за этого некоторые люди используют флюс, клейкий компонент, наносимый на компоненты для пайки перед расплавлением припоя. В качестве альтернативы вы можете купить припой на основе канифоли с клеевым материалом, уже находящимся внутри сердцевины, чтобы исключить ступеньки и обеспечить легкое приклеивание. Мы предпочитаем флюс в виде пасты. Без лишних слов приступим к пайке!

Рисунок A

Теперь у нас есть запасы, давайте перейдем к нашему пошаговому процессу.

1. Подключите паяльник к сети и установите температуру менее 300 градусов C.

   Сделайте это в первую очередь, так как нагревание займет несколько минут.

2. Определите длинную и короткую ножки вашего яркого светодиодного фонаря.

   Короткая ветвь — это (-), а длинная ветвь — это (+), см. рисунок A выше. (-) идет на длину черного провода Kynar + идет на длину красного провода Kynar.

3. Определите, какие резисторы вам понадобятся.

   Теплые и холодные белые светодиоды для хобби, а также зеленые и синие светодиоды, работающие от батареек, не требуют резистора, когда они работают на 3 вольта. Для всех других цветов светодиодных ламп и комплектов светодиодных ламп, продаваемых в Evan Designs, требуется резистор для работы при напряжении 3 вольта. На 5-12 вольт и 7-19вольт, все мини-светодиоды нуждаются в определенном резисторе с определенным значением Ом, чтобы защитить светодиод от слишком большого тока, который разрушит светодиод. Используемый резистор основан на расчете с использованием максимального рабочего напряжения, проектного напряжения светодиода, известного как прямое напряжение. Значение резистора можно определить по следующему уравнению.

   Значение резистора = (напряжение источника — прямое напряжение светодиода) / потребляемый ток светодиода

   Например, если вы хотите использовать 5-миллиметровую холодную белую лампочку, подключенную к 9-вольтовой батарее, мы получим минимальное необходимое значение резистора 315 Ом. Можно использовать большее значение, однако в какой-то момент вы можете обнаружить, что светодиод становится заметно тусклее. Мы обнаружили, что вы можете не увидеть значительной потери яркости, пока значение не превысит минимальное значение более чем в два раза.

   При покупке любого из наших светодиодов, которые имеют необходимый резистор, впаянный в провод, вам не нужно будет определять номинал резистора, оставляя вам больше времени, чтобы посвятить свой проект и хобби.

   Резистор на 9 В с батареей на 9 В
   Важно, чтобы резистор соответствовал источнику питания, чтобы не повредить модели фонарей.

4. Обрежьте ножки резистора и светодиода до желаемого размера.

   Это необязательный шаг для небольших подключений. Однако следите за тем, чтобы не забыть, какая сторона + и – мини-светодиода. Мы присоединяем красный провод к + стороне, черный к (-). Со светодиодами SMD мы предпочитаем использовать магнитный провод, а поскольку магнитный провод трудно найти в черном цвете, мы используем зеленый магнитный провод для (-) соединения

5. Отрежьте и зачистите провод Kynar нужной длины.

   Зачистите около ¼ дюйма изоляции с обеих сторон провода. У вас должен быть один красный и один черный провод для ваших самых ярких светодиодов.

6. Нанесите паяльную пасту или канифоль на ножки и провода светодиода!

   Это покрытие будет притягивать припой, позволяя ему легко течь по проводам, которые вы хотите соединить.

7. Теперь вы готовы к пайке!

   Неважно, к какой ноге светодиода для хобби мы присоединяем резистор, потому что резистор снижает ток, подаваемый в цепь, а его слишком большая сила тока разрушает светодиоды.

8. Начните с расплавления небольшого количества припоя паяльником.

   Держите эту точку припоя на утюге. Совместите желаемую ножку микросветодиода с вашим резистором и нанесите припой от утюга на соединение. Следите за тем, чтобы не подходить слишком близко к светодиодному фонарю модели, так как тепло может повредить его. Также будьте осторожны, чтобы не обжечься. В идеале подключение должно занять меньше секунды, однако это может потребовать практики. Как упоминалось ранее, светодиоды НЕ ЛЮБЯТ ТЕПЛО, поэтому мы хотим свести к минимуму время, затрачиваемое на это соединение, установив утюг на настолько низкую температуру, чтобы припой мог легко течь. Обратите внимание, если вы не используете резистор (см. шаг 3), пропустите этот шаг.

9. Проверьте подключение.

   После охлаждения слегка потяните крошечную ножку светодиода и резистор. Он должен быть прочным, как единое целое. Если соединение ненадежно, повторите шаг 8.

10. Прикрепите провод Kynar.

    Припаяйте черный провод Kynar к (-) концу микросветодиода. Подсоедините красный провод Kynar к плюсовому концу микросветодиода, используя дополнительное количество припоя и тот же процесс, что описан в шаге 8.

11. Проверьте свой свет.

    После проверки ваших подключений пришло время протестировать ваше творение! Подсоедините черный и красный провода комплекта светодиодов к батарее, которую вы планируете использовать.

12. Защитите свои соединения.

    Отрежьте два куска термоусадочной трубки, чтобы закрыть ножки мини-светодиода и резистор. Термоусадочная трубка используется для защиты соединений и предотвращения соприкосновения клемм – и + светодиода для хобби. Если эти две клеммы соприкоснутся, они создадут короткое замыкание, в результате чего маленький светодиод нагреется и перегорит. Если у вас нет термоусадочной трубки, вместо нее можно использовать изоленту.

    Термоусадочная трубка Evan Designs
    Доступны диаметры 1/16 дюйма и 3/32 дюйма. Термоусадочная трубка, которую мы видим, имеет тонкие стенки, ее легко сжимать, она занимает очень мало места после усадки и является отличным способом защиты ваших моделей для хобби.

    Нагрейте термоусадочную трубку.
    С помощью зажигалки, теплового пистолета или фена усадите тонкостенную термоусадочную трубку. Следите за тем, чтобы не подходить слишком близко к крошечному светодиоду с теплом и нагревайте термоусадочную трубку только до тех пор, пока она не сожмется, вы увидите, что она перестанет сжиматься.

Поздравляем!

Итак, вы припаяли свою первую схему микро-светодиода. Мы надеемся, что вы нашли эту статью информативной, и помните, что пайка — это навык, который требует практики. У вас может не получиться припаять светодиоды для хобби с первой попытки. Существует множество различных методов пайки, но это метод, который мы используем в Evan Designs, чтобы сделать светодиоды с батарейным питанием, которые вы все знаете и любите. Мы хотели бы услышать, как пайка сработала для вас, оставьте комментарий ниже с любыми советами или историями, связанными с пайкой. Мы лишь коснемся основ пайки.

Подробнее о пайке светодиодов

Тем, кто хочет узнать больше о пайке светодиодов для своих проектов, следует изучить дополнительную информацию о прямом напряжении светодиодов, силе тока светодиодов, резисторах.

Знаете ли вы, что резистор можно использовать совместно с несколькими светодиодами? Значение резистора будет суммой количества светодиодов, которые вы будете защищать. Убедитесь, что значение мА не превышает расчетную мощность резистора, иначе резистор перегреется. Также убедитесь, что все светодиоды с общим резистором имеют одинаковое прямое напряжение.

---

Назад к новостям и рекомендациям Evan Designs Ошибка Liquid (строка макета/темы 293): не удалось найти фрагменты ресурсов/jsonld-for-seo. liquid.

Как подключить светодиодную ленту к источнику питания

Если вы новичок в использовании светодиодных лент, но хотите их настроить и запустить, самым важным шагом является выяснение того, как обеспечить соответствующую входную мощность для светодиодной ленты. для того, чтобы он загорелся. В зависимости от того, где вы приобрели светодиодную ленту и блок питания для светодиодов, способы настройки могут различаться. Ниже мы рассмотрим наиболее распространенные настройки.

Обеспечение электрической совместимости светодиодной ленты и блока питания

Большинство светодиодных лент работают от низковольтного постоянного тока. Обычно используются напряжения постоянного тока 12 В и 24 В.

В первую очередь убедитесь, что источник питания рассчитан на правильное напряжение, которое соответствует напряжению светодиодной ленты. Пониженное напряжение на светодиодной ленте приведет к тому, что светодиодная лента будет работать с меньшей яркостью или вообще не будет светить, а перенапряжение приведет к перегоранию ваших светодиодов.

Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, взглянув на лист спецификаций светодиодной ленты, в котором обычно указывается потребляемый ток или мощность на длину.

Если оба эти условия соблюдены, с точки зрения электричества мы готовы к работе.

Схема подключения светодиодной ленты Waveform Lighting

Далее нам нужно проверить, совместимы ли блок питания и светодиодная лента физически с точки зрения разъемов и вилок. Поскольку светодиодные ленты и блоки питания поставляются с различными типами подключения, это может немного запутать. Итак, чтобы пролить свет (каламбур!) мы составили диаграмму ниже.

Нажмите здесь, чтобы загрузить PDF-версию, которая может помочь, если у вас возникли проблемы с размером текста.

Как интерпретировать эту диаграмму:

Сначала определите тип соединения, используемого на «стороне источника питания» (заштриховано зеленым цветом). Затем определите тип соединения, используемого на «стороне светодиодной ленты» (заштриховано синим цветом). Подробная инструкция по определению типа приведена ниже.

Затем найдите пересечение строки и столбца, которые относятся к вашей настройке. Например, если у вас есть «Открытые провода» на вашем блоке питания и «Гнезда постоянного тока» на вашей светодиодной ленте, обратитесь к нижнему правому квадрату в таблице.

Фото и текст внутри квадрата описывают способ подключения, а также аксессуары и компоненты, которые вам потребуются. Дополнительные сведения см. ниже:

Определение выходного разъема постоянного тока источника питания (заштриховано зеленым)

Начнем с рассмотрения типа разъема источника питания на стороне выхода постоянного тока.

Наиболее распространенным разъемом является вилка постоянного тока, такая как используется в источниках питания Waveform Lighting FilmGrade:

В других случаях, например с блоками питания Meanwell, вилки может вообще не быть — только два провода, помеченные красным и белым:

Оба типа могут работать со светодиодной лентой, но метод подключения будет другим, поэтому обязательно определите это, прежде чем двигаться дальше.



Затем проверьте тип соединения на светодиодной ленте (выделено синим цветом)

Почти все светодиодные ленты имеют медные контактные площадки, обозначенные (+) и (-) на самой ленте. Именно сюда в конечном итоге должны подаваться электрические входы. В зависимости от вашей конкретной ситуации вы, вероятно, столкнетесь с тремя различными возможными сценариями.



В первом сценарии (первая строка таблицы), если вы разрезаете какие-либо сегменты катушки светодиодной ленты, вы обнаружите, что на конце каждого сегмента остаются (примерно) полукруглые медные площадки.

Если вы приобрели целую катушку, производитель, скорее всего, предоставил несколько проводов, уже закрепленных на концах светодиодной ленты. Провода могут быть открытыми с оголенным проводом (второй сценарий) или заканчиваться розеткой постоянного тока (третий сценарий). Если вы разрежете светодиодную ленту на более короткие сегменты, вы получите по крайней мере один сегмент, который подпадает под первый сценарий.

Обратитесь к таблице выше, чтобы определить, как подключить каждый из этих сценариев к источнику питания.

Помните о некоторых основных принципах электроники: конечная цель состоит в том, чтобы соединить положительный провод (обычно красный) выхода постоянного тока источника питания с (+) медной контактной площадкой, а отрицательный или заземленный (обычно черный или белый) выход постоянного тока источника питания к (-) медной контактной площадке.

Преобразование медных контактных площадок в провода

Если вы разрезаете светодиодную ленту на более короткие сегменты, скорее всего, вы получите медные контактные площадки без каких-либо проводов. Во многих учебниках и обучающих видеороликах сразу же предлагается припаять провода к этим медным площадкам для получения электрического соединения. Но пайка не для всех. Это может быть грязно и требует некоторой практики, чтобы сделать хорошо.

Вместо этого мы рекомендуем использовать разъемы без пайки. Эти разъемы предназначены для защелкивания на концах светодиодной ленты, чтобы провода надежно соприкасались с медными контактными площадками. Поскольку зажимы крепятся надежно, припой не требуется.

Точно так же, за считанные секунды, вы можете преобразовать медные площадки на конце сегмента светодиодной ленты в провода.

И, что самое приятное, вы можете просто отстегнуть защелку, чтобы освободить и снять светодиодную ленту с разъема.

(У нас также есть разъемы без пайки для соединения двух сегментов светодиодной ленты.)

Следует ли соединять сегменты светодиодной ленты «параллельно» или «последовательно»?

Если вы пытаетесь подключить более одного сегмента светодиодной ленты к одному источнику питания, вы можете внезапно осознать, что можете подключить первый сегмент ко второму сегменту «последовательно» или подключить два сегмента независимо к одному и тому же источнику питания. источник питания.

Как правило, “последовательно” будет более простым, но может привести к некоторым проблемам с падением напряжения. Подробный анализ преимуществ и недостатков каждого подхода см. здесь.

Где можно приобрести аксессуары для подключения светодиодных лент к источнику питания?

Мы предлагаем аксессуары для продажи непосредственно в нашем магазине. См. ссылки ниже.

Приобрести, артикул 7095 (штыревой адаптер переменного тока)

Приобрести, артикул 7094 (гнездовой адаптер переменного тока)

Приобрести, артикул 3070, разъем без пайки



Other Posts

Все, что вам нужно знать о лампах A21

Что означает термин A21? Термин A21 используется для описания общей формы и размеров световой лампочки… Подробнее

Алюминиевые каналы для светодиодных лент — стоят ли они того? Подробный обзор

Одним из самых популярных аксессуаров для наших светодиодных лент является . .. Подробнее

Имеет ли значение цветопередача? 80 CRI против 90 CRI против 95 CRI

Цветопередача является сложным аспектом освещения, потому что … Подробнее

E26 и A19 — это одно и то же?

При покупке ламп накаливания вы можете встретить термины A19 и E26. Если вы не уверены, означают ли они одно и то же, читайте дальше… Подробнее

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстием 4 дюйма или более.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

LED-Ready T8 Светильники

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Магазинные светодиодные светильники

Накладные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, смонтированные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.

Диммеры светодиодной ленты

Диммеры и контроллеры для регулировки яркости и цвета системы освещения светодиодной ленты.

Блоки питания для светодиодных лент

Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.

Швеллеры алюминиевые

Швеллеры из прессованного алюминия для монтажа светодиодных лент.

Соединители для светодиодных лент

Непаянные соединители, провода и адаптеры для соединения компонентов системы светодиодных лент.
