Описание, характеристика и сравнение ручной рычажной лебедки и барабанной

Папа мастер! > Строительные материалы и инструменты > Описание, характеристика и сравнение ручной рычажной лебедки и барабанной

Много раз делая ремонт на домах загородного типа (частных домах), мне приходилось сталкиваться с рядом трудностей. Самая большая из них – это перемещение тяжелых грузов и доставка их на нужное вам место. Казалось бы – все предельно просто. Особенно, если в вашей бригаде много человек, тогда подключив их, вы с легкостью перенесете любой предмет. Еще проще нанять подъемный кран, где за определенную плату крановщик без особых усилий сделает трудную работу. Но не всегда так получается, что с вами много людей, не всегда бюджет проекта позволяет нанять кран с крановщиком. В этом случае приходится быть изобретательным, приходится идти на некоторые хитрости.

Применение ручных лебедок – отличное подспорье в любой тяжелой работе, связанной с перемещением предметов. Популярными их делает то, что они просты и неприхотливы в работе, не требуется привлечения дополнительных людей, не требуются особые навыки и т.п. а это лишь значит то, что каждый может применять подобный механизм где угодно. Именно о лебедках и пойдет речь ниже.

Ручная рычажная лебедка

На сегодняшний день на рынке представлено огромное разнообразие лебедок различного типа и характеристик. Ведь для каждой работы нужно правильно подбирать механизм по соответствующим характеристикам. Если у одного продукта допустимая масса подъема груза, скажем, 1500 кг, то абсолютно недопустимо пытаться поднимать предмет сверх этой массы. В лучшем случае, выбранный вами товар выйдет из строя окончательно. В худшем же – приведет к травмам и прочим негативным последствиям.

Рассмотрим виды ручных механизмов. Они бывают следующими:

  1. Ручная рычажная лебедка
  2. Ручная барабанная лебедка
  3. Ручная червячная лебедка

Нужно отметить, что все выше приведенные продукты имеют в своей сущности одно предназначение.

А именно: перемещение различных по массе предметов как в горизонтальной, так и вертикальной плоскости. Именно то, в какой плоскости вы собираетесь работать с грузом, и зависит конкретный выбор механизма. Для того, чтобы всецело представить то, о чем идет речь, нужно дать краткое описание (характеристику) всем выше указанным конструкциям. Ручная рычажная лебедка предназначена для перемещения грузов как на строительной площадке, так и повседневном быту.

ручная барабанная лебедка
ручная рычажная лебедка
строительная лебедка
как правильно применять строительную лебедку



Одним неоспоримым плюсом является их небольшой размер (компактность), что позволяет не только брать такой инструмент всегда с собой (возить в машине), но и использовать его в труднодоступных местах.

Еще один положительный момент этой лебедки – это отсутствие необходимости в жесткой фиксации его с какай-либо поверхностью, что позволяет работать с продуктом в любой обстановке и плоскости. Далее обсудим барабанную лебедку.

В чем же ее основное отличие от рычажной? Все очень просто. Как следует из самого название, этот вид имеет в своем механизме барабан, на который и наматывается трос. Принцип действия прост. Самым доступным и несложным вариантом такой лебедки является наличие металлического корпуса, нескольких подшипников, зубчатого барабана, на который происходит наматывание троса и непосредственно рукоятки, с помощью которой человек производит накрутку троса.

Недостатками такой лебедки по сравнению с рычажным вариантом является то, что барабанный тип необходимо надежно крепить к поверхности. Барабанный вариант способен увеличить тяговое усилие всего в два раза (максимум). Отсюда делаем вывод: использование барабанных продуктов ограничено и возможно лишь на несложных участках работ с небольшими по массе грузами.

И, наконец, червячные лебедки. Единственное их отличие от предыдущего варианта – приводное действие осуществляется посредством винта (так называемый винт Архимеда). Такой винт раньше использовался в ручной мясорубке и других предметах обихода. Такие лебедки пользуются самой невысокой популярностью из-за того, что при работе с ними приходится прилагать значительные усилия для перемещения груза; еще одним недостатком является частый выход их строя таких конструкций.

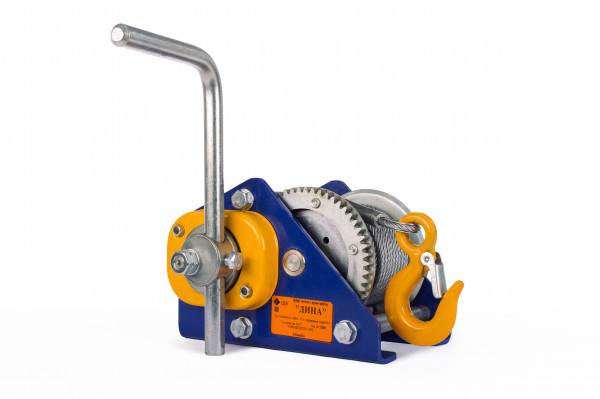

Ручная барабанная лебедка

Несколько слов хотелось бы отдельно добавить об этих лебедках, так как мне самому приходилось ими пользоваться. Этот вариант я не раз использовал для подъема груза на высоту (нужно было доставить рулоны кровельного рубероида на крышу примерно 3-метровой высоты). При монтаже амбара существовала необходимость перемещения железо-бетонных столбов (опор). Столбы эти достаточно тяжелы и не хотелось ни коем образом самому излишне напрягать спину, и подвергать людей той же опасности. На помощь пришла барабанная лебедка ручного типа.

Она и здесь показала отличный результат. И не смотря на то, что грузоподъемность таких вариантов, как правило, невелика (примерно до 1000 кг), тем не менее, такой инструмент будет весьма кстати.

Похожие записи

Утепляем фасад герметиком для деревянных домов по технологии тёплый шов

Если задуматься о недостатках деревянного дома, то на ум сразу всплывает…

Если в типовом проекте заложен теплый раствор для кладки керамических блоков, не стоит заменять его цементно-песчаным раствором!

Совершенство в любой отрасли достигается путем поиска, проб, ошибок, разработок,…

Как выбрать стройматериалы для перекрытия крыши, обустройства кровельного «пирога»

Крыша – один из основных элементов любого строения. Она выполняет важную функцию -…

Что нужно знать для правильного выбора межкомнатных перегородок в квартиру

Фото 1 -Стеллаж в качестве перегородки Выбирая материал для разделения комнат,…

Интересное на сайте

  • Технология кладки стен из газобетонных блоков

    По эксплуатационным характеристикам газоблоки в разы лучше кирпича. Процесс их кладки настолько прост, что с ним справится даже полностью далёкий от стройки человек. Не являются …далее… »

  • Преображение за неделю или можно ли использовать гипсокартон в ванной

    Несмотря на заявления производителей гипсокартонных листов о прекрасных влагостойких свойствах, большинство всё же не решается использовать их в местах повышенного риска, то бишь в кухне …далее… »

  • Преимущества домов из СИП-панелей

    Дома, построенный по канадской технологии, удобны для проживания зимой и летом. Они теплые, практичные и подходят даже для сурового климата. Это обусловлено особенностями технологии. При …далее… »

  • Альтернатива блокам питания для шуруповерта 12в и 18в. Замена своими руками

    Шуроповерт считается незаменимым аппаратом для специалистов, работающих им постоянно и для любителя, выполняющего отдельные виды работ. Этот инструмент стал лучшей альтернативой для отвертки, которая очень …далее… »

  • Станок для блоков своими руками – простое оборудование для изготовления керамоблоков, шлакоблоков, арболитовых, газосиликатных и других строительных блоков

    В наше стремительное время на рынке стройматериалов появляется все новая продукция, преуспевающая по многим показателям своих предшественников. Интересным фактом является то, что некоторые стройматериалы можно …далее… »

Рычажной лебедки: виды, особенности выбора

Особенности выбора рычажной лебедки

Ручные рычажные лебедки постоянно появляются в багажниках автомобилей, на небольших складах и дачах. Простая и надежная конструкция работает безотказно. Такелажное приспособление помогает при буксировке, погрузочно-разгрузочных работах, переезде. В статье – об особенностях рычажных лебедок, факторах выбора, практических нюансах.



Конструкция и назначение рычажных лебедок

Знание об устройстве и принципах работы рычажных лебедок облегчит выбор. В основе конструкции – стальная рама. В ней размещены ось и барабан с тросом (канатом). На одном или обоих торцах барабана видны зубчатые колеса, которые вместе с шарнирными собачками рычага образуют храповый механизм. Сам рычаг устанавливается на ось барабана, бывает стандартным или телескопическим.

Важная деталь в конструкции – дополнительные собачки на раме. Они в тандеме с зубчатыми кольцами обеспечивают остановку механизма. Сама лебедка фиксируется на объекте ландшафта (местности) анкерным штифтом или крюком.

При воздействии на рычаг колеса и собачки поворачивают барабан, который тянет трос с грузом. Благодаря механизму остановки лебедка уверенно удерживает объект при возвратно-поступательных движениях.

Коротко об отличиях рычажных лебедок от барабанных моделей:

  1. Более мобильные решения: помещаются в багажнике, на полке и легко транспортируются к месту работы.
  2. Не требуют крепления к основанию и действуют буквально на весу.
  3. Полностью автономные системы.



Какие бывают рычажные лебедки

Базовые идеи устройства всех моделей на рынке – одинаковые. Но инженеры вносят дополнения в конструкции. Это позволяет выделить несколько условных классов ручных рычажных лебедок:

  1. С полиспастным блоком. Полиспаст – приспособление из одного или нескольких блоков, которые увеличивают тяговое усилие, но уменьшают допустимое расстояние до объекта.
    Получается универсальная система. Без полиспаста можно тянуть небольшой груз на максимальном удалении, с ним – более массивный на близком расстоянии.
  2. С расширенным функционалом. Дорогие модификации лебедок с завода комплектуются дополнительными крюками, корозащитными стропами и т. д. Иногда их можно приобрести отдельно. Эти аксессуары дают возможность совершать больше операций с разными объектами. При наличии канатного блока тяговое усилие увеличивается вдвое.
  3. С телескопической ручкой. Рукоятка изменяемой длины увеличивает тягу механизма лебедки. С полноценным «телескопом» удобнее работать одному в сложных условиях. Нагрузка на руки снижается.



Тонкости подбора лебёдок рычажного типа

В большинстве случаев выбор лебедки сводится к оценке технических параметров. Важный нюанс – толщина металла (рамы и ручки) и диаметр троса. Модели из металла толщиной менее 3 мм не выдерживают даже заявленных в паспорте нагрузок. Рамы гнутся, ручки буквально ломаются. Тросы диаметром менее 5 мм легко лопаются при работе. Лучше, чтобы трос был по ГОСТу: стальным, 8 мм, с нитевой сердцевиной.

Отсюда выводы: если лебедка соответствует задачам, но комплектуется неудачным тросом, стоит приобрести его отдельно. А если при всех громких слоганах металл хлипкий и тонкий – от покупки нужно отказаться.

В рычажных лебедках функционал прямо связан с длиной троса. Среднестатистические модели работают с канатами длиной до 2-3 м. Это стоит помнить, когда планируется перетаскивать удаленные объекты.

Еще один критический параметр – тяговое усилие. Показатель дает понять, какой вес лебедка сможет сдвинуть с места и перетащить. Дешевые модели рассчитаны на работу с грузами массой до 500-600 кг. Крепкие и надежные лебедки справляются с грузами до 3 и более тонн. Нельзя подбирать варианты по предельному значению. Если в планах перемещать грузы весом 2 тонны, лебедку нужно брать с запасом! Иначе приспособление будет работать на износ, а то и вовсе выйдет из строя.

Монтажно-тяговые лебедки как альтернатива

На крупных объектах (большой территории) длины троса рычажной лебедки может не хватить. Тогда решением становится ее монтажно-тяговый аналог. В такой лебедке классический барабан сменяют сжимы, которые перемещают трос внутри конструкции. Монтажно-тяговое приспособление не привязывается к длине троса. Это ключевое преимущество при работе на значительной дистанции. Но есть и обратная сторона: заплатить придется больше. Для выполнения ежедневных или редких, но не сложных задач рычажной лебедки будет достаточно.

Заключение

Выбор рычажной ручной лебедки сводится к простым законам жанра:

  1. Не гнаться за дешевизной или рекламой.
  2. Изучать характеристики.
  3. Иметь представление, для чего нужна лебедка и где она будет использоваться.
  4. Обращать внимание на комплектацию.

Для понимания устройства лебедок этого достаточно. Но все же у людей с опытом больше шансов выбрать идеальную под задачи модель. Специалисты компании Стелла-техник с 1991 года разрабатывают, изучают и продают складскую технику и оборудование. В каталоге – ручные лебедки с проверенными характеристиками. Обо всех деталях менеджеры расскажут бесплатно и развернуто.

Должны ли вы приобрести ручную лебедку для Jeep?

by James Avery

Несмотря на огромное количество преимуществ и популярность, электрические лебедки имеют и некоторые недостатки. Они утяжеляют переднюю часть автомобиля; они могут разрядить батарею; и, наконец, для некоторых внедорожников они достаточно дороги.

Такие недостатки вызывают у других покупателей лебедок вопрос: а стоит ли электрическая лебедка всех своих хлопот? Или есть более жизнеспособный вариант? Разве ручные лебедки не легче? Они не экономят энергию? И не слишком ли они доступны?

Да, ручные лебедки лучше электрических по этим вопросам. Но прежде чем принять решение о выборе ручных лебедок, необходимо задать еще несколько вопросов.

Можно ли восстановить джипы, используя только ручные лебедки? А может такие механизмы годятся только в качестве запаски? Насколько удобны ручные лебедки? Можно ли с их помощью вытащить застрявший Джип и как это сложно сделать?

В качестве теста разберем лебедки двух самых распространенных типов — барабанную и рычажную — и попробуем выяснить, стоит вам приобретать ручную лебедку для Джипа или нет.

Краткий обзор

Проверка барабанного механизма

Нас интересуют возможности ручных лебедок при буксировке застрявшего автомобиля. Были редкие ситуации, когда для извлечения джипа использовалась ручная лебедка, и было обнаружено, что это часто можно сделать с относительно небольшим усилием – 2650 фунтов (1200 кг), 2200 фунтов (1000 кг) или даже 1100 фунтов ( 500 кг). Конечно, нам рассказывали о тех случаях, когда водитель не сажал машину на ось или делал перед ней грязевой вал.

Почти все барабанные лебедки не давали заявленного усилия. И дело не в их слабости, а в малой длине рукояти. Поэтому работать с такими приспособлениями необходимо собственным весом, опираясь на рычаг всем телом. Кроме того, практика показала, что для больших усилий пригоден только стальной трос, синтетические быстро изнашиваются.

А вот обратный ход барабанных лебедок меня порадовал. В большинстве моделей он выполнен ступенчатым, работающим от того же рычага. Стопор позволяет барабану повернуться на небольшой угол за один взмах, исключая заклинивание.

Рычажная лебедка в действии

Рычажные устройства, в отличие от барабанных лебедок, более удобны. Здесь длина троса не ограничена, а усилие больше. И что действительно не хорошо, так это очень тяжелый стальной трос. Такое ощущение, что он весит 60 фунтов. А еще неудобно подготавливать к работе — приходится возить кабель на отдельной катушке, полностью разматывать его перед использованием, а потом снова наматывать.

Из достоинств можно отметить то, что такая конструкция практически исключает заедание и поломку, что будет немаловажно при работе с большим весом. Если вы все еще думаете, приобретать вам ручную лебедку для Джипа или нет, то есть несколько сложностей, с которыми вы столкнетесь при выборе рычажного устройства:

  • Такая лебедка большая и брать ее ежедневно будет проблематично
  • Особенность механизма не позволяет тянуть слишком большой груз, что будет критично в экстремальных условиях бездорожья
  • Сложность конструкции требует, чтобы весь механизм был чистым и сложным в обслуживании.

Как видите, везде есть свои плюсы и минусы. Если соединить компактность барабанных устройств с достоинствами рычажных механизмов, такая лебедка действительно могла бы претендовать на звание идеальной. Но при частой езде по бездорожью она не могла заменить электрические лебедки.

Какой вывод можно сделать?

Ручная лебедка — это бюджетный вариант, который можно использовать в качестве запасной. Главные особенности ручных устройств – очень простая конструкция и невысокая цена. Однако, сэкономив деньги, вам придется вложить немало своих сил, ведь для приведения в действие ручной лебедки требуется гораздо больше физических нагрузок. В целом они не очень подходят для вытаскивания крупногабаритной техники из болота и грязи, но ручную лебедку на свой Джип стоит обзавестись, если она вам нужна для вытаскивания из каких-то труднопроходимых мест, например, на рыбалке или в походе в лес за грибами.

Также ручная лебедка будет очень кстати в ситуации, когда нет возможности использовать электрическую лебедку. Если у вас Jeep Wrangler, то без всяких сомнений стоит отдать предпочтение лебедке рычажного типа.

Однако такое устройство может сказаться на вашем физическом здоровье. Ручные лебедки требуют использования внешних сил. Большую часть времени эта внешняя сила исходит от вас. По сути, ручная лебедка усиливает прилагаемое к ней усилие и использует усиленное усилие для тяги. Приложение силы к ручной лебедке для буксировки очень тяжелых предметов, таких как джип, может вызвать боль в спине.

Хотя такие инструменты не являются и не должны быть предпочтительными, они все же могут быть очень полезны в тяжелых ситуациях. Есть много факторов, которые могут способствовать тому, что вам нужна лебедка с барабанным механизмом или рычажная лебедка. Если ваша электрическая лебедка выйдет из строя, хорошо иметь надежный вариант, к которому можно вернуться.

Если когда-нибудь вам придется использовать ручную лебедку для буксировки вашего джипа, знайте, что это может быть связано с риском для вашей физиологии. Убедитесь, что вы не слишком напрягаетесь и старайтесь сохранять здоровую осанку во время процесса.

Некоторые правила безопасного использования ручной лебедки

Чтобы использовать устройство с максимальной пользой без негативных последствий, необходимо соблюдать несколько правил безопасности:

  1. Запрещается прикасаться к крюку или тросу при натяжении на них действует нагрузка, а также находиться рядом или переступать через них. Трос, который может порваться, является бомбой замедленного действия во время работы лебедки. Это авария, ожидающая своего часа. Под нагрузкой кабель будет сохранять кинетическую энергию, которая при внезапном высвобождении при обрыве кабеля будет удерживать достаточную силу, чтобы повредить все, что находится рядом с ним.
  2. Лебедку нельзя нагружать, если на барабане осталось не более 5 витков троса, чтобы он не спадал с крепления.
  3. Чем меньше оставшийся трос, тем больше тяговое усилие, так как диаметр барабана уменьшается, а крутящий момент увеличивается. Это физика, которой я не буду опозориться, объясняя и выставляя себя дураком. Но по существу следует просто помнить, что чем меньше диаметр барабана и намотанного троса, тем большее усилие требуется для его легкого проворачивания.
  4. При намотке следует укладывать ровно и плотно, чтобы канат не пластически деформировался.
  5. Для вытаскивания автомобиля у водителя всегда должны быть двухслойные перчатки, а на трос должен быть подвешен специальный груз, а при его отсутствии – старая куртка или одеяло. Это делается для того, чтобы защитить себя от перекручивания или перетирания кабеля.
  6. Не прикрепляйте кабель к сухому дереву, которое может упасть на автомобиль. То, что вы хотите использовать в качестве якоря, — это свежее дерево, которое все еще удерживает влагу. Он должен быть здоровым и сильным. Или вы можете получить неподвижный камень, но дерево будет предпочтительнее.
  7. Запрещается соединять стальной канат с растяжками из других материалов во избежание обрыва. Вы должны думать о лебедке и обо всем, с чем она связана, как о цепи. Самое слабое звено в цепи — это максимальная сила всей цепи. В случае с лебедкой, чем больше деталей соединено с лебедкой, тем больше вероятность того, что «звено» окажется слабым и сломается во время работы.
  8. Для защиты деревьев или столбов от троса лебедка оснащена защитной лентой и скобой, которые всегда должны быть в комплекте. Такие аксессуары для лебедок изобретены не просто так. Используйте их. Они для вашего же блага.

Соблюдение техники безопасности особенно важно, когда вы находитесь в лесу или болотистой местности, где до ближайшего медицинского учреждения далеко. Ситуация осложняется тем, что ваша машина застряла в болоте или луже. Будьте осторожны и никогда не теряйте бдительности.

Барабанные механизмы и рычажные лебедки — это инструменты, которые следует использовать с осторожностью. При неправильном использовании или без достаточной осторожности несчастные случаи и травмы могут быть неизбежны. Но при правильном использовании и неизменном внимании к безопасности можно добиться успешной работы лебедки.

Комплект лебедки для холодной погоды – Сахалин, Россия

Связаться с нами

Запросить предложение

Запросить поддержку

Найти дистрибьютора

РАСПОЛОЖЕНИЕ ЗАКАЗЧИКА: САХАЛИН, РОССИЯ

СЦЕНАРИЙ: ЗАКАЗЧИКУ ТРЕБУЕТСЯ КОМПЛЕКТ ЛЕБЕДОК. ТРЕБУЕТСЯ НАСТРОЙКА:

  1. Безопасная эксплуатация агрегатов в самых сложных и суровых зимних условиях
  2. Удаленный доступ в определенных приложениях

РЕШЕНИЕ: ЛЕБЕДКИ, ВКЛЮЧАЯ 250 КГ ДО 5 ТОНН + ЛЕБЕДКИ MANRIDER

  • Использование гидравлических агрегатов, которые компания Ingersoll Rand предпочитает в холодных погодных условиях
  • Изготовлен из специальной стали, чтобы выдерживать суровые погодные условия в северной части Тихого океана
  • Все лебедки грузоподъемностью 5 тонн поставляются с наматывающим устройством, обеспечивающим правильную намотку троса, что повышает безопасность эксплуатации, целостность и долговечность троса
  • Там, где доступность была ограничена, к устройствам добавлялись джойстики дистанционного управления.

ХАРАКТЕРИСТИКИ ЛЕБЕДКИ MANRIDER

  СТАНДАРТ

  • Класс приводного механизма 1Bm
  • Гидравлический лопастной двигатель
  • Высокоэффективный планетарный редуктор внутри барабана для уменьшения занимаемой площади и улучшения защиты
  • Внутренний автоматический многодисковый тормоз
  • Дистанционное и рычажное управление
  • Аварийный останов главной гидравлики на лебедке
  • Устройство защиты от перегрузки с помощью гидравлического предохранительного клапана (кик-даун)
  • Устройство аварийного подъема или спуска с гидропневматическим аккумулятором и предохранительным блоком
  • Регулируемые верхние и нижние концевые выключатели



СПЕЦИАЛЬНЫЙ

  • Расчетная температура TD –20°C
  • Рифленый барабан (для троса Æ10 мм)
  • Внешний автоматический барабанный ленточный тормоз подпружинен, давление отпущено
  • ·детектор обрыва провода
  • Вспомогательное устройство для намотки каната
  • Корпус из нержавеющей стали
  • Пескоструйная окраска и морская краска 290 мкм
  • 3.
