Какие биты нужны для кровельных саморезов и как подобрать насадки по дереву для забора

Всем здравствуйте,

Представляю очередной обзор неплохой расходки для электроинструмента и продолжение серии уДачных историй :). На этот раз набор из 14 бит для саморезов с шестигранной шляпкой. Не сказать, что домашнему мастеру такие биты будут требоваться каждый день (например, как крестовые биты), но для определенных работ без них просто не обойтись.

Добавил в свою «коллекцию» очередной наборчик бит. Иногда очередное приобретение «вылеживается», причем достаточно длительное время, прежде чем настает время его применения, но этот уже пригодился и уверен пригодится в будущем. По моему, сугубо личному мнению, данные биты в быту наиболее часто применимы на даче. Вот виды работ в которых без них просто не обойтись:
— монтаж металлочерепицы,
— сборка теплицы из поликарбоната,
— монтаж заборов из штакетника (в том числе, новомодного металлического).
все из личного опыта 🙂

Что касается крыши, то у меня на даче она именно из металлочерепицы, и хоть я и не принимал личное участие в ее монтаже, однако, регулярно контролировал процесс. А вот теплично-заборными делами занимался самым непосредственным образом. Думаю многие из уважаемых читателей, найдут кучу других применений данному типу расходки

Понятно, что из всего набора будет использоваться, в лучшем случае, треть бит типовых размеров, но иногда бывает, что нужен «позарез» именно какой-то нестандартный размер. Кроме этого, замечено, что единичные биты теряются после первого использования. Поэтому, я, например, никогда не беру недорогую расходку нужного размера в одном экземпляре (и даже не в двух) — почти со 100% вероятностью один экземпляр точно будет потерян в процессе (если, конечно, не сломается). В общем набор — это хорошо, и даже жаба в данном вопросе редко подает признаки жизни 🙂
Итак, приехал набор в запечатано блистере:

Всего в наборе 7 бит дюймового и 7 метрического размера.
Дюймовые: 3/16; 1/4; 8/32; 5/16; 1/32; 3/8; 7/16
Метрические: 5; 5.5; 6; 7; 8; 10; 12
мм

Причем китайский товар не будет китайским, если в инструкции или в маркировке не будет допущена ошибка. Обратите внимание на фото ниже, как нанесена маркировка — сверху дюймы, снизу миллиметры, а биты в гнездах держателя из упаковки установлены наоборот сверху — мм, снизу — дюймы (так было прямо из упаковки):

Уважаемый читатель скажет: «Автор, переставь верхние вниз и наоборот, и не выноси мозг будет тебе счастье», но не все так просто. Сами отверстия в держателе расположены, разумеется, не на равном расстоянии, т.к. диаметр бит разный, а так между прочим, 3/16 дюйма сильно меньше 7/16, как, впрочем, и 5мм меньше 12мм. То есть маркировка нанесена в зеркальном виде:

Ну да ладно, будем считать это забавным недоразумением, тем более, что на самих битах выбит и отлично читается размер:

Вес:

Размеры:

Размеры самих бит помимо, естественно, диаметра незначительно отличаются между собой высотой рабочей части (глубина головки), а также длиной хвостовика в пределах 2-3мм. В принципе, это ни на что не влияет. Фото для примера:


А вот сами хвостовики могли бы быть и подлиннее — их длина не превышает 25мм, что несколько ограничивает применение бит в узких местах, где будет уже мешать патрон инструмента (хотя можно и выдвинуть биту вперед):

К качеству изготовления бит придраться не могу. Металл ровный, без заусенцев:

Стенки толстые, геометрия шестигранников без нареканий. Размеры с соответствующими гайками совпадают 🙂
В пластиковом держателе биты сидят очень плотно — руками вытащить достаточно сложно, нет риска, что выпадут. Дужка на одной стороне, позволяет повесить их на ремень.


Как и любая уважающая себя расходка — вся в масле.
Биты, к сожалению, не намагничены, но, это решаемо если найти подходящий неодимовый магнитик:

Немного поработал с одной насадкой напильником, внутри тот же металл, что и снаружи (присутствия CR-V производителем не заявлено):

Попробовал сжать головку тисками, чтобы проверить не мягкий ли металл и не нарушится ли геометрия:

В общем чуть тиски не сломал, геометрия осталась в норме (тут уж хотите верьте, хотите нет :))
На этом фантазия кончилась, началась быль, то есть реальное применение.
Как уже сказал, у меня основное применение биты нашли на даче, а именно для сборки теплицы и обшивки металлического каркаса забора деревянным штакетником. Для этого я использовал кровельные саморезы (разной длины), применение которых, гораздо шире, чем указано в их названии:


Для монтажа я пользовался насадкой 8мм (хотя на самом деле, если Вы посмотрите в таблицу под спойлером, лучше подходит насадка 5/16 дюйма, которая так же идет в наборе и соответствует 7,9375мм).

Немного о кровельных саморезах

Типовые размеры кровельных саморезов
Кровельные саморезы по дереву согласно ГОСТ имеют единый диаметр 4,8 мм. Длина используемых саморезов — 29, 35, 38, 50, 60, 65, 70 и 80 мм. Саморезы длиной свыше 60 мм применяются в основном для крепления волнистого материала, конструктивно предусмотренного в верхних точках волны, например для шифера.
Кровельные саморезы
по металлу
в зависимости от предназначения имеют диаметры 4,8; 5,5; 6,3 мм. Размеры от 16 до 80 мм у меньших диаметров, от 19 до 150 мм у саморезов диаметром 6,3 мм. Длина менее 29 мм применяется в креплении металла на металл, более 80 мм — для соединения с многослойной обрешеткой.
(источник _http://krovlya777.ru/materials/krovelnye-samorezy-razmery.html#chto-predstavlyayut-soboy-krovel-nye-samorezy)
Кровельные саморезы бывают как просто оцинкованными:

так и покрашенными в разные цвета, под нужный цвет профнастила (металлочерепицы):

Типовые размеры:

Помимо монтажа самих листов…

… используются и для крепления других элементов конструкции кровли:

Ну и немножко про монтаж:


В общем, с использованием биты из набора была собрана вот такая теплица (сотня саморезов точно ушла):



А также обшит деревянным штакетником металлический каркас забора (тут вообще со счета количества саморезов сбился):



Насадка прекрасно выдержала все работы.
Вот еще небольшая демонстрация на остатке металлопрофиля (2.
5мм толщина):



PS: По просьбе из комментариев выложил фото после использования. Бита в порядке:


ИТОГ:
Биты отличные, в процессе работы не замечено какого-либо биения, что говорило бы о дефектах геометрии. Вполне пригодны для регулярного использования. К минусам отнесу — «коротковатость» хвостовиков и отсутствие намагниченности (решается установкой внутрь мелкого магнита).
Небольшое видео использования:


На этом все.

Всем Добра!

виды, технические характеристики и размеры

Саморез (в том числе с прессшайбой) – это мелкая, но крайне необходимая деталь в строительстве и быту, напоминающая своим видом сдавленную шайбу. Без этого элемента очень сложно обойтись, если в доме или квартире необходимо закрепить полку, собрать мебель, повесить картину и уж тем более соорудить пристройку.
Более того, приспособлению не существует каких-либо аналогов, то есть его нельзя заменить никаким другим приспособлением.

Общие сведения о саморезах и сфере их применения

Существует множество видов саморезов, каждый из которых:
  • предназначен для использования с различными строительными материалами;
  • обладает своими техническими особенностями;
  • применяется в разных сферах строительства.

Самым распространённым считается инструмент, для закручивания которого потребуется бита для шуруповёрта или отвёртка. Также популярны детали с прессшайбой.

Типы саморезов с прессшайбой

Основные виды

Саморез по дереву

Такой тип детали характеризуется редким шагом резьбы, что обусловлено низкой плотностью и твёрдостью древесины. Исходя из цвета материала, с которым предстоит работать, можно выбрать чёрное, белое или золотистое приспособление с большим расстоянием между витками. Чаще всего строители применяют саморезы чёрного цвета, однако периодически приходится подбирать инструмент в тон, к примеру, во время прикручивания жёлтой мебельной петли.

Длина самореза по дереву варьируется от 11 мм (из-за маленького размера их в народе прозвали семечками) до 200 мм. Подбирают её в зависимости от размера детали, регулируя плотность соединения материалов. Так, при работе с двумя брусками размером по 50 мм каждый, рекомендуется использовать саморез длиной хотя бы 80 мм.

Эти приспособления разнятся и своим диаметром, что даёт им дополнительное преимущество – чёрные детали диаметром 3,5 мм и 4,2 мм не требуют при закручивании предварительного засверливания. А вот диаметр саморезов жёлтого цвета составляет 2,5 мм – 6 мм. Если диаметр самореза составляет 4,5 мм и более, потребуются специальные отверстия под них. При использовании тонкой заготовки или бруска необходимо сделать отверстие даже для метиза в 4 мм.

В зависимости от плотности дерева подбирают размер отверстия под саморез. Чаще всего для детали диаметром 4,5 мм требуется отверстие 3 мм или 3,5 мм, для 5 мм – 3,5 мм или 4 мм, для 6 мм – 4,5 мм. При таком соотношении параметров деревянный материал не даёт трещин.

Сверла по дереву шагом 0,5 мм не существует, поэтому работниками используется стандартное сверло по металлу, однако ни в коем случае не стоит делать отверстие слишком большим, иначе сцепление с низкой плотностью будет неэффективным. Исходя из диаметра самореза подбирают и отвёртку. При работе с жёлтыми деталями используется бита PZ №1, PZ №2 или PZ №3, а с чёрными – бита или отвёртка с разъёмом PH №2.

Саморез по металлу

В отличие от предыдущей детали, такой тип инструмента отличается частым шагом и небольшим расстоянием между витками резьбы, что обеспечивает надёжное сцепление при работе с плотными материалами. Приспособление чёрного цвета диаметром 3,5 мм не требует предварительного засверливания, однако при работе с тонкой жестью можно сделать отверстие заранее. Для заготовки толщиной 2,5 мм и более делают отверстие от 3,2 мм до 3,7 мм, используя разъём РН №2.

Острый оцинкованный саморез с прессшайбой

Такой инструмент с прессшайбой позволяет без предварительного просверливания отверстия закрепить лист металла толщиной до одного сантиметра, а крупная шляпка служит в качестве шайбы и плотно прижимает закрепляемый материал. Саморезы по металлу с прессшайбой выпускают диаметром 4,2 мм, длиной от 13 мм до 64 мм и разъёмом PH №2.

Размер и вес в кг (1000 шт.) соответственно представлены в виде таблицы.

4,2х131,48
4,2х141,53
4,2х161,61
4,2х191,88
4,2х252,21
4,2х322,63
4,2х413,26
4,2х514,29
4,2х765,14

Саморез с прессшайбой со сверлом

Такие приборы с прессшайбой и сверлом позволяют закрепить металл в 2 мм также без предварительного просверливания отверстия.
При этом на кончике детали со сверлом и прессшайбой закреплено специальное сверло, которое автоматически выполняет просверливание, а затем закручивается. Для использования инструмента требуется бита разъёмом PH №2.

Размер и вес в кг (1000 шт.) соответственно представлены в виде таблицы.

4,2х131,48
4,2х141,53
4,2х161,61
4,2х191,88
4,2х252,21
4,2х322,63
4,2х413,26
4,2х514,29
4,2х765,14

Другие типы

Кровельный саморез

Такой тип инструмента предназначен для крепежа различных кровельных материалов и выпускаются с резиновой прокладкой, предотвращающей течь крыши. Диаметр приспособления варьируется от 4,8 мм до 6,3 мм, а длина – от 1,9 см до 10 см. Деталь может быть обычной оцинкованной, синей или коричневой. При работе с инструментом используют биту с внутренним шестигранником 8 мм (если ходовой диаметр 4,8 мм) или 10 мм (если диаметр метиза составляет 6,3 мм).

Конфирмат (мебельный инструмент)

Это приспособление длиной 5 см используют для сборки мебели с предварительным засверливанием. Для ручной работы с инструментом требуется шестигранный ключ 4 мм или бита НЕХ 4.

Глухарь (шуруп с шестигранной головкой)

Деталь чаще всего используют при работе с тяжеловесными деревянными конструкциями, когда требуется особая прочность инструмента. Отверстие для засверливания должно соответствовать следующему соотношению: для шурупа 6 мм необходимо отверстие в 4,5 мм, для 8 мм – в 6 мм, для 1 см – в 8 мм. Для закручивания приспособления используют гаечный ключ, шестигранная шляпка должна быть диаметром 1 см, 1,3 см или 1,7 см исходя из толщины самореза.

Если же используется инструмент с дюбелем, диаметр последнего должен быть примерно вдвое больше самореза. При этом отверстие на рабочей поверхности должно совпадать с диаметром дюбеля.

Заключение

Саморез с прессшайбой – полезная и даже незаменимая вещь в строительстве. Сфера применения этого приспособления достаточно высока, а надёжность не оставляет никаких сомнений. Особенной популярностью среди строителей пользуются уникальные детали с прессшайбой со сверлом.

Основные положительные свойства этого инструмента:

  • отсутствие аналогов;
  • удобство в использовании;
  • широкая сфера применения;
  • надёжность и долговечность.
Оцените статью: Поделитесь с друзьями!

Саморезы и шурупы | ЦКИ

Отличия саморезов и шурупов

ГОСТ 27017-86 определяет шуруп как крепежное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующие резьбу в отверстии соединяемого деревянного или пластмассового изделия. Из этого определения становится ясно, что шуруп вворачивается в предварительно подготовленное отверстие и используется для крепления на деревянных или пластмассовых основах. Такие шурупы, изготавливаемые обычно из малоуглеродистых сталей (Ст1, Ст2, Ст3, 10кп), реже из коррозионностойких сталей без покрытия и из латуней, традиционно выпускались и выпускаются отечественной метизной промышленностью и поныне.


Однако уже давно на российском рынке появились крепежные изделия, которые по формальному определению соответствуют термину «шуруп», но имеют существенные отличия:

  • принципиально усовершенствованы их основные конструктивные элементы: головки, резьбы на стержне, концы и шлицы;
  • использованы высококачественные стали и сплавы с современными защитно-декоративными покрытиями.



В результате существенно расширились функциональные возможности этих изделий:

  • стала возможна их установка без предварительного сверления отверстий, что существенно упрощает и ускоряет процесс монтажа закрепляемых изделий;
  • расширился круг материалов, в которые можно устанавливать эти изделия: к дереву и пластмассе добавились стали, алюминиевые и медные сплавы, композиционные материалы, бетон, кирпич.


Столь значительные отличия новых изделий от шурупов потребовали появления специального термина. И такие изделия стали называть самонарезающими винтами, короче – саморезами.




Основные конструктивные элементы шурупов или саморезов это:

  • головка – часть крепежного изделия, имеющего стержень, служащая для передачи крутящего момента и образования опорной поверхности;
  • шлиц – углубление специальной формы в торце головки, служащее для передачи крутящего момента от инструмента;
  • стержень с резьбой;
  • конец.


Основные типы головок саморезов и шурупов

Использование того или иного типа головки определяется условиями и особенностями монтажа. Наиболее часто употребляются следующие типы головок:

  • шестигранная – с плоской опорной поверхностью, выступающая над плоскостью установки; применяется в основном на шурупах больших размеров или при креплении к металлическим основам, то есть в случаях, когда требуется передача значительных крутящих моментов;
  • полукруглая – с плоской опорной поверхностью, выступающая над плоскостью установки;
  • цилиндрическая со сферой, с плоской опорной поверхностью, выступающая над плоскостью установки;
  • потайная – с конической опорной поверхностью, утапливающаяся в плоскость установки;
  • потайная – с конической опорной поверхностью и зенкующими кромками на ней, утапливающаяся в плоскость установки; зенкующие кромки подготавливают углубление под установку изделия «в потай»;
  • полупотайная – с конической опорной поверхностью, частично выступающая над плоскостью установки; часто используется в декоративных целях;
  • потайная рожковая – с вогнутой опорной поверхностью, утапливающаяся в плоскость установки; незаменима при креплении гипсокартонных плит, т. к. обеспечивает легкое и надежное заглубление самореза «в потай» без предварительной раззенковки;
  • плоская с прессшайбой – с опорной поверхностью, выступающая над плоскостью установки;
  • в виде колец и крючков разной конфигурации, выступающих за плоскость установки;
  • в виде стержня с метрической резьбой, выступающим за плоскость установки.

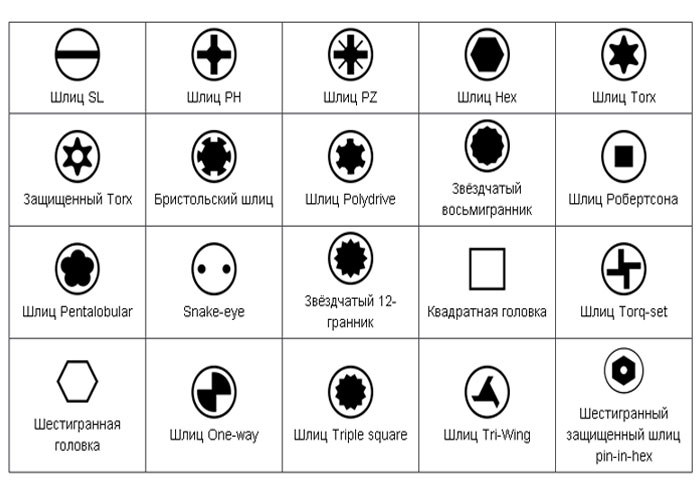

Основные типы шлицов саморезов

Существуют следующие типы шлицов саморезов:




Основные размеры шлицов саморезов Phillips, Pozidrive, TORX

Каждый из основных типов шлицев также различается и по размерам. При этом для каждого типа шлица образуется стандартизованный и пронумерованный ряд:

  • шлицы Phillips: Ph0, Ph2, Ph3, Ph4, Ph5;
  • шлицы Pozidrive: Pz0, Pz1, Pz2 Pz3, Pz4;
  • шлицы TORX: T (или TX) 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 27, 30, 40, 45, 50, 55, 60, 70, 80, 90, 100.

Иначе расположенные кромки шлица Pz образуют более устойчивое сцепление c инструментом, которое уменьшает его износ, снижает вероятность «срыва». Это дает возможность приложить большее крутящее усилие к инструменту.



Российская версия шлица TORX по ГОСТ Р ИСО 10664-2007 (размеры указаны в мм)





Для каждого типа шлица и его размера (номера) требуется строго соответствующий инструмент: отвертка или бита. В противном случае возможен быстрый износ или даже разрушение элементов привода.




Основные типы резьбы саморезов

В зависимости от того, какие материалы необходимо соединить, выбирают саморез с тем или другим типом резьбы. При этом учитываются следующие традиционные для резьб количественные характеристики:

  • диаметр;
  • шаг;
  • количество заходов.


Но кроме них существенное влияние на самонарезающие свойства изделия оказывает угол при вершине профиля резьбы α. Чем меньше указанный угол, тем легче закручивается изделие, легче формируется резьба в отверстии, выше самонарезающие свойства.


Традиционные шурупы, выпускаемые отечественной промышленностью (ГОСТ 1144 -80, ГОСТ 1145-80), имеют этот угол равным 60º, как у метрической резьбы.

Современные саморезы изготавливаются с углом α=45º и меньше. Особенно эффективны такие острые резьбы при установке изделий в сравнительно мягкие материалы: дерево, ДСП, пластик и т.п

Саморезы же, предназначенные для вворачивания в металл (DIN 7976, 7981…7983), изготавливаются с большими углами (в основном 60º) для повышения прочности нитки резьбы у основания профиля. Кроме того режущая кромка изделия подвергается специальной упрочняющей термообработке, что обеспечивает твердость на ней 450HV.
Саморезы по металлу относятся к высоко стандартизованным изделиям и их резьбы изготавливаются по стандартам ISO 1478, EN 2478, DIN 7970. В чертежно-конструкторской документации перед диаметром их резьбы ставятся буквы ST (SCREW THREADS).


В таблице представлены основные размеры для острого (тип C) и притупленного (тип F) концов.

Для уменьшения времени закручивания в дерево, а также для предотвращения растрескивания древесины используются специальные насечки на резьбе, создающие дополнительные режущие кромки, и собственно волнообразная режущая кромка резьбы.






Основные типы концов саморезов

В зависимости от технологии установки, саморез следует выбирать с тем или иным концом. Наиболее распространены шурупы с традиционным острым концом, которые могут отличаться друг от друга величиной угла захода β. Понятно, что с его уменьшением облегчается внедрение стержня в материал, и увеличиваются самонарезающие свойства изделия.


У традиционных шурупов (по ГОСТ 1144-80, ГОСТ 1145-80, ГОСТ 1146-80) этот угол составляет 40о.

У популярных саморезов по гипсокартону (т.н. «черных») он значительно меньше: 26…280.
У широко распространенных универсальных еще меньше: 20…300.


Для повышения самонарезающих свойств применяются специальные конструкции конца.

Наиболее эффективны в этом плане саморезы с буром (сверлоконечные). Они действуют при установке, как последовательно работающие сверло и саморез. Сперва сверло создает в материале основы отверстие, а затем в него вворачивается саморез. Таким образом, установка происходит как единая операция ввинчивания.


Резьбонарезающий винт имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии.



Конец на трехгранном стержне с заходной часть и плавным сбегом резьбы характерен для так называемого резьбовыдавливающего винта. Его вворачивают в гладкое отверстие, в котором он сам раскатывают соответствующую резьбу. Это удобно при установке изделий в условиях односторонне доступом и существенно увеличивает плотность соединения, особенно с металлическим листом.




Конец сверлоконечного шурупа типа Flügel, предназначенного для крепления дерева к металлу, имеет специальные крылышки на переходной части от сверлильного острия к резьбе. Они проделывают отверстие в древесине и срезаются на металлической поверхности. Далее наружная резьба шурупа формирует в металле ответную резьбу.



Размеры саморезов и шурупов

Основными для шурупов и саморезов являются два размера: диаметр и длина.

За номинальный диаметр шурупа или самореза принимается диаметр окружности выступов его резьбы.
В настоящее время шурупы выпускаются следующих диаметров: 1.6, 2.0, 2.2, 2.5, 3.0 (2.9), 3.5, 3.8 (3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.



При этом следует иметь в виду, что саморез того или иного типа вовсе не обязательно выпускается всех возможных диаметров. Наиболее широкий ряд производимых диаметров имеют универсальные саморезы, специализированные саморезы имеют более узкие размерные ряды.

Длина самореза или шурупа измеряется по разному для потайной и выпуклой головки изделия. Для потайной за номинальную длину принимается полная длина изделия, а для выпуклой – расстояние от опорной поверхности головки до конца самореза.


Длины шурупов и саморезов нормализованы и имеют одинаковый размерный ряд: 4.5, 6.5, 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм. Для некоторых специализированных изделий могут применяться и другие длины. Естественно, что шурупы одного диаметра выпускаются с ограниченным рядом длин.




Выбор диаметра и длины шурупа определятся в первую очередь нагрузкой, которую должно выдерживать соединение, а кроме того размерами соединяемых деталей, материалом установки и другими факторами. При определении диаметра шурупа вворачиваемого в пластмассовый распорный дюбель следует ориентироваться на рекомендации производителя, приведенные в каталогах или на упаковке дюбелей. Дело в том, что с одной стороны, чем больше диаметр шурупа – тем прочнее соединение, но, с другой стороны, требуемый для установки крутящий момент при этом возрастает. И тогда могут быть превзойдены возможности инструмента или сорвана головка самореза.

Длина шурупа (Lш) вычисляется как сумма номинальной длины дюбеля,(Lд) толщины прикрепляемой детали (S) и диаметра шурупа (d). Последнее слагаемое обеспечивает выход конца самореза из дюбеля.

Для классических шурупов (с углом на конце 400) этого достаточно, но для остроконечных саморезов длину требуемого шурупа необходимо увеличить, чтобы весь его наконечник вышел из дюбеля при закручивании.





Понравился материал?

Ph3 отвертка размер таблица - booktube.ru

Чаще всего, диаметр рукоятки, которой снабжена отвертка, находится в пределах от 10 до 40 мм, впрочем, бывают и отклонения от этих размеров в ту или другую сторону. Здесь играет определяющая роль простая механика: диаметр рукоятки и крутящий момент, создаваемый отверткой, находятся в прямой зависимости. Именно поэтому, отвертки, предназначенные для тонкой работы и мелких деталей (например, для часовщиков) имеют тонкие рукоятки, и наоборот.

Наиболее распространенные формы лезвий отверток, в зависимости от конфигурации шлицев на деталях, представлены на рисунке.

А) Отвертки с прямым шлицем. Это простейшая отвертка с самым распространенным названием: «минус» или «minus».

Принятая в технической литературе маркировка таких отверток следующая: SL, («Slotted») – шлицевая. Например, маркировка SL 5,5– означает, что отвертка имеет ширину лезвия 5,5 мм), а маркировка SL 0,5×4 – толщина лезвия (шлица) – 0,5 мм, а ширина 4 мм.

B) Отвертки с крестообразным шлицем, «крестовые отвертки». Их называют «плюс», «plus» или «самовыталкивающиеся».

В технической литературе обозначается, как PH («Phillips»). Это обозначение произошло от названия американской фирмы Phillips Screw Company, которая запатентовала ее в 1933 году. Невооруженным глазом видно, что площадь соприкосновения рабочих поверхностей отвертки и детали почти в 2 раза больше, чем у отверток типа SL.

С) Разновидность отверток PH – крестовая отвертка, имеющая дополнительные направляющие. Такие отвертки часто называют «позидрайв», или «несамовыталкивающиеся».

Общепринятая техническая маркировка: PZ(«Pozidriv»). Такие отвертки самостоятельно не выталкиваются из шлица на деталях, подобно тому, как это происходит у отверток типа РН. Поскольку такие отвертки имеют большую глубину шлица, то чаще всего они применяются там, где винты имеют большие головки, например в мебельном производстве. И именно этот тип отверток сконструирован так, что они имеют настолько большой крутящий момент, которого невозможно достичь при применении отверток PH («Phillips»).

D) Отвертка «звездочка». Почему она так называется – видно из рисунка.

Техническое обозначение: Torx. Она запатентована патент американской компанией @Camcar Textron [email protected] Отвертки этого типа в тподавляющем большинстве применяются в электронном приборостроении и автомобильной промышленности. В некоторых случаях такие отвертки могут служить альтернативой типу РН

Е) Отвертка под названием «звездочка со штырьком». Это дальнейшее развитие отверток предыдущего типа Torx.

F) Отвертка – «шестигранник».

Техническая маркировка: Hex. Такие отвертки больше похожи на ключи и применяются для закручивания винтов с подобными шестигранными углублениями. Они так и называются – имбусовые ключи (название происходит от немецкого Innensechskantschraube Bauer und Schaurte – винт с внутренним шестигранником фирмы Бауэр и Шаурт).

Ключи подобного типа имеют крутящий момент примерно в 10 раз больший, чем тот, которого можно достичь в простейших плоских отвертках типа РН. Размер таких отверток, или ключей, вернее номера, которые им присваивают – это просто расстояние расстояние в миллиметрах между противолежащими углами шестиугольника.

G) Редко встречающийся тип отверток – «квадратная отвертка». Это просто разновидность, нужно ск5азать, довольно редко применяемая, отвертки типа Hex.

H) Еще одна экзотическая отвертка – «отвертка-трилистник».

Техническое обозначение таких отверток: Tri-Wing. Они имеют нестандартный шлиц, поэтому изделия, скрепленные винтами с таким шлицом очень непросто самостоятельно разобрать.

I) Редкая «крестовая асимметричная отвертка».

В технической литературе обозначается, как Torq. Важнейшее свойство – мощная затяжка, которая практически недостижима в других типах отверток. В быту такие типы отверток почти не применяются, но широко используются в высокотехнологичных отраслях промышленности, таких как, например, аэрокосмическая. Т.е. там, где к креплению деталей предъявляются повышенные требования.

K) И, наконец, двухштырьковая отвертка под названием «спаннер». Наиболее частое применение – в лифтовых механизмах, а также в бытовой технике, для крепления корпусов приборов, находящихся на гарантийном обслуживании.

Размеры шлицев

Совершенно естественно, что отвертки одного типа, т.е. их шлицы, имеют разные размеры. Например, прямые отвертки (шлицы) — различные глубину и ширину.

Шлицы других форм — могут иметь размеры, которые задаются каждый своим номером по определенному стандарту. В Таблице 1 приведено соответствие обозначений крестовых отверток и размеров крепежных деталей.

В наше время проведение строительно-монтажных работ очень сильно упростилось. Этому, в том числе, способствует огромное количество крепежных элементов, которые очень легко использовать имея в наличии электрическую отвертку или дрель-шуруповерт. Гвозди в настоящее время используются все реже и реже. Как любители, так и профессиональные мастера все больше отдают предпочтение шурупам и винтам, так как эти крепежные элементы обеспечивают наиболее прочное крепление. Однако под каждый крепежный элемент применяются свои насадки, без которых ваш шуруповерт превращается в бесполезную игрушку. Чтобы было проще ориентироваться в многообразии насадок, представляем вашему вниманию классификацию бит для шуруповерта. Вы узнаете какие виды и размеры бит выпускает промышленность и для каких крепежных элементов применяется та или иная бита.

Биты под прямой шлиц (Slotted)

Самой первой была изобретена отвертка под прямой шлиц, ее придумали в XVI веке. Она была широко распространена в советский период. Сегодня тоже существуют виды бит для шуруповерта изготовленные под прямой шлиц, но используются они реже. Такие насадки обозначаются буквой S. Данная маркировка размещается на одной из граней бит. Латинская буква S является сокращением от английского слова slot, означающего "щель" или "шлиц". Также существует альтернативный вариант обозначения – slotted. Это слово при переводе на русский язык означает "шлицевая". Всегда рядом с буквой указывается цифра, свидетельствующая о ширине жала. В некоторых случаях дополнительно указывается его толщина.

Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:

Ширина, мм 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0; 6,5; 7,0 8,0 9,0
Толщина, мм 0,3 – 0,4 0,4 0,5 0,5 – 0,6 0,6 – 0,8 0,6 0,8 0,8 – 1,0 1,0 – 1,2 1,2 – 1,6 1,4 – 1,6

Далее рассмотрим некоторые разновидности бит под прямой шлиц.

Классическая бита с прямым шлицем

Ширина и толщина — это два основных размера прямого шлица. В большинстве случаев указывается только первый параметр. Он варьируется в пределах от 3,0 до 9,0 мм. Второй параметр довольно часто не обозначается, но его значение может составлять от 0,5 до 1,6 мм. Особенность такой маркировки связана с тем, что ширина и толщина имеют нормативное соотношение. Поверхность бит с плоским шлицем защищена от эрозии и отличается повышенной твердостью.

Бита с прямым шлицем и TIN покрытием

Данные биты имеют золотистый цвет, так как поверхность насадок покрыта нитридом титана в результате химического процесса CVD. Благодаря этому приспособления имеют прочную поверхность. Такие насадки могут отличаться между собой только по ширине. Это значение составляет от 4,5 до 6,5 мм. Еще в маркировке приспособлений может быть указана их толщина. Эта величина находится в пределах от 0,6 до 1,2 мм.

Удлиненная бита под прямой шлиц

Благодаря удлиненной части приспособления имеется возможность более точно проводить необходимые работы. При использовании, жало данной насадки прочно размещается в шляпке шурупа или винта. С помощью данной биты удобно выполнять мелкие монтажные процессы. Отличительной чертой этих приспособлений является длина насадок, которая колеблется от 50 мм до 100 мм.

Крестообразные биты (Phillips)

Впервые крестообразная бита появилось в первой половине 20-го века. Способствовал этому тот момент, что при использовании крепежей и отверток под прямой шлиц в автомобильной промышленности, при сборке деталей, они часто высказывали из шляпок винтов и шурупов, что приводило к порче лакированного покрытия транспортного средства. Также у крепежных изделий часто срывалась резьба из-за того, что еще не были изобретены ограничители крутящего момента, которые впоследствии стали применяться в механических шуруповертах и винтовертах.

Все перечисленные причины способствовали тому, что в 1933 году Джон Томпсон изобрел шуруп с крестообразным шлицем. Через 3 года патент на данное изобретение был приобретен Генри Филлипсом. Этот инженер доработал технологию производства и в 1937 году предложил Юджину Кларку, который являлся крупным производителем изделий из металла, провести соревнования, кто быстрее выполнит закручивание шурупов. Естественно, Генри Филлипс в состязании победил. После этого новый тип насадок привлек внимание автопроизводителей из США, но скоро началась Вторая мировая война. Поэтому крестообразный шлиц появился в Европе, вместе с поставками американской военной техники.

Первая крестообразная насадка называлась "филлипс" в честь Генри Филипса. Биты этого вида маркируются буквами PH. После них следует номер, жестко связанный с диаметром наружной резьбы крепежного элемента. Данный стандарт используется для всех типов бит с крестообразным жалом.

Стандартные соотношения номера крестообразной биты типа PH и наружной резьбы крепежа:

Номер биты 1 2 3 4
Диаметр резьбы, мм менее 2,0 2,1 – 3,0 3,1 – 5,0 5,1 – 7,0 более 7,1

Классическая крестообразная бита PH

Данные насадки различаются между собой размерами, которые варьируются от 0 до 4. Чаще всего используется крестовина №2, так как она позволяет работать с металлическим и деревянным материалом. Реже используются крупные насадки под номером 3 и 4. Чаще всего их применяют во время ремонта автомобилей и крупногабаритных предметов.

Крестообразная бита со шлицем PH и TIN покрытием

Для покрытия насадки используются нитрид титана. Об этом свидетельствует золотистый цвет биты. Насадка способна выдерживать большие нагрузки. Шлиц может быть выполнен в одном из трех размеров: PH 1, 2 или 3.

Удлиненная крестообразная бита PH

Удлиненная насадка со шлицем PH крестообразной формы может использоваться, для закручивания крепежей в труднодоступных местах. Такие приспособления особенно эффективны во время отвинчивания крепежных изделий. Чаще всего можно встретить насадки длинной 50, 70, 90, 110, 125, 150 мм. Выпускаются в трех размерах PH 1, 2, 3.

Крестообразные биты (Pozidriv)

Позже, специально для производства мебели и выполнения строительных работ Philips Screw Company разработала новый вид крестообразного шлица. Он получил название Pozidriv (Позидрив). Этот вид шлица был запатентован в 1966 году. Биты для данного шлица маркируются буквами PZ. Они предназначены для работы с деревом или с другими подобными материалами, имеющими неоднородную структуру. В тоже время для работы с металлом больше подходят биты типа PH.

Отличительной чертой системы PZ, по сравнению с PH, является то, что кромки рабочих поверхностей расположены параллельно друг другу и по всей своей длине изготовлены с одинаковой толщиной, а сам шлиц значительно глубже. Такая конструктивная особенность предотвращает выталкивание биты при закручивании крепежа. Благодаря этому образуется более плотный контакт между шляпкой шурупа и битой, что уменьшает износ элементов. При этом не нужно прикладывать больших осевых усилий, когда происходит нажатие жала на шлиц.

Необходимо помнить, что при выборе биты для закручивания крепежных изделий под шлиц PZ нужно использовать биту типа PZ. В случае использования насадки типа PH, для закручивания изделий под шлиц PZ, поверхности будут неплотно соприкасаться друг с другом, что сократит срок службы насадки.

  • Цена: $0.98 (0.83$ в мобильной версии)
  • Перейти в магазин

Прямой шлиц существует, по некоторым данным, с XV века. Впрочем, этот шлиц обладает недостатками, которые особенно проявились при массовой сборке автомобилей и самолётов:

— Отвёртка или шуруповёрт выскальзывает из шлица, царапая соединяемые детали.
— При работе механическим шуруповёртом есть риск сорвать шлиц или резьбу (трещоток, точно отмеряющих крутящий момент, во время изобретения крестообразной отвёртки ещё не существовало).

В 1933 году американец Джон Томпсон (John P. Thompson) разработал винты, которые решают обе проблемы: и автоматически центрируют жало, и выталкивают его, когда винт затянут. Инженер Генри Филлипс выкупил патент Томпсона и основал компанию Phillips Screw Company. Генри Филлипс разработал технологию производства таких винтов, но не смог внедрить её у себя. Только в 1937 году он сумел заинтересовать начальство American Screw Company. Такие винты впервые начали использовать в производстве «кадиллаков». Во время Второй мировой войны такие винты стали применять в производстве военной техники.

Особенности
Положительные
Самоцентрируется, не допускает выскальзывания рабочей части отвёртки из шлица при незначительном наклоне стержня отвёртки или под воздействием центробежной силы при использовании шуруповёрта.
Направляет продольное усилие отвертки по оси закручиваемого винта гораздо лучше, чем в случае с обычным прямым шлицем.
При использовании электрической отвёртки (шуруповёрта) без регулирования величины крутящего момента, её жало выталкивается из шлица крепёжной детали по достижении предельного значения силы закручивания во избежание срыва шлица или повреждения резьбы.
Отрицательные
Невозможно получить большой крутящий момент без приложения значительного осевого усилия (прижимания отвёртки к крепёжной детали), что неудобно при закручивании ручной отверткой.
Самовыталкивание повышает механическое напряжение на шлиц, что увеличивает износ шлица и вероятность его повреждения (т. н. «срыва»).
Маркировка и размеры
Отвёртки имеют буквенную маркировку PH с номером шлица — 000 (1,5 мм), 00 (2 мм), 0 (3 мм), 1 (4.5/4 мм), 2 (6 мм), 3 (8 мм), 4 (10 мм)[3].

Потом появились PZ — pozidrive, потом всякие шестигранники и звездочки.
На этой фотке три шурупа PZ с разным размером, 3, 2 и 1.

Мне же приехали простой плюсик и минусик, то есть плоская SL5 и крестик Ph3.
Приходит в пакетике, все как обычно. Цвет мне достался черный.

Размер примерно как у среднего ключа, длина около 6 см.

Шлиц у плоской 5 мм.

Ну и пробую закрутить в доску черные каленые саморезы длиной около 15 мм.
Закрутил три шутки, покрытие немного слезло. Силы рук не хватает, чтоб загнать шуруп в доску полностью. Ну на фото видно, шляпка немного торчит.

Закрутил 9 шурупов, доска трескается, надоело крутить.

На шлицах отвертки слезло покрытие, сами шлицы целые.

Ну и прицепил на ключи.

Как будто они там и были, не мешают.

Ну и лайфхак от ACE

Можно снять ключи с кольца, тогда один вставить в другой и крутить.


В общем за сумму меньше одного доллара получаем две отвертки и кольцо к ним в подарок.
Металл неплохой, явно лучше чем на прошлой электроотвертке, которую я недавно обозревал.
И, если крутить руками, то шлиц сорвать в них наверное практически нереально.
Плюсы
— есть выбор двух цветов,
— маленькая цена
— небольшой размер
— сложно сломать. Хотя…

Минусы
— сложно приложить большое усилие руками.
— в черном слазит покрытие. наверное белый лучше.

В общем можно прицепить на ключи для дома или ключи от работы, чтоб можно было что то подкрутить.
Или можно открутить винты крышки компа, снять винчестер например и пр., там как раз шлиц Ph3 и большие усилия там не нужны.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Саморезы для ДСП

Саморезы для ДСП – это универсальные саморезы для соединения листов ДСП. К таким саморезам, можно отнести, ГОСТ 1144-80, ГОСТ 1145-80 и ГОСТ 1146-80, которые имеют различный диаметр от 1.6 мм до 10.0 мм, а длина может достигать 120 мм, что позволяет соединить листы различной толщины. Листы ДСП широко применяются в различных сферах производства от мебели до отделки стен в помещении, так как данный материал имеет стоимость значительно ниже, чем другие изделия из древесины и прост в установке.

Изобретение ДСП (древесно-стружечной плиты) в середине прошлого века имело чисто коммерческую подоплеку, поскольку отходы деревообрабатывающих предприятий, большей частью опилки, на то время составляли, примерно, 40%. Изготовление ДСП позволило снизить этот показатель до 10%.

В наши дни этот материал широко используется в производстве мебели, различных перегородок, при внутренней отделке помещений, как черновой, так и чистовой. Наиболее популярная толщина 16 мм. Может иметь ламинированное покрытие. Продается как мебельными щитами определенных размеров, так и большими листами. Как правило, крупные строительные магазины предлагают распиловку на месте за символическую плату или вовсе бесплатно. Здесь же можно приобрести все необходимые метизы для самостоятельной сборки любых конструкций. Это, в первую очередь, саморезы. Остановимся на них подробней.

Шуруп со сверлом, шлицем типа torx и потайной головкой

Универсальные саморезы.

По стандартам ГОСТ 1144-80 , 1145-80, 1146-80 выпускаются диаметрами:

  • 1.6 мм,
  • 2.0 мм,
  • 2.5 мм,
  • 3.0 мм,
  • 4.0 мм,
  • 5.0 мм,
  • 6.0 мм,
  • 8.0 мм,
  • 10.0 мм

И длиной:

  • 13 мм,
  • 16 мм,
  • 20 мм,
  • 25 мм,
  • 30 мм,
  • 35 мм,
  • 40 мм,
  • 45 мм,
  • 50 мм,
  • 60 мм,
  • 70 мм,
  • 80 мм,
  • 90 мм,
  • 100 мм,
  • 110 мм,
  • 120 мм.

Наличие сверла значительно облегчает процесс  вкручивания. Рекомендуется просверлить отверстие в закрепляемой детали, поскольку резьба неполная. На внутренней стороне головки есть зенкующие ребра. Имеет  следующие размеры:

  • диаметр стержня 4-6 мм;
  • длина 18-160 мм;
  • диаметр головки  7,5-11,5 мм;
  • длина сверла 3,7-6,7 мм.

Шуруп со шлицем типа torx и полукруглой головкой

  • диаметр стержня 3-6 мм;
  • длина 16-120 мм;
  • диаметр головки 6-12 мм;
  • высота головки 2,3-4,2 мм.
  • Резьба полная. Рекомендуется предварительное засверливание, особенно при торцевом соединении.

Саморез со шлицем типа torx и потайной головкой

  • диаметр стержня 3-6 мм;
  • длина 12-100 мм;
  • диаметр головки 6-12 мм;
  • высота головки 1,6-3,6 мм.
  • Полная резьба.

Саморез со шлицем типа torx и полупотайной головкой

  • диаметр стержня 3-5 мм;
  • длина 12-35 мм;
  • диаметр головки 6-10 мм;
  • высота головки 1,6-3 мм.
  • Возможен усиленный вариант, изготовленный из стали более высокой прочности.

Саморез со шлицем типа torx, широкой полукруглой головкой и неполной резьбой

  • диаметр стержня 4,8 мм;
  • длина 25-60 мм;
  • диаметр головки 12 мм;
  • высота головки 2,5 мм.

Саморез со шлицем типа torx, широкой полукруглой головкой и полной резьбой

  • диаметр стержня 6-7 мм;
  • длина 20-70 мм;
  • диаметр головки 13-14 мм;
  • высота головки 3 мм.

Саморез со шлицем «крест» Pz, полной резьбой и полукруглой головкой

  • диаметр стержня 3-6 мм;
  • длина 16-200 мм;
  • диаметр головки 6-12 мм;
  • высота головки 2,3-4,2 мм.

Саморез со шлицем «крест» Pz, полной резьбой и полупотайной головкой

  • диаметр стержня 3-5 мм;
  • длина 12-100 мм;
  • диаметр головки 6-10 мм;
  • высота головки 1,6-3 мм.

Саморез со шлицем «крест» Pz, полной резьбой и потайной головкой

  • диаметр стержня 3-6 мм;
  • длина 10-200 мм;
  • диаметр головки 6-12 мм;
  • высота головки 1,8-3,3 мм.
Фосфатированные саморезы

В обиходе еще называют «черные саморезы». По причине низкой стоимости активно применяются  при черновой отделке, например, монтаже полов. Из недостатков – подверженность коррозии и хрупкость. При нагрузке на срез использовать не рекомендуется. Имеют потайную головку и крестообразный шлиц типа Ph. Размерный диапазон:
диаметр стержня 3,5-4,8 мм;
длина 16-152 мм.

Конфирмат

Он же еврошуруп или мебельная стяжка – относительно новый крепежный элемент. Оснащен плоской головкой с шестигранным углублением. Требует предварительного засверливания. Может иметь следующие размеры:
диаметр стержня от 5 до 7,5 мм;
длина от 40 до 70 мм.

Для более надежного и прочного соединения рекомендуется сначала просверлить отверстие под резьбовую часть, затем неглубокое под не резьбовую и сделать зенковку под шляпку. Если вам часто приходится использовать данный вид крепежа, то есть смысл приобрести ступенчатое сверло, которое позволяет совершать все эти операции одновременно.

При наличии перечисленных метизов, вы сможете смонтировать любые возможные конструкции из ДСП, будь то короба, мебель или элементы отделки.

Почему и когда необходимо засверливание?

Казалось бы, без него саморез будет плотнее входить  в ДСП, создавая оптимальное соединение, но у кажущегося плюса есть и обратная сторона – внутреннее напряжение материала. Особенно это актуально при вкручивании в узкую кромочную часть заготовки. Стоит, так же, обратить внимание на особенность производства ДСП, когда возможно попадание довольно крупной и твердой фракции, что обязательно приведет к расслоению и даже может повредить ламинированное покрытие. Засверливание, конечно, замедлит процесс монтажа, но, несомненно, убережет от подобных неприятностей.

В случае с фасадным соединением, велик риск повредить покрытие, испортив тем самым его внешний вид. Здесь на помощь также придет предварительное засверливание и зенковка. Скрыть место крепежа помогут заглушки, пластиковые или самоклеющиеся, подходящие по цвету.

Крепление ДСП к стене

Часто  ДСП используют при отделке стен помещения как большими панелями во всю высоту, так и частично или в виде небольших декоративных деталей. Здесь очень важно учитывать плотность материала, из которого сделано основание для монтажа. Это может быть древесина, гипсокартон, кирпич или бетон.

Проще всего с деревом, подойдут практически любые саморезы или шурупы нужного размера, вплоть до универсальных, подходящие вам по цвету. Фосфатированные саморезы лучше не использовать, так как велика вероятность надлома головки, а последующее аккуратное извлечение обломков не всегда возможно. Правильно рассчитайте нагрузку на одну точку крепления. Иногда достаточно применения гвоздей. Например, с уместными декоративными шляпками или вовсе без таковых.

В случае с гипсокартоном следует использовать специальные дюбеля. Еще лучше, если крепеж придется на металлический профиль, хотя бы большая часть точек крепления. Найти профиль поможет мощный магнит.

ри монтаже к бетонной или кирпичной стене хорошо подходят пластиковые дюбеля. Выбор их на рынке очень велик, поэтому есть возможность выбрать оптимальный вариант. Обратите внимание, что для пористого бетона и обычного они будут различаться. Есть также разные модели для пустотелого и полнотелого кирпича.

Помните, что просверливаемое отверстие под  дюбель должно строго соответствовать диаметру последнего, глубина же будет минимум на 5 мм больше. В этом случае, дюбель при деформации заполнит пустующее пространство, а не станет выпирать наружу.

Таблица для выбора самореза в зависимости от нагрузки на одну точку крепежа
Таблица для выбора самореза в зависимости от нагрузки на одну точку крепежа
Нагрузка, кг Типоразмер дюбеля в зависимости от материала стены без учета толщины закрепляемого изделия
Обычный кирпич Бетон Кафель Пористый бетон Дерево Гипсокартон
менее 1,0 3×25 3×16 3×16 3×16 3×25 3×16
до 5,0 3×25 3×20 3×25 3×25 3×30 3×16
до 10,0 4×25 4×20 4×25 4×30 3×25 3×16
до 20,0 4×50 4×40 4×50 4×70 4×50 4×16
до 30,0 5×70 5×50 5×70 5×70 5×50 4×16
до 50,0 6×80 6×60 6×80 6×90 6×60 -
до 75,0 8×100 8×80 8×100 8×140 8×100 -
до 100,0 10×140 10×100 10×160 10×160 8×120 -

«Спрятать» места крепления можно применив различные элементы декора, такие как молдинги, раскладки или галтели. Также широко используются всевозможные варианты заглушек.

СОВЕТ!

К сожалению, соединения, в которых саморез нарезает резьбу непосредственно в ДСП, плохо переносят частый демонтаж. С каждым разом они становятся все менее надежными. В первую очередь, это связано с особенностями структуры ДСП. Но при ремонте или переезде такая необходимость может возникнуть. Есть возможность восстановить расшатавшееся отверстие. Смешайте клей ПВА с опилками, лучше помельче, такие получаются при распиловке древесины ножовкой или циркулярной пилой. Тщательно заполните отверстие получившимся составом. Выдержите сутки. Все, можно производить монтаж.

Инструмент для крепления изделий из ДСП

Сегодня уже мало кто при сборке мебели или отделке будет применять обычные отвертки, разве что подтянуть ослабший крепеж. Гораздо легче и удобнее использовать ручную электрическую или аккумуляторную  дрель-шуруповерт с регулируемой скоростью вращения. Разнообразие шлицев у крепежных изделий диктует свои условия.  Имеет смысл приобрести магнитную насадку на дрель и набор качественных бит к ней самых разных конфигураций. Это значительно облегчит и ускорит вашу работу.

Монтаж изделий из ДСП следует производить на небольшой скорости, достаточной для плавного нарезания резьбы.

С помощью этого же инструмента можно аккуратно сделать предварительное засверливание и зенковку. Обычной дрелью это будет затруднительно, поскольку она значительно тяжелее, да и при частом использовании на малых оборотах очень быстро изнашивается.

Будьте особо внимательны при использовании бит типа Pz и Ph. Они внешне похожи, но если их перепутать, то вы рискуете  повредить как сами биты, так и саморезы.

Материалы подготовлены специалистами компании «Трайв-Комплект».
При копировании текстов и других материалов сайта - указание ссылки на сайт www.traiv-komplekt.ru обязательно!

Просмотров: 18071
17. 03.2017

Виды отверток и их назначение

Содержание:

  1. 1. У каждого инструмента есть своя история
  2. 2. Каждый вид отвертки - под определенный крепеж
  3. 3. Как читать маркировку?
  4. 4. Не просто отвертка!

Когда предстоит работа с резьбовым крепежом типа шурупов, винтов и саморезов, без отвертки не обойтись. Дома, в мастерской, на даче, в гараже - этот инструмент пригодится везде. Его используют профессионалы и любители, взрослые и подростки, мужчины и женщины. Вот лишь небольшой перечень работ, при которых он может применяться:

  • Сборка и разборка мебели.
  • Обслуживание автомобилей, мотоциклов, велосипедов.
  • Ремонт техники, компьютеров, электроники.
  • Электромонтажные работы, установка розеток, выключателей.

Конечно, гораздо быстрее закручивать крепеж с помощью шуруповерта, но не всегда его использование целесообразно. Во-первых, он слишком большой и работать им в узких местах неудобно, а дотянуться до труднодоступных порой и вовсе невозможно.

Во-вторых, он занимает много места при хранении и перевозке. В-третьих, требует либо подключения к электросети, что ограничивает передвижение по рабочему участку, либо периодической зарядки аккумулятора. Кроме того, цена на шуруповерт в разы выше цен на отвертки.

Если вам не предстоит строительство, большой ремонт или сборка мебели в производственных масштабах, то для выполнения простых работ в быту лучше взять отвертку. Она компактная, удобная для закручивания крепежа в стесненных условиях и отлично подходит для работы с мелкими деталями, ее можно легко закрепить на поясе для инструментов или положить в карман, а работать с ней можно при любой температуре и влажностном режиме.

Отвертка должна быть в каждом доме! Она по праву занимает почетное место в арсенале любого мастера или практичного хозяина. С ее помощью собирают как простейшие бытовые изделия, так и сложные электроприборы. Если с наиболее распространенными прямыми и крестовыми отвертками приходилось работать практически всем, то есть и довольно специфические, используемые в узкоспециализированной сфере, например, ремонте мобильных телефонов, компьютеров, музыкальной аппаратуры. Разберемся в том, какие отвертки для чего используются, и как выбрать подходящую. Но сначала поговорим о том, откуда они появились.

У каждого инструмента есть своя история

Потребность в таком приспособлении как отвертка связана с изобретением винтов, первое упоминание о них относится к XVI веку. Изначально для их откручивания использовались ключи, так как головка винта была шестигранной. При этом не всегда удавалось легко вкручивать и выкручивать крепеж, поэтому в головке винта проделывали паз, в который вставляли плоскую рабочую часть инструмента, который тогда называли тупой стамеской, а сегодня - отверткой. Принято считать, что она была изобретена в XVII веке. В это время она повсеместно применялась при изготовлении оружия и в точной механике. Доказательством этого является то, что в пистолетах и мушкетах того времени есть винты с прямым шлицем. Вплоть до XX века других видов шлицев не существовало, поэтому и отвертка оставалась неизменной. Толчком к эволюции стал случай, который произошел с канадским коммивояжером Петером Робертсоном: при закручивании винта рабочая часть отвертки выскользнула из прямого паза и вонзилась ему в руку. Он предложил более безопасную конструкцию шляпки - не с прямым шлицом-прорезью, а с квадратным углублением по центру. Так называемый «робертсоновкий винт» требовал новой формы рабочей части отвертки - и с этого момента она стала квадратная. Это обеспечило лучшее центрирование, безопасное вкручивание и увеличение передаваемого усилия. Такой крепеж нашел применение в машиностроении, в частности, использовался на заводах компании «Форд». В 1936 году появились крестовые отвертки, патент на изобретение которых принадлежит американцу Генри Филлипсу. Винты с крестовым шлицом в 40-е годы использовались в строительстве военных самолетов-бомбардировщиков.

С развитием производства крепежа и его применением в различных сферах деятельности разрабатывались и новые виды отверток, каждая из которых подходит строго под определенную форму шлица. Сегодня существует более 10 разновидностей данного инструмента. Чтобы вам было легче разобраться, расскажем о них подробнее.

Каждый вид отвертки - под определенный крепеж

Допустим, предстоит разобрать шкаф. Чтобы подобрать подходящий инструмент, нужно смотреть на шлиц крепежных элементов. Случается, что из-за неправильного выбора отвертки в процессе откручивания повреждается шлиц, и извлечь крепеж не получается. Приходится прибегать к радикальным мерам и выкручивать его, используя экстрактор. Однако, этого очень просто избежать, если вы будете знать, как называется и как выглядит отвертка для работы с каждым из видов крепежных элементов. Ведь одно дело - прикручивать розетки и дверные ручки, другое - обслуживать транспортное средство, ремонтировать мобильные телефоны и технику. Если вы будете знать основные виды отверток, то вам будет достаточно взглянуть на крепеж, и вы сразу поймете, какой инструмент нужен для работы. Чтобы вам было проще все это запомнить, воспользуйтесь следующей таблицей.

Вид отвертки (маркировка) Описание

Плоская (SL)

Эта отвертка еще называется прямошлицевая, так как форма ее рабочей части представляет собой плоскую лопатку. Она предназначена для работы с винтами, которые используются в простейших соединениях (креплении розеток, замочных петель, деревянных полок и других деталей). Этот инструмент широко применяется в быту.

Крестовая (PH)

Рабочая часть имеет конусообразную форму и четыре грани, которые входят в крестовой шлиц крепежа. Благодаря этому получается больше точек соприкосновения, а рабочий контакт увеличивается почти вдвое, по сравнению с закручиванием крепежа плоской отверткой. Удается надежно затянуть крепеж, что очень важно, например, при соединении деталей конструкции автомобиля, техники или оборудования.

Звездообразная (TORX)

Профиль рабочей части имеет сечение в форме шестиконечной звезды. Крепеж с таким шлицем используется при сборке сотовых телефонов и другой электротехники, поэтому сфера использования этого вида инструмента достаточно узкая - специализированные сервисные центры, ремонтные мастерские.

Шестигранная (HEX)

Рабочая часть имеет сечение в виде шестигранника. Такие инструменты имеют большой крутящий момент, он почти в 10 раз превышает крутящий момент крестовой отвертки. Часто они используются для ремонта электротехники, а также для откручивания крепежа на объектах, находящихся под напряжением.

Крестообразная с направляющими (PZ)

Такая отвертка, помимо крестового профиля, имеет четыре дополнительные грани меньшего размера. Она более плотно входит в крепеж, нежели обычная крестовая, используется для крепежа с глубоким шлицем, который применяется при сборке мебели и при монтаже различных конструкций (из дерева, гипсокартона, алюминиевого профиля).

Конечно, разновидностей отверток существует гораздо больше. Например, у инструмента типа HEX есть подвид - четырехгранная отвертка, у крестовых - крестовая ассиметричная Torq (с ее помощью легко добиться сильной затяжки). Также существуют инструменты с рабочей частью специфической формы, например, «трилистник» (Tri-Wing) используется для установки крепежа в изделия, где соединение должно быть защищено от самостоятельного раскручивания; треугольная (Triangle recess) применяется при сборке электронных изделий и игрушек; двухштыковая (Spanner) предназначена для закручивания крепежа в местах общественного пользования: лифтах, уборных и других, чтобы винт нельзя было выкрутить подручными средствами. Выбирать отвертку нужно не только под форму шлица крепежного элемента, но и под его размер. Это легко узнать по маркировке инструмента.

Как читать маркировку?

Итак, вы видите отвертку нужной вам формы, например, крестовую. Но как определить на глаз, подойдет ли она под необходимый размер крепежа? На самом деле все очень просто - эта информация заложена в ее маркировке. Рассмотрим для примера инструмент с маркировкой РН3х150 мм. Буквы обозначают вид отвертки: PH - крестовая. Цифры обозначают размеры: 3 - это номер, который характеризует диаметр крепежного элемента, для которого она предназначена, в данном случае он может составлять 5-7 мм; 150 мм - это длина стержня инструмента. Кстати, у некоторых моделей маркировка несколько иная, например, 4х0,8х100 мм. В данном случае указаны только параметры самой отвертки: диаметр стержня, диаметр рабочей части и длина стержня. Если же указывается только номер, например, SL3, то по нему можно догадаться, какую длину и диаметр имеет рабочая часть. Вам помогут данные из следующей таблицы:

Номер отвертки Диаметр стержня, мм Длина стержня, мм
0 4 До 80
1 5 До 100
2 6 До 120
3 8 До 150
4 10 До 200

Кроме цифровых обозначений, в маркировке могут присутствовать еще аббревиатуры, по которым можно понять, из какого металла выполнена рабочая часть: CrV - хромованадиевая сталь, CrMo - хромомолибденовая. Эти сплавы устойчивы к механическим повреждениям, температурным воздействиям и образованию коррозии. Такие инструменты прослужат долгие годы. Но и это еще не все, что нужно знать при покупке.

Не просто отвертка!

Возвращаясь к истории изобретения и усовершенствования этого инструмента, стоит отметить, что его конструкция в целом не претерпевала радикальных изменений, но с годами совершенствовалась и дополнялась тем, что может пригодиться при выполнении узкоспециализированных задач. Приведем несколько примеров:

  • Для электромонтажных работ - используются отвертки, имеющие диэлектрическое покрытие, которое защищает мастера от удара током. С такими инструментами можно откручивать крепеж на объектах, находящихся под напряжением. Например, отвёртка 1000 V 1760i 0,8 х 4,0 х 100 мм Wera WE-031242 подходит для работы с объектами под напряжением до 1000 В. Также в отвертку может встраиваться устройство для распознавания скрытой проводки и наличия тока в розетке - это так называемые тестеры и пробники. При обнаружении источника напряжения они могут подавать световой сигнал, как отвертка-индикатор 190 мм 100-500В FIT 56529, или звуковой, как Ресанта 6885 48NS (RFA101).
  • Для работы в труднодоступных местах - применяются специальные отвертки с гибким стержнем, например, MATRIX SPARTA 115575.
  • Для продолжительных работ с крепежом - предназначены реверсивные отвертки, имеющие храповый механизм, например, KRAFTOOL 25556-h39. Благодаря им можно быстро откручивать и закручивать крепеж, не переставляя руку и не отрывая наконечник отвертки от шлица.
  • Для работ с разным крепежом - есть отвертки со сменными битами (плоскими, крестообразными, шестигранными и т.д.). Стержень имеет намагниченный держатель, куда вставляется бита. Вместо целого набора отверток вам понадобится только одна и несколько бит к ней, например, MAX-GRIP с гибким стержнем и битами 12 предметов STAYER или FIT IT 56330.

Сколько отверток нужно для работы? Все зависит от того, какой крепеж вы будете использовать чаще всего. Вы можете подобрать несколько инструментов по отдельности, заказать набор отверток или взять один инструмент со сменными насадками. Конечно, даже в быту отверткой одного вида не обойтись, а в профессиональной сфере тем более. Позаботьтесь о том, чтобы у вас под рукой всегда была нужная - сделайте заказ на нашем сайте прямо сейчас!

А оформить покупку вы можете, добавив товар в корзину, воспользовавшись сервисом быстрого заказа «Купить в 1 клик» в каждой карточке товара или позвонив по контактным телефонам интернет-магазина «ВсеИнструменты.ру».

Как правильно выбрать отвертку для шурупа?

Необходимая вам отвертка зависит от размера винта, который вы хотите вставить или удалить.

Шаг 1.

Определите конструкцию винтового привода

Осмотрите винты, которые вы хотите вставить или удалить.Какой у них привод?

Наиболее распространенные конструкции приводов:

Если вы не уверены, см. Наш раздел: Какие существуют приводы различных конструкций?

Шаг 2. Определите размер винта

Теперь, когда вы знаете, какой тип отвертки использовать, вам нужно выбрать правильный размер.Это гарантирует, что бит не выскользнет из головки винта при установке или извлечении.

Размер винта указан в виде числа. Это число не относится к конкретному размеру винта, оно относится к размеру точно так же, как обувь 5-го размера или платье 10-го размера.

Чем больше число, тем больше общий размер винта.

Номер винта можно найти на упаковке продукта или узнать, измерив хвостовик винта и посмотрев на таблицу ниже.

Винты с полной и частичной резьбой

Чтобы узнать количество винтов с полной резьбой (справа), измерьте длину корпуса винта.

У винтов с частичной резьбой (слева) она проходит через гладкую часть стержня. Как только вы сделаете это измерение, посмотрите на таблицу ниже.

Шаг 3 - Посмотрите на таблицу ниже

Посмотрите по таблице, чтобы узнать номер винта и размер отвертки, необходимой для его вставки или удаления.

Например, если у вас был винт Pozidriv с диаметром хвостовика 3,0 мм, вы можете видеть из таблицы, что это винт номер 4, и для его вставки или удаления требуется отвертка PZ1.

Таблица размеров сверл для предварительного сверления

Если на ваших битах нет размеров, выберите сверло следующим образом:

Удерживайте винт на свету или на белом фоне, вставив сверло, которое вы планируете использовать, перед ним.Вы должны увидеть резьбу винта, торчащую за бит, но бит должен скрывать остальную часть винта.

Когда вы найдете биту нужного размера, храните ее вместе с коробкой с винтами, чтобы знать, какой именно.

Строительные магазины обычно имеют калибр, поэтому вы можете взять там сверло и указать его размер. Купите оптовую упаковку обычно используемых размеров, потому что сверлить тупым сверлом неинтересно.

Размеры сверл для предварительного сверления (наиболее часто используемые размеры выделены жирным шрифтом)

Размер винта
Размер пилотного отверстия для твердых пород дерева *
Размер пилотного отверстия для мягкой древесины **
# 1
3/64
1/32
# 2
3/64
3/32
# 3
1/16
3/64
# 4
1/16
3/64
# 5
5/64
1/16
# 6
3/32
5/64
# 7
3/32
5/64
# 8
1/8
3/32
# 9
1/8
3/32
# 10
1/8
7/64
# 11
5/32
9/64
# 12
9/64
1/8
* Массив березы, клена, дуба, красного дерева, ореха пекан, вишни, гикори и т. Д.(дорогой материал) Исключением является южная желтая сосна, твердая древесина, особенно старая.
** Фанера, МДФ, строительный пиломатериал «белое дерево», сосна, ольха, пихта, ель, красное дерево
ПРИМЕЧАНИЕ. Транспортные поддоны обычно изготавливаются из «белого дерева», но если они поступают из-за пределов США, они могут быть изготовлены из некоторых местных пород твердой древесины.

Типы винтов (5, которые должен знать каждый домашний мастер)

Фото: istockphoto.com

Хотя на них не так уж много внимания, они занимают почетное место в строительстве, хобби и производстве мебели. Эти простые крепежные элементы буквально скрепляют все, от обрамления стен и изготовления шкафов до повседневных проектов, таких как создание деревянной скамьи, - поэтому очень важно выбрать правильные крепления и работать с ними. Проход с винтами в вашем местном хозяйственном магазине так длинный, с кажущимся бесконечным количеством вариантов именно по этой причине: для разных проектов требуются разные типы винтов. Чем больше времени вы потратите на строительство и ремонт дома, тем лучше вы узнаете следующие пять типов винтов - и когда их использовать. А пока прочитайте учебник, который поможет отличить один сорт от другого и упростит вашу следующую поездку в строительный магазин.

Heads Up

Прежде чем мы поговорим о том, какие типы винтов подходят для конкретных проектов в вашем списке дел, давайте поговорим о том, как сегодня вставляется большинство винтов. Для лучшего захвата конструкция головки винта согласована с конкретной отверткой или сверлом.В качестве примера возьмем винты с крестообразным шлицем, разработанные компанией Phillips Screw Company: этот популярный крепеж легко узнать по знаку «+» на его головке, и для его закручивания требуется немного больше, чем отвертка с головкой Philips. Но с момента изобретения этого в начале 1930-х годов количество вариантов головок винтов расширилось, и теперь они включают в себя утопленные 6- и 5-конечные звезды, конструкции с шестигранной и квадратной головками, а также многочисленные комбинированные конструкции , такие как что-то среднее между углубленным квадратом и головкой Philips, которая принимает несколько бит.

Итог: покупая крепеж для вашего проекта, имейте в виду, что вам нужно будет согласовать конструкцию головки винта с нужной насадкой. К счастью, наборы сверл поставляются с несколькими сверлами, которые подходят практически для любого стандартного размера головки винта и любой конфигурации конструкции.

Типы шурупов

Фото: homedepot.com

ВИНТЫ ДЛЯ ДЕРЕВА

Шурупы по дереву имеют грубую резьбу для надежного захвата древесины до вершины стержня шурупа, прямо под головкой, где она часто бывает гладкой - a конструкция, обеспечивающая более плотные соединения при прикреплении дерева к дереву.Поскольку винт просверливается почти на всю глубину, гладкая часть в верхней части стержня вращается свободно, чтобы не вдавить головку глубже в доску. Между тем, кончик винта с резьбой вонзается в нижнюю деревянную деталь, плотно прижимая две доски друг к другу. Коническая головка шурупа по дереву позволяет ему располагаться заподлицо или немного ниже поверхности дерева.

При выборе шурупов для основной деревянной конструкции выберите длину, позволяющую кончику шурупа проникать в нижнюю доску примерно на 2/3 толщины этой доски.Что касается размеров, ширина также варьируется от # 0 (или 1/16 дюйма в диаметре) до # 20 (или 5/16 дюйма в диаметре). Самый распространенный размер - # 8 (примерно 5/32 дюйма в диаметре), но подходящий размер винта будет зависеть от вашего индивидуального проекта. Шурупы по дереву для отделки, например, предназначены для крепления декоративных элементов и профилей и поэтому имеют меньшую головку, чем стандартные шурупы для дерева; они имеют коническую форму, чтобы вы могли вставить винт прямо под поверхность дерева, оставляя крошечное отверстие, которое можно заполнить шпатлевкой для дерева.

Шурупы по дереву бывают как внутреннего, так и внешнего стиля, последние часто оцинкованы или обработаны цинком для предотвращения коррозии. Для внешних проектов, в которых специально используется древесина, обработанная под давлением, ищите шурупы по дереву, совместимые с четвертичной щелочной медью (ACQ). Они не будут подвергаться коррозии при использовании вместе с древесиной, подвергнутой обработке химическими веществами на основе меди под давлением.

Обычно для установки шурупов таким образом, чтобы дерево не раскалывалось, домашним мастерам сначала нужно просверлить пилотное отверстие, а затем завинтить шуруп.Типы винтов, обозначенных как «самонарезающие» (также называемые самонарезающими винтами), имеют острый наконечник, имитирующий сверление бурового долота, поэтому предварительное сверление уходит в прошлое. Поскольку не все шурупы по дереву являются саморезами, обязательно внимательно прочтите этикетку.

Подходит для: Соединение дерева с деревом. Для базовой установки досок толщиной 1 дюйм на стойки стены, например, при установке шкафов, нам нравится саморез SPAX # 8 2-1 / 2 дюйма Philips с квадратной головкой с плоской головкой и полной резьбой, многослойный винт с цинковым покрытием ( $ 7.98 за коробку в 1 фунт в Home Depot ).

Фото: homedepot. com

ВИНТЫ ДЛЯ СУХОЙ СТЕНЫ

Эти типы винтов предназначены только для установки панелей для гипсокартона и имеют длину от 1 до 3 дюймов. Их «горна» головка предназначена для того, чтобы слегка зенковать поверхность гипсокартонной панели, не разрывая защитное бумажное покрытие панели. Здесь не требуется предварительное сверление отверстий; когда эти саморезы доходят до деревянных стоек или балок, они сразу врезаются в них.Стандартные шурупы для гипсокартона подходят для крепления панелей для гипсокартона к деревянному каркасу, но если вы устанавливаете гипсокартон на металлические стойки, ищите винты, которые подходят для использования с металлическими стойками.

Примечание. Для их установки вам также потребуется приобрести углубление для гипсокартона, поскольку оно не всегда входит в стандартный набор насадок. Он напоминает насадку Philips, но имеет небольшое защитное кольцо или «буртик» рядом с концом насадки, которое предотвращает установку винта слишком глубоко.

Подходит для: Укладка гипсокартона на деревянные или металлические стойки и балки.Чтобы установить однослойный 5/8-дюймовый гипсокартон на деревянные потолочные балки, попробуйте Grip-Rite # 6 x 2 дюйма. Винты для гипсокартона с крупной резьбой и острым концом от компании Grip-Rite ( $ 6,47 за коробку весом 1 фунт в Home Depot ). Их головки с фосфатным покрытием способствуют прилипанию гипсокартона во время приклеивания. Используется с установочным сверлом / отверткой для гипсокартона Philips Dimpler №2 от Bosch ( $ 12,47 в Home Depot ).

Фото: homedepot.com

ВИНТЫ ДЛЯ КЛАДКИ

Первое, что вы заметите в шурупах для кирпичной кладки, также называемых «анкерами», - это то, что они не заострены на наконечник.Кладочный шуруп не просверливает собственное отверстие; вместо этого вы должны предварительно просверлить отверстие, прежде чем вставлять винт. В то время как некоторые шурупы для каменной кладки имеют головки Philips, многие имеют приподнятые шестигранные головки, которые требуют установки с помощью специальной подходящей биты с шестигранной головкой. Проверьте упаковку винта, какая насадка и точный размер необходимы для предварительного просверливания отверстий, а затем просверливания анкера. Для предварительного сверления требуется перфоратор с сверлом для кирпичной кладки, но вы можете использовать и обычное сверло, чтобы вставить эти винты.

Подходит для: Крепление дерева или металла к бетону.Одно из наиболее распространенных применений шурупов для каменной кладки - прикрепление деревянных плит пола к бетонному фундаменту или полу подвала. Хорошим выбором для этой задачи является бетонный анкер большого диаметра Tapcon 3/8 дюйма x 3 дюйма с шестигранной головкой и шайбой ( $ 19,98 за 10 от Home Depot ).

Фото: homedepot.com

ВИНТЫ ОПОРЫ

Винты, используемые для крепления настила или «настила палубы» к балочной системе настила, предназначены для зенковки, чтобы верхние части были на одном уровне или на волосок ниже поверхность дерева.Подобно шурупам по дереву, этот особый внешний шуруп имеет грубую резьбу и гладкий верхний стержень и изготовлен для защиты от ржавчины и коррозии. Если вы устанавливаете деревянный настил, обработанный под давлением, используйте только шурупы для террасы, совместимые с ACQ. Производители композитных настилов рекомендуют использовать винты для настилов из нержавеющей стали для установки своих изделий. Их длина варьируется от 1-5 / 8 до 4 дюймов, и они специально помечены на упаковке как «Винты для настила». Многие шурупы для настила являются саморезами и бывают как с головками Philips, так и со звездообразной головкой.

Подходит для: Установка наружного настила. Для установки стандартных 5/4-дюймовых террасных досок вы не ошибетесь, выбрав ACQ-совместимый Deck Mate с полимерным покрытием # 10 x 3-1 / 2 дюйма. Шуруп с плоской головкой для деревянного настила ( $ 26,94 за 5 фунтов коробка от Home Depot ).

Фото: homedepot.com

ВИНТЫ для МДФ

Древесноволокнистая плита средней плотности (МДФ) часто появляется в доме в виде внутренней отделки, такой как основание и молдинг, а также при строительстве некоторых необходимых сборок книжные шкафы и стеллажи.МДФ тверже массивной древесины, поэтому его сложнее проткнуть обычными шурупами без раскола. Остается два варианта: предварительно просверлить пилотные отверстия в МДФ и использовать обычные шурупы по дереву или сократить время работы и использовать саморезы для МДФ. Шурупы для МДФ имеют те же размеры, что и обычные шурупы по дереву, и имеют звездообразную головку, но предназначены для исключения раскалывания и необходимости предварительного сверления.

Подходит для: Используется с материалом МДФ, когда предварительное сверление утомительно. Для крепления ¾-дюймового кожуха МДФ к дверной коробке мы рекомендуем SPAX # 8 x 1-3 / 4 дюйма.Винты из ДВП средней плотности (МДФ) с цинковым покрытием с частичной резьбой T-Star Plus Drive ( 6,97 долл. США за коробку из 200 штук от Home Depot ).

Биты зенковки - больше, чем вы думаете!

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Этот, казалось бы, простой инструмент имеет множество деталей, которые различаются в зависимости от марки. Мы исследуем.

Глен Д. Хьюи
Из весеннего выпуска журнала Woodworking Magazine за 2009 год

Когда была предложена идея написать о зенковках «все в одном», я был несколько удивлен - как, я уверен, и вы.Чему учиться? Вы просверливаете пилотное отверстие, затем просверливаете углубление, чтобы головка винта находилась заподлицо с вашей поверхностью (или вы просверливаете немного глубже - это называется зенковкой - чтобы можно было вставить деревянную пробку). Затем вы закручиваете винт и вставляете заглушку, чтобы закрыть его. И в большинстве случаев вы даже не используете вилку.

Что ж, взгляните на следующие несколько страниц. Вы можете быть удивлены, сколько различных инструментов доступно - и мы даже не включаем традиционные зенковки.

Универсальная зенковка имеет пилотную коронку, зенковку / зенковку и ограничитель глубины, объединенные в один регулируемый инструмент.Присмотритесь к разным брендам, и вы обнаружите, что у одних зенковок есть одна режущая кромка, а у других - две или четыре режущих кромки. В некоторых установках используются шестигранные хвостовики для быстрой замены, в то время как другие полагаются только на круглый вал сверла. У некоторых есть прямое сверло для пилотного отверстия, а у других - конические. И вам вообще нужен ограничитель глубины?

Универсальная зенковка состоит из трех частей: сверла, зенковки и упора.

Как эти части работают в унисон? Как узнать, что у вас есть подходящий инструмент для этой задачи?

Основы зенковки
Установка винта начинается с пилотного отверстия.Размер пилотного отверстия должен соответствовать калибру винта (от №2 до №18) и длине. Калибровочная часть проста. Совместите пилотное отверстие с размером винта. Что касается контроля глубины, это очень важно при использовании конической коронки, в то время как прямая коронка более щадящая. Кроме того, необходимо учитывать различные материалы, такие как древесина хвойных и твердых пород, а также искусственные материалы. Простое практическое правило - уменьшать диаметр сверла на один диаметр (1/64 дюйма) при переходе от твердой древесины к мягкой.

Чтобы правильно сделать отверстие под винт, вам также понадобится отверстие с зазором.Это отверстие проходит от зенковки отверстия и через верхнюю часть ложи и имеет размер, позволяющий стержню винта проходить без зацепления его резьбы с деревом. В результате головка винта плотно притягивает верхнюю часть к нижней части, поскольку резьбовая часть винта захватывает пилотное отверстие. В сегодняшнем мире спешки плотники редко тратят время на то, чтобы проделать надлежащую дыру.

Правильно просверленное отверстие для винта должно иметь выемку наверху, за которой следует отверстие с зазором, проходящее через верхнюю ложу, и пилотное отверстие, просверленное в нижней ложи.

Также имейте в виду, что некоторые зенковки предназначены для винтов с разным углом наклона головки. Стандартный угол наклона шурупа составляет 82 °, но всегда лучше убедиться, что у вас есть совпадение.

После выполнения пилота, зенковки / зенковки и отверстия с зазором вы готовы закручивать винты. Рекомендуется добавлять смазку на винты, чтобы облегчить движение. Я использую восковую пасту в качестве смазки, но должен предупредить, что если вы размазываете воск вокруг отверстия, некоторые пятна и отделка могут не приклеиться к нему.

Есть мастера по дереву, которые смазывают винты кусковым мылом или жидким мылом.

Однако есть также плотники, которые говорят, что мыло едкое или притягивает влагу, которая разъедает винты. Нам еще предстоит расследовать это заявление.

Даже если вы правильно зенковали винты, есть вероятность, что верхняя часть не будет плотно прилегать ко второй части. Вот быстрое решение этой проблемы: после использования зенковки на открытой поверхности верхней части, переверните доску и слегка утопите внутреннюю поверхность.Затем, когда винт проталкивается через приклад, любой потенциальный выброс уменьшается.

Универсальные зенковки со сменными сверлами. Если бит сломался, просто замените его (пока зенковка находится в рабочем состоянии). И вы можете поменять местами разные биты - конические на прямые и наоборот.

На этой фотографии очевидна разница между сверлами с конической и прямой зенковкой. Оба пилотных долота работают, но мы думаем, что конические долота имеют некоторые преимущества.

Сверла: вал не достанется
Большинство сверл, используемых для зенковки, изготовлены из быстрорежущей стали и у большинства есть две канавки.При беглом взгляде на различные сверла с зенковкой можно сразу заметить, что форма сверла привлекает внимание. Некоторые прямые, а другие суженные. Коническое сверло лучше прямого? Почему вы должны выбирать один дизайн вместо другого?

По словам Леонарда Ли, основателя Lee Valley Tools, сверла с конической зенковкой были разработаны для использования с латунными винтами с нарезанной резьбой. Когда-то латунные винты с нарезной резьбой считались лучшим винтом для качественной мебели.Резьба, нарезанная на латунные заготовки для шурупов, увеличивает прочность шурупов. В результате получается винт определенной формы - нарезанная резьба винта сужается от стержня к кончику.

Сегодня у большинства винтов резьба вкручивается в хвостовик винта, и винт сохраняет постоянный диаметр до кончика. Нет сплошного конуса. (Дополнительную информацию о винтах см. В выпуске 10.) Когда его спросили, использовал бы он прямое сверло, если бы он не использовал латунные винты с нарезной резьбой, Ли ответил твердым «да».”

Производители зенковок с конической головкой не согласны. Они утверждают, что конусообразное пилотное отверстие выполняет две задачи. Во-первых, конструкция долота создает отверстие с истинным зазором в верхней части отверстия. (Мы обнаружили, что это зависит от соотношения между длиной винта и длиной долота). Прямое пилотное отверстие долота захватывается резьбой винта по всей длине.

И, во-вторых, коническое отверстие обеспечивает дополнительный контакт резьбы при движении винта к дну конического пилотного отверстия.По мере того, как отверстие сужается, нити врезаются глубже в древесину.

Третье преимущество, которое персонал обнаружил при параллельном тестировании, состоит в том, что конические коронки имеют более глубокие канавки и режут быстрее и с меньшими усилиями.

Мы обнаружили один недостаток использования конических сверл. По мере того, как вы устанавливаете зенковку для более коротких винтов, отверстие зенковки вокруг сверла увеличивается из-за конуса. Это позволяет дополнительным отходам собираться в проеме. По мере наращивания материал нагревается.Чрезмерный нагрев приводит к накоплению остатков на сверле, что увеличивает трение.
Учитывая наш опыт и испытания, мы рекомендуем зенковки с коническими битами, потому что они режут быстрее и приводят к более прочным резьбовым соединениям.

Когда коническая зенковка настраивается на более короткие винты, появляется небольшой зазор вокруг сверла. Это отверстие собирает мусор.

Зенковка: настоящий резак
Настоящая рабочая лошадка зенковки «все в одном» - это сама часть зенковки.Эта часть инструмента прорезает отверстие под головку винта; и если вам нужна цековка, она тоже сработает.

Зенковки обычно изготавливаются из высокоуглеродистой стали, но из-за объема работы, выполняемой этой частью инструмента, вы также можете найти зенковки с твердосплавными наконечниками или из быстрорежущей стали. Зенковки из быстрорежущей стали и карбида удерживают кромку дольше, чем высокоуглеродистые, и часто используются для производственных работ.

Цельные зенковки с твердосплавными крыльями по конструкции аналогичны фрезам.(См. Фото справа.) Зенковки с твердосплавными напайками предпочтительны при работе с меламином и / или ДСП. Эти зенковки недешевы и могут стоить вам более чем в два раза дороже стандартной зенковки «все в одном», но они прослужат в несколько раз дольше.

Как и в случае со сверлами, зенковки бывают разных конструкций. Одно из самых важных отличий для меня заключается в том, что многие из этих зенковок, рассчитанных на винты №8 (размер винта, который я нахожу наиболее используемым в своей работе), оставляют цековку меньше или больше, чем стандартные 3⁄8 дюйма для большинства заглушек.По этой же причине у многих производителей есть подходящие пробки для пробок в наборах.

Область между резаками переносит отходы зенковки.

Еще одна область, которая привлекает внимание, - это количество канавок на зенковке. Некоторые установки имеют две флейты, а другие - три или четыре флейты. И хотя большее количество канавок способствует лучшему резанию - подумайте, три ножа против двух ножей в вашем фуговальном или строгальном станке, - для нас это не решающий фактор.

Режущая кромка канавки с зенковкой ничем не отличается от режущей кромки стамески.Чем резче, тем лучше. Таким образом, количество фактической режущей поверхности и ее угол важны. Некоторые зенковки соскребают по дереву, чтобы образовалась выемка; другие имеют более низкий тон, который сокращает бритье.

После того, как отходы разрезаны, их необходимо унести. Пространство между ножами помогает выполнить эту работу. Если отходы застревают в углублениях, они забивают резак и мешают чистому срезанию. Это также нагревает и увеличивает трение. Задняя кромка проема должна быть наклонной или наклонной, чтобы отходы уносились прочь от разреза.(См. Фото слева.)

В ходе наших испытаний мы обнаружили, что фрезы с двумя зубьями имеют тенденцию резать быстрее и с меньшими усилиями. У них также были самые большие площадки для вывоза мусора. Однако конструкции с четырьмя резцами будут оставаться острыми дольше, потому что вы распределяете износ между четырьмя резцами вместо двух. Так что это компромисс.

Более тонкая резьба установочных винтов лучше захватывает.

Еще одна проблема, на которую следует обратить внимание, - это то, как зенковка прикрепляется к сверлу. Большинство зенковок удерживаются установочными винтами.Один установочный винт, когда он затягивается, заставляет зенковку прижиматься к одной стороне сверла, образуя небольшое отверстие со смещением. Или, если установочный винт упадет в канавку сверла, он может сместить положение зенковки при затяжке. С помощью двух установочных винтов вы можете закрепить биту в более отцентрованном положении. Один установочный винт работает, но лучше иметь два на зенковку.

Некоторые биты, используемые с зенковками, имеют плоские участки на хвостовике, где фиксируется установочный винт. Как правило, они используют один установочный винт.Если вам нужно отрегулировать установку для более коротких винтов, можно перейти за пределы плоских участков на закругленный вал. Это, несомненно, приводит к более слабому удержанию.

Несколько слов о установочных винтах
Каждая универсальная зенковка регулируется для соответствия разной длине винтов. Для регулировки ослабьте все установочные винты, удерживающие сверло, сдвиньте сверло, чтобы увеличить или уменьшить длину, затем затяните винты, чтобы все было на месте.

Как и следовало ожидать, на зенковку действует большая сила, поскольку она соприкасается с деревом.Если установочные винты не удерживаются, зенковка вращается на валу биты, что приводит к ее повреждению. Также зенковка может ползать и менять глубину резания. Ни один из результатов не приемлем.

Все эти современные конструкции с зенковкой сосредоточены на упоре инструментов. Прядильные насадки останавливаются при достижении поверхности.

Когда дело доходит до установочных винтов, его размер не имеет значения. Большие установочные винты не означают большей удерживающей силы. Для надежной затяжки установочные винты должны иметь мелкую резьбу.Более тонкие нити держатся лучше всего. И не стесняйтесь вкручивать винты в вал.

Упоры: используйте их, если необходимо
Несколько компаний, продающих универсальные зенковки, включают ограничители глубины. Чаще всего в производственной работе используются остановки. Если вам необходимо просверлить сотни зенковок, установите упор, чтобы уменьшить вероятность ошибки.

Большинство плотников редко устанавливают упоры для зенковки. Но если вы устанавливаете стоп-сигнал, следует помнить о нескольких вещах.

Убедитесь, что упор плотно прилегает к зенковке. Если посадка неаккуратная (как некоторые из них), скорее всего, вы установите упор под углом. При соприкосновении упора с поверхностью может появиться полированное кольцо.

Также убедитесь, что установочные винты, удерживающие упор, имеют мелкую резьбу. Кроме того, вы должны следить за положением установочных винтов при их затяжке. Я нашел одну установку, в которой установочные винты не захватили бы, если бы они были расположены в области зенковки, очищающей стружку.

Если вы работаете с меламином или просто ищете долговечную, острую кромку зенковки, зенковка с твердосплавными крыльями - лучший выбор.

Новые конструкции зенковок
Некоторые из новых конструкций зенковок, кажется, следуют теории «сделайте лучшую мышеловку». И хотя конструкции тщательно спроектированы, каждая из них фокусируется на малоиспользуемом ограничителе глубины с добавлением вращающегося элемента, который останавливается при достижении глубины.

Зенковка слева на фото выше рассчитана на макс.Это массивная зенковка с выгравированной шкалой регулировки глубины на валу зенковки, сверло с одной канавкой эффективно просверливает пилотное отверстие, а области между канавками имеют форму, позволяющую легко рассеивать отходы. Когда вращающийся оранжевый пластиковый конус целует дерево, действие прекращается, чтобы сообщить пользователю, что указанная глубина достигнута. С другой стороны, это сверло дает зенковку 1⁄2 дюйма для винта №8.

Новый дизайн справа на той же фотографии напоминает мне спутник, вращающийся в космосе.И снова черный кружок вращается, когда долото начинает спускаться. Как только глубина достигнута, вращение прекращается, но этот инструмент по-прежнему оставляет полированный круг на деревянной поверхности.

Кроме того, эта зенковка предназначена для винтов №6 и №8. Не пытайтесь использовать вилку 3⁄8 ″ в этой настройке.

Зенковка в центре фотографии более точно имитирует традиционный дизайн универсальных зенковок. Он собран из трех частей, включая насадку, зенковку и упор.Упор плотно удерживается одним установочным винтом, а два винта фиксируют биту в шестигранном хвостовике.

Эта зенковка отлично работает. Когда стопорная втулка соприкасается с поверхностью, вращение стопора прекращается без каких-либо следов. Результат будет таким же, даже если вы используете ручную дрель и сверляете под углом.

Рекомендации
Самое важное: не покупайте в хозяйственных магазинах недорогие биты, у которых есть ступенчатая сплошная манжета для отверстия с зазором (см. Фото выше).Они склонны к поломке, и их очень сложно использовать в работе.

В конце концов, мы рекомендуем зенковку с конической пилотной коронкой. Зенковка может иметь два или четыре фрезы - выберите ту, которая соответствует вашим предпочтениям, для увеличения срока службы кромки (четыре фрезы) или быстрой работы (две фрезы).

Мы не большие поклонники остановки глубины. Мы не используем их, потому что не зарабатываем себе на жизнь зенковкой шурупов. Вместо этого мы сосредоточены на том, чтобы получить крепкие суставы, не работая слишком много. Мы не беспокоимся о чистоте отверстий, потому что наши зенковки обычно не видны; а если нет, скорее всего, они подключены. WM


Рекомендации по продукту

Вот некоторые расходные материалы и инструменты, которые нам необходимы в повседневной работе в магазине. Мы можем получать комиссию с продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.

Как определить размер фрезы, необходимой для моего винта Tapcon®?

Купить якоря

Размер биты определяется размером устанавливаемого Tapcon®.Необходимо определить два размера: требуемый диаметр долота и длину долота. Эти два размера должны соответствовать размеру устанавливаемого ответвителя, чтобы ответвитель соответствовал требованиям по величине удержания.
Необходимая насадка для винта tapcon немного меньше указанного диаметра tapcon. Все биты, используемые для установки винтов Tapcon, должны соответствовать стандартам ANSI B212.15-1994, иметь твердосплавный наконечник и использоваться в перфораторе, который установлен в режимах ударного и вращательного действия.Бита может быть с прямым хвостовиком, который подходит к патрону типа Jacobs, то есть патрону, для которого требуется ключ патрона, стиль SDS, а для метчика большого диаметра можно использовать Spline и SDS Max.
Диаметр выбранной коронки определяется диаметром устанавливаемого ответвителя. В кране 3/16 дюйма используется бит 5/32 дюйма, в кране 1/4 дюйма требуется бита диаметром 3/16 дюйма, в кране 3/8 дюйма - в 5/16 дюйма, в кране на 1/2 дюйма требуется Бит 7/16 дюйма, для метчика 5/8 дюйма требуется бит 1/2 дюйма, а для метчика 3/4 дюйма требуется использование сверла с твердосплавным наконечником 5/8 дюйма.Допуск отверстий имеет решающее значение, и использование сверла подходящего размера важно для достижения нужного размера и формы отверстия, которое требуется для винта по бетону Tapcon для достижения минимальных значений удержания.
Длина выбранного бита имеет решающее значение. Это связано с различиями в глубине отверстия в основном материале, которая определяется для каждой длины и конкретного применения тапкона, используемого для обеспечения минимальной глубины заделки. Каждый диаметр винта Tapcon для бетона имеет минимальную глубину заделки, которую необходимо установить, чтобы винт Tapcon отвечал минимальным требованиям к заделке.Минимальная глубина заделки для каждого диаметра ответвителя следующая:

Диаметр Tapcon

Минимальная глубина установки

3/16 дюйма

1 ”

1/4 дюйма

1 ”

3/8 дюйма

1-1 / 2 ”

1/2 дюйма

2 ”

5/8 ”

2-3 / 4 ”

3/4 дюйма

3-1 / 4 ”

Отверстие также необходимо просверлить на глубину, превышающую глубину проникновения шурупа в основной материал.Эта дополнительная глубина отверстия позволяет любой пыли, которая образуется в процессе установки, попадать внутрь и наружу, чтобы обеспечить правильную установку. Для ответвителя диаметром 3/16 дюйма и 1/4 дюйма отверстие необходимо просверлить как минимум на 1/4 дюйма глубже, чем может войти винт, а для резьбовых соединений 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма отверстие должно быть как минимум на 1 дюйм глубже, чем может проникнуть кран. При описании насадки, используемой для установки винта с метчиком, есть две длины: общая длина насадки и полезная длина насадки.При использовании долота общая длина - это длина долота, измеренная от конца до конца, полезная длина - это количество долота, которое можно использовать после того, как долото вставлено в перфоратор. На следующих диаграммах показаны диаметр и длина винта Tapcon, а также диаметр и общая длина твердосплавной коронки для прямого хвостовика, SDS, SDS max и шлицевой коронки.

Диаметр x длина Tapcon

Диаметр x длина долота (общая длина)

3/16 дюйма x 1-1 / 4 дюйма

5/32 дюйма x 3-1 / 2 дюйма

3/16 дюйма x 1-3 / 4 дюйма

5/32 дюйма x 3-1 / 2 дюйма

3/16 дюйма x 2-1 / 4 дюйма

5/32 дюйма x 4-1 / 2 дюйма

3/16 дюйма x 2-3 / 4 дюйма

5/32 дюйма x 4-1 / 2 дюйма

3/16 дюйма x 3-1 / 4 дюйма

5/32 дюйма x 4-1 / 2 дюйма

3/16 дюйма x 3-3 / 4 дюйма

5/32 дюйма x 5-1 / 2 дюйма

3/16 дюйма x 4

5/32 дюйма x 5-1 / 2 дюйма

1/4 дюйма x 1-1 / 4 дюйма

3/16 дюйма x 3-1 / 2 дюйма

1/4 дюйма x 1-3 / 4 дюйма

3/16 дюйма x 3-1 / 2 дюйма

1/4 дюйма x 2-1 / 4 дюйма

3/16 дюйма x 4-1 / 2 дюйма

1/4 дюйма x 2-3 / 4 дюйма

3/16 дюйма x 4-1 / 2 дюйма

1/4 дюйма x 3-1 / 4 дюйма

3/16 дюйма x 4-1 / 2 дюйма

1/4 дюйма x 3-3 / 4 дюйма

3/16 дюйма x 5-1 / 2 дюйма

1/4 дюйма x 4 дюйма

3/16 дюйма x 5-1 / 2 дюйма

1/4 дюйма x 5 дюймов

3/16 дюйма x 6-1 / 2 дюйма

1/4 дюйма x 6 дюймов

3/16 дюйма x 7-1 / 2 дюйма

СВЕРЛО КАРБИДНОЕ SDS

Диаметр x длина Tapcon

Диаметр x длина долота (общая длина)

3/16 дюйма x 1-1 / 4 дюйма

5/32 дюйма x 4-5 / 8 дюйма

3/16 дюйма x 1-3 / 4 дюйма

5/32 дюйма x 4-5 / 8 дюйма

3/16 дюйма x 2-1 / 4 дюйма

5/32 дюйма x 6-5 / 8 дюйма

3/16 дюйма x 2-3 / 4 дюйма

5/32 дюйма x 6-5 / 8 дюйма

3/16 дюйма x 3-1 / 4 дюйма

5/32 дюйма x 6-5 / 8 дюйма

3/16 дюйма x 3-3 / 4 дюйма

5/32 дюйма x 6-5 / 8 дюйма

3/16 дюйма x 4

5/32 дюйма x 6-5 / 8 дюйма

1/4 дюйма x 1-1 / 4 дюйма

3/16 дюйма x 4-5 / 8 дюйма

1/4 дюйма x 1-3 / 4 дюйма

3/16 дюйма x 4-5 / 8 дюйма

1/4 дюйма x 2-1 / 4 дюйма

3/16 дюйма x 6-5 / 8 дюйма

1/4 дюйма x 2-3 / 4 дюйма

3/16 дюйма x 6-5 / 8 дюйма

1/4 дюйма x 3-1 / 4 дюйма

3/16 дюйма x 6-5 / 8 дюйма

1/4 дюйма x 3-3 / 4 дюйма

3/16 дюйма x 6-5 / 8 дюйма

1/4 дюйма x 4 дюйма

3/16 дюйма x 6-5 / 8 дюйма

1/4 дюйма x 5 дюймов

3/16 дюйма x 8-5 / 8 дюйма

1/4 дюйма x 6 дюймов

3/16 дюйма x 8-5 / 8 дюйма

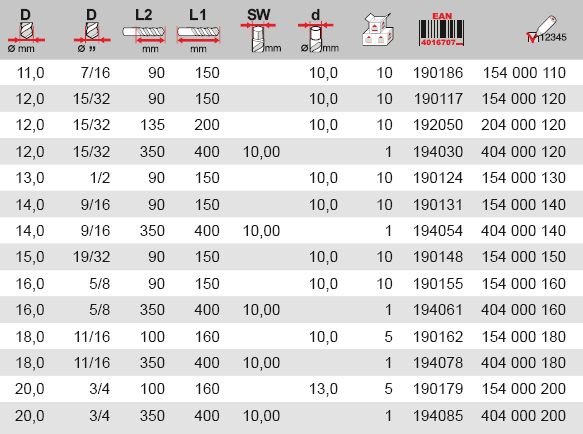

Tapcon большого диаметра

КАРБИДНАЯ ПРЕПА С ПРЯМОЙ ХВОСТОВИК

Диаметр x длина долота (общая длина)

3/8 дюйма x 1-3 / 4 дюйма

5/16 "x 4"

3/8 дюйма x 2-1 / 2 дюйма

5/16 "x 4"

3/8 дюйма x 3 дюйма

5/16 дюймов x 6 дюймов

3/8 дюйма x 4 дюйма

5/16 дюймов x 6 дюймов

3/8 дюйма x 5 дюймов

5/16 дюймов x 13-1 / 2 дюйма

1/2 дюйма x 3 дюйма

7/16 дюймов x 6 дюймов

1/2 дюйма x 4 дюйма

7/16 дюймов x 6 дюймов

1/2 дюйма x 5 дюймов

7/16 дюймов x 13-1 / 2 дюйма

1/2 дюйма x 6 дюймов

7/16 дюймов x 13-1 / 2 дюйма

5/8 дюйма x 3 дюйма

1/2 дюйма x 6 дюймов

5/8 дюйма x 4 дюйма

1/2 дюйма x 6 дюймов

5/8 "x 5"

1/2 дюйма x 13-1 / 2 дюйма

5/8 дюйма x 6 дюймов

1/2 дюйма x 13-1 / 2 дюйма

3/4 дюйма x 4-1 / 2 дюйма

5/8 "x 6"

3/4 дюйма x 5-1 / 2 дюйма

5/8 дюйма x 13-1 / 2 дюйма

3/4 дюйма x 6-1 / 4 дюйма

5/8 дюйма x 13-1 / 2 дюйма

СВЕРЛО КАРБИДНОЕ SDS

Диаметр x длина долота (общая длина)

3/8 дюйма x 1-3 / 4 дюйма

5/16 дюймов x 6-5 / 8 дюймов

3/8 дюйма x 2-1 / 2 дюйма

5/16 дюймов x 6-5 / 8 дюймов

3/8 дюйма x 3 дюйма

5/16 дюймов x 6-5 / 8 дюймов

3/8 дюйма x 4 дюйма

5/16 дюймов x 6-5 / 8 дюймов

3/8 дюйма x 5 дюймов

5/16 дюймов x 12-5 / 8 дюймов

1/2 дюйма x 3 дюйма

7/16 дюймов x 6-5 / 8 дюймов

1/2 дюйма x 4 дюйма

7/16 дюймов x 6-5 / 8 дюймов

1/2 дюйма x 5 дюймов

7/16 дюймов x 12-5 / 8 дюймов

1/2 дюйма x 6 дюймов

7/16 дюймов x 12-5 / 8 дюймов

5/8 дюйма x 3 дюйма

1/2 дюйма x 6-5 / 8 дюйма

5/8 дюйма x 4 дюйма

1/2 дюйма x 6-5 / 8 дюйма

5/8 "x 5"

1/2 дюйма x 12-5 / 8 дюйма

5/8 дюйма x 6 дюймов

1/2 дюйма x 12-5 / 8 дюйма

3/4 дюйма x 4-1 / 2 дюйма

5/8 дюйма x 6-5 / 8 дюйма

3/4 дюйма x 5-1 / 2 дюйма

5/8 дюймов x 12-5 / 8 дюймов

3/4 дюйма x 6-1 / 4 дюйма

5/8 дюймов x 12-5 / 8 дюймов

КАРБИДНАЯ БИТА SDS MAX

Диаметр x длина долота (общая длина)

3/8 дюйма x 1-3 / 4 дюйма

Нет в наличии

3/8 дюйма x 2-1 / 2 дюйма

Нет в наличии

3/8 дюйма x 3 дюйма

Нет в наличии

3/8 дюйма x 4 дюйма

Нет в наличии

3/8 дюйма x 5 дюймов

Нет в наличии

1/2 дюйма x 3 дюйма

Нет в наличии

1/2 дюйма x 4 дюйма

Нет в наличии

1/2 дюйма x 5 дюймов

Нет в наличии

1/2 дюйма x 6 дюймов

Нет в наличии

5/8 дюйма x 3 дюйма

1/2 дюйма x 13 дюймов

5/8 дюйма x 4 дюйма

1/2 дюйма x 13 дюймов

5/8 "x 5"

1/2 дюйма x 13 дюймов

5/8 "x 6"

1/2 дюйма x 13 дюймов

3/4 дюйма x 4-1 / 2 дюйма

5/8 "x 13"

3/4 дюйма x 5-1 / 2 дюйма

5/8 "x 13"

3/4 дюйма x 6-1 / 4 дюйма

5/8 "x 13"

КАРБИДНАЯ БИТА ШЛИФОВАЯ

Диаметр x длина долота (общая длина)

3/8 дюйма x 1-3 / 4 дюйма

Нет в наличии

3/8 дюйма x 2-1 / 2 дюйма

Нет в наличии

3/8 дюйма x 3 дюйма

Нет в наличии

3/8 дюйма x 4 дюйма

Нет в наличии

3/8 дюйма x 5 дюймов

Нет в наличии

1/2 дюйма x 3 дюйма

Нет в наличии

1/2 дюйма x 4 дюйма

Нет в наличии

1/2 дюйма x 5 дюймов

Нет в наличии

1/2 дюйма x 6 дюймов

Нет в наличии

5/8 дюйма x 3 дюйма

1/2 дюйма x 12 дюймов

5/8 дюйма x 4 дюйма

1/2 дюйма x 12 дюймов

5/8 дюйма x 5 дюймов

1/2 дюйма x 12 дюймов

5/8 "x 6"

1/2 дюйма x 12 дюймов

3/4 дюйма x 4-1 / 2 дюйма

5/8 "x 12"

3/4 дюйма x 5-1 / 2 дюйма

5/8 "x 12"

3/4 дюйма x 6-1 / 4 дюйма

5/8 "x 12"

Купить якоря

13 ноября 2011 Майк Писторино

Типы шурупов и когда их использовать - Деревообработка для Mere Mortals

Типы шурупов (и когда их использовать!)

Если вы когда-нибудь были в отделе крепежа в хозяйственном магазине домашнего центра, вы знаете, насколько пугающим может быть этот опыт.Возможно, вам понадобится всего несколько винтов, но какие? Существует миллиард различных видов шурупов, и я не могу охватить их все, поэтому я дам вам обзор наиболее распространенных типов шурупов и того, что вам понадобится для обработки дерева.

Выбор винтов может быть огромным!

Какие типы шурупов следует использовать в своих проектах?

Для деревообработки вы можете сузить круг выбора до нескольких вариантов. Вот мои рекомендации по чистой прибыли ; лучшие саморезы для плотников.

  1. Я настоятельно рекомендую использовать премиум или универсальные винты , такие как Spax, GRK или Hillman.
  2. Приобретите винты с плоской головкой , с конической головкой для зенковки.
  3. По возможности используйте квадратные или звездообразные диски . Они работают лучше и избавят вас от многих разочарований.
  4. Самыми распространенными винтами, которые я использую и которые я всегда держу под рукой в ​​своем магазине, являются винты # 8 с головкой под звезду 1 ¼ ”.

Это наиболее часто используемые шурупы по дереву в моем магазине.

Зачем нужны винты?

Хочу отметить, что я не использую много шурупов при обработке дерева. Обычно я использую столярный клей, он прочнее и не оставляет видимых креплений. Недостатком клея является то, что вам нужно ждать, пока он высохнет, и, как только вы что-то собрали, вы не можете его разобрать.

Я часто использую шурупы для проектов магазинов и приспособлений. Благодаря им я не так сильно беспокоюсь о внешнем виде и мне нравятся винты для экономии времени.

Используя винты, можно быстро собрать шлицевое приспособление.

Винты также используются для скрепления предметов там, где расширение или сжатие древесины может стать проблемой. Обычно используется для прикрепления столешницы к основанию. Винты будут вставлены в прорезь, позволяя дереву двигаться при изменении влажности.

С помощью шурупов прикрепите столешницу.

Для некоторых проектов, которые являются чем-то средним между созданием комода для реликвий и верстака, мне нравится использовать карманные винты. Они отлично подходят для изготовления шкафов и других футляров. Они делают сборку таких проектов, например, каркаса кровати, намного проще и быстрее.И, конечно же, вы хотите расположить отверстия для карманов на нижней или задней стороне проектов, где они не будут видны. Изучите основы столярного дела с отверстиями в кармане.

Кровать-платформа сделана с помощью саморезов.

В чем разница между винтом и болтом?

Нет согласия по этому поводу, но лично я рассматриваю болт как застежку, которая проходит через два материала с прикрепленной гайкой, в то время как винт стягивает две части вместе, и видна только головка застежки.Но я могу придумать множество исключений, таких как крепежные винты.

Вставляем болт через две доски.

Гвозди используются в деревообработке?

Среди работников, не занимающихся деревообработкой, распространено заблуждение, что мы используем много гвоздей. Нет ничего более далекого от правды. За десять лет работы над проектами на этом канале я не думаю, что когда-либо использовал гвозди в каком-либо проекте, кроме как в декоративных целях. Иногда я использую шпильки для скрепления досок во время высыхания клея, но никогда в качестве единственного средства сборки.

Гвозди сложно забить, их можно согнуть, и вы можете легко поцарапать поверхность своего проекта головкой молотка. Более того, они держатся не так хорошо, как винты, и могут открутиться сами.

Детали винта

Винт состоит из 4 компонентов:

  1. Наконечник
  2. Хвостовик
  3. резьбы
  4. Головка

Наконечник

Винты, используемые в деревообработке, имеют заостренный наконечник, который помогает направить винт в точное место.Самосверлящие шурупы имеют место разрезания, которое врезается в древесину, как сверло. Другие винты, например, крепежные, не имеют смысла.

Наконечник самосверлящего (самонарезающего) винта.

Крепежный винт (справа) не имеет заостренного конца.

Хвостовик и резьба

Ступеньки винта наматываются на хвостовик. Вместе это часть, которая проникает в материал. Резьбовая часть некоторых винтов останавливается, не доходя до головки, в то время как другие винты навинчиваются полностью.

Резьба винта

Хвостовики и резьба бывают разных размеров. Диаметр обозначается числом. Самыми распространенными шурупами для дерева являются 6, 8 и 10 , чем больше номер, тем больше толщина. Я почти всегда использую шурупы диаметром 8. Более длинные винты обычно # 10.

Обычные диаметры шурупов по дереву.

В США резьба иногда указывается в количестве ниток на дюйм, обычно 24 или 32 tpi. Это важно знать для крепежных винтов или болтов, где вам нужно подобрать гайку.Иногда шурупы по дереву бывают с крупной или мелкой резьбой. Используйте тонкую резьбу для твердых пород дерева и грубую резьбу для древесины мягких пород и фанеры.

Итак, когда вы читаете коробку, первое число укажет вам диаметр винта. Иногда за этим следует резьба на дюйм, а затем длина винта.

Как читать коробку с винтами.

Голова

Головка винта состоит из двух компонентов. Это форма головы и тип привода. Прочтите, чтобы узнать об этом.

Типы приводов

Существует множество различных типов приводов, но, к счастью, есть лишь несколько распространенных, которые вам нужно знать.

шлиц: что такое винт с плоской головкой?

Винты со шлицами - это оригинальный метод заворачивания винта. Как следует из названия, это просто паз, который поворачивает отвертка с плоской головкой. По этой причине эти типы винтов обычно называют винтами с плоской головкой гораздо чаще, чем винты с прямым шлицем.

Винты с плоской головкой требуют большого терпения, и их очень сложно заворачивать дрелью или ударным шуруповертом. Странно, насколько они распространены и по-прежнему доступны в хозяйственных магазинах.В основном они отстой, и я бы никогда не рекомендовал их для обработки дерева, за одним исключением: если вы хотите сделать старинный предмет мебели с исторической точностью. В остальном, по возможности избегайте винтов с шлицами.

Что такое винт с плоской головкой
Phillips

Когда в 1930-х годах появились винты Phillips, они были значительным улучшением по сравнению с винтами со шлицами. Головка Phillips будет оставаться на месте намного лучше, но у них все еще есть раздражающая тенденция к выпуклости или скольжению при забивании последней битой в древесину.Это может испортить голову, а также разрушить водителя. Я слышал, что они были разработаны для этого, чтобы предотвратить чрезмерное затягивание, но я не уверен, правда ли это.

Винт с крестообразным шлицем.
Они бывают разных размеров, поэтому всегда убедитесь, что ваш драйвер подходит и подходит. Я действительно хочу, чтобы винты Phillips устарели, но они все еще чрезвычайно распространены в США, подавляющее большинство винтов, продаваемых в хозяйственных магазинах, по-прежнему относятся к Phillips.
Square (Робертсон) Диски

Квадратные приводы - огромное улучшение! Их также называют винтами Робертсона, и они наиболее распространены в Канаде.Их определенно труднее найти в США. Их квадратная форма значительно уменьшается, почти исключают выпуклость и проскальзывание водителя. Здесь, в США, вы в основном найдете их в крепежных винтах.

Винт с квадратной головкой
Star (Torx) Drive
Винты со звездообразной звездочкой

становятся все более распространенными в США и являются моим самым любимым типом приводов. Форма звезды практически исключает эксцентриситет, и драйвер почти никогда не выскальзывает. К тому же они могут выдерживать большой крутящий момент.Обычно они продаются с винтами высшего качества, которые не ломаются, если затянуть их слишком сильно. И когда вы покупаете коробку, она обычно идет с нужным вам наконечником.

Винт со звездообразной головкой полностью вставлен в дерево.

Формы головы

Как и у приводов, есть все виды головок. К счастью, в деревообработке есть только два типа.

Плоская головка

Здесь терминология может немного запутать. Легко спутать винт с плоской головкой и винт с плоской головкой, который мы часто называем винтом с плоской головкой.Самым распространенным видом винта для обработки дерева является винт с плоской головкой. У него скошенная головка, которая аккуратно прилегает к дереву, что делает его заподлицо с поверхностью

Винт для дерева с плоской головкой

Вы можете просто вкрутить винт в древесину, чтобы сделать ее заподлицо, но вы получите лучшие и более чистые результаты, если воспользуетесь сверлом с зенковкой для сверления пилотного отверстия или зенковкой, чтобы обрезать скосы после вы просверливаете пилотное отверстие.

Использование сверла с зенковкой. Винт с плоской головкой аккуратно входит в отверстие с потайной головкой.
Круглая головка

Панцирные или круглые головки могут иметь мелкие или глубокие купола. Они располагаются на дереве и мало используются для обработки дерева. Вам нужно будет использовать их при прикреплении к дереву другого материала ... чего-то, что вы не можете зенковать, например, металла или пластика.

Прикрепите акрил к дереву винтом с полукруглой головкой.

Типы винтов

Стандартные шурупы по дереву

Шурупы по дереву широко доступны во всех домашних магазинах и хозяйственных магазинах и предназначены для соединения двух деревянных частей вместе.Они частично имеют резьбу, а затем имеют гладкий стержень наверху. Это помогает удерживать винты на месте. Они относительно недороги и бывают самых разных диаметров и форм головы. Обычно вы захотите использовать те, которые имеют конические головки. К сожалению, в США большинство шурупов по-прежнему доступны только с головками Phillips вместо звездообразных или квадратных дисков.

Шуруп для дерева стандартный

Винты для гипсокартона

Многие мастера по дереву используют шурупы для гипсокартона, в основном, для проектов магазинов и приспособлений.Они недорогие, обычно дешевле шурупов по дереву, и их легко найти где угодно. У них более тонкие стержни, чем у шурупов, обычно примерно равные винту №6, и резьба, проходящая по всей длине шурупа. Из-за своей тонкости они действительно хрупкие. В частности, если вы сверляете древесину твердых пород, они действительно склонны к защелкиванию, но у меня был такой неприятный опыт использования их и для 2х4. Как и у шурупов по дереву, в США головки почти всегда крестообразные. Кроме того, головки имеют форму стекляруса, чтобы уменьшить разрыв бумаги на гипсокартоне.Они не соответствуют скошенной форме зенковки. В общем, я не рекомендую использовать шурупы для гипсокартона при работе с деревом.

Саморез для гипсокартона
В чем разница между шурупом для гипсокартона и шурупом для дерева? Шуруп для гипсокартона против шурупа для дерева
Универсальные (производственные) шурупы

Винты промышленного или универсального назначения - мои самые любимые типы винтов. Распространенные бренды включают Spax или GRK. Эти винты изготовлены из закаленной стали и обладают невероятной прочностью.Не думаю, что у меня когда-либо был перерыв. У них есть точки самосверления, которые устраняют необходимость в пилотном отверстии, но я бы все равно предварительно просверлил критические детали. Особенно возле концов досок, чтобы предотвратить раскалывание.

Универсальный винт

Самое приятное то, что они имеют звездообразный или квадратный привод, поэтому ваша отвертка остается на месте и не выскальзывает, как у Phillips. Плюс ко всему, когда вы покупаете коробку, она идет в комплекте с насадкой. У их использования есть только один недостаток: они дороги.Может быть, вдвое больше, чем у обычных шурупов по дереву. И хотя моя философия простых смертных всегда заключается в бережливости, я считаю, что это тот случай, когда стоит потратить лишние деньги. Эти типы шурупов позволяют сэкономить много времени и нервов.

Если вы никогда не использовали универсальные винты или винты Spax, просто возьмите одну коробку и испытайте их. Гарантирую, вы удивитесь, почему не попробовали их раньше!

Винты других типов

Винты деки

Если вы строите проекты на открытом воздухе, используйте шурупы для террасы.Они изготовлены из закаленной стали и имеют антикоррозийное покрытие.

Палубный винт
Винт из нержавеющей стали

Для еще большей устойчивости к коррозии, особенно на лодках и в соленой морской среде, вы можете использовать винты из нержавеющей стали. Хотя они обеспечивают лучшую защиту от непогоды, они не так прочны, как шурупы для террасы, и очень дороги.

Винт с карманом

Винты с карманами самосверлятся и имеют широкую головку, которая захватывает плоский уступ, образовавшийся при сверлении отверстий в карманах.Если вы используете обычные шурупы для дерева с отверстиями в карманах, они могут проткнуть всю древесину или расколоть ее. Я использую карманные винты Kreg, но вы можете заменить винты с полукруглой головкой. Винты Kreg имеют квадратный хвостовик, благодаря чему их очень легко установить. Посмотрите мое видео об основах работы с отверстиями в кармане, чтобы узнать больше о столярных изделиях с отверстиями в кармане.

Винт с карманом, вставленный в отверстие кармана
Крепежный винт

Крепежные винты не имеют острия и предназначены для использования в отверстиях с резьбой или гайкой.Они имеют резьбу по всему валу и продаются с резьбой на дюйм. При покупке убедитесь, что резьба гаек совпадает. Иногда вам могут понадобиться саморезы, чтобы скрепить пару досок вместе, но они не используются в деревообработке.

Крепежный винт с подходящей гайкой.
Винт для листового металла

Обычно винты для листового металла имеют крошечные размеры с острым концом, предназначенные для протыкания и забивания листового металла. Например, подумайте о каналах отопления. Обычно они имеют плоскую головку и, вероятно, будут работать как шуруп по дереву, если вам понадобится замена.

Шуруп для листового металла похож на шуруп по дереву, но имеет полукруглую головку.

А вот и основные типы винтов. Несмотря на то, что существует множество вариантов, плотнику понадобится всего несколько различных типов шурупов. Узнайте, что вам нужно для вашего проекта, прежде чем идти в хозяйственный магазин или домашний центр. Просто купите то, что вам нужно. Я не рекомендую запасаться чем-либо, кроме винтов № 8 размером 1 ”. Мне всегда нравится иметь это под рукой.

36 типов винтов и головок винтов (полная таблица и руководство)

Есть много разных типов шурупов.Мы покопались и провели кучу исследований и составили это хорошо организованное и категоризированное руководство по покупке винтов, в котором излагаются и показаны все возможные типы головок винта, доступные для каждого типа работы, материала и т. Д.

Вы помните, как в первый раз сняли винт?

Верю. Мой отец был недоволен, потому что я раздевал его, пытаясь вытащить. К счастью, мы разобрались, но это было некрасиво.

Что касается винтов, существует множество различных типов винтов, а также сложный набор деталей для винта.Мы покопались и решили написать эпический гайд по вариантам винта. Вот.

Связанный: Типы гаек с проушинами | Типы строительных гвоздей | Шурупы для дерева, шурупы для гипсокартона и шурупы для настила

I. Руководство по покупке с головкой винта

Таблица, показывающая 60 типов винтов, головок винтов, болтов, гаек и шайб. Таблица

Поиск подходящей головки винта для вашего проекта, когда существуют сотни комбинаций типа привода и формы головки, может сбить с толку, особенно для начинающих домашних мастеров.

Важно понимать разницу между формами и типами приводов не только для того, чтобы вы могли найти подходящие инструменты для ваших винтов, но и для того, чтобы вы могли быть уверены, что ваша головка винта сделает все, что вам нужно для вашего проекта.

Во-первых, давайте сосредоточимся на том, что значит для винта быть потайным или не потайным, и узнаем о различных типах головок для каждого винта.

II. Формы головок винтов

Форма головки винта может показаться неважной, но каждый тип головки сделан таким по какой-то причине, что обычно позволяет упростить создание проекта и добиться желаемой отделки.

Головка винта - это то место, где ваш винт остановится. Только резьбовая часть будет находиться под поверхностью вашего проекта, оставляя головку снаружи или на одном уровне с поверхностью.

Голова некоторых форм помогает создать внешний вид готового продукта, но обычно они имеют не только эстетическую цель. Форма головки винта также помогает вам вбивать винт в материал, используя силу и механику винта.

III. Типы головок винтов

А.Винты с потайной головкой

Источник: Для простых смертных

Зенкование - это метод, используемый для предотвращения раскалывания дерева при сверлении.

С помощью зенковки вы можете создать как пилотную опору, так и правильный угол, необходимый для размещения винта.

В процессе просверливается отверстие с правильным углом головки, чтобы создать профессионально выглядящую отделку для вашего проекта.

Некоторые головки винтов требуют зенковки из-за их формы и угла.Вот формы головок, которые вам нужно зенковать перед сверлением:

1. Квартира

Источник: Amazon

Плоские головки болтов полностью расположены заподлицо с поверхностью, не оставляя открытой головки. Эти типы винтов требуют их зенковки.

Преимущество плоских шурупов в том, что вам не придется беспокоиться о том, что ваш винт выйдет из поверхности и зацепится за него другими предметами, что очень важно, если вы создаете собственный диван или строите книжную полку, которую люди часто проходите мимо.

Вы также не увидите головки винта, если используете крышку для винта.

градусы плоской головки

Винты с плоской головкой имеют разную степень. Степень плоской головки относится к ее наклонному углу или углу от вершины головки к поверхности, где резьбовая часть встречается с головкой.

Плоская головка 82 градуса является стандартным углом, но есть также 90 градусов, 100 градусов и другие. Для более высокой степени требуется более короткое, но более широкое отверстие с зенковкой.

Плоская канавка 82 градуса

Плоская головка с поднутрением 82 градуса имеет тот же угол, что и стандартная головка 82 градуса, но головка намного короче.Такая форма головки позволяет придать винту более длинную резьбу при той же длине винта из-за более короткого размера головки.

2. Повышено

Источник: Amazon

Головки с приподнятыми головками, иногда называемые головками овальной формы, имеют угол, очень похожий на плоские винты, но имеют более куполообразную головку. Вам также потребуется зенковать эти винты, чтобы подогнать под угол.

В отличие от винта с плоской головкой, головка винта с выступом немного выступает за поверхность.Такая форма не обязательно улучшает характеристики винта, но скорее служит украшением.

3. Горн

Источник: Amazon

Головки стекляруса используются в основном на шурупах для гипсокартона и гипсокартона.

Эта форма очень похожа на плоскую головку винта, за исключением того, что вместо угла под поверхностью головки вы увидите изогнутую форму, которая может уменьшить повреждение поверхности.

Винты с стеклопакетом являются самосверлящими, поэтому вам не нужно сверлить какие-либо пилотные отверстия перед их использованием, а их уникальная форма позволяет им распределять напряжение по более широкой поверхности, чем плоские винты.

B. Головки винтов без потайной головки

Винты с потайной головкой, как правило, имеют форму головки без угла и ту, которая находится за пределами поверхности вашего проекта, поэтому нет необходимости создавать угол, в котором находится головка винта.

Вот наиболее распространенные типы головок, которые не требуют зенковки:

1. Переплет

Источник: Amazon

Стяжные винты - это уникальный тип винта, который можно использовать в различных проектах.Эти винты имеют слегка выпуклую головку и ввинчиваются друг в друга с наружной и внутренней стороны.

Часто короткие винты для переплета позволяют скреплять большие руководства и другие переплетные работы, но вы также можете использовать их для скрепления образцов, кожи и т. Д.

2. Куполообразный

Источник: Amazon

Куполообразные головы - один из самых распространенных типов, которые вы встретите. Они идеально подходят для проектов, в которых не требуется скрывать головку винта, как в случае с плоской головкой, например, с оттоманкой с использованием декоративных винтов, выступающих из ткани.

Куполообразная форма создает визуально привлекательный дизайн на поверхности, а плоская внутренняя часть купола помогает винту останавливаться там, где он должен, прямо на поверхности.

3. Фланец

Источник: Amazon

Винты фланца иногда называют винтами рамы.

Головка этих винтов может варьироваться от круглой до шестигранной, и она выступает из круглого фланца непосредственно под головкой.

Фланец помогает винту оставаться на своем месте, заменяя в некоторых проектах шайбу.

4. Ферма

Источник: Amazon

Головки фермы обычно шире, чем головки других винтов, и имеют слегка закругленную поверхность.

Обычно головки ферм необходимы при работе с листовым металлом и других проектах, где требуются большие отверстия, потому что широкая головка не позволяет винту фермы пройти через отверстие.

C. Комбинированные головки

Хотя это наиболее распространенные типы головок для винтов, можно найти их вариации и комбинации.

Важно обратить внимание на то, нужно ли винты иметь потайную головку или нет. Это всегда можно узнать, посмотрев на голову.

Головка винта, требующая зенковки, будет иметь угловую форму под головкой, в то время как винт, который не требует зенковки, будет плоским под головкой.

Ваш проект тоже стоит принять во внимание. Вы не возражаете, если закругленная головка выступает из поверхности, или вы бы предпочли гладкую поверхность плоского винта?

Возможно, вы найдете комбинацию головок винтов, которая удовлетворит ваши потребности, если вы понимаете, как каждая из них повлияет на сборку вашего проекта и внешний вид готовой продукции.

D. Типы приводов с винтовой головкой

Привод головки винта относится к типу инструмента, который вам понадобится для установки винта. Вы заметите на шурупах несколько разных форм, помимо типа головки, для работы с которыми потребуется специальная отвертка.

Привод напрямую связан с тем, как винт крепится к поверхности. Некоторые приводы лучше избегают зачистки, которая делает винт бесполезным, чем другие, но также может стоить больше денег и труднее найти инструменты.

1. Внешний шестигранник

Источник: Amazon

Винты с наружным шестигранником имеют форму шестигранной головки, выступающей за поверхность. Некоторые имеют встроенные фланцы, тогда как другие имеют только шестиугольную форму в качестве полной головки.

Для установки или удаления этих винтов потребуется гаечный ключ или торцовый ключ. Вы можете получить хорошее усилие на этих винтах, поскольку вы поворачиваете всю головку, а не только внутреннюю часть головки.

Подробнее о болтах с шестигранной головкой см. Здесь.

2. Внутренний шестигранник

Источник: Amazon

Для установки или снятия винта с внутренним шестигранником требуется шестигранный ключ.

Эти винты обычно используются для мебели, требующей некоторой сборки, потому что они вряд ли будут повреждены шестигранным ключом при установке, в отличие от винта с крестообразным шлицем или винта со шлицем, что оставляет приятный вид.

Большинство винтов с внутренним шестигранником поставляются с подходящим для них гаечным ключом.

3. Филипс

Источник: Amazon

Винт Phillips - один из самых распространенных.Этот винт имеет крестообразную форму, которая помогает центрировать винт во избежание его сверления под неправильными углами.

Вы также можете использовать сверло с винтом Phillips, потому что его самоцентрирующаяся конструкция позволяет ему оставаться на месте, когда вы прикладываете силу от сверла. Однако слишком большое усилие может быстро повредить голову.

4. Pozidrive

Источник: Amazon

Винты

Pizodrive похожи на винты Phillips, за исключением того, что в них есть еще несколько канавок, которые создают форму, напоминающую звезду.

Иногда для их удаления можно использовать отвертку Phillips, но не всегда.

Эти винты обеспечивают немного большую стабильность при приложении усилия, чем винты с крестообразным шлицем, но для совмещения канавок вам потребуется специальная бита или отвертка.

Вы можете отличить винты Pozidrive от Phillips, посмотрев на них сбоку. На Pozidrive вы заметите ребра между каждым из четырех рычагов, и они будут отмечены знаком «pz».

5. Quadrex

Источник: Amazon

Головка Quadrex, также известная как квадратный привод Phillips, представляет собой комбинацию Phillips и квадратной выемки.

Он очень похож на дизайн Phillips, за исключением того, что середина креста имеет квадратную форму, а не заостренную, что может помочь предотвратить снятие изоляции при приложении большего усилия.

6. Щелевой

Источник: Amazon

Винты со шлицевой головкой - это то, что большинство людей называют винтами с плоской головкой, потому что в них есть одно узкое отверстие для плоской отвертки.

Хотя этот тип шурупов является одним из самых распространенных и недорогих, он также наиболее подвержен отслаиванию.На самом деле предполагается, что винты с шлицами должны сниматься по своей конструкции, чтобы вы не затягивали их слишком сильно.

Винты с шлицевой головкой лучше всего подходят для проектов, где требуется несколько винтов, которые можно вкрутить вручную, а не с помощью дрели, которая часто приводит к срыву винта или его выпуклости.

7. Квадратное углубление

Источник: Amazon

Винты с квадратной выемкой также обычно называют Робертсонами.

Они имеют квадратную центральную точку, предотвращающую выпадение кулачков.Сверло, приводящее в движение винты с квадратной выемкой, также выступает на квадратном конусе, что создает самоудерживающуюся конструкцию, так что вам не нужно удерживать сверло на месте.

8. Звезда

Источник: Amazon

Головы в форме звезд включают в себя несколько различных стилей, которые образуют формы, напоминающие звезды.

Двойной квадратный привод состоит из двух квадратов Робертсона, которые образуют восьмиконечную звезду посередине. Вы можете использовать бит Робертсона для его привода или специальную коронку для двойного квадрата для приложения более высокого крутящего момента.

Есть также тройной квадрат с тремя квадратами Робертсона, образующий 12-конечную звезду.

Тройные угольники чаще всего используются, когда вам требуется высокое усилие без снятия винта. Вы увидите их в основном на внутренних деталях автомобиля, таких как компоненты трансмиссии.

9. TORX

Источник: Amazon

Большинство людей имеют в наборах сверл сверла TORX, но редко ими пользуются.

Винты

TORX имеют форму шестигранной звезды посередине и часто используются в электронных устройствах, таких как компьютеры и DVD-плееры.

Одна из причин, по которой эти винты становятся все более популярными в последние годы, заключается в их способности предотвращать эксцентриситет, что особенно полезно при сборке электроники.

10. TORX Plus

Источник: OEM Fast

Винты

TORX Plus имеют более мелкие канавки между звездообразными точками, чтобы отвертка или бита имели больший контакт с головкой винта, что позволит вам приложить к ней большее усилие.

11. Tri-Wing

Источник: Global Industrial

Винты

Tri-Wing - это относительно недавнее изобретение компании Phillips Screw Company, которое предлагает как возможность приложения большего усилия, чем к обычному винту Phillips, так и большую надежность, чем другие винты.

Конструкция Tri-Wing требует специальной отвертки для ее установки и снятия, а ее глубокие канавки позволяют передавать больший крутящий момент от сверла.

E. Винты с защитой от взлома

Если вы найдете винт, который выглядит немного иначе, чем заявленный тип, то, вероятно, это версия с защитой от несанкционированного доступа.

Винты с защитой от взлома являются вариациями некоторых из наиболее распространенных типов, таких как TORX, Phillips и Hex.

Эти винты полезны для использования в общественных местах, которые могут стать жертвой кражи, например, в общественных туалетах, где для некоторых могут возникнуть соблазны дорогие приспособления.

Существуют различные типы винтов с защитой от несанкционированного доступа, каждый из которых обеспечивает несколько уровней защиты:

1. Штифтовые винты

Источник: Amazon

Самый распространенный тип винта с защитой от несанкционированного доступа. Штифтовый винт будет иметь ту же конструкцию, что и их обычные версии, например крестообразную форму для винта Phillips, но с дополнительным уровнем защиты, предотвращающим легкое извлечение.

Каждая головка будет иметь дополнительный штифт в конструкции, который требует специального инструмента для их установки и удаления.Отвертка Phillips не подойдет для установки или удаления винта Phillips с защитой от несанкционированного доступа.

2. Стражные винты

Источник: Toolstop

Винты

Sentinel обеспечивают высокий уровень защиты, поскольку их можно заворачивать только в одну сторону. Их сложно удалить, поэтому они лучше всего подходят для постоянного крепления.

3. Винты с 2 отверстиями

Источник: Amazon

Винты с двумя отверстиями

, также известные как гаечные ключи, обеспечивают безопасность без ущерба для законченного вида.У них плоская головка с двумя небольшими отверстиями, для их установки и удаления требуется специальный инструмент.

F. Подробнее

Перед покупкой необходимо отметить еще несколько важных моментов в отношении различных головок винтов:

1. Как избежать эксцентрика

Мы упоминали, что довольно много винтов спроектировано так, чтобы предотвратить выпуклость, в то время как производители винта со шлицем специально разработали его так, чтобы он выпирал, чтобы предотвратить чрезмерное затягивание винта.

Cam out - это то, что вы не хотите, чтобы с вами случалось во время вашего проекта.

Когда винт выкручивается, отвертка или бита выскальзывают из головки винта. Когда это произойдет, это может:

  • Зачистите головку винта, и винт станет бесполезным
  • Сделайте так, чтобы древесина, в которой вы сверляете, раскололась.
  • Вызвать повреждение другого материала с зазубринами, трещинами и т. Д.
  • Причинить травму пользователю

Винты, которые могут выдерживать больший крутящий момент или усилие, обычно с меньшей вероятностью будут выкручиваться. Головки винтов с несколькими канавками, такие как TORX и другие звездообразные головки, дают вашим инструментам больше точек и канавок, за которые можно держаться, что снижает риск выпадения кулачка.

Выбор правильной биты для вашего винта очень важен, чтобы избежать выпуклости. Это полезное видео покажет вам, как правильно выбрать бит для головки винта:

2. Предотвращение отслоения винтов

Самое важное, что вы можете сделать, чтобы не потерять винты, - это использовать правильное сверло и убедиться, что оно хорошее.

Дешевое сверло может сэкономить вам несколько долларов, но если оно тратит впустую все ваши винты, в долгосрочной перспективе это не принесет вам много пользы.

Однако виноват и бит неправильного размера. Немного слишком маленький или большой кусочек может иметь одинаковый эффект на ваши винты: оголенная головка.

Также важно, чтобы вы не наклоняли коронку так, чтобы она не поворачивалась неправильно. Это легко предотвратить с помощью некоторых головок винтов, таких как TORX, но не так просто с более простыми головками, такими как Phillips и шлицы.

3. Удаление снятых винтов

Если ваши головки винтов отклеятся, они будут повреждены до такой степени, что ваши обычные инструменты не смогут их установить или удалить.

Если вы пытаетесь установить винт с зачищенной головкой, не делайте этого. Удалите винт и начните с нового.

Удаление винта может быть непростой задачей, если он установлен полностью, если только у вас нет специального инструмента, известного как съемник для винтов со снятой изоляцией.

Иногда эта специальная насадка входит в комплект с другими инструментами, которые работают вместе, чтобы захватить и вытащить зачищенный винт.

В этом видео показано, как использовать экстрактор, чтобы удалить снятый винт, а также несколько других удобных методов, чтобы убрать его в задний карман:

4.Подбор головок винтов к материалам и проектам

Нет смысла тратить больше денег на винт и соответствующую биту, которые вам не нужны для вашего проекта.

Небольшие проекты по деревообработке, не требующие дополнительных усилий от сверла, обычно можно выполнить с помощью крестообразного, шлицевого или другого упрощенного винта с головкой.

Хорошее практическое правило - использовать более упрощенный дизайн в любом проекте, для которого требуется лишь небольшое усилие дрели или ручное использование отвертки.

Для более сложных проектов с тяжелыми материалами, таких как установка гипсокартона или сборка автомобильных деталей, вам понадобится головка винта с конструкцией, имеющей несколько точек и канавок, например винт TORX или Twi-Wing.

5. Материал головки винта

Материал головки винта почти всегда соответствует материалу резьбовой части винта.

Но разные материалы могут иметь большое значение в вашем проекте, в зависимости от материалов, с которыми вы работаете.

Большинство винтов состоят из стали, но могут быть и варианты, более устойчивые к атмосферным воздействиям, чем обычная сталь, например нержавеющая сталь или титан. Это хорошие варианты для сборки уличной мебели или всего, что будет подвержено погодным или влажным условиям.

Вы также можете найти алюминиевые винты, которые могут быть хорошим вариантом для проектов, которые не будут подвергаться воздействию погодных условий. Алюминий может быстро подвергаться коррозии и менее прочен, чем сталь и другие сверхпрочные материалы.

Если вы собираетесь использовать дрель для завинчивания шурупов, вы также можете выбрать более прочный материал, поскольку алюминий легче снимается с помощью сверла с более высоким усилием.

6. Разница в цене

Самые распространенные винты относительно невысоки. Именно тогда, когда вам нужно искать винты нестандартных размеров, вы можете увидеть большой скачок их стоимости. Кроме того, специальные шурупы, такие как шурупы для гипсокартона, обычно стоят дороже, чем шурупы, предназначенные для обычных целей.

Головка винта в большинстве случаев имеет значение. Более распространенные головки, такие как шлицевые и Phillips, как правило, находятся в нижней части бюджета, тогда как звездообразные, TORX и другие высокопроизводительные винты могут стоить дороже.

Однако они также избавят вас от хлопот при сборке вашего проекта, так как вам будет меньше беспокоиться о кулачке и снятии высокопроизводительных винтов.

G. Где купить винты в Интернете

Теперь вы знаете о многих типах отверток и о том, как они могут помочь вам в вашем проекте.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
