Принцип работы и устройство коаксиального компрессора
Коаксиальные компрессоры отличаются компактными размерами и небольшой мощностью. Эти устройства пользуются большой популярностью на рынке пневматического оборудования. Их производительности достаточно для питания пневматических инструментов с небольшим потреблением сжатого воздуха, это могут быть пистолеты для накачки автомобильных шин, трещетки, краскопульты, небольшие пневматические гайковерты и молотки.
Несмотря на то, что коаксиальные компрессоры имеют небольшую производительность, их используют не только в бытовых условиях, но и в различных мастерских, станциях технического обслуживания и предприятиях.
Принцип работы коаксиальных компрессоров и их особенности
Главным отличием пневматических установок данного типа является их коаксиальная внутренняя конструкция. Коленчатый вал двигателя напрямую соединен с поршнем в рабочей ячейке, что делает данное устройство более простым и надежным, а также увеличивает его коэффициент полезного действия.
Большинство коаксиальных воздушных компрессоров имеют электрический двигатель и питаются от бытовой сети с напряжением 220 В. Большой популярностью пользуется оборудование с маслонаполненным рабочим блоком. Если возникает необходимость выработки чистого воздуха, на него устанавливаются дополнительные фильтры, осушители и маслосборники.
Устройство коаксиального компрессора подразумевает наличие клапана для слива жидкости, манометра, блока автоматической защиты от перегрузок и перегрева,а также прочих полезных модулей.
Из преимуществ данной техники можно выделить:
- Низкий уровень рабочего шума;
- Компактные габариты и небольшой вес;
- Простоту в управлении, ремонте и техническом обслуживании;
- Доступную цену.
Технические параметры и отличия
При покупке компрессора с коаксиальным принципом работы необходимо учитывать следующие характеристики:
- Объем воздухосборника (ресивера). Чем крупнее используется баллон, тем стабильнее будут параметры пневматического потока и шире набор функциональных возможностей оборудования.
- Производительность. Означает количество воздуха, которое станция способна перекачать за одну минуту. Измеряется в литрах и зависит от мощности двигателя, а также конструкционных особенностей устройства.
- Мощность двигателя. Влияет на энергопотребление, в среднем составляет от 1 до 2,5 кВт.
- Максимальное давление. Определяет список возможностей компрессора. Большинство установок способно вырабатывать воздух под давлением 7-9 бар, чего достаточно для питания практически всех пневмоинструментов.

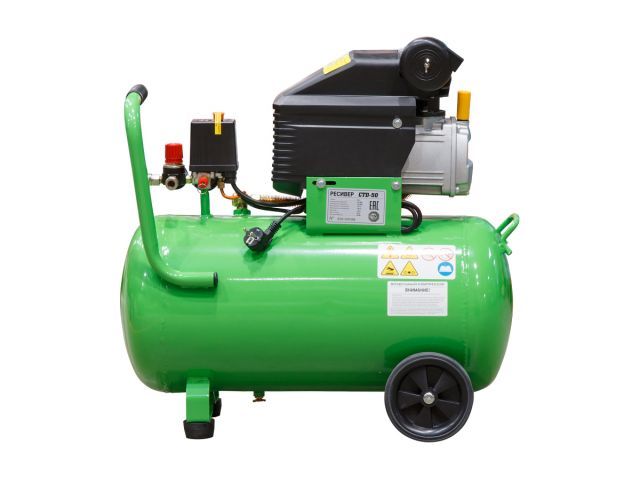

Воздушные коаксиальные компрессоры
Советы по выбору коаксиального компрессора
При выборе оптимальной модели станции с прямым приводом, в первую очередь нужно рассчитать необходимую для Ваших инструментов производительность. Специалисты рекомендуют использовать пневматическое оборудование, которое будет на 10-20% превышать расход подключаемых агрегатов. Таким образом техника прослужит дольше и реже будет нуждаться в замене расходных материалов.
Устройство коаксиального компрессора исключает наличие приводных ремней. Соответственно замена основных элементов будет более дорогостоящей и потребует дополнительного времени.
Из недостатков компрессоров с коаксиальным принципом работы можно выделить необходимость постоянного качественного технического обслуживания, контроля рабочих параметров, а также периодических остановок в работе, так как данная конструкция подвержена перегревам.
Множество станций данного типа дополнительно оборудованы пластиковыми или металлическими кожухами, которые позволяют использовать технику под открытым небом, а также в местах с перепадами температуры воздуха. Также корпус улучшает систему охлаждения, так как оснащен дополнительным вентилятором.
Помимо классических моделей коаксиальных компрессоров, большой популярностью пользуются безмасляные устройства. Вместо смазочных материалов в них используется специальное полимерное покрытие, которое также снижает трение и увеличивает рабочий ресурс станций.
Данное оборудование часто устанавливается в медицинских учреждениях, а также на предприятиях фармацевтической, пищевой и химической отраслей, так как там предъявлены высокие требования к чистоте.
Если Вам нужна подробная информация по устройству коаксиальных компрессоров, их особенностям, техническим параметрам, стоимости и прочим вопросам, свяжитесь с менеджером нашей компании по электронному адресу [email protected] или нажмите кнопку “заказ звонка” в верхней части сайта. Помимо продажи пневматических установок мы предлагаем своим клиентам широкий спектр сервисных технических услуг, а так же предоставляем гарантию на все проведенные работы.
Примеры оборудования
Все моделиКомпрессор масляный коаксиальный Fubag FC 230/50 CM2 :: Масляные коаксиальные поршневые компрессоры FUBAG | Воздушные компрессоры :: компрессоры :: Компрессорное оборудование FUBAG
Артикул PPR0136
Напряжение 220 В.
Производительность 230 л/мин.
Объем ресивера 50 л.
Рабочее давление 8 бар.
Вес 33 кг.
17 500 р. / шт.
сопутствующие товары
ЗаказатьНет в наличии
В избранное Сравнить Купить в 1 клик Купить вместе с товаром:Маслостойкий термопластичный резиновый шланг Fubag 6×11мм 20м (арт.170103)
+3 600 р.
- О товаре
- Файлы 2
- алюминиевые головки и блок цилиндров из литого чугуна с большими охлаждающими ребрами способствуют лучшему охлаждению и увеличению срока службы;
- возможность регулировки давления на выходе;
- однофазный электрический двигатель с теплозащитой от перегрева и автоматическим повторным пуском;
- большой масляный картер для улучшения смазки;
- маховик со специальными лопастями для лучшего охлаждения;
- динамически сбалансированный вал из литого чугуна.
Характеристики компрессора
Тип компрессора
масляный коаксиальный
220
Объём ресивера (л)
50
Производительность (л/мин)
230
Рабочее давление (бар)
8
Класс защиты (IP)
IP23
Мощность (кВт)
1.
5Частота (Гц)
50
Число оборотов (об/мин)
2850
Цилиндры/Ступени
1/1
Габариты (ДхШхВ) (мм)
730x320x650
Вес (кг)
31.
8
5
8Инструкция Fubag FC 230/50 CM2 (949.2 Кб)
Сертификат качества (975 Кб)
