Как настроить плуг на мотоблоке
В статье мы раскроем такие темы, как подготовка мотоблока к работе, правильная
установка навесного плуга на него. Также, как правильно отрегулировать его, и в
заключении советы по вспашке земли.
Мотоблок является отличным помощником для садовода, при подготовке земли к
дальнейшим работам. Одно приспособление может заменить множество инструментов для вспахивания, разрыхления и прочих работ.
Подготовка к использованию
Первым этапом при пользовании мотоблоком является его подготовка, которая заключается в следующих действиях:
- Вывоз его на ровную поверхность.
- Подготовка зацепа для почвы и переменных осей.
- Снятие колёс и установка вместо них зацепов для почвы.
После подготовки следует приступать к установке навесного плуга.

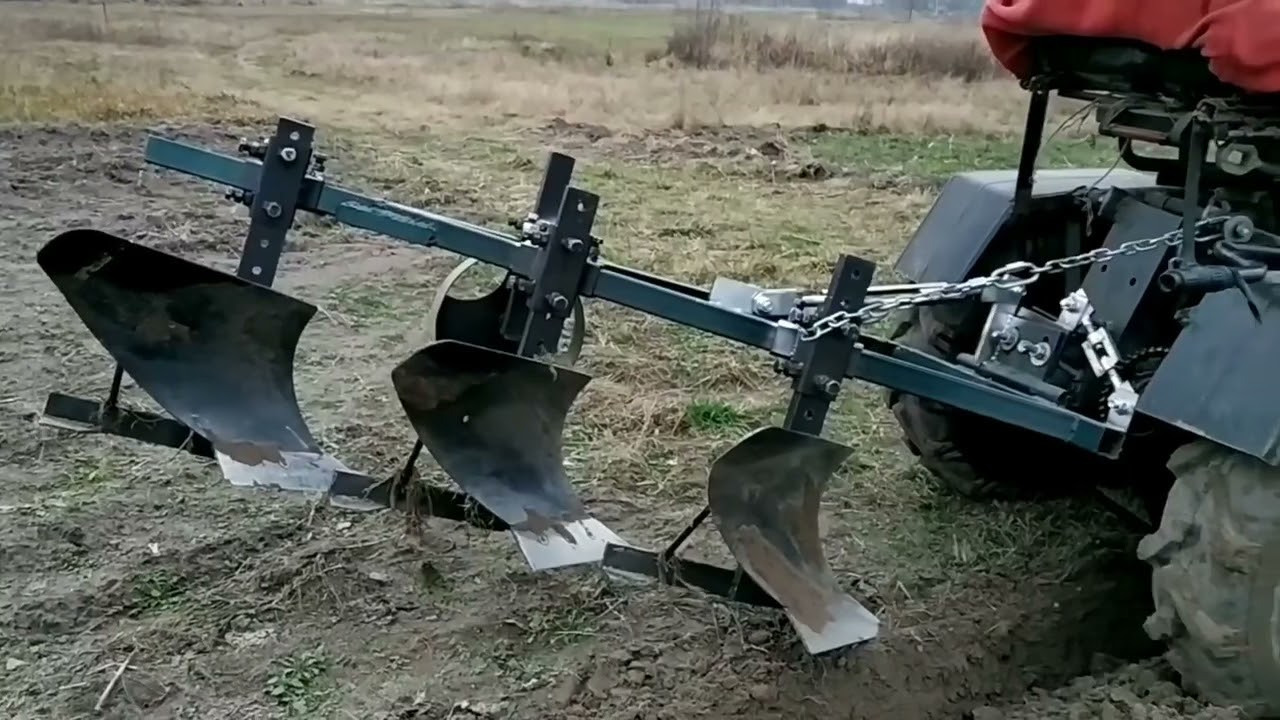

Установка навесного вспашного приспособления
Нет ничего сложного в установке. Для этого вам понадобится:
- закрепить плуг на устройство для сцепки, не перетягивая гайки. Это делается для того, что б в дальнейшем можно было регулировать параметры плуга;
- сцепку следует зафиксировать вместе с плугом к серьге двумя крепящими штырями.
На этом установка заканчивается и следует перейти к следующему этапу — регулировке.
Регулировка — очень важный этап, так как от этого зависит качество вспахивания и
количество затраченных сил. При неправильной регулировке мотоблок не сможет
качественно справляться со своей работой и будет затрачено много времени для простых
задач.
Как выполняется регулировка
Точная регулировка плуга для мотоблока выстраивается по трём параметрам:
- ширине;
- глубине вхождения;
- углу наклона.
Для самостоятельной настройки плуга ширину выставляют по его краям. Для лучшего
дробления и лёгких прорезов почвы, край его должен крепиться на одной высоте с зацепом для грунта, ориентируясь на внутреннюю сторону.
Глубина выстраивается после того, как мотоблок помещают на подставки. Устанавливают устойчиво, без смещения в сторону плуга.
Высоту подставок следует регулировать в зависимости от того, на какую глубину вы планируете вспахивать почву. Если это вспашка перед зимним сезоном, то глубину
выбирают приблизительно 25 см. Весной же глубина до 20 см.
После установки и выбора глубины регулируют крепление плуга. Идеальным считается тот вариант, когда он прилегает к почве.
Если это первый опыт в пахании земли мотоблоком, то воспользуйтесь натяжной верёвкой для ориентира, так как первый ряд должен быть прямолинейным, что б далее от него отталкиваться.
Также можете воспользоваться колесом для опоры, оно находится левее от плуга, и ходит по необработанной земле, тем самым предотвращает слишком глубокое проникновение и регулирует глубину.
После установки мотоблок регулируют специальными болтами таким образом, что б задняя часть плуга располагалась параллельно почве.
Последним этапом в регулировке является снятие мотоблока с подставки, выставление руля на высоту вашей поясницы. Это делается для меньшей нагрузки на руки при
продолжительной работе.
Рекомендации по качественной вспашке земли
- Чтобы не допустить смещение почвы, каждый раз меняйте направление вспахивания.
- Для упрощения работы поверните руль мотоблока влево, тогда вы будете идти по невспаханной почве.
- При закаменевшей почве следует проработать землю дважды: первый раз
маленькой глубиной захвата, второй раз – необходимой вам. - Перед первым вспахиванием проверьте работу мотоблока.
- Волны первого ряда земли должны ложиться параллельно с волнами второго,
тоесть не должно быть большого расстояния, и они не должны перекрывать друг
друга. - Во избежание навала мотоблок пускают посередине предыдущей волны.
Для качественной работы мотоблока важно правильно установить плуг и его отрегулировать. Приведенные советы вам в этом помогут. Так же придерживайтесь всех рекомендаций по вспашке земли.
Из этого видео вы сможете наглядно ознакомиться с регулировкой плуга на мотоблоке:
- Автор: YulyaB
- Распечатать
(2 голоса, среднее: 1.5 из 5)
Поделитесь с друзьями!Прицеп для мотоблока
Содержание
- Варианты исполнения прицепа для мотоблока
- Как сделать прицеп к мотоблоку своими руками
- Собираем каркас по чертежам и фотографии
- Изготавливаем ходовую часть прицепа к мотоблоку
- Заключение
Планируя покупку мотоблока, практически всегда приходится задумываться о хорошем навесном оборудовании для полноценной работы на земельном участке. Навесное оборудование для плуга и прицеп для мотоблока нужны, как воздух. С этим утверждением не поспоришь, но стоят они немало, и денег на покупку такого лафета не всегда можно выкроить из ограниченного бюджета обычного человека. Поэтому основную часть капитала лучше потратить на приобретение классного мощного мотоагрегата с американским или японским мотором, и сделать прицеп для мотоблока своими руками. Тем более что чертежи для любого варианта прицепа к мотоблоку отыскать — не проблема.
Варианты исполнения прицепа для мотоблока
В зависимости от планируемых объемов перевозки, способа использования прицепа и возможностей мотоблока можно изготовить несколько различных вариантов:
- Самый легкий одноосный прицеп на 50-70 кг. груза без учета веса водителя, проще всего такой вариант изготовить из тяжелой одноосной садовой тележки на резиновом ходу. Все, что необходимо будет сделать, – приварить к рукоятке прицепное устройство для мотоблока, изготовленное из сцепки от плуга, и небольшую подставку для сидения;
- Универсальный малогабаритный прицеп для небольших грузов. В отличие от предыдущего варианта, такой прицеп может поднять вес до 120 кг., безопасен и устойчив даже на неровном грунте. Конструкция П-образной рамы сварена из двутавра, на дышло установлено прицепное устройство к мотоблоку от плуга, которое можно использовать, как подставку;
- Тяжелый прицеп на резиновом ходу позволит использовать наиболее продуктивно возможности мотоблока. Затратив средства на металлопрофиль и копеечные запчасти от ходовой автомобиля, вы получите удобную конструкцию прицепа для мотоблоков, стоимостью в несколько сот долларов.
Важно! Основная причина, по которой прицепы к мотоблоку выходят из строя, — на лафет, рассчитанный на 120 кг., грузят больше, чем позволяет грузоподъемность и размеры прицепа.
Тяжелый вариант позволит перевести одним разом и навесное оборудование, и плуг, и весь запас картошки на посадку. Срок службы такой машины исчисляется десятками лет.
Рама прицепа: 1 — раскос (уголок 21х21х3), 2 — рамка сиденья (уголок 21х21х3), 3 — стояк (труба 50х25х4), 4 — стойки сиденья (уголок 40х40х4), 5,14 — подкосы передние (труба 50х25), 6,15 — лонжероны продольные (уголок 40х40х4), 7,8 — опоры колесной оси правые (уголок 32х32х4), 9,16 — подкосы задние (труба 50х25), 10 — поперечина усиливающая (уголок 40х40х4), 11 — корпус продольного шарнира (труба 58х4), 12 — ось колесная (пруток диаметром 30), 13,17 — лонжероны поперечные (уголок 40х40х4), 18 — косынки (s4)
Как сделать прицеп к мотоблоку своими руками
Для постройки тяжелого и устойчивого прицепа к мотоблоку нам понадобится следующее оборудование и материалы:
- Электросварочный аппарат, болгарка, электродрель с комплектом сверл, с десяток электродов №4;
- Стальной профиль – трубчатый квадрат 40х40 мм. -20м, 20х40мм. -15м., стальная труба с внутренним диметром, соответствующим наружному размеру подшипника ступицы, листовой металл толщиной 2мм. и общей площадью 2х3м.;
- Две ступицы в сборе, от автомобиля М2140 или М412, пара москвичевских колес с «живой» резиной, две пары навесов для гаражных ворот.
Работа по изготовлению прицепа к мотоблоку с покрасочными работами займет не менее трех дней. Основные габариты прицепа понятны из схемы, грузоподъемность приведенной схемы – не менее 500кг, больший вес для обычного мотоблока опасен. Если вы приобрели мотоблок по типу “ЗУБР”а или “Garden Scout GS 101DE” с дизелем в 12 лошадок, можете грузить и больше.
Собираем каркас по чертежам и фотографии
На первоначальном этапе необходимо раскроить материал и сварить электросваркой остов для грузового отделения прицепа. Он представляет собой прямоугольную раму, сваренную из металлопрофиля квадратного сечения. Если следовать чертежам, то получится 120х180 см. Мы будем делать 150х200 см. Внутри прямоугольной рамы необходимо сделать две поперечные проставки, как на фото. Это усилит днище грузового отделения будущего прицепа.
Далее вырезаем из профиля 40х20мм. и свариваем четыре борта, каждый высотой 500 мм. Борта зашиваем стальными листами и привариваем к основе грузового отделения, на дно укладываем лист металла и крепим его к балкам из металлопрофиля. Задний борт можно установить на больших дверных навесах, что позволит откидывать его при выгрузке. Все сваренные части конструкции тщательно обрабатываем преобразователем ржавчины и покрываем грунтовкой.
На следующем этапе необходимо вырезать из металлопрофиля и сварить прицепное устройство для крепления к мотоблоку и несущий каркас, на который будет устанавливаться изготовленный ранее грузовой отсек прицепа.
Форма и размеры несущего каркаса, и способ крепления прицепа к мотоблоку понятны из фото. Размеры квадратной части каркаса соответствуют половине грузового отсека.
Далее, переворачиваем готовое грузовое отделение прицепа, устанавливаем поверх его рамы каркаси размечаем места на раме и каркасе под крепление гаражных навесов, как на фото.
Навесы необходимо тщательно выровнять по уровню и приварить с максимальным качеством сварки. Благодаря такой рационализации грузовой отсек прицепа получит возможность опрокидываться для выгрузки без изменения положения мотоблока.
Изготавливаем ходовую часть прицепа к мотоблоку
Прицеп будем изготавливать на резиновом ходу, это значительно упростит управление мотоблоком, повысит безопасность и комфорт при движении. Колеса со ступицами на двух опорных подшипниках обеспечивают минимальное сопротивление качению, поэтому даже с полностью загруженным грузовым отсеком мотоблок довольно легко пройдет по грунтовке или даже травянистому грунту.
В этом варианте не используются полноценные тормозные устройства, но технически такая возможность есть,и при желании вы сможете дополнить ступицы крышками и тормозными колодками от М412. Чтобы не связываться с гидравликой, можно использовать тросовый привод от ручного тормоза.
Для установки трубы с подшипниками и ступицами на прицеп необходимо предварительно вырезать и приварить к каркасу три опорные вертикальные стойки из металлопрофиля 40х40мм. , высотой каждая в 120-150 мм. При установке трубы потребуется приложить немало терпения для точного позиционирования ходового узла параллельно поперечной балке каркаса прицепа. Трубчатая ось позволяет обеспечить высокую прочность и жесткость даже при двукратном превышении максимального груза или прохождении поворота на высокой, как для мотоблока, скорости движения.
Далее привариваем трубу, устанавливаем и настраиваем положение ступиц в трубе так, чтобы биение диска колеса, одетого и закрученного гайками на ступице, было минимальным. Сразу после завершения выравнивания, прихватите шов сварочными точками и обварите полноценный шов.
Чтобы снизить нагрузки на вертикальные стойки, от трубы до рамы каркаса необходимо вырезать и приварить усилители в виде металлопрофиля.
Для крепления прицепа к мотоблоку можно переделать стандартную сцепку на основе плуга или изготовить переходник по типу фаркопа. Главное условие — соединение должно иметь возможность свободно поворачиваться в горизонтальной плоскости, не мешать управлению мотоблоком и быть достаточно прочным, учитывая большой вес конструкции.
На треугольнике прицепа необходимо установить вертикальную стойку со скамейкой или сидением для водителя. Высоту и месторасположение сидения выбирают, исходя из длины ручек управления мотоблока. Пространство под ногами рекомендуют закрыть металлической сеткой или приваренной тонкой арматурой.
Заключение
Управление тяжелым лафетом к мотоблоку потребует определенного навыка, поэтому первые попытки следует выполнять исключительно на безлюдной местности. Кроме того, для подобного рода конструкций работниками ГИБДД могут требоваться регистрация и оборудование лафета для мотоблока габаритами, стоп-сигналами, тормозами.
