Крепление токарных патронов к шпинделю

Универсальные токарные станки незаменимы при обработке заготовок самого разного назначения, размеров и сложности. Крепление небольших цилиндрических элементов выполняется в штатном патроне станка. Нестандартные и крупногабаритные детали требуют использования специальных приспособлений. Центра и люнеты устанавливаются при точении длинных заготовок. Планшайба для токарного патрона применяется в работах с большими диаметрами, а также при протачивании поверхностей нецилиндрических изделий.

Назначение детали

Установка планшайбы на токарный станок производится в случаях работы с деталями, которые попросту нельзя зажать в патрон. Это могут быть крупногабаритные поковки, плоские заготовки или детали неправильной формы. Незаменимо такое приспособление при обработке продукции со смещением от оси шпинделя, а также изделий, боковая поверхность которых может пострадать при механическом воздействии кулачков патрона.

Для удержания будущей детали, она прижимается к плоскости оснастки, либо крепится с использованием специальных приспособлений. После установки производится обязательная выверка оси обрабатываемого материала и шпинделя, так как данный способ не обеспечивает гарантированного центрирования.

Планшайбы также используются при необходимости применения нестандартных патронов или приспособлений. В некоторых вариантах на нее крепят не обрабатываемые материалы, а режущий инструмент.

Общее описание и конструкция

Типовая конструкция планшайбы одинакова для станков по металлу и по дереву. В общем случае она представляет собой диск, на котором выполнены узлы крепления заготовок. Материалом для изготовления служат чугун либо сталь. Реже используются другие материалы.

Крепление оснастки к шпинделю производится посредством резьбовых отверстий или конусных ступиц. Их параметры подбираются под конкретные габариты выходного конца вала. Если приспособление оснащено цилиндрической ступицей, оно зажимается непосредственно в патроне станка.

Закрепление заготовки выполняется с использованием прижимов, костылей, прихватов или иных зажимных устройств. Часто для этой цели используется установка токарного патрона. На планшайбу он может быть смонтирован по оси вращения, либо со смещением.

При использовании планшайб, повышенное внимание уделяется технике безопасности производства работ. Большие габариты, нестандартные крепления, нецилиндрическая форма обрабатываемых поверхностей представляют повышенную опасность для токаря и окружающих. Перед началом работ следует закрепить все конструктивные элементы оснастки и произвести балансировку, во избежание разрушения конструкции и разлета отдельных узлов.

Виды планшайб

Простота конструкции планшайбы и обширная область использования породили большое число способов закрепления обрабатываемых деталей. При этом приспособление не является полностью универсальными. Для разных ситуаций может потребоваться применение нескольких различных модификаций.

Планшайба с Т-образными пазами

На поверхности такой оснастки выполнены Т-образные пазы, аналогичные используемым на столах фрезерных станков. В эти пазы вставляются специальные упоры или крепежные гайки. Обрабатываемое изделие прижимается к плоскости с помощью винтов. Конструкция устройства позволяет закреплять практически любые изделия. Расположение пазов на поверхности диска обычно имеет ортогональный вид. В зависимости от назначения число и частота пазов могут меняться.

Планшайба со сквозными пазами

Данный вид отличается наличием пазов, профрезерованных сквозь деталь. Крепление заготовки производится установкой винтовых прихватов. В некоторых случаях деталь просто приворачивается винтами с обратной стороны. Пазы наиболее часто располагаются по радиусу. Встречаются модификации и со сквозными пазами кольцевого типа.

В большинстве случаев пазовые планшайбы применяются для токарных станков по металлу. На их поверхность легко устанавливаются другие токарные приспособления.

Планшайба с отверстиями

Рабочая поверхность диска этого приспособления имеет ряд отверстий, расположенных соответственно габаритам закрепляемой заготовки. В центральном отверстии нарезается резьба, необходимая для непосредственного крепления на вал шпинделя. Наличие резьбы в крепежных отверстиях позволяет обеспечить крепление стандартными винтами. В остальных ситуациях прижим выполняется аналогично предыдущему варианту. При использовании подобной планшайбы для токарного станка по дереву, будущая деталь закрепляется через отверстия обычными саморезами.

Поводковые планшайбы

При установке обрабатываемой заготовки между двумя центрами необходимо обеспечить передачу вращающего момента от вала шпинделя на деталь. Для этой цели применяют поводковые инструменты. Конструктивно они представляют собой диск, на краю которого выполнена прорезь или ступица. На деталь надевается хомутик, взаимодействующий со ступицей, и тем самым обеспечивающий вращение изделия.

Планшайбы с угольниками

При обработке изделий с малой жесткостью нашли применение модификации с угольниками. Заготовка в таких приспособлениях устанавливается на отдельное плоское или призматическое основание. Само основание выполняется в виде уголка, вторая грань которого крепится к поверхности шайбы. С целью сохранения целостности заготовки, ее крепление обеспечивается в нескольких точках по большой площади.

Универсальные и специальные планшайбы

Универсальные варианты подходят для выполнения большого числа операций и представляют собой комбинацию из нескольких предыдущих модификаций. В их основе лежит базовая шайба, к которой крепятся сменные приспособления – угольники, кулачки, центра и другие элементы.

Несмотря на универсальность, типовое оборудование, не всегда в состоянии обеспечить надежное крепление уникальных деталей сложной формы. В этом случае выполняется проектирование и изготовление специальных станочных приспособлений. Чертеж планшайбы может отличаться очень высокой сложностью. Другой вариант специальных устройств, наоборот, участвует в массовом производстве. Для крепления однотипной детали нет смысла использовать универсальную станочную оснастку. Вполне достаточно приспособления, спроектированного под конкретную задачу. Для повышения общей производительности, такая планшайба может быть оснащена дополнительными крепежными и центрирующими устройствами.

Изготовление приспособлений

Обычно планшайба входит в состав стандартного набора принадлежностей станка. В случае ее отсутствия, а также для выполнения специфических работ, изготавливается нестандартная оснастка. Конструктивно она отличается низкой сложностью и доступна для выполнения разработчикам с невысоким уровнем подготовки. В простейшем случае, самодельная планшайба для токарного патрона изготавливается с использованием только сверлильного станка. В качестве заготовки подойдет плоская пластина, необходимой толщины. Применение фрезерного и токарного оборудования позволит существенно усложнить итоговую конструкцию и вплотную приблизиться к заводским моделям.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Токарный патрон — важный элемент оснастки токарного станка. От того, насколько надежно закреплена заготовка на станке, зависит точность обработки. От качества изготовления патрона – зависит длительность эксплуатации. В процессе совершенствования металлообрабатывающих технологий было разработано множество конструкций патронов, из которых были выбраны наиболее эффективные.

Закрепление патронов на токарном станке

Крепление и центрирование токарных патронов производится на шпинделе токарного станка. Диаметры патронов и способы их крепления – стандартизированы. В зависимости от производителя патроны будут обозначаться типом (по ISO) или исполнением (по Гост). Распространенная конструкция конца шпинделя – это крепление типа С или типа D (cam-lock). Существуют и другие конструкции шпинделя.

Для крепления токарных патронов широко используются фланцы и планшайбы, размещаемые на шпинделе. Они имеют такую же конструкцию, как и фланец токарного патрона, однако такие приспособления позволяют значительно повысить универсальность, поскольку на них можно устанавливать различные патроны.

На планшайбах имеются многочисленные отверстия для затяжных болтов и центрирующий выступ. При установке патрона на планшайбу или фланец также можно добиться высокой точности.

Виды токарных патронов

Токарные патроны делятся на такие виды:

Механические. Наиболее распространенный класс патронов, разделяется на кулачковые, поводковые, цанговые. Первая группа сейчас практически вытеснила вторую и, в свою очередь, делится на самоцентрирующиеся, обычно с 3 кулачками, и несамоцентрирующиеся, у которых количество кулачков может быть 2, 4 или 6. Шестикулачковые патроны используются реже всего.
Механизированные: Пневматические, гидравлические, электрические. Автоматизируют процесс зажима-разжима заготовки с заданным усилием. Гидравлические патроны чаще используются на станках с диаметром патрона больше 200 мм (диаметры импортных патронов указаны в дюймах 6, 8, 10, 12, 15 и далее дюймов). Пневматические патроны применяются на токарных автоматах.
Цанговые патроны служат для зажима прутковой заготовки относительно небольшого диаметра. Электрические. не получили широкого распространения.


Токарный патрон с механическим управлением	Патрон с пневматическим приводом

Наружный диаметр токарных патронов находится в пределах 80-1000 мм, из которых наибольшей популярностью пользуются патроны диаметром 80-400 мм. Для изготовления токарных патронов используется сталь и чугун. Особенно прочными выполняются кулачки для токарных патронов, которые испытывают значительные поверхностные и истирающие нагрузки в процессе работы. Поэтому для их производства применяется высококачественная сталь, которая подвергается закалке.

Двухкулачковые патроны

Патроны этого типа имеют достаточно простое строение. Они могут быть ручными с двухзаходным винтом или с механическим приводом.

В ручных устройствах винт располагается либо среди кулачков, либо сбоку.

Ходовой винт выполняется из прочных легированных сталей с высоким содержанием хрома. Кулачки производятся из цементируемой стали, термическая обработка которой придает высокую прочность.

Трехкулачковые патроны

Трехкулачковый патрон получил наибольшее распространение. Причина высокой популярности — быстрота крепления деталей, что особенно важно в мелкосерийном производстве, где смена заготовок происходит весьма часто.

В отличие от патронов клинореечного типа, этот патрон не требует времени на переналадку, когда устанавливается заготовка другого размера. Центрирование патрона может выполняться цилиндрическим пояском или конусом.

Патрон представляет массивную планшайбу, в которой прорезаны радиальные пазы. В них перемещаются три кулачка, приводимые в действие конической зубчатой передачей, которая смонтирована внутри планшайбы. Одно из колец снабжено торцевой резьбой, называемой спиралью Архимеда, при помощи которой его можно вращать ключом. При вращении этой спирали происходит одновременное перемещение всех кулачков.

Четырехкулачковые патроны

Патрон этого типа имеет кулачки, которые перемещаются независимо друг от друга, что обеспечивает ему широкие возможности. С другой стороны, из-за потребности в центрировании заготовки закрепление детали требует большего времени, чем на самоцентрируемых устройствах.

Наиболее простые четырехкулачковые токарные зажимы представляют собой чугунную планшайбу, на которой винтами зажимаются кулачки. Планшайба имеет лучевые пазы, на которых возможно размещение дополнительной оснастки.

Для крупных станков используются массивные патроны с Т-образными пазами. Перемещение кулачков выполняется винтами, ось которых лежит на плоскости планшайбы. В таких патронах часто используются составные кулачки.

Выбор токарного патрона

Выбор патрона ведется в зависимости от обрабатываемой детали. Двухкулачковые патроны применяются для зажима небольших фасонных заготовок. Для простых симметричных заготовок чаще всего используются трехкулачковые патроны, которые позволяют быстро закрепить деталь на шпинделе. Чтобы зажать несимметричную деталь, применяются двух- или четырехкулачковые патроны. Благодаря независимому перемещению кулачков, их можно настроить на детали различной формы.

Если длина заготовки превышает ее диаметр в 4 раза и более, то ее крепление выполняется патроном, в зависимости от формы, и подвижным центром задней бабки. Другим вариантом является применение крепления заготовки в центрах с использованием поводкового патрона для передачи вращающего момента. Таким образом можно закреплять деталь, длина которой превышает диаметр в 10 раз. Для еще более длинных заготовок используются дополнительные опоры — люнеты.

Несмотря на все разнообразие патронов для токарных станков с ЧПУ, некоторые детали сложной и несимметричной формы невозможно закрепить в них. Для таких заготовок используются планшайбы с противовесом.

Получить консультацию

по инструменту, методам обработки, режимам или подобрать необходимое оборудование можно связавшись с нашими менеджерами или отделом САПР

Также Вы можете подобрать и приобрести режущий инструмент и оснастку к станку, производства Тайваня, Израиля

Отправляя заявку, вы соглашаетесь с политикой конфиденциальности

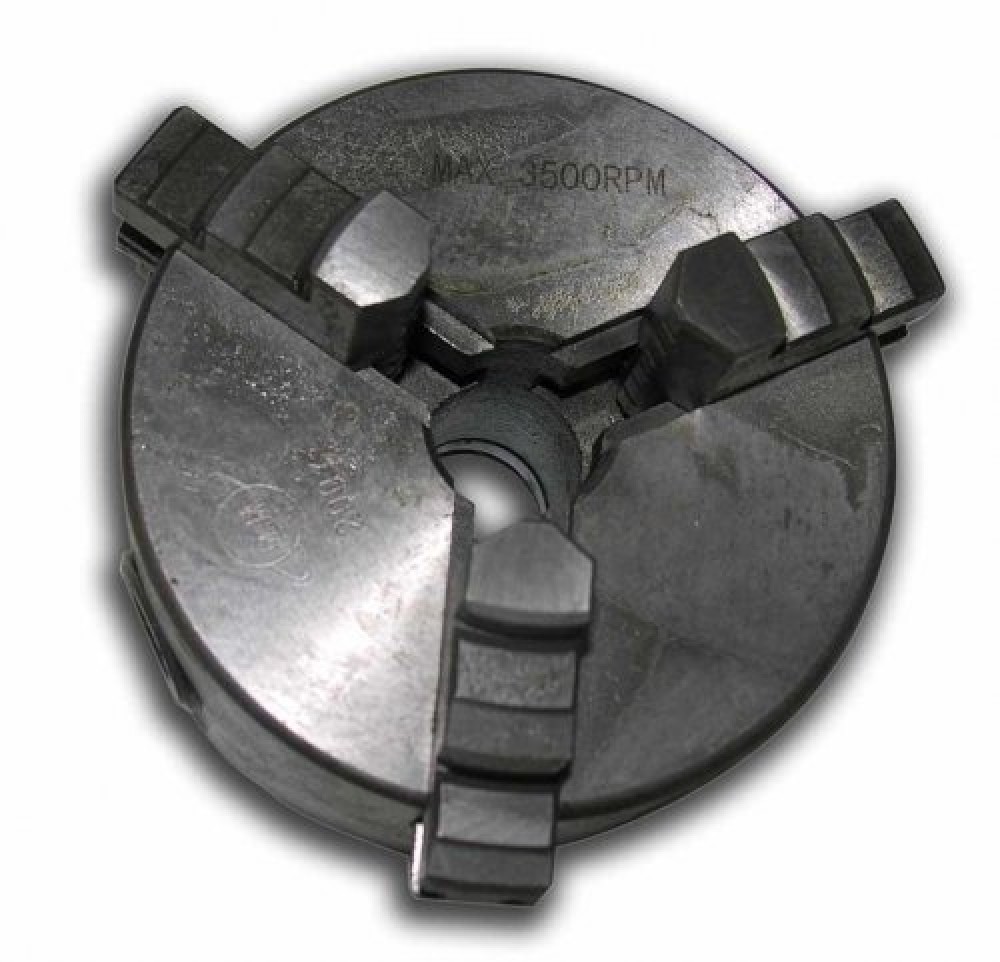

Всем привет! Сегодня поговорим о трехкулачковом самоцентрирующем токарном патроне. Токарные патроны отличаются друг от друга:

– количеством кулачков;

– своими размерами и поэтому носят название, соответствующее своему наружному диаметру: 80 мм,100 мм, 125 мм, 160 мм, 200 мм, 250 мм, 315 мм, 400 мм.

– по точности патроны делятся на 4 класса: Н-нормальной, П-повышенной, В-высокой, А-особо высокой.

– по способу крепления к шпинделю станка: через переходной фланец , на конус шпинделя.

На примере купленного мной старенького 125 ого патрона рассмотрим из чего же состоят эти токарные патроны .

В задней части находится посадочный поясок ( 2 на фото ниже), который плотно садится на соответствующий уступ на переходном фланце. Также там находится шайба, которая закрывает внутреннюю часть патрона ( 1 на фото).

Убираем шайбу и видим три сателлита и шайбу с зубьями по кругу.

Сателлиты не следует менять местами при разборке и сборке патрона. Чтобы их достать, нужно выкрутить фиксирующий штифт. Сателлит передает вращение от ключа к шайбе.

Шайба с зубьями носит название улитка и имеет на своей обратной стороне архимедову спираль с одинаковым шагом.

Кулачки патрона имеют такой же шаг как и у улитки. Так как патрон трехкулачковый, то и кулачка три. У каждого из них свой номер и этому номеру соответствует очередь захода в спираль.

В комплекте могут быть как прямые так и обратные кулачки для работы с заготовками большого диаметра. Бывают универсальные кулачки, которые можно переворачивать. Патроны больших диаметров могут комплектоваться рейками и съемными элементами – это так называемые сборные кулачки.

Если вы покупаете патрон с рук, то следует проверять с одного ли комплекта кулачки – это можно сделать сверив заводские номера кулачков – они должны быть одинаковыми.

Так выглядит крепление патрона к шпинделю через переходной фланец на школьном токарном станке ТВ-4. Более жестким и точным креплением патрона считается его посадка на условный конус шпинделя без промежуточных элементов.

Надеюсь данная статья была полезна для Вас. Спасибо за внимание.

Установка патрона на токарный станок своими руками

Установка патрона на токарный станок может осуществляться несколькими методами, все зависит от конкретной вида этого элемента, с которым вы будете иметь дело.

Существует два вида крепления патрона на шпинделе токарного станка:

резьбовое;
фланцевое.

Резьбовое крепление применяется на малых станках с легкими видами патронов, фланцевое на средних и тяжёлых станках.

Если он лёгкий, достаточно легко устанавливается на станке без посторонней помощи, то тяжёлые (более 20 кг) устанавливаются при помощи вспомогательных подъёмных механизмов, или в паре с напарником. Рассмотрим порядок установки на токарный станок именно тяжелого патрона с фланцевым креплением.

Для установки тяжелого патрона необходимо подготовить два приспособления для монтажа.

монтажная подставка;
направляющая.

Монтажная подставка изготавливается из доски толщиной приблизительно 50 мм. Ширина равная 1,5 ширины устанавливаемого патрона, длина подставки L- соответствует ширине станины- B и радиусу -D.

К низу подставки крепятся брусочки. Через вертикальные сквозные отверстия, подставка болтами крепится к подвижному люнету суппорта станка. Подгонка подставки по высоте осуществляется толщиной брусков.

Между подогнанной до упора люнеттой с прикрепленной к ней подставкой и ещё установленным на станке патроном, зазор должен составлять 1-3 мм.

Направляющая представляет из себя цилиндрический вал диаметром 25-40 мм., с хвостовиком в виде конуса морзе не менее третьего номера. Длина цилиндрической части направляющей, равная 1,5-2,0 ширины устанавливаемого патрона.

Порядок установки

Перед его установкой , следует тщательно проверить состояние поверхностей шпинделя и патрона. Поверхности не должны иметь забоин, царапин, заусениц и загрязненных мест.

Выявленные дефекты устраняются точечно надфилем, или шабером.Следует проверить биение торца и конуса посадочной базы шпинделя, которое не должно превышать трёх микронов.

Завести в него металлический прут или трубу диаметром около 20 мм. зажать её кулачками. С напарником взявшись с двух сторон за прут, или при помощи подъёмных механизмов, через монтажную петлю, переместить патрон на монтажную подставку закрепленную на суппорте станка.

Направляющую установить в задней бабке. Патрон следует сместить перекатыванием к оси шпинделя.

Продольной подачей переместить его к фланцу шпинделя так, что бы шпильки патрона не доходили до посадочных отверстий порядка 10 мм. В станке следует установить нейтральную скорость для свободного вращения шпинделя.

Заднюю бабку с полностью убранной пинолью подать вперед к патрону так, что бы направляющая зашла на всю ширину призм кулачков и зафиксировать заднюю бабку.

Зажать кулачки патрона для переноса тяжести на направляющую. Совместить шпонку на фланце шпинделя с посадочным отверстием. Поворотную шайбу выставить в положение открытых отверстий. Пинолью подать патрон вперед до упора.

Убедившись, что все гайки шпилек вышли с обратной стороны фланца шпинделя, повернуть поворотную шайбу в замкнутое положение. Зажать верхнюю гайку с усилием достаточным для переноса веса патрона на шпиндель. Распустить кулачки и отвести заднюю бабку назад. Обжать гайки по правилу крест на крест равномерно распределяя усилие между шпильками.

После завершения монтажа, патрон следует проверить на осевое и торцевое биение. В случае превышения норм, следует его снять и внимательно продефектовать все сопрягаемые части этого узла.

Видео: монтаж легкого патрона на резьбовом креплении.

Republished by Blog Post Promoter

Как крепится токарный патрон к шпинделю

Порядок установки на токарный станок тяжелого или легкого патрона с фланцевым креплением. Пошаговая инструкция с фото и видео.

Порядок установки

Направляющую установить в задней бабке. Патрон следует сместить перекатыванием к оси шпинделя.

Видео: монтаж легкого патрона на резьбовом креплении.

Republished by Blog Post Promoter

Особенности использования и назначение

Токарное дело подразумевает быстрое вращение той или иной детали. По этой причине патроны, конечно же, обязательно должны иметь особые характеристик. Эти детали монтируются на переднюю «бабку» оборудования, соединенную с электроприводом.

Для того чтобы подобрать подходящую для своих целей модель, нужно знать обо всех ее характеристиках, которые зависят от назначения и типа токарного станка. Потому процесс выбора должен обладать комплексным характером.

Принято выделять следующие технологические и пользовательские характеристики, которыми нужно руководствоваться, подбирая патрон для токарного станка:

Конструкция. Этот параметр отвечает за методику фиксирования заготовки. А также он определяет число элементов для зажима, их размещение и возможность монтажа сразу нескольких элементов.
Диаметр. Сюда входит и диаметр соединительного пояска, и наружный диаметр изделия, и размеры отверстий для крепежей.
Параметры изделия, подлежащего обработке. В этом случае в расчет берется и размеры, и масса заготовки.
Максимальная частота вращений.
Диаметр паза для монтажа прутка.

Токарный патрон — это сложная конструкция технологического типа. Как правило, производятся они сразу из нескольких материалов. Корпус создается из особого чугуна, другие же составляющие делаются из высокопрочной стали.

Кулачковые токарные патроны

Кулачковые патроны предназначены для зажима заготовок цилиндрической, прямоугольной и фасонных форм. Закрепляются на шпинделе с помощью фланцев или напрямую.
По количеству кулачков бывают:

двухкулачковыми;
трехкулачковыми;
четырехкулачковыми.

Устанавливаются на различные типы токарных станков: токарно-винторезные, револьверные, карусельные и т.п., а также делительные головки и другие приспособления.

Токарные патроны. Разновидности, особенности выбора и эксплуатации

Токарные патроны – еще их называют зажимными устройствами, предназначаются для установки на передний конец шпинделя токарных станков. Конструкция токарного патрона обеспечивает большое усилие зажима обрабатываемой детали, обеспечивает точность центрования и перпендикулярность поверхностей оси обработки.

Отечественные и зарубежные производители изготавливают патроны для токарных станков из прочного чугуна или на базе закаленного корпуса из стали, они включают в себя комплект закаленных кулачков.

Разновидности

Чтобы расточить кулачки токарного патрона необходимо подобрать оптимальный способ для конкретной разновидности. Выпускают несколько типов кулачков, каждый из которых имеет конструктивные особенности.

Прямые

Этот вид кулачком предназначен для зажима заготовки с валом, с внешней стороны и для заготовки с отверстием – с внутренней. Непосредственно кулачки расположены сверху и захватывают деталь.

Обратные

Необходимы для зажима заготовки с внешней стороны. Используется для обработки полых болванок, чтобы было за что зацепится.

Накладные

Это составной вариант патрона, который сделан из цветного металла или нержавеющей стали. Применяется при работе с масштабными проектами. Такая вариация применяется при работе с заготовками большого диаметра при этом неважно, длинные они или короткие.

Сборные

Кулачок из металла в таком типе крепится на рейку из стали. Сталь применяется легированная, а зубья кулачков шлифуют, подвергают закалке и цементации.

Применение фитингов

Фитинги применяются при:

соединении прямых участков трубопроводов, ответвлений одного или разных диаметров;
создании разветвлений при помощи тройников, гребёнок с переходом на внутренние большие или меньшие внешние резьбы;
для прохождения поворотов трубопроводных участков;

Они незаменимы в трубопроводах подачи горячей или холодной воды, обвязки отопительных приборов и котлов.

Достоинства

Фитинги обладают такими достоинствами:

несложные в монтаже;
долговечные;
не требуют специальных монтажных инструментов.

Недостатки

Некоторые виды соединений, такие как пресс-фитинги, требуют специального оборудования. Места соединений требуют постоянного контроля на течь. Их нельзя вмуровывать в стены, применять при устройстве тёплых полов.

Пример самодельного токарного станка с чертежами

Рассмотрим подробнее один из рабочих вариантов собранного собственными силами токарного станка, довольно высокое качество которого по праву заслуживает самого пристального внимания. Автор данной самоделки даже не поскупился на чертежи, по которым данное устройство и было успешно изготовлено.

Конечно, далеко не всем требуется настолько основательный подход к делу, зачастую для домашних нужд строятся более простые конструкции, но в качестве донора для хороших идей данный станок подходит как нельзя лучше.

Токарный станок, сделанный своими руками

О классификации

Любой токарный патрон можно отнести к одной из двух групп: он или цанговый, или кулачковый. Первые производятся с не/выдвижной или втягиваемой втулкой, которая закрепляет деталь в требуемом положении. Вторые делают с несколькими подвижными сегментами, которые называются кулачками. Благодаря им и осуществляется фиксация деталей. Кулачки могут быть использованы в большом количестве операций. Они могут отличаться между собой назначением и особенностями конструкции. Если говорить о классификации, то патрон токарный может быть отнесен к определенной группе зависимо от одного из показателей:

Количество кулачков. Варьируется от двух до шести.
Особенности крепления. Располагается на внутренней или внешней поверхности.
Специфика исполнения. Цельные, накладные или сборные кулачки.
Используемый привод. Может быть механический или ручной.

Все это влияет на особенности использования и предназначенность для определенных функций.

Виды токарных патронов в зависимости от механизма фиксации

От правильности выбора вида токарного патрона соответствующим механизмом фиксации зависит уровень радиальных биений, скорость переналадки, возможность использования в единичном и крупносерийном производстве. Основные из наиболее часто применяемых типов станков:

Цанговые

Эта разновидность крепежей собой представляет втулку с осевыми прорезями, в которых находятся лепестки-фиксаторы.

С конструктивной точки зрения этот тип патронов включает в себя подающую цангу с лепестками и втулкой.

Цанговые модели используются для следующих целей:

заточка фрез и сверл;
обработка прутьев из металла;
закрепление заготовок.

Однако, они имеют и свои недостатки, к которых можно отнести сравнительно небольшие диаметры заготовок.

В том случае, если патрон цангового типа не подходит для обработки той или иной заготовки, то придется воспользоваться специальными вкладышами-выравнивателями.

Рычажные

До недавней поры эта разновидность считалась самой популярной. Принцип их действия базируется на перемещении зажимных кулачков с помощью смещения специального рычага. Стоит также отметить, что для более точной настройки конструкция оснащена гидравлическим приводом.

Однако, подбор положения детали — это крайне непростой процесс. Это в особенности заметно, когда требуется произвести нестандартную обработку, используя патрон кулачковый.

А также при работе иногда наблюдается несущественный люфт заготовки при вращении. Потому фиксаторы рычажного типа используются преимущественно для целей черновой обработки.

Клиновые

Этот вариант — усовершенствованная версия рычажной разновидности изделия. Большая точность тут достигается благодаря тому, что каждый отдельно взятый кулачок оснащен собственным механическим или пневматическим приводом.

Эти конструкции используются для осуществления точной токарной обработки. Достоинством клиновых токарных патронов считается возможность перемещения центральной части детали относительно вращающейся оси. Из этого можно сделать вывод, что с их помощью можно делать даже сложные детали.

Эти детали характеризуются следующими особенностями:

Трудоемкая настройка;
Высокий уровень точности настраиваемых характеристик, несущественная погрешность в процессе обработки;
Надежная фиксация, которая достигается благодаря грамотному распределению давлений на кулачках.

Для оборудования с ЧПУ крайне важна возможность оперативного изменения настроек. Потому в таких станках применяются особые патроны, которые подключаются непосредственно к управляющему блоку.

Важно и то, что к материалам, из которых делаются патроны клинового типа, предъявляются специфические требования. В большинстве случаев процесс обработки подразумевает применение высоких оборотов, потому качества устройства-фиксатора должны оставаться неизменными.

Двухкулачковые патроны

Патроны этого типа имеют достаточно простое строение. Они могут быть ручными с двухзаходным винтом или с механическим приводом. В ручных устройствах винт располагается либо среди кулачков, либо сбоку.

Главный недостаток двухкулачковых патронов — при перекосе кулачков в направляющих из-за боковых зазоров происходит смещение центра заготовки. Поэтому направляющие тщательно шлифуют, а кулачки подгоняют под них с минимальным зазором.

Подробнее про кулачковые патроны

Давайте пройдемся по самым популярным вариантам:

Самоцентрирующиеся двухкулачковые патроны. Этот вариант используется для того, чтобы крепить сложные фасонные детали, нецилиндрические и несимметрические заготовки. Токарные кулачковые патроны этого типа отличаются способность фиксирования необработанных поверхностей в губках, обеспечивая при этом достаточное сцепление. Это изделие изготавливается из стали и подвергается термообработке подвижных частей. Благодаря чему получаются прочные и износостойкие патроны. Среди недостатков следует упомянуть тот факт, что присутствует высокий риск нарушения центрирования. Это связано с широким зазором между направляющими.
Трехкулачковый токарный патрон. Наиболее распространенный вариант. Его можно встретить в домашних мастерских, промышленных производствах, сборочных цехах и гаражах. Обычно сопровождается тяговым приводом. Его присутствие позволяет сократить количество времени, необходимого для фиксации, примерно на 30-80 %. Такая оптимизация позволяет ускорить процесс работы. Это особенно важно в тех случаях, когда есть большая загрузка. Например, подобное есть на серийных станках. Наличие механизированного привода позволяет получить еще одно немаловажное преимущество, а именно – постоянство зажимного усилия. Благодаря этому деталь не вылетает и не перекашивается при любых оборотах.
Четырекулачковые токарные патроны. Они используются в тех случаях, когда необходимо обработать несимметрические заготовки при условии, что отверстия для расточки находятся по разным осям или нужно заточить вне центра круглую деталь.

ГОСТы на кулачковые патроны

Скачать ГОСТ 14903-69 «Патроны самоцентрирующие двухкулачковые»

Скачать ГОСТ 24351-80 «Патроны самоцентрирующие трех- и двухкулачковые клиновые и рычажно-клиновые»

Скачать ГОСТ 2675-80 «Патроны самоцентрирующие трехкулачковые»

Скачать ГОСТ 3890-82 «Патроны четырехкулачковые с независимым перемещением кулачков»

источник

Сообщества › Станки и Станочные Работы › Блог › Расскажите про патрон к токарному станку.

Нигде не могу найти инфу, про то как правильно определить, где и как должны стоять кулачки в патроне. У меня патрон 3 кулачковый. Как понять где находится нулевой сухарь? Как должны располагатся кулачки относительно нулевого сухарика. Есть ли какое отличее в сухарях? Почему его называют нулевым?

На моём патроне есть выбитые на патроне диаметры, над ними расположен сухарь. Правильно ли я понял, что он будет нулевым и под ним будет первый кулачёк. Как-то визуально можно понять, что сухарь нулевой и где он должен стоять в патроне?

С кулачками боле менее разобрался, а вот про сухарьи ничего не нашёл. Крупные цифры я сам уже набил, а остальные были.

Смотрите также

Комментарии 26

1м95))

( 1 оценка, среднее 5 из 5 )

Планшайба для токарного патрона: назначение, описание, виды

Назначение детали

Общее описание и конструкция

Виды планшайб

Планшайба с Т-образными пазами

Планшайба со сквозными пазами

Планшайба с отверстиями

Поводковые планшайбы

Планшайбы с угольниками

Универсальные и специальные планшайбы

Изготовление приспособлений

Разновидности токарных патронов, особенности выбора и их эксплуатации

В производстве заготовок в любых сферах промышленности применяются токарные станки для обработки металла, древесины и других материалов. Важнейшим элементом оснастки такого устройства является токарный патрон — специальное приспособление для зажима и крепления в станке обрабатываемой детали или режущего элемента. Многообразие видов, размеров, конструкций токарных патронов позволяет повысить функциональность оборудования и обрабатывать сложнопрофильные детали. Разобраться с типами и определиться, какой токарный патрон лучше, мы поможем в данной статье.

Конструкция и крепление зажимных устройств

Зажимные элементы токарного станка выполнены из высокопрочного чугуна или стали. Отменные технические характеристики токарных патронов и повышенная их прочность позволяют использовать данные элементы при нагрузках со значительными поверхностными и истирающими воздействиями на поверхность во время работы.

Крепление токарного патрона к шпинделю выполняется в передней части. За счет продуманной конструкции патрона, большого усилия зажима на деталь, которая обрабатывается, — улучшается точное центрование и перпендикулярное соотношение осей обработки. Диаметры патронов и варианты установки — стандартизуются нормами. Процесс монтажа предусматривает использование шпиндельных фланцев и планшайб. Планшайбы с отверстиями, позволяющими натяжным болтам и центрирующим выступам регулировать точность установки.

Виды токарных патронов

Разновидности патронов для токарных станков:

Механические. Более распространенный вид делится на: кулачковые, поводковые и цанговые. Более детально о кулачковом классе поговорим далее в статье.
Механизированные (пневматические, гидравлические, электрические) — служат для автоматизации зажимных и разжимных процессов с установленным усилием.

Внешний диаметр может быть от 80 до 1 000 мм. Более востребованы зажимные элементы диаметром 80-400 мм.

Крепление токарных патронов

Существует несколько классификаций конструкций патронов по способу фиксации детали:

Кулачковые патроны. Конструкция состоит из нескольких подвижных деталей для фиксации. Бывают: 2-, 3-, 4-кулачковыми, мембранными, рычажными и др.
Цанговые патроны. Конструкция состоит из втягиваемой, выдвижной или неподвижной цанги, которая и выполняет фиксацию детали. Бывают: зажимными (для поворотного крепления обработанных деталей) и подающими (для холоднотянутых заготовок).

Рассмотрим подробнее кулачковые токарные патроны.

Кулачки делятся на:

Прямые — фиксируют заготовку в верхней части по внешней поверхности.
Обратные — фиксируют полую деталь изнутри.

Двухкулачковые самоцентрирующиеся патроны

Устанавливаются для мелких заготовок с несимметричными параметрами, например: арматуры, поковок.

Зажимы отличаются простым строением. Бывают механические и ручные.

Но у данных патронов есть существенный недостаток — если произошел перекос кулачков, то смещается центр заготовки из-за образовавшихся боковых зазоров. Для предотвращения таких случаев необходимо тщательно шлифовать обрабатываемую деталь, а кулачки с высокой точностью подгонять, исключая зазоры.

Трехкулачковые самоцентрирующиеся патроны

Востребованность объясняется быстротой крепления, что актуально в производстве мелких элементов (круглых и шестигранных), где замена обрабатываемых деталей выполняется часто.

Также использование данного вида зажимного элемента экономит время на переналадке при установке заготовки с другими размерами.

Трехкулачковый патрон представляет собой конструкцию из массивной планшайбы с прорезанными радиальными пазами, в которых двигаются три кулачка. Они перемещаются зубчатой передачей конического типа, находящейся внутри. Одно из колей можно приводить в действие ключом за счет торцевой резьбы (спирали Архимеда). Вращая эту спираль, можно переместить все кулачки.

Четырехкулачковые патроны

В данном зажимном устройстве кулачки независимы. Необходимо дополнительное центрирование обрабатываемой детали, что отнимает время.

Простой зажим представляет собой планшайбу из чугуна со скрепленными болтами кулачками.

Патроны с Т-образными пазами отличаются массивностью и монтируются в крупные токарные установки. Кулачки перемещаются винтами.

4-кулачковые патроны применяются для крепежа асимметричных деталей прямоугольной формы или прутков с квадратным сечением.

Выбор токарного патрона

Верным вариантом будет покупка оснастки, которая предназначена для конкретных моделей токарных станков. Таким образом Вы точно получите совпадение размера и конфигурации. Количество кулачков влияет на качество обработки заготовки. 2-кулачковых достаточно для обычного удержания фасонной отливки, 3-кулачковых — для симметричных деталей, 4-кулачковые — для несимметричных элементов с прямоугольным или квадратным профилем.

Интернет-магазин «Кобальт +» предлагает широкий выбор разновидностей крепежных элементов для станков по дереву и металлу. Купить токарные патроны можно с различным количеством кулачков для различных обрабатываемых заготовок. Мы гарантируем: доступные цены, неизменно высокое качество и удобный сервис!

Кулачки для токарных патронов

Зажимные патроны обеспечивают прочное крепление заготовки на шпинделе станка при металлообработке. Детали фиксируются с помощью специальных кулачков, количество которых может варьироваться от 2 до 6. В зависимости от назначения их применяют для наружного и внутреннего закрепления деталей.

Кулачки к токарным патронам крепятся различными способами. Они могут соединяться с фланцевым концом шпинделя или крепиться непосредственно на шпиндель. Для их установки используют также переходные фланцы. В зависимости от способа крепления, кулачки при фиксации детали перемещаются одновременно или независимо друг от друга. При их равномерном смещении к центру патрона достигается точная центровка обрабатываемой заготовки.

На токарных станках в качестве фиксирующего механизма используются патроны с 2–4 кулачками. Их одновременное перемещение осуществляется посредством ручного или механизированного привода. К самоцентрирующим видам относят двух- и трехкулачковые патроны. Они размещаются на диске и равномерно сдвигаются к центру при его вращении. Это движение преобразуется в поступательное с помощью винтового или реечного привода.

Двухкулачковые механизмы оптимальны для работы с небольшими заготовками, не требующими высокой точности центрирования. Токарный патрон с тремя кулачками подходит для обработки деталей и прутков с круглым или шестигранным поперечным сечением. К его преимуществам относят:

быстрое крепление детали;
прочную фиксацию;
наличие точной самоцентровки.

Четырехкулачковые механизмы оснащаются независимыми элементами крепления. Каждый кулачок перемещается самостоятельно, благодаря чему несимметричную деталь можно закрепить в нужном положении, ориентируясь при этом не на ось вращения, а на поверхность заготовки.

Токарные патроны комплектуются прямыми и обратными кулачками. В первом случае с их помощью зажимают детали с небольшим диаметром или фиксируют для разжима заготовки с отверстиями. Обратные кулачки используются для работы с изделиями, имеющими большую площадь поперечного сечения.

Сборные кулачки состоят из рейки и сменной зажимной части, соединенных разъемным резьбовым креплением. Универсальную зажимную часть можно использовать и как прямой, и как обратный кулачок.

В комплект патрона чаще всего входят кулачки из закаленного металла. Такие элементы имеют длительный срок службы, но могут оставлять следы на поверхности деталей при чистовой обработке. В этом случае применяют сборные кулачки с мягкой сменной частью.

Еще по теме:

Фирменные токарные патроны по доступной цене от ООО «СовИнструментСервис»

Правила выбора токарного патрона | Наука и технология

Очень часто покупая станок токарный или ЧПУ, вы обнаруживаете, что входящий в комплект патрон токарный не так надежен, как это хотелось бы.

Поэтому второй важной закупкой является приобретение качественного «расходника». Но, может быть, вы просто не можете идентифицировать старый патрон? Тогда предлагаем вам получить основные параметры выбора.

Итак, определитесь с тем, какой способ крепления токарного патрона на вашем станке. Т.е. вы монтируете патроны токарные на шпиндель при помощи специального переходного фланца. Так же монтаж может производиться непосредственно на шпиндель. В более старых моделях станков патроны Польша устанавливаются на фланцевый конец шпинделя. В продаже встречаются и такие «расходники», которые следует монтировать при помощи резьбы на место.

Следующим условием для покупки патронов является характеристика шпинделя. Как правило, для этого продавец уточняет условный размер конца (согласно ГОСТам) при монтаже с помощью фланца, или же узнает условный размер соединительного конуса, диаметр присоединительного пояска его. Без данных параметров невозможно правильно подобрать патрон токарный.

Немаловажным является и количество кулачков в металлоизделии. Как правило, их насчитывают 2…4 и 6. Стоимость на патроны польша Bison-Bial так же зависит и от типа кулачков. Ведь они могут быть как накладными, так и составными. Для различных работ и долговечности использования металлоизделия кулачки выбираются по твердости (мягкие, твердые).

При покупке патрона следует уделить внимание и кулачкам, которые имеют различные способы фиксации заготовок. К тому же следует знать, что кулачки выпускаются как с независимым перемещением, так и самоцентрирующиеся. Более современные и дорогостоящие модели патронов токарного типа оснащаются встроенным пневмоприводном. Он надежно фиксирует заготовки. Очень часто подобные виды «расходников» монтируют на станках для обработки трубных заготовок (большого диаметра).

Помимо столь специфических характеристик, вам следует знать наружный диаметр, высоту самого патрона, высоту от края до основного кулачка, тип ход кулачка и штока. Не лишним будет указать продавцу суммарную силу зажима в кулачках и максимальную частоту вращения. Эти данные можно отыскать в техническом паспорте станка. Иногда там же указывается и маркировка используемого токарного патрона.

Все характеристики необходимо запомнить. Ведь патрон токарный – быстроизнашиваемая деталь во всей конструкции станка.

Таблица идентификации носовой части шпинделя токарного станка

Просмотрите схемы ниже, чтобы определить тип вершины шпинделя. Проанализируйте соответствующую таблицу и сделайте необходимые измерения. Выберите размер вершины шпинделя для вашего патрона или переходной пластины.

Тип D – Camlock

Штифты Camlock изготавливаются с вырезом D-образной формы на корпусе. Они используются для крепления патрона к шпинделю токарного станка.

Патроны и переходные пластины с D1-3 на D1-4 имеют 3 кулачковых штифта.
Патроны и переходные пластины от D1-5 до D1-15 имеют 6 кулачковых штифтов.

Чтобы установить патрон, оператор токарного станка вставляет кулачковые штифты патрона в шпиндель токарного станка и, используя гаечный ключ для вращения кулачка внутри шпинделя, оператор втягивает кулачковые штифты внутрь, чтобы плотно прижать патрон к шпинделю.

Размер носа шпинделя	A	B	C	D	E	F
D1-3	92	53.983	11	32	3×15.1	70,6
Д1-4	117	63,521	11	34	3×16,7	82,6
Д1-5	146	82,573	13	38	6×19,8	104,8
D1-6	181	106. 385	14	45	6×23	133,4
Д1-8	225	139,731	16	50	6×26,2	171,4
Д1-11	298	196,883	18	60	6×31	235
Д1-15	403	285.791	19	70	6×35,7	330,2
D1-20	546	412,795	21	82	6×42,1	463,6

Тип A1 – короткий конус

Резьбовые отверстия на внешней окружности болтов и резьбовые отверстия на внутренней окружности болтов.

Размер носа шпинделя	A	B	C	D	E1	F1	E2	F2
A1-5	133.4	82,575	14,288	22,2	11×7 / 16-14 UNC	104,8	8×7 / 16-14 UNC	61,9
A1-6	165,1	106,390	15,875	25,4	11×1 / 2-13 UNC	133,4	8×1 / 2-13 UNC	82,6
A1-8	209.5	139,735	17,462	28,6	11×5 / 8-11 UNC	171,4	8×5 / 8-11 UNC	111,1
A1-11	279,4	196,885	19,05	34,9	11×3 / 4-10 UNC	235	8×3 / 4-10 UNC	165,1
A1-15	381	285.8	20,638	41,3	12×7 / 8-9 UNC	330,2	11×7 / 8-9 UNC	247,6
A1-20	520	412,8	22,225	47,6	12×1-8 UNC	463,6	11×1-8 UNC	368,3

Тип A2 – короткий конус

Отверстия с резьбой на внешней окружности для болтов, без отверстий на внутренней окружности для болтов.

Размер носа шпинделя	A	B	C	D	E1	F1
A2-3	92,1	53,985	11,1	15,9	3×7 / 16-14 UNC	70,66
A2-4	108	63,525	11,1	19	11×7 / 16-14 UNC	82.55
A2-5	133,4	82,575	12,7	22,2	11×7 / 16-14 UNC	104,8
A2-6	165,1	106,390	14,3	25,4	11×1 / 2-13 UNC	133,4
A2-8	209,5	139,735	15.9	28,6	11×5 / 8-11 UNC	171,4
A2-11	279,4	196,885	17,5	34,9	11×3 / 4-10 UNC	235
A2-15	381	285,8	19	41,3	12×7 / 8-9 UNC	330,2
A2-20	520	412.8	20,6	47,6	12×1-8 UNC	463,6

Тип L – длинный конус

Для центрирования и фиксации фитингов, ключ для точной фиксации и фиксирующая гайка с фланцем.

Размер носа шпинделя	A	B	C	D	Шпонка привода
L00	69.850	3 3 / 4-6 UNS	50,800	14,288	9,525×38,1
L0	82,550	4 1-2 / -6	60,325	15,875	9,525×44,45
L1	104,775	6-6 UNS	73.025	19.050	15,875×60,32
L2	133.350	7 3 / 4-5 UNS	85,725	25 400	19.05×73.02
L3	165.100	10 3 / 8-4 UNS	94,425	28,575	25,4×82,55

Резьбовой

A	B	C	D	E	F
M 20	21	30	6.3	10	20
М 24	25	36	8	12	24
М 33	34	50	9	14	30
M 39	40	56	10	16	35
М 45	46	67	11	18	40
M 52	55	80	12	20	45
М 60	62	90	14	22	50
M 76×6	78	112	16	30	63
M 105×6	106	150	20	40	80

Tmx 8 “3-кулачковый токарный станок с ЧПУ A2-6 Mount Chuck-Kitagawa Style

1 шт.Toolmex-Tmx Совершенно новый 8-дюймовый, большой сквозной отверстие A2-6, 3-кулачковый патрон с прямым креплением, механический токарный патрон

3-кулачковый токарный патрон с большим отверстием, крепление A2

Корпус из высококачественной легированной стали обеспечивает более высокие скорости
Резко увеличенное динамическое усилие захвата значительно повышает эффективность и безопасность работы.
Сменный верхний инструмент с шагом зубьев губок 1,5 мм x 60 °
Компактный и легкий, что обеспечивает повышенную эффективность.
Прямой монтаж для соответствия ASA B5.9 Шпиндель типа A
Высокая точность и долговечность достигаются благодаря улучшенной системе смазки.
Термообработанная легированная сталь позволяет этому патрону достичь высокой прочности.

Компания Toolmex сделала наши зажимные патроны для стальных и полустальных ручных токарных патронов . Будь то спиральные, независимые, масляные, электрические или цанговые, эти патроны заменяют конкурентов без ущерба для качества. Приобретая патроны у Toolmex, вы можете быть уверены, что покупаете лучшие патроны, доступные на рынке, с командой экспертов, обученных обеспечивать бескомпромиссное обслуживание.

Ценность наших патронов заключается в мастерстве и качестве, присущем производственному процессу. Все патроны производятся в соответствии с международными спецификациями, что обеспечивает простоту обслуживания как стальных, так и полустальных вариантов. Патроны проходят испытания на заводе, а затем снова в лаборатории контроля качества Toolmex и у избранных клиентов. Вы можете быть уверены, что получаете лучшие в мире патроны от Toolmex.

Мы предлагаем самый большой в мире выбор продуктов для прямого монтажа и самый большой запас задних панелей для большинства шпинделей, поэтому установка еще никогда не была такой простой.Компания Toolmex признана и ценится во всей отрасли за свой опыт работы с инструментами и превосходную продукцию. Все детали производятся и собираются на одних и тех же заводах, что обеспечивает постоянную повторяемость материалов и качества изготовления. Запасные части и варианты кулачков легко доступны, что исключает чрезмерное время простоя для модернизации новой продукции и стандартного обслуживания

Большой токарный станок с тормозом 3-кулачковый QUICK CHUCK Basic Hubless Mounting Kit

Описание продукта

Большой базовый 3-х кулачковый патрон без ступенчатого крепления для барабанов и роторов.Работает на любом токарном станке с оправкой 1 дюйм.

Включает:
Патрон с большими кулачками, отверстия 3,63 – 5,75 дюйма.
Большая опорная пластина (7,25 дюйма)
Шпонка

Хороший выбор, если вам нужен только патрон для БОЛЬШИХ барабанов и роторов БЕЗ СТУПЕНИ
Лучшее центрирование – Работает как ПАТРОН ДЛЯ ТОКАРНОГО СТАНКА, правильно центрируя барабан или ротор на токарном станке.
Universal – Может обрабатывать центральные отверстия от 3,63 до 5,75 дюйма. Подходит для всех токарных станков с оправкой 1 дюйм. Устраняет необходимость в чашках, конусах и пружинах.
Лучшие результаты – надежно зажимает и передает массу адаптера на ротор или барабан. Помогает гасить вибрацию и дребезжание; особенно на «составных» роторах.

Обмены OEM / Aftermarket: 3JLCB, 70048.

Рекомендации по набору зажимных патронов с 3 кулачками (легковые и легкие грузовые автомобили) Если хотите …	Рекомендуемый комплект	и эти опции
Каждое приложение как можно быстрее.	3JDCS	70047 и 70054
Любое применение, но не прочь поменять челюсти.	3JCS	70047 и 70054
Большинство приложений максимально быстро, но не Toyota Tundra.	3JDCS
Большинство приложений, но не возражайте против изменения челюстей. Не Тойота Тундра.	3JCS
Только большие приложения, включая Toyota Tundra.	70048	70054
Только большие приложения, но не Toyota Tundra.	70048
Только для небольших приложений.	70040

Токарные центры 9×20, сверлильные патроны, оправки и принадлежности

9×20 Центры, Патроны для сверл, оправки & Принадлежности
Последнее обновление Среда, 29 сентября 2021 г., 05:52:19 Горный часовой пояс США

ДОМ

Центры, Патрон задней бабки, Следовать Отдыхать,
Люнет, Лицевая панель, Собаки, Держатели концевых фрез
Патроны для сверл, Беседки, Держатель плавающей развертки,
Держатели для метчиков, Держатели штампов, Турель, Клинья

Центры

Сверху вниз: Skoda (Чехия) MT2 вживую Центр
, мертвая точка MT2 и Мертвая точка MT3.
центры меньшего размера предназначены для задней бабки и
г. больший центр предназначен для токарный станок шпиндель.

ЧПУ с тройным подшипником высокой точности (+/- 0,0001 “) Живой центр
с удлиненным наконечником из термообработанной инструментальной стали (США).

Конус	OD	Хвостовик Длина	OAL	Корпус Длина	Точка Длина	Точка Диаметр	Расширенный Диаметр острия	Нагрузка Рейтинг
MT2	1-3 / 4 “	2-13 / 16 “	6-1 / 4 “	1-11 / 16 “	1-3 / 4 “	7/8 “	3/8 “	1110 фунтов

МТ2 живой центр с несколько
сменных наконечников (Тайвань).
Диапазон размеров «бычий нос»: от 1/2 до 1,2 дюйма.
Цилиндры ID. Отлично подходит для трубок.

Правильная глубина центрирующего сверла до
, соответствующая центру задней бабки токарного станка.

Добавьте каплю смазки в мертвую точку
баллов. Также см сверла Раздел.

MT2 живой центр бык нос.
Диапазон рассчитан на Цилиндры с внутренним диаметром от 1/2 “до 2-1 / 2”.

Патрон задней бабки

Патрон сверла 1-13 мм, установленный по центру
подшипник и Оправка MT2 для использования в задней бабке.

Он вращается вместе с деталью, как живой центр.
Поддерживает работы малого диаметра, где
живой центр не практично.
Может также использоваться для ротационная протяжная резка.

Использование шестигранного наконечника и центрирующего патрона для фиксации
а очень короткий болт, удерживаемый в цанге на 30 об / мин.

Нажмите на связанные эскизы #ad

Следуй за отдыхом

Подставка длинная, тонкая детали из
изгибаются под давлением резания.
Прикручивается к каретке.
Вместимость 1/4 ” до 1-1 / 8 дюйма.

Эта деталь показана только в иллюстративных целях.

Вырежьте карманы на каждом наконечнике с 5/16 ” Концевая фреза для удерживания закрытого радиального шарикоподшипника
3/8 дюйма, толщиной 0,1555 дюйма и внутренним диаметром 1/8 дюйма.
Ось представляет собой установочный штифт с запрессовкой (на ступицу подшипника).
Радиус заостренный кончики пальцев в первую очередь.

Люнет

Используйте люнет для удерживайте / обрабатывайте конец детали.
Прикручивается к рельсам станины токарного станка. Емкость: 1/4 дюйма x 1-7 / 8 дюйма.
Подшипники впоследствии использовались на наконечниках нижних трение, на
более высокое давление захвата и повышенная точность.

Эта деталь показана только в иллюстративных целях.
А Шток 1/2 дюйма удерживается в шпинделе токарного станка.
Перед установкой подшипников,
обратите внимание на то, как пальцы повредили поверхность детали.

Изменено с роликов на запрессовать (в ступицу подшипника)
установочных штифтов 1/8 “.Отверстия были расширены с высокой точностью.
Эти подшипники также были спроектированы таким образом, чтобы выдерживать нерадиальные осевые силы.

Произведена аналогичная модификация
для Taig Micro токарный станок устойчивый отдых.

Деликатный пластик, устойчивый без царапин.

Нажмите на связанные эскизы #ad

Лицевая панель

Jet OEM-адаптер установлен, а центр
MT3 вставлен в шпиндель.

Собаки

Собаки разных типов и размеров, которых используют с лицевой пластиной для
рукоятка и вращать обрабатываемую заготовку между центрами.
Вверху: сужающийся центр с выступом
являются аксессуарами для разделительная голова.

Подставка деревянная для собачек токарного станка.

Нажмите на связанные эскизы #ad

Принадлежности в держателе из красного дуба: цанговый патрон MT3 / ER40,
живой центр с бычьим носом, держатели концевых фрез MT3, оправки, Сверлильный патрон
, адаптер для принадлежностей MT3 / Taig, адаптер с MT3 на MT2,
живых центров для дерево, мертвые точки, держатели штампов.
Держатели деревянные вытягивать влагу вдали от металлических частей
, но композитная древесина может вызвать ржавчину.

Держатели концевых фрез

Держатели MT2 для 3/8 дюйма и 1/2 ” хвостовик концевые фрезы.
Для использования концевых фрез или Сверла Silver & Deming
с хвостовиком 1/2 “в задней бабке.

Использование фрезы по центру концевая фреза
, которая делает плоскодонную отверстие.

А Сверло Silver & Deming, режущее 63/64 дюйма
отверстие в латуни перед скучно до 1.000 “ID.

Патроны для сверл

Высокая сила захвата с использованием зажима Якоба шариковый подшипник
Super Chuck (0 ~ 1/2 “или 0 ~ 13мм) с оправкой МТ2.
Показано с 1/2 ” короткое сверло из быстрорежущей стали.
См. Дополнительную информацию о Сверлильные патроны.

от 1/64 дюйма до 3/4 дюйма сверлильный патрон с призматической шпонкой и оправкой JT3-1 / 2 “.
Этот большой патрон имеет диаметр 2,95 дюйма диаметр (Тайвань).

Беседка 1/2 ” позволяет устанавливать
различными способами, включая держатель концевой фрезы 1/2 “-MT2.
Доступны другие конусы (например, JT3-MT2 или JT3-R8)
, но это требует удаления и переустановите шаги.

Большой патрон показана развертка
на 3/4 дюйма с хвостовиком 5/8 дюйма на токарном станке 9×20 задняя бабка.

Патрон с оправкой MT2.

3JT-MT2 оправка для токарного станка 9×10 Jet.

Патрон установлен на стане РФ-25 удерживает короткоствольное сверло 1/2 “; оправку 3JT-1/2”.

Никогда не используйте патрон с конусным креплением без дышла
, если на него воздействуют боковые силы. применяемый.
Боковые силы могут привести к расшатыванию патрона с конусным креплением.
спин-офф на опасно высокие скорости, вызывающие травмы.

3JT-MT2 оправка для 17-дюймового сверлильного станка.

Сверлильные патроны с оправкой JT3-MT2 для любого Сверлильный станок
или установка задней бабки токарного станка.

Нажмите на связанные эскизы #ad

Сравнение размеров нескольких патронов.

Набор штифтовых патронов (# 406-C) с тремя размеры цанги (Индия).

РАЗМЕРЫ КОМПЛЕКТА ПАТРОНОВ
КОЛЛЕТ	РАЗМЕР (дюймы)	РАЗМЕР (мм)
1	0 ~ 1/32	0 ~ 0,8
2	1/32 ~ 1/16	0,8 ~ 1,6
3	1/16 ~ 3/32	1.6 ~ 2,4
ХВОСТОВИК	1/4 х 1	6,4 х 25,4

Показан патрон с цельным твердосплавным патроном 2 мм, 4FL,
с центрирующей режущей кромкой. концевая фреза.

Маленький 0 ~ 1/4 дюйма (0 ~ 6,5 мм) Jacobs industrial
дрель чак на резьбовой оправке МТ2.
Стержень должен быть отшлифован от оправки в
, чтобы получить полный ход задней бабки. диапазон.
Импортный патрон без ключа (вверху) не может
принимает тяжелые грузы e.грамм., бурение долотом 1 “.

Бесключевой сверлильный патрон 0 ~ 1/2 дюйма на На оправке JT33 / MT2 имеется
отверстий для затяжки с гаечный ключ.
Этот тайваньский производитель Keyless имеет высшее
качественных материалов и сложен тяжелее.

Тринадцать сверлильных патронов различных размеров и оправок в деревянной стойке.

Беседки

Слева направо: JT0 до 1/2 “, 3 / 8-24 в MT2, из JT2 в MT2,
JT33 до 5/8 дюйма, JT3 до 1/2 дюйма, JT3 до 5/8 “, JT3 – MT2,
JT3 – MT3, адаптер MT3 – MT2, 3 / 4-16 – MT3.
JT обозначает конус Иакова и MT. а Конус Морса.
Все оправки закалены и отшлифованы.
Я стачу хвост, если он мешает, например, в задней бабке Jet.

ВНИМАНИЕ: Конические оправки (пресс-посадка) не могут
выдерживает боковые силы, если не удерживается дышлом.
Эти крепления предназначены только для буровых работ.
На фрезерных и токарных станках используются тяговые стержни для надежного удержания конических оправок на месте.
Обычные сверлильные станки с конической оправкой не подходят для фрезерных операций
.Боковые силы могут ослабить зажимной патрон
держит резак и падает, крутится на опасно высокие скорости.
Добавление стола X-Y к сверлильному станку для использования в качестве фрезы не рекомендуется.

Расширение с MT2 на MT2.

Коническая закрепительная втулка с MT3 на MT2.

Нажмите на связанные эскизы #ad

Держатель плавающей развертки

Плавающий держатели позволяют развертке камеры
самоустанавливаться с бочка.Плавающий часть
держателя имеет прецизионно отточенное отверстие, которое подходит для патронника
развертки с хвостовиками 7/16 дюйма.
1/4 ” в хвостовиках используется переходная втулка.
А установочный винт фиксирует инструмент в держателе (Климер).
Показаны 22 коротких развертки для черновой и чистовой обработки,
годных и непроходимых манометров, MT2, 1/2 ” & 3/8 ” хвостовики.

Держатели для метчиков

Ключ для метчиков меньшего размера.

Ключ для метчика большего размера.

Направляющая для микротрещин (вверху) имеет закаленный двусторонний наконечник.
Заостренный конец входит в конец гаечного ключа с просверленным отверстием и
чашеобразный конец захватывает / направляет конец хвостовика
сам кран. Оба имеют регулируемое натяжение пружины.
А Тайг подпружиненный В центре показан (внизу)
, который также хорошо работает как поворотный ключ.
Подпружиненная направляющая полуавтоматическая
регулируется как кран врезается глубже в отверстие.

Нажмите на связанный эскиз

Эта ручка для смесителя скользит на стальном стержне и ручке
диаметром 1 дюйм, которая не легко затянуть нажмите.
Длинная, точно подогнанная направляющая штанга дает
хорошая, жесткая опора & диапазон нажатия.

Держатели матрицы

1 “и 13/16” раунд алюминиевый держатель матрицы, который скользит по
стальному стержню 9/16 дюйма с адаптером MT2 для задняя бабка.
См. Справочник по машинам для правильного
основных диаметров для любого заданного резьбового стержня.

Рифленый корпус для удобного захвата и съемный Стальной стержень
может быть добавлен для больше рычагов.
Ручное использование без планки обеспечивает хороший контроль с низким крутящим моментом.
Контроль за нарезанием тонкой резьбы. части.

Нажмите на связанные эскизы #ad

Хомут слева удерживал конус вне задней бабки
так Для полной вставки пришлось удалить 2 мм.
Наконечник справа был слишком коротким, чтобы использовать подходящий инструмент.
выброс так 10-32 Установлен удлинитель винта.

Патроны для нарезания резьбы при нарезании детали
на токарном станке. В верхний держатель для матриц 1,5 дюйма.

Турель

Скорость револьвера задней бабки производство.
В этой башне используются прямые оправки 5/8 “.
Я режу и шлифую их до длина по мере необходимости.
Руководство по приспособлению для сверления револьверных метчиков.

Короткий 5/8 дюйма для JT33arbor (вырезано и притерты)
позволяет оставаться рядом с работой.
Патрон Rohm (Германия) высокого качества
(0,0035 “TIR) промышленный Чак.

Клинья

Используйте парные клинья Jacobs для
снимите патроны с их оправок.

Наборы клиньев бывают разных размеров
для соответствия Джейкоб сужается. #ad

Деревянные держатели инструментов помогут организовать многочисленные
токарный станок аксессуары в складские помещения с высокой плотностью размещения.
Композитная древесина (например, ДСП), содержащая смолу
, кажется, удерживает влагу и может вызвать ржавчину.
Массив дерева отводит влагу от металла
, тем самым снижая вероятность ржавчины.
у меня нет металл проблемы с ржавчиной когда используя
на любой из моих деревянных подставок.

ДОМ

Quick Chuck 70040 Тормозной токарный станок Адаптер Quick Chuck / Опорная пластина / ключ подходит для Ammco и т. Д.

Быстрый переходник патрона (со стандартной опорной пластиной и ключом)
Номер детали 70040

Quick Chuck (3-х кулачковый патрон, диаметр 5 дюймов) Деталь № 70042
Стандартная опорная пластина (диаметр 5 дюймов) Деталь № 70043
Гаечный ключ Деталь # 70044

(подходит для барабанов и роторов с отверстиями от 2-1 / 8 “до 3-3 / 4”)

Адаптер для быстрого зажима

Универсальный адаптер для токарного станка с тормозом
Уникальная самоцентрирующаяся конструкция Quick Chuck делает Quick Chuck самым простым, быстрым и прецизионным адаптером для тормозных токарных станков для обработки барабанов, роторов и композитных роторов без ступицы на любом 1-дюймовом токарном станке с оправкой и тормозом. проблемы с настройкой.Вес и масса быстросъемного патрона с опорной пластиной практически останавливают вибрацию и вибрацию.

Quick Chuck со всеми дополнительными принадлежностями позволяет обрабатывать барабаны и роторы с центрирующими отверстиями от 2-1 / 8 ”до 5-3 / 4” от компактных автомобилей до грузовиков весом 1 тонну.

Характеристики:

Устраняет проблемы биения и настройки благодаря своей функции самоцентрирования
Вес и масса быстросъемного патрона с опорной пластиной практически исключают дребезжание и вибрацию во всех областях применения без втулки, включая композитные барабаны и роторы
Подходит ко всем популярным 1-дюймовым токарным станкам с оправочным тормозом.
Исключает центрирующие конусы, зажимные чашки и композитные системы адаптеров.
Подходит для барабанов и роторов с центрирующими отверстиями от 2-1 / 8 до 5-3 / 4 дюйма от компактных автомобилей до грузовиков массой 1 тонна (с дополнительными принадлежностями)
На 75% меньше деталей означает меньшие затраты на техническое обслуживание и минимальные затраты на замену.
5-летняя ограниченная гарантия

Так же просто, как 1-2-3

Установите быстросъемный патрон на верхней стороне ротора или барабана
Наденьте опорную пластину и узел быстрого патрона на оправку
Добавьте проставки, оправочную гайку и затяните

Резьбошлифовальный станок токарно-фрезерный купить

Токарные станки Myford для продажи

Приводная пластина из чугуна / задняя пластина патрона для токарных станков MyfordM1M2M3M4.Также подходит для токарных станков Tyzack Zyto с диаметром 7/8 дюйма и шагом 9 тонн на дюйм. Диаметр 2,9 дюйма. Общая толщина 0,895 дюйма Диаметр резьбы 7/8 дюйма x шаг 9 тонн на дюйм. Запустить метчик диаметром 7/8 дюйма через

Получить цену

Обзор сверлильно-токарного станка Baileigh Mill

Мини-многофункциональный токарный станок / сверлильно-фрезерный станок Купить: 953,0 $. Оставшееся время: 23 дня 3 часа 38 минут 18 секунд Токарный станок – Роуленд Хайтс, США. Промышленный сверлильно-фрезерный станок Бейли MLD-1030 $ 2959,0.

Получить цену

Советы по покупке токарного станка

Токарный станок, который вы осматриваете, может быть оснащен, а может и не быть оснащен коробкой передач с быстрой заменой.Если редуктор не установлен, а токарный станок может нарезать винты, вы должны убедиться, что продавец поставляет с токарным станком комплект незакрепленных шестерен. Это позволит вам

Получить цену

G

01 февраля 2018 · Токарно-фрезерный станок Doosan. Здравствуйте, мне нужно запрограммировать фрезу для наружной осевой резьбы (см. Прилагаемый рисунок) с резьбой M10 x 1,5 длиной 19,5 мм. Я использую Doosan lynx 220lsy с управлением Fanuc Oi. Вот программа, которую я придумал до сих пор для фрезерования резьбы, не могли бы вы взглянуть, что вы думаете о фрезеровании резьбы

Получить цену

Оригинал Emco Unimat DB SL оправка для шлифовального круга

Оригинал Emco Unimat DB / SL оправка для шлифовального круга M12x1mm Резьба.Старый сток – очень хорошее состояние. Пожалуйста, посмотрите фотографии для получения более подробной информации и включенных предметов. Товары будут отправлены в течение 2 рабочих дней службой приоритетной почты USPS с номером отслеживания. Бесплатная доставка (США только ниже 48 штатов) для международных звонков

Получить цену

Требуются станки на продажу

ПРОДАНО: оригинальная шлифовальная каретка Schaublin, которая, как мне кажется, подходит для токарного станка Schaublin 70. 950 фунтов стерлингов PПодробные сведения и фотографии шлифовальных суппортов для токарных станков Schaublin для продажи здесь РАЗЫСКИВАЕТСЯ: настольное сверло Fobco Star в хорошем состоянии.Частный покупатель. Телефон: 07877-111192 Продам прецизионный токарный станок классический Lorch Модель Т – слесарный.

Получить цену

Новые и бывшие в употреблении шлифовальные станки

Новые и бывшие в употреблении шлифовальные станки. Шлифовальный станок, часто сокращаемый до шлифовального станка, – это станок, используемый для шлифования, который представляет собой тип обработки с использованием

. Узнать цену

Hardinge

Hardinge Inc. – ведущий международный поставщик передовых решений для резки металла. Мы предлагаем полный спектр высоконадежных токарно-фрезерных и шлифовальных станков с ЧПУ.Мы также предлагаем технологически продвинутую оснастку и оснастку для станков.

Получить цену

токарный станок первый инструмент

35,99 долларов США 41,99 долларов США Скидка 14% Red Arrow Реверсивный 3,5-дюймовый токарный патрон по дереву 1 дюйм x 8TPI Резьба для токарного станка по дереву Вспомогательные губки Токарный станок по дереву 73 отзыва COD 94,99 долларов США 113,99 долларов США 17% скидка YIHAOGD YH KA300 1 мкм TTL 70-970 мм Электронные линейные датчики шкалы Токарный станок Инструмент для 2/3 осевой решетки Фрезерный цифровой дисплей с ЧПУ Цифровой дисплей DRO 7 отзывов COD

Получить цену

8 лучших токарных станков по металлу на 2021 год [Руководство для покупателей]

Если вам нужен прочный миниатюрный токарный станок по металлу с превосходным дизайном, который может поместиться в довольно маленьких лоях, вам следует рассмотреть Shop Fox M1015.Этот продукт идеально подходит для инструментальных мастеров, любителей оружия, производителей моделей, а также для тех, кто работает на выходных, которые хотят экономично производить детали и фитинги с резьбой. С Shop Fox Micro вы получите бескомпромиссную универсальность

Получить цену

Machining.pdf

Справочное руководство по производственным процессам токарной обработки Роберт Х. Тодд Делл К. Аллен и Лео Алтинг. ‐‐ 1-е изд. Опубликовано Industrial Press Inc. 1994 • Токарная обработка выполняется на токарном станке или токарном центре • Инструмент перемещается вручную на ручном токарном станке и серводвигателями на токарном станке с ЧПУ • Доступен сложный инструмент для выполнения фрезерных пропилов

Получить цену

Купить Kent USA Machines

Основанная в 1979 году Kent Industrial USA Inc.специализируется на обслуживании клиентов станкостроительной отрасли. От наших ранних моделей плоскошлифовальных станков до новейшего самого современного оборудования с ЧПУ в шлифовально-фрезерных токарных станках и электроэрозионных станках, мы продолжаем предлагать нашим клиентам высококачественное оборудование по конкурентоспособным ценам с превосходным обслуживанием и поддержкой.

Получить цену

Барсучья мельница Поставка

КОРПОРАЦИЯ ПОСТАВОК BADGER MILL. С 1948 года Badger Mill Supply Corporation является лидером в области промышленного сбыта, поставляя качественные режущие инструменты, точные инструменты, ручной / электроинструмент, а также поставки для ТОиР на рынки, которые мы обслуживаем.

Получить цену

Расходные материалы для инструментов Campos L.C

НАША КОМПАНИЯ. Lorem ipsum dolor sit amet conctetur adipisicing elit sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam quis nostrud cillum dolore eu fugiat nulla контакт: infocompany.com

Получить цену

Подержанный резьбошлифовальный станок XLO (США) ग्राइंडिंग

Резьбошлифовальный станок XLO (США) Технические характеристики: Резьбошлифовальный станок XLO (США) Мы – ваш единственный и лучший источник для покупки и продажи Б / У оборудования.Если вам нужны станки с ЧПУ или ручные станки, расточно-фрезерные прокатные станы, ковочные прессы, токарные станки для производства листового металла, сварка, отделка, литейный инструмент, токарная обработка, погрузочно-разгрузочные работы,

Получить цену

Бывшие в употреблении токарные станки по металлу Токарные станки

Определение: токарные станки. Токарные станки прошли долгий путь эволюции от токарных станков по дереву до станков с ЧПУ. Основной принцип одинаков для всех токарных станков: заготовка закрепляется между шпинделем и задней бабкой, электродвигатель доводит ее до постоянной скорости вращения и обрабатывает с помощью инструментов.Все токарные станки имеют одинаковую конструкцию, а именно станину, станину, главный шпиндель, систему привода

. Получить цену

Токарно-фрезерный станок

Токарно-фрезерный станок Найти полную информацию о токарно-токарном станке Фрезерный Получить цену

Прецизионные шлифовальные круги

Плоские шлифовальные круги. Плоскошлифовальные круги и сегменты Norton – это универсальный выбор для быстрого удаления тяжелых материалов и производственных работ с точными допусками.Наши плоскошлифовальные круги имеют различные типы абразивного зерна и связок и могут повысить производительность шлифования на 100-600%.

Узнать цену

Станки для наружного шлифования

Станки для наружного шлифования. Наружное круглое шлифование, вероятно, является наиболее часто используемым процессом промышленного шлифования. Однако для изготовления идеально цилиндрических поверхностей необходимы годы опыта. Благодаря многолетнему опыту в области обработки этого типа шлифовальные станки были самыми точными.

Получить цену

Фрезерные станки

Фрезерный станок WM 12 – Фрезерный станок с переменной скоростью. 849 фунтов стерлингов. Добавить в корзину. Обладая многими особенностями более крупных машин, Warco WM 12 представляет собой полностью новую мини-мельницу с компактными размерами. Исключительная надежность, продуманная до мелочей, по доступной цене. Фрезерный станок WM 14 – Фрезерный станок с переменной скоростью.

Узнать цену

Hardinge

Hardinge Inc. – ведущий международный поставщик передовых решений для резки металла.Мы предлагаем полный спектр высоконадежных токарно-фрезерных и шлифовальных станков с ЧПУ. Мы также предлагаем технологически продвинутую оснастку и оснастку для станков.

Получить цену

Односторонний

Система Wolverine снабжена двумя основаниями, одна для установки под каждое колесо, что позволяет производить две одновременные установки шлифования. Каждая база принимает любой скользящий рычаг. Рычаги легко регулируются или фиксируются с помощью кулачкового фиксатора. Крепление V-образного рычага составляет 27 дюймов на

. Получить цену

О нас

За более чем 70 лет существования мы достигли разнообразной специализации, включая фрезерование, токарную обработку, шлифование, прокатку резьбы, сверление, хонингование, термообработку и сборку.Все это стало возможным благодаря увлеченной команде опытных сотрудников и стремлению к совершенству. Компания JD Ott была основана в Сиэтле в 1943 году местным

. Получить цену

Мини-электроинструменты Токарные и фрезерные станки

Токарный станок по дереву Proxxon MICRO DB 250. $ 369,77. Распродано. СКИДКА 1% РРП $ 375,14. 1. 2.

Узнать цену

Токарные станки

Grizzly Industrial Inc. – национальная розничная и интернет-компания, предоставляющая широкий спектр высококачественных инструментов и принадлежностей для деревообрабатывающего и металлообрабатывающего оборудования.Продавая напрямую конечным пользователям, мы предоставляем профессионалам и любителям продуктов высочайшего качества по лучшей цене.

Уточнить цену

токарно-винторезный станок 2см 31 окт 2014 · Купить токарно-фрезерный токарно-винторезный станок. 10 сентября 2017 У ddickey также есть шлифовальный станок 2×72, который он настраивает для заточки инструмента, вы можете отправить ему черновой и чистовой инструмент, если вы намереваетесь использовать отдельные инструменты для всех трех стандартных операций черновой обработки и чистовой обработки

. Получить цену

Продукты

Получите исключительную производительность в металлообрабатывающих инструментах и инструментальных системах.Выбирайте из высококачественных фрезерных и сверлильных инструментов Kennametal для выполнения своей работы. Режьте и придавайте форму металлу в самых сложных условиях. Продукты первого выбора. Фрезерование. Индексируемое фрезерование.

Получить цену

Turntec Manufacturing

Фрезерный станок с ЧПУ. Котировки по телефону (307) 266-5552. Наши токарные и фрезерные станки с ЧПУ – это в первую очередь все оборудование Mazak. Turntec имеет дополнительное высокотехнологичное оборудование для удовлетворения всех ваших потребностей в производстве и резке металла. В наши возможности входит токарно-фрезерная сварка

Получить цену

Купить токарные станки в Интернете

AL-336 – Комплект инструментов для центрового токарного станка.Диаметр поворота Ø300 x 900 мм – Диаметр шпинделя Ø38 мм (240 В) 18 Скорость редукторной головки 65 ~ 1810 об / мин. Включает комплект инструментов для легкой системы охлаждения ножного тормоза. HAFCO METALMASTER. Код: K008.

Получить цену

Мини токарные инструменты на продажу

Сэкономьте до 5% при покупке большего количества инструментов.
