описание оборудования, проверка неисправностей, эксплуатационные возможности
Работа на большой высоте всегда сопровождается определённым риском травмирования работника. Нужно использовать исключительно проверенное снаряжение и придерживаться правил безопасности. На сегодняшний день существует множество инструментов для подъёма, но лучше всего себя зарекомендовали лазы по бетонным опорам, сделанные специально для лазания по высоким столбам. Но даже это снаряжение нужно уметь выбирать, чтобы не допустить самых распространённых ошибок.

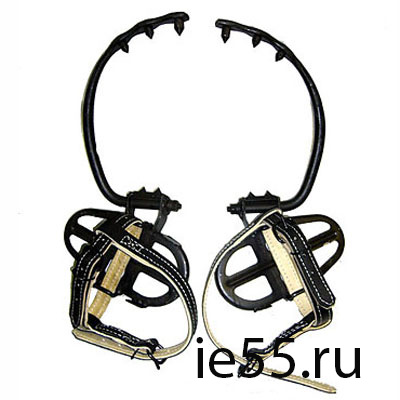

Краткое описание оборудования
Современные производители изготавливают качественные лазы для быстрого и безопасного выкарабкивания на бетонные опоры. Все они имеют не только положительные свойства, но и отличительные эксплуатационные характеристики. Именно поэтому специалисты делят такое снаряжение на три основные группы:
- Лазы по бетону. Предназначены для круглых и трапециевидных опор.
- Универсальные монтерские когти.
Используются для круглых металлических и деревянных столбов (стоит отметить, что в современном мире деревянные опоры практически не используются). - Когти-лазы. Оснащены специфическим регулирующим раствором, который особенно эффективен по отношению к трапециевидным железобетонным столбам.
Используются для круглых металлических и деревянных столбов (стоит отметить, что в современном мире деревянные опоры практически не используются).Наиболее востребованными считаются когти-лазы, так как их функциональность может быть использована по отношению ко всем стандартным опорам. Однако лазы применяются только на тех столбах, которые указаны в сопроводительной документации. Конечно, любая электромонтажная компания должна иметь в своём распоряжение качественные когти, особенно если она занимается установкой и обслуживанием ЛЭП.
Современные лазы изготавливаются исключительно из качественных материалов, благодаря чему могут эксплуатироваться практически в любых климатических условиях. Они хорошо переносят резкие перепады температуры (от -30˚С до +55˚С).
Сферы использования
Многофункциональные лазы по бетонным опорам предназначены для быстрой доставки монтажника к повреждённой линии электропередачи.
Без такого оснащения просто не обойтись во время прокладки и обслуживания кабеля, особенно если нужен срочный ремонт электросети. У бригады не всегда есть возможность задействовать крупногабаритный транспорт, именно поэтому лазы считаются просто незаменимым вариантом. Основные сложности часто связаны с тесной застройкой и сложным ландшафтом.
Довольно часто лазы используются для быстрой замены ЛЭД освещения на уличных столбах. Такая тенденция связана с тем, что работы бывает очень много, а использовать специализированную технику нецелесообразно. Огромное преимущество такого оснащения в том, что в комплект входят две прочные стопы, а также универсальный поясной ремень, который обязательно обводится вокруг основного столба и фиксируется на поясе мастера с помощью мощного карабина. Благодаря этому просто исключается возможность того, что монтажник каким-то образом отклонится от опоры и нарушит необходимый зацеп платформы.
Отдельно стоит отметить, что современные когти без каких-либо усилий вставляются и вынимаются из основной части опоры, достаточно лишь простого движения ноги.
Наличие специальных шипов существенно усиливает итоговое сцепление. В тот момент, когда вес монтажника давит на площадку, то каждый штырь цепляется за бетон, что увеличивает контакт с поверхностью.
Плановая проверка
Каждая разновидность снаряжения, которая используется мастерами для проведения электромонтажных манипуляций, должна подвергаться плановой проверке и испытаниям большой нагрузкой. В эту категорию входят также и лазы для столбов. Когда изделие проходит проверку статистической нагрузкой, то к фиксирующим ремням прилагается определённое усилие (более 1350 Н). В этом случае важно отметить, что линия нагрузки обязательно должна проходить сквозь центр подножки. Помимо этого, специалисты разработали пошаговое руководство, которое поможет начинающим мастерам правильно проводить обслуживание кошек:
- Прежде всего необходимо провести осмотр лазов. Мастер должен проверить крепление всех деталей (серп, шипы), а также надёжность прошивки ремней и прочность пряжек. Стоит отметить, что каждый шип должен быть зафиксирован специальной стопорной гайкой, которая зажимается до упора и затачивается в правильном направлении.
- Проверка надёжности шипа должна осуществляться на обычном столбе, диаметр которого должен быть равен номеру когтя.
- Специалисты уверяют, что качественный шип спокойно выдерживает нагрузку до 140 килограммов без каких-либо деформаций и нарушений в сварных швах. Кроме этого, под воздействием такой нагрузки не должны повреждаться пряжки и ремни.
- Что касается возможных деформаций, их нужно проверять исключительно замером подъёма шипа и раствора оснащения до и после прохождения плановых испытаний.
- На завершающем этапе все лазы, на которых образовались дефекты после механических нагрузок, подлежат изъятию.
Стоит отметить, что каждый шип должен быть зафиксирован специальной стопорной гайкой, которая зажимается до упора и затачивается в правильном направлении.Производители отмечают, что именно лазы по бетону считаются обязательным снаряжением для монтажников, которые на профессиональном уровне занимаются установкой и ремонтом ЛЭП. При покупке такого оснащения всегда нужно обращать внимание на то, что такие приспособления должны быть не только качественными, но и полностью безопасными для эксплуатации.
Работник обязательно изучает все нормативные документы, где в подробностях описаны требования и правила использования кошек. Не стоит пренебрегать этими правилами, так как такое поведение чревато серьёзной травматизацией и повреждением конечностей.
Конструктивные отличия
Стандартные монтерские лазы представлены в виде обычных кошек, которые ещё совсем недавно активно использовались для деревянных столбов, а сейчас подходят для любых опор. Такое оснащение отличается своей надёжностью и долговечностью. Состоят лазы из двух основных элементов:
- Ремня.
- Прочного крюка.
Что касается ремней, то для их изготовления может использоваться сразу несколько слоёв люфты или сыромяти (каждый слой обязательно прошивается прочной капроновой ниткой) либо двухслойная кожа, которая сшивается в два слоя. Стоит отметить, что для высотной работы на бетонных столбах используются когти универсальной конструкции.
Монтажный крюк имеет весьма необычную форму, которая может быть похожа на трапецию, серп или же прямоугольник.
Для прочного сцепления с поверхностью опоры крюк оснащается специальными шипами. Изготавливаются такие лазы из качественной стали, которая дополнительно может обрабатываться антикоррозийной краской. Засчет этого существенно увеличивается эксплуатационный срок кошек.
Современные лазы для бетонных столбов могут использоваться для опор трапециевидной формы. В зависимости от производителя такие модели могут быть оснащены специальными вставками твердосплавного типа, которые уменьшают возможное проскальзывание и износ когтей. Стоит отметить, что общий вес лазов может составлять 5 кг. Конструктивно такое оснащение выглядит следующим образом: регулировочная вставка, подножка, крепёжный ремень, скоба зацепления.
Для изготовления монтажного крюка используется металлическая труба, эта конструкция обязательно оснащается надёжными крепёжными элементами.
А вот подножка имеет пластины с углублениями, которые предназначены для фиксации двух слоёв хомутов.
Использовать монтерские когти довольно просто — нужно только обхватить ремнями обувь, надёжно зафиксировав их. Монтажник вскарабкивается по опоре благодаря самофиксации, где крюки с шипами цепляются за столб. Стоит отметить, что чем больше припадает веса на площадку когтей, тем надёжнее будет фиксация на опоре. Оснащение будет считаться качественным, если будет изготовлено в соответствии с нормами ГОСТ или ТУ. Помимо этого, профессиональные лазы должны иметь соответствующие сертификаты качества.
Альтернативный вариант оснащения
Производители чаще всего обращают внимание своих клиентов на то, что максимальный эксплуатационный срок такого снаряжения составляет 5 лет. Через год лазы обязательно должны быть осмотрены на наличие повреждений и деформаций. В случае надобности могут быть заменены некоторые детали.
Именно поэтому многие мастера часто решают приобрести лаги по бетонным опорам с рук. Чтобы не допустить самых распространённых ошибок, мастер обязательно должен быть осведомлен в том, как правильно испытывать на прочность такое оснащение. Несмотря на то, что бывшие в употреблении когти не имеют какой-либо маркировки и сведений по эксплуатации, они должны отвечать ряду требований:
- Быть прочными и долговечными.
- Выдерживать вес монтажника.
- Обладать съёмными шипами.
- Отличатся лёгким типом регулировки.
Правила эксплуатации
Отечественные и заграничные производители чётко регламентируют основные нормативы использования когтей. Ознакомиться со всеми правилами можно в прилагаемой инструкции. Как показывает практика, для правильной эксплуатации лазов необходимо придерживаться следующих рекомендаций:
- Предварительно всегда проводится согласование каждого пункта предстоящих мероприятий, а также детально прорабатываются все действия на земле. У исполнительного лица обязательно должна присутствовать разрешительная документация, которая подтверждает его допуск к высотным работам.
- Ремонт любой электролинии должен проходить исключительно при отключённом питании. Мастер должен использовать специализированные изолирующие перчатки и заземляющие резиновые приспособления.
- Современные монтерские лазы предназначены для высотной работы на опорах, которые указаны в сопроводительной документации. В связи с этим строго запрещено использовать когти неподходящей формы, так как контакт с поверхностью будет неточным, что чревато травмированием мастера.
- Прежде чем приступить к использованию лаг, мастер обязательно должен проверить дату последнего осмотра на наличие повреждений. Помимо этого, нельзя оставить без внимания сварные швы, которые нужно проверить на наличие трещин и коррозии. Все болтовые соединения тщательно осматриваются и протягиваются. Всегда нужно помнить, что на большой высоте разрушенные площадки могут спровоцировать падение, а это чревато травмированием или даже гибелью.
- Те ремни и пряжки, которые фиксируют ногу мастера, тоже должны проверяться перед каждым подъёмом (на них не должны присутствовать разрывы или вытягивания). Если же какие-либо дефекты обнаружены, то использовать лазы категорически запрещено.
- В соответствии с нормами производителей минимум раз в полгода лазы должны проходить тщательное техническое обслуживание, после которого должен составляться соответствующий акт, где обязательно указывается дата последующего осмотра.
- Не стоит пренебрегать страховочным поясом, который всегда идёт в комплекте с лазами. Это связано с тем, что залезать на опору без такого снаряжения строго запрещено, так как мастер может просто упасть.
- Опытные мастера категорически запрещают подниматься по тем опорам, где проложена линия заземления, так как шипы кошек могут просто вонзиться в кабель и прошить его насквозь.
У исполнительного лица обязательно должна присутствовать разрешительная документация, которая подтверждает его допуск к высотным работам.
Учитывая многие преимущества лазов для бетонных опор, специалисты считают их альтернативой автомобильным вышкам с люлькой.
Такая тенденция связана с тем, что работы проходят гораздо быстрее и требуют меньше финансовых затрат.Все приведённые выше правила — это своего рода основа техники безопасности, которая должна быть соблюдена при работе на высоте с использованием когтей для электромонтажа. Любые нарушения целостности такого оснащения чреваты негативными последствиями. Опытные специалисты рекомендуют не рисковать и использовать лазы только фабричного производства. Основные опасности могут быть связаны с тем, что самодельное оснащение не проходит каких-либо проверок на прочность.
