Рельсовые направляющие – один из основных узлов станков с ЧПУ и прочего оборудования с линейным перемещением. Одним из ведущих их производителей является компания “Hiwin Technologies” из Тайваня.

Ничем не уступая аналогичной продукции именитых брендов, рельсовые направляющие “Hiwin” имеют более низкую цену. В данном разделе каталога компании «Рефит» представлены рельсовые направляющие этой тайваньской торговой марки.

Описание и основные серии рельсовых направляющих “Hiwin”

Направляющие рельсового типа “Hiwin” выпускаются в комплекте с кареткой. Сам рельс имеет профиль сложной формы, по обеим сторонам (сверху и снизу) предусмотрены 4 канавки для шариков или роликов, размещаемых в корпусе каретки. Каретка плотно надевается на рельс, а шарики обеспечивают ее плавное и свободное продольное перемещение. Конструкция каретки предусматривает наличие:

• системы вращения шариков;
• смазочной системы;
• защиты от попадания пыли, состоящей из уплотнителей и очищающего скребка из стали.

Сегодня рельсовые направляющие “Hiwin” выпускаются следующих серий:

• HG – для больших нагрузок, применяется в токарном и другом обрабатывающем оборудовании, станках с ЧПУ;
• EG – компактные направляющие для больших нагрузок;
• QH – в этой серии выпускаются бесшумные направляющие для больших нагрузок, которые отличаются от серий HG и EG большей плавностью хода за счет оптимизированной смазки, и используются в производствах, требующих особой синхронности;
• MG – серия объединяет легкие направляющие для миниатюрного оборудования, которые используются при монтаже печатных плат, для офисной и медицинской техники;
• RG – роликовые направляющие повышенной жесткости и грузоподъемности (шлифовальные станки, литейные машины, фрезерные станки и другое оборудование).

Рельсовые направляющие “Hiwin” любых серий по выгодной цене предлагает наша компания с доставкой оборудования по Украине. Звоните – мы поможем определиться с выбором!

Подобные товары

Copyright © 2023 refit.com.ua All rights reserved. Created by Siter.in.ua.

Рельсовые направляющие для станков ЧПУ

Главная » Овощеводство » Разное интересное

Автор: Admin

Рельсовые направляющие собой представляют стальную, геометрическую фигуру (рельсу) с двумя или четырьмя канавками со сложным профилем. Особую роль данная деталь играет в дорожках скольжения. В паре с направляющей, работает пара шариковых подшипников – называемыми «каретками».

Содержание статьи:

1. Из чего изготавливают рельсовые направляющие
2. Какие бывают рельсы для ЧПУ станка
3. Принцип работы рельсовых направляющих
4. Видео как выбрать направляющую для станка

Важно! Широкое применение направляющие нашли в металлообрабатывающем, высокоточном оборудовании с ЧПУ, а именно: шлифовальном, токарном, фрезерном и на обрабатывающих станках. Кроме того их использование допустимо в конвейерах, оборудовании для литья под давлением, прессовочных и штамповочных станках, измерительных устройствах, сварочном оборудовании и многом другом.

Из чего изготавливают рельсовые направляющие

Основным материалом для изготовления рельсовых направляющих является высококачественная нержавеющая сталь, и некоторые разновидности хромистых сортов стали. Начальная заготовка в процессе формирования направляющей, обрабатывается со всех сторон посредством шлифования, после чего подвергается процедуре закалки. После данных «операций» с заготовкой, твердость рельсовой направляющей достигает 58-64 HRC.

Какие бывают рельсы для ЧПУ станка

Направляющие делятся на несколько разновидностей, а именно на те, которые используют для работы силу скольжения и силу качения.

Важно! Направляющие – это важнейшая деталь любого сложного станка. Именно по ним происходит передвижение вспомогательных  механизмов по координатам X и Y. Ниже мы с вами рассмотрим их классификацию и главные отличительные особенности. Давайте вместе разбираться.

• Круглые рельсовые направляющие. Имеют простую конструкцию с обеспечением минимальной нагрузки. В активном состоянии усиливается нагрев, в итоге происходит трение, в результате чего снижается ресурс опорно-направляющей группы. Круглые направляющие чаще всего используются в негабаритном оборудовании и там, где двигательные механизмы должны смазываться вручную.
• Рельсовые направляющие. В отличие от круглых, оборудуются собственным пыльником, способного обеспечить защиту при работе подшипников, ниппеля, сальников. К данным деталям можно подключить автоматическую систему подачи смазочных материалов. По этим и многим другим причинам рельсовые направляющие принято считать универсальными и очень надежными.
• Направляющие цилиндрической формы на рельсах. В таком оборудовании используется для направляющих специальная опора, называемая рельсой с имеющейся на ней кругловатой выемкой, повторяющая размеры главного вала. Таким образом, во время производственного процесса под действием собственного веса не происходит прогиба элемента. Цилиндрические, как и простые шлифовальные валы изготавливаются очень просто, по этой причине стоимость на рынке их не особо высока. Более подробнее о разновидностях и стоимости направляющих, можно узнать по ссылке https://grizlicnc.com.ua/relsovye-napravlyayuschie.
• Рельсовые профильные направляющие. За счет своей конструкции их применение допустимо в станках высокой точности. Рельсовые направляющие устанавливаются на неподвижную деталь. Верх детали обрабатывается посредством шлифования, с целью снизить коррозию металла и незаметных выемок. За счет имеющихся по бокам выемок, каретка передвигается рядом с балкой.

Принцип работы рельсовых направляющих

Линейные, рельсовые направляющие для перемещения используют вспомогательное тело качения в роли которых выступают ролики и шарики. За счет перемещения подшипника по плоскости рельсы, направляющая способна выдержать определенную нагрузку в нескольких положениях: горизонтальном и вертикальном.

Если сравнивать с традиционным перемещением, коэффициент трения в момент работы рельсовой направляющей составляет не более 0,02%. Благодаря вращению тел в связующем звене между кареткой и рельсом достигается высокий уровень точности при прямолинейном перемещении.

Рельсовые, линейные направляющие чаще всего применяются в автоматизированном оборудовании с ЧПУ, на мощных производственных площадках в таком же оборудовании. Благодаря особенностям, о которых мы говорили выше, в рельсовых направляющих создается высокая точность позиционирования. Отличаются длительным эксплуатационным сроком и высокоскоростным перемещением, особенно в паре с высокоточными шарико-винтовыми передачами.

Видео как выбрать направляющую для станка

Рейтинг

( 1 оценка, среднее 5 из 5 )

0 1 953 просмотров

Понравилась статья? Поделиться с друзьями:

Glacern Machine Tools — Линейные рельсы и подшипники



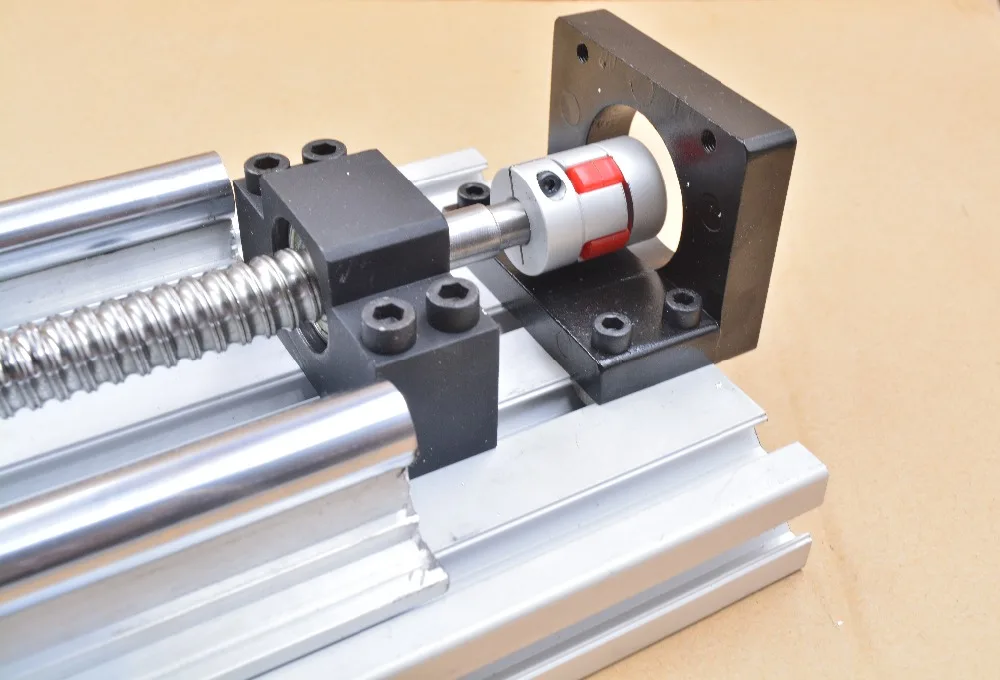

Закаленные рельсы (62 по шкале Роквелла), поддерживаемые алюминиевыми Т-образными профилями для максимального сопротивления прогибу. Блоки состоят из четырехрядных циркулирующих шариковых втулок в алюминиевых корпусах. Конструкция Продается фиксированной длины в упакованных комплектах по сниженным ценам. Примечание. Отверстия в алюминиевых профилях не являются прецизионными станками с ЧПУ, поэтому возможны незначительные отклонения. Индивидуальные длины и упаковки в настоящее время недоступны.

SBR20-БЛОК	Блок шарикоподшипника для линейного перемещения 20 мм		29,99 $	В НАЛИЧИИ
СБР20-340-КОМПЛЕКТ	Набор 20 мм x 340 мм, 2 направляющих + 4 блока		109,99 $	В НАЛИЧИИ
СБР20-480-КОМПЛЕКТ	Набор 20 мм x 480 мм, 2 направляющих + 4 блока		142,99 $	В НАЛИЧИИ
SBR20-640-КОМПЛЕКТ	Набор 20 мм x 640 мм, 2 направляющих + 4 блока		153,99 $	В НАЛИЧИИ
СБР20-940-КОМПЛЕКТ	Набор 20 мм x 940 мм, 2 направляющих + 4 блока		175,99 $	В НАЛИЧИИ
СБР20-1240-КОМПЛЕКТ	Набор 20 мм x 1240 мм, 2 направляющих + 4 блока		219,99 $	В НАЛИЧИИ
СБР20-1540-КОМПЛЕКТ	Набор 20 мм x 1540 мм, 2 направляющих + 4 блока		307,99 $	В НАЛИЧИИ
СБР20-1800-КОМПЛЕКТ	Набор 20 мм x 1800 мм, 2 направляющих + 4 блока		362,99 $	В НАЛИЧИИ
СБР20-2640-КОМПЛЕКТ	Набор 20 мм x 2640 мм, 2 направляющих + 6 блоков		494,99 $	В НАЛИЧИИ

Glacern теперь предлагает грузовые перевозки, чтобы сэкономить деньги на тяжелых заказах. Напишите нам свой список инструментов и адрес доставки, чтобы узнать цену.

Диаметр рельса:	20 мм
Номинальная статическая нагрузка:	375 фунтов силы на блок
Диаметр рельса:	20 мм +/- 0,0001 дюйма
Круглость рельса:	20 мм +/- 0,0001 дюйма
Зазор подшипника:	Полностью регулируемый
