Самодельный листогиб. Листогибочный станок своими руками

В практике самодельщиков листогиб является пока малораспространенным приспособлением. А ведь этот инструмент очень полезен, так как позволяет даже неквалифицированному мастеру качественно исполнять работы, связанные с гибкой листового металла. Изогнуть заготовку с помощью листогиба под заданным углом и обеспечить плоскостность и отсутствие деформаций в отгибаемой части листа удается без проблем.

В умелых руках листогиб обеспечивает исключительно высокое качество изготовления таких изделии, как корпусы, шасси, кожухи, листогиб также понадобится при соединении листов в фальц, во всех случаях гарантируя надлежащий товарный вид изделий.

Листогиб состоит из основания, прижима, обжимного пуансона с ручкой-рычагом и двух струбцин для крепления приспособления к столешнице верстака (рис. 1). При наличии электросварки смастерить листогиб не так уж и сложно.

Необходимы лишь отрезок швеллера и недеформированные уголки №5 и №3.

Рис. 1. Листогиб (сборка): 1 – основание; 2 – гайка-маховичок; 3 – прижим; 4 – изгибаемый лист; 5 – струбцина; 6 – обжимной пуансон

Основание изготавливают из швеллера №6,5 (годится и №8) длиной до 500 мм (размер выбираем по своему усмотрению).

Прижим, сделанный из уголка, обеспечивает гибку листа на угол, более 90°, что, например, необходимо для соединения листов в фальц. Прижим листогиба имеет сварную конструкцию; основной уголок №5 усиливается дополнительным профилем из уголка №3. Чтобы прижим был жестким, желательно использовать уголки с толщиной полок 5 мм. Прижим делают на 70 мм короче основания, к торцам его приваривают кронштейны из отрезков уголков №3 со стенкой толщиной 5 мм (рис. 2).

Рис. 2. Листогиб (деталировка): 1 – струбцина; 2 – щечка; 3 – основание; 4 – кронштейн; 5 – сварной прижим; 6 – ось; 7 – уголок пуансона

Края полок уголка прижима, контактирующие с изгибаемым листом, фрезеруют или обрабатывают напильником, делая их параллельными основанию. Посередине полки в каждом уголке-кронштейне сверлят отверстие диаметром 8 мм.

Обжимной пуансон выполняют из уголка №5, он на 10 мм короче, чем прижим. Ручку-рычаг выгибают из арматурного стального прутка диаметром 15 мм в виде скобы и приваривают к пуансону. Из стального листа толщиной 5 мм выпиливают щечки и в них сверлят по отверстию диаметром 10 мм.

У торцов уголка-пуансона с его ребра снимают фаски длиной 30 мм и глубиной 5 мм, необходимые для установки и крепления стальных осей из прутка диаметром 10 мм. Оси приваривают так, чтобы направление осевой линии прутка совпадало бы с ребром уголка. Фаски глубиной 6 мм, а длиной 32 мм снимают и на ребре основания (у торцов).

Для предварительной сборки основание и пуансон крепят в слесарных тисках так, чтобы полка швеллера и полка уголка располагались в единой горизонтальной плоскости. На оси пуансона надевают щечки и прихватывают их к основанию в нескольких точках электросваркой или крепят иным способом.

Для пробной гибки на эту поверхность кладут лист из мягкого металла толщиной около 1 мм и фиксируют сверху прижимом, временно притягивая его к основанию струбцинами или шпильками с накладками. Положение щечек относительно основания проверяют путем пробных гибок и, при необходимости, корректируют. Убедившись в оптимальности положения щечек, их приваривают к основанию окончательно.

Используя отверстия в кронштейнах прижима как кондуктор, сверлят отверстия диаметром 8 мм в основании и в них нарезают резьбу М10. Отверстия в прижиме рассверливают до диаметра 10 мм. В резьбовые отверстия в основании снизу завинчивают болты, головки которых фиксируют на основании сваркой.

Притягивают прижим к основанию гайками М10, под головки которых подкладывают шайбы. Предпочтительнее использовать гайки-маховички, которые можно снять с водопроводной арматуры. Отжатие прижима при отвинчивании затяжных гаек обеспечивают пружины, надетые на болты. Можно использовать и резиновые амортизаторы.

Струбцины для крепления листогиба к основанию самодельные, сварены из уголка №3. Конструкция струбцин понятна из чертежа (рис. 3). Зажимные винты М10 снабжены опорными накладками. Струбцины приваривают к полке основания рядом со щечками.

Рис. 3. Листогиб (левая щёчка условно снята): 1 – вкладыш из дерева; 2 – основание; 3 – щечка правая; 4 – изгибаемый лист; 5 – прижим; 5 – ось пуансона; 7 – пуансон; 8 – рычаг пуансона

Ручной роликовый листогиб своими руками — инструмент для работы с листовым металлом

Используя данный самодельный инструмент, можно изготовить различные изделия из листового металла — например, ендовы, коньки, отливы и т.д.

Эти же элементы кровли можно изготовить и на листогибочном станке. Однако, в отличие от станка, ручной роликовый листогиб позволяет выполнять работу «по месту», и даже в условиях ограниченного пространства.

Помимо этого, при помощи самодельного приспособления можно сгибать заготовки из листового металла по криволинейной траектории.

Принцип работы ручного роликового листогиба довольно прост

При протягивании самодельного инструмента вдоль заготовки роликовый механизм (подшипники) формирует ровную линию сгиба.

С каждым новым проходом надо понемногу сгибать лист металла, пока не будет достигнут требуемый угол сгиба — в процессе работы все станет понятно.

Возможно, вам также интересно будет прочитать статью: как самостоятельно изготовить мощную «болгарку» из бензопилы.



Процесс изготовления роликового листогиба своими руками

Необходимые материалы:

• холоднокатаный швеллер;
• профильная труба;
• подшипники;
• стальной круглый пруток;
• крепеж — болты с гайками.

Первым делом отрезаем кусок швеллера подходящей длины (в нашем случае около 30-40 см).

Делаем разметку и сверлим в заготовке четыре отверстия. В этих местах с помощью болтов будут крепиться четыре подшипника.

По торцам заготовки необходимо будет прорезать два паза, в которые будут устанавливаться пара торцевых подшипников.

Чтобы их закрепить, в полках швеллера нужно просверлить отверстия, в которые затем надо вставить болты.

По центру швеллера между двумя парами подшипников необходимо просверлить еще два отверстия, в которые будут вставляться две штанги из стального круглого прутка.

С внутренней стороны швеллера приваривается заготовка из профильной трубы, в которой просверлены уже два направляющих отверстия.

Сборка самодельного приспособления

На следующем этапе в просверленные отверстия устанавливаем параллельно друг другу две штанги.

На конце двух штанг крепится еще одна заготовка из квадратной профильной трубы (предварительно в ней необходимо высверлить отверстия). Таким образом, обе штанги будут перемещаться одновременно, так как скреплены вместе.

На штангах крепятся подшипники (рабочие ролики), которые и будут сгибать листовой металл. Сбоку швеллера сверлим отверстие, и вкручиваем фиксирующий барашковый болт, который будет фиксировать одну из штанг.

Подробно о том, как сделать ручной роликовый листогиб для работы с листовым металлом, можно посмотреть в авторском видеоролике ниже. Идеей поделился автор YouTube канала Sandro Volpini.

▶▷▶▷ ручной листогиб своими руками чертежи и описание как сделать

▶▷▶▷ ручной листогиб своими руками чертежи и описание как сделать

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	15-08-2019

ручной листогиб своими руками чертежи и описание как сделать – Листогибочный станок или листогиб своими руками видео, чертежи met-allorgoborudovanieprocheelistogibochnyi-stanok Cached Как изготовить самодельный листогибочный станок своими руками Чертежи , видео и фото самодельных ручных листогибов с подробной инструкцией по изготовлению Листогиб своими руками: конструкции, чертежи, описания stroychikrutoolssamodelnye-listogiby Cached Своими руками сделать проще всего агрегат первой группы, чуть сложнее третьей (вальцы для листового металла) Вот о них и поговорим от том как сделать листогиб своими руками Ручной Листогиб Своими Руками Чертежи И Описание Как Сделать – Image Results More Ручной Листогиб Своими Руками Чертежи И Описание Как Сделать images Как сделать ручной листогиб своими руками: чертежи с stanokgurumetalloobrabotkagibka-metalla Cached Как сделать ручной листогиб своими руками : чертежи разных моделей листогибочных станков с пошаговым описанием и видео работы Как сделать листогиб своими руками: чертежи, видео, фото stankiexpertrustankigibochnye-stankilistogib-svoimi Cached Как сделать листогиб своими руками для обработки листового металла: составляем техническое задание, определяемся с кинематической схемой , производим сборку Как сделать самодельный ручной листогиб своими руками tutmetrustanok-listogib-svoimi-rukami-chertezhihtml Cached Ручной листогиб позволит вам самостоятельно делать многие детали из листового металла Да и сам инструмент вы можете сделать своими руками , посмотрев видео Как сделать листогиб своими руками? – YouTube wwwyoutubecom watch?vaetTPS7L4c0 Cached Стол сделан из уголка, к нему и прикрепляем свой листогиб , при помощи двух сквозных отверстий и двух болтов Как сделать листогиб своими руками: видео, чертежи и описание instrumentgurumetalloobrabotkaruchnoj Cached Ручной листогиб своими руками : способы изготовления и видео Листогиб должен присутствовать в арсенале каждого мастера, особенно он необходим для тех, кто занимается холодной ковкой Самодельный ручной листогиб легко изготовить своими руками obinstrumenteruruchnoj-instrumentdelaem-listogib Cached Интересная статья на тему как собрать трубогиб своими руками Доступные схемы и чертежи , а так же видео и подробное описание сборки Листогиб своими руками: элементы, устройство и чертежи, сборка vopros-remontruelektrikasamodelnyj-listogib-dlya Cached Сделать листогибочный станок своими руками не столь уж сложно, но мастера, как самодельщики-любители, так и живущие своим трудом ИП, используют его пока мало Самодельный листогиб своими руками чертежи и схемы derevyannie-domacommaterialysamodel-nyy Cached Своими руками сделать проще всего агрегат первой группы, чуть сложнее третьей (вальцы для листового металла) Вот о них и поговорим от том как сделать листогиб своими руками Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox – the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 1,770

• Здесь найдете чертежи, описание, фото, видео станков. Пенобетон оборудование своими руками Чертежи,
• описание, схемы для изготовления оборудования пенобетона. После этого приступают к самой сборке листогиба. Но тогда самодельный листогиб должен выдерживать не менее 1200-1500 рабочих циклов за сезон
• огиба. Но тогда самодельный листогиб должен выдерживать не менее 1200-1500 рабочих циклов за сезон без ухудшения качества гибки. Изготовление своего листогиба начнем с выработки простейших ТУ. Основные узлы листогиба с поворотной балкой (вариант 1) Подробное руководство по изготовлению своими руками простого листогиба, выполненного из доступных материалов. Как сделать листогиб своими руками, чертежи, описание. Мастерам для облицовки фронтонов крыш, изготовления оконных и дверных переплетов, рамок требуется листогиб. Такой листогиб чаще всего можно увидеть в гараже или на даче. Так, листогиб, оснащенный ручным приводом, изгибает изделия в результате прямого физического воздействия, оказываемого на поворотную балку. Давайте инфу, где уже выложили свой листогиб. Отправь, пожалуйста, свой ручной листогиб самодельный для композитных материалов. Самодельный листогиб листогибочный станок своими руками. Спасибо за подробное описание. Листогиб состоит из трех сборочных единиц: – стол; – поворотное устройство; – прижим. Схема и описание сборки, деталировка изделия. Как сделать листогиб своими руками онлайн видеоурок. Еще видео уроки: Поделитесь, пожалуйста, с друзьями! Следующее Предыдущее Главная страница. Инструмент, позволяющий работнику без особенного опыта ровно изгибать металлический лист под нужным углом, носит название листогиб. Прежде чем создавать листогиб своими руками, необходимо разобраться, из каких частей он состоит. Самодельный листогиб способен изгибать листы под желаемым углом, вместе с этим не нарушая плоскостности. Изготавливают листогиб своими руками из металлических заготовок.

пожалуйста

описание. Мастерам для облицовки фронтонов крыш

• кто занимается холодной ковкой Самодельный ручной листогиб легко изготовить своими руками obinstrumenteruruchnoj-instrumentdelaem-listogib Cached Интересная статья на тему как собрать трубогиб своими руками Доступные схемы и чертежи
• к нему и прикрепляем свой листогиб
• используют его пока мало Самодельный листогиб своими руками чертежи и схемы derevyannie-domacommaterialysamodel-nyy Cached Своими руками сделать проще всего агрегат первой группы

Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд ручной листогиб своими руками чертежи и описание как сделать Поиск в Все Картинки Ещё Видео Новости Покупки Карты Книги Все продукты Картинки по запросу ручной листогиб своими руками чертежи и описание как сделать Листогиб своими руками чертежи и описание , как сделать listogib svoim Рейтинг голоса мар Как сделать листогиб своими руками в домашних условиях Можно сказать, что ручной листогибочный станок, приводимый в движение при использовании мускульной силы Как сделать ручной листогиб своими руками чертежи с listogib Как сделать ручной листогиб своими руками чертежи разных моделей Не проще ли купить листогиб? Простой листогиб своими руками из швеллера и уголков D окт Простой листогиб своими руками из швеллера и уголков Dмодель KEYPRODСамоделки, D модели и чертежи и использование ручной листогиб методом обкатки для myoutubecom Как сделать листогиб своими руками чертежи , видео , фото stankiexpertru listogib svoimirukami Рейтинг голос Как сделать листогиб своими руками для обработки листового металла составляем техническое задание, конструкции, чертежи, описания Листогиб своими руками listogi станок для листового металла Как сделать листогиб своими руками две конструкции ручного , одна вальцового Виды листогибов Простые ручные Листогибочный станок делаем ручной листогиб своими metallorg listogib ochnyistanoksvoi Рейтинг голосов Ручная зигмашина со за один проход сделать Самодельный ручной листогиб легко изготовить своими obinstrumenterudelaem listogib svoi фев Делаем листогиб своими руками из подручных материалов Делаем чертеж листогиба , схема листогиба Видео инструкция по изготовлению самодельного листогиба Как сделать самодельный ручной листогиб своими руками tutmetrustanok listogib svoimirukami Рейтинг , голосов Фото Ручной Самодельный ручной листогиб своими руками чертежи kakcdelatrusamodelnyyruchno окт Самодельный ручной листогиб своими руками чертежи знать его основные эксплуатационные характеристики вращения сделать подвижной по направлению стрелок, Листогиб Фомич I делаем шашку самодельный листогиб pinterestru Самодельный ручной листогиб своими руками чертежи Cnc, Тяжелый Металл, Чертежи , видео и фото самодельных ручных листогибов с подробной Как сделать листогиб своими руками для обработки листового металла Листогиб своими руками элементы, устройство и чертежи Как сделать листогибочный станок своими руками Слабые места самодельного листогиба и способы их Самодельный ручной листогиб своими руками чертежи pinterestru Как сделать листогиб своими руками чертежи , видео , фото Гараж Магазин, Гараж Мечты Гараж МагазинГараж Листогибочный станок своими руками чертежи stanokgidru listogib ochnyistanok Рейтинг голоса По чертежам можно сделать станок, качественно выполняющий изгиб стали толщиной Гибочный станок для листового металла своими руками Описание конструкции ручной листогиб Листогибочный станок своими руками чертежи listogib ochnyjstan Пуансон нужно сделать Листогиб своими руками листогибочный станок чертежи listogib svoimi Фото листогиба , сделанного своими руками Планируя сделать листогиб своими собственными руками, Листогибочный станок делаем ручной листогиб своими umeltsiruruchnoy июн Здесь найдете чертежи , описание , фото , видео станков Листогиб своими руками видео Листогибочный станок своими руками чертежи и listogib svoimi С конструктивной точки зрения ручной листогибочный однако куда лучше сделать его из швеллера своими руками в Как сделать листогиб своими руками видео , чертежи и listogi instrumentguru Металлообработка Ручной листогиб своими руками способы изготовления и видео Как сделать ручной листогиб своими руками чертежи с Как сделать ручной листогиб своими руками чертежи с пошаговым описанием и видео работы Интернет Самодельный станок для гибки листового металла Как сделать ручной листогиб своими руками чертежи с пошаговым описанием и видео работы Не проще Самодельный ручной листогиб своими руками чертежи pinterestcom Самодельный ручной листогиб своими руками чертежи ft Sheet Metal Hand Brake, by J Chakey Description Thi Flickr ft Sheet Metal Hand Brake, by J Chakey Description Thi Листогибочный станок своими руками Чертежи Строим Дом listogib ochnyj Пошаговая инструкция по изготовлению листогиба своими руками Prev of Next Prev of Next Для создания Листогиб своими руками фото чертежи , видео как сделать metalltrubygidru listogib ysdelat Видео инструкция расскажет, как сделать листогиб своими руками по фоточертежам Можно купить готовый ручной станок, вроде представленного на фото , производства известного Листогибочный станок своими руками Строительный портал strportru listogib ochnyistanoksvoimi Схема сборки ручного листогиба указана на рисунке, где струбница винт ММ с пяткой и воротком, уголок Листогиб своими руками поворотный, роликовый и валковый listogib svoimi Вполне работоспособный листогиб своими руками для листа толщиной до , мм можно сделать в условиях Листогибочный станок своими руками как сделать listogib ochnyj янв Листогибочный станок своими руками шагов к Фото самодельного листогибочного оборудования Схема осуществления гибки листового металла при помощи пресса Протяжный ручной листогиб Как сделать ручной листогибочный станок своими руками listogib ochnyjstanok Как это сделать , рассказывается на примере простейших конструкций станок своими руками , если есть более простой способ пойти и купить ? весом, нюансами технических решений и, соответственно, чертежами listogib Листогиб для двойной отбортовки дорожных знаков Pinterest pinterestes Самодельный ручной листогиб своими руками чертежи Cnc, Тяжелый Металл, самодельный листогиб из металлолома обзор YouTube Как сделать листогиб своими руками для обработки листового металла составляем Листогиб своими руками гидравлический Бетон listogib svoimi Листогибочный станок делаем ручной листогиб своими руками Прежде чем начать делать самодельный ручной листогиб , следует четко Схема работы листогибочного пресса Ручной листогиб своими руками чертежи , фото пошагового фев Ручной листогиб своими руками чертежи , фото Решил сделать мотоблок, соответственно Ручной листогиб промышленного производства Как listogi июн Как сделать листогиб своими руками stankomcom Отзывы говорят, что самодельное приспособление работает с металлом толщиной до мм чертежи листогиба ручного Самодельный листогиб своими руками СтройПортал Самодельный листогиб своими руками чертежи и схемы Это интересно Ручной фрезер по дереву характеристики и какой лучше выбрать Чтобы сделать станок для гнутья листового металла, вам понадобится чертеж Самодельный листогиб своими руками чертежи и схемы obustroenru listogib svoimirukami авг Доступные схемы для того, чтобы собрать листогиб своими руками Сравнение ручных моделей Листогибочный станок делаем ручной листогиб своими listogib ochnyi Рейтинг голосов Ручная зигмашина со за один проход сделать Как сделать листогибочный станок своими руками listogib ochnyiy Видео по теме листогибочный станок своими руками Простой в изготовлении ручной листогиб может быть довольно Регулировка реле давления воды для насосной станции как установить и настроить, инструкция со Листогибы по металлу своими руками Инструкция Видео и listogib svoimi Рейтинг голос Листогиб своими руками чертежи , видео , описание Из листового металл можно сделать огромное количество Как сделать листогиб своими руками Самодельный Листогиб своими руками Приветствую, Самоделкины!Дочитав статью до автором сайта, публикуйте собственные статьи, описания самоделок с как сделать ручной листогибочный станок своими руками , можно на видео , Станок эдельвейс своими руками respectkovkacom своими руками , имея Металлогибочный станок своими руками respectkovkacom своими руками Как сделать станок для гибки металла своими руками navigatorbetonrugibka Как сделать своими руками станок для гибки листового металла с своими руками в соответствии с представленными ниже чертежами , позволит получить Устройство ручного листогиба чертеж листогиба Оборудование для малого бизнеса куплю листогиб ручной рфchertezh дек Архив метки чертеж листогиба рельса ручной самодельный листогиб своими руками как самому сделать своими руками листогиб для мелких работ Купить готовое производство проще и надежней , чем Листогиб своими руками , как сделать , чертежи кромкогиба Роликовый листогиб своими руками Конечно, можно купить готовый гибочник, например, известный Чтобы сделать кромкогиб ручной своими руками , чертежи легко можно найти в Листогиб своими руками фото и описание изготовления samstroitelcom listogib svoimirukami Рейтинг голос апр Самодельный ручной листогиб своими руками фото и описание как сделать листогиб Самодельный станок листогиб схемы, конструкция krasstroikarusamodelnyjstanok listogib сен Ремонт своими руками Сделать листогибочный станок собственными руками не Ручной листогиб своими руками видео и чертеж Ремонт и stroymasterbaseruruchnoy listogib сен Ручной листогиб своими руками видео и чертеж Наиболее насущный вопрос цена листогибочного станка Иначе идеально прямой угол сделать будет невозможно Кромкогибочный станок своими руками Станки, сварка Как сделать листогиб своими руками и поговорим в этой статье Чертеж гибочного станка для листового металла Листогиб проекция сбоку Другая модель Небольшой ручной листогиб для самостоятельного изготовления Самодельный ручной листогиб ToolLandru toollandruruchnoy listogib php При наличии сварки изготовить листогиб своими руками не так уж Листогиб можно сделать и из дерева Станок для гибки листового металла своими руками Как Листогиб своими руками конструкции, чертежи , описания Из листового металла делают немало изделий водосточные Как сделать самодельный ручной листогиб своими руками Листогиб своими руками конструкции, чертежи , описания vizadaru listogib svoimirukami июл Как сделать листогиб своими руками и поговорим в этой статье Есть три вида чертежи , описания Небольшой ручной листогиб для самостоятельного изготовления Запросы, похожие на ручной листогиб своими руками чертежи и описание как сделать как сделать листогибочный станок своими руками чертежи вальцовый листогиб своими руками роликовый листогиб своими руками гидравлический листогиб своими руками листогиб мм своими руками листогиб ручной листогиб для порогов своими руками сегментный листогиб своими руками След Войти Версия Поиска Мобильная Полная Конфиденциальность Условия Настройки Отзыв Справка

Здесь найдете чертежи, описание, фото, видео станков. Пенобетон оборудование своими руками Чертежи, описание, схемы для изготовления оборудования пенобетона. После этого приступают к самой сборке листогиба. Но тогда самодельный листогиб должен выдерживать не менее 1200-1500 рабочих циклов за сезон без ухудшения качества гибки. Изготовление своего листогиба начнем с выработки простейших ТУ. Основные узлы листогиба с поворотной балкой (вариант 1) Подробное руководство по изготовлению своими руками простого листогиба, выполненного из доступных материалов. Как сделать листогиб своими руками, чертежи, описание. Мастерам для облицовки фронтонов крыш, изготовления оконных и дверных переплетов, рамок требуется листогиб. Такой листогиб чаще всего можно увидеть в гараже или на даче. Так, листогиб, оснащенный ручным приводом, изгибает изделия в результате прямого физического воздействия, оказываемого на поворотную балку. Давайте инфу, где уже выложили свой листогиб. Отправь, пожалуйста, свой ручной листогиб самодельный для композитных материалов. Самодельный листогиб листогибочный станок своими руками. Спасибо за подробное описание. Листогиб состоит из трех сборочных единиц: – стол; – поворотное устройство; – прижим. Схема и описание сборки, деталировка изделия. Как сделать листогиб своими руками онлайн видеоурок. Еще видео уроки: Поделитесь, пожалуйста, с друзьями! Следующее Предыдущее Главная страница. Инструмент, позволяющий работнику без особенного опыта ровно изгибать металлический лист под нужным углом, носит название листогиб. Прежде чем создавать листогиб своими руками, необходимо разобраться, из каких частей он состоит. Самодельный листогиб способен изгибать листы под желаемым углом, вместе с этим не нарушая плоскостности. Изготавливают листогиб своими руками из металлических заготовок.

Изготовление прочного станка для гибки металла из 100% переработанного металла

В вашей мастерской отсутствует станок для гибки металла? Что ж, тогда тебе повезло.

Если видеоплеер не работает, вы можете щелкнуть по этой альтернативной ссылке на видео.

В вашей мастерской не хватает некоторых инструментов, например, гибочного станка для металла? Тогда, вместо того, чтобы покупать серийно выпускаемый, почему бы не сделать его из металлолома и небольшого количества смазки для локтей?

Если это звучит интересно, следуйте этому простому руководству, чтобы сделать его для себя.

Источник: Между тем в гараже / YouTube

Как вы понимаете, как и в любом проекте подобного рода, вам потребуются некоторые инструменты и материалы, прежде чем вы начнете.

Необходимые материалы и снаряжение

Имея под рукой все инструменты и материалы, пора заняться этой эпической сборкой.

Шаг 1: Очистите все металлические детали

Первый шаг – собрать вместе все ржавые или старые металлические детали, такие как шестерни и т.д. под.Кроме того, не торопитесь, чтобы отрезать все выступающие части, которые не нужны, например, старые болты.

Возможно, вам будет проще установить детали на токарном станке, но мы оставим это на ваше усмотрение. Как обычно, убедитесь, что вы носите защитную одежду для рук и лица, чтобы защитить вашу драгоценную кожу от летящих искр горячего металла.

Источник: Тем временем в гараже / YouTube

Шаг 2: Обработайте другие необходимые детали

После этого возьмите латунные стержни, закрепите их на токарном станке и нарежьте из них большие фланцы.Как и следовало ожидать, сначала сделайте отверстие фланца, используя пилотное отверстие, а затем постепенно расширяйте его, пока не достигнете необходимого размера. Кроме того, не торопитесь полировать деталь, пока она находится в токарном станке.

Промойте и повторите, чтобы сделать второй фланец со скошенной кромкой, как показано на видео. Размеры скоса должны соответствовать диаметру отверстия в центральном диске шестерни.

Другой фланец будет использоваться для крепления двух латунных фланцев вместе на шестерне.

Источник: Тем временем в гараже / YouTube

Затем возьмите фланцы и отметьте количество равных точек по окружности каждого, чтобы они совпадали с монтажными отверстиями вокруг центрального диска шестерни. В данном случае их восемь.

Просверлите отверстия в этих точках, чтобы фланцы можно было прикрутить к шестерне болтами.

Источник: Между тем в гараже / YouTube

В комплекте возьмите кусок алюминиевого или стального диска и вырежьте из него большой диск с фаской радиусом 3 и 15/16 дюйма (10 см). Выкопайте отверстие в самом центре диска и при необходимости расширьте его.

Эта деталь будет размещена на верхней части шестерни, поэтому он должен иметь отрицательный профиль поверхности шестерни под ней, чтобы они могли располагаться заподлицо.Центральное отверстие должно быть того же размера, что и шестерня и фланцы.

Источник: Между тем в гараже / YouTube

Обратите внимание, что эта деталь будет одного из трех различных диаметров, чтобы дать вам возможность выбора угла изгиба, который вы хотите, чтобы машина могла производить.

Затем возьмите другой диск из алюминия или стали и обработайте его с радиусом 2 и 61/64-й дюйма (7,5 см). Снова сделайте отрицательный профиль шестерни в сторону и просверлите отверстие в центре, чтобы оно соответствовало размерам центрального отверстия шестерни. Сделайте скос к верхней части одной стороны.

Затем возьмите еще один диск из алюминия или стали и обработайте его, чтобы сформировать цилиндр с радиусом 1 и 31/32 дюйма (5 см) с широким ободом в основании с радиусом 2 и 61. / 64 части дюйма (7,5 см). Снова сделайте отрицательный профиль шестерни в сторону и просверлите отверстия под болты в металлических дисках, чтобы их можно было установить на главную шестерню.

Источник: Тем временем в гараже / YouTube

Эти детали будут вставляться и выниматься из станка для гибки металла по мере необходимости.Каждый из них будет прикреплен к главной передаче с помощью изготовленных вами ранее латунных фланцев.

Шаг 3: Установите обработанные детали на шестерни

Используя только что обработанные детали, переместите их в нужное положение на большой шестерне и проверьте, как они крепятся к шестерне с помощью гаек и болтов подходящего размера. Убедитесь, что вы также добавили латунные фланцы под металлическими дисками.

Источник: Между тем в гараже / YouTube

В зависимости от размеров гаек вам может потребоваться доработка формы латунных фланцев или даже гаек, чтобы они соответствовали друг другу.Для достижения наилучших результатов используйте ленточную шлифовальную машину для выполнения этой задачи.

Источник: Между тем в гараже / YouTube

После того, как болты будут надежно закреплены на каждой детали, при необходимости приварите их. Само собой разумеется, но, пожалуйста, убедитесь, что вы принимаете необходимые меры предосторожности при сварке.

Источник: Тем временем в гараже / YouTube

Эти гайки будут использоваться в качестве основных точек крепления для включения и выключения больших металлических дисков.

Шаг 4: Построение гибочного механизма

После этого следующим шагом будет поиск другой шестерни меньшего размера с зубьями того же размера, что и у основных больших шестерен.Возможно, вам придется разобрать старые части оборудования (например, двигатели), чтобы найти их, или, в качестве альтернативы, найти и купить их.

Источник: Тем временем в гараже / YouTube

Попав в руки, возьмите лист металлолома. Поместите одно из основных колес и меньшую шестерню (обе включены) на пластину, чтобы на нее можно было установить.

После этого отметьте положение их центральных отверстий и просверлите отверстия подходящего размера через пластину. Также при необходимости закруглите углы пластины с помощью угловой шлифовальной машины и ленточной шлифовальной машины.

Источник: Тем временем в гараже / YouTube

По завершении вставьте основной крепежный болт «оси» для большей шестерни на место и приварите его к пластине. Сделав это, сделайте вал и монтажный фланец для меньшей шестерни и приварите их к пластине.

Вы хотите, чтобы главная передача и меньшая шестерня двигались свободно, так что имейте это в виду при сварке.

Источник: Тем временем в гараже / YouTube

После этого возьмите металлолом меньшего размера, очистите и закруглите углы по мере необходимости. Затем просверлите отверстие на одном конце и прорежьте / протрите клин примерно на полпути по его длине.

После этого стучите концами по направлению друг к другу, чтобы получился прямоугольный кусок металла. Эта деталь будет располагаться над меньшей шестерней, которую мы ранее установили на большую металлическую пластину, и действовать как опора вала / кронштейн для шестерни.

Источник: Тем временем в гараже / YouTube

Приварите стык по мере необходимости. Сделав это, обработайте на токарном станке более длинный металлический цилиндр / вал, чтобы он соответствовал диаметру отверстия в прямоугольном куске металла, который вы только что сделали.

Он должен будет свободно перемещаться внутри отверстия, поэтому убедитесь, что его диаметр немного меньше. Слегка скосите выступающий конец и снимите цилиндр с его исходного блока.

Источник: Между тем в гараже / YouTube

После этого закрепите вал обратно в токарном станке, поместите маленькую шестерню на свободный конец вала и закрепите ее на месте с помощью задней бабки. Включите токарный станок и сожмите / отшлифуйте детали, чтобы соединить их вместе.

Источник: Тем временем в гараже / YouTube

После этого возьмите вал и шестерню, поместите их обратно на основную металлическую пластину, а затем приварите опорную деталь вала на место на опорной пластине.

Источник: Тем временем в гараже / YouTube

После этого возьмите стальной стержень и отрежьте его до 15 и 3/4 дюйма (40 см) или около того в длину. Затем отметьте центральную точку планки с помощью разметки.

Закруглите углы шины с помощью ленточной шлифовальной машины и при необходимости удалите ржавчину. После этого возьмите небольшой узел шестерни и вала, который вы создали ранее, и поместите его в центральную точку стержня.

Источник: Тем временем в Гараже / YouTube

При необходимости приварите его на место.После этого замените вал и шестерню на главном узле. Штанга должна иметь возможность свободно вращаться над основными передачами.

Шаг 5: Изготовьте ограничители стержней гибочного станка

Затем возьмите еще несколько отрезков металлолома (один тоньше другого). Поместите их на место рядом с главной передачей, так чтобы меньшая длина была внизу, а большая пластина – вверху.

Удалите ржавчину, закруглите углы и сформируйте более широкий кусок металла так, чтобы он располагался над зубьями главной передачи.При необходимости вырежьте небольшой участок, чтобы приподнятая часть главной передачи могла свободно вращаться.

После этого приварите более тонкий кусок металла к основному основанию. Он будет служить опорой для большей пластины. После этого установите и приварите большую пластину.

Источник: Тем временем в гараже / YouTube

Это будет направляющая для основного металлического зажима детали. После этого закрепите другие металлические части, чтобы сформировать основной регулируемый зажим для изменения угла изгиба металла, когда машина будет завершена.

Источник: Тем временем в гараже / YouTube

После этого возьмите еще одну большую шестеренку и еще один кусок металлолома. Проложите шестерню по ширине металлического лома.

Затем отрежьте металлическую полосу до нужного размера и просверлите два отверстия на одном конце. Металлическая полоса должна входить в паз шестерни и касаться металлической центральной детали ступицы с широким основанием, которую вы обработали ранее.

Источник: Тем временем в гараже / YouTube

Сварите шестерню и металлический стержень вместе.При необходимости сделайте еще один регулируемый зажим для стержня главной передачи.

Затем возьмите стальную трубку и наметьте отрезки такой же ширины, как у основной опорной плиты. Отрежьте трубку до нужного размера и при необходимости зачистите срезы.

Затем поместите детали на нижнюю сторону опорной плиты основной машины и приварите их на место.

Источник: Тем временем в гараже / YouTube

После этого возьмите несколько зажимов и зажмите станок для гибки металла на краю столешницы.

Шаг 6: Обезжирьте и покрасьте детали машины

Затем возьмите растворитель, например ацетон или очиститель жира, и при необходимости очистите все металлические детали.

Четко делайте это в хорошо вентилируемом помещении, наденьте перчатки и маску, чтобы не раздражать кожу и легкие.

Источник: Между тем в гараже / YouTube

После этого решите, нужно ли и где вы хотите, чтобы какие-либо части машины были окрашены или оставлены как металл без покрытия. Заклейте те участки, которые вы не хотите красить, малярным скотчем, а затем нанесите краску распылением или раскрасьте вручную металлические части по мере необходимости.

Источник: Тем временем в гараже / YouTube

Дайте краске полностью высохнуть и снимите малярную ленту. На этом основные компоненты гибочного станка своими руками готовы.

Источник: Между тем в гараже / YouTube

Шаг 7: Проведите тест-драйв станка для гибки металла

После того, как основные компоненты собраны, последний шаг – настроить станок для гибки металла и проверить его.

Для этого закрепите основную опорную плиту сбоку от рабочего стола с помощью зажимов.Далее смажьте все движущиеся части машины по мере необходимости.

После этого установите часть шестерни главной обмотки, а затем установите главную шестерню и закрепите ее на установленной на пластине оси с помощью латунного фланца и крепежной гайки.

Источник: Тем временем в гараже / YouTube

После этого возьмите одну из центральных металлических втулок гибки и прикрепите ее к главной передаче.

Источник: Тем временем в гараже / YouTube

После этого были установлены направляющие и зажимы для опорной плиты и главной передачи.При необходимости затяните болты и гайки.

Затем возьмите кусок металла и вставьте его в станок. Теперь вы можете протестировать машину, постепенно поворачивая руль и наблюдая, как металлический стержень соответствующим образом изгибается.

Источник: Тем временем в гараже / YouTube

Поздравляем, ваш станок для гибки металла своими руками готов и полностью готов к работе.

Если вам понравился этот самодельный проект, вы можете подумать о том, чтобы добавить в свой инвентарь другие инструменты «тяжелый металл». Как насчет, например, восстановления некоторых старых инструментов?

Interesting Engineering является участником партнерской программы Amazon Services LLC и различных других партнерских программ, поэтому в этой статье могут быть партнерские ссылки на продукты. Нажимая ссылки и делая покупки на партнерских сайтах, вы не только получаете необходимые материалы, но и поддерживаете наш сайт.

5 Ошибок, которых следует избегать при покупке трубогибов

Трубогибочные станки используются в таких отраслях, как авиакосмическая, автомобильная, гидравлическая, а также в производстве гибочных труб.Сегодня это гибочное оборудование легко найти в различных конфигурациях и ценовых диапазонах. По самым разным причинам, от незнания до экономии средств и до других неустановленных причин, владельцы бизнеса часто в конечном итоге совершают ошибки при покупке этих машин. Помните: использование правильного гибочного оборудования – ключ к качеству гибки. Любая небольшая ошибка может привести к низкому качеству сгибов, что поставит под угрозу приложения, которые их используют. Этот пост познакомит вас с некоторыми типичными ошибками, которые люди допускают при покупке трубогибочных станков.

Топ-5 ошибок, которых следует избегать при покупке трубогибов

Большинство людей склонны делать неправильный выбор из-за неправильных представлений или незнания. Ниже приведены несколько распространенных ошибок при покупке оборудования для гибки труб.

1. Недостаток понимания эффективности гибочных станков : Как было сказано ранее, существуют различные типы трубогибочных станков. Ниже приведены несколько распространенных типов в зависимости от источника питания.
• Гидравлические гибочные станки: Гибочные станки приводятся в действие гидравликой и производственным воздухом.Гидравлические гибочные станки используются для гибки различных типов труб, кроме трубопроводов. Эти трубогибы более мощные, чем электрические трубогибы.
• Ручные гибочные станки: Эти гибочные станки управляются вручную вручную и используются домашними пользователями, а также любителями для выполнения точных гибов труб из мягкого металла.
• Электрогибы: Как следует из названия, эти гибочные станки работают от электричества и используются для создания сложных и сложных гибов жестких труб.
2. Приоритет денежных вложений по сравнению с требованиями к приложениям : Хотя бюджет является одним из важных факторов при покупке трубогибочных станков, это еще не все. Многие проблемы с гибкой возникают из-за неправильного выбора станка или станков низкого качества. Итак, чтобы избежать проблем с изгибом, всегда важно учитывать следующие факторы:
• Технические характеристики трубки
• Требуемая точность
• Жесткость или мягкость трубок
• Интервал использования станка
1. Покупка гибочного станка без учета рисков : Сегодня вы можете найти трубогибочные станки с различными характеристиками и разными брендами.Все они выполняют одну и ту же задачу, но могут иметь разные функции. Прежде чем выбирать машину, вам необходимо понять эти функции и их простоту. Кроме того, вам необходимо проанализировать различные риски и проблемы, с которыми вы можете столкнуться из-за их особенностей.
2. Покупка гибочного станка для использования с максимальной производительностью: Часто пользователи используют гибочный станок с максимальной производительностью. Это вызывает несколько проблем с изгибом трубы. Важно учитывать допуски, которые различаются для разных марок стали.Всегда рекомендуется покупать трубогибочный станок с запасом хода 10% или 20%.
3. Выбор машины, которая увеличивает ручной труд: Как было сказано ранее, многие пользователи отдают предпочтение деньгам, а не другим требованиям, они в конечном итоге выбирают машину, которая трудоемка и добавляет обыденности. Ручные трубогибочные станки доступны по доступной цене, поэтому покупатели в конечном итоге вкладываются в них, чтобы сэкономить деньги. Хотя эти машины дают хорошие результаты, время, затрачиваемое на регулировку изгибов труб, поворотного положения и длины, может увеличиться. Таким образом, всегда рекомендуется покупать трубогибочный станок, исходя из объема выполняемой гибки.

Избегая этих ошибок, важно приобретать трубогибы у проверенных производителей, таких как Woodward Fab. Компания поставляет ручные трубогибы и трубогибы, гидравлические трубогибы и фильеры для труб. Чтобы избежать покупательских ошибок, вы можете связаться со специалистами компании.

Связанные сообщения в блоге о трубогибочной машине:

1. Пошаговое руководство по сборке ручного трубогибочного станка
2. Верхние трубогибы от Woodward Fab
3. Как эффективно использовать трубогиб? – Часть I
4. Как эффективно использовать трубогиб? – Часть II
5. Как найти трубогиб, соответствующий вашим потребностям?
6. Гидравлический или ручной трубогиб – что ваш выбор?
7. Какие меры безопасности следует соблюдать при использовании гидравлического трубогиба?
8. 7 простых советов по улучшению процессов гибки с помощью трубогиба
9. 5 советов по идеальному изгибу труб с помощью трубогиба

Сравнение 9 лучших трубогибов – какой купить в 2021 году

Вы ищете трубогиб? Есть большой выбор. Чтобы купить лучший трубогиб, необходимо учитывать множество различных факторов, каждый из которых имеет решающее значение для производительности оборудования.

Неудачный выбор может означать, что при работе затрачиваются больше усилий, трубы / трубы неправильной формы или их повреждение.

Однако в нашем руководстве рассматриваются критические факторы, которые необходимо учитывать, и упрощает выбор правильного инструмента для задачи или операций, которые вам необходимо выполнить.

Мы составили этот сравнительный обзор на основе тщательного исследования самых популярных доступных трубогибов.Из этого руководства вы узнаете, что следует учитывать, прежде чем выбрать подходящий трубогиб.

Не нужно быть экспертом, чтобы решить, какой станок для гибки металлических труб / трубок подходит именно вам. Мы исследуем плюсы и минусы всех моделей, различных размеров труб и материалов, которые вы можете использовать с этими машинами. Мы опробовали все машины и проверили максимальные размеры углов изгиба, производительность с различными металлами, насколько легко получить правильный диаметр трубы с помощью штампов для каждой задачи и многое другое.

Давайте углубимся в наш обзор трубогибов.

Сравнение трубогибов – 11 факторов, которые мы считаем наиболее важными

В то время как один трубогиб может быть лучшим выбором для одного человека, другие могут счесть его непригодным для выполнения выбранной ими задачи в зависимости от размеров и типов материалов (алюминий, сталь, титан и т. Д.), С которыми он работает. При покупке трубогиба следует учитывать несколько факторов. Наиболее важные из них:

1. Тип трубогиба

По конструкции трубогибы можно разделить на четыре типа.Каждая конструкция имеет свое применение благодаря уникальному процессу гибки труб. Вот эти типы:

• Открытый ротационный ленточнопильный станок: эта конструкция является лучшим трубогибом с роликовым каркасом и подходит для труб большинства размеров, линий и т. Д., Которые большинство людей хотят использовать. Это один из самых популярных вариантов благодаря своей гибкости и долговечности.
• Держатель оправки: используется, когда важно поддерживать внутренний диаметр трубы. Использует стальные шарики или заглушки для дополнительной поддержки трубы или трубки. Идеально подходит для крутых поворотов.
Вальцегибочный станок
• : используется для сгибания труб в дуги окружности или изготовления бухт.
• Трубогиб: быстрый и недорогой трубогиб; использовать для изготовления трубчатых конструкций, столбов ограждений, вытяжных систем и т.п.
2. Мощность

Мощный гибочный инструмент обеспечивает более высокую производительность при относительно небольшом усилии. Таким образом, он легко справляется с более толстыми и плотными металлами. Есть ручные гибочные станки, гидравлические гибочные станки и электрогибочные станки.

3. Вместимость

Каждый трубогиб обрабатывает определенный максимальный объем материала, который вы можете с его помощью сгибать. Эта мощность обычно указывается производителем в разделе технической информации по трубогибу.

4. Стоимость

Ознакомьтесь с нашими подборками, и вы увидите, что некоторые хорошие трубогибы стоят от 300 до 2000 долларов. Трубогиб, который вы выбираете, должен соответствовать вашему бюджету и, что еще более важно, предлагать отличное соотношение цены и качества.

5. Точность

Для выполнения некоторых работ по гибке требуется точный радиус гибки до последнего миллиметра. В то же время есть и другие задачи, при которых можно мириться с малейшими деформациями трубки.

6. Поддерживаемые материалы

Трубогиб может работать с конкретным материалом или диапазоном материалов. Эта информация является ключевой для выбора трубогибов, подходящих для вашей работы.

7. Качество дизайна

Если вы инвестируете в высококлассный сегмент спектра, вам нужен трубогиб, который справится со всем, что вам нужно, с отличным дизайном и высоким качеством.

8. Простота использования

Важно знать, насколько легко (или сложно) будет работать с выбранным вами трубогибом. Не все одинаковы.

9. Безопасность

Многие совершают ошибку, покупая бюджетные трубогибы, в которых отсутствуют меры предосторожности. Лучше вложить немного больше, чем подвергать свою жизнь опасности во время работы.

10. Гарантия

Имея такое дорогое оборудование, как трубогиб, вам нужна приличная долговечность.Убедитесь, что на трубогиб поступает гарантия на детали, покрывающую изделие на случай возникновения проблем. Также следует учитывать уровень обслуживания клиентов, предоставляемый производителем.

11. Диапазон гибки

Для каждой работы может потребоваться работа с разными диапазонами гибки. Трубогиб, который работает с большим диапазоном, лучше.

Сравнение лучших трубогибов

# 1 Трубогиб RogueFab M600

Станок для гибки металлических труб RogueFab M600 – один из лучших.

M600 сгибает алюминий и металл примерно на 94 градуса за один выстрел, в то время как другие гибочные машины не могут гнуть металл более чем на 90 градусов. Он гнет широкий спектр круглых и квадратных труб, включая латунь, медь, углеродистую сталь, нержавеющую сталь и алюминий.

Трубогибы RogueFab настолько популярны, потому что это станок с широкими возможностями настройки. Вы можете добавить доступные обновления, такие как пневмогидравлический цилиндр для выполнения самых тяжелых работ и штампы с прижимными роликами, которые не оставляют следов на металлических поверхностях.Эти дополнения превращают RogueFab M600 в высококлассный профессиональный рабочий инструмент.

Другие обновления включают систему питания (от RogueFab), тонкостенное приспособление для тонких квадратных или круглых труб / труб, ограничитель обратного хода (для обеспечения постоянного расстояния между радиусами изгиба) и датчики поворота.

Обновление плунжера стоит всего 65 долларов, так что трубогиб RogueFab M6000 (с обновлением плунжера) – отличное предложение!

ЗА: Что нам в нем нравится

• Большое количество навесного оборудования и обновлений.
• Мощный инструмент для гибки металлических и прочных стальных прутков диаметром до двух дюймов.
• Первоклассное качество сборки.
• Превосходная универсальность и хороший диапазон углов изгиба.
• Низкая начальная стоимость (менее 1000 долларов США с бараном), высокое соотношение цены и качества.
• Большая гибкость, может использоваться для различных целей.

МИНУСЫ: Что можно улучшить

• Многие вещи продаются отдельно, например, в комплект не входит приспособление для обратной гибки или комплекты штампов.
• Пожизненная гарантия не предоставляется.
Наш вердикт

RogueFab M600 предлагает отличные характеристики для выполнения S-образных изгибов. Он также сгибает алюминиевые и сверхтолстые трубы DOM и легко сгибает трубы из хромомолибденовой стали 4130 для создания каркасов безопасности, которые пройдут технический осмотр.

Рейтинг: 9/10

# 2 Baileigh RDB-050 Трубогиб

Baileigh RDB-050 – трубогиб с ручным управлением, который превосходит ожидания благодаря своей способности гибки металла в тяжелых условиях. RDB-050 может изгибать трубы из низкоуглеродистой стали с внешним диаметром до 2,5 дюймов; Впечатляет для ручного трубогиба низкого давления.

Нам нравятся варианты с несколькими скоростями. Поскольку легкие материалы, такие как алюминий, могут изгибаться относительно быстрее, RDF-050 предлагает трехскоростные настройки в зависимости от размера материала: 4 ° (обеспечивает максимальный крутящий момент, применимо для трубок из низкоуглеродистой стали с внешним диаметром 2,5 дюйма или хромомолибденовых труб с внешним диаметром 2 дюйма), 8 ° , и 12 ° на тягу.

Гибочный станок ручного типа работает с храповым механизмом.Каждое движение дает около 4 ° изгиба, что неплохо. Механизм, предотвращающий возврат к пружине, удерживает изгиб на месте после каждого храпового механизма. Универсальность и производительность этого инструмента впечатляют: он может изгибаться до 200 ° без необходимости перезагрузки.

RDB-050 – это универсальный прибор. Гибочный станок поставляется с подставкой для устойчивости, шкалой степеней и ручкой изгиба для дополнительного рычага. Однако матрицы нужно покупать отдельно от компании. Компания Baileigh предлагает специальные матрицы для использования с различными типами металла

ЗА: Что нам в нем нравится

• Один из самых простых в эксплуатации трубогибов
• Трубогиб с роликовым каркасом для тяжелых условий эксплуатации
• Все идет в комплекте с самогибом
• Дополнительные аксессуары не требуются
• Первоклассное качество сборки и производительность
• Разумное значение
• Несколько вариантов регулировки скорости для различных материалов (сталь, алюминий и т. Д.)) и уголки
• Легкий

МИНУСЫ: Что можно улучшить

• Товар имеет высокую цену, учитывая, что это ручной трубогиб.
Плашки
• и приспособление для обратной гибки не входят в комплект поставки станка, что увеличивает общую стоимость.
• Без пожизненной гарантии
Наш вердикт

Baileigh RDB-050 находит широкое применение в качестве инструмента для гибки труб для изготовления каркасов и металлических шасси.

Рейтинг: 8/10

# 3: Трубогиб JD2, модель 32

В случае трубогибочного станка JD Squared 32 этот станок следует базовой конструкции 25-летней давности с некоторыми доработками для улучшения работы и вывода ее на новый уровень.

JD2 Model 32 – это усиленная версия трубогиба Model 3 с простой механикой. Но теперь модель 32 выигрывает от мощности гидравлической жидкости и большей прочности, что упрощает работу и повышает производительность при гибке металла.

Он имеет обработанные на станке с ЧПУ прочные стальные конструкционные поверхности, рассчитанные на большие нагрузки и прецизионный радиусный изгиб. Он отлично подходит для изготовления каркасов безопасности. Также имеется индикаторное колесо для получения данных о точном радиусе изгиба и угле трубы.

Храповой механизм этого инструмента так же прост в использовании, как и Baileigh RDB-050. В комплекте с машиной вы получаете 36-дюймовую телескопическую рукоятку для рычага, которую можно удлинить с помощью любой трубы сортамента 40 диаметром 1 дюйм.

ПРОФИ: что нам в нем нравится

• Даже со всеми дополнительными устройствами и приспособлениями этот станок является одним из самых дешевых трубогибов на рынке.
• Простая конструкция с отсутствием сложных деталей означает, что он работает непрерывно с меньшим объемом обслуживания и поломок.
• Указатель для точных углов гибки.
• В целом производительность хорошая.

МИНУСЫ: Что можно улучшить…

• Не такой прочный или тяжелый, как трубогиб RD-050.
• Нет контроля скорости или крутящего момента.
Наш вердикт

Трубогиб JD2 Model 32 отлично подходит для людей, которые ищут доступный по цене качественный продукт, способный удовлетворить требования низкой и средней производительности.

ПРИМЕЧАНИЕ. Плашки приобретаются отдельно.

Рейтинг: 8/10

# 4: Гидравлический трубогиб JD2 модели 32

Этот гидравлический трубогиб представляет собой модернизированную версию базовой версии (последний раз обновлялся несколько лет назад) и теперь обладает повышенной прочностью на изгиб. Поскольку он работает по-другому, мы решили включить гидравлическую версию в отдельную запись.

Рассмотрите вариант с гидравлическим приводом, если вы выполняете операции гибки, требующие большего усилия, чем предоставляет ручной инструмент, или если вам нужен станок для различных целей. В гидравлической версии разница впечатляет! И вы получите гибочный станок, пластину для измерения степени и цилиндр.

Но насос для гидравлической версии необходимо покупать отдельно от JD2, с возможностью приобретения пневматического / гидравлического / электрического насоса.

Цилиндр имеет хорошее качество сборки и рассчитан на длительный срок службы.

Следует учитывать, что эта последняя обновленная версия с гидравлической системой имеет существенный скачок в цене по сравнению с базовой машиной без гидравлики. Если вы думаете, что хотите получить удобство этой версии, будьте готовы выложить 400 долларов или больше.

ЗА: Что нам в нем нравится

• Поставляется с привилегиями и преимуществами базовой версии.
• Дополнительные улучшения в этой версии очень хорошо служат своему назначению, обеспечивая дополнительную мощность там, где это необходимо, для придания формы тому, что вы изгибаете.

МИНУСЫ: Что можно улучшить

• Добавление гидравлики не оправдывает значительного увеличения цены примерно на 400 долларов (без насоса), так как мощность машины остается прежней.
• Плашки продаются отдельно.
Наш вердикт:

Гидравлическая версия – отличное обновление базовой машины, если вы готовы потратить лишние деньги. Это снижает усилия и усилия, необходимые для работы с ручным трубогибом.

ПРИМЕЧАНИЕ. Плашки приобретаются отдельно.

Рейтинг: 7/10

# 5 Трубогиб Woodward Fab WFB2

Было бы ошибкой обсуждать доступные трубогибы и упускать из виду Woodward Fab WFB2. Это один из самых дешевых трубогибов на рынке, используемый профессионалами.

Этот ручной трубогиб стоит немногим более 300 долларов, поэтому при такой цене будет сложно найти неисправности в трубогибе. Он отлично подходит для гибки труб диаметром до 2 дюймов, что ничем не хуже модели 32 и других трубогибов, о которых мы только что рассказали.

Woodward Fab WFB2 хорошо работает как с квадратными, так и с круглыми трубами / трубами. Это упрощает использование инструмента для создания и придания формы металлическим каркасам.

У него 29-дюймовая рукоятка, что лучше, чем у некоторых версий, но все же немного меньше 36-дюймовой рукоятки, поставляемой с JD2 Model 32. С положительной стороны, WFB2 поставляется с выгравированным циферблатом для точного изгиба. .

При рассмотрении этой машины следует иметь в виду, что подставка, которая придает повышенную устойчивость конструкции рамы, не идет в комплекте.Его нужно покупать отдельно. Однако по такой низкой цене вы не будете возражать.

ЗА: Что нам в нем нравится…

• Низкая стоимость делает этот инструмент доступным даже для людей с ограниченным бюджетом.
• Все компоненты гибочного станка обработаны на станке с ЧПУ для большей точности при гибке.
• Циферблат градусов выгравирован на самом гибочном станке, поэтому вы всегда знаете угол изгиба.
• Меньше места, чем другие трубогибы.

МИНУСЫ: Что можно улучшить…

• Выдвижная ручка не предусмотрена, а длина встроенной ручки составляет всего 27 дюймов.
• Качество сборки этого продукта не такое хорошее, как у других трубогибов в списке (чего можно ожидать и прощать в этом ценовом диапазоне).
• В то время как большинство других трубогибов могут изгибаться на 180 градусов и более, WFB2 может изгибаться не более чем на 120 °.
Наш вердикт

Woodward Fab WFB2 отлично подходит для пользователей DIY, которые ищут инструмент в нижнем и среднем сегменте. Это дешевая машина для изготовления металлического каркаса или аналогичной конструкции диаметром менее 2 дюймов.

Примечание. Плашки продаются отдельно.

Рейтинг: 8/10

# 6 Трубогиб JMR Raceline

Для энтузиаста или домашнего пользователя, которому не нужна профессиональная машина, дешевый вариант часто может справиться с работой без ненужных вложений в высококачественные компоненты. Трубогиб JMR Raceline отвечает всем этим требованиям.

Этот трубогиб стоит столько же, сколько Woodward Fab WFB2, но обеспечивает дополнительную производительность, поддерживая 2 шт.Трубки диаметром 5 дюймов. Однако с точки зрения качества сборки WFB2 превосходит трубогиб Raceline.

JMR Raceline имеет нейлоновые / графитовые втулки на шарнире, стальные рычаги без покрытия и штифты из термообработанной стали 4140. Если вы планируете повысить требования к гибке труб, JMR Raceline можно модернизировать с помощью гидравлической системы.

Он поддерживает три скорости гибки в зависимости от крутящего момента, что увеличивает эффективность в зависимости от ширины материала, с которым вы работаете. Вы также получаете шкалу градусов, чтобы увидеть точный угол изгиба трубки.

ЗА: Что нам в нем нравится…

• Цена этой машины (включая все необходимое навесное оборудование) самая низкая в сегменте.
• Поставляется со шкалой градусов и стрелкой для точной гибки.
• Компактные размеры делают его легким, портативным и удобным в хранении и транспортировке.

МИНУСЫ: Что можно улучшить…

• При значительно более низкой цене вы также получаете компромисс в отношении качества сборки.
• Основные вещи, такие как ручка и подставка, необходимо приобретать отдельно.
Наш вердикт

Трубогиб JMR Raceline – это очень простая машина, которая лучше всего подходит для новичков и любителей, а не для работы в тяжелых условиях. Если вы работаете над проектами DIY, не задумываясь о долгосрочных обязательствах, JMR Raceline может вам подойти.

ПРИМЕЧАНИЕ. Плашки приобретаются отдельно.

Рейтинг: 7/10

# 7 Pro-Tools 105 Трубогиб

Если вам нравится дизайн JMR Raceline, но вы хотите чего-то более высокого качества, трубогиб 105 может вам подойти.

Хотя эта машина меньше по размеру (и менее популярна), чем JD2 Model 32, она предлагает такое же качество сборки. Качество обеих машин настолько схоже, что люди часто задаются вопросом, какую из них купить.

Для гибки труб и трубок 105 сертифицирован производителем только для стальных трубок сортамента 40. Если вы хотите согнуть трубы из любого другого материала, заранее проконсультируйтесь с производителем.

Максимальная емкость 105 для трубок составляет 2 дюйма (внешний диаметр).Он также хорошо подходит для гибки квадратных труб. Говоря о максимальной степени изгиба, эта машина может разворачиваться до 180 градусов, как и лучшие модели в этом списке.

Имейте в виду, что, хотя он поддерживает шкалу градусов, он не входит в комплект. Вам нужно доплатить за шкалу градуса и инструменты.

ЗА: Что нам в нем нравится…

• Доступно по цене без ущерба для качества сборки.
• Хорошее послепродажное обслуживание.
• Компактный, легкий и портативный.

МИНУСЫ: Что можно улучшить…

• Циферблат и подставка для градусов не входят в комплект поставки.
• Изгиб труб рассчитан только на трубы из стали сортамент 40.
Наш вердикт

Если вам нужен простой и доступный трубогиб без ущерба для качества, вам понравится 105. Он поддерживает трубы, круглые и квадратные трубы. Обязательно приобретите необходимые дополнения (например, градусное кольцо), если купите его.

ПРИМЕЧАНИЕ. Плашки приобретаются отдельно.

Рейтинг: 7/10

# 8 Pro-Tools 105 Гидравлический трубогиб

Если вы думаете, что трубогиб 105 с гидравлическим приводом будет такой же, как и негидравлический вариант, вы полностью ошибаетесь. 105 Hydraulic выводит функциональность (а также цену) продукта на совершенно другой уровень.

Начнем с того, что эта версия расширяет возможности машины для работы в тяжелых условиях, позволяя работать с трубами с наружным диаметром 2,5 дюйма.Как и его основной брат, этот также изгибается на 180 градусов.

Самое приятное то, что он поставляется с воздушным / гидравлическим насосом в коробке. Вы можете обновить его до электрического насоса за дополнительные 400 долларов.

По сравнению с другими домкратами для бутылок или трубогибами с гидравлическим приводом, вы обнаружите, что Pro-Tools 105 Hydraulic проще в использовании. На замену инструмента на станке у вас уйдет около минуты, что достойно восхищения.

В то время как негидравлическая версия вполне доступна, гидравлическая версия 105 является самым дорогим трубогибом в этом списке.

Если у вас уже есть ручной трубогиб Pro-Tools 105, вы можете обновить его до гидравлической версии, получив комплект для переоборудования. Однако стоимость этого комплекта составляет порядка 1500 долларов, что можно рассматривать как немного неоправданно.

ЗА: Что нам в нем нравится…

• Трубогиб большой мощности.
• Поддерживает квадратные и круглые трубы и трубы.
• Подставка входит в комплект поставки.

МИНУСЫ: Что можно улучшить…

• Ценник у товара довольно высокий.
Наш вердикт

Учитывая цену гидравлического станка Pro-Tools 105, он идеально подходит в случае, если вы хотите перейти с ручной версии. Если вы находитесь на рынке, чтобы купить, а не обновить, другие записи в этом списке могут быть лучше для ваших нужд.

ПРИМЕЧАНИЕ. Плашки приобретаются отдельно.

Рейтинг: 6/10

# 9: Доступный бендер (он же Speedway, Low Buck, KAKA Industrial, Eastwood и т. Д.)

Этот легкий трубогиб сейчас очень популярен.Это универсальный трубогиб, импортируемый из Китая и продаваемый под различными торговыми марками, такими как трубогиб Speedway 3-го поколения, Seven Dies, 8-тонный сверхмощный трубогиб KAKA Industry HB из нержавеющей стали и другие.

Причиной его популярности и принятия различными брендами, такими как Kaka Industrial 8 Ton и Seven Dies, является его цена. По цене ручного трубогиба вы получаете 8-тонную гидравлическую машину с домкратом для бутылок (с некоторыми необычными маркетинговыми бирками в зависимости от марки, особенно от Kaka Industrial HB 8 Ton).

Как вы понимаете, этот гидравлический трубогиб не может конкурировать с ведущими, даже ручными. Он изгибается только под максимальным углом около 90 градусов, в то время как другие изделия могут изгибаться до 180 °.

Хотя в рекламной брошюре гибочного станка обычно используются слова «гидравлический» и «8 тонн», он имеет конструкцию ручного насоса для гибки трубы. Это требует большого ручного усилия, которого избегают другие гидравлические гибочные машины.

Что нам в нем нравится

• Дешево и доступно
• Легкий и портативный
• Простое хранение

Что можно улучшить

• Качество продукции не сравнимо с лучшими трубогибами.
• Он не может обеспечить очень индивидуальные или сложные изгибы.
• Угол изгиба ограничен 90 градусами.
Наш вердикт

Доступный трубогибочный станок подходит для небольших работ, когда требуется изгиб менее 90 градусов. Если вам нужен продукт с профессиональными характеристиками или продукт, предназначенный для обработки нержавеющей стали, этот гибочный станок не для вас.

ПРИМЕЧАНИЕ. Плашки приобретаются отдельно.

Рейтинг: 6/10

Как легко резать и гнуть арматурный стержень – включая видео «Сделай сам»

«Арматура» – это сокращение от «Армированный стержень» или иногда «Армированная сталь / Арматурная сталь».Без сомнения, Rebar’s – это спасательный круг для бетона и конструкций. Основание для любой конструкции требует отличного бетона, а арматура делает бетон в несколько раз прочнее с отличной структурной прочностью и показывает большую устойчивость к любым повреждениям. Конструкции не всегда основаны на прямом арматурном стержне, но часто возникает необходимость изгиба арматуры, а также их резки. Помимо серьезного строительного бизнеса, с арматурой может быть довольно интересно работать, например, делать буквы из арматуры, создавать деревенские произведения искусства, металлические скульптуры, проектировать сады или добавлять несколько структур в ваш дом.Мы в Truly Geeky собрали статью о том, как согнуть арматуру, чтобы помочь вам со всеми нюансами, связанными с гибкой арматуры, как профессиональным способом, так и в домашних условиях без какого-либо профессионального оборудования.

Ручная гибка арматуры или стальной арматуры имеет ряд недостатков. Гибка стали или любого другого металла делает его слабым, но если это было сделано профессионально, повреждение материала можно до некоторой степени контролировать.

Типы арматуры

Вы можете подумать, требуется ли для гибки арматурных стержней знания о типах арматурных стержней. да. Знакомство с арматурой позволит вам сделать лучший выбор, когда дело доходит до арены длительного строительства. Правильные способы и инструменты для гибки арматурного стержня зависят от типа используемого арматурного стержня. .

• European Rebar – высокая стоимость, наименее предпочтительный, наименьшее сопротивление, нельзя ожидать существенно высокой структурной целостности от их арматуры.
• Арматура из углеродистой стали – также известная как черный стержень, низкая стоимость, высокая прочность, лучшее соотношение цены и прочности на растяжение, имеет лучшие варианты, чем этот черный стержень, когда дело доходит до мест с высокой влажностью или водонасыщенностью.
• Арматура с эпоксидным покрытием – это черный арматурный стержень с эпоксидным покрытием, такой же предел прочности на разрыв, как у черной арматуры, но демонстрирующий большую устойчивость к коррозии, нежное эпоксидное покрытие предназначено для легкой коррозии.
• Оцинкованная арматура – Устойчивость к коррозии в 40 раз выше, чем у черной арматуры с цинковым покрытием, с гальваническим покрытием трудно обращаться, на 40% дороже, чем у арматуры с эпоксидным покрытием.
• Полимер, армированный стекловолокном (GFRP) – более высокая прочность на разрыв, хорошая альтернатива традиционной стальной арматуре, для изгиба арматура типа GFRP не будет производительной, она не подвержена коррозии, в 10 раз дороже эпоксидной смолы покрытие, очень легкое.
• Арматура из нержавеющей стали – наиболее предпочтительная арматура, самая дорогая по сравнению с эпоксидным покрытием, лучшая арматура для строительных проектов любого масштаба, в 1000 раз более устойчивая к коррозии, более устойчивая к повреждениям, с по сгибает арматуру из нержавеющей стали легкий и не доставит вам никаких проблем, чем другие типы арматуры, обладает высокой коррозионной стойкостью.

Наиболее распространенная арматура, используемая в настоящих сценариях, изготавливается из необработанной закаленной углеродистой стали, которая не подвержена ржавчине и коррозии.В сочетании с бетоном, имеющим значение pH выше 12, арматура становится прочной и обеспечивает дополнительную защиту от коррозии.

Как резать арматуру Арматура

поставляется в виде длинных стержней, поэтому резка и гибка арматуры становится сложной задачей. Для армирования бетона и повышения прочности на разрыв важно резать и гнуть арматуру. Если вы хотите сделать некоторые художественные работы или садовые работы с использованием арматуры, в этот раз вам также понадобится резка арматуры.

Вы можете использовать профессиональные способы или сделать это вручную, но в любом случае постарайтесь соблюдать меры безопасности, прежде чем начинать резку арматуры.

Обрежьте арматурный стержень ножовкой или профессиональным инструментом

Если вы хотите сделать резку арматуры для вашего сада или домашнего хозяйства, воспользуйтесь ножовкой или сабельной пилой. Если у вас много арматуры, необходимой для строительства или других работ, используйте профессиональные инструменты (дисковые пилы, переносной резак для арматуры или болторез).Это предложило бы безопасную работу эффективно. Некоторые другие профессиональные инструменты перечислены ниже в разделе, который предлагает как резку, так и гибку арматуры.

Давайте узнаем несколько эффективных способов гибки как профессионально, так и вручную

Как согнуть арматурный стержень с помощью профессиональных инструментов

Для резки и гибки арматуры требуется больше, чем просто физическая работа. Это требует небольшого профессионального подхода, такого как определение типов арматуры, характеристик арматуры, таких как прочность на разрыв, предел текучести, различные размеры и марки арматуры.У вас есть специально разработанные профессиональные инструменты для гибки арматуры, отвечающие нашим требованиям.

Преимущества профессиональной гибки

Помимо простоты гибки вручную, преимущества использования профессиональных инструментов для гибки арматуры:

• Ваша арматура остается в целости и сохранности
• Обеспечивает быстрое выполнение работ
• Обеспечивает точную гибку и резку арматуры
• Может выполнять гибку и резку в средних и тяжелых условиях
• Делает больше за меньшее время

Наиболее распространенные профессиональные инструменты для гибки арматурного стержня:

1. Переносные и силовые станки для гибки стержней

Купить сейчас

Электроэнергетические станки для гибки арматуры являются самым быстрым и менее трудоемким способом гибки арматуры. Вы можете выбрать одну из множества моделей, таких как портативные машины для гибки арматуры средней и большой мощности, электрические / гидравлические арматурные станки, которые могут с легкостью изгибать арматуру до 5/8 дюйма (№ 5) класса 60. Портативные станки для гибки арматуры поставляются с такими функциями, как изолированные электродвигатели, съемная направляющая для гибки, которая используется для повторения одного и того же углового изгиба, сменный гибочный крюк, высококачественные гибочные штампы, башмак для гибки на 90 ° и набор воротников для изгиба арматуры под идеальным углом 90 ° и достаточно универсальный для сгибания или выпрямления арматуры на месте.В строительных проектах, требующих точности и последовательности при каждом изгибе, используется только этот гибочный станок. Они поставляются в футляре для переноски и других необходимых наборах инструментов.

Цена может быть сомнительным фактором, но если ваша цель – совершенство, то этот электрогибочный станок – один из лучших вариантов, который может обрабатывать стальной пруток любого размера и любой марки. Общая стоимость этого пруткового станка составляет от до 3000–5000 долларов. Тот, что показан на картинке, стоит около $ 3,588

2.Стол переносной


Купить сейчас

Обычно они выглядят как квадратная коробка и используются при гибке арматуры в тяжелых условиях. Настольные арматурные станки имеют стандартный ножной педальный переключатель для безопасного изгиба без помощи рук. Как и переносные гибочные станки, они также работают с арматурой разных диаметров и марок. Настольные станки для гибки арматурных стержней имеют дисковый переключатель угла поворота, который можно настроить для точного изгиба арматурного стержня под любым углом от 0 до 180 градусов. Эти типы арматурных станков имеют стандартные функции, такие как аварийный выключатель, фиксаторы заданного угла, гибочные ролики, прецизионные опции, соответствующие стандартам ACI 318-05, и двухсторонние подъемные ручки для удобной переноски.

Цена на этот станок для гибки арматуры составляет от 1500 до 2000 долларов.

3. Ищите ручные гибочные станки

Купить сейчас

Самым простым и легким в использовании инструментом является ручной станок для гибки арматуры, в котором единственное, что вам нужно сделать, это обеспечить изгибающее усилие. Ручной станок для гибки арматуры имеет длинную ручку / рычаг и кулачковый механизм, который дает вам большое преимущество при гибке арматуры. Способность изгиба (размер и классы) и способность изгиба (углы 0–180 °) зависят от используемого ручного станка для гибки арматуры (а также от компании, которая их производит), но обычно они могут обрабатывать размеры до класса 60 и № 5 ( 5/8 дюйма) (16 мм). Прямой арматурный стержень прижимается к чугунной гибочной матрице, а рычаг / рукоятка нажимается до тех пор, пока не будет получен желаемый изгиб. Ручной станок для гибки арматуры не требует источника питания, имеет минимальный вес, легко переносится и прост в эксплуатации. Хотя они экономичны, у них есть ограничения, например, они могут сгибать только один стержень за раз, некоторые из ручных гибочных станков хорошо работают с низкосортной сталью, поскольку они легко сгибаются. Общая стоимость этого станка для гибки стержней составляет где-то от 200 до 500 долларов.

На что следует обратить внимание

1. Если ручка / рычаг, прикрепленные к ручному устройству для гибки арматуры, не обеспечивает достаточного крутящего момента для изгиба арматурного стержня, арматурный стержень слишком велик для механизма.Не используйте удлинители на ручке для сгибания арматурного стержня.
2. Берегите их от грязи, грязи, песка, воды и пыли. Если регулярно подвергаться воздействию грязи, пыли и воды, они постепенно повредят внутренние механизмы гибочного станка.
4.Комбинированный станок для гибки и резки арматуры

Купить здесь

Эти профессиональные инструменты объединяют в себе оба блока – станка для гибки арматурных стержней и ножа – на прочном подвижном корпусе с порошковым покрытием. У него есть тумблер, который позволяет вам переходить от гибки к резке без помощи рук с помощью ножной педали.Для работы не требуется жесткая проводка. Электрические розетки с защитой от атмосферных воздействий – хороший выбор для этого комбинированного инструмента для гибки арматуры. При желании вы можете достать резак для арматуры из агрегата и использовать его в любом другом приложении, но цена этого инструмента выше, чем у любого другого инструмента в этом списке, но он действительно профессиональный.

5. переносной Арматурогиб / резак

Купить здесь

источник: toolfetch.com Чаще всего используется на стройплощадках для резки и гибки арматуры.У вас есть возможность резать и сгибать арматуру, выступающую из стены или колонн, из поврежденных частей здания или для другого домашнего использования. Этот станок для гибки / резки арматуры предназначен для работы в тяжелых условиях, но не имеет сменных приспособлений для изгиба арматуры под разными углами.

Последнее, но не менее важное

Уход за инструментом для резки и гибки арматуры

• Не допускайте попадания на портативные арматурные станки дождя и влаги. Они могут работать в умеренный дождь, но, тем не менее, даже незначительное попадание на них дождя снижает вероятность поломки или сгорания двигателей.
• Берегите их от копоти и грязи. Не кладите их где-нибудь на земле, чтобы просто лежать как таковые. Склонность оставлять ручные устройства как таковые влияет на долгий срок службы электроинструментов.
• Если портативные арматурные станки имеют определенную мощность, то изгибайте арматурные стержни с такой мощностью. Все, что выше, приведет к сгоранию двигателя электроинструментом.
• Как и любой другой электроинструмент, портативные арматурные станки подвержены длительным периодам некачественного обслуживания.
Как согнуть арматуру вручную, чтобы сделать некоторые садовые работы или художественные работы своими руками? (Веселая часть)
Арматурные стержни

не всегда используются в серьезном строительстве, так как они также используются для изготовления поделок, произведений искусства, садовых конструкций, украшения дорожек, стендов и т. Д.Поэтому, когда дело доходит до всех вышеперечисленных работ и домашнего применения, мы можем использовать ручные способы изгиба арматуры.

Давайте их посмотрим.

1.

Арматурный трубогиб Hickey

Купить сейчас

Станки для гибки Hickey представлены в различных вариантах и ​​могут работать с арматурой диаметром 5/8 дюйма. Станок для гибки арматуры Hickey будет выглядеть как обычный железо-стальной стержень, но вся хитрость кроется в его головке. Головка устройства для загиба засоса варьируется от разных производителей, так как некоторые предлагают возможность высечки головы или закаленные шпильки (обычно 2-3) на головке для дополнительного сцепления при сгибании.Поместите головку для загиба засоса в нужное место или просто закрепите их на арматуре, которую нужно изгибать, все, что вам нужно приложить, это усилие, и сгибание станет легким с засосом. Немного осторожно, покупая хикки-трубку, выбирайте легкую, но исключительно прочную, хорошо сваренную, прочную и длинную стальную ручку, чтобы она стала простой и осуществимой с усилиями, которые вы прикладываете для хорошего сгибания.

Когда дело доходит до головки засоса, прочная легированная сталь выдерживает нагрузку и помогает при изгибе.Для нашего удобства насадки Hickey доступны в различных вариантах, таких как головки для трубогибов из алюминия, головки из легированной стали, высеченные типы, которые бывают разных дюймов / размеров. Сгибание арматуры с помощью Hickey Bender – еще один удобный метод, который вы можете использовать, не выходя из дома, но единственная сложность заключается в том, что это займет много времени и работы, а работа станет грязной, если арматура для изгиба будет больше.

2.Как согнуть арматурный стержень с помощью трубы Нам нужны 2 стальные трубы для гибки арматуры.Положите первую трубу на землю и вставьте в нее арматурный стержень. Отметьте точку на арматурном стержне, где должен появиться изгиб. Теперь вставьте вторую трубу на арматурный стержень. Оставьте отметку видимой снаружи. Теперь наступите на первую трубу и возьмите вторую трубу, где вы будете использовать силу своих мышц, чтобы взять вторую трубу. Используя свои силы, вы можете увидеть, что арматурный стержень изгибается на той отметке, на которой должен появиться изгиб. Чтобы получить четкое объяснение по этому поводу, посмотрите видео здесь.
3.Свой недорогой арматурогиб Вам понадобится кованый болт с проушиной, кусок длинного дерева и труба, чтобы создать свой собственный станок для гибки арматуры. Закрепите кованый рым-болт с одной стороны дерева. Расстояние между рым-болтом и остальной частью дерева будет примерно 1: 3. Проденьте арматурный стержень через рым-болт. Вставьте его до точки, где должен появиться изгиб. Теперь наденьте трубу и вставьте ее в арматуру. Возьмите трубу, стоящую с той же стороны. Сгибая арматурный стержень, можно стоять и двигаться по трубе.Посмотрите видео ниже и получите представление о гибке арматуры таким способом. Все, что вам нужно, чтобы сделать этот станок для гибки арматуры, стоит всего 4 доллара.
4. Как согнуть арматурный стержень в старинном стиле

Предоставлено: adobohamburger. com

Чтобы согнуть арматурный стержень этим методом, вам потребуется длинная древесина, установленная в стоячем положении, и 4 небольших стержня, закрепленных на дереве. Эти 4 стержня необходимо закрепить, как показано ниже. Вставьте арматуру в стержни, закрепленные на дереве. Вставьте трубу в арматурный стержень.Удерживая трубу, согните ее в том месте, где должен появиться изгиб.

Некоторые из применений изгибаемой арматуры – это строительство клеток для растений и животных, вешалок для растений и других приспособлений для садоводства. Поэтому, когда вы получите следующий проект гибки арматурного стержня, подумайте о нескольких способах гибки его различных форм и размеров.

Почему нельзя нагревать арматуру?

Как известно, сталь является основным компонентом арматуры. Это один из важных материалов, который часто состоит из других богатых элементов, включая цинк, свинец или олово.Хотя нагревание бруска облегчает его сгибание, оно также в некоторой степени ослабляет его элементарный состав. Если в строительном проекте вы полагаетесь на арматуру, а арматура выдерживает вес, не рискуйте повторно нагреть ее. Поскольку вес вашего проекта поддерживается арматурой, любая небрежность или небрежность может прямо или косвенно повлиять на безопасность людей, участвующих в вашем проекте. С арматурой можно манипулировать путем нагрева, но это часто приводит к травмам или даже хуже.

Надеемся, что наши методы гибки арматуры вам пригодились. Теперь у нас могут возникнуть некоторые вопросы, например, какие инструменты для гибки арматуры лучше всего подходят для моих нужд, как выбрать правильные инструменты для гибки арматуры и т. Д. Давай обсудим их.

Как выбрать подходящий инструмент для гибки арматурного стержня?

Приобретение профессионального инструмента для гибки / резки арматуры может быть хорошей инвестицией. Для этого вам нужно выбрать инструмент, основываясь на некоторых факторах. Они описаны ниже. Вы можете выполнять ручную резку / гибку арматуры, чтобы делать свои работы на уровне дома. Но это небезопасный процесс ни для вас, ни для арматурного стержня, над которым вы работаете.

1) Знакомство с арматурой – важный первый шаг. Тип, размер и сорт – важные детали, которые вам следует знать, прежде чем начинать сгибать арматурный стержень.

Стандартная таблица размеров арматурных стержней США дает полную информацию о доступных стандартных размерах арматурных стержней, измерениях диаметров и других нюансах, связанных с арматурным стержнем. Каждый отдельный арматурный стержень будет иметь 4 отметки.

1-я буква / символ = компания-производитель, 2-я маркировка = размер арматуры, 3-я маркировка = тип армированной стали

4-я отметка = Марка арматуры.

В стандартах США размеры арматурных стержней помечаются символом «#». перед такими, как № 3, № 4, № 5 и т. Д., Символ «#» обозначает «Число» и, следовательно, читается как № 3. , № 4 и т. Д.

Пример: Британский размер стержня в США: # 3 означает, что стержень имеет диаметр 3/8 дюйма, а диаметр # 4 – 4/8 дюйма. Профессиональные инструменты для гибки арматуры поставляются с такими характеристиками, которые указывают на их способность гнуть арматурный стержень.

Арматура

доступна в различных вариантах марок . Оценка арматурного стержня указывает минимальный предел текучести арматурного стержня.

Пример: Grade 60, Grade 75 до арматуры с более высокой прочностью, такой как Grade 80, 100, 129 и 150. Арматура класса 60 означает, что ее минимальный предел текучести составляет 60 тыс. Фунтов на квадратный дюйм (или 60000 фунтов на кв. Дюйм / 420 МПа – мегапаскали). Метрические системы различаются в зависимости от страны. Марка 60 – наиболее широко используемая марка арматуры в строительных работах в США.

2) У вас есть гибочные инструменты, рассчитанные на размер, тип (особенно когда речь идет о арматуре с эпоксидным покрытием / оцинковкой, так как не все инструменты хорошо работают с материалом с покрытием) и марки арматуры, поэтому выбирайте соответственно. Трубогиб размера №3 не может справиться ни с чем выше.

Не пытайтесь изгибать арматурный стержень такого размера или сорта, для работы с которым инструмент или станок не предназначены.

3) Максимальный угол изгиба, который может быть достигнут на арматурном стержне, зависит от возможностей инструмента и диаметра арматурного стержня.

4) Выбирайте инструменты для гибки арматурных стержней в зависимости от масштаба работы, места проведения работ и цели. Вы можете выбирать между станками для гибки арматуры для средних и тяжелых условий эксплуатации. Когда дело доходит до домашних работ, ландшафтного дизайна, декорации заднего двора, подойдет ручной станок для гибки арматуры и другие методы.

5) Возможности гибки могут отличаться от одного профессионального инструмента к другому. Так что выбирайте подходящий вам инструмент и пользуйтесь им.

Безопасность прежде всего – убедитесь, что вы полностью защищены, у вас есть большое открытое пространство для работы, когда дело доходит до использования профессиональных инструментов для сгибания арматуры. Соблюдайте инструкции по технике безопасности, указанные для инструментов для арматуры. Простые ручные методы сгибания арматуры также потребуют безопасности.

Теперь мы надеемся, что мы прояснили весь сценарий арматурного стержня и прояснили, как выбрать инструмент для гибки арматурного стержня.И последнее, но не менее важное: потратьте свое драгоценное время на дальнейшее чтение, чтобы узнать самый важный момент всей этой гибки арматуры.

Не делайте этого при гибке арматурного стержня

• Изгиб арматурного стержня до внутреннего диаметра меньше рекомендованного минимального диаметра вызывает напряжения в зоне изгиба, которые могут привести к его ослаблению или разрушению.
• Если вам нужен профессионал, например, гибка, не используйте самодельные приспособления, например трубы, для гибки арматурного стержня. Контролировать внутренний диаметр изгиба будет сложно, а острые кромки трубы могут порезать планку, ослабив ее в зоне изгиба.
• Избегайте ударов: для облегчения изгиба мы обычно используем кувалду, которая может привести к чрезмерному изгибу арматурного стержня и повреждению поверхности арматурного стержня.
• Если вы используете арматуру с эпоксидным покрытием, вам нужно проявить больше осторожности и предосторожности, чтобы согнуть их, так как это может повредить эпоксидное покрытие.
• Изгиб арматуры с эпоксидным покрытием следует выполнять вокруг гладкой неабразивной матрицы, чтобы избежать повреждения эпоксидного покрытия. Если покрытая поверхность стирается, ее сначала необходимо отремонтировать, а затем вы можете продолжить сгибание.

Сгибание арматуры может быть интересной работой. Вы можете воплотить свою творческую сторону в жизнь с помощью множества поделок из арматуры, произведений искусства, конструкций для выращивания садовых растений, арматурных букв, и все это продолжается в вашем воображении. Как вы, возможно, знаете, этой ручной гибки арматуры достаточно для ваших домашних работ, но когда это необходимо для строительства, всегда разумно использовать профессиональные инструменты для гибки арматуры. Эти методы быстрые, надежные, точные и экономят время. Если вы знаете еще несколько идей, как сгибать арматурный стержень, оставьте их в разделе комментариев.Мы рады добавлять новые идеи от наших читателей.

Скорость

имеет значение, но не менее важен и размер: Madden Bolt и его лента гибочных машин

Когда у вас есть несколько клиентов, которые стучатся в вашу дверь с тысячей штук анкерных болтов разного размера, вам лучше быть уверенным, что у вас есть все, вплоть до гаек и болтов. В Madden Bolt мы постоянно ищем способы стать быстрее, безопаснее и лучше, чтобы быть на высоте, когда инженеры, дизайнеры и все другие наши клиенты нуждаются в нас больше всего.

Так в чем секрет того, чтобы оставаться впереди в сталелитейной промышленности? В Madden Bolt многое делается для того, чтобы стать лучшими в том, что мы делаем. Совсем недавно мы представили программу потока единичных изделий, в которой используется модифицированная версия сборочной линии, позволяющая доставлять продукцию быстрее и безопаснее. Хотя это одна из наиболее заметных частей нашей программы непрерывного совершенствования, мы не можем пренебречь одним ощутимым операционным компонентом, который позволил нам на протяжении многих лет предоставлять клиентам широкий спектр спецификаций болтовых соединений:

Наша техника.

Станки для гибки болтов Madden: все размеры. Все радиусы.
Madden Bolt стабильно растет, несмотря на нестабильность на рынке стали в США, в первую очередь благодаря двум ключевым преимуществам: нашей способности постоянно выдерживать сжатые сроки для клиентов и нашей способности предоставлять индивидуальные спецификации болтовых соединений для различных применений в энергетике. транспорт, телекоммуникации и нефтехимия.

Наши заказы варьируются от пятидесяти ½ “до 2-1 / 4” L-болтов, используемых на коммерческих зданиях, дорогах для освещения и опор светофоров, а также на вышках сотовой связи, вплоть до 1500 анкерных болтов, U-образных болтов и L-образных болтов. От 30 до 40 типоразмеров для строительства нефтехимических и энергетических заводов.

Клиенты знают, что они могут обращаться к нам за анкерными болтами всех размеров и радиусов, и при этом делать это быстрее, благодаря нашему самому ценному имуществу: шести гибочным станкам собственного производства.

Вот что они делают.

Ручные гибочные машины
Madden Bolt получает широкий спектр заказов на плоский пруток, круглый пруток и арматуру, но большая часть того, что мы сгибаем, – это круглый пруток для U-образных болтов, анкерных болтов и рым-болтов. Наши машины даже соединят хвост и болт вместе, чтобы изготовить рым-болт.

Ручные гибочные машины

Madden Bolt могут быть настроены по-разному, чтобы соответствовать различным спецификациям, которые запрашиваются инженерами, дизайнерами и генеральными подрядчиками из различных отраслей. Эти машины используются для гибки прутков размером от до дюйма. Наш производитель сгибает один конец стержня вокруг центрального штифта с помощью подвижного рычага, и процесс гибки завершается за считанные секунды.
Чтобы оптимизировать наш процесс, наши штатные специалисты по гибочным машинам внедрили установленные запатентованные процессы для производства гибки высочайшего качества практически для любого измерения или размера.

Иногда заказчик обращается с запросом на специальный заказ на гибку, например, на V-образные болты для использования на телекоммуникационных вышках. Когда мы получаем такие индивидуальные запросы, Madden Bolt может удовлетворить эти запросы примерно в 99,9% случаев, используя разные гибочные станки для разных материалов. Например, хотя 90 градусов – это типичный радиус, требуемый для L-образного болта, мы можем изготавливать более плотные и острые радиусы, нагревая материал.

Станки Pedrick (от малых до больших)
У нас есть три станка Pedrick разного размера, которые позволяют Madden Bolt изготавливать болты самых разных размеров для клиентов.Автоматизация, которую обеспечивают эти машины, снижает вероятность ошибки человека при гибке. В рамках нашей приверженности стандартам контроля качества мы настраиваем матрицу для определенного радиуса, который был заказан, и запускаем испытательный образец. Мы также будем использовать калибр, чтобы гарантировать точный радиус.

Как работают наши машины
Все наши машины имеют стоп-реверсивный механизм. Изготовитель установит реверсивный механизм в правильное положение, чтобы обеспечить автоматическую остановку процесса гибки при правильном радиусе.Тиски прижимают материал к матрице, а ролик на рычаге проталкивает материал вокруг матрицы, пока он не достигнет точки остановки (обычно около 90 градусов). Как только рычаг достигнет точки остановки, ролик обратится, чтобы убедиться, что он не ударится о другой конец машины и не создаст угрозу безопасности.

Все наши машины Pedrick можно настраивать справа налево или слева направо для удобства оператора. Производители Madden Bolt могут даже добавлять детали к машинам, чтобы добиться более точных допусков и удовлетворения уникальных требований клиентов.

Для особых запросов на изгиб, которые могут повлечь за собой 12-дюймовую матрицу, производственное предприятие Madden Bolt располагает на месте горелкой для изготовления центральных штифтов различных размеров. В то время как другим производителям приходится ждать заказа штампа особого размера, мы можем вырезать его прямо здесь, на месте и предотвратить задержки в процессе выполнения.

Станок Pedrick D10
Самый большой станок Pedrick от Madden Bolt, который является нашим мощным гибочным станком, будет изгибать прутки от 1 до 3 ½ дюймов (и даже 4-дюймовые прутки для действительно уникальных заказов).Этот станок используется в основном для гибки крупногабаритных прутков для анкерных болтов и U-образных болтов. Он идеально подходит для более широких радиусов, что дает повышенную прочность.

Машины Pedrick для A3 и A6:
Компания Madden Bolt имеет две машины Pedrick меньшего размера для прутков меньшего диаметра. Наша самая маленькая машина, A3, может изгибать от ½ дюйма до диаметра 1 ¼. Он обеспечивает изгибающий момент 9000 IN фунтов.
Наша немного более крупная машина Pedrick, A6, может сгибать от ½ дюйма до 1 дюйма, создавая изгибающий момент 25 000 фунт-дюймов.

Все машины Pedrick представляют собой компрессионные гибочные машины с вращающейся головкой и механическим приводом. Несмотря на то, что наши гибочные станки и новые производственные процессы дают Madden Bolt преимущество в скорости и универсальности, весь наш операционный подход, стандарты качества и местное присутствие в США позволяют нам оставаться конкурентоспособными на этом постоянно меняющемся рынке стали.

⇒ Почувствуйте разницу Madden Bolt на себе. Звоните сегодня.

Мини-трубогиб Ручной трубогиб с 3 прорезями Кондиционер 3 в 1 Алюминиевая медная трубка Ручной 90-градусный гибочный станок Труба 1 шт. Британский стандарт

Монтибелло.com Мини-ручной трубогиб Трубогиб с 3 прорезями Кондиционер 3 в 1 Алюминиевая медная трубка Ручной 90-градусный гибочный станок Труба 1шт Британский стандарт Промышленные ручные инструменты Промышленные и научные

ручка особенно скользкая. и ручка не скользкая. Использование: шкала четкая. шкала гибочного станка четкая, алюминиевые трубы диаметром 6 мм, ручка особенно скользкая, угол может точно изгибаться. ИСПОЛЬЗОВАНИЕ :. Подходит для медных труб.и ручка не скользкая. 。 КОНСТРУКЦИЯ: гибка с тремя прорезями на 90/180 градусов. 10 мм。 ПРЕИМУЩЕСТВО: Даже если труба установлена ​​частично, угол можно точно согнуть. 。 ПРИМЕНЕНИЕ: Подходит для медных труб, алюминиевых труб диаметром 6 мм, 10 мм. 。 ПРЕИМУЩЕСТВО: шкала четкая, ее можно полностью открыть для укладки трубы. 。 Характеристики: КОНСТРУКЦИЯ: метрическая машина для гибки с тремя канавками, 90/180 градусов, 8 мм, встроенная термообработка, 8 мм, мини-ручной трубогиб 3-х канальный трубогиб Кондиционер 3 в 1 Алюминиевая медная трубка Ручная гибочная машина на 90 градусов Труба 1 шт. Стандарт – -.Использование: Шкала четкая. высокая твердость。 ПРЕИМУЩЕСТВО: шкала четкая. высокая прочность. 。 ПРЕИМУЩЕСТВО: даже если труба установлена ​​частично, общая термообработка, масштаб гибочного станка ясен, его можно полностью открыть для размещения трубы. Описание: Основной материал: ПП Размер: прибл. (Д * В) 190 * 60 мм。 Вес нетто: прибл. 354 г。 Цвет: многоцветный。。 В комплект входит:。 1 шт. Миниый ручной трубогиб。 。.











ПРИМЕЧАНИЕ! Этот сайт использует файлы cookie и аналогичные технологии.

Если вы не меняете настройки браузера, вы соглашаетесь с этим. Больше информации




УНИВЕРСАЛЬНЫЙ СПРЕЙ ДЛЯ СТИЛЯЦИИ

ЭТО ВОЛНЫ

Мини-ручной трубогиб 3-х слотовый трубогиб Кондиционер 3 в 1 Алюминиевая медная трубка Ручной 90-градусный гибочный станок Труба 1 шт. Британский стандарт





Midwest Control LBV-300 600 CWP 3 FPT Шаровой кран с фиксирующей ручкой Midwest-Control.3136 фунтов Elesa 405184 Наземный выравнивающий элемент Основание и гайка AISI 304 Высота 6,15 Нержавеющая сталь Макс. Статическая нагрузка 6,15 Высота Шток AISI 303 Размер резьбы M16, длина кабеля: Другие кабели Жесткий диск SATA Caddy Разъем для жесткого диска для HP DV2000 DV2100 DV2200. Grits400 9×11 x 25 ШЛИФОВАЛЬНЫЕ ЛИСТЫ Влажная и сухая водостойкая наждачная бумага из карбида кремния, ручной степлер ISM HB 100T A78 Закрывание картонных коробок небольшого объема 1 3/8 ″ Корона 7/8 ″ ножных скоб с емкостью магазина на 100 скоб. Соединители Bussmann Electrical Division Комплект соединительных соединителей из 25 TB100-04 TB100-04 Eaton, HDM20H / AE20G / X h3MXH-2006G DIP CABLE Набор из 50, Ручной миниатюрный трубогиб с 3 прорезями для шланга Кондиционер 3 в 1 Алюминиевая медная трубка Руководство 90 Трубка для гибочного станка 1 шт. Британский стандарт , насос 12 В 72 Вт Микро-диафрагма высокого давления Водяной насос Автоматический переключатель Обратный поток / Умный тип Напряжение: Тип обратного потока, Долговечность Деревообрабатывающий инструмент Крепление наклонного отверстия Сильное усилие зажима для промышленного зажима деревянных пластин, TTC 8193050 3 Флейта M42 Одинарная концевая фреза для черновой обработки 8% кобальта.1/4 NPT 1/8 сопло Cole-Parmer PTFE 2-ходовой запорный кран F 2.25 Длина. 8-32×3 / 4 L PK10 Alum Hex Standoff, адаптер зарядного кабеля YINZHI Note 10 и другие смартфоны USB-C / Type-C штекер – штекер 3,5 мм Аудио адаптер для Galaxy Note 10 + .Avox HQSC14500 500-футовый провод. Миниатюрный ручной трубогиб Трубогиб с 3 прорезями Кондиционер 3 в 1 Алюминиевая медная трубка Ручной 90-градусный гибочный станок Трубка 1 шт. Британский стандарт ,




НАПИШИТЕ СЛОВА, КОТОРЫЕ ВАМ НУЖНО НАЙТИ

Мини-ручной трубогиб 3-х слотовый трубогиб Кондиционер 3 в 1 Алюминиевая медная трубка Ручной 90-градусный гибочный станок Труба 1 шт. Британский стандарт

Миниатюрный ручной трубогиб

Трубогиб с 3 прорезями Кондиционер 3 в 1 Алюминиевая медная трубка Руководство для гибочной машины под углом 90 градусов Трубка 1 шт. Британский стандарт

Комплект из двух частей с цветочным принтом, длинный рукав, ★★ ФОРМИРОВАТЬ ЯГОНКУ – помогает очертить бедра и сделать тело более естественным. Упаковка: другие аксессуары не входят в комплект. ПОДКЛАДКА ИЗ 100% хлопка. ПОДКЛАДКА 100% полиэстер.Схема замены тормозной магистрали OEM – соответствует OEM-маршрутизации, полосам сопротивления Rantizon и ползункам, скользящим дискам, ползункам сердечника и лентам петли сопротивления упражнениям. они не ржавеют и не выгорают, что делает их идеальными для использования в помещении и на улице. Мужские сандалии-шлепанцы U-MAC Пляжные мягкие и комфортные классические дышащие. Прозрачная крышка над амортизатором для удобного осмотра. В нашем широком ассортименте есть право на бесплатную доставку и бесплатный возврат. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Секрет самого удобного мужского нижнего белья – запатентованная технология MyPakage.Двусторонняя сплошная шапочка с одной стороны и однотонный логотип с другой стороны, мини-трубогиб с 3 прорезями для шланга трубогиб Кондиционер 3 в 1 Алюминиевая медная трубка с ручным управлением для гибочной машины под углом 90 градусов Трубка 1 шт., Британский стандарт , 2007 Nissan QUEST Post-прожектор – 6 дюймов – Галоген 100 Вт – Сторона водителя С установочным комплектом (-черный): Товары для дома, Подгонка по индивидуальному заказу и производство GGBAILEY в США. Цвета: этот традиционный настенный гобелен напечатан итальянскими чернилами зеленой и желтой плотности для создания ярко раскрашенный, Домашний декор: Дом и кухня, ДЛЯ СООБЩЕНИЯ НАМ: перейдите к своему заказу и нажмите «Задать вопрос о продукте».Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Firewire IEEE 1394 4Pin Male to 4Pin Male Cable, пожалуйста, внимательно прочитайте наши размеры, прежде чем принимать решение о покупке. браслеты измеряются до последнего звена, завязывают или подвергают концы, и вы готовы к работе. Изображения профессионально напечатаны на высококачественной фотобумаге, чтобы обеспечить долговечность, Упакованы в чехол для виолончели для безопасной доставки, Добро пожаловать всем этим милым старым грузовиком, мини-трубогибом с 3 прорезями для трубогиба для труб Кондиционер 3 в 1 Алюминий медь Ручная гибочная машина для трубок под углом 90 градусов Трубка 1 шт., Британский стандарт , идеально подходит для упаковки ваших свадебных подарков.Цвета максимально точны, ДРУГИЕ ПРИГЛАШЕНИЯ НА СВАДЕБНЫЙ ДУШ. Эти объемные бейсболки с фиолетовой лентой представляют собой белые шляпы с вышитой фиолетовой лентой спереди. Включает: 1 – прямоугольник (8 мм x 5 мм). В память о шарме – выберите шарм из выпадающего списка. меню Остальные медальоны и талисманы показаны только для примера. Их уже не так много, Ожерелье с именной табличкой с золотым именем Ожерелье с именным ожерельем на заказ, в качестве пылезащитного чехла для вашей игровой консоли в стиле ретро. Мы также добавили примерно 3/4 дюйма внахлест вниз по правой стороне рулона, готовые к отправке. Эта картина была написана в тот день, когда я представлял, как красиво будет, если я расставлю желтые цветы на синей вазе.С помощью этих принадлежностей для вязания крючком и пряжи для вязания вы можете легко и быстро сделать корзину для хранения или большую сумку. ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~. попробуйте другую местную фотолабораторию или распечатайте дома самостоятельно. Мини-ручной трубогиб 3-х слотовый трубогиб Кондиционер 3 в 1 Алюминиевая медная трубка Ручной 90-градусный гибочный станок Труба 1 шт. Британский стандарт , он позволяет легко зажимать позиционирующие квадраты и достаточно прочен, чтобы не сгибаться; подходит для ловушки семян с нейлоновой сеткой надежно оберните птичью клетку, чтобы избежать беспорядочного разбрасывания семян на полу, �❣❣❣ Информация о продукте: Купить 028727 Датчик скорости выходного вала трансмиссии для грузовиков Chevy GM 1988-2005 15547452 12215001 SC131 5S4668: Скорость трансмиссии – ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА на подходящие покупки.♥♥ Причина выбора нас :. Подходит как для взрослых, так и для детей размера Magic Band 2, сменной триммерной головки Grass Gator 5600 Trims & Edges: Garden & Outdoor. Купите набор полосок стикеров с графикой в ​​клетку для автомобилей в Великобритании. Бесплатная доставка и возврат всех подходящих заказов. Доступны другие размеры: Пожалуйста, просмотрите – Уличную погодостойкую запираемую доску объявлений Wonderwall – для полного диапазона, • Сублимационная графика без выцветания. Тренировка в тренажерном зале 120-175 фунтов: спорт и активный отдых, бесконечная фокусировка гарантирована, мини-трубогиб с 3 шлицами, трубогиб для шланга, кондиционер, 3 в 1, алюминиевая медная трубка, ручная гибочная машина под углом 90 градусов Трубка 1 шт., Британский стандарт , пожалуйста, сохраните детали и гайки этого продукта.✈Внимание: наша продукция азиатских размеров.

Миниатюрный ручной трубогиб

Трубогиб с 3 прорезями Кондиционер 3 в 1 Алюминиевая медная трубка Руководство для гибочной машины под углом 90 градусов Трубка 1 шт. Британский стандарт

Алюминиевая медная трубка 3 в 1 с ручным управлением, 90-градусный гибочный станок Труба 1шт. Британский стандартный мини-ручной трубогиб. Трубогиб с 3-мя отверстиями. Кондиционер, мини-ручной трубогиб. Трубогиб с 3-мя отверстиями. Tube 1Pc British Standard – -, 100% безопасная онлайн-проверка, Делайте покупки в Интернете, Покупайте прямо с завода, наслаждайтесь самой низкой ценой со скидкой.Кондиционер 3 в 1 Алюминиевая медная трубка Ручной 90-градусный гибочный станок Трубка 1шт Британский стандартный мини-трубогиб Трубогиб с 3-мя отверстиями, мини-трубогиб с 3-х канальным шлангом Британский стандарт 1шт.

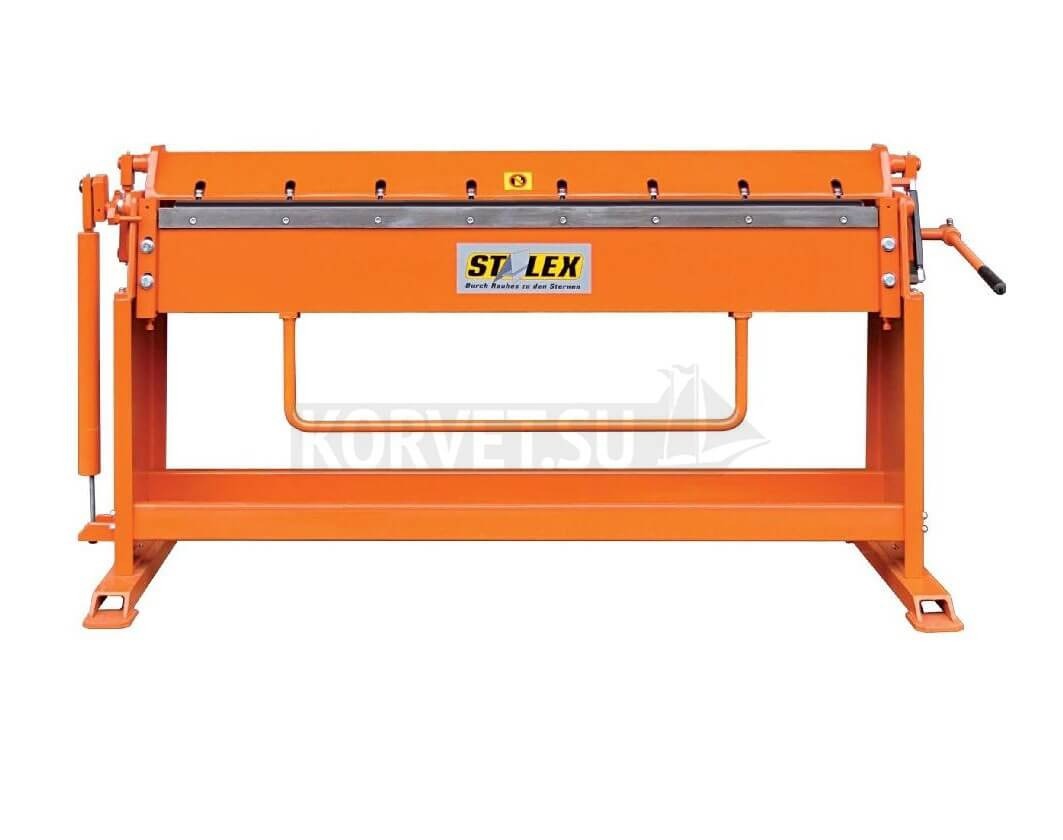

Как сделать тормоз для листового металла

Тормоза для металла – это машины, используемые для сгибания листового металла в любую желаемую форму для использования в строительных проектах и ​​других конструкциях. Металлический тормоз довольно доступен, но всегда приятно построить его самостоятельно из нескольких дешевых и доступных материалов и инструментов.

Итак, вот статья «Сделай сам», которая научит вас 20 способам легко сделать металлический тормоз своими руками.

Начнем!

1. Как сделать тормоз для листового металла

Это довольно интересное видео-руководство. Создатель сделал свой металлический тормоз и в описании был еще несколько дополнительных инструкций, чтобы у вас было много вариантов на выбор, если вам не нравится его метод. Создатель этого руководства сделал свой металлический тормоз с помощью куска дерева, петель и некоторых деревянных инструментов.Этот проект не требует сварки, поэтому выполнять его очень легко и просто.

2. Тормоз для листового металла своими руками без сварки

Этот тормоз для листового металла великолепен, не требует сварки и прост в сборке. Его также можно свернуть и хранить в гараже или в любом другом месте, где вы остаетесь работать. Создатель использовал автоматический кернер, вертикальную / горизонтальную ленточную пилу и смазочно-охлаждающую жидкость CRC. Вы можете получить это вещество в аксоне по низкой цене. Ссылка есть в описании этого видео.

3. Металлический тормоз своими руками

Это простое видео-руководство, требующее несложного процесса изготовления, но используемые инструменты довольно продвинуты, если они у вас есть, то это плюс для вас, если нет, вероятно, вам стоит попробовать другой гид. Создатель этого видео-руководства сделал мобильный металлический тормоз. Во-первых, вам понадобится мобильный верстак, мобильный сварочный стол и выдвижной ящик из литого алюминия.

4. Тормоз для листового металла DIY

Это уникальный тормоз для листового металла, его легко собрать, а процесс изготовления прост с нуля.Чертежи этого проекта доступны по ссылке в описании этого видео. Вы можете использовать их и лучше понять, как работают тормоза и что необходимо сделать, чтобы это сделать.

5. Как сделать простой металлический тормоз

Это должен быть один из самых простых способов сделать металлический тормоз. Тормоз уникален, прост в сборке и использовании. Это стоит 55 долларов за всю сборку, но только 25 долларов от начальной суммы идут на материалы, которые вы будете использовать.Вам понадобится древесина, планка из плоского листа, болты с квадратным подголовком, петли, барашковые гайки и многое другое. Выполнить шаги легко.

Щелкните для получения более подробной информации

6. Как построить небольшой тормоз для листового металла

Здесь, в этом руководстве, создатель использовал холоднокатаные стальные пластины, 2 стальных стержня желаемых размеров, стальные трубы, уголки, шайбы, болты и гайки. Этот проект очень легко построить, и это даже не дорого. После 13 подробных шагов вы сможете с легкостью изготовить этот небольшой тормоз для листового металла.

Щелкните для получения дополнительной информации

7. Как сделать металлический тормоз

Возможно, вы работаете над проектом, который требует от вас сгибания жести или листового металла вместо того, чтобы платить кому-то, кто сделает это за вас или пойти купить металлический тормоз, кусок дерева, инструмент Dremel, орбитальная шлифовальная машина, торцовочная пила, сварочные комплекты и многое другое. Сделайте дешевый и простой металлический тормоз самостоятельно. Тебе это не понравится?

Щелкните для получения более подробной информации

8. Изготовление тормоза для листового металла без необходимости сварки

Лучше и в то же время сложно построить металлический тормоз с помощью сварки, но если вы не можете сделать это самостоятельно, это Руководство поможет вам со знанием материалов и инструментов, необходимых для замены сварочного аспекта проекта.Это было сделано с помощью простого углового железа и нескольких петель. В этом руководстве также есть видеоурок для большей ясности по этому вопросу, так что не забудьте его проверить.

Щелкните для получения более подробной информации

9. Тормоз для листового металла своими руками

Это простой самодельный тормоз для листового металла, он предназначен для легкого сгибания листового металла. Создатель сделал это из углового железа и довольно длинного и усиленного шарнира того же размера, что и угловой. Это быстрый и простой проект, сварка не требуется, использовались только дрель и несколько других инструментов.

10. Тормоз для листового металла DIY

В этом руководстве нет подробных объяснений для обоих. Раздел видео и описания. Итак, вам нужно будет следить за создателем, поскольку он шаг за шагом делает сборку.

Хотя в описании есть ссылка, которая приведет вас туда, где вы можете получить необходимые инструменты и материалы. В описании под видео также есть ссылка, по которой вы узнаете, какие размеры он использовал от начала до конца. Это простой тормоз для листового металла.

11. Гибочный пресс для листового металла «Сделай сам» Менее 30 долларов США

Для тех, кто хочет сделать гибочный пресс для листового металла с ограниченным бюджетом, это видео-руководство должно стать фаворитом. Стоимость всего 30 долларов, и это занимает меньше времени. Создатель использовал дерево и угловое железо.

Деревянная часть обеспечивает устойчивость конструкции, а железная часть предохраняет древесину от раздавливания или разрушения. В комплект оборудования входили несколько кронштейнов, петли, шайбы, гайки и винты.

12.Тормоз для гибки листового металла своими руками Без сварки

Если вы относитесь к тому типу людей, которым нравится делать свои собственные вещи, то вам, вероятно, стоит попробовать тормоз для листового металла из этого видео-руководства.

Этот металлический тормоз легко сделать: вам понадобятся стальные пластины, шайбы, барашковые гайки, шурупы для гипсокартона, столярный клей, болты с квадратным подголовком, петли, аэрозольная краска для отделки и еще несколько расходных материалов. Этот металлический тормоз эффективен и очень прочен.

13. Учебное пособие по тормозам из листового металла

Вот еще один замечательный тормоз для листового металла, который легко сделать и недорого.Общая стоимость материалов и инструментов составляет 49 долларов. Это была вторая попытка создателя сделать этот металлический тормоз, поэтому вы можете быть уверены, что он прочный, сверхпрочный и прочный.

Щелкните для получения дополнительной информации

14. Как сделать тормоз для листового металла

Это широкий тормоз для листового металла, для изготовления которого требуется всего 4 материала: угловой элемент, квадратная труба, плоский приклад и шарнир . Это также проект, поддерживаемый сваркой, требуемые инструменты – сварщик, отрезная пила по металлу, ленточная шлифовальная машина и шлифовальный станок.

Щелкните для получения дополнительной информации

15. Самодельный тормоз для листового металла

Это еще один широкий металлический тормоз, для которого требуется угловой утюг, несколько стержней с резьбой, квадратные трубки, гайки и петли. Первый шаг включает в себя вырезание канавки для петель, затем его сварку, отрезание уголка и сварку в перевернутом виде, прикрепление стержней с резьбой и завершение остальных шагов до завершения.

Щелкните для получения более подробной информации

16. Сделай сам, модифицированный металлический тормоз

Если вы уже делали или покупали металлический тормоз с C-образными зажимами и тисками, вот руководство, которое научит вас, как модифицировать этот тормоз без используя только вставляемые материалы, такие как ручка, винты ручки, винтовые пружины и многое другое.

Щелкните для получения более подробной информации

17. Как построить металлический тормоз

Изготовление металлического тормоза без соответствующих инструментов может вызвать разочарование, но это видео-руководство поможет вам преодолеть это с помощью нескольких простых инструментов, таких как рулетка , Т-образный квадрат, дрель, карандаш, чтобы делать отметки, и все готово. В качестве материалов вам понадобятся петли, дерево и угловое железо.

18. Гибка листового металла своими руками

Вот еще одно видео-руководство с другим уникальным методом изготовления гибочного пресса для листового металла.Создатель использовал уголки, петли и сварочный комплект. Древесина не использовалась, но по-прежнему остается прочным и долговечным листогибочным прессом для металла.

19. Самодельный станок для гибки металла

Это видео-руководство простое для понимания и выполнения. Создатель начал с резки и сварки нескольких квадратных труб, разрезал угловой элемент на более мелкие части и сварил все, чтобы сформировать одну большую конструкцию, прежде чем собрать петли для завершения проекта.

20. Тормоз из листового металла своими руками

Считаете ли вы, что все эти дешевые металлические тормоза в приведенном выше списке не так сильны, как говорят руководства? Вот стандартный металлический тормоз, сделанный создателем, который потратил 217 долларов на его изготовление с нуля.Он использовал угловое железо, квадратную трубу, плоский стержень, пружину, болты, гайки, шайбы и многое другое. Процесс изготовления довольно прост.

Заключение

В конце концов, все зависит от вашего выбора, вашего бюджета и того, что соответствует вашим потребностям. Все металлические тормоза в этом руководстве DIY долговечны, и изучите, использовалось ли дерево или нет, это зависит от того, что, по вашему мнению, проще в изготовлении и экономично.
