Какой Прибор Измеряет Силу Давления?
У этого термина существуют и другие значения, см. Манометр, Мано́метр ( др.-греч. μανός «неплотный» и μετρέω «измеряю» ) — прибор, измеряющий давление жидкости или газа в замкнутом пространстве,
Каким прибором измеряют давление в физике?

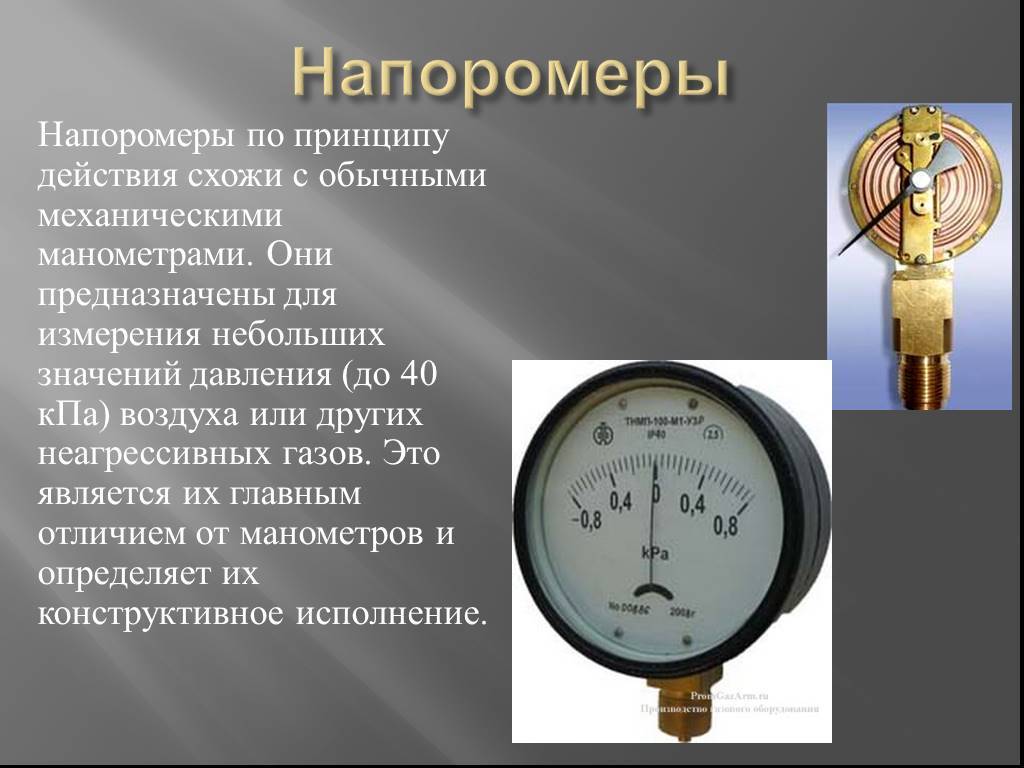

Для измерения давления используют манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягонапоромеры, датчики давления, дифманометры.
Какой прибор измеряет абсолютное давление?
Чтобы измерить абсолютное давление, показатели которого отсчитывают от абсолютного нуля (вакуума), применяют абсолютные манометры. Избыточное давление определяют манометром избыточного давления. В общем случае все разновидности таких приборов называют одним словом: «манометр».
В чем измеряется давление?
Единицы измерения — В Международной системе единиц (СИ) измеряется в паскалях (русское обозначение: Па; международное: Pa). Паскаль равен давлению, вызываемому силой, равной одному ньютону, равномерно распределённой по нормальной к ней поверхности площадью один квадратный метр,
бар ; килограмм-сила на квадратный сантиметр; миллиметр водяного столба ; метр водяного столба ; атмосфера техническая ; миллиметр ртутного столба,
При этом наименования и обозначения данных единиц с дольными и кратными приставками СИ не применяются. Существовавшее ранее ограничение срока действия допуска указанных единиц в августе 2015 году было отменено, Кроме того, на практике используются также единицы торр и физическая атмосфера,
Паскаль (Pa, Па) | Бар (bar, бар) | Техническая атмосфера (at, ат) | Физическая атмосфера (atm, атм) | Миллиметр ртутного столба (мм рт. ст., mm Hg, Torr, торр) | Миллиметр водяного столба (мм вод. ст., mm H 2 O) | Фунт-сила на квадратный дюйм (psi) | |
---|---|---|---|---|---|---|---|
1 Па | 1 | 10 −5 | 1,01972⋅10 −5 | 9,8692⋅10 −6 | 7,5006⋅10 −3 | 0,101972 | 1,4504⋅10 −4 |
1 бар | 10 5 | 1 | 1,01972 | 0,98692 | 750,06 | 10197,2 | 14,504 |
1 ат | 98066,5 | 0,980665 | 1 | 0,96784 | 735,56 | 10 4 | 14,223 |
1 атм | 101325 | 1,01325 | 1,03323 | 1 | 760 | 10332,3 | 14,696 |
1 мм рт. ст. | 133,322 | 1,3332⋅10 −3 | 1,3595⋅10 −3 | 1,3158⋅10 −3 | 1 | 13,595 | 0,019337 |
1 мм вод. ст. | 9,80665 | 9,80665⋅10 −5 | 10 -4 | 9,6784⋅10 -5 | 0,073556 | 1 | 1,4223⋅10 -3 |
1 psi | 6894,76 | 0,068948 | 0,070307 | 0,068046 | 51,715 | 703,07 | 1 |
Измерение давления газов и жидкостей выполняется с помощью манометров, дифманометров, вакуумметров, датчиков давления, атмосферного давления — барометрами, артериального давления — сфигмоманометрами,
Чем измеряется давление Физика 7 класс?
МАНОМЕТР — Для измерения давления жидкости или газов используют приборы, которые называют манометры, Манометры бывают жидкостные и металлические. Жидкостный манометр может измерять давления много меньшие, чем атмосферное. Он состоит из двухколенной стеклянной трубки, в которую налита какая-нибудь жидкость.
Работа манометра основана на сравнении давления в закрытом колене с внешним давлением в открытом колене. По разности высот жидкости в коленах судят об измеряемом давлении. В обычном состоянии жидкость устанавливается в обоих коленах на одном уровне, так как на её поверхность действует только атмосферное давление.
Для демонстрации принципа работы манометра обычно используют следующее оборудование: сосуд с водой, плоская коробочка, затянутая резиновой мембраной, и пластиковая трубочка, соединяющая эту коробочку с коленом манометра. Если поместить коробочку в сосуд с водой, то столб жидкости будет оказывать г давление на мембрану, что приведёт к сжатию воздуха, находящегося в коробочке и соединительной трубке.
- В соответствии с законом Паскаля это избыточное давление будет передаваться на поверхность жидкости в колене манометра.
- В результате уровень жидкости в колене, соединённом с коробочкой, понизится, а в другом колене повысится.
- По разности высот столбов жидкости в манометре можно судить о том, насколько давление на мембрану отличается от атмосферного.
С помощью металлического манометра измеряют давления сжатого воздуха и других газов. Его основной частью является полая металлическая трубка, изогнутая в виде кольца, один конец которой запаян, а другой соединён с сосудом, в котором нужно измерить давление.
При увеличении давления трубка разгибается и приводит в движение стрелку манометра. При уменьшении давления трубка благодаря своей упругости возвращается в прежнее положение, а стрелка — к нулевому делению шкалы. Манометры, называемые тонометрами, используют врачи при измерении давления крови. Вот как это делается.
На руку пациенту надевают полую резиновую манжету, и с помощью насоса врач накачивает в неё воздух. Когда давление сжатого воздуха в манжете становится равным давлению крови, манжета пережимает артерию и пульс у пациента пропадает. В это время врач снимает показания манометра.
Какой прибор измеряет давление в жидкости?
Что такое манометр — Термин «манометр» в основе имеет два греческих слова: «измерять» и «неплотный». Из этого понятны его назначение и основные функции — измерения в неких неплотных средах (жидкостях и газах). Манометр — это прибор для измерения искусственно созданного давления газа или жидкости в замкнутой системе.
Не следует путать его с барометром, который тоже показывает давление, но только атмосферное. В то время как с помощью манометра можно измерить, с какой силой жидкость или газ давит на стенки герметично закрытой емкости. Условно говоря, он показывает плотность воздуха внутри закрытого пространства. Единица измерения давления: паскаль (Па).
Она отражает силу в 1 Н, которая равномерно действует на площадь 1 кв.м. Также давление иногда измеряют в барах, атмосферах, миллиметрах ртутного или водяного столба.
Что измеряется манометром?
У этого термина существуют и другие значения, см. Манометр, Мано́метр ( др.
В чем измеряется давление в сосуде?
Физика Наука Формулы Анонимный вопрос 1 ноября 2018 · 3,4 K Ответить Уточнить Вы знаете ответ на этот вопрос? Поделитесь своим опытом и знаниями Войти и ответить на вопрос Татьяна Кулакова 3 1 5 Физик и лирик. Высшее образование — физико-математикое. Интересуюсь всем, что меня.
· 2 нояб 2018 Единицами измерения давления являются: Па (Паскаль), Бар, атм (атмосферы), мм рт.ст. (миллиметры ртутного столба). Если интересует измерение в кровеносных сосудах, то значение артериального кровяного давления человека (систолическое/диастолическое) измеряется в мм рт. ст., например, 110 и 70 мм рт.
ст.2,7 K Комментировать ответ Комментировать
Что измеряет атмосферное давление?
Атмосферное давление – это один из самых важных элементов погоды. Для его измерения существует прибор, который называется ртутным барометром.
В переводе на русский слово «барометр» означает – «измеритель тяжести». Однако, у этого проверенного годами прибора имеются и свои недостатки.Как быть, если Вы отправились в поход? Этот прибор будет довольно таки проблематично захватить с собой. Именно с этой целью был создан новый барометр-анероид. Что такое барометр анероид? Анероид – это современное устройство, которое используется для измерения давления. Главная часть анероида представляет собой металлическую коробочку, в которой нет воздуха.
Именно поэтому ее стенки проявляют большую чувствительность к изменению атмосферного давления. В случае, если давление уменьшилось коробочка увеличивается. Ну, а если давление увеличилось, коробочка наоборот сжимается. При помощи простого устройства эти данные передаются стрелке, которая показывает атмосферное давление на шкале.
- Как измеряется атмосферное давление? Нормальным принято считать показатель атмосферного давления, который соответствует давлению ртутного столба, высотой 760 мм.
- Этот показатель является схожим с атмосферным давлением на уровне моря.
- В том случае, если давление воздуха превышает 760 мм ртутного столба, оно считается повышенным.
В случае, если показания меньше, то пониженным. Давление понижается с высотой. Поэтому для разных территорий и местностей оно является различным. Можно ли по барометру предсказать погоду? Анероид имеет две стрелки. Одна из них осуществляет движение по циферблату и указывает на атмосферное давление.
Другая легко совмещается с первой. А необходимо это для того чтобы узнать, какой будет погода в ближайшие дни. Прямо над цифрой 750 мм.ст. находится надпись «переменно». По левую сторону расположены меньшие цифры с надписями «дождь» или «осадки». Еще левее имеется надпись «буря». По правую сторону указаны большие показатели атмосферного давления.
Здесь имеются значения «ясная погода» или «ясно». В случае, если стрелка никуда не двигается в течение нескольких часов, значит, погода останется стабильной и не изменится. Если стрелка двинулась вправо – ждите осадков, влево — погода будет ясной. Как правильно измерить высоту снежного покрова? Загляните в свой календарь погоды.
- Там вы найдете специальную графу, посвященной высоте снежного покрова.
- Для того чтобы измерить толщину снежного покрова, как правило используют снегомерную рейку, на которой имеются сантиметровые деления.
- При этом не каждому известно, что именно снег позволяет анализировать чистому атмосферного воздуха.
Именно снег буквально впитывает все вещества, которые содержатся в атмосфере. Таким образом, многочисленные метеостанци и, которые измеряют высоту снежного покрова, собирают данные, которые позволят узнать о возможных весенних наводнениях. Более того, колбы с растаявшим снегом обязательно посылаются в специализированные лаборатории.
Как называется манометр для измерения давления?
Барометры – для измерения атмосферного давления ; баровакуумметры – для измерения абсолютного давления ; дифференциальные – для измерения разности давлений.
Как называется прибор для измерения давления воздуха?
Будь то манометр, барометр или даже компрессометр. все они отражают то, что человек назвал давлением. Однако, пожалуй, это не все, что нужно знать в современном мире, особенно когда речь идет о давлении в промышленных системах сжатого воздуха. Например, как узнать давление воздуха внутри пневмосистемы самым наилучшим способом? Данный параметр является одним из двух основополагающих для функционирования всей системы (второй — это количество воздуха, как Вы знаете), и то, насколько давление соответствует ожиданиям потребителей, будет определять качество работы оборудования.
- Для удобства измерения (а также, чтобы отвечать на этот вопрос различным интересующимся на Вашем производстве) и был разработан прибор, показывающий давление воздуха, называемый манометром.
- А современная схема мониторинга параметров сжатого воздуха могла бы у Вас выглядеть например, вот так: Первый манометр конечно был изготовлен на заре индустриализации, но принцип его действия до сих пор не изменился и состоит в уравнивании давления сжатого газа силой деформации пружины, расположенной в устройстве.
За счет смещения последней и происходит вращение стрелки (речь конечно об аналоговом приборе), которая и отображает величину давления в пневмосистеме, а точнее того воздуха что давит на пружину\пластину в самом манометре. Неоспоримым плюсом таких манометров является доступность, невысокая цена и наглядность.
- С их помощью можно в любой момент проверить, насколько параметры воздуха соответствуют требуемым.
- Однако не всегда удобно идти к интересующему участку, чтобы увидеть показания манометра.
- По этой причине BEKO TECHNOLOGIES в своей линейке имеет более удобный в современном мире и более совершенный прибор для измерения давления воздуха, название которого METPOINT® PRM,
Он представляет собой датчик, заключенный в металлический корпус, вкручиваемый посредством наружной резьбы в специально подготовленное место на трубопроводе. Он обеспечивает высочайшую точность измерений — погрешность не более 0,5%, но не только это делает его уникальным устройством.
По сравнению с манометрами, у датчика PRM есть еще одно весомое преимущество: для снятия с него показаний нет необходимости присутствовать рядом. Его можно легко подключить к регистраторам данных, позволяющих удаленно получать всю необходимую информацию, а также хранить её в памяти для дальнейшего анализа.
Независимо от того, как называется прибор для измерения давления воздуха, используемый в Вашей пневмосистеме, манометр или датчик давления, он позволит убедиться, что система работает как нужно, либо же наоборот — выявить проблемы и своевременно их устранить.
Какое из этих изделий является более предпочтительными конкретно в Вашем случае, решать тоже Вам. В интернет-магазине BEKO-RUS Вы можете заказать датчики METPOINT® PRM, осуществляющие наиболее точное измерение давления воздуха. Мы предоставляем на них официальную гарантию, а наши цены находятся на доступном уровне.
Практическое применение датчики находят в оборудовании для проведения пневмоаудита, как например, в комплекте Metpoint BDL Portable.
В чем разница между манометром и Вакуумметром?
МАНОМЕТР, ВАКУУММЕТР И МАНОВАКУУММЕТР – НАЗНАЧЕНИЕ ПРИБОРОВ. — Манометр – прибор, с помощью которого производят измерение избыточного и вакуумметрического давления. Измерение производится за счет деформации трубчатой пружины (трубка Бурдона), которая находится внутри корпуса.
Вакуумметр — прибор, с помощью которого производят измерение разряжения рабочей среды. Давление позволяет контролировать чувствительный элемент прибора — трубчатая пружина. Стандарты шкалы вакуумметра от — 1.0 атм. Шкала всегда отрицательная, т.к. вакуумметры измеряют разряжение. Производится измерение давления ниже атмосферного.
Мановакуумметр — это прибор, с помощью которого производят измерение избыточного давления и разряжения рабочей среды. Механизм, позволяющий производить измерение — деформация трубчатой пружины. Мановакуумметры перекрывают область вакуума и избыточного давления.
Отличие приборов: Манометр измеряет только положительное давление. Вакуумметр измеряет только отрицательное давление. Мановакуумметр – как отрицательное, так и положительное. На основании всех выше перечисленных приборов, наше производство конструирует и производит манометрические головки различных типов.
С данной продукцией вы можете ознакомиться в каталоге,
Что такое сила давления?
Силу, которая действует на тело перпендикулярно его поверхности, называют силой давления. Часто в задачах сила давления равна весу тела. При равной силе можно получить разное давление, так как оно зависит от площади поверхности; чем меньше площадь, тем больше давление.
Как определить силу давления?
Согласно определению: давление Р это сила F, рассчитанная на единицу площади S, на которую она действует. Р = F /S. Выразим из формулы силу давления F: F = Р *S. Для того чтобы найти силу давления F, необходимо давление Р умножить на площадь S, на которую эта сила действует.
Что измеряют в барах?
Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 18 октября 2019 года; проверки требуют 3 правки,
Бар | |
---|---|
бар, bar | |
Величина | давление |
Система | внесистемная |
Тип | производная |
равен 10 5 Па или, приблизительно, 1 атм, |
У этого термина существуют и другие значения, см. Бар, Бар (русское обозначение: бар ; международное: bar ; от греч. βάρος — тяжесть) — внесистемная единица измерения давления, примерно равная одной атмосфере, Один бар равен 10 5 Па или 10 6 дин /см² (в системе СГС ).
В Российской Федерации бар допущен к использованию в качестве внесистемной единицы без ограничения срока с областью применения « промышленность », Международная организация законодательной метрологии (МОЗМ) в своих рекомендациях относит бар к единицам измерения, «которые могут временно применяться до даты, установленной национальными предписаниями, но которые не должны вводиться, если они не используются»,
Ранее баром называлась единица давления системы СГС, равная 1 дин/см 2, Эту единицу также называли бария или барий, В настоящее время бария продолжает оставаться единицей давления в системе СГС, она равна 1 дин /см² = 10 −6 бар = 0,1 Па,
Паскаль (Pa, Па) | Бар (bar, бар) | Техническая атмосфера (at, ат) | Физическая атмосфера (atm, атм) | Миллиметр ртутного столба (мм рт. ст., mm Hg, Torr, торр) | Миллиметр водяного столба (мм вод. ст., mm H 2 O) | Фунт-сила на квадратный дюйм (psi) | |
---|---|---|---|---|---|---|---|
1 Па | 1 | 10 −5 | 1,01972⋅10 −5 | 9,8692⋅10 −6 | 7,5006⋅10 −3 | 0,101972 | 1,4504⋅10 −4 |
1 бар | 10 5 | 1 | 1,01972 | 0,98692 | 750,06 | 10197,2 | 14,504 |
1 ат | 98066,5 | 0,980665 | 1 | 0,96784 | 735,56 | 10 4 | 14,223 |
1 атм | 101325 | 1,01325 | 1,03323 | 1 | 760 | 10332,3 | 14,696 |
1 мм рт. ст. | 133,322 | 1,3332⋅10 −3 | 1,3595⋅10 −3 | 1,3158⋅10 −3 | 1 | 13,595 | 0,019337 |
1 мм вод. ст. | 9,80665 | 9,80665⋅10 −5 | 10 -4 | 9,6784⋅10 -5 | 0,073556 | 1 | 1,4223⋅10 -3 |
1 psi | 6894,76 | 0,068948 | 0,070307 | 0,068046 | 51,715 | 703,07 | 1 |
ul>В метеорологии для измерения атмосферного давления часто применяется единица миллибар (мбар), равная 0,001 бар, или 10³ дин / см² (точно), или 0,986923⋅10 −3 атм (атмосфер физических).
Какой буквой в физике измеряется давление?
Что такое давление в физике Обозначение данной величины на письме — буква p.
Как называется прибор для измерения давления воздуха?
Будь то манометр, барометр или даже компрессометр. все они отражают то, что человек назвал давлением. Однако, пожалуй, это не все, что нужно знать в современном мире, особенно когда речь идет о давлении в промышленных системах сжатого воздуха. Например, как узнать давление воздуха внутри пневмосистемы самым наилучшим способом? Данный параметр является одним из двух основополагающих для функционирования всей системы (второй — это количество воздуха, как Вы знаете), и то, насколько давление соответствует ожиданиям потребителей, будет определять качество работы оборудования.
Для удобства измерения (а также, чтобы отвечать на этот вопрос различным интересующимся на Вашем производстве) и был разработан прибор, показывающий давление воздуха, называемый манометром. А современная схема мониторинга параметров сжатого воздуха могла бы у Вас выглядеть например, вот так: Первый манометр конечно был изготовлен на заре индустриализации, но принцип его действия до сих пор не изменился и состоит в уравнивании давления сжатого газа силой деформации пружины, расположенной в устройстве.
За счет смещения последней и происходит вращение стрелки (речь конечно об аналоговом приборе), которая и отображает величину давления в пневмосистеме, а точнее того воздуха что давит на пружину\пластину в самом манометре. Неоспоримым плюсом таких манометров является доступность, невысокая цена и наглядность.
С их помощью можно в любой момент проверить, насколько параметры воздуха соответствуют требуемым. Однако не всегда удобно идти к интересующему участку, чтобы увидеть показания манометра. По этой причине BEKO TECHNOLOGIES в своей линейке имеет более удобный в современном мире и более совершенный прибор для измерения давления воздуха, название которого METPOINT® PRM,
Он представляет собой датчик, заключенный в металлический корпус, вкручиваемый посредством наружной резьбы в специально подготовленное место на трубопроводе. Он обеспечивает высочайшую точность измерений — погрешность не более 0,5%, но не только это делает его уникальным устройством.
- По сравнению с манометрами, у датчика PRM есть еще одно весомое преимущество: для снятия с него показаний нет необходимости присутствовать рядом.
- Его можно легко подключить к регистраторам данных, позволяющих удаленно получать всю необходимую информацию, а также хранить её в памяти для дальнейшего анализа.
Независимо от того, как называется прибор для измерения давления воздуха, используемый в Вашей пневмосистеме, манометр или датчик давления, он позволит убедиться, что система работает как нужно, либо же наоборот — выявить проблемы и своевременно их устранить.
- Какое из этих изделий является более предпочтительными конкретно в Вашем случае, решать тоже Вам.
- В интернет-магазине BEKO-RUS Вы можете заказать датчики METPOINT® PRM, осуществляющие наиболее точное измерение давления воздуха.
- Мы предоставляем на них официальную гарантию, а наши цены находятся на доступном уровне.
Практическое применение датчики находят в оборудовании для проведения пневмоаудита, как например, в комплекте Metpoint BDL Portable.
В чем измеряется давление бар?
Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 18 октября 2019 года; проверки требуют 3 правки,
Бар | |
---|---|
бар, bar | |
Величина | давление |
Система | внесистемная |
Тип | производная |
равен 10 5 Па или, приблизительно, 1 атм, |
У этого термина существуют и другие значения, см. Бар, Бар (русское обозначение: бар ; международное: bar ; от греч. βάρος — тяжесть) — внесистемная единица измерения давления, примерно равная одной атмосфере, Один бар равен 10 5 Па или 10 6 дин /см² (в системе СГС ).
В Российской Федерации бар допущен к использованию в качестве внесистемной единицы без ограничения срока с областью применения « промышленность », Международная организация законодательной метрологии (МОЗМ) в своих рекомендациях относит бар к единицам измерения, «которые могут временно применяться до даты, установленной национальными предписаниями, но которые не должны вводиться, если они не используются»,
Ранее баром называлась единица давления системы СГС, равная 1 дин/см 2, Эту единицу также называли бария или барий, В настоящее время бария продолжает оставаться единицей давления в системе СГС, она равна 1 дин /см² = 10 −6 бар = 0,1 Па,
Паскаль (Pa, Па) | Бар (bar, бар) | Техническая атмосфера (at, ат) | Физическая атмосфера (atm, атм) | Миллиметр ртутного столба (мм рт. ст., mm Hg, Torr, торр) | Миллиметр водяного столба (мм вод. ст., mm H 2 O) | Фунт-сила на квадратный дюйм (psi) | |
---|---|---|---|---|---|---|---|
1 Па | 1 | 10 −5 | 1,01972⋅10 −5 | 9,8692⋅10 −6 | 7,5006⋅10 −3 | 0,101972 | 1,4504⋅10 −4 |
1 бар | 10 5 | 1 | 1,01972 | 0,98692 | 750,06 | 10197,2 | 14,504 |
1 ат | 98066,5 | 0,980665 | 1 | 0,96784 | 735,56 | 10 4 | 14,223 |
1 атм | 101325 | 1,01325 | 1,03323 | 1 | 760 | 10332,3 | 14,696 |
1 мм рт. ст. | 133,322 | 1,3332⋅10 −3 | 1,3595⋅10 −3 | 1,3158⋅10 −3 | 1 | 13,595 | 0,019337 |
1 мм вод. ст. | 9,80665 | 9,80665⋅10 −5 | 10 -4 | 9,6784⋅10 -5 | 0,073556 | 1 | 1,4223⋅10 -3 |
1 psi | 6894,76 | 0,068948 | 0,070307 | 0,068046 | 51,715 | 703,07 | 1 |
ul>В метеорологии для измерения атмосферного давления часто применяется единица миллибар (мбар), равная 0,001 бар, или 10³ дин / см² (точно), или 0,986923⋅10 −3 атм (атмосфер физических).
Для чего служит барометр?
Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 10 октября 2019 года; проверки требует 21 правка, Баро́метр ( др.-греч. βάρος — «тяжесть» и μετρέω — «измеряю») — прибор для измерения атмосферного давления, Ртутный барометр был изобретён итальянским математиком и физиком Эванджелисто Торричелли в 1644 году, Это была тарелка с налитой в неё ртутью и пробиркой (колбой), поставленной отверстием вниз (см.
VALTEC | Манометр
- Техподдержка
- Статьи
- Архив
- Манометр
Существуют различные приборы для измерения давления: барометры, вакуумметры, мано- и баровакууметры, напоро- и тягомеры, манометры. Различие между ними заключается в назначении. Так, барометры служат для измерения атмосферного давления, баровакуумметры – абсолютного, вакууметры – вакуумического, манометры – избыточного. В чем разница между названными величинами, можно понять из диаграммы на рис. 1.
Рис. 1. Виды давления как измеряемой величины
Атмосферное или барометрическое давление (Pатм.) обусловлено весом воздуха атмосферы в какой-либо точке нашей планеты. В своем абсолютном значении оно не привязано к какой-либо точке отсчета, а зависит от высоты местности и метеорологических условий. При этом существует понятие нормального атмосферного давления, соответствующее давлению на уровне моря в стандартных погодных условиях: 760 мм рт. ст. = 101,325 кПа = 1,01325 бара (в технике его обычно округляют до 1 бар). За точку отсчета атмосферного давление принят абсолютный вакуум (полагается, что меньшего давления не существует).
В свою очередь нормальное атмосферное давление является точкой отсчета избыточного давления (Pизб.). Именно данная величина обычно используется в технике, в частности, применительно к трубопроводным системам (индекс «изб.» в обозначении величины зачастую опускается).
От абсолютного вакуума отсчитывается и абсолютное давление (Paбс.). При наличии избыточного давления Pабс. = Pатм. + Pизб.
Давление ниже атмосферного может быть представлено также в виде вакуумического давления (Pвакуум.), отсчитываемого в отрицательных единицах измерения.
Таким образом, говоря о давлении в трубопроводной системе, как правило, имеют в виду избыточное давление, для измерения которого используют манометры.
Принцип действия манометра основан на уравновешивании измеряемого давления тем или иным способом – весом столба жидкости (жидкостные манометры), калиброванного груза, воздействующего на поршень (грузопоршневые манометры), силой упругой деформации чувствительного элемента (деформационные манометры).
Жидкостные и грузопоршневые манометры обладают определенными достоинствами и специфическими областями применения. Но в технике наиболее широкое распространение получили приборы деформационного типа – благодаря надежности, простоте, компактности, удобству использования, достаточно высокой точности измерений.
Чувствительным элементом деформационного манометра служит запаянная с одного конца изогнутая металлическая трубка эллиптического сечения (так называемая трубка или пружина Бурдона) либо мембрана или мембранная коробка-сильфон.
Мембранные манометры используются для измерения малых значений давления. В других случаях предпочтение отдают деформационным манометрам с трубчатой пружиной.
Трубчатый чувствительный элемент может быть одно- и многовитковым. Один конец такой трубки крепится к корпусу, а второй, свободный, связан трибко-секторным передаточным механизмом со стрелкой манометра (рис. 2).
Рис. 2. Схема манометра с трибко-секторным передаточным механизмом: 1 – чувствительный элемент (трубка Бурдона), 2 – поводок, 3 – зубчатый сектор; 4 – трибка; 5 – стрелка
Под действием давления рабочей жидкости или газа свободный конец изогнутой трубки Бурдона перемещается (трубка стремится выпрямиться), приводя в действие зубчатый механизм и, соответственно, стрелку манометра. Таким образом линейное перемещение чувствительного элемента, пропорциональное измеряемой величине, преобразуется в круговое движение стрелки. Для устранения свободного хода передаточный механизм снабжен спиральной волосковой пружиной, которой подпружинивается трибка (сопряженное со стрелкой зубчатое колесо).
Существуют также манометры с более простым передаточным механизмом – рычажным. Они дешевле, но имеют ограниченную по углу шкалу – не более 90° (на практике еще меньше), а класс точности таких приборов не превышает 2,5 либо 4,0. В то время как манометры с трибко-секторной передачей имеют шкалу с углом 270–300° и в соответствующем исполнении способны обеспечить более высокую точность измерений, в том числе в качестве образцовых (эталонных, поверочных) средств измерения.
Не лишне знать, что для показывающих манометров, в зависимости от их назначения, установлены следующие классы точности: 0,15, 0,25, 0,4 (эталонные приборы), 0,6, 1,0 (рабочие повышенной точности), 1,5, 2,5 4,0 (рабочие).
Отметим также, что кроме показывающих, т.е. отображающих информацию об измеряемом давлении визуально, в режиме реального времени, существуют электроконтакные и самопишущие манометры.
Основными характеристиками, влияющими на выбор манометра, являются диапазон измерений, класс точности, диаметр корпуса, расположение штуцера (радиальное либо осевое) и диаметр его резьбы.
В таблице приведены основные характеристики манометров VALTEC. Данные приборы имеют общетехническое назначение, обеспечивают индикацию избыточного давления неагрессивных к медным сплавам газов и жидкостей. Жидкие рабочие среды не должны быть вязкими или кристаллизующимися.
Таблица. Технические характеристики манометров VALTEC
Характеристика | Значение | ||
TM.40.VC |
TM.40.D
|
TM.50.D
|
|
Подключение | Верхнее | Нижнее | Нижнее |
Диаметр корпуса, мм | 40 | 40 | 50 |
Класс точности | 2,5 | 2,5 | 2,5 |
Диапазон показаний давления, бар | 0–6 | 0–10 | 0–10 |
Диапазон температуры окружающей среды, °C | 1–60 | 1–60 | 1–60 |
Диапазон температуры рабочей среды, °C | 1–110 | 1–110 | 1–110 |
Класс защиты корпуса | IP40 | IP40 | IP40 |
Материал чувствительного элемента | Медь | ||
Материал трибко-секторного механизма | Латунь | ||
Резьба присоединения | G 1/4″ | G 1/8″ | G 1/4″ |
Манометры VALTEC поставляются с верхним и нижним радиальным подключением. Приборами с нижним подключением (ТМ.40.D, TM.50.D) комплектуются редукторы давления VT.082, VT.084, подпиточные клапаны VT.515 и промывные фильтры VT.389, с верхним подключением (TM.40.VC) – редуктор давления VT.088.
Уважаемые читатели! С момента публикации этой статьи в ассортименте нашей компании, практике применения оборудования, нормативных документах могли произойти изменения. Предлагаемая вам информация полезна, однако носит исключительно ознакомительный характер.
Распечатать статью:
Манометр
© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя
и/или на сайт www.valtec.ru обязательна.
11.6 Манометрическое давление, абсолютное давление и измерение давления — College Physics 2e
Цели обучения
К концу этого раздела вы сможете:
- Определение манометрического и абсолютного давления.
- Понимание работы барометров-анероидов и барометров с открытой трубкой.
Если вы прихрамываете на заправочную станцию с почти спущенной шиной, вы заметите, что манометр на авиалинии показывает почти ноль, когда вы начинаете заправлять ее. На самом деле, если бы в вашей шине была зияющая дыра, датчик показал бы ноль, даже если в шине существует атмосферное давление. Почему манометр показывает ноль? Здесь нет никакой тайны. Шинные манометры просто предназначены для чтения нуля при атмосферном давлении и положительного значения, когда давление выше атмосферного.
Точно так же атмосферное давление добавляется к кровяному давлению в каждой части системы кровообращения. (Как отмечено в принципе Паскаля, общее давление в жидкости представляет собой сумму давлений из разных источников — здесь сердца и атмосферы.) Но атмосферное давление не оказывает чистого влияния на кровоток, поскольку оно увеличивает давление на выходе. сердца и вернуться в него тоже. Важно то, насколько больше кровяное давление, чем атмосферное давление. Таким образом, измерения артериального давления, как и давления в шинах, производятся относительно атмосферного давления.
Короче говоря, манометры очень часто игнорируют атмосферное давление, то есть показывают ноль при атмосферном давлении. Поэтому мы определяем манометрическое давление как давление относительно атмосферного давления. Манометрическое давление является положительным для давлений выше атмосферного давления и отрицательным для давлений ниже его.
Манометрическое давление
Манометрическое давление – это давление относительно атмосферного давления. Манометрическое давление является положительным для давлений выше атмосферного давления и отрицательным для давлений ниже его.
На самом деле атмосферное давление добавляется к давлению в любой жидкости, не заключенной в жесткий контейнер. Это происходит из-за принципа Паскаля. Таким образом, полное или абсолютное давление является суммой манометрического давления и атмосферного давления: Pabs=Pg+PatmPabs=Pg+Patm, где PabsPabs — абсолютное давление, PgPg — манометрическое давление, а PatmPatm — атмосферное давление. Например, если ваш шинный манометр показывает 34 фунта на квадратный дюйм (фунт на квадратный дюйм), то абсолютное давление равно 34 фунта на квадратный дюйм плюс 14,7 фунта на квадратный дюйм (PatmPatm в фунтах на квадратный дюйм) или 48,7 фунта на квадратный дюйм (эквивалентно 336 кПа).
Абсолютное давление
Абсолютное давление представляет собой сумму манометрического и атмосферного давления.
По причинам, которые мы рассмотрим позже, в большинстве случаев абсолютное давление в жидкостях не может быть отрицательным. Жидкости толкают, а не тянут, поэтому наименьшее абсолютное давление равно нулю. (Отрицательное абсолютное давление – это притяжение.) Таким образом, наименьшее возможное манометрическое давление равно Pg=-PatmPg=-Patm (это делает PabsPabs равным нулю). Нет теоретического предела тому, насколько большим может быть манометрическое давление.
Существует множество устройств для измерения давления, от шинных манометров до манжет для измерения артериального давления. Принцип Паскаля имеет большое значение в этих устройствах. Неизменная передача давления через жидкость позволяет точно измерять давление на расстоянии. Дистанционное зондирование часто более удобно, чем помещение измерительного прибора в систему, например в артерию человека.
На рис. 11.13 показан один из многих типов используемых сегодня механических манометров. Во всех механических манометрах давление приводит к силе, которая преобразуется (или преобразуется) в некоторый тип показаний.
Рисунок 11.13 Этот манометр-анероид использует гибкий сильфон, соединенный с механическим индикатором для измерения давления.
Целый класс манометров использует свойство, согласно которому давление, обусловленное весом жидкости, определяется выражением P=hρg.P=hρg. Рассмотрим, например, U-образную трубку, показанную на рис. 11.14. Эта простая трубка называется манометр . На рис. 11.14(а) обе стороны трубы открыты для атмосферы. Таким образом, атмосферное давление давит на каждую сторону одинаково, поэтому его эффект нейтрализуется. Если жидкость глубже с одной стороны, давление на более глубокой стороне больше, и жидкость течет с этой стороны до тех пор, пока глубины не сравняются.
Давайте рассмотрим, как манометр используется для измерения давления. Предположим, что одна сторона U-образной трубки подключена к некоторому источнику давления PabsPabs, такому как игрушечный воздушный шар на рис. 11.14(b) или упакованная под вакуумом банка из-под арахиса, показанная на рис. 11.14(c). Давление передается на манометр в неизменном виде, и уровни жидкости уже не равны. На рисунке 11.14(b) PabsPabs больше атмосферного давления, тогда как на рисунке 11.14(c) PabsPabs меньше атмосферного давления. В обоих случаях PabsPabs отличается от атмосферного давления на величину hρghρg, где ρρ — плотность жидкости в манометре. На рис. 11.14(b) PabsPabs может поддерживать столб жидкости высотой hh, поэтому он должен создавать давление hρghρg, превышающее атмосферное давление (манометрическое давление PgPg положительно). На рис. 11.14(c) атмосферное давление может поддерживать столб жидкости высотой hh, поэтому PabsPabs меньше атмосферного давления на величину hρghρg (манометрическое давление PgPg отрицательно). Манометр с одной стороной, открытой в атмосферу, является идеальным устройством для измерения манометрического давления. Манометрическое давление равно Pg=hρgPg=hρg и определяется путем измерения hh.
Рисунок 11.14 Манометр с открытой трубкой имеет одну сторону, открытую в атмосферу. (a) Глубина жидкости должна быть одинаковой с обеих сторон, иначе давление, оказываемое каждой стороной на дно, будет неодинаковым, и будет течь с более глубокой стороны. (b) Положительное манометрическое давление Pg=hρgPg=hρg, передаваемое на одну сторону манометра, может поддерживать столб жидкости высотой hh. (c) Точно так же атмосферное давление больше отрицательного манометрического давления PgPg на величину hρghρg. Жесткость банки предотвращает передачу атмосферного давления на арахис.
Ртутные манометры часто используются для измерения артериального давления. На плечо накладывается надувная манжета, как показано на рис. 11.15. Сжимая грушу, человек, производящий измерение, оказывает давление, которое в неизменном виде передается как на основную артерию руки, так и на манометр. Когда это приложенное давление превышает кровяное давление, кровоток ниже манжеты прекращается. Затем человек, выполняющий измерение, медленно снижает приложенное давление и прислушивается к возобновлению кровотока. Артериальное давление пульсирует из-за насосного действия сердца, достигая максимума, называемого систолическим давлением, и минимума, называемого диастолическим давлением, при каждом сердечном сокращении. Систолическое давление измеряют, отмечая значение hh, когда кровоток впервые начинается при снижении давления в манжете. Диастолическое давление измеряют, отмечая hh, когда кровь течет без перерыва. Типичное кровяное давление молодого человека поднимает ртутный столбик на высоту 120 мм при систолическом и 80 мм при диастолическом. Это обычно указывается как 120 на 80 или 120/80. Первое давление соответствует максимальному выбросу сердца; второй обусловлен эластичностью артерий при поддержании давления между ударами. Плотность ртутной жидкости в манометре в 13,6 раза больше, чем воды, поэтому высота жидкости будет 1/13,6 высоты водяного манометра. Эта уменьшенная высота может затруднить измерения, поэтому ртутные манометры используются для измерения более высоких давлений, таких как кровяное давление. Плотность ртути такова, что 1,0 мм рт. ст. = 133 Па 1,0 мм рт. ст. = 133 Па.
Систолическое давление
Систолическое давление – максимальное кровяное давление.
Диастолическое давление
Диастолическое давление – это минимальное кровяное давление.
Рисунок 11.15 При рутинном измерении артериального давления на плечо на уровне сердца накладывается надувная манжета. Кровоток определяется непосредственно под манжетой, и соответствующие значения давления передаются на ртутный манометр. (кредит: фото армии США, сделанное специалистом Микой Э. Клэр\4TH BCT)
Пример 11,7
Расчет высоты мешка для внутривенных вливаний: кровяное давление и внутривенные вливания
Внутривенные вливания обычно осуществляются с помощью силы гравитации. Предполагая, что плотность вводимой жидкости составляет 1,00 г/мл, на какой высоте следует разместить мешок для внутривенных вливаний над точкой входа, чтобы жидкость только попала в вену, если артериальное давление в вене на 18 мм рт. ст. выше атмосферного давления ? Предположим, что мешок для внутривенных вливаний является складным.
Стратегия для (а)
Чтобы жидкость сразу попала в вену, ее давление на входе должно превышать кровяное давление в вене (на 18 мм рт. ст. выше атмосферного давления). Поэтому нам нужно найти высоту жидкости, которая соответствует этому манометрическому давлению.
Решение
Сначала нам нужно преобразовать давление в единицы СИ. Поскольку 1,0 мм рт.ст.=133 Па1,0 мм рт.ст.=133 Па,
P=18 мм рт.ст.×133 Па1,0 мм рт.ст.=2400 Па.P=18 мм рт.ст.×133 Па1,0 мм рт.ст.=2400 Па.11,28
Преобразование Pg=hρgPg=hρg вместо hh дает h=Pgρgh=Pgρg. Подстановка известных значений в это уравнение дает
ч=2400 Н/м21,0×103 кг/м39,80 м/с2=0,24 м.ч=2400 Н/м21,0×103 кг/м39,80 м/с2=0,24 м.11.29
Обсуждение
Мешок для внутривенных вливаний должен располагаться на высоте 0,24 м над точкой входа в руку, чтобы жидкость могла просто попасть в руку. Как правило, мешки для внутривенных вливаний размещают выше этого. Вы, возможно, заметили, что пакеты, используемые для сбора крови, располагаются ниже донора, чтобы кровь могла легко течь из руки в мешок, что является противоположным направлением потока, чем требуется в представленном здесь примере.
Барометр — это прибор для измерения атмосферного давления. Ртутный барометр показан на рис. 11.16. Это устройство измеряет атмосферное давление, а не манометрическое давление, потому что над ртутью в трубке почти чистый вакуум. Высота ртути такова, что hρg=Patmhρg=Patm. Когда атмосферное давление меняется, столбик ртути поднимается или опускается, что дает синоптикам важные подсказки. Барометр также можно использовать как высотомер, поскольку среднее атмосферное давление меняется с высотой. Ртутные барометры и манометры настолько распространены, что для измерения атмосферного давления и кровяного давления часто используются единицы мм рт. В таблице 11.2 приведены коэффициенты пересчета для некоторых наиболее часто используемых единиц измерения давления.
Рисунок 11.16 Ртутный барометр измеряет атмосферное давление. Давление из-за веса ртути, hρghρg, равно атмосферному давлению. Атмосфера способна поднять ртуть в трубке на высоту hh, потому что давление над ртутью равно нулю.
Преобразование в Н/м 2 (Па) | Преобразование из атм |
---|---|
1,0 атм=1,013×105 Н/м21,0 атм=1,013×105 Н/м2 | 1,0 атм=1,013×105 Н/м21,0 атм=1,013×105 Н/м2 |
1,0 дин/см2=0,10 Н/м21,0 дин/см2=0,10 Н/м2 | 1,0 атм=1,013×106 дин/см21,0 атм=1,013×106 дин/см2 |
1,0 кг/см2=9,8×104 Н/м21,0 кг/см2=9,8×104 Н/м2 | 1. 0атм=1.013кг/см21.0атм=1.013кг/см2 |
1,0 фунта/дюйм2 = 6,90×103 Н/м21,0 фунта/дюйм2=6,90×103 Н/м2 | 1,0 атм = 14,7 фунта/дюйм21,0 атм = 14,7 фунта/дюйм2 |
1,0 мм рт.ст.=133 Н/м21,0 мм рт.ст.=133 Н/м2 | 1,0 атм = 760 мм рт. ст. 1,0 атм = 760 мм рт. ст. |
1,0 см рт.ст.=1,33×103 Н/м21,0 см рт.ст.=1,33×103 Н/м2 | 1,0 атм = 76,0 см рт. ст. 1,0 атм = 76,0 см рт. ст. |
1,0 см воды=98,1 Н/м21,0 см воды=98,1 Н/м2 | 1,0 атм = 1,03 × 103 см воды 1,0 атм = 1,03 × 103 см воды |
1,0 бар=1000×105 Н/м21,0 бар=1000×105 Н/м2 | 1,0 атм=1,013 бар1,0 атм=1,013 бар |
1,0 мбар=1000×102 Н/м21,0 мбар=1000×102 Н/м2 | 1,0 атм=1013 мбар1,0 атм=1013 мбар |
Стол 11. 2 Коэффициенты пересчета для различных единиц измерения давления
Знакомство с манометрами и их использованием для измерения давления воды
Что такое манометры?
Манометр — это устройство, которое измеряет давление жидкостей, газа или паров в блоке, работающем под давлением, чтобы убедиться в отсутствии утечек или колебаний давления, которые могут повлиять на работу системы. Системы давления должны работать в определенном диапазоне давлений. Любое отклонение от допустимых диапазонов может оказать существенное влияние на работу системы. Например, слишком низкое или слишком высокое давление может отрицательно сказаться на выходе и качестве продукта и потенциально может представлять угрозу безопасности для операторов системы. Вот почему в промышленном секторе манометры пользуются спросом благодаря простоте использования, точности, экономичности и простоте обслуживания.
В насосных системах используются два основных типа манометров: манометры (слева) и составные манометры (справа), которые измеряют как вакуум, так и давление.
Как измерить давление воды с помощью манометра?
Контроль давления имеет решающее значение для безопасной и правильной работы различных промышленных систем. Без точного механизма для измерения и изменения давления целые гидросистемы были бы неустойчивыми, ненадежными и, следовательно, бесполезными.
Измерение давления жидкости с помощью манометра имеет решающее значение для обслуживания механизмов, зависящих от надлежащего контроля давления, и правильной работы механизмов, зависящих от значений контроля давления.
Манометры могут использоваться для различных целей. Например, вода или воздух, которые проходят через наши бытовые водопроводные системы и баки, заставляют их работать. Манометр используется для проверки наличия неисправностей в резервуарах или системах путем измерения силы давления в воде или воздухе. Вы можете использовать их на резервуаре для хранения скважинной системы, чтобы обеспечить правильное включение и выключение насоса.
Промышленное использование включает использование манометров на оборудовании для очистки воды и системах обратного осмоса, где давление является критическим компонентом производительности системы.
Как работают манометры в насосных системах?
Если вам интересно, “Каким должно быть давление воды в моей насосной системе?” Вы должны знать, что регуляторы давления воды, которые используются в муниципальных системах водоснабжения, распределяют воду по скважинам с давлением от 50 до 70 фунтов на квадратный дюйм.
Существует простой способ проверить давление воды, если вы считаете, что оно слишком высокое или слишком низкое: используйте манометр для измерения давления в фунтах на квадратный дюйм.
В насосных системах используются два основных типа манометров: манометры и составные манометры , которые измеряют как вакуум, так и давление.
Все манометры показывают разницу в давлении между портом и внешней средой. Например, если у нас есть манометр, установленный в трубе, которая достигает 30 фунтов на квадратный дюйм, а абсолютное давление окружающей среды составляет 13 фунтов на квадратный дюйм, абсолютное давление в трубе будет 43 фунта на квадратный дюйм.
Примечание: Абсолютное нулевое давление — это идеальный вакуум. Теперь, если в трубе был составной манометр, показывающий отрицательное значение, то давление в трубе ниже давления окружающей среды; мы бы сказали, что эта труба находится под вакуумом.
Для понимания рассмотрим центробежный насос, установленный в системе трубопроводов. У нас есть составной манометр, установленный на всасывании насоса, и манометр, установленный на нагнетании насоса. Здесь количество давления, которое насос добавляет в систему или наддув, можно рассчитать, взяв давление нагнетания и вычтя давление всасывания.
Компания John Brooks является авторизованным дистрибьютором манометров
Поскольку выбор хорошего манометра зависит от многих факторов, одно из лучших решений, которые могут принять покупатели манометров, — это вложить время и деньги в надежный поставщик манометров.
