3 варианта аварийного освещения - требования, нормы, правила устройства. Знаки безопасности, виды светильников, схемы подключения.

Тот кто профессионально занимается проектированием и монтажом систем освещения на крупных объектах и производствах, обязательно сталкивается с такой необходимостью как аварийное освещение.

Каким должен быть правильный аварийный свет, каким требованиям он должен соответствовать, какие сертификаты предъявляются к светильникам? Постараемся максимально подробно ответить на все эти вопросы в данной статье.

Нормативные документы и категории

Основной документ, в котором сведены общие требования к аварийному освещению и на который нужно ориентироваться всем монтажникам и проектировщикам — это свод правил СП 52.13330.2016 (скачать).

Согласно ему, все аварийное освещение делится на две большие категории:

Применяется в том случае, если при внеплановой ситуации у вас нет возможности резко прекратить какой-либо производственный или медицинский процесс (хирургическая операция).

  • эвакуационное

Применяется для подсветки путей эвакуации к аварийным выходам.

Данный вид в свою очередь также делится на три категории:

  • освещение путей эвакуации

Это касается обычных зданий и объектов - школы, бизнес центры, гипермаркеты, офисные конторы и не только.

  • освещение зон повышенной опасности

Используется в основном на промышленных предприятиях.

  • освещение больших площадей - антипаническое освещение

Его задача предотвратить панику, чтобы люди в местах большого скопления, грубо говоря не затоптали друг друга.

Типы аварийных светильников

Все аварийные светильники можно разделить на две большие группы:

  • обеспечивающие подсветку путей эвакуации

То есть, создающие непосредственно сам свет.

  • эвакуационные указатели

Которые по факту не дают столько света как первые, но указывают людям куда нужно бежать.

К первому типу относятся обычные рабочие светильники, которые дополнительно снабжаются блоками аварийного питания (БАП).

Схема их расстановки должна быть такой, чтобы обеспечить при аварии минимальную освещенность 1 люкс, с неравномерностью не более 1 к 40.

Это означает, что в самой темной точке между двумя лампами, освещенность должна равняться 1 Лк (можно и больше). При этом другая самая освещенная точка может быть ярче ее в 40 раз (40Лк).

Длительность работы такого освещения по норме - не менее 1 часа.

Места установки

Где должны быть расставлены аварийные светильники? К таким местам относятся:

  • коридоры и проходы на путях эвакуации
  • точки перепада уровней пола
  • повороты и перекрестки в коридорах
  • пункты медицинской помощи
  • места хранения средств пожаротушения
  • места экстренной связи

В последних пунктах помимо светильников еще должны быть установлены указатели. Причем эти указатели могут быть разных цветов. Например, если для маршрутов эвакуации применяются пиктограммы зеленного цвета, то для обозначения мест хранения огнетушителей, либо аптечек - красного.

Очень часто заходя в торговый центр можно увидеть табличку с обозначением аварийного выхода, но при этом фон надписи у нее настолько темный, что она толком и не светится.

Это противоречит нормам и такие знаки вешать нельзя.

  • во всех коридорах в местах пересечения с проходами
  • на лестничных маршах
  • перед каждым эвакуационным выходом
  • там где размещен план или схема эвакуации
  • перед входом в здание

В каких местах нужно организовывать антипаническое освещение? В первую очередь в помещениях больше 60м2. В бизнес центрах это залы Open Space, в кинотеатрах сам кинозал, в рядовых зданиях - столовые и т.п.

Данный вид подразумевает уровень освещенности в 2 раза меньше ранее рассмотренных, а именно - 0,5 люкс. Неравномерность при этом остается прежней - 1 к 40.

При этом антипаническое и эвакуационное освещение должны совмещаться друг с другом.

Нельзя сделать что-то одно, забыв про другое.

Освещение зон повышенной опасности

К данным помещениям с повышенной опасностью относятся цеха, производственные места, где есть вращающиеся механизмы или другое травмоопасное оборудование.

Минимальная освещенность в таких зонах должна быть 15 Люкс. Неравномерность засветки - 1 к 10.

То есть в самой яркой точке может быть до 150 Лк при исчезновении напряжения и основного света.

Требования к аварийному освещению

В России на сегодняшний день по данному вопросу следует обращаться к Федеральному закону от 22.07.08 №123-ФЗ (скачать).

В нем содержится несколько требований, которые касаются аварийного освещения, и на них стоит обратить внимание в первую очередь. Вот основные из них.

Огнестойкие кабели

Все кабельные линии, которые прокладываются по щиткам и каналам и питают системы авар. света должны быть выполнены из огнестойких материалов.

Например кабеля с индексами FRLS.

Эти линии должны сохранять работоспособность на всем протяжении работы подсветки. В общем случае это время - 1 час. В ряде случаев светильники могут работать и 3 часа.

Тестирование и проверка

Аварийные светильники должны быть снабжены механизмами для проверки их работоспособности.

Это означает, что любая светоточка или указатель, оборудованные блоком аварийного питания, должны иметь рядом с собой либо кнопку индивидуального тестирования, либо специальный разъем.

В этот разъем может подключаться устройство для эксплуатационного тестирования, в том числе дистанционного. Строгого требования здесь нет. Может быть применено одно из условий.

Вам тем самым оставили право выбора на виды светильников - бюджетный вариант или классом выше.

Главный энергетик должен не реже 1 раза в 2 недели проходить и нажимать эту кнопку теста. Кроме самой проверки еще должен вестись журнал учета таких опробований.

При малом количестве лампочек эта задача вполне выполнима. Но представьте себе большой торговый центр, где могут быть десятки или пару сотен таких светильников или пиктограмм.

В этом случае применяют кнопки или разъемы для группового тестирования. Например такой прибор как Telemando, Telecontrol или их аналоги.

Он подключается по специальной линии и передает сигнал напряжением 12 вольт. Максимальное количество точек, которое к нему можно подсоединить - 35шт.

Благодаря ему вы нажатием одной кнопки переводите все установки в аварийный режим. Но это требует участия двух человек, так как кнопка самоотжимная. Один нажал и держит, другой пошел проверять по цепочке.

Казалось бы зачем так неудобно сделано? Однако все это опять подчинено правилам. В них сказано, что такие устройства должны быть кнопочного или самоотжимного типа, чтобы исключить человеческий фактор.

К примеру, включили вы тест и пошли проверять. А вас в это время отвлекли, вызвали в другое место, или просто вам стало плохо. Про включенную кнопку можно и забыть, а АКБ за это время успеет разрядиться.

В итоге светильники окажутся неработоспособны при реальной аварии.

Аккумуляторы — сроки проверки, замена

Кстати, выйти из строя может не только сама лампочка или проводка к ней, но в первую очередь аккумулятор.

Поэтому отдельно каждые полгода должна быть проверена их емкость. У всех компактных литий-кадмиевых и даже литий-ионных АКБ, ограниченный срок службы.

Обычно он составляет около 3-4 лет. После чего ему место на мусорке, ну или на заводе для переработки. Хотя даже если вы и выбросите его в соответствующий контейнер, не факт что он попадет туда куда нужно.

В общем независимо от того, были ли аварийные ситуации или нет, но 1 раз в 4 года аккумуляторные батареи придется заменить на новые.

Пожарный сертификат

Нужен ли пожарный сертификат на аварийные светильники? Нужен, если этот светильник выполняет еще и функцию пожарного оповещателя и автоматически включается при срабатывании сигнализации.

Такие извещатели оборудованы специальными разъемами, способными принимать сигналы от системы пожарной автоматики. Те модели в которых этого нет, не требуют сертификатов, но и использовать их для пожарного оповещения нельзя.

Еще к обязательным требованиям относится наличие сертификатов и соответствие ТР ТС 004/2011 "О безопасности низковольтного оборудования" (скачать). Грубо говоря, светильник не должен ударить током.

Это вам не трековый вариант, который можно перемещать даже под напряжением.

Например, если вы снимаете плафон для замены лампочки, нигде при этом не должно быть оголенных токоведущих частей, до которых можно случайно прикоснуться.

Цвет, размеры, количество и виды указателей

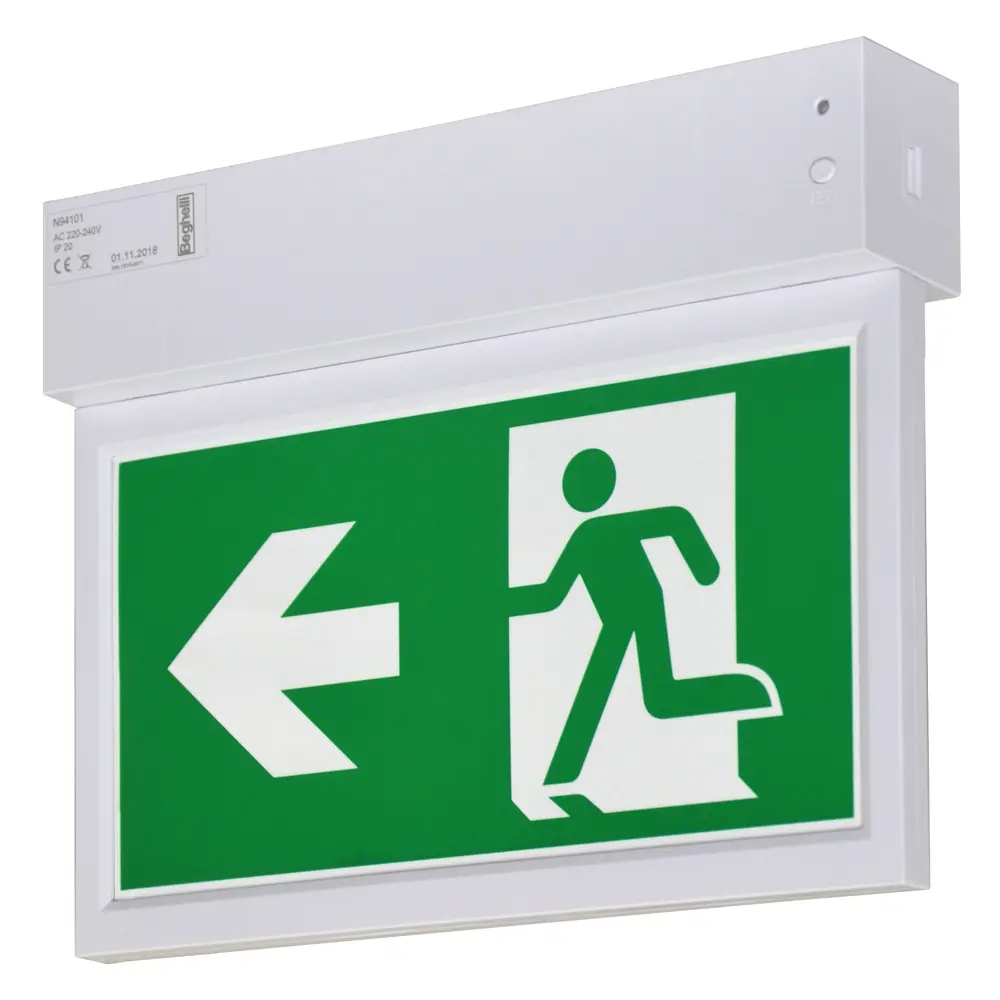

Как уже говорилось выше, указатели которые показывают направление путей эвакуации должны иметь зеленый фоновый цвет. Минимальная яркость в любой точке этого зеленого фона должна быть 2 кд/м2, если это незадымляемое помещение и оно оборудовано системами вытяжки-дымоудаления. Если этого нет - до 10 кд/м2.

Очень многие производители делают этот зеленый фон настолько темным, что он просто не пропускает свет. А человечек или другая фигурка в центре знака не яркого бело-контрастного цвета, а темного зеленоватого.

Старайтесь избегать таких изделий, это нарушение требований. Кстати высота знака напрямую влияет на дистанцию его распознавания. Грубо говоря, от этого зависит с какого расстояния вы его увидите.

Чтобы высчитать это расстояние, необходимо высоту значка в метрах, умножить на коэффициент 200.

Для пиктограммы шириной 20см дистанция распознавания будет: L=h*200=0,2*200=40 метров.

Если ваш коридор гораздо длиннее, то и количество знаков увеличится.

Одного в самом конце уже будет не достаточно. Исходя из этого и рассчитывается их общая потребность.

Для того чтобы просмотреть виды указателей, их обозначение и применяемость, нажмите на крестик.

Эвакуационные знаки безопасности

Знаки пожарной безопасности

Помехоустойчивость

Еще одно требование к светильникам уже ГОСТа 60598-2-22-2012 (скачать) - это электробезопасность и электромагнитная совместимость. Что это такое?

Это значит, что аварийный светильник не должен выдавать высоко и низкочастотных эмиссий. Дешевые модели без фильтров, которые должны выравнивать синусоиду напряжения, могут влиять на работу радиоэлектронного оборудования.

Особенно это опасно в больницах, хирургических операционных, лабораториях, военных объектах. Поэтому здесь также должен прилагаться соответствующий сертификат.

Проверка на горючесть

Также в ГОСТ 60598 есть условия по материалу изготовления. Корпуса аварийных светильников должны выдерживать воздействие огня и температуры в 850 градусов.

Это означает, что модель при данной температуре не должна воспламениться и не будет способствовать распространению огня.

Да, корпус может плавиться, разрушаться, но самое главное не поддерживать горение.

Проверка на горючесть проводится на стенде, где раскаленную проволоку подносят к корпусу и смотрят на эффект. Если идет расплавление, то снизу подкладывают папиросную бумагу. При этом падающие на нее капли не должны ее разжечь.

Подключение через выключатель

Один из частых вопросов - как коммутируется аварийный светильник. Должен ли он подключаться через отдельный выключатель и если да, то как же он перейдет в аварийный режим, если вы до этого его отключили.

Если речь идет о светоточках для путей эвакуации (рабочее освещение), то безусловно все они должны вкл-выкл, как и обычное освещение через коммутационный аппарат. Здесь блок аварийного питания соединяется отдельной линией с щитовой.

Причем через специальное реле мониторится наличие напряжения, но не на выключателе, а именно в щитке. И только в том случае, когда пропадает U в щите, подается сигнал на переключение АКБ.

Поэтому даже если вы специально или случайно отключите выключатель, при любой экстренной ситуации и исчезновении напряжение в РЩ, светильник все равно загорится.

Еще стоило бы отметить, что даже в рабочем режиме, авар. светильники должны быть запитаны от альтернативного источника электроснабжения, т. е. от отдельной щитовой.

Если же и в ней приключится авария, то уже тогда происходит переход на аккумуляторную батарею.

Также не забывайте, что аварийным считается не только режим, когда U исчезло полностью, но и вышло за свои пределы.

Например упало ниже 160 вольт или подскочило более 260В. Любой драйвер имеет свои допуски.

Как правило в пределах плюс-минус 20% он сохраняет рабочий режим. Если U в питающей линии упало ниже, также происходит переключение на блок АКБ.

Как сделать аварийное освещение — варианты

Как же из светильника рабочего освещения сделать аварийный? Например вы проектируете и расставляете рабочее освещение согласно вашего помещения как на рисунке ниже.

Так вот, изначально можно заложить такие светильники, которые уже будут оборудованы блоками аварийного питания. И этими самыми блоками при аварии будет включаться только один из модулей Led подсветки, а не все сразу.

То есть, при экстренной ситуации он будет выдавать не 100% светового потока, а всего лишь 10-15%. Главное правильно расставить и обеспечить требуемую освещенность на путях эвакуации не ниже нормируемой.

Блоки аварийного питания могут быть:

  • встраиваемыми

Они устанавливаются между драйвером и светодиодным модулем.

  • универсальными или внешними

Тут применяется второй вариант авар. света. Внешние подключают, если вы модернизируете уже смонтированное освещение, когда изначально было закуплено или спроектировано не то что нужно.

Данный блок подсоединяется не к какому-то одиночному Led модулю, а непосредственно к драйверу. И в аварийной ситуации выдает напряжение 220В. При этом светильник работает на все 100% своей мощности.

Какие преимущества у второго варианта?

  • экономия времени модернизации

Не нужно лезть в корпус, разбираться со схемой, возиться с паяльником и т.п.

  • уменьшение количества аварийных светоточек

Так как здесь светильник будет выдавать 100% своего светового потока, можно существенно сократить их общее число и при этом соблюсти требования норм.

Отсюда же вытекает существенная экономия. Вот реальный расчет затрат при использовании светильников со встроенными блоками аварийного питания (БАП) и внешними.

Как видите, во втором случае идет прямая экономия в деньгах почти на 50%.

  • возможность подключения к одному блоку сразу нескольких светильников

Например от такой модели как Conversion Kit Power Led, можно запитать несколько светодиодных ламп общей мощностью до 40Вт. Максимальная допустимая удаленность светильников от такого БАП будет 200м.

Есть и более мощные модели 120-200Вт. Они могут идти сразу собранными в боксе с защитой IP65. Вес аккумуляторов мощных БАП составляет примерно 1,5кг.

  • возможность подключать светильники и знаки на улице

По требованиям безопасности, эвакуационные выходы должны быть обеспечены соответствующими указателями и снаружи здания, т.е. на улице. Проблема в том, что на сегодняшний день нет таких компактных АКБ (даже феррополимерные не спасают), которые нормально работали бы при наших зимах и температурах минус 20-30 градусов.

А с выносными блоками все решаемо. Его устанавливаете внутри, в теплом помещении, а знак вывешиваете снаружи.

Централизованное аварийное освещение

Но самое современное решение - это централизованная система аварийного освещения. Она применяется в очень больших зданиях и сооружениях, торговых домах, терминалах аэропорта, бизнес центрах и т.п.

Представьте что у вас несколько сотен точек освещения. Здесь уже просто не реально для теста нажимать по одной кнопке и уж тем более регулярно менять сотни АКБ. Источники питания в таких системах выполняются отдельно, а функция тестирования реализуется на контроллерах.

Преимуществ здесь масса:

  • тестирование проводится в автоматизированном режиме и фиксируется в памяти устройства

Больше нет нужды вести отдельный журнал. Кроме того, можно организовать передачу данных на любые носители информации.

  • повышенная надежность

В сам светильник теперь не нужно вставлять дополнительные блоки АКБ и электроники. Соответственно чем меньше комплектующих, тем меньше вероятность их выхода из строя.

  • меньшая итоговая стоимость в сравнении с автономными вариантами
  • больший срок службы централизованной аккумуляторной установки

Примерно 12 лет, против 4-х во встроенных моделях.

  • возможность объединение ЦСАО с пожарной автоматикой и сигнализацией

То есть, будет идти прямой сигнал от пожарки с включением эвакуационных указателей в рабочий режим.

  • графическая наглядность работы и управление с пульта и одного рабочего места
  • возможность модернизации и изменения системы без замены самих светильников

При этом сама ЦСАО делится на:

  • простые системы

В них все светильники подразделяются на группы по этажам, зонам и т.д.

Каждая аварийная лампочка и знак имеет свой адрес. Система их видит и управляет каждым в отдельности.

Подводя итог можно сказать - то какой вариант аварийного освещения вам выбрать, зависит в первую очередь от общей площади здания и количества всех светильников и указателей в нем.

Если это огромный торговый центр, то без ЦСАО не обойтись. А если отдельный магазинчик или небольшая контора, то тут ваш выбор - одиночные светильники, либо со встроенными БАП, либо с выносными.

Глава 2.12. Электрическое освещение / Правила ПТЭЭП / Библиотека / Элек.ру

2.12.1. Требования Правил, изложенные в настоящей главе, распространяются на устройства электрического освещения Потребителей, помещений и сооружений, жилых и общественных зданий, открытых пространств и улиц, а также на рекламное освещение.

2.12.2. Рабочее и аварийное освещение во всех помещениях, на рабочих местах, открытых пространствах и улицах должно обеспечивать освещенность в соответствии с установленными требованиями.

Рекламное освещение, снабженное устройствами программного управления, должно удовлетворять также требованиям действующих норм на допустимые индустриальные радиопомехи.

Применяемые при эксплуатации электроустановок светильники рабочего и аварийного освещения должны быть только заводского изготовления и соответствовать требованиям государственных стандартов и технических условий.

2.12.3. Светильники аварийного освещения должны отличаться от светильников рабочего освещения знаками или окраской.

Светоограждение дымовых труб и других высоких сооружений должно соответствовать установленным правилам.

2.12.4. Питание светильников аварийного и рабочего освещения должно осуществляться от независимых источников. При отключении рабочего освещения переключение на аварийное должно происходить автоматически или вручную, согласно проектным решениям, исходя из целесообразности по местным условиям и в соответствии с требованиями правил устройства электроустановок.

Питание сети аварийного освещения по схемам, отличным от проектных, не допускается.

Присоединение к сети аварийного освещения переносных трансформаторов и других видов нагрузок, не относящихся к этому освещению, не допускается.

Сеть аварийного освещения должна быть выполнена без штепсельных розеток.

2.12.5. На лицевой стороне щитов и сборок сети освещения должны быть надписи (маркировка) с указанием наименования (щита или сборки), номера, соответствующего диспетчерскому наименованию. С внутренней стороны (например, на дверцах) должны быть однолинейная схема, надписи с указанием значения тока плавкой вставки на предохранителях или номинального тока автоматических выключателей и наименование электроприемников* соответственно через них получающих питание. Автоматические выключатели должны обеспечивать селективность отключения потребителей, получающих от них питание.

Использование сетей освещения для подключения каких-либо переносных или передвижных электроприемников не допускается.

* Наименование электроприемников (в частности, светильников) должно быть изложено так, чтобы работники, включающие или отключающие единично расположенные или групповые светильники, смогли бы безошибочно производить эти действия.

2.12.6. Для питания переносных (ручных) электрических светильников в помещениях с повышенной опасностью и в особо опасных помещениях должно применяться напряжение не выше 50 В, а при работах в особо неблагоприятных условиях и в наружных установках — не выше 12 В.

Вилки приборов на напряжение 12-50 В не должны входить в розетки с более высоким номинальным напряжением. В помещениях, в которых используется напряжение двух и более номиналов, на всех штепсельных розетках должны быть надписи с указанием номинального напряжения.

Использование автотрансформаторов для питания светильников сети 12-50 В не разрешается.

Применение для переносного освещения люминесцентных ламп, не укрепленных на жестких опорах, не допускается.

2.12.7. Установка в светильники сети рабочего и аварийного освещения ламп, мощность или цветность излучения которых не соответствует проектной, а также снятие рассеивателей, экранирующих и защитных решеток светильников не допускается.

2. 12.8. Питание сетей внутреннего, наружного, а также охранного освещения Потребителей, сооружений, жилых и общественных зданий, открытых пространств и улиц, как правило, должно быть предусмотрено по отдельным линиям.

Управление сетью наружного освещения, кроме сети освещения удаленных объектов, а также управление сетью охранного освещения должно, как правило, осуществляться централизованно из помещения щита управления энергохозяйством данного Потребителя или иного специального помещения.

2.12.9. Сеть освещения должна получать питание от источников (стабилизаторов или отдельных трансформаторов), обеспечивающих возможность поддержания напряжения в необходимых пределах.

Напряжение на лампах должно быть не выше номинального значения. Понижение напряжения у наиболее удаленных ламп сети внутреннего рабочего освещения, а также прожекторных установок должно быть не более 5% номинального напряжения; у наиболее удаленных ламп сети наружного и аварийного освещения и в сети напряжением 12-50 В — не более 10%.

2.12.10. В коридорах электрических подстанций и распределительных устройств, имеющих два выхода, и в проходных туннелях освещение должно быть выполнено с двусторонним управлением.

2.12.11. У оперативного персонала, обслуживающего сети электрического освещения, должны быть схемы этой сети, запас калиброванных вставок, соответствующих светильников и ламп всех напряжений данной сети освещения.

Оперативный и оперативно-ремонтный персонал Потребителя или объекта даже при наличии аварийного освещения должен быть снабжен переносными электрическими фонарями с автономным питанием.

2.12.12. Очистка светильников, осмотр и ремонт сети электрического освещения должен выполнять по графику (плану ППР) квалифицированный персонал.

Периодичность работ по очистке светильников и проверке технического состояния осветительных установок Потребителя (наличие и целость стекол, решеток и сеток, исправность уплотнений светильников специального назначения и т.п.) должна быть установлена ответственным за электрохозяйство Потребителя с учетом местных условий. На участках, подверженных усиленному загрязнению, очистка светильников должна выполняться по особому графику.

2.12.13. Смена перегоревших ламп может производиться групповым или индивидуальным способом, который устанавливается конкретно для каждого Потребителя в зависимости от доступности ламп и мощности осветительной установки. При групповом способе сроки очередной чистки арматуры должны быть приурочены к срокам групповой замены ламп.

2.12.14. При высоте подвеса светильников до 5 м допускается их обслуживание с приставных лестниц и стремянок. В случае расположения светильников на большей высоте разрешается их обслуживание с мостовых кранов, стационарных мостиков и передвижных устройств при соблюдении мер безопасности, установленных правилами безопасности при эксплуатации электроустановок и местными инструкциями.

2.12.15. Вышедшие из строя люминесцентные лампы, лампы типа ДРЛ и другие источники, содержащие ртуть, должны храниться в специальном помещении. Их необходимо периодически вывозить для уничтожения и дезактивации в отведенные для этого места.

2.12.16. Осмотр и проверка сети освещения должны проводиться в следующие сроки:

  • проверка исправности аварийного освещения при отключении рабочего освещения — 2 раза в год;
  • измерение освещенности внутри помещений (в т.ч. участков, отдельных рабочих мест, проходов и т.д.) — при вводе сети в эксплуатацию в соответствии с нормами освещенности, а также при изменении функционального назначения помещения.

2.12.17. Проверка состояния стационарного оборудования и электропроводки аварийного и рабочего освещения, испытание и измерение сопротивления изоляции проводов, кабелей и заземляющих устройств должны проводиться при вводе сети электрического освещения в эксплуатацию, а в дальнейшем по графику, утвержденному ответственным за электрохозяйство Потребителя, но не реже одного раза в три года. Результаты замеров оформляются актом (протоколом) в соответствии с нормами испытания электрооборудования (Приложение 3).

2.12.18. Техническое обслуживание и ремонт установок наружного (уличного) и рекламного освещения должен выполнять подготовленный электротехнический персонал.

Потребители, не имеющие такого персонала, могут передать функции технического обслуживания и ремонта этих установок специализированным организациям.

Периодичность планово-предупредительных ремонтов газосветных установок сети рекламного освещения устанавливается в зависимости от их категории (месторасположения, системы технического обслуживания и т.п.) и утверждается ответственным за электрохозяйство Потребителя.

2.12.19. Включение и отключение установок наружного (уличного) и рекламного освещения, как правило, должно осуществляться автоматически в соответствии с графиком, составленным с учетом времени года, особенностей местных условий и утвержденным местными органами власти.

2.12.20. Обо всех неисправностях в работе установок рекламного освещения и повреждениях (мигание, частичные разряды и т.п.) оперативный или оперативно-ремонтный персонал Потребителя обязан немедленно сообщить об этом своим руководящим работникам и принять меры к их устранению. Работа установок рекламного освещения при видимых повреждениях не допускается.

2.12.21. При централизованной автоматической системе управления установками уличного и рекламного освещения должно обеспечиваться круглосуточное дежурство персонала, имеющего в своем распоряжении транспортные средства и телефонную связь.

Условные обозначения светильников | Проектирование электроснабжения

При проектировании освещения важно не только знать, как обозначаются светильники, но и иметь удобные динамические блоки для быстрого выполнения планов освещения. Рассмотрим условные обозначения светильников, нормативные документы и блоки светильников.

В настоящее время я занимаюсь переработкой всех своих динамических блоков. В скором времени об этом я расскажу более подробно.

А сейчас хочу рассказать лишь про условные обозначения светильников и продемонстрировать свои блоки, применяемые на планах освещения.

Условные обозначения светильников представлены в следующих стандартах:

1 ГОСТ 21.614-88. Изображения условные графические электрооборудования и проводок на планах. 2 ГОСТ 21.210-2014. Условные графические обозначения электрооборудования и проводок на планах.

ГОСТ 21.210-2014 вышел относительно недавно взамен ГОСТ 21.614-88 на территории Российской Федерации. На данный момент в Беларуси по-прежнему действует ГОСТ 21.614-88.

Не смотря на это, в моих условных обозначениях присутствуют обозначения из двух ГОСТов, а также есть условные обозначения придуманные мною.

Для внутреннего освещения я использую следующие условные обозначения светильников:

Условные обозначения светильников внутреннего освещения

Данные обозначения мною приняты исходя из опыта проектирования и не противоречат требованиям ГОСТ.

Допускается применять дополнительные условные обозначения, не предусмотренные в настоящем стандарте, поясняя их на чертеже или в общих данных по рабочим чертежам.

Для наружного освещения я принял такие условные обозначения светильников, размещаемых на кронштейнах и опорах:

Условные обозначения светильников наружного освещения

На самом деле, все эти обозначения я не использую. Но, вдруг пригодятся

А сейчас хочу продемонстрировать 3 динамических блока светильников для программы AutoCAD:

1 Светильники для внутреннего освещения

2 Линейные светильники для внутреннего освещения.

3 Светильники наружного освещения.



В ближайшее время будет рассылка обновленного архива программ, где можно будет найти эти блоки.

Советую почитать:

Производители Светильников для аварийного освещения из России

Продукция крупнейших заводов по изготовлению Светильников для аварийного освещения: сравнение цены, предпочтительных стран экспорта.

  1. где производят Светильники для аварийного освещения
  2. ⚓ Доставка в порт (CIF/FOB)

Страны куда осуществлялись поставки из России

  • 🇰🇿 КАЗАХСТАН (18)
  • 🇺🇦 УКРАИНА (16)
  • 🇬🇧 СОЕДИНЕННОЕ КОРОЛЕВСТВО (9)
  • 🇦🇲 АРМЕНИЯ (2)
  • 🇰🇷 КОРЕЯ, РЕСПУБЛИКА (2)
  • 🇺🇿 УЗБЕКИСТАН (2)
  • 🇷🇸 СЕРБИЯ (1)
  • 🇱🇻 ЛАТВИЯ (1)
  • 🇯🇵 ЯПОНИЯ (1)
  • 🇰🇬 КИРГИЗИЯ (1)
  • 🇨🇳 КИТАЙ (1)
  • 🇹🇯 ТАДЖИКИСТАН (1)
  • 🇻🇳 ВЬЕТНАМ (1)

Выбрать Светильники для аварийного освещения: узнать наличие, цены и купить онлайн

Крупнейшие экспортеры из России, Казахстана, Узбекистана, Белоруссии, официальные контакты компаний. Через наш сайт, вы можете отправить запрос сразу всем представителям, если вы хотите купить Светильники для аварийного освещения.
🔥 Внимание: на сайте находятся все крупнейшие производители Светильников для аварийного освещения

Поставки Светильники для аварийного освещения оптом напрямую от завода изготовителя (Россия)

Крупнейшие заводы - кто можете изготовить Светильники для аварийного освещения

лампы электрические и осветительное оборудование из прочих материалов

Изготовитель лампы электрические и осветительное оборудование из пластмассы

Поставщики прожекторы и лампы узконаправленного света

Крупнейшие производители люстры и электрическое осветительное оборудование

Экспортеры Приборы освещения или визуальной сигнализации

Компании производители лампы электрические и осветительное оборудование из прочих материалов

лампы накаливания на напряжение не более В

приборы

  люстры и электрическое осветительное оборудование

Балластные элементы для разрядных ламп или трубок

Статьи - Ecohi-tech

Когда в поле зрения человека попадают источники света, обладающие избыточной блесткостью, возникает слепящее действие, которое непосредсвенно отражается на функции зрения, работоспособности зрительного аппарата и, в конечном итоге, на производительности труда.



Показатель ослепленности

Показатель ослепленности - это безразмерная величина, этот показатель нормируется в зависимости от степени точности зрительных работ - в пределах от 10 до 40.

В европейских нормативах -  индекс блесткости GI (glare index).

Американскими стандартами долгое время был предписан показатель — вероятность зрительного комфорта VCP (visual comfort probability).

Прежде прямое слепящее действие для случаев промышленного освещения определялось методом кривых допустимой габаритной яркости. Данный метод регламентировал среднюю габаритную яркость светильников в углах от 45° до 85°. В новых европейских и международных стандартах для регламентации прямого слепящего действия в производственных помещениях используется обобщенный показатель дискомфорта UGR (unified glare raiting). Он учитывает все светильники, создающие слепящую блесткость на рабочем месте. Для оценки прямого слепящего действия используются таблицы UGR, которые предоставляют производители. Оба метода хорошо согласуются друг с другом.

Отраженная блесткость и коэффициент передачи контраста.

На практике отражающие свойства объекта и фона отличаются от равномерно-диффузного отражения. Отражения ярких частей осветительных приборов от поверхностей с зеркальным или направленно-рассеянным отражением, попадающие в поле зрения работающего, оказывают отрицательное влияние на зрительную работоспособность. Пространственное распределение светового потока может или увеличить контраст, облегчив работу зрения, или уменьшить его, усложнив зрительную задачу. Направленно-рассеянное, зеркальное или смешанное отражение света приводит к возникновению отраженной блесткости, снижающей контраст объекта с фоном. Для характеристики этого процесса Международной комиссией по освещению МКО был введен коэффициент передачи контраста CRF (contrast rendering factor).

Коэффициент передачи контраста определен как отношение контраста тест-объекта в реальных условиях освещения к контрасту в «стандартных» условиях освещения — при освещении равнояркой полусферой. Его величина может быть как больше, так и меньше единицы.

Расчет коэффициента передачи контраста проводится на основе программных средств.

Зрительные работы с матовыми материалами

При технической невозможности отведения отраженного блика от глаз работающего яркость выходного отверстия светильника, определяющая яркость блика на рабочей поверхности с зеркальным или направленно-рассеянным отражением, должна ограничиваться. Согласно российским строительным нормам СНИП 23-05-95, наибольшая допустимая яркость рабочих поверхностей с зеркальным и направленно-рассеянным отражением:

Площадь рабочей поверхности, м2

Наибольшая допустимая яркость, кд/м2

Менее 0,0001

2000

От 0,0001 до 0,001

1500

От 0.001 до 0,01

1000

От 0,01 до 0,1

750

Более 0,1

500

Большинство объектов различения промышленного производства являются трехмерными (объемными или рельефными), а коэффициенты отражения объектов различения и фона одинаковы. Видимость, воспринимаемые глазом размеры трехмерного объекта и его контраст с фоном определяются микрораспределением яркости по поверхности трехмерного объекта и прилегающему к нему участку фона.

При направленном освещении контраст тест-обьекта повышается за счет образования собственно тени на его поверхности, достигая наибольших значений при направлении света от точечного источника под малым углом к освещаемой поверхности.

Равномерность распределения яркости в поле зрения.

В нормах освещения регламентируется равномерность распределения яркости на рабочей поверхности и в освещаемом пространстве путем указания максимально допустимых соотношений яркости различных поверхностей или путем предъявления определенных требований к распределению освещенности и к отражающим свойствам поверхностей, находящихся в поле зрения. Центральная часть поля зрения, где производится зрительная работа, не должна быть темнее окружения или много светлее его. В то же время яркость поля зрения не должна быть равномерна, что выявляет неприятное ощущение монотонности. Наилучший вариант, когда яркость окружения несколько меньше яркости центра.

В отечественных нормах регламентируется только равномерность распределения освещенности по помещению. Отношение Lмин / Lмакс Должно быть не менее 0,33 для зрительных работ I—II разрядов, 0,2—0,5 для зрительных работ IV—VIII разрядов.

В европейских нормах нормируемые освещенности определены как средние значения в пределах рабочей зоны. Освещенность в зоне окружения, прилегающей к рабочей зоне, выбирается, как правило, меньшей. В каждой из зон должна быть обеспечена требуемая равномерность освещения Lмин / Lмакс: не менее 0,7—0,8 в рабочей зоне и не менее 0,5 в зоне окружения.

Рекомендуемые освещенности в рабочей зоне и зоне окружения в международных стандартах:

Освещенность рабочей зоны, лк

Освещенность зоны окружения, лк

750 и более

500

500

300

300

200

200 и менее

равная освещенности рабочей зоны

Слепящая или дискомфортная блескость, образующаяся источниками искусственного света или окнами, устраняется путем установки ограничений.

Методы ограничения блескости

Во многих странах разработаны практические способы, позволяющие гарантировать, что осветительная установка не создаст блескости, приводящей к некоторой степени дискомфорта. Эти методы описаны в Публикации МКО N 55.

Блескость от окон

Можно дать несколько общих рекомендаций с целью уменьшения блескости:

- прошедший через окна солнечный свет может служить главным источником блескости при непосредственном попадании в глаза или после отражения. В каждом из таких случаев следует предусматривать систему экранирования солнечных лучей;

- степень дискомфорта, вызванная блескостью, создаваемой окном, зависит главным образом от яркости неба, видимого через окно, и в очень малой степени от размеров окна, за исключением случая, когда оно очень маленькое или значительно удалено от наблюдателя;

- исключая очень пасмурные дни, работник, взглянув на небо через окно без гардин, может испытать некоторое неудобство. За исключением тех случаев, когда нормальное положение персонала на своих рабочих местах исключает попадание окон в их поле зрения, все окна должны быть снабжены какими-либо средствами защиты (например, гардинами, шторами, ставнями), снижающими яркость неба в ясные дни, пропуская или не пропуская солнечный свет;

- другие способы уменьшения дискомфорта, возникающего из-за наличия окон, без снижения количества прошедшего в помещение дневного света, состоят в разумном выборе формы и коэффициента отражения поверхностей, окружающих окна, чтобы увеличить яркость пространства, непосредственно вокруг светопроема;

- слепящая блескость устраняется при таком расположении рабочих мест, чтобы свет неба высокой яркости, проходящий через окно, не попадал в поле зрения при выполнении задания.

Блеск и вуалирующие блики

Существует много способов устранения воздействия блеска и вуалирующих бликов. Наиболее эффективным способом является размещение персонала и/или реального источника света таким образом, чтобы его отражения не попадали в глаза работающему. Дополнительный способ направлен на снижение яркости используемых материалов.

Блики, отвлекающие или расстраивающие внимание и находящиеся вблизи поля зрения при выполнении задания, могут быть устранены, если исключить применение направленно-отражающих покрытий для рабочих столов и других подобных плоскостей.

Другие способы состоят в выборе светильников с большой площадью поверхности и низкой яркостью или светильников с пониженной яркостью в направлении возможного отражения. Увеличивая яркость всего потолка при использовании матовых отделочных покрытий с высоким коэффициентом отражения для потолка, стен и пола и желательно добавляя к этому светильники, направляющие свет вверх, добиваются снижения блеска и вуалирующих бликов.





Освещение промышленных и складских территорий

Спасибо, мы получили Ваше обращение
и перезвоним в ближайшее время!

В рабочий день среднее время ожидания не привышает 15 минут.

Общие сведения

Так как освещение промышленных и складских территорий напрямую влияет на обеспечение безопасности и контроль производственного процесса вне помещений, нормы освещенности и используемое оборудование для этих объектов строго регулируются и прописаны в специальных законодательных документах.

Строительные нормы и правила СНиП 23-05-95 «Естественное и искусственное освещение» регламентирует нормы искусственного освещения промышленных и складских территорий, находящихся вне зданий.

Разряд зрительной работы

Отношение минимального размера объекта различения к расстоянию от этого объекта до глаз работающего

Минимальная освещенность в горизонтальной плоскости, лк

IX

Менее 0,05×10¯²

50

X

От

0,5×10¯²

до

1×10¯²

30

XI

Св.

1×10¯²

"

2×10¯²

20

XII

"

2×10¯²

"

5×10¯²

10

XIII

"

10×10¯²

"

10×10¯²

5

XIV

"

10×10¯²

2

Примечание: при опасности травматизма для работ XI-XIV разрядов уровень минимальной освещенности следует рассчитывать по смежному, более высокому разряду.

Управление наружным освещением производственных площадок проектируется независимо от систем управления внутренним освещением.

Чтобы ограничить слепящее действие осветительного оборудования, рекомендуется соблюдать следующие правила монтажа светильников:

Светораспределение светильников

Наибольший световой поток ламп в светильниках, установленных на одной опоре, лм

Наименьшая высота установки светильников, м

при лампах накаливания

при разрядных лампах

Полуширокое

Менее 6000

6,5

7

От

6000

до

10 000

7

7,5

Св.

10000

"

20 000

7,5

8

"

20 000

"

30 000

-

9

"

30000

"

40000

-

10

"

40 000

-

11,5

Широкое

Менее 5000

7

7,5

От

5000

до

10 000

8

8,5

Св.

10 000

"

20 000

9

9,5

"

20 000

"

30 000

-

10,5

"

30 000

"

40 000

-

11,5

«

40 000

-

13

Для светильников с защитным углом менее 15° высота установки над землей не должна превышать указанное в таблице значение, для светильников с защитным углом 15° и более она должна составлять 3,5 м при любых источниках света.

Минимальная освещенность

Освещаемые объекты

Минимальная освещенность в горизонтальной плоскости, лк

Предзаводские участки, не относящиеся к территории города (площадки перед зданиями, подъезды и проходы к зданиям, стоянки транспорта)

2

Железнодорожные пути:


стрелочные горловины

2

отдельные стрелочные переводы

1

железнодорожное полотно

0,5


Высота установки светильников с защитным углом 15° и более, а также приборов с рассеивателями из молочного стекла без отражателей может не ограничиваться у входа в здание и на площадках для обслуживания оборудования и прохода людей.

Светильники рассеянного света должны устанавливаться на высоте не менее 3 м для оборудования, имеющего световой поток ламп до 6000 лм, и не менее 4 м для светильников со световым потоком источников света более 6000 лм.
Отношение осевой силы света L max, кд, одного прибора (прожектора или наклонно расположенного осветительного прибора прожекторного типа) к квадрату высоты установки этих приборов Н, H², в зависимости от нормируемой освещенности не должно превышать значений, указанных в таблице.

Нормируемая освещенность, лк

0,5

1

2

3

5

10

20

30

50

L max/H²

100

150

250

300

400

700

1400

2100

3500


Примечание: при совпадении направлений осевых сил света нескольких световых приборов допустимые значения L max/H² каждого прибора определяются путем деления табличного значения на число этих световых приборов.

Охранное освещение

Охранное освещение — важнейшая составляющая системы наружного освещения производственных и складских комплексов. Оно осуществляется вдоль границ охраняемой территории с целью предотвратить или пресечь незаконное проникновение и причинение материального ущерба. Основное охранное освещение предусматривается у КПП, входов в помещения и хранилища (уровень освещенности нормируется по разряду зрительной работы), а также для визуального контроля территории и периметра — не менее 0,5 лк.

Дополнительное охранное освещение используется при плохой видимости или при нарушении периметра и не регламентируется нормами. По сути, это тревожно освещение, призванное оказать психологическое воздействие на нарушителя путем ослепления за счет повышения прямой блескости. Прожектора дополнительного охранного освещения устанавливаются так, чтобы направление их КСС совпадало с направлением движения охраны.

При использовании на участке специальных технических средств охраны, в том числе видеонаблюдения, освещенность следует принимать по заданию на проектирование охранного освещения. В частности, освещение в зоне работы камер должно быть равномерным, без резких теней, мешающих различать лица. При этом светильники не должны создавать помех для работы камер (блики или засветка объектива). Уровень освещенности определяется исходя из чувствительности применяемых камер и светосилы объективов, рекомендуемая горизонтальная освещенность — не менее 3–5 лк в горизонтальной плоскости на уровне земли или на уровне 0,5 м от земли на одной стороне вертикальной плоскости, перпендикулярной к линии границы; неравномерность освещенности не более 10:1.

Не допускается попадание источника света в поле зрения телевизионной камеры. Охранные прожектора рекомендуется устанавливать под углом до 45° в горизонтальной плоскости по направлению к визирной оси телевизионной камеры — это позволяет наблюдать объект с объемным градиентом яркости и тенями. При креплении светильников на опоры и мачты их следует устанавливать отдельно от камер. Чтобы привлекаемые светом насекомые не создавали помех работе камер, светильники желательно устанавливать выше уровня установки камер.

Аварийное освещение

Территории складов и производств в обязательном порядке оснащаются аварийным освещением, включающим освещение безопасности и эвакуационное. Освещение безопасности проектируется с целью предотвратить нарушение обслуживания оборудования и механизмов в случае отключения общего освещения. Светильники аварийной работы должны создавать наименьшую освещенность в размере 5% нормируемой рабочей освещенности, но не менее 1 лк.

Эвакуационное освещение для маркировки путей эвакуации должно обеспечивать наименьшую освещенность на земле в пределах 0,2 лк. Оно предусматривается в местах прохода людей при числе эвакуирующихся более 50 человек. Допустимая неравномерность освещенности 1:40. Система аварийного освещения должна питаться от отдельной сети.

Сигнальное освещение

Имеющиеся на территории производств и складов высотные (более 50 м) наземные объекты, которые представляют собой потенциальную угрозу для воздушного транспорта (мачты антенн, ЛЭП, нефтяные вышки, дымовые трубы и др.), должны оборудоваться сигнальным освещением.

Выбор оборудования

Системы наружного освещения промышленных и складских комплексов должны удовлетворять требованиям безопасности, эффективности и энергосбережения. Оборудование, используемое для этих целей, должно быть надежным, рассчитанным на условия интенсивной эксплуатации, устойчивым к вибрации и воздействию пыли, влаги и агрессивных сред (IP 65 и выше).

На открытых промышленных и складских площадках используются преимущественно подвесные и консольные светильники прямого света с лампами высокого давления — ртутными, натриевыми, а также светодиодными и люминесцентными (в зонах с теплым климатом). В зонах выполнения различного вида работ используются светильники общего света с непрозрачными рассеивателями, чтобы исключить эффект ослепления.

Прилегающие территории производств и складов могут освещаться также с помощью светильников прожекторного типа, мощных светодиодных, галогенных и металлогалогенных прожекторов заливающего света с повышенной степенью защиты и различными типами отражателей.

Для охранного освещения производственных и складских территорий могут использоваться практически любые источники света. В тех случаях, когда охранное освещение автоматически включается при включении охранной сигнализации или других технических средств, применяются светодиодные или лампы накаливания, не требующие времени на запуск, разогрев и перезапуск. Светильники дежурного освещения должны быть вандалозащищенными.

Система аварийного освещения может оснащаться светильниками с лампами накаливания и разрядными лампами при условии быстрого зажигания и перезажигания. Светильники аварийного освещения должны иметь специальную маркировку в виде буквы «А» красного цвета. Технические требования к устройствам сигнального освещения устанавливаются по согласованию с местными управлениями Главного управления гражданского воздушного флота.

Современные системы управления сетями наружного освещения позволяют создавать гибкие режимы работы, рассчитанные на различные условия. С их помощью можно осуществлять пофазное управление отдельными группами светильников в разных зонах, программируя график работы осветительной системы в зависимости от изменения уровня естественного света, календаря или отдельных задач. Интеграция системы с датчиками освещенности и присутствия и применение диммируемых светильников позволяет существенно сократить расходы электроэнергии (порядка 40%) и увеличить срок службы оборудования.

Понравилась статья? Поделитесь ей с друзьями!

Выбираем светильник аварийного освещения светодиодный с аккумулятором

Светильники аварийного освещения существуют в трех исполнениях: постоянного действия, автономные и комбинированные. Первый и последний варианты предполагают полную или частичную зависимость осветительного прибора от централизованной электросети, что позволяет эксплуатировать их в штатном режиме. Модели с аккумулятором созданы только для работы в режиме отключения сетевого напряжения.

Именно такие источники света наиболее эффективны при организации аварийного освещения, потому как эксплуатируются непостоянно, а лишь в экстренных случаях, что обеспечивает более длительный срок их службы.

Подробнее об автономных светильниках

Аварийное освещение включается в тех ситуациях, когда по разным причинам централизованная электросеть была отключена. Светильники этого типа в зависимости от целевого назначения могут использоваться на разных объектах: в промышленных зонах, больницах, аэропортах, детских, а также социальных учреждениях. Посредством аварийных источников питания можно обеспечить достаточные по нормам и требованиям условия освещенности участка.

Кроме того, светильники резервного энергообеспечения выполняют функцию ориентирования на территории. В частности, речь идет об установке табличек «Выход», указывающие направление эвакуационного пути. Эти и другие осветительные приборы аварийной системы освещения должны в обязательном порядке устанавливаться во всех без исключения общественных местах и на производственных объектах.

Виды автономных осветительных приборов

В качестве основных источников света в аварийных светильниках используются лампы следующих типов:

  • Люминесцентные;
  • Светодиодные.

Но качественное и количественное преимущество именно у последнего варианта из названных. Это объясняется неустанным ростом популярности подобных осветительных приборов, что, в свою очередь, обусловлено множеством плюсов от их использования.

Основные достоинства, которыми характеризуются светодиодные лампы:

  • Долговременная эксплуатация даже в условиях регулярного функционирования, а в случае с автономными источниками света срок службы намного дольше;
  • Не требуется регулярная замена лампочек и специального обслуживания светильника;
  • Экономичность благодаря невысокому уровню энергопотребления;
  • Быстрота срабатывания;
  • Светодиодные лампы не мерцают при включении;
  • Высокое качество такого параметра, как цветопередача;
  • Отличные прочностные характеристики.

Вне зависимости от того, используются ли светодиодные лампы или другой вид источника света, все приборы, которые представляют группу аварийного освещения, подразделяются на несколько видов по целевому назначению:

  1. Эвакуационные исполнения. К ним относятся светильники с маркировкой «Выход», позволяющие ориентироваться при эвакуации.
  2. Резервные источники питания. Используются для обеспечения автономного искусственного освещения. При этом светильник в среднем функционирует от аккумулятора 1-3,5 часа.
  3. Источники света для производственных участков. Они созданы, чтобы поддерживать выполнение особо важных технологических процессов в условиях отключения рабочего освещения.

Светодиодные лампы или другие типы автономных осветительных приборов в нормальных условиях не функционируют. Включаются они при отключении электросети питания объекта. Постепенная подзарядка аккумуляторов происходит после того, как в основной сети появится напряжение.

Основные критерии выбора

Светильники любых типов, даже эвакуационные исполнения с маркировкой «Выход», должны характеризоваться достаточной мощностью для освещения выделенного участка. Но чтобы иметь возможность функционировать определенный отрезок времени, светодиодные лампы и прочие виды аварийных источников света должны быть оснащены аккумулятором достаточной емкости. Без этого условия осветительный прибор быстро отключится.

Еще один важный критерий – срок службы аккумулятора. Чем дольше работает автономный светильник, тем ниже будет его зарядная емкость. Учитывая, что светодиодный источник света практически не нуждается в обслуживании, важно не забывать об аккумуляторе, чтобы в нужный момент хватило заряда на включение и работу светильника.

Требования и нормы размещения

Основные положения нормативной документации:

  1. Автономные светильники должны быть оснащены индикаторами, сигнализирующими об уровне заряда батареи и режиме работы (резервное или основное питание).
  2. Минимальный срок службы аккумулятора в светильниках – 4 года.
  3. Между лампами и аккумулятором в источнике света должны располагаться только коммутационные аппараты и ничего больше.

Схема и нормы размещения

Осветительные приборы с маркировкой «Выход» всегда устанавливаются на пути эвакуации и непосредственно над выходом из помещения. Аварийное освещение должно охватывать следующие точки: подсобные помещения, холлы большой площадью, лифты, лестницы, эскалаторы, помещения повышенного риска и любые общественные помещения, коридоры, тоннели. Таблички с маркировкой «Выход» располагаются над каждым дверным проемом названных объектов.

Таким образом, организация аварийного освещения является необходимой мерой при проектировании и строительстве любого типа объекта: общественного, производственного. Автономные светильники, включая исполнения с маркировкой «Выход», оснащенные аккумулятором, должны подбираться, исходя из мощности лампы, емкости батареи и срока ее службы.

NFPA 101 - Журнал NFPA

Соответствует | NFPA 101


Проверка аварийного освещения и разметки выхода при открытии здания

ПО SHAWN MAHONEY

По мере того, как правительственные чиновники начинают разрабатывать и выпускать процедуры повторного открытия для предприятий и зданий, которые были относительно пустыми в течение последних нескольких месяцев из-за пандемии COVID-19, владельцы зданий и руководители предприятий теперь пытаются определить, что нужно сделать с здание до повторного введения жильцов.

В это уникальное время NFPA поощряет техническое обслуживание всех систем противопожарной защиты и безопасности жизни. Однако возможно, что многие из текущих проверок, испытаний и технического обслуживания (ITM), требуемые местными кодексами и стандартами, не были завершены по ряду причин. Независимо от уровня ITM, выполняемого в течение этого интервала, абсолютно необходимо, чтобы владельцы зданий и менеджеры объектов проверяли работу всех систем противопожарной защиты и безопасности жизни до повторного заселения здания.

Одной из систем безопасности жизнедеятельности, которую необходимо проверить, является аварийное освещение и разметка выхода внутри здания. NFPA 101®, Life Safety Code®, требует, чтобы аварийное освещение было предусмотрено на определенных лестницах, проходах, коридорах и проходах, ведущих к выходу, в таких местах, как собрания, образование, отели, торговля и бизнес, но не ограничиваясь ими. Аварийное освещение предназначено для автоматического включения в течение не менее 90 минут при отключении питания, размыкании автоматического выключателя или ручном действии, таком как размыкание переключателя на нормальное освещение, чтобы люди могли безопасно покинуть здание.

Аварийное освещение зданий обеспечивается двумя основными способами. Один из них - снабдить здание аварийным генератором и автоматическим переключателем, который запитает часть освещения здания при отключении электроэнергии. Если это так в вашем здании, ITM, выполняемый на генераторе, должен быть завершен в соответствии с NFPA 110. Второй метод заключается в обеспечении отдельных блоков аварийного освещения в здании, которые подключаются к электросети здания для зарядки батарей блоков.При отключении питания устройства бортовая батарея приводит в действие аварийные огни. В случае этих отдельных устройств нам необходимо выполнить ITM, чтобы гарантировать, что батареи держат заряд, что лампочки работают, и что удерживаемый заряд может управлять освещением в течение необходимых 90 минут.

Есть три метода, которые можно использовать для проверки работоспособности аварийного освещения: ручное, самотестирование и компьютерное. При использовании ручного метода аварийные огни включаются ежемесячно в течение не менее 30 секунд с использованием процедуры производителя - обычно это тестовая кнопка, отключающая основное питание устройства, - чтобы убедиться, что батарея держит больше, чем остаточный заряд, и чтобы гарантировать что фары работают.Аварийное освещение необходимо включать ежегодно не менее 90 минут для проверки полной емкости батарей.

В методе самотестирования блоки могут тестировать себя и указывать на проблему в блоке с помощью светового индикатора. Эти устройства не нужно проверять вручную ежемесячно или ежегодно, но их необходимо проверять каждые 30 дней, чтобы убедиться, что они не повреждены и не горят световые индикаторы. При использовании компьютерного метода визуальный осмотр не требуется каждые 30 дней, поскольку любые проблемы с освещением, обнаруженные во время их самотестирования, будут регистрироваться и регистрироваться через компьютер.

NFPA 101 также требует, чтобы указатели выхода были установлены в большинстве помещений, включая, но не ограничиваясь, собраниями, образовательными учреждениями, гостиницами, торговыми предприятиями и предприятиями, на выходах, кроме главных внешних дверей, которые не очевидны и не идентифицируются как выходы. Эта маркировка должна быть видна с любого направления выхода и должна быть освещена изнутри или снаружи. Освещенность указателей выхода необходимо подтверждать визуальным осмотром с интервалами, не превышающими 30 дней. Если в помещении также требуется аварийное освещение, эти световые указатели выхода необходимо снабдить аварийным питанием. Те же методы проверки аварийного освещения можно использовать и для проверки мощности аварийного освещения разметки выхода.

По мере того, как владельцы зданий и руководители предприятий готовятся вновь открыть свои здания для жильцов, все необходимые проверки, испытания и техническое обслуживание аварийного освещения и знаков выхода должны быть обновлены. Сюда входят ежемесячные 30-секундные испытания и проверки, а также проверка того, что полный 90-минутный тест был завершен в течение последних 12 месяцев.Как и в случае со всем ITM, для этих тестов необходима надлежащая документация, чтобы убедиться, что вся работа была сделана, и гарантировать, что ни одно необходимое тестирование не пропущено.

Шон Махони, ИП, инженер технической службы NFPA. Члены NFPA и AHJ могут использовать вкладку «Технические вопросы», чтобы размещать запросы о NFPA 101 на nfpa. org/101.

NFPA 101®, Life Safety Code®

Управляемый и опубликованный Национальной ассоциацией противопожарной защиты (NFPA), Life Safety Code® затрагивает те особенности конструкции, защиты и размещения, которые необходимы для минимизации опасности для жизни от пожара, включая дыма, дыма или паники и устанавливает минимальные критерии для проектирования средств эвакуации, позволяющие быстро покинуть здания или, если желательно, в безопасные зоны внутри зданий.

Глава 1 Администрирование

1.1 Объем.

1.1.1 Заголовок. NFPA 101, Код безопасности жизни , должен быть известен как Код безопасности жизни ® , цитируется как таковой и будет упоминаться в данном документе как «этот код » или «код ».

1.1.2 Опасность для жизни от огня. Код Код рассматривает те особенности конструкции, защиты и размещения, которые необходимы для минимизации опасности для жизни от воздействия огня, включая дым, тепло и токсичные газы, образующиеся во время пожара.

1.1.3 Выходные сооружения. Код Код устанавливает минимальные критерии для проектирования средств эвакуации, чтобы обеспечить возможность быстрого выхода людей из зданий или, при желании, в безопасные зоны внутри зданий.

1.1.4 Прочие соображения, связанные с пожаром. Код Код рассматривает другие соображения, которые важны для безопасности жизни, с учетом того факта, что безопасность жизни - это больше, чем просто выход. Код Код также касается защитных функций и систем, строительных услуг, эксплуатационных характеристик, мероприятий по техническому обслуживанию и других положений, признавая тот факт, что достижение приемлемого уровня безопасности жизни зависит от дополнительных мер безопасности, обеспечивающих адекватное время выхода или защиту людей, подвергшихся воздействию. стрелять.

1.1.8 Соображения, не связанные с пожаром. Код также учитывает другие факторы, которые, хотя и важны в условиях пожара, обеспечивают постоянное преимущество в других условиях использования, включая не связанные с пожаром чрезвычайные ситуации.

A.1.1.8 Безопасность жизни в зданиях - это больше, чем защита от пожара. Несмотря на то, что пожарная безопасность является постоянным центром внимания NFPA 101, его широко известное название Life Safety Code и его технические требования отвечают более широкому кругу вопросов, включая, например, безопасность толпы. Требования Кодекса , которые способствуют безопасному перемещению людей во время пожаров, могут также помочь в реагировании на многие другие опасности, которые требуют принятия решений о безопасном размещении людей.

1.1.9 Неадресуемые области. Код не относится к следующему:

(1) Общие противопожарные или строительные особенности, которые обычно являются функцией противопожарных норм и строительных норм и правил
(2) Предотвращение травм, причиненных физическому лицу из-за его неспособности проявить разумную осторожность
(3) Сохранение имущества от пожара

1.2 Цель. Целью этого кода является обеспечение минимальных требований, с должным учетом функции, для проектирования, эксплуатации и технического обслуживания зданий и сооружений для обеспечения безопасности жизни от пожара. Его положения также будут способствовать безопасности жизни в подобных чрезвычайных ситуациях.

A.1.2 Кодекс пытается избежать требований, которые могут включать неоправданные трудности или ненужные неудобства или препятствия для нормального использования и размещения в здании, но обеспечивает пожарную безопасность в соответствии с общественными интересами.
Защита пассажиров достигается за счет комбинации функций предотвращения, защиты, выхода и других функций с должным учетом возможностей и надежности задействованных функций. Уровень безопасности жизни от пожара определяется требованиями, направленными на:

(1) Предотвращение возгорания
(2) Обнаружение пожара
(3) Контроль развития пожара
(4) Ограничение воздействия огня
(5) Тушение пожара
(6) Предоставление убежища или условий для эвакуации, или того и другого
(7) Реакция персонала
(8) Предоставление информации о пожарной безопасности жильцам

1. 3 Приложение.

1.3.1 Новые и существующие здания и сооружения. Код Код должен применяться как к новому строительству, так и к существующим зданиям и существующим строениям.

1.3.2 Транспортные средства и суда. Код должен применяться к транспортным средствам, судам или другим подобным транспортным средствам, как указано в Разделе 11.6, и в этом случае такие транспортные средства и суда должны рассматриваться как здания.

1,4 Эквивалентность. Ничто в этом коде не предназначено для предотвращения использования систем, методов или устройств эквивалентного или высшего качества, прочности, огнестойкости, эффективности, долговечности и безопасности по сравнению с теми, которые предписаны этим кодом .

1.4.1 Техническая документация. Техническая документация должна быть представлена ​​в орган, обладающий юрисдикцией для подтверждения эквивалентности.

1.4.2 Допуск. Система, метод или устройство должны быть одобрены для использования по назначению компетентным органом.

1.4.3 Соответствие требованиям. Альтернативные системы, методы или устройства, утвержденные как эквивалентные компетентным органом, должны быть признаны соответствующими этому Кодексу .

1.5 Единицы и формулы.

1.5.1 Единицы СИ. Метрические единицы измерения в этом коде соответствуют модернизированной метрической системе, известной как Международная система единиц (СИ).

1.5.2 Первичные значения. Значение в дюймах-фунтах для измерения и значение в системе СИ, указанное в скобках, должны быть приемлемыми для использования в качестве основных единиц измерения для удовлетворения требований этого кода .

1.6 Правоприменение. Этот код управляется и обеспечивается органом, имеющим юрисдикцию, назначенную регулирующим органом.



Глава 7 Средства выхода

7.9 Аварийное освещение

7.9.1 Общие.

7.9.1. 1 Средства аварийного освещения для путей эвакуации должны быть предусмотрены в соответствии с Разделом 7.9 для следующего:

(1) Здания или сооружения, если это требуется в Главах с 11 по 43
(2) Подземные сооружения и сооружения с ограниченным доступом, указанные в Разделе 11.7
(3) Высотные здания в соответствии с требованиями других разделов настоящего Кодекса
(4) Двери с замками с отсрочкой выхода
(5) Лестничные шахты и вестибюли дымонепроницаемых ограждений, для которых также применимо следующее:

    (a) В шахте лестницы и тамбуре должен быть установлен резервный генератор, устанавливаемый для оборудования механической вентиляции дымонепроницаемой камеры.
    (b) Разрешается использовать резервный генератор для источника питания аварийного освещения лестничной шахты и вестибюля.
(6) Новый датчик разблокировки электрических замковых систем в соответствии с 7.2.1.6.2

a.7.9.1.1 Аварийное освещение снаружи здания должно обеспечивать освещение либо проезжей части, либо на расстоянии от здания, которое считается безопасно, в зависимости от того, что находится ближе всего к эвакуируемому зданию.

7.9.1.2 Для целей пункта 7.9.1.1 доступ к выходу должен включать только определенные лестницы, проходы, коридоры, пандусы, эскалаторы и проходы, ведущие к выходу.Для целей п. 7.9.1.1 выходная разгрузка должна включать только обозначенные лестницы, пандусы, проходы, переходы и эскалаторы, ведущие к проезжей части.

7.9.1.3 Если поддержание освещения зависит от переключения с одного источника энергии на другой, допускается задержка не более 10 секунд.

7.9.2 Производительность системы.

7.9.2.1 Аварийное освещение должно обеспечиваться минимум на 1,5 часа в случае выхода из строя нормального освещения.

7.9.2.1.1 Устройства аварийного освещения должны быть устроены таким образом, чтобы обеспечивать начальное освещение, которое в среднем составляет не менее 1 фут-свечи (10,8 люкс) и в любой точке не менее 0,1 фут-свечи (1,1 люкс), измеренное на пути выхода на уровне пола.

7.9.2.1.2 Уровням освещенности должно быть разрешено снижаться до среднего значения не менее 0,6 фут-свечи (6,5 люкс) и, в любой момент, не менее 0,06 фут-свечи (0,65 люкс) в конец 1,5 часа.

7.9.2.1.3 Отношение максимальной освещенности к минимальной не должно превышать отношения 40 к 1.

7.9.2.2 Новые системы аварийного питания для аварийного освещения должны быть не ниже типа 10, класса 1.5, Уровень 1, в соответствии со стандартом NFPA 110, для систем аварийного и резервного питания .

7.9.2.3 Система аварийного освещения должна быть устроена таким образом, чтобы автоматически обеспечивать необходимое освещение в случае любого прерывания нормального освещения из-за любого из следующих событий:

(1) Отказ коммунального предприятия или другого внешнего источника электроэнергии. поставка
(2) Отключение автоматического выключателя или предохранителя
(3) Ручное действие (я), включая случайное размыкание переключателя, управляющего обычным осветительным оборудованием.

A.7.9.2.3 Если аварийное освещение обеспечивается автоматическим переключением между обычным энергоснабжением и аварийным генератором, намерение состоит в том, чтобы по любой причине запретить установку одного переключателя, который может отключать оба источника энергии.

7.9.2.4 Аварийные генераторы и связанное с ними оборудование безобрывного переключателя, обеспечивающее питание систем аварийного освещения, должны устанавливаться, проверяться, тестироваться и обслуживаться в соответствии с NFPA 110.Системы накопления электроэнергии, если это требуется в этом коде , кроме аккумуляторных систем для аварийных светильников в соответствии с NFPA 7.9.2.5, должны устанавливаться, проверяться, тестироваться и обслуживаться в соответствии с NFPA 111.

7.9.2.5 Установочное оборудование и аккумуляторные системы для аварийных светильников должны быть перечислены в соответствии со стандартом ANSI / UL 924, для аварийного освещения и силового оборудования .

7.9.2.6 Существующие аварийные фонари с батарейным питанием должны использовать только надежные типы перезаряжаемых батарей, снабженные соответствующими средствами для поддержания их в должным образом заряженном состоянии.Батареи, используемые в таких огнях или блоках, должны быть одобрены для их использования по назначению и должны соответствовать NFPA 70.

7.9.2.7 Система аварийного освещения должна быть либо постоянно работающей, либо способной к повторной автоматической работе без ручного вмешательства.

7.9.3 Периодические испытания оборудования аварийного освещения.

7.9.3.1 Требуемые системы аварийного освещения должны быть испытаны в соответствии с одним из четырех вариантов, предлагаемых 7.9.3.1.1, 7.9.3.1.2, 7.9.3.1.3 или 7.9.3.1.4.

7.9.3.1.1 Испытания требуемых систем аварийного освещения должны проводиться следующим образом:

(1) Функциональные испытания должны проводиться ежемесячно, с минимальным интервалом между испытаниями в 3 и максимум 5 недель. не менее 30 секунд, если иное не разрешено 7.9.3.1.1 (2).
(2) Стажировка по тестированию может быть продлена сверх 30 дней с одобрения компетентного органа.
(3) Функциональные испытания должны проводиться ежегодно в течение минимум 1,5 часов, если система аварийного освещения питается от батареи.
(4) Оборудование аварийного освещения должно быть полностью работоспособным в течение испытаний, требуемых 7.9.3.1.1 (2) и 7.9.3.1.1 (3).
(5) Письменные протоколы визуальных осмотров и испытаний должны храниться владельцем для проверки компетентным органом.

A.7.9.3.1.1 (2) Техническое обоснование для продления интервалов между испытаниями за последние 30 дней должно основываться на записанной истории событий (данных) и должно включать оценку следующих критериев:

(1) Количество исходящих осветительные приборы
(2) Количество 30-секундных тестов для анализа
(3) Период повторной оценки (подтвердить или отрегулировать интервалы)
(4) Количество засоренных приспособлений
(5) Количество смещенных приспособлений
(6) Отсутствуют светильники
(7) Крепления обнаружены поврежденными
(8) Конструкция батареи
(9) Тип источника света
(10) Конструкция приспособления (производитель)
(11) Количество осветительных приборов на выход
(12) Наличие противопожарных, дымовых и тепловых барьеров
(13) Возможность эвакуации
(14) Максимальное время выхода
(15) Часы работы
(16) Количество зафиксированных отказов ламп
(17) Количество зарегистрированных отказов приспособлений
(18) Надежность одиночного приспособления
(19) Ремонт - среднее время ремонта
(20) Вероятность успеха или отказа подсвеченного пути выхода - ежемесячный верхний предел допуска
(21) Вероятность успеха или отказа подсвеченного пути выхода - квартальный верхний предел допуска (оценочный)

7. 9.3.1.2 Испытания требуемых систем аварийного освещения должны быть разрешены следующим образом:

(1) Должно быть предусмотрено оборудование аварийного освещения с самотестированием / самодиагностикой, работающее от батареи.
(2) Не реже одного раза в 30 дней оборудование аварийного освещения с автономным питанием / самодиагностикой должно автоматически выполнять тест продолжительностью не менее 30 секунд и процедуру диагностики.
(3) Самотестирование / самодиагностика аварийного осветительного оборудования с питанием от батареи должно указывать на неисправности с помощью индикатора состояния.
(4) Визуальный осмотр проводится с интервалами, не превышающими 30 дней.
(5) Функциональные испытания должны проводиться ежегодно в течение минимум 1,5 часов.
(6) Оборудование аварийного освещения с автономным питанием / самодиагностикой должно быть полностью работоспособным в течение 1,5-часового испытания.
(7) Письменные протоколы визуальных осмотров и испытаний должны храниться у владельца для проверки компетентным органом.

7.9.3.1.3 Испытания требуемых систем аварийного освещения разрешается проводить следующим образом:

(1) Должно быть обеспечено компьютерное оборудование аварийного освещения, работающее от батарей, с функцией самотестирования / самодиагностики.
(2) Не реже одного раза в 30 дней оборудование аварийного освещения должно автоматически выполнять проверку продолжительностью не менее 30 секунд и диагностическую программу.
(3) Оборудование аварийного освещения должно автоматически проводить ежегодные испытания в течение минимум 1,5 часов.
(4) Оборудование аварийного освещения должно быть полностью работоспособным в течение испытаний, требуемых 7.9.3.1.3 (2) и 7.9.3.1.3 (3).
(5) Компьютерная система должна быть способна предоставлять отчет об истории испытаний и отказов в любое время.

7.9.3.1.4 Допускается проведение испытаний необходимых систем аварийного освещения в соответствии с 7.9.2.4.

7.10 Маркировка выходов

7. 10.1 Общие.

7.10.1.1 Где требуется. Выходы должны быть обозначены в соответствии с разделом 7.10, если это требуется в главах с 11 по 43.

7.10.2 Выходы.

7.10.1.2.1 Выходы, за исключением основных внешних выходных дверей, которые явно и четко идентифицируются как выходы, должны быть обозначены утвержденным знаком, который хорошо виден с любого направления выхода.

7.10.1.2.2 Горизонтальные компоненты пути выхода в ограждении выхода должны быть отмечены утвержденными знаками выхода или указательными указателями выхода, если продолжение пути выхода неочевидно.

A.7.10.1.2.2 Направление движения к выходному отверстию в ограждении лестницы с горизонтальными компонентами, превышающими типичные площадки, может потребовать дополнительных указателей, чтобы они были легко видимыми или заметными. Знаки выхода следует устанавливать над дверями, через которые ведет выход.

7.10.1.3 Тактильные указатели на двери выхода. Тактильные указатели должны соответствовать всем следующим критериям, если иное не предусмотрено в 7.10.1.4:

(1) Тактильные указатели должны располагаться у каждой двери, требующей знака выхода.
(2) Тактильные обозначения должны читаться следующим образом: ВЫХОД.
(3) Тактильные указатели должны соответствовать требованиям ICC / ANSI A117.1, Американский национальный стандарт для доступных и пригодных для использования зданий и сооружений .

7.10.1.4 Существующее освобождение. Требования 7.10.1.3 не должны применяться к существующим зданиям при условии, что классификация занятости не изменится.

7.10.1.5 Доступ к выходу.

7.10.1.5.1 Доступ к выходам должен быть обозначен утвержденными, хорошо различимыми знаками во всех случаях, когда выход или путь к выходу не очевидны для находящихся в помещении людей.

7.10.1.5.2 Размещение нового знака должно быть таким, чтобы ни одна точка в коридоре выхода не превышала номинальное расстояние обзора или 100 футов (30 м), в зависимости от того, что меньше, от ближайшего знака.

A.7.10.1.5.2 Для вывесок с внешней подсветкой в ​​соответствии с 7.10.6 и подписей с внутренней подсветкой, перечисленных без обозначенного расстояния просмотра, номинальное расстояние просмотра должно составлять 100 футов (30 м). Если для размещения знаков на номинальном расстоянии просмотра требуется, чтобы они располагались над линией прямой видимости, следует рассмотреть вопрос о пропорциональном увеличении размера легенды о выходе, чтобы компенсировать дополнительное расстояние по прямой между зрителем и знаком.

7.10.1.6 Знаки для выхода с перекрытия этажа. Если в главах с 11 по 43 требуются знаки выхода, расположенные рядом с этажом, такие знаки должны соответствовать 7.10.3, 7.10.4, 7.10.5 и 7.10.6 для знаков с внешней подсветкой и 7.10.7 для знаков с внутренней подсветкой. Такие знаки должны располагаться около уровня пола в дополнение к знакам, установленным для дверей или коридоров. Нижняя часть знака должна находиться на высоте не менее 6 дюймов (150 мм), но не более 18 дюймов (455 мм) над полом. Для дверей выхода знак должен быть установлен на двери или рядом с дверью, причем ближайший край знака должен находиться в пределах 4 дюймов (100 мм) от дверной коробки.

A.7.10.1.6 См. A.7.10.3.

7.10.1.7 Маркировка выходного тракта вблизи этажа. В тех случаях, когда в главах с 11 по 43 требуется маркировка выходного пути в непосредственной близости от пола, в пределах 18 дюймов (455 мм) от пола должна быть установлена ​​одобренная система разметки выходных путей выхода с внутренней подсветкой.Системы маркировки выходного тракта, расположенного близко к полу, должны быть перечислены в соответствии со стандартом ANSI / UL 1994, для систем световой маркировки выходного тракта. Система должна обеспечивать видимое очертание пути движения вдоль обозначенного выхода и должна быть по существу непрерывной, за исключением случаев, когда она прерывается дверными проемами, коридорами, коридорами или другими подобными архитектурными элементами. Система должна работать непрерывно или в любой момент срабатывания пожарной сигнализации здания. Активация, продолжительность и непрерывность работы системы должны соответствовать 7.9.2. Система должна поддерживаться в соответствии со списком производителей продукции.

7.10.1.8 Видимость. Каждый знак, требуемый в Разделе 7.10, должен располагаться и иметь такой размер, отличительный цвет и дизайн, чтобы он был легко заметен и контрастировал с украшениями, внутренней отделкой или другими знаками. Никакие украшения, меблировка или оборудование, ухудшающие видимость знака, не допускаются. Запрещается использовать ярко освещенный знак (кроме целей выхода), демонстрацию или объект в зоне видимости требуемого знака выхода или рядом с ней, которые могут отвлечь внимание от знака выхода.

7.10.1.9 Место установки. Нижняя часть новой маркировки выхода должна располагаться на вертикальном расстоянии не более 6 футов 8 дюймов (2030 мм) над верхним краем выходного отверстия, предназначенного для обозначения этой маркировкой. Маркировка выхода должна располагаться на расстоянии по горизонтали, не превышающем требуемую ширину выходного отверстия, измеряемую от края выходного отверстия, предназначенного для обозначения этой маркировкой, до ближайшего края маркировки.

7.10.2 Дорожные указатели.

7.10.2.1 Знак, соответствующий пункту 7.10.3, с указателем направления, показывающим направление движения, должен быть установлен в каждом месте, где не видно направление движения к ближайшему выходу.

7.10.2.2 Указатели выхода должны быть предусмотрены на горизонтальных участках пути выхода в пределах выходных ограждений в соответствии с требованиями 7.10.1.2.2.

7.10.3 Знаки легенды.

7.10.3.1 Знаки, требуемые 7.10.1 и 7.10.2, должны читаться ясно читаемыми буквами следующим образом или должна использоваться другая соответствующая формулировка:

ВЫХОД


7.10.3.2 Если это одобрено уполномоченным органом, пиктограммы в соответствии со стандартом NFPA 170, по пожарной безопасности и аварийным символам разрешены.

A.7.10.3.2 Пиктограммы разрешается использовать вместо знаков с текстом или в дополнение к ним.

7. 10.4 Источник питания. Если в соответствии с применимыми положениями глав с 11 по 43 требуются средства аварийного освещения для отдельных помещений, знаки, кроме утвержденных самосветящихся знаков и перечисленных фотолюминесцентных знаков в соответствии с 7.10.7.2, должны освещаться средствами аварийного освещения. . Уровень освещения знаков должен соответствовать 7.10.6.3 или 7.10.7 для требуемой продолжительности аварийного освещения, как указано в 7.9.2.1. Однако допускается снижение уровня освещенности до 60 процентов в конце периода аварийного освещения.

7.10.5 Подсветка знаков.

7.10.5.1 Общие. Каждый знак, требуемый 7.10.1.2, 7.10.1.5 или 7.10.8.1, за исключением тех случаев, когда операции или процессы требуют низкого уровня освещения, должен быть соответствующим образом освещен надежным источником света. Знаки с внешней и внутренней подсветкой должны быть читаемыми как в обычном, так и в аварийном режиме освещения.

A.7.10.5.1 См. A.7.8.1.3 (4).

7.10.5.2 Непрерывное освещение.

7.10.5.2.1 Каждый знак, который должен светиться согласно пунктам 7.10.6.3, 7.10.7 и 7.10.8.1, должен постоянно светиться, как требуется в соответствии с положениями Раздела 7.8, если иное не предусмотрено в 7.10.5.2. 2.

7.10.5.2.2 Подсветка вывесок должна иметь возможность включаться и выключаться при активации системы пожарной сигнализации.

7.10.6 Вывески с внешней подсветкой.

7.10.6.1 Размер знаков.

7.10.6.1.1 Знаки с внешней подсветкой, требуемые пунктами 7.10.1 и 7.10.2, кроме утвержденных существующих знаков, если иное не предусмотрено в пункте 7.10.6.1.2, должны читаться как ВЫХОД или должны использовать другую соответствующую формулировку, написанную четко читаемыми буквами следующего размера:

(1) На новых знаках буквы должны быть высотой не менее 6 дюймов (150 мм) с шириной основных штрихов букв не менее 3/4 дюйма (19 мм).
(2) Для существующих знаков допускается, чтобы требуемая формулировка была четкими буквами не менее 4 дюймов.(100 мм) высотой.
(3) Слово «ВЫХОД» должно состоять из букв шириной не менее 2 дюймов (51 мм), за исключением буквы I, а минимальное расстояние между буквами должно быть не менее 3/8 дюйма (9,5 мм).
(4) В элементах легенды подписи, размер которых превышает минимум, установленный в пунктах 7.10.6.1.1 (1) - 7.10.6.1.1 (3), ширина букв, штрихи и интервалы должны быть пропорциональны их высоте.

7.10.6.1.2 Требования 7.10.6.1.1 не применяются к маркировке, требуемой согласно 7.10.1.3 и 7.10.1.7.

7.10.6.2 Размер и расположение указателя поворота.

7.10.6.2.1 Указатели поворота, если иное не предусмотрено в пункте 7.10.6.2.2, должны соответствовать следующим требованиям:

(1) Указатель поворота должен располагаться за пределами легенды ВЫХОД, не менее 3 / 8 дюймов (9,5 мм) от любой буквы.
(2) Указатель поворота должен быть шевронного типа, как показано на рисунке 7. 10.6.2.1.
(3) Указатель поворота должен распознаваться как указатель поворота на расстоянии 40 футов (12 м).
(4) Указатель поворота больше минимума, установленного для соответствия 7.10.6.2.1 (3), должен быть пропорционально увеличен по высоте, ширине и ходу.
(5) Указатель поворота должен быть расположен в конце знака указанного направления.

РИСУНОК 7.10.6.2.1 Шевронный индикатор.


7.10.6.2.2 Требования пункта 7.10.6.2.1 не применяются к утвержденным существующим знакам.

7.10.6.3 Уровень освещенности. Знаки внешнего освещения должны освещаться не менее 5 фут-свечей (54 люкс) на освещенной поверхности и иметь коэффициент контрастности не менее 0,5.

7.10.7 Знаки с внутренней подсветкой.

7.10.7.1 Листинг. Знаки с внутренней подсветкой должны быть перечислены в соответствии со стандартом ANSI / UL 924, для аварийного освещения и силового оборудования , если они не соответствуют одному из следующих критериев:

(1) Они являются утвержденными существующими знаками.
(2) Это существующие знаки, имеющие требуемую формулировку разборчивыми буквами высотой не менее 4 дюймов (100 мм).
(3) Это знаки, соответствующие 7.10.1.3 и 7.10.1.6.

7.10.7.2 Фотолюминесцентные знаки. Лицевая сторона фотолюминесцентной вывески должна постоянно освещаться, пока в здании есть люди. Уровни освещенности на лицевой стороне фотолюминесцентного знака должны соответствовать его перечню. Освещение для зарядки должно быть надежным источником света, как это определено компетентным органом.Тип зарядного источника света должен быть указан в маркировке изделия.

A.7.10.7.2 Фотолюминесцентные знаки нуждаются в определенном минимальном уровне света на лицевой стороне знака, чтобы гарантировать, что знак оплачивается для аварийной работы и читаемость как в нормальном, так и в аварийном режимах. Кроме того, важен тип источника света (например, лампа накаливания, флуоресцентный, галогенный, галогенид металла). Каждый источник света излучает разные типы видимого и невидимого света (например,g. , УФ), которые могут повлиять на способность некоторых фотолюминесцентных знаков заряжаться, а также могут повлиять на количество светового потока, доступного в аварийном режиме. Знак этого типа не подходит там, где разрешено снижение уровня освещенности. источник зарядного света не следует подключать к автоматическим таймерам, так как требуется постоянная подсветка вывески; в противном случае подсветка вывески была бы недоступна, потому что она была бы разряжена.

7.10.8 Специальные знаки.

7.10.8.1 Подсветка вывески.

7.10.8.1.1 Если это требуется другими положениями настоящего Кодекса , специальные знаки должны светиться в соответствии с 7.10.5, 7.10.6.3 и 7.10.7.

A.7.10.8.1.1 Специальные знаки требуют достаточного освещения, чтобы их можно было прочитать в непосредственной близости. Предполагается, что они не будут иметь размер или уровень освещенности, необходимые для того, чтобы их можно было читать на расстоянии, как в случае знака выхода.

7.10.8.1.2 Если в соответствии с применимыми положениями глав с 11 по 43 требуются средства аварийного освещения, то в условиях аварийного освещения должно дополнительно обеспечиваться необходимое освещение специальных знаков.

7.10.8.2 Символы. Специальные знаки, если это требуется другими положениями этого кода , должны соответствовать требованиям к визуальному оформлению ICC / ANSI A117.1, Американский национальный стандарт для доступных и пригодных для использования зданий и сооружений .

7.10.8.3 Выход запрещен.

7.10.8.3.1 Любая дверь, проход или лестница, которые не являются ни выходом, ни способом доступа к выходу, и которые расположены или расположены так, что их можно принять за выход, должны быть идентифицированы знак следующего содержания:


7.10.8.3.2 Знак НЕТ ВЫХОДА должен содержать слово НЕТ буквами высотой 2 дюйма (51 мм) с шириной штриха 3/8 дюйма (9,5 мм), и слово ВЫХОД буквами высотой 1 дюйм (25 мм) со словом ВЫХОД под словом НЕТ, если только такой знак не является утвержденным существующим знаком.

7.10.8.4 Знаки лифтов. Лифты, которые являются частью средств выхода ( см. 7.2.13.1 ), должны иметь оба следующих знака с минимальной высотой букв 5/8 дюйма (16 мм), размещенные в каждом лифтовом вестибюле:

( 1) Знаки, указывающие, что лифт может быть использован для выхода, включая любые ограничения на использование
(2) Знаки, указывающие на рабочее состояние лифтов

7.10.8.5 Схема эвакуации. Если в главах с 11 по 43 требуется вывешенная схема эвакуации с этажа, схемы эвакуации с этажа, отражающие фактическое расположение этажа и места выхода, должны быть вывешены и ориентированы в месте и способом, приемлемом для компетентного органа.

7.10.9 Тестирование и обслуживание.

7.10.9.1 Осмотр. Знаки выхода должны визуально проверяться на предмет срабатывания источников освещения с интервалами, не превышающими 30 дней, или должны периодически проверяться в соответствии с 7.9.3.1.3.

7.10.9.2 Тестирование. Знаки выхода, подключенные к источнику аварийного освещения с батарейным питанием или снабженные им, если это требуется в 7.10.4, должны испытываться и обслуживаться в соответствии с 7.9.3.



7.13 Обычно незанятые помещения вспомогательного оборудования здания.

7.13.3 Средства выхода.

7.13.3.6 Указатели выхода не должны требоваться вдоль путей выхода в обычно незанятых зонах обслуживания служебного оборудования здания.

7.13.4 Подсветка.

7.13.4.1 Минимальная освещенность средств выхода на требуемом пути выхода должна быть равна 0.2 фут-свечки (2,2 люкс), если иное не предусмотрено в 7.13.4.2.

7.13.4.2 Освещение путей выхода не требуется в обычно незанятых зонах поддержки служебного оборудования здания, где освещение путей выхода не требуется в соответствии с применимой главой о занятости остальной части здания.

Консультации - Специалист по подбору | Аварийное освещение: что требуется и как оно устроено

Рисунок 2: Настенный выходящий светильник накаливания с батарейным питанием был установлен в холле лифта в кондоминиуме в Техасе.Контрольный переключатель и контрольная лампа видны в нижней части светильника. Предоставлено: Smith Seckman Reid Inc.

Цели обучения

  • Определите, где требуется аварийное освещение в нежилых зданиях в соответствии с требованиями кодексов и стандартов.
  • Узнайте о требованиях к характеристикам аварийного освещения.
  • Разберитесь, как реализовано аварийное освещение и какие устройства следует использовать.

Аварийное освещение требуется для освещения участков здания, когда что-то идет не так, например, когда нормальное электроснабжение прерывается из-за отключения энергоснабжения, пожара или сбоя в здании.В большинстве учреждений большая часть аварийного освещения освещает проходы и выходы, ведущие из здания - пути выхода. Его цель - облегчить эвакуацию объекта, особенно в случае пожара, и снизить склонность жителей к панике в условиях стресса и в темноте.

Поскольку характеристики аварийного освещения напрямую связаны с безопасностью жизни, официальные лица, соблюдающие правила, общеизвестно, требуют строгого соблюдения при их проектировании и установке.Различное толкование требований к аварийному освещению может привести к дорогостоящей задержке размещения. Четкое понимание требований кодекса для аварийного освещения и четкое понимание взглядов должностных лиц кодекса на любые вопросы, допускающие интерпретацию, во многом помогут избежать дорогостоящих и неприятных сюрпризов на поздних этапах строительства.

Термин «аварийное освещение» часто встречается в кодах, но нигде не имеет прямого определения. Для целей этой статьи аварийное освещение относится к осветительному оборудованию, которое специально обозначено как таковое в одном из кодов, за ограниченным исключением.Отдельно рассматривается определенное освещение, которое должно загораться в медицинских учреждениях в чрезвычайных ситуациях, но технически не определяется как аварийное освещение.

Рис. 1: Этот рендеринг представляет собой пример того, как система аварийного освещения может освещать коридор в офисном здании. Предоставлено: Smith Seckman Reid Inc.

Эти коды упоминаются в этой статье:

Правоприменительные агентства могут принять эти или другие коды, а также могут обеспечить соблюдение других редакций.Положения различных кодексов иногда различаются в отношении схожих наборов требований. Разработчики должны проверить действующие коды и редакции и проконсультироваться с компетентными органами (AHJ) относительно их интерпретации неоднозначных или противоречащих друг другу требований до начала проектирования.

Освещение аварийного выхода и другое аварийное освещение

Экзистенциальные требования к аварийному освещению появляются независимо в IBC и в NFPA 101. Раздел 1008 IBC, «Средства выходного освещения», охватывает требования к освещению для выходных путей.Он требует освещения выхода почти для всех помещений, за некоторыми исключениями для сельскохозяйственных и животноводческих построек, жилых единиц в учреждениях и большинства жилых помещений, а также проходов в местах проведения собраний. Выходное освещение должно оставаться активным, когда в здании есть люди (IBC 1008.2).

В нормальных условиях выходное освещение должно обеспечиваться основной электросетью здания. Когда это питание выходит из строя, аварийный источник питания должен освещать определенные области, особенно пути, ведущие к выходам, сами выходы и выходные разряды.IBC допускает несколько вариантов формы системы аварийного питания. Это может быть локальный генератор, система с батарейным питанием или распределенный набор батарей, прикрепленных к отдельным светильникам.

NFPA 101 предоставляет аналогичный набор требований. Аварийное освещение требуется для выхода во всех помещениях, указанных в кодексе, за исключением одно- и двухквартирных жилых домов и жилых домов. В целом, NFPA 101 описывает требования аварийного освещения более конкретно, чем IBC.

IBC обычно применяется к проектам нового строительства и реконструкции. Его положения обычно не имеют обратной силы для существующих зданий, за исключением случаев, когда AHJ определяет, что общественная безопасность находится под угрозой из-за существующих условий (IBC 102.6). NFPA 101 действует в отношении существующих зданий и включает отдельные требования для существующих и новых помещений для каждого типа размещения, которому он адресован.

В отношении аварийного освещения требования NFPA 101 к новым и существующим объектам практически идентичны, за некоторыми исключениями.Например, некоторым существующим местам отправления религиозных обрядов разрешается работать без аварийного освещения в соответствии с NFPA 101, в то время как аналогичные новые помещения необходимы для его обеспечения (NFPA 101 12.9.9.2, 13.2.9.3).

Рис. 2: Настенный выходящий светильник накаливания с питанием от батареи был установлен в вестибюле лифта в кондоминиуме в Техасе. Контрольный переключатель и контрольная лампа видны в нижней части светильника. Предоставлено: Smith Seckman Reid Inc.

Филиалы

NFPA 101 требует аварийного освещения на выходах, на выходах и на выходах.Для этой цели термин «выход к выходу» означает только определенные лестницы, коридоры, пандусы, эскалаторы и проходы, ведущие к выходу. «Выходной сток» обозначает аналогичные обозначенные компоненты здания, ведущие к общественной дороге. В типичном дизайн-проекте эти компоненты здания назначаются архитектором и указываются в планах безопасности жизнедеятельности. Когда эти планы недоступны на ранних этапах процесса проектирования, проектировщик может вплотную приблизиться к совместимому выходному освещению, обеспечив аварийное освещение в коридорах, лестницах, на выходах и сразу за выходами.

IBC требует, в частности, аварийного освещения в некоторых помещениях, не используемых для выхода: электрические помещения, центры пожарного управления, пожарные насосные и генераторные. Для этих областей не указывается никаких специальных эксплуатационных характеристик. Минимальная интерпретация будет заключаться в том, что эти области требуют выходного освещения. Это решение может быть подходящим для подсобных помещений, где аварийное освещение обеспечит ориентировку и дополнено переносными лампами с батарейным питанием. Однако освещения на уровне эвакуации явно недостаточно для центра управления огнем.Консервативный подход для центра управления огнем может заключаться в обеспечении надлежащего освещения каждой из обычных и аварийных систем электроснабжения, чтобы гарантировать, что отказ одной из этих систем не оставит центр в темноте. Учитывая двусмысленность IBC в отношении аварийного освещения в этих областях, стоит проверить интерпретацию кода AHJ во время проектирования.

Знаки выхода требуются вдоль пути выхода, у дверных проемов, ведущих к выходу, и на выходах, размещенных так, чтобы знак выхода был виден не более чем с 100 футов или указанного расстояния обзора знака выхода (IBC 1013.1). Это требование отражено в NFPA 101 (7.10.1.5.1).

NFPA 110 7.3 требует аварийного освещения с батарейным питанием со средней освещенностью на уровне пола 3 фк в генераторных установках и параллельном механизме генераторов (NFPA 110 7.3). Это требование также содержится в NFPA 99.

NFPA 99 требует освещения с питанием от батарей в местах, где используется глубокая седация или общая анестезия, с уровнями освещения, достаточными для прекращения процедур в помещении. Эти аккумуляторные осветительные устройства должны проработать не менее 30 минут (NFPA 99 6.3.2.2.11). Назначение этих источников света с батарейным питанием - гарантировать, что хирург, владеющий скальпелем, не останется в полной темноте, если во время процедуры произойдет сбой нормального питания, и обеспечить минимальное освещение для завершения процедуры в случае отказа резервного освещения.

Технически эти фонари не являются аварийными, поскольку для медицинских учреждений не существует аварийной электрической системы. NEC позволяет подключать эти осветительные устройства к критической ветви, а не к ветви безопасности жизнедеятельности.

Производительность

Общие требования к характеристикам аварийного освещения выхода приведены в IBC 1008.3.4 и 1008.3.5 и в NFPA 101 7.9.2. Требования к освещению в этих двух кодах идентичны. Выходной тракт должен быть освещен со средним уровнем 1 фкc, с минимальным уровнем 0,1 фкн; отношение максимального уровня освещенности к минимальному должно составлять 40: 1 или меньше. Аварийное освещение должно оставаться включенным не менее 90 минут. Уровни освещенности могут снизиться в среднем до 0.6 fc с минимумом 0,06 fc в конце 90-минутного периода.

NFPA 101 7.9.2.2 требует, чтобы новые системы энергоснабжения аварийного освещения относились к системам не ниже Типа 10, Класса 1.5, Уровня 1, как определено в NFPA 110. Это требование означает восстановление питания аварийного освещения в течение 10 секунд после потери нормальной мощности. длительностью 1,5 часа для системы, имеющей достаточную надежность для применения, отказ которой может привести к смерти или серьезным травмам, как описано в NFPA 110 4.4.1 и в NFPA 111 4.5.1.

Рис. 3. Люминесцентный светильник с батарейным питанием в коридоре офиса показывает тестовый выключатель и контрольную лампу. Он включает в себя балласт батареи, который освещает одну из трех люминесцентных ламп при сбое питания. Предоставлено: Smith Seckman Reid Inc.

Требования к аварийному освещению для лестниц могут быть интерпретированы в соответствии с NFPA 101. Раздел 7.9 содержит подробные требования к освещению пути выхода, но не содержит каких-либо конкретных требований для лестниц.Раздел 7.8 «Освещение путей выхода» требует, чтобы новая лестница освещалась на 10 fc «в условиях эксплуатации лестницы». Анализ требований в 7.8 показывает, что его требования значительно строже, чем требования к аварийному освещению в 7.9.

Например, 7.9 допускает минимальную освещенность 0,1 фк, тогда как 7.8 требует минимум 1 фк на выходном пути. Таким образом, разумная интерпретация состоит в том, что раздел 7.8 охватывает требования в нормальных условиях, а раздел 7.9 охватывает требования к аварийному освещению.

Однако некоторые AHJ ввели в действие правило 10-fc для аварийного освещения на лестницах. Объекты, использующие генераторы в качестве источника аварийного питания, не испытывают особых трудностей с выполнением этого требования, поскольку аварийное освещение работает при полном освещении. Однако помещения, использующие единичное оборудование, потребуют огромных батарей или многочисленных осветительных приборов для поддержания такого уровня освещенности.

Тестирование

Требования к испытаниям аварийного освещения приведены в NFPA 101 7.9.3. Лампы и источники питания необходимо периодически проверять, чтобы убедиться, что они продолжают работать в соответствии с требованиями норм. Все системы аварийного освещения, независимо от их источника питания, необходимо проверять ежемесячно в течение не менее 30 секунд. Для единичного оборудования ежемесячное тестирование обычно состоит из короткого теста батареи и лампы, осуществляемого с помощью тестового переключателя на светильнике.

Для систем аккумуляторных батарей и генераторов испытание обычно выполняется путем обесточивания обычного источника питания, обслуживающего аварийное освещение, и наблюдения за включением ламп.Системы генераторов должны проверяться ежемесячно, инициируясь переключателем, и работать под нагрузкой не менее 30 минут (NFPA 110 8.4.2). Тесты аварийного освещения обычно проводятся вместе с ежемесячными тестами системы резервного питания.

Для координации с тестами аварийного освещения было бы удобно запускать ежемесячные тесты генератора с помощью безобрывного переключателя системы аварийного освещения; тем не менее, NFPA 110 требует, чтобы безобрывный переключатель, запускающий испытание, переключался между переключателями от одного месяца к другому (8.4.3.1). При наличии нескольких автоматических выключателей обычное питание оборудования аварийного освещения должно быть намеренно обесточено для наблюдения за его работой от аварийного источника питания.

Аккумуляторные системы необходимо тестировать в соответствии с рекомендациями их производителей, а не в соответствии с установленным кодексом графиком (NFPA 111 8.4.1). Для этих систем может оказаться невозможным координировать периодические испытания системы аккумуляторных батарей с испытаниями аварийного освещения.Тем не менее, аварийное освещение необходимо проверять ежемесячно.

Аккумуляторные системы и единичное оборудование необходимо проверять ежегодно в течение 90 минут.

Рис. 4. Фотолюминесцентный знак выхода размещен возле пола в калифорнийском отеле. Этот знак был установлен после заселения, в ответ на новые требования кодов, указатели вызова или выхода возле этажа. Предоставлено: Smith Seckman Reid Inc.

Электросистема

Требования к установке энергосистем, обслуживающих аварийные нагрузки, включая аварийное освещение, содержатся в статье 700 NEC «Аварийные системы».Источники энергии, разрешенные в соответствии с IBC - аккумуляторные системы, локальные генераторы и единичное оборудование - также разрешены в соответствии со статьей 700, наряду с системами топливных элементов в соответствии с 700.12 (A), (B), (C) и (D). Отдельная коммунальная служба может служить альтернативным источником, если ее надежность приемлема для AHJ согласно 700.12 (D). Перед строительством следует проконсультироваться с AHJ, если система топливных элементов или альтернативная служба рассматриваются в качестве аварийного источника питания.

Источник питания должен обеспечить питание в течение 10 секунд после потери нормальной мощности (700.12), повторяя требования к ответу NFPA 101 и IBC. Устройства защиты от перенапряжения требуются на всех распределительных щитах и ​​щитах аварийных систем (700,8).

Статья 700 требует строгого отделения проводки аварийной системы от всей другой проводки, начиная с отдельной вертикальной секции распределительного щита или выключателя, подключенного к аварийному источнику питания (700.10 (B) (5) (c)). Цепи освещения и питания, обслуживающие что-либо, кроме необходимых аварийных нагрузок, не могут обслуживаться от аварийной системы (700.15). Если резервное питание требуется для других целей, оно должно подаваться от отдельной вертикальной секции, щитка или выключателя через отдельный безобрывный переключатель. Мощность системы должна быть достаточной для одновременного обслуживания всех подключенных к системе нагрузок, или должна быть предусмотрена система отключения нагрузки для обслуживания аварийных нагрузок путем выборочного отключения других нагрузок (700.4 (B)).

Устройства максимального тока в системе аварийного питания должны быть выборочно согласованы со всеми вышестоящими устройствами.Определение «выборочной координации» в NEC довольно строгое, требуя согласования для «полного диапазона» уставок максимального тока и времени работы устройства. Достижение избирательной координации с автоматическими выключателями потребует тщательного выбора устройства; в противном случае необходимо использовать предохранители.

Фидеры аварийной системы и цепи управления генератором должны быть защищены от пожара одним из нескольких способов. Оборудование, обслуживающее аварийные фидеры, должно быть защищено либо автоматической системой пожаротушения, либо ограждением, рассчитанным на 2 часа.

Особые занятия: здравоохранение

NFPA 99 и статья 517 NEC изменяют определенные требования к системам неотложной помощи в медицинских учреждениях. Эти документы не определяют аварийную электрическую систему; вместо этого они определяют важную электрическую систему, состоящую из ветви безопасности жизнедеятельности, критической ветви и ветви оборудования. Освещение аварийного выхода обслуживается отделением безопасности жизнедеятельности (517.33 (A)), а другое освещение должно оставаться в рабочем состоянии, чтобы обеспечивать уход за пациентами и поддержку, необходимую для функций больницы, обслуживаемых критическим отделением (517.34 (А)). Отдел безопасности жизнедеятельности должен соответствовать требованиям статьи 700 NEC для аварийных систем, за исключением случаев, специально измененных в статье 517 (517.26).

Статья 517 отменяет требование о пропускной способности резервной системы, предусмотренное Статьей 700, позволяя системе быть рассчитанной на максимальный спрос, который, вероятно, будет производить нагрузка (517.30 (D)). В соответствии с 517.30 (G), а также NFPA 99 (6.4.2.2) требования выборочной координации ограничиваются неисправностями, которые сохраняются более 0,1 секунды.1.2.1).

Применимость требований пожарной безопасности к медицинским учреждениям открыта для интерпретации. NFPA 99 специально освобождает отрасль безопасности жизнедеятельности от соответствия требованиям огнестойкости Статьи 700.10 (D) согласно пунктам 6.4.2.2.1.6 и 6.5.2.2.1.5. Однако в статье 517 NEC такое исключение отсутствует. Классы пожарной безопасности могут быть дорогими и сложными для применения после строительства, поэтому разумным решением будет получить ясность от AHJ о том, будут ли требования пожарной безопасности выполняться во время проектирования.

Фурнитура: знаки выхода с внутренней подсветкой

NFPA 101 и IBC разрешают использование знаков выхода с внутренней подсветкой при условии, что они указаны для этой цели и одобрены AHJ. Двумя наиболее распространенными технологиями, используемыми в вывесках с внутренней подсветкой, являются фотолюминесценция и радиолюминесценция. Обе эти технологии обеспечивают значительные преимущества, заключающиеся в устранении ежегодного тестирования продолжительности работы от батарей и периодической замены батарей, и обе имеют недостатки.

Фотолюминесцентные материалы поглощают энергию падающего света и медленно выделяют эту энергию в виде видимого света. Энергия накапливается в электронных облаках, окружающих отдельные атомы фотолюминесцентного материала, в результате чего падающий свет переводит электроны в состояние повышенной энергии. Когда эти электроны возвращаются в состояния с более низкой энергией, они выделяют накопленную энергию в виде видимого света.

В макроскопическом масштабе эти материалы ведут себя как легкие батареи, заряжаемые падающим светом и разряжаемые в более темную среду.Эти материалы используются в виде букв на знаках выхода, где они светятся, чтобы обозначить путь выхода при слабом освещении.

Фотолюминесцентные указатели выхода имеют длительный срок службы и не требуют значительного обслуживания. Гарантия на агрегаты обычно составляет от 15 до 25 лет. Основной метод обслуживания - очистить лицевую сторону знака, поскольку затемнение лица напрямую снижает светоотдачу, что снижает эффективность зарядки.

Фотолюминесцентные указатели выхода должны постоянно гореть до минимального уровня при нормальных условиях - обычно 5 fcs - чтобы оставаться заряженными.По мере того, как энергетические коды становятся более строгими, требующими обнаружения людей, контроля дневного света и управления выходным освещением, применение фотолюминесцентного освещения становится все более сложной задачей.

Фотолюминесцентные материалы обычно заряжаются светом в верхнем конце спектра видимого света и нижнем конце ультрафиолетовой области. Они хорошо заряжаются от люминесцентных и металлогалогенных ламп, которые излучают изрядное количество синего и ультрафиолетового света. Светодиоды излучают значительно меньше энергии света и менее эффективны для зарядки фотолюминесцентных знаков выхода, чем более старые технологии освещения.Фотолюминесцентные вывески, которые заряжаются от светодиодных светильников, должны иметь маркировку совместимости со светодиодным освещением (NFPA 101 7.10.7.2).

Рис. 5: Архитектурный аварийный светильник скрытого монтажа показан в открытом положении. Этот светильник считается единичным оборудованием, в корпусе которого находится батарея. Предоставлено: Smith Seckman Reid Inc.

Радиолюминесцентные знаки выхода содержат небольшое количество радиоактивного материала, обычно трития, радиоактивного изотопа водорода. Тритий распадается, испуская высокоскоростные электроны, которые падают на специально подобранный люминофор, который заметно светится в ответ.Тритий, газ, обычно заключен в стеклянную трубку с люминофорным покрытием, а трубка заключена в блок из прозрачного пластика, чтобы свести к минимуму вероятность того, что тритий попадет в окружающую среду. Срок службы радиолюминесцентных выходных знаков ограничен распадом трития и деградацией люминофора. Период полураспада трития составляет около 12 лет.

Использование радиолюминесцентных указателей выхода вызывает дополнительные требования по соблюдению требований и ведению учета. Присутствие радиоактивных материалов на этих знаках требует надлежащей утилизации с соответствующими затратами и записями.Считается, что облучение тритием с его низким уровнем радиоактивности и длительным периодом полураспада не представляет значительной опасности для здоровья.

Уровень освещенности самосветящихся знаков выезда в кодексах не указан. Вместо этого эти знаки перечислены и помечены с указанием максимального расстояния просмотра. Знаки должны быть размещены таким образом, чтобы знак выхода был виден в пределах указанного расстояния просмотра во всех точках пути выхода.

Аппаратные средства: единичное оборудование

«Единичное оборудование» - это электрический термин, используемый для описания осветительных устройств с батарейным питанием.Он описан в NEC 700.12 (F) (1) и 701.12 (F) (1) как состоящий из перезаряжаемой батареи, зарядного устройства для батареи, приспособлений для подключения прикрепленных или выносных ламп, а также средств питания ламп от батареи при нормальном питании. недоступен. Термин распространяется как на осветительные приборы, так и на знаки выхода. Оборудование блока может включаться при обычном освещении объекта и переключаться на питание от батареи в аварийных условиях, либо оно может работать только при отключении нормального источника питания.

Требования к установке и производительности описаны в 700.12 (F) (2) и снова в 701.12 (F) (2). В частности, оборудование агрегата должно получать питание от той же осветительной цепи, которая обеспечивает нормальное освещение в его зоне. Освещение с питанием от батарей не может отличить отказ параллельной цепи от общего отказа нормального источника питания. В условиях отказа цепи он будет светиться, пока не выйдут из строя батареи. Обычное освещение, подключенное к той же цепи, немедленно погаснет. Целью этого требования является обеспечение того, чтобы отказ цепи, обслуживающей аварийное освещение, был очевиден и, возможно, даже неудобен для жителей здания.

Оборудование блока

должно быть установлено стационарно, при этом допускаются гибкие кабельные соединения длиной не более 3 футов. Установки со шнуром и вилкой следует проектировать с осторожностью, если это вообще возможно, потому что NEC 400.12 специально запрещает гибкие шнуры, которые проходят через потолок или пол или скрыты над потолком.

Требования к характеристикам оборудования, описанные в NEC 700.12, идентичны требованиям, описанным для аварийного освещения в IBC и NFPA 101: в течение 90 минут необходимо поддерживать не менее 60% первоначального освещения.NEC 700 включает дополнительное требование, чтобы напряжение батареи оставалось на уровне не менее 87,5% от его номинального напряжения в течение всего 90-минутного периода. Предположительно, требование к максимальному напряжению разряда предназначено для гарантии того, что батареи не будут повреждены в результате повторяющихся циклов глубокого разряда во время годового воздействия.

Национальная противопожарная защита - аварийный свет / выход

Правила выхода / аварийного освещения

Знаете ли вы, что по закону вы обязаны иметь и регулярно тестировать системы аварийного освещения и аварийного освещения? Не рискуйте с такими серьезными вопросами: избегайте серьезных обязательств и штрафов за счет наличия, обслуживания и тестирования соответствующих систем выходного и аварийного освещения в вашем здании (ах).

Все системы освещения, которые мы проектируем и устанавливаем, строго соответствуют действующим нормам освещения и лучшим практикам в вашем регионе. Что касается тестирования, положитесь на нашу эксклюзивную запатентованную методику тестирования знаков выхода и систем аварийного освещения - это более доступно, чем вы думаете, и это закон!

Ниже приведены некоторые правила освещения для проверки и обслуживания систем аварийного и выходного освещения:

Свод федеральных правил OSHA
• Требуется адекватное и надежное освещение для всех выходов.
• Требуется надлежащее обслуживание, чтобы гарантировать, что выходное освещение постоянно находится в надлежащем рабочем состоянии.

NFPA 70 - Национальный электротехнический кодекс
• Требует особого освещения и характеристик аварийных и выходных огней
• Обеспечивает функциональные стандарты для аварийного освещения и освещения выхода с батарейным питанием

NFPA 101 - Код безопасности жизни
• Требует ежемесячной проверки всех систем аварийного освещения и освещения выхода
• Требует ежегодного тестирования всех систем аварийного освещения и освещения выхода

Международный кодекс пожарной безопасности
• Требуется надлежащее освещение путей выхода
• Требуется гарантия того, что системы аварийного и выходного освещения будут обеспечивать освещение в течение не менее 60 минут


Ежегодное испытание должно проводиться в течение 1–1 / 2 часа.Оборудование должно быть полностью работоспособным на протяжении всего испытания.

Функциональное испытание должно проводиться для каждой требуемой системы аварийного освещения с 30-дневными интервалами в течение минимум
30 секунд.

РАЗДЕЛ 5-8 ОСВЕЩЕНИЕ СРЕДСТВ ЭГРЕССА

5-8.1 Общие положения.

5-8.1.1 Освещение путей эвакуации должно обеспечиваться в соответствии с разделом 7.8 для каждого здания и сооружения, если это требуется в главах с 11 по 42.Для целей этого требования доступ к выходу должен включать только определенные лестницы, проходы, коридоры, пандусы, эскалаторы и проходы, ведущие к выходу.

5-8.1.2 Освещение средств выхода должно быть непрерывным в течение того времени, когда условия нахождения требуют, чтобы средства выхода были доступны для использования. Искусственное освещение должно использоваться в таких местах и ​​в течение таких периодов времени, которые необходимы для поддержания освещенности на минимальных значениях фут-кандел {люкс (лк)}, указанных здесь.

5-8.1.3 * Полы путей выхода должны быть освещены во всех точках, включая углы и пересечения коридоров и переходов, лестницы, площадки лестничных площадок и выходных дверей, со значениями не менее 1 фут-канделы (10 лк ) измеряется по полу. Исключение: в местах проведения собраний освещенность этажей выхода к выходу должна быть не менее 1/5 фут-канделы (2 лк) во время выступлений или выступлений с направленным светом.

5-8.1.4 Любое необходимое освещение должно быть устроено таким образом, чтобы отказ любого отдельного осветительного устройства, например, перегорание электрической лампочки, не оставил никаких участков в темноте.

РАЗДЕЛ 5-9 АВАРИЙНОЕ освещение


5-9.1 Общие.

5-9.1.1 Средства аварийного освещения для путей эвакуации должны быть предусмотрены в соответствии с настоящим разделом для каждого здания или сооружения, если это требуется в главах с 8 по 30.Для целей этого требования доступ к выходу должен включать только определенные лестницы, проходы, коридоры, пандусы, эскалаторы и проходы, ведущие к выходу.

5-9.1.2 Если поддержание освещения зависит от переключения с одного источника энергии на другой, не должно быть заметного прерывания освещения во время переключения. Если аварийное освещение обеспечивается электрическим генератором с приводом от первичного двигателя, допускается задержка не более 10 секунд.

5-9.2 Производительность системы.

5-9.2.1 * Аварийное освещение должно обеспечиваться на период 1,5 часа в случае выхода из строя нормального освещения. Устройства аварийного освещения должны быть устроены так, чтобы обеспечивать начальное освещение, которое в среднем составляет не менее 1 фут-кандела (10 лк) и минимум в любой точке 0,1 фут-кандела (1 лк) при измерении вдоль пути выхода на уровне пола. Уровень освещенности может снизиться до среднего значения 0,6 фут-канделы (6 лк) и минимального значения в любой точке.06 фут-свеча (0,6 лк) по окончании времени действия аварийного освещения. Отношение равномерности освещения от максимального к минимальному 40: 1 не должно превышаться.

5-9.2.2 * Система аварийного освещения должна быть устроена таким образом, чтобы обеспечивать необходимое освещение автоматически в случае любого прерывания нормального освещения, такого как любой отказ коммунального предприятия или другого внешнего источника электропитания, открытие автоматического выключателя или предохранителя, или любое ручное действие (я), включая случайное размыкание переключателя, управляющего обычными осветительными приборами.

5-9.2.3 Аварийные генераторы, используемые для подачи энергии в системы аварийного освещения, должны устанавливаться, тестироваться и обслуживаться в соответствии с NFPA 110 «Аварийные и резервные системы питания».

5-9.2.4 * В аварийных фонарях с батарейным питанием должны использоваться только надежные типы аккумуляторных батарей, снабженные подходящими средствами для поддержания их в должным образом заряженном состоянии. Батареи, используемые в таких светильниках или устройствах, должны быть одобрены для использования по назначению и должны соответствовать NFPA 70, Национальному электротехническому кодексу.®

5-9.2.5 Система аварийного освещения должна работать либо постоянно, либо в автоматическом режиме без ручного вмешательства.

5-9.3 Тестирование и обслуживание.

РАЗДЕЛ 5-10 МАРКИРОВКА СРЕДСТВ ЭГРЕССА


5-10.1 Общие.

5-10.1.1 Выходы должны быть отмечены в соответствии с этим разделом, если это требуется в главах с 8 по 30.

5-10.1.2 * Выходы должны быть обозначены утвержденным знаком, хорошо видимым с любого направления выхода.
Исключение: Главные внешние двери выхода, которые явно и четко идентифицируются как выходы.

5-10.1.3 Доступ к выходам должен быть обозначен одобренными хорошо заметными знаками во всех случаях, когда выход или путь к нему не очевидны для находящихся в помещении людей. Размещение знаков должно быть таким, чтобы ни одна точка выхода не находилась на расстоянии более 100 футов (30 м) от ближайшего видимого знака.

5-10.1.4 * В тех случаях, когда знаки выхода, расположенные рядом с этажом, специально требуются главами с 8 по 30, знаки выхода должны быть размещены рядом с уровнем пола в дополнение к знакам, требуемым для дверей или коридоров в соответствии с 5-10.1.2 и 5-10.1.3. Эти знаки должны иметь размеры и светиться в соответствии с требованиями 5-10.2 и 5-10.3. Нижняя часть знака должна находиться на высоте не менее 6 дюймов (15,2 см) и не более 8 дюймов (20,3 см) над полом. Для выходных дверей знак должен быть установлен на двери или рядом с дверью с ближайшим краем знака в пределах 4 дюймов.(10,2 см) дверной коробки.

5-10.1.5 * Каждый знак, требуемый Разделом 5-10, должен быть
расположен и иметь такой размер, отличительный цвет и дизайн, чтобы они были легко различимы, и должен обеспечивать контраст с украшениями, внутренней отделкой или другим знаки. Никакие украшения, мебель или оборудование, которые ухудшают видимость знака выхода, не допускаются, а также не должно быть никаких ярко освещенных знаков (кроме целей выхода), дисплея или предметов в зоне видимости требуемого знака выхода или рядом с ней такого персонажа, чтобы отвлечь внимание от знака выхода.

5-10.1.6 В тех случаях, когда маркировка выходного пути, расположенного рядом с полом, специально требуется в соответствии с Главами с 8 по 30, включенная в перечень и утвержденная система маркировки выходного пути вблизи этажа с внутренней подсветкой должна быть установлена ​​в пределах 8 дюймов (20,3 см) от этаж. Система должна обеспечивать видимое очертание пути движения вдоль обозначенного выхода и должна быть по существу непрерывной, за исключением случаев, когда она прерывается дверными проемами, коридорами, коридорами или другими подобными архитектурными элементами.Система должна работать непрерывно или в любой момент срабатывания системы пожарной сигнализации здания. Активация, продолжительность и непрерывность работы системы должны соответствовать требованиям 5-9.2.

5-10.2 * Размеры знаков.

5-10.2.1 Знаки с внешней подсветкой, требуемые в соответствии с 5-10.1 и 5-10.4.11, должны иметь слово «ВЫХОД» или другую соответствующую формулировку четко читаемыми буквами высотой не менее 6 дюймов (15,2 см). с основными штрихами букв не менее 3/4 дюйма.(1,9 см) в ширину. Слово «ВЫХОД» должно иметь буквы шириной не менее 2 дюймов (5 см), за исключением буквы «I», а минимальный интервал между буквами должен быть не менее 3/8 дюйма (1 см). Знаки, размер которых превышает минимум, установленный в этом параграфе, должны иметь ширину букв, штрихи и интервалы, пропорциональные их высоте.

5-10.2.2 Знаки с внутренней подсветкой, требуемые в соответствии с 5-10.1 и 5-10.4.1.1, должны иметь слово «ВЫХОД» или другую соответствующую формулировку буквами, читаемыми с расстояния не менее 100 футов (30 м) под все условия нормального и аварийного освещения (30 фк и 1 фк соответственно).Знаки с внутренней подсветкой должны быть перечислены в соответствии с UL 924.

5-10.3 Освещение знаков.

5-10.3.1 * Каждый знак, требуемый 5-10.1.2 или 5-10.1.3, должен быть соответствующим образом освещен надежным источником света. Знаки с внешней и внутренней подсветкой должны быть видны как в обычном, так и в аварийном режиме освещения.

5-10.3.2 * Знаки с внешней подсветкой должны освещаться не менее 5 фут-канделами (54 лк) и иметь коэффициент контрастности не менее 0.5.

5-10.4 Особые требования .

5-10.4.1 Дорожные указатели.

5-10.4.1.1 * Знак, соответствующий пункту 5-10.2 с надписью «ВЫХОД» или аналогичное обозначение, с указателем направления, показывающим направление движения, должен быть установлен в каждом месте, где направление движения ведет к ближайшему выходу. не очевидно. Указатели должны быть перечислены.

5-10.4.2 * Особые знаки. Любая дверь, проход или лестница, которые не являются ни выходом, ни способом доступа к выходу и которые расположены или устроены таким образом, что их можно принять за выход, должны быть обозначены знаком «ВЫХОД НЕТ».На таком знаке должно быть слово «НЕТ» буквами высотой 2 дюйма (5 см) с шириной штриха 3/8 дюйма (1 см) и слово ВЫХОД, написанное буквами высотой 1 дюйм (2,5 см), с слово EXIT под словом NO.
Исключение: Утвержденные существующие знаки.
Рисунок 5-10.4.1.2

РАЗДЕЛ 31-1 РАБОЧИЕ ХАРАКТЕРИСТИКИ, GEN. ТРЕБОВАНИЯ


31-1.3.7 Периодические испытания оборудования аварийного освещения. Каждую требуемую систему аварийного освещения следует проводить функциональное испытание с 30-дневными интервалами в течение минимум 30 секунд.Ежегодное испытание должно проводиться в течение 1,5 часа испытания. Письменные записи визуальных осмотров и испытаний должны храниться владельцем для проверки компетентным органом.

Исключение: Самодиагностика / самодиагностика, аварийное освещение с питанием от батареи, которое автоматически выполняет минимальную 30-секундную процедуру проверки и диагностики не реже одного раза в 30 дней и указывает на сбои с помощью индикатора состояния, должно быть освобождено от 30-секундного периода. дневное функциональное испытание при условии проведения визуального осмотра с 30-дневным интервалом.

Emergency Lighting: Best Practices Guide

Узнайте, как реализовать безопасные, соответствующие кодексу и экономичные системы аварийного освещения.

Цели обучения:

  • Ознакомьтесь с нормативными требованиями для аварийного освещения.
  • Узнайте о различных подходах к проектированию аварийного освещения.
  • Ознакомьтесь с передовыми методами размещения и выбора осветительных приборов.

Аварийное освещение определяется как аварийное освещение внутри здания, которое используется для освещения пути аварийного выхода, когда нормальный источник питания недоступен, и является ключевым компонентом системы безопасности жизни.Многочисленные нормы указывают на строгий путь к созданию безопасной системы аварийного освещения, соответствующей нормам. Жизненно важно понимать аварийное освещение и то, как реализовать системы аварийного освещения, которые соответствуют нормам, безопасны, функциональны и удобны для пользователя.

Требования IBC

Международный строительный кодекс (IBC) 2015 года особо требует, чтобы путь выхода был освещен все время, когда комната или пространство заняты. IBC утверждает, что уровни освещенности на пути выхода не должны опускаться ниже 1 фк при нормальных условиях мощности.Это не средний порог, а абсолютный минимум при нормальных условиях мощности. При планировании аварийного выходного освещения необходимо тщательно проанализировать путь с помощью фотометрического программного обеспечения, чтобы гарантировать, что ни одна точка на пути выхода не будет меньше 1 фкц. С другой стороны, IBC поддерживает разные стандарты освещения при аварийном питании. Освещение, обеспечиваемое аварийным питанием, при потере нормальной мощности может поддерживать в среднем 1 фк и минимум 0,1 фк, измеренные вдоль пути выхода по полу.Уровни освещения могут уменьшаться в течение указанного периода времени в среднем до 0,6 фкм и минимум 0,06 фкв в конце требуемой продолжительности аварийного освещения. Отношение равномерности освещения от максимального к минимальному не должно превышать 40: 1.

IBC определяет любое помещение, которое требует двух или более выходов, как пространство, которое должно иметь должным образом освещенные проходы, коридоры, лестницы и пандусы. После определения того, как должно быть правильно освещено помещение, IBC переходит к описанию того, как должно освещаться здание в целом.В зданиях, требующих двух или более способов выхода, все внутренние лестницы, внутренние пандусы, внешние лестницы, внешние пандусы, выходы, вестибюли и внешние площадки должны автоматически освещаться. Также должны быть освещены подсобные помещения в зданиях любого типа, например, помещения с электрооборудованием, пожарные командные пункты, пожарные насосные, генераторные и общественные туалеты площадью более 300 кв. Футов.

IBC определяет количество времени, необходимое для аварийного освещения в 90 минут, независимо от того, является ли резервный источник энергии централизованной аккумуляторной системой, локальным оборудованием или локальным генератором.

Требования NFPA 101

NFPA 101: Правила безопасности жизни, издание 2018 г., в котором подробно описаны требования к освещению для средств эвакуации. Начиная с NFPA, освещение должно быть непрерывным в течение того времени, когда условия пребывания требуют, чтобы средства эвакуации были доступны для использования. Далее в кодексе говорится, что искусственное освещение должно использоваться в таких местах и ​​в течение таких периодов времени, которые необходимы для поддержания освещенности на минимальных значениях критериев.

Как определено в NFPA 101, для аварийных систем освещение должно быть устроено так, чтобы обеспечивать начальное освещение, которое в среднем не менее 1,0 фк, а в любой точке не меньше 0,1 фк, измеренное вдоль пути выхода на уровне пола. Уровни освещения должны иметь возможность снижаться в среднем до не менее 0,6 фк в конце требуемого 90-минутного периода. Как и в случае с IBC, соотношение максимальной и минимальной освещенности не должно превышать 40: 1.

Что касается автоматического управления освещением, NFPA 101 описывает, как и когда допустимо управлять аварийным выходным освещением.При выборе устройств управления освещением необходимо учитывать следующие критерии.

  • Устройства управления освещением должны быть оборудованы для включения аварийных выходных огней при потере нормальной мощности.

  • В соответствии с требованиями новых зданий, устройства управления освещением должны активироваться системой пожарной сигнализации здания, если имеется панель пожарной сигнализации.

  • Поскольку фотолюминесцентные вывески становятся все более распространенными в проектировании зданий, устройство управления освещением не должно отключать какое-либо освещение, на которое опираются фотолюминесцентные вывески.

  • Устройства управления освещением также не должны выключать свет, работающий от батарей.

  • В целом, при использовании энергосберегающих узлов, таймеров и датчиков проектировщик должен убедиться, что эти устройства не нарушают целостность системы аварийного освещения.

  • Часы и панели управления освещением должны быть тщательно определены, чтобы цепи не застревали в «выключенном» или разомкнутом положении, поскольку этот тип оборудования должен быть определен таким образом, чтобы отсутствие питания создавало отказоустойчивое «включение» или закрытое состояние для управления.

Важно понимать требуемые уровни аварийного выходного освещения на пути следования. Размещение освещения вдоль стен в лестничных клетках может создавать проблемы для освещения этих участков надлежащим количеством света. Некоторые программы для рендеринга света также могут затруднить правильное моделирование уровней освещенности лестницы. Инженеры, проектирующие освещение, должны стратегически подходить к определению высоты установки светильников, чтобы обеспечить необходимый уровень освещенности.

Подобно IBC, NFPA 101 определяет доступ к выходу аварийного освещения как лестницу, проходы, коридоры, пандусы, эскалаторы и проходы, ведущие к выходу. Освещение на выходе из разряда включает такие области, как лестницы, проходы, пандусы, пешеходные переходы и эскалаторы, ведущие к проезжей части.

Когда средства освещения зависят от перехода от одного источника к другому, NFPA требует, чтобы задержка была не более 10 секунд. Этот отрывок кода чаще всего относится к зависимости от мощности генератора и способности автоматически запускать источник питания генератора и передавать нагрузку в требуемый период времени.При выходе из строя нормального источника питания аварийное освещение должно обеспечивать освещение в течение 90 минут, что аналогично требованию IBC.

Требования NFPA 70

NFPA 70: Национальный электротехнический кодекс (NEC), издание 2017 г., определяет требования к аварийным системам. В главе 700 описываются электрические схемы и источники питания, связанные с необходимыми аварийными системами. Как и в других уже рассмотренных кодах, NEC также требует, чтобы аварийные батареи обеспечивали питание и поддержание нагрузки в течение как минимум 90 минут.NEC также уточняет, что напряжение от батарей, подаваемых в устройства, не должно опускаться ниже 87,5% от нормального рабочего напряжения.

Факторы аварийного освещения

Размещение аварийного освещения, определяемого как огни, которые будут обеспечивать освещение на пути выхода, когда нормальная электрическая цепь прерывается, является критическим конструктивным компонентом системы аварийного освещения. При планировке аварийного освещения следует учитывать множество различных вариантов и факторов.

Одним из факторов, который следует учитывать, является тип лампы, которая будет использоваться. Светодиодные светильники штурмом захватили рынок за последние 5 лет, и, хотя следует рассмотреть и другие типы светильников, светодиоды останутся основой аварийного освещения. Светодиоды могут похвастаться долгим сроком службы, что позволяет не требовать обслуживания до 50 000 ламповых часов. Также не должна быть проблемой цветовая температура светодиодных светильников; Светодиодные лампы доступны во многих цветовых температурах в зависимости от области применения.Одно из главных преимуществ светодиодного освещения - их эффективность. Чаще всего это недооценка при рассмотрении альтернативного источника аварийного питания. Независимо от того, работает ли указанное приспособление с резервным питанием от батареи, генератора или другого источника, эффективность светодиода позволяет инженеру, определяющему спецификацию, более разумно определять размеры этих систем аварийного питания.

Основным недостатком некоторых светодиодных фонарей является их замена. Хотя долгий срок службы светодиода является огромным преимуществом, его также можно рассматривать как недостаток при приближении к ожидаемому сроку службы светильника, и замена становится серьезной задачей.Независимо от того, выходит ли из строя драйвер или схема светодиодной лампы или светодиодная лампа просто превышает свой ожидаемый срок службы, замена лампы на некоторых светодиодных светильниках может быть сложной и более трудоемкой, чем замена люминесцентной лампы. Это следует учитывать при планировке аварийного освещения и, в особенности, при выборе светильников, поскольку некоторые светильники могут иметь уникальные варианты освещения, которые могут помочь обслуживающему персоналу поддерживать надлежащее освещение на протяжении всего срока службы здания.Также рекомендуется внимательно изучать гарантии и ожидаемый срок службы лампы, поскольку было много случаев, когда более дешевые светодиодные продукты выходили на рынок с менее обещанным сроком службы, что создавало светодиодам плохую репутацию, а также затрудняло обслуживающему персоналу поддержание разработанного освещение при преждевременном выходе из строя светильников.

Источники аварийного питания

Существует множество различных источников аварийного питания, которые следует учитывать при проектировании системы аварийного освещения.Наиболее распространенным типом систем, используемых в бюджетных проектах, являются аварийные блоки с двумя головками, которые иногда на сленге называют «багровыми глазами» (см. Рисунок 1). Эти приспособления легко подключаются подрядчику к местной ответвленной цепи, как указано в NEC, без добавления большого количества дополнительной аварийной инфраструктуры. Эти светильники подключаются к локальной ответвленной цепи в случае сбоя питания и загораются при потере нормальной мощности. Внутренняя батарея освещает двойные головки, обеспечивая аварийное освещение.Одним из недостатков этих типов приспособлений является то, что каждое приспособление необходимо тестировать и обслуживать, что создает множество точек тестирования и обслуживания. Даже когда тестовый переключатель показывает, что лампы загораются изначально, необходимо провести полное испытание этих светильников, чтобы убедиться, что светильники способны выдавать заданные уровни света, а также поддерживать соответствующее напряжение на светильниках в течение указанного периода времени.

Альтернативой спецификации двухголовых аварийных аккумуляторных батарей является обеспечение источника бесперебойного питания (ИБП) аварийного освещения.Преимущество выбора и установки ИБП аварийного освещения заключается в том, что для обслуживания используется одна центральная аккумуляторная система вместо множества приборов, разбросанных по всему объекту. При правильном применении система ИБП аварийного освещения может быть столь же рентабельной, как установка двухголовочных аварийных батарейных блоков для обеспечения аварийного выходного освещения. Во многих случаях стоимость покупки множества двухголовочных аварийных аккумуляторных батарей может компенсировать стоимость покупки одного ИБП центрального аварийного освещения.С точки зрения стоимости, выбор между аккумуляторными блоками и центральным ИБП часто сводится к трубопроводу, проводке и схеме переключения аварийного освещения. Эти факторы зависят от типа помещения и его планировки. Как оформлено пространство, будет зависеть от того, как будет переключаться свет. Наличие большого открытого пространства может уступить место системе типа ИБП, поскольку это упростит схему по сравнению с наличием множества небольших независимо коммутируемых областей, требующих аварийного освещения.

Наличие аварийного генератора в качестве источника питания - еще одно соображение, и иногда это требование зависит от типа помещения. Будь то природный газ, дизельное топливо или пропан, одно из основных преимуществ наличия аварийного генератора на месте состоит в том, что подаваемая мощность может работать намного дольше, чем любая аккумуляторная система. Наличие генератора, подключенного к источнику природного газа, позволяет использовать высоконадежный источник энергии для поддержания работы генератора по сравнению с аккумуляторными источниками, которые обычно предназначены для 90 минут аварийного освещения.Следует отметить, что согласно NEC, генератор, приемлемый для уполномоченного органа (AHJ), означает, что должно быть предусмотрено что-то для автоматического запуска генератора при отказе нормального источника питания и автоматического переключения нагрузок для всех необходимых электрических цепей. Одним из основных недостатков природного газа может быть отсутствие надежности во время настоящего стихийного бедствия. Необходимо рассмотреть возможность поддержания соединения источника топлива с источником топлива во время бедствия, поэтому в некоторых частях страны, находящихся в сейсмических зонах, подверженных потенциальному повреждению подземных трубопроводов, требуются альтернативные источники топлива, такие как дизельное топливо.Дизельное топливо - еще один популярный источник топлива, но даже дизельное топливо может иметь свои недостатки. Большие дневные резервуары для дизельного топлива предназначены для хранения топлива для поддержания мощности объекта в течение нескольких дней. Специалисты по спецификации должны учитывать такие факторы, как срок службы топлива. Хранение большого количества дизельного топлива в течение длительного периода времени может вызвать проблемы, поскольку топливо со временем ухудшается. Заключение контракта на заправку топлива - еще один компонент, который необходимо обсудить с клиентом, чтобы убедиться, что принимаются надлежащие меры для аварийного освещения.


Мэтт Зега - сотрудник компании RTM Engineering Consultants. Он занимается проектированием систем электроснабжения и освещения более 12 лет, и его диверсифицированное портфолио включает проекты во всех основных секторах рынка.

Lights Out: аварийное освещение | Журнал «Электротехника»

Системы аварийного освещения состоят из цепей и оборудования, предназначенных для подачи питания на требуемые объекты, когда нормальное электроснабжение прерывается. Муниципальные, государственные, федеральные или любые управляющие агентства, обладающие юрисдикцией, обычно являются организациями, которые классифицируют аварийную систему.NFPA 101, Кодекс безопасности жизни, определяет конкретные места работы, где аварийное освещение необходимо для обеспечения безопасности жизни. Тип системы аварийного освещения часто является вопросом проектирования, но он всегда должен соответствовать минимумам Национального электрического кодекса (NEC) в отношении источника, типа светильника и проводки.

Аварийное освещение не требуется для каждой комнаты на предприятии, но обычно требуется на любом участке пути выхода к внешним выходам. Статья 700.12 (F) содержит некоторые подробности о единичном оборудовании, которое установлено в качестве аварийного освещения. Термин «единичное оборудование» относится к автономному оборудованию, которое включает в себя источник (обычно аккумулятор) для аварийного освещения. NEC описывает это оборудование как оборудование для аварийного освещения, которое состоит из перезаряжаемой батареи, зарядного устройства, приспособлений для одной или нескольких ламп на устройстве и релейного устройства, которое автоматически подает питание на аварийные светильники в случае прерывания подачи питания на оборудование. .

Важным общим требованием в 700.12 (F) является то, что цепь питания устройства должна быть подключена к той же цепи питания, что и обычное освещение в данной зоне. Это позволяет аварийному освещению работать в случае выхода из строя ответвленной цепи освещения в этой области, а не просто отключать все электричество в здании. Оборудование должно быть поставлено перед местными выключателями освещения в этой зоне. Это необходимо для того, чтобы аккумуляторы всегда были заряжены и готовы к работе.Батареи должны иметь достаточный номинал и емкость, чтобы поддерживать не менее 87,5% нормального напряжения батареи при полной ламповой нагрузке в течение не менее 1,5 часов. Оборудование блока также может обеспечивать и поддерживать не менее 60 процентов первоначального аварийного освещения в течение не менее 1,5 часов. См. Исключение для альтернатив, относящихся к областям, обслуживаемым как минимум тремя цепями, происходящими из одного щитка.

В некоторых конструкциях блочного оборудования предусмотрена возможность питания удаленных светильников от цепи постоянного тока (аварийный выход) оборудования.Здесь необходимо соблюдать несколько важных требований. Во-первых, цепь питания к оборудованию агрегата должна быть установлена ​​методом электропроводки в соответствии с главой 3 NEC. Всегда проверяйте тип конструкции, используемой для здания, так как это может повлиять на то, какие методы электропроводки подходят для использования.

Второе важное соображение при проектировании цепей аварийного освещения постоянного тока (низковольтные цепи) заключается в том, что они подвержены эффектам падения напряжения. Это важное соображение для обеспечения минимального количества люменов на линии пола на пути выхода.

Третье требование заключается в том, что проводка цепи постоянного тока к удаленному светильнику (ам) агрегатного оборудования должна быть установлена ​​методом проводки в соответствии с главой 3 NEC, даже если это низкое напряжение. Эту низковольтную проводку не разрешается устанавливать с использованием низковольтного кабеля или ограничительных кабелей в сборе, которые не относятся к способу подключения, описанному в главе 3. Оборудование агрегата должно быть одобрено для аварийного использования в соответствии с разделом 700.3. Оборудование блока обычно перечисляется квалифицированной лабораторией электрических испытаний и, как таковое, должно быть установлено в соответствии с инструкциями по установке, включенными в список или на маркировку.Перечисленное оборудование, установленное в соответствии с инструкциями производителя, служит основанием для одобрения инспектора. Количество удаленных светильников, которые могут питаться от выходной цепи низкого напряжения, обычно ограничено из-за ограничений емкости батареи. Проверьте это с помощью инструкций по установке или у производителя.

Системы аварийного освещения, которые включают блочное оборудование и удаленные светильники, подключенные к выходной цепи постоянного тока, должны соответствовать минимальным требованиям, касающимся мощности, питания параллельной цепи и методов подключения как для подключенных входных (переменного тока), так и выходных цепей (постоянного тока).Еще одно важное правило, которому следует следовать в отношении этого типа системы аварийного освещения, - это проверка работы путем проведения или наблюдения за эксплуатационными испытаниями завершенной установки в соответствии с требованиями 700.4 (A). Рекомендуется смоделировать сбой питания и правильную работу оборудования перед фактической процедурой испытания свидетелем под контролем компетентного органа (AHJ). Если вы сомневаетесь в требованиях NEC или местных правил, лучше проконсультироваться с AHJ.

ДЖОНСТОН - исполнительный директор NECA по стандартам и безопасности.Он бывший директор по образованию, кодексам и стандартам IAEI; член IBEW; и активный член Электрической секции NFPA, Образовательной секции и Электротехнического совета UL. Свяжитесь с ним по адресу [email protected]

% PDF-1.3 % 903 0 объект > endobj xref 903 91 0000000016 00000 н. 0000002171 00000 п. 0000002650 00000 н. 0000002924 00000 н. 0000003435 00000 н. 0000003457 00000 н. 0000004253 00000 н. 0000004275 00000 н. 0000005206 00000 н. 0000005478 00000 п. 0000006577 00000 н. 0000006599 00000 н. 0000007468 00000 н. 0000007490 00000 н. 0000008227 00000 н. 0000008249 00000 н. 0000009097 00000 н. 0000009119 00000 п. 0000009958 00000 н. 0000009980 00000 н. 0000010868 00000 п. 0000011152 00000 п. 0000011174 00000 п. 0000012005 00000 п. 0000012026 00000 п. 0000012048 00000 н. 0000012575 00000 п. 0000012597 00000 п. 0000013495 00000 п. 0000013518 00000 п. 0000014858 00000 п. 0000014880 00000 п. 0000015882 00000 п. 0000015903 00000 п. 0000016195 00000 п. 0000016217 00000 п. 0000017274 00000 п. 0000017297 00000 п. 0000019835 00000 п. 0000019857 00000 п. 0000020384 00000 п. 0000020407 00000 п. 0000023479 00000 п. 0000023502 00000 п. 0000027052 00000 п. 0000027075 00000 п. 0000031164 00000 п. 0000031187 00000 п. 0000033337 00000 п. 0000033360 00000 п. 0000034772 00000 п. 0000034794 00000 п. 0000035836 00000 п. 0000035859 00000 п. 0000038038 00000 п. 0000038061 00000 п. 0000039973 00000 п. 0000039995 00000 н. 0000040844 00000 п. 0000040866 00000 п. 0000041624 00000 п. 0000041647 00000 п. 0000043874 00000 п. 0000043897 00000 п. 0000048361 00000 п. 0000048384 00000 п. 0000052785 00000 п. 0000052808 00000 п. 0000056284 00000 п. 0000056307 00000 п. 0000059750 00000 п.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
