Настольный токарно-винторезный станок по металлу Metal Master MML 1830V – цена, отзывы, характеристики с фото, инструкция, видео
Metal Master MML 1830V – это настольный токарно-винторезный станок с вариатором, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб.

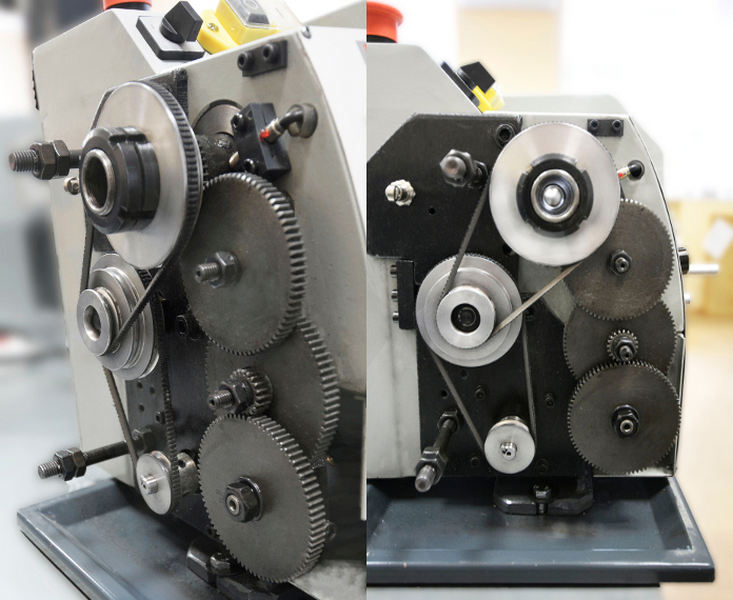

Главное преимущество токарного станка: Наличие металлических шестерней обладающих высоким ресурсом и повышенной износостойкостью, а наличие клиновидного ремня позволит избежать повреждения двигателя при превышении нагрузки на шпиндель.
На станке установлено электронное бесступенчатое управление числом оборотов шпинделя. Данные о количестве оборотов шпинделя отображаются на цифровом дисплее на корпусе станка.
Шпонка на креплении лимба поперечной подачи гарантирует отсутствие непроизвольного поворота маховика и минимизацию риска изменения размера детали в процессе ее обработки.
Рекордная в своем классе ширина чугунной станины 100 мм, что значительно увеличивает жесткость работы станка и влияет на точность обработки.
Направляющие станка прошли процедуру шабрения, что существенно повышает точность обработки на токарном станке.
Наличие 6 тавотниц на суппорте токарного станка, позволяет оперативно обслуживать и смазывать суппорт, избежать износа направляющих и довольствоваться комфортной работой и плавным перемещением рукоятки.
Наличие шкалы для определения угла поворота резцедержателя.
Возможность поворота тонкой продольной салазки позволяет точить конуса заданного параметра.
В стандартной комплектации поставляется быстрозажимной трехкулачковый патрон 100мм
Телескопическая защита ходового винта от стружки эффективно защищает ходовой винт от износа.
Цена деления лимба поперечной подачи – 0,04 мм.
Цена деления лимба тонкой продольной подачи – 0.02 мм
Цена деления лимба продольной подачи – 0.25 мм.
Направляющие станка прошли закалку ТВЧ (48-52 HRC) и шлифовку, что способствует повышению уровня надежности и точности обработки детали.
Для ослабления задней бабки с целью установки глубины сверления и закрепления длинных заготовок в центрах станок оснащен быстрозажимным рычагом.
Вылет пиноли задней бабки 60 мм, шкала до 50 мм.
| Характеристика | Значение |
|---|---|
| Двигатель | 600 Вт 220В ~50гц |
| Тип двигателя | Коллекторный постоянного тока |
| Макс. Диаметр обработки над станиной, мм | 180 |
| Расстояние между центрами, мм | 300 |
| Максимальный диаметр обработки над суппортом , мм | 110 |
| Диаметр патрона, мм | 100 |
| Ширина станины, мм | 100 |
| Скорость вращения шпинделя, об\мин | 50 – 2500 |
| Количество скоростей шпинделя | 2 |
| Внутренний конус шпинделя | MT 3 |
| Диаметр сквозного отверстия трехкулачкового токарного патрона, мм | 21 |
| Перемещение верхней салазки суппорта, мм | 55 |
| Перемещение поперечной салазки суппорта, мм | 75 |
| Внутренний конус пиноли задней бабки | МT 2 |
| Вылет пиноли задней бабки, мм | 60 |
| Автоматическая продольная подача, мм/об | 0,1 ~ 0,16мм / об / мин |
| Диапазон нарезаемых метрических резьб, мм/об | 0,3 ~ 3 (14 видов) |
| Диапазон нарезаемых дюймовых резьб, ниток/дюйм | 10 ~ 44 (10 видов) |
| Максимальная сечение резца, мм | 10 |
| Габаритные размеры: | |
| Габаритные размеры, мм | 740x390x360 мм |
| Полная масса станка нетто, кг | 60кг |
| Полная масса станка брутто, кг | 68кг |
Стандартная комплектация
- 3-х кулачковый патрон 100 мм.
- 4-х позиционный резцедержатель.
- Центр упорный.
- Защитное ограждение патрона.
- Поддон для стружки.
- Комплект сменных шестерен гитары.
- Инструментальный ящик с инструментом
- 2 отвертки
- 1 сегментный ключ 38-42 мм
- 3 двусторонних гаечных ключа 8-10 мм, 12- 14 мм, 17-19 мм
- 1 ключ для трехкулачкового патрона
- 1 упорный центр MT2
- 1 упорный центр MT3
- 1 масленка
- 3 обратных кулачка
- 1 рукоятка поперечных салазок
- 6 шестигранных ключей 2,5 мм, 3 мм, 4 мм, 5 мм, 6 мм, 8 мм
- 8 сменных шестерен 30Т, 33Т, 35Т, 40Т, 50Т, 52Т, 60Т, 66Т
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.Разметить комментарий или вопрос
Отзывы о MML 1830V:
Достоинства:
НЕТ
Недостатки:
НЕТ
Комментарий:
На сайте нас вводят в заблуждение-цена не актуальна,наличия станков нет,пока не позвонил сам,информации 0.
Покупал(а) для:
не купил
Ответить
Оставить отзыв
Масса брутто: 68 кг.
Габариты в упаковке ДхШхВ, мм: 814x429x396
Настольный токарно-винторезный станок по металлу Metal Master MML 1830V с доставкой в г. Москва: подробные условия и стоимость
MML 180×300 (MML-1830) Станок токарный настольный. Паспорт, схема, описание, характеристики
Токарно-винторезный настольный станок MML 180×300 (MML-1830) поставляется компанией Metal Master. METAL MASTER – это группа инжиниринговых центров в России и Германии с контрактным сертифицированным по стандартам ЕС производством в Польше, Китае и России. Такая оптимизация ресурсов значительно укрепила позиции компании на рынке – высокое качество техники дополнилось приемлемыми для потребителя ценами.
Более 10 лет назад компания Metal Master впервые представила рынку готовые высокотехнологичные решения для обработки металла.
Поставщик станка токарного станка MML-1830 в Россию: компания Янгчжоу Девелопинг Импорт энд Экспорт кампани, №99, Вест Кайфа Роад, Янгчжоу, Цзянсу, Китай.
Станки, выпускаемые Китайскими станкостроительными заводами
- CDE6140A – Станок токарно-винторезный Ø 400х1000, DMTG Китай
- CDE6240A – Станок токарно-винторезный Ø 400х1000, DMTG Китай
- MML 180×300 (MML-1830) – Станок токарно-винторезный настольный Ø 180, Metal Master
- MML 250×550 (MML-2550) – Станок токарно-винторезный настольный Ø 250, Metal Master
- Numobams SJM280 – Станок токарно-винторезный настольный Ø 280 х 500, Numobams
- VDF-850 – центр обрабатывающий вертикальный 500 × 1000, Китай, DMTG
- WM180V – Станок токарно-винторезный настольный Ø 90, Weiss Group, Китай
Популярные в России металлообрабатывающие станки Metal Master производятся под контролем группы предприятий из России и Европы.
Изготовитель токарного станка MML-1830 китайская компания Yangzhou Developping Imp. & Exp. Co., Ltd.
Качество европейской линейки гарантируется ведущим польским производителем Sorex и швейцарской компанией S-Tech, которые имеют исследовательские центры в Европе и сеть современных производств в странах Азии (Китай, Вьетнам, Тайвань).
Metal Master MML 180×300 (MML-1830) станок токарно-винторезный настольный. Назначение, область применения
Токарный станок MML-1830V является универсальным токарно-винторезным станком и предназначен для продольного и поперечного точения заготовок из круглого, 3-, 6- или 12-гранного металлопроката и литых заготовок, также заготовок из пластмасс или материалов похожих по механическим свойствам. Запрещено обрабатывать на станке пылеобразующие материалы, например древесину, Teflon ® и т.д. в связи с тем, что подшипники шпинделя не имеют защиты.
Символ “V” – Vario в наименовании модели – обозначает бесступенчатое регулирование скорости вращения шпинделя с помощью Устройства преобразователя частоты для асинхронного двигателя.
Установка и зксплуатация станка возможна только в сухих вентилируемых помещениях.
Станок MML-1830 является настольным токарным станком и предназначается для всевозможных токарных работ:
- проточка и расточка цилиндрических, фасонных и конических поверхностей
- сверление, снятие фасок
- растачивание
- отрезка
- широкий диапазон регулировки частоты вращения и скорости продольной подачи увеличивает арсенал применяемого режущего инструмента
Традиционная наглядная компоновка станка в сочетании с отработанной кинематической схемой позволяет уверенно обеспечить токарную обработку с классом точности «Н» в течение длительного срока эксплуатации.
В сравнении с предлагаемыми на рынке малогабаритными станками – он прост в эксплуатации, надежен и долговечен.
Станок MML-1830 имеет следующие конструктивные особенности:
- Привод продольной подачи имеет режим механической подачи. Рукоятка включения и выключения механической продольной подачи находится на фартуке станка
- На станке установлено электронное бесступенчатое управление числом оборотов шпинделя (Устройство преобразователя частоты для асинхронного двигателя). Данные о количестве оборотов шпинделя отображаются на цифровом дисплее на корпусе станка
- Привод главного движения имеет простую конструкцию, состоящую из электродвигателя постоянного тока и двух ременных передач – зубчатый и клиновой ремни немецкой фирмы Gates, что на практике обеспечивает высокую ремонтопригодность и низкий уровень шума
- Наличие лимба продольной подачи позволяет контролировать снятие стружки заготовки
- Шкала на пиноли задней бабки позволяет более точно осуществлять подачу инструмента при сверлении
- Металлическая шкала бокового смещения на задней бабке позволяет легко находить центр при точении конусов
- Для закрепления задней бабки на станине станок оснащен быстрозажимным рычагом
- Переключение диапазонов частоты вращения шпинделя происходит путем переброса ремня на шкивах ремённой передачи в соответствии с кинематической схемой, показанной на панели управления станка
- Станок оснащен отдельными кнопками включения и выключения и кнопкой аварийной остановки станка
Данные о количестве оборотов шпинделя отображаются на цифровом дисплее на корпусе станкаСтанок предназначен для работы от однофазной сети переменного тока напряжением 220 В ± 10 % и частотой 50 Гц.
Станок предназначен для эксплуатации в следующих условиях:
- температура окружающей среды от +5 до +35 °С
- относительная влажность воздуха до 80 % при температуре 25°С
Стандартная комплектация токарного станка MML 180×300 (MML-1830)
- 3-х кулачковый патрон 100 мм
- 4-х позиционный резцедержатель
- Центр упорный
- Защитное ограждение патрона
- Поддон для стружки
- Комплект сменных шестерен гитары
- Инструментальный ящик с инструментом
Дополнительные принадлежности к станку MML-1830
- Четырехкулачковый токарный патрон 100 мм (требуется установочный фланец) – 344 0711
- Установочный фланец 100 мм – 344 0312
- Планшайба – 344 0295
- Подвижный люнет – 344 0293
- Неподвижный люнет – 344 0294
- Набор цанг 1-16 мм, 15 шт., ER – 25344 1109
- Цанговый патрон ER25 – 344 0305
- Быстросменный резцедержатель АА – 338 4311
- Набор резцов со сменными твердосплавными пластинами, державка 10 мм, 7шт – 344 1111
- Набор резцов с твердосплавными пластинами, державка 8 мм, 11 шт – 344 1008
Общий вид токарного станка MML 180×300

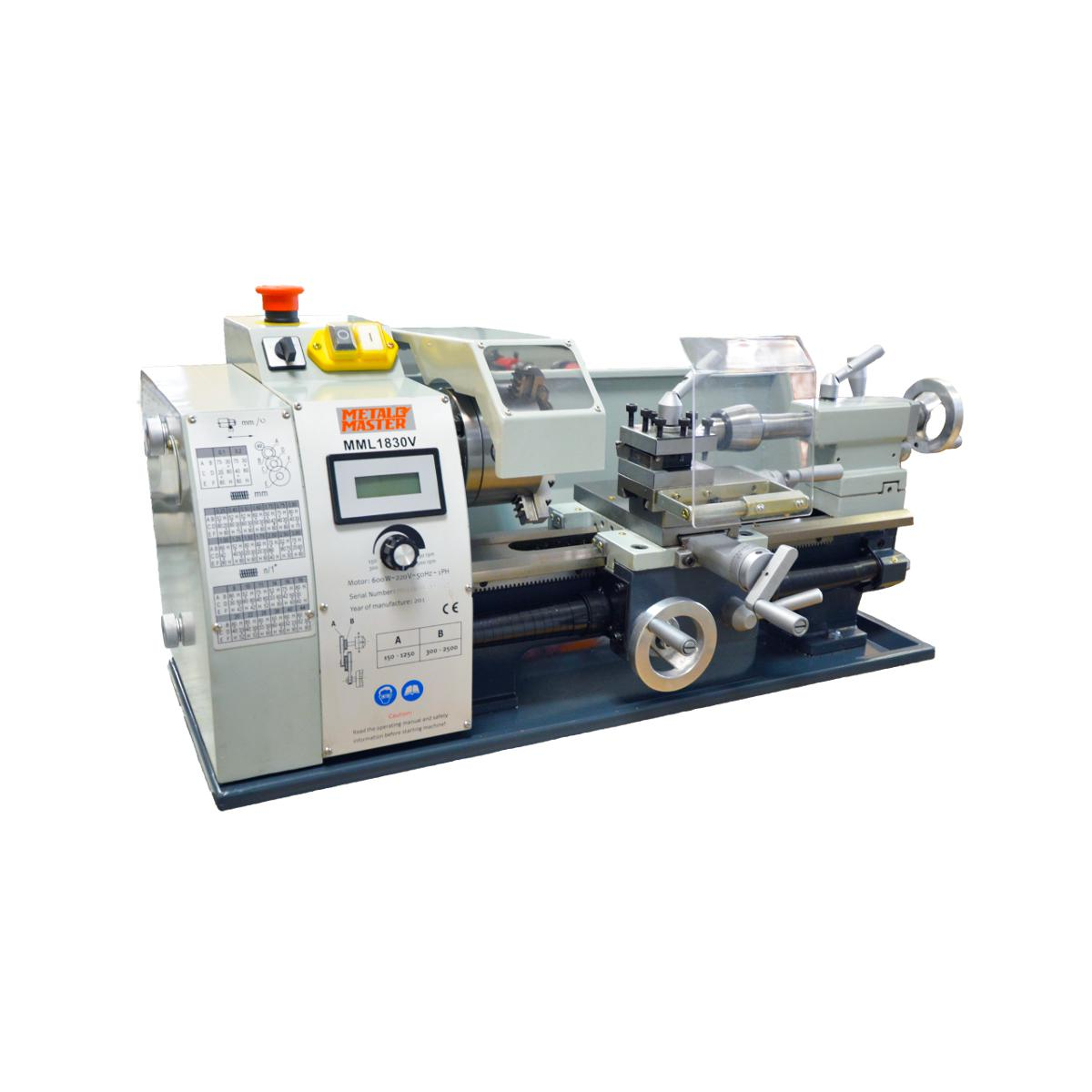

Фото токарного станка MML 180×300.
Смотреть в увеличенном масштабе
Расположение составных частей токарного станка MML 180×300
Установка подачи и шага нарезаемой резьбы на станке MML 180×300
Установка подачи и шага нарезаемой резьбы на станке MML 180×300. Смотреть в увеличенном масштабе
Информация
Метрические резьбы указываются как шаг резьбы. В примере выше продольная каретка суппорта перемещается на 1,25 мм за один оборот шпинделя. Дюймовая резьба указывается как количество полных витков резьбы (ниток) на дюйме длины. Один дюйм имеет длину 25,4 мм.
ОСТОРОЖНО!
При включении токарного станка на высоких оборотах и с включенной автоматической подачей продольная каретка суппорта передвигается с высокой скоростью.
Например, при включении токарного станка с установленным шагом резьбы 1,25 мм и частотой вращения шпинделя 2500 мин-1, скорость перемещения продольной каретки суппорта составит 52 мм в секунду.
Нарезание резьб всегда производится на минимальных оборотах шпинделя.
Выбор скорости резания
Общее соображение: высокие скорости резания дают выигрыш во времени, низкие скорости резания дают более экономически выгодную стружку скола.
Факторы, влияющие на скорость резания
Фс = скорость резания [м/мин]
т = стойкость резца [мин]
Стойкость резца т это время работы резца в минутах до появления необходимости его перезаточки. Она имеет важное экономическое значение. При обработке одного и того же материала т тем меньше, чем больше Фс, например только несколько минут при Фс=2000 м/мин.
Для обеспечения равного т при обработке разных материалов, требуются различные Фс. Все данные в таблице ниже приведены для определенных постоянных параметров режима резания (материал, инструмент и прочее). При изменении хотя бы одного параметра для обеспечения равного т также должна изменяться и Фс.
Охлаждение зоны резания
При резании режущая кромка инструмента сильно нагревается.
Поэтому желательно использовать охлаждение зоны резания.
Охлаждение зоны резания специально предназначенной системой подачи СОЖ улучшит качество обработки и значительно продлит жизнь инструменту.
ИНФОРМАЦИЯ
В качестве СОЖ рекомендуется использовать водорастворимую, не наносящую вред окружающей среде эмульсию, которая может быть сдана продавцу для утилизации.
Обратите внимание на то, что вся использованная СОЖ должна собираться. Соблюдайте указания изготовителя по ее утилизации.
Схема сборки токарного станка MML 180×300. Передняя бабка и привод
Схема сборки токарного станка MML 180×300. Передняя бабка и привод. Смотреть в увеличенном масштабе
Схема сборки токарного станка MML 180×300. Суппорт
Схема сборки токарного станка MML 180×300. Суппорт. Смотреть в увеличенном масштабе
Схема сборки токарного станка MML 180×300. Фартук
Схема сборки токарного станка MML 180×300. Фартук. Станина. Смотреть в увеличенном масштабе
Схема сборки токарного станка MML 180×300.
Задняя бабкаСхема сборки токарного станка MML 180×300. Задняя бабка. Смотреть в увеличенном масштабе
Схема сборки токарного станка MML 180×300. Перечень деталей станка 1
Схема сборки токарного станка MML 180×300. Перечень деталей станка. Смотреть в увеличенном масштабе
Схема сборки токарного станка MML 180×300. Перечень деталей станка 2
Схема сборки токарного станка MML 180×300. Перечень деталей станка. Смотреть в увеличенном масштабе
Схема сборки токарного станка MML 180×300. Перечень деталей станка 3
MML 180×300 – Токарно-винторезный настольный станок. Видеоролик
Как работать на токарном станке по металлу Metal Master MML 1830V
Как нарезать резьбу на токарном станке, подробный разбор нарезки резьбы на токарном станке по металлу Metal Master MML 1830V
com/embed/CdHbCxPv7II” frameborder=”0″ allowfullscreen=””/>Как пользоваться таблицей токарного станка Metal Master MML 1830V
Токарный станок Metal Master MML 1830 V – тест на максимальный съем по стали.
Технические характеристики токарно-винторезного станка MML 180×300 V
| Наименование параметра | MML 180×300 V | MML-02 | MML-03 |
|---|---|---|---|
| Основные параметры станка | |||
| Наибольший диаметр заготовки над станиной, мм | 180 | 230 | 230 |
| Наибольший диаметр заготовки над суппортом, мм | 120 | ||
| Наибольшая длина заготовки в центрах (РМЦ), мм | 300 | 500 | 750 |
| Максимальный размер державки резца, мм | 12 | ||
| Шпиндель | |||
| Диаметр сквозного отверстия в шпинделе, мм | 21 | 20 | 20 |
| Конус шпинделя | Морзе 3 | Морзе 3 | Морзе 3 |
| Число ступеней частот прямого вращения шпинделя | 2 * Б/с | Б/с | Б/с |
| Частота прямого вращения шпинделя, об/мин | 150. .1250 300..2500 | 100..1800 | 100..1800 |
| Диаметр токарного патрона, мм | 100 | 100 | |
| Суппорт. Подачи | |||
| Наибольшее продольное перемещение каретки суппорта, мм | 85 | ||
| Перемещение суппорта продольное на одно деление лимба, мм | 0,025 | 0,025 | 0,025 |
| Наибольшее поперечное перемещение суппорта, мм | 65 | 125 | 125 |
| Перемещение суппорта поперечное на одно деление лимба, мм | 0,05 | 0,025 | 0,025 |
| Перемещение резцовых салазок на одно деление лимба, мм | 0,02 | 0,025 | 0,025 |
| Наибольшее перемещение поворотного суппорта (резцовых салазок), мм | 75 | 48 | 48 |
| Угол поворота резцовых салазок, град | ±90° | ±90° | ±90° |
| Пределы продольных рабочих подач суппорта, мм/об | 0,05; 0,1 | ||
| Пределы шагов нарезаемых резьб метрических, мм | 0,5; 0,7; 0,8; 1,0; 1,25; 1,5; 1,75; 2,0; 2,5; 3 | 0,5. .3,0 | 0,5..3,0 |
| Диапазон нарезаемых резьб дюймовых, ниток/дюйм | 8; 10; 11; 14; 19; 20; 22; 40; 44 | ||
| Задняя бабка | |||
| Конус задней бабки | Морзе 2 | Морзе 2 | Морзе 2 |
| Наибольшее перемещение пиноли, мм | 60 | ||
| Электрооборудование | |||
| Номинальное напряжение питания, В | 220 в 50 Гц | 220 в 50 Гц | 220 в 50 Гц |
| Электродвигатель главного привода, Вт | 600 | 750 | 750 |
| Габариты и масса станка | |||
| Габариты станка (длина ширина высота), мм | 823 х 398 х 340 | 1055 х 575 х 570 | 1300 х 575 х 570 |
| Масса станка (нетто/ брутто), кг | 65 / 80 | 105 | 135 |
Связанные ссылки.
Дополнительная информация
Паспорта к настольным токарным станкам
Каталог справочник настольных токарных станков
Токарка дка аматора. Tokarka Metal Master MML 1830 – cnc.info.pl
Общие токарный стол(hobbystyczne) dzielą się na dwa rodzaje:
– z napędem bezpośrednim (paskiem, z przekładnią zazwyczaj 2-stop niową), кто регулирует регулирование оборотов силника или моци до 1000-1100Вт(наиболее DC), который вадит только sadający момент, когда ze spadkiem obrotów. Większe modele posiadają za to już przynajmniej podstawową(ABC-2:1; 1:1; 1:2) skrzynkę posuwów i nawrotnicę(zmiana kierunku obrotów śruby pociągowej niezależna od kier. obrotów wrzeciona ), i niektóre posuw poprzeczny(oddzielny wałek pociągowy lub Шрубовалек).
– z kilkustopniową przekładnią zębatą we wrzecienniku która zmienia obroty wrzeciona, napędem stałoobrotowym silnikiem jedno (lub) trzyfazowym, które w porównaniu z poprzednimi maj ą tę zaletę, że moment rośnie wraz zwiększaniem przełożenia(zmniejszaniem obrotów), co jest ważne przy wierceniu i gwintowaniu (нарзинками и гвинтониками).
Ale najczęściej nie posiadają choćby podstawowej (ABC) skrzynki posuwów(nastawianie posuwów i skoków kołami gitary), czasem tylko większe modele mają nawrotnicę. Posuw poprzeczny mają wyjątki.
– pojawił się też ostatnio trzeci rodzaj – prawie w pełni funkcjonalne modele tokarek stołowych, które są praktycznie miniaturami tokarek przemysłowych, np Profi 600G posiadają ca przy rozstawie kłów 600mm i mechaniczną przekładnię obrotów wrzeciona, i prawie pełnozakresową(5×3) skrzynkę posuwów, i posuw poprzeczny. search.php?author_id=19147&t=102307&sr=posts
https://www.hafen.pl/tokarka-stolowa-profi-600-g
ale cena jest niestety wysoka.. (nawiasem, porównaj jej wagę do wagi podobnej wielkoś си токарки из пункта 1)
Taka tokarka jak z Twojego linku z bezpośrednim napędem wrzeciona mimo jednostopniowej przekładni pasowej przy napędzie 600W/DC nadaje się w zasadzie do bardzo drobnych robot, modelarskich, itp, z powodu jak w p.1
(wiem co mówię, bo mialem 700 -tkę z 1000W silnikiem DC, который przerobiłem falownik i silnik 3f, co jeszcze nie było do konca zadowalające).
I Poza regulacją obrotów ta proponowana tokarka nic więcej nie posiada, ani nawrotnicy, ani choćby najprostszej (ABC) skrzynki posuwów, że o poprzecznym nie wspomnę.
tu masz polski odpowiednik
https://alle gro.pl/oferta/vevor-tokarka-do-metalu-600w-180x300mm-2500rpm-12003925074
Radziłbym Ci jednak zamiast niej, jeśli ma ona powiedzmy normalnie toczyć w stali, coś z przekładnią we wrzecienniku, jakiegoś klona NUTOOL-a, минимум 500-tkę, Tytana lub inną,
https://alle gro.pl/oferta/tokarka-metalu-stolowa-500mm-austria-tytan-pracy-11156987333
https: //alle gro.pl/oferta/tokarka-uniwersalna-do-metalu-500mm-550w-proma-11673892750
która pozwoli już zrobić co nieco, albo nawet jeśli masz miejsce i nieco większy budżet to 700-tkę która ma dużo większe możliwości,
https://alle gro.pl/oferta/tokarka-wars ztatowa-tytan-700-do-metalu -11082475887
https://www.cormak.pl/pl/srednica-tocze … n-700.html
https://alle gro.pl/oferta/tokarka-do-metalu-tytan-750-265×750- 0-75kw-230v-12191708510)
На тим форуме написана тема “o wyższości.
