Конус Морзе: размеры, ГОСТ, таблица

Конус Морзе: размеры, ГОСТ, таблица

• Статьи

• Обновлено 10 октября 2020 г.

Для закрепления инструмента на станках в машиностроении широко применяются хвостовики и оправки конической формы, называемой конусом Морзе. Эта простая и, в то же время, надежная конструкция позволяет быстро и максимально точно закрепить инструмент в патроне станка.

История создания

Появления такой конструкции, а так же происхождение самого названия до сих пор покрыто множеством тайн. Достоверно известно, что в 1863 году американский инженер Стивен Морзе зарегистрировал патент на изобретение спирального сверла, такого, которое известно нам и по сей день. До этого для изготовления сверла, скручивали заостренный плоский профиль.

В описании, запатентованного Стивеном Морзе спирально м сверле, нет никаких упоминаний об особой форме хвостовика, но по какой-то причине Бюро стандартов США внесло коническую форму в национальные стандарты. Считается, что изобретатель, запатентовав новую конструкцию сверла, направил опытные образцы в Бюро патентов, где была замечена и по достоинству оценена эта особенность.

Впоследствии была создана компания по производству, получившая его имя и занимавшаяся изготовлением инструмента для машиностроения. К концу 19 века компания серьезно расширилась и стала одним из ведущих производителей инструмента того времени. Произведенный ей продукт поставлялся во многие страны мира, в том числе и в Россию. За время ее существования было запатентовано еще несколько изобретений, но, ни одно из них не было связано с коническим исполнением хвостовиков инструмента. Так же есть сведения, что через какое-то время после основания сам изобретатель по неизвестным причинам покинул компанию, при этом его имя в названии сохранилось.

Так же известно еще несколько изобретателей с фамилией Морзе, живших в США в то время. И, возможно, автором этого изобретения является кто-то из них, но никакой информации, подтверждающей эту версию, нет. Поэтому официальным изобретателем конической формы хвостовика инструмента считается именно Стивен Эмброуз Морзе.

Особенности конструкции и основные типы конусов Морзе

Есть версия, что коническая конструкция появилась в результате постепенной эволюции токарного, фрезерного и сверлильного инструмента в результате изучения влияния износа инструмента на его характеристики и качество выпускаемых деталей. Было замечено, что в процессе работы инструмент с цилиндрическим хвостовиком изнашивался и начинал проворачиваться в кулачках, возникали биения и отклонения инструмента.

Наиболее оптимальной формой, позволяющей с максимальной точностью закрепить инструмент в станке, обеспечить быструю смену инструмента без отклонений, а так же обеспечить подачу СОЖ (смазочно-охлаждающей жидкости) к рабочей части инструмента является конус.

В процессе развития технологий машиностроения появился так называемый метрический конус, который отличается от своих предшественников постоянной конусностью и угловыми размерами. Его конусность составляет 1:20, уклон – 1°51’56”, а угол – 1°51’51”, тогда как до этого конусность была переменной и варьировалась от 1:19,002 до 1:20,047.

Согласно классификации, принятой в ГОСТах СССР конусы Морзе принято разделять на малые, большие и общего применения.

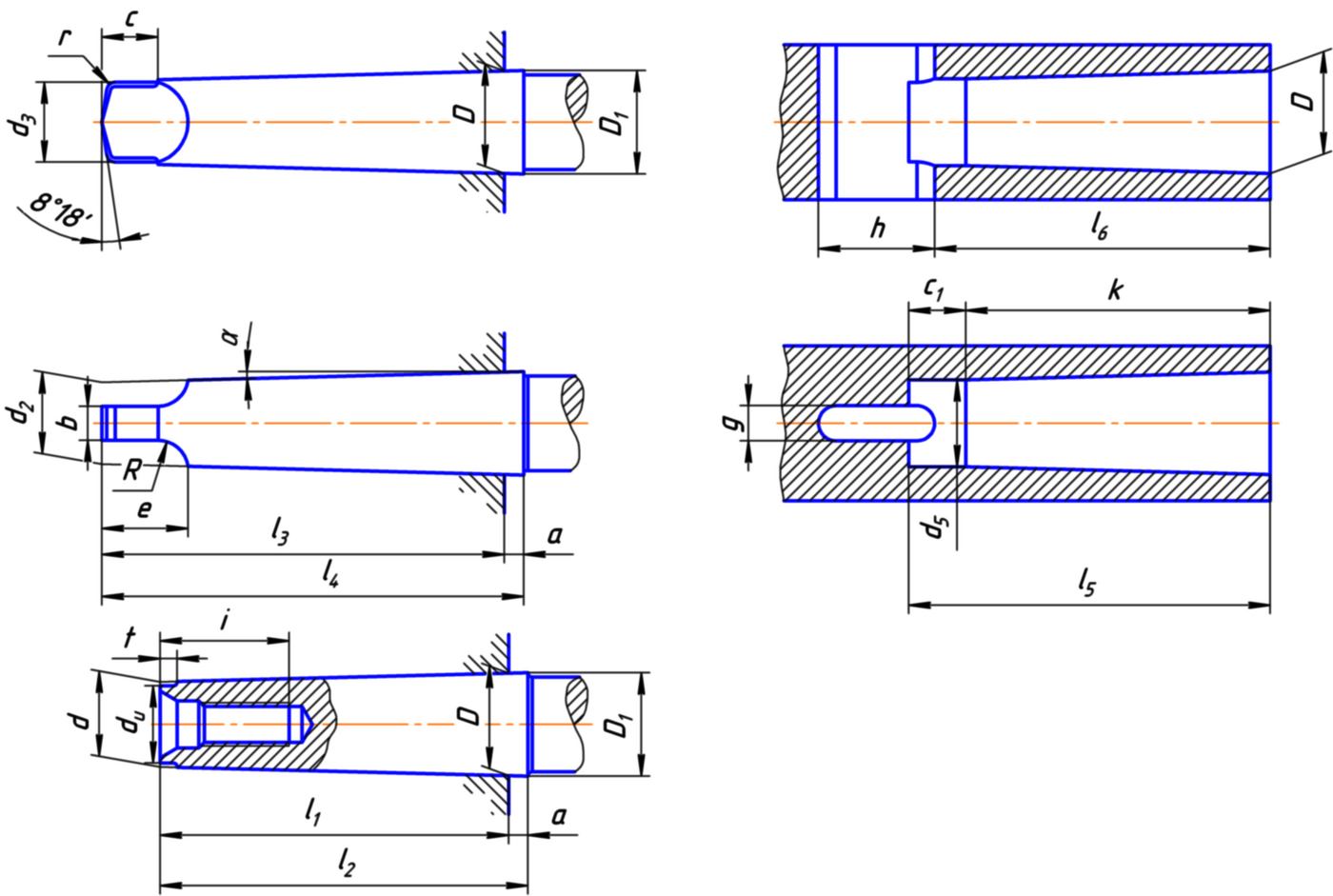

Исходя из особенностей конструкции, на сегодняшний день различают три типа конусов Морзе:

1. Гладкий;
2. С резьбой;
3. С лапкой.





Выпадение инструмента из шпинделя предотвращается самой конической формой хвостовика и отверстия в шпинделе или оправке. Дополнительно крепление хвостовика с лапкой в шпинделе происходит за счет вхождения лапки в специальный паз, резьбового – за счет резьбы в торце хвостовика.

Так же изготавливают инструмент с дополнительными пазами и отверстиями для подведения СОЖ. Это наиболее актуально для современных станков с ЧПУ.

Преимущества конуса Морзе

Кроме возможности быстрой смены инструмента и прочного закрепления его в станке, избегая смещения, а соответственно и перенастройки станка конус Морзе дает еще ряд преимуществ.

Во-первых, применение конуса Морзе привело к значительному уменьшения размеров хвостовика инструмента без потери надежности его закрепления в станке.

Во-вторых – придает дополнительный упор по оси крепления при меньшей длине инструмента по сравнению с цилиндрическим хвостовиком.

В-третьих – существенно снижает вероятность заклинивания инструмента в шпинделе.

Системы обозначения конусов Морзе

В России и странах ближнего зарубежья до сих пор принято классифицировать все виды конусов Морзе согласно советским ГОСТам. В них указаны основные параметры (конусность, длина, диаметры наружного и внутреннего конусов) для каждого вида конусов Морзе.

Даже сейчас, когда во всем мире производство инструмента регламентируется международными стандартами ISO и DIN, обозначения ГОСТ обозначения в нашей стране не потеряли свою актуальность. Более того, старые ГОСТы постоянно дорабатываются и совершенствуются.

На данный момент основным документом, регламентирующим обозначения и размеры конусов Морзе является ГОСТ 25557-2006 «Конусы инструментальные. Основные размеры», заменивший устаревший ГОСТ 25557-82. Ниже приведены примеры обозначения конусов Морзе из данного ГОСТ.

Так же существуют госты на отдельные виды инструмента, в которых применена эта конструктивная особенность. Например, ниже приведена таблица обозначений оправок с конусом Морзе для сверлильных патронов (ГОСТ 2682-86).

В соответствие с современными международными стандартами конусы Морзе подразделяются на 8 видов, обозначаемых маркировкой МТ и цифрами от 0 до 7 (например: МТ3), в Германии принята маркировка МК

Укороченные конусы Морзе

В процессе развития станкостроения появились станки, в которых размеры патронов под инструмент оказались меньше длины стандартных конусов Морзе, что создавало большие проблемы с подбором инструмента и установкой его в станок. Для таких станков был разработан отдельный вид укороченных конусов Морзе.





Главной особенностью таких конусов является то, что при сохраненном большем диаметре и конусности, длина хвостовика была уменьшена. При этом, укороченные конусы, благодаря сохранению своей формы, ни в чем не уступают стандартным. Они позволяют так же надежно закреплять инструмент и так же быстро производить его замену.

Ниже приведены основные размеры укороченных конусов Морзе:

Наименование конуса	N конуса Морзе	D, мм	D1, мм	d1, мм	amax, мм	L, мм	M	l1, мм
B7	0	7,067	7,2	6,5	3,0	11,0	—
B10	1	10,094	10,3	9,4	3,5	14,5	—
B12		12,065	12,2	11,1		18,5	М6	16,0
B16	2	15,733	16,0	14,5	5,0	24,0	—
B18		17,780	18,0	16,2		32,0	М10	24,0
B22	3	21,793	22,0	19,8		40,5	—
B24		23,825	24,1	21,3		50,5	М12	28,0
B32	4	31,267	31,6	28,6	6,5	51,0	М16	32,0
B45	5	44,399	44,7	41,0		64,5	М20	40,0

Появление такой конструкции хвостовика, как конус Морзе, не было грандиозным прорывом в машиностроении. Оно стало следующей ступенью в эволюционном развитии производства. Конус Морзе заслуженно занимает важную нишу в истории машиностроения, и по сей день, коническая форма хвостовика является ярким примером простого, но надежного конструкторского решения.

Оцените статью:

Рейтинг: 0/5 – 0 голосов

Ещё статьи по теме:

Корпус сверла Карнаш со сменными головками прямая канавка хвостовик Конус Морзе, 64-76/5×722.3 мм (артикул

Артикул: 221040046360640

Код товара: 221040046360640-333

Описание

Свёрла со сменными головками (перовые сборные сверла) от Karnasch являются одной из главных новинок. Это высокоэффективный инструмент для получения точных отверстий с превосходной производительностью, созданный заменить традиционные инструменты с низкой производительностью и неудобным использованием.
Свёрла со сменными головками состоят из двух частей — корпуса и сменной головки.
Корпус сверла поставляется без сменных головок, в комплектацию входят 2 винта для фиксации сменной головки и ключ TORX.

Сверло неподвижно, заготовка вращается. Напр., токарные станки. Для литых материалов версия с прямой канавкой является предпочтительной, независимо от того, что будет вращаться – сверло или заготовка.
Для станков без радиальной/аксиальной подачи СОЖ, кольцо для подачи СОЖ может быть установлено на корпусе.

• Параметры
• Модификации
• Описание
• Документация

Размер

64-76/5×722.3 мм

Стандарт

ISO 296 тип BEK

Канавка

прямая

Макс диапазон диаметров твердосплавных головок, мм

64-88

Рекомен. диапазон диаметров твердосплавных головок, мм

64-76

Максимальная глубина сверления, мм

463.6

Длина корпуса сверла с твердосплавной головкой, мм

579.4

Длина корпуса сверла, мм

508

Общая длина, мм

722.3

Тип хвостовика

Конус Морзе

Конус Морзе

5

Резьбовое отверстие для подвода СОЖ

1/2

Производитель

KARNASCH

Страна бренда

Германия

Страна производства

Германия

8″>

ПРЕИМУЩЕСТВА: Благодаря всего лишь 14 корпусам свёрл можно сверлить отверстия в диапазоне от Ø 9,5 до Ø 114 мм. Подвод СОЖ непосредственно в зону резания обеспечивает превосходное удаление стружки и хорошее охлаждение при сверлении глубоких отверстий. Высокая точность соединения между сменной головкой и корпусом сверла обеспечивает точную фиксацию и легкость замены головки. Сменные головки изготавливаются из порошковой стали и твёрдого сплава и оснащаются различными износостойкими покрытиями. Это значительно увеличивает срок службы инструмента и скорость сверления по сравнению с обычными спиральными сверлами. Легкозаменяемые сменные головки наиболее удобны в использовании. Нет необходимости отрываться от работы для переточки сверла. Новый тип режущей кромки XR значительно уменьшает нагрузки при сверлении. Сменные головки имеют стружколом, который улучшает стабильность сверления и обеспечивает правильное формирование стружки.

СВЁРЛА СО СМЕННЫМИ ТВЁРДОСПЛАВНЫМИ ГОЛОВКАМИ — ЭТО ИДЕАЛЬНЫЙ ИНСТРУМЕНТ ДЛЯ ПОЛУЧЕНИЯ ТОЧНЫХ ОТВЕРСТИЙ С ВЫСОКИМ КАЧЕСТВОМ ОБРАБАТЫВАЕМОЙ ПОВЕРХНОСТИ, КОТОРЫЕ ПОДХОДЯТ ДЛЯ ВСЕХ СОВРЕМЕННЫХ СТАНКОВ С ЧПУ, ТАКИХ КАК: Вертикально-сверлильные станки с ЧПУ. Обрабатывающие центры с ЧПУ. Токарные станки с ЧПУ. Многоцелевые станки. Предпочтительно применение твёрдосплавных сменных головок.

СВЁРЛА СО СМЕННЫМИ ГОЛОВКАМИ ИЗ ПОРОШКОВОЙ СТАЛИ — ЭТО ИДЕАЛЬНЫЙ ИНСТРУМЕНТ, КОТОРЫЙ ПОДХОДИТ ДЛЯ ВСЕХ ТИПОВ УНИВЕРСАЛЬНЫХ СВЕРЛИЛЬНЫХ СТАНКОВ, ТАКИХ КАК: Радиально-сверлильные станки. Вертикально-сверлильные станки. Токарные универсальные станки. Фрезерные универсальные станки. Предпочтительно применение сменных головок из порошковой стали.

Быстрый заказ

Назад

Этот сайт использует cookie-файлы и другие технологии для улучшения его работы. Продолжая работу с сайтом, Вы разрешаете использование cookie-файлов. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.

Хорошо

Как определить и определить размер конуса Морзе

Конус станка закрепляет держатели инструментов или режущие инструменты в шпинделе. Конический хвостовик конической формы входит в гнездо с внутренней резьбой того же размера MT. Посмотрите это видео и узнайте, как определить размер конуса Морзе вашего станка, самого популярного типа конуса, который можно найти на большинстве машин. Подпишитесь на наш канал YouTube, чтобы посмотреть больше видео с инструкциями, подобных этому.





Что такое конус Морзе?

Конус Морзе (сокращенно MT) представляет собой конический шпиндель или хвостовик, обычно используемый на токарных станках, сверлильных станках и другом промышленном оборудовании для установки держателей инструментов или инструментов, включая центры, цанговые патроны, цанговые патроны и сверлильные патроны. Конусы Морзе на передней бабке вашего токарного станка имеют полый корпус, предназначенный для установки на оправку с наружным концом.



Какие инструменты мне потребуются для измерения конуса Морзе?

Большой диаметр, малый диаметр или длину конуса Морзе проще всего измерить с помощью штангенциркуля с круговой шкалой или цифрового штангенциркуля. Чтобы посмотреть видео о том, как читать штангенциркуль, нажмите здесь. Длину конуса также можно измерить рулеткой. Чтобы измерить конусность конуса Морзе на дюйм (конус/дюйм), вы можете использовать штангенциркуль (цифровой штангенциркуль, рекомендуемый для этого метода) и 1-2-3 блока на любой плоской гладкой поверхности. После того, как вы поместили хвостовик конуса Морзе между блоками 1-2-3, которые находятся в положении 1 дюйм (на плоской гладкой поверхности, как показано в видео), при этом губки суппорта плотно прижаты к 1-2 -3 блока и сомкните его с конусом, обнулите штангенциркуль. Измените положение блоков 1-2-3 с 1″ на 2″ и измерьте конусность (опять же, когда губки штангенциркуля плотно прижаты к 1-2-3 блоков) и запишите размеры хвостовика конуса в этом положении. Обратитесь к столбцу диаграммы «Конусность/дюйм» и найдите ближайшее значение «Конусность на дюйм» к только что полученному измерению. Чтобы узнать больше о способах использования 1-2- 3 блока, посмотрите наше видео «Как использовать блоки 1-2-3» здесь.0005



Как определить размер конуса Морзе?

При определении размера конуса Морзе (MT) передней бабки вашего станка (если он имеет MT), задней бабки или шпинделя у вас есть несколько вариантов. Вы можете измерить диаметр хвостовика существующего центра, который вам подходит. Если у вас нет существующего центра или привода для измерения, вы можете измерить отверстие шпинделя с конусом Морзе. Большинство токарных станков используют конус Морзе одного размера в передней бабке и конус Морзе другого размера для задней бабки, поэтому будьте внимательны и проверьте оба, чтобы определить правильный размер конуса Морзе и соответствующие принадлежности для вашего токарного станка. Из-за сужения хвостовика измерение диаметра хвостовика будет варьироваться при использовании штангенциркуля в зависимости от того, где вы измеряете хвостовик.

Вариант 1: Измерьте существующий центр, который подходит для

У вас уже есть центр или аксессуар, который подходит для вашей машины, и вы хотите быть уверены, что заказываете правильный размер конуса Морзе? Просто измерьте большой диаметр, малый диаметр или длину конуса Морзе, чтобы найти соответствующий размер MT, используя приведенную ниже таблицу.

Вариант 2. Измерьте диаметр отверстия шпинделя

С помощью штангенциркуля измерьте внутренний диаметр отверстия полой втулки с конусом Морзе (отверстия) в шпинделе и найдите соответствующий размер MT, используя приведенную ниже таблицу.

ПРИМЕЧАНИЕ. Чтобы определить размер конуса Морзе вашего станка, вам достаточно измерить один размер по таблице ниже. Хотя измерение диаметра большого конца конуса является наиболее распространенной практикой, при желании вы можете измерить диаметр или длину малого конца. Ваши измерения могут быть неточными, но они должны быть достаточно близки к размеру, чтобы правильный размер конуса был очевиден. Например, если показание диаметра большого конца составляет 0,698 дюйма, округлите «в большую сторону» до 0,700 дюйма и определите, что конус имеет размер № 2 .



Таблица размеров конуса Морзе

Прокрутите этот блог до конца, чтобы найти ссылку на бесплатно загружаемую, легко распечатываемую таблицу размеров конуса в формате PDF, в которой указаны наиболее популярные конусы и их размеры. См. непосредственно ниже размеры конуса Морзе.

См. приведенную ниже таблицу размеров конуса, чтобы определить размер конуса Морзе для вашего станка:

Конус	Диаметр большого конца	Диаметр малого конца.	Длина	Конус/дюйм	Угол от центра
#0	0,356″	0,252 дюйма	2,00″	.0521	1,4908°
#1	0,475 дюйма	0,369 дюйма	2,13 дюйма	. 0499	1,4287°
#2	0,700″	0,572 дюйма	2,56 дюйма	.0500	1.4307°
#3	0,938 дюйма	0,778 дюйма	3,19 дюйма	.0502	1,4377°
#4	1,231 дюйма	1,020″	4,06 дюйма	.0519	1,4876°
#4-1/2	1.500″	1,266″	4,50 дюйма	.0520	1,4894°
#5	1,748″	1,475″	5,19 дюйма	.0526	1,5073°
#6	2,494″	2,116″	7,25 дюйма	.0521	1,4933°
#7	3,270 дюйма	2,750 дюйма	10,00″	.0520	1,4894°

У вас есть дополнительные вопросы о том, как определить конусность вашего станка? Свяжитесь с нашей технической командой по телефону 800. 234.9985, по электронной почте [email protected] или отправьте онлайн-запрос в службу технической поддержки здесь.



---

Загрузите и распечатайте бесплатную таблицу размеров конуса

Загрузите и распечатайте нашу таблицу размеров конуса в формате pdf, которая поможет вам всегда правильно определять конусность вашего станка! Наша всеобъемлющая таблица включает краткий перечень самых популярных типов конусов, включая хвостовик BT, хвостовик CAT, конус Jacobs, конус Морзе, хвостовик NMTB и хвостовик R8.
