Мощные ручные рычажные лебедки: Тест самых популярных ручных лебедок — журнал За рулем

ТОП—7. Лучшие электрические и ручные рычажные лебедки. Рейтинг 2020!

Автор Анатолий Воронцов На чтение 8 мин. Просмотров 2k. Опубликовано 06.09.2020 Обновлено 06.09.2020

Всем привет. Сегодня я подготовил для вас рейтинг семи лучших электрических и ручных рычажных лебёдок 2020 года. Все известно, что лебёдка — это незаменимый помощник автомобилиста на бездорожье, а также она необходима при строительстве или ремонте, когда требуется поднять, удержать или переместить груз. Я выбрал для вас только качественные модели, которые действительно заслуживают вашего внимания. Критериями оценивания тяговых механизмов в рейтинге стали технические характеристики, а также экспертные заключения и отзывы интернет-аудитории.

Содержание

1. MATRIX 52225
2. Зубр 43105-4
3. Camac 325
4. КВТ ЛР-30
5. Stayer 4310
6. EURO-LIFT KCD 00019836
7. TOR QSS4TB2 112424

MATRIX 52225

• Тип — рычажная ручная
• Длина троса (м) — 2,8
• Рабочая тяга (кг) — 4000
• Подъёмная тяга (кг) — 1600
• Диаметр троса (мм) — 5
• Количество крюков — 3
• Комплектация — стальной трос
• Длина в упаковке (см) — 69
• Ширина в упаковке (см) — 13,3
• Вес лебёдки (кг) — 5,4

Открывает нашу сегодняшнюю подборку одна из самых лёгких в своём классе, но тяговитых лебёдок рычажного ручного типа MATRIX 52225. Весит лебёдка 5,4 кг, рассчитана она на подъёмную тягу до 1,6 тонны и на рабочее усилие до 4 тонн. Устройство может работать в горизонтальных и вертикальных направлениях. Несомненным преимуществом данной модели является двойное храповое колесо, усиливающее прочность конструкции, и блок для усиления нагрузки. Усиленная рама и качественные детали обеспечат длительный срок эксплуатации. Это — отличная лебёдка для подъёмных, такелажных, погрузочно-разгрузочных работ. Пользователи отмечают, что преимуществами модели являются: надёжность, простота в эксплуатации, компактность и лёгкий вес. К недостаткам относят относительно короткий трос, длина которого менее 3 метров, но этот момент обусловлен конструкцией лебёдки.

Этот тяговый агрегат считается одним из лучших в среднем ценовом сегменте, а в потребительских рейтингах он находится на высоких позициях. Модель станет хорошим выбором для выполнения работ в вертикальной, горизонтальной и наклонной плоскости.

Зубр 43105-4

• Тип — рычажная ручная
• Длина троса (м) — 3
• Рабочая тяга (кг) — 4000
• Материал троса — сталь
• Диаметр троса (мм) — 5
• Количество крюков — 3
• Длина в упаковке (см) — 68,5
• Ширина в упаковке (см) — 10,5
• Вес лебёдки (кг) — 6,39

Следующая модель нашего рейтинга — рычажная лебёдка с ручным приводом отечественного производителя Зубр 43105-4. Эта лебёдка также станет незаменимым помощником для поднятия или перемещения многотонного груза. Три крюка данной модели, изготовленные из углеродистой закалённой стали, надёжно фиксируют вес, а прочная металлическая рама способна выдержать усилие в 4 тонны. Безопасность во время разматывания или наматывания троса обеспечивает специальный переключатель. Цельнокованный двойной храповик гарантирует хорошую тягу даже при максимальной нагрузке. Данный агрегат поможет вытянуть транспортное средство с оптимального расстояния, или же закрепиться за дерево при самоэвакуации, при условии, что дерево не находится слишком далеко от автомобиля.

Хочется отметить, что покупатели доверяют данному отечественному бренду и ценят его за долговечность механизмов и бюджетную цену. Многим покупателям нравится анатомическая рукоятка, обеспечивающая удобный хват. Устройство имеет среднюю стоимость, но по факту замечательно показывает себя во всех аспектах эксплуатации. В данном случае имеется оптимальное сотношение цены и качества.

Camac 325

• Тип — электрическая
• Мощность (кВт) — 1,47
• Опора — пол/потолок
• Материал троса — сталь
• Диаметр троса (мм) — 5
• Грузоподъёмность (т) — 0,325
• Длина (м) — 1,06
• Ширина (м) — 0,4
• Высота (м) — 0,64
• Вес лебёдки (кг) — 60

Следующая позиция нашего рейтинга — это уже мощная электрическая лебёдка типа малогабаритного крана с опорой типа «пол/потолок». Агрегат Camac 325 предназначен для перемещения в вертикальной и горизонтальной плоскости груза весом до 325 кг. Он способен поднять груз на высоту 60 м. Главной особенностью лебёдки является увеличенное тяговое усилие — 325 кг. Лебёдку такого типа используют на строительных площадках при отделочных, ремонтных, погрузочно-разгрузочных работах, в горнодобывающей промышленности и на производствах. Лебёдка Camac 325 построена на базе однофазного двигателя, который оснащён защитой от перегрузки и перегрева. Основные рабочие узлы находятся в корпусе из высокопрочного металла. Отличительной особенностью агрегата является система самоторможения двигателя, которая при внезапном отключении электроэнергии блокирует барабан с тросом, исключая падение и самопроизвольное опускание груза. В конструкции предусмотрен датчик автоматической остановки в верхней точке подъема, предотвращающий повреждение груза при его подъёме, а также датчик перегруза, блокирующий мотор при превышении максимального веса груза в 325 кг. Помимо этого лебёдка оснащена трехкнопочным низковольтным пультом управления.

Покупатели отмечают, что данная лебёдка удобна тем, что может устанавливаться распорной стойке пол-потолок, на треноге, в оконном проёме или же на свободной поверхности. Более того, её можно ставить на открытом воздухе или в помещениях с повышенной влажностью. Разумеется, этот строительный кран имеет высокую стоимость, но это оправдывется мощью, надёжностью модели и качеством европейской сборки.

КВТ ЛР-30

• Тип — рычажная ручная
• Длина троса (м) — 3,2
• Рабочая тяга (кг) — 3000
• Материал троса — сталь
• Высота подъёма с блоком (м) — 1,6
• Диаметр троса (мм) — 7,8
• Количество крюков — 3
• Длина в упаковке (см) — 65,7
• Ширина в упаковке (см) — 13,2
• Вес лебёдки (кг) — 6,2

Ещё один тяговый механизм, который попал в подборку, это ручная лебёдка КВТ ЛР-30 с фрикционно-храповым механизмом, который оснащён переключателем. Эта механическая лебёдка китайского производства имеет простую надёжную конструкцию, гарантирующую совершать тяговые усилия до 3 тонн. В агрегат встроен стальной трос, имеющий увеличенную длину в 7,8 метров. В основном данная модель применяется для натяжения опотоволоконных кабелей и самонесущих изолированных проводов, придания им стреловидности, а также помогает переставить СИП с монтажного ролика на анкерные и поддерживающие зажимы.

Пользователи давно хвалят эту лебёдку за высокое качество комплектующих, повышенную гибкость троса, эргономику и универсальность применения. Нареканий от пользователей этой модели — практически нет.

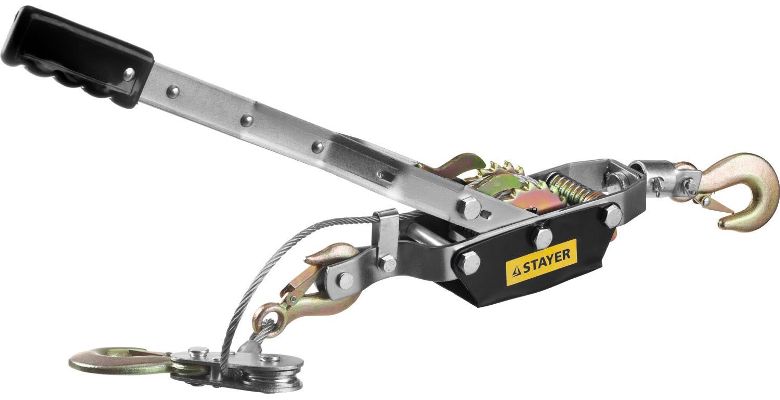

Stayer 4310

• Тип — рычажная ручная
• Длина троса (м) — 3
• Рабочая тяга (кг) — 2000
• Диаметр троса (мм) — 5
• Количество крюков — 3
• Комплектация — стальной трос
• Длина в упаковке (см) — 59
• Ширина в упаковке (см) — 10
• Вес лебёдки (кг) — 3,32

Продолжает нашу подборку механическая лебедка Stayer 4310, имеющая отличные характеристики. Её надёжный храповый механизм и крюки из закалённой углеродистой стали гарантируют совершение тягового усилия до 2 тонн. Эргономичная пластиковая рукоятка облегчает хват. Такое устройство пригодится в работе на дороге, будет полезно в строительных и ремонтных манипуляциях. В работе дополнительно может потребоваться буксировочная лента, поскольку в устройство встроен стальной 3-х метровый трос, и иногда его не хватает, чтобы зацепить авто с точкой опоры. А в остальном, пользователями высоко оцениваются рабочие характеристики этой лебёдки, её ценят за универсальность и многофункциональность. А авторитетный производитель гарантирует высококачественную работу и длительность эксплуатации Stayer 4310 и предоставляет официальную гарантию на 6 месяцев.

Добавлю, что эта бюджетная модель станет правильным выбором для проведения работ с небольшими грузами. На Stayer 4310 стоит обратить внимание тем, кто не желает переплачивать деньги за лишние характеристики тягового усилия.

EURO-LIFT KCD 00019836

• Тип — электрическая
• Мощность (кВт) — 5
• Скорость навивки (м/мин) — 10
• Материал троса — сталь
• Диаметр троса (мм) — 3
• Высотра подъёма (м) — 12
• Грузоподъёмность (т) — 0,125
• Грузоподъёмность через блок (т) — 0,250
• Размеры в упаковке (см) — 46*36*16
• Вес лебёдки (кг) — 10,05

Ещё одна достойная модель подъёмного оборудования, по версии нашего рейтинга, это — электрическая стационарная лебёдка EURO-LIFT KCD 00019836. Это тяговое оборудование призвано существенно облегчить работу на строительной площадке, поднимая грузы весом до 125 кг, а с применением блока — грузы до 250 кг. Для управления предусмотрен пульт на достаточно длинном проводе, это облегчает использование устройства. Для завершения вращения барабана в модели предусмотрен электромагнитный тормоз. На фоне аналогов в среднем ценовом сегменте, этот агрегат выделяется проверенной временем износостойкостью, он не выходит из строя в условиях пониженной температуры, не боится грязи.

Потребители оценили эксплуатационные качества этой лебёдки и считают эту модель одной из лучших по соотношению качества, функционала и стоимости.

TOR QSS4TB2 112424

• Тип — рычажная ручная
• Длина троса (м) — 2,4
• Рабочая тяга (кг) — 4000
• Подъёмная тяга (кг) — 2000
• Диаметр троса (мм) — 5,6
• Количество крюков — 3
• Комплектация — стальной трос
• Размеры в упаковке (см) — 70*29*21
• Вес лебёдки (кг) — 4,5

И завершает топовую подборку ручная рычажная лебёдка TOR QSS4TB2 112424. Лёгкая и компактная, она способна перемещать грузы массой до 4 тонн в горизонтальной плоскости. Подходит на все случаи — для буксирования легкового автомобиля, подъёма и перемещения груза в строительно-монтажных работах. Конструкция приводится в действие при помощи рычага. Храповый механизм выполнен из прочного качественного сплава, а трос из стали защищён от скручивания и разрывов. Диаметр троса в 5,6 мм обеспечивает подъем, перемещение и удержание груза весом до 2 т. Узлы креплений также изготовлены из закалённой стали, что значительно повышает эффективность эксплуатации и долговечность службы модели. Это заявляет производитель и даёт гарантию на изделие на 12 месяцев.

По моему мнению, это действительно хороший и недорогой вариант, обладающий высоким качеством. Покупатели выделяют надёжность и универсальность этой лебёдки, но отмечают, что при работе с ней необходимо прикладывать немалые физические усилия. Наша редакция рекомендует эту лебёдку владельцам автомобилей средних габаритов, использующихся в условиях бездорожья.

Эта лебёдка была последней в сегодняшнем обзоре. Ваше мнение и собственный опыт использования лебёдок пишите, пожалуйста, в комментариях. Мне будет очень интересно почитать их.

электрические, рычажные, ручные, автомобильные, для мастерских и стройки, на УАЗ, Ниву, внедорожник — Топ 2021-2022 года по отзывам пользователей

7

Физические возможности человека ограничены. Мы можем поднять и переложить трехкилограммовый кирпич с одного места на другое, но вот трехсоткилограммовый валун мы даже не сдвинем с места. А если это необходимо сделать, и под рукой нет автокрана или трактора? Задача, на первый взгляд, кажется невыполнимой. Но это вполне реально сделать с помощью механических или электрических устройств, усиливающих в десятки раз наши физические возможности.

Именно для этого была изобретена лебедка. Шестеренчатый редуктор преобразует посредственные возможности мышц наших рук в огромное тяговое усилие в несколько тонн на выходе.

Чем выше передаточное число механизма, тем больший вес мы сможем осилить без посторонней помощи. Широкое распространение лебедка получила как средство для эвакуации застрявшего автотранспорта. Их можно возить с собой или устанавливать на бампере автомобиля, но самое главное, что это устройство всегда выручит в трудную минуту.

Мы составили список лучших лебедок, основываясь на экспертных оценках специалистов и отзывах реальных покупателей. Наши рекомендации помогут вам сделать выбор, оптимальный требованиям и желаниям. На мировом рынке техники много конкурентов, но мы отобрали лучших производителей и рекомендуем обратить на них особое внимание:

1. Matrix
2. DENZEL
3. STAYER
4. TUNDRA

Категории

Электрические Рычажные (Ручные) На УАЗ Автомобильные Барабанные На Ниву Для внедорожников Для мастерских Для стройки

1	Matrix 52225	4 200 р.
2	STAYER 4310-2	2 100 р.
3	DENZEL TF-250 52011	9 300 р.
4	DENZEL LB-4000 (52026)	54 100 р.
5	Denzel LB-2000	32 600 р.
6	TUNDRA 12/24V 2500 lb	11 900 р.
7	TUNDRA 1002764	2 600 р.

* Цены действительны на момент публикации и могут изменяться без предварительного уведомления.

Электрические

DENZEL TF-250 52011

Для мастерских / Для стройки / Электрические

* из отзывов пользователей

Подробнее о DENZEL TF-250 52011 (лебедка)

Минимальная цена:

Основные плюсы

• Стационарный электрический тельфер (лебедка) для подъема грузов до 250 кг на строительных площадках, производственных цехах или автомастерских без применения физической силы
• Электродвигатель мощностью 540 Вт с качественной медной обмоткой и питанием от сети переменного тока 220 В обеспечивает надежную работу модели
• Устройство позволяет поднимать грузы на высоту до 12 м со скоростью десять метров в минуту, что невозможно сделать при использовании ручных типов лебедок
• Для удобства эксплуатации предусмотрен проводной пульт дистанционного управления, что повышает безопасность и эффективность проведения работ
• Тельфер укомплектован набором специальных кронштейнов, облегчающих сборку и установку лебедки в подходящем для этого месте

Denzel LB-2000

Автомобильные / Для внедорожников / На Ниву / На УАЗ / Электрические

* из отзывов пользователей

Подробнее о Denzel LB-2000 (лебедка)

Минимальная цена:

Основные плюсы

• Самая эффективная автомобильная лебедка. Развивает усилие 2.2 тонны (5 тысяч фунтов) — достаточно для большинства легковых машин, квадроциклов, легких внедорожников
• Прочный трос длиной 24 м. Хватит выбраться из любой ямы или колдобины. Плотное плетение снижает вероятность запутывания или разрыва
• Потребляет ток 12 В. Возможно запитать от прикуривателя. Предусмотрен соответствующий адаптер
• Посадочная платформа для установки на бампере или на кузове машины
• Шнур дистанционного управления длиной три метра. Оператор может выбрать удобную позицию, доставая застрявший автомобиль

TUNDRA 12/24V 2500 lb

Автомобильные / На Ниву / Электрические

* из отзывов пользователей

Подробнее о TUNDRA 12/24V 2500 lb (лебедка)

Минимальная цена:

Основные плюсы

• Электрическая лебедка с тяговым усилием 1. 1 тонна (2500 фунтов). Подходит для вытаскивания застрявшего квадроцикла или мотоцикла с коляской
• Монтажная платформа для установки на бампере автомобиля. Предусмотрены отверстия под винты
• Прочный трос длиной 12 метров. Вполне достаточно, чтобы достать до застрявшей техники из безопасного места. Плотно сплетен, что снижает риск обрыва или запутывания
• Можно запитать от бортовой сети автомобиля 12 или 24 В, что расширяет возможности подключения
• Герметичный пластиковый кожух, защищающий электродвигатель. Лебедку можно использовать во время дождя

Показать все товары в категории «Электрические»

Рычажные (Ручные)

STAYER 4310-2

Рычажные (Ручные) / Для мастерских

* из отзывов пользователей

Подробнее о STAYER 4310-2 (лебедка)

Минимальная цена:

Основные плюсы

• Стационарная лебедка грузоподъемностью 1000 кг с возможной максимальной высотой подъема 3 м для перемещения грузов или вытягивания застрявших автомобилей
• Ручной рычажный механизм обеспечивает эффективное использование устройства при отсутствии источников электроэнергии
• Удобная пластмассовая рукоятка облегчает захват и позволяет комфортно использовать лебедку в любое время года, независимо от погодных условий
• Обладает большим тяговым усилием в две тонны и справится с вытягиванием практически любого легкового автомобиля, застрявшего на ровной местности или с уклоном до 15 градусов
• Усиленный стальной корпус и качественные комплектующие (трос, цепь) обеспечивают надежность использования лебедки и продолжительный срок службы

Показать все товары в категории «Рычажные (Ручные)»

На УАЗ

Matrix 52225

Для мастерских / Рычажные (Ручные) / Автомобильные / Для внедорожников / На Ниву / На УАЗ

* из отзывов пользователей

Подробнее о Matrix 52225 (лебедка)

Минимальная цена:

Основные плюсы

• Простая и удобная механическая автомобильная лебедка весом шесть килограмм для передвижения тяжелых предметов по горизонтальной или вертикальной плоскости
• Благодаря применению в конструкции устройства двойного храпового колеса повышается надежность и безопасность использования устройства
• Крепкий стальной трос диаметром пять миллиметров и длиной 2. 8 м обеспечивает подъем, удержание или перемещение груза весом до 1.6 т
• Передаточное число лебедки пятнадцать к одному позволяет легко достигнуть тягового усилия до четырех тон, используя только силу рук
• Лебедку можно применять в качестве подъемного механизма для ремонта автомобилей на СТО. Три штатных крюка надежно фиксируют груз (двигатель автомобиля, трансмиссия и т.п.) и повышают безопасность перемещения

Показать все товары в категории «На УАЗ»

Автомобильные

DENZEL LB-4000 (52026)

Автомобильные / Электрические / На Ниву / На УАЗ / Для внедорожников

* из отзывов пользователей

Подробнее о DENZEL LB-4000 (52026) (лебедка)

Минимальная цена:

Основные плюсы

• Односкоростная стационарная автомобильная лебедка с мощным электродвигателем 3700 Вт. Применяется для аварийной эвакуации застрявшего автотранспорта или сельхозтехники. С помощью лебедки можно легко перемещать и различные грузы с максимальной нагрузкой до 4500 кг
• Лебедка не зависит от наличия электросетей. Автономное питание осуществляется от аккумулятора, установленного на автомобиле. Для эффективного использования и предотвращения разряда батареи рекомендуется периодически запускать двигатель автомобиля
• Стальной трос диаметром 9.2 мм имеет достаточный запас прочности на разрыв и обеспечивает надежную передачу тягового усилия на застрявший автомобиль или сельхозтехнику
• Благодаря большой длине буксировочного троса (28 м) облегчается эвакуация застрявшего транспорта даже в труднодоступных местах или в случае невозможности приблизиться на необходимое расстояние из-за препятствий
• Проводной пульт ДУ повышает удобство использования лебедки. При желании можно управлять работой устройства из кабины

Показать все товары в категории «Автомобильные»

Барабанные

TUNDRA 1002764

Барабанные

* из отзывов пользователей

Подробнее о TUNDRA 1002764 (лебедка)

Минимальная цена:

Основные плюсы

• Недорогая барабанная лебедка с ручным приводом. Подходит, чтобы вытащить лодку из воды на берег, достать застрявший мотоцикл, квадроцикл или лодку на берег, а также поднять груз весом до 800 кг
• Не требует электропитания. Можно воспользоваться, когда не работает генератор и разрядился аккумулятор
• Простая конструкция, что снижает вероятность поломки
• Продуманная монтажная площадка. Несколько отверстий под крепежные винты
• Прочный тканевый ремень длиной шесть метров. Крюк с антикоррозионным покрытием. Корпус окрашен порошковой краской, которая прочно держится. Лебедка не боится высокой влажности. Можно использовать во время дождя

Показать все товары в категории «Барабанные»

Оцените статью

Всего голосов – 3, рейтинг – 3.7

Читайте также в рубрике «Авто»

Общие сведения о лебедках и подъемниках — Руководство по покупке Томаса

Лебедки и подъемники — это механические устройства, используемые для тяги, а также для подъема и опускания грузов. Они могут приводиться в действие вручную или с помощью пневматических, гидравлических или электрических двигателей. И лебедки, и подъемники полагаются на проволочный трос, кабель или цепь для соединения с их грузами. В лебедках иногда также используется волоконный канат, как и во многих морских приложениях. Грузоподъемность обоих обычно измеряется в тоннах.

В первую очередь подъемники работают с подвешенными грузами, в то время как лебедки тянут грузы по горизонтали или под наклоном до 30°, при этом вес по крайней мере частично поддерживается какими-либо другими средствами, кроме самой лебедки. Лебедки иногда называют «приманками» и «вытягивателями троса», но их функции аналогичны. Подъемники, поскольку они могут и обычно поднимают грузы над головой, требуют тормозов для удержания груза и проверки скорости опускания. Подъемники обычно требуют более высокого коэффициента безопасности из-за вероятности того, что грузы будут находиться над головой; лебедки также используются для подъема грузов, но они делают это с помощью шкивов, установленных сверху. Лебедки не устанавливаются над головой, как тали. Как подъемники, так и лебедки требуют осторожности при использовании, так как выход из строя любого из них может привести к высвобождению большой потенциальной энергии, которая может нанести травму окружающим.

Электрическая цепная таль видна с конца крюка, направленного вверх в сторону портала. Черный шнур крепится к кулону управления.

Изображение предоставлено: Евгений Курочкин/Shutterstock.com

Ручные лебедки и тали могут быть достаточно легкими, чтобы их можно было переносить. Приводить в действие лебедки и подъемники можно с помощью электродвигателей; или, для лучшего контроля скорости и работоспособности во взрывоопасных средах, пневматические двигатели; или, при наличии гидравлической энергии, компактные гидравлические двигатели. Устройства с ручным управлением обычно имеют форму рычагов, кривошипов или маховиков.

Подъемники часто подвешиваются на подвесных тележках, которые, в свою очередь, передвигаются по двутавровым путям. Лебедки можно устанавливать на палубах, грузовиках, стенах и т. д. Лебедки используются на судах, на железнодорожных станциях и в различных транспортных средствах, от эвакуаторов до мусоровозов.

Способность тянуть или поднимать грузы обусловлена ​​механическим преимуществом, обеспечиваемым червячной или зубчатой ​​передачей, и плечом момента, достигаемым путем намотки каната на барабан. Цепь обычно используется до определенной мощности, после чего обычно используется веревка. При покупке цепной тали важно заранее определить, какой длины должна быть цепь, поскольку ее нельзя легко удлинить путем добавления звеньев.

Специальные типы оборудования

Лебедки

Лебедки могут варьироваться от очень маленьких прицепов для лодок до очень больших лебедок для барж и буксиров, используемых для швартовки и буксировки. Типы лодочных прицепов обычно состоят из поворотного кривошипа, соединенного с барабаном через прямозубые шестерни с храповыми собачками. Храповой механизм можно отпустить, чтобы лебедка могла свободно вращаться при сталкивании лодки в воду. Та же базовая архитектура может быть расширена для производства лебедок с ручным приводом большей мощности. Иногда червячная передача заменяет цилиндрическую шестерню, чтобы исключить собачки. В больших размерах маховики часто заменяют кривошипы. Тормоза могут быть встроены в самые маленькие лебедки, чтобы исключить опасность свободного хода.

В лебедках обычно используется проволочный трос, хотя во многих морских лебедках для швартовки используется волоконный трос.

Изображение предоставлено: Druid007/Shutterstock.com

Лебедки могут приводиться в действие электрическим, пневматическим или гидравлическим приводом. Те же трансмиссии, что и на ручных лебедках, могут использоваться для привода барабана на моторизованных лебедках, также доступны несколько других стилей трансмиссии. К ним относятся планетарные и конические передачи. Иногда элементы трансмиссии комбинируются, например, цилиндрическая шестерня, приводящая в движение червяк, для снижения оборотов двигателя.

Основное различие между подъемом и буксировкой заключается в том, что теоретически будет делать груз, если веревка будет перерезана. Буксируемый груз останется на месте, а поднимаемый упадет. Определить нагрузку на трос при буксировке сложнее, чем при подъеме, потому что при подъеме нужно учитывать только вес поднимаемого груза. При буксировке необходимо учитывать трение, а также уклон, по которому поднимается груз. Колесные грузы, движущиеся по прямым рельсам, могут иметь линейную нагрузку только 1-2% от веса груза (и тележки). Но наклоны и кривые увеличивают нагрузку на линию, как и скольжение груза по неровной поверхности. Тензодатчики могут использоваться для определения фактических нагрузок на линию.

В лебедках используется почти исключительно стальной трос, в отличие от подъемников, где часто используется цепь. Единственными исключениями могут быть корабельные якорные лебедки, которые приводят звенья якорной цепи по карманным колесам так же, как работают цепные тали, лебедки с шпилями, которые часто используются с волоконным канатом, и небольшие ручные лебедки, в которых используется ремень. Таким образом, барабаны лебедки играют роль в спецификации оборудования. Последовательные слои веревки будут увеличивать скорость наматывания при уменьшении крутящего момента; максимальный крутящий момент будет приложен во время первого оборота барабана. В идеале количество слоев должно быть сведено к минимуму, но это может привести к увеличению ширины барабана, что представляет собой еще одну проблему. Чем шире барабан, тем больше угол девиации, определяемый как угол между центром барабана и крайним витком, где канат встречается с первым шкивом. Если этот угол большой, это может привести к чрезмерному напряжению веревки. Могут быть добавлены натяжные ролики, которые приводятся в движение тросом или отдельным механизмом для направления троса на барабан.

Диаметр барабана также важен. Диаметр барабана, по крайней мере, в 20 раз больше диаметра каната, рекомендуется для разумного срока службы каната, и в 45-60 раз больше диаметра каната для длительного срока службы каната. Барабаны обычно гладкие для легких условий эксплуатации, но имеют канавки для средних и тяжелых условий эксплуатации. Веревка может выдаваться сверху барабана или снизу. При использовании желобчатых барабанов расположение желобков должно быть противоположно свивке каната. В большинстве случаев будет использоваться канат правой свивки, поэтому любые нарезы должны быть левыми. Даже на барабанах без канавок точка крепления веревки важна, так как веревка должна натягиваться сама на себя, когда она наматывается, чтобы предотвратить зазоры между последовательными витками.

Лебедки без самоблокирующихся червячных приводов могут быть оснащены трансмиссионными тормозами. Также могут быть указаны внешние ленточные тормоза, воздействующие непосредственно на барабаны лебедки. Они могут приводиться в действие вручную или с пневматическим или гидравлическим приводом и могут обеспечивать большую удерживающую силу, чем трансмиссионный тормоз. Такие тормоза часто используются в морских приложениях.

Подъемники

Как и в случае с лебедками, подъемники сначала представляют собой простые ручные устройства для подъема легких грузов, а затем превращаются в мощные машины большой грузоподъемности. Подъемник часто включает в себя тормоз, который удерживает груз на месте и делает опускание груза более безопасным. Самый простой тормоз, так называемый самоактивирующийся тип Weston, использует вес груза, чтобы прижать фрикционную пластину или конусообразную поверхность к вращающемуся элементу, требуя, чтобы подъемник был реверсирован, чтобы преодолеть удерживающую силу тормоза. Некоторые конструкции достигают того же эффекта за счет передачи через червячную передачу, которая не может иметь обратный ход, но они, как правило, неэффективны.

Типичная электрическая канатная таль перемещается на тележке, установленной на балке, с прикрепленными гирляндами силовыми кабелями.

Изображение предоставлено Zatevahins/Shutterstock.com

Простейший из подъемников, иногда называемый цепным, использует два набора цепей, один для подъема и опускания груза, а другой для ручного вращения зубчатой ​​передачи, которая приводит в движение подъемную цепь. Карманные колеса служат звездочками для обоих комплектов цепей. Понижающий редуктор позволяет оператору подъемника поднимать значительные веса без напряжения. Такие подъемники могут быть подвешены к тележкам или настенным стрелам или даже к переносным подъемным устройствам, таким как моторные подъемники. Используются специальные цепи с контролируемыми допусками, чтобы звенья могли проскальзывать в карманах и выходить из них. Когда-то были популярны дифференциальные подъемники, но их вытеснили более эффективные конструкции.

Ту же общую идею можно легко механизировать, добавив электрический, пневматический или гидравлический двигатель. Из них электродвигатели, вероятно, представляют собой наиболее экономичное решение, если только не доступен источник сжатого воздуха. Кроме того, пневматические двигатели могут иметь несколько преимуществ:

• нет рабочего цикла, так как работающий пневматический двигатель омывается непрерывным потоком воздуха, в то время как электродвигатель может нуждаться в охлаждении между запусками
• пневматический двигатель не образует искр, что делает его искробезопасным для опасных зон, и
• пневматическим двигателем можно управлять с помощью простого троса, который проходит от земли к клапанам прямого и обратного хода на двигателе, расположенным выше, что устраняет необходимость в подвесном пульте управления.

Еще одним преимуществом пневматического двигателя является то, что при превышении мощности двигателя он просто остановится, не получив повреждений, и обеспечит своего рода защиту от перегрузок для всей подъемной системы. Пневматические двигатели также обеспечивают регулирование скорости за счет дросселирования клапана.

Электродвигатели для подъема грузов классифицируются как подъемные двигатели, и им присваиваются номинальные характеристики подъемного двигателя, основанные на продолжительности непрерывной работы, рабочем цикле и числе пусков в час. Время непрерывной работы определяет продолжительность времени, в течение которого подъемник может многократно поднимать, останавливать и опускать полную номинальную нагрузку без перегрева, и иногда его называют «кратковременной оценкой». Рабочий цикл и число пусков в час взаимосвязаны, и необходимо выяснить, сколько циклов подъема-остановки-опускания может быть выполнено за фиксированный интервал времени без перегрева двигателя. Руководящие органы, такие как ASME и ISO, классифицируют двигатели подъема по этим рейтингам, классы определяют типичные сценарии, в которых может работать двигатель подъема. Таким образом, двигатель класса ASME h4, например, будет пригоден для работы в обычном машинном/производственном цехе или на складе, где нагрузки и характеристики использования будут, как правило, случайными. С другой стороны, двигатель класса h5 ожидает более суровые нагрузки и использование.

Гидравлические двигатели обладают теми же преимуществами, что и пневматические двигатели, с дополнительным преимуществом большей компактности; они также разделяют аналогичное предостережение, что источник питания должен быть доступен. Как с гидравлическими, так и с пневматическими двигателями существует ограничение на то, как далеко от источника энергии может перемещаться подъемник, поскольку длина водопровода накладывает физические ограничения.

Правила

OSHA требуют использования удерживающего тормоза, который часто приводится в действие пружиной и приводится в действие для отключения во время работы подъемника. Тормоза работают от переменного или постоянного тока, при этом тормоза постоянного тока используются почти исключительно в подъемниках большей грузоподъемности. Тормоза требуют периодической проверки, чтобы убедиться, что воздушные зазоры соответствуют техническим требованиям, а фрикционные диски имеют достаточную толщину. Эксплуатация подъемника с неправильно отрегулированным тормозом приведет к его прокручиванию, создавая избыточное тепло, которое вредно для тормоза и двигателя подъемника. В дополнение к стояночному тормозу требуется управляющий тормоз, обеспечивающий контролируемое опускание груза. Некоторые тормоза погружены в масло в качестве охлаждающей среды. Это также можно сделать регенеративно через двигатель. Производители подъемников предоставляют подробные инструкции по проверке и обслуживанию своих тормозов.

Большая часть того, что относится к цепным тельферам, относится и к тросовым тельферам. Цепные тали обычно имеют максимальную нагрузку около 5 тонн, хотя стандартные цепные тали доступны для грузоподъемности до 25 тонн. Цепные тали работают без барабана, изнашиваются лучше, чем проволочный трос, и выдерживают больше нагрузок, но они шумнее и медленнее, чем канатные тали, и имеют ограничения по высоте подъема. Свыше 10 тонн выбор в значительной степени заключается в стальном канате. Цепные тали имеют преимущество перед канатными тельферами, когда речь идет о монтаже. Поскольку цепь проходит через подъемник в одной точке, сам подъемник может быть подвешен в одной точке. В канатных подъемниках используется катушка для приема и разматывания каната, и, поскольку центр усилия изменяется, эти подъемники требуют более сложных креплений. Этому можно противопоставить двойную запасовку.

Что касается монтажа самого подъемника, у пользователей есть несколько вариантов. Подъемники могут быть подвешены на один крюк или рым-болт или на тележку, которая приводится в движение вручную (толкается), с редуктором (приводится в действие ручной цепью) или с приводом от двигателя. Для приложений с низкой высотой подъемник часто является неотъемлемой частью тележки.

Элементы управления

Пневматическая цепная таль обеспечивает простейшее управление: тросы, идущие к клапанам на двигателе, обеспечивают движение вперед и назад, а механический тормоз обеспечивает удержание. Отсюда следующий вариант — сбросить подвеску, что является первым вариантом для электрических лебедок. Также доступны пульты дистанционного управления.

В большинстве электрических лебедок используется верхний концевой выключатель или датчик приближения для остановки движения в верхней точке хода, а во многих установках такой датчик имеется и для нижней части хода. Ограничители нагрузки устанавливаются для контроля тока двигателя, чтобы запретить подъем грузов сверх номинальной грузоподъемности системы. Работа с двумя скоростями доступна с многоконтактными схемами или может быть реализована с приводами с регулируемой скоростью, преимущество которых заключается в возможности адаптировать рампу ускорения между скоростями для минимизации раскачивания. Такие системы особенно полезны для моторизованных тележек. Некоторые производители предлагают системы толчкового и поплавкового управления, в которых поплавок позволяет подъемнику реагировать на давление вверх или вниз на сам груз, позволяя оператору подъемника направлять заготовку в нужное положение обеими руками.

Показана еще одна типовая электрическая таль с подвесным пультом управления.

Изображение предоставлено: Penka Todorova Vitkova/Shutterstock.com

Органы управления лебедкой часто расположены на самой лебедке, или они могут быть на привязных подвесках или управляться дистанционно. Лебедки, используемые при швартовке и подобных морских операциях, часто имеют гидравлический привод, чтобы обеспечить постоянное натяжение троса.

Блоки управления переносными подъемниками, используемыми во временных установках, доступны в виде подвижных блоков с возможностью работы с несколькими подъемниками.

Соображения и атрибуты

Грузоподъемность

Грузоподъемность — это вес, который может поддерживать подъемник, обычно указывается в тоннах. Подобно линейной нагрузке для лебедок, она учитывает не только прочность цепи или каната, но и мощность двигателя и т. д. Она определяется включением большого запаса прочности. Выберите емкость больше, чем ваш самый тяжелый груз.

Материал линии

Линейный материал — это среда, через которую будет прикладываться сила для подъема или вытягивания груза. Наиболее распространенными материалами для линий являются цепи и проволочные канаты или тросы. Для меньших/легких грузов можно использовать волокнистый канат, ремень или лямку. Для агрессивных сред доступны коррозионностойкие цепи.

Источник питания

Источник питания обеспечивает движение для подъема/опускания или тяги груза. Самые простые подъемники и лебедки приводятся в действие ручными цепями или рычагами. Подъемники / лебедки с электрическим приводом обычно используются для подъема тяжелых грузов. Пневматические и гидравлические двигатели используются во взрывоопасных средах.

Тип подвески

Простые модели лебедок можно подвешивать или устанавливать в стационарных местах, прикрепляя крюками или болтами к стационарным приспособлениям или подвижным стойкам. Другие модели прикреплены к подвесным тележкам, которые можно толкать или тянуть по рельсам, или могут использовать автономные моторизованные блоки.

Высота подъема

Подъем — это расстояние от самого высокого положения грузового крюка до самого нижнего положения грузового крюка. Сочетание запаса высоты и подъемной силы называется досягаемостью.

Высота над уровнем моря

Высота подъемника — это расстояние от рельса или ступени, на которых стоит подъемник, и крюка, прикрепленного к грузу. Точно так же для стационарных моделей это может быть измерено как расстояние от точки, в которой установлена ​​лебедка, и подъемного крюка. Перед выбором конкретного подъемника важно знать, как он будет подвешиваться или монтироваться, а также где он будет использоваться. Убедитесь, что подъемник может работать свободно и без препятствий.

Resources

General

Помимо организаций, которые спонсируют стандарты для подъемников и лебедок, таких как OSHA и ASME, следующие организации могут предоставить полезную информацию по различным аспектам их выбора и использования.

Домашняя страница Ассоциации погрузочно-разгрузочных работ.

http://www.mhi.org. Рычажные подъемники

ASME/ANSI B30.28-2015 Балансировочные устройства

29 CFR 1910.179 Мостовые и козловые краны

29 CFR 1926.554 Вертолеты, подъемники, лифты и конвейеры

Резюме

В этой статье представлены основные сведения о лебедках и подъемниках, их выборе, использовании и обслуживании в различных условиях. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники или просмотреть сведения о конкретных продуктах.

Прочие инструменты Артикул

• Хвостовики сверл
• Типы розеток
• Характеристики сверла
• История отвертки Робертсона
• Материалы для сверления
• Ударный гайковерт и ударный гайковерт — в чем разница
• Лучшие портативные ленточнопильные станки 2020 года
• Лучшие аккумуляторные ударные гайковерты 2020 года
• Ведущие производители инструментов и компании в США

Еще из раздела “Обработка материалов”

Вспомогательные лебедки Warn — портативные подъемные и тянущие инструменты

В Warn Industries вам лучше поверить, что тяжелая работа — наша основная ценность. То, что вы увидите на этих страницах, — это линейка трудосберегающих инструментов, которым суждено изменить то, как вы работаете. От универсального инновационного подъемного и тянущего инструмента PullzAll™ до инновационной бурильной лебедки, продукция WARN означает для вас одно: позволить одному человеку выполнять работу за двоих. Эти лебедки обеспечивают гибкость, скорость и грузоподъемность для решения ваших конкретных задач. Приведите свою нагрузку в движение и переходите к следующему проекту.

PULLZALL

885000 PullzAll с питанием от сети (120 В)

Переносной инструмент для подъема и вытягивания

Когда вы находитесь в магазине и у вас есть доступ к источнику питания, просто подключите PullzAll к розетке, и он поможет вам справиться с труд- интенсивные хлопоты. Переместить тяжелую технику. Поднимите блок двигателя. Поднимите груз точно на место, затем прибейте его, приварите, что угодно. Вы придумываете задачу, и PullzAll революционизирует объем работы, который может выполнить один человек.

• + Поднимает или тянет до 1000 фунтов. (454 кг)
• + Заменяет старомодные самосвалы и цепные блокираторы
• + Версия переменного тока идеальна для использования там, где есть электричество
• + Включает стальной трос длиной 15 футов (4,6 м), встроенный клюз и крюки для такелажа (спереди и сзади) )

885001 Сетевой PullzAll (120 В CSA)

885005 АККУМУЛЯТОРНЫЙ PULLZALL

Подъемный и тянущий инструмент с питанием от постоянного тока

Когда работа требует от вас удаленных мест, возьмите с собой механические мускулы портативного беспроводного PullzAll. От сложных задач, таких как вытягивание трубы до растягивания проволочного ограждения, вы можете рассчитывать на то, что PullzAll сделает работу быстро и без усилий. Поставляется с двумя батареями.

• + Поднимает или тянет до 1000 фунтов. (454 кг)
• + Беспроводная версия 24 В отлично подходит для использования в полевых условиях
• + Включает в себя два аккумуляторных блока (с зарядным устройством)
• + Включает в себя 15-футовый (4,6 м) стальной трос, встроенный клюз и такелажные крюки ( спереди и сзади)

БУРОВАЯ ЛЕБЕДКА

101575 Переносная лебедка с приводом от бура – грузоподъемность 750 фунтов – синтетический канат

101570 Портативная лебедка с приводом от бура – грузоподъемность 750 фунтов – стальной трос

Как превратить обычную ручную дрель в портативный универсальный тянущий инструмент? С прочной и простой в использовании лебедкой WARN Drill Winch. От перемещения тяжелого питомника до буксировки груза на прицепе — 500 фунтов. Буровая лебедка грузоподъемностью 227 кг или 750 фунтов (340 кг) выполняет сложные тяговые работы.

• + Легкий и портативный, с грузоподъемностью 500 фунтов. (227 кг) или 750 фунтов (340 кг) тяговое усилие на один трос
• + Приводится в действие стандартной переносной дрелью (не входит в комплект)
• + Муфта свободного хода делает монтаж быстрым и легким

ПРИЦЕПНАЯ ЛЕБЕДКА

99963 WARN 5000 DC

Тяжелый съемник для прицепов и обычных грузовых автомобилей

2 The Берите большие нагрузки, большие работы, за которые никто не хочет браться. Соедините 60 футов (18 м) троса с мощной трехступенчатой ​​планетарной зубчатой ​​передачей, и вы получите непревзойденный грузоподъемный механизм. Тянет до 5000 фунтов (2267 кг) без проблем.

• + Мощный двигатель постоянного тока с постоянными магнитами мощностью 1,9 л. с.
• + Прочный и надежный трехступенчатый планетарный редуктор
• + Динамическое и механическое торможение для отличного контроля и удерживающей способности
• + Проволочный трос 1/4″ x 60 футов (18,3 м)
• + 12 футов (3,7 м) троса на дистанционном управлении
• + Тяговое усилие до 5000 фунтов (2268 кг)
• + Гарантия: один год ограничена Строительная площадка

  Новый 4000 DC обладает мощным тяговым усилием, идеально подходит для погрузки тяжелых транспортных средств на прицеп или лебедки для больших грузов во время работы.Стальной канат длиной 43 фута (13 м) диаметром 7/16 дюйма, роликовый тросоукладчик и прочный пульт дистанционного управления, эта лебедка готова к работе.0003

  • + Тяговое усилие 4000 фунтов (1814 кг) позволяет перемещать различные тяжелые предметы
  • + Питание 12 В для портативности, идеально подходит для использования на прицепах или сцепных устройствах
  • + Выдающийся рабочий цикл, долговечность и надежность
  • + Мощный двигатель постоянного тока с постоянными магнитами мощностью 1,9 л. с. с выдающимся рабочим циклом
  • + 43 фута из 7/32 дюйма (13 м и 6 мм) троса с крюком и застежкой в комплекте)
  • + Удобный легкоподъемный рычаг сцепления
  • + Прочная и надежная трехступенчатая планетарная передача
  • + Динамическое и механическое торможение для отличного контроля и удерживающей способности
  • + Роликовый направляющий ролик

  92000 WARN 2000 DC

  Идеально подходит для использования на прицепах или сцепных устройствах

  3 9 но мощная универсальная лебедка WARN 2000 DC отлично подходит для самых разных задач, будь то погрузка автомобиля на прицеп или просто перемещение тяжелого груза на стройплощадке. С 2000 фунтов. Благодаря тяговому усилию, новому простому в использовании рычагу сцепления и проводному пульту дистанционного управления эта лебедка для легких условий эксплуатации обладает большими возможностями и ценностью.

  • + Грузоподъемность 2000 фунтов (907 кг) с достаточной мощностью для небольших работ
  • + Питание 12 В для портативности — идеально подходит для использования на прицепах или сцепных устройствах
  • + Выдающийся рабочий цикл, долговечность и функциональные возможности
  • + Мощный двигатель постоянного тока с постоянными магнитами мощностью 1,6 л. с. с выдающимся рабочим циклом
  • + 35 футов из 3/16 дюйма (10,7 м из 4,7 мм) троса с крюком и застежкой
  • в комплекте)
  • + Эргономичный многонаправленный рычаг сцепления
  • + Durable, differential planetary geartrain
  • + Dynamic braking for great control and holding power
  • + Hawse fairlead

  AC WINCH

  93000 WARN 3000 ACI

  A Plug-In Pulling Powerhouse

  With a 3,000 фунтов Тяговое усилие (1361 кг), асинхронный двигатель переменного тока TEFC для длительного рабочего цикла и 100 футов 5/16-дюймового троса, 3000 ACI — это именно то, что вам нужно, когда вам нужна лебедка с питанием от переменного тока для тяжелой тяги. Идеальная стационарная лебедка.

  85330 WARN 1500AC

  Дополнительные мускулы для работы в больших цехах

  WARN 1500AC выдерживает 1500 фунтов. (680 кг) тягового усилия с питанием от сети переменного тока.
