Мультиметр описание: Мультиметр – Как пользоваться, функционал, описание

Как пользоваться мультиметром: значения символов, функции, измерения

Что значат эти странные символы на передней панели мультиметра?

Многие пользователи не понимают большую часть символов, указанных на лицевой стороне мультиметра, другие сталкиваются с отсутствием знаний, используя лишь малую часть его потенциала. Мы сделали таблицу с основными обозначениями, которые вы можете встретить на современном измерительном приборе. Ее можно распечатать и держать под рукой.

Как пользоваться ? Отдельно скажем о том, что не вошло в таблицу.

1. Температура — в Цельсиях и Фаренгейтах (°С, °F). В комплектации должна идти термопара.

2. Включение/выключение. Большинство из них включается с помощью поворотного переключателя. В некоторых моделях есть отдельная кнопка ON/OFF. Не стоит забывать о функции авто отключения: если вы не используете инструмент в течение определенного промежутка времени, он выключается автоматически.

3. Min/Max – фиксация минимальных и максимальных значений. Есть более продвинутая функция Peak Min/Max – захватывает прерывистые или переходные значения.

4. Кнопка HOLD (удержание данных), нажав на нее, вы зафиксируете последние показания на экране устройства. AutoHOLD – захватывает измерение, подает звуковой сигнал и блокирует измерение на дисплее для последующего просмотра. Автоматически обновляется с новым стабильным показанием.

5. Кнопка регулировки яркости – переключает подсветку дисплея.

6. (i) info: отображает информацию о текущей функции или элементах на дисплее в момент нажатия кнопки.

7. Режим LoZ (используется импеданс с малым входным напряжением) для уменьшения помех при проверке целостности цепи.

8. RANGE – выбор диапазона измерений: переключается в ручной режим и циклически проходит через все диапазоны.

9. Разъемы для проверки транзисторов. Дорогостоящие модели такого разъема лишены. Вместо него в комплекте идет отдельный переходник.

10. True RMS – измерение среднеквадратических показаний. Данная функция поможет более точно узнать силу тока и напряжения, также присутствует в продвтнутых разновидностях токовых клещей, при отклонениях — синусоида.

11. Подключение к ПК, порт RS-232 – вывод всех показаний на компьютер, возможность создавать графики. Важно! Задумайтесь о приобретении USB переходника, так как далеко не во всех компьютерах остались данные разъемы.

12. У всех разновидностией разъемы для подключения щупов подписаны. Некоторые тестері предупреждают оператора о неправильном подключении звуковым или световым сигналом. Будьте внимательны! При неправильно подключении щупов может сгореть как предохранитель, так и сам прибор.

13. С помощью светового или звуковой сигнала бесконтактный индикатор напряжения поможет найти скрытую проводку.

Приобретая бюджетную модель, будьте готовы к покупке новых щупов, ведь китайский производитель на них всегда экономит. Защитный кожух убережет цифровой тестер от физических и механических повреждений. Внимательно подходите к дапазону величин измерений: всегда лучше брать с запасом.

Классификация мультиметров

Мультиметр настолько полезный инструмент, что любой человек, связанный с электромонтажными или какими-либо другими подобными работами, должен непременно его иметь. Он за секунды определит есть ли в сети напряжение, какой ток потребляется бытовым прибором, а также определит целостна ли цепь или в ней есть разрывы, и это еще не все его функции.

Существует два вида мультиметров: аналоговые и цифровые.

Аналоговые имеют шкалу и стрелку и появились намного раньше цифровых моделей. Поскольку стрелка не стоит на одном месте, а немного колеблется, то однозначно прибор будет выдавать некую погрешность. Положительным моментов в использовании таких приборов является то, что есть возможность отследить происходящие изменения по движущейся стрелке.

Цифровые мультиметры являются более современными и стали настолько популярнее аналоговых, что практически выжили их с рынка. У него не завышена стоимость, однако преимущества налицо: простота в обращении, удобство использования, минимум погрешности, больший функционал, а показатели выводятся на экран в цифровом выражении.

Принцип работы обоих видов не отличается.

Некоторые модели мультиметров работают автоматически. Для них нужно определить какой вид измерения нужно провести, а он сам поставит границы.

Еще одна разновидность мультиметров – те, которые возможно подсоединить к компьютеру, чтобы полученные при замерах данные можно было отправлять и корректировать.

Чтобы выбрать мультиметр для дома не нужно покупать самый дорогой и навороченный вариант. Средний по цене будет выдавать довольно точный результат замеров, например, серия DT и прочие. Чем больше последняя цифра, тем новее модель.

Профессионалы конечно же могут рассмотреть для себя другие варианты. Существуют специальные мультиметры, которые оснащены водонепроницаемым корпусом. Более того, можно рассмотреть варианты, на которых имеется защита от вибрации, либо каких-либо механических повреждений. Современные устройства имеют возможность записи данных и нанесения их на графики, а также передачи данных через смартфоны или планшеты. Они, несомненно, имеют стоимость выше, чем упрощенные, но для людей, нуждающихся в профессиональном оборудовании, будут незаменимы.

Конструкция и маркировка мультиметров

По конструкции мультиметры могут быть стационарными и переносными (носимыми).

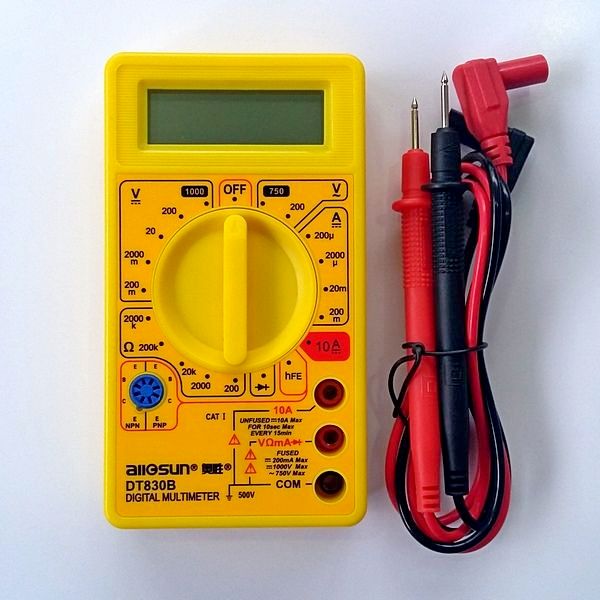

На картинках представлены образцы.
Стационарные модели подключены к сети постоянного или переменного тока, они используются в лабораториях, в сервисных центрах, а переносные имеют встроенный источник питания. При использовании мультиметров создаются целые измерительные комплексы, где мутиметр исполняет не только функции мультиметра, но и присутствует огромный дополнительный функционал с возможностью записи полученных показателей и их качествененой обработки.

Стандарнтый прибор состоит из следующих элементов:

1. Экран
2. Переключатель
3. Гнезда для измерительных щупов
4. Источник питания
5. Кнопка включения/выключения
6. Разъемы
7. Обозначения

Шкала обозначений играет основную роль, так как при неверно вытавленных параметрах могут произойти сбои, вплоть до отгорания предохранителей или выхода из строя целого прибора, либо просто замеры будут с большими погрешностями.

Шкала выглядит как окружность, разбитая на части, где на каждый сектор распределен свой параметр, между собой сектора разделены линиями. В комплекте имеются щупы, которые подключаются в гнезда на корпусе.

Пробежимся поверхностно по наименованиям и предназначениям гнезд:

• «СОМ» предназначено для черного щупа, при замере полярных детелей это важно.
• «10А» предназначено, чтобы замерить силу тока в 10А. Можно замерять и больше, но нужно следить за тем, чтобы не сжечь прибор. Если вдруг возле гнезда загорелась надпись «unfused», значит отсутсвует предохранитель. Мультиметр во время замеров подключать нужно последовательно.
• «MACX» предназначено для щупа при измерении токов до 0,2А.
• «VΩCX+» для подключения красного провода, служит для любых измерений, таких как проверка напряжения, сопротивления и т.д., кроме силы тока.
• «MAX 750» и красный треугольник говорят о пределе измерения напряжения, это число может быть другим.

Если пределы для измерения не известны, то нужно ставить на макисмальный показатель шкалы. К металлической части щупа прикасаться ни в коем случае нельзч, как минимум замеры будут с погрешностями, как максимум – поражения током не избежать.

Рассмотрим обозначения на мультиметре по секторам:

• «ACV» – изменение переменного напряжения
• «DCV» – постоянное напряжение
• «DCA» – постоянная сила тока
• «ACA» – переменный ток
• Значок «Ω» обозначает сопротивление

Также есть значки, обозначающие режим проверки диодов, звуковой сигнал, частоту, емкость и т.

д.

Основные возможности мультиметров

В этом разделе ознакомимся с тем как пользоваться мультиметром, с какой стороны к нему подойти и как вообще его включать.

Включение и выключение производится путем нажатия кнопки на передней панели, она обычно бывает красного цвета и подписала следующими буквами: «ВКЛ/ВЫКЛ» или «ON/OFF». Обязательно перед работой нужно проверить батареи, они должны показывать нужное напряжение.

После того, как прибор включен, нужно поставить ручку на нужный параметр – температура, сила тока, напряжение или прозвон. После этого устанавливаем максимальное значение. Если это будет сделано неверно, то при измерении напряжения появится значение 1, что в данном случае означает бесконечность. Если это не цифровой мультиметр, а стрелочный, то стрелка упрется в максимум. Если всё сделано по правилам, то после выставления максимального значения измеряемого параметра нужно щупами коснуться объекта.

Здесь нужно обратить внимание на правильность выбранного сегмента, в том случае, если значение ниже значения сегмента, который идет следом, тогда нужно ручку переключить на меньшее значение. При работе с аналоговым прибором все подобно указанному описанию, но в этом случае стрелка прибора будет реагировать почти незаметно.

Затем нужно снять показания, зафиксировать их, выключить прибор и извлечь щупы.

Для того, чтобы узнать, как измерить напряжение мультиметром или тестером распишем небольшой алгоритм, который пригодится и начинающим пользователям, и людям, которые уже немного знакомы с прибором.

Для начала нужно:

1. Установить предел измерений
2. Выбрать максимум от значения, указанного на источнике питания, это нужно для получение более точного значения
3. Подключаем тестер к источнику параллельно участку, где замеряем напряжение. В разъем «минуса» устанавливаем черный щуп и «минус» подводим к источнику. В разъем «VΩmA» красный щуп одним концом, другим – к «плюсу» аккумулятора.
4. После проведенных манипуляций на экране должны появиться цифры, показывающие напряжение источника питания.

Многие зачастую путают тестер с мультиметром, разница между ними заключается в том, что мультиметр более многофункциональный, с его помощью можно измерять множество параметров, а работа с тестером – это более простая процедура. Но если работа по пользованию мультиметром будет освоена, то эти навыки научат и как правильно пользоваться тестером. И хотя у него есть свои преимущества, основная его работа – измерять напряжение. В случае если на нем есть фазы, то прибор дополнительно может проверить цепь на ее целостность.

Для измерения переменного напряжения все происходит аналогично. Сначала выбирается тип, переключателем выставялются показатели, щупы размещаются в отверстиях гнезд, затем в сеть. Порядок подключения можно не соблюдать, поскольку «плюс» и «минус» здесь перепутать невозможно.

Кроме того, мультиметром можно измерять силу тока. Для этого красный щуп нужно установить в соответсвующее гнездо для измерения силы тока, значение зависит от предполагаемой величины, но сначала лучше использовать наибольшие значения, а затем переходить на меньшие, чтобы не испортитть прибор.

Следующая функция, доступная для этого чудо-прибора – это проверка диода. На шкале имеется такое изображение для цепей не больше 50 Ом. Исправный диод может прозваниваться только в одну сторону, неисправный – в две. Поэтому, когда при проверке в одном напрвлении появится значение, а в другом сработает зуммер, значит диод исправный.

Несколькими способами можно проверить емкость конденсатора. Один из которых – это тестирование с использованием стрелочного прибора: если есть пробой, то стрелка будет отклоняться и сразу возвращаться назад. Основной же способ заключается в том, чтобы соединить правильно «плюсы» и «минусы» мультиметра и полярного конденсатора. Если это правило применить неверно, то электролит вскипит с пробоем диэлектрика и произойдет взрыв. В данном случае роль диэлектрика играет бумага, а поскольку верх детали ослаблен, то взрыва как такового нет, а происходит лишь разрыв верха.

Если емкость конденсатора больше 0,25 мкФ, то для их проверки сначала разряжают элемент, переключают прибор на режим омметра, а затем щупами касаются ножек, учитывая полярность. Конденсатор заряжается в течение нескольких секунд, а затем происходит короткое замыкание на отметке 0. При единице – обрыв. Эти конденсаторы неисправны, их можно выбросить, в случае если единица появилась не сразу, то конденсатор в рабочем состоянии.

Если подключить термощуп (а такая возможность у прибора есть), то можно измерить температуру, рабочий диапазон составляет от 20 до 1000 градусов.

Режим прозвонки на мультиметре – очень востребованная функция. Название произошло от того, что при проверке появляется звук зуммера. Для этого переключатель ставим в режим прозвона и щупами проводим проверку цепи. Если появился звук, значит все в порядке и переходим на другой участок. Такой режим очень удобен при замерах пучков проводов, когда цель заключается в том, чтобы найти один неисправный провод.

Популярные модели мультиметров

Одним из самых популярных мультиметров, подходящих для дома – UNI-T UT890, он уже несколько лет занимает лидирующее положение на рынке. Любой домашний мастер будет счастлив иметь этот прибор.

• Достоинства: доступная цена, режим памяти, режим «прозвон».

Недалеко ушел от него прибор этой же марки Uni-T UT136, он продается и в магазинах, и в интернет-магазинах. Диапазон измерений может быть и ручной, и автоматический. Единственный его недостаток заключается в том, что качество работы понижается при низкой температуре.

• Достоинства: компактность, многофункциональность.

На почетном месте мультиметр UNI-T UT33D, он довольно прост, но очень компактный и свою работу знает, помещается в карман и мало весит. Имеется защита от перегрузки, безопасен. Чувствительность высокая, а погрешность минимальная. Подойдет как для новичка, так и для специалиста. Из недостатков – ограниченное число функций.

Ну и еще несколько моделей, достойных быть в числе лучших бренда UNI-T UT70A, UT55, UT139C, UT71E

Опубликовано: 2017-06-19 Обновлено: 2021-10-18

Автор: Магазин Electronoff

Что такое мультиметр

Мультиметр – это универсальный прибор для измерений. Измерений напряжения, тока, сопротивления, а так же проверки провода на обрыв.

Для каждого из этих измерений можно использовать специальные измерительные инструменты, такие как: омметр, амперметр, вольтметр. Для измерения напряжения применяют вольтметр, амперметром измеряют силу тока, омметр используется для измерения сопротивления, однако универсальным прибором для измерений напряжения, тока и сопротивления является  мультиметр.

Таким образом, омметр + амперметр + вольтметр = мультиметр.

Существуют два основных типа мультиметров: аналоговый и цифровой.

В аналоговом мультиметре результаты измерений считывают по движению стрелки (как на часах) относительно измерительной шкалы, на которую нанесены значения: напряжения, тока, сопротивления. На многих, особенно китайских, аналоговых мультиметрах шкала реализована не очень удобно и измерение может доставлять некоторые проблемы. Популярность аналоговых мультиметров объясняется их доступностью и ценой, а основным недостатком является значительная погрешность в результатах измерений. В аналоговых мультиметрах для более точной подстройки имеется специальный построечный резистор, при помощи манипуляций которым можно добиться немного большей точности. Тем не менее, в случаях когда требуются более точные результаты измерений, приоритетно использование цифрового мультиметра. К тому же, аналоговые мультиметры практически повсеместно сняты с производства.

Главный отличием  цифрового мультиметра от аналогового является то, что результаты измерения отображаются на специальном экране (светодиодном или жидкокристаллическом). Цифровые мультиметры обладают более высокой точностью измерений и отличаются простотой использования, так как нет необходимости разбираться во всех тонкостях градуирования измерительной шкалы, в отличие от стрелочных, аналоговых приборов. Новые мультиметры с графическим дисплеем имеют возможность отображения формы сигнала, таким образом, их даже можно отнести к простейшим осциллографам. Т.е. мультиметр как бы вбирает в себя свойства все большего числа приборов. Кроме того, некоторые мультиметры обладают возможностью работы под управлением компьютера, передавая на него результаты измерений для дальнейшей обработки (портативные, как правило, через интерфейс RS-232, а настольные — по GPIB).

Итак, что должен иметь каждый мультиметр. Любой мультиметр имеет от двух до четырех гнезд (на старых российских еще больше) и два вывода, черный и красный. Черный вывод является общим (масса). Красный называется потенциальным выводом и применяется для измерений. Гнездо для общего вывода помечается как com или просто (-) т. е. минус, а сам вывод на конце может иметь так называемый “крокодильчик”, для того, чтобы при измерениях можно было зацепить его за массу электронной схемы. Красный вывод вставляется в гнездо которое помечается символами сопротивления или вольт (ft, V или +). При этом, если количество гнезд более двух, то остальные обычно предназначены для красного вывода для измерения тока и помечаются как A (ампер), mA (миллиампер), 10A или 20A соответственно.

Переключатель мультиметра используется для выбора одного из нескольких пределов для измерений. Например:

 Постоянного(DCV) и переменного(ACV) напряжения: 10В, 50В, 250В, 1000В.

Тока (mA): 0. 5мА, 50мА, 500мА.

Сопротивления (Ω): X1K, X100, X10, что означает умножение на определенное значение, в цифровых мультиметрах обычно указывается стандартно: 200Ом, 2кОм, 20кОм, 200кОм, 2МОм.

На цифровых мультиметрах пределов измерений обычно больше, к тому же к ним часто добавляются дополнительные функции, такие, как частотометр, проверка переходов транзисторов, звуковой “прозвон” диодов, измерение емкости конденсаторов и, даже, датчик температуры.

ТД «Автоматика» предлагает только качественные приборы измерения, поэтому на условиях дилерства мы готовы предложить мультиметры иностранных производителей-лидеров, таких как FLUKE (США) и SONEL (Польша).

Что такое мультиметр и где его можно использовать?

Мультиметр — это электрический измерительный прибор, который используется для измерения нескольких электрических свойств, таких как ток, напряжение, сопротивление и частота.

В зависимости от того, насколько совершенен мультиметр, вы также можете проводить тесты непрерывности, тесты диодов и измерения температуры. Некоторые продвинутые мультиметры даже имеют инфракрасные термометры для измерения температуры на расстоянии.

Давайте рассмотрим различные типы доступных мультиметров, как они работают и что с ними можно делать.

Как работают мультиметры?

Мультиметр — это устройство, объединяющее несколько цепей в одну. Мультиметр, измеряющий ток, напряжение и сопротивление, одновременно выполняет функции амперметра, вольтметра и омметра. Простой поворот круглой ручки в верхней части мультиметра переключит его из режима измерения напряжения в режим измерения тока и т.д.

Мультиметром можно измерять отдельно постоянное и переменное напряжение, ток тоже. Следовательно, одного блока будет достаточно для измерения тока в бытовых розетках (AC) и автомобильных аккумуляторах (DC).

СВЯЗАННО: Как проверить напряжение с помощью мультиметра

Для проверки любого параметра подключите тестовые щупы к разъемам мультиметра, а другие концы присоедините к проверяемой цепи. Прежде чем что-либо проверять, убедитесь, что круглая ручка мультиметра направлена ​​на правильный параметр.

После измерения параметра мультиметр будет отображать свои выходные данные как аналоговые или цифровые показания в зависимости от того, какой тип мультиметра вы используете.

Если вы никогда раньше не пользовались мультиметром, сначала ознакомьтесь с символами мультиметра. Они являются стандартными и будут точно такими же на любом мультиметре любой марки.

Типы мультиметров

В зависимости от отображения на выходе мультиметры подразделяются на два типа: цифровые мультиметры и аналоговые мультиметры. Давайте кратко обсудим каждый.

1. Аналоговые мультиметры: Как следует из названия, аналоговые мультиметры — это устаревшие приборы, отображающие измеренное значение с помощью стрелки на аналоговой шкале.
2. Цифровые мультиметры: Цифровые мультиметры преобразуют аналоговый вход в цифровой и отображают измеренное значение в цифровом виде.

С помощью цифровых мультиметров легче снимать быстрые показания. Кроме того, данные измерения цифровым мультиметром более точны, чем аналоговыми. Поэтому вам следует использовать цифровой мультиметр, если вы только начинаете.

Опции цифрового мультиметра

С цифровым мультиметром у вас есть еще два варианта: вы можете выбрать портативный мультиметр или настольный мультиметр большего размера. Кроме того, вам нужно решить, должен ли мультиметр автоматически выбирать диапазон или нет.

• Мультиметры с автоматическим выбором диапазона: Современные мультиметры обычно имеют автоматический выбор диапазона, что означает, что они могут автоматически переключать свои диапазоны в зависимости от измеряемого значения.
• Мультиметры с ручным диапазоном: С ними вам придется самостоятельно настраивать диапазон в соответствии с тем, что вы измеряете. Это снижает точность и увеличивает нагрузку.

Токоизмерительные клещи

Для проверки небольших цепей отлично подойдет стандартный портативный или настольный мультиметр. Однако, если ток через ваши приборы достаточно высок, чтобы его можно было измерить с помощью мультиметра, лучше всего использовать токоизмерительные клещи.

Обнаружение магнитного поля вокруг одного провода позволяет токоизмерительным клещам выполнять правильные измерения. На самом деле, провода под напряжением также можно проверить с помощью токоизмерительных клещей. Токоизмерительные клещи отличаются от мультиметра тем, что между цепью и мультиметром нет прямой связи.

Применение мультиметров

Изображение предоставлено: Pixabay

Вот краткий обзор различных применений мультиметров.

1. Автомобильная инспекция: Автомобильный сервис – одно из основных применений мультиметров. С помощью мультиметра вы можете измерить заряд батареи, проверить ее крышку на наличие утечек, проверить генератор и проверить автомобильный гудок или любую другую электрическую цепь в вашей системе. Многие высококачественные устройства, такие как Power Probe IV, способны тестировать топливные форсунки, драйверы PCM/ECM и отслеживать сигналы. Это незаменимый гаджет для автомехаников.
2. Бытовое применение: Мультиметр должен быть в каждом доме. Это устройство упрощает проверку неисправных розеток, проверку непрерывности, проверку бытовой техники и проверку остальных цепей в доме. Несмотря на то, что ни один бренд не разрабатывает мультиметры специально для домашнего использования, подойдет любой мультиметр, способный измерять основные параметры.
3. Промышленное применение: Мультиметры могут использоваться во множестве промышленных приложений. Несколько инженерных задач требуют использования мультиметров, таких как измерение температуры приборов, проведение тестов непрерывности, оценка протекания тока или анализ цепей с помощью инфракрасного изображения. Некоторые современные мультиметры даже способны передавать данные в режиме реального времени по беспроводной сети.
4. Области применения в домашних условиях: Любители электронных проектов, занимающихся своими руками, также широко используют мультиметры. Мультиметр облегчает им проведение экспериментов дома. Базовые мультиметры больше всего подходят для применения в проектах «сделай сам», так как не требуется высококлассное тестирование. В результате они относительно дешевы по сравнению с другими приложениями.

СВЯЗАННЫЕ С: Фантастические проекты DIY, сделанные из старых телефонов

Советы по безопасности при использовании мультиметра

Изображение предоставлено: Pixabay

Вот несколько советов, которым вы должны следовать при использовании мультиметра:

1. Всегда выбирайте правильный расходомер для работы.
2. Держите мультиметр за изолированные рукоятки.
3. Избегайте источников измерения, которые находятся за пределами диапазона вашего измерителя.
4. При использовании мультиметра с ручным управлением тщательно отрегулируйте диапазон.
5. Всегда надевайте защитные перчатки.
6. Не используйте мультиметр, если перегорел предохранитель.
7. Проверьте рейтинг CAT вашего мультиметра.
8. Осмотрите мультиметр и его датчики физически.
9. Регулярно калибруйте измеритель.
10. Никогда не используйте мультиметр на открытых цепях.
11. Избегайте тестирования цепей во влажной среде.
12. Храните мультиметр в защитном футляре.

Внутренняя безопасность мультиметра: Мультиметры известных марок обычно включают предохранители, которые защищают их внутренние цепи, когда ток превышает их максимальную мощность. Эти предохранители перегорают при сильном скачке тока. Вместо покупки нового мультиметра вам нужно будет только заменить предохранитель.

Мультиметр Стоимость

Цена мультиметра

варьируется от 50 до тысяч долларов. Итак, перед покупкой мультиметра следует четко определить, каковы ваши потребности, и сделать для них правильный выбор.

Для базовых домашних испытаний или школьных экспериментов будет достаточно менее дорогого мультиметра. Напротив, если вам нужно протестировать высококачественные приборы HVAC или провести промышленные проверки, вам придется приобрести более дорогой мультиметр.

Даже в последнем случае покупка мультиметра не требует больших затрат, поскольку вы можете приобрести полностью усовершенствованный мультиметр менее чем за 1000 долларов.

Возьмите в руки мультиметр

Мультиметр является отличным инструментом для обнаружения электрических неисправностей и относительно безопасен в использовании. Через несколько дней вы сможете с ним ознакомиться. Однако будьте осторожны, чтобы не стать беспечным. Всегда рассматривайте возможность получения профессиональной консультации, где это необходимо.

При выполнении творческих и простых проектов своими руками сделайте мультиметр своим лучшим другом.

Введение в измерительный прибор: что такое мультиметр?

По Джиджи 2 года назад

Мультиметр — это измерительный прибор, практически незаменимый в электронике. Не можете понять, что пошло не так в вашей схеме? Не волнуйтесь! Мультиметр выполнит эту работу и поможет вам устранить эту проблему.

Прежде чем мы начнем изучать мультиметры сегодня, вот некоторые основные понятия, которые вы должны знать, прежде чем мы сможем это сделать:

• Напряжение: разница заряда между двумя точками.
• Ток: Поток электрических зарядов.
• Сопротивление: Мера сопротивления протеканию тока.

Если вам понадобится какой-либо обзор этих концепций, загляните в эти блоги!

• Что происходит в электрической цепи: напряжение и ток
• Базовая электроника: переменный ток (переменный ток) и постоянный ток (постоянный ток)

Отложив это в сторону, теперь мы можем перейти к тому, что будет рассмотрено в этой теме:

• Обзор мультиметра
• Как измерять напряжение, ток и сопротивление?
• Рекомендации для мультиметра
• Проекты с мультиметром

---

Обзор мультиметра

Что такое мультиметр?

Мультиметр известен как мультитестер или ВОМ (вольт-омный миллиамперметр). Это универсальный электронный измерительный прибор, сочетающий в себе несколько измерительных функций. Таким образом, он сможет устранять проблемы с вашей схемой или электронными конструкциями!

Существует два типа мультиметров, но обычный мультиметр способен измерять напряжение, ток и сопротивление. Мы рассмотрим более подробно в последней части этого руководства.

Типичный мультиметр в настоящее время выглядит следующим образом:

Типы мультиметров

Хотя в наши дни мы в основном используем цифровые мультиметры, как я кратко упоминал ранее, существует два типа мультиметров:

• Аналоговый
• Цифровой

Давайте расскажите о разрешении в мультиметрах, прежде чем указывать их различия: разрешение мультиметра – это наименьшая часть шкалы, которая может быть показана и зависит от масштаба.

Аналоговый мультиметр

Аналоговые мультиметры более чувствительны к изменениям, чем цифровые мультиметры, поэтому они могут давать более точные показания. Однако из-за того, что он настолько чувствителен, это затрудняет его чтение и приводит к задержкам.

Типовой аналоговый мультиметр

Цифровой мультиметр

Разрешение мультиметра часто определяется числом разрешенных и отображаемых десятичных разрядов. Некоторые цифровые мультиметры умеют настраивать и свое разрешение!

Компоненты цифрового мультиметра

Мультиметр состоит из 3 основных частей:

• Дисплей: здесь отображаются измерения
• Ручка выбора: позволяет выбрать, что измерять

Ref: Random Nerd Tutorial

Он также должен поставляться с зондами, и обратите внимание, что цвет не имеет значения!

Ref: Random Nerd Tutorials

---

Как измерить напряжение, ток и сопротивление?

Непрерывность

Прежде чем мы приступим к измерениям, важно знать, как проверить целостность цепи. Непрерывность позволяет обнаруживать ошибки и устранять неполадки в цепи.

Для этого поверните ручку на этот символ:

Ref: Random Nerd Tutorials

Это позволит очень малому току течь без сопротивления. Затем вы можете приступить к касанию двух щупов вместе. Если ваша цепь подключена, вы должны услышать непрерывный звук. Если нет, то это знак для устранения неполадок!

Примечание. Эта опция есть не у всех мультиметров, но у большинства мультиметров она должна быть.

Измерение напряжения

Все, что вам нужно сделать, это подключить щупы и настроить необходимое напряжение. Ниже приведен пример измерения напряжения батареи:

Ref: Circuit Digest

Примечание: красный щуп должен быть подключен к положительной клемме, сделайте то же самое с черными щупами. Если нет, вы получите отрицательное чтение.

Измерение тока

Чтобы измерить ток, вам нужно подключить щупы в противоположность тому, что вы сделали для измерения напряжения. Это связано с тем, что ток следует измерять последовательно. Таким образом, это будет выглядеть примерно так:

Ref: Circuit Digest

Измерение сопротивления

Ваши щупы должны располагаться так, как если бы вы измеряли ток, просто поверните ручку до символа сопротивления. Все, что вам нужно сделать, это выбрать необходимое напряжение. Он должен выглядеть так:

Ref: Circuit Digest

Примечание: Никогда не пытайтесь измерять сопротивление в цепи с резисторами, так как показания будут неточными.

---

Рекомендации для мультиметра

Теперь, когда мы знаем, как работает мультиметр, я буду рекомендовать 2 мультиметра, которые мы предлагаем в Seeed, и, надеюсь, вы найдете тот, который сможет удовлетворить ваши потребности!

Цифровой измеритель емкости (34,90 долл. США)

Наш цифровой измеритель емкости (34,90 долл. США) отличается высокой точностью измерения и широким диапазоном измерений, что делает его долговечным и высоконадежным. Мультиметр компактный, карманный и легкий! Хотя это самый простой мультиметр из рекомендуемых, он определенно удовлетворит любого новичка, который ищет удобный мультиметр!

Что включено:

• Цифровой мультиметр
• Пара кабелей зонда
• Измерительный разъем
• Black Bag

Функции:

• Engence-Friendly MultiMeter
• • Engence-Friendly MultiMeter
  • • Engence-Friendly MultiMeter
    • • Engence-Friendly MultiMeter MultiMeter
      • . : Индикация низкого заряда батареи, быстрое взятие проб
        • Портативный и карманный

        DT71 Mini Digital Smart Tweezers – измеритель LCR/ESR, мультиметр, тестер SMD со встроенным генератором микросигналов (

        59,00 $ )

        Миниатюрный цифровой пинцет — это инструмент для многофункциональных измерений с измерением полного дифференциального входа. Таким образом, это идеально подходит для тех, кто хочет что-то более функциональное, чем обычный мультиметр!

        Что включено:

        • DT71 Controller
        • 2 x Советы Tweezer
        • Тестовые рычаги
        • Кабель данных
        • Корпус
        • Пинцеты все в одном! Они бывают раздельными, комбинируемыми и взаимозаменяемыми.
        • Для работы слегка коснитесь верхней части контроллера! Включает интеллектуальные функции, такие как автоматическая идентификация и автоматическое отключение.
        • Различные типы измерения: сопротивление, напряжение, индуктивность, диод и т. д.
        • Двойные встроенные перезаряжаемые литиевые батареи = время работы до 10 часов. Но для полной зарядки требуется всего 2 часа!
        • Встроенный миниатюрный генератор сигналов формы волны: выводит сигналы формы волны и помогает отлаживать, а также обеспечивать техническое обслуживание сложных электронных систем.
        • Автоматическая идентификация SMD и быстрое распознавание различных компонентов.
        • Портативный и компактный по размеру (поставляется в держателе!)
        • Оснащен OLED-дисплеем на поворотном на 360° контроллере, обеспечивает видимость под любым углом и интеллектуальное управление левой и правой рукой.

        ---

        Использование мультиметра в проектах

        Картофельная батарея

        Ref: Science Buddies

        Хотите сделать батарею своими руками? Вот забавный проект, который вы можете попробовать зажечь лампочку, используя фрукты или овощи!

        Что вам понадобится:

        • 3 картофеля (или фрукты!)
        • 3X медные и цинк -электроды
        • 6x Clips Alligator
        • 3X LED LED
        • Digital Multimeter
        • Piezoelectric
        .
