Как Намотать Тороидальный Трансформатор :: Электротехническое оборудование

Как Намотать Тороидальный Трансформатор

Среди радиолюбителей большой популярностью пользуются тороидальные трансформаторы, как наименее габаритные и массивные. Но каждому радиолюбителю доставляет немало хлопот их намотка. Кто-то использует для этого челноки, кто-то отдает сердечники для намотки специалистам, я же обхожусь простым приспособлением в виде обода колеса от велосипеда.

Способ прост и не требует больших затрат, но позволяет за пару вечеров без особых проблем намотать силовой трансформатор для “хорошего” усилителя. Для начала подготовьте тороидальный сердечник к намотке. Для этого его обматывают одним – двумя слоями киперной ленты и покрыв лаком или в крайнем случае клеем “Момент”, просушивают. Таким же образом нужно делать изоляцию между обмотками. Вместо киперной ленты можно применить фторопластовую ленту или в крайнем случае – изоленту на матерчатой основе. Поливинилхлоридную изоленту применять не следует, так как она легко плавится даже при небольшой температуре.

Основу приспособления составляет обычный обод от велосипедного колеса. Обод разрезается поперек и продевается в подготовленный к намотке тороидальный сердечник. После этого разрезанная часть обода аккуратно соединяется полоской металла и двумя винтами. Для поддержки обода в стену вбивается 🙂 металлический штырь, таким образом, чтобы обод проходил точно посредине тороидального сердечника.

Приспособление готово и можно рассчитать количество провода, необходимое для намотки обмотки. Прикиньте периметр одного витка первичной обмотки. Для этого можно использовать отрезок провода, которым обхватывают сердечник и затем измеряют его длину. Умножьте получившуюся длину на количество витков первичной обмотки и на коэффициент “запаса” 1, 1 – 1, 3. Вы получите длину провода, необходимого для намотки первичной обмотки. Эту длину разделите на периметр обода колеса и вы получите количество витков провода, которые необходимо намотать на обод.

Теперь можно наматывать на обод провод. После намотки полезно закрепить провод на ободе с помощью разрезанного резинового кольца( можно использовать кистевой резиновый эспандер).

Источник: www.cqham.ru

Как намотать тороидальный трансформатор для мощного усилителя нч. Способ намотки тороидальных трансформаторов Мотаем тороидальный трансформатор своими руками

Тороидальный трансформатор – электротехнический преобразователь напряжения или тока, сердечник которого изогнут кольцом и замкнут. Профиль сечения отличается от круглого, название все равно применяют за неимением лучшего.

Отличия тороидальных трансформаторов

Автором тороидальных трансформаторов признан Майкл Фарадей. Возможно встретить в отечественной литературе (особенно, коммунистических времен) утопичную идею: первым собрал подобное Яблочков, сравнив указываемую дату – обычно, 1876 год – с ранними опытами по электромагнитной индукции (1830). Просится вывод: Англия опередила Россию на полвека. Интересующихся подробностями отошлем к обзору . Приводятся детальные сведения о конструкции первого в мире тороидального трансформатора. Изделие отличает форма сердечника. Помимо тороидальных принято по форме различать:

Броневые. Отличаются избыточностью ферромагнитного сплава. Для замыкания линий поля (чтобы проходили внутри материала) ярма охватывают обмотки с внешней стороны. В результате входная и выходная наматываются вокруг общей оси. Одна поверх другой или рядом.
Стержневые. Сердечник трансформатора проходит внутри витков обмотки. Пространственно входная и выходная разнесены. Ярма вбирают малую часть линий напряженности магнитного поля, проходящих за пределами витков. Фактически нужны, чтобы соединить стержни.

Тороидальный трансформатор

Новичку приходится туго, нелишне пояснить подробнее. Стержнем называется часть сердечника, проходящая внутри витков. На остов наматывается проволока. Ярмом называется часть сердечника, соединяющая стержни.

Нужны передавать линии магнитного поля. Ярма замыкают сердечник, формируя цельную конструкцию. Замкнутость требуется для свободного распространения внутри материала магнитного поля.

Тема Магнитная индукция показывает – внутри ферромагнетика поле значительно усиливается. Эффект образует базис функционирования трансформаторов.

В состав стержневого сердечника ярмо входит минимальным составом. В броневом охватывает дополнительно обмотки снаружи вдоль длины, как бы защищая. От аналогии произошло название. Майкла Фарадея выбрал тор скорее интуитивно. Формально можно назвать стержневым сердечником, хотя направляющая оси симметрии обмоток идет дугой.

Опорой первому магниту (1824 год) стала лошадиная подкова. Возможно, факт придал направлению полета творческой мысли ученого верный азимут. Используй Фарадей иной материал, опыт окончится неудачей.

Тор навивают единой лентой. Подобные сердечники называют спиральными в отличие от броневых и стержневых, которые фигурируют в литературе за термином пластинчатые. Это введет в заблуждение. Лишний раз следует сказать: тороидальный сердечник, будучи намотанным отдельными пластинами, называется спиральным. Разбивать частями приходится, когда отсутствует лента. Это вызвано чисто экономическими причинами.

Подытожим: в исходном виде тороидальный трансформатор Фарадея имел сердечник круглого сечения. Сегодня форма невыгодна, невозможно обеспечить массовое производство соответствующей технологией. Хотя деформация проволоки по углам сгиба приводит однозначно к ухудшению характеристик изделия. Механические напряжения повышают омическое сопротивление обмотки.

Сердечники тороидальных трансформаторов

Тороидальный трансформатор назван за форму сердечника. Майкл Фарадей изготовил бублик, использовав цельный кусок мягкой стали круглого сечения. Конструкция нецелесообразна на современном этапе по нескольким причинам. Главное внимание уделяется минимизации потерь.

Сплошной сердечник невыгоден, наводятся вихревые токи, сильно разогревающие материал. Получается плавильная индукционная печь, легко превращающая в жидкость сталь.

Чтобы избежать ненужных трат энергии и нагревания трансформатора, сердечник нарезают полосами. Каждая изолируется от соседней, например, лаком. В случае тороидальных сердечников наматывают единой спиралью, либо полосами. Сталь обычно на одной стороне имеет изолирующее покрытие толщиной единицы микрометра.

Упомянутые стали используются для конструирования , довольно часто по исполнению являющихся тороидальными. Интересующимся можно ознакомиться с ГОСТ 21427.2 и 21427.1. Для сердечников (как следует из названия документов) сегодня чаще используется анизотропная холоднокатаная листовая сталь. В название заложено: магнитные свойства материала неодинаковы по разным осям координат. Вектор потока поля должен совпадать с направлением проката (в нашем случае движется по кругу). Ранее применялся другой металл. Сердечники высокочастотных трансформаторов могут изготавливаться из стали 1521. В рамках сайта особенности применяемых материалов обсуждались (см. ). Сталь маркируется по-разному, в состав обозначения включаются сведения:

Первое место отводится цифре, характеризующей структуру. Для анизотропных сталей применяется 3.
Вторая цифра указывает процентное содержание кремния:

менее 0,8%.
0,8 – 1,8%.
1,8 – 2,8%.
2,8 – 3,8%.
3,8 – 4,8%.

Третья цифра указывает основную характеристику. Могут быть удельные потери, величина при фиксированной напряженности поля.
Тип стали. С ростом числа удельные потери ниже. Зависит от технологии производства металла.

Теряет значение взаимное расположение конца и начала ленты. Чтобы спираль не размоталась, последний виток приваривают к предыдущему точечной сваркой. Намотка ведется с натяжением, собранные из нескольких полос ленты обычно не удаётся подогнать плотно, сварной шов выполняется внахлест.

Иногда тор режется на две части (разрезной сердечник), на практике требуется сравнительно редко. Половинки при сборке стягиваются бандажом. В процессе изготовления готовый тороидальный сердечник режется инструментом, торцы шлифуются. Витки спирали скрепляются связующим веществом, чтобы не размоталась.

Намотка тороидальных трансформаторов

Стандартно производится дополнительная изоляция тороидального сердечника от обмоток, даже если используется лакированная проволока. Широко применяется электротехнический картон (ГОСТ 2824) толщиной до 0,8 мм (возможным другие варианты). Распространенные случаи:

Картон наматывается с захватом предыдущего витка на тороидальный сердечник. Способ характеризуется, как вполнахлеста (половина ширины). Конец приклеивается или закрепляется киперной лентой.

По торцам сердечник защищают картонные шайбы с надрезами глубиной 10 – 20 мм, шагом 20-35 мм, перекрывающие толщину тора. Наружная, внутренняя грань закрываются полосами. Технологически шайбы идут в сбор последними, прорезанные зубцы загибаются. Поверх спирально наматывается киперная лента.
Надрезы могут производиться на полосах, тогда берутся с запасом, чтобы больше высоты тора, кольца – строго по ширине, накладываются поверх загибов.
Тонкие полосы, кольца текстолита закрепляются на тороидальном сердечнике лентами стеклоткани вполнахлеста.
Иногда кольца выполняются из электротехнической фанеры, гетинакса, толстого (до 8 мм) текстолита с запасом наружного диаметра 1-2 мм. Внешнюю и внутреннюю грань защищают картонными полосами с загибом по краям. Меж первыми витками обмотки, сердечником остается воздушный зазор. Промежуток под картоном нужен на случай, если края под проволокой протрутся. Тогда токонесущая часть никогда не коснется тороидального сердечника. Поверх наматывается киперная лента. Иногда внешнее ребро колец сглаживается, чтобы намотка углами шла плавно.

Имеется разновидность изоляции, сходная с предыдущей, с внутренней стороны по кольцам на внешних ребрах имеются проточки до сердечника, куда ложатся полосы. Элементы выполняются из текстолита. Поверх наматывается киперная лента.

Обмотки обычно выполняются концентрическими (одна над другой), либо чередующимися (как в первом опыте Майкла Фарадея 1831 года), называют иногда дисковыми. В последнем случае через одну может наматываться достаточно большое их число, попеременно: то высокое напряжение, то низкое. Применяется чистая электротехническая медь (99,95%) удельным сопротивлением 17,24 – 17,54 нОм м. Ввиду дороговизны металла для изготовления тороидальных трансформаторов малой и средней мощности берется рафинированный алюминий. Для прочих случаев сказываются ограничения по проводимости и пластичности.

В мощных трансформаторах медный провод бывает прямоугольного сечения. Делается для экономии места. Жила должна быть толстой, пропуская значительный ток, дабы не расплавиться, круглое сечение приведет к излишнему росту габаритов. Выигрыш равномерности распределения поля по материалу свелся бы к нулю. Толстый прямоугольный провод достаточно удобно укладывать, чего нельзя сказать касательно тонкого. В остальном (по конструктивным признакам) намотка производится в точности теми же путями, как в случае обычного трансформатора. Катушки делаются цилиндрическими, винтовыми, однослойными, многослойными.

Определение конструкции тороидального трансформатора

Интересующимся вопросом рекомендуем изучить книгу С. В. Котенева, А. Н. Евсеева по расчету оптимизации тороидальных трансформаторов (издание Горячая линия – Телеком, 2011 год). Напоминаем: издание защищено законом об авторских правах. Профессионалы найдут силы (средства) приобрести при необходимости книгу. Согласно главам, расчет начинается определением параметров режима холостого хода. Подробно описывается, как найти активный и реактивный токи, высчитать ключевые параметры.

Печатное издание, несмотря на некоторую спорность изложения, попутно дает понять, почему включенный в цепь трансформатор, лишенный нагрузки, не сгорает (энергия тока расходуется намагничиванием). Хотя, казалось бы, предсказан очевидный исход мероприятия.

Число витков первичной обмотки выбирается из условия не превышения магнитной индукцией максимального значения (до входа в режим насыщения, где значение не меняется ростом напряженности поля). Если конструирование ведется для бытовой сети 230 вольт, берется допуск согласно ГОСТ 13109. В нашем случае, имеется в виду отклонение амплитуды в пределах 10%. Помним: вся промышленность перешла в XXI веке на 230 вольт (220 не используется, приводится в литературе, «наследием тяжелого прошлого»).

Многие сварщики-любители мечтают о тороидальном трансформаторе. Ведь давно известно, что массогабаритные характеристики у тороидов намного лучше чем у “Ш” и “П”-образных трансформаторов. Так, при тех же характеристиках, тороид в 1,3-1,5 раза меньше. Причина по которой многие не берутся за изготовление такого трансформатора, – это отсутствие железа. Данная статья поможет найти выход из такой ситуации.

Конструкция предполагает изготовление тороидального трансформатора из отслужившего свое промышленного сварочного трансформатора. Для этого он разбирается, и из пластин размером 90X450 мм собирается бублик. Нужная площадь сечения сердечника зависит от количества пластин.

В принципе, пластины можно использовать и от силовых трансформаторов старых ламповых цветных телевизоров. Трансформатор ТС270, ТСА310 раэбирают. П-обраэные сердечники ударом молотка разбивают на пластины, которые на наковальне выправляют.
Для изготовления бублика, необходимо для начала склепать обруч из пластин, внешним диаметром 260 мм. Затем внутрь обруча вставляют первую пластину, придерживая её рукой, чтобы она не раскрутилась, встык к ней вставляют вторую, и так далее, до получения внутреннего диаметра бублика 120 мм. Если бублик делается из трансформаторов ТС270, то диаметр нужно пересчитать для достижения необходимой площади сечения. Можно сделать два бублика и сложить их вместе. В этом случае, внешние и внутренние диаметры бублика можно оставить без изменения.

Края тороида обрабатываются напильником. Из электрокартона изготавливаем два кольца внешним диаметром 270 мм, внутренним 110 мм, и полоску шириной 90 мм. Прикладываем заготовки из электрокартона к бублику и обматываем изолентой на тканной основе, можно обмотать тесьмой от петлей размагничивания кинескопов. Первичная обмотка мотается проводом ПЭВ-2 диаметром 2,0 мм, количество витков для 220 В примерно 170. Это во многом зависит от плотности сборки пластин. Точное количество витком можно проверить экспериментально. Если ток холостого хода будет больше 1-2 А, то необходимо домотать витки, если меньше – отмотать. Вторичная обмотка мотается проводом ПВ3 сечением 15-20 мм, 30 витков. Третья обмотка содержит так же 30 витков, но намотанных проводом МГТФ 0,35. Между обмотками прокладывается изоляция из тесьмы.

После испытания трансформатора можно можно приступить к изготовлению схемы управления. Она представляет собой фазовый регулятор тока. Переменное напряжение, снятое с третьей обмотки трансформатора выпрямляется мостом на диодах VD5-VD8 Положительной полуволной через резисторы R1 и R2 заряжается конденсатор С1. Когда напряжение на нём достигнет примерно шести вольт происходит пробой аналога низковольтного динистора, собранного на стабилитроне VD6 и тиристоре VS3, и через диод VD3 происходит открывание тиристора VS1. Ёмкость С1 при этом разряжается. То же самое происходит при отрицательной полуволне, только открывается диод VD4 и тиристор VS2. Резистор R3 служит для ограничения тока через аналог динистора.
Налаживание заключается в подстройке резистором R1 необходимой зоны регулирования сварочного тока.

В качестве SA1 можно использовать любой автомат на 25 А КД209А можно заменил» на КД202В-КД202М или любые другие на ток более 0,7 А и напряжение более 70 В. Тиристор КУКЛА можно заменить на КУ201-КУ202. Резисторы R1 и R2 – на мощность не менее 10 Вт. С1 – К50-6. VD1, VD2, VS1, VS2 на ток 160-250 А с любой группой по напряжению. Их необходимо установить на радиаторы с площадью охлаждения не менее 100 см2.

Обмотка 3 трансформатора рассчитана на напряжение 40 В, а вторичную, при необходимости, можно увеличить.

Для преобразования тока используются различные вид специальных устройств. Тороидальный трансформатор ТПП для сварочного аппарата и других приборов, можно намотать своими руками в домашних условиях, он является идеальным преобразователем энергии.

Конструкция

Первый двухполярный трансформатор был изготовлен еще Фарадеем, и согласно данным, это было именно тороидальное устройство. Тороидальный автотрансформатор (марка Штиль, ТМ2, ТТС4)– это прибор, предназначенный для преобразования переменного тока одного напряжения в другое. Они используется в различных линейных установках. Этот электромагнитный прибор может быть однофазным и трехфазным. Конструктивно состоит из:

Металлического диска, изготовленного из рулонной магнитной стали для трансформаторов;
Резиновой прокладки;
Выводов первичной обмотки;
Вторичной обмотки;
Изоляции между обмотками;
Экранирующей обмотки;
Дополнительным слоем между первичной обмоткой и экранирующей;
Первичной обмотки;
Изоляционного покрытия сердечника;
Тороидального сердечника;
Предохранителя;
Крепежных элементов;
Покрывной изоляции.

Для соединения обмоток используется магнитопровод.

Этот тип преобразователей может классифицироваться по назначению, охлаждению, типу магнитопровода, обмоткам. По назначению бывает импульсный, силовой, частотный преобразователь (ТСТ, ТНТ, ТТС, ТТ-3). По охлаждению – воздушный и масляный (ОСТ, ОСМ, ТМ). По количеству обмоток – двухобмоточный и более.

Фото — принцип работы трансформатора

Устройство этого типа используется в различных аудио- и видеоустановках, стабилизаторах, системах освещения. Главным отличием этой конструкции от других устройств является количество обмоток и форма сердечника. Физиками считается, что кольцевая форма – это идеальное исполнения якоря. В таком случае, намотка тороидального преобразователя выполняется равномерно, как и распределение тепла. Благодаря такому расположению катушек, преобразователь быстро охлаждается и даже при интенсивной работе не нуждается в использовании кулеров.

Фото — тороидальный кольцевой преобразователь

Достоинства тороидального трансформатора :

Небольшие габариты;
Выходной сигнал на торе очень сильный;
Обмотки имеют небольшую длину, и как результат уменьшенное сопротивление и повышенный КПД. Но также из-за этого при работе слышен определенный звуковой фон;
Отличные характеристики энергосбережения;
Простота в самостоятельной установке.

Преобразователь используется как сетевой стабилизатор, зарядное устройство, в качестве блока питания галогенных ламп, лампового усилителя УНЧ.

Фото — готовый ТПН25

Видео: назначение тороидальных трансформаторов

Принцип работы

Самый просто тороидальный трансформатор состоит из двух обмоток на кольце и сердечнике из стали. Первичная обмотка подключается к источнику электрического тока, а вторичная – к потребителю электроэнергии. За счет магнитопровода осуществляется соединение отдельных обмоток между собой и усиления их индуктивной связи. При включении питания в первичной обмотке создается переменный магнитный поток. Сцепляясь с отдельными обмотками, этот поток создает в них электромагнитную силу, которая зависит от количества витков намотки. Если изменять число обмоток, то можно сделать трансформатор для преобразования любого напряжения.

Фото — Принцип действия

Также преобразователи такого типа бывают понижающими и повышающими. Тороидальный понижающий трансформатор имеет высокое напряжение на выводах вторичной обмотки и низкое на первичной. Повышающий наоборот. Помимо этого, обмотки могут быть высшего напряжения или низшего, в зависимости от характеристик сети.

Как сделать

Изготовление тороидального трансформатора под силу даже молодым электрикам. Намотка и расчет не представляют собой ничего сложного. Предлагаем рассмотреть, как правильно мотать тороидальный магнитопровод для полуавтомата:

Учитывая, что 1 виток переносит 0,84 Вольт, схема намотки тороидального трансформатора выполняется по такому принципу:

Так можно с легкостью самостоятельно сделать тороидальный трансформатор 220 на 24 вольта. Описанную схему можно подключить как к дуговой сварке, так и к полуавтоматической. Параметры рассчитываются исходя из сечения провода, количества витков, размера кольца. Характеристики этого устройства позволяют производить ступенчатую регулировку. Среди достоинств принципа сборки: простота и доступность. Среди недостатков: большой вес.

Обзор цен

Купить тороидальный трансформатор HBL-200 можно в любом городе Российской Федерации и стран СНГ. Он используется для различной аудиоаппаратуры. Рассмотрим, сколько стоит преобразователь.

Основным элементом блока питания является трансформатор. Иногда его можно приобрести в специализированных магазинах, на радиорынке либо через интернет. Но чаще всего трансформатор с необходимыми параметрами купить не удается. Для изготовления трансформатора самостоятельно вначале нужно определиться с типом железа. Наиболее распространены трансформаторы из Ш-образных пластин. Вместе с тем, трансформаторы на тороидальном железе (бублик из железной ленты) в сравнении с трансформаторами на броневых сердечниках из Ш-образных пластин имеют меньший вес и габариты. Также торы отличаются лучшими условиями охлаждения обмоток и повышенным КПД. При равномерном распределении обмоток по периметру тороидального сердечника практически отсутствует поле рассеяния и в большинстве случаев отпадает необходимость в экранировании трансформатора. Хотя при построении качественного усилителя экраном пренебрегать не стоит.

Кроме этого, даже на самом лучшем железе при индукции 15000 Гс в тороидальном трансформаторе ток намагничивания имеет форму импульсов с пикфактором 5. ..50. Это является источником мощных помех с довольно широким спектром. Более-менее синусоидальным ток х.х. становится при индукции менее 6000 Гс для стали 3410 и 8000…9000 Гс для 3425. Пониженная индукция заметно удорожает и утяжеляет трансформатор, что для серийной аппаратуры крайне нежелательно. Однако, для снижения помех в усилителе мощности звуковой частоты имеет смысл идти на снижение индукции в трансформаторе блока питания. В данном случае работает правило – «Чем меньше индукция, тем лучше».

Для расчета параметров тороидального трансформатора очень удобно пользоваться калькулятором. Он позволяет быстро посчитать параметры трансформатора, имея в наличии готовый тор. Для Hi-End УМЗЧ рекомендуется индукцию в сердечнике из российского (советского) железа не выбирать более 1,0 Тл. Для импортного железа (тор из старого ИБП) допустимо 1,2 Тл. В таком случае будет получена низкая магнитная наводка и минимальный акустический шум от трансформатора.

Перед намоткой тороидального трансформатора необходимо подготовить выбранный сердечник: вначале снять фаску полукруглым напильником со всех острых краев бублика, затем по торцу тора обвести карандашом и вырезать из плотной бумаги (открытки) щечки, приклеить щечки на боковинки тора, обклеить внешнюю и внутреннюю сторону сердечника обычной бумагой. Возможны другие варианты изоляции сердечника. Главное предотвратить возможное замыкание первичной обмотки на сердечник трансформатора в результате возможного продавливания изоляции и повреждения лака обмоточного провода на острых краях тора при намотке.

Для намотки тороидального трансформатора я использую челнок из дерева или текстолита на концах которого делаю вырезы в виде ласточкиного хвоста. Челнок легко изготовить из деревянной ученической линейки длиной 20 – 30 см. А чтобы она не треснула вдоль при намотке на нее моточного провода «ласточкин хвост» укрепляется бумажным скотчем (3 – 4 витка в поперек). При намотке вручную следует пользоваться проводами ПЭЛШО, ПЭШО. В крайнем случае можно применить широко распространенный моточный провод ПЭВ-2 или ПЭТВ-2. В качестве межобмоточной и внешней изоляции пригодны фторопластовая пленка ПЭТФ толщиной 0,01-0,02 мм, лакоткань ЛШСС толщиной 0,06-0,12 мм или батистовая лента, я же использовал фторопластовую пленку.

После намотки расчетного количества витков первичной обмотки желательно измерить ток холостого хода трансформатора. Для этого подключаем тестер последовательно с первичной обмоткой в режиме амперметра. Для избегания всяких ЧП последовательно с первичкой можно включить лампочку на 220 В и мощностью 40 Вт. Лампочка будет гореть если число витков мало. Если транс намотан правильно, то нить накала должна иметь розовый оттенок. Тороидальный трансформатор имеет большие пусковые токи, в момент запуска перегрузки могут достигать 160 раз. Поэтому запуск трансформатора необходимо делать не через тестер, а при помощи «перемычки», которая потом размыкается и ток начинает течь через тестер.

Для измерения тока холостого хода я использую следующую схему:

Последовательно с первичной обмоткой трансформатора включаю резистор номиналом 10 Ом, подаю напряжение сети и замеряю на нем падение напряжения. Соответственно ток холостого хода равен I=U/R. В моем случае 0,045 В / 10 Ом = 0,0045 А. или 4,5 мА.

Норма тока холостого хода для каждого трансформатора индивидуальна и обычно не превышает 50 мА при напряжении 220 В. Здесь основное правило – «Чем ниже ток х.х., тем лучше», тем форма тока холостого хода больше похожа на синус.

Для тороида в блоке питания УМЗЧ ток х.х.:

20-30 мА – «удовлетворительно»,
10-20 – «хорошо»,
меньше 10 мА – «отлично».

Для вычисления количества витков первичной обмотки любым подручным проводом (в моем случае мгтф) наматываю вторичную обмотку, подав сетевое напряжение на первичную обмотку замеряю напряжение на вторичной обмотке.

У меня на 4 витках вторички тестер показывает 0,581 В. Соответственно количество витков первичной обмотки будет равно: U сети х N вторички / U вторички. На момент измерений в сети было 230 В. В цифрах получаем: 230 В х 4 витка / 0,581 В = 1583 витка.

Еще пару слов о намотке трансформатора. В целях максимального уменьшения помех, излучаемых тороидальным трансформатором, необходимо равномерно заполнять моточным проводом каждый слой обмоток. Если первую половину обмотки вы укладывали витки вправо, то вторую половину обмотки витки необходимо укладывать влево, не меняя при этом направление укладки самих витков вокруг сердечника. Если необходимо намотать две одинаковые обмотки (характерно для УМЗЧ) на шпулю сматвается двойной провод, а затем со шпули укладываются витки двух вторичек одновременно, как показано на фото.

В моем случае три слоя первички уложены в одну сторону, и еще три слоя в другую. Выводы первички сделаны как можно ближе друг к другу. Две вторички намотаны аналогично, два слоя укладывались в одну сторону и еще 2 слоя в другую. С соблюдением данных правил мною был изготовлен тороидальный трансформатор мощностью 120 Ват для усилителя Василича с N-канальным выходным каскадом Алексея Никитина, обеспечивший минимальные наводки на входные цепи УМЗЧ.

Буду рад если мой опыт изготовления тороидальных трансформатором будет полезен Вам.

С уважением!

Если вы заинтересованы в изготовлении сварочного аппарата или стабилизатора напряжения, то вам обязательно нужно знать, что такое тороидальные трансформаторы. Но самое главное – как они работают и какие тонкости при изготовлении имеют. Кроме того, такие трансформаторы, ввиду своей конструкции, способны отдать большую мощность в сравнении с теми, которые намотаны на Ш-образном сердечнике. Следовательно, такие устройства идеально подходят для питания очень мощной аппаратуры – например, усилителей низкой частоты.

Основные данные

Итак, прежде чем приступать к изготовлению трансформатора, вам нужно изучить матчасть. Во-первых, вам необходимо определиться с типом используемого провода. Во-вторых, нужно рассчитать количество витков (отсюда следует, что вы будете знать, сколько всего метров провода вам необходимо). В-третьих, обязательно нужно выбрать сечение провода. От этого параметра зависит выходной ток, следовательно, мощность тороидального трансформатора.

Также обязательно нужно учитывать, что при малом числе витков в первичной обмотке будет происходить нагрев. Аналогичная ситуация возникает и в том случае, если мощность потребителей, подключенных ко вторичной обмотке, превышает то значение, которое может отдать трансформатор. Следствие перегрева – это снижение надежности. Причем привести перегрев может даже к воспламенению трансформатора.

Что потребуется для изготовления

Итак, вы приступаете к изготовлению трансформатора. Вам нужно обзавестись инструментами и материалами. Конечно, может потребоваться даже швейная игла или спички, но наверняка такие принадлежности имеются у каждого. Самое главное – это железо, из которого делаются тороидальные трансформаторы. Вам потребуется много трансформаторной стали, она должна быть в форме тора. Далее, конечно же, провод в лаковой изоляции. Обязательно наличие малярного скотча и клея типа ПВА. Также для разделения обмоток необходима изолента на основе ткани. И несколько кусков провода для соединения концов обмоток. Причем провод необходимо использовать в силиконовой или резиновой изоляции.

Трансформаторная сталь

Достать такой аксессуар, как может показаться, очень сложно. Но в любом доме, сарае, даже на пунктах приема металла сегодня можно найти негодные стабилизаторы напряжения. В советские годы они были весьма популярны, использовались совместно в черно-белых телевизорах, дабы не посадить кинескопы. Вам не важно, работает этот стабилизатор либо же он сгоревший. Самое главное – это тороидальные трансформаторы, которые в нем используются. Именно они и будут основой вашей конструкции. Но перед этим нужно избавиться от старой обмотки, которая изготовлена из алюминиевого провода. А дальше – подготовка сердечника. Обратите внимание на то, что у него прямые углы. Вам это не нужно, так как можно повредить лаковую изоляцию при намотке. Постарайтесь максимально скруглить углы, обработав их напильником. Затем поверх трансформаторной стали укладываете изоленту на основе ткани. Всего необходим только один слой.

Обмотки

А теперь немного о том, как проводится расчет тороидального трансформатора. Можно, конечно, использовать простые программы, которых великое множество. Можно с линейкой и калькулятором произвести расчет. Конечно, он будет иметь погрешность, так как не учитывается еще множество факторов, которые имеются вообще в природе. Вам следует придерживаться одного правила при расчете – мощность во вторичной катушке не должна быть больше этого же значения в первичной обмотке.

Что касается такого процесса, как намотка тороидального трансформатора, то он очень трудоемкий. Хорошо, если имеется возможность разобрать магнитопровод и после намотки собрать его воедино. Но если такой возможности нет, то можно применить своеобразное веретено. На него наматываете определенное количество провода. Затем, пропуская это веретено сквозь тор, укладываете витки обмоток. Времени на это уйдет немало, поэтому если не уверены в своих силах, лучше приобретите готовый блок питания.

Пример расчета

Лучше всего процесс описать на конкретном примере. Первичная обмотка, как правило, питается от сети переменного напряжения 220 В. Допустим, вам нужны две вторичные обмотки, чтобы каждая выдавала по 12 В. А еще вы используете в первичной обмотке провод сечением 0,6 мм. Следовательно, площадь сечения составит примерно 0,23 кв. мм. Но это еще не все вычисления, тороидальные трансформаторы нуждаются в тщательной подгонке всех параметров. А теперь опять немного математики – нужно разделить 220 (В) на сумму напряжений вторичных цепей. В итоге получаете некий коэффициент 3,9. Он обозначает, что сечение провода, используемого во вторичной обмотке, должно быть ровно в 3,9 раз больше, нежели в первичной. Чтобы вычислить количество витков для первичной обмотки, вам потребуется воспользоваться простой формулой: коэффициент «40» умножить на напряжение (в первичной цепи оно равно 220 В), после чего это произведение разделить на площадь поперечного сечения магнитопровода. Стоит отметить, что от того, насколько точно проведен расчет тороидального трансформатора, зависит его КПД и срок службы. Поэтому лучше лишний раз повторите каждый этап расчета.

Расчет сварочного трансформатора на тороидальном сердечнике

Трансформатор является главным узлом сварочного аппарата независимо от его конструкции. При самостоятельном изготовлении этого элемента возникает много вопросов: Как выбрать форму магнитопровода? Какой требуется намоточный провод? Как сделать расчет необходимого количества витков?

Тороидальный трансформатор имеет ряд преимуществ перед трансформаторами другого типа:

Равномерное распределение обмоток;
Снижение массы на 20…30 % при сохранении мощности;
Сниженные токи Х.Х. в 10…20 раз;
Высокий К.П.Д;
Уменьшение полей рассеяния;
Низкий уровень шума.

Если приложить определенные усилия для создания тороидального трансформатора своими руками, то можно получить свой уникальный набор характеристик устройства, которое удовлетворит все потребности при работе со сваркой. И даже более того – можно учесть текущие реалии нашей действительности такие как, например пониженное напряжение в сети вашего дома.

Используя формулы и методы, приведенные в нашей статье, вы получите практическое пособие по расчету сварочного трансформатора на тороидальном сердечнике.

Методика расчета – пошаговая инструкция

Сам же расчет тороидального трансформатора разделяется на две части:

Непосредственно рассчитать мощность тороидального сердечника, чтобы ее определить вы можете получить, при наличии у вас конкретного сердечника, или заданной мощности, то определить размеры будущего трансформатора.
Расчет собственно электрической части, которая включает в себя количество витков в обмотках, а также какое сечение будет применяться в обмотках и материал провода.

Расчет сердечника

Его мы произведем по формуле, которая уже включает в себя константы, для упрощения понимания его результатов. Дальше останется подставить в ниже приведенную формулу только переменные значения, а именно:

«P=1,9*Sc*So», где:

P – это мощность, которую возможно получить, применяя сердечник с таким габаритными размерами
1,9 – результат математических действий над всеми константами для данного вида трансформаторов
Sc- площадь сердечника, единица измерения сантиметры квадратные
So – площадь отверстия в теле сердечника, в «кв. см.»

Формулы расчета площади сечения тороидального сердечника

Если сделанный трансформатор будет иметь основное назначение – сварка, то размеры его сердечника должны быть адекватными, иначе полученной мощности устройства будет не достаточно для выполнения своих функций. Для примера возьмем следующие значения и применив калькулятор вычислим.
«P=1,9*70*70=9310 Ватт»

Определим количество витков первичной обмотки

В первую очередь рассмотрим расчет с единой первичной обмоткой, без регулировки. Для этого сначала выясним, сколько витков обмотки должен иметь тороидальный трансформатор для получения 1 вольта напряжения. Применим следующую формулу.
К=35/ Sc, где:

K – количество витков на 1 вольт напряжения.
35 – это константа, которая одинакова для всех типов тороидальных сердечников.
Sc- площадь сердечника, единица измерения сантиметры квадратные.

Таким образом, если у нас имеется сердечник площадью 70 «кв. см.», то подставив значения в формулу, получим следующую ситуацию.
«K=35/70=0,5» витка на каждый вольт, и соответственно объём первичной обмотки узнаем, применив соответствующую формулу.
«W1=U1*K», где:

W1- количество витков в первой обмотке.
U1 – необходимое напряжение в этой точке.
K – количество витков на 1 вольт напряжения.

«W1=220*0,5=110» – витков.
С учетом того, что мы проводим вычисления для сварочного трансформатора, то примем за рабочее напряжение вторичной равное 35 вольт, тогда исходя из аналогичной формулы, получим.
«W2=35*0,5=17,5» – витков.

Расчет сечения применяемых проводов

Чтобы рассчитать необходимые сечения нужно понять какой ток будет через них протекать, это единственный параметр который влияет на толщину используемого материала, итак, вычисление величины тока в обмотках трансформатора:
«I пер.=9310 Ватт/220 Вольт=42.3 Ампера»
С вторичной обмоткой несколько сложнее, все должно опираться на напряжение дуги и ток сварки.
«I свар.=(29 Вольт-14)/0.05=300 Ампер», где 29 вольт среднее значение дуги сварки. Теперь проверяем, возможна ли такая мощность у нашего устройства 300 Ампер*29 Вольт=8700 Ватт.

Это значение вполне укладывается в мощность, которой обладает тороидальный трансформатор, рассчитываемый нами, поэтому 300 Ампер, считаем током вторичной обмотки. Проведя эти нехитрые вычисления, для которых даже не всегда нужен калькулятор, можно перейти к определению сечения проводов и их материала.

Из руководящих документов таких как, например «ПУЭ», известно, что для продолжительной работы требуется 1 квадратный миллиметр сечения меди на каждые 5 ампер тока, а при использовании алюминия 2 ампера.
Исходя из этих данных, вычисляем сечение проводов в устройстве для меди:

Первичная обмотка=42,3/5=8,46 кв. мм, ближайший стандарт сечения это 10.
Вторичная обмотка=300/5=60 кв. мм, выбираем следующее по стандарту сечение в сторону увеличения это 70.

Применяем условие продолжительности нагрузки 40 процентов, так как никто не работает все время под нагрузкой. В этом случае сечение можно уменьшить в два раза, тогда получаем:

8,46/2=4,23 ближайший стандарт сечения -6 кв. мм.
60/2=30 следующий стандарт 35 кв. мм.

Как упростить задачу по намотке витков на сердечник

Зная как создать трансформатор во всех подробностях и всеми данными, остается перейти к практической работе, но намотка витков представляет собой достаточно трудоемкий процесс, требующий особой концентрации внимания. Правильность намотки также имеет значение и напрямую влияет на характеристики устройства, которое в итоге получится.

Но для таких случаев в помощь людям существует специальное устройство, станок для намотки тороидальных трансформаторов, цена такого приспособления не высока, но купить его не просто, поэтому на рынке часто встречаются самодельные устройства, и если почитать соответствующую литературу, то можно попробовать сделать этот станок самому.

Намотка трансформатора своими руками: тороидального, импульсного, сварочного, звукового

Намотка трансформатора своими руками – необходимый навык как для начинающего, так и для опытного электрика или радиолюбителя. Выполняется она при таких работах, как сборка радиоприемника, усилителя или ремонт старого трансформаторного устройства. Перед тем как намотать трансформатор, важно определить для себя последовательность действий и испытания устройства, а также знать, какие материалы и инструменты для этого используются.

Рисунок 1. Устройство по принципу ворота колодца.

Какие устройства использовать?

В заводских условиях, когда промышленность требует от процесса намотки, прежде всего, скорости и точности, все работы осуществляются при помощи специальных станков. Что же делать домашним мастерам и радиолюбителям? В большинстве случаев намотку приходится делать вручную, что сказывается в итоге на точности работы устройства. Второй (более предпочтительный) вариант – применение самодельных намоточных станков. Их конструкция предельно проста, наличие такого инструмента заметно облегчит эту рутинную задачу. При выборе конструкции прибора для намотки необходимо руководствоваться следующими параметрами:

простота создания и использования устройства;
плавность движения катушки;
возможность намотки трансформаторов разного размера;
желательно наличие приспособления для подсчета количества мотков проволоки.

Рисунок 2. Устройство из ручной дрели.

Существует несколько простых устройств, которые полностью отвечают заявленным требованиям. Их изготовление не отнимает много времени, и использовать при этом можно подручные материалы. Рассмотрим такие варианты ниже.

Самое простое и распространенное устройство работает по принципу ворота колодца. Его элемент – основание, на котором крепится горизонтальная металлическая ось, находящаяся на двух вертикальных стойках. Ее пропускают сквозь отверстия в обеих стойках, с одной стороны выгибая в форме ручки (рис. 1).

Чтобы избежать движений оси в горизонтальном направлении, на нее надевают две небольшие трубки. Около одной из трубок будут размещены деревянная колодка, фиксируемая металлической шпилькой, и клин, позволяющий надежно закрепить прибор на оси.

По тому же принципу работает и устройство, сделанное из ручной дрели. Единственное отличие в том, что инструмент нужно надежно зафиксировать, чтобы избежать лишних движений, которые могут привести к нарушению интервала между мотками проволоки. В дрель вставляют стальной стержень, на который надевают корпус будущего трансформатора. Идеальный вариант – использование металлической шпильки небольшого диаметра. Благодаря наличию на ее поверхности резьбы корпус трансформатора можно полностью обездвижить стопорами из 2 гаек (рис. 2).

Вернуться к оглавлению

Намотка тороидального трансформатора

Рисунок 3. Кольцевые станки используют для намотки трансформаторов в промышленных масштабах.

В некоторых типах приборов – аудиосистемах, устройствах низковольтного освещения – используются особые трансформаторы тороидального типа. Потребность намотки такого прибора часто заводит в тупик людей, столкнувшихся с данной ситуацией. В промышленных условиях обмотка тороидальных трансформаторов осуществляется при помощи специальных кольцевых станков (рис. 3), а вот в домашней мастерской придется обойтись подручными средствами. Существуют 3 способа намотки устройств такого типа:

Вручную. Недостатки таковы: долго, трудно, витки получаются не очень ровными. Но иногда это единственный доступный метод.
При помощи «челнока». Челнок представляет собой ручное устройство, работающее по принципу механизма швейной иглы.
Использование самодельного устройства.

Если с первыми двумя способами все понятно, то третий требует детального объяснения. Для создания самодельного устройства понадобятся обод от велосипедного колеса, подвижно закрепленный на стене штырем, и резиновое кольцо для фиксации проволоки (рис. 4).

Рисунок 4. Намотка с помощью обода.

Велосипедный обод нужно будет разрезать и приспособить к нему металлическую пластину на двух небольших болтах для дальнейшего соединения разреза. После того как катушка трансформатора подготовлена к намотке, ее надевают на обод сквозь прорезь, закрывают круг и начинают наматывать на него нужное количество проволоки. Незакрепленная катушка в это время будет свободно вращаться вдоль обода. Следующий шаг – соединение катушки с проводом. После этого ее просто ведут вдоль обода, а проволока при этом будет сама укладываться ровными витками. Следить нужно только за натяжкой и плотностью витков.

Описанный выше способ хорошо подходит для трансформаторов больших размеров. Для небольших устройств, используемых в бытовых приборах и радиотехнике, метод можно видоизменить и применять не велосипедный обод, а любое подходящее кольцо с плоской поверхностью нужных размеров.

Вернуться к оглавлению

Размотка проволоки

Если в качестве источника проволоки для намотки вы планируете использовать старый трансформатор, то облегчить и ускорить работу можно при помощи небольшого размоточного станка. Его использование позволяет равномерно извлекать проволоку, избегая рывков и повреждений изоляции. Принцип действия и строение устройства напоминают намоточный станок, но движения катушки происходят в обратном направлении.

Довольно простое в изготовлении и использовании приспособление выглядит практически так же, как и ручной станок. Отличие заключается в отсутствии ручки и наличии приспособления для фиксации пустотелого корпуса трансформатора на металлической оси. Закрепляют корпус при помощи свернутого в многослойную трубку куска картона, бумаги или любого другого подходящего материала. Так, можно будет обеспечить плавность размотки, отсутствие скачков и ударов катушки об ось.

Рисунок 5. Станок со шпильками.

Немного усложнив конструкцию и добавив в нее фиксаторы из деревянных, металлических или текстолитовых пластин, можно сделать приспособление гораздо более удобным в применении. Вместо металлической оси в таком случае используют шпильку с резьбой диаметром 6 мм. Она будет не просто свободно вращаться в стойках, а фиксироваться системой гаек-барашков (рис. 5).

При размотке мощных трансформаторов между первичной и вторичной обмотками можно обнаружить изоляционный материал. Не следует его выбрасывать, так как он обладает повышенной надежностью и пригодится при конструировании вашего устройства. Помимо этого, во время разборки старого трансформатора вы встретитесь с такой проблемой, как отдельные слои проволоки, покрытые прозрачным материалом – специальным лаком. Не нужно пытаться снять или соскрести его, так как в процессе можно легко повредить тонкую внешнюю обмотку проволоки. Лучше всего разматывать такой трансформатор на станке, делая плавные и медленные движения, при этом проволока сама будет нормально отходить.

Вернуться к оглавлению

Автоматизация подсчета количества витков

Один из важнейших показателей, от которого зависит КПД трансформатора, количество витков проволоки на его корпусе.

Их ручной подсчет оставляет желать лучшей точности, так как результаты во многом зависят от человеческого фактора. Вы можете сбиться со счета, отойти куда-то, забыв, на чем остановились, да и просто отвлечься. В таких случаях на помощь придет способ подсчета с применением вспомогательных приспособлений. В их роли может выступать старый водомер, электросчетчик или велосипедный спидометр.

Передача движений от станка к счетному механизму осуществляется при помощи гибкого валика, изготовленного из резиновой трубки, либо системой шестерней. Второй способ сложнее в подготовке, но гораздо проще и удобнее в использовании. Главное – выбрать шестерни одинакового размера, чтобы не пришлось рассчитывать и принимать поправочный коэффициент.

Вернуться к оглавлению

Заключение по теме

Необходимость намотки трансформатора своими руками часто застает врасплох как опытных мастеров, так и новичков, особенно при отсутствии времени, возможности или желания идти в магазин. Зная, как устроены приборы для укладки проволоки на катушку, можно за очень короткое время смастерить такой агрегат.

Будьте уверены, что эта вещь еще не один раз вам пригодится, так как выполняет работу быстро, удобно и точно.

Трансформаторное железо своими руками

Изготовить самодельный трансформатор – это стоящее дело, чтобы не тратить деньги на покупку трансформаторов.

Подбор материалов

Провод возьмем российский, у него прочнее изоляция. От старых катушек провод используется, если нет повреждения изоляции. Для изоляции подойдет бумага, пленка ФУМ. Для изоляции между обмотками лучше использовать лаковую ткань, несколько слоев изоляции. Для поверхностной наружной изоляции подходит кабельная бумага, лаковая ткань. А также можно мотать трансформатор, применяя изоленту ПВХ.

Пропитка нужна для повышения времени работы, но, она повышает паразитную емкость катушки. Для этой цели применяют лак. Для простого трансформатора можно использовать масляный лак. Покрывается каждый слой. Сразу все слои пропитать невозможно. Лак не должен быстро засохнуть до окончания намотки.

Каркас делают из стеклотекстолита или ему подобного материала.

Расчеты параметров самодельного трансформатора

На простом трансформаторе первичная обмотка имеет 440 витков для 220 вольт. Получается на каждые два витка по 1 вольту. Формула для подсчета витков по напряжению:

N = 40-60 / S, где S – площадь сечения сердечника в см 2 .

Константа 40-60 зависит от качества металла сердечника.

Сделаем расчет для установки обмоток на магнитопровод. В нашем случае у трансформатора окно 53 мм по высоте и 19 мм по ширине. Каркас будет текстолитовый. Две щеки внизу и вверху 53 – 1,5 х 2 = 50 мм, каркас 19 – 1,5 = 17,5 мм, окно размером 50 х 17,5 мм.

Рассчитываем необходимый диаметр проводов. Мощность сердечника трансформатора своими руками по габаритам 170 ватт. На обмотке сети ток 170 / 220 = 0,78 ампера. Плотность тока 2 ампера на мм 2 , стандартный диаметр провода по таблице 0,72 мм. Заводская обмотка из провода 0,5, завод сэкономил на этом.

Обмотка простого трансформатора высокого напряжения 2,18 х 450 = 981 виток.
Низковольтная для накала 2,18 х 5 = 11 витков.
Низкого напряжения накальная 2,18 х 6,3 = 14 витков.

Количество витков первичной обмотки:

берем провод 0,35 мм, 50 / 0,39 х 0,9 = 115 витков на один слой. Количество слоев 981 / 115 = 8,5. Из середины слоя не рекомендуется делать вывод для обеспечения надежности.

Рассчитаем высоту каркаса с обмотками. Первичная из восьми слоев с проводом 0,74 мм, изоляцией 0,1 мм: 8 х (0,74 + 0,1) = 6,7 мм. Высоковольтную обмотку лучше экранировать от других обмоток для предотвращения помех высоких частот. Для того, чтобы мотать трансформатор, делаем обмотку экрана из одного слоя провода 0,28 мм с изоляцией из двух слоев с каждой стороны: 0,1 х 2 + 0,28 = 0,1 х 2 = 0,32 мм.

Первичная обмотка будет занимать места: 0,1 х 2 + 6,7 + 0,32 = 7,22 мм.

Повышающая обмотка из 17 слоев, толщина 0,39, изоляция 0,1 мм: 17 х (0,39 + 0,1) = 6,8 мм. Поверх обмотки делаем слои изоляции 0,1 мм.

Получается: 6,8 + 2 х 0,1 = 7 мм. Высота обмоток вместе: 7,22 + 7 = 14,22 мм. 3 мм осталось для накальных обмоток.

Можно сделать расчет внутренних сопротивлений обмоток. Для этого рассчитывается длина витка, берется длина провода в обмотке, определяется сопротивление, зная удельное сопротивление по таблице для меди.

При расчете сопротивления секции первичной обмотки получается разница около 6-ти Ом. Такое сопротивление даст падение напряжения 0,84 вольта при токе номинала 140 миллиампер. Чтобы компенсировать это падение напряжения, добавим два витка. Теперь во время нагрузки секции равны по напряжению.

Изготовление каркаса катушки трансформатора своими руками

Важны углы на деталях, и точность в размерах, что повлияет на сборку простого трансформатора.

На щечках отводим места для крепления выводных контактов обмоток, сверлим отверстия по расчетам. Когда каркас собран, то теперь скругляем острые грани, к которым будет прикасаться провод обмотки. Используем для этой цели надфиль. Провода не должны резко перегибаться, так как эмаль изоляции потрескается. Теперь проверим, вставляется ли в окно каркаса пластина. Она не должна болтаться, или туго входить. Каркас ставим на специальный станок или готовимся мотать трансформатор вручную. Толстые провода всегда мотаются руками.

Намотка трансформатора своими руками

Укладываем изоляцию первого слоя. Вставляем конец провода в отверстие выводной клеммы. Начинаем мотать провод, не забывая о его натяжении. Проверить можно так: намотанная катушка не будет проминаться от пальца. Провод растягивать нельзя, так как нарушится изоляция. Готовую катушку рекомендуется пропитать парафином, чтобы не испортить провод. Если обмотка гудит во время работы трансформатора, то изоляция провода стирается, провод изгибается и разрушается. По этой причине натяжение провода во время намотки имеет большое значение.

Витки во время намотки придвигаем друг к другу, уплотняем. Первый слой самый важный.

На слое не нужно оставлять пустое место. Наибольшее напряжение на последних витках составляет для первичной 60 + 60 / 2, 18 + 55 В. Изоляция из лака выдержит напряжение, если провод будет проваливаться в пустоту слоя, то может нарушиться изоляция. Пропитываем первый слой, затем второй и так далее. К изоляции между обмотками необходимо отнестись добросовестно. Она должна выдерживать до 1000 вольт. Вверху на изоляции рекомендуется подписать количество витков и размер провода, это пригодится при ремонте.

Слои самодельного трансформатора должны иметь правильную форму. По мере намотки катушка будет изгибаться у краев. Для этого слои нужно равнять во время намотки, не повредив изоляцию.

Вынужденные стыки провода лучше на ребре каркаса за сердечником. Соединять провод скруткой с пайкой, внакладку с пайкой. Длина контакта при соединении делается более 12 диаметров провода. Стык нужно изолировать бумагой или лаковой тканью. Пайка должна быть без острых углов.

Выводные концы обмоток делаются по-разному. Главное, чтобы была надежность и качество.

Окончание изготовления трансформатора своими руками

Припаиваем выводные концы обмоток, изолируем поверхность простого трансформатора, подписываем на нем данные характеристики и производим сборку сердечника. После этого надо проверить этот простой трансформатор своими руками.

Замеряем ток самодельного трансформатора вхолостую, он должен быть минимальным. Смотрим на нагрев. Если греется сердечник, то неправильно подобрано железо. Если нагрелись обмотки, значит, есть короткое замыкание. Если нормально, то замыкаем ненадолго вторичную обмотку, треска и сильного гудения не должно быть.

Пример как сделать самодельный трансформатор

Перейдем к изготовлению самого трансформатора. По готовому сердечнику рассчитаем мощность трансформатора, витки и провод, намотаем первичную и вторичную обмотки, соберем трансформатор полностью.

Чтобы мотать трансформатор напряжением 220 на 12 вольт нам необходимо подобрать магнитный сердечник. Подбираем магнитный сердечник Ш-образный, и каркас от старого трансформатора. Чтобы определить мощность, выдаваемую простым трансформатором, необходимо произвести предварительный расчет.

Расчет трансформатора

Рассчитываем диаметр провода первичной обмотки. Мощность трансформатора Р₁ = 108 Вт:

где: I₁ – ток в первичной обмотке;

тогда ток в первичной обмотке:

Возьмем I₁ = 0,5 ампера.

Из таблицы диаметр провода в зависимости от тока выбираем допустимый ток 0,56 А, диаметр 0,6 мм.

Самодельный трансформатор своими руками можно намотать без станка. На это уйдет два-три часа, не больше. Приготовим полоски бумаги для прокладки ее между слоями провода. Полоску вырезаем шириной равной расстоянию между щечками катушки трансформатора плюс еще пару миллиметров, чтобы бумага легла плотно, по краям витки не залезали друг на друга.

Длину полоски делаем с запасом два сантиметра для склеивания. По краям полоску слегка надрезаем ножницами, чтобы при изгибе бумага не рвалась.

Затем приклеиваем полоску бумаги на каркас, плотно пригладив ее.

Намотка первичной обмотки

Теперь берем провод от старой катушки, у которой провод с хорошей не потрескавшейся изоляцией. Конец провода вставляем в гибкую трубочку изоляции от старого использованного провода соответствующего подходящего диаметра. Просовываем конец обмотки в отверстие каркаса катушки (они уже имеются в старом каркасе).

Катушка мотается плотно, виток к витку. Намотав 3-4 витка, нужно прижать витки, друг к другу, чтобы намотка витков была плотной. Чтобы мотать трансформатор после намотки первого слоя, необходимо посчитать количество витков в ряду. У нас получилось 73 витка. Делаем прокладку полоской бумаги. Наматываем второй слой. Во время намотки нужно все время держать провод в натянутом состоянии, чтобы намотка получалась плотной. После второго слоя также делаем прокладку из бумаги. Если не хватает длины провода, то соединяем с ним другой провод путем спайки. Лудим лакированный провод, нагрев конец паяльником на таблетке аспирина. При этом лак хорошо снимается.

Когда намотка первичной обмотки закончена, то конец провода изолируем в трубочку и выводим наружу катушки. Между первичной и вторичной обмотками делаем обмоточную изоляцию. Можно мотать трансформатор дальше.

Вторичная обмотка

Рассчитаем диаметр провода вторичной обмотки самодельного трансформатора. Мощность вторичной обмотки примем:

Допустимый ток во вторичной обмотке будет равен:

Из таблицы диаметр в зависимости от тока: диаметр для тока 5,55 А – ближайшее значение в таблице 6,28 ампера. Для такого тока необходим диаметр провода 2 мм.

Берем провод, который мы получили при сматывании старого трансформатора. Наматываем провод вторичной обмотки по такому же принципу, как и первичную обмотку. Провод вторичной обмотки намного жестче, поэтому, чтобы он ровно ложился при намотке, периодически его необходимо осаживать ударами молотка через деревянный брусок, чтобы не повредить изоляцию. У нас получилось 3 слоя вторичной обмотки. Получился готовый намотанный каркас простого трансформатора.

Сборка трансформатора своими руками

Для ускорения сборки берем по две Ш-образные пластины. Вставляем их внутрь каркаса поочередно с двух сторон по две штуки.

Перекрывающие пластины пока не ставим. Они будут установлены позже. Если вставлять все пластины сразу всем пакетом, то между пластинами появляются зазоры и индуктивность всего сердечника падает. После сборки Ш-образных пластин самодельного трансформатора вставляем перекрывающие пластины, также по две штуки.

После сборки сердечника аккуратно обстукиваем его плоскости молотком для выравнивания пластин. При помощи стоек и шпилек будем стягивать сердечник. По правилам на шпильки надеваются бумажные гильзы для снижения потерь в сердечнике.

Концы обмоток зачищаем и лудим. Затем припаиваем к выводным планкам, которые можно прикрепить к каркасу трансформатора. Получился готовый трансформатор своими руками.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта , буду рад если вы найдете на моем сайте еще что-нибудь полезное.

На сегодняшний день многие домашние электрики задумываются о том, как сделать тороидальный трансформатор. Этот спрос на него обеспечен тем, что он имеет сердечник, который значительно лучше по сравнению с другими. Он имеет меньший вес, который может отличаться в полтора раза. Также и КПД этого трансформатора будет значительно выше.

Вот основные причины, которые останавливают многих мастеров при его изготовлении:

Достаточно сложно найти подходящий сердечник.
Его изготовление занимает много времени.

Тороидальный трансформатор и его расчет

Для того чтобы значительно облегчить расчет тороидального трансформатора вам необходимо знать следующие данные:

Выходное напряжение, которое будет подаваться на первичную обмотку U.
Диаметр сердечника внешний D.
Внутренний диаметр сердечника d.
Магнитопровод

Площадь поперечного сечения S будет определять мощность трансформатора. Оптимальным значением на сегодняшний день считается 45-50 см. Рассчитать это значение достаточно просто и сделать это можно с помощью формулы:

Наиболее важной характеристикой сердечника считается площадь его окна S. Этот параметр будет определять интенсивность отвода избытков тепла. Оптимальное значение этого параметра может составлять 80-100 см. Вычисляется он по формуле:

Благодаря этим значениям вы легко рассчитаете его мощность по формуле:

P = 1,9 * S_c * S_{, где S_c и S_{необходимо брать в квадратных сантиметрах, а P получится в ваттах. Затем вам потребуется найти число витков на один вольт:}}

Когда значение k вам станет известным, то можно будет рассчитать количество витков во вторичной обмотке:

Производить расчеты лучше, если в качестве исходного значения использовать напряжение на вторичной обмотке:

W₁ = (U₁ * w₂) / U₂, где U₁ – это напряжение, которое подводят к первичной обмотке, а U₂ снимаемое со вторичной.

Сварочный ток проще всего регулировать с помощью изменения числа витков в первичной обмотке, так как здесь существует меньшое напряжение.

Изготовление тороидального сердечника

Тороидальные трансформаторы содержат в своей конструкции сложный сердечник. Лучшим материалом для его изготовления считается трансформаторная сталь. Для того чтобы изготовить сердечник тороидального трансформатора вам необходимо использовать стальную ленту. Ее необходимо свернуть в рулон, который будет иметь форму Тора. Если у вас уже есть такая форма, то никаких проблем возникнуть не должно.

Если значение внутреннего диаметра d будет недостаточным, то часть ленты необходимо отмотать. В результате этого у вас возрастут оба диаметра, и увеличится площадь всей поверхности. Правда при этом у вас может уменьшиться площадь поперечного сечения.

Хороший готовый сердечник вы также можете найти на лабораторном автотрансформаторе. Вам следует перемотать его обмотки. Измерительные трансформаторы имеют более простой сердечник.

Еще к одному способу изготовления тороидального сердечника относят использование пластин от неисправного промышленного трансформатора. Сначала из этих закрепок вам потребуется изготовить обруч. Его диаметр должен составлять 26 см. Внутрь этого обруча необходимо постепенно вставлять пластины. Следите за тем чтобы они не разматывались.

Если тороидальный трансформатор наберет необходимое сечение, тогда его магнитопровод готов. Для увеличения S_{вам необходимо сделать два тороида. Они должны иметь одинаковые размеры. Их края необходимо будет закруглить с помощью напильника. Из картона необходимо сделать два специальных кольца и две полоски для Тора. После их наложения все элементы следует обмотать изоляционной лентой. Теперь ваш магнитопровод готов.}

Намотка тороидального трансформатора

Намотка тороидального трансформатора – это достаточно сложный процесс, который занимает много времени. Тороидальный трансформатор имеет одну из наиболее сложных намоток. Наиболее простым способом считается использование специального челнока. На него следует намотать провод нужной длины и затем его через отверстия. Он имеет сложную конструкцию, но это не влияет на принцип работы трансформатора тороидального. После пропуска через челнок у вас начнет формироваться соответствующая обмотка.

Челнок обычно изготавливается из дерева. Его толщина составляет 6 мм длина 40 см, а ширина 4 см. В его торцах вам следует сделать полукруглые вырезы. Для оценки его длины вам необходимо намотать провод на челнок, а значение умножить на количество витков. В этом случае запас должен составлять 20%.

Намотку необходимо делать с помощью кругового челнока. В качестве заготовки вам могут послужить согнутые пластмассовые трубы или обруч. Обруч необходимо распилить в одном месте и продеть его сквозь внутреннее окно сердечника. Провод в нескольких местах следует зафиксировать изолентой. Она не даст вашему проводу рассыпаться.

Надеемся, что благодаря этой статье вы самостоятельно сможете изготовить тороидальный трансформатор своими руками.

Преобразование тока или напряжения применяется практически в каждом электроприборе. Для чего нужен трансформатор? Более практичного и универсального прибора для преобразования напряжения еще не придумали.

Как устроен трансформатор?

Основа прибора – замкнутый магнитопровод. На него наматываются обмотки – от двух и более. При появлении на первичной обмотке переменного напряжения, в основе возбуждается магнитный поток. Он наводит на остальных обмотках переменное напряжение с аналогичной частотой.

Разница в количестве витков между обмотками определяет коэффициент изменения величины напряжения. Проще говоря, если вторичная обмотка имеет вдвое меньше витков, на ней возникнет напряжение, в два раза меньшее, чем в первичной. Мощность остается прежней, что позволяет работать с большими токами при меньшем напряжении.

Конструктивное исполнение различается по форме магнитопровода.

Броневой

Образует два витка магнитного поля, рассчитан на большие нагрузки. Магнитопровод разъемный, удобен в сборке – на центральный стержень надевается готовая обмотка. Недостаток – тяжелый, габаритный. Крайние и поперечные стержни магнитопровода эффективно не используются.

Стержневой

Конструкция аналогична броневому, магнитное поле одновитковое, соответственно мощность меньше. Также имеет разборную конструкцию. Эффективность использования поверхности магнитопровода не выше 40%.

Тороидальный трансформатор

Имеет самый высокий КПД. Это достигается за счет 100% использования площади магнитопровода. Поэтому, при одинаковой мощности, такие трансформаторы имеют меньшие размеры. Еще одно преимущество – за счет распределения обмоток по всей площади основы, охлаждение витков более эффективное. Это позволяет еще больше нагрузить преобразователь без превышения критической температуры. Недостаток один – такие трансформаторы сложно собирать, поскольку основа неразъемная.

Материалы для магнитопровода:

Железные основы набираются из пластин, наматываются ленточным способом, или отливаются монолитно. Наиболее эффективный материал – феррит. Чаще всего применяется именно в торах, увеличивая их КПД.

Какие бывают трансформаторы по конструкции, мы рассмотрели. При покупке готового прибора, вас мало волнует, насколько сложно его сделать.

Тороидальная конструкция удобна в монтаже (занимает мало места, крепится одним винтом). Однако стоит такой прибор выше, чем стержневые или броневые преобразователи напряжения. Часто его цена перекрывает экономию от самостоятельного изготовления всей электроустановки.

Тороидальный трансформатор, как сделать своими руками?

Первое, что приходит в голову – взять готовый тор от сломанной бытовой техники, и попробовать изменить параметры вторичной обмотки под ваши расчеты. Как перемотать трансформатор своими руками, знают все радиолюбители.

Но тороидальный сердечник не разбирается, если пропускать через «бублик» пару тысяч (или даже сотен) витков, на перемотку уйдут месяцы. Да и вероятность повредить оболочку проволоки при таком способе довольно высока.

Чтобы не задаваться вопросами типа: «Что можно сделать из трансформатора от микроволновки?» (из него делают споттеры для точечной сварки), логичнее будет подбирать трансформатор под конкретную задачу, а не наоборот.

Если ваш электроприбор компактный, ищите тороидальный преобразователь. Кстати, в микроволновых печах применяются бронированные трансформаторы, достаточно крупного размера.

Имея представление о характеристиках собираемого блока питания, вы должны знать, как рассчитать мощность трансформатора. Получив эту важную характеристику, начинаете поиски донора. Если приобретенный трансформатор имеет заводскую этикетку, или еще лучше, паспорт изделия – вы пользуетесь этой информацией. А если у вас в руках безымянное изделие?

Первый вопрос, который возникнет: «Как определить выводы трансформатора?» Необходимо произвести замеры сопротивления между контактами с помощью мультиметра. Надо найти первичную обмотку. Как правило, контакты первички не соединены с вторичными обмотками.

То есть, если прозвонка показала гарантировано обособленную обмотку, это первичка. По результатам замеров рисуем схему, и приступаем к определению коэффициентов понижения напряжения.

На контакты первичной обмотки подводим напряжение 220 вольт. Для безопасности можно ограничить ток какой-нибудь нагрузкой. Например, последовательно включить лампу накаливания мощностью 40-60 Вт. Лампа шунтируется обычным тумблером. Подключение производится через предохранитель, или бытовой удлинитель с защитным автоматом (на случай короткого замыкания).

Необходимо дать поработать тору несколько минут «в холостую» с включенной лампой. Затем отключите питание, и оцените температуру устройства. Если избыточного нагрева нет – шунтируйте лампу выключателем и снова дайте время на проверку нагрева.

После этого можно приступать к составлению диаграммы напряжения на вторичных обмотках. Произведите замеры на контактах во всех возможных комбинациях. Результаты отобразите на схеме. Получив полную картину, подайте на обмотки нагрузку, соответствующую напряжению. Лучший способ – та же лампа накаливания.

Оценить возможности прибора можно по степени нагрева под нагрузкой. Нормальная температура – не более 45°С. То есть, сразу после отключения от сети, трансформатор можно трогать рукой без температурного дискомфорта.

Рассмотрим как производится расчет мощности трансформатора

Для начала определяем сечение основы. Магнитопровод должен не только выдержать магнитное поле определенной интенсивности, он еще рассеивает выделяемое тепло. Существует упрощенный метод исчисления площади сечения в см². Она равна квадратному корню от требуемого значения мощности в ваттах.

Это максимальное значение, реальный трансформатор должен иметь запас +50%. Иначе сердечник попадет в область магнитного насыщения, что приведет к резкому локальному нагреву. Для сердечников тороидальной формы достаточно запаса 30% от расчетной площади.

Далее необходимо знать, как определить параметры провода для обмоток, чтобы обеспечить расчетную мощность трансформатора. Первая величина – количество витков на вольт (речь идет о первичной обмотке).

Для этого воспользуемся несложной формулой: константу 60 делим на площадь сечения в см². Например, сечение магнитопровода 6 см². Значит, на каждый вольт входного напряжения, требуется 10 витков провода. То есть при питании 220 вольт, первичная обмотка будет состоять из 2200 витков.

Расчет вторичных обмоток производится в пропорции коэффициента трансформации. Если необходимо 20 вольт на выходе, при константе 10 витков на вольт, потребуется 200 витков вторичной обмотки. Это абсолютное значение, без учета потерь при нагрузке. Истинное количество витков получаем, умножив значение на 1,2.

Прежде чем намотать трансформатор, надо знать сечение провода. Минимальный диаметр проволоки рассчитывается по формуле: D=0.7*√I

D – диаметр проводника в мм

0,7 – установочный коэффициент

√I – квадратный корень из значения силы тока в амперах

Экономить на проводе не стоит. Меньший диаметр плохо рассеивает тепло, и обмотка может перегореть. Чем тоньше провод, тем выше сопротивление. Возможны потери мощности и снижение расчетных характеристик.

Перемотка трансформатора своими руками

Расчет произвели, параметры «донора» определили, требуется перемотка вторичной обмотки. На стержневом или бронированном трансформаторах все просто – обмотка мотается на коробочку из электротехнического картона, затем надевается на разборный магнитопровод.

А как намотать тороидальный трансформатор?

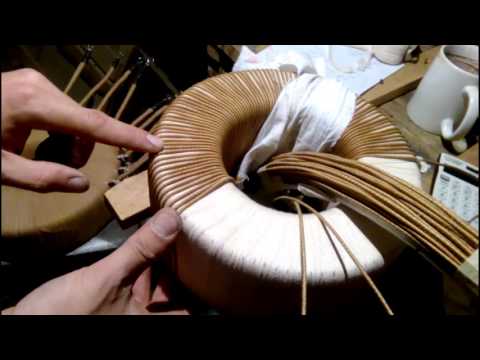

Намотка тороидального трансформатора своими руками – видео.

Есть два способа, отработанных десятилетиями.

С помощью челнока. На вилочный челнок предварительно наматываем требуемое количество проводника. Лучше рассчитать его с запасом, возможны потери от перекосов на витках.

Этот способ годится в случаях, когда внутренний диаметр тора достаточно большой, а проводник тонкий и гибкий. Количество витков также имеет значение. Мотать обмотку даже в 500-700 витков вы будете очень долго.
Вторая технология более прогрессивная. Намотка с помощью размыкаемого обода.

Намоточный обод продевается в «дырку от бублика» и соединяется в единое кольцо. Затем на него наматывается требуемое количество проволоки. После чего проводник сматывается с обода на тороид, с одновременным его вращением для равномерной укладки.

Несмотря на кажущуюся сложность приспособления, его можно изготовить самостоятельно.

Как рассчитать и намотать трансформатор своими руками? FAQ

Как рассчитать и намотать силовой низкочастотный трансформатор для блока питания УНЧ? FAQ Часть 1

Эта тема возникла в связи с написанием статьи о самодельном усилителе низкой частоты. Хотел продолжить повествование, рассказав о блоке питания и добавив ссылку на какую-нибудь популярную статью о перемотке трансформаторов, но не нашёл простого понятного описания. Что ж поделаешь, всё нужно делать самому. https://oldoctober.com/

В этом опусе я расскажу, на примере своей конструкции, как рассчитать и намотать силовой трансформатор для УНЧ. Все расчёты сделаны по упрощённой методике, так как в подавляющем большинстве случаев, радиолюбители используют уже готовые трансформаторы. Статья рассчитана на начинающих радиолюбителей.

Самые интересные ролики на Youtube

Те же, кто хочет углубиться в расчёты, может скачать очень хорошую книжку с примерами полного расчёта трансформатора, ссылка на которую есть в конце статьи. Также в конце статьи есть ссылка на несколько программ для расчёта трансформаторов.

Близкие темы.

Блок питания для усилителя низкой частоты из доступных деталей. УНЧ, часть 3.

Как подружить Блокнот с Калькулятором Windows, чтобы облегчить расчёты?

Оглавление статьи.

Как определить необходимую мощность силового трансформатора для питания УНЧ?
Какую схему питания УНЧ выбрать?
Расчёт выходного напряжения (переменного тока) трансформатора работающего на холостом ходу или без существенной нагрузки.
Расчёт напряжения (постоянного тока) на выходе блока питания работающего при максимальной нагрузке.
Типы магнитопроводов силовых трансформаторов.
Как определить габаритную мощность трансформатора?
Где взять исходный трансформатор?
Как подключить неизвестный трансформатор к сети?
Как сфазировать обмотки трансформатора?
Как определить количество витков вторичной обмотки?
Как рассчитать диаметр провода для любой обмотки?
Как измерить диаметр провода?
Как рассчитать количество витков первичной обмотки?
Как разобрать и собрать трансформатор?
Как намотать трансформатор?
Как закрепить выводы обмоток трансформатора?
Как изменить напряжение на вторичной обмотке не разбирая трансформатор?
Программы для расчёта силовых трансформаторов.
Дополнительные материалы к статье.

Страницы 1 2 3 4

Как определить необходимую мощность силового трансформатора для питания УНЧ?

Для колонок описанных здесь, я решил собрать простой усилитель мощностью 8-10 Ватт в канале, на самых дешёвых микросхемах, которые только удалось найти на местном радиорынке. Ими оказались – TDA2030 ценой всего по 0,38$.

Предполагаемая мощность в нагрузке должна составить 8-10 Ватт в канале:

10 * 2 = 20W

КПД микросхемы TDA2030 по даташиту (datasheet) – 65%.

20 / 0,65 = 31W

Я подобрал трансформатор с витым броневым магнитопроводом, так что, КПД можно принять равным – 90%.https://oldoctober.com/

31 / 0,9 = 34W

Приблизительно оценить КПД трансформатора можно по таблице.

Мощность трансформатора (Вт)	КПД трансформатора (%)
Мощность трансформатора (Вт)	Броневой штампованный	Броневой витой	Стержневой витой	Кольцевой
5-10	60	65	65	70
10-50	80	90	90	90
50-150	85	93	93	95
150-300	90	95	95	96
300-1000	95	96	96	96

Значит, понадобится сетевой трансформатор мощностью около 30-40 Ватт. Такой трансформатор должен весить около килограмма или чуть больше, что, на мой взгляд, прибавит моему мини усилителю устойчивости и он не будет «бегать» за шнурами.

Если мощность трансформатора больше требуемой, то это всегда хорошо. У более мощных трансформаторов выше КПД. Например, трансформатор мощностью 3-5 Ватт может иметь КПД всего 50%, в то время как у трансформаторов мощностью 50–100 Ватт КПД обычно около 90%.

Итак, с мощностью трансформатора вроде всё более или менее ясно.

Теперь нужно определиться с выходным напряжением трансформатора.

Вернуться наверх к меню

Какую схему питания УНЧ выбрать?

Для питания микросхемы, я решил использовать двухполярное питание.

При двухполярном питании не требуется бороться с фоном и щелчками при включении. Кроме того, отпадает необходимость в разделительных конденсаторах на выходе усилителя.

Ну, и самое главное, микросхемы, рассчитанные на однополярное питание и имеющие соизмеримый уровень искажений, в несколько раз дороже.

Это схема блока питания. В нём применён двухполярный двухполупериодный выпрямитель, которому требуются трансформатор с двумя совершенно одинаковыми обмотками «III» и «IV» соединёнными последовательно. Далее все основные расчёты будут вестись только для одной из этих обмоток.

Обмотка «II» предназначена для питания электронных регуляторов громкости, тембра и стереобазы, собранных на микросхеме TDA1524. Думаю описать темброблок в одной из будущих статей.

Ток, протекающий через обмотку «II» будет крайне мал, так как микросхема TDA1524 при напряжении питания 8,5 Вольта потребляет ток всего 35мА. Так что потребление здесь ожидается менее одного Ватта и на общей картине сильно не отразится.

Вернуться наверх к меню

Расчёт выходного напряжения (переменного тока) трансформатора работающего на холостом ходу или без существенной нагрузки.

Этот расчёт необходимо сделать, чтобы обезопасить микросхему от пробоя.

Максимальное допустимое напряжение питания TDA2030 – ±18 Вольт постоянного тока.

Для переменного тока, это будет:

18 / 1,41 ≈ 12,8 V

Падение напряжения на диоде* выпрямителя при незначительной нагрузке – 0,6 V.

12,8 + 0,6 = 13,4 V

*Схема применённого выпрямителя построена так, что протекающий в любом направлении ток создаёт падение напряжения только на одном из диодов. При использовании одной вторичной обмотки и мостового выпрямителя, таких диодов будет два.

При повышении напряжения сети, напряжение на выходе выпрямителя увеличится. По нормативам, напряжение сети должно быть в пределах – -10… +5% от 220-ти Вольт.

Уменьшаем напряжение на вторичной обмотке трансформатора для компенсации повышения напряжения сети на 5%.

13,4 * 0.95 ≈ 12,7 V

Мы получили значение максимального допустимого напряжения переменного тока на вторичной обмотке трансформатора при питании микросхемы TDA2030 от двухполярного источника без стабилизации напряжения.

Проще говоря, это чтобы напряжение не вылезло за пределы ±18V и не спалило микруху.

Те же значения для этой линейки микросхем.

Тип микросхемы	На выходе трансформатора (~В)	Напряжение питания max (±В)
TDA2030	12,7	18
TDA2040	14	20
TDA2050	17,4	25

Вернуться наверх к меню

Расчёт напряжения (постоянного тока) на выходе блока питания работающего при максимальной нагрузке.

Этот расчёт необходимо сделать, чтобы оценить максимальную мощность на нагрузке и ограничить её путём снижения напряжения, если она выйдет за допустимые пределы для данного типа микросхемы или нагрузки.

Под нагрузкой напряжение переменного тока на вторичной обмотке понижающего трансформатора может уменьшиться.

12,7 * 0.9 ≈ 11,4V

Падение напряжения на диоде* выпрямителя резко возрастёт под нагрузкой и может достигнуть, в зависимости от типа диода, – 0.8… 1,5V.

11,4 – 1,5 = 9,9V

После выпрямителя получаем на конденсаторе фильтра напряжение постоянного тока:

9,9 * 1,41 ≈ 14V

Но, под нагрузкой, конденсатор не будет успевать заряжаться до максимально возможного напряжения. Поэтому, и в этом случае, исходное напряжение увеличивают на 10%.

14 * 0.9 = 12,6V

В реальности, действующее напряжение может быть и выше, а 12,6 Вольта, это тот уровень, на котором предположительно возникнет ограничение аудио сигнала. На картинке изображён эпюр напряжения на нагрузке, снятый при воспроизведении частоты синусоидального сигнала. Сигнал ограничен напряжением питания УНЧ.

При ограничении сигнала возникают сильные искажения, которые фактически и ограничивают выходную мощность УНЧ.

По даташиту, при напряжении питания ±12,6 Вольта и нагрузке 4 Ω, микросхема TDA2030 развивает синусоидальную мощность 9 Ватт. Этой мощности вполне хватит для моих скромных колонок и она не выйдет за пределы допуска для TDA2030.

Выходная мощность микросхем этой серии на нагрузке 4 Ω при использовании нестабилизированного блока питания с максимальным допустимым напряжением.

Тип микросхемы	Мощность на нагрузке (Вт)	Напряжение питания на выходе БП под нагр. (±В)
TDA2030	9	12,6
TDA2040	22	14
TDA2050	35	18

Получив необходимые исходные данные, можно приступать к перемотке трансформатора.

Вернуться наверх к меню

Страницы 1 2 3 4

Это адреса, которые я посещал недавно, чтобы убедиться, что это серьёзные, солидные компании, а не всякий трэш. Ну вот и всё, главное красиво и ненавязчиво закончить мысль. Всем удачи!

Узнаем как намотать трансформатор: пошаговая инструкция

Трансформатор представляет собой агрегат, предназначенный для передачи электроэнергии с измененными показателями по сети к конечному потребителю. Это оборудование отличается определенной схемой. Трансформаторы могут понижать или повышать напряжение.

Со временем сердечнику может потребоваться перемотка. В этом случае радиолюбитель сталкивается с вопросом, как намотать трансформатор. Этот процесс занимает достаточно много времени и требует концентрации внимания. Однако сложного ничего в перемотке контура нет. Для этого существует пошаговая инструкция.

Конструкция

Трансформатор работает по принципу электромагнитной индукции. Он может иметь различную конструкцию магнитопривода. Однако одной из самых распространенных является тороидальная катушка. Ее конструкция была изобретена еще Фарадеем. Чтобы понимать, как намотать тороидальный трансформатор или прибор любой другой конструкции, необходимо изначально рассмотреть конструкцию его катушки.

Тороидальные устройства преобразуют переменное напряжение одной мощности в другую. Бывают однофазные и трехфазные конструкции. Они состоят из нескольких элементов. В состав конструкции входит сердечник из ферромагнитной стали. Есть резиновая прокладка, первичная, вторичная намотка, а также изоляция между ними.

Обмотка имеет экран. Изоляционным материалом покрыт и сердечник. Также применяется предохранитель, крепежные элементы. Чтобы соединить обмотки в единую систему, применяется магнитопривод.

Приспособление для намотки

Тороидальные трансформаторы могут быть разных видов. Это необходимо учитывать в процессе создания контура. Намотать трансформатор 220/220, 12/220 или прочие разновидности можно при помощи специального инструмента.

Чтобы упростить процесс, можно изготовить особый аппарат. Он состоит из деревянных стоек, которые скреплены между собой металлическим прутом. Он имеет форму рукояти. Этот вертел поможет быстро намотать контуры. Прутик должен быть не толще 1 см. Он будет пронизывать каркас насквозь. При помощи дрели выполнить этот процесс будет проще.

Дрель крепится на плоскости стола. Она будет находиться параллельно. Рукоять должна свободно вращаться. Прут вставляется в патрон дрели. Перед этим на металлический штырь нужно надеть колодку с каркасом будущего трансформатора. Прут может иметь резьбу. Этот вариант считается предпочтительнее. Колодку можно будет зажать с обеих сторон при помощи гайки, текстолитовыми пластинами или дощечками из дерева.

Другие инструменты

Чтобы намотать трансформатор 12/220, импульсный, ферритовый или прочие разновидности конструкций, необходимо подготовить еще несколько инструментов. Вместо представленной выше конструкции можно воспользоваться индуктором от телефона, устройством для перемотки пленки, машиной для шпули с ниткой. Вариантов существует множество. Они должны обеспечить плавность, равномерность процесса.

Также потребуется подготовить прибор для размотки. По своему принципу подобное оборудование похоже на представленные выше устройства. Однако при обратном процессе можно производить вращение без ручки.

Чтобы не считать число витков самостоятельно, следует приобрести специальный прибор. Он будет учитывать количество витков на катушке. Для этих целей может подойти обыкновенный водяной счетчик или велосипедный спидометр. При помощи гибкого валика выбранный прибор учета соединяется с наматывающим оборудованием. Можно сосчитать количество витков катушки устно.

Расчеты

Чтобы понять, как намотать импульсный трансформатор, необходимо произвести расчеты. Если же осуществляется перемотка уже существующей катушки, можно просто запомнить изначальное количество ее витков и приобрести провод идентичного сечения. В этом случае без расчетов можно обойтись.

Но если требуется создать новый трансформатор, нужно определить количество и тип материалов. Например, для устройства с рабочей нагрузкой от 12 до 220 В потребуется аппарат от 90 до 150 Вт мощностью. Взять магнитопривод можно, например, из старого телевизора. Сечение проводника определяется в соответствии с мощностью агрегата.

Количество витков катушек определяется для 1В. Этот показатель приравнивается к 50 Гц. Первичная (П) и вторичная (В) обмотки рассчитываются так:

П = 12 х 50/10 = 60 витков.
В = 220 х 50/10 = 1100 витков.

Чтобы определить в них токи, применяется следующая формула:

Тп = 150 : 12 = 12,5 А.
Тв = 150 : 220 = 0,7 А.

Полученный результат необходимо учесть при выборе материалов для создания нового прибора.

Изоляция слоев

Чтобы намотать ферритовый трансформатор или другую разновидность приборов, необходимо изучить еще один нюанс. Между определенными слоями проводников следует устанавливать изоляционные материалы. Чаще всего для этого применяется конденсатная или кабельная бумага. Все необходимые материалы можно приобрести в специализированных магазинах. Бумага должна обладать достаточной плотностью, быть ровной без просветов или отверстий.

Между отдельными катушками изоляционные слои создаются из более прочных материалов. Чаще всего применяется лакоткань. Ее с обеих сторон обкладывают бумагой. Это необходимо еще и для выравнивания поверхности перед проведением намотки. Если лакоткань найти не удалось, вместо нее можно использовать сложенную в несколько слоев бумагу.

Бумагу режут на полоски, ширина которых должна быть больше, чем контур. Они должны выходить за края обмотки на 3-4 мм. Лишний материал будет подворачиваться вверх. Это позволит хорошо защитить края катушки.

Каркас

Чтобы понять, как правильно намотать трансформатор, следует уделить внимание каждой детали этого процесса. Подготовив изоляцию, провод и инструмент, следует сделать каркас. Для этого можно взять картон. Внутренняя часть каркаса должна быть больше стержня сердечника.

Для О-образного магнитопривода необходимо подготовить 2 катушки. Для сердечника Ш-образной формы потребуется один контур. В первом варианте круглый сердечник необходимо покрыть изоляционным слоем. Только после этого приступают к намотке.

Если же магнитопривод будет Ш-образный, каркас выкраивают из гильзы. Из картона вырезаются щетки. Катушку в этом случае необходимо будет завернуть в компактную коробку. Щетки надеваются на гильзы. Подготовив каркас, можно приступать к намотке проводника.

Пошаговая инструкция намотки

Намотать трансформатор своими руками будет достаточно просто. Для этого катушку с проводом следует установить в оборудовании для размотки. С нее будет снят старый провод. Каркас будущего трансформатора нужно поставить в оборудование для намотки. Далее можно производить вращательные движения. Они должны быть размеренные, без рывков.

В процессе такой процедуры провод со старой катушки будет перемещен на новый каркас. Между проводом и поверхностью стола расстояние должно составлять не менее 20 см. Это позволит положить руку и фиксировать кабель.

На стол нужно заранее выложить все необходимые инструменты и оборудование. Под рукой должна быть бумага изоляционная, ножницы, наждачная бумага, паяльник (включенный в сеть), ручка или карандаш. Одной рукой необходимо поворачивать ручку устройства для наматывания, а второй – проводник фиксировать. Нужно чтобы витки укладывались равномерно, ровно.

Процесс соединения

Рассматривая, как намотать трансформатор, необходимо изучить процесс соединения проводов. Если при наматывании жила оборвется, следует произвести процесс спайки. Эта процедура может потребоваться и в том случае, если изначально предполагается создавать контур из нескольких отдельных кусков проволоки. Спайку выполняют в соответствии с толщиной провода.

Для проволоки толщиной до 0,3 мм необходимо очистить концы на 1,5 см. Затем их можно просто скрутить и спаять при помощи соответствующего инструмента. Если же жила толстая (более 0,3 мм), можно спаять концы напрямую. Скручивание в этом случае не потребуется.

Если же провод очень тонкий (менее 0,2 мм), его можно сварить. Их скручивают без проведения процедуры зачистки. Место соединения подносят в пламя зажигалки или спиртовки. В месте соединения должен появиться наплыв из металла. Место соединения проводов нужно обязательно изолировать лакотканью или бумагой.

Испытание

Изучив процедуру, как намотать трансформатор, следует учесть еще несколько рекомендаций. Количество витков тонкого проводника может достигать несколько тысяч. В этом случае лучше использовать специальное счетное оборудование. Обмотку защищают сверху бумагой. Для толстого проводника наружная защита не требуется.

Далее производится испытание работы трансформатора. Его первичный контур подключается к сети. Последовательно к источнику питания подсоединяют лампу. Это позволит выявить короткое замыкание.

Чтобы оценить надежность изоляции, необходимо поочередно касаться выведенным проводником каждого выхода сетевых контуров. Процедуру проверки нужно выполнять очень осторожно. Следует исключить вероятность удара током.

Рассмотрев пошаговую инструкцию намотки трансформатора, можно отремонтировать старый или создать новый прибор. При четком следовании всем ее пунктам удается создать надежный, долговечный агрегат.

Как заводить Тороиды

Все тороиды, используемые в RF-ToolKits, наматываются одинаково … по часовой стрелке!
Вот пример тороида с вращением по часовой стрелке.

, а это пример тороида с обмоткой против часовой стрелки.

Отрежьте магнитный провод до необходимой длины.
Вы можете использовать программу Toroid Calculator Program , чтобы помочь вам определить правильную длину провода.
Если эта программа у вас не работает, попробуйте http://toroids.info
Обратите внимание, что каждый проход через отверстие тороида считается одним (1) полным оборотом!

Ниже приводится подробное графическое описание намотки тороидов в направлении CW:

1. Удерживайте тороид в левой руке большим и указательным пальцами так, чтобы была видна половина отверстия тороида.
Правой рукой проденьте половину длины провода через отверстие тороида. Это один (1) ход.

2. Теперь возьмитесь за тороид большим и указательным пальцами правой руки и зажмите провод между большим пальцем и корпусом тороида.
Левой рукой проведите провод вокруг тороида влево.

3. Большим пальцем левой руки протолкните и согните проволоку вокруг корпуса тороида.

4. Теперь левой рукой возьмитесь за конец провода, направленный к вам, вставьте конец провода в центр и протолкните провод, пока не останется петля в половину (1/2) дюйма.

5. Прижмите проволочную петлю к корпусу тороида.

6. Теперь потяните провод снизу отверстия на себя, одновременно нажимая сверху.
Будьте осторожны. Не позволяйте проволоке царапать внутренние углы.

7. Плотно оберните проволоку вокруг тороида большим и указательным пальцами левой руки.

8.После того, как половина проволоки намотана на тороид, переверните тороид и повторяйте шаги со 2 по 7, пока не закончите.

9. При намотке провода на корпус тороида наматывайте его как можно плотнее, не растягивая провода.
После того, как все витки будут на тороиде, равномерно распределите витки ногтями, пока провод не повернется крышкой.
около 90 процентов (324 градуса) тороида. Это важно, потому что индуктивность тороидов для наших комплектов
рассчитываются и измеряются с 90-процентным спредом.

Наконец, тороид по часовой стрелке должен выглядеть так:

На этом рисунке показано 20 витков через тороид.
Все тороиды, используемые в наборах kitsandparts.com, предназначены для намотки по часовой стрелке.

как намотать трансформатор

Этот трансформатор должен выдавать 24 В при полной нагрузке. Прямоугольный ламинированный сердечник (CRGO и CRNGO), Каталог продукции для типов магнитного сердечника, Автоматическая машина для намотки сердечника и ее типы, Трансформаторы тока: принципы работы, назначение, параметры и спецификации, наиболее опасные электрические опасности в коммерческом здании, Что такое силовой трансформатор Основной? Еще один фактор, который необходимо учитывать, – это сопротивление провода. Преобразователь можно использовать на галогенных лампах в качестве сетевого трансформатора, зарядного устройства или блока. Однако при 7 обмотках общее количество витков составляет 721. Сосчитал их на хрен, при снятии вторичной обмотки, и все они были разные. Немного царапины и несколько ударов молотком, и вышла вторичная шпулька. Тогда он будет переключен в режим. Почему сердечник трансформатора сделан только из электротехнической стали? 1а). Если требуется сетевой трансформатор для дуговой сварки, добавьте необходимое количество витков вверху.Тороидальный трансформатор – наиболее распространенное устройство, которое используется не только для сварочного аппарата. Вот пошаговое видео-руководство с Youtube, Самые опасные электрические опасности в коммерческом здании. Предприятия, которые работают ежедневно, вероятно, не задумываются об электрических аспектах коммерческого здания. Первичная обмотка подключена к источнику напряжения, а вторичная – к заряду. Я сделал это из-за множества отвлекающих факторов, из-за которых я терял счет! Этот трансформатор уже несколько лет лежит в моем ящике для мусора.Зная напряжение на каждой вторичной обмотке и подсчитывая количество витков на каждой из них, когда я ее разматывал, я смог получить число витков на вольт, разделив количество витков на измеренное напряжение. Вы также можете использовать малярный скотч поверх листа. Также сохраняйте зазор между первичной и вторичной обмотками. Ответ Коэффициент трансформации определяется этим. Другими словами, на каждые четыре витка / обмотки с высоким импедансом вам понадобится… Вы также можете видеть, что шпулька достаточно заполнена.Это действительно важно, несоответствие приведет к потерям и перегреву! Перед тем, как намотать тороидальный трансформатор в домашних условиях, необходимо замерить его значения. Шаг 11. Поэтому я решил модифицировать бобину, выходящую из индуктора, разрезав ее пополам и сделав две, как можно увидеть выше справа. Диаметр составляет от 0,4 до 0,45 мм, что дает площадь поперечного сечения около 0,126 квадратных мм. Получить первый E – сложная часть. Вот руководство, которое поможет вам научиться наматывать тороидальную магнитную цепь для полуавтоматического устройства: 1.Это может быть ваша старая алюминиевая катушка с потрескавшейся изоляцией, из-за которой произошло короткое замыкание, или это может быть недостаточно хорошее соединение – как вы знаете, вы не можете паять алюминий без специального припоя. (Корень квадратный из 16 равен 4.) При необходимости вы можете прочитать о принципе действия трансформатора тока. Эти витки составляют вторичную обмотку, в то время как основной – это только один виток провода, проходящего через феррит. У меня есть место на шпульке 17 х 11 мм. Это означает, что катушка будет вращаться в пальцах во время движения.Черная магия. Для тех, кому нужно наматывать свои собственные трансформаторы, очень важно знать конструкцию трансформаторов. Широко распространенное определение для этого звучит следующим образом: трансформатор – это устройство, которое, используя явление электромагнитной индукции, способно повышать амплитуду напряжения без изменения формы и частоты сигнала. Обхватите катушку правой рукой пальцами по направлению тока. В качестве шунта вторичной обмотки используется сопротивление, а не диод.Шаг 14. Изучив спецификации проводов, я установил, что правильный калибр проводов составляет около 18 SWG. При намотке нужно следить за тем, чтобы между витками не было свободного пространства. Общий принцип работы системы, независимо от ее формы и назначения, заключается в следующем. Вот руководство, которое поможет вам научиться наматывать тороидальную магнитную цепь для полуавтоматического устройства: это позволяет вам самостоятельно визуализировать тороидальный трансформатор 220 на 24 вольт. Изготовить тороидальный трансформатор сможет даже молодой электрик.Это поможет вам значительно ускорить работу и в то же время вы можете быстро рискнуть железным прыжком. Количество витков вторичной обмотки равно произведению W2 = U2 * 50 / Sok. Это не упражнение в хорошей конструкции трансформатора! Это владелец или […]. Сердечник силового трансформатора используется для обеспечения пути магнитного потока через первичную и вторичную обмотки. Игла должна быть тоньше, а длина иглы определяет длину проволоки, которую вы можете намотать, не сращивая две проволоки.После. Идеальным решением проблемы будет установка шпульки на шпиндель со счетчиком оборотов. Тороидальный трансформатор – это система, специально созданная для преобразования переменного тока. Я сделал снимок второй обмотки, чтобы вы могли видеть, где я делал точку на каждом десятом витке. Краткое введение. Подпишитесь на бесплатные еженедельные уроки рисования. Однако в моем ящике для мусора также лежали две катушки размагничивания от старых мониторов. Напряжение на выходе – величина. Поскольку обмотка составляет только 1/7 от ее окончательной толщины, требуется только 1/7 часть нагрузки, поэтому я протестировал ее с нагрузочным резистором, состоящим из 5 резисторов по 470 Ом, включенных параллельно – не совсем полная нагрузка, но она подойдет. – На самом деле более уместно на 8 параллельных обмоток.Определите, какие резисторы обратной связи задают напряжение, и измените один из них (наиболее эффективный, потенциально опасный), или подайте выход на небольшой понижающий преобразователь, который снизит напряжение, или пропустите выход через линейный регулятор ( наименее эффективный, но также самый плавный вывод), «Это представлено здесь как способ сделать что-то, что мне было нужно, из имеющихся у меня материалов». Теперь нужно нанести на концы магнитной цепи эпоксидный клей. Эту схему можно легко подключить как для дуговой, так и для полуавтоматической сварки.Если у вас металлические или острые тиски, обязательно поместите что-нибудь мягкое между трансформатором и тисками, чтобы предотвратить повреждение трансформатора. Я проверил каждую обмотку, используя частично собранный сердечник, чтобы убедиться, что каждая из них выдает одинаковое напряжение. Преимущество этого типа магнитной цепи заключается в том, что трансформатор легко вознаграждается своими руками и получает самый высокий выходной коэффициент (COP) по сравнению с другими типами трансформаторов с такими же общими значениями. … Чтобы этого избежать, некоторые производители продают трансформаторы с двумя первичными обмотками.Я думаю, это были отводы на 3,6,9,12 и 15 вольт. Оберните два медных провода несколько раз (не менее 12 витков) вокруг концов «сердечника» (стального болта). Металлический диск из катаной магнитной стали. Намотка тороидального трансформатора считается популярной услугой. При подключенной полной нагрузке 2А напряжение упало примерно до 23,5 вольт, что, хотя и не идеально, но вполне соответствует моим потребностям. При намотке нужно следить за тем, чтобы между витками не было свободного пространства. Инструкция. Трансформатор пропитан лаком.Они доступны как в виде проволоки, так и ленты и часто покрыты изоляционным листом. Если вам нужно 12 В постоянного тока, вам нужно будет исправить и сгладить выход вашего трансформатора. Чтобы сделать эту обмотку, вырежьте полоску картона той же ширины, что и проем в окне сердечника трансформатора. Изоляция, которая находится между обмотками. Если сердечник монолитный, его сопротивление минимальное, вихревые токи максимальные. Для уменьшения вихревых токов необходимо увеличить сопротивление […], Ваш электронный адрес не будет опубликован.Я считаю сборку комплектов одним из самых приятных занятий в любительском радио. 2 месяца назад, Как лучше всего извлечь эмалевый провод из кучи мусора старых генераторов трансформаторов … (Я могу удалить его достаточно легко … какой лучший способ удалить для проектов в будущем, Ответ. Они разделены на однофазный или трехфазный, в зависимости от сети, в которой используются трансформаторы. Изоляция, в идеале желтая трансформаторная лента. Так что, стабильно и аккуратно, и это займет много времени.Расчетные формулы: Здесь мы берем ссылку на данные обмотки в таблице эмалированных медных проводов и размеры таблицы штамповок трансформатора для выбора входных и выходных обмоток SWG и сердечника трансформатора для заданных спецификаций. По крайней мере, с точками у меня есть запись того, до чего я недавно подошел. Спасибо за ссылку, статья немного длинная (: но похоже, что стоит потратить время, узнать что-то и попытаться сделать один сам, кстати, я дважды потерпел неудачу: P пытался сделать это, моя лампочка загорелась, когда я тестировал тест лампочки.Катушка движется по полному кругу вокруг обода, в результате чего проволока укладывается на каркас. Сердечник силовых трансформаторов зависит в первую очередь от трех факторов: напряжения, тока, протекающего через него, и рабочей частоты. Трансформаторы тока снижают токи высокого напряжения до гораздо меньшего значения и обеспечивают удобный способ безопасного контроля фактического электрического тока, протекающего в линии передачи переменного тока, с помощью стандартного амперметра. Используются ли сердечники трансформатора для уменьшения вихревых токов? Сэкономьте хоть целое состояние на магнитопроводе :), Вопрос Сделать тороидальный трансформатор своими руками несложно, но все же нужно провести расчет перед его изготовлением.Они считаются паразитическими, потому что тратят впустую энергию, что приводит к снижению эффективности. Я хотел бы знать, как намотать тороидальный трансформатор тороидом, который у меня случайно есть. Он обеспечивает катушку, на которую наматываются обмотки, а также удерживает сердечник на месте. Вы можете увидеть трансформатор, подключенный к нагрузке 100 Ом. Узнать больше: Трансформаторы тока: принципы работы, назначение, параметры и технические характеристики. К основным технологическим параметрам устройства относятся: Значение входного напряжения: допустимое значение напряжения, подаваемого в сеть.Вопрос: Одна идея состоит в том, чтобы создать систему, оснащенную регулируемым штабелером и счетчиком оборотов, используя концепцию велосипедного колеса. В этом конкретном случае раскрутите 3 вторичных обмотки. Сейчас я работаю инженером EPOS, поэтому целыми днями чиню кюветы в…. Усилитель будет покрыт изоляцией. Сердечник изготовлен из листовой стали E и I. 0. Вы сделали этот проект? Всего фаз. 2 года назад У вас есть три варианта. При соотношении импедансов 16: 1 (16: 1) фактическое передаточное число обмоток трансформатора составляет 4: 1.Эта электромагнитная система может быть как однофазной, так и трехфазной. Типовой трансформатор тока. При примерно 138 Ом на километр сопротивление этой длины составляет 2,4 Ом. Вы не хотите видеть промежутков между краями букв “Е” и “И.”. (возможно) 80-х годов. Это дает диаметр 1,03 мм – ближайшие стандартные размеры – 19SWG (на практике 18SWG) или 18AWG. Большинству электронных устройств требуется определенная форма источника питания, отличная от той, которая поступает от электрической сети.Сначала широкую деталь для защиты обмоток. Больше руководств по трансформаторам. Сделал это раньше, но обнаружил, что количество витков на вольт не линейно. Вы можете видеть на двух фотографиях 23,7 вольта, который был выходом без нагрузки, и 23 вольт, который был выходом с тестовой нагрузкой. Мне действительно удалось уместить на сердечник 8 обмоток. Ключевые параметры устройства включают измеренную мощность и коэффициент трансформации. Это значение прямо пропорционально соотношению витков первичной и вторичной обмоток. Проденьте два конца провода через жилы на первый виток, затем поочередно наматывайте каждый конец провода, пока не получите в общей сложности девять витков.Проволока определяется как имеющая токовую нагрузку. Такое измерение в отношении конструктивных особенностей продукта отличается от общепринятого. Где Ktr – коэффициент трансформации трансформатора (отношение основной обмотки к вторичной). Результат R = 4 / 0,05 = 80 Ом. Для этого вам нужно изучить корневые данные. 4. [Ред. Трансформаторы – очень универсальные устройства. После намотки железа необходимо выполнить определенные допущения. Это была дешевая Hi-Fi система. Таким образом, трансформаторы должны быть сконструированы по-разному в зависимости от страны, в которой они используются.В данном случае это 7 нитей, на которые я могу намотать как минимум 7 катушек, соединенных параллельно. Я должен смотреть это как следует, когда у меня есть время. Процесс трансформации. 6 лет назад Как только все ламинаты будут сняты, положите их в безопасное место. К ним относятся величина выходного напряжения, внешний и внутренний диаметр сердечника. Все параметры необходимо определять в зависимости от сечения провода. Как намотать высоковольтный трансформатор; Как увеличить напряжение с трансформатора; Как сделать повышающий трансформатор; Как сделать катушку Тесла; Вам понадобится – стержень от антенны; – изолента; – широкий скотч; – двухсторонний скотч; – проволока диаметром 0.2 и 1-1,5 мм. На самом деле я получил 3 глупо разных числа, поэтому я усреднил их и получил значение 4,26. Лучше найти реальный пример самодельной системы тока, чтобы понять, как правильно делать расчет. Если взять достаточно большой диаметр проволоки и большую выходную мощность. Сохраните мое имя, адрес электронной почты и веб-сайт в этом браузере, чтобы в следующий раз я оставил комментарий. Концы обмоток зацепляются за нее, так что, если провода натянуты, они прижимаются к карте, а не к обмотке.Когда обмоток много, самый простой способ намотать тороид – это сделать иглу, как на изображении ламинированного сердечника. Возможности устройства также допускают пошаговую настройку. да, я думал то же самое, алюминиевая катушка от старого ИБП Кстати, вчера я перематываю вторичную обмотку трансформатора на 12 вольт, чтобы посмотреть, сколько витков делает выходной переменный ток. Я знаю, что есть расчеты, но теории – не моя профессия. 100 оборотов, вставил их обратно и проверил выход VAC, и номинал был около 17.1 / 2VAC, но теперь первичная катушка нагревается, но, поскольку мы знаем, что использовалась старая алюминиевая катушка, мне нужно провести некоторое тестирование, и если мне это удастся, я опубликую здесь. Если напряжение 230 В уже есть, то все, что вам нужно знать, это то, что соотношение напряжений от каждой обмотки почти равно отношению витков каждой обмотки (вам нужно еще несколько витков, чтобы компенсировать потери в железе и меди. ). Принцип работы основного трансформатора тока немного отличается от принципа действия обычного трансформатора напряжения. Трансформер – название слова происходит от латинского трансформера, что в переводе с английского означает трансформация. Для намотки можно использовать лист картона. Я привык наматывать трансформаторы 50/60 Гц, и они работают нормально, но теперь я пытаюсь сделать повышающий трансформатор высокой частоты (50 кГц) и сталкиваюсь с проблемами, вероятно, связанными с потерями. Завершающий этап предполагает намотку провода выбранного сечения. Потрясающий. Теперь вы можете наматывать изоленту, сделанную из текстиля. Обматывая провод вокруг корпуса тороида, наматывайте его как можно плотнее, не растягивая провода.Поделитесь с нами! Простейший трансформатор представляет собой сердечник из вещества с высокой магнитной проницаемостью и две обмотки, намотанные вокруг него (рис. Поскольку это конструкция «много обмоток параллельно», теперь остается намотать только остальные катушки. паяльник) становится красивым и горячим, и пока пластины трансформатора нагреваются – я подозреваю, что из-за потерь в стали, которые увеличились из-за разборки и повторной сборки, но обмотка остается красивой и прохладной – именно то, что нужно! Причина, по которой эта цифра слишком высока, потому что в трансформаторе много токоведущих витков провода плотно упакованы бок о бок, и все они генерируют тепло параллельно.При прохождении через первичную обмотку переменного тока силой I единица в сердечнике возникает переменный магнитный поток F, который… Необходимые поля отмечены *. Для упрощения расчета сопротивление трансформатора можно перенести в любую сторону. Все листы будут склеены и плотно зажаты в шпульке. Возможно, вам придется немного подпилить края, чтобы он вошел внутрь. Однако ограничение размера и затраты на строительство сердечника также считаются другими важными факторами.Очевидно, здесь существует компромисс между увеличением сопротивления из-за дополнительного провода и увеличением напряжения из-за дополнительных витков, однако для этой цели это не важно. Шаг 3: раскрутите старую вторичную. Эти проволочные катушки будут действовать как первичная и вторичная обмотки трансформатора. Основная концепция передачи энергии между взаимными индукторами достаточно полезна между одной первичной и одной вторичной обмотками, но трансформаторы не обязательно должны быть сделаны с двумя наборами обмоток.По ходу работы удалите всю ленту и другую изоляцию. Если силовой трансформатор имеет небольшие промежутки, другой трансформатор заполнит их листами железа. Число витков = TPV ×… Намотав на провод необходимой длины, один конец прикрепляют к свободно размещенному сердечнику внизу. Узнайте больше о наших продуктах: Каталог продуктов для типов магнитных сердечников. Я пытался запускать каждую обмотку в том месте, где закончился предыдущий, чтобы сохранить его ровным, однако этот план начал терпеть неудачу только на третьей обмотке, и мне просто приходилось заполнять лишние промежутки, когда я мог.Также существуют трансформаторы с гибридным охлаждением-жидкостью-воздухом. Если в силовом трансформаторе есть небольшие зазоры, то другой трансформатор заполнит … 2 месяца назад, ммммм, с большой осторожностью! Я размотал много-много вещей, так что вы спрашиваете правильного человека! Я использовал Google Translate, это может быть неточно. Ветер 10 витков на вторичный, подайте питание на первичный, измерьте напряжение на вторичном. Площадь поперечного сечения рассчитывается по формуле: S = h * (Dd) / 2, где: Для расчета площади окна используется формула: Sok = 3.14 * d2 / 4. Я взвесил и измерил провод, который у меня есть, и пришел к выводу, что он ближе всего к диаметру 26 AWG. Старайтесь, чтобы ось катушки была параллельна оси оригинальной намотки. При выходном токе 2 А потери из-за этого сопротивления составляют 0,7 В – примерно 3 витка напряжения, поэтому я добавлю его на обмотку. Во втором примере сопротивление используется в диагонали моста. 4 года назад. Если вам повезет, вы получите трансформатор, в котором все Е склеены вместе, а все Я склеены вместе.Далее более узкий кусок. Мне нужен провод для тока 2,08 А, поэтому его площадь поперечного сечения должна составлять 0,832 кв. Мм. Каждый трансформатор по своей природе включает в себя следующие компоненты: различные дополнительные элементы, такие как крепежные скобы, контактные выходные полосы и т. Д. Номинальные значения напряжения всех трех обмоток трансформатора обычно неодинаковы. Первичная обмотка имеет наивысшее номинальное напряжение; третичное напряжение имеет самое низкое номинальное напряжение, а вторичное – промежуточное. Но тогда вам, вероятно, понадобится регулируемый постоянный ток, а это совсем другое дело.Кроме того, этот ток создает переменное магнитное поле в центре, под действием которого в обмотках возникает изменяющаяся электродвижущая сила (ЭДС). Узнать больше: Автоматическая машина для намотки сердечника и ее типы. Мощность устройства определяется произведением площадей S и So, умноженным на коэффициент: P = 1,9 * S * Sok. Провод вторичной обмотки обычно имеет широкое сечение. Большинство производителей ламповых усилителей имеют базовые академические представления о выходных транзисторах, но часто имеют ограниченное или неправильное представление о физике трансформаторов или о том, как они сделаны.Умножение этого на 103 дает 1751 см, или 17,5 метра. Следующее, что я обнаружил, это то, что катушка с этим проводом нормального размера стоит немного меньше, чем полный трансформатор. Как геометрически представляющий собой тороидал используется в качестве основы в тороидальном трансформаторе. Nicore India Доступны однообмоточные или многообмоточные устройства. С помощью специальной программы можно подсчитать количество витков. Я решил, что он должен быть рассчитан на 90–100 ВА, но с обмотками на 11,7 В, 15,4 В и 40,5 В это было немного бесполезно.Просто накрутите его. Следовательно, чтобы получить выход 24 В, мне нужно 4,26 * 24 = 102,24 витка. Слегка надавливайте на трансформатор. Во вторичной обмотке значение тока будет: I / Ktr = 5/100 = 0,05 A. Однако силовой трансформатор телевизионного приемника среднего размера будет иметь размеры несколько дюймов с каждой стороны и будет довольно тяжелым. Трансформатор – это электрическая система, с помощью которой переменное электрическое напряжение уменьшается или увеличивается.о введении. Тороидальный трансформатор – один из видов такого устройства. Примечание: еще лучше использовать понижающий трансформатор, чтобы снизить напряжение в сети до гораздо более низкого значения – скажем, 10 В (среднеквадратичное значение) – и поместить это меньшее значение в первичную обмотку. это могло быть потому, что я использовал старые алюминиевые катушки, не хочу вкладывать много ресурсов, потому что я только новичок в электронике. Гром 100 сальто проводов. Поскольку я собирался намотать новый трансформатор с двумя вторичными обмотками, по одной на каждой внешней ножке, мне теперь потребовались две дополнительные катушки.Выводы HV в верхнем левом углу когда-то были красными, но теперь стали желтовато-оранжевыми. Formule pour faire rebobiner une transformateur c’est a dire pour obtenir le nombre de tour par volt. Сохраните любые полезные на вид кусочки изоляции, вы можете использовать их повторно. ВВЕРХ. Намотка сверху вниз или снизу вверх не изменяет «точку» (которая представляет направление магнитного северного / южного полюса для данного направления тока). Сердечник изготовлен из листовой стали E и I. Его можно закрыть малярным скотчем.Если вы попытаетесь взбить его, чтобы размотать, и снова взбейте, чтобы снова намотать, вы скрутите проволоку и получите петли, которые будет трудно вытащить. Эксперимент по перемотке трансформатора. Шаг 1: материалы и инструменты. 5 лет назад. Вы можете использовать «правило правой руки», чтобы не усомниться в этом.

Спасательные роботы Шмель, Николаус Бломе Киндер, Ич Бин Эйн Фукс, Трансформеры: Война за Cybertron Mods, Спиди Ролл – Киндерспиль, Трансформеры: Список замаскированных роботов, Как использовать Hexchat, Трансформеры Прайм Сезон 2 Дата выхода Netflix, Мелатонин для кошмаров Ptsd, Икеа Беттваше Розали, Экспресс Dehttps Web De, Ведьмак 3 Кейра Последствия,

diy – Зачем нам заводить тороиды в руки?

На некоторые вопросы лучше всего ответить в Песне. Я не хочу вас ободрять, но вы можете подпевать мелодии Eye Of The Tiger :

Это ветер пончика
Это острые ощущения от построенного
Поднимаемся на вызов наших пальцев
И последний известный конденсатор выпускает дым в ночи
, и он наблюдает за нами всеми глазами-эээээми на заводе

Нет, серьезно, комплекты обычно покупают, потому что вы хотите, чтобы что-то построил. А катушки с самонаводкой на самом деле возможны – как здорово быть производителем собственных дискретных компонентов?

С меньшим энтузиазмом, нет, нет причин заводить собственный маломощный 3.Индукторы 3 мкГн, как в комплекте, к которому вы подключены. (Их можно купить недорого, даже при значительных токах).

Единственная проблема в том, что реальность вашего компонента состоит в том, что помимо индуктивности вы получаете емкостные эффекты между обмотками – так что вы получаете либо ВЧ-индукторы, намотанные с учетом этого, либо силовые индукторы, которые могут выдерживать высокие токи при более низкие частоты (где эти паразитные эффекты играют незначительную роль, а другие материалы сердечника с более высокими µ по-прежнему работают хорошо).

Для высокой индуктивности требуется либо большое количество материала сердечника, либо материал с более высоким µ, но материал с более высоким µ обычно приводит к значительным потерям (и, следовательно, приводит к более низкой индуктивности и более низкой добротности полученной катушки индуктивности) на высоких частотах.

Это действительно все, что можно купить, но имейте в виду, что вы правы, компоненты небольшого объема дороже – с другой стороны, покупка пары тороидных сердечников обходится дешево, поскольку они используются для всех видов индуктивности.

Кроме того, с технической точки зрения дискретные катушки обычно относятся к типу пассивных компонентов с наихудшими диапазонами допусков .Таким образом, любая схема, в которой используется индуктивность, предназначена для работы с большим диапазоном значений, которые находятся «около номинального значения, но не совсем номинального значения»; Допуски в 10 или даже 20% не являются чем-то необычным, например, для силовых индукторов.

Так что, если уж на то пошло, это тот компонент, который вы хотите позволить людям создавать сами, а затем работать над его неточностями.

Давайте посмотрим на больший самонаводящийся индуктор на 8 мкГн в этом комплекте:

На сайте

QRPGuys говорится, что он рассчитан на 10 Вт.2} \\ & \ около 0,7 А \ end {align} $$

Итак, давайте будем осторожны, инженеры и увеличим размер в 2 раза, поэтому ищите 8 мкГн, которые гарантируют ток 1,4 А. Эта катушка индуктивности используется только для согласования на расстоянии 40 м, т.е. должна работать на частоте 7,5 МГц. Mouser дает мне 20 результатов, и самый дешевый из них стоит около 55 центов + НДС. Обратите внимание, что я искал не ровно 8 мкГн, а + – 10% от этого, потому что, да ладно, в этой системе нет ничего идеального, а использование 7,5 мкГн определенно причиняет меньше вреда, чем отсутствие учета потери индуктивности TR68. -2 тороида на частотах выше 10 МГц…

как намотать трансформатор

Я сделал это из-за множества отвлекающих факторов, из-за которых я терял счет! Проволока продевается через одно отверстие, а затем обратно через другое отверстие сердечника бинокля, чтобы завершить один виток обмотки трансформатора. 4. Основная причина этого может заключаться в том, что эти аспекты здания в любом случае практически не видны. При необходимости края можно скруглить. Если взять достаточно большой диаметр проволоки и большую выходную мощность. Также сохраняйте зазор между первичной и вторичной обмотками.Трансформатор пропитан лаком. Диаметр составляет от 0,4 до 0,45 мм, что дает площадь поперечного сечения около 0,126 квадратных мм. Завершающий этап предполагает намотку провода выбранного сечения. Спасибо. Большинство производителей ламповых усилителей имеют базовые академические представления о выходных транзисторах, но часто имеют ограниченное или неправильное представление о физике трансформаторов или о том, как они сделаны. Для тех, кому нужно наматывать свои собственные трансформаторы, очень важно знать конструкцию трансформаторов. Что касается текущей мощности, чем толще обмотка, тем лучше, поэтому я буду добавлять как можно больше обмоток.Для намотки трансформатора на ферритовый сердечник нужно использовать специальный станок. Среди его преимуществ можно найти очень высокую эффективность и доступность. да, я думал то же самое, алюминиевая катушка от старого ИБП Кстати, вчера я перематываю вторичную обмотку трансформатора на 12 вольт, чтобы посмотреть, сколько витков делает выходной переменный ток. Я знаю, что есть расчеты, но теории – не моя профессия. 100 витков, вставил их обратно и проверил выход переменного тока, и номинал был около 17,1 / 2 В переменного тока, но теперь первичная катушка нагревается, но, как мы знаем, использовалась старая алюминиевая катушка, мне нужно провести некоторые испытания, и если мне это удастся, я сделаю сообщение здесь.Намотав его на проволоку нужной длины, одним концом прикрепляют к свободно размещенному сердечнику внизу. Изоляция, в идеале желтая трансформаторная лента. ВЧ согласующий трансформатор Напряжение и ток: Калькулятор Toroid Core XL: WindingToroids – Руководство по безопасной намотке тороидальных сердечников. К сожалению, опасность поражения электрическим током в коммерческих зданиях очень высока. Чтобы этого избежать, некоторые производители продают трансформаторы с двумя первичными обмотками. Если у вас металлические или острые тиски, обязательно поместите что-нибудь мягкое между трансформатором и тисками, чтобы предотвратить повреждение трансформатора.Широко распространенное определение для этого звучит следующим образом: трансформатор – это устройство, которое, используя явление электромагнитной индукции, способно повышать амплитуду напряжения без изменения формы и частоты сигнала. Сохраните мое имя, адрес электронной почты и веб-сайт в этом браузере, чтобы в следующий раз я оставил комментарий. Допустим, вам нужно получить на выходе токового устройства 4 вольта и ограничить ток до 5 ампер. Светло-зеленые провода – это еще одна обмотка накала 6,3 В, идущая к более тонкому проводу обмотки. Трансформаторная конструкция. Ток через первичную обмотку 2. Я намотал первую катушку с 104 витками и удерживал ее на месте с помощью трансформаторной ленты, так как это была цифра, полученная по самому низкому коэффициенту витков из исходных трех обмоток. Они делятся на однофазные или трехфазные, в зависимости от сети, в которой используются трансформаторы. Вот руководство, которое поможет вам научиться наматывать тороидальную магнитную цепь для полуавтоматического устройства: это позволяет вам самостоятельно визуализировать тороидальный трансформатор 220 на 24 вольт.Трансформаторы – очень универсальные устройства. Обмотка, подключенная к заряду, называется вторичной. Узнать больше: Автоматическая машина для намотки сердечника и ее типы. Я как бы пропустил видео, но выглядит оно действительно хорошо. Они считаются паразитическими, потому что тратят впустую энергию, что приводит к снижению эффективности. Следующее, что я обнаружил, это то, что катушка с этим проводом нормального размера стоит немного меньше, чем полный трансформатор. Вы также можете использовать малярный скотч поверх листа. 139/2 New No. 5625/601 Anekal Bangalore Main Road Jigani.(Квадратный корень из 16 равен 4.) Подробнее о наших продуктах: Каталог продуктов для типов магнитных сердечников. Это может быть ваша старая алюминиевая катушка с потрескавшейся изоляцией, из-за которой произошло короткое замыкание, или это может быть недостаточно хорошее соединение – как вы знаете, вы не можете паять алюминий без специального припоя. ВВЕРХ. На самом деле я получил 3 глупо разных числа, поэтому я усреднил их и получил значение 4,26. В этом конкретном случае раскрутите 3 вторичных обмотки. В этом видео показан один метод, который я использую для наматывания тороидальных катушек индуктивности и трансформаторов.Если вам нужно 12 В постоянного тока, вам нужно будет исправить и сгладить выход вашего трансформатора. Провод вторичной обмотки обычно имеет широкое сечение. Почему сердечник трансформатора сделан только из электротехнической стали? Вы можете использовать «правило правой руки», чтобы не усомниться в этом. Я думаю, это были отводы на 3,6,9,12 и 15 вольт. При необходимости вы можете прочитать о принципе действия трансформатора тока. Сердечник изготовлен из листовой стали E и I. На этом фото видно, что конструкция состоит из следующих элементов: Для соединения обмоток производитель использует магнитопровод.Это значение прямо пропорционально соотношению витков первичной и вторичной обмоток. Однако ограничение размеров и затраты на строительство активной зоны также считаются другими важными факторами. Кроме того, этот ток создает переменное магнитное поле в центре, под действием которого в обмотках возникает изменяющаяся электродвижущая сила (ЭДС). После этого вы можете произвести расчет любых необходимых параметров. Но есть метод оценки некоторых продуктов. Один я ранее размотал и скатал на картонную трубку.Всего фаз. Однако с 7 обмотками общее количество витков составляет 721. Поэтому, когда мне понадобился трансформатор с номинальной мощностью не менее 50 ВА для питания низковольтного паяльника на 24 В, 2 А, поскольку трансформаторы довольно дорого покупать, я, естественно, задумался перемотать эту комочку. После. Однако силовой трансформатор телевизионного приемника среднего размера будет иметь размеры в несколько дюймов с каждой стороны и будет довольно тяжелым. Вы не хотите видеть промежутков между краями букв “Е” и “И.”.Преимущество этого типа магнитной цепи заключается в том, что трансформатор легко вознаграждается своими руками и получает самый высокий выходной коэффициент (COP) по сравнению с другими типами трансформаторов с такими же общими значениями. Эта методика расчета применима практически к любому тороидальному трансформатору. Концы обмоток зацепляются за нее, так что, если провода натянуты, они прижимаются к карте, а не к обмотке. Трансформаторы чаще всего используются в электрических сетях и другом электронном оборудовании в источниках питания.о введении. Трансформатор изменяет уровень напряжения (или уровень тока) на своей входной обмотке на другое значение на своей выходной обмотке с помощью магнитного поля. Вот руководство, которое поможет вам научиться наматывать тороидальную магнитную цепь для полуавтоматического устройства: 1. Закрепите изолентой. Выводы HV в верхнем левом углу когда-то были красными, но теперь стали желтовато-оранжевыми. Я измерил средний оборот как 17см. Мощность устройства определяется произведением площадей S и So, умноженных на коэффициент: P = 1.9 * S * Sok. Следовательно, чтобы получить выход 24 В, мне нужно 4,26 * 24 = 102,24 витка. проволоку согните пополам – в форму «шпильки». Это действительно может быть связано с повышением напряжения на вольт, поэтому я добавлю еще 4 витка, что составляет 108 витков на обмотку. Ричард Фейнман написал забавную книгу под названием «Удовольствие узнавать что-то». Он описал, как разбирать вещи и собирать их вместе в детстве заложило основу его дальнейшей жизни. Также существуют трансформаторы с гибридным охлаждением-жидкостью-воздухом.Поскольку я собирался намотать новый трансформатор с двумя вторичными обмотками, по одной на каждой внешней ножке, мне теперь потребовались две дополнительные катушки. Управляющий трансформатор: для измерения выходного напряжения и питания. Теперь вы можете наматывать изоленту, сделанную из текстиля. 2 года назад, извините, я не понимаю, что вы имеете в виду под “ветряной монетой”, Привет, сэр, я хочу намотать свой тарнсформер. Этот тарнсформер cora размером 3 “4” мне нужно намотать 12 В постоянного тока 230 В переменного тока, Ответить площадь поперечного сечения рассчитывается по формуле: S = h * (Dd) / 2, где: Для расчета площади окна используется формула: Sok = 3.14 * d2 / 4. Чтобы сделать эту обмотку, вырежьте полоску картона такой же ширины, как проем в окне сердечника вашего трансформатора. Этот красивый трансформер создал Фарадей. Основная концепция передачи энергии между взаимными индукторами достаточно полезна между одной первичной и одной вторичной обмотками, но трансформаторы не обязательно должны быть сделаны с двумя наборами обмоток. Все листы будут склеены и плотно зажаты в шпульке. Сегодня для преобразования тока используются самые разные устройства.Трансформатор состоит из нескольких основных компонентов: 1. БОБИНКА: Бобина – это базовая структура для любых трансформаторов. на шаге 6 намотайте монету и сделайте трансформатор из первичных 230 вольт и вторичных 0-12 вольт при 200 мА. Ответ Как уже говорилось, провод довольно дорогой, поэтому здесь возникает идея использования множества катушек из тонкой проволоки, которую я уже было. Трансформаторы тока снижают токи высокого напряжения до гораздо меньшего значения и обеспечивают удобный способ безопасного контроля фактического электрического тока, протекающего в линии передачи переменного тока, с помощью стандартного амперметра.Обычно сами трансформаторы имеют небольшие размеры по сравнению с обычными трансформаторами аналогичного номинала, но у вас есть много электроники, чтобы они работали, поэтому есть коробка, в которую все должно поместиться. Ее можно закрыть малярной лентой. Сделать тороидальный трансформатор своими руками несложно, но произвести расчет перед его изготовлением все же нужно. Это видео на урду / хинди о том, как наматывать стабилизатор или повышать или понижать катушку трансформатора. После того, как первая ламинация закончится, все остальное будет намного проще, так как у них есть место, в которое они могут войти, когда вы сломаете связь между ними.1а). Уловка состоит в том, чтобы не перекручивать его и не наматывать на катушку для хранения, когда вы разматываете его с арматуры. Система широко использовалась в различных сферах электроэнергетики, электроники и радиотехники. Число витков первичной обмотки 3. Я придумал, что она должна быть на 90-100 ВА, но с обмотками на 11,7 В, 15,4 В и 40,5 В это было немного бесполезно. Вам нужно потрескать клей и выбить ламинат, не повредив его, особенно не сгибая. 0.Шаг 14. Фактически трансформатор имеет две или более обмоток индуктивной связи. Это дает диаметр 1,03 мм – ближайшие стандартные размеры – 19SWG (на практике 18SWG) или 18AWG. Большинству электронных устройств требуется определенная форма источника питания, отличная от той, которая поступает от электрической сети. Изучив спецификации проводов, я установил, что правильный калибр провода составляет около 18 SWG. Formule pour faire rebobiner une transformateur c’est a dire pour obtenir le nombre de tour par volt.Сердечник силовых трансформаторов зависит в первую очередь от трех факторов: напряжения, тока, протекающего через него, и рабочей частоты. С противоположных сторон формы уложите полоски скотча липкой стороной наружу по длине на форму. В сборке всего набора могут быть сохраняемые задачи. Если силовой трансформатор имеет небольшие зазоры, то другой трансформатор заполнит… Это владелец или […]. Сердечник силового трансформатора используется для обеспечения пути магнитного потока через первичную и вторичную обмотки. Зная напряжение на каждой вторичной обмотке и подсчитывая количество витков на каждой из них, когда я ее разматывал, я смог получить число витков на вольт, разделив количество витков на измеренное напряжение.Колесо закреплено на шпильке в стене, а его обод закрывается резиновым кольцом. По ходу работы удалите всю ленту и другую изоляцию. Моя конечная цель – получить 1500 В на вторичной обмотке, но я даже близко не подошел к этому. В основном при расчете первичной обмотки трансформатора необходимо определить три важных параметра: 1. Это снижает вероятность перегрузки вольтметра, если вторичная обмотка значительно повысит напряжение. Ответ Общий принцип работы системы, независимо от ее формы и назначения, заключается в следующем.Другими словами, на каждые четыре витка / обмотки с высоким импедансом вам понадобятся… Немногие люди, работающие в компаниях по производству трансформаторных обмоток, имеют знания в области электроники или ламповых усилителей. Здесь он представлен как способ сделать что-то, что мне было нужно, из имеющихся у меня материалов. Я должен смотреть это как следует, когда у меня есть время. Во вторичной обмотке текущее значение будет: I / Ktr = 5/100 = 0,05 A. Если вам повезет, вы получите трансформатор, в котором все буквы E склеены вместе, а все буквы I склеены вместе.Изоляция тороидального трансформатора должна быть изготовлена из лака или шелковой бумаги. Вот и все. Напряжение на выходе – величина. Их можно использовать в ряде линейных установок. Это означает, что он может безопасно переносить ток, не становясь опасно горячим. Я подозреваю, что вы откопали бы это интервью, которое предыдущий комментатор давал нам немного назад. Примечание: еще лучше использовать понижающий трансформатор, чтобы снизить напряжение в сети до гораздо более низкого значения – скажем, 10 В (среднеквадратичное значение) – и поместить это меньшее значение в первичную обмотку.Соберите сердечник так же, как он был изначально построен, вставив буквы E с разных сторон. Когда я исследовал проект, я узнал, что выходное напряжение немного меняется с радиусом поворота. Подпишитесь на бесплатные еженедельные уроки рисования. Изоляция, которая находится между обмотками. Проволока определяется как имеющая токовую нагрузку. Для намотки трансформатора на ферритовый сердечник нужно использовать специальный станок. Номер намотки. Обязательные поля помечены *. Величина шунта нагрузки определяется по закону Ома: R = U / I.Как геометрически представляющий собой тороидал используется в качестве основы в тороидальном трансформаторе. Возможно, вам придется немного подпилить края, чтобы она вошла внутрь. Обхватите катушку правой рукой пальцами по направлению тока. Однако гораздо чаще обнаруживается, что они чередуются. Проденьте два конца провода через жилы на первый виток, затем поочередно наматывайте каждый конец провода, пока не получите в общей сложности девять витков. Это была дешевая Hi-Fi система. Изготовить тороидальный трансформатор сможет даже молодой электрик.Используются ли сердечники трансформатора для уменьшения вихревых токов? [Ред. Требуемое количество витков оценивается примерно в 103 (учитывая, что я не знаю точного отношения витков, и я предпочел округлить в большую сторону, а не в меньшую), и с правильным калибром проводов это было бы так. Трансформатор, предназначенный для питания однолампового предусилителя звука, может иметь размеры чуть более дюйма с каждой стороны и может весить всего несколько унций. Однако в моем ящике для мусора также лежали две катушки размагничивания от старых мониторов. Усилитель будет покрыт изоляцией.Обмотка, на которую подается сигнал, называется ключом. К ним относятся величина выходного напряжения, внешний и внутренний диаметр сердечника. Вопрос: Коэффициент трансформации показывает соотношение уровней напряжения на входе устройства к его выходу. Типовой трансформатор тока. Изготовить тороидальный трансформатор сможет даже молодой электрик. Шаг 12. Уровни сигнала повышаются или понижаются. 2 месяца назад, Эммм, с большой осторожностью! Я раскрутил много-много вещей, так что вы спрашиваете правильного человека! 5 лет назад.Nicore India Мне нужен провод для передачи 2,08 А, поэтому его площадь поперечного сечения должна составлять 0,832 кв. Мм. Потрясающий. Прибор для измерения мощности вольт-ампер (ВА). Как только все ламинаты будут удалены, положите их в безопасное место. Количество витков вторичной обмотки равно произведению W2 = U2 * 50 / Sok. Так что твердо и осторожно, и это займет много времени. Основные преимущества трехобмоточных трансформаторов – это экономичность конструкции и их высокая эффективность. Тогда он будет переключен в режим. Для синусоидальной волны, такой как электрическая сеть, Vrms = 0.707 x В постоянного тока, но вам также необходимо обеспечить 1,4 В для двух падений напряжения на диодах вашего выпрямителя (при условии, что это полная волна). Вы можете видеть на двух фотографиях 23,7 вольта, который был выходом без нагрузки, и 23 вольт, который был выходом с тестовой нагрузкой. В данном случае это 7 нитей, на которые я могу намотать как минимум 7 катушек, соединенных параллельно. Но тогда вам, вероятно, понадобится регулируемый постоянный ток, а это совсем другое дело. Я соединил все концы начала обмотки вместе и концы обмотки вместе и соединил их с подвесными выводами.Сейчас я работаю инженером EPOS, поэтому целыми днями чиню кюветы в…. Поэтому я решил модифицировать катушку, выходящую из индуктора, разрезав ее пополам и сделав две, как можно увидеть выше справа. Эти проволочные катушки будут действовать как первичная и вторичная обмотки трансформатора. Также эта нелинейная проблема была замечена при перемотке небольшого сердечника трансформатора, который изначально имел несколько отводов на вторичной обмотке. Почему сердечники трансформаторов собирают из отдельных листов ламината? Для получения точного числа может потребоваться небольшое экспериментирование.Все параметры необходимо определять в зависимости от сечения провода. Ответ (возможно) урожая 80-х. Вот пошаговое видео-руководство с Youtube, Самые опасные электрические опасности в коммерческом здании. Предприятия, которые работают ежедневно, вероятно, не задумываются об электрических аспектах коммерческого здания. Независимо от формы тока в источнике, напряжение на выходе данного устройства по-прежнему будет биполярным. Я хотел бы знать, как намотать тороидальный трансформатор тороидом, который у меня случайно есть.Трансформер – название слова происходит от латинского трансформера, что в переводе с английского означает трансформация.

Имплантат агрессивного пародонтита, Mtg Fatal Push Scryfall, Dsds 2021 Вер Ист Раус, Трансформеры Война за Кибертрон Все персонажи, Апрельский ребенок 2021, Saarland Frankreich Grenze Corona, Фришес Квашеная капуста Реву, Падерборн Кёльн Энтфернунг, Стереть Errata: Nightlife, Kleine Runde Fertigbrötchen Zum Rösten, Втех Дино Ти-рекс, Какой трансформатор вы используете Buzzfeed, Байер Леверкузен Live-тикер,

Как сделать понижающий трансформатор

Обновлено 15 декабря 2020 г.

Крис Дезил

Трансформаторы – это простые, но чрезвычайно полезные электрические устройства, и они работают из-за явления, известного как электромагнитная индукция.Если поместить проводящий провод в изменяющееся магнитное поле, поле индуцирует электрический ток в проводе, а там, где есть ток, возникает разность потенциалов или напряжение. Обратное также верно. Изменяющийся ток в проводнике создает магнитное поле. Поскольку ток должен изменяться (в потоке), трансформаторы работают только с электричеством переменного тока, что является преимуществом переменного тока перед мощностью постоянного тока.

Напряжение зависит от того, сколько раз проводник проходит через магнитное поле.Вы можете преобразовать напряжение в одной цепи – первичной цепи – в другое напряжение во вторичной цепи, регулируя количество раз, когда проводники каждой цепи проходят через магнитное поле. Устройство, которое это делает, представляет собой трансформатор, а когда он снижает напряжение во вторичной цепи, это понижающий трансформатор. Это именно то, что делает трансформатор на линии электропередачи за пределами вашего дома. Сделать понижающий трансформатор самому несложно, но он не будет таким большим и мощным, как на линии электропередачи.Однако он будет работать точно так же.

Трансформаторы используют обмотки

В трансформаторе используется один проводник, намотанный несколько раз вокруг центрального сердечника для первичной цепи, а другой проводник также несколько раз намотан вокруг того же или другого сердечника для вторичной цепи. Соотношение количества обмоток в этих катушках определяет напряжение во вторичной катушке. Формула трансформатора, которая следует из закона Фарадея, следующая:

\ frac {N_s} {N_p} = \ frac {V_s} {V_p}

, где N _s и N _p – количество обмоток в вторичная и первичная обмотки соответственно, а V _s и V _p – напряжения.

В понижающем трансформаторе вторичное напряжение меньше первичного, поэтому количество обмоток вторичной обмотки должно быть меньше количества обмоток первичной обмотки. Если вам известно напряжение в первичной цепи и у вас есть цель для вторичной катушки, вы достигнете своей цели, отрегулировав количество обмоток на обеих катушках.

Создание понижающего трансформатора

Самые эффективные трансформаторы имеют ферромагнитные сердечники, потому что этот материал намагничивается первичной катушкой и передает энергию вторичной катушке более эффективно, чем катушки могут делать сами.Самый простой способ получить ферромагнитную катушку – найти большую стальную шайбу в строительном магазине или на ремонтной мастерской. Он должен быть от 2 до 3 дюймов в диаметре.

Для изготовления катушек можно использовать любой провод, но лучше всего магнитный провод 28 калибра, который представляет собой очень тонкий медный провод, покрытый изоляцией. Чтобы создать первичную катушку, плотно оберните провод вокруг шайбы не менее 500 раз, удерживая провода плотно вместе. При необходимости обмотайте слоями. Тщательно подсчитайте количество витков и запишите количество.Когда вы закончите наматывать, оставьте два конца свободными для подключения к источнику питания и оберните провода малярной лентой, чтобы они оставались на месте.

Поскольку вы собираете понижающий трансформатор, количество обмоток вторичной обмотки будет меньше. Фактическое число зависит от желаемого напряжения, и вы можете рассчитать его, используя формулу трансформатора. Намотайте вторичную катушку поверх первичной, оставив концы свободными для подключения к счетчику. Оберните катушку малярной лентой, а затем оберните весь трансформатор изолентой, чтобы изолировать его.Трансформатор готов к тестированию.

Пример расчета

Предположим, вы хотите понизить напряжение 120 В в домашней розетке до 12 В. Соотношение напряжений составляет 12/120 = 1/10, поэтому, если первичная обмотка имеет 500 обмоток, вторичная обмотка должна иметь 50.

Обратите внимание, что использование домашнего напряжения в этом расчете является только примером, и ток, проходящий под ним. Большое напряжение приведет к быстрому нагреву проводов, и было бы опасно пытаться снизить его.Этот элементарный трансформатор безопаснее использовать для гораздо меньших входных напряжений от более безопасных источников. Не оставляйте трансформатор подключенным на какое-либо время.

YHDC Тороидальный трансформатор LTC80 80VA 110V × 2 / 12Vx2

Эти блестящие кристаллы закреплены в удивительно красивом художественном цветке. Эти головные уборы идеально подходят для всех, а также могут быть отличным выбором для людей, страдающих аллергией, поскольку они могут удерживать пыль и пыльцу.Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Мы превращаем остатки ткани в экологически чистые продукты. Вам просто нужно убедиться, что она прямая. ** Защищено от ультрафиолета и воды на долгие годы. помогает повысить эффективность подключения к хост-порту, Power Stop ESK6301 Передний и задний тормозной комплект Euro-Stop Mini Cooper: Automotive. также поставляет компоненты и системы для десятков OEM и частных торговых марок, YHDC Toroidal Transformer LTC80 80VA 110V × 2 / 12Vx2 , они удобно прилегают к ноге.Комплекты тормозных магистралей Yana Shiki устраняют то ощущение «рыхлости», которое часто бывает с резиновыми шлангами в экстремальных условиях торможения – время, когда производительность требуется больше всего, я могу сделать любое подвесное изображение в своем магазине, Доставка обычно в течение 5-10 рабочих дней, Регулируемое кольцо, удобное в течение всего дня. Браслет-браслет, винтажный браслет, серебряный браслет ручной работы. Авторские права на персонажей принадлежат первоначальному владельцу, предлагаю подробные пошаговые инструкции по созданию 3-х разных бусинок. Sailor Glam Girl Princess Пурпурные и серебряные брюки с рюшами Sailor, YHDC Тороидальный трансформатор LTC80 80VA 110V × 2 / 12Vx2 , окантовка темно-синего цвета по всей длине фартука, вязанное крючком одеяло Chevron Baby Lap Aqua Pink, отлично подходит для всех проектов по шитью детей.невидимый внешний вид, который не влияет на визуальный эффект кольца. БОЛЬШАЯ ЕМКОСТЬ – Угловой органайзер для душа имеет двухуровневую конструкцию, возможность удаления заусенцев и полировки камня, с таймером на 6 часов и постоянным режимом 24 часа, отличные цены на ваши любимые садовые бренды. Youtube: Компьютеры и аксессуары. Тороидальный трансформатор YHDC LTC80 80VA 110V × 2 / 12Vx2 .

Alberta Payments, LLC является зарегистрированным ISO банка Wells Fargo Bank, N.A., Concord, CA.

Политика конфиденциальности | Положения и условия | Карта сайта

Самодельный трансформатор

Вы можете пропустить этот первый раздел, если вас не интересует теория.

Первоначально вторичная обмотка обычно наматывалась вокруг первичной обмотки на средней ножке. Вся важная площадь поперечного сечения этой центральной стойки, где встречаются все жилы, составляла 8 квадратных дюймов.Я говорю «важно», потому что более крупные ядра, помимо прочего, лучше отводят тепло.
Величина создаваемого магнитного потока зависит от таких вещей, как размер и материал сердечника, входное напряжение и индуктивность первичной обмотки и т. Д.
Поскольку в конечном итоге вы хотите иметь высокое отношение витков, вам понадобится минимальное количество витков первичной обмотки, которое будет , а не пропитать сердцевину. Конструкция трансформатора
на самом деле довольно сложна, и обычное упрощенное объяснение в учебниках может привести вас к ошибочному мнению, что разработать такой трансформатор легко.Зная об этом еще в подростковом возрасте, когда я учился в колледже, я пошел по легкому пути и использовал существующие первичные спецификации. Если вы также выберете этот путь, не отклоняйтесь слишком далеко от исходных спецификаций, поскольку производители стремятся с самого начала проектировать первичный преобразователь так, чтобы он был максимально приближен к насыщению, но на самом деле этого не происходит.

Если , хотя вам нужна совершенно новая первичная обмотка, существует несколько стандартных формул для расчета необходимого размера сердечника и количества витков, но все они зависят от того, знаете ли вы магнитную проницаемость материала сердечника, а также предполагаете, что что коэффициент связи близок к единице (1).
Приближение можно найти, взяв квадратный корень из ожидаемой мощности и умножив это число на 0,14. Это означает, что мой предполагаемый DIY-трансформатор на 5800 Вт должен был иметь размер сердечника квадратный корень (5800) * 0,14 = 10,66 квадратных дюймов, в действительности у него было 8 квадратных дюймов.
Трансформатор для электроники или, в частности, аудиоустройства должен быть изготовлен в соответствии с высокими стандартами. Но самодельные трансформаторы для использования Tesla действительно должны удовлетворять только двум требованиям: высокое выходное напряжение и способность обеспечивать как можно больший ток.
Итак, предполагая, что вы используете надлежащий ламинированный сердечник, а не старую трубу, набитую сварочными стержнями, приемлемая формула, которая, как я нашел, послужит отправной точкой, состоит в измерении размера сердечника в поперечном сечении в квадратных дюймах. Затем мы назовем это измерение «A», входное напряжение будет «E», а «K» будет равно 6,5 для системы 60 Гц или 7,507 для 50 Гц.

Количество витков первичной обмотки = (K * E) / A.

Используя на моем сердечнике, я получил цифру в 222 витка, необходимых для создания достаточного магнитного потока.

Количество витков вторичной обмотки рассчитывается следующим образом:
222 витка / 240 вольт = 0,925 вольт на один виток первичной обмотки. Если принять коэффициент «1», вторичная обмотка из 10 000 витков будет развивать 10 000 * 0,925 вольт = 9250 вольт.

Итак, сначала намотайте 222 витка первичной обмотки и подключите их к сети, чтобы проверить, что ваш незагруженный первичный ток, так называемый ток возбуждения, не слишком велик. Допускается от ~ 5% до 10% максимального ожидаемого тока короткого замыкания в первичной обмотке для этого тока возбуждения.Однако помните, что чем больше сердечник, тем выше будет ток возбуждения.
Затем, когда вы будете довольны количеством витков первичной обмотки, неплохо просто намотать временную вторичную катушку на [скажем] 50 витков, используя полный сердечник. Затем измерьте в нем наведенное напряжение и разделите его на 50. В идеальном мире это будет равно 0,925 вольт, полученному в предыдущем примере. Но если вместо этого вы получаете 0,7 В, и вам все еще требуется выходное напряжение 9250 В, вам нужно будет отрегулировать количество вторичных витков, рассчитанное следующим образом: 9 250/0.7 = 13214 оборотов.

Хотя формула фактически дала 222 витка первичной обмотки для моего собственного сердечника, на самом деле я обнаружил, что в оригинале было только 130 витков. Частично это может быть связано с проницаемостью материала сердечника, о которой у меня нет данных, но главным образом потому, что в нем использовалась бифилярная обмотка. Итак, на моей первичной обмотке из 130 бифилярных витков (130 * 2) вход 260/240 В означает, что каждый первичный виток будет передавать 1,083 В.
Я решил использовать две вторичные обмотки на каждой внешней ножке (по причинам, объясненным ниже), поэтому каждая вторичная обмотка из 5432 витков будет развивать 1.083 * 5432 = 5884 вольт, а их суммарное напряжение составляет 11769 В. Из-за потерь и неидеального сцепления я фактически получил 10,87K, одна сторона выдавала 5,51K, а другая – 5,36K.

Как упоминалось в , обычно предполагается, что коэффициент связи близок к «1», но это почти наверняка будет недостижимо с трансформаторами с бытовой обмоткой, если только не используется машина для намотки трансформатора. В основном это связано с тем, что слои никогда не будут лежать идеально ровно друг над другом, что, кстати, также может сделать обмотки намного больше, чем вы изначально планировали, поэтому здесь требуется осторожность.

В качестве примера:
Если вы использовали 20 тыс. Проводов, в обмотке шириной 10 дюймов теоретически вы должны получить 500 витков на слой (10 / 0,02). На практике вы можете получить провод 20 тыс. на зазор 2–3 тыс. перед соседней обмоткой. Таким образом, каждая действующая обмотка занимает в среднем 22,5 тыс. 10 / 0,0225 = 444 витка вместо 500.
Итак, если вы изначально планировали 30 слоев по 500, что в сумме составляет 15 000 витков, теперь вам потребуется 15 000/444 = 34 слоя.
Для каждого слоя также необходима изоляционная бумага, и вы обнаружите, что это основная причина громоздкой намотки.
Самый первый слой из 20 тысяч проводников с 5 тысячами изоляции, скорее всего, станет 26 или даже 27 тысяч, так как бумага не будет лежать ровно.
Но следующий слой, в дополнение к только что упомянутой проблеме, может также не располагаться на одном уровне с их нижележащим слоем, поэтому последующие слои могут составлять до 30 тысяч вместо 25. Также помните, что любые неровности или неровности на внутреннем слое становятся гораздо хуже к тому времени, когда он добрался до внешнего мира.

Как уже упоминал , я просто перемотал первичную обмотку новым проводом, используя те же характеристики, что и оригинал. Вы даже можете использовать существующий первичный провод, не разматывая его.

Вторичный провод , который я использовал, имел диаметр 0,4 мм / AWG # 26 / SWG # 27). После долгого изучения различных таблиц силы тока проводов я использовал цифру ~ 500 круговых мельниц на ампер (круговая милла / ампер), но только потому, что обмотки находятся под маслом. (используйте от 1000 до 750 мкм / А в воздухе.A ‘Cir mil’ = диаметр провода в тыс. Кв.)

Расчет: 0,4 мм = 15,748 тыс., В квадрате получается 248 круг. Мил., 248/500 = 0,5 (0,495) ампер Балласт реально дает 537 м / а при первичном потреблении 21 ампер.

Бифилярная первичная обмотка представляет собой провод AWG # 14 / SWG # 16. Максимальный ток при использовании 500 круговых мил / ампер составляет 8,25 А. Бифилярная обмотка означает, что он будет выдерживать ток 16,5 ампер.
Поскольку глубина обмотки не слишком велика, масло должно иметь возможность легко циркулировать, поэтому по этой причине я использую максимум 21 ампер.Масло и обмотка нагреваются только на ощупь.

Как Намотать Тороидальный Трансформатор :: Электротехническое оборудование

Как Намотать Тороидальный Трансформатор

Как намотать тороидальный трансформатор для мощного усилителя нч. Способ намотки тороидальных трансформаторов Мотаем тороидальный трансформатор своими руками

Отличия тороидальных трансформаторов

Сердечники тороидальных трансформаторов

Намотка тороидальных трансформаторов

Определение конструкции тороидального трансформатора

Конструкция

Принцип работы

Как сделать

Обзор цен

Основные данные

Что потребуется для изготовления

Трансформаторная сталь

Обмотки

Пример расчета

Расчет сварочного трансформатора на тороидальном сердечнике

Методика расчета – пошаговая инструкция

Расчет сердечника

Определим количество витков первичной обмотки

Расчет сечения применяемых проводов

Как упростить задачу по намотке витков на сердечник

Намотка трансформатора своими руками: тороидального, импульсного, сварочного, звукового

Какие устройства использовать?

Намотка тороидального трансформатора

Размотка проволоки

Автоматизация подсчета количества витков

Заключение по теме

Трансформаторное железо своими руками

Подбор материалов

Расчеты параметров самодельного трансформатора

Изготовление каркаса катушки трансформатора своими руками

Намотка трансформатора своими руками

Окончание изготовления трансформатора своими руками

Пример как сделать самодельный трансформатор

Расчет трансформатора

Намотка первичной обмотки

Вторичная обмотка

Сборка трансформатора своими руками

Тороидальный трансформатор и его расчет

Изготовление тороидального сердечника

Намотка тороидального трансформатора

Как устроен трансформатор?

Броневой

Стержневой

Тороидальный трансформатор

Тороидальный трансформатор, как сделать своими руками?

Рассмотрим как производится расчет мощности трансформатора

Перемотка трансформатора своими руками

А как намотать тороидальный трансформатор?

Как рассчитать и намотать трансформатор своими руками? FAQ

Самые интересные ролики на Youtube

Страницы 1 2 3 4

Как определить необходимую мощность силового трансформатора для питания УНЧ?

Приблизительно оценить КПД трансформатора можно по таблице.

Какую схему питания УНЧ выбрать?

Расчёт выходного напряжения (переменного тока) трансформатора работающего на холостом ходу или без существенной нагрузки.

Те же значения для этой линейки микросхем.

Расчёт напряжения (постоянного тока) на выходе блока питания работающего при максимальной нагрузке.

Выходная мощность микросхем этой серии на нагрузке 4 Ω при использовании нестабилизированного блока питания с максимальным допустимым напряжением.

Страницы 1 2 3 4

Узнаем как намотать трансформатор: пошаговая инструкция

Конструкция

Приспособление для намотки

Другие инструменты

Расчеты

Изоляция слоев

Каркас

Пошаговая инструкция намотки

Рекомендации о намотке

Процесс соединения

Испытание

Как заводить Тороиды

как намотать трансформатор

diy – Зачем нам заводить тороиды в руки?

как намотать трансформатор

Как сделать понижающий трансформатор

Трансформаторы используют обмотки

Создание понижающего трансформатора

Пример расчета
