Содержание

как выбрать, как точить, как сделать своими руками, а также обзор лучших электрических точил

Качество заточки цепи на бензопиле влияет на скорость и качество реза. Заточить гарнитуру можно несколькими способами. Используя напильник и державку (точилку для цепей), самый дешевый и практичный вариант, который доступен даже в тех местах, где нет электричества.

Второй, использовать специальный ручной станок для заточки, в который устанавливается напильник нужного диаметра. И последний, самый дорогостоящий, использовать электрический аппарат для заточки цепей. О видах станков, их преимуществах, правилах использования, расходных материалах и пойдет речь в этой статье.

Виды станков

Как было сказано ранее, в продаже можно встретить два вида станков для заточки цепей, это ручные и электрические. В свою очередь, электрические точила, могут быть автоматическими и полуавтоматическими.

Ручной станок, это приспособление, которое закрепляется на шине бензопилы, своего рода станина с установленным напильником нужного диаметра.

Станина имеет несколько регулировок, благодаря которым можно выставить угол заточки.

Ручное приспособление позволяет достаточно точно выдерживать угол заточки, а совершать возвратно поступательные движения напильником приходится оператору.

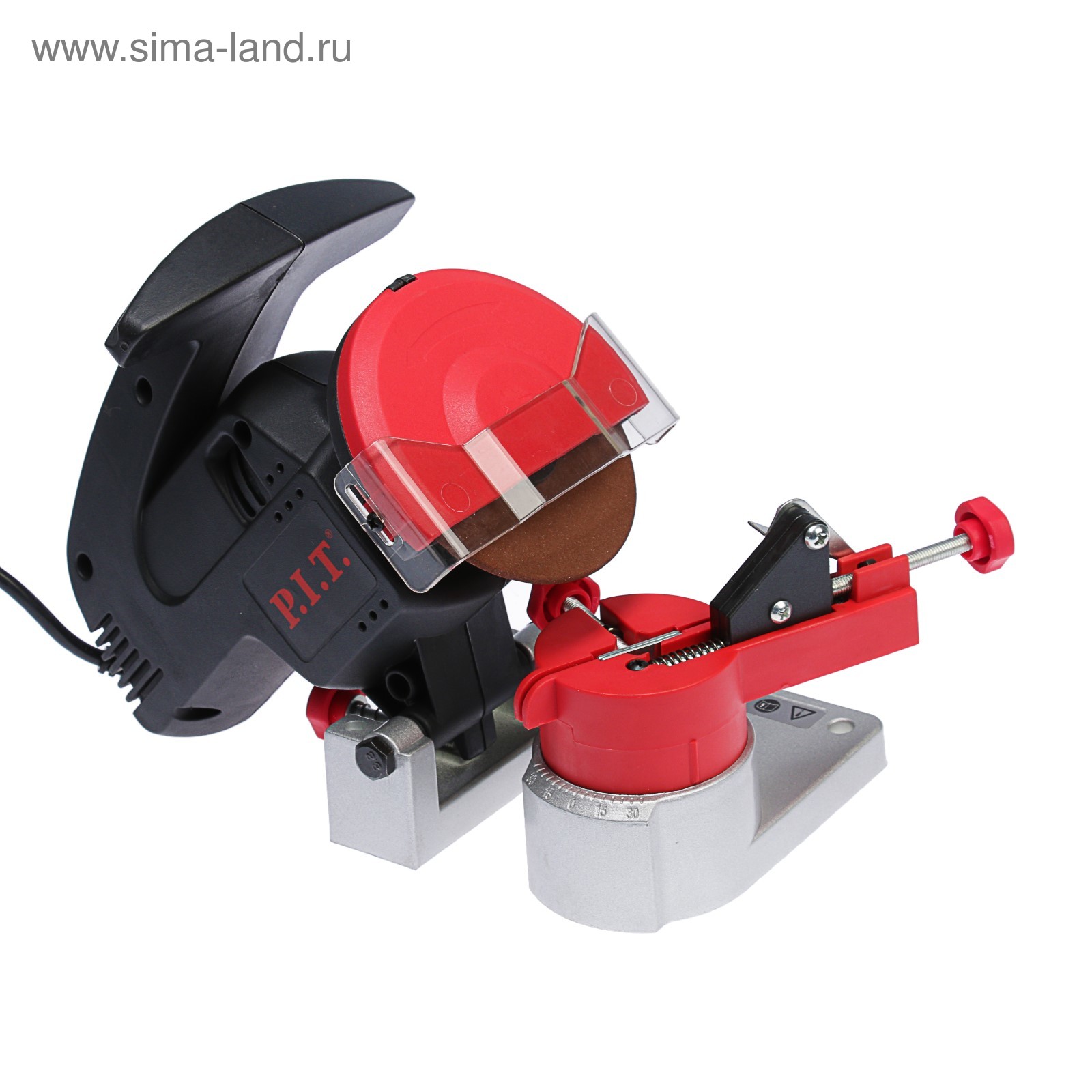

Электрическое точило, это наждак, установленный на специальную подставку, которая используется, как направляющая для цепи. В точило устанавливаются заточные круги, их толщина выбирается в зависимости от параметров гарнитуры, которую необходимо затачивать.

Станина имеет несколько регулировок, благодаря которым можно настраивать оптимальный угол и глубину заточки. Перемещать цепь и устанавливать ограничитель обратного хода, оператору приходится самостоятельно.

В продаже можно встретить полуавтоматические заточные станки, в которых цепь в процессе заточки передвигается специальным механизмом. Оператору требуется правильно настроить угол и глубину. Станок автоматически перемещает цепь по направляющей, одновременно опуская наждак для заточки, таким образом, достигается максимальная автоматизация процесса.

Не так давно, производители пильной гарнитуры представили покупателям еще одно приспособление, для автоматической заточки цепи. Точнее, это комплект, который состоит из специальной шины, цепи и заточного механизма со сменными заточными камнями.

Электрические полуавтоматические

Точила с электрическим приводом пользуются популярностью по причине высокой производительности и качества заточки.

Как правило, такие приборы используют специализированные сервисные центры, оказывающие платные услуги по правке и заточке. С появлением бытовых моделей точил, отличающихся приемлемой ценой, они стали популярны у владельцев пил.

Преимущества электрического точила:

Высокая скорость заточки.
Возможность выравнивания рабочего зуба (при заточке ручным способом зубья цепи стачиваются не равномерно).

Идеальный угол заточки и возможность его регулировки.
Полная или частичная автоматизация процесса.
Возможность подключения как от сети 220, так и 12 вольт, благодаря чему в качестве источника питания можно использовать автомобильный аккумулятор, что достаточно удобно.

К минусам электрического станка для заточки цепей относится необходимость подключения к источнику питания, что не всегда возможно при необходимости заточки гарнитуры в деляне, на заготовке леса.

Использование электрического точила требует определенных навыков от оператора. Например, неправильно выставленная глубина стачивания, может привести к тому, что рабочие зубья в процессе заточки перегреваются, а после потеряют свои свойства. Металл становится мягким, не держит кромку, зубья легко тупятся при работе.

Минусом можно считать и то, что в процессе работы, заточные круги постепенно снашиваются и их необходимо менять, что повышает стоимость владения агрегатом.

Во избежание стачивания кругов, можно использовать специальные алмазные заточные диски подходящего размера. Ресурс таких дисков в несколько раз превышает ресурс обычного заточного круга.

Устройство и принцип работы

Заточная машина для пильных цепей состоит из нескольких элементов. Основание, это станина, которая используется для крепления двигателя и тисков с направляющими салазками для цепи. Двигатель, как правило, асинхронный с высокой частотой вращения и прямой передачей. На вал двигателя устанавливается заточной диск, крепится при помощи направляющей шайбы и гайки.

Место крепления двигателя к станине подвижное, благодаря такой схеме имеется возможность регулировать положение двигателя в пространстве, что необходимо для установки правильного угла заточки.

Тиски с салазками предназначены для установки цепи и её удержания. К тискам крепится ограничительная пластина с возможностью регулировки глубины реза. Закручивая регулировочный винт по часовой стрелке, пластина выдвигается, и глубина заточки увеличивается.

Принцип работы заточного станка предельно прост:

Цепь устанавливается в направляющие салазки, ограничитель опускается и упирается в заднюю часть затачиваемого зуба, не давая ему сместиться.
После этого двигатель с установленным на него диском опускается. Диск касается зуба и стачивает его кромку.
Далее, оператор передвигает цепь до следующего зуба и устанавливает упорную планку, после чего процесс повторяется.

На практике принцип работы немного сложнее, т. к. прежде чем приступить к заточке, необходимо настроить станок. Инструкцию по настройке можно найти в документах к заточному устройству.

Подробнее познакомиться с принципом работы полуавтоматического заточного станка для цепей можно посмотрев видео с демонстрацией работы на станке ВИХРЬ СЗЦ-200.

Автоматические

Автоматический станок для заточки цепей, вещь достаточно дорогая. По этой причине, их используют преимущественно крупные сервисные центры или предприятия, специализирующиеся на промышленной заготовке леса, имеющие большое количество цепных пил на вооружении.

Уже из названия станка становится понятно, что он работает без помощи оператора, т. е. самостоятельно осуществляет подачу цепи и заточку кромки зуба.

Останавливаться подробнее на технических характеристиках и принципе работы такого станка нет смысла, т. к. в зависимости от модели, принцип работы может различаться. Для наглядности предлагаем вам посмотреть видео обзор автоматического заточного станка.

Преимущества ручного

В тех местах, где нет электричества, а соответственно нет возможности затачивать цепь при помощи электрического станка, целесообразно использовать ручной станок для правки цепей.

Он тоже имеет свои преимущества:

Низкая стоимость по сравнению с электрическими моделями.
Универсальность (в приспособление можно устанавливать напильник любого диаметра).
Габариты и вес (станок небольшой, при его транспортировке не возникает проблем).

Полная автономность, для его работы не требуется источника питания, он полностью механический.
Отсутствие риска перегрева металла при заточке.
Возможность правки цепи с минимальным стачиванием кромки зуба, что значительно увеличивает её ресурс.

Основным отрицательным моментом при использовании ручного станка является то, что угол заточки выдерживается не идеально.

При использовании ручного станка, как и в случае с напильником и державкой, оператору необходимо считать количество рабочих проходов напильника. Это необходимо для равномерного стачивания. В противном случае, зубья будут иметь разные размеры и качество реза такой цепи понизится.

Какой лучше выбрать, ручной или автоматический

Владельцы цепных пил часто задают вопрос о том, какой станок выбрать, ручной или автоматический. Ответить на него однозначно нельзя, т. к. они абсолютно разные, хотя предназначены для выполнения одной задачи.

Как вариант, можно иметь оба станка. Электрический установить стационарно в гараже и использовать его для заточки цепей с серьезными повреждениями режущей кромки, например такими, которые возникают при попадании цепи на гвоздь. Ручной станок можно брать в деляну, что даст возможность поправить цепь в полевых условиях.

Как правильно выбрать

Выбор электрического станка для заточки цепей необходимо начинать со знакомства с этим инструментом, изучением рейтинга станков. Нужно иметь представление о том, как он работает. Также необходимо заранее определиться с планируемым объемом работ. Если станок планируется использовать время от времени, то подойдут бытовые электрические модели, для частого использования – автоматические профессиональные.

Для заточки цепи раз в месяц или реже, оптимальный вариант, это ручной заточной станок или просто напильник с державкой.

При выборе конкретной модели электрического заточного станка, нужно проверить его на наличие люфтов в местах крепления двигателя и направляющей. Если имеется хотя бы небольшой люфт, это свидетельствует о том, что станок не качественный. Такой инструмент не способен идеально выдерживать угол заточки цепи. В видео ниже рассказывается о том, как самостоятельно устранить излишний люфт на точиле для цепей.

Еще один момент, на который стоит обратить внимание при выборе станка, это напряжение питания. Как было сказано ранее, некоторые станки могут работать как от 220, так и от 12 вольт. Станк

Станок для заточки цепей бензопил: ручные и автоматические

Бензопила, а в особенности режущий элемент: цепь, выглядит как грубый и неточный инструмент.

На самом деле, зубья расположены в строго выверенном порядке, и при должном состоянии инструмента, распил выглядит достаточно аккуратно.

Кроме того, с помощью бензопилы можно производить относительно точную обработку деревянных заготовок.

Все это справедливо лишь при условии остроты режущих кромок. Но классический точильный станок для этих целей не подойдет. А для ручной заточки понадобится уйма времени – количество зубьев измеряется десятками.

Если вы пользуетесь инструментом от случая к случаю, проблема не стоит внимания. Для регулярной работы бензопилы необходим станок заточки для цепей.

Зачем вообще точить зубья бензопилы?

И что происходит при работе изношенными зубьями.

Тупые режущие кромки создают излишнее натяжение цепи, особенно при поперечном распиле. Волокна древесины не режутся, а рвутся. Сочленения цепи изнашиваются быстрее, равно как и приводной механизм: шестерни, валы.
Дополнительная нагрузка на двигатель сокращает срок его службы, приводит к перегреву и повышению расхода топлива.
Необходимо прилагать больше усилий, оператор быстрее утомляется, снижается производительность.
Погружение пилы происходит неравномерно, инструмент может заклинить, возможны травмы.
Качество распила не выдерживает никакой критики, и не годится даже для подготовки дров на зиму.

Важно! Не существует установленного предела затупления цепи. Тем более, нельзя доводить зубья до критичного состояния. Это вредно и для бензопилы, и для лесоруба. Необходимо регулярно осматривать состояние, и проверять остроту инструмента.

Кроме того, на качество работы напрямую влияет правильная геометрия.

Устройство зуба бензопилы

Помимо ходовой части звена, режущий элемент состоит минимум из двух лезвий, каждое из которых выполняет свою задачу. Лезвия оснащены режущими кромками.

Углы заточки рассчитываются под каждую бензопилу: универсальные цепи работают неэффективно. Требования к геометрии кромок высокие, неравномерно заточенные несколько звеньев сводят на нет всю подготовительную работу.

Выполнить такую операцию вручную практически невозможно, необходимо использовать станок для заточки пильных цепей.

Принцип работы станка

Как и любое подобное приспособление, станок заточки для цепей фиксирует обрабатываемую кромку относительно наждака, и обеспечивает одинаковую глубину среза металла.

Учитывая большое количество обрабатываемых поверхностей на каждом звене, заточной процесс проходит в несколько этапов: обрабатывается одинаковая кромка на каждом зубе, затем положение наждака выставляется заново.

Вне зависимости от типа оборудования, заточный станок для цепей бензопил работает по одинаковому алгоритму: рабочая кромка стачивается до установленного ограничителя. Контролировать процесс «на глазок» нежелательно.

После обработки одной кромки, цепь перемещается на расстояние, равное шагу звена, и происходит обработка следующего зуба. Процедура небыстрая, но выполнять ее приходится не так часто (в противном случае вы просто сточите зубья за несколько приемов).

Перед началом работы выбирается наиболее изношенный зуб, и по нему производится правка остальных.

Маленькая хитрость!

Если один из зубьев изношен существенно больше остальных, не рекомендуется стачивать все кромки на такую же глубину. Есть смысл заменить испорченное звено.

Расходники для цепных бензопил не являются дефицитом: как правило, несколько звеньев входят в комплект поставки новой пилы.

Разумеется, в артелях по заготовке леса, или строительных бригадах, применяется автоматический станок для заточки цепей, с которым работает отдельный оператор.

Подобное оборудование рассчитано на стационарную установку, и требует подключения к электропитанию. Мастер лишь выставляет параметры угла заточки, остальной процесс происходит автоматически: станок самостоятельно перемещает цепь и выполняет проход наждака на нужную глубину.

Восстановление звеньев выполняется быстро, но за удобство и скорость приходится платить.

Для оптимизации работы, бригады стараются использовать однотипные бензопилы. При этом нет необходимости каждый раз перенастраивать заточное оборудование.

Виды приспособлений для заточки

Станки для заточки цепей бензопил подразделяются на две категории: автоматический и ручной. Ручные аппараты в свою очередь делятся еще на два вида: стационарный и мобильный. Рассмотрим особенности применения, достоинства и недостатки каждого устройства.

Автоматический станок

Может быть полуавтоматическим, в котором оператор вручную задает параметры и выставляет заточной механизм при смене режимов. На таком оборудовании автоматически осуществляется продвижение цепи, и перемещение привода наждака.

Преимущества: высокая эффективность, относительная компактность.
Недостатки: требуется вмешательство оператора, и разумеется, высокая стоимость. Применяется в бригадах с большим количеством инструмента (бензопил).

Полный автомат самостоятельно выбирает положение согласно установленной программе. То есть, оператор лишь устанавливает цепь в приемник, и следит за износом точильного круга. Такие станки способны обрабатывать любые виды режущих кромок, в том числе твердосплавные.
Несомненное достоинство аппарата – абсолютная универсальность и высокая скорость работы.

Недостатки: высокая стоимость (немногие артели могут позволить себе такие вложения), громоздкая конструкция (требуется отдельное помещение) и необходимость в квалифицированном персонале.

Такие агрегаты используются на заводах по производству бензопил и расходников к ним, а также в крупных сервисных центрах, оказывающих услуги по заточке цепей.

Ручной станок

Стационарные приспособления достаточно компактны, устанавливаются на обычном верстаке. Станок для заточки цепи представляет собой основание с направляющей для звеньев, на котором установлена подставка для наждака с координатным шарнирным механизмом.

Мастер закрепляет цепь (для обработки одной режущей кромки), и выставляет на координатном шарнире угол и глубину заточки. Наждак опускается вручную, после обработки звена, цепь перемещается на один шаг.

Когда однотипные зубья заточены по всей длине, производится перенастройка наждака на следующий угол. Процедура повторяется, пока не будут обработаны все звенья.

Преимущества – компактность и относительно невысокая стоимость, возможность контролировать процесс.

Недостатки: требуется подключение к электросети (хотя существуют ручные станки для заточки цепей бензопил с аккумулятором), для перенастройки требуется много трудозатрат.

Общий недостаток всех видов стационарных точилок: для обработки звеньев требуется демонтаж цепи с бензопилы. Мобильные приспособления имеют неоспоримое преимущество: заточка производится непосредственно на бензопиле.

Цепь не снимается, нет необходимости каждый раз разбирать агрегат и настраивать натяжение при обратной сборке. Разумеется, за это приходится платить (в переносном смысле, поскольку низкая стоимость как раз относится к достоинствам).

Работать не так удобно, как на стационарной точилке, требуется фиксация тяжелой бензопилы.

Фактически, вы получаете направляющую для напильника (утрированно говоря), которая обеспечивает правильный угол заточки с помощью струбцины.

Преимущества инструмента: дешевизна и мобильность. Заточку можно брать с собой к месту работ, она не требует электропитания. Еще один «побочный» плюс – полный контроль над процессом.

Оператор контролирует обработку с точностью до десятых долей миллиметра. Разумеется, качество напрямую зависит от квалификации. Недостатки – высокая трудоемкость и низкая скорость обработки.

Подобный станок для заточки цепей бензопил можно изготовить своими руками. Для этого понадобится струбцина и старая лучковая пила. Впрочем, и эти компоненты можно сделать самостоятельно.

Итог:
Ознакомившись с материалом, вы поймете, как правильно выбрать станок для заточки цепей в зависимости от интенсивности работ вашей бензопилы.

Если инструмент используется для массовой заготовки дров, либо при строительстве – достаточно ручной стационарной точилки (речь идет не о бригаде).

Для выезда к месту заготовки, можно обойтись мобильной точилкой. Вам не придется разбирать инструмент в полевых условиях. Сэкономить на станке можно и в случае, если бензопила используется нерегулярно (нарезать дров для камина).

При такой эксплуатации износ цепи минимален. Ну а для коммерческого применения инструмента, придется раскошелиться на автомат. Иначе эффективность работы вашей артели снизится.
Видео демонстрация работы полуавтоматического станка REZER EG85-C для заточки цепей бензопил

About sposport

View all posts by sposport

Скрипка для заточки цепей бензопил

Каждый знает, что пильную цепь, которая используется в бензопилах, требуется периодической затачивать, но не каждый знает, как это сделать правильно. Определить, что пила требует заточки цепи очень просто, для этого нужно осмотреть опилки, и если они состоят из мелкой пыли, значит, инструмент требуется заточить. Если наточить невозможно, стоит заменить её на новую.

Применение не заточенной цепи, может привести к перегреву двигателя и образованию задиров на цилиндре.

Разберем основные способы, с помощью которых можно, без проблем, заточить цепь на бензопиле.

Как точить цепь на бензопиле своими руками

Человек, который имеет в своем хозяйстве бензопилу, должен знать, как заточить цепь бензопилы своими руками. Существует несколько способов:

Наточить с применением напильника (наиболее распространенный способ заточки, т.к. позволяет затачивать инструмент, непосредственно на месте проведения работ по распиловке.)
Заточить с использованием специального станка (этот способ применяется в сервисных центрах, но может использоваться и в личном хозяйстве)
Заточить с применением болгарки. Для заточки данным способом, требуется наличие определенных навыков. Малораспространенный способ, т.к. достаточно сложно провести заточку при помощи УШМ правильно.

В данном видео, можно ознакомиться с процессом затачивания, наиболее популярными способами и инструментов применяемых для этого.

Точим напильником

Первое что нужно для того, что бы наточить цепь, либо немного её подправить, это специальные напильники.

Напильник

Для заточки и правки цепей для пил, используются два вида напильников. Первый, это напильник круглого сечения с диаметром соответствующим диаметру закругления рабочей кромки пильного зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4, 4.8 мм, обусловлено это тем, что они имеют маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом, и соответственно нужны напильники диаметром 5.2, 5.5 мм.

Для того чтобы правильно произвести заточку, не достаточно наточить только режущие кромки зуба, нужно еще произвести корректировку ограничителя глубины реза. Если этого не сделать, цепь не будет врезаться в распиливаемый материал на требуемую глубину, что заметно снизит скорость проведения работ и точно так же, как и в ситуации с тупой цепью может привести к перегреву двигателя пилы из-за не достаточной нагрузки на двигатель. Эта работа выполняется с помощью плоского напильника.

Описание процесса заточки с помощью напильников

Первое с чего начинается правка пильной цепи на пиле, это установка инструмента на ровную площадку или стол. В условиях леса, для этого хорошо подойдет чурка большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких – либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав её движение по шине.

Цепь во время заточки при помощи напильника, должна быть натянута.

Под шину желательно подкладывать подставку, в качестве неё можно использовать полено, кусок ветки подходящего диаметра, либо у производителей инструментов для заточки имеются специальные струбцины для удержания шины в процессе заточки цепи.

Заточка цепи производится движениями напильника изнутри зуба наружу. При этом напильник должен располагаться параллельно специальной метке на цепи. Эта метка наносится изготовителем цепей для указания стандартного угла заточки.

Затачиваемый зуб, должен располагаться примерно посредине шины, это необходимо для удобства проведения работ, в процессе заточки нужно продвигать цепь по шине, не забывая при этом каждый раз устанавливать тормоз в рабочее положение.

Работу по заточки цепи на бензопиле, нужно обязательно проводить с использованием перчаток из грубого материала, в противном случае достаточно легко себя травмировать, т.к. рабочая поверхность зубьев очень острая.

В идеале, производители советуют проводить одинаковое количество движений напильником для каждого зуба, но на практике это не всегда возможно, т.к. зубья имеют разную степень повреждений рабочей кромки.

Для облегчения заточки пильной цепи с помощью напильника, могут применяться специальные держатели, с нанесенными на них разметками углов. Разметки сделаны не только для стандартного поперечного реза, но и для продольного.

Державки также удобно использовать, если вы не обладаете достаточным опытом заточки. Опытные мастера для заточки не применяют держатели, а могут использовать только специальные устройства, поддерживающие напильник.

Еще одно устройство, предназначенное для заточки, это ручной станок для правки пильных цепей. В качестве заточного инструмента в нем применяется обычный напильник, который можно самостоятельно заменить. Крепление станка производится непосредственно на шину, в нем также имеется возможность регулировки угла заточки зуба и специальный упор, удерживающий затачиваемый зуб.

Ручной станок для заточки, отлично подойдет для новичков. Наряду с электрическими моделями станков для заточки, ручной имеет свой неоспоримый плюс в виде низкой цены. В зависимости от производителя ручного станка их внешний вид может различаться, но принцип работы у всех один.

Корректировка глубины реза производится при помощи плоского напильника, таким образом, чтобы имелась разница между верхней режущей кромкой зуба и ограничителем высоты.

Как видно из рисунка ограничитель глубины стачивается таким образом, чтобы довести показатель зазора до заводского значения. Ниже приведена таблица, в которой указаны основные значения углов, а так же зазоров для наиболее распространенных типов цепей.

Как правило, величина зазора корректируется с применением специальной плашки. Она устанавливается на цепь во время заточки, после чего стачивается ограничитель глубины.

Электрические станки для заточки

Для правки большого количества цепей, как правило, в сервисных центрах, либо на производственных предприятиях, применяются электрические заточные станки. В зависимости от производителя, исполнение станков может различаться, но принцип работы у них один.

Пильная цепь, устанавливается в специальную направляющую, которая смонтирована на основе поворотной платформы и имеет специальный фиксатор для удержания затачиваемого зуба. Фиксатор способен перемещаться в горизонтальной плоскости. Под регулируемым углом к затачиваемому зубу установлен электрический наждак, который включается оператором нажатием на пусковую кнопку. Глубина погружения наждака, как и угол под которым производится заточка, может регулироваться. Само погружение выполняется оператором. Правка цепи производится специальным заточным кругом, который при необходимости можно поменять.

Как заточить при помощи УШМ (болгарки)

Способ заточки пильной цепи при помощи угловой шлифовальной машины, наименее распространенный ввиду своей не безопасности. Для того чтобы произвести правку зубьев цепи с использованием в качестве заточного инструмента болгарку, необходимо установить её в тиски и надежно зажать. Далее инструмент включается и к вращающейся поверхности диска подставляется затачиваемая кромка зуба. Заточенный таким образом зуб, может существенно отличатся от заточенного при помощи напильника, т.к. в процессе правки с применением болгарки, достаточно тяжело контролировать угол заточки.

Большим минусом можно считать возможность надреза диском болгарки ушка крепления соединительного звена цепи, что в дальнейшем приведет к разрыву, при проведении работ. Если в процессе проведения работ с применением бензопилы возникла необходимость заточки, лучше использовать специальный инструмент, нежели придумывать разные хитрости, которые могут обернуться не только финансовыми потерями, но повлечь серьезные травмы при их проведении.

Заточить цепь, не так сложно как кажется на первый взгляд. Любой человек, после изучения процесса правки цепей, способен самостоятельно наточить режущую гарнитуру своего инструмента. Даже если в первый раз получится сделать это не совсем качественно, отчаиваться не стоит, т.к. с каждой следующей попыткой, результат будет лучше и лучше.
