Содержание

Для чего используются высокоточные нивелиры?

19 октября 2018

Какие нивелиры относятся к высокоточным?

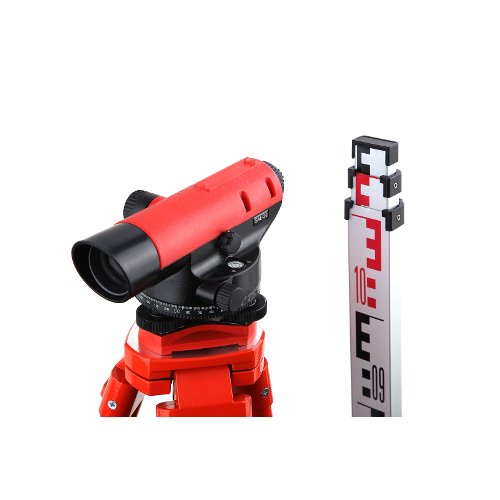

Нивелир – это прибор для определения разности высот между точками. Этот инструмент используется в геодезии, картографии, а также в строительстве. В зависимости от поставленной задачи может потребоваться разная степень точности проводимых измерений. Точность нивелира характеризуется значением средней квадратической погрешности измерений на 1 км двойного хода.

По точности нивелиры делятся на:

Высокоточные – самые точные нивелиры, обеспечивают определение превышений с погрешностью, не превышающей 1 мм на км двойного хода. Такие приборы должны иметь:

  1. Зрительную трубу с увеличением не менее 30 крат,
  2. Цилиндрический уровень с ценой деления до 10″ на 2мм или компенсатор с чувствительностью до 0,3″

Для достижения заданной точности нивелир необходимо использовать вместе с рейкой, имеющей инварные полосы с ценой деления до,5 мм и максимальное отклонение длины метрового интервала 0,1 мм.

А при работе расстояние между нивелиром и рейкой не должно превышать 50 м.

Точные – допустимая погрешность таких устройств составляет 2-3 мм, а расстояние между нивелиром и рейкой может достигать 75-100м.

Технические– – ошибка измерений может превышать 10 мм. Такие приборы обычно используются в масштабных работах, не требующих высокой точности. Рабочее расстояние может достигать 150 м.

Высокоточные нивелиры используются, когда необходима высочайшая точность проводимых измерений. Самым востребованным на сегодняшний день считается оптический нивелир, оснащенный зрительной трубой с высококачественной оптикой. Практически все современные модели оптических нивелиров оснащены компенсатором, автоматически поддерживающим оптическую ось в горизонтальном положении и позволяющим получать результат измерений с минимальной погрешностью. Более современные высокоточные цифровые нивелиры оборудованы процессором, позволяющим производить большое количество измерений и обрабатывать их на компьютере.

Такие устройства позволяют увеличить производительность в несколько раз.

Но, если рассмотренные типы нивелиров подразумевают их использование специалистами, обладающими профессиональными навыками, то применение лазерных нивелиров с видимым лучом расширило границы применения нивелиров, и теперь каждый человек может произвести измерения для решения различных задач. Лазерные нивелиры, их еще называют построителями плоскостей, широко применяются в строительстве при монтажных и отделочных работах, заменяя привычные уровни.

Область применения высокоточных нивелиров

Для нивелирования I и II классов или при нивелировании в особо точных инженерных работах применяются высокоточные нивелиры. Высокая точность измерений позволяет использовать такие нивелиры в различных областях:

  • контроль деформации зданий и сооружений;
  • строительство зданий;
  • контроль высотных башенных кранов и сооружений;
  • строительство дорог и рельсовых путей;
  • работы по построению государственных и специальных геодезических сетей;
  • проведение научноисследовательских работ;
  • различные геодезические исследования и изыскания.

В метрологии высокоточные нивелиры используются в качестве эталона в ходе выполнения поверок измерительных и других устройств.

Поверки высокоточных нивелиров

Согласно Российскому законодательству нивелиры относятся к средствам измерений, подвергающимся обязательному метрологическому контролю и надзору. По Закону РФ “Об обеспечении единства измерений” такие устройства необходимо периодически подвергать испытаниям с целью проверки точности измерений.

Поверки высокоточных нивелиров проводятся при выпуске с производства, при ремонте, ежегодно во время эксплуатации. Таким образом, покупая нивелир Вы приобретаете поверенное устройство, полностью готовое к работе, но для получения разрешения проведения высокоточных измерений необходимо помнить о регулярных поверках. В нашем сервис-центре вы можете поверить нивелиры и другие геодезические устройства быстро и по доступной цене.

Где купить высокоточный нивелир в Москве?

Несмотря на то, что цена на высокоточные нивелиры довольно высока, следует учитывать, что ни один другой нивелир не сможет обеспечить такую точность измерений. На нашем сайте Вы можете выбрать и приобрести высокоточные нивелиры Sokkia, Nikon, Trimble, Spectra Precision и УОМЗ. Ознакомиться с модельным рядом можно в каталоге, а если Вам понадобится помощь в выборе, то наши специалисты проконсультируют Вас, и, при необходимости, проведут демонстрацию работы оборудования и инструктаж по работе с ним.

что это за прибор и зачем он нужен? Принцип работы

Опубликовано: Рубрика: Техника

Одно из важнейших условий, которое должно соблюдаться во время строительства самым тщательным образом – безукоризненная горизонтальность и вертикальность соответствующих плоскостей. Без этого возведённая конструкция получится непрочной и не слишком надёжной даже внешне.

Вертикальность возводимых стен легко проверить, используя отвес – обычную верёвку с привязанным грузом. Но для проверки горизонтальных плоскостей сегодня используется особый прибор, называемый нивелиром.

Что такое нивелир?

Как правило, приборы с таким названием широко используются в строительстве и в геодезии. С их помощью определяется величина отклонения точек от условно заданной плоскости, в качестве которой, как правило, выступает либо строго горизонтальная, либо вертикальная поверхность.

Но сегодня существует несколько типов нивелиров, функционирование которых базируется на разных принципах. Все они обладают двумя основными элементами – ригельной трубой при уровне, а также компенсационным механизмом наклона. Кстати, чтобы корректировать положение трубы в горизонтальной плоскости, используется специальный винт, называемый элевационным.

Классы точности нивелиров

Важным параметром нивелира является точность его измерений. Все приборы по этому признаку подразделяются на три класса:

  • технические, допускающие квадратичную ошибку в пределах от 2 мм до 10 мм на каждый километр двойного хода;
  • точные, допускающие квадратичную ошибку в пределах от 0,5 мм до 2 мм на каждый километр двойного хода;
  • высокоточные, допускающие квадратичную ошибку в пределах от 0,2 мм до 0,5 мм на каждый километр двойного хода.

Как правило, технические нивелиры используются для предварительной геодезической съёмки, привязки плана строительства к местности и начальной разметки стройплощадки. В дальнейшем, особенно при возведении масштабных и ответственных объектов, используются только точные и высокоточные приборы.

Виды нивелиров по принципу работы

Виды нивелиров

В зависимости от конструкции, различают следующие виды нивелиров:

  1. геометрические, испускающие визирующий луч, которому сообщается горизонтальная ориентация. А отметка точек на местности производится при помощи специальных реек;
  2. тригонометрические, или теодолиты, использующие наклонный луч к контрольной точке. При этом после снятия замеров необходимо выполнить сложные вычисления;
  3. гидростатические, наиболее простые по конструкции. Они используют свойство жидкости устанавливать один и тот же уровень в сообщающихся сосудах;
  4. оптикомеханические, в которых применяется световой луч и рейки с нанесёнными делениями. А также оптическая труба для снятия замеров;
  5. лазерные, использующие для отметки точек лазерный луч, чем достигается простота и наглядность снятия замеров, а также появляется возможность работы с плоскостями, а не только с точками;
  6. цифровые, построенные на оптическом либо лазерном принципе. Кстати, в них расчётная часть выполняется микроэлектронным процессором на основе полученных результатов замеров.

В отдельных случаях для нивелирования могут использоваться барометры, радиолокаторы, эхолоты и другие специфические приборы.

Для чего нужен нивелир?

Как правило, нивелиры разных типов повсеместно используются в строительстве и в геодезических работах. Современные лазерные и цифровые модели не требуют сложных вычислений, а работа с ними не представляет сложности даже для непрофессионала. При помощи нивелира на открытой местности:

  •  размечают строительную площадку под фундамент будущего здания;
  • выполняют разбивку сада или парка, проводя ровные параллельные линии для высадки кустарников и деревьев, а также монтажа ограды, строительства беседки либо парника;
  • осуществляют распланировку садовых дорожек, тротуаров, площадок;
  • выполняют землеустроительные работы и пр.

Во время строительства либо ремонта дома с нивелиром:

  1. размечают линии прокладки коммуникаций;
  2. контролируют горизонтальность пола, а также вертикальное положение стен и перегородок;
  3. проверяют правильность монтажа плинтусов, подвесных и натяжных потолков;
  4. устанавливают оконные и дверные блоки;
  5. монтируют встроенную мебель и т.д.
Как используют нивелир?

Использование нивелира, особенно современных лазерных и цифровых моделей, существенно облегчает выполнение многих строительных и отделочных работ.

Что такое прокачка? – Съемка и нивелирование

Нивелирование ( или нивелирование ) является отраслью геодезической съемки, целью которой является: i) нахождение высот заданных точек относительно заданной или предполагаемой исходной точки, и ii) установление точек на данное или предполагаемое данное. Первая операция требуется для обеспечения возможности проектирования работ, а вторая операция требуется при планировании всех видов инженерных работ. Нивелирование имеет дело с измерениями в вертикальной плоскости.

Ровная поверхность: Ровная поверхность определяется как изогнутая поверхность, которая в каждой точке перпендикулярна направлению силы тяжести в этой точке. Поверхность стоячей воды – это действительно ровная поверхность. Таким образом, любая поверхность, параллельная средней сфероидальной поверхности земли, является ровной поверхностью.

Линия уровня: Линия уровня — это линия, лежащая на ровной поверхности. Следовательно, она нормальна к отвесу во всех точках.

Горизонтальная плоскость: Горизонтальная плоскость, проходящая через точку, является плоскостью, касательной к поверхности уровня в этой точке. Следовательно, он перпендикулярен отвесной линии, проходящей через точку.

Горизонтальная линия: Это прямая линия, касательная к линии уровня в точке. Он также перпендикулярен отвесной линии.

Вертикальная линия: Это линия, нормальная к линии уровня в точке. Обычно считается, что это линия, определяемая отвесом.

Датам: Датум – это любая поверхность, к которой относятся высоты. Средний уровень моря обеспечивает удобную точку отсчета во всем мире, а высоты обычно указываются как намного выше или ниже уровня моря. Однако часто удобнее принять какую-либо другую датум, особенно если требуется только относительная высота точек.

Высота: Высота точки на поверхности земли или вблизи нее — это ее вертикальное расстояние выше или ниже произвольно принятой ровной поверхности или точки отсчета. Разница высот между двумя точками — это расстояние по вертикали между двумя уровнями поверхности, на которых лежат две точки.

Вертикальный угол: Вертикальный угол — это угол между двумя пересекающимися линиями в вертикальной плоскости. Как правило, одна из этих линий является горизонтальной.

Средний уровень моря: Это средняя высота моря для всех стадий приливов и отливов. В любом конкретном месте он получается путем усреднения почасовой высоты прилива за длительный период в 19 лет.

Реперная отметка: Это относительно постоянная точка отсчета, высота которой относительно некоторой предполагаемой точки отсчета известна. Он используется либо как отправная точка для выравнивания, либо как точка, по которой можно закрыть чек.

Методы нивелирования

Для определения разницы высот используются три основных метода, а именно барометрическое нивелирование, тригонометрическое нивелирование и спиртовое нивелирование.

Барометрическое нивелирование

Барометрическое нивелирование использует то явление, что разница высот между двумя точками пропорциональна разнице атмосферного давления в этих точках. Поэтому можно использовать барометр, и показания, наблюдаемые в разных точках, дадут меру относительной высоты этих точек.

В данной точке атмосферное давление не остается постоянным в течение дня, даже в течение часа. Таким образом, этот метод относительно неточен и мало используется в геодезических работах, за исключением рекогносцировки или разведки.

Тригонометрическое нивелирование (косвенное нивелирование)

Тригонометрическое или косвенное нивелирование — это процесс нивелирования, при котором высоты точек вычисляются из вертикальных углов и горизонтальных расстояний, измеренных в поле, точно так же, как длина любой стороны в любом треугольнике может быть вычислено из правильных тригонометрических соотношений. В модифицированной форме, называемой выравниванием стадионов, обычно используемой при составлении карт, как разница высот, так и горизонтальное расстояние между точками вычисляются непосредственно на основе измеренных вертикальных углов и показаний рейки.

Спиртовое нивелирование (прямое нивелирование)

Это ветвь нивелирования, в которой вертикальные расстояния относительно горизонтальной линии (перпендикулярной направлению силы тяжести) могут использоваться для определения относительной разницы высот между двумя соседними точками. Горизонтальная плоскость обзора, касающаяся горизонтальной поверхности в любой точке, легко устанавливается с помощью спиртового уровня или пузырька уровня. При нивелировании ватерпас комбинируют ватерпас и визир (телескоп), а вертикальные расстояния измеряют, наблюдая за градуированными рейками, размещенными на точках. Этот метод также известен как прямое выравнивание. Это самый точный метод определения высот и наиболее часто используемый инженерами.

Инструменты для нивелирования

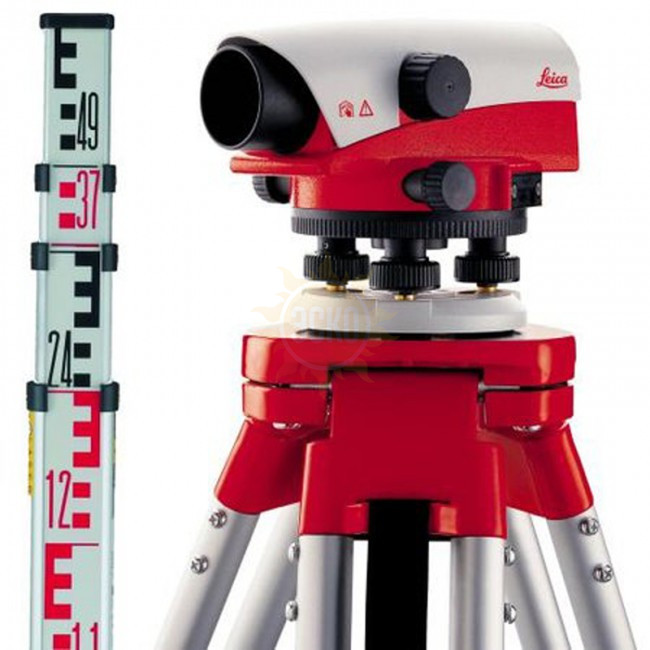

Инструменты, обычно используемые для прямого нивелирования:

  1. Уровень А
  2. Нивелирная рейка

Что такое прокачка | 5 различных типов методов выравнивания

Важный момент

1

Что такое выравнивание?

Выравнивание является наиболее широко используемым методом для получения этой высоты земли относительных точек в качестве опорной системы отсчета & обычно проводится как отдельная процедура от той, которая используется для определения планиметрического положения.

Выравнивание включает измерение вертикального расстояния относительно горизонтальной линии визирования.

Поэтому для вертикальных измерений требуется градуированная рейка и инструмент, обеспечивающий горизонтальную линию обзора.

Выравнивание  Методы в геодезии.
  • Прямое выравнивание (духовое выравнивание)
  • Барометрическое нивелирование
  • Гипсометрическое нивелирование
  • Выравнивание стадиона
  • Косвенное выравнивание (тригонометрическое выравнивание)

Также читайте: Эталон в геодезии | ТБМ в геодезии | Бенчмарк GTS| Постоянный эталон | Произвольный контрольный показатель

1. Прямое выравнивание (спиральное выравнивание)

Прямое выравнивание — распространенная форма прокачки. В этом методе телескоп делается горизонтальным , а горизонтальность проверяется с помощью спиртового уровня .

Горизонтальный прицел берется на градуированную рейку, удерживаемую в точке.

Чтение помогает найти перепад высот.

Типы

Прямое выравнивание
  • Простое выравнивание
  • Дифференциальное нивелирование
  • Взаимное выравнивание
  • Точное выравнивание
  • Выравнивание мух

1.1. Простое нивелирование

Простейшая операция в нивелировании, когда необходимо найти перепад высот между двумя точками, каждая из которых видна с одной позиции уровня.

Показания можно получить на рейке , проведя последовательно по этим точкам.

Точное положение уровня не имеет значения, но для устранения инструментальной ошибки расстояние обзора до двух позиций посоха должно быть максимально одинаковым.

Уровень устанавливается на твердом основании в любом месте, не обязательно в той же вертикальной плоскости , что и две рейки .

Выравнивание выборки

Также прочитайте: Что такое EDM в съемке | Тип | Ошибки

1.2. Дифференциальное нивелирование

Определение этой разницы высот между двумя или более точками без учета выравнивания точек называется дифференциальным нивелированием. Он используется, когда:

  1. Две точки находятся на большом расстоянии друг от друга (как показано на рис. -1 ниже)
  2. Большая разница высот между двумя точками (как показано на рис. -2 ниже) и
  3. Между точками находится какое-то препятствие (как показано на рис. 3 ниже)

Дифференциальное нивелирование (Точки далеко друг от друга) рис-1

Дифференциальное нивелирование (Точки с большим перепадом высот) рис-2 рис-3

1.3. Взаимное нивелирование

Это операция нивелирования , при которой разница высот между двумя точками точно определяется двумя наборами взаимных наблюдений.

Этот метод очень полезен, когда инструмент не может быть установлен между двумя точками из-за препятствия, такого как долина, река и т. д., и если прицелы намного длиннее, чем обычно допустимо.

Для таких длинных прицелов становятся заметными ошибки чтения рейки, кривизна земли, и несовершенная настройка прибора. Чтобы свести к минимуму эти ошибки, следует использовать специальные методы, такие как взаимное выравнивание.

Взаимное выравнивание

Также читайте: Тахеометр в геодезии | Операции | Преимущество и недостаток | Типы

1. 4. Точное нивелирование

Это операция нивелирования, в которой используются точных инструментов . В принципе, разницы между обычным и точным нивелированием нет.

В первом случае расстояния между контрольно-пропускными пунктами относительно короткие, а высот получены подходят для обычных целей.

Однако для точного нивелирования петля уровня может иметь значительную длину, и предпринимаются усилия для контроля всех источников ошибок.

Наиболее важным средством контроля ошибок при точном нивелировании является балансировка расстояний передней и задней точек.

1.5. Fly Leveling

Это операция нивелирования, при которой выполняется линия уровней для определения приблизительных высот вдоль маршрута. Осуществляется для разведки линейных сооружений типа дороги, железные дороги, туннели, каналы, и т. д.

Выравнивание мух

Также читайте: Что такое транзитный теодолит | Детали теодолита

2. Барометрическое нивелирование

Принцип , используемый в барометрическом нивелировании , заключается в том, что высота точки обратно пропорциональна весу столба воздуха над наблюдателем.

Однако зависимость между давлением и высотой не постоянна, поскольку воздух сжимаем. Внезапные изменения в температура, влажность и погодные условия из-за штормов также влияют на давление.

Барометрические методы особенно подходят для работы в пересеченной местности, где высокая точность не требуется. Они также используются для уменьшения наклонных расстояний до горизонтали при электронном измерении.

Прибор, используемый для измерения давления, называется барометром. Модифицированная форма барометра, используемая для определения относительной высоты точек на поверхности земли, называется альтиметром.

Прост в эксплуатации, но очень чувствителен к изменениям атмосферного давления. Метод, используемый для измерения высоты с помощью альтиметра, известен как метод с одной базой.

Требуется два высотомера. Один высотомер вместе с термометром помещают в точке с известной высотой, называемой контрольной точкой, где через равные промежутки времени снимаются показания.

Другой высотомер, называемый передвижным высотомером, перемещается в точки, высота которых требуется. Показания передвижного высотомера, снятые в заданных точках, впоследствии корректируются в соответствии с изменениями температуры и т.п., наблюдаемыми в контрольной точке.

Разность высот между двумя точками может быть получена по следующей формуле:

H = 18336,6 x (log10 h2 – log 10 h3) x (1+ ((T1 + T2)/500))

H = Разница высот между двумя точками.

h2. h3 = Барометрическое давление (в см) в нижней и верхней точках соответственно, &

T1.T2 = Температура воздуха (в 0 C) в нижней и верхней точках соответственно

Тип

Барометрическое нивелирование
  • Барометр
  • Меркуриал Барометрический

2. 1. Барометр

Барометры используются в нивелировании для грубого определения высот, перепадов высот и высоты полета самолетов в аэрофотограмметрии. Они также используются для расчета поправки на рефракцию в некоторых видах астрономических наблюдений.

Так как нивелирование с помощью барометра не очень точное, его обычно применяют только для топографических и рекогносцировочных съемок мелкого масштаба, где не требуется большая точность определения высот.

Доступны барометры двух типов: ртутный , и анероид (см. рис. ниже). Первый более точен, но его неудобно носить с собой, и он легко ломается.

Барометр

1. Герметичный бокс
2. Пружина
3. Центральная вертикальная стойка
4. Нож 5. Ряд звеньев 6. Легкие цепи
7. Вертикальный шпиндель 8. Пружина 9. Круглая опорная пластина
10. Указатель 11. Шкала

2.2. Mercurial Barometric

Барометр Mercurial основан на принципе балансировки столбца ртути по отношению к атмосферному давлению, при этом атмосферное давление в точке наблюдения является функцией высоты этой точки над средним уровнем моря.

Существует два основных типа ртутных барометров — цистерновые и сифонные. Барометры Mercurial должны поддерживаться вертикально, и поэтому их часто подвешивают на карданном креплении какой-либо формы, прикрепленном к специальной треноге.

В барометрах цистернового типа ртуть содержится в стеклянной трубке длиной около 85 см, верхний конец которой закрыт, а нижний открытый конец погружен в цистерну с ртутью, открытую в атмосферу. Из трубки откачивают воздух, так что пространство над уровнем ртути в трубке представляет собой вакуум.

Поскольку давление на ртуть в цистерне атмосферное и нет давления на верхний конец столбика ртути в трубке, в трубке поддерживается столбик ртути; высота которого зависит от давления на поверхность ртути в цистерне.

В сифонном ртутном барометре типа трубка, содержащая ртуть, имеет U-образную форму на нижнем конце. Одна из ветвей U-образной трубки остается короче другой.

В верхнем конце короткой ветви имеется небольшое отверстие для подачи воздуха, а длинная ветвь закрыта сверху вакуумом вверху. Этот тип барометра уступает бачковому типу и мало используется.

Также прочтите: Принципы методов съемки на плоском столе |Оборудование | Ошибка | Преимущество | Ограничение

3. Гипсометрическое нивелирование

Высоту различных точек можно определить с помощью прибора, известного как гипсометр.

Он работает по принципу кипения жидкости, когда давление ее паров равно атмосферному давлению.

Можно заметить, что точка кипения воды понижается по мере уменьшения давления, т. е. по мере достижения большей высоты.

Таким образом, метод заключается в определении температуры точки кипения на различных станциях.

Соответствующее атмосферное давление можно получить из таблиц. При отсутствии таблиц можно использовать следующую приблизительную формулу:

h = 76,00 ± 2,679 t

t – разница температуры кипения с 100°C , а – давление в см.

Разность высот может быть получена с помощью приведенной ниже формулы.

H = 18336,6 x (log10 h2 – log 10 h3) x (1+ ((T1 + T2)/500))

H = Разница высот между двумя точками.

h2. h3 = Барометрический (в см) в нижней и верхней точках соответственно, &

T1. T2 = Температура воздуха (в 0 C) в нижней и верхней точках соответственно

Гипсометр (согласно выше рис.) состоит из термометра, отградуированного до 0,1°C.

Он установлен внутри телескопической трубы и подвешен над небольшим бойлером, наполненным дистиллированной водой.

Термометр хранится в паре и отрегулирован так, чтобы не касаться воды.

Температура этого воздуха в тени также наблюдается одновременно с отдельно стоящим термометром.

4. Выравнивание стадиона

Он также известен как Тахеометрическая съемка. Этот распространенный метод измерения горизонтальных расстояний — цепочка, — метод измерения вертикальных расстояний — дифференциальное нивелирование.

Оба этих метода дают результаты с требуемой точностью. Однако цепочка на неровных участках не дает очень точных результатов. Когда почва неровная и допустимо большее количество наблюдений с большей скоростью и обычной точностью, тогда предпочтительным выбором является тахометр.

Примером использования тахометра для вышеуказанных условий является сбор данных для нанесения контуров на топографическую карту. По сравнению с цепочкой на ровных участках точность определения тахиметрических расстояний низкая, а на неровных и крутых участках точность больше.

Тахометр определяется как оптический метод измерения расстояния. Хотя этот метод съемки менее точен, он очень быстр и удобен.

Другие названия тахометра — тахиметрия или телеметрия. Основной целью тахиметрической съемки является составление контурного плана.

Он особенно подходит для заполнения деталей на топографических картах, предварительных съемок местоположения (например, железных дорог, шоссе, каналов, водохранилищ и т. д.), а также съемки крутых склонов, пересеченных границ, водных участков и т. д.

Кроме того, при съемках более высокой точности его можно использовать для быстрой проверки расстояний, измеренных цепью или рулеткой. Тахометр представляет собой транзитный теодолит , диафрагма которого в дополнение к поперечным проволокам снабжена стадиальными проволоками.

Наблюдения производятся на рейке стадиона, обычно на ровной рейке, но с большим наименьшим количеством (1 см), и по этим наблюдаемым показаниям рассчитываются горизонтальные и вертикальные расстояния.

Stadia digraph

Также прочитайте: Что такое обход в съемке | Типы | Метод | Определение

5. Косвенное нивелирование (тригонометрическое нивелирование)

Это непрямой метод нивелирования, при котором перепад высот точек определяется по наблюдаемым расстояниям, измеренным и вертикальным углам.

Вертикальные углы измеряются при прохождении, а расстояния измеряются напрямую или вычисляются тригонометрически. Тригонометрическое нивелирование обычно используется в топографических работах для определения высоты верха зданий, дымоходов, шпилей церквей и т. д.

Кроме того, его можно использовать в труднодоступных местах, таких как горные районы. В зависимости от полевых условий и измерений, которые могут быть выполнены с помощью доступных инструментов, может быть бесчисленное множество случаев.

Была предпринята попытка решить несколько случаев, и многие другие могут быть решены читателем самостоятельно.

5.1. Основание доступного объекта — объект может быть расположен вертикально или наклонно нивелирная рейка удерживается вертикально на

Б.М., h2 — высота прибора, h — высота FE , а θ — угол места на вершине объекта.

Уменьшить уровень вершины вертикального объекта

  • Из треугольника CEF,
    • EF = CE тангенс θ
    • h = D тангенс θ
    • Пониженный уровень F = R.L для B.M. + С + ч
    • Пониженный уровень F = R.L B.M. + S + D тангенс θ

В соответствии с рис. ниже, AF — наклонный объект, x — расстояние между подошвой объекта и проекцией F’ вершины, O1 и O2 — инструментальные станции, такие, что O1, O2 и А находятся в одной вертикальной плоскости, D1 и D2 – расстояния подошвы объекта от приборных станций О1 и О2 соответственно.

S1 и S2 — показания персонала на B.M. от позиций приборов на O1 и O2 соответственно, а θ1 и θ2 — углы места от O1 и O2 соответственно.

Уменьшить уровень вершины наклонного объекта

Приведенный уровень F = R.L от B.M. + S1 +h2

Пониженный уровень F = R.L BM. + S + (D1 + x) тангенс θ 1

Пониженный уровень F = R.L B.M. + S1 +h2

Пониженный уровень F = R.L BM. + S + (D2 –  x) tan θ 2

x = ( S2 – S1 ) + D2 tan θ2 – D1 tan θ1 / tan θ1 + tan θ2

Также прочтите: Что такое цепная съемка (основной , Процедура, Метод, Инструмент)

5.2. Основание объекта недоступно — станции приборов и надземный объект находятся в одной и той же вертикальной плоскости

Когда расстояние по горизонтали между инструментом и надземным объектом недоступно, наблюдения выполняются с двух станций. Предполагая, что две приборные станции и объект находятся в одной и той же вертикальной плоскости, возникают следующие два случая.

5.2.1. Оси инструментов на одном уровне

На рисунке ниже h — расстояние по вертикали FA’ , S — показания рейки на B.M. , θ 1 и θ2 — углы места от станций O1 и O2 соответственно, D — расстояние по горизонтали между O1 и объектом 8 d 9000, расстояние по горизонтали между двумя станциями.

h = D tan θ1

h = (D + d) tan θ2

Пониженный уровень F = R.L. S + h

D = d tan θ2 / (tan θ1 – tan θ2 )

5.2.2. Оси инструментов на разных уровнях

В зависимости от местности возникают три случая:

  1. Ось инструментов на O2 выше, чем на O1
  2. Ось инструмента в О1 выше, чем в О2
  3. Оси инструмента на очень разных уровнях
5.
2.2.1. Ось инструмента в О2 выше, чем в О1 (согласно рис. ниже)

h2 – h3 = S2 – S 1 = S

Из треугольника O1′ A” F, h2 = D tan θ1

Из треугольника O2′ A” F, h3 = (D + d) tan θ2

Приведенный уровень F = R.L. S1 + h2

D = (S+ d тангенс θ2) /(тангенс θ1 – тангенс θ2)

5.2.2.2. Ось инструмента в О1 выше, чем в О2

h3 – h2 = S1 – S 2 = S

Из треугольника O1′ A” F, h2 = D tan θ1

Из треугольника O2′ A” F, h3 = (D + ) tan θ2

Приведенный уровень F = R.L. S1 + h2

D = (d тангенс θ2 – S) /(тангенс θ1 – тангенс θ2)

5.2.2.3. Оси инструментов на очень разных уровнях (как показано на обоих рисунках ниже)

Если разница в высоте (S2 – S1) между двумя инструментальными станциями слишком велика и не может быть измерена на рейке на Б. М. , то применяется следующая процедура:

Установите этот инструмент в точке O1 и измерьте вертикальный угол в точке F (как показано на рисунке ниже).

Пройдите через телескоп и установите точку O2 , на расстоянии d от O1.

Переместите этот инструмент на O2 и измерьте вертикальный угол в точке F .

Следить за показаниями рейки r относительно горизонтальной поперечной проволоки на рейке O1 (согласно рис. ниже). Пусть S будет разницей на уровне между двумя осями в O1 и O2 .

S = h3 – h2

D = ( d tan θ2 – S) / ( tan θ1 – tan θ2 )

Приведенный уровень F = R.L. S1 + s + h2

Пониженный уровень F = R.L. S1 + d tan θ – r + h’ +h2


Краткое примечание

Методы выравнивания

  • Прямое выравнивание (спиртовое выравнивание)
  • Барометрическое нивелирование
  • Гипсометрическое нивелирование
  • Выравнивание стадиона
  • Косвенное выравнивание (тригонометрическое выравнивание)

Выравнивание мушек

Выравнивание мушек  это очень приблизительная форма  нивелирования , в которой прицелы принимаются большими. насколько это возможно. В этом методе прогоняется линия уровней, чтобы определить приблизительно уменьшенные уровни. точек, выполненных с большей скоростью и меньшей точностью.

Взаимное нивелирование

Съемка нивелирование между двумя удаленными друг от друга точками, в которых наблюдения производятся в обоих направлениях для устранения эффектов атмосферной рефракции и кривизны земли.

Метод высоты инструмента

Метод высоты инструмента  связан с получением RL коллимационной линии путем добавления показаний BS точки, RL которой известно. RL линии коллимации называется  90 105 Высота инструмента . Из этого вычитаются штатные показания всех промежуточных станций, чтобы получить RL в этих точках.

Тригонометрическое нивелирование

Тригонометрическое нивелирование  это раздел геодезии, в котором мы находим вертикальное расстояние между двумя точками с помощью некоторых измерений вертикальных углов и известных расстояний. Известные расстояния предполагаются либо горизонтальными, либо геодезическими длинами на среднем уровне моря (MSL).

Выравнивание Геодезия

Выравнивание  это процесс определения высоты одного уровня  относительно другого. Он используется в съемке , чтобы установить высоту точки относительно исходной точки или установить точку на заданной высоте относительно исходной точки.

Процедура выравнивания мух

Нивелирование мух проводится, когда эталон находится очень далеко от рабочей станции. В таком случае временный эталон находится на рабочей станции, которая находится на основе исходного эталона. Даже не очень точно он используется для определения примерного уровня.

Метод чтения выравнивающего посоха

Чтобы прочитать посох , возьмите число, указанное под сеткой. Подсчитайте количество целых 10-миллиметровых приращений между целым числом и сеткой. Затем оцените количество миллиметров между последним целым 10-миллиметровым блоком и центром сетки.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
