Пиление заключается в разделении древесины на части с помощью пилы. Пилой называют многорезцовый режущий инструмент, резцами которого являются зубья. Они перерезают волокна древесины и образуют в заготовке пропил.
Пилы бывают различные по устройству и назначению. Чаще всего применяется широкая столярная ножовка (рис. 13, а). Она имеет толщину полотна 1,2 мм и используется в основном для поперечного пиления брусков и досок. Используют и другие ножовки — узкую, с обушком, наградку, складную (рис. 13, б — д).
Рис. 13. Столярные ножовки:
а — широкая: 1 — полотно; 2 — ручка; б — узкая; в — с обушком; г — наградка
Узкую ножовку используют для раскроя тонких пиломатериалов, фанеры, а также для выпиливания деталей с криволинейным контуром.
Полотно у этой ножовки узкое, но сравнительно толстое (до 1,5 мм), зубья бывают средние и мелкие.
Ножовка с обушком имеет утолщение — обушок. Он придает ножовке жесткость, не позволяет изгибаться. Такой ножовкой делают неглубокие пропилы. Толщина полотна 0,8 мм, зубья мелкие.

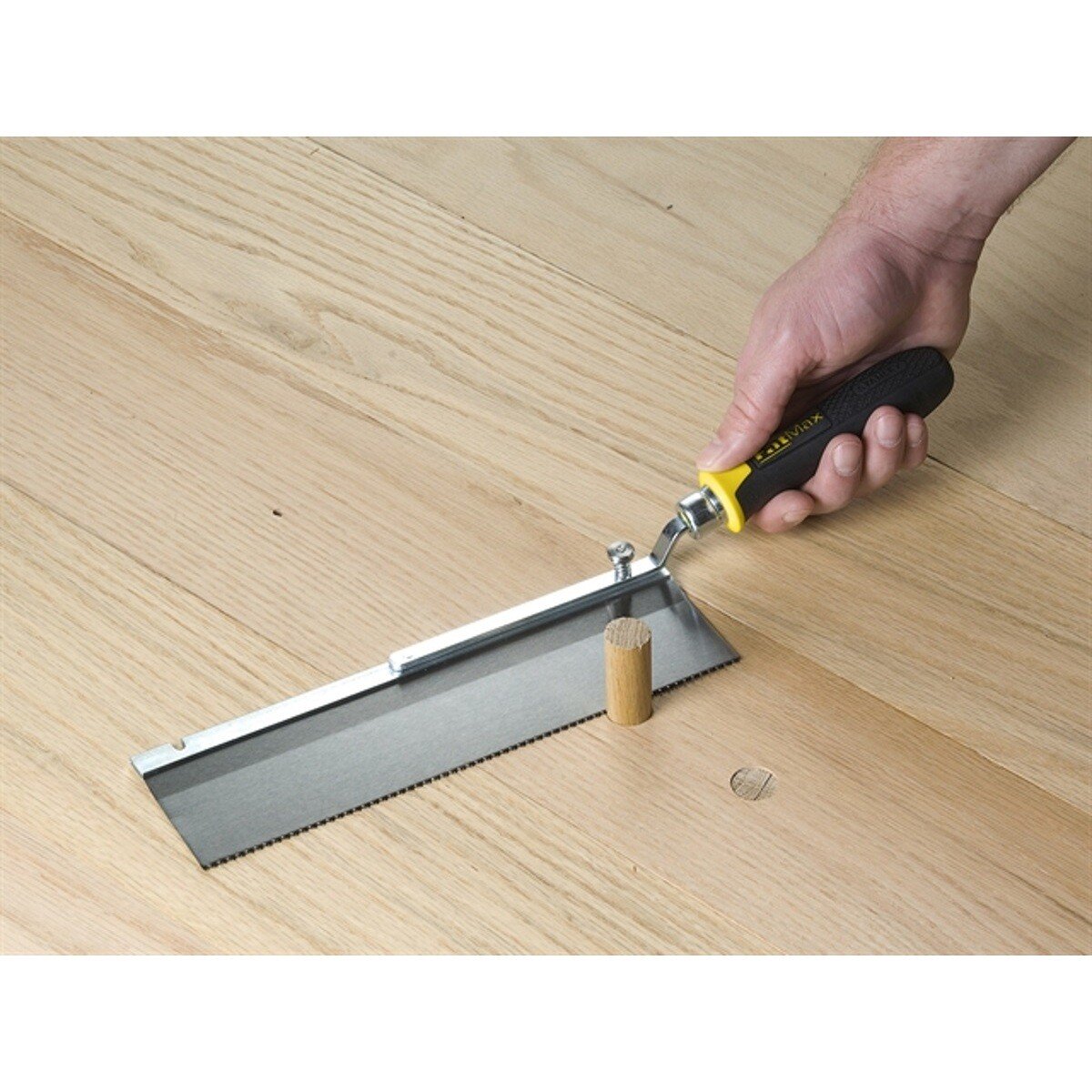

Ножовку-наградку применяют для выполнения несквозных пропилов. Толщина полотна 0,4…0,7 мм и мелкие зубья.
Складную ножовку применяют для пиления фанеры, а также поперечного и продольного пиления досок, брусков, реек. На ее полотне насечены зубья двух видов — прямые и наклонные.
Чтобы полотно пилы не защемлялось при пилении, на ней делают развод зубьев — отгибают их поочередно в разные стороны на один и тот же угол. В результате ширина пропила получается больше, чем толщина полотна, и пила перемещается свободно.
При пилении необходимо соблюдать правильную рабочую позу и хватку инструмента, использовать простое приспособление — упор (рис.
Рис. 14. Рабочая поза и хватка ножовки при пилении
Прежде чем начать пиление, надо сделать запил. Для этого пилу прижимают к упору и делают несколько плавных движений к себе.
Для точного пиления досок и брусков применяют приспособление — стусло (рис. 15). Оно имеет в стенках пропилы под строго определенными углами.
Рис. 15. Стусло:
а — Ч-образное; б — П-образное
Пилить надо не по линии разметки, а рядом с ней на расстоянии около 5 мм. Линия разметки всегда должна оставаться на будущей детали.
Отпиленные торцы и мелкие неровности на деталях зачищают напильником и шлифовальной шкуркой.
Напильник представляет собой металлический стержень с насаженной на него деревянной ручкой (рис. 16).
Рис. 16. Напильник и схема зачистки:
I — ручка; 2 — насечка; 3 — носок; 4 — зубья; 5 — стержень
На стержне сделана насечка. Она образует зубья, которые при зачистке срезают частицы древесины.
Во время зачистки необходимо соблюдать правильную рабочую позу и хватку напильника (рис. 17).
Рис. 17. Рабочая поза и хватка напильника при зачистке
Следует помнить, что материал срезается только при движении напильника вперед. Это движение называют рабочим ходом, а обратное — холостым. Нажимать на напильник надо только при рабочем ходе.
Напильник будет служить дольше, если предохранять его от ударов и не класть на другие инструменты!
Шлифовальная шкурка — гибкий режущий инструмент, представляет собой бумажное или тканое полотно с приклеенными к нему острыми зернами специального абразивного материала, которые и срезают все мелкие неровности (рис. 18).
Рис. 18. Шлифовальная шкурка и схема зачистки:
Шкуркам присвоены номера, например: 12, 16, 20 и др. Чем меньше номер, тем меньше размер зерна. В зависимости от размеров зерен шкурки бывают мелко- и крупнозернистые.
Зачистка идет легче и быстрее, если использовать простейшее приспособление — брусок (рис. 19). Зачищать следует всегда вдоль волокон древесины.
Рис. 19. Зачистка шлифовальной шкуркой
Экономно отрезайте кусочки шкурки от большого листа!
На производстве пилят на круглопильных и ленточнопильных станках станочники-распиловщики, а зачищают и шлифуют поверхности деталей шлифовщики по дереву на шлифовальных станках.
Правила безопасной работы
1. Пилить исправной и остро заточенной пилой.
2. Пользоваться приспособлениями: упором, стуслом и др. Надежно удерживать заготовку.
3. Не допускать резких движений пилой, ее перекоса, не держать левую руку близко к полотну.
4. Класть пилу на верстак зубьями от себя.
5. Зачищать изделие напильником с исправной и прочно насаженной ручкой.
6. Не захватывать носок напильника пальцами левой руки.
7.
Не сдувать опилки и не сметать их рукой, а пользоваться щеткой-сметкой.
Практическая работа
Распиливание и зачистка заготовок для изготовления деталей решетки под цветочный горшок, основания выпиловочного столика или подставки под фигурки животных
1. В соответствии с разметкой распилите полученные заготовки.
2. Зачистите отпиленные детали.
Основные термины:
Пиление; резец; ножовки: широкая, узкая, с обушком, наградка; складная пила; стусло; зачистка; напильник; шлифовальная шкурка.
Вопросы и задания
1. Что такое пиление?
2. Какие пилы вы знаете?
3. Как правильно выполнитъ запил? Какие приспособления используют при пилении?
4. Почему при пилении нельзя сильно прижимать зубья пилы к заготовке?
5. Что такое припуск?
6. Для чего необходима зачистка?
7. Почему нельзя захватывать носок напильника пальцами левой руки?
8.
Назовите правила безопасной работы при пилении и зачистке.
Это интересно
1. Человек стал пользоваться металлической пилой с незапамятных времен. Во время раскопок в одной из погребальных камер 1700 г. до и. э. обнаружено изображение пиления металлической пилой.
2. Знаете ли вы, откуда появилось название «шкурка»? Первобытные люди зачищали свои орудия охоты и предметы быта. Они применяли для этой цели шкурки рыб с острой чешуей.
3. Термин «абразивный» произошел от латинского «абразио» — «соскабливание». Зерна шкурки как раз и соскабливают все неровности на детали. Термин «шлифовать» пришел к нам из немецкого языка и означает «точить, полировать».
Пилы
Пиление – операция разделения древесины на части с
помощью многорезцового инструмента. Для распиловки лесоматериалов
применяют ручные или механические пилы. Пила представляет собой
ленту или диск с расположенными на ней зубьями (резцами).
Зубья
имеют следующие параметры: расстояние между двумя смежными вершинами
составляет шаг, а расстояние между основанием и вершиной – высоту
зуба. Для удаления образующихся в процессе пиления опилок служит
впадина (пазуха). Каждый зуб пилы имеет три режущие кромки – одну
переднюю, короткую, и две боковые. У пил для продольной распиловки
древесины зубья короткой режущей кромкой перереза ют волокна, а
боковыми разделяют волокна между собой по их направлению. Зубья этих
пил имеют форму треугольника, прямую заточку; ими можно пилить
только в одну сторону. У пил для поперечной распиловки короткая
режущая кромка разделяет волокна, а боковые перерезают их. Зубья
имеют форму преимущественно равнобедренного треугольника и
двустороннюю заточку, поэтому ими можно пилить в обе стороны.
Ручные пилы. К ручным пилам относятся поперечные двуручные, ножевые (ножовки) и лучковые.
Пилы поперечные двуручные (см. схему ниже, поз. а) применяют для
поперечного распиливания лесоматериалов.
Толщина пил 1,1; 1,4 мм.
Зубья имеют форму равнобедренного треугольника, заточка косая. Угол
заострения (40 … 45 ± 2)°.
Ножевые пилы, или ножовки, бывают широкие, узкие и с обушком. Ножовку широкую (см. схему ниже, поз. б) применяют для поперечного раскроя брусков, широких досок и плит. Толщина полотна 1,2 мм. Зубья пилы имеют форму треугольника, заточка косая. Угол заострения 40°. Ручку делают из древесины твердых пород.
Ножовка узкая (см. схему ниже, поз. в) предназначена для распиливания тонких материалов и выпиливания криволинейных заготовок, а также для сквозных пропилов. Толщина полотна 1,5 мм.
Ножовка с обушком (см. схему ниже, поз. г) используется для неглубоких пропилов. Верхняя часть полотна имеет утолщение. Толщина полотна 0,8 мм.
Ножовка-наградка (см. схему ниже, поз. д) применяется для несквозного пропиливания. Толщина полотна 0,4 … 0,7 мм. Ею можно выпиливать узкие пазы.
Лучковые пилы (см. схему ниже, поз.
Выкружные пилы служат для криволинейной распиловки. Имеют длину 500 мм, ширину полотна 4 … 15 мм, шаг зубьев 2 . ..4 мм, угол заострения 50 … 60º, зубья с прямой заточкой.
Пилы
а – двуручная поперечная, б – ножовка широкая поперечная, в –
ножовка узкая, г – ножовка с обушком, д – наградка, е – лучковая
пила; 1 – полотно, 2 – ручки, 3 – стойки или боковые планки, 4 –
тетива, 5 – средник, 6 – закрутка.
Для уменьшения трения и во избежание заедания полотна пилы в пропиле зубья нужно разводить. Развод зубьев пил заключается в том, что полотно пилы зажимают в тиски и вершины зубьев поочередно отгибают от основания примерно на 2/3 высоты: четные в одну сторону, а нечетные – в другую. При распиловке древесины твердых пород зубья разводят на 0,25 … 0,5 мм, а мягких пород – на 0,5 … 1 мм. Разводят зубья с помощью обычной или универсальной разводок. Точность развода проверяют шаблоном.
В процессе пиления зубья затупляются, чтобы восстановить режущую
способность зубьев, их затачивают напильниками (см. схему ниже, поз.
а … г). Заточку нужно производить ровно, без сильных нажимов (так
как это может вызвать перегрев пилы) так, чтобы не было заусенцев,
засинений и др. Пилы для поперечного раскроя имеют косую заточку,
поэтому напильник при их затачивании держат под углом 60 … 70º.
Заточив через один зубья с одной стороны, затачивают пропущенные
зубья с другой стороны.
Вершины затачиваемых зубьев должны
находиться на одной высоте, поэтому до заточки зубья выравнивают по
высоте фугованием следующим образом: в деревянную колодку 2 (см.
схему ниже, поз. д), имеющую прорезь, вставляют трехгранный
напильник 1, после чего колодку с напильником надевают на пилу 3 и,
двигая по полотну, выравнивают вершины зубьев.
Заточка и фугование пил
а – расположение пилоточа при прямой заточке, 6 – расположение пилоточа при косой заточке, в – заточка лучковой пилы, закрепленной в тисках, г – заточка лучковой пилы, уложенной в деревянную колодку, д – фугование пил; 1 – напильник, 2 – колодка, 3 – пила.
