Оборотные плуги для мотоблоков: различные конструкции, разнообразие производителей, простая установка и эксплуатация – интернет-магазин ВсеИнструменты.ру

На мотоблок Texas (а также на мотоблок Husqvarna) спереди устанавливается специализированный снегоочиститель.Фрезу заменяют на колеса. Используется для уборки рыхлого снега на узких дорожках и небольших прилегающих территориях. В комплект входит крепление вместе с лезвием.

Ширина снежного покрова 75 см. Страна происхождения навесного оборудования – Дания. Средняя розничная цена на рынке навесного оборудования для садовой техники составляет 6 436 рублей.

Для опрыскивания всевозможных удобрений, различных удобрений и всевозможных химикатов для защиты растений от вредных насекомых неплохо иметь специальный прибор.Опрыскиватель «Жук» – друг садов и огородов.

Всем сельскохозяйственным рабочим просто необходимо специальное оборудование, такое как картофелесажалка, для посадки различных культур, например, картофеля. вы узнаете, как сделать своими руками картофелесажалку для мотоблока.

До сих пор самосвал МАЗ-5551 остается одним из самых популярных восьмитонных грузовиков на российских просторах. Ознакомьтесь с этим красивым грузовиком, перейдя по ссылке.

Снегоуборщик СМ-0,6 для мотоблока “Каскад”

Снегоуборочная приставка для мотоблока Каскадная снегоуборочная машина модели СМ 0,6 улавливает и выбрасывает снег с помощью вращающихся шнеков с приводом от двигателя мотоблока.

Технические характеристики:

Снегоуборочная приставка для мотоблока “Крот”

Технические характеристики снегоуборщик мотоблока Крот:

Приставка Сп-56 – снегоуборщик для мотоблока Celina

Принцип работы Сп-56 на мотоблоке «Селина» ломать лед и прижимать мокрый снег шнеками снегоуборщик и передавать образовавшуюся снежную массу на забрасывающую крыльчатку.

Снег забрасывается через крышу желоба на расстояние 12 м, а направление выброса регулируется специальным рычагом под углом 190 градусов.

Полезная информация о снегоочистителе

Управлять мотоблоком со снегоуборщиком не составит труда но не забывайте о соблюдении всех мер предосторожности.

Новейшее модифицированное навесное оборудование относительно легкое и простое в эксплуатации, помните об этом и старайтесь расчищать снег на низкой передаче.

Таким образом, вы обеспечите контроль над работой машины и сможете легко направить машину в правильном направлении. При работе следите за направлением снежного броска и убедитесь, что поблизости нет хрупких предметов или окон.

Выбрав устройство с мощным ковшом, вы легко справитесь даже с затхлым плотным снегом, а надежный и прочный вал останется целым и невредимым даже при случайном ударе о камни.

Самая популярная модификация – самоходная бензиновая снегоуборочная машина, привлекшая покупателя доступной ценой.

Советы:

• Перед началом работы убедитесь, что все резьбовые соединения надежно затянуты.
• Проверяйте натяжение цепи каждые 6 часов работы. Допустимое отклонение от нормы – от 10 до 15 мм.
• При первом использовании снегоочистителя время работы должно составлять 30 минут. После заглушки двигателя проверяют затяжку крепления.

Приобретая современную навесную снегоуборочную технику, Вы превращаете свой садовый мотоблок в многофункциональное устройство, предназначенное для работы в разное время года. Выбирайте снегоуборщик только в специализированных магазинах, которые отвечают за качество своей продукции.

приобрели огромную популярность благодаря широкому спектру выполняемых работ. Их универсальность достигается с помощью навесного оборудования. Потому что они минимизируют трудозатраты на выполнение определенных задач.

Мотоблок «Каскад» разработан в Советском Союзе. Его конструкция проста, надежна и проверена временем.

Основным фактором при выборе фаркопа является их фаркоп. Каскад имеет рукоять мотоблока с насадками, как у Нева и Ока.Таким образом, вы можете легко использовать оборудование, предназначенное для этих машин.

Рассмотрим подробнее каждый вид навесного оборудования для мотоблока «Каскад».

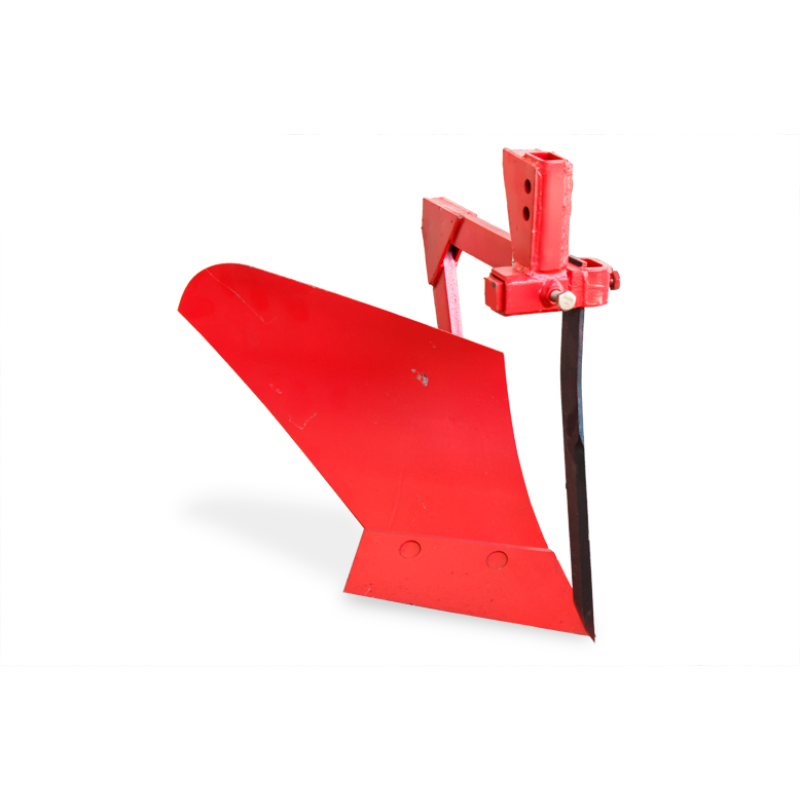

Плуг

Этот механизм используется для вспашки земли после уборки урожая или перед посевом. Его основное предназначение – перевернуть верхний плодородный слой земли, чтобы увеличить его плодородие, удалить сорняки и придать однородность верхнему слою почвы.

Раньше для выполнения этой задачи использовались лошади и деревянные плуги, сейчас, в век индустрии, появились мотоблоки, которые с этим справляются.

Есть несколько модификаций плугов. Например, они могут быть одно-, двух- и трехрядными. Все зависит от мощности вашего мотоблока Cascade и от того, сколько плугов он может приводить в движение одновременно.

Плуг оборотный двухкорпусный

Плуги бывают стандартные и оборотные.

• Standard погружается в почву и при движении сгибает землю в сторону
• Плуги оборотные улучшают качество вспашки за счет того, что почва не просто отбрасывается в сторону, а поднимается вдоль лапы, перемешивается и только потом перемещается в сторону.

При работе с мотоблоком «Каскад» сделайте первую грядку как можно ровнее, затем поместите одно колесо в эту колею и продолжайте вспашку. Это значительно упростит работу.

Фрезы

Если плуг не справляется и приходится работать с твердой целиной, где много сорняков и твердых предметов, то для перемешивания почвы лучше использовать фрезы. Они глубже погружаются в землю и при их работе верхний слой земли перемешивается намного лучше.

Стандартная форма резцов – саблевидные. Это считается классическим вариантом. Вместо колес устанавливаются 2 специальных фрезы. Большим преимуществом этой модели является высокая прочность и ремонтопригодность. Если резак сломан или вышел из строя, то можно купить новый и легко заменить.

Фрезы для саблей

Более новая версия катера – “гусиные лапки”. Они обрабатывают почву на большей глубине, чем сабля.

Их конструкция состоит из вала и приваренных к ним ножек с треугольниками на концах.Внешне они очень похожи на лапы гусей. Однако они менее долговечны. При столкновении с твердым тяжелым предметом они отламываются. Их можно просто приварить. Однако эта конструкция продержится до первого прочного камня.

Окучники

Картофель требует тщательного ухода. Одним из основных факторов ухода при выращивании картофеля является его окучивание.

Мотоблок «Каскад» поможет в проведении этих работ с помощью окучников.

Они могут быть дисковыми, роторными или выполненными в виде плуга.

Последний вариант – самый простой окучник. Принцип его работы заключается в том, что плуг просто перекидывает землю с двух сторон от междурядья.

Дисковый окучник

Дисковые окучники позволяют лучше окучивать. Они выглядят как два диска, закрепленные на перекладине. Во время движения диски вращаются, подбирают почву с двух сторон грядки и высыпают ее на картофель.

Роторные окучники более совершенные, чем дисковые модели. Внешне они похожи на них, но имеют зубцы только по краям.

Благодаря этим усовершенствованиям роторные окучники не просто засыпают картофель почвой, а сначала измельчают ее. При такой технологии стебли картофеля не повреждаются при окучивании, а остаются целыми.

Сеялки для картофеля

Картофель перед окучиванием необходимо посадить. Вручную сделать это сложно.

Сажалки для мотоблоков Каскад помогут в проведении этих работ.

Это целый механизм для посадки картофеля.

Перед сеялкой расположен плуг, который делает борозду для посадки картофеля.За ним находится резервуар с ленточной системой подачи.

На этой ленте через равные промежутки времени установлены корзины для захвата и подачи картофеля в борозду. То есть подача корнеплодов происходит с равным интервалом.

А сзади два диска (по принципу окучника) закапывают борозду с картошкой.

Картофелекопалки

Картофелекопалка вибросита КМ-1 Картофелекопалка

Приставка к мотоблоку «Каскад» позволяет без проблем копать картофель.

Самым простым вариантом картофелекопалки является плуг. Он без проблем справляется с этой задачей. Однако он режет большое количество клубней.

позволяет сделать это лучше. Это устройство, закапывающееся в землю передней частью примерно на 15-17 см (клубни картофеля расположены выше), режет землю и подает ее на специальную решетку. Это, в свою очередь, вибрирует, просеивает землю и оставляет корни на поверхности.

Косилки

Косилки для мотоблоков Cascade позволяют очищать участки от сорняков и мелких кустарников.Их часто используют не только на садовых участках, но и в коммунальном хозяйстве.

Косилки бывают двух типов: роторные и сегментные.

Роторные косилки для мотоблоков Cascade косят траву вращающимися ножами. Ротор раскручивает их, и они косят траву. При столкновении с твердым предметом нож поворачивается в другую сторону и не ломается. Если он потускнел или вышел из строя, то его легко заменить на новый.

Поворотные модификации эффективны с мелкими и средними сорняками на любой поверхности за счет маневренности.

Сегментные косилки – более тяжелая техника. Они режут траву, как пилу. В горизонтальном положении вплотную друг к другу устанавливаются два ряда стоек, которые могут срезать крупные сорняки и кусты.

Однако они работают только на плоской поверхности. Так как длина такой косилки больше 1 метра. При работе на наклонной поверхности резать не получится. Сегментная косилка Cascade для мотоблока не предназначена для работы с молодой тонкой травой. Потому что эти сорняки просто пройдут под косилкой, не коснувшись.

Роторная косилка в действии на следующем видео:

Снегоуборочная техника

Зимой большинство мотоблоков простаивают в гараже, т.к. земляные работы закончены.

Однако с помощью снегоуборочной техники можно использовать мотоблок «Каскад» в холодное время года для уборки снега.

Устройство представляет собой шнек, который собирает снег, направляет его в ротор, где он раскручивается и отбрасывается в сторону. При этом владельцу нужно следить за тем, чтобы в шнек не попали посторонние предметы, так как при попадании в ротор камни могут вылететь намного дальше снега и нанести ущерб здоровью или имуществу.

Снегоуборочная техника

Такая насадка способна справиться не только со свежим снегом, но и с налипшим снегом, так как перед тем, как он попадает в ротор, шнек его раздавливает.

Дальность выброса снегоочистителя с мотоблоком «Каскад» может составлять от 7 до 15 м. В зависимости от мощности двигателя и направления ветра.

Снегоуборочная техника просто незаменима в сельской местности или на дачном участке, где нет надежды на коммунальные услуги, а уборку снега приходится проводить самостоятельно.

Отвал

Более дешевый вариант снегоуборочной техники – отвал. Это просто ведро под углом, которое ставится перед мотоблоком и позволяет отбрасывать снег в сторону и расчищать проезжую часть.

Основная характеристика отвала – рабочая ширина. Это определит площадь территории, которую можно убрать за один раз.

применяют также в строительстве, при разравнивании насыпных материалов (песок, мелкий щебень и т. Д.).).

Гусеничные модули

При зимних работах основная проблема – тяга. Часто пробуксовывают обычные колеса и пробуксовывает мотоблок Каскад. Поэтому для улучшения эффекта можно заменить пневматические шины гусеницами.

Они позволяют надежно сцепляться с землей и управлять мотоблоком вместе со снегоочистителями.

При выборе гусениц нужно обращать внимание на их ширину. Чем он больше, тем лучше будет хватка. Однако из-за этого двигателю будет труднее приводить его в движение, поскольку гусеницы представляют собой очень тяжелое оборудование.

Адаптеры

Основным неудобством для оператора при работе с мотоблоком «Каскад» является то, что управлять оборудованием нужно стоя, а постоянно двигаться за ним и направлять его.

Чтобы сделать этот процесс более комфортным, дизайнеры придумали переходники.

Представляют собой каркас с установленным сиденьем. Затем все насадки прикрепляются к адаптеру. То есть переходники являются промежуточным звеном между сцепкой мотоблока Каскад и сцепкой к нему.

Такое навесное оборудование значительно увеличивает скорость работы и снижает физическую нагрузку на оператора.

Сцепное устройство

Основным фактором правильного использования навесного оборудования с мотоблоком «Каскад» является его правильное сцепление с устройством.

Чаще всего используется универсальная сцепка, которая подходит на 90% сцепки от официального производителя.

Если по каким-то причинам вы решили приобрести технику другого производителя, то обязательно уточните у продавца, нужна ли дополнительная навеска, если устройство будет работать с мотоблоком «Каскад».

Основная проблема при использовании мотоблоков с мощными двигателями – это их скорость.

Так как для большинства работ не требуется высокая скорость, и оператору приходится постоянно бегать за оборудованием. И часто такие действия приводят к травмам.

Специальные ходоуменьшители снижают скорость коробки передач, тем самым позволяя оператору держать ее под контролем.

В связи с тем, что скорость уменьшается, мощность мотоблока Каскад увеличивается.С помощью лианы можно качественно проводить работы даже с самыми сложными грунтами.

Купить новый или сделать самому?

Этим вопросом задаются многие владельцы мотоблоков Cascade. С одной стороны, заводское навесное оборудование надежнее, качественнее и с гарантией. С другой стороны, они довольно дорогие.

Практически все насадки можно изготовить своими руками. Для этого на различных форумах есть большое количество разных чертежей и схем сборки, придерживаясь которых можно все сделать самому.

Необходимо понимать, что здесь вы несете ответственность за качество и дальнейшее использование приставки.

Видеообзоры

На видео показана работа мотоблока Каскад с различным навесным оборудованием:

На следующем видео показана работа мотоблока Каскад при фрезеровании почвы сабельной фрезой:

И гусиные лапки:

А вот работа мотоблока Каскад зимой с отвалом:

Мотоблоки Cascade смело можно назвать одними из самых распространенных «технических помощников» в нашей стране.Производители постарались на славу и оснастили свой продукт всем необходимым для получения многофункционального устройства на все случаи жизни.

Многие владельцы отмечают высокое качество сборки, компактность техники и ее конструктивную доступность. Сам процесс создания моделей происходит на пермском заводе «Редуктор», поэтому мотоблок полностью соответствует специфике стандарта ISO 9002.

Каждая версия устройства состоит из 4 основных узлов: трансмиссии, силовой установки, шасси и органов управления.Агрегат часто оснащается самыми разными двигателями.

Ходовая часть состоит из рамы с установленными в ней ведущими колесами и агрегатами. Линейки мотоблоков Каскад отличаются возможностью самостоятельно определять межколесное расстояние.
Кроме того, агрегат часто сопровождается мощными пневмоколесами с агрессивным протектором. Создатели техники предусмотрели особенности хранения предмета и дополнили конструкцию специальными металлическими упорами.Они могут быть очень полезны, если вам нужно остановить устройство во время рабочего процесса.

Надежность трансмиссии не вызывает сомнений, и ее основная задача – качественная передача крутящего момента на колеса от самого двигателя. Это также неотъемлемая часть процесса определения скорости и вращения устройства. Цепной редуктор, сцепление и 4-ступенчатая коробка передач являются основными компонентами трансмиссии и часто размещаются в специальном блоке.

Большинство моделей имеют несколько скоростей переднего и заднего хода для отличной маневренности.Выходной вал усиленной коробки передач установлен на подшипниках значительного диаметра, которые устойчиво реагируют на механические повреждения и негативно влияют на все виды вибраций. Специализированная ременная передача позволяет владельцу мотоблока Каскад установить необходимое навесное оборудование.

1 – Стопорное кольцо, 2 – Установочное кольцо, 3 – Конические шестерни, 4 – Регулировочные кольца, 5 – подшипник, 6 – Промежуточный вал шестерня, 7 – верхний корпус, 8 – Выходной вал, 9 – Регулировка кольца, 10 – опора, 11 – Конические шестерни, 12 – Стопорное кольцо, 13 – пыльник чашка, 14 – пыльник, 15 – манжета, 16 – Регулировочные кольца, 17 – Нижняя часть корпуса, 18 – Регулировка спейсер, 19 – опора, 21 – крышка, 22 – Шестерня, 23 – Шестерня, 24 – Вал.

Стоит отметить, что управление системой осуществляется с помощью рукоятки сцепления, шестерни тяги, руля, двигателя, регулятора мощности и воздушной заслонки карбюратора. Сам руль легко регулируется по росту оператора, а центр тяжести расположен относительно низко.

Благодаря указанным моментам управлять мотоблоком становится легко. Этому также способствует расположение большинства органов управления прямо на рулевом колесе.Особое внимание стоит уделить рулевой колонке, которая быстро регулируется, позволяя человеку даже после нескольких часов активной работы с мотоблоком Каскад не так утомляться и адаптировать основные элементы управления под личные пожелания.

Важно сразу после покупки прибора провести правильную обкатку, проконтролировать уровень масла и топлива и не перегружать автомобиль, иначе он будет часто выходить из строя и вскоре полностью приходить в негодность.

Не секрет, что двигатель является «сердцем» всего механизма, и от этого зависит производительность машины, ее мощность и эффективность. Чтобы понять все особенности функциональной части, необходимо ознакомиться с ее устройством, которое правильно описано на следующих чертежах:

На этом чертеже под номером

• показан блок цилиндров;
• 2 – газораспределительный механизм;
• 3 – кривошипно-шатунная конструкция;
• 4 – система расхода топлива;
• 5 – система зажигания;
• 6 – пусковая установка;
• 7 – система охлаждения.

Аналогичный дисплей (вид слева)

На этой схеме показано поперечное сечение:

1. Заглушка;
2. Крышка блока цилиндров;
3. Пробка-щуп;
4. Pin;
5. Фильтр отстойник;
6. Шланг соединительный;
7. Кран топливный;
8. Гайка;
9. Болт;
10. Зажим бака и др.

Благодаря детальному отображению конструктивных деталей каждый владелец станка может заменить поврежденные детали и разобраться в особенностях столь важного «органа» устройства.

В стандартной комплектации агрегаты комплектуются двигателями российского производства ДМ-66 и ДМ-68.

Но зачастую большой срок эксплуатации приводит к необходимости замены «сердца» мотоблока. Проблема выбора двигателя актуальна еще и потому, что российские двигатели указанного плана больше не производятся. В результате появляется интерес к подходящим устройствам иностранного производства.

Самым популярным является двигатель Briggs & Stratton I / C, известный своей превосходной совместимостью с машинами и большей мощностью (7 л.с.).К преимуществам выбора можно отнести усиленную трансмиссию и возможность более глубокого погружения фрезы при обработке почвы.

Другой довольно распространенной заменой собственного двигателя Cascade является продукт Briggs & Stratton Vanguard OHV американского производства. Модель известна невероятной мощностью (7,5 л.с.), поэтому подходит для владельцев больших площадей с тяжелым грунтом.

Вариант Лифан 168 Ф-2 тоже неплох. Объем двигателя 196 см 3.Разработка относится к классу бензиновых четырехтактных моделей, известных своими практическими свойствами (мощность – 6,5 л. С.). Воздушное охлаждение позволит работать непрерывно довольно продолжительное время.

Subaru EX17 также успела завоевать признание у отечественных пользователей и показать себя только в лучшем свете. Вмещает 6 литров. из. и отличается горизонтальным коленвалом.

Естественно, очень многое зависит от пожеланий владельца мотоблока Каскад, его финансовых возможностей и специфики самой машины.Для того, чтобы разобраться, что к чему, необходимо ознакомиться с текущими сериями бренда и узнать об их технических характеристиках.

Мотоблок Cascade: технические характеристики серий (модификаций)

На данный момент семейство Cascade включает огромное количество моделей, которые имеют различную конструкцию рамы, типы передач и другие характеристики. Что касается габаритных моментов, то все они практически идентичны:

• длина – 830 мм;
• ширина – 480 мм;
• высота – 740 мм;
Ширина колеи
• – с удлинением – 610 мм, без – 350 мм.

Стоит отметить, что распределение мотоблоков по сериям происходит по типу мотора.

Серия Каскад МБ6-06

• МБ6-06-02-01 отличается базовой рулевой колонкой и коробкой передач усиленного типа;
• МБ6-06-07-02 известна поворотной колонкой и наличием автоматической разблокировки колес;
• MB6-06-06-01 радует владельцев увеличенным количеством скоростей и т. Д.

Всего серия состоит из 10 моделей, каждая из которых весит около 105 кг и может развивать скорость до 10 км в час.

Технические характеристики моделей данной группы:

• 4-х тактный бензиновый двигатель;
• Мощность – 6 л.с. с .;
• Глубина погружения в землю – 320 мм;
• Максимальный крутящий момент – 14,2 Нм;
• Рабочий объем – 317 куб. см;
• Пусковое устройство – ручной стартер и шнур.

Что касается топлива, то расходуется 1,9-2 л / час.

MB6-08

• MB6-08-02-01;
• МБ6-08-02-02;
• МБ6-08-04-01;
• МБ6-08-04-02 и др.

Отличия между этими моделями аналогичны моделям предыдущей серии.

Технические характеристики:

• Двигатель бензиновый 4-х тактный ДМ-68;
• Наличие масляного насоса;
• Поставка декомпрессора;
• Запуск осуществляется вручную;
• Количество цилиндров – 1;
• Емкость топливного бака – 3,3 литра;
• Масса двигателя – 25 кг.

Каскад MB61-12

• MB61-12-02-01;
• МБ61-12-02-02;
• МБ61-12-04-01;
• МБ61-12-04-02 и др.

Все модели оснащены ременной муфтой и качественной коробкой передач. При необходимости они могут развивать скорость до 13 км в час.

Технические характеристики:

• Масса – 94,5 кг;
• Максимальная глубина обработки – 260 мм;
• Мощность двигателя – 6,5 л. из.;
• Емкость топливного бака – 3,6 литра;
• Диаметр цилиндра 68 мм.

Для заправки мотоблоков Каскад этой серии подходит бензин АИ-92 и АИ-95.
Абсолютно все агрегаты этой марки имеют важную особенность: огромное разнообразие навесного оборудования, которое с годами только улучшалось.

Поскольку мотоблоки относятся к числу универсальных помощников агронома, они могут выполнять множество различных операций. Естественно, без качественных образцов не обойтись.

• Прицеп. Отлично подходит для работы с тяжелыми грузами. Часто его используют для перевозки строительного мусора, травы, собранного урожая и многого другого.Рассчитан на максимальный вес 500 кг;
• Сажалка для картофеля. Добавка формирует необходимые борозды для укладки клубней и эффективно их заглубляет. Тем, кто занимается выращиванием картофеля, такое средство значительно облегчит жизнь;
• Плуг. Это важнейший инструмент при вспашке целинных земель и тяжелых почв;
• Grousers. Они создадут условия для большего сцепления агрегата с землей во время работы, ведь устойчивость гарантирует качество и безопасность оператора;
• Хиллер. Хорошо справляется с задачей перекопки участка и подсыпки земли под корни растений;
• Косилка. Этот прибор – незаменимый помощник в том случае, если у человека есть домашний скот. Он позволяет заготовить сено на зиму и поддерживать порядок на участке.

Естественно, на перечисленных инструментах список доступного навесного оборудования не заканчивается, поэтому владельцы мотоблока «Каскад» наверняка смогут найти для себя весьма любопытные и выгодные объекты.

Чтобы всегда пользоваться максимальной функциональностью устройства, за ним необходимо не только правильно ухаживать, но и уметь проводить элементарные ремонтные операции.

Краткая инструкция по ремонту мотоблоков Каскад

Если человек заметил, что его технический помощник немного “заболел”, следует внимательно изучить информацию ниже.

Что делать, если:

• Мотоблок не запускается. Необходимо проверить свечу, если она мокрая, значит, дело в избытке бензина и без просушивания баллона не обойтись;
• Двигатель потерял былую мощность. Причина может заключаться в элементарном засорении фильтра карбюратора, поскольку это часто приводит к переобогащению топлива и прекращению работоспособности двигателя;
• Двигатель работает с паузой. Скорее всего, дело в забитом глушителе, который нужно снять с лишнего и промыть бензином;
• Неисправна система зажигания. Очистите свечи и отрегулируйте зазор между электродами.

Эти проблемы встречаются чаще всего, поэтому ремонт можно легко провести вручную или, при отсутствии инструментов и малейших знаний в технике, обратиться к специалисту.

Следующие видеоролики, снятые владельцами мотоблоков Cascade, которые имеют значительный опыт работы с устройством и делятся им с миром, могут стать отличными вспомогательными источниками информации.

инструментов своими руками для мотоблока. Навесные для мотоблоков, различного оборудования и навесного оборудования. Самодельные резаки “Гусиные лапки” для мотоблока

Навесное оборудование для мотоблоков наиболее широко применяется в личных подсобных хозяйствах. Крупную ферму можно оснастить необходимым набором специализированной техники.

Маленькие фермерские хозяйства, фермеры привыкли экономить во всем. Мотоблок используется по-разному; механизирует все виды работ. Бензиновый, дизельный двигатель достаточной мощности позволяет решать широкий круг задач.

Назначение мотоблоков – это, прежде всего, обработка почвы. Аппараты позволяют пахать, гуммировать, сажать посевы, собирать богатый урожай. Агрегаты будут регулярно выполнять работы на небольшой площади до 4 га.Вложения значительно расширяют круг выполняемых задач. Устройства способны:

• убирать снег;
• вырыть канаву;
• косить газон;
• косить траву.

Список неполный, возможное количество работ намного больше перечисленных. В разных механизмах можно использовать мотоблок, который выполняет роль привода. Широкий спектр задач, решаемых дополнительным оборудованием, делает агрегат бесценным, позволяет выполнять многие сельскохозяйственные, строительные и хозяйственные работы.

Функции, возможности мотоблока ставят его между минитрактором и мотокультиватором. Устройство более универсальное, чем мотокультиватор. Машина выполняет работу за счет тяги. Культиватор решает только узкоспециализированные возделываемые задачи. Устройство разрыхляет поверхность почвы.

Мотоблок имеет одинарную ось, в нем нет сиденья, а оператор держит устройство руками, идя сзади. Возможна комплектация прицепом.Для этого варианта требуется место. Сверхтяжелые модели оснащены третьим колесом и сиденьем. Эти варианты имеют существенное сходство с минитрактором.

Важно! Мотоблок конструктивно мало отличается от трактора, у него те же детали.

Часто идентифицируют понятия мотоблок и культиватор, особой разницы между ними не видят. Между тем, эти два устройства имеют принципиальные различия в функциональности устройств.

Обработка почвы осуществляется обоими типами технологий. Устройства подготавливают почву, улучшают структуру почвы, перемешивают почву и удобрения. Основным элементом обоих агрегатов являются фрезы, погруженные в землю, позволяющие производить вспашку с минимальными усилиями. На небольшой площади в несколько соток стоит использовать легкую модель. Такие устройства бывают электрические, бензиновые, дизельные.

Помимо обработки почвы мотоблок легко выполняет и другие работы.Использование соответствующей сцепки для мотоблока позволит косить траву, собирать картофель и другие корнеплоды. Даже сбор урожая – это просто. Мотоблок обладает богатым функционалом, он намного превосходит культиватор. Продуктовый рынок предлагает заманчивые варианты. Вы можете приобрести модель, оснащенную фарами, которые могут работать в ночное время. Интересный вариант оснащен ножами, позволяющими рыть канавы. Дополнительное навесное оборудование удорожает оборудование.

Функциональность мотоблока очень велика.Устройство поможет вам выполнять многие виды работ. В устройстве используется широкий набор насадок. Может быть очень полезно пристроить мощный насос, пригодится тележка. Некоторые модели комплектуются рубанком, круглым. Малая мощность агрегата не влияет на производительность, скорость работы.

В частном хозяйстве фермер покупает ту или иную единицу, в зависимости от вида выполняемой работы. Вспашка целинных земель, обработка междурядий требуют разных приемов.Более мощные модели стоят намного дороже. Деньги нужно тратить с умом, производительность устройства должна соответствовать роду работ. Участки классифицируются следующим образом:

1. Крайне маленьким считается участок менее 10 соток, который включает в себя разные зоны – сад, клумбы, клумбы, лужайку.
2. Небольшим считается участок до 40 соток. Он разделен на несколько зон.
3. Средний участок 50-90 соток используется под пару культур.
4. Большой участок более 100 соток требует слишком большого количества видов работ.Культиватор не может все.

Владельцам больших площадей имеет смысл использовать тяжелые модели, оснащенные навесным оборудованием.

Важно! Тяжелая модель не травит.

Дополнением станет сверхлегкая модель, позволяющая пропалывать. Владельцу небольшого участка стоит задуматься, как приобрести агрегат среднего размера, позволяющий оптимально обрабатывать почву.

Тактико-технические характеристики

Различные модели имеют собственное оборудование, отличаются параметрами, характеристиками.Скорость машины устанавливается числом передач. Нормальная рабочая скорость 4 км / ч. Трехскоростные изделия имеют скорость 15 км / ч. Доступны варианты с шестью скоростями, которые могут удвоить скорость.

Аппарат комплектуется качественным надежным двигателем. Современные модели оснащены четырехтактным двигателем. Обычно используется воздушное охлаждение. Двигатель запускается возвратным стартером. Более мощные модели имеют аккумулятор, электростартер.

Передача аппарата имеет большое значение.Редукторы очень разнообразны; применяются цепные, ременные зубчатые передачи. Лучше выбирать разборную коробку передач, ведь при выходе из строя коробки передач, не требующей обслуживания, потребуется замена всего агрегата.

Устройство дает возможность маневрировать. Маневренное устройство предполагает наличие механизма отключения одного колеса. Есть варианты оснащения дифференциалом. К валу отбора мощности подключено навесное оборудование, орудия, прицепные механизмы. Зависимые устройства соединены муфтой.Независимые приводятся в движение напрямую от двигателя.

Модификации часто позволяют регулировать расстояние между колесами. Добиться лучшего сцепления колес с дорогой позволяет большая масса устройства, чего легко добиться, установив специальный балласт.

Мотоблоки предлагаются в комплекте с некоторыми вариантами крепления. Фрезы обычно предоставляются сразу. Ставится вместо колес, ряд моделей предусматривает совместное использование. Культиватор позволяет вспахивать почву. Слишком мягкая почва приведет к закапыванию фрезы, поэтому предпочтительны секционные модели, обеспечивающие хорошую проходимость.

Использование проушин

Использование плуга или экскаватора требует использования проушин. Только тяжелые модели поставляются без грунтозацепов. Потребность в таком виде техники вынуждает мастеров изготавливать проушины для мотоблока своими руками. Изделие похоже на металлические колеса. Устройство обеспечит выполнение основных земляных работ.

Адаптер делает использование механизма комфортным. Тележка имеет сиденье, блок сцепления, колесную пару. Устройство служит точкой крепления навесного оборудования.

Вспашка целинных земель осуществляется плугом. Аппарат очень производительный, обрабатывает почву глубже, усилия минимальны. Помимо обычных версий есть оборотные плуги, часто используются поворотные версии. Реверсивная модель использует попеременно правый-левый плуги, перемещается вперед и назад. Роторная версия плуга позволяет одновременно выполнять вспашку и культивацию.

Самостоятельное изготовление навесного оборудования

Мотоблок практичный, функциональный, оборудован множеством навесного оборудования.Механизм умеет окучивать картофель, убирать снег, заготавливать дрова. Но даже продвинутые усовершенствованные модификации устройства комплектуются ограниченным количеством навесного оборудования. При этом выполнить навесное оборудование для мотоблока своими руками относительно несложно, чтобы использовать технику наиболее продуктивно.

Сажать картофель намного проще с картофелесажалкой, что несложно сделать самому. Хорошо зарекомендовали себя маломощные модели. Сеялка сама проложит борозду, забросит клубни картофеля, засыпает картофель землей.

Важно! Устройство также можно использовать для посадки других овощей.

Для изготовления устройства необходимо:

• звездочки;
• цепи;
• каналов.

Картофельная сеялка используется на возделываемых почвах. Картофель высаживается равномерно, что обеспечивает отличный урожай. Сделать устройство для мотоблока своими руками без соответствующих схем невозможно.Для оформления изделия необходимы рисунки на бумаге. Каркас – это основа, сваренная из швеллеров. Бункер необходимого объема выполнить несложно.

Правила выбора оборудования

Многие владельцы оборудования стремятся приобрести дополнительное навесное оборудование. Только продукты от одного производителя гарантируют полную совместимость устройства. Товары другой компании могут иметь функции крепления. Эффективность навесного оборудования требует совпадения крутящего момента и других параметров.Товары должны точно совпадать.

Самоделки для мотоблока придумывают и производят практически все владельцы данной техники. Цель данных действий – расширение функциональных возможностей агрегата с минимальными финансовыми вложениями. В базовой комплектации культиватор имеет крайне ограниченные возможности. Установка на него различных опций позволяет превратить небольшую машину в полноценный минитрактор. Часто самодельные устройства ни в чем не уступают заводским аналогам.Для того, чтобы усовершенствовать мотоблок своими руками, вполне хватит набора инструментов, имеющихся в каждой мастерской загородного дома или дачи. Необходимые вам материалы можно найти на свалке, в сарае или в пункте сбора металлолома.

Улучшение шасси

Первое, о чем думают пользователи мотоблока, – это как сделать тележку с сиденьем для нее. Использование оборудования в штатном режиме с использованием рычагов предполагает приложение больших физических усилий.Однако использование прицепа снижает устойчивость автомобиля. Эту проблему можно устранить, расширив колесную базу. Это делается с помощью удлинителей, которые крепятся к полуось с помощью штифтов или болтов. Решив проблему со стабильностью, оператор сталкивается с другим вопросом: плохо управляется агрегат. помогает придать ему хорошую маневренность. Это устройство выполнено по аналогии с агрегатами автомобилей. Самодельные разблокировщики для мотоблока изготавливаются с помощью обычных бытовых инструментов – болгарки, сварочного и шлифовального станка.

Небольшой вес мотоблока – причина плохого сцепления колес с землей. Поскользнувшись, можно подбирать целинную землю, работать на влажной почве или ездить по снегу. Чтобы избежать пробуксовки, к мотоблокам прикреплены грузы.

Эти устройства делятся на следующие категории:

1. Колесный. Это диски, которые устанавливаются на колеса или ступицы. Диски изготавливаются монолитными из металла, бетона или пустотелых, заполненных песком.Вес колесных грузов может составлять 30-70 кг.
2. Внешний. Их делают из любого тяжелого материала (сталь, свинец, бетон). Крепится к корпусу с помощью крючков или болтов. Некоторые мастера приваривают к корпусу каркас от уголка. В него кладут мешки с песком, кирпичи, металлолом и другие тяжелые предметы.

Проходимость мотоблока можно улучшить установкой проушин. Проще всего сделать проушины – сделать ободок из полосы металла и приварить к нему лопасти. Диаметр обода должен быть больше, чем обода, и меньше, чем шины.Установка обода производится при спущенных шинах. После установки проушины колесо накачивается.

Мотоблок – одно из самых полезных и востребованных технических устройств среди применяемых на приусадебном участке. Однако это утверждение действительно только для дополнительного оборудования. Если размер обрабатываемого земельного участка невелик, то желательно приобретать брендовые участки. Именно поэтому популярен вопрос, как сделать навесное оборудование для мотоблока своими руками.

Самодельные приспособления для мотоблока

Список принадлежностей не ограничивается косилкой, плугом или бороной. Этот список достаточно большой, и такой прочной комплектации нет ни у одного мотоблока. Подсчитав сумму, в которую обойдется приобретение всего необходимого оборудования, многие отказываются от этой затеи. Также следует помнить, что не каждую модель можно считать универсальной.

Проще говоря, приобретая агрегаты для одного мотоблока, очень сложно гарантировать их работу на другом.Однако при наличии желания и определенных знаний многие дополнительные устройства можно изготовить самостоятельно.

Их чертежи часто можно найти в Интернете, но важно обеспечить совместимость. При разработке навесного оборудования с нуля нужно ориентироваться на имеющуюся модель мотоблока.

Адаптер для прицепа своими руками

С помощью данного агрегата мотоблок легко трансформируется в мини-трактор, что дает возможность автоматизировать большое количество работ по обработке приусадебного участка.Конструкция прицепного адаптера состоит из следующих элементов:

Для изготовления несущего каркаса следует использовать трубу любого сечения, длина которой составляет от 1,5 до 1,7 метра. С одной стороны, приваривается приспособление для крепления к мотоблоку, а с другой – поперечная балка. Ширина второго элемента подбирается в соответствии с габаритами колесной базы мотоблока. Затем к штанге прикрепляются подкосы для увеличения жесткости конструкции и колесных опор.

Чаще всего к адаптеру мотоблока присоединяются дополнительные узлы с помощью одинарной навески. Также нужно подумать об управлении оборудованием, и лучшим вариантом в этой ситуации будет рычаг, переключение которого приведет к изменению положения вспомогательных устройств.

Последним этапом создания адаптера прицепа является установка сиденья, для чего вы прикрепляете стойку к середине поперечной балки.

Самодельный окучник дисковый

Оптимальный вид окучника для приусадебного участка – дисковый.При работе с ним не требуется прилагать больших усилий, а при уменьшении скорости движения увеличивается мощность. Не забывайте, что окучник дисковый – это универсальный инструмент, ведь его можно использовать не только после посадки культур, но и во время их роста.

Конструкция этого типа навесного оборудования не очень сложная и включает:

• Раму.
• Диски.
• Талеры винтовые.
• Стеллажи.

Благодаря наличию талеров появляется возможность регулировки угла наклона рабочих дисков.Именно этот фактор влияет на глубину их погружения в почву и прилагаемое усилие во время работы.

Диски можно взять от изношенной сельхозтехники, например, старой сеялки, или изготовить из качественной стали, толщина которой составляет 1,5-2 мм. Наружные края загибаются, а в центре просверливается отверстие для крепления к каркасу.

Изготовление картофелекопалки

Этот агрегат способен существенно облегчить работу по уборке всех клубневых культур, а не только картофеля.Среди основных конструктивных элементов агрегата необходимо выделить:

• Каркас сварной.
• Лемех.
• Очиститель барабана.
• Редакция сайта.

Лемех – подвижный элемент картофелекопалки, может быть изготовлен из листового железа. Отрезанные пластины следует заострить, , но в то же время затупить все края, чтобы не повредить клубни. … Изготовление каркаса также должно быть простым. Для решения этой проблемы вам понадобится уголок, канал No.8 и профильная труба. Размеры каркаса подбираются индивидуально, а необходимое количество материалов определяется на месте.

Основным элементом всей структуры блока является редакционный блок. Для его изготовления понадобятся два металлических цилиндра , в которые затем устанавливаются соединительные втулки. После этого необходимо сделать ступицы из металлической трубы, диаметр которой составляет 25 мм. Они используются для крепления звездочек, которые предварительно фиксируются на втулках с помощью ключей.

Самым сложным в изготовлении является очистной барабан, состоящий из двух роликовых цепей по 94 звена в каждой. Цепи в свою очередь крепятся на специальных стержнях, а затем готовый элемент крепится по двум осям. Результат – максимальная мобильность.

Крутящий момент от двигателя мотоблока передается на лемех, соединенный с корпусом. Во время движения изменяется угол наклона, и выполняются копающие движения. Для регулировки угла наклона рабочего элемента конструкции, а, следовательно, и глубины копания можно сделать бегунок.Фторопласт станет отличным материалом для изготовления этой детали.

Такая разновидность малогабаритных тракторов, как мотоблок, является универсальным средством малой механизации, облегчающим его владельцу решение большинства вопросов, связанных с уходом за земельным участком. Богатый набор навесного оборудования позволяет значительно расширить функциональные возможности такого оборудования.

Еще одно преимущество, полученное владельцами мотоблоков – создание на их основе новых машин.Давайте разберемся, что и как можно сделать из мотоблока.

1 Варианты самоделок из мотоблока

Если у вас есть мотоблок и начальные навыки работы с техникой, есть желание творить и за небольшую сумму денег можно собственноручно переделать моторный агрегат в полезные самоделки разного рода. Вариантов самоделок из мотоблока своими руками очень много, все зависит от фантазий и потребностей хозяина.Например, из мотоблока можно построить квадроцикл.

Ломка самоходных одноосных устройств используется одними владельцами для охоты или рыбалки, другие для улучшения обработки почвы, а третьи используют их как средство развлечения. Наиболее распространены следующие типовые конструкции:

• снегоход;
Минитрактор
• ;
• вездеход или каракат;
• болотоход;
• квадроцикл;
• моторизованная собака;
Газонокосилка
• ;
• дамп;
• , сеялка для картофеля и др.

Изготовление переделок из мотоблока требует только базовых знаний механики и наличия слесарного инструмента. Надежная и удобная конструкция агрегата, грамотно разработанная российскими и зарубежными инженерами, позволяет доработать механизм, преобразовать его в обычный навесной аппарат или провести капитальный ремонт, когда в качестве основного агрегата будет выступать мотоблок.

1.1 Минитрактор и вездеход

Минитракторы – пожалуй, самый популярный самодельный мотоблок.Эти конструкции способны показать больший уровень комфорта во время работы, чем их оригинальные предшественники. Важным фактором, который следует учитывать при создании мини-трактора, является смещение центра тяжести. Решение проблемы происходит за счет установки широкой второй ведущей оси (100-120 см) и увеличения передней, изначально устанавливаемой на мотоблок.

Для этих целей желательно приобрести вводы или специальные удлинители. Они установлены на приводном валу.Кроме того, может возникнуть необходимость в установке дифференциала, что связано с его отсутствием в некоторых моделях. Установка дифференциала повысит маневренность и устойчивость самодельного устройства. Мини-трактор при желании дополняется прицепом для мотоблока, сделанным своими руками.

Производство этих агрегатов стало настолько распространенным, что сегодня продаются целые наборы для более удобного их изготовления. В готовые комплекты входят:

• подножки с педалями;
• рама с моторной опорой;
• рулевое с тягами;
• рычаги отключения блокировки полуоси;
• задняя навеска с ручным подъемным механизмом;
• балка передняя со ступицами колес и тормозными дисками;
• крыла.

Стоимость этого комплекта, как правило, не превышает 22-25 тысяч рублей, но при его наличии проблем с переделкой мотоблока в мини-трактор не возникнет. В результате получилась машина, которая будет обрабатывать землю намного быстрее и проще. Каждая деталь, входящая в комплект, была протестирована в различных условиях, поэтому она точно подогнана и измерена, что избавляет клиента от лишних хлопот.

Переделка вездехода из мотоблока – тоже не сложная задача.Те, кто имел опыт создания мини-трактора на базе мототехники, могут просто разобраться, как сделать примитивный вездеход. Для этого на колесную часть самодельного минитрактора нужно надеть широкую резину.

1,2 Каракат

Обычный пневматик или каракат не имеет сложной технической базы. На первом этапе нужно определиться, что послужит каркасом для будущего изделия. В этом может помочь мотоцикл УРАЛ или ИЖ, от которого позаимствовано устройство.На втором этапе изготавливаются подвеска и задний мост. Используйте распорку для соединения бывших в употреблении лонжеронов, рулевой втулки и специальной распорки. Благодаря такой независимой задней и передней подвеске каракат сможет показать достаточную маневренность и мягкость.

Третий шаг – закрепить колеса. Обычно резину низкого давления берут с грузовиков Урала, КамАЗ и их прицепов. Металлическая втулка помогает прикрепить камеру к подвеске. Он имеет прочную ленточку, оплетающую колесо.За счет этого рулевое управление получает легкость, повышает безопасность движения.

На завершающем этапе устанавливается двигатель и дополнительные системы. После оснащения самодельного караката подвесками и колесами устанавливается мотор мотоблока. Кроме того, подключены сцепление, тормоза, выхлопная система.

Когда сборка будет завершена, протестируйте устройство. Если тестирование не выявляет отклонений, каракат вводится в полную работу. Такие вездеходы от мотоблока легко преодолевают заболоченные участки, территории в условиях грязи и русла рек.Они преодолевают мелководные препятствия и обладают плавучестью. Кроме того, они используются для путешествий на большие расстояния для рыбалки и охоты. Вездеход от мотоблока может двигаться со скоростью до 65-70 км / ч.

1.3 Болотоход и снегоход

К болотоходу от мотоблока и снегохода предъявляется одно требование – минимальное давление на землю. Для этого делаются широкие колеса. Буран используется как приспособление. Они хорошо оснащены стандартными колесами мотоблока.Наденьте проушины, опустив колеса и вставив их в самодельные «лапти».

После накачивания шины они прочно входят в проушины. Если для болотохода используется тяжелый агрегат, то конструкция оборудования практически не меняется. Для снегохода часто покупают приставку, которой комплектуется мотокультиватор. Конструкция состоит из несущей рамы, при условии, для монтажа мотоблока, твердые дорожки и элементы подвески. Проделав описанные выше манипуляции, вы получите универсальный и многофункциональный инструмент, способный передвигаться по неровностям и снегу.

1,4 Моторизованный тягач

Учитывая конструктивные недостатки, невысокое качество деталей и другие недостатки заводских моделей мотобуксировщиков, существует практика создания такого изделия своими руками. Предпочтительнее переделанный мотоблок в мотобуксировщик или мотоциклетную собаку. За счет лучшего сцепления устройство экономит топливо и быстрее тянет. Кроме того, моторизованный тягач от мотоблока может быть оборудован дополнительными отсеками, предназначенными для хранения и транспортировки снаряжения и рабочего инструмента.

Чтобы собрать модель самостоятельно, необходимо приобрести некоторые детали уже в готовом виде. Катки и гусеница взяты с Бурана. Двигатель приобретается отдельно. Предпочтение отдается японской Honda (9-13 л.с.). Возможно использование мотора, которым оснащен мотоцикл или мопед. Он будет мощнее бензинового двигателя «Урал», который недостаточно мощный для полноценного моторизованного тягача. Однако и слишком тяжелый двигатель не подойдет.

Рама изготовлена ​​своими руками из трубы квадратного сечения 20x40x120 см. Готовая рама нуждается в креплении для гусеницы, коробки передач и двигателя. Рычаги управления выполнены из того же материала, что и рама, разница только в сечении трубы (в данном случае круглое). Две трубы скрепляются перемычками, одна из которых служит для склеивания и газа.

Корпус выполнен из листового металла, который защищает двигатель, установленный сзади. Если он стоит спереди, обходятся без корпуса.Сделанный агрегат будет иметь низкую скорость, но легкое рулевое управление.

1.5 Экскаватор

На базе моноблока строится и малогабаритный экскаватор. Здесь не обойтись без рисунка, который несложно найти в Интернете. Также нам понадобятся расчеты, подробный чертеж монтажных кронштейнов, основных узлов, ковша и манипулятора, покупка бывшего в употреблении оборудования, изготовление которого в домашних условиях невозможно.

Каркас изготавливается электросваркой из швеллера типоразмера 8 или 10.Балка от автомобильного прицепа или легкового автомобиля крепится к раме, причем без рессор и пружины. Упрощенный вариант – поставить колеса на самодельную ось. Таким образом, самоходное шасси будет готово. На балку понадобится около 12 м. Экскаватор не будет работать без манипулятора. Для создания двуколенного механизма требуются два приварных швеллера и прямоугольный профиль, к которому необходимо прикрепить кронштейны из металла 10 мм.

По требуемым на данном этапе инженерным расчетам изготавливаются пальцы, кронштейны, механизмы перемещения и элементы крепления гидроцилиндров.Придется прибегнуть к токарным, фрезерным и сверлильным работам. Можно купить новый ковш для экскаватора (около 300 долларов). Масляный насос для гидросистемы подходит для типов НШ-10, НШ-150, НШ-32. Цилиндры взяты от КАМАЗа или МАЗа. Для управления потребуется гидрораспределитель МРС 70.4 с 3-4 секциями или РГС 253.

Собираем на шасси ту конструкцию, которая нужна экскаватору. Соединить ВОМ мотоблока и масляный насос через резиновую муфту или соединительный вал, гидравлическое оборудование соединить резиновыми шлангами высокого давления между собой.Самодельный экскаватор красится и заводится для регулировки и регулировки.

1.6 Лодочный мотор

Лодочный мотор от мотоблока считается самым мощным. Лодка ПВХ не агрегатируется с двигателями мотоблока. Достаточно прикрепить к корпусу лодки мотоблок, а фрезы заменить алюминиевыми лопастями. Они должны располагаться валом в одной плоскости (перпендикулярно движению поделки).

Устройство гребневого колеса движется по воздуху верхней частью, нижняя половина опускается в воду.Это позволит развивать высокую скорость в местах, где глубина больше метра. Самодельный лодочный мотор от мотоблока справляется с быстрым течением.

1,7 Дровокол

Мотоблок и его силовая установка также служат для постройки самодельного дровокола для вина. Конструкция устройства начинается с поворотом конуса на токарном станке и резки левую упорную резьбу на нем. Конус изготавливается самостоятельно благодаря болгарке. Готовое устройство надевается на вал с подшипниками соответствующего размера.На его конце устанавливается фланец со звездочкой, который снимается с колеса такой техники, например, как мотоцикл.

Фиксация резьбового конуса на валу осуществляется с помощью болта или шпильки. Важно установить проставку из двух гаек и трубок между двигателем и валом. Прокладка поможет натянуть цепь. Для опоры вала используются карданные опоры Жигулей. Заменить электродвигатель на бензиновый мотор мотоблока, мощность которого не менее 6 л.с.Дровокол от мотоблока успешно выполнит функцию колки дров.

1.8 Дровокол с приводом от мотоблока (видео)

Самая эффективная техника для дачи в сельской местности и для загородного дома – мотоблок. Только как устройство сам мотоблок бесполезен. Для того, чтобы с ним работать, нужны вложения.

Для владельца небольших участков покупка навесов для мотоблока будет не очень убыточной.Но для владельца большого участка покупка качественной техники быстро окупится. Но, что делать, имея в хозяйстве мотоблок и не имея возможности докупить для него дополнительную технику? Ответ прост: сделайте навесное оборудование для мотоблока своими руками.

Как сделать своими руками навесное оборудование для мотоблока

В принципе, большая часть оборудования очень проста по конструкции и может быть легко изготовлена ​​из того, что есть под рукой.Однако для навесов все же придется покупать фаркоп. А другие приспособления, такие как картофелесажалка, картофелекопалка, бобышки, сеялка, окучники, можно сделать самостоятельно.

Самодельный окучник для мотоблока

Для изготовления самодельных окучников для мотоблока нужно взять два металлических диска толщиной 2 мм и расположить их друг напротив друга так, чтобы они открывались наружу.

Когда мы нашли правильный угол наклона дисков, нам нужно прикрутить окучник или просто приварить его.

Теперь надо закрепить на купленном нами сцепном устройстве к мотоблоку и вперед!

Самодельная сеялка для картофеля

Устройство самодельной картофелесажалки чем-то напоминает окучник.Здесь тоже два диска внизу, но сверху специальная чаша, в которую насыпают клубни картофеля. Из отверстия в чаше клубни падают в землю, а диски картофелесажалки расположены таким образом, чтобы закапывать их на каждом шагу.

Чтобы сделать самодельную картофелесажалку, нам нужно собрать раму, колеса и ось колес, стальные штифты, бункер для клубней, цепные звездочки и регулировочный механизм. Делая навес, обратите внимание на каркас, ведь это главный орган картофелесажалки.

К нему прикреплены все остальные органы. Колеса спереди закройте металлической пластиной, без нее картофель вывалится из бункера, когда он нам не понадобится.

Правильно выберите и отрегулируйте регулировочное устройство картофелесажалки. Это нужно для того, чтобы правильно распределить посадочный материал в почве. Бункер снизу затянуть резиной, чтобы картошка не выпала зря. Картофелесажалка может работать на самых разных колесах.

Как сделать грунтозацепы для мотоблока своими руками

Для того, чтобы сделать их своими руками, необходимо иметь несколько заготовок, болгарку и сварочный аппарат.

Для изготовления проушин можно использовать старые автомобильные диски. Вытаскиваем стальной уголок, тогда на ушках будут наши зубья. Возьмите полуось и прикрепите к нему подшипник.

Приварите квадратную пластину к центру обода так, чтобы ее углы касались краев обода. Для уверенности проделываем в пластине отверстия и дополнительно прикручиваем к диску. Прикрепляем полуоси с внутренней стороны диска к нашей пластине.

Когда наше колесо будет готово, займемся крючками для него.Ранее мы говорили, что нужно покупать стальной уголок, чтобы потом переделать его вручную. Итак, угол болгаркой разрезаем на части, каждые два отрезка складываем в уголок и скрепляем сварочным аппаратом.

Полученные крючки нужно разместить на ободе диска на расстоянии 15-20 см друг от друга.

Второй способ изготовления самодельных проушин

Есть еще один способ изготовления упорных колес. Он пригодится, если у вас есть старый баллон для отработанного газа и нет проушин.От цилиндра шириной от пяти до семи сантиметров отрежьте круг (ободок), окружность обода должна быть 30 см.

После этого делаем крючки из металлической пластины 40 мм и, как и в предыдущем варианте, скрепляем их на расстоянии 15 см друг от друга. Кроме того, к каждому крючку в его центре привариваем дополнительную пластину, которая создает дополнительный «зуб» ушка.

Добавьте еще 60 см к краю каждого пальца – это для большего проникновения в почву.К ободу одного из металлических дисков привариваем квадратную пластину, на которой будет находиться ось проушины.

Самодельный прицеп к мотоблоку

Теперь рассмотрим конструкцию и возможности самодельного прицепа к мотоблоку. Иногда сами производители не делают их для продаваемого мотоблока, либо они сделаны некачественно, часто гнутся при транспортировке груза, где прицеп соединен с колесами. Лучше всего самодельный прицеп к мотоблоку, он будет в 2-3 раза дешевле и, соответственно, надежнее.

Для начала делаем кузов будущего прицепа. Для этого берем стальные трубы прямоугольного сечения или уголки, как в случае проушин. Нам понадобится болгарка, чтобы отрезать трубы под прямым углом, а затем мы сможем обшить корпус деревом или металлом. Прикрепите водительское сиденье к переду. Так вы сможете управлять мотоблоком с тележкой, сидя и держа ее за ручки управления мотоблока.

Когда наше тело будет готово, пора подумать о том, как будет ездить наша тележка.Нам нужно сделать ось колеса, сняв с машины заднюю ось, сняв с нее коробку передач. Также можно использовать в качестве оси металлический стержень, повернутый по краям, чтобы можно было надеть колеса для тележки.

Когда прицеп готов, его еще нужно прикрепить к мотоблоку. Сцепить прицеп с мотоблоком с помощью поворотного узла. Для его изготовления берем трубу с прямоугольным сечением и привариваем к нижнему краю тележки так, чтобы образовался правильный треугольник, а край тулова является основанием этого треугольника.

Мы также упомянули изготовление узла шарнира. Представляет собой цилиндр с консолью на двух подшипниках. Такая конструкция устройства позволяет колесам тележки и мотоблока двигаться независимо друг от друга.

Ниже представлены чертежи стандартной тележки для мотоблока.

Навесное самодельное оборудование – фрезы и плуги

Одно из основных приспособлений мотоблока – фрезы и плуг. Только фрезы используются только на мягких и постоянно обрабатываемых почвах, а плуг – на целинных почвах.Также плуг дороже и не каждому дачнику по карману. Но, в принципе, сама эта статья создана для тех, кто хочет весь набор вложений и не хочет (или не может) платить за него.

Для самодельного плуга возьмите металлическую пластину толщиной от 3 до 5 мм и трубу, стенки которой должны быть толщиной 5 мм. Также нам потребуется сделать корпус плуга.

Сначала берем металлическую пластину и затачиваем, как если бы точили тесьму.Сделаем из тарелки отвал. Для этого его нужно вырезать болгаркой. Лемех имеет форму трапеции, его образец вы можете увидеть ниже. Теперь прикрепляем трубу. А еще нам понадобится самодельный лемех. Купленный заменим на диск для циркулярной пилы. Теперь прикрепляем все изготовленные нами детали к корпусу плуга и прикрепляем их к мотоблоку через сцепку.

Мотоблоки и навесное оборудование к ним: видео

А теперь для более наглядного представления о том, какие могут быть навесные приспособления, представляем вам видео с возможным навесом для мотоблока.

Изготавливаем плуг оборотный для мотоблока своими руками

Ранее мы рассматривали возможность использования плуга (самодельного) вместо фрезы в качестве навесного оборудования к мотоблоку. И фреза, и плуг выполняют схожие функции, но отличаются качеством обработки. Плуг оборотный также отличается от стандартного.

Такой плуг имеет сложную конструкцию, у которой корпус снабжен сверху изогнутым пером.Благодаря такой конструкции плуг оборотный не только вспахивает землю, но и переворачивает уже вспаханный слой земли. Это полезно при работе с тяжелой почвой.
Устройство оборотного плуга намного сложнее, чем у обычного, и самостоятельно изготовить оборотный плуг может только профессионал. Подобрать заготовки нужного качества и не ошибиться в процессе нигде бывает очень сложно.

Для того, чтобы собрать такой плуг своими руками, нужно знать, из чего собирать, то есть какие его части нужно сделать в первую очередь.

Для изготовления плуга Зыкова своими руками нужно сделать стойку, с помощью которой вы будете зацеплять плуг на мотоблок, корпус плуга с лемехом, полевую доску (благодаря ей плуг становится более устойчивым. ) и перо, которым переворачивается земля.
Отвал этого плуга изготовлен из трубы диаметром полметра с толщиной стенки 5 мм. Включаем сварочный аппарат, чтобы вырезать лезвие, которое потом шлифуем болгаркой. Для тулова березки стальная пластина толщиной 2-3 мм.

Плуг оборотный: описание, применение

Хорошо вспаханная земля – ​​залог высокой урожайности. Поэтому для обработки полей следует использовать только качественное оборудование. В первую очередь это касается, конечно, плугов. На данный момент их всего три вида: роторные, однокорпусные и циркуляционные. Последний тип позволяет обрабатывать почву с максимальной эффективностью, поэтому применяется чаще всего.

общее описание

Плуг оборотный данной разновидности отличается от других моделей, прежде всего, наличием двойных зеркальных ламелей.При обработке полей один из них располагается непосредственно в почве, а второй – поверх нее. После поворота трактора сцепки с помощью гидросистемы меняются местами. В результате получается очень плавная вспашка без борозд и гребней. Добиться этого с помощью обычного плуга с одинарным лемехом невозможно. В этом случае при вспашке из центра поля между полосами появляются двойные гребни, а при работе с края – двойные бороздки. Вспахивание почвы обратным плугом можно производить на скорости до 6-9 км / ч.

Преимущества оборудования

Кроме того, с использованием оборотного плуга можно вспахивать любую желаемую глубину. Положение его доли регулируется путем изменения высоты опорного колеса.

К достоинствам такого оборудования, как оборотный плуг, можно отнести еще и то, что вспашка с его использованием может производиться в ускоренном темпе. Поворот трактора с рабочим органом этого типа на 180 градусов осуществляется легко и без каких-либо ударов. Это достигается за счет наличия в конструкции плуга двух телескопических цилиндров.Это оборудование надежно защищено от разного рода поломок. Повреждение, например, гидравлических шлангов совершенно невозможно, так как они закрываются специальной брезентовой втулкой.

К трактору навешивается оборотный плуг в трех точках. Это обеспечивает максимальную жесткость конструкции. Поэтому плуг едет очень плавно. Работа может выполняться с максимальной маневренностью. К достоинствам плуга оборотного также можно отнести:

• удобная регулировка всех узлов и механизмов;
• большая ширина почвы;
• удобство передвижения по обычным дорогам;
• высокая степень износостойкости рабочих механизмов.

Особенности конструкции

Плуги навесные оборотные от следующих узлов и механизмов:

• симметричная жесткая рама;
• поворотное устройство, включающее зубчатый сектор, цилиндрическую шестерню и гидроцилиндр;
• кожухи дисков, перед каждой из которых установлена ​​дрель с острой кромкой;
• предохранительное устройство, обеспечивающее более глубокое проникновение рабочих органов при столкновении с препятствиями;
• гидравлика и опорные колеса.

Типы циркуляционных плугов

Оборудование данного типа может различаться сечением рамы и мощностью. При покупке в первую очередь следует определиться с количеством работающих построек. Плуг оборотный выбирается в зависимости от того, какой трактор предполагается использовать. Для маломощной техники больше подходят модели, состоящие из 2-4 корпусов.Для больших тракторов обычно используется техника, состоящая из 10-12 штук. Современные сельхозпроизводители чаще всего используют трехфюзеляжную технику этого типа. Такие плуги можно навесить, например, на тракторы МТЗ 80/82, МТЗ 100/102 или ЮМЗ-82. В целом оборотное оборудование может использоваться для машин производительностью от 80 до 200 л / с.

Где применяются

Как и обычные плуги, оборотные чаще всего используются для вспашки больших площадей. В этом случае их использование позволяет повысить рентабельность производства за счет скорости и качества выполняемых работ.Воздух, влага и микроэлементы легко проникают в хорошо вспаханную ровную землю при удобрении.

Самый популярный плуг оборотный 3-бокс разрешен к использованию на полях, не слишком засоренных толстыми корнями растений и камнями. Обработку почвы такими моделями следует проводить там, где глубина вспашки должна быть примерно 20-27 см.

Самые популярные марки

Чаще всего сегодня для вспашки полей используются оборотные плуги таких производителей, как:

• Kverneland.
• «Бриллиант».
• Overum.

Самая популярная марка этого оборудования – Lemken. Плуг оборотный «Лемкен» отличается максимальной производительностью и может очень быстро разворачиваться даже на самых узких проездах. Также эти плуги отличаются высокой прочностью и могут использоваться на современных тракторах большой мощности.

Всего четыре модели серии «Лемкен»:

• «Ювел». Эти плуги оснащены четырехпрофильной рамой и системой контроля оборотов TurnContro.
• ВариОпал.Эта техника показывает отличные результаты вспашки по краям поля, канавам и т. Д.
• «ЕвроОпал». Плуги данной модели оснащены гидравлической защитой недопустимых нагрузок.
• Танзанит. Этот гибридный тип техники может использоваться как навесной, так и полунавесной оборотный плуг.

Таким образом, эффективность и высокая скорость вспашки – вот что отличает данную технику от других разновидностей. Обычные плуги никогда не дадут такой качественной вспашки, как оборотные.Этим объясняется огромная популярность и востребованность оборудования этого типа.

Дисковые плуги своими руками. Самодельный оборотный плуг на мотоблоке Производство плугов для ручного Pahoto Earth

– очень удобное приспособление для тех, кто активно занимается своим садом. С его помощью можно пахать, рыхлить, сажать картошку или морковь и т. Д.

Собрать себе плуги для минитрактора или мотоблока – довольно тонкая задача. Главный элемент его конструкции – клин. Он под определенным углом входит в почву и раскалывает почвенный резервуар.

Преимущества самодельного плуга

Во-первых, самодельный плуг максимально точно удовлетворит ваши требования по углу отвала, глубине слоя, типу почвы.

Так же можно учесть мощность двигателя и собрать конструкцию, не создающую перегрузки мотоблока.

Оборотов. Форма их лемисов напоминает перо. Такие машины используются на тяжелых и плотных почвах. Устанавливаются на мотоблоки среднего и тяжелого классов.

Поворотный. Дизайн этих моделей кардинально отличается от остальных. Пахотным элементом являются посаженные на ось изогнутые ножи.

В Интернете часто можно встретить примеры и фотографии ПЛАГов, собранных самостоятельно, все они выполнены по следующему принципу.

Конструкция

Для изготовления плуга своими руками понадобится инструмент: катки, болгарка, газорезка, крепеж, молоток и сварочный аппарат.

Состав простейшей модели: на доске lemeh field с ножом, прилегающий отвал, все это закреплено на вертикальной стойке.

Перед сборкой и изготовлением необходимо выполнить точную раскладку плотного картона. Размеры вашего агрегата необходимо регулировать по трем направляющим плоскостям: горизонтальное шасси; Вертикальный край машины и наклонный отвал.

Крепите так, чтобы нижний край лемума находился на 10-20 мм ниже края классной доски, а леме и легированные его боковые края должны лежать на одной прямой линии и выполнять 8-10 мм на вертикаль машина.Следите за тем, чтобы рабочая плоскость режущего клина прилегала к отвалу без зазора.

Производство

Лемч лучше всего делать из легированной стали 9хв. Делается с небольшим выпуском, потому что его придется снимать и запутывать.

Отвал проще всего делать из стального листа (3,0-4,0 мм). Вам понадобится шаблон, чтобы вырезать кусок листа. нужной формы, а затем нужно согнуть ее гибочными роликами.

Это тоже стальная труба диаметром 550-600 мм и толщиной 3-4 мм.Для этого на трубу накладывают картонный узор, при этом угол между нижней гранью и горизонталью трубы должен составлять 20-30 градусов.

Сборка

Имея на руках правильную компоновку, собрать металлический агрегат не составит труда.

Точечная сварка Приваривание Лемеха к стальному листу, боковой щиток к нему крепится вертикально, латунь – несколько миллиметров. Подключаем лемех и отвал так, чтобы соблюдая угол в 6-8 градусов между краем отвала и низом ножа.

Установка

Устанавливаем мотоблок на неподвижные опоры. Снимаем автомобиль, снимаем ступицу. Далее берем специальную ось, на которую подаётся грунтовка. Садим колесо на второе отверстие, фиксируем.

Гайками крепим наше изделие к навесному устройству мотоблока, при этом затягивая их не до конца, таким образом обеспечивается регулировка. Стальные штифты фиксируют устройство на серьгах мотоблока.

Препарат для запаха

Оптимально вспахивает почву на глубину 15-20 см.Для этого комбайн нужно отладить, взять бруски 150х150 мм и подставить их под почвы. Ставим ступню под ногу, чтобы устройство оставалось в положении, когда пятка параллельна поверхности Земли.

Чтобы земля терялась правильно с помощью регулировочных винтов. Настройте пятку так, чтобы она плотно прилегала к борозде. Проверяем себя рулеткой или линейкой: измеряем расстояние от кончика ножа до нижней точки редуктора

Плуг оборотный

Такая модель проще в работе и управлении, но собрать роторный плуг своими руками намного сложнее.

Для начала изготавливаем моментный механизм (за основу можно взять коробку передач мотоцикла Урал), подключение к рабочему агрегату осуществляет ГАЗ-53.

В качестве рамы можно использовать простую трубу, к ней привариваем карданный вал. Рабочие лемума можно вырезать из диска большого диаметра для циркулярной пилы, их примерный размер 38х13 см.

Из трубы квадратного сечения 40мм и металлических прутков делаем крестовину, в которую лопаются рабочие.

Фото самодельных плугов

После того, как у меня появился сельскохозяйственный мотоцикл, сделанный своими руками, который используется для вспашки сада, стал вопрос: купить плуг или сделать его самостоятельно? Ходя по магазинам и базарам Смоленска, возникает странное ощущение, что плуги производства мотоблоков – это печальное зрелище. И эти отрасли подходят только для «пикировки» а не для вспашки земли, и даже с оборотом пласта, а про глубину и ширину вспашки можно сделать вывод, что для посадки картофеля с расстоянием между рядами 60 см.Не один из предлагаемых в торговле Плагинов. Экономят ли наши производители, недостаточно ли мощности самых популярных мотоблоков для работы с обычным плугом шириной 30 см. Не воровать при трехкратной посадке картофеля по одной борозде. Да и цена хочет оставить лучшую – под 2 тыс. Руб. рублей (за пару чугунов с точки приема металлолома). Следующий шаг – найти что-нибудь толковое – поискать в Интернете. К моему удивлению на просторах русскоязычной сети плавает 3-4 оригинальных описания с рисунками (меня это очень удивляет).Шаг следующий – посмотреть, чем пользуются другие. Купить соответствующий плуг Не удалось принять решение сделать плуг своими руками. Исходя из того, что плуг предполагалось использовать для посадки картофеля с лебедкой для вспашки к нему, предъявляются требования:

1. Ширина плуга – до 30 см.

2. Глубина вспашки -10-20см.

3. Плуг должен сам держать борозду, не утопая и не выскакивая из борозды. Геометрия плуга должна обеспечивать движение с заданными параметрами без помощи пахака.

4. Наличие возможности регулировки глубины и ширины вспашки.

5. Минимальный вес и достаточная прочность.

Мой дядя более 10 лет использует свой самодельный мотоцикл для вспашки и перепробовал несколько вариантов, последние несколько лет остановился на варианте оптимизированном под самодельный мотоцикл для дачи, и именно под посадку картофеля с расстоянием между ними. ряды 60 см. самодельный Скакентер Для мотоцикла и картошки. Сделано своими руками, все это можно посмотреть на соответствующих страницах сайта..

Чертеж полевой доски.

По этому шаблону сломали до совпадения двух профилей, а затем сварили под углом.

Использование рисования самодельного плуга Необходимо нарисовать узор плуга на плотной бумаге, а затем перенести рисунок на металл и вырезать брайлет. Лично я использовал материал нержавеющая сталь толщиной 1,8 мм. Многие часто применяют лист в 2-3 мм. Режущая часть плуга усилена полосой из более толстого металла.Кто-то предлагает для этих целей использовать дисковый привод, представляющий собой рефрижератор от Москвича. По личному опыту, если дачный участок на дачном участке семьей из 4 человек пашет весной и осенью обрабатывает шесть соток, то на ночь гнаться не стоит. Выгоднее сделать легкий, но достаточно прочный для ваших задач. Лучше через 10 лет что-то отремонтировать или что-то заменить, и это если нужно, чем все 10 лет везти отчаянную конструкцию самодельного плуга.Избыточный вес.

Так выглядит система регулировки ширины вспашки. Переворачивание большого колеса в больших пределах для изменения ширины вспашки. При посадке картофеля ставлю захват 30 см, за два прохода получается между рядами, расстояние 60 см. Под осенней кожурой огорода или когда хвалят ясность, делаю хват. Маленькое колесо делают настолько широким, что плуг не вдавливается в землю.

Вопросы, комментарии, обсуждения доступны на Pahalka.Ru

Если вам нужно сделать плуг для лебедки своими руками, то чертежи этого инструмента изначально нужно учитывать.

Особенности плуга для лебедки

Перед началом работы стоит разобраться в том, что лемех выступает рабочим элементом плуга, подрезающим дно нижней части почвы. Среди других элементов есть еще и отвал, который предназначен для крошения и заворачивания Земли. Используется в дизайне и полевая доска, которая действует как инструментальная опора.Она упирается в дно борозды. Полевая доска, отвал, мех, а также стеллаж, с помощью которого фиксируется плуговый элемент, составляют корпус конструкции. В земле корпус перемещается в сторону горизонта, срезая почву, а после деформируя ее и переворачивая.

Особенности изготовления плуга

Плуг для лебедки своими руками, чертежи которого необходимо составить самостоятельно, может быть завершен только после изучения принципа работы инструмента.Перед этим нужно убедиться, что вы умеете производить работу с металлом, вам придется раскопать отвал с помощью роликов для гибки листа. Вы можете выбрать для себя один из предложенных вариантов изготовления жилищной свалки.

Особенности изготовления корпуса

При изготовлении плуга для лебедки своими руками, чертежи которого позволят без ошибок завершить работу, необходимо будет сформировать корпус, учитывая, что земли Земли должен подняться на 25 сантиметров вверх.Это говорит о том, что инструмент будет испытывать значительные нагрузки. Кроме того, поверхность корпуса будет подвергаться износу абразивного типа, это влечет за собой необходимость использования для изготовления рабочих элементов металлоконструкций, толщина которых составляет 5 миллиметров.

Характеристики Lemheh

Lemeh должен быть съемным, чтобы можно было производить заточку. Изготовление этого элемента должно осуществляться из легированной стали, это может быть диск циркулярной пилы.Можно использовать не закаленную сталь. Если есть только углеродистая сталь обыкновенного качества, не прошедшая термическую обработку, ее тоже можно использовать, но перед нанесением лемума поверхность среза потребуется повторить с помощью наковальни в холодном состоянии. Ведь изделие следует вылепить.

Технология изготовления самосвалов

При изготовлении плуга для лебедки своими руками, чертежи которого позволят без труда выполнить работы, необходимо подготовить опорные катки.Они придадут заготовке необходимую форму. Для чего заготовку отвала, толщина которой составляет 4 миллиметра, необходимо довести до роликов под углом 23 градуса. Элемент необходимо согнуть, а после при помощи молотка придать ему нужную форму.

Второй вариант изготовления

Изначально нужно подготовить чертежи плуга на лебедку своими руками. Только после этого можно переходить к изготовлению отвала, который можно сделать из стальной трубы, диаметр которой должен быть равен 600 миллиметрам, а толщина стенки должна варьироваться в пределах 45 миллиметров.В этом случае изначально из достаточно плотного картона нужно выполнить выкройку элемента, а затем нанести его на трубу, поэтому между нижней частью пыли и цилиндром пылесоса должен быть угол 23 градуса. трубка. Контур элемента нужно нанести мелом, а после вырезания овала газовой сваркой, затем заготовка обрабатывается на наждачной бумаге. При необходимости форму можно доработать молотком.

Третий производитель

Предварительно нужно сделать чертежи плуга на лебедку своими руками.Третий вариант будет наиболее трудоемким. Заготовку для отвала нужно будет отапливать, используя для этого гору. После того, как изделие должно быть размещено согласно матрице, в качестве последнего можно использовать отверстие, позаимствованное у тракторного плуга. Корпус плуга должен быть изготовлен из листовой стали, толщина которой составляет 3 миллиметра.

Изготовив плуг для лебедки своими руками, чертежи, фото которых необходимо изучить заранее, можно предварительно выполнить конструктивные элементы из плотного картона, после того, как шаблоны будут склеены.Если дизайн-макет вас устраивает, можно использовать его как основу для изготовления инструмента. Когда будут подготовлены основные заготовки плуга, для крепления корпуса следует использовать стальной лист, толщина которого должна быть 3 миллиметра, а размеры этой заготовки – 500 х 500 миллиметров. Используя стальной лист, от его краев нужно отступить 40 миллиметров. На металлическое полотно нужно установить лемену и закрепить сваркой с двух сторон. Далее нужно поднести щит к Лемеху, учитывая, что его расположение должно быть вертикальным, кроме того, он должен доходить до краев лемиса на 8 миллиметров.Щит стойки в этом случае должен быть выше лезвия лемиса на 10 миллиметров, только можно исключить то, что он будет мешать лезвию. Щиток также нужен для приваривания к стальному листу и леме.

Соединение элементов

Делая плуг для лебедки своими руками, как сделать инструмент, необходимо узнать заранее. На следующем этапе необходимо примерить лемелу, которая должна быть достаточно плотно соединена с этим элементом, не должно быть зазоров.Угол между ножом лемиса и краем отвала должен составлять примерно 8 градусов. Если обнаружилось несоответствие углов, необходимо произвести доработку молотком. После того, как отвал будет установлен на Lemeh, его следует захватить сваркой. На следующем этапе к этому щиту крепится распорная планка, а также опорная плита. Последние нужно укрепить до опорных уголков. Инструмент следует осмотреть и полностью заварить все детали. Опорные углы lemum должны быть приварены к опорной плите.

Выпускная работа

Выполняя плуг для лебедки своими руками, на следующем этапе нужно хорошо зачистить швы, а лемч и допинг обработать шлифовальной юбкой. Для того, чтобы обеспечить самоходный плуг, нужно отрегулировать колодку, имеющую два колеса.

Особенности изготовления колес

Колесо для борозды должно быть выбрано таким образом, чтобы его диаметр составлял 320 миллиметров, а ширина должна быть эквивалентна 50 миллиметрам.Сделать его можно из металлического листа толщиной 4 миллиметра. Изготавливая своими руками плуг для лебедки, необходимо будет сделать полевое колесо диаметром 200 миллиметров, а его ширина должна быть эквивалентна ширине базового колеса. Изготовление должно быть из такого же материала. Ось колеса образована из трубы диаметром 3/4 дюйма. После этих работ можно смело приступать к использованию инструмента. В качестве его положительной особенности можно выделить то, что во время поломки вы легко сможете отремонтировать его, так как будете знать, насколько качественно его устройство.

Наши предки спали не так, как мы. Что мы делаем не так? В это трудно поверить, но ученые и многие историки склонны считать, что современный человек спит совсем не так, как его древние предки. Первоначально.

Что выглядит моложе: лучшие стрижки для тех, кто на 30, 40, 50, 60 лет. Девушкам в 20 лет не нужно беспокоиться о форме и длине прически. Кажется, что молодость создана для экспериментов над внешностью и смелыми локонами.Однако там уже есть пост

Топ-10 разбитых звезд получается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

7 частей тела, которые не должны касаться рук. Думайте о своем теле, как о храме: вы можете использовать его, но есть некоторые священные места, к которым нельзя прикоснуться руками. Исследования показывают.

13 признаков того, что у вас лучший муж Муж действительно великий человек.Как жаль, что на деревьях не растут хорошие супруги. Если ваша вторая половина делает эти 13 вещей, то вы можете с ними справиться.

Непростительные ошибки в фильмах, которые вы, вероятно, никогда не замечали, вероятно, найдется очень мало людей, которые не хотели бы смотреть фильмы. Однако даже в самом лучшем фильме есть ошибки, которые может заметить аудитор.

Некоторые самоделки пытаются сделать своими руками плуг, скопировав его с трактора или конного плуга. Часто такая попытка заканчивалась неудачей, и не из-за отсутствия у мастеров терпения и воли, а из-за отсутствия необходимых знаний о геометрии корпуса плуга.

Немного теории

Чтобы более наглядно представить себе процесс вспашки и назначение отдельных элементов плуга, сначала рассмотрим взаимодействие с почвой простого клина. Под действием клина происходит деформация грунта, характер которой зависит от технологических свойств грунта и угла альфа (α) установки клина клина к горизонту.

Взаимодействие клина с углом альфа с почвой

Двухмонтированный клин с углом альфа отделяет резервуар от дна борозды, приподнимает его, сжимает в вертикальной плоскости и разделяет на отдельные части.Чем больше угол альфа, тем сильнее гнет клин и крошит выгружаемый слой. Однако с увеличением угла альфа до 45 ° грунт перестает скользить по верхней грани клина и начинает «уходить в клин». Двухпозиционный клин с гамма-углом (γ), ориентированный вертикально, отделяет резервуар от стенки каши, отводит землю в сторону и сжимается в горизонтальной плоскости.

Взаимодействие клина с углом гаммы с почвой

Карликовый клин с углом бета (β) предназначен для отклонения слоя в сторону, переворачивания его.

Взаимодействие клина с бета-углом с грунтом

Однако, чтобы перевести резервуар из горизонтального положения в наклонное и перевернуть его над ним, угол клина Бета должен быть изменен с 25 ° на 130 °, т. Е. необходимо, чтобы поверхность клина была изогнутой. Интегрированный эффект образования трех велосипедных клиньев будет заменен одним треугольным клином, который представляет собой тетраэдр amvo с тремя взаимно перпендикулярными гранями в BO, AOM и AOs.

Взаимодействие треугольного клина с грунтом

При движении треугольного клина в направлении оси X край АВ отрезает резервуар от дна канавки, край ВМ – от стенки борозды, а край АВМ отводит слой в сторону, крошит и переворачивает.

Для обеспечения вспашки почвы трехходовые клинья преобразованы в криволинейную безрамочно-опрокидывающуюся поверхность корпуса плуга, характеризующуюся непрерывным изменением угла альфа, гамма и бета.

Рабочая поверхность корпуса плуга

Напомним, что рабочими органами плуга являются: лемех, режущий нижний резервуар; Отвал для окутывания и крошения, полевая доска – опора плуга, упирающаяся в дно борозды. Отвал, лемех, полевая доска, а также стойка, с помощью которой закрепляются перечисленные ранее плуги, составляют корпус плуга. Двигаясь в почве в направлении оси x, кожух плуга с криволинейной поверхностью срезает резервуар, приподнимает его, деформирует, крошит, поворачивает и сбрасывает в открытую канавку.Из множества технологических операций, выполняемых плугом, основными с точки зрения агротехнологии рассматриваются оборот и венец водоема, интенсивность которых обусловлена ​​величинами и интенсивностью изменения углы альфа, гамма и бета, то есть форма рабочей поверхности пыли корпуса плуга.

Процесс оборота Земных растений:
а – глубина вспашки; б – ширина заделки пласта корпусом плуга

Поверхности отвалов могут быть цилиндрическими, цилиндрическими (наподобие цилиндрических) и винтовой.Плуг с цилиндрической поверхностью хорошо крошит и перемешивает слои почвы, но плохо переворачивает резервуар, что не соответствует требованиям агротехники. Поэтому плуги с цилиндрическими поверхностями корпуса для вспашки земли не используются. Наибольший интерес представляет плуг с цилиндрической поверхностью корпуса отвала. Для этой поверхности происходит интенсивное увеличение как угла альфа-пересечения (от α 0 = 25 ° до α max = 130 °), так и угла варки бета (от β 0 = 25 ° – от 35 ° до β max. = 100 ° 130 °).Угол гамма-сдвига изменяется в небольших пределах от (от γ 0 = 35 °. 42 ° до γ max = 45 °. 50 °).

Изготовление плуга

Теперь, когда мы немного познакомились с теорией устройства плуга, переходим к изготовлению самодельного плуга. Так что плуг может сделать кто угодно (кто знаком с металлообработкой), даже тот, у кого нет возможности наезжать на листоперекачивающие катки, ниже трех вариантов изготовления пыли корпуса плуга. При формировании корпуса плуга необходимо учитывать тот факт, что при подъеме пластика земли на высоту 20-25 см плуг испытывает очень значительные нагрузки, а его поверхности подвергаются абразивному износу, поэтому для Рабочие части плуга необходимо подбирать из стали толщиной 3-5 мм.

Лемех . Плуг Lemeh должен быть снабжен съемным (для заточки перед запуском пака), лучше из легированной стали 9хс (диск циркулярной пилы). Сталь 45 подходит для твердости HRC 50-55. Если доступна только углеродистая сталь обычного качества, например, статья 5, которая не подвергается термической формовке, ее также можно заставить удовлетворительно разрезать земной резервуар, если режущая часть лемиса отсоединена от наковальни. в холодном состоянии, как тесьму, и положил.

Первый вариант изготовления отвала . Как упоминалось выше, рабочая поверхность Утка должна иметь цилиндрическую поверхность. При наличии роликов для гибки листа готовить заготовку не нужно. Для этого вырезанную из стали (газоэлектрическую варку, ножницы) заготовку ветви толщиной 3-4 мм подают на валки под углом 20 ° -23 °, загибают ее, а затем молотком на шаблон завершен.

Чертеж отвала плуга из листовой стали 3 мм

Второй вариант .Можно снимать со стальной трубы диаметром 550-600 мм, толщина стенки которой составляет 4-5 мм. В этом случае выкройку утки сначала изготавливают из плотного картона, затем шаблон прикладывают к трубе, соблюдая угол 20-23 ° между нижним формированием пыли и трубой, образующей цилиндр трубы. Контур отвала очерчивается мелом, затем газосварка срезается и обрабатывается на наждачной бумаге. При необходимости форму отвала модифицируют молотком, ориентируясь по шаблону.

Формовочный отвал из трубы диаметром 550-600 мм (толщина стенки 4-5 мм)

Вариант третий . Самый трудоемкий способ получения отвала, когда его заготовку нужно прогреть в горах (или другим способом), после чего матрицу гнуть (так как последнюю заберет с тракторного плуга) .

Корпус плуга изготовлен из листовой стали ст.3-ст.10 толщиной 3 мм.

Чертеж деталей плуга:
а – лемех, легированная сталь; б – стойка боковая, СТ3; Б – распорная шайба, СТ3; r – плуг пластинчатый, ст3; г – полевая доска, уголок 30х30 мм; E – Стойка, труба диаметром 42 мм

Рекомендуется предварительно изготовить элементы плуга из плотного картона, склеить их между собой, выдерживая соответствующие углы.Таким образом, величина углов альфа и бета на разных частях корпуса составит от 25 ° до 130 °, угол гаммы – от 42 ° до 50 °. Если самодельный плуг из картона удовлетворит вас по всем параметрам, смело принимайте его за металл.

Когда металлические элементы плуга будут готовы, потребуется металлический (стальной) лист толщиной 2-3 мм и размером 500х500 мм, а для сварочного аппарата потребуется сварочный аппарат. На металлический лист, отступив от краев 40 мм, уложить угол γ 0.

Плуг в сборе: 1 – Lemeh; 2 – бортовая стойка; 3 – Металлический лист 2-3 мм

Используя клинья с углом α 0 = 25 °, устанавливаем лемч на металлический лист и привариваем его к листу сваркой с двух сторон. Подводим боковую панель стеллажа, следя за тем, чтобы она располагалась вертикально и заходила в край лемиса на 5-8 мм, при этом панель стеллажа должна располагаться над лезвием лемиса (то есть над лемисом). лист) на 6-10 мм, чтобы лезвие лемиса не мешало резать земли Земли.Щит также слегка цепляется привариванием как к лемуле, так и к металлическому листу.

Затем пытаемся сломать лемулу, которая должна сжиматься лемметом плотно, без зазоров, так, чтобы поверхности свалки и лемры составляли одно целое. Угол между отвалом лемгеры и верхней кромкой отвала равен разнице углов γ max и γ 0 и должен составлять 6-8 °.

Крепление лемхеров:
1 – Лемех; 2 – винт с потайной головкой М8; 3 – отвал; 4 – опорная плита; 5 – уголок 30х30х90 мм; 6 – Гайка М8

Если обнаруживается несоответствие углов и / или поверхностей, протирается молотком.При проверке головы лемеху его сварные швы цепляются за лемулу (заднюю часть), а также за боковой щит. Далее к боковому щитку приваривают проставку и опорную плиту, чтобы последний снова зацепился за лемхери за упорные уголки. Плуг еще раз осматривают и приваривают полностью, при этом металлический лист, на котором плуг собирался отсоединить от корпуса при помощи долота или «болгарки» с отрезным диском. Запорные углы крепления lemhery тщательно приварены к опорной плите.Затем зачищаются сварные швы, а отвал и лемче обрабатываются шлифовальной шкуркой.

Чтобы плуг был «самоходным» и «сам держал борозду», необходимо приспособить к нему 2-колесную камеру.

Плуг с колесной камерой:
1 – Колесо поле; 2 – Настроение; 3 – борозда колесо; 4 – Корпус плуга; 5 – ручка; 6 – ось колеса; 7 – Регулировочная пластина плуга Schwerler

Колесо для обработки борозд диаметром 320 мм и шириной 40-50 мм изготовлено из стального листа толщиной 3-4 мм.Полевое колесо диаметром 200 мм и шириной 40-50 мм вырезается из того же материала. Ось колеса изготовлена ​​из трубы 3/4 дюйма. С одной стороны труба загнута под углом 90 ° и к загнутому концу приварена втулка для установки бороздкового колеса. На другом конце трубы закрепите полевое колесо. Ось колеса бывает составной (на рисунке выше показана составная ось). Сама труба приваривается к грязи плуга (труба диаметром 42 мм).

Глубина плуга с плугом будет 200-240 мм, то есть примерно равна расстоянию по вертикали от носка lemhery до полевых колес (см. Рисунок выше).Ширина вспашки, равная 220-250 мм, зависит от расстояния (по горизонтали) от носка лемхери до колеса борозды. Тем, кто хочет сделать плуг регулируемым по глубине вспашки и ширине залегания земли (в сторону уменьшения), необходимо предусмотреть, чтобы колесо поля могло перемещаться по вертикали, а колесо по бороздам – ​​по горизонтали. , а также зафиксируйте колеса в желаемом положении. Для устойчивости плуга при браконьерке необходимо предусмотреть регулировку точки крепления плуга к тросу (если плуг перемещается с помощью электролибера) или к крюку (если хард сила – лошадь). .Чтобы было легче найти оптимальную точку крепления плуга, проще всего взять стальную пластину толщиной 6-8 мм (а еще лучше швеллер) размером 120х160 мм, просверлить ряд отверстий диаметром 10 мм и приварить пластину к грязи плуга. На рисунке ниже показана регулировочная пластина, которая прикреплена к колесному колесу с помощью составной оси для колес.

Пластина регулировочная:
а – пластина; б – крепление пластины (швеллера) к грязи; in – loop

Лучший плуг работает с электроприводом, трос тянет плуг строго горизонтально.Когда плуг тянет лошадь, появляется вертикальная составляющая тягового усилия, поднимающая колесный блок вверх. Причем, чем выше лошадь и чем ближе закреплен плуг, тем больше вертикальная составляющая силы. Первоначально подключив плуг к тяговому агрегату, привяжите трос к регулировочной пластине, отступив от наклона на 60-90 мм в сторону бороздоуплотнительного колеса. Первая борозда на пашне делается на половине глубины вспашки для уменьшения усилий на изгиб. При прохождении второй борозды, пройдя 5 м, необходимо остановиться и посмотреть на вырез борозды, полевая доска должна оставить на нем четкую отметку, которая будет свидетельствовать о правильном взаимодействии плуга с почвой.Если след не заметен, переместите точку крепления к левому колесу на 30-60 мм, если след чрезмерный, переместите точку на бороздку. При нежелании плуга точку крепления сместите выше настроения на 30-60 мм, а при чрезмерном приклеивании опустите точку крепления плуга.

При использовании содержания этого сайта вам необходимо разместить активные ссылки на этот сайт, видимые для пользователей и поисковых роботов.

Самодельный плуг не только экономически выгоден, но и не сложен в производстве.Вы всегда будете уверены в надежности такого оборудования, но давайте разберемся, как его построить.

Плуг используется в сельском хозяйстве для вспашки земли.

Если вы хоть раз читали газеты и журналы, предназначенные для сельского жителя, то наверняка заметили обилие рекламы о продаже минитракторов и мотоблоков. Неудивительно, что землю нужно обрабатывать. Но навесное оборудование к такой технике не всегда бывает качественным.Самый востребованный агрегат – плуг. И при его покупке будущий плуг получает массу проблем: от такого устройства не всегда можно ожидать качественной вспашки, хотя стоит плуг промышленного производства довольно внушительный. Самодельный плуг может стать отличной альтернативой некачественным товарам.

Конструкция плуга

Прежде чем приступить к изготовлению плуга, разберемся с его конструктивными особенностями. Его основные части: Лемех, отвал и полевая доска.

Виды плугов плугов: 1 – цилиндрический; 2 и 3 – культурные; 4 – полусвободный; 5 – винт.

Lemeh – основная режущая часть плуга. Находится под отвалом. Угол наклона режущей кромки лемума должен составлять около 40 градусов. При меньшем угле продукт устремится вверх. При работе с мотоблоком ему постоянно придется поднимать ручки, что приведет к быстрому утомлению сотрудника. Самодельный плуг для минитрактора с упомянутым лемметом нужно все время держать в почве за счет гидравлики.Wemah изготавливается из высокопрочных марок стали. В домашних условиях найти такой материал непросто, поэтому рекомендуется использовать лемч промышленного производства из старинной техники. В идеале это может быть деталь из помета. В старину сельскохозяйственная техника не отличалась большой мощностью, поэтому на тяжелых почвах применялась техника, перед которой устанавливались подстилки – небольшие плуги предварительной обработки почвы, за счет которых производился паром.

Важную роль играет плуг. Его работа оправдана формой листа.Чем лучше развешивается лист, тем легче продукту транспортировать вспаханную землю. Изготавливается из малоуглеродистой стали толщиной от 3 мм (это критическая толщина, подходящая для мотоблока). Для трактора вам потребуется падение с большей площадью листа и большей толщиной материала.

Доска для плуга нужна для обеспечения устойчивости в почве. Если у вашего мотоблока есть замок-замок, то при правильно установленной полевой доске вам не придется испытывать больших физических нагрузок.Блоку достаточно «показать» направление и задать заглубление, и тогда он проработает сам до конца пахотной ленты.

Необходимые инструменты и материалы

Чертеж деталей плуга.

А теперь перейдем к непосредственному изготовлению плуга. Начнем с математических расчетов с учетом технических характеристик Вашего мотоблока. Если ваша техника обеспечена хорошим коэффициентом сцепления с грунтом, то за основу можно взять любые чертежи навесного оборудования для мини-техники.В противном случае не спешите делать плуг с широким захватом и большим заглублением. Для штатного мотоблока необходимо соблюдать следующие пропорции: 8 кг веса техники на выемку 1 см и ширину вспашки 0,5 см.

Для сборки плуга вам понадобятся:

• готовый лемех или кусок прочной стали;
• электродрель;
Сталь
• для изготовления отвала и полевого борта;
• электросварка;
• болгарский;
• болтов и гаек;
Металлический стеллаж
• для изготовления основания.

Порядок выполнения работ

Метод определения центра тяжести плуга: 1- Корпус плуга; 2 – Настроение; 3 – рукоятки плуга; 4, 5 и 6 – веревки; 7 – крючок; 8 – отвес.

На ровной горизонтальной поверхности устанавливаем стойку вертикально, с левой стороны, по ходу намеченного движения ставим доску поля, с правой стороны – лемех. Иногда можно встретить совет, что все детали необходимо приваривать к стойке. Если тоже задумали, то откажитесь от этой мысли: плуг надо складывать.Тогда при выходе из строя какого-либо элемента его легко можно будет заменить, что сократит время вынужденного простоя.

Для того, чтобы плуг было легко разобрать и собрать, отварить под него фундамент, изделие будет включать треугольные формы, призванные обеспечить жесткость всей конструкции. Исходя из этого, прикручиваем лемч и полевую доску на ранее отмеченные участки. Над лемехом нужно прикрутить отвал. Ему нужно придать определенную округлость, что можно сделать на специальном станке или ковке.Холодная ковка здесь не подойдет по двум причинам:

1. Холодный металл очень плохо деформируется.
2. Придавить изделие определенной формы не получится: сделаете неровности, которые предотвратят скольжение почвы по отвалу.

Лучше будет, если металл будет теплым, самоклеящимся и сразу затвердеет. Отверстия в свалке (их нужно 3) можно сделать прямо в кузнице, но не ошибитесь с точностью в разметке.

А теперь допинг закрепить на корпусе.Используйте шляпные болты для крепления крепежа, плотно погруженного в отверстие. Все выступы будут препятствовать работе плуга, поэтому их необходимо срезать под основанием и местами для глохения.

Если вы работаете на панстоне на тракторе, то вам необходимо иметь парные плуги, которые закрепляются на оси, заходя под углом к ​​технике.

Здесь крепеж осуществляется с помощью прочных металлических скоб (не используйте приваренные элементы крепежа – они порвут их при нагрузке!).Положение оси несущей не должно быть неподвижным. Здесь необходимо обеспечить хотя бы небольшой угол поворота, чтобы можно было регулировать положение плугов.

При желании мастер может сделать оборотный плуг, поставив между осью и трактором гидравлический привод вращения. Но такая конструкция встречается в народе иррационально: слишком быстро выходит из строя. Лучше использовать заводские элементы вращения плугов. Если они есть в наличии, то проблем нет, самостоятельно делать сложное устройство не нужно.Это будет стоить времени и нервов, а результат усилий будет недолговечным.

Это третья моя самодельная модель плуга с электролизером. Учитывая предыдущий опыт, он сделал это по принципу «чем проще, тем надежнее», из небесных материалов с наименьшими затратами.

Конструкция плуга (фото 1, рис) состоит из 5 основных узлов.

Дамп. Вырезала болгаркой из жести толщиной 2 мм (фото 2).Сварен лемех из рессор от Москвича. Согните трос по радиусу так, чтобы он подошел своей передней частью вплотную к передней части полевой доски (ПД), вырезанной из стального листа толщиной 3 мм. Приваривал к VNCLES PD с расчетом, чтобы его режущая часть находилась на 2-3 см ниже него. От угла 50х50 см отрежьте прорезь длиной 50 см. Крепится болтом мб с потайной головкой к ПД.

Стойка. Использованный профиль 20 × 40 мм. Низ крепился одним болтом М8 одновременно к проходному и ПД, а верх таким же болтом – к ПД, с учетом того, что в этом месте можно регулировать угол наклона плуга.В торце машины срез трубы d 20 мм – распорка для отвала (фото 3). С помощью стойки, прикрепленной к дыхательному аппарату, можно опускать и поднимать плуг, регулируя тем самым глубину вспашки.

Дыши. Вместе с поперечной осью выполнены водопроводные трубы толщиной 42 мм. Ящик навески нарисован со стойкой, сваренной из уголков из профиля 30 × 60 мм. При движении вверх-вниз фиксируется на стойке пятки (гвоздь) в просверленных отверстиях с интервалом 50 мм (фото 4).

Узел сцепления. Предназначен для движения по поперечной оси (фото 5) при регулировке ширины борозды. Далее прикрепил кронштейн, через который проходит трос от электролебедки (фото 6). С помощью кронштейна отрегулируйте усилие, необходимое для удержания плуга по ширине борозды (частично и по глубине).

На концах поперечной оси закреплены колеса фастметов 2 мм. Один плоский, второй в виде тарелки. Чтобы гнуть было удобнее, по кругу сделали прорези по периметру.Ступицы из отрезков трубы D 20 мм увеличены полосами из металлических планок 20 мм (фото 7). Такими же полосами были вырезаны обод колеса, чтобы не упасть в землю.

Чуть выше отвала привязал к стойке кусок проволоки D 4 мм. Передал отверстие в кронштейне на поперечной оси и загнул петлю на другом конце. Этот S-образный крюк служит для сцепления плуга с тросом лебедки (фото 8).

Обычно при работе с лебедкой наиболее трудоемкой операцией является транспортировка плуга к новой борозде.С моей конструкцией весом менее 15 кг и с колесами она превращается в прогулку: поднимается за распорку и перекатывается одной рукой в ​​нужное место.

1-2 Проходят начальные борозды, прижимая плуг сверху до нужной глубины. После этого только процесс контроля – плуг сам держит нужную ширину (прижал выпуклое колесо к краю борозды) и глубину.
На заметку

В идеале S-образный крюк должен продуваться, когда усилие лебедки значительно превышает рабочее – например, когда на пути плуга обнаруживается большой камень.Это помешает мотору храбрее.

Для вспашки земли мотоциклами обычно используется самоходный плуг . Во время движения плуг держится в Барро, небольшая опора требуется при прохождении первой борозды и при вспашке тяжелых и целинных почв.

Конструкция плуга позволяет регулировать ширину захвата и глубину вспашки. При снятии борозды (большого) колеса регулируется ширина захвата, регулировка высоты колеса регулируется по глубине вспашки.Нормально настроенный самоходный плуг хорош и надежно держится в борозде, дает плавный поворот резервуара по всей длине борозды.

При вспашке легких песчаных почв ширину захвата можно устанавливать до 20 см, при вспашке суглинка 5-15 см. Глубина вспашки обычно около 20 см.

При вспашке участка мотоциклом самоходным плугом земля по всей площади участка перекатывается в одну сторону, поэтому при следующей вспашке лебедку необходимо ставить на другую сторону участка.Это сложно, поэтому используются плуги с левым отвалом. При каждой последующей вспашке используется плуг с противоположным отвалом, тогда земля остается на месте. Обычно на практике весной вспахивают одним плугом, осенью – другими.

Транспортный плуг для разнотравья В начале борозды за рукоять, при этом лемч приподнимается над землей, а плуг катится по колесам.
Длина ручки должна быть такой, чтобы лемче не бил по лапам, лучше, когда ручка длинная.Но при вспашке от забора (и до обеда) ручка не дает подойти близко, мешает и при транспортировке, поэтому часто ручку тоже делают регулируемой. Раньше были копии титановых плугов, их вес позволял просто носить их в руках.
Большинство владельцев PLugs for Motland – самодельные плуги.
Удачный Самоделка Сделать сложно, но кто этим занимается постоянно, имеет свои чертежи и выкройки, а плуги полностью рабочие.
На фотографиях (фото 1 – фото 4) четыре правых плуга. Они немного отличаются конструкцией отвалов, креплением лемиса отвалом и регулировкой колес. Компоновка самих агрегатов примерно такая же. На первом плуге (фото 1) есть регулировка длины рукояти, видно, что раньше была регулировка высоты стойки лемхери, но она приварена за ненадобностью.

На фотографиях (фото 5 – фото 6) левый плуг. Дизайн у них схожий, только зеркало правое.
Для выделения картофеля и нарезки рядов использовано оккупантов для пестрой кровати (Фото7, фото 8). На легких почвах практикуются ручные конькобежцы, где для его движения достаточно сил одного человека. На более тяжелых грунтах конькобежцы осушаются мотоциклом, а владельцу провала необходимо два человека, один стоит на лебедке, другой работает со шкипером.
На фото 9 показан кофер картофельный для разнородной травы . Едя по ряду с картошкой, она его выкапывает, пройдя через себя.
Некоторые садоводы приспосабливаются к закапыванию картофеля ручным плугом, немного наполняя его при прохождении ряда. В основном картошку копают лопатой или специальными вилками на своих богов.
Очень интересно землеройные машины Представлено на фото 10-12. Скаппер под мотоцикл (фото10) можно заменить на дисковый райдер (слева) или на Риппер-самолет (справа). На вертикальных плоских стойках внизу плоские треугольные ножи.
Для боронования используется тяжелая борона (фото 11) с колесами для удобства транспортировки или легкая борона оригинальной конструкции С цепями для разбивания комков (фото 12).При повороте бороны используется как захват для выравнивания почвы. Этот комплекс используется в одном из личных подсобных хозяйств совместно с электрикой (фото 7а, б) из предыдущей статьи. Это возможно только при наличии пульта управления лебедкой, а большая часть работы, как правило, должна выполняться одним человеком.

Плуг – орудие труда, предназначенное для вспашки твердой почвы и использовавшееся человеком с древних времен. Целевое использование плуга определяет его технические и качественные характеристики: конструкцию рамы и режущего элемента, крепежа и упоров, материал изготовления и его толщину.

Общие характеристики

по своему назначению бывает нескольких видов:

• ручной – для вспашки мягкого грунта небольшой площади;
• всадник – применяется в ситуациях, когда необходимо обработать землю, доступ к которой ограничен специальной техникой;
• с канатной дорогой – помогает обрабатывать грунт в труднодоступных местах, например, в горах или на болоте;
• навесная – работает в связке со спецтехникой, уменьшает радиус разворота при равномерной вспашке;
• прицепной – Плуг общего назначения.

Эти виды плугов, в свою очередь, делятся на следующие подвиды:

• одноконтурные;
• двухконтурные и более;
• диск – револьверный;
• поворотный.

Общепринятая конфигурация орудия для вспашки, которую можно собрать своими руками, отражена на рисунке 1.

Основные детали конструкции корпуса имеют следующие детали:

• долото – накладка на режущую часть;
• лемех – съемный «нож»;
• крыло, грудь и оперение;
• приемлемо – срезает углы с почвенными резервуарами;
• стойка – крепежный элемент.

Современные технологии позволяют сделать плуг своими руками. Вы можете построить его по своим чертежам или модифицировать под свои нужды. Орудие труда, изготовленное самостоятельно, имеет ряд преимуществ и характерных конструктивных особенностей.

Особенности самодельной модели

Плуг в сборе своими руками – это инструмент, отвечающий целевым потребностям и имеющий невысокую стоимость. Для его сборки можно использовать имеющиеся материалы, а также детали конструкций других сельскохозяйственных агрегатов.Последние можно сдать со старых сельскохозяйственных цехов, пунктов приема черных металлов, в других подобных местах.

Самодельный плуг легко ориентируется под свои нужды. Возможна адаптация под разные типы почвы, тяжелые механизмы и даже под функции сельхозкультур. Собственный плуг может быть изготовлен с учетом мощности и производительности тракторной техники, что обеспечит максимальную эффективность и снизит разрушительную нагрузку на пахотный орудие.

Режущий элемент этого плуга может быть заменен и изготовлен / спрятан независимо, что значительно сокращает обслуживание механизма.При самостоятельном изготовлении Возможностью вариации целевого использования является введение функции сменных элементов: насадки, крепеж, детали корпуса и рамы. Это позволяет выполнять операции комбинированного характера, например вспахивание и скашивание кустарника.

При изготовлении плуга можно уделить особое внимание выбору материалов и их качеству. Это одно из ключевых преимуществ. Самодельная сборкаПоскольку покупая плуг в магазине, сложно быть уверенным в качестве металла, используемого для изготовления заводского агрегата.После покупки магазинной модели может возникнуть необходимость в последующей доработке или замене каких-то некачественных узлов конструкции.

Материалы и инструменты

Изготовление самодельного плуга для минитрактора Требуется наличие основного инструмента:

• сварочный инвертор;
• болгарский;
• дрель;
• thish.

И дополнительный инструмент, перечень которого определяется конструкцией конкретного механизма и условиями его изготовления.

Материалами, составляющими основную конструкцию, должны быть заготовки из прочной стали. Нарушения их целостности – трещины, деформации, сильная ржавчина – не допускаются.

Перечень материалов, которые могут понадобиться:

• толстолистовой лист повышенной прочности;
• металлические уголки и пластины достаточной толщины;
• болты разного калибра;
• дополнительные наименования (шайбы, подшипники, пружины), определяемые характеристиками конкретной конструкции.

Как это сделать?

Чтобы облегчить процесс сборки плуга для мини-трактора, можно пройти реконструкцию другого одноименного туалетного инструмента, использованного в связке с коррупционными объектами: конный плуг или прейлдер из паршивого механизма большой трактор.

Сборка агрегата требует составления правильных чертежей. Их наличие обеспечит оптимизацию конструкции, уменьшение количества комплектующих, простоту и качество сборки.

На чертежах должны быть отмечены размеры элементов, тесно связанные с габаритами минитрактора, свойствами обрабатываемого грунта. В процессе изготовления важно придерживаться этих параметров.

На этапе проектирования стоит обозначить каждую деталь неправильной формы с подлинным значением. В будущем из таких рисунков можно будет создавать выкройки для переноса изображения на металлическую заготовку. Некоторые варианты чертежа плуга показаны на рисунках 2 и 3.

Рассмотрим два варианта изготовления плуга для минитрактора.

от конского плуга

Эта компоновка плуга с минитрактором считается самой простой в изготовлении. Все работы по реконструкции конного плуга сводятся к приспособлению к нему рамы, имеющей специальный механизм крепления, оснащению колесом (при необходимости) и утяжелителем.

Плуг конный состоит из корпуса и двусторонней рамы, служащей механизмом крепления к шлейке животного и средством управления процессом вспашки.Самая простая конфигурация представлена ​​на фото 4.

В этом случае необходимо реконструировать монтажную часть конного плуга в ту, которая будет устанавливаться на минитрактор с наименьшими усилиями. Можно упростить этот процесс, сделав головной убор для навешивания трактора. Его пример представлен на фото 5.

Тягово-сцепное устройство простое в изготовлении. Широкая пластина, имеющая по краям два горизонтальных отверстия с внутренней резьбой, дополнена выступом посередине, который прикручивается / накручивается форсированный шарик с ножкой.Центр пластины образует часть М-образной формы, которая служит запорным механизмом для рамы плуга, одетой на фарг. Плита размещается между двумя «ушками» навесного оборудования трактора, фиксируется четырьмя болтами.

Модификация конного плуга на фото 4 оснащена специальным колесом. Служит упором для рамы рамы, регулируется на глубину вхождения плуга в почву.

Регулировка осуществляется простым механизмом – резьбовыми скобами, в которые вкручивается прижимной болт.Колесная подставка может перемещаться вертикально внутри кронштейна. Болт фиксирует его в нужном положении. Такая конструкция позволяет перемещать кронштейн по раме плуга.

Само колесо выполнено из металлического обода, спиц и барабанов оси. Для его изготовления можно использовать металлическую ленту 300х50 мм, стержни арматуры, отрезок трубы диаметром диаметра оси колеса.

Металлическая лента изгибается в виде обруча, края ее свариваются между собой, сварной шов шлифуется шлифовальным или отрезным кругом болгарки.Отрежьте трубы, равные ширине ленты, уложите их в центр круга. Расстояние от обода до внешней поверхности трубы – это барабан. Арматурные спицы будут равны этому расстоянию. Подготовленные заготовки сваривают. Для улучшения характеристик колеса колеса в барабане можно развести подшипник соответствующего диаметра. Это уменьшит трение и снизит нагрузку на ось колеса.

Описанная конструкция плуга может работать двумя способами.В первом случае вам понадобится второй человек, который будет управлять плугом сзади, регулируя линию борозды. При этом «управляющий» осуществляет давление на раму, необходимое для достаточного погружения лемхерии в землю.

Во втором случае присутствие помощника необязательно. Плуг сушится и движется сам по себе. В качестве груза может выступить кусок тяжелого металла или камень, заключенный в раму. Потеря веса размещается с снятой с трактора кромки.В этом случае давление на лемча будет максимальным при существующем весе. Чтобы груз не переворачивал плуг, его следует закрепить снизу рамы.

При работе с плугом без помощника следует учитывать фактор фокусировки борозды. Простота описанной конструкции предполагает «плавание» плуга из стороны в сторону. Чтобы устранить эту проблему, необходимо оснастить трактор своим «жестким» сцеплением. В этом случае натяжной механизм будет править полосой борозды.

Из претензий

Сертификатор – это элемент тракторного плуга, предназначенный для срезания верхнего слоя почвы во время вспашки. Фото 6.

По форме похож на рабочий корпус лемума плуга, а размер вдвое меньше. Это позволяет эффективно использовать Certifier в качестве плуга для минитрактора.

В процессе проектирования вам потребуется приварить раму, которая будет удерживать Сертификатор и крепиться к бункеру трактора, а также оборудовать ее стопором.

При создании чертежей данной конструкции стоит учитывать мощность трактора, состояние обрабатываемого грунта, объем будущих работ. Если предполагается вспашка большой площади, можно использовать два Certifier на одной раме. В этом случае плуг будет двухконтурным. Это необходимо для того, чтобы снизить нагрузку на один корпус лемума и уменьшить его износ.

Для каждого подарка не секрет, что обработка земли, включающая подготовку к посеву и вспашку, – самая долгая и кропотливая операция.Конечно, при наличии технических средств (мотоблок, трактор) эту процедуру можно значительно облегчить, , но для вспашки Земли нужен плуг . Но любое навесное оборудование для обработки земли имеет большую ценность. Чтобы сэкономить, можно сделать самодельный плуг.

Есть два способа сделать плуг своими руками:

1. Все компоненты делаю самостоятельно. Этот способ считается очень сложным, так как многие части плуга имеют нелинейную форму, с определенным изгибом разного радиуса.А изготовление гибки толстого листового металла в домашних условиях – операция трудоемкая, иногда даже невыполнимая без использования специального гибочного оборудования.
2. Второй способ считается доступным для многих владельцев мотоблока. Вы можете приобрести готовые корпуса в торговой сети, а все вспомогательные детали и каркас для крепления устройств собрать самостоятельно.

Применение заглушек

Основной задачей плуга считается переворачивание плодородного верхнего слоя растительной почвы.Эта операция (вспашка) позволяет существенно освободить плодородный слой почвы от прополки растений, корневая система которых уже начинает разрастаться, но еще не окончательно укрепилась.

Семена еще не проросших сорняков при вспашке глубоко уходят в землю , что также затрудняет прорастание. При вспашке слой земли становится рыхлым, становится более податливым и мягким, что повышает урожайность сельскохозяйственных культур и положительно влияет на всхожесть культурных растений.

На первых этапах использования плуга как орудия в сельском хозяйстве тащили людей, затем домашних животных (лошадей, волов), а в настоящее время эту тяжелую работу выполняет сельхозтехника (трактор, мотоблок).

Типы вилок

Многие современные сельскохозяйственные товары используют различное оборудование для обработки почвы . По агрегированию это оборудование условно можно разделить:

• Плуг прицепной с механизированным приводом на колеса.В настоящее время применяется не очень часто, потому что в основном вся современная сельхозтехника оснащена системой навесного типа со встроенным гидроцилиндром. По словам агрономов, после обработки почвы такой техникой пашня получается более однородной и ровной. Но недостатком этого оборудования считается очень большой угол поворота, что не позволяет использовать его вместе с навесными и полунавесными плугами.
• Плуг навесной типа Подъем на него возможен только при использовании технической навески.Необходимое количество кожухов оборудования принципиально зависит от мощности применяемого трактора. К достоинствам этого типа можно отнести относительно небольшой вес всей конструкции и ее мобильность (малый радиус поворота). Но отсутствие одного технического средства Недостатком такого оборудования считается работа с многопроцессорным плугом.
• Плуг полунавесной Предусмотрен в рабочем положении с помощью транспортных колес и навесного оборудования трактора. Основным преимуществом применения такого принципа считается большая площадь единовременной вспашки, которая достигается за счет совместного использования многокомпьютерных плугов.К недостаткам полунавесной техники можно отнести плохую маневренность и большой радиус разворота.

Есть несколько исполнений плугов:

• Плуги Leshemy – самые распространенные, давно применяемые и очень популярные сейчас.
• Конструкции дисковые – Применяется в основном для вспашки тяжелых земельных участков, а также конвергентных или сухих почв.
• Роторные системы – Очень удобны для выращивания девственницы, более сложные по конструкции.
• Заглушки комбинированные – совмещают оба типа плугов (дисковый, лемет).
• Чизельные конструкции – Такие устройства не производят оборота почвы. Применяются очень редко, особенно в индивидуальном хозяйстве.

Устройство плуга

Конструктивный плуг включает в себя рабочие детали, раму, опорные колеса и прицепное устройство. К рабочим органам плуга относятся лемч-манекен, корпус, ножи, претензии, неровности почвы.

Существуют следующие виды корпусов пахотных устройств:

• Необоснованное – служат для качественного рыхления почвы на участках, подверженных ветровой эрозии, а также засушливых участках.
• Съемник – предназначен для рыхления почвы и вспашки с оборотом пласта.
• Диск – Эффективен при обработке перегруженных почв, а также при вспашке твердых и тяжелых почв.
• Cut – Для фиктивной обработки почвы с небольшим плодородным слоем.
• Ящики с пучком почвы – Применяются для вспашки черных фрез (маломощных и подзолистых) и одновременного заглубления вспашки.
• С накладной корпуса для обработки очень твердых, каменистых почв.
• Комбинированные системы предназначены для вспашки тяжелых почв с одновременным их рыхлением.

Функциональное назначение лемча – срезка почвенного слоя и направление его на отбойник. Лемех быстро мигает из-за большого трения металла о состав почвы, что приводит к нарушению процесса вспашки, повышению тягового сопротивления и перебегам тракторного топлива. Конструктивные свойства можно восстановить кузнечным молотком, предварительно прогрев горой у кузнеца.

Отвал срезает пластину почвы со стены борозды, немного сдвигается в сторону и укладывается в верхний слой. Под линией стыка Дамп и Лемех должны плотно прилегать друг к другу, с зазором не более одного миллиметра.

Certifier предназначен для обрезки стержня и установки его на дно борозды. При увеличении втулки этого элемента конструкции тяговое сопротивление плуга увеличивается, при этом резервуар закрывается намного хуже.

Операцию по срезанию земли в вертикальном направлении выполняет плуг-нож.Также он улучшает круговорот почвенного слоя, при этом плотно закрывая остатки растений. Кроме того, нож помогает обеспечить гладкую пробку, создавая гладкую стенку и дно борозды.

Техника вспашки

Описать технологию вспашки почвы можно, ознакомившись с принципом действия плуга. Его работа заключается в том, что продвигаясь в почве, предубеждение устройства срезает верхний слой почвы, с растущими растениями, и укладывает его на дно борозды.Далее с помощью защелки корпус снимает часть почвы со стороны борозды, производит ее рыхление и поворачивает резервуар на установленном уровне в зависимости от конструкции плуга. После этого земля укладывалась поверх слоя дуррена, переворачиваемого Сертификатором. Для выравнивания стенки борозды нож устанавливается перед последним кожухом плуга.

Плуги общего назначения комплектуются шкафными системами с шириной захвата 25-40 см. Системы специального назначения комплектуются корпусами с шириной тиснения 45-100 см.

Планируя изготовить плуг, вы должны сначала решить, на каком типе почвы будет пахать агрегат и какую культуру вы собираетесь выращивать.

В процессе эксплуатации агрегат агрегата испытывает огромные нагрузки, его рабочая поверхность подвергается абразивному воздействию грунта. Поэтому для изготовления рабочих деталей нужно применить сталь из металла толщиной 3-5 мм .

В конструкции лемхеры желательно предусмотреть съемную, чтобы можно было производить ее заточку.

Учитывая все эти характеристики оборудования , можно приступить к изготовлению отвала из углеродистой стали. Сделать это можно тремя основными способами:

1. Если поверхность отвала будет цилиндрической формы, то для изготовления заготовки нужной формы лучше использовать катушечное оборудование. Заготовка из стали, вырезанная газовой сваркой или ножницами по металлу, поставляется с накатным оборудованием под углом 23-25 ​​градусов и изгибом. Затем делают уточнение строго по шаблону, который вырезан из плотного картона.
2. Подходит для изготовления заполнителя и металлических труб диаметром 55-60 мм и толщиной стенок 4-5 мм. Вырежьте из картона выкройку, наложите ее на трубу и разметьте размеры. Его обрабатывают молотком и при необходимости доводят до наждака.
3. Этот способ наиболее трудоемкий и требует особого мастерства. Заготовку предварительно нагревают любым способом, но лучше в черной печи, а затем проплавляют через матрицу.

Блок агрегата изготовлен из листовой стали толщиной не менее 3 мм.

Плуг в сборе

После изготовления всех металлических элементов конструкции потребуется приспособление для сварки и квадратный лист металла размером 50 см. Затем к сваренному листу привариваем все элементы устройства , соблюдая все углы и размеры.

Лемех должен опробовать следующий шаг. Если обнаружилось несоответствие углов деталей, то их нужно при помощи молотка довести до нормы. Слегка приварите все детали к боковому экрану и приварите платиновую основу и распорную пластину.Изделие, полученное в результате всех этих работ, внимательно осматриваем и, если не заметили ошибок, производим финальную сварку.

С помощью стамески или болгарки отсоедините агрегат от металлического листа. Необходимо очистить сварные швы, а поверхность лемиса и лезвия отполировать мелкой наждачной бумагой.

Плуг роторный своими руками

Этот тип плуга существенно отличается от предыдущего продукта. По сравнению с дисковыми или циркуляционными плугами поворотный агрегат имеет более сложную и трудоемкую конструкцию.

Принцип работы такой техники очень похож на работу обычного культиватора почвы. Лемпеты универсальные Крепятся на оси через валы. Работа почвенного плуга осуществляется за счет вращения оси.

Этот тип техники работает с небольшими тяговыми усилиями, так как вращающиеся диски воздействуют на почву сверху вниз. Это очень удобно при размешивании удобрений в почве. Но использование такой системы на каменистых почвах затруднено из-за возможности быстрой поломки вращающихся частей.

О том, как сделать плуг из прейл-костра, стоит подумать, если удастся найти несколько готовых деталей. Чаще всего такое устройство делают для мотоблока, а Сертификаты берут от тягача. В этом случае общей задачей создания техники будет усиление ее до мотоблока.

Кто-то пытается облегчить себе работу, поэтому использование технических устройств становится все более популярным среди продуктов овощеводства. Купить устройство для обработки почвы в настоящее время несложно, но достаточно дорого.Самостоятельно изготавливать такое оборудование, удовлетворяющее ваши пожелания, хотя бы только люди, обладающие навыками работы с металлом.

Facebook.

Твиттер.

В контакте с

Google+
