Основные части нивелира: 4. Перечислите основные части нивелира?

Содержание

Составные части нивелира Н-3 — Мегаобучалка

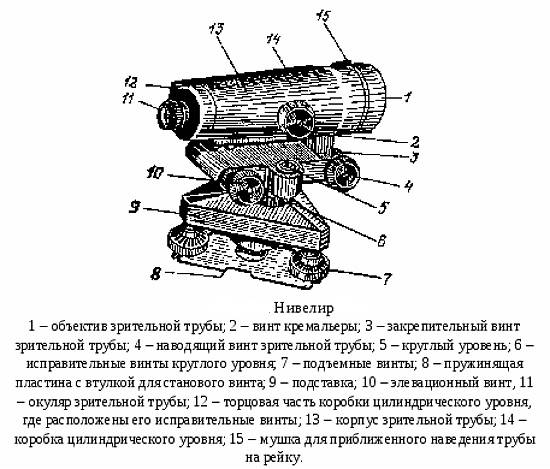

Нивелир Н-3 (а – вид со стороны круглого уровня, б – вид со стороны цилиндрического уровня): 1 – окуляр, 2 – корпус трубы, 3 – мушка, 4 – объектив, 5 – кремальера, 6 – наводящий винт, 7 – круглый уровень, 8 – исправительные винты круглого уровня, 9 – элевационный винт, 10 – закрепительный винт, 11 – коробка уровня, 12 – защитный колпачок, 13 – подставка (трегер), 14 – подъемный винт, 15 – пружинящая пластина со втулкой, 16 – винт.

Со стороны окуляра коробка цилиндрического уровня закрывается крышкой 2, под которой находятся четыре юстировочных винта 1 под шпильку. С помощью этих винтов добиваются параллельности оси уровня и визирной оси зрительной трубы.

Нивелир Н-3 (поперечный разрез корпуса зрительной трубы и цилиндрического уровня) 1 – четыре юстировочных винта цилиндрического уровня; 2 – крышка; 3 – сетка нитей; 4 – металлическая пластина; 5 – крепежные винты.

Поле зрения зрительной трубы нивелира Н-3 при положениях пузырька цилиндрического уровня вне нуль-пункта (а, б) и в нуль-пункте (в)

Сформулировать главное условие, которому должны удовлетворять уровненные нивелиры

Главное условие, которому должен удовлетворять нивелир, чтобы ось цилиндрического уровня была параллельна визирной оси зрительной трубы.

Поверки нивелира Н-3

Первая поверка (цилиндрического уровня)

Условие:Ось цилиндрического уровня должна быть перпендикулярна оси вращения нивелира.

Порядок выполнения поверки:Чтобы поверить параллельность осей, выполняют следующие действия: верхнюю часть нивелира поворачивают на 180⁰. Нивелир считается исправленным, если пузырёк остался в центре, не исправленным, если пузырёк сместился.

Юстировка:Ось вращения приводят в отвесное положение ,перемещая пузырек к центру, на первую половину дуги отклонения исправительными винтами уровня, на вторую половину – подъемными винтами.

Вторая поверка (поверка круглого уровня)

Условие:ось круглого (установочного) уровня должна быть параллельна вертикальной оси вращения нивелира.

Порядок выполнения поверки: тремя подъемными винтами или с

помощью рычажков клиновидно-дисковой системы пузырек кругового уровня приводят в нуль-пункт. Визируя поверх трубы, замечают неподвижную точку какого-нибудь предмета, поворачивают верхнюю часть нивелира вокруг оси на 180⁰. Если при этом пузырек останется в центре уровня, то условие соблюдено. При отклонении пузырька более чем на четверть деления производят юстировку.

Юстировка:Действуя юстировочными винтами уровня смещают пузырек в сторону нуль-пункта на половину отклонения. С помощью подъемных винтов пузырек доводят до нуль-пункта и вновь поворачивают трубу на 180

Третья поверка (поверка сетки нитей):

Условие: горизонтальная нить сетки должна быть перпендикулярна к вертикальной оси вращения нивелира (т. е. сетка нитей должна быть установлена без перекоса).

Порядок выполнения поверки:вращением трех подъемных винтов нивелир приводят в рабочее положение. На краю поля зрения трубы замечают какую-либо неподвижную точку. Плавно вращают трубу в горизонтальной плоскости. Если при этом нить сетки не сходит с изображения точки, поверяемое условие соблюдено. Допускается смещение изображения точки с нити сетки не более чем на двойную толщину нити.

Юстировка: со зрительной трубы снимают окуляр, после чего поворот осуществляется за счет эллиптичности отверстий для винтов, крепящих оправку сетки в корпусе трубы.

Четвертая поверка (поверка главного уровня):

Условие: ось цилиндрического уровня чтобы находилась параллельно визирной оси зрительной трубы.

Порядок выполнения поверки:концы лини на местности (А, В) длиной d = 50 – 70м. закрепляют кольями. Нивелированием из середины берут отсчеты по задней и передней рейкам (а₁, в₂). При пузырьке цилиндрического уровня на середине вычисляют превышения h. Затем устанавливают нивелир за пере дней точкой В в 2-3 м. и берут отсчеты (в_2,а₂). После того как взяли отсчеты вычисляют правильный отсчет: а₂^прав. = в_{2 +}h. Исправленный отсчет сравнивают с фактическим отсчетом а₂. Погрешность определяется по формуле: х = а₂ – а₂^прав

^.. погрешность х не должна превышать 4 мл.

Юстировка:Элевационным винтом устанавливают среднюю горизонтальную нить сетки на отсчет а₂^прав.. Ослабить юстировочные винты уровня и, вращая вертикальные винты в противоположные стороны, добиться контакта изображения половинок концов пузырька уровня.

Классификация и устройства нивелиров — КиберПедия

Нивелиры делятся по точности на 3 группы:

–высокоточные – предназначены для нивелирования I–го и II–классов, позволяющие определять превышения со средней квадратичной погрешностью (СКП) не более 0. 5–1 мм на 1 км хода;

–точные – предназначены для нивелирования III и IV классов с СКП не более 5–10 мм на 1 км хода;

–технические – предназначены для инженерно–технических работа, позволяющих определять превышение с СКП не более 10 мм на 1 км хода. Для технических работ допустимое СКП 15–50 мм на 1 км хода.

По конструкции на 3 группы:

–нивелиры с цилиндрическим уровнем;

–нивелиры с компенсатором;

–нивелиры с наклонным лучом визирования.

По способу установки:

1. подъемными винтами;

2. элевационным винтом;

3. автоматически (самоустанавливающиеся)

По взаимному расположению и соединению уровня и зрительной трубы:

1. труба и уровень соединены вместе;

2. труба и уровень отделены друг от друга.

Устройства нивелиров с цилиндрическим уровнем (на примере Н3)

Основными частями является зрительная труба с укрепленными на ней цилиндрическим контактным уровнем и подставка с подъемными винтами и круглым уровнем. Труба закрепляется зажимным винтом, для точного визирования используется наводящий винт. Для точного горизонтирования визирной оси трубы используют элевационный винт.

Основные части уровенного нивелира и их назначение.

Основные части нивелира

_______ Основные части нивелира – это подставка с тремя подъемными винтами, зрительная труба. Труба имеет закрепительный и наводящий винты.

_______ Для приближенной установки оси вращения нивелира в отвесное положение служит круглый уровень.

_______Осью круглого уровня называется прямая, проходящая через нуль-пункт уровня перпендикулярно плоскости, касательной к внутренней поверхности уровня в его нуль-пункте.

_______ Установка трубы для наблюдений выполняется диоптрийным кольцом (по глазу) и кремальерой (по предмету).

_______ В настоящее время применяются нивелиры с самоустанавливающейся линией визирования. В этих нивелирах используются компенсатор.

_______ Сбоку от трубы располагается цилиндрический уровень, помещенный в металлическую коробку.

_______ При помощи оптических линз, расположенных над уровнем, изображение концов пузырька уровня передается в поле зрение окуляра. Совмещение изображений концов пузырька уровня производится с помощью элевационного винта, который выполняет медленные перемещения визирной оси в вертикальной плоскости.

Нивелир с самоустанавливающейся линией визирования.

В настоящее время получили широкое распространение нивелиры с самоустанавливающейся линией визирования. Цилиндрический уровень у нивелиров этого типа отсутствует. В горизонтальное положение приводят не весь корпус зрительной трубы, а только визирную ось. Принцип работы этих нивелиров основан на изломе визирной оси. Визирную ось приводят в горизонтальное положение автоматически с помощью линзовых или призменных оптических компенсаторов. Наибольшее распространение получили нивелиры с призменными компенсаторами Н-ЗК.

У нивелиров с самоустанавливающейся линией визирования (НС4, НСМ2А…):

– ось круглого уровня должна быть параллельна оси вращения нивелира.

– средняя гориз. нить сетки д/б перпендикулярна к оси вращения нивелира,

– линия визирования д/б горизонтальна при наклонах инстр. в заданных пределах.
