Мебельный кондуктор ARVANT 32К-5 для присадки деталей корпусной мебели

Мебельный кондуктор ARVANT 32К-5 предназначен для точной и удобной присадки деталей из ЛДСП под конфирматы в коробах с глубиной до 150 мм.

Идеально подходит для работы на выезде, занимает мало места. Также предназначен для сборки мебельных ящиков.

Он выполнен из прочного, не горючего и влагостойкого пластика, который в 7 раз прочнее текстолита.

Мебельный кондуктор имеет толщину 16 мм, что соответствует толщине деталей из ДСП, также на кондукторе строго по центру, с интервалом 32 мм, от центра к центру запрессованы втулки из закаленной стали с внутренним диаметром 5 мм, которые дают возможность использовать сверла с 5 и 4,8 мм. Мы рекомендуем использовать сверло 4,8 мм, что дает более жесткую конструкцию при сборке, и при этом оставляет возможность в корректировке положения стягиваемых деталей.

Общая рабочая длина составляет 140 мм, что позволяет присаживать детали до 150 мм глубиной.

Данный кондуктор позволяет с высокой точностью производить присадку мебельных щитов, абсолютно ничем не уступая по точности присадочным станкам. Он пригодиться как профессиональным мебельщикам, так и домашним мастерам, облегчая и ускоряя работу.

Купив кондуктор 32К-5 Вы в кратчайшие сроки и с высокой точностью сможет собрать небольшие изделия из ЛДСП, дерева и МДФ.

Как пользоваться мебельным кондуктором 32К-5:

1. Определитесь с типом присадки и количеством необходимых отверстий.

2. Приложите мебельный кондуктор к торцу изделия, совместив его края с краями заготовки.

3. Сверлом 4,8 мм или 5 мм произведите засверливание в торец изделия на необходимую глубину. Если сверло короткое, произведите засверливание, в уже образовавшиеся ответстия, второй раз, убрав кондуктор.

4. Приложите кондуктор в бок изделия, совместив кондуктор и край изделия.

5. Произведите засверливание. Если вы используете многоступенчатый зенкер-сверло — производите засверливание тонкой частью сверла. Затем уберите кондуктор и произведите рассверливание патая для головки конфирмата. Если зенкер-сверла нет, произведите рассверливание сверлом 7мм.

6. Совместив 2 присаженные детали в крутите конфирматы шуруповертом с шестигранной битой.

Характеристики:

Для ЛДСП с толщиной 16 мм

Шаг отверстий по системе 32 мм

Диаметр втулок 5 мм (под сверла 5 и 4,8 мм)

Материал втулок закаленная сталь

Производитель Россия

Фирма производитель ARVANT

Общий размер 140 мм

Важно знать!

При глубине детали до 150 мм необходимо производить присадку на 2 конфирмата или 1 конфирмат и саморез с потайной головкой

Производите присадку изделии с равномерным шагом между отверстий, для распределения нагрузки на все конфирматы равномерно.

Производитель оставляет за собой право изменять внешний вид и конструктивные особенности, для улучшения потребительских свойств, без предварительного уведомления.

Мебельный конфирмат – что это и как применять

Какой конфирмат использовать: виды, свойства и особенности применения

Строительный конфирмат представляет собой довольно популярный элемент для крепления, который применяют в производственном процессе корпусных предметов мебели.

Конфирматы стали очень популярны еще в 1990-х годах и с того времени крайне активно используются мастерами, которые работают при производстве предметов мебели. Также конфирматы отлично подойдут для сборки самодельных предметов мебели.

Правильное наименование такого элемента для крепления (вместе с бытующими среди мастеров-любителей обозначается как «еврошуруп» или «евровинт», он же «еврик») – это «одноэлементная стяжка». Слово, указанное в заголовке, произошло от название торговой марки Соnfirmаt, которое германская компания Наfеlе стала использовать при выпуске таких элементов крепления.

Содержание:

1 Конструкционные особенности и преимущества применения
2 Как использовать конфирмат
- 2. 1 Как выполнить крепление евровинтами
- 2.2 Как просверливать отверстие под конфирмат

Конструкционные особенности и преимущества применения

Конфирматы – это специальные винты, которые оснащены потайной головкой, в которой есть два типа шлицов. За счет наличия таких шлицев еврошурупы можно закручивать и четырехгранной, и шестигранной отверткой. Стержень этого винта оснащен тупым концом, а на рабочую часть нанесена сильно выступающая резьба.

Нижние резьбовые витки предназначены для нарезания резьбы в ранее подготовленном отверстии, а потому они обладают конической формой и оснащены зазубринами. Под головкой евровинты имеют гладкую поверхность, то есть без резьбы. На каждом из конфирматов есть специальное защитное покрытие из латуни, цинка или никеля, а их делают из углеродистой высококачественной стали. Использование данной стали дает возможность придавать евровинтам высокую степень пластичности, за счет чего они гнуться, но при этом не ломаются. Высокая степень пластичности конфирматов будет обеспечивать их простоту извлечения из предметов мебели даже в таком случае, если их установка выполнена неверно.

Применение конфирматов дает возможность соединять элементы из предметов мебели, сделанные не просто из натурального дерева, но еще и из продуктов переработки наподобие ДСП и МДФ. По соотношению наружного резьбового диаметра и винтовой длины изделия для крепления такого вида представлены на нынешнем строительном рынке в таких типичных размерах – 0.5*4, 0.5*5, 0.63*4, 0.64*5, 0.7*4, 0.7*5, 0.7*6 и 0.7*7 см. При этом самыми популярными стали еврошурупы, у которых длина составляет 5 и 7 см, а резьбовой диаметр 0.7 см. Есть разновидности конфирматов, которые выпускают с простой шляпкой. При их использовании нужно дополнительное зенкование отверстия. Некоторые из категорий конфирматов делают с особым зубом, который размещен под шляпкой. Назначение этого зуба заключается в том, чтобы при установке элемента крепления сформировать фаску, в которой будет размещена его шляпка. Если конфирматная шляпка будет находиться на лицевой части мебельного изделия, а еще ее можно замаскировать посредством наклейки или декоративной заглушки, которые сейчас есть в большом количестве в различных строительных магазинах. При выборе таких элементов декора стоит учесть не просто размер шляпки евровинта, но еще и цвет с фактурой конструкционных элементов предметов мебели, которые скреплены посредством него. Диаметр декоративной заглушки для закрепления должен подходить под габариты углубления в шляпке конфирмата.

Как использовать конфирмат

Как выполнить крепление евровинтами

Размеры конфирматов разные, и для их применения требуются определенные рабочие навыки с такими элементами крепления, а еще знание особенностей материала, из которого сделаны соединяемые изделия. Просверливание под конфирмат производится при помощи инструментом, у которого диаметр составляет от 0.45 до 0.5 см.

При этом наилучшим вариантом будет использование сверл, на которых закреплена фреза ступенчатого типа, что позволяет сразу же снимать фаску под размещение винтовой головки. При использовании такого инструмента можно получить отверстие в готовом виде за один подход. В таком случае фреза будет формировать идеальную поверхность под винтовой шляпкой, чего нельзя сказать про сверло, которое в процессе извлечения может оставлять на краях такого отверстия сколы (но их будет закрывать в дальнейшем шляпки конфирмата).

Еврошурупы, если сравнить их с элементами крепления остальных видов, будет обеспечивать более надежное соединение скрепляемых элементов. Это объясняется более широким размещение элементов с резьбой, которые великолепно и крепко врезаются в материал. Конфирматы устанавливают вручную, а еще посредством электрической дрели со специальными насадками или шуруповертом. И все же, люди без опыта работы с такими элементами крепления не должны рисковать, а потому рекомендуем устанавливать их вручную, чтобы при чрезмерном сопротивлении винта была возможность в любой момент достать его из мебельных соединяемых элементов.

Как просверливать отверстие под конфирмат

Конфирмат вкручивают в заранее подготовленное отверстие, а потому вопрос о том, как просверливать это отверстие, довольно актуальный.

Для этого нужны такие материалы и инструменты:
Шило.
Карандаш.
Инструмент для измерения, в роли которого можно применят линейку или строительную рулетку.
Сверла под конфирмат (какие использовать, мы расскажем далее).
Соответствующие по размеру биты.
Электрическая дрель или шуруповерт.

Для того, чтобы облегчить разметку и выдерживать строго перпендикулярное положение сверла, применяют особый шаблон для просверливания отверстий, в которых будет установлен конфирмат.

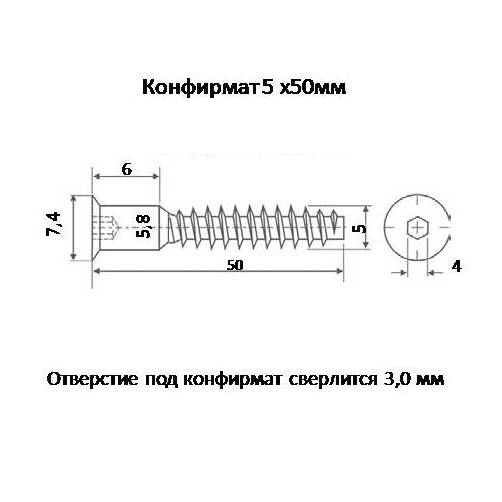

Габариты отверстий под еврошурупы

Для мебельной сборки чаще всего применяют еврошурупы, у которых размеры составляют 0.64*5 см. Для создание отверстий под эти конфирматы наружный резьбовой диаметр должен быть 0.64 см, а поперечное сечение винтового тела должно быть 0.44 см, из-за чего применяют сверло с диаметром 0.45-0.5 см. Просверливание отверстий для вкручивания конфирмата такого вида стоит делать на глубине не меньше 5 см. В случае, когда диаметр отверстия будет больше, чем указанное значение, то евровинт попросту не будет держаться, а если меньше – может порвать элемент мебели, в который вкручивается. Ступенчатые сверла выбирают исходя из размеров той или иной модели евровинта. Сверло, посредством которого проделывают отверстия под конфирмат, должна быть с особой рабочий головкой. С одной стороны, она будет подготавливать расширенное отверстие под винтовую шейку, а со второй производит зенкование места, где будет шляпка. Для размещения крепежа сверло можно применять и простое, но в этом случае стоит произвести подготовку места для шейки крепления и шляпки.

Как разместить места сверления

Теперь, когда вы знаете, какое сверло требуется для конфирмата, поговорим о просверливании. Качество и надежность соединения, производимого посредством конфирматов, во многом зависит от точности разметки отверстий для них.

На элементе, который будет наложен на торец иного элемента конструкции мебели, делает 2 вида разметки:
Глубина просверливания (от 5 до 10 см).
Центр отверстия (если толщина стыкуемого элемента составляет 1.6 см, а еще он должен быть на дистанции 0.8 см от края плиты).

Снизу представлена схема просверливания отверстий для евровинтов. На элементе стыковаия разметку точки сверления производят на торце, размещая строго по центру мебельной плиты. Чтобы произвести разметку мест для сверления очень точно, используйте такой простой прием – в накладываемом элементе после первичной разметки делают отверстие сквозного типа, через которого, прикладывая первый элемент ко второму, отмечают вращающимся сверлом местоположение другого отверстия под еврошуруп.

Как сделать отверстия

Виды конфирматов разные, но создание отверстий под них одинаковое в любом случае. Для максимально качественного создания отверстия стоит сделать все по рекомендациям, приведенным ниже:

До начала сверления элементов стоит подложить под них кусок старого ДСП – это даст возможность избегать образования сколов на выходе получаемого отверстия.
Сформируйте место под шляпку/шейку евровинта и в сделанном отверстии можно заниматься, держа деталь обработки на весу.
При просверливании и в торце, и в пласте детали сверло стоит разместить аккурат перпендикулярно. Это даст возможность получить результат высокого качества и не испортить элемент.

При единовременном просверливании 2 элементов стоит надежно закрепить их в нужном положении, для чего применяют струбцина и иные приспособления для зажима. Это самый быстрый и точный метод изготовления отверстий для конфирматов.
При просверливании отверстий по шканты оснастите применяемый инструмент глубинным ограничителем, что даст возможность не испортить обрабатываемые элементы, просверливая их насквозь.

Готово! Теперь вы знаете, что собой представляет конфирмат и как его правильно использовать.
