Выберите себе отвёртку! Чтобы вам было легче подобрать отвёртку из огромнейшего выбора инструмента, мы подготовили таблицу, в которую поместили самые популярные стандартные отвёртки. По размерам имеющегося крепежа можно выбрать подходящий инструмент и наоборот.
Желаем успехов! Всегда с вами, инженеры технической поддержки Вест-Эл.

Ширина лезвия А, мм Толщина лезвия В, мм Размер винта Максимальный крутящий
момент при затяжке, Н*м



вручную при помощи
инструмента
0. 8 0.16 - - -
1.0 0.18 - - -
1.5 0.25 М1 - -
1.8 0.30 М1.2 - -
2. 0 0.40 М1.6 0.40 0.42
2.5 0.40 М1.8 0.40 0.42
3.0 0.50 М2 7.00 0.80
3.5 0.60 М2.5 1.3 1.4
4. 0 0.80 М3 2.6 2.9
5.5 1.0 М3.5 5.5 6.2
6.5 1.2 М4 9.4 10.5
8.0 1.2 М5 11.5 12.9
10. 0 1.6 М6 25.6 28.7
12.0 2.0 М8 48.0 53.8



PH PZ



Размер PH + PZ Размер винта Максимальный крутящий момент при затяжке, Н*м


вручную при помощи
инструмента
00
Спец.
- -
0 М1.6 – М1.8 1 2
1 М2 – М3 4 5
2 М3.5 – М5 10 14
3 М6
20
42
4 М8 30 60



Размер А, мм Размер винта Максимальный крутящий момент при затяжке вручную, Н*м
0. 7 Спец. 0.08
0.9 Спец.
0.18
1.3 М1.4 0.53
1.5 М1.6-М2 0.82
2.0 М2.5 1.9
2.5 М3 3.8
3.0 М4 6.
6
4.0 М5 16
5.0 М6 30
6.0 М8 52
7.0 М10 78
8.0 М10 120
10.0 М12 220



Ключ N Размер А, мм Размер винта Максимальный крутящий момент при затяжке, Н*м



вручную при помощи инструмента
Т3 1. 17 Спец. - -
Т4 1.28 Спец. - -
Т5 1.42 М1.6 0.43 0.50
Т6 1.70 М2 0.75 0.90
Т7 1. 99 М2.5 1.4 1.70
Т8 2.31 М2.5 2.2 2.60
Т9 2.50 М3 2.8 3.40
Т10 2.74 М3-М3.5 3.7 4.50
Т15 3. 27 М3.5-М4 6.4 7.70
Т20 3.86 М4-М5 10.5 12.70
Т25 4.43 М4.5-М5 15.9 19.00
Т27 4.99 М4.5-М6 22.5 26.90
Т30 5. 52 М6-М7 31.1 37.40
Т40 6.65 М7-М8 54.1 65.10
Т45 7.82 М8-М10 86.2 104.00
Т50 8.83 М10 132 159.00
Т55 11. 22 М12 252 257.00
Т60 13.25 М14 437 446.00

Отвертка. Виды и устройство. Работа и применение. Особенности

Появление отвертки, как строительного инструмента, связано с 16 веком еще в момент появления оружия. До наших времен дошли их плоские разновидности. Сегодня в каждом доме наверняка найдется хотя бы одна отвертка. Все их виды покупать нет необходимости, а чтобы понять, какое именно исполнение отвертки нужно, достаточно ознакомиться с существующими разновидностями и их особенностями.

Без такого инструмента не обойтись при замене выключателя, розетки, а также во время ремонта бытовых устройств. Многие скажут, что вместо отвертки лучше приобрести шуруповерт, однако для выполнения мелкого ремонта шуруповерт обычно не используют, так как проще достать отвертку и затянуть пару саморезов и винтов при замене розетки.

Конструкция отвертки включает в себя три основные части, которые изображены на рисунке:

  • Ручка отвертки должна обеспечивать удобство ее применения, однако существуют и другие функции ручки, связанные с индикацией и эргономичностью. Разные виды инструмента дают возможность выбрать удобное исполнение для работы в разных местах. Например, ручка может быть короткой или длинной, шестигранным, круглым и другим сечением. Материалом рукоятки может быть дерево, пластик или резина, в зависимости от вида и назначения инструмента. Рукоятка также бывает выполнена в виде пистолета, либо Т-образной формы.
  • Стержень дает возможность выбрать отвертку для конкретных условий работы. От длины стержня зависит доступная глубина отверстия, в котором находится винт или саморез. Но в труднодоступных и узких местах слишком длинный стержень не даст возможность корректно работать инструментом, в этом случае длинный стержень можно считать недостатком.
  • Тип шлица (лопатки) наконечника зависит от вида крепежного элемента, который требуется завинтить. Названия крепежных деталей зависят от формы шлица – винт, саморез, шуруп и т.д. Ранее наиболее популярными были отвертки с прямым шлицем в виде лопатки, так как крепежные детали имели соответствующий паз на головке. В настоящее время все чаще применяют другие виды шлицев – крестовые, шестигранные, Torx, звездочка и т.д. Важным фактором является твердость и прочность наконечника, чем выше эти параметры, тем долговечнее будет инструмент. Чтобы при завинчивании крепежной детали шлиц не соскальзывал, на него наносят специальное напыление, позволяющее повысить коэффициент трения.

Принцип действия отвертки основан на ее устройстве.

Порядок работы
  • Вставить шлиц в риски самореза, шурупа или винта.
  • Вкрутить крепежную деталь по часовой стрелке.
  • Выкрутить – против часовой стрелки.
  • На рукоятке могут быть кнопки для включения различных дополнительных функций.
Виды

В торговой сети все чаще появляются новые виды винтов и саморезов, имеющих разные насечки на головке. В зависимости от этого инструмент также совершенствуется, и появляются новые виды. Не стала исключением и отвертка. Сегодня существует большой ассортимент такого инструмента разной конструкции и формы. Многие из них используются применительно к определенным видам работ. Рассмотрим отвертки, которые широко распространены, и приобрели большую популярность в разных видах работ.

По форме шлица наконечника отвертки делятся на:
  • Плоская, имеет маркировку SL. Названия этой отвертки могут различаться: прямошпилевая, плоская, прямошлицевая, прямая. Форма рабочего жала выполнена в виде плоской лопатки и служит для работы с простыми винтовыми соединениями. Это наиболее популярный вид шлица в быту для крепления домашней утвари или электромонтажных работ. Недостатком плоских отверток является невозможность центровки наконечника, который часто выскальзывает из головки винта.

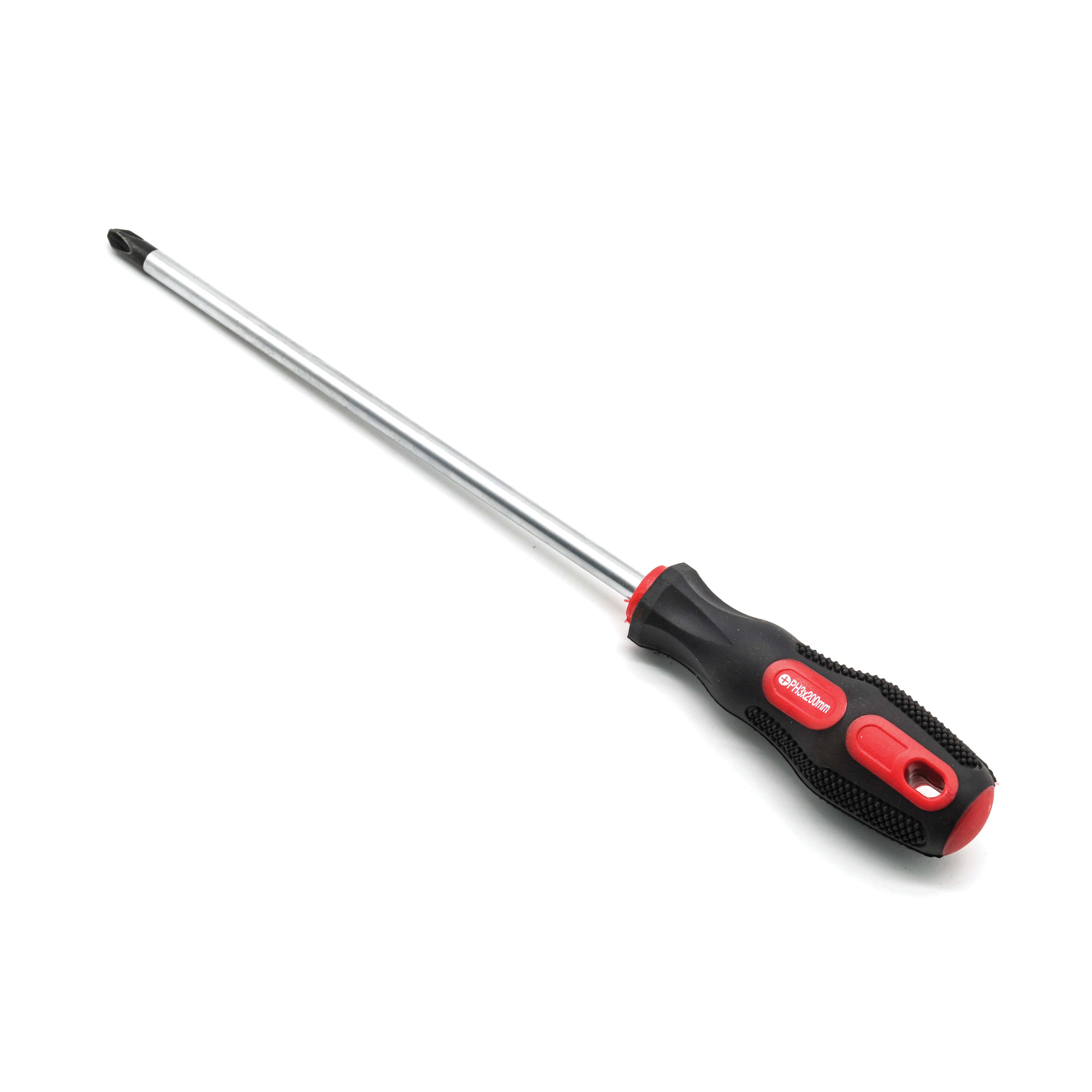

  • Крестовая, маркируется РН. Имеет крестовое конусообразное жало, грани которого входят в шлиц крепежного элемента соответствующей формы. Пазы крестовой формы расположены под углом 90 градусов между собой. Такой инструмент применяют для соединения различных деталей оборудования, автомобилей и т.д. Крепление отличается высокой надежностью. Коническая форма шлица позволяет значительно увеличить опорную поверхность соприкосновения с головкой крепежной детали, что является преимуществом по сравнению с обычной плоской отверткой. Воздействие на головку винта происходит по четырем краям. Недостатком является большая вероятность повреждения шлицов винта, из-за воздействия на него в узкой области.

  • Крестообразная с направляющими, маркируется PZ. Этот профиль шлица выполнен в виде двух крестов, которые смещены друг относительно друга на 45 градусов, для более плотного вхождения в головку крепежной детали. Такая форма позволяет создать дополнительные опорные грани. Дополнительный крест по размеру меньше основного креста, а также имеет меньшую глубину, что обеспечивает устойчивость и стабильность инструмента в работе. Крестообразные отвертки с дополнительными насечками используются при сборке мебели и других ответственных работах. Недостаток этого профиля шлица аналогичен обычному крестовому профилю.

  • Шестигранная (маркировка – НЕХ). Этот вид инструмента имеет шестигранную форму поверхности наконечника, которая позволяет прикладывать значительно большее усилие вращения на крепежные детали, по сравнению с крестообразными наконечниками. Такие отвертки чаще всего применяют для электромонтажных работ.
    Существует три вида шестигранных отверток, отличающихся формой наконечника:

    — с внутренним шестигранным выступом, служащим для фиксации шурупов с соответствующей головкой. Недостаток – головка шурупа быстро приходит в негодность из-за высокой деформации;
    — с внешним шестигранным выступом по ободу, используется для крепления винтов с неутопленными головками, иногда применяется вместо гаечного ключа;
    — виброусточивые, с отверстием в наконечнике. Это отверстие совпадает с соответствующим выступом на головке крепежной детали, что придает устойчивость отвертки при работе в условиях повышенной вибрации.

  • Звездообразная (маркировка – TORX). Имеет форму наконечника в виде шестиконечной звезды, используется для ремонта разнообразных видов устройств. В последнее время такая форма крепежных элементов набирает все больше популярности. Преимуществами такого вида наконечников являются:
    — возможность приложения высокого крутящего момента, по сравнению с другими видами;
    — нет выскальзывания наконечника с головки винта, в отличие от классических плоских отверток;
    — нет повреждений шлица головки винта;
    — повышенный срок эксплуатации инструмента из-за небольших радиальных усилий, что достигается особой геометрической формой шлицевых лепестков. Существуют разные исполнения звездообразных наконечников: «Torx плюс» и «Torx», которые служат для разных крепежных элементов. Внешне их форма похожа, но отличие состоит в форме лепестков звезды – у «Torx плюс» они сплющены, а у обычного Torx – закругленные. Имеется также и виброзащищенные исполнения звездообразных наконечников отверток, в центре которых имеется отверстие для совмещения его с аналогичным по форме штырем винта. Это позволяет работать в условиях высокой вибрации.

  • Квадратная. Сечение шлица наконечника выполнено в виде квадрата, имеет четыре поверхности, которые находятся между собой под углом 90 градусов. Опорная поверхность, через которую передается усилие, небольшая, поэтому такой инструмент не подходит для передачи большого момента вращения. В нашей стране такие отвертки не нашли широкого применения, однако в Америке они имеют большую популярность. Такая форма шлица ранее была распространена на винтах крепления в старинных автомобилей.

Существуют также виды отверток, которые различаются своим назначением для определенных условий работы. Они снабжены специальными приспособлениями.

Отвертка с гибким валом

В тесных условиях работы это приспособление очень удобно. Его используют в работах по сборке мебели и в других труднодоступных местах.

Универсальная отвертка

Этот инструмент дает возможность устанавливать на стержень разные наконечники, которые могут храниться как внутри рукоятки, так и в отдельном футляре, в зависимости от исполнения и завода изготовителя.

Диэлектрическая отвертка

Такая отвертка применяется при электромонтажных работах на электрооборудовании, находящемся под опасным для человека напряжением. Рукоятка и стержень такого инструмента покрыты специальным изоляционным материалом, рассчитанным на определенную допустимую величину напряжения. Чаще всего это значение указывается на рукоятке.

Отвертка с храповым механизмом

С помощью такого храпового устройства стержень инструмента может вращаться только в одну сторону. Это позволяет выкручивать винт без извлечения инструмента из его головки. С помощью специального рычага можно изменить направление вращения.

Аккумуляторные

Такая электрическая отвертка по своему устройству аналогична шуруповерту. Но имеются свои отличия:
  • Масса.
  • Устройство.
  • Мощность.

Значительно меньшая мощность этого инструмента вполне оправдана, так как она не служит для сверления отверстия, и крепления мощных шурупов и винтов в особо прочные материалы, например, в дуб. Это дает возможность использовать компактный аккумулятор и небольшой электрический моторчик. Поэтому габариты и масса инструмента невелики.

Электрическая отвертка в комплекте также может иметь несколько различных наконечников для установки их в патрон.

Маркировка

Чтобы определить назначение и вид отверток, следует уметь разбираться в их маркировке. В таблице изображены наиболее распространенные формы шлицев наконечников и их обозначения. Крестообразные отвертки с разными крестами имеют свою таблицу соответствия, в которой обозначены размеры крепежа и инструменты, к которым их можно применять.

В следующей таблице обозначены зависимости диаметра стержней и их длины от номера инструмента.

Имеется и другая зависимость – диаметра внешней резьбы винтов от номера инструмента:

Также можно заметить, что некоторые виды отверток содержат в обозначении как буквы, так и цифры. Например, РН 4 х 120, где РН – обозначает прямую отвертку, 4 – номер инструмента, означающий диаметр винта, 120 – длина стержня. Маркировка может включать в себя данные о материале рабочей части инструмента.
