LED-ленты украшают витрины многих магазинов, ресторанов и баров. Диоды переливаются разноцветными огнями, подсвечивают рекламные билборды. Светящиеся лампы используют также для декорирования спален, кухонь, детских комнат. При необходимости осветить и украсить помещение большой площади понадобится соединить несколько диодных полос, так как стандартной их длины часто бывает недостаточно.

Содержание

Для чего необходимо соединять светодиодные ленты
Способы соединения
Инструкция по соединению пайкой
Соединение без проводов
Соединение с проводами
Соединение пластиковыми коннекторами
Виды соединительных коннекторов
Установка диодной ленты в быстрый проводной коннектор
Советы по использованию и монтажу ленты
Плюсы и минусы различных соединений

Для чего необходимо соединять светодиодные ленты

Если длины бухты недостаточно, приходится соединять лед-ленты между собой

Основа LED-ленты — гибкая полоса с расположенными на ней световыми диодами, соединенными между собой цепью, которая идет по электрическим дорожкам. Каждая лента оснащена разметкой для разрезов, а также небольшими по размеру спайками, позволяющими присоединять провода. Обратная сторона конструкции — липкая полоса, позволяющая фиксировать устройство на любой поверхности.

LED-полосы обычно продаются в катушке по 5 метров, этого бывает недостаточно для декорирования большого помещения. Поэтому их удлиняют до нужного размера, а потом вывешивают на потолки, арки, витрины и аквариумы.

Способы соединения

Соединить ленту можно двумя способами: при помощи пайки или съемного коннектора. Каждый метод имеет свои особенности:

Пайка — бюджетное и надежное скрепление. Его осуществляют путем обнажения двух контактов, к которым впоследствии припаивают провода. После этого соединяют края конструкции.
Коннекторное скрепление происходит за счет пластиковых зажимов. Коннекторы чаще всего применяют, когда необходимо соединить LED-ленту в неудобных положениях, а спаять контакты невозможно. Этот способ прост и удобен, но чреват окислением контактов.

Пайка считается более сложным методом соединения диодной ленты, однако рекомендуется делать выбор именно в ее пользу.

Инструкция по соединению пайкой

Пайка без проводов

Активно использую несколько способов, помогающих нарастить светодиодную конструкцию.

Соединение без проводов

Чтобы соединить между собой светодиодную ленту, нужно воспользоваться инструкцией:

Включить паяльник и прогреть его до температуры 350 градусов. Рекомендуется следить за показателем и не допускать его повышения. Это может навредить светодиодной конструкции. Перед работой инструмент рекомендовано очистить от загрязнений и протереть влажной губкой.
Поместить ленту на ровную поверхность так, чтобы в процессе она не сдвигалась с места.
Если имеется силиконовое покрытие на проводе, его потребуется снять.
Залудить контакты на двух соединяемых частях, покрыть их небольшим слоем припоя.
Положить одну ленту внахлест на другую, запаять места скрепления.
Оставить конструкцию на некоторое время, чтобы она просушилась.

Если после включения в сеть диоды начали искриться, это говорит о неправильном дуговом скрещении, разрыве или потере контакта.

Соединение с проводами

Пайка с проводами

Еще один способ соединить светодиодную ленту:

Аккуратно перерезать полосы по вышеописанной схеме.
Подготовить провод толщиной до 0,8 мм и снять с него оболочку из силикона.
Залудить концы.
Кончики согнуть под прямым углом и припаять их к парным контактам.
Повторить действия с другим концом провода.
Надеть термоусадочную трубку, чтобы защитить места пайки.

Паять LED-конструкцию самостоятельно сложно. Поэтому лучше обратиться за помощью к специалисту.

Соединение пластиковыми коннекторами

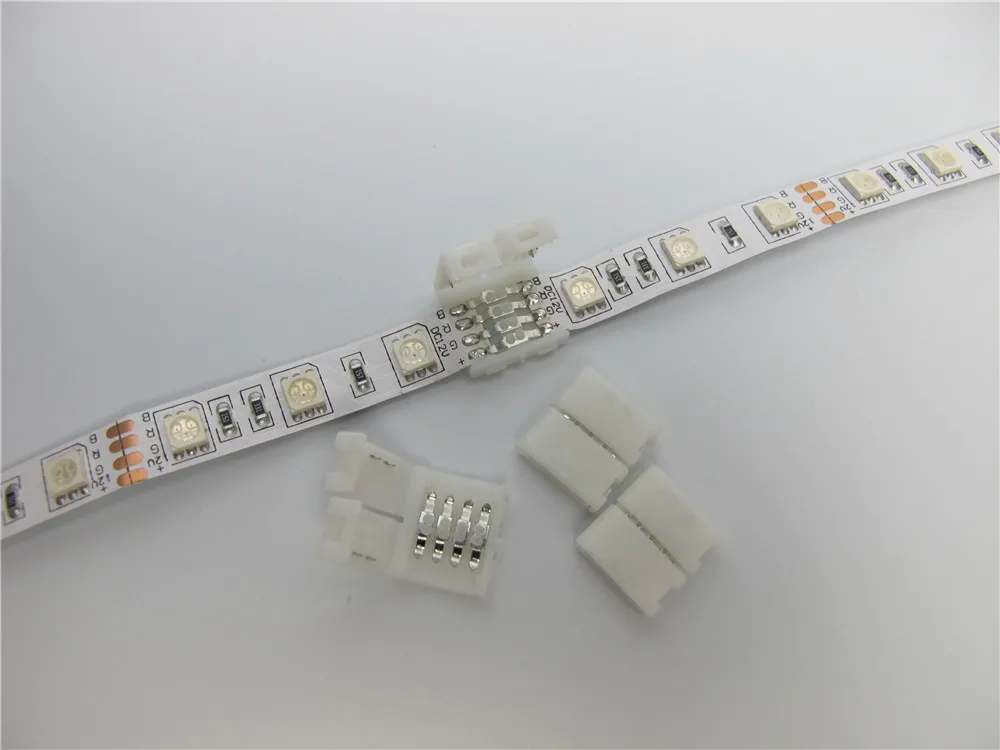

Прямой коннектор для светодиодной ленты

Коннекторы используют в тех случаях, когда спаять контакты не получается. Этот метод соединения считается самым простым.

Подготовить острые ножницы и обрезать ими ленту. Перед этим следует замерить расстояние, чтобы на каждом отрезке было кратное количество светодиодов.
Оставить расстояние между диодами таким образом, чтобы с каждой стороны образовались монтажные площадки одинакового размера.
Открыть крышечку и вставить в конструкцию одну часть ленты, защелкнуть коннектор.
Повторить действия с другим отрезком.

Конструкцию можно подсоединить к сети питания. При успешной работе можно вывешивать диодную конструкцию для подсветки помещения.

Виды соединительных коннекторов

Пластмассовые коннекторы бывают нескольких видов:

Без изгиба. Используются для быстрого удлинения светящейся ленты. Места соединения при этом выглядят почти незаметными.
С изгибом. Устройство оснащено 2 элементами с торчащими проводами, которые помогают соединять концы ленты в разных направлениях и формах.

Встречаются также угловые коннекторы. Их применяют только при необходимости соединить конструкцию под прямым углом.

Разновидности коннекторов по геометрии соединения

Коннекторы имеют разную конфигурацию. Она зависит от геометрии соединения:

прямая – скрещение на прямых участках;
г-образная – соединение конструкции под прямым углом;
т-образная;
крестообразная.

Изобилие монтажных возможностей позволяет создавать из светящихся лент самые разные и необычные фигуры.

Количество контактов зависит от типа светодиодной ленты, варьируется от 2 до 6. Для монохромных конструкций лучше использовать коннекторы с 2 контактами. Трехцветные полосы RGB соединяют четырехконтактной деталью. Для совмещения ленты RGBWW берут коннекторы с 6 контактами.

В домашних условиях сделать монтажные детали достаточно сложно. Нужно приобрести винтовые клеммники, очистить их от винтовой изоляции острым кухонным ножом. Далее необходимо убрать защитный лак с диодной полосы и разрезать ее при помощи ножниц. Полоски поместить в отверстия клеммников, обжать винты. Проделать те же действия с питающими проводами. На те места, где лента соединилась, нужно надеть термоусадочную трубку, поджечь их зажигалкой, пока не произойдет надежный обжим.

Установка диодной ленты в быстрый проводной коннектор

Для процедуры необходимо:

Взять две LED-полосы, которые следует соединить.
Проводной коннектор перевернуть так, чтобы белая полоса находилась вверху.
Потянуть за концы пластиковой защелки.
Вставить в ленту соединитель, вернуть защелку в первоначальное положение.

Следует проверить надежность фиксации и подключить диодную полосу к сети питания. Если конструкция искрится, это может говорить о проблемах в работе проводки.

Советы по использованию и монтажу ленты

В процессе эксплуатирования нужно опираться на следующие советы и подсказки:

LED-лента считается не самым надежным устройством. Поэтому спайку или коннекторное соединение необходимо проводить качественно. Удлинять конструкцию следует так, чтобы потом можно было разобрать ее в случае поломки.
Для надежности лучше клеить полосы на двусторонний скотч.
При размещении диодов для подсветки потолков их скрывают за багетом или плинтусом. Это необходимо для равномерного освещения.

Блок питания ленты во многих случаях оснащен вентиляторами, которые доставляют шум. Устройство рекомендовано выносить в помещения, откуда неприятные звуки будут неслышны.

Плюсы и минусы различных соединений

Соединение пайкой надежнее, коннекторами — проще

К плюсам коннекторного соединения относят:

легкий монтаж;
различные вариации соединений;
маленькая стоимость деталей.

Из минусов — быстрое окисление контактов, неустойчивость к влажности. Лучше ориентироваться на водонепроницаемые разъемы, чтобы не навредить конструкции.

Преимущества соединения пайкой:

прочность монтажа;
доступность;
хорошее качество;
отсутствие окислительных процессов.

Из недостатков — сложность работы. Человеку без должной подготовки удлинить ленту будет проблематично.

Как соединить LED ленту – паять или соединить коннекторами?

Как Вы можете понять, существует не так много способов соединять куски и отрезки светодиодных лент. А вернее их всего два). Соединение светодиодной ленты пайкой и соединение LED ленты при помощи коннекторов. Оба способа имеют на существование. Конечно, соединение коннекторами быстрее. Но пайкой — практичнее. Это я забегаю вперед и если не забуду, то обязательо упомяну о плюсах и минусах соединения светодиодных лент коннекторами и «паяльником».

В условиях развращенной человеческой фантазии нам часто приходят в голову неимоверные дизайнерские задумки, которые приходится претворять в жизнь. Эксперименты с лентами — не исключение. В какие только уголки и отверстия, ниши и подвалы нам не приходится их устанавливать)). Под разными углами, неимоверными наклонами, скрутками, свертываниями и т.д. и т.п.

В некоторых случаях помогает соединение коннекторами, а где-то просто не обйтись без соединения при помощи паяльника. Я, положа руку на сердце, не очень люблю (если не сказать больше) паять светодиодные ленты. Просто ненавижу… Но случаются моменты, когда без этого типа соединения не обойтись…

Соединение светодиодных лент коннекторами

Практически в любом магазине, торгующим светодиодной продукцией на прилавках можно найти огромное количество разнообразных соединителей, коннекторов. Используя их, мы можем соединять не только отрезки, но и легко можем создавать соединения под прямым углом, Т-образные соединения и другие оригинальные решения.

Цены на коннекторы для светодиодных лент очень доступные, независимо от того к какой группе их относят — соединтельным или соединительно-запитывающим.

Основное предназначение коннекторов — соединение двух и более отрезков ленты между собой и подключение к блоку питания. К плюсам стоит отнести быстрота и простота монтажа. К минусам — подверженность контактов к окислению во влажной среде.

Подразделяются коннекторы, как мы уже выяснили по типу соединения и по ширине соединяемой ленты. Наиболее распространенные по ширине 8 и 10 мм, они подходят для соединения однорядных светодиодных лент как монохромного, так и RGB свечения. Для двух и трех рядных необходимо использовать соответствующие по ширине коннекторы.

Ниже Вы можете посмотреть наиболее распространенные соединители.

Наиболее популярные виды коннекторов

1 из 4

Как соединить одноцветную LED ленту коннекторами к блоку питания

Для работы нам понадобится:

светодиодная лента
ножницы
соединитель (коннектор) концевой

При помощи такого коннектора мы с легкостью соединим один конец светодиодной ленты с блоком питания.

Лента режется только отрезками, кратными тр светодиодам. Места отреза легко увидеть по линиям, нанесенным на лицевой стороне ленты. Помните, что такая специфика распределения диодов на ленте не позволит Вам точно отрезать необходимый размер «тютелька-в-тютельку» и всегда будет либо больше размер, либо меньше.

Ножницами отрезаем так, чтобы медные пятаки по линии отреза оставались по обестороны отрезков ленты. На фотографии пятаки можно увидеть в виде мелких круглых медных площадок.

Берем коннектор для быстрого монтажа ленты. Расположите его так, как видите на фото. Белой, широкой полосой вверх. Далее без особых усилий тяните за концы второй пластиковой защелки. Производя эти операции никогда не держитесь за проводники, иначе потом прийдется работать паяльником.

Вставляя LED ленту в соединитель проверяйте полярность. Не всегда цвет проводов может совпадать «+» и «-«. Особенно это касается тех, кто приобретает дешевые китайские коннекторы. Успокою всех. Ничего плохого в китайских коннекторах нет. 99 процентов приходят в Россию имено оттуда. Просто кто-то покупает их в российских магазинах, а кто-то делает умнее и приобретает на китайских площадках.

После того, как лента будет вставлена в коннектор, необходимо вернуть защелку на место. И не прилагая серьезных усилий проверить надежность крепления. Если все в порядке — подсоединяйте провода к блоку питания и проверяйте работоспособность ленты.

Видеоматериал на тему «как соединить светодиодную ленту» коннекторами без паки

Как соединить водонепроницаемую светодиодную ленту при помощи пайки

Рассмотрим еще один вариант соединения светодиодных лент при помоши пайки проводов.

Прежде чем пытаться припаять провод к светодиодной полосе, необходимо подобрать правильные инструменты. Мы рекомендуем использовать любой 30Вт—60Вт паяльник, с регулировкой температуры 500°-600°С. Более сильный нагрев нежелателен, т.к. может привести к перегреву компонентов и отслоению медной подложки платы. Используйте жидкую канифоль в шприцах, чтобы излишки не попадали на другиекомпоненты. Жало паяльника по возможности должно быть тонкое.

Для заделки обработанного конца ленты заранее побеспокойтесь о водонепроницаемых вспомогательных «инструментах». Клее, герметике, специальных заглушках и термоусадочной ленте.

Берем светодиодную ленту и как в предыдущем tutorial разрезаем ленту на необходимые нам отрезки. Водонепроницаемую ленту достаточно тяжело разрезать, т.к. линия отреза на лицевойчасти ленты может искажаться, преломляться под действие плотного силикона или пластика. Будьте аккуратны. Резать необходимо четко между соединительными пятаками. Обязательно используйте острый инструмент. Следите за тем, чтобы не повредить плату ленты и не замять токопроводящие дорожки.
Теперь самый ответственый момент. Берем канцелярский нож и начинаем аккуратно снимать слой водонепроницаемого покрыти ровно за пятками, куда будем припаивать провода. Срезать покрытие нужно очень осторожно. Одно сильное нажатие приведет к тому, что будет испорчена гибкая плата и прийдется снова начинать отрезать ленту и снимать покрытие. С нижней стороны снимать водонепроницаемый слой не имеет смысла. Оставляйте его как есть. Только верхний.

Далее работаем по обычной схеме) Очищаем жало паяльника от окислов, предварительно его прогрев. Далее берем провод и лудим его.

Надеваем заглушку на провода. Провода припаиваем к светодиодной ленте. Заглушку изнутри промазываем клеем и садим на ленту таким образом, чтобы между концом заглушки и концом ленты была полость. Полость заполняем герметиком. Даем ему засохнуть. И надеваем на всю нашу конструкцию термоусадочную трубку по размеру. И проходимя горячим феном по ней. Остается только соединить светодиодную ленту с блоком питания.

Видео на тему соединения лент при помощи пайки

Соединяем светодиодную ленту между собой

Я рассмотрел основные аспекты соединения светодиодных лент при помощи паяльника и специальных соединителей. Если необходимо соединять ленты не с источниками питания, а смежду собой, то тут все делается аналогичным образом. Паять и резать ленту аналогично примеру на водонепроницаемой ленте. А если «возиться» с коннекторами, то стоит приобрести коннектор с двумя соединителями по концам необходимой длины и действовать согласно инструкции, описанной выше. Ничего сложного тут нет)

Плюсы и минусы, достоинства и недостатки соединений LED лент коннекторами и пайкой

В начале статьи мною было проронено, что опишу недостатки и плюсы обоих видов соединения светодиодных лент. Сказано-сделано…

Коннекторы — легко монтируются, имеют разнообразные типы. При помощи них можно соединить ленты в разнообразные формы. Это главные плюсы.

К минусам соединителей отнесу — большая «боязнь» влажных помещений. Очень быстро окисляются контакты. Лента начинает моргать. Еще одним негативным свойством назову — некачественные соединители. «Откровенно» плохие коннекторы попросту не создают необходимый контакт с лентой это не позволяет даже включить ленту. Она попросту не будет светиться…

Забыл к плюсам отнести и тот факт, что большинство коннекторов не нждаются в дополнительной изоляции. Работают по принципу — «поставил-и-работает».

При соединении светодиодной ленты пайкой отрицательных моментов все-таки больше, чем положительных. Случаются моменты, когда необходимо размещать ленты на вертикальных круглых поверхностях, овальных поверхностях и т.п. Коннекторы в этом случае практически не справляются… Они топорщатся и выпадает один или несколько светодиодов из общей картины. В этом случае выручет именно пайка. Т.е. плюс пайки в том, что ее можно использовать при дизайне лентами абсолютно любой поверхности. Минус пайки в том, что нельзя передерживать жало на ленте при пайке. Особенно от этого страдают новички. При пайке необходимо хорошо подготавливать поверхность. И конечно, после проведенного соединения пайкой необходимо дополнительно изолировать места соединений. На все эти операции необходимо время, а его как всегда, у нас не хватает…

Когда (и когда нет) использовать ленточные соединители без пайки
«Хороши ли эти ленточные соединители без пайки?» Нам часто задают этот вопрос, и, как любит говорить наш главный операционный директор Джейсон: «Ну, это зависит от обстоятельств». В блоге на этой неделе мы рассмотрим наши соединители типа «полоса к полосе», объясним, почему они работают, и дадим некоторые рекомендации о том, когда вы можете или не захотите их использовать, и каковы альтернативы.
Как работают соединители «полоса к полосе»
Чтобы электричество текло, он должен иметь непрерывный путь от одного проводящего материала к другому. Если два проводника (например, провода или светодиодные ленты) не соприкасаются, электричество не будет течь; если они соединены проводящим материалом или соприкасаются напрямую, цепь замкнута и потечет ток.
Материал, из которого изготовлена светодиодная лента, называется PCB или печатной платой. Традиционно единственным способом электрического соединения с печатной платой является пайка. Пайка не особенно сложна, как только вы освоите ее, но она может занять много времени и требует специальных инструментов и материалов (как минимум паяльник и припой). Однако в обмен на эти усилия вы получите прочное и постоянное электрическое соединение.
Ленточные соединители без пайки предназначены для беспаечного соединения светодиодных лент. Они работают, вставляя полосу в разъемы ниже. Контактные площадки на полосе скользят под контактными штырями на разъеме, замыкая электрическую цепь. В закрытом состоянии застежка разъема удерживает полоску на месте.
Разъемы работают? Это сложный вопрос. В зависимости от вашего приложения наши соединители работают «большую часть времени», «некоторое время» или «никогда». В следующем разделе мы выясним, что из вышеперечисленного относится к вашему приложению.
Когда не следует использовать соединители полоска-полоска
Ленточные соединители без пайки НЕ создают постоянного электрического соединения с полоской света. В то время как зубцы на застежке хорошо справляются со своей работой, удерживая полоску на месте, движение все еще возможно — и если его много, контактные площадки могут отойти от контактных штырей и потерять соединение.
Эти соединения также подвержены воздействию элементов, поэтому, если ваша полоса и разъемы установлены снаружи, в них может проникнуть влага или дождь, что приведет к коррозии, короткому замыканию или иному выходу из строя контактов.
Ниже Уэйн и Калеб объясняют некоторые распространенные проблемы с разъемами и способы их решения:

С учетом вышеизложенного, вот когда НЕЛЬЗЯ использовать разъемы типа «полоса к полосе».

– Когда ваши светодиодные ленты могут подвергаться перемещению – например, при установке на автомобили, лодки или другие транспортные средства; или в установках, которые могут быть установлены или настроены несколько раз, таких как переносные стеллажи или витрины
– Когда необходимо выполнить большое количество соединений – особенно в установках, требующих много соединений вплотную друг к другу, где один сбой может привести к потере больших участков света
– При установке снаружи или в любом месте, подверженном воздействию элементов – там, где вода или влага могут повлиять на работу разъемов
– При установке в труднодоступных местах – когда дополнительный размер разъема затруднит или сделает невозможной установку светодиодной ленты
– Когда ваши соединители абсолютно НЕ ДОЛЖНЫ выходить из строя – например, в соединителях, установленных в труднодоступных местах, в продуктах или установках, которые вы доставляете или отправляете клиенту, или даже в домах, над которыми вы работаете.
не нужно возвращаться к
Какие есть другие варианты?

Во-первых, оцените свою установку, чтобы определить, нужно ли вам выполнять подключения, и выясните, как минимизировать количество необходимых подключений. Если вам все же необходимо выполнить соединения, всегда старайтесь делать их параллельно (подключая каждую область обратно к источнику питания), а не последовательно (подключая каждую область спина к спине). Параллельное подключение означает, что в случае сбоя одного соединения остальные продолжают гореть.

Второй – пропаяйте соединения. Если это абсолютно необходимо, ничто не заменит паяные соединения. Если вы профессионал в области светодиодного освещения или стремитесь им стать, то ничто не заменит постоянное соединение пайкой.

Наконечники для пайки

Вкратце, вот основы успешной пайки провода к светодиодной ленте.

– Сделайте аккуратные надрезы как на светодиодной ленте, так и на проводе
– Плавно зачистите провод, не оставляя ненужных кусков провода
– Предварительно залудите провод и светодиодную ленту перед соединением
– Избегайте попадания припоя между контактами и возникновения короткого замыкания
– Всегда заканчивайте соединение термоусадочной трубкой, особенно если вы устанавливаете на открытом воздухе

– Если у вас возникли проблемы с пайкой непосредственно на провод, вы всегда можете использовать наши разъемы и припаять контактный штырь к площадке. Это дает вам лучшее из обоих миров – постоянное соединение пайки с простотой использования разъема.

Позвольте нашему другу Эллиоту пояснить ниже:
