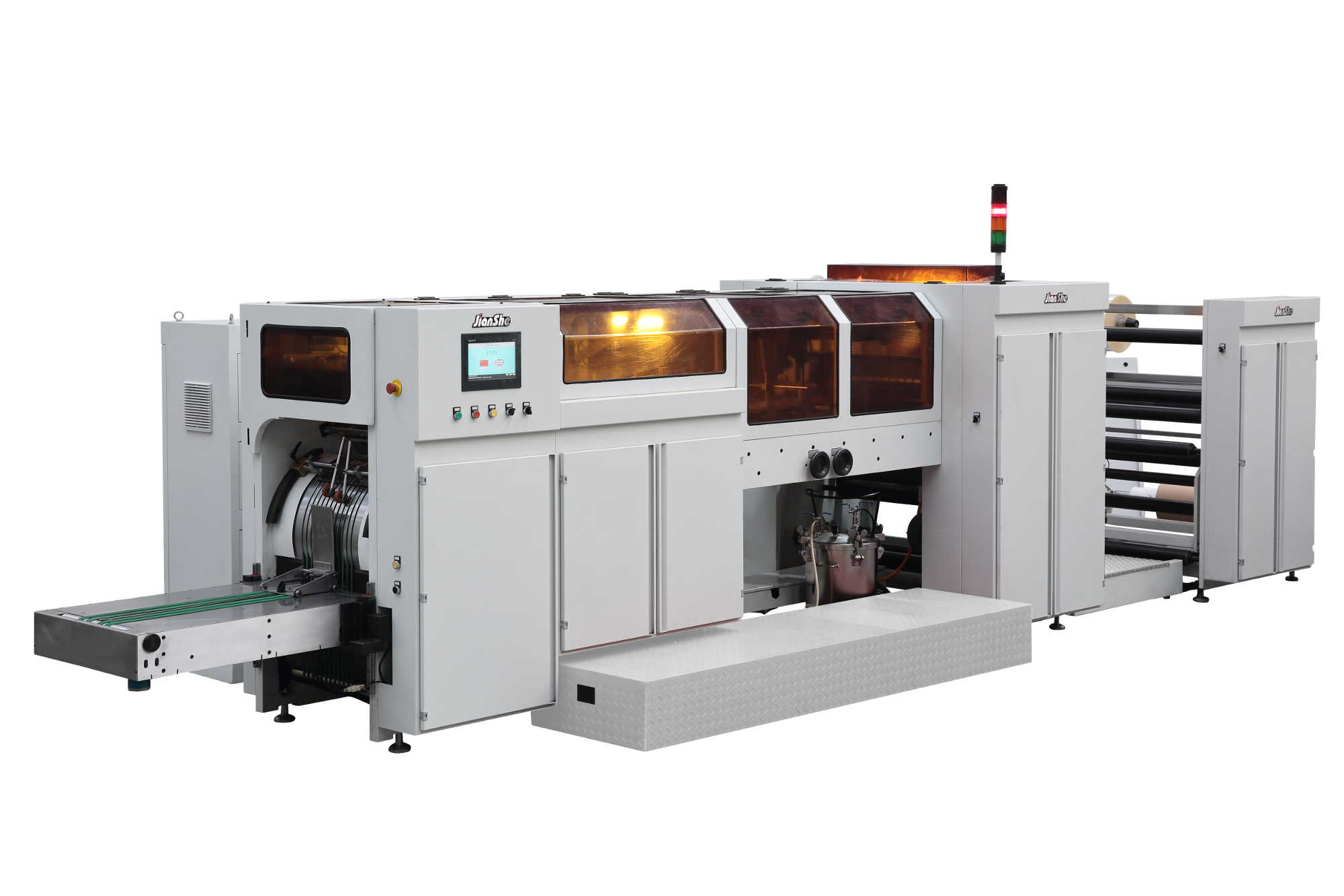

Пакетоделательная машина для производства бумажных пакетов: Продажа б/у оборудования для производства бумажных пакетов

Оборудование для производства бумажных мешков

Машина для нанесения четырехцветной печати

(можно наносить от 1 до 4 цветов)

Схема технологического процесса:

Описание машины:

Структура машины: монолитная конструкция. Базовыми элементами являются гибкая фоточувствительная смоляная пластина, резиновая пластина. Нанесение краски производится с помощью анилоксового ролика. Для печати используются жидкие чернила.

Машина принимает управление соединения, состоит из блока для положения сырья, блока для управления напряжением, блока для тяги и подачи сырья, блока для печати, блок адля сушки и т.д.

Блок для положения сырья с системой автоматической коррекции, устройство автоматически исправляет отклонения бумаги.

Система PLC.

Использование: мешки, мешки с цементом , мешки для еды и другие отрасли промышленности .

Основные параметры:

Модель: FD1250

Эффективная печатная ширина: 1160 мм

Мак. ширина сырья: 1250 мм

Стандарт бумаги: 70 шм²-140 гм²

Мак.печатная скорость: 10 м/мин-80 м/мин

Мак.диаметр расмотки: Φ1200 мм

Печатная длина: 260-1370 мм

Точность: ±0.3 мм

Мощность нагревания сушки: 35.2 кВт

Общая мощность машины: 43 кВт

Вес машины: 5500 кг

Габ. размеры: 7650×2200×2300 (мм)

Состав электроэлементв ооборудования:

Номер	Наименование элементов	Модель элементов	Кол-во
1	Электромагнитная муфта	DLYO-25A	3
2	Преобразователь частоты（TAIDA）	VFD037M43A	1
3	Основный электродвигатель	Редуктор 3 кВт	2
4	Двигатель нанесния краски	5IK90GU-CF/5GU-50KB-N	4
5	Вентилятор	65 Вт 380 В	12
6	Пневматическая гидравличекая машина для коррекции	P05-E1-A	1
7	Цилиндр	SC 50*500	2
8	Цилиндр	SDA 63*20	8
9	Линейный фиксатор	CWY-70F	1
10	Коробка кнопок	2,3,4 отверстия	6
11	Выключатель утечки	4P-60A	1
12	Терминал	40A	4
13	Выключатель электропитания	S-100-24	1
14	Электромагнитный клапан	4V210-08   220 В	4
15	Стык электромагнитного клапана	SPC 8-02	12
16	Водяной маслянный фильтр	3 комплекта  398 G 1/2〃	1
17	Кнопка поворота		12
18	Выключатель кнопки поворота	2 передачи	10
19	Глушитель	-01	4
20	Прибор для управления температурой	0-600°	4
21	Трубы для нагревания		12
22	Контактор переменого тока	CJX2-0910    220 В перем. тока	4

Блок для положения сырья:

(1) Длина ролика: 1436 мм;

(2) Диаметр сердцевины ролика Φ74 мм;

Блок для тяги:

(1) Состав: резиновый ролик,хромированный ролик;

(2) Печатные элементы 4 компл.

Блок для печати:



(1) печатный ролик, ролик вращения, ролик краски, анилоксовый ролик.

(2) ролик вращения: 436.5mm;

(3) смоляное клише, резиновое клише;

(4) спасоб привода: синхронный привод;

(5) цветная печать: электромагнитная муфта вращение 360 градусов, точность: ±0.3 мм, мин. печатный шрифт: 3 мм;

(6) ручное регулирование

(7) регулирование подъема и опускания: автоматически.

Блок для нагревания и сушки

(1) способ нагревания: вентилятор

(2) зона нагревания: трубка для нагревания 16 шт.;

(3) мощность нагревания: 35.2 кВт;

(4) дополнительная длина: 1 м;

(5) вентилятор: 12 шт.;

Блок электродвигателя:

(1) главный электродвигатель: 3 кВт;

(2) двигатель краски: 90 Вт * 4 шт. , соотношение скорости 1:50;

(3) преобразование частот

Состав печатной машины:

(1) четырехцветная флексографическая печатная машина: печатный ролик 4 шт., ролик клише 4 шт., кросочный ролик 4 шт., анилоксовый ролик 4 шт., алюминиевый приводный ролик 15 шт.;

(2) печатная машина: листовой металл

(3) автоматическая коррекция, автоматическая подача сырья, автоматическое натяжение

(4) синхронный контроль скорости

Примерные фото:

Примечание: оборудование может делаться по конкретным потребностям каждого заказчика.

Пакетоделательная машина для многослойных бумажных мешков

Линия является передовым оборудованием для выполнения технологического процесса, включающего погрузку материала, нанесение печати, сушку краски, сворачивание, проклеивание краев, обрезание, подсчет и выдачу пакетов. Автоматически выполняется производство от сырья до готовой продукции. На оборудовании получаются пакеты высокого качества с хорошим внешним видом.

Точность отрезания до 1 мм.

Основные параметры:

1) Конструкция пакета: многослойный пакет 1-4 слоя

2) Тип пакета: пакет с подогнутыми краями (по желанию заказчика), пакет без подогнутых краев, пакет с прямым отверстием

3) Размеры пакетов:

Ширина: 350～600 мм (регулируется на сенсорном экране, серво задача длины, отрезание цветных пакетов может выполняться с улавливанием цветовой отметки)

Длина пакета: 500～1200 мм (не требуется замены зубчатых колес отрезания, регулирование полностью выполняется на сенсорном экране)

По желанию заказчика дополнительно возможно: М складывание по ширине 70～150 мм (регулируется, делается на заказ по потребностям заказчика)

4) Максимальный диаметр рулона сырья Φ1200 мм, максимальная ширина 1220 мм

5) Производительность: 30-100 штук в минуту (при длине пакета 800 мм, скорость может меняться в соответствии со скоростью высыхания краски при соединении пакетоделательной машины с печатной машиной)

Основные харакетристики:

Модель	ZT—600
Производительность	30—100
Ширина пакетов, мм	350—600
Длина пакетов, мм	500—1400
Складывание ширины по типу М при желании заказчика, мм	70—150
Максимальный диаметр рулона сырья, мм	φ1200×1200
Печать	4 цвета
Точность отслеживания	1 мм
Тип управления	Управление с использованием цветного сенсорного экрана
Мощность пакетоделательной машины	46. 5 кВт
Вес	Около 6500 кг
Внешние габариты (Д*Ш*В), мм	14000×2230×1880

Машина для разматывания рулона

Тип	С 4 рабочими позициями
Максимальная ширина материала, мм	1250
Максимальный диаметр материала, мм	1200
Внутренний диаметр втулки рулона, мм	φ76
Диаметр направляющего валика, мм	φ72
Тип вала для рулона	Вал с пневматическим расширением

Добавление прорези для отрывания со стороны поверхности с печатью (приобретается по желанию заказчика)

Тип обрезания	Непрерывная холодная резка
Двигатель	4 кВт
Размер прорези	На заказ

Блок прокалывания (приобретается по желанию заказчика)

Многослойное прокалывания без высыпания материала из готового мешка, обеспечивается попадание воздуха внутрь пакета без оказания влияния на его прочность

Тонкие иглы:

Толстые иглы (на основе потребностей заказчика):

Машина для нанесения клея (приобретается по желанию заказчика)

Автоматическое нанесение клея с серво управлением, не требуется регулировки вручную, выполняется полностью автоматическое отслеживание

Машина для нанесения клея	1 комплект
Двигатель обеспечения равномерности клея	1. 5 кВт  1 комплект
Двигатель нанесения клея	2.2 кВт 3 комплект
Тип	Комплектуется к пакетоделательному оборудованию

Машина для подгибания краев

Размер формования, мм	Складывание по типу М, 70－150
Размер формующей планки, мм	2000×140×6
Размер М складывания (по потребностям заказчика)	Регулируется шестерней
Отсутствие М складывания	Снимаются формующие планки
Тип формования	4 планки, придавливание колесом, отдельно с каждой стороны
Размер формовочного колеса	φ100×45
Тип работы	Одновременная работа с двух сторон

Добавление прорези для отрывания на верху пакета (приобретается по желанию заказчика)

Тип резки	Непрерывная холодная резка
Двигатель	4 кВт
Размер лезвия	На заказ

Машина холодного отрезания пакета

Тип отрезания	Холодная резка
Размер лезвия	Зубчатое лезвие, 720×35×3 мм
Мощность двигателя тяги	7. 5 кВт
Двигатель	4 кВт
Главный преобразователь частот (Тайвань)	VFD075M43A
Отслеживание	Компьютерное распознавание
Точность отрезания, мм	1 мм
Переключение отслеживания	Вручную – автоматически

Главное управление

Главный шкаф управления	Контактор, реле, промежуточное реле, кнопки
Сенсорный экран	Цветной, 10 дюймов
Серво двигатель	4 кВт
Преобразователь круговых перемещений	Япония
Датчик цветовой метки	Тайвань
Задача параметров	Задача на сенсорном экране
Отслеживание работы	Отображение на сенсорном экране

Компания ТЕРРА СИСТЕМЫ провела успешное тестирование пакетоделательной машины RZJD-G350J

Главная

Новости

Компания ТЕРРА СИСТЕМЫ провела успешное тестирование пакетоделательной машины RZJD-G350J

18. 04.2016

В конце марта этого года специалисты компании ТЕРРА СИСТЕМЫ провели тестирование и приемку автоматической пакетоделательной машины RZJD-G350J на заводе Ruizhi Packing Machinery в Китае. Новое оборудование будет отгружено в одну из российских упаковочных типографий в ближайшее время. В поездке также приняли участие представители типографии.

Пакетоделательная машина RZJD-G350J создана для изготовления пакетов с плоским дном размером от 80х150 до 320х660 мм и производительностью до 550 шт./мин. Машина может производить пакеты с плоским дном таких видов, как классический пакет из бумаги или ламинированной бумаги, пакет с прозрачным окошком на лицевой или боковой стороне, пакет без боковых складок, пакет-уголок и т.п. Правильное позиционирование отпечатанных элементов на пакете контролируется в автоматическом режиме. Система управления имеет русскоязычный интерфейс.

Во время тестирования машины были изготовлены пробные тиражи основных разновидностей пакетов с плоским дном. Специалисты компании ТЕРРА СИСТЕМЫ и представители типографии очень тщательно отнеслись к проверке качества оборудования и готовой продукции. Завод-производитель сообщил о приятном «бонусе» – на машину при производстве была установлена новая более совершенная автоматическая система подачи холодного клея для склейки бокового шва и дна пакета. Машина показала отличное качество пакетов, удобство в работе и быструю переналадку на тираж. Представители типографии остались полностью довольны.

Андрей Макушкин, руководитель отдела решений для картонной упаковки компании ТЕРРА СИСТЕМЫ так комментирует состоявшуюся поездку: «Мы благодарим завод Ruizhi Packing Machinery за прекрасный прием и отлично сделанное оборудование. Наше сотрудничество длится чуть более двух лет, и у нас уже есть положительный опыт инсталляций. Каждая новая пакетоделательная машина – это шаг вперед на пути развития технологий. Вне всяких сомнений, машины с расширенным функционалом будут интересны для российских производителей бумажных пакетов, а конкурентоспособная цена станет дополнительный фактором в вопросе выбора именно этой марки оборудования».

Компания Ruizhi Packing Machinery производит машины для изготовления пакетов с прямоугольным дном. Компания уделяет особое внимание усовершенствованию производимого оборудования и расширению его функциональных возможностей. Так, помимо стандартных моделей оборудования, на заводе в различных стадиях реализации имеются следующие проекты машин с расширенным функционалом:

1. Пакетоделательная машина со встроенной (in-line) секцией флексопечати, что позволит изготавливать бумажный пакет за один производственный цикл.
2. Машина для производства пакетов с двойным загибом дна (плоское дно). Это решение позволит производить герметичные пакеты (например, для курицы гриль) без применения операции термосварки.
3. Машина для производства пакетов с прямоугольным дном и прозрачным окном.
4. Машина для производства пакетов с прямоугольным дном и прозрачным фигурным прорубным окном.
5. Машина для производства двухслойных пакетов с прямоугольным дном.

Компания ТЕРРА СИСТЕМЫ – официальный поставщик пакетоделательного оборудования Ruizhi в России.

Возврат к списку

23 июн 2023

Новинка Flora на шанхайской APPP Expo-2023

21 июн 2023

ТЕРРА ПРИНТ сообщает о подписании на выставке «Росупак-2023» 7-ми контрактов на поставку резаков Guowang и 2-х контрактов на ниткошвейные машины SMYTH

20 июн 2023

Продолжаем подводить итоги работы ТЕРРА ПРИНТ на РОСУПАК-2023: подписан контракт на поставку новой бобинорезательной машины Zontai ZTM-D 1000

Машина для производства труб для пакетов с подачей листов

Машина для производства труб для пакетов с подачей листов

ZB1100A-1 Машина для производства труб для пакетов с подачей листов подходит для массового производства специальной бумаги и различных типов полированной и ламинированной бумаги (уже сложенные листы бумаги как сырые материалы). Это первый выбор оборудования для производства высококачественных и роскошных сумок. Автоматическая подача бумаги устройством подачи, автоматическое позиционирование с помощью направляющей и системы выравнивания линии, автоматическое склеивание с помощью рулонного клеевого устройства, фальцовка сверху или без автоматического формирования складок, выход пресс-мешков.

Подходящая бумага:

	A	B	C	D	E
Максимальный размер	1100	600	500	570	70
Минимальный размер	600	350	290	320	30

90 055

Художественная бумага, белая доска и доска цвета слоновой кости нуждаются в ламинировании.

Вся бумага, включая крафт-бумагу, требует предварительной высечки.

Технические параметры:

900 14 Скорость

Макс. лист (Д x Ш)	1020×600 мм
Мин. Лист (Д x Ш)	600×350 мм
Вес листа	170-300 г /м2
Общая мощность	10 кВт
Размер машины	9600x2000x1750 мм
40-70 пакетов/мин
Общий вес	5T
Тип клея	水溶性冷胶

Технологический процесс:

900 04 Ассортимент и другое:

Дополнительная конфигурация системы клея-расплава (с использованием аэрозольной клеевой системы), которая может быстро адгезионные продукты, быстро переходите к следующему процессу.

Подключиться сейчас!

Выберите категориюСырьеКонечное использованиеПерепродажа

Технические характеристики машины

S №	Наименование оборудования
1	Макс. лист (Д x Ш)	1020×600 мм
2	Минимальный лист (Д x Ш)	600×350 мм
3	Вес листа	170-300 г/м2

Машина Часть 3

Машина Часть 2

Машина Часть 1

Спросите у наших экспертов

Ассортимент нашей продукции

Изготовление бумажных пакетов – решение для машинного производства

Машина для производства бумажных пакетов уменьшает загрязнение окружающей среды в глубинах, ее экологическая конструкция позволяет использовать от 70 до 140 грамм рулона крафт-бумаги. Полностью автоматическая машина для производства пакетов для пищевых продуктов выполняет складывание рулонной бумаги, формование, резку, склеивание, складывание концов, вклеивание дна, готовый пакет за один раз. Это идеальное оборудование для производства пакетов для покупок, пакетов для одежды, пакетов для отдыха, пакетов для хлеба, пакетов для продуктов. , фруктовые мешки и другие экологически чистые рвотные мешки.

Здесь наш опыт производства оборудования для производства бумажных пакетов

Спрос: Изготовление бумажных пакетов с окном

Толщина бумажного рулона: 50-160 г/м²
Толщина пленки в граммах: 0,015-0,05 г/м² машина с встроенным окном. Модель SBR-180W подходит для изготовления пищевых пакетов из крафт-бумаги разного размера 370 x 180 мм с нижней складкой 100 мм и длиной окна 150 мм. В противном случае используется только 15 кВт в час, а скорость может достигать 200 шт./мин. И он имеет функции простоты в эксплуатации, высокой точности, действительно хорошая машина на зарубежном рынке.

Требование: Изготовление двухслойных бумажных пакетов с автоматической печатью

Толщина рулона бумаги: 50-160 г/м²
Цвета автоматической печати: от 1 до 4

Здесь мы рекомендуем S460D Машина для изготовления двухслойных бумажных пакетов с печатью. Модель S460D подходит для изготовления пищевых пакетов из крафт-бумаги различного размера 450 x 470 мм с нижней складкой 180 мм и печатью от 1 до 4 цветов. В противном случае используется только 15 кВт в час, а скорость может достигать 150 шт./мин. И он принимает 1500 мм макс. диаметр рулона бумаги. Примечание: Автоматическая печать повлияет на скорость, и чернила могут не печатать с высокой точностью.

Требование: Изготовление каната

Получение спецификаций: 400 x 400 мм

Здесь мы рекомендуем канатоделательную машину DS-100. Модель DS-100 подходит для изготовления стандартной веревки. Требуется только ширина бумаги 30-100 мм, диаметр бумажной нити 2-4 мм, скорость изготовления веревки 10-20 м / шт. В противном случае, это использование 1,5 кВт в час только с размером машины 2200 x 1200 x 1100 мм. Это помогает заводскому пользователю экономить место и электроэнергию. Веревка будет использована для изготовления рукояти с проверкой качества.

Требование: Автоматическая высокоскоростная машина для изготовления ручек

Расходные материалы: крафтовый пакет, расплавленный клей

Здесь мы рекомендуем полностью автоматическую высокоскоростную машину для изготовления ручек HYSW. Модель HYSW подходит для изготовления ручек для пищевых пакетов из крафт-бумаги со стандартным размером 19,5 мм в соответствии со спецификацией готового продукта. В противном случае используется только 4,5 кВт в час, а скорость увеличивается до 200-300 шт./мин. Это полезная машина для изготовления ручек для пакетов для покупок, независимо от того, используете ли вы ее в полностью автоматической машине для изготовления бумажных пакетов с прикрепленной ручкой или прикрепленной ручной ручкой.

Требование: Изготовление бумажных пакетов с заклейкой и пробивкой окон

Толщина рулона бумаги: 60-180 г/м²
Функция: Заклеивание и пробивка окон

Здесь мы рекомендуем машину для изготовления бумажных пакетов мощностью 460 Вт с прошивкой и пробивкой окон.
