Патрон токарный четырехкулачковый 250мм 3734-250-6 BISON-BIAL (ПОЛЬША)

Доставка по Украине

64 918 грн

Купить

Интех-МТЗ

Поворотная ось для станка ЧПУ 17-100-100 (100:1) с четырехкулачковым патроном K12-100, четвертая ось станка

На складе в г. Ровно

Доставка по Украине

23 403 грн

Купить

CNCPROM

Токарный патрон по дереву, диаметр патрона 100 мм, 1х8 с аксессуарами

Доставка по Украине

6 799 грн

Купить

Интернет-магазин “DEMET”

Токарный патрон по дереву, диаметр патрона 100 мм планшайба четыре комплекта кулаков посадочная резьба -1″х8

Доставка по Украине

6 799 грн

Купить

Интернет-магазин “DEMET”

Токарный патрон по дереву, диаметр патрона 110 мм, планшайба 4 комплекта кулаков резьба – М33х3,5 для FDB, JET

Доставка по Украине

7 999 грн

Купить

Интернет-магазин “DEMET”

Токарный патрон по дереву, диаметр патрона 110 мм, планшайба, 4 комплекта кулаков, резьба – 1х8 TPI

Доставка по Украине

7 999 грн

Купить

Интернет-магазин “DEMET”

Патрон токарный 500 мм, 7103-0052 (4-х кул. ), конус 8

На складе

Доставка по Украине

22 500 грн

Купить

ООО “Импульспром”

Токарный патрон 250, 7103-0045 (4-х кулачковый)

Доставка по Украине

от 6 000 грн

Купить

ООО “Импульспром”

Токарный патрон 250, 7103-0018 (4-х кулачковый)

Доставка по Украине

5 750 грн

Купить

ООО “Импульспром”

Патрон токарный 80мм 4-х кулачковый 3.1´´USA

Доставка по Украине

6 289 грн

Купить

MILIMETR

Токарный патрон 7103-0020 (4-кулачковый, ф=400, планшайба)

Доставка из г. Днепр

12 000 грн

Купить

ООО «АСПЕКТМАШ»

Токарный патрон 7103-0049 (4-кулачковый, ф=400, конус 6)

Доставка из г. Днепр

9 720 грн

Купить

ООО «АСПЕКТМАШ»

Патрон токарный 7103-0045 ф250 конус-6

Доставка из г. Днепр

7 500 грн

Купить

ООО «АСПЕКТМАШ»

Патрон токарный 4-х кулачковый 315 мм посадка на конус

Заканчивается

Доставка по Украине

13 700 грн

Купить

Metalorez ▶ Металлорежущие инструменты и оснастка

Патрон токарный 4-х кулачковый 400 мм прямые кулачки

Заканчивается

Доставка по Украине

9 590 грн

Купить

Metalorez ▶ Металлорежущие инструменты и оснастка

Смотрите также

4-кулачковый токарный патрон PRO

Под заказ

Доставка по Украине

9 569 грн

Купить

Станмастер

Патрон токарный 4306-160 Bison-Bial (Польша)

Доставка по Украине

34 409 грн

Купить

Интех-МТЗ

Патрон токарный 4306-250 Bison-Bial (Польша)

Доставка по Украине

52 706 грн

Купить

Интех-МТЗ

4-х кулачковый токарный патрон по дереву Ø 100 мм

Доставка из г. Днепр

5 700 грн

5 301 грн

Купить

ООО “Технофлагман”

Патрон токарный 4-х кулачковый 100мм Holzstar для токарного станка по дереву (M33)

Доставка по Украине

4 243 грн

Купить

Интернет-магазин “COOL-TOOL”

Патрон токарный 4-х кулачковый 100мм Holzstar +2 комплекта кулачков для токарного станка по дереву (M33)

Доставка по Украине

5 671 грн

Купить

Интернет-магазин “COOL-TOOL”

Патрон токарный с 4-мя независимыми кулачками 150мм Holzstar для токарного станка по дереву (M33)

Доставка по Украине

2 448 грн

Купить

Интернет-магазин “COOL-TOOL”

4-х кулачковый токарный патрон по дереву Holzstar Ø 100 мм

Доставка по Украине

по 5 705 грн

от 6 продавцов

5 705 грн

Купить

Компания “КВРС”

Токарный патрон по дереву 4-х кулачковый Holzstar Ø 150 мм

Доставка по Украине

2 475 — 3 027 грн

от 6 продавцов

2 475 грн

Купить

Компания “КВРС”

Кулачки к патрону ф1000 (ДИП500) + винты, сухари, ключ

Доставка по Украине

от 32 000 грн/комплект

Купить

ООО “Импульспром”

Кулачки к патрону ф1000 (ДИП500) + винты, сухари, ключ

Доставка по Украине

от 32 000 грн/комплект

Купить

ООО “Импульспром”

Патрон токарный d 160 мм 4-х кулачковый К-12 с креплением через фланец (аналогично Гродно 7100-0005П)

Под заказ

Доставка по Украине

27 774. 70 грн

Купить

ООО “ВЕЛДОН”

Патрон токарный d 200 мм 4-х кулачковый К-12 с креплением через фланец (аналогично Гродно 7100-0007П)

Под заказ

Доставка по Украине

35 423 грн

Купить

ООО “ВЕЛДОН”

Патрон токарный d 200 мм 4-х кулачковый К12(конус 6) с креплением (аналогично Гродно 7100-0033)

Под заказ

Доставка по Украине

46 288.10 грн

Купить

ООО “ВЕЛДОН”

7103-0046 Патрон токарный четырёхкулачковый 250 мм. с независимым перемещением кулачков с креплением через поворотную шайбу по ГОСТ 12593 (DIN 55027)

Патрон 7103-0046 предназначен для зажима и обработки пруткового материала и штучных заготовок сложной конфигурации, несимметричных, эксцентричных (отливки, поковки, арматура и т.п.) на станках токарной группы.

– Патрон поставляется с цельными закаленными кулачками, которые могут выполнять функцию как прямых, так и обратных, после переустановки;
– Материал корпуса – сталь;
– Класс точности Н. Возможно изготовление патрона класса П.

ПАРАМЕТР	ЗНАЧЕНИЕ
Диаметр патрона D, мм.	250
Тип крепления	ГОСТ 12593 (DIN 55027)
Условный размер присоединительного конуса	8
Наружный диаметр присоединительного конуса (пояска) A, мм.	139,719
Диаметр расположения крепежных отверстий B, мм.	171,4
Количество и диаметр расположения крепежных отверстий, n x d, мм.	4 x М16
Диаметр проходного отверстия D0, мм.	75
Высота патрона без кулачков H, мм.	83
Диаметр зажимаемых поверхностей, мм.	15 ÷ 180
Ширина кулачка, мм.	32
Размер под ключ S, мм.	12
Максимальный крутящий момент на ключе, Нм	200
Суммарная сила зажима в кулачках при максимальном крутящем моменте на ключе, кН	100
Максимально допустимая частота вращения, мин-1	2000
Допуск радиального биения наружного диаметра патрона, мкм.	60
Габаритные размеры (LxBxH), мм.	250 x 250 x 90; (426 х 362 х 218 в упаковке)
Масса, кг.	30; (35 брутто)

БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
– Патрон в сборе с закалёнными кулачками;
– Ключ;
– Палец М16-8 ГОСТ 12593 – 4 шт.;
– Гайка М16-8 ГОСТ 12593 – 4 шт.;
– Паспорт 7103ПС.

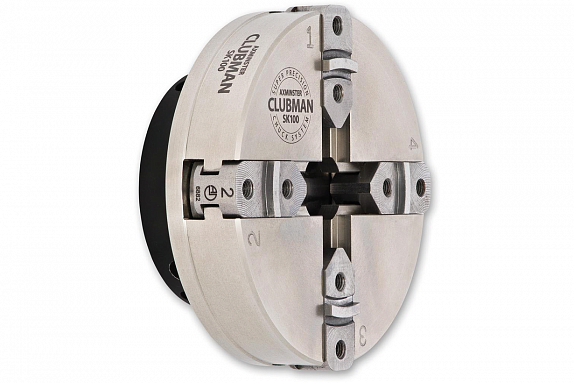

Четырехкулачковый патрон

Расширьте свои возможности токарной обработки с помощью четырехкулачкового патрона.

У вас уже давно есть токарный станок. Вы реализовали несколько небольших проектов — ложки для мороженого, открывалки для бутылок, ручку для каждого члена вашей большой семьи. Вам по-прежнему нравятся эти проекты — они делают уникальные подарки, и вы можете пойти в магазин, а не в торговый центр, — но вы готовы к новому вызову.

Как насчет мисок и перевернутых коробок? Они делают отличные, единственные в своем роде подарки; они предлагают широкие творческие возможности; и они предоставляют прекрасные возможности для развития ваших навыков токарной обработки. Кроме того, вы получите повышение эго, когда люди скажут: «Ты сделал это? Вау!»

Хотя на токарном станке можно выточить чашу, используя только лицевую пластину и, возможно, заводской зажимной патрон, это будет намного проще, если вы оборудуете свой токарный станок четырехкулачковым патроном. Как следует из названия, этот тип патрона имеет четыре кулачка, и эти кулачки можно регулировать внутрь и наружу, чтобы удерживать заготовку, либо сжимаясь вокруг повернутого шипа, либо расширяясь в углубление, которое вы поворачиваете в заготовке. Большинство патронов также включают в себя большую винтовую вставку для установки заготовок для придания формы и поворота шипа или углубления.

Четырехкулачковые патроны — это выгодное вложение, поэтому вы должны сделать правильный выбор. Вот несколько соображений, которые следует учитывать при выборе лучшего патрона для вас.

Размер токарного станка Производители обычно предлагают различные модели четырехкулачковых патронов, разработанных для определенных диапазонов размеров токарных станков. Патрон, который обеспечивает необходимый вес, грузоподъемность и прочность для больших проектов на токарном станке мощностью 2 л.с. с 20-дюймовым поворотом над станиной, может быть просто слишком массивным для мини-токарного станка мощностью 1/2 л.с. с 10-дюймовым поворотом. Ищите патрон, размер которого подходит для вашего токарного станка.

Пластина и патроны с прямой резьбой: Некоторые патроны навинчиваются непосредственно на приводной шпиндель передней бабки, в то время как для других требуется использование отдельной вставки/адаптера. Патроны с прямой резьбой могут быть немного дешевле, но они подходят только для токарных станков с соответствующими характеристиками приводного шпинделя. Если вы переключитесь на токарный станок с другими характеристиками приводного шпинделя, патрон не будет работать. С патронами для вставок доступны вставки/адаптеры для различных спецификаций приводного шпинделя, поэтому вы можете просто получить другую вставку при смене токарного станка.

Характеристики приводного шпинделя: Как упоминалось выше, разные токарные станки могут иметь разные характеристики приводного шпинделя. Эти характеристики выражаются одним числом, указывающим диаметр шпинделя, а другим числом, указывающим количество витков резьбы на дюйм (TPI) на шпинделе, например, 1–8TPI. важно, чтобы вы знали характеристики приводного шпинделя для вашего токарного станка. Вы не хотите покупать патрон с прямой резьбой для шпинделя 1 “-8TPI только для того, чтобы узнать, что ваш токарный станок имеет шпиндель 1-1/4”-8TPI.

Губки: Доступны различные наборы сменных кулачков для различных типов и размеров токарных работ. Четырехкулачковые патроны поставляются со стандартным набором кулачков (обычно около 2 дюймов), чтобы вы могли начать работу, но если вам нужно удерживать заготовки гораздо меньшего или большего размера, вам следует обратить внимание на другие наборы кулачков.

4-кулачковые патроны

Ваш номер посетителя с 30. 03.02

Мини-токарный станок Мини-завод Ленточнопильный станок Анодирование притирка Ссылки Проекты Ресурсы Безопасность Премиум-контент

Мини-токарный станок: Аксессуары Регулировки Возможности Патроны Циферблатные индикаторы Характеристики Получение Начато Глоссарий Введение Материалы Модификации Мой магазин Эксплуатация Отзывы Зиг Заводская заточка инструмента Устранение неполадок Настройка Версии

Содержание
Отказ от ответственности
4-кулачковые патроны
Центрирующий цилиндрический приклад
Формование нецилиндрических объектов
Если вы еще этого не сделали, прочитайте Отказ от ответственности (последнее обновление 18.10.09)
4-кулачковые патроны
3-дюймовый 4-х кулачковый патрон от J&L
4-х кулачковый патрон — отличный, почти необходимый аксессуар для любого серьезного токаря. Хотя ему не хватает самоцентрирующегося удобства трехкулачкового Чак, у него есть другие возможности. Вот некоторые вещи, которые вы можете делать с 4-кулачковыми…

Захват прямоугольной и другой нецилиндрической формы для токарной обработки или перед
Формование предметов прямоугольной формы
Точно центрировать цилиндрический заготовку в пределах точность токарного станка
Держите заготовку со смещением от центра для поворота кулачков или сверления со смещением от центра отверстия
Вот хороший обзор опубликованных характеристик 3-челюстных и 4-кулачковых Брюс Симпсон:
Преимущества 3-кулачкового:
1. самоцентрирующийся
2. может удерживать шестигранный стержень
3. быстрый и простой в использовании.
Недостатки 3-кулачкового:
1. не может удерживать квадратный стержень
2. биение/смещение центра не может быть легко устранено
3. нельзя удерживать изделие неправильной формы
4. невозможность поворота вне центра
Преимущества 4-кулачкового:
1. работа может быть отцентрована с высокой точностью
2. может работать с квадратным/прямоугольным стержнем
3. может свернуть работу с центра
4. Чуть больший захват круглой ложи
Недостатки 4-х кулачковой:
1. медленнее/сложнее монтировать работу (требуется циферблатный индикатор)
2. не может держать шестигранный приклад
Стандартный мини-токарный станок HF Артикул 33684, а также у Grizzly 7×12 шесть креплений отверстия в пластине шпинделя, которые сопрягаются непосредственно с J&L 3-дюймовый 4-кулачковый патрон. Обратите внимание, что эти монтажные отверстия отсутствуют на мини-токарном станке HF SKU 39916 или на Grizzly Outlet 7×10. благодаря отличному качеству, доступной цене и простоте монтажа, я настоятельно рекомендую это патрон

Центрирующий цилиндрический приклад
Существует несколько способов центрирования заготовки в 4-кулачковом станке. патрон; техника, которую я опишу здесь, использует циферблат индикатор. Основная процедура выглядит следующим образом…
Раскройте кулачки патрона достаточно широко, чтобы принять заготовку
Визуально отцентрируйте заготовку – используйте круги на поверхности патрона в качестве гид
Затяните каждую губку до упора
Поместите поршень циферблатного индикатора прямо вверх по центру верхней части заготовка

Эти шаги подготовят нас. Далее мы следуем этим шагам…

Поверните патрон вручную, следя за движением иглы DI
Останов патрона с иглой DI в максимальном положении против часовой стрелки отклонение
Слегка ослабить верхнюю губку
Поверните патрон рукой на 180°, чтобы переместить противоположный кулачок вверх
Слегка затяните зажим, который теперь находится сверху
Повторяйте эти шаги до тех пор, пока стрелка DI не покажет мало или совсем не покажет движение при вращении патрона.
Вот как это работает: Когда стрелка DI находится на максимуме движение против часовой стрелки, верхняя поверхность заготовки находится в самой нижней точке. Мы ослабьте самый верхний кулачок, чтобы освободить место для перемещения заготовки вверх, затем поверните патрон привести противоположную челюсть сверху (или любое другое положение, в котором вы можете легко ее сжать) и затем затяните эту губку, чтобы переместить заготовку ближе к центру.

Вначале вы будете делать относительно большие движения заготовки, но по мере того, как она становится более близкой к центру, вам нужно будет уменьшить регулировки, или вы можете промахнуться и сместить его от центра в другом направлении. Когда ты подойдите очень близко к центру – стрелка DI движется всего на несколько тысячных – вы можете сделать окончательная регулировка центрирования путем затягивания противоположной губки без предварительного ослабления самая верхняя челюсть. Это обеспечит плотный зажим заготовки и поможет избежать перерегулирование, когда требуется только очень небольшая регулировка.
Как и любой новый навык, эта процедура требует небольшой практики сначала, но после того, как вы сделаете это несколько раз, вы обнаружите, что это почти вторая натура и можно сделать за минуту или около того.

Формовка Нецилиндрическая Объекты
Благодаря присущей ему вращательной природе токарный станок идеально подходит для точение радиально-симметричных форм: цилиндров, то есть; так это иногда удивляет начинающие токари обнаруживают, что на токарном станке можно формировать кубы и другие шестигранные прямоугольные объекты. Это делается с помощью последовательности облицовочных операций с использованием 4-х кулачковый патрон. На следующих фотографиях показано превращение цилиндра в прямоугольной формы (технически прямоугольный параллелепипед).
