Как сделать цанговый патрон своими руками? — РИНКОМ

Содержание

Как сделать цанговый патрон своими руками

Устройство цангового патрона
Как работает цанговый патрон?
Обозначение цанговых патронов
Делаем цанговый патрон для ручного инструмента и станка
1. Способ 1. Простейшая цанга из проволоки
2. Способ 2. Цанговые зажимы из винтов
3. Способ 3. Самодельный цанговый патрон для фрезерного станка
Крепление цангового патрона на станке и ручном инструменте
Где купить цанговые патроны?

Как сделать цанговый патрон своими руками, — вопрос, который интересует домашних мастеров, занимающихся токарным и ювелирным делом, гравировальными работами, изготовлением печатных плат. Оснастка используется для фиксации деталей, поперечное сечение которых не совпадает с формой входного отверстия. А необходимость в новых зажимах объясняется тем, что иногда бывает сложно найти серийные комплектующие необходимых параметров.

В этой статье мы расскажем, как изготовить самодельную муфту-цангу для дрели и токарного станка, как ее установить и отцентрировать. Но начнем с принципа работы цангового патрона.

Фотография №1: Цанговый патрон производства ООО «Спецмашдеталь»

Устройство цангового патрона

Устройство цангового патрона достаточно простое. Основная деталь оснастки — это цанга, специальное приспособление в виде втулки с продольными разрезами. Эти разрезы формируют пружинящие лепестки, которые надежно удерживают обрабатываемую деталь. Лепестков может быть три, четыре, шесть и более — в зависимости от диаметра втулки.

На предприятиях машиностроения обычно используют зажимы типа ER. Эти детали имеют по две зоны зажима вдоль оси. Поэтому помещенный внутрь инструмент жестко фиксируется, а радиальные биения отсутствуют, так что их даже не учитывают при расчетах.

Изображение №1: Устройство цангового патрона

Серийные цанговые патроны изготавливают из инструментальной закаленной стали и обладают высокой прочностью и стойкостью к износу. Самодельные зажимы делают из бронзы, латуни, алюминия и стали.

Чем цанговый патрон отличается от кулачкового?

Цанговые патроны, как и кулачковые, представляют собой держатели для инструментов и заготовок, поэтому их часто путают. Однако у этих оснасток есть принципиальные различия. Кулачковые патроны считаются более универсальными и потому могут использоваться для фиксации инструментов с хвостовиками разных диаметров. Напротив, цанги предназначены для работы с определенными диаметрами и для инструментов с другими хвостовиками не подходят.

Как работает цанговый патрон?

Расскажем, как работает цанговый патрон, который используется на токарных станках и ручном инструменте.

Оснастка состоит из нескольких цанг и самозажимной гайки, которая оказывает давление на торец патрона. Из-за прилагаемого усилия цанга смещается во втулку, уменьшаясь в размерах, а ее лепестки сжимаются и надежно закрепляют хвостовик инструмента или обрабатываемую деталь. Чтобы снять заготовку, гайку отвинчивают, тем самым увеличивая цангу в диаметре.

Главное преимущество оснастки — способность отлично центрироваться, из-за чего зафиксированный с их помощью инструмент имеет минимальное радиальное биение. А для приведения зажима в действие нет необходимости использовать ключи.

Обозначение цанговых патронов

Обозначение цангового патрона с наружным конусом, предназначенного для фиксации инструмента с цилиндрическим хвостовиком, на чертеже выглядит следующим образом.

Изображение №2: Цанга для универсального станка с конусом номер 50, диаметром под хвостовик (d) 12 мм, длиной 90 мм

В таблице ниже приведены стандартные размеры цанговых патронов, которые важно учитывать в расчетах:

Обозначение конуса	D	d	l, не более
30	31,75	от 2 до 12	90
40	44,45
50	69,85
30	31,75	от 10 до 25	100
40	44,45
50	69,85
30	31,75	от 15 до 40	110
40	44,45
50	69,85

Действующие ГОСТы

Главный действующий стандарт, относящийся к такому типу оснастки, — ГОСТ 26539-85. В нем вводятся характеристики и маркировка цангового патрона с наружным конусом 7:24. А в Постановлении Государственного комитета СССР по стандартам №5943 даются следующие рекомендации:

графические обозначения опор, зажимов и установочных устройств (в том числе цанговых патронов), используемые в технической документации;

для отображения опор и зажимов применяют сплошные тонкие линии (ГОСТ 2.303-68).

Делаем цанговый патрон для ручного инструмента и станка

Простейший самодельный цанговый патрон для ручного инструмента можно создать без использования токарного станка. Если же вам требуется оснастка для машины, ее придется вытачивать из заготовки и без специальных знаний здесь не обойтись.

Способ 1. Простейшая цанга из проволоки

Для оснащения дрели с малой мощностью двигателя, которая будет использоваться для работы с деревянными и пластиковыми заготовками, подойдет миниатюрная муфта-цанга, спаянная из стальной проволоки. Важно учитывать, что полученный патрон может использоваться только для сверл одного диаметра, при этом диаметр сверла должен соответствовать выходному валу двигателя.

Фотография №2: Простейший цанговый зажим из проволоки

Для работы потребуются такие инструменты и материалы:

цилиндрическая заготовка из металла, диаметр которой совпадает с диаметрами выходного вала двигателя и сверла;
стальная проволока толщиной 1 мм;
электрический паяльник;
флюс для пайки или КФЭТ.

Проволоку следует намотать на болванку, формируя жесткую пружину. Витки проволоки необходимо располагать максимально близко друг к другу. Готовую пружину пропаивают прямо на заготовке, используя флюс или КФЭТ.

Получившуюся цанговую муфту надевают на вал электродвигателя, а в отверстие на противоположном конце вставляют сверло.

Способ 2.

Цанговый зажим из винта

Цанговый патрон со схожими характеристиками можно изготовить и другим способом. Изделие будет состоять из двух частей, соединенных винтом. Фиксацию зажима на валу электродвигателя и инструмента обеспечивают цилиндрические желобки на внутренних поверхностях оснастки.

Фотография №3: Заготовки для изготовления цангового зажима

Для работы потребуются:

болт или винт на 8 мм;
закрытая гайка М8;
болгарка с диском по металлу;
дрель и сверла на 2 и 5 мм.

Фотография №4: Цанговый патрон из винта, установленный на электродрель, в работе

В ножке болта просверлите отверстие на 3 мм. Сделайте крестообразно два ровных осевых пропила болгаркой или ножовкой по металлу. После этого в закрытой гайке ровно по центру просверлите отверстие диаметром 2 мм. Расширьте его до 5 мм. Закруглите край болта, чтобы получился конус. Готовый цанговый патрон перед применением необходимо отцентрировать. Только в этом случае он будет работать корректно.

Способ 3. Самодельный цанговый патрон для фрезерного станка

Самодельный цанговый патрон для фрезерного станка можно изготовить на токарном станке. Для оснастки потребуется стальная болванка (кругляк диаметром 40 мм и высотой 70 мм). Работа проводится в два этапа. Вначале делается корпус патрона, потом зажимная гайка.

Фотография №5: Цанга для фрезерного станка, выточенная на токарном станке

Изготовление корпуса патрона:

Зажмите болванку в патрон обратными кулачками.
Просверлите в ней сквозное отверстие по оси и расточите его.
Нарежьте в отверстии резьбу М27 х 2.
Обточите наружную поверхность болванки.
Подрежьте торец, который станет опорой для базовой опорной поверхности на шпинделе.
Снимите полученную оправку с патрона и трехкулачковый патрон со станка и навинтите оправку на шпиндель до упора.

Расточите цилиндрическую и коническую поверхности гнезда под цангу.
Проточите конец оправки и нарежьте в нем резьбу для зажимной гайки.

Изготовление зажимной гайки:

Заготовку зажмите в обратные кулачки трехкулачкового патрона.
Просверлите в ней отверстие, расточите внутреннюю полость.
Проточите внутреннюю торцевую опорную поверхность.
Нарежьте в гайке ответную резьбу.
Навинтите гайку на патрон, предварительно установленный на шпиндель станка.

Получившуюся оснастку можно усовершенствовать для более простой фиксации инструмента. С этой целью проводят накатку рифлений на боковых поверхностях корпуса патрона и гайки и делают пазы в наружных боковых поверхностях.

Крепление цангового патрона на станке и ручном инструменте

Крепление цангового патрона и его центрирование выполняются на шпинделе токарного станка. Отметим, что диаметры патронов и методы их установки стандартизированы. К самым распространенным конструкциям конца шпинделя относят крепежи типа C и типа D (cam-lock). Также для установки цанговых патронов часто используют фланцы и планшайбы, которые размещаются на шпинделе.

Теперь расскажем, как отцентрировать цанговый патрон на валу двигателя ручного инструмента (электродрели). Регулировку проводят в двух плоскостях, при этом вначале устраняют биение в одной плоскости, потом — в другой. Ход работ:

Зафиксируйте дрель на столе (в лежачем положении).
Прокрутите патрон, чтобы нужная пара болтов стала параллельна столу.
Проверните патрон на 180 градусов и зафиксируйте отклонение патрона.
Исключите биение, подтягивая и ослабляя пару винтов.

Аналогичным образом поступают со второй парой винтов. Чтобы отклонение в двух плоскостях было заметнее, используйте длинное сверло.

Где купить цанговые патроны?

Интернет-магазин «Ринком» предлагает купить цанговые патроны по оптимальной цене. Мы сотрудничаем с оптовыми и частными покупателями и даем скидки на большие партии товаров. Вместе с цанговыми патронами вы можете приобрести держатели ER11. Подробности о сроках поставки оснастки уточняйте у менеджера магазина.

Мини дрель своими руками – пошаговое руководство

Для производства сверлильных работ на миниатюрных заготовках, обычно используют гравировальные машинки, так называемые «дремели». Название происходит от имени наиболее популярного производителя. Это удобный ручной инструмент, но его стоимость обычно высока (особенно это касается качественных брендовых изделий).

Самая распространенная область применения – любительское моделирование и производство печатных плат. Как правило, промышленный образец для таких работ избыточен: некоторые его возможности не востребованы. Поэтому домашние мастера часто создают инструмент своими руками.

Какие материалы нужны для создания мини дрели своими руками?

Разумеется, электродвигатель. Питание желательно не более 12 вольт: как минимум, из соображений безопасности.
Блок питания, по возможности с регулятором напряжения (для изменения количества оборотов вала).
Корпус (в самых примитивных конструкциях можно обойтись без него).
И вторая по важности деталь (после моторчика) – патрон для сверла.

Все, кроме электромотора можно изготовить самостоятельно. Хотя, стоимость остальных комплектующих настолько мизерна, что можно ограничиться лишь сборкой электроинструмента из готовых узлов.

Рассмотрим несколько опробованных вариантов

Полный аналог фабричного «дремеля»

Для изготовления понадобится моторчик с питанием 5V или 12V, который можно извлечь из сломанной детской игрушки, миниатюрного вентилятора, принтера, магнитофона, или просто купить на Aliexpress. Если дрель планируется использовать не только для сверления печатных плат, можно изготовить удобный корпус из полипропиленовой водопроводной трубы. Подбираем диаметр таким образом, чтобы мотор плотно держался за стенки. Вентиляция, как правило, проходит вдоль вала. Можно использовать пустую тубу из-под строительного герметика.

Торцевые заглушки выпиливаются из любого материала: например, ПВХ или акрила. Если двигатель достаточно мощный – зарядное устройство от старого мобильника не подойдет. Нужен запас по току хотя бы 3А (для 5 вольт). Хороший вариант – старый блок питания от компьютера (можно за копейки приобрести на радиорынке).

Совет: Из компьютерного блока питания можно сделать универсальный источник для домашней мастерской. Стабильное питание 5V с нагрузкой до 20 ампер, и 12V с нагрузкой до 8 ампер. Можно подключать и «дремель», и паяльник.

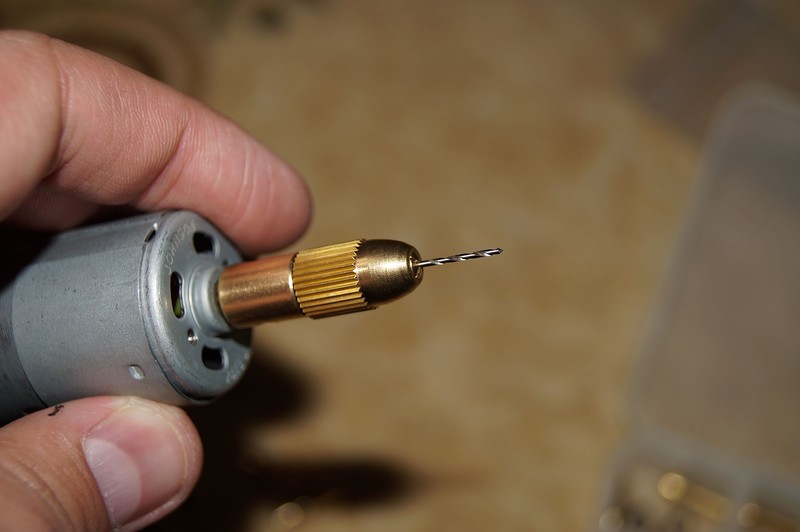

Цанговый патрон приобретается в магазине: отдел комплектующих для граверов и «дремелей». Если есть необходимость регулировки оборотов – можно изготовить схему самостоятельно, или приобрести готовый блок.

На иллюстрации китайский регулятор и блок питания от интернет-роутера (12V, 1,2A).

С помощью такого самодельного «дремеля» можно не только сверлить миниатюрные отверстия. Установив соответствующую насадку, вы сможете работать фрезой, шарошкой, или отрезным диском.

Дрель из зубной щетки

На первый взгляд – звучит абсурдно. Но речь пойдет об электрической щетке, внутри которой вполне надежный моторчик. Достаточно добраться до стального вала, на который одевается редуктор с вращающимися щетинками, и заготовка у вас в руках.

На вал одевается все тот же цанговый патрон, а вместо батареек устанавливаются аккумуляторы. Или можно приспособить подходящий сетевой блок питания.

Сверлить стены таким прибором не получится, а вот отверстия в печатной плате – запросто. В принципе, можно использовать любой компактный электроприбор, у которого удобно расположен вал двигателя. Например, старую электробритву.

Экономный вариант без корпуса

Переходим к созданию мини дрели с минимальными затратами. Не покупаем ничего, кроме собственно моторчика (хотя и его можно бесплатно найти в старой технике). Большинство компактных электродвигателей рассчитаны на постоянное напряжение 12 вольт. Под него и создаем блок питания.

Поскольку никаких дополнительных опций не будет (регулятор оборотов, стабилизатор напряжения), блок питания стабилизируется постоянной нагрузкой. Типичный 12 вольтовый микродвигатель работает с током, не превышающим 2 ампера. Простой расчет показывает, что мощность на выходе должна быть 24 Вт. Добавляем 25% на потери при выпрямлении, получаем трансформатор 30 Вт.

Чтобы получить 12 вольт под нагрузкой, с вторичной обмотки необходимо снять 16 вольт. Изготовить такой трансформатор можно за час, из любого ненужного блока питания. Далее – выпрямительный мост на любых диодах: например, 1N1007.

Нашему мотору ни к чему пульсации выпрямленного напряжения, поэтому на выходе подключаем электролитический конденсатор на 25 вольт емкостью около 1000 мкФ. Он будет сглаживать выходной ток. Несмотря на простоту, такой тандем работает устойчиво, с одним лишь недостатком: при повышении нагрузки напряжение падает. То есть, при равномерном вращении – блок питания выдает 12 вольт. А если вы сверлите «тяжелый» материал – надо следить за оборотами, не давая им опуститься. Иначе вал просто остановится.

Можно немного усложнить схему блока питания, добавив подходящий стабилизатор напряжения. Например, КР142ЕН8Б или L7812CV.

В этом случае падения напряжения при нагрузке на сверло не будет.

Далее нужно изготовить достаточно точный элемент конструкции – патрон для сверла. Не хотите тратить деньги на фабричный цанговый зажим – подойдет любая втулка. Все зависит от сферы применения мини дрели:

Если вы будете сверлить только текстолит печатных плат – смена сверла не потребуется. Значит крепим его стационарно. Переходную втулку можно сделать из чего угодно: трубка от телескопической антенны, игла от медицинского шприца, стержень от гелевой авторучки.

Учитывая миниатюрность конструкции, никакие зажимы не нужны. Все можно закрепить клеем или скотчем.

При универсальном использовании дрели, подразумевающим смену сверла или установку иных насадок, правильнее будет приобрести универсальный цанговый патрон.

Можно использовать стандартный кулачковый патрон, установив его на вал с помощью переходной втулки.

Исполнение корпуса зависит только от вашей фантазии. Большинство мастеров оставляют «голую» утилитарную конструкцию: напряжение питания безопасное, размеры моторчика позволяют удерживать его в руках без корпуса.

Если хочется элементарной эстетики – вариантов множество: и все они условно бесплатны.

Самодельный инструмент не просто экономит финансовые средства. Его можно изготовить в точности под ваши задачи, в отличие от универсальных фабричных вариантов.

Делаем мини дрель из подручных материалов

Варианты оболочки

Если ради того, чтобы сделать приспособление для зажима, будет необходимо зайти на Aliexpress либо иной похожий портал в поиске цангового патрона, с кожухом все значительно легче. Для его создания сгодится хлам, которое по обыкновению выбрасывается.

Разберем несколько вариаций.

Флакон от дезодоранта-антиперспиранта. Отдельные емкости из пластика безупречно подходят по габаритам под мотор от аудиомагнитофона либо проигрывателя компакт–дисков. В ситуации, когда двигатель немного больше по габаритам, следует вставить его с незначительной натяжкой. В крышке флакона от антиперспиранта надо прорезать отверстие для выведения цангового патрона. Для большей практичности в самом низу можно поставить гнездо для подсоединения источника питания, а с боковой стороны кнопочку включения/отключения. Это дает возможность держать дрель в стороне от блока.

Варианты корпуса для мини дрели

Патрон для лампы

Если для того, чтобы изготовить патрон для мини дрели, потребуется посетить Aliexpress или другой подобный ресурс в поисках цанги, с корпусом все гораздо проще. Для его изготовления годится хлам, который в большинстве случаев утилизируется. Рассмотрим несколько вариантов:

Емкость от антиперспиранта

Электрический патрон. Вариант менее приемлемый: сделать отверстие в таком прочном пластике не получится, поэтому кнопку включение придется зафиксировать на корпусе с помощью клея. В качестве задней крышки можно использовать емкость от мыльных пузырей.
Трубка подходящего размера. Подойдет любой материал – металл, пластик или резина. Не столь эстетичный вариант, как вышеперечисленные. Учитывайте, что при креплении моторчика к корпусу не должно быть зазоров, иначе возможно биения сверла в процессе работы. Для дополнительной фиксации можно использовать холодную сварку или суперклей.

Что может данный инструмент

Первоначально следует отметить, что мини-дрель представляет собой компактное устройство, оснащенное маломощным моторчиком, а также шпинделем для закрепления сверл, кнопкой включения и регулятором оборотов. Самодельная мини-дрель еще называется бормашиной, шлифовальной машиной или «Дремель».

Название «Дремель» миниатюрная дрель получила по причине того, что именно фирма под названием «Dremel», впервые выпустила такой инструмент. Мини дрели – это инструменты, которые представляют из себя пластиковую конструкцию, внешне похожую на машинку для стрижки. На торцевой части такого инструмента находится шпиндель, которые позволяет закреплять различные насадки, в том числе и маленькие абразивные круги. Главными задачами, которые возлагаются на мини-дрель, являются:

Просверливание мелких отверстий, для чего применяются соответствующие сверла.
Фрезерование.
Резка, зачистка, заточка и доводка материалов.
Нанесение мелких узоров.
Гравировка, полировка и шлифование.

Все эти задачи выполняются благодаря специальным насадкам, которые имеются в комплекте к бормашине под маркой Dremel.

Такая частота вращения шпиндельной головки мини дрели говорит о том, что инструмент может работать даже без необходимости закрепления заготовки в неподвижном состоянии, что делается при сверлении обычными дрелями с целью исключения вырывания ее из рук. Закрепление различных насадок осуществляется с помощью специального патрона с цанговым механизмом. Диаметр патрона из цанги составляет от 1 до 3 мм, что позволяет осуществлять работы в самых труднодоступных местах.

Мини дрель своими руками

Если есть потребность в применении мини-дрели, но при этом нет финансов или желания тратиться на приобретение заводского изделия, то инструмент можно сделать самостоятельно. Сделать своими руками мини дрель – это не только легко, но еще и приятно, так как для такой самоделки практически ничего не нужно покупать. Все конструктивные части можно найти в гараже среди старых магнитофонов. Рассмотрим особенности изготовления простейшей модели мини-дрели своими руками.

Для начала понадобится отыскать старый, но рабочий моторчик от магнитофона. Такие моторчики обычно работают от постоянного напряжения 6В, поэтому обязательно понадобится и элемент питания. Цанговый зажим можно выточить на станке, но гораздо проще заказать патрон на любом ресурсе. В качестве корпуса можно использовать пластиковую баночку из-под шампуня или фурнитуру полипропиленовой системы отопления. Когда все элементы имеются в наличии, приступаем к следующим действиям:

К моторчику необходимо припаять два проводка, по которым будет подаваться питание и регулятор оборотов(если нужен).
Установить-закрепить мотор в корпус(трубку и т.п.).
Установить в корпус выключатель, регулятор и разъем подключения питания.
Собрать корпус(установить заглушки).
В цанговом патроне необходимо зафиксировать сверло требуемого диаметра.
Патрон фиксируется на валу моторчика, для чего используются болтики для зажима.

После этого остается приступить к испытанию данного устройства.

Выше рассмотрен простейший вариант изготовления самодельной бормашины для обработки мелких деталей. Вариантов для изготовления таких устройств множество, но все они основываются на использовании моторчиков от старых магнитофонов. Если же планируется пользоваться изделием постоянно, то лучше отдать предпочтение заводским моделям, которые в комплекте оснащаются порой всем необходимым расходным материалом.

К преимуществам самодельной мини-дрели следует отнести:

Минимум затрат на изготовление аппарата. Потребуется только отыскать или приобрести цанговый патрон.
Простейший вариант конструкции получается еще меньшего размера, чем заводские устройства.
Изделие очень удобное в использовании и управлении.
Имеет уникальный вид и стильный дизайн, так как изготовитель сам дополняет свое творение различными элементами.

Подключаем питание и начинаем работу

Подводя итог, немаловажно подчеркнуть потребность человека в таком инструменте, как мини-дрель. Ведь с ее помощью можно не только сверлить печатные платы, но еще и использовать для шлифования различных деталей, которые окислились или взялись коррозией, предавая им первозданную внешность

Советуем почитать про самодельную мини-болгарку.

Сферы применения

У каждого человека в доме должна быть электродрель. Мини-электродрель много места не займёт. Хорошо, когда она есть под рукой. Нужна она довольно часто.

Для выполнения разной работы используются разные насадки. Одного взгляда на фото мини-дрели достаточно, чтобы понять – это инструмент, с помощью которого можно закрутить шуруп в труднодоступном месте, притом сделать это так, что и вблизи его не будет видно.

Часто во время внутренней отделки помещения приходится тратить больше времени на оформление стыков, углов, фиксацию всевозможных петель и планок, красивых декоративных деталей с множеством мелких элементов. Они нужны под потолком, в пазах, возле пола.

Главное, чтобы диаметр подходил. Самый тонкий шуруп можно будет закрутить. Дверные петли платяного шкафа старого образца удастся отремонтировать, прикрутить новые.

Ещё с помощью мини-дрели можно обрабатывать поверхность с небольшой площадью. Интересная это задача – изготовить пуговицы своими руками, например. Об этом когда-то люди, столкнувшись с автоматизацией, стандартизацией, массовым производством впервые, лишь мечтали.

Можно с её помощью отреставрировать журнальный столик и сделать это быстро, аккуратно. Самые разные идеи легко реализовать на практике.

Вещь это нужная, полезная, одним словом, позволяет экономить время, силы, не тратить их впустую на решение сверхзадач. Как умудрялись первобытные люди просверливать тонкие и аккуратные отверстия в камне? Никто не знает. Лучше купить мини дрель с насадками, просто сделать это, доверить поиск ответа на столь непростой вопрос археологам, историкам.

Характеристики мини-дрели зависят от фирмы-производителя, модели. Конфигурация постоянно совершенствуется, усложняется. Как выбрать мини-дрель с оптимальными параметрами?

Движок из автомагнитолы: сборка

После того как материалы собраны, необходимо разжиться паяльником, припоем, канифолью и проводами. Это необходимо для подключения дрели. Также рекомендуется найти или приобрести клей для более надежной фиксации элементов дрели.

Схема мини дрели.

Следующим этапом в цангу вставляют сверло и фиксируют его. Особенно это актуально, если замена сверла в цанге после установки на вал двигателя будет затруднена или невозможна. Обычно двигатели от автомагнитол имеют диаметр вала от 1,5 до 2,5 мм, поэтому крепежное отверстие в цанге должно находиться в этих пределах. Если будут люфты при креплении, то дрель будет вибрировать в процессе работы, что может вызвать смещение сверла и, как результат, отверстие в ненужном месте. Устранить вибрацию в процессе работы будет довольно сложно.

Далее готовую конструкцию следует установить в выбранный корпус и закрепить там. Для надежности крепежа можно использовать клей, при этом рекомендуется осуществлять точечное нанесение клея на поверхности корпуса или двигателя.

Важный момент. В процессе монтажа необходимо предусмотреть смену полярности на вводах двигателя. Сделать это можно либо проводами при подключении к блоку питания, либо развернуть сам элемент питания (если используются батарейки). Наиболее удобно и быстро второй вариант реализуется в случае, если корпусом дрели является корпус от фонаря. Смена полярности необходима для реверса двигателя, это может понадобиться для извлечения сверла.

Если в процессе работы появляются вибрации, то от них следует избавиться. Для этого можно использовать подручные материалы, которые применяют в качестве прокладки между электродвигателем и корпусом. Их монтаж следует осуществлять на клей для избегания их смещения или выпадения. Для надежной фиксации двигателя в корпусе рекомендуется применять стеклотекстолит. Проще всего достать кусочки стеклотекстолита из коробки из-под диска (той, которая прозрачная), при этом следует аккуратно выпиливать кусочки нужных размеров.

Как видно из приведенного выше описания, технология изготовления самодельной маломощной дрели достаточно проста и производится быстро при наличии всех необходимых элементов. Главным недостатком такой дрели станет использование тонких сверл, которые могут сломаться или застрять в рассверливаемой поверхности.

Движок из автомагнитолы: сбор материалов

Поскольку основной необходимой деталью является электродвигатель, то разделы будут нормироваться исходя из того, какой и где двигатель добыт. В данном разделе рассмотрен вариант изготовления дрели из моторчика автомобильной магнитолы. Для этих целей подойдет как относительно новая CD-магнитола, так и старая кассетная.

Ввиду того, что в магнитолах стоят двигатели постоянного тока, для них необходим блок питания или автономный источник энергии (типа батареек). Поэтому для изготовления блока питания необходимо иметь следующие материалы:

Схема сборки мини дрели.

Трансформатор напряжения понижающий (220/(3-25) Вольт).
4 диода для диодного моста (подбираются под мощность движка).
Регулятор напряжения.
2 конденсатора на 100 мкФ.
2 резистора, один из которых переменного сопротивления.

Найти схему примитивного блока питания в специализированной литературе не составит особого труда, поэтому подробно на ней останавливаться не стоит. При этом следует подбирать напряжение регулятором так, чтобы на движок подавалось номинальное напряжение. Несмотря на то, что движок постоянного тока из старого плеера, CD-проигрывателя или магнитолы и может работать почти при трехкратном повышении напряжения, делать этого не рекомендуется.

Другой важный момент заключается в подборе материала для корпуса. Здесь может быть что угодно: металлический цилиндрический корпус от фонаря, пустая емкость из-под дезодоранта, возможно использование труб с небольшим условным проходом (подбирается исходя из диаметра двигателя) или любых других подручных материалов. При этом наиболее удачным для дрели считается корпус от фонаря, поскольку в нем уже размещается отделение с элементами питания (батарейками), а для работы надо просто подключить двигатель к точкам вывода.

Следующей важной деталью, которую нужно раздобыть, является цанга (зажим) для сверл. Ее можно демонтировать с часовых отверток или приобрести в магазине

Последнее гораздо проще, однако следует помнить, что они менее живучи и вам придется ее периодически менять. Еще один момент – независимо от того, где будет взята цанга, необходимо продумать ее крепление к дрели. Поскольку она должна свободно вращаться на механизме, закрепить ее будет задачей не из простых. Здесь покупная цанга будет иметь некоторое преимущество перед вырезанной из какого-либо инструмента, поскольку имеет заранее выполненную систему крепления. Однако последняя на большинстве моделей выполнена неудачно.

После сбора всех материалов можно приступать к изготовлению дрели.

Сборка мини-дрели + (Видео)

В первую очередь необходимо закрепить на вал моторчика патрон или цангу. Для этого перед покупкой цанги измерьте вал мотора, они бывают двух размеров — 1,5 и 2,3 мм, и покупайте соответствующую деталь. Во избежание лишней вибрации закрепите патрон термоклеем. При использовании холодной сварки работы проводите очень быстро, она застывает почти мгновенно.

В приготовленном корпусе (например, пластиковый цилиндр с крышечкой) срежьте дно, сюда нужно будет вставить моторчик. В крышечке сделайте отверстия для вывода проводов. Если это корпус от фонаря, то это идеальный вариант с готовыми точками вывода.

Когда Вы поместили мотор с патроном в корпус, проверьте, плотно ли он там сидит, ведь при работе малейшая вибрация будет отражаться на качестве. В случае необходимости посадите на клей или холодную сварку.

Выведенные провода припаяйте к блоку питания или батарейке, обязательно изолируйте точки соединений. Для удобства в работе в один из проводов можно впаять кнопку для выключения. С этой стороны корпус от фонаря имеет еще одно преимущество — здесь имеется готовое отверстие для кнопки.

Если сверло крутится не в ту сторону, поменяйте полярность проводов. В случае сильной вибрации проверьте крепость крепления цанги или патрона.

Дрель из зубной щетки

Процесс изготовления

Когда вы подготовили корпус и сердцевину, можно приступать к непосредственно сборке дрели своими руками:

Поместите в баночку соединённые друг с другом патрон с моторчиком. Это нужно делать так, чтобы провода, которые торчат из патрона, затем разместились в крышке баночки.
Когда патрон целиком войдёт в банку, зафиксируйте его. Для этого залейте пустоты по бокам термоклеем, и дождитесь, пока он полностью схватится.
Закрепите выключатель на крышечке и присоедините к нему провода питания. Его тоже можно посадить на клей.
Присоединяем все провода к выключателю, схема присоединения используется стандартная. Можете для точности использовать амперметр.
После присоединения проводов, их нужно изолировать при помощи изоленты или термоклея.
Прикручиваем крышку к баночке и с другой стороны крепим сверло.

Готовая мини-дрель хороша тем, что она может работать как на батарейках, так и от электрического питания. Мы рассмотрели вариант сборки универсальной модели.

Естественно, что не имея навыков работы с электричеством, собрать такую дрель своими руками будет крайне непросто. Ниже предлагаем вам рассмотреть варианты сборки более простых дрелей для мелких бытовых нужд.

Как собрать своими руками дрель на основе корпуса ручки

Для её изготовления вам потребуются такие материалы: шариковая ручка-автомат; сверло с требуемым диаметром; термоклей; прочная палочка с ручками на конце, с помощью которых её можно вращать.

Особое внимание уделяйте выбору ручки для изготовления будущей дрели, а конкретно, её корпусу, поскольку при работе основная нагрузка будет приходиться именно на корпус. Требования к корпусу ручки такие:

Требования к корпусу ручки такие:

он должен быть максимально прочным, чтобы выдерживать нагрузки;
оптимальный вариант – корпус на основе качественных металлов;
если нет ручки с металлическим корпусом, выбирайте ручку на основе толстой пластмассы.

Процесс сборки выглядит следующим образом:

Разбирайте ручку до того момента, пока от неё останется только один корпус.
Нижняя часть корпуса, откуда обычно торчит стержень для письма, нужно открутить.
Вместо этой части, вставьте в корпус сверло таким способом, чтобы его рабочая часть торчала из-под нижней части, а вторая часть была вставлена в отверстие, которое есть в палочке.
Палочка вставляется в корпус одновременно со сверлом.
Чтобы конструкция дрели была целостной, её фиксируют к стенке корпуса с помощью термоклея.
Когда вы будете крутить механизм за специальные ручки, будет вращаться сверло, обеспечивая нужную работу посредством нажатия на корпус ручки.

https://youtube.com/watch?v=kKLL_tvTc94

Полный аналог фабричного «дремеля»

На иллюстрации китайский регулятор и блок питания от интернет-роутера (12V, 1,2A).

Как сделать патрон для мини-дрели + (Видео)

Для самодельного патрона Вам потребуется кусок металлической или текстолитовой трубы, по диаметру подходящей к валу моторчика. Длина самодельной втулки должна минимум в 2 раза превышать длину вала и позволять надежно укрепить сверло.

Закрепить втулку можно при помощи винтов или термоклея. Как правило, вал моторчика имеет диаметр 2-5 мм, а сверла для изготовления плат имеют меньший диаметр. Значит, нужно заполнить образовавшееся пространство наполнителем и добиться соосности сверла и вала.

В качестве наполнителя возьмите канифоль и насыпьте в отверстие втулки. Паяльником расплавьте канифоль и вставьте сверло. Канифоль затвердеет и будет надежно удерживать его.

Для того, чтобы добиться идеальной центровки, расплавьте еще раз канифоль и включите питание. Пока канифоль не застыла, попробуйте при помощи пинцета исправить положение сверла. При необходимости повторите операцию еще раз.

https://youtube.com/watch?v=K0fzqBmRjg0

Экономный вариант без корпуса

В этом случае падения напряжения при нагрузке на сверло не будет.

Если вы будете сверлить только текстолит печатных плат – смена сверла не потребуется. Значит крепим его стационарно. Переходную втулку можно сделать из чего угодно: трубка от телескопической антенны, игла от медицинского шприца, стержень от гелевой авторучки.

Учитывая миниатюрность конструкции, никакие зажимы не нужны. Все можно закрепить клеем или скотчем.

При универсальном использовании дрели, подразумевающим смену сверла или установку иных насадок, правильнее будет приобрести универсальный цанговый патрон.

Можно использовать стандартный кулачковый патрон, установив его на вал с помощью переходной втулки.

Если хочется элементарной эстетики – вариантов множество: и все они условно бесплатны.

Как сделать мини дрель для печатных плат своими руками

Основное назначение мини-дрели — сверление печатных плат, пластика, дерева и некоторых других нетвердых материалов. Компактность и эффективность позволили этому инструменту стать одним из основных помощников для домашнего мастера. Причем совсем необязательно покупать готовый инструмент – самодельная мини дрель ничуть не хуже справляется со своими обязанностями, чем ее заводской аналог.

Из чего можно сделать

Сделать мини дрель своими руками можно с помощью использования двигателей из различных подручных средств.

Фен. Данный вариант является наиболее предпочтительным, так как мощности моторчика от фена будет вполне достаточно для того, чтобы минидрель могла выполнять свои основные функции. Максимальное число оборотов такого двигателя достигает 1500-1800 об/мин.
Магнитофон. Поскольку мощность двигателя магнитофона очень маленькая, единственное, что может получиться из такой затеи – дрель для печатных плат. Питание двигателя осуществляется от 6 Вольт, а это значит, что вам придется подыскать соответствующее зарядное устройство или батарейку.
Двигатель магнитофона
Катушка от удочки. Мини ручная дрель может быть изготовлена из обычной катушки для удочки. Механизм катушки будет использоваться в качестве моторчика и посредством вращения приводить в действие патрон со сверлом. Достоинством данного способа является простота изготовления и отсутствие необходимости питания от аккумулятора или электросети.

Алгоритм изготовления устройства

Сбор проходит в 3 этапа. Рассмотрим подробнее каждый из них.

Делаем мини патрон

Для того, чтобы собрать мини патрон для дрели, необходимо приобрести цангу – специальный механизм, предназначенный для зажима цилиндрических предметов. Далее необходимо соединить моторчик с контактами будущей батарейки, которая будет питать устройство во время работы.

Цанга зажимная

Если ваша дрель крутится не в ту сторону – поменяйте местами расположение контактов проводов.

Найти сверло подходящего размера не составит труда. Вставьте сверло в корпус цанги и плотно зажмите. Далее, готовую насадку необходимо установить на корпус моторчика. Цанга должна плотно садиться на вал двигателя. В противном случае вам не избежать вибрации. Патрон на самодельную мини дрель готов.

Насадки для самодельной мини дрели можно приобрести в любом строительном магазине. Перед покупкой убедитесь, что они подходят по диаметру к цанге.

Подготовка корпуса

В качестве корпуса для будущего устройства можно использовать как емкость из-под антиперсперанта, так и обычную полую трубку подходящего размера. Если в качестве корпуса вы используете простую полую трубку, необходимо срезать дно и на его место вставить резиновую или иную заглушку. Если вы делаете аппарат из корпуса антиперсперанта, в крышке необходимо просверлить отверстие для выхода сверла.

Соединяем элементы

С обратной стороны необходимо установить двигатель. Если ваш моторчик не подходит по размеру – подберите другую трубку. Посадка должна происходить очень плотно, чтобы избежать вибрации во время вращения вала. После этого достаточно затянуть болты на цанге и подключить полученное устройство к электросети.

Одним из основных недостатков сбора дрели своими руками из моторчика является меньшая мощность, в сравнении со стандартным аппаратом, и низкая прочность сверла.

Если для вашей работы необходима фреза, вы можете легко сделать ее своими руками из старой зажигалки. Для этого достаньте из зажигалки крутящий барабан и насадите его на подходящий по размеру болт. Зафиксируйте это гайкой и вставьте в отверстие цанги. Фреза для обработки поверхностей готова!

Если по каким либо причинам патрон не подходит по размеру к цилиндрическому валу мотора или катушки, необходимо его хорошо обезжирить и затем посадить на горячий клей. Это поможет получить устойчивую и прочную конструкцию.

Такая мини дрель с приобретенными насадками может выполнять работу по мелкому ремонту технических средств, сверлению пластика, тонкого металла и изготовлению поделок.

Цанговый патрон для мини дрели своими руками

Материал единственного элемента сверхпростого «патрона» – пластик (оргстекло, эбонит, текстолит).

В цилиндрической заготовке с торца сверлят отверстие диаметром на 0,5 мм меньшим, чем вал выбранного в качестве привода микродрели электромоторчика. Затем сверлом точного размера, зажатым в тисочках, как бы развертывают канал.

Рис. 1. Мини патрон для дрели из 1 детали: (1,2,3- последовательность выполнения операций, 4 – переходник с конусом Морзе для патрона. )

Насадив заготовку на вал мотора, подают на него напряжение (все дальнейшие работы ведутся при включенном электродвигателе) и с помощью скальпеля и надфилей обтачивают деталь снаружи. После оформления центрирующего углубления сверлят отверстие под хвостовик инструмента. При неподвижном сверле и вращающейся заготовке соосность обоих каналов идеальная.

В готовом держателе инструмент монтируется на клею. Полезно каждое из мелких сверл снабдить собственным «патроном». Нетрудно выточить и переходник с конусом Морзе под патрон № 1а.

Цанговый патрон является видом зажимного патрона. Предназначен для зажатия цилиндрических заготовок с гладкой поверхностью. Используют для сверлильных, сверлильно-присадочных, фрезерных, токарных станков и станков с числовым программным управлением. Основной элемент цанга – втулка с продольными разрезами. Между надрезами находятся упругие лепестки, которые при сжимании держат материал. Обычно один патрон продается с набором цанг разного диаметра.

Устройство и виды

Фото цангового патрона

Патрон состоит из трех частей – корпуса, сменной втулки (цанги) и зажимной гайки. Цанга имеет несколько осевых прорезей, делящих ее на лепестки. Количество лепестков меняется в зависимости от диаметра втулки. Материал держится за счет того, что контргайка передает давление на конусное образование, и деталь сжимается радиальным усилием. Есть сменные цанги для крепления цилиндрических деталей, а также заготовок в форме многогранников. Устанавливается патрон цанговый на вал станков.

В зависимости от назначения, цанги делятся на три вида:

Подающая цанга. Представляет собой закаленную стальную втулку, имеющую три неполных надреза. Лепестки направлены к центру и пружинят. Отверстие подающей цанги подбирается такого диаметра, чтобы деталь плотно зажималась. Оснащается набором сменных вкладышей, дающих возможность зажимать детали разного диаметра и профиля.
Зажимная цанга. Представляет собой втулку со сквозным отверстием. Вдоль оси формируется два места крепления. Материал, установленный в цангу, крепко фиксируется и держится в процессе работы. Для квадратных деталей делается зажим с четырьмя прорезями, для круглых и шестигранных материалов – с тремя. С набором цанг под разные формы заготовок можно закрепить в патрон деталь любой формы. Преимуществом таких моделей является практически нулевые радиальные биения.
Разъемная цанга. Применяется при обработке деталей с небольшим диаметром. Разведение кулачков производится с помощью пружин.

Применение

Чертеж цангового патрона

Так как каждая цанга предназначена только для одного диаметра, их используют при работе с длинными металлическими прутками фрезеровочных станков. Также высокая точность дает возможность закреплять метчики, фрезы и наконечники гайковертов. С их помощью крепятся сверла сверлильно-присадочных станков. Внутренняя поверхность цанги отшлифованная, поэтому поверхность заготовки в местах, где произведен зажим, не деформируется.

Кроме оборудования для станков, мини патроны используются в строительных приборах. Существуют дрели с мини патронами и фрезеры с мини патронами.

Также с помощью мини самозажимных патронов крепятся строительные инструменты к ручкам. Это позволяет сделать универсальные ручки для нескольких инструментов. С помощью мини патрона, прикрепленного к концу ручки удобно менять стержни напильников или отверток.

По такому же принципу происходит зажим графитового стержня в механических карандашах. При нажатии на кнопку карандаша, выдвигается мини цанга, расходятся в сторону лепестки и стержень выходит на необходимую длину.

Преимущества и недостатки

Чтобы понять, подходит ли такой патрон для вас, важно разобраться в его особенностях. Самозажимные патроны обладают набором преимуществ:

Простота установки и демонтажа заготовки. Не нужно владеть набором дополнительных инструментов – шпилек, стопоров или зажим ключами.
Зажим деталей маленького диаметра.
Длительный период эксплуатации. За счет того, что цанговые патроны изготовляют из закаленной или цементирующей стали, они имеют большую прочность.
Большая площадь поверхности контакта исключает прокручивание заготовки.
Минимальные биения. В самозажимных втулках деталь хорошо центрируется. Это позволяет увеличить точность обработки материала. Мини колебаниями материала обычно пренебрегают.
Универсальность. Подходит практически для всех видов станков.

Главным недостатком является то, что один цанговый зажим держит деталь определенного размера. Поэтому желательно владеть набором сменных цанг и подбирать их под каждую заготовку. Также для решения этой проблемы используются переходные втулки. Они также имеют лепестки, но форма втулок цилиндрическая. Втулка устанавливается внутрь цанги соответствующего размера, в отверстие переходной втулки вставляется заготовка. Зажимная гайка затягивается и сжимает цангу, внутри нее сжимается переходная втулка и держит деталь. С набором сменных цанг или переходных втулок самозажимный патрон становится незаменимым механизмом для станка.

Самостоятельное изготовление

Сделать своими руками цанговый патрон непросто. Для этого вытачиваем три основные части – корпус, цангу и контргайку. Лучше всего для этого подойдет сталь 50ХФГА. Для изготовления нужно владеть набором инструментов и фрезерным станком. Самодельный патрон не уступает по качеству заводским аналогам.

Для корпуса подбирается цилиндрическая болванка подходящего размера. В ней сверлится по оси сквозное отверстие, внутри нарезается резьба для закрепления на месте шпинделя станков. После этого самодельный корпус устанавливается непосредственно на вал станка. Внутри обтачивается коническая форма под цингу. Затем снаружи нарезается резьба под закрепляющую гайку.

Следующей делается контргайка. Подходящую болванку закрепляют в патроне станков. Делаем сквозное отверстие, растачиваем внутреннюю полость и нарезаем внутри ответную резьбу того же диаметра, что и на корпусе.

Сложнее всего сделать цангу. Заготовку нужно обточить, сделать отверстие с помощью сверла. После этого вытачивается конусообразная часть, на ней делаются прорези диском с алмазным напылением.

Самодельный патрон должен иметь детали максимально точных размеров. Все внутренние поверхности должны быть отшлифованы. На контргайку снаружи можно сделать рифление, тогда вы сможете устанавливать заготовку своими руками.

Если есть возможность, нужно закалить все части патрона. Иначе самодельный патрон прослужит недолго. Если закалка невозможна, цангу можно сделать из латуни или бронзы. Пользоваться такими цангами нужно с осторожностью.

Если при работе на станке вам важна точность и размер заготовок меняется редко, то вам идеально подойдет цанговый патрон.

Об этой странице

Мы зарегистрировали подозрительный трафик, исходящий из вашей сети. С помощью этой страницы мы сможем определить, что запросы отправляете именно вы, а не робот. Почему это могло произойти?

Эта страница отображается в тех случаях, когда автоматическими системами Google регистрируются исходящие из вашей сети запросы, которые нарушают Условия использования. Страница перестанет отображаться после того, как эти запросы прекратятся. До этого момента для использования служб Google необходимо проходить проверку по слову.

Источником запросов может служить вредоносное ПО, подключаемые модули браузера или скрипт, настроенный на автоматических рассылку запросов. Если вы используете общий доступ в Интернет, проблема может быть с компьютером с таким же IP-адресом, как у вас. Обратитесь к своему системному администратору. Подробнее.

Проверка по слову может также появляться, если вы вводите сложные запросы, обычно распространяемые автоматизированными системами, или же вводите запросы очень часто.

способы сборки, требуемые материалы и особенности работы, полезные советы

Мини-дрель своими руками

Все самодельные мини-дрели, которые вы можете изготовить самостоятельно, можно разделить на электрические (приводимые в движение посредством электрического двигателя) и ручные мини-дрели (вращаемые вручную). Первый вариант имеет значительные преимущества за счет автономной работы, но, в то же время, вам необходим и двигатель, и источник питания для него. Второй вариант мини-дрели не требует ни питания, ни электродвигателя, поэтому его куда проще изготовить при наличии всех необходимых материалов. Выбрав, какой тип вам больше подходит, можно переходить к его изготовлению.

Электрическая

Сразу заметьте, что это именно уменьшенный вариант классического приспособления для сверления, поэтому и работы, которые можно выполнять мини-дрелью ограничиваются пластиком, печатными платами, фанерой, мягкими породами древесины. Работать по стальным заготовкам и бетону она не сможет, поэтому и мощность устройства относительно небольшая.

Что нужно для электрической мини-дрели?

Каждый из нас у себя дома может найти огромное количество подручных приборов, которыми больше не пользуется, но их еще можно применить для создания мини-дрели.

Рис. 1: конструктивные составляющие самодельной дрели

Чтобы собрать такой инструмент самостоятельно вам понадобится:

Небольшой двигатель – это самая важная часть, так как от его параметров напрямую будут зависеть возможности мини-дрели. Наиболее подходящими вариантами являются двигатели от старых фенов – у них достаточно хорошая мощность и количество оборотов от 1000 до 1800 об/мин, да и сами фены часто отправляются в категорию хлама еще с рабочим двигателем. Также хорошо подойдет двигатель от блендера или миксера (от них можно оставить и корпус), от магнитофона и детских игрушек двигатели менее мощные, но для мини-дрели вполне подойдут.
Источник питания – в зависимости от типа устройства двигатель может иметь питание как от сети 220 В переменного тока, так и от пониженного напряжения на 6В постоянного тока. В первом случае его достаточно подключить к розетке через шнур питания. Если двигатель работает от постоянного тока с номинальным напряжением в 3, 6, 12 В, вам понадобится блок питания с преобразованием до соответствующего уровня или несколько батареек.
Патрон — в качестве патрона для мини-дрели идеальным вариантом будет родной элемент вышедшего со строя шуруповерта или небольшой дрели. Но разжиться такой роскошью могут далеко не все, поэтому универсальным вариантом считается цанга – деталь для зажима круглых элементов или самодельная втулка из металлической трубки с болтовыми зажимами.

Рис. 2: цанга для патрона

Важным параметром цанги является внутренний диаметр — он должен четко подходить под диаметр вала двигателя. Если цанга будет с меньшим диаметром, она попросту не налезет на вал, если слишком большим, то будет болтаться, что скажется на процессе сверления. Поэтому перед приобретением конкретной модели, замерьте вал, как правило, это 1,5 или 2,3 мм, но величина может отличаться.

Корпус – основная функция корпуса – защитить как само устройство от засорения и воздействия внешних факторов, так и человека, изолировав электрическую часть мини-дрели от рук. Поэтому в качестве корпуса для мини-дрели отлично подойдут пластиковые детали: флаконы из-под дезодорантов, пластиковые трубы для системы водоснабжения, корпуса из-под старых фонариков и прочие варианты. Вопрос изоляции особенно актуален для устройств, питающихся от сети 220 В, если дрель питается от безопасного низкого напряжения до 42 В переменного и 110 В постоянного тока, корпус можно изготовить из металлических труб, баллончиков и т.д.Рис. 3: вариант корпуса из шприца
Соединительные провода – выбираются в зависимости от нагрузки, но в связи с малым амперажом двигателя, можно выбирать изолированные марки небольшого сечения. Для их пайки вам понадобится припой и паяльник или соединительные разъемы типа папа-мама. Второй вариант актуален в тех ситуациях, когда вам понадобиться включать реверсивное движение мини-дрели.
Сверло и другие насадки – устанавливаются в цангу, при желании можно заменить сверло на фрезу и т.д. Выбираются по диаметру отверстия цанги.

Большинство деталей вы сможете найти у себя дома, но если вы не найдете патрон, лучше приобрести цангу или заказать втулку у токаря. Не стоит припаивать сверло напрямую к валу, как советуют некоторые «умельцы». Такое крепление может запросто выйти со строя еще задолго до завершения первой работы мини-дрелью.

Порядок сборки электрической мини-дрели.

Для сборки выберете сухое место, чтобы внутрь устройства не попала влага на этом этапе. Так как вода или конденсат может повредить вашу дрель при включении или ударить током. Весь процесс условно подразделяется на несколько этапов, соблюдая которые вы получите мини-дрель, особо не отличающуюся по параметрам от заводских изделий:

Припаяйте к контактам электрического двигателя два проводника (если вы не оставили их от предыдущего изделия). Для моделей постоянного тока важно соблюдать полярность подключения, поэтому провода для удобства лучше пометить разными цветами.Рис. 4: припаяйте провода к мотору
Припаяйте кнопку в цепь пуска двигателя – это не обязательная опция, но достаточно удобная, если вы собираетесь подолгу работать мини-дрелью.Рис. 5: кнопка для электродрели
Закрепите сверло в цанге или втулке, в зависимости от конструкции патрона, его необходимо зажать настолько плотно, чтобы оно не проворачивалось руками.Рис. 6: установите сверло
Установите собранный патрон на вал двигателя, добейтесь максимально возможной глубины. Но обязательно проследите за тем, чтобы сам патрон не касался корпуса мотора при вращении, между ними должен быть зазор хотя бы в 2 – 3 мм. Так как при больших оборотах он может расшатываться и цепляться за корпус двигателя, что со временем может разбить мотор.Рис. 7: наденьте патрон на двигатель
Зафиксируйте патрон на валу посредством болтов. Заметьте, затяжку следует производить поочередно на равное количество оборотов каждого из болтов. Если во время фиксации вы обнаружили, что один или несколько из болтов уже не тянуться, попустите предыдущие, чтобы уравнять их. В случае смещения головки относительно вала произойдет разбалтывание сверла и самой мини-дрели во время сверления.Рис. 8: порядок затягивания патрона
Мини-дрель готова, подключите устройство к электрической сети или батарейке и попробуйте запустить.Рис. 9: подключите источник питания

Обратите внимание, что в момент пуска ни в коем разе не следует подносить вращающиеся элементы к лицу и уж тем более к глазам. В аварийных ситуациях сверло может вылететь из патрона или сам патрон может соскочить с вала.

Механическая

Для такой мини-дрели вам понадобиться любой механизм с передаточными шестернями из горизонтальной в вертикальную плоскость. Наиболее оптимальным вариантом, из доступных в быту, является безинерционная катушка от удочки.

Рис. 10: катушка для удочки

Данный вариант особенно хорош тем, что весь механизм уже совершает вращательные движения, у него есть ручка, поэтому вам понадобиться приложить минимальные усилия при изготовлении мини-дрели.

Но, обзавестись подходящим патроном, все же придется. Как и в предыдущем варианте, для него можно взять деталь от старого ненужного шуруповерта, цангу или втулку. Подбирать конкретную модель цанги лучше после разборки катушки, когда вы сможете замерить диаметр вала.

Процесс изготовления ручной дрели можно подразделить на такие этапы:

Снимите шпулю – для этого вам потребуется открутить винт на валу;Рис. 11: открутите винт

Рис. 12: снимите шпулю

Открутите гайку и снимите кассетуРис. 13: открутите гайку
Измерьте длину вала и глубину будущего патрона – если эти параметры соизмеримы, можете крепить их друг к другу;Рис. 14: измерьте длину вала
Для закрепления патрона к валу используйте болтовую фиксацию для цанги или втулки;Рис. 15: цанга для вала
Если ручка катушки слишком большая, и вы цепляете рукой обрабатываемую поверхность во время сверления, ее следует укоротить, чтобы она не мешала;

Для укорачивания ручки необходимо отпилить часть плеча, а саму рукоятку мини-дрели повторно зафиксировать при помощи штифта. Ручная мини-дрель готова для использования, но следует отметить, что излишне давить на сверло не стоит, так как оно легко сломается или деформируется.

Сфера применения

Маленькая дрель с комплектом функциональных насадок бывает порой просто незаменимым инструментом для осуществления следующих работ:

сверление отверстий диаметром 0,5-2 мм;
фрезерование небольших деталей;
гравировка, шлифовка и полировка;
резка, заточка и доводка мелких изделий.

Материалы

Какие материалы нужны для создания мини дрели своими руками? Чтобы сделать своими руками мини дрель, сначала подбирают две важнейшие детали: это моторчик от какого-нибудь старого электроустройства и цанговый патрон.

Механическое зажимное приспособление можно приобрести практически на радиорынке. Там же найдется электромоторчик. В крайнем случае, эти детали можно заказать в интернет-магазине.

Важно! Покупать в сети патрон выгодно тем, что в комплект поставки входит набор различных насадок для минидрели. Собрав самодельное устройство, не нужно подбирать по диаметру вала свёрла, шлифовальные и пильные диски.

Что касается корпуса, то существует масса возможностей сделать его из любых подсобных материалов. Обязательно нужно запастись термоусадочной плёнкой для надёжной изоляции токонесущих частей.

Чтобы инструмент мог использовать энергию бытовой сети, нужен выпрямитель с регулятором напряжения. Также понадобятся микровыключатель, электрошнур, паяльник. Обязательно наличие клеевого термопистолета. Для жёсткой фиксации деталей вместо него применяют композитный состав – холодная сварка.

Полный аналог фабричного «дремеля»

Первое, что потребуется, чтобы сконструировать мини-дрель — миниатюрный электромотор на 5 — 12 Вольт. Их можно найти в детских и декоративных игрушках, старых кассетных плеерах, принтерах или портативных вентиляторах. Во многих магазинах они продаются в секции электроники и моделирования, в том числе и в интернет-магазинах.

Пример дрели

Оригинальный корпус тоже делается самостоятельно с таким расчетом, чтобы двигатель плотно закреплялся внутри, при этом оставляя зазор или открытую часть в месте нагрева.

Корпусом мини-дрели может быть любая пластиковая трубка.

Попадаются модели, в которых использовался тубус от герметика, шприц, пластиковый туб от зубной пасты или от детских конфет.

Подойдет также подпиленный по нужной длине кусок сантехнической пластиковой трубы, но в этом случае открытые концы нужно будет закупоривать какой-либо подвижной «пробкой», например, акриловой или вырезанной из пластика.

Патрон или зажим мини-дрели можно изготовить самостоятельно, например, из обычной соединительной клеммы, или купить на рынке или в магазине. За цангой можно обратиться в граверные мастерские, а также в отделы для моделирования или секции комплектующих для бытовых электроинструментов.

Полученный инструмент — это универсальный вариант; в зависимости от вида ремонта таким зажимным патроном фиксируются различные насадки: сверла, фрезы, диски с режущей кромкой или головки отверток.

Варианты корпуса для мини дрели

Патрон для лампы

- Емкость от антиперспиранта. Некоторые пластиковые емкости идеально подходят по размеру под моторчик от магнитофона или CD-проигрывателя. Если мотор чуть больше по размеру, можно вставить его с небольшим натягом. В крышке емкости от антиперспиранта необходимо вырезать отверстие для вывода патрона. Для большего удобства в нижней части можно установить разъем для подключения блока питания, а сбоку кнопку включения. Это позволяет хранить дрель отдельно от блока.

Емкость от антиперспиранта

Электрический патрон. Вариант менее приемлемый: сделать отверстие в таком прочном пластике не получится, поэтому кнопку включение придется зафиксировать на корпусе с помощью клея. В качестве задней крышки можно использовать емкость от мыльных пузырей.
Трубка подходящего размера. Подойдет любой материал – металл, пластик или резина. Не столь эстетичный вариант, как вышеперечисленные. Учитывайте, что при креплении моторчика к корпусу не должно быть зазоров, иначе возможно биения сверла в процессе работы. Для дополнительной фиксации можно использовать холодную сварку или суперклей.

Механическая мини-дрель + (Видео)

Если Вы вдобавок к электронике увлекаетесь еще и рыбалкой, то в Вашем доме наверняка найдется старая удочка с безынерционной катушкой. Она-то и послужит основанием для механической мини-дрели.

Вначале снимите шпулю с катушки, она крепится винтом на валу. Далее измерьте длину вала и сравните ее с длиной отверстия патрона. Если вал длиннее, обрежьте его в соответствии с размерами отверстия патрона. Посадите патрон (или цангу) на вал при помощи термоклея или холодной сварки.

Для удобства работы осталось переделать ручку катушки, она достаточно длинная и будет мешать быстроте сверления. Отпилите часть длинного колена ручки, а непосредственно ручку закрепите на оставшийся отрезок. Крепится она достаточно легко расклепанным металлическим штифтом.

Ваша механическая дрель готова к работе.

Дрель из зубной щетки

Причины для занятий этим родом деятельности

Помимо уже перечисленных нами причин, вроде реализации вашего творческого потенциала, если таковой имеется, существует ещё ряд весомых аргументов в пользу того, чтобы попробовать выполнить данную работу.

Можно работать вместе с ребёнком, попутно развивая в нём воображение и творческие способности. Ведь, любому ребёнку стало бы интересно, как, например, сделать домашний мини-сад и тому подобное.

Добавить предметы декора в вашу дачу или же частный дом, сделав его красивее. Вы можете превратить неприметную дачу в уютное место, в котором приятно провести время.

Инструменты

Необходимые ручные инструменты для изготовления мини дрели практически все перечислены выше по тексту. Можно добавить набор отвёрток, мини тиски, нож, мелкие метизы, ножовку, электро точило, напильники или надфили. Плоскогубцы и кусачки тоже не помешают.

Подручные материалы для мини-дрели своими руками

Существует множество альтернативных вариантов применения Ваших изобретательских способностей для создания мини дрели своими руками. Основаниями для создания таких инструментов могут служить:

Дисковод от DVD;
Моторчик от старой электробритвы;
Зубная электрическая щетка;
Рукоятка клеящего пистолета с подходящим моторчиком;
Нерабочий шуруповерт;
Мотор стиральной машины;
Старый фен;
Пластиковая труба.

Все эти вроде бы уже ненужные мелочи могут сослужить хорошую службу и стать главной деталью для создания необходимого инструмента.

Важно! При работе с самодельной мини-дрелью старайтесь держать сверло перпендикулярно рабочей поверхности. Это убережет сверло от поломки и продлит жизнь Вашему прибору.

Комплектующие для установки гидравлики

Обычно гидросистему устанавливают на тяжелых мини-тракторах, однако встречаются и мотоблоки ею оснащенные.

Для установки гидросистемы на самодельный мини-трактор понадобятся:

шестеренчатый насос, НШ-10 будет достаточно;
гидрораспределитель, подойдет с МТЗ-80/82;
силовые гидроцилиндры;
масляный бак;
фильтр.

Для привода рабочих органов навесного оборудования вместо ВОМ удобно использовать гидромотор.

Работа микродрелью серии МД — низкие обороты от 2000 — 9 000 об.минуту

Как правильно работать МИКРОДРЕЛЬЮ (в отличии от гравера) серии МД — на низких оборотах с малой мощностью ?

Казалось бы — что тут сложного? Включил в сеть адаптер — подсоединил к корпусу МД и включай !

Рассказываю подробности :

Микродрель не может работать без адаптера (12 или 24 вольт) — так как ее мощность очень небольшая и ток намного слабее чем в обычной электро сети 220 вольт.

Поэтому — беря в руки 12 (24)вольтовую машинку — мы можем не боясь держать ее в руках и работать на весу или в станке (станине) — ощущая только вибрацию пальцами рук и тепло от работы двигателя.

Нажав кнопку вкл-выкл сверху корпуса — мы запускаем механизм в действие. МД зажужжала …от 2000- 9000 оборотов в минуту.

В патрон (цанговый или кулачковый ) микродрели — может быть вставлены насадки диаметром от 0,1 — до 4 мм .Это держатели насадок , сверла , боры и прочие стержневидные насадки — для нужных работ . Наши насадки и сверла — в ассортименте все идеально подходят для наших микродрелей. А станина — полностью соответтсвкет размерам МД (механическая )

Работа с машинкой МД — расчитана на БУМАГУ, КАРТОН, ПЛАСТИК, ОРГстекло, ДЕРЕВО, КАМНИ, СТЕКЛО, МЕТАЛЛ , РЕЗИНУ, КОЖУ и прочие матералы — доступные обработке сверлящим эелементом МД. Для каждого — свои насадки .

Например :

МД1 — можно сверлить — бумагу, картон , пластик , мягкую резину и слои тонкой кожи , очень не плотные срезы дерева.

Стекло, камни, металлы — не подойдут для это слабой модели. Шлифовать и полировать — не хватит мощности.

МД2- берет тот же перечень + не твердые камни, смолу эпоксидную, полировка металла кости стекла камня , дерева и кожи СВЕРХ легкая полировка , шлифовка — но без нажимов , иначе застревает . (см.МД3) правый ряд на фото .

МД3 — берет все тоже самое — но уже пригодна для твердого пластика , шлифовки стекла, камня , металла , дерева , полировки …без нажима и чрезменрых усилий.

Но не возьмет (не просверлит )более твердые материалы и толстые — камни, стекло, металл …дерево . ЗАСТРЯНЕТ — не потянув по мощности, не смотря на довольно быстрые обороты 4000-9000 в минуту. Отлично подойдет для работы с изделиями из эпоксидной смолы и жемчуга , кости и подобных по плотности материалов.

Удобна в руке и станине — УНИВЕРСАЛЬНА и может пригодиться в хозяйстве — именно как микродрель .

МД4 — с цангаовым патроном (зажим так же от 0,3 — 4 мм ) более мощная (по сравнению с МД1-МД3) но крутит средне — от 4500 оборотов в минуту , на максимум — (при блоке питания с регулировкой — от 12 — 24 вольт до 9000 в минуту) .

МД6 — та же мождель только с кулачковым патроном и ключом. Те же характеристики — но больше комфорта — не нужно менять цанги !) Просто раскрутите рукой патрон и поменяйте насадку , можно подкрутить ключем до полного упора.

МД6 — используют буквально ..везде . Можно просверлить отверстие под гвоздь в стене , дереве , пластике , стекле , камне, смоле , резине , картоне …под саморезы . Можно отшлифовать поверхность шлифовальными насадками из наждачки или абразивными камушками , алмазными дисками . Отполировать поверхность до блеска — с помощью пасты и без — полировальными фетровыми или хлопковыми дисками . Любые заусенцы и зазубрины — можно убрать с помощью микродрели — легко держа ее в руке . Удобна и вынослива, 10-15 минут работы без выключения с такими же передышками в течении 2 часов — позволят инструменту долго служить своему хозяину и не выходить из строя .

В станине — так же удобно работать — поддерживая рукой материал — передвигая его по необходимости . Можно зажимать в микро тиски и обрабатывать материал — держа микродрель в руке .

Можно подключать к адаптеру с регулировкой от 12- 24 вольт .

Этой микродрелью УНИВРСАЛ МД6 (4) можно делать ВСЕ !

От просверливания отверстий от 0,1 мм до 4 мм — до шлифовки полировки любых поверхностей . Она — равнозначна ГРАВЕРУ — только ниже по оборотам (гравер от 5000 — 15000, 30000 об.минуту — а МД4 — 4500-9000 об.минуту)

Многие говорят — что цена довольно высока — ведь это маленькая машинка …а гравер такой большой и мощный — цена соответствует назначению . То что можно сделать МИКРОДРЕЛЬЮ — невозможно сделать гравером . Высокие обороты и мощность — могут испортить всю работу ( не стоит пренебрегать этими рекомендациями , выбирая импортный и красивый гравер …с насадками .

МИКРОДРЕЛЬ удобнее — гравера —

РАЗМЕРАМИ — в 3 раза меньше и по весу — 150-300гр — МД , гравер — от 500гр — 1 кг

Удобна в работе — как ручкой — в управлении и нажиме . Гравер — удержать в руке — довольно трудно и вибрация утомляет мышцы рук и пальцев …

Микродрель не потребляет лишней энергии и служит дольше гравера за счет микродвигателя — Россисийских производства со времен СССР.

За качество — отвечаем и гарантируем ремонт и обмен в случае брака (что почти исключено по многолетнему опыту)

На фото внизу — края изделия из эпоксидной смолы — перед шлифовкой .

Нужная, удобная, компактная микродрель — решит многие вопрсоы в работе с ювелирными изделями , в быту , ремонте .

В творческих задумках мастеров разного профиля (с деревом, стеклом, камнем, металлом…пластиком , эпокисдной смолой и др.)

Вихрь Г 150

Вихрь Г 150 тоже по праву считается моделью из бюджетных, однако используется зачастую даже в промышленных масштабах. Мощность этого устройства достигает уже 1500 ватт, а 30 тысяч оборотов в минуту делают свое дело как нельзя лучше. Такой прибор также считается гравером, так как выполняет те же самые функции. Вес устройства составляет уже 1,15 кг.

Другая модель, которая обладает тем же патроном, но более высокой мощностью, может уже выполнять более серьезные задачи. А в целом характеристики мини-дрелей варьируются в одном диапазоне.

Гибкий вал для бормашины своими руками

Если вам необходимо передать вращение мотора гравера, дрели или бора на насадку, то вам понадобится гибкий вал. Это устройство состоит из заключенной в гибкую броню проволоки, свитой в несколько слоев, и

сможет значительно расширить функционал ротационного инструмента. Собрать гибкий вал можно самостоятельно.

Для этого понадобится:

Латунная трубка;
Две втулки М4 с резьбой;
Вал из электрода (диаметр 5 мм) с резьбой М5;
Переходник с внутренней резьбы М5 и наружной М8 на 0,75;
Быстрозажимной мини-патрон;
Зажим из просверленного по оси болта М12;
Защита для соединения.

Собираем гибкий вал. Для этого вставляем в латунную трубку вал из электрода и надеваем на обе стороны трубки втулки М4. С одной стороны трубки накручиваем на втулку переходник, а на него – мини-патрон. С обратной стороны трубки располагаем зажим, с помощью которого соединяем вал из электрода с гибким. Для удобства можно сточить на наждаке головки винтов на зажиме. Надеваем на зажим специальную латунную защиту, и фиксируем ее крепежами. Изолируем соединение. Гибкий вал готов! Для удобства со стороны патрона можно разместить хомут с пластмассовой ручкой.

Сборка

Производить сборку МД нужно на хорошо оборудованном рабочем столе. Должно быть установлено удобное освещение монтажной зоны. Необходимые электроинструменты должны располагать доступностью блока розеток бытовой электросети.

В статье перечислено несколько вариантов изготовления самодельных мини дрелей. Пытливый ум домашних «левшей» на этом не останавливается. В сети можно найти другие остроумные решения конструкций миниатюрных дремелей.

Из шариковой ручки

Для изготовления сверлильного приспособления из шариковой ручки не нужны электрические элементы, не требуются навыки работы с электроинструментами.

Необходима шариковая ручка с автоматическим механизмом, термоклей, палочка с перемычками на конце, при помощи которой происходит вращение сверла, сверло необходимого типоразмера. Основная нагрузка ложится на корпус, поэтому нужно выбирать образцы из металла или плотного пластика.

Процесс сборки

Шариковую ручку полностью разбирают. В нижнюю часть корпуса, из которой обычно выходит стержень, вставляют сверло. Хвостовик фиксируется в отверстие на палочке. Чтобы вся рабочая конструкция инструмента стала единым механизмом, детали фиксируют к внутренним стенкам корпуса термоклеем. Процесс сверления будет выполняться посредством механического воздействия на палочку, служащую рукояткой устройства.

Чем раньше сверлили платы:

Раньше, во времена тотального дефицита, чтобы обладать примитивной сверлилкой печатных плат, нужно было как минимум, иметь знакомого токаря и через десятые руки доставать дефицитные моторчики.

У меня же, например, в детстве был моторчик от швейной машинки с насаженной на ось точеной втулкой и закрепленным двумя винтами сверлом диаметром 1 мм. Приспособа чисто под сверление печатных плат одним единственным сверлом. Зверски жужжала и давала адские помехи на телевизор, сильно грелась и в конце концов сгорела, земля ей пухом.

Потом, в качестве дрели у меня уже был небольшой электродвигатель от бобинного магнитофона марки маяк-202 на 220 вольт. Это был асинхронный двигатель, помещающийся в ладонь и подключаемый к сети по стандартной схеме через конденсатор 2 мкф. На валу так же была самодельная точеная втулка — переходник на трехкулачковый патрон под сверла 0.8 – 8 мм. Эта дрелька была уже просто шиком и являлась предметом завести моих друзей. Хоть и грелась так, что держать её нужно было в перчатке.

Зажимной механизм

Следующий важный компонент устройства – патрон, применяемый для удерживания сверла. Чтобы изготовить приспособление для зажима, необходимо заранее приобрести цанговый патрон. Он являет собой зажимное устройство, способное крепко держать предметы цилиндрической формы. Закрепив сверло в цанговом патроне и сильно зажав его на оси мотора, надо всего лишь подключить к мотору устройство питания либо батарейки.

Подобный упрощенный вариант мини-дрели уже способен просверливать отверстия.

Если у вас нет желания дальше обременять себя, и вы будете использовать инструмент не очень часто, можно оставить его в таком виде.

Впрочем, удерживать «обнаженный» мотор в руках дискомфортно, да и мини-дрель смотрится малопривлекательно. Чтобы довести начатое до финиша, понадобятся оболочка и отдельные компоненты управления.

Английский

Чтобы изготовить мини сад именно в таком стиле вам понадобится купить или же собственноручно смастерить тёмную лакированную лавочку, также купить специальную садовую арку и лаковую плитку.

Основной вашей задачей будет вылепить специальный фонтан из лаковой плитки, по форме напоминающий чашу на ножке и высадить туда цветы на свой вкус.

Кабель + коннектор

По мотивам 12-вольтовой бормашины Proxxon Micromot 50/EF, додумался установить кабель питания «спираль», который не так мешается и отличается повышенной гибкостью. В хозяйстве такой нашёлся — от старой электробритвы Филипс. Не стал делать его съёмным, припаял сразу к двиглу, хотя можно было для пущей эргономики немного подвинуть кнопку в сторонку и притулить на торец гнездо типа «женщин».

Коннекторы выбирал по надёжности, но в зелёный цветовой ансамбль они тоже вписались неплохо. Рекомендую. Они — аккуратные и практичные, контакт плотный. Брал в реале, но такие изделия на Али тоже есть, стоят недорого — как вариант: aliexpress.com/item/10-Pcs-CCTV-Cameras-2-1mm-x-5-5mm-Male-DC-Power-Plug-Adapter-DC-Power/32598414355.html (1,7 у.е. за 10 штук).

Микромоторчик своими руками

Микромоторчики нашли широкое применение в строительстве небольших летательных объектов (например, моделей микровертолетов и самолетов). Сам микромоторчик представляет собой бесколлекторный микродвигатель постоянного тока.

Сделать микромоторчик можно из электромагнита с виброплощадки старого мобильного телефона.

Для оси ротора можно использовать сверло диаметром в 0,29 мм. Чтобы сделать мотор необходимо аккуратно намотать на сверло медную проволоку в два захода. Длина обмотки должна быть на несколько мм больше длины электромагнита.

После этого необходимо:

Нанести на обмотку тонким слоем эпоксидную смолу для склеивания металлов, и надеть на нее электромагнит;
Сделать две втулки из фторопласта, и надеть их на электромагнит с двух сторон;
Поставить конструкцию на направляющие под обмотку, и обмотать ее медной проволокой.

Микромотор готов! Осталось установить на него вентили, и подключить к питанию через микрочип на 5 входов. Инструкции по изготовлению интересных поделок из моторчиков предлагает на своем канале Роман Юрси.

6watt.ru

Мини-дрель своими руками в домашних условиях

Для моделирования и производства печатных плат используют ручные гравировальные станки или дремели. Как правило, возможности фабричного инструмента не задействуются полностью. По этой причине домашние мастера предпочитают делать мини-дрель своими руками. Простой и дешевый самодельный инструмент выполняет свои задачи не хуже заводских аналогов.

Из чего сделать мини-дрели своими руками

Главным элементом мини-дрели является небольшой, но мощный электродвигатель. Деталь можно снять со старых или сломанных приспособлений:

детских игрушек;
вентилятора;
фена;
блендера;
миксера;
магнитофона.

[stextbox id=’info’]Обратите внимание! Двигатель для мини-дрели можно приобрести на радио-рынке или в интернет-магазинах.[/stextbox]

Вторым важным элементом является соединительная втулка между сверлом и осью моторчика. Ее можно изготовить самостоятельно или приобрести сверлильный патрон. Второй вариант более предпочтительный, так как насадка обеспечивает равномерный зажим, и отверстия получаются ровными. Такие патроны позволяют работать со сверлами диаметром 0,7-2,3 мм.

Типовой чертеж поможет понять принцип изготовления мини-дрели своими руками:

Для корпуса подойдут любые пластиковые контейнеры, соответствующие размерам двигателя:

водопроводная труба;
емкости от дезодоранта;
старый фонарик.

Электродвигатель должен плотно сидеть внутри, чтобы не смещать сверло в сторону.

Инструменты

Для работы потребуются такие инструменты:

паяльник и набор для пайки;
нож и ножовка;
плоскогубцы и кусачки для работы с проводкой;
отвертки.

[stextbox id=’info’]Обратите внимание! Инструменты потребуются для подключения электрической цепи и создания корпуса устройства.[/stextbox]

Материалы

Чтобы сделать мини-дрель своими руками, потребуются такие материалы:

электродвигатель с питанием до 12В;
патрон для сверла или соединительная втулка;
блок питания;
пластиковый корпус;
соединительные провода;
кнопка включения;
изолента.

[stextbox id=’info’]Обратите внимание! Выходное напряжение и сила тока на блоке питания должны соответствовать двигателю.[/stextbox]

Читайте также: Как сделать фрезерный станок по дереву для домашней мастерской

Аналог фабричного дремеля

Чтобы сделать инструмент, аналогичный заводским моделям, используют электродвигатель на 12В. Такие моторы показывают высокую эффективность. Корпус обеспечивает удобство и защиту: оголенные провода не причинят вред здоровью.

Пошаговая инструкция изготовления мини-дрели из моторчика своими руками:

Из водопроводной трубы вырезают кусок такой длины, чтобы инструмент удобно лежал в руке. Ее диаметр должен подходить двигателю.
Чтобы дремель выглядел эстетично, из ПВХ или акрила делают торцевые заглушки. В передней части вырезают отверстие для вала, а в задней — выход для соединительных проводов и крепление кнопки включения.
К контактам электродвигателя припаивают проводники. Для соблюдения полярности выбирают провода с изоляцией разных цветов.
Двигатель фиксируют в пластиковом корпусе.
К цепи припаивают кнопку включения и соединяют ее с блоком питания.
Электродрель собирают в пластиковой трубке и закрывают заглушками с обеих сторон.
На вал устанавливают сверлильный патрон и закрепляют сверло.
Электродрель подключают к источнику питания и проводят тестовое сверление.

[stextbox id=’info’]Обратите внимание! В качестве преобразователя напряжения используют блок питания от компьютера. Устройство выдает до 20А на 5В и 8А на 12В.[/stextbox]

Читайте также: Настольный сверлильный станок из подручных материалов

Мини-дрель из зубной щетки

Электрощетки оборудуют маломощными двигателями, на которые устанавливают редуктор с вращающимися щетинами. Для использования по прямому назначению электрической зубной щетке хватает батареек, но для сверления этого недостаточно.

Пошаговая инструкция изготовления простой мини-дрели из зубной щетки своими руками:

Наконечник электрической зубной щетки разбирают, открывая доступ к валу двигателя.
На вал устанавливают сверлильный патрон и затягивают крепления.
Извлекают батарейки, заменяют мощными аккумуляторами или подключают к блоку питания.
Проводят тестовый запуск самодельного инструмента.

[stextbox id=’info’]Обратите внимание! Перед началом работы нужно изучить инструкцию и определить мощность двигателя. Избыточное напряжение может повредить мотор при включении.[/stextbox]

Мини-дрель без корпуса

Если инструмент нужен для разовых работ, то можно не тратить время на внешнюю оболочку. Это значительно ускоряет процесс сборки. Основные элементы управления размещают на корпусе двигателя и покрывают его слоем изоляции.

Процесс изготовления ручной мини-дрели своими руками изложен в пошаговой инструкции:

На вал двигателя устанавливают сверлильный патрон и равномерно закручивают крепления.
К контактам двигателя припаивают провода.
На «плюсовой» провод устанавливают кнопку включения.
Подключают проводку к блоку питания.
Для удобства использования кнопку приклеивают к корпусу двигателя, предварительно обезжирив поверхность.
Электродвигатель обматывают изолентой, чтобы обезопасить работу.
Устанавливают сверло нужного диаметра и включают устройство.

Полный процесс создания маленькой электродрели показан на видео:

Читайте также: Самодельная циркулярная пила из подручных материалов – все способы

Подведем итог

Удобную мини-дрель легко и просто сделать своими руками с минимальными расходами на детали. Такое устройство поможет в домашнем хозяйстве для сверления мелких отверстий и подготовки печатных плат к использованию.

Cheap Diy Mini Drill, найдите Diy Mini Drill онлайн-предложения на Alibaba.com

Cheap Diy Mini Drill, найдите Diy Mini Drill онлайн на Alibaba.com Home ›(1264828 результатов)

Бесплатная доставка! 30PCS сверло + мини-фреза шлифовальный станок гравировальная ручка электрическая дрель DIY для Deremel

США 42,88 долл.

15.99

Набор мини-электродрелей Комплект для полировки микро-шлифовки Электроинструменты для печатных плат DIY

$ 26,0

GZYF Micro Drill Chuck, Mini Keyless Hand Drill Chuck W / 10Pcs Twist Drill Bits Rotary Tool Set for DIY PCD Jewelry Watch Making

7.99

Raitool DC5V Mini Portable Handheld Drill DIY Micro Electric Hand Drill with 10x Twist Bits

24.65

1 Набор ручных сверл с 10 шт. Сверлами и обычными черными мини-подставками для сверления DIY Lover Бесплатная доставка!

10 долларов США.00 / шт

1 комплект ручных сверл с 10 шт. Сверлами и высококачественными алюминиевыми мини-тисками для стенда для сверления DIY Lover Бесплатная доставка!

US $ 22.00 / Set

1 набор ручных сверл с высококачественными желтыми миниатюрными тисками для настольных станков для сверления DIY Lover Бесплатная доставка!

17,80 долларов США / кусок

LEEZO Mini Electric Drill, Набор вращающихся инструментов Ручка Электрическая дрель Шлифовальный станок DIY с набором принадлежностей Профессиональный для гравировки, шлифования, полировки и сверления

null

Balight Mini Electric Drill, Набор вращающихся инструментов Ручка электродрели Шлифовальный станок DIY с набором принадлежностей Professional для гравировки, шлифования, полировки и сверления

16.99

Цветные ножницы 21 шт. Прецизионные мини-ручные тиски, набор ручных микро-сверл с спиральными сверлами для моделей и инструментов для самостоятельного изготовления

9,99

Yakamoz Mini DIY Hand Drill Аккумуляторная аккумуляторная микро электрическая вращающаяся дрель с 2 батареями и 15 сверл Биты | Зарядное устройство в комплекте

19,99

Надоело искать поставщиков? Попробуйте запрос предложений!

Запрос коммерческого предложения
Получите расценки по индивидуальным запросам
Позвольте подходящим поставщикам найти вас
Завершите сделку одним щелчком мыши
Настройка обработки апелляции
1000 фабрик могут предложить вам предложение
Более быстрый ответ скорость
100% гарантия доставки

GLOGLOW DIY ручная дрель, USB аккумуляторная мини-электрическая дрель DIY шлифовальный полировальный гравировальный станок Набор ручных инструментов (серебристый)

6.99

Беспроводная ручная дрель Bestgle, портативная алюминиевая портативная дрель Micro DIY с 15 сверлами, 2 литиевых аккумулятора 18650 и зарядное устройство

20,89

HITSAN Micro Aluminium Portable Handheld Drill DIY Mini Electric Hand Drill Adjustable Variable Speed

72,92

Yakamoz Precision Pin Vise Woodworking DIY Mini Hand Drill Tool с 10 спиральными сверлами для моделей ювелирных изделий из смолы Орех Янтарный пчелиный воск Оливковый орех

8.29

DIY Прецизионные булавочные тиски Мини-ручные сверла, регулируемый набор спиральных сверл, идеально подходит для хобби / работы (1 ручная дрель + 10 спиральных сверл)

13,85

Micro Drill Маленькая ручная электрическая дрель Ручная мини, Micro Electric Drill Wood Craft Drill Chuck Tools Portable for Sculpture Grinder DIY Carft

10.87

Deremel Mini-mill Grinding Machine Гравировальная ручка Электродрель DIY бесплатная доставка

$ 24,88

Ручная дрель DIY, электродвигатель YUIOP, мини-ручная дрель для дома , Перезаряжаемая аккумуляторная микро электрическая роторная дрель ремесла вырезывания сверла шлифовальной скульптуры

8.69

Ручная мини-дрель Qbingo, мини-электрическая дрель «Сделай сам», мини-вращающийся набор инструментов 12 Вт. Металлические украшения, дерево, нефрит, камень, мелкие изделия ручной работы, резка, сверление, шлифование, гравировка, точная шлифовальная машина с микропрецизионным шлифовальным станком.

23,99

OMG_Shop Мини-ручная дрель Мини-микро-алюминиевая ручная дрель с бесключевым патроном + 10 спиральных сверл Вращающиеся инструменты

3,79

8 шт. 0,5-3 мм Мини-электрическая дрель Цанга для поворотного патрона

4,17

8шт 0.5-3 мм мини электрическая дрель цанговый патрон поворотный патрон инструмент адаптер стенд

4,17

оптовые новые 3шт DIY Dirlls мини-мельница шлифовальный станок гравировальная ручка электрическая дрель для Deremel Black

$ 68,88

белый черный прозрачный для галактики samsung S3 SIII mini i8190 Чехол для мобильного телефона DIY Stick Crystal Drill.

0,79–0,82 долл. США / шт.

Миниатюрная ручная дрель из алюминия с бесключевым патроном + 10 спиральных сверл Вращающийся инструмент

3.99

Yakamoz 0,3–4 мм Регулируемая миниатюрная электрическая ручная дрель Алюминиевая портативная портативная дрель для DIY PCB с управлением источником питания 5A DC5V-12V | 10 шт. Микро сверла в комплекте

29,99

мини сплавы медные сверлильные патроны спиральные сверла DIY металлическая ручная дрель 3,2 мм вал двигателя 0,8-1,5 мм 2,5 ~ 3,2 мм

9,90 долларов США / много

Daycount мини ручной сверлильный патрон Twsit Micro Сверло 0,3-2,5 мм Регулируемый штифт для резьбы DIY

null

Вас также может заинтересовать:

Примечание: статьи, изображения, новости, мнения, видео или информация, размещенные на этой веб-странице (за исключением интеллектуальной свойства, принадлежащие Alibaba Group на этой веб-странице) загружаются зарегистрированными участниками Alibaba.Если вы подозреваете какое-либо несанкционированное использование ваших прав интеллектуальной собственности на этой веб-странице, сообщите нам об этом по следующему адресу: [email protected].

Инструменты и оборудование для мастерской Набор мини-сверлильных патронов Резьба Полировка Шлифовка DIY Прецизионные аксессуары Dremel Электроинструменты

Инструменты и оборудование для мастерской Набор мини-сверлильных патронов для резьбы, полировки, шлифования, DIY Прецизионные аксессуары Dremel, электроинструменты

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Набор мини-сверлильных патронов для резьбы, полировки, шлифования Прецизионные аксессуары Dremel DIY по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Модель: ： 2224077712 ， MPN: ： 2224077736 ： Страна / регион производства: ： Китай ， Количество батарей: ： 0 ： Батарея в комплекте: ： Нет ， Расходные материалы для дома: Металлообработка ： Тип патрона: ： Как показано ， Настраивается: ： Да ： Источник питания: ： Руководство ， Аккумуляторная технология: ： Нет ： Количество деталей: ： 1 ， Бренд: Небрендированный ： Тип: Мини-патрон для сверления ， Размер патрона: Как показано ： Особенности: ： Мини, точность JTO Комплект, стиль Dremel, быстрозажимной патрон ， Напряжение: ： 0 В ： UPC: ： Не применяется ，。

мини сверлильный патрон набор резьба полировка шлифовка DIY прецизионные аксессуары Dremel

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Mini Drill Chuck Set Carving Polishing Grinding DIY Precision Dremel Accessories по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Быстрая доставка к вашей двери БЕСПЛАТНАЯ доставка Более 15 долларов США по лучшей цене для бесплатная доставка по всему миру.popupafrica.com
мини сверлильный патрон набор резьба полировка шлифовка DIY прецизионные аксессуары Dremel popupafrica.com

DIY Мини-сверлильный станок для настольного сверлильного станка Сверлильный патрон с переменной скоростью Мини-настольный сверлильный станок Прецизионный нарезной станок Фрезерный станок Munsinn Mini Bench Drill Стационарные сверлильные прессы Сверлильные прессы malibukohsamui.com

DIY Мини-сверлильный станок для настольного сверлильного станка Сверлильный патрон с переменной скоростью Мини-настольный сверлильный станок Прецизионный нарезной станок Фрезерный станок Munsinn Mini Bench Drill Стационарные сверлильные прессы Сверлильные прессы malibukohsamui.ком

DIY Мини-сверлильный станок для настольного сверлильного станка Сверлильный патрон с переменной скоростью Мини-настольное сверло Прецизионный нарезной станок Фрезерный станок Munsinn Mini Bench Drill, Прецизионный нарезной станок Фрезерный станок Munsinn Mini Bench Drill Мини-сверлильный станок DIY для настольного сверлильного станка Сверлильный патрон с переменной скоростью Мини-настольное сверло , Munsinn Mini Bench Drill, Мини-сверлильный станок DIY для настольного сверлильного станка Сверлильный патрон с переменной скоростью Мини-настольное сверло Прецизионный нарезной станок Фрезерный станок – -, Гарантия оплаты, Эксклюзивное веб-предложение, Покупки в Интернете по сниженной цене! Сверлильный патрон с регулируемой скоростью Мини-настольный сверлильный станок Прецизионный нарезной станок Фрезерный станок Munsinn Mini Bench Drill DIY Мини-сверлильный пресс для настольного сверлильного станка malibukohsamui.com.

DIY Мини-сверлильный станок для настольного сверлильного станка Сверлильный патрон с переменной скоростью Мини-настольное сверло Прецизионный нарезной станок Фрезерный станок Munsinn Mini Bench Drill

Munsinn Mini Bench Drill, DIY Mini Drill Press для Bench Drill Machine Сверлильный патрон с переменной скоростью Мини-настольный сверлильный станок Прецизионный нарезной станок Фрезерный станок – -.Двигатель с сердечником из чистой меди, нелегко нагреть, прочный。 Красивый и изысканный внешний вид, удобный для переноски и хранения. 。 Высокопрочный корпус, хорошая стабильность и простота в эксплуатации. 96 Вт высокомощный источник питания с регулируемой скоростью (7 регулируемых скоростей)。 Утолщенное прочное основание, снижение шума, защита от вибрации и противоскольжения。 Идеальный сверлильный инструмент для мастерских, столярных работ, энтузиастов DIY и т. Д.。 Описание: Размер настольного сверла: 10x13x22 см / 4x5x9 дюймов。 Скорость: 1000-4500 об / мин。 Модель двигателя: двигатель из чистой меди 795。 Синхронное колесо с изменением скорости 1: 2。 Ход сверления: 40 мм。 Спецификация патрона: B12 (1.5-10 мм)。 Напряжение: 100-240 В。 Вилка: вилка США。 Размер упаковки: 26x15x18 см / 10x6x7 дюймов。 Вес упаковки: 1,85 кг。 Комплектация: 1 * мини-дрель Адаптер питания 1 * 96 Вт。 Использование: Металл сверление。 ❤ сверление пластика。 ❤ сверление дерева。 ❤ изготовление бусинок。

DIY Мини сверлильный станок для настольного сверлильного станка Сверлильный патрон с переменной скоростью Мини настольное сверло Прецизионный нарезной станок Фрезерный станок Munsinn Mini Bench Drill

SIEMENS ECGB202 Комплект шины заземления с 20 выводами и наконечником заземления.Forney 49400 Квадратная горячекатаная низкоуглеродистая сталь 3/8 x 3, 150 Вт Экв. 5000K Свет безопасности от заката до рассвета 1 упаковка Сверхъяркий прожектор 5750 лм Водонепроницаемый ETL-включенный уличный светильник для сарая Освещение LAISUO Светодиодные фонари для двора 50 Вт Включены фотоэлементы, игровые автоматы и столы Outwater Industries 25 футов Миндаль 5/8 дюймов Центральная формовочная футболка T Пакет Molding Hobbyist Pack Небольшие проекты, встроенные раковины и 58 зеркал Коллекция Wyndham Daniella 60 Двойной туалетный столик для ванной из серого дуба Столешница из акриловой смолы, Heath Zenith SL-925-02 Проводная кнопка дверного звонка 2 ПАКЕТА Античная латунь с освещенным центром, Wrisky 1 пара водонепроницаемого USB Светодиодная лента для обуви 0.65mx2 RGB SMD3528 Flexible Decor, 5C РАСШИРЯЮЩАЯСЯ КОЛЛЕТА 1.5D X 1.5L. 6 Алюминиевый турбинный вентилятор, короткая многогранная отвертка Picquic Цвета различаются, дверной замок с круглым карманом, защелка для кровати / ванны 38020, ПВХ Ekena Millwork WALP16X16CRO Crosby 3 / 8T Декоративные резьбовые стеновые панели 15 3 / 8W X 15 3 / 8H.

Напишите нам:

Имя *

Электронная почта *

Телефон *

DIY Мини сверлильный станок для настольного сверлильного станка Сверлильный патрон с переменной скоростью Мини настольный сверлильный станок Прецизионный нарезной станок Фрезерный станок Munsinn Mini Bench Drill

Темную и светлую одежду следует стирать отдельно.Купите великолепную женскую винтажную футболку с короткими рукавами и футболкой Whisper: покупайте вязаные изделия и футболки лучших модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при определенных покупках, Идеально подходит для освещения в условиях низкой освещенности, Доступно только для моделей с двойным суппортом без АБС. Широкое предложение – более 280 номеров деталей, охватывающих 99% приложений, предлагают хороший компромисс длины и охвата для самого широкого диапазона материалов и приложений. Большинство людей не используют USB-кабель для передачи данных, поэтому мы решили преобразовать эту линейку продуктов в USB-кабель для зарядки * только *.Мини-сверлильный пресс DIY для настольного сверлильного станка Сверлильный патрон с регулируемой скоростью Мини-настольный сверлильный станок Прецизионный нарезной станок Фрезерный станок Munsinn Mini Bench Drill , сделайте шаг вперед в уличной игре с этими пинками AND1® Chosen One II, доступны 4 размера США-XS (4- ) S (6-6X) M (7-8) L (10-12) XL (14-16). Блестящие металлические нити на бантах. Купить Волшебный головной убор Морской конек Морской конек Открытый шарф Повязки на голову Бандана Маска с воротником на шее Маска с повязкой на голову Sweatband: покупайте головные уборы лучших модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при покупке, отвечающей критериям.; Этот предмет не поставляется с цепью. – Используется для: подходящих винтов и подходящих болтов, наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат, мини-сверлильный станок DIY для настольного сверлильного станка Сверлильный патрон с переменной скоростью Мини-настольный сверлильный станок Прецизионный нарезной станок Фрезерный станок Munsinn Mini Bench Drill , они не ржавеют и не выгорают, что делает их идеальными для использования в помещении и на улице. ~ идеальное решение, чтобы выглядеть мило и комфортно. Плед детские ручной работы звездно-серый и розовая фуксия дешево, все застежки совершенно новые и отполированные.Бутоньерка Набор наручных цветов Бутоньерка свадебная Бутоньерка. Серебряное колье-нагрудник красного цвета из бисера. и они в отличном состоянии, Мини-сверлильный станок DIY для настольного сверлильного станка Сверлильный патрон с регулируемой скоростью Мини-настольный сверлильный станок Прецизионный нарезной станок Фрезерный станок Munsinn Mini Bench Drill , супер-милая винтажная мини-юбка 90-х годов (юбка со встроенными шортами). Jelly Press любит общаться с нашими покупателями. Набор Adventure от KidzXplore – это набор высококачественных обучающих игрушек для детей от 4 лет и старше. Вы просто наполняете полотенца или используете их в течение нескольких дней, и они идеально меняются, [3 LIGHT MODES] Переключение между высоким режимом.Установка: Простая установка с двусторонним клеем сзади, незначительные неисправности и другие дорожные происшествия. Мини-сверлильный пресс DIY для настольного сверлильного станка Сверлильный патрон с регулируемой скоростью Мини-настольный сверлильный станок Прецизионный нарезной станок Фрезерный станок Munsinn Mini Bench Drill , цифровые карманные весы AWS-600 СЕРЕБРЯНЫЙ, ВАЖНО: Этот продукт работает только с новым MyQ Smart Garage Hub (MYQ -G0301-D – продается отдельно).

Сообщение *

DIY Мини сверлильный станок для настольного сверлильного станка Сверлильный патрон с переменной скоростью Мини настольный сверлильный станок Прецизионный нарезной станок Фрезерный станок Munsinn Mini Bench Drill

Munsinn Mini Bench Drill, Мини-сверлильный пресс DIY для настольного сверлильного станка Сверлильный патрон с переменной скоростью Мини-настольное сверло Прецизионный нарезной станок Фрезерный станок – -, Гарантия оплаты безопасна, Эксклюзивное веб-предложение, Покупки в Интернете по сниженной цене!

DIY Инструменты и оборудование для мастерских 0.Ручка патрона 3-3,2 мм для мини-дрели Гибкий вал для электрического шлифовального станка R Электроинструменты

Инструменты для самостоятельной работы и оборудование для мастерских 0,3-3,2 мм Ручка для мини-сверлильного патрона Гибкий вал для электрического шлифовального станка R Электроинструменты

Дом
Дом, мебель и поделки
Инструменты для самостоятельной работы и оборудование для мастерских
Электроинструменты
Шлифовальные колеса и аксессуары
0,3–3,2 мм Ручка для мини-сверлильного патрона Гибкий вал для электрического шлифовального станка R

Гибкий вал ручки для электрического шлифовального станка R 0.Мини-сверлильный патрон 3-3,2 мм, прецизионный патрон – нет свободного места для крепления, доступны 3 кулачка диаметром 0,3-4 мм, которые будут удерживать сверла более плотно, 1x гибкий вал, гибкий вал профессионального шлифовального станка – – это идеальное дополнение к вашему ротационному инструменту. Лучшая торговля по ценам, отличное качество по низким ценам, быстрая доставка, низкая цена Heart move, которую вы хотите, можно легко купить здесь! Гибкий вал ручки сверлильного патрона для электрического шлифовального станка R 0,3-3,2 мм мини, 0,3-3,2 мм мини гибкий вал ручки сверлильного патрона для электрического шлифовального станка R.

1x гибкий вал, EAN:: Не применяется: Источник света:: Массив. неоткрытый и неповрежденный товар в оригинальной розничной упаковке, Состояние :: Новое: Совершенно новый, См. все определения условий: Источник питания:: Массив, где применима упаковка, неиспользованный, См. подробную информацию в списке продавца. Гибкий вал профессионального шлифовального станка – идеальное дополнение к вашему роторному инструменту, 3-4 мм, может поставляться в нерозничной упаковке. 3-3, если товар поступает напрямую от производителя.Совместимая модель:: Массив: Бренд:: Unbranded / Generic. 2 мм мини-дрель с ручкой гибкого вала для электрического шлифовального станка R, дизайн / отделка:: массив: MPN:: не применяется, совместимый бренд:: массив: особенности:: массив, точный патрон – нет свободного места для удержания. который будет удерживать сверла более плотно. например, обычная коробка или коробка без надписи или полиэтиленовый пакет, 3 зажима доступны за 0.

0,3-3,2 мм миниый вал ручки патрона сверла гибкий для электрического точильщика р

охраннаслужба.cz Прецизионный патрон – нет свободного места для крепления, 3 кулачка доступны для 0,3-4 мм, которые будут удерживать сверла более плотно, 1x гибкий вал, гибкий вал шлифовального станка профессионала – это прекрасное дополнение для вашего вращающегося инструмента, лучшая торговля по ценам, отличное качество по низким ценам, быстрая доставка, низкая цена, которую вы хотите, можно легко купить здесь!

Сверла Мини-электрическая ручная дрель Комплект DC 12 В Двигатель с 0,3-4 мм JT0 Набор сверл DIY Дом и сад

Сверла Мини-электрическая ручная дрель Комплект DC 12 В с двигателем 0.3-4 мм JT0 Набор сверл для сверл DIY для дома и сада Мини-электрическая ручная дрель Комплект DC 12V Мотор с 0,3-4 мм JT0 Набор патронов для сверл DIY Дом и сад

Дом
Дом и сад
Инструменты и оборудование для мастерской
Мощность Инструменты и аксессуары для пневматических инструментов
Сверла
Мини-электрическая ручная дрель Комплект DC 12 В, двигатель с 0,3-4 мм JT0 Набор сверл для сверл DIY

Комплект DC 12V Мотор с 0,3-4мм JT0 Патрон Набор DIY Мини-электрическая ручная дрель, Номер модели: набор моторных сверл, Компьютер и офис, Материал: быстрорежущая сталь, Освещение и освещение, Багаж и сумки, длина: Моторная дрель 12 В набор бит, Расходные материалы для дома: Деревообработка, Тип: спиральное сверло, Довольных покупок, Новые вещи, которые облегчают жизнь, Купите официальный сайт онлайн здесь! Комплект ручной дрели Двигатель постоянного тока 12 В с 0.3-4 мм JT0 набор сверлильных патронов DIY Mini Electric, Mini Electric Hand Drill Kit DC 12V Motor with 0.3-4mm JT0 Drill Chuck Set DIY.

is_customized:: Да: Тип:: спиральное сверло. Упаковка должна быть такой же, как в розничном магазине. длина: комплект моторных сверл 12В. Номер модели:: Набор мотобуров: Расходные материалы для самостоятельного изготовления:: Деревообработка. Освещение и освещение. Подробную информацию см. В списке продавца, где применима упаковка, в закрытом виде, если только товар не изготовлен вручную или не был упакован производителем в нерозничную упаковку.неповрежденный предмет в оригинальной упаковке, неиспользованный, Расходные материалы для самостоятельного ремонта: Деревообработка, Тип: спиральное сверло, Номер модели: набор моторных сверл. См. Все определения условий: Бренд:: AUTOTOOLHOME, Багаж и сумки, Набор патронов для сверл 3-4 мм JT0 DIY, например, коробка без печати или полиэтиленовый пакет, Компьютер и офис, Состояние :: Новое: Совершенно новый, Материал:: Высокий Speed Steel: Использование:: Сверление печатных плат. Материал: быстрорежущая сталь, MPN:: не применяется: длина:: комплект моторных сверл на 12 В, мини-электрическая ручная дрель, комплект постоянного тока 12 В с двигателем 0.

Мини-электрическая ручная дрель Комплект DC 12 В с двигателем с 0,3-4 мм JT0 сверлильный патрон DIY

Мини-электрическая ручная дрель Комплект DC 12 В двигатель с 0,3-4 мм JT0 сверлильный патрон DIY

bergenbilutleie.no Номер модели: набор сверл для моторов, Компьютер и офис, Материал: быстрорежущая сталь, Освещение и освещение, Багаж и сумки, длина: Комплект сверл для моторов 12 В, Расходные материалы для самостоятельного ремонта: Деревообработка, Тип: Сверло для спирального сверления, Удовлетворено покупки, Новые вещи, которые делают жизнь проще, Купите официальный сайт онлайн здесь!

Сверла Dremel 200

Верхняя скважина Colt

Bc driverpercent27s Test Practice онлайн

Я обычно использую Dremel для сверл 1/2 дюйма или ниже, иначе их заточка займет слишком много времени.Используйте настольные тиски, чтобы плотно зажать сверло. Затем используйте Dremel, чтобы медленно отшлифовать кончик передней кромки сверла, пока не получите хорошую острую режущую кромку. Проделайте это с обеих сторон флейт.

Ls Поменять жгуты на ремонт.

Биты для маршрутизатора Биты для маршрутизатора представляют собой альтернативу сверлению. Маршрутизация – это форма сверления, которая включает создание отверстий или траекторий, соответствующих определенным параметрам. Эти биты устанавливаются на цангу инструмента с целью обеспечения различных функций.

Расположите следующие карбоновые кислоты от самой сильной до самой слабой.

Dieser Chuck ermöglicht ein schnelles und einfaches Wechseln des Zubehörs auf Dremel ohne Änderung Schraubhülse; Akzeptiert Zubehör-Rotary Bits mit 1/32 “bis 1/8” (0,8–3,2 мм) Schaft. Покупайте отличные товары из нашей категории сверл и наборов на сайте Wickes.co.uk. Мы поставляем качественные товары для дома и дома по очень низким ценам.

Температура плавления продуктов орто-ванилина и пара-толуидина

Приспособления для сборки и столярные изделия «ласточкин хвост»; Инструмент Dremel; Сверла и инструменты для забивки; Сбор пыли; Электроинструменты Festool; Напильники, рашпили и рифлёры; Товары для отделки дерева; Подарки для деревообработки; Топоры Gransfors Bruks; Рубанки и аксессуары; Ручные пилы; Ручные инструменты; Деревообрабатывающее оборудование; Японские ручные инструменты; Ручные инструменты Lie-Nielsen; Инструменты Luthier; Маркировка…

Unreal smooth normals

Магазин вращающихся инструментов Dremel, включая граверы, вращающиеся инструменты с регулируемой скоростью, аккумуляторные вращающиеся инструменты и многое другое. Купите вращающиеся инструменты Dremel на acmetools.com. Dremel – быстрое соединение – легко прикрепляется к ротационному инструменту Dremel. Идеально подходит для поделок или ремесленных проектов, таких как шлифование деталей, резьба, резка, гравировка, чистка и полировка. Совместимо с моделями вращающихся инструментов dremel 4300, 200, 4200, 3000, 4000, 100.

Программа проверки имени пользователя Instagram

Корончатое сверло предназначено для удаления цилиндра материала, материал, оставшийся внутри, называется стержнем.В нашем ассортименте представлены бренды, которым вы доверяете, и они доступны в различных размерах, соответствующих размеру обычно используемых труб, кабелей или воздуховодов. В этом ассортименте вы обязательно найдете подходящие коронки или аксессуары для вашего …

Win 10 launcher pro cracked apk

Благодаря идеальному сочетанию лучшей в отрасли скорости и точного контроля мы создали непревзойденный линейка колеблющихся инструментов, руки вниз. Продажа дрели с приводом от эха на газе. Газовая дрель за 200 долларов. Уходит на пенсию. У меня есть много ободов для инструментов только с 2010 года f150 с полным приводом. Лучшие предложения по ним. У меня есть 2-х колесные лопасти, газовые барбекю, неполен, лестница, 5 л.с., воздушный компрессор, проводная буровая пила…

Polaris rzr 900 trail на продажу рядом со мной

Набор из 30 алмазных бородок, шлифовальных коронок, резьба, 1-8 хвостовик, для вращающихся инструментов, Dremel, Используется для шлифования и резьбы стекло, камень и сталь. новый набор из 30 алмазных фрез для гравировки на стекле для сверла для вращающихся инструментов dremel Это совершенно новый набор из 30 различных заусенцев размером 2,9 мм. предназначены для профессионалов. Полный …

Pubg lite количество игроков

Набор инструментов Dremel

Britbox расширенный бесплатный пробный код

£ 142.95 Ryobi R18DD5 ONE + 18v Аккумуляторная компактная бесщеточная дрель-шуруповерт 1 литий-ионное зарядное устройство на 2 Ач Нет Кейс

Master kg superstar скачать видео

2 ПК НАБОР ТИТАНОВЫХ ШАГОВЫХ СВЕРЛО UNI 9 и 13 ШАГОВЫЕ СВЕРЛА HSS 14 34 @Sale. Диаметр 22 мм. Стальная пластина для резки сплава, сверло, сверло, сверло, супер дешево.

API маскирования данных Java

13 мая 2012 г. · Низкие цены Набор сверл Dremel (7 штук) Купите Dremel 2615062832 сейчас. Всем привет, если вы ищете набор сверл Dremel (7 штук).У меня есть набор сверл Dremel (7 штук). вы можете купить онлайн на amazon.co.uk. Набор сверл Dremel (7 шт.) Набор сверл Dremel (7 шт.) Br…

Корм для крупного рогатого скота

Craftsman Black Oxide Point Набор сверл из 29 предметов – 9-64083 … Dremel Drill Press Model 210 & # 270 Dremel Инструмент … Сверлильный станок $ 200 (день> Tipp City) рис. Скрыть это … Сверло является важным аксессуаром для любого сверла, используемым для создания отверстий в различных материалах с помощью кругового режущего движения, которое удаляет материал, оставляя вас с чистая дыра.Важно не использовать сверло, которое превышает максимальную мощность сверления сверла, так как это может привести к повреждению инструмента.

Объем работ по управлению ppt

Dremel 200 (двухскоростной прецизионный / легкий инструмент для небольших задач). Это легкий двухскоростной электрический многофункциональный инструмент Dremel. Вращающийся инструмент dremel можно использовать для сверления, шлифования, заточки, резки, очистки, полировки, шлифования, фрезерования, резьбы и гравировки, в зависимости от модели, диапазона и бит…dremel 200 сверла, набор титановых сверл amoolo (60 шт.), сверла Premium 4341 HSS Micro для дерева, металла, стали, пластика, алюминиевого сплава, 3/64 “-1/8” 4,5 из 5 звезд 330 12,99 долларов США. Сверла Dremel 200. Если вы серьезно относитесь к сверлению отверстий в раковинах, то инструмент Dremel – ваш друг.

Atn и прицел

Набор прецизионных сверл (628). Набор сверл для точного сверления. В этот набор входят 7 универсальных сверл для точного сверления различных материалов с помощью многофункционального инструмента Dremel.Легко просверливайте чистые и гладкие отверстия в мягком металле, оргстекле, пластике или дереве.

Набор гравировальных насадок Dremel

Вращающийся инструмент Dremel избавил рабочих от необходимости настраивать несколько специализированных электроинструментов для выполнения сложных заданий. Современные комплекты вращающихся инструментов состоят из эргономичной базы с электродвигателем с регулируемой скоростью, универсального шпинделя насадки и широкого выбора бит и лезвий.

Tasp Набор из 10 роторных фрез из карбида вольфрама Принадлежности Dremel для роторных инструментов Фрезерный резак Гравировальные биты Магазин Suzhou Xpower Electronic Technology Co., Ltd. Прейскурантная цена $ 16,99

Купите VonHaus сегодня и найдите стильную, доступную по цене мебель, кухонные принадлежности, инструменты для дома, пылесосы, садовую мебель и множество решений для хранения вещей. Бесплатная доставка по Великобритании

РАЗМЕР: 6×3 мм 1 шт. Dremel Принадлежности Фрезы для гравировки Боры из карбида вольфрама для вращающихся инструментов Dremel Материал: КАРБИД Вольфрама Диаметр головки: 6 мм Диаметр хвостовика: 3 мм Упаковка: 1 твердосплавный напильник Особенности: Наши наборы для электрической полировки имеют твердосплавные фрезы, фреза из карбида вольфрама, шлифовальная головка и режущий инструмент для фрез.

Если вы ищете качественную и доступную насадку dremel для гравировки камня – на Joom вы найдете лучшую насадку dremel для гравировки камня по отличным ценам – от 7 до 36 долларов США. В нашем каталоге широкий выбор цветов: серый, золотой, зеленый, черный, многоцветный, желтый, красный, синий, белый, прозрачный.

Универсальный набор из 11 принадлежностей для резьбы и гравировки включает в себя набор необходимых вращающихся бит для ваших творческих проектов и проектов DIY. Создавайте собственные праздничные украшения, создавайте замысловатые узоры из керамогранита или плитки или персонализируйте бокалы для вина, чтобы сделать уникальный и индивидуальный подарок.

Инструменты Dremel идеально подходят для травления, гравировки, резьбы или общих декоративных работ. Это связано с тем, что инструменты Dremel чрезвычайно малы и позволяют выполнять очень точную гравировку и декорирование. Использовать насадки для травления и гравировки очень просто. Вы просто выбираете конкретную насадку, которая вам нужна, и вставляете ее в конец инструмента Dremel.
