Патрон для сверлильного станка: Патроны сверлильные быстросменные, с ключом, под конус морзе км2, кМ3, В16, В18, В12

Патроны сверлильные быстросменные, с ключом, под конус морзе км2, кМ3, В16, В18, В12

Патроны сверлильные трехкулачковые предназначены для крепления инструмента – сверл в шпинделе сверлильных, фрезерных станков, конусе задних бабок токарных станков и т.д. Изготавливаются по ГОСТ 8522-79

Хвостовик : В10 / В12 / В16 / В18 / В22 / КМ2 / КМ3 / КМ4 / 7:24-30 / 7:24-40 / 7:24-ВТ40 / D хв. 25 / D хв. 32 / Dхв. 40 / Под резьбу

Сортировать по:  Популярности Возрастанию цены ↑ Убыванию цены ↓ Наличию

Показывать по:  306090

Код товара: 34403

В наличии 128 шт.

Сверлильный патрон 3-16 мм/В16 под ключ

Сверлильный патрон 3-16 мм/В16 под ключ

Код товара: 35283

В наличии 454 шт.

Патрон сверлильный Самозажимной бесключевой ПСС-16 В18 (3,0-16мм) (J0516) “CNIC”

Патрон сверлильный Самозажимной бесключевой ПСС-16 В18 (3,0-16мм) (J0516) “CNIC”

Код товара: 34402

В наличии 51 шт.

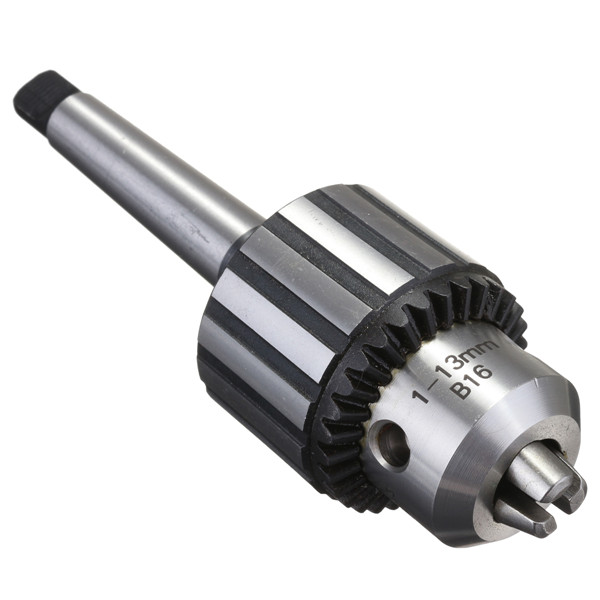

Сверлильный патрон 1,5-13 мм/В16 под ключ

Сверлильный патрон 1,5-13 мм/В16 под ключ

Код товара: 35180

1 180 p

В наличии 1 шт.

Сверлильный патрон B16/1-13 TRIOD

Сверлильный патрон B16/1-13 TRIOD

Код товара: 30101

В наличии 129 шт.

Патрон сверлильный Самозажимной бесключевой с хвостовиком КМ2 с лапкой, ПСС-16 (1,0-16мм) 6000 об/мин. “CNIC”

Патрон сверлильный Самозажимной бесключевой с хвостовиком КМ2 с лапкой, ПСС-16 (1,0-16мм) 6000 об/мин. “CNIC”

Код товара: 30083

В наличии 472 шт.

Патрон сверлильный ПС-20 В22 (5-20мм) (J2120) “CNIC”

Патрон сверлильный ПС-20 В22 (5-20мм) (J2120) “CNIC”

Код товара: 30081

В наличии 802 шт.

Патрон сверлильный ПС-16 B16 (3-16мм) (J2116А) “CNIC”

Патрон сверлильный ПС-16 B16 (3-16мм) (J2116А) “CNIC”

Код товара: 30100

В наличии 23 шт.

Патрон сверлильный Самозажимной бесключевой с хвостовиком КМ2 с лапкой, ПСС-13 (0,5-13мм) 6000 об/мин. “CNIC”

Патрон сверлильный Самозажимной бесключевой с хвостовиком КМ2 с лапкой, ПСС-13 (0,5-13мм) 6000 об/мин. “CNIC”

Код товара: 30082

В наличии 876 шт.

Патрон сверлильный ПС-16 B18 (3-16мм) (J2116) “CNIC”

Патрон сверлильный ПС-16 B18 (3-16мм) (J2116) “CNIC”

Код товара: 30107

В наличии 89 шт.

Патрон сверлильный Самозажимной бесключевой с хвостовиком КМ4, ПСС-16 (3,0-16мм, М16) (MT4-APU16) “CNIC”

Патрон сверлильный Самозажимной бесключевой с хвостовиком КМ4, ПСС-16 (3,0-16мм, М16) (MT4-APU16) “CNIC”

Код товара: 30103

В наличии 6 шт.

Патрон сверлильный Самозажимной бесключевой с хвостовиком КМ3 с лапкой, ПСС-16 (1,0-16мм) 6000 об/мин. “CNIC”

Патрон сверлильный Самозажимной бесключевой с хвостовиком КМ3 с лапкой, ПСС-16 (1,0-16мм) 6000 об/мин. “CNIC”

Код товара: 30105

В наличии 47 шт.

Патрон сверлильный Самозажимной бесключевой с хвостовиком КМ4 с лапкой, ПСС-16 (1,0-16мм) 6000 об/мин. “CNIC”

Патрон сверлильный Самозажимной бесключевой с хвостовиком КМ4 с лапкой, ПСС-16 (1,0-16мм) 6000 об/мин. “CNIC”

Код товара: 35281

В наличии 252 шт.

Патрон сверлильный Самозажимной бесключевой ПСС-13 В16 (1,0-13мм) (J0513) “CNIC”

Патрон сверлильный Самозажимной бесключевой ПСС-13 В16 (1,0-13мм) (J0513) “CNIC”

Код товара: 30090

В наличии 72 шт.

Патрон сверлильный Самозажимной бесключевой ПСС-20 В22(5,0-20мм) (J0520) “CNIC”

Патрон сверлильный Самозажимной бесключевой ПСС-20 В22(5,0-20мм) (J0520) “CNIC”

Код товара: 30089

В наличии 26 шт.

Патрон сверлильный Резьбовой с ключом ПСР-16 (3-16мм, М12х1,25) (J3516B) “CNIC”

Патрон сверлильный Резьбовой с ключом ПСР-16 (3-16мм, М12х1,25) (J3516B) “CNIC”

Код товара: 30099

В наличии 74 шт.

Патрон сверлильный Самозажимной бесключевой с хвостовиком КМ2 с лапкой, ПСС-08 (0,5-8мм) 6000 об/мин. “CNIC”

Патрон сверлильный Самозажимной бесключевой с хвостовиком КМ2 с лапкой, ПСС-08 (0,5-8мм) 6000 об/мин. “CNIC”

Код товара: 30088

В наличии 49 шт.

Патрон сверлильный Резьбовой с ключом ПСР-13 (1,5-13мм, М12х1,25) (J3513D) “CNIC”

Патрон сверлильный Резьбовой с ключом ПСР-13 (1,5-13мм, М12х1,25) (J3513D) “CNIC”

Код товара: 35182

1 180 p

В наличии 1 шт.

Сверлильный патрон B18/1-13 TRIOD

Сверлильный патрон B18/1-13 TRIOD

Код товара: 35811

3 479 p

В наличии 1 шт.

Быстрозажимной сверлильный патрон B16 1-16 Proma

Быстрозажимной сверлильный патрон B16 1-16 Proma

Код товара: 35280

В наличии 217 шт.

Патрон сверлильный Самозажимной бесключевой ПСС-10 В12 (1,0-10мм) (J0510) “CNIC”

Патрон сверлильный Самозажимной бесключевой ПСС-10 В12 (1,0-10мм) (J0510) “CNIC”

Код товара: 35279

В наличии 259 шт.

Патрон сверлильный Самозажимной бесключевой ПСС- 6 В10 (0,5-6мм) (J0506) “CNIC”

Патрон сверлильный Самозажимной бесключевой ПСС- 6 В10 (0,5-6мм) (J0506) “CNIC”

Код товара: 35272

В наличии 276 шт.

Патрон сверлильный ПС-10 B12 (1,0-10мм) (J2110) “CNIC”

Патрон сверлильный ПС-10 B12 (1,0-10мм) (J2110) “CNIC”

Код товара: 30087

В наличии 143 шт.

Патрон сверлильный Резьбовой с ключом ПСР-13 (1,5-13мм, 1/2″ -20 UNF) (J3513А) “CNIC”

Патрон сверлильный Резьбовой с ключом ПСР-13 (1,5-13мм, 1/2″ -20 UNF) (J3513А) “CNIC”

Код товара: 35278

В наличии 83 шт.

Патрон сверлильный Резьбовой с ключом ПСР-16 (3,0-16мм, 1/2″ -20 UNF) (J3516A) “CNIC”

Патрон сверлильный Резьбовой с ключом ПСР-16 (3,0-16мм, 1/2″ -20 UNF) (J3516A) “CNIC”

Код товара: 35282

В наличии 440 шт.

Патрон сверлильный Самозажимной бесключевой ПСС-16 В16 (3,0-16мм) (J0516) “CNIC”

Патрон сверлильный Самозажимной бесключевой ПСС-16 В16 (3,0-16мм) (J0516) “CNIC”

Код товара: 35181

1 304 p

В наличии 1 шт.

Сверлильный патрон B16/3-16 TRIOD

Сверлильный патрон B16/3-16 TRIOD

Код товара: 35805

2 627 p

В наличии 7 шт.

Сверлильный патрон с ключом B16/3-16 Proma

Сверлильный патрон с ключом B16/3-16 Proma

Код товара: 36503

В наличии 87 шт.

Патрон сверлильный ПС-06 B10 (1,0-6мм)

Патрон сверлильный ПС-06 B10 (1,0-6мм)

Код товара: 30086

В наличии 48 шт.

Патрон сверлильный Резьбовой с ключом ПСР-10 (2-10мм, М12х1,25)

Патрон сверлильный Резьбовой с ключом ПСР-10 (2-10мм, М12х1,25)

Код товара: 35274

В наличии 765 шт.

Патрон сверлильный ПС-13 В16 (1,0-13мм) (J2113) “CNIC”

Патрон сверлильный ПС-13 В16 (1,0-13мм) (J2113) “CNIC”

Сортировать по:  Популярности Возрастанию цены ↑ Убыванию цены ↓ Наличию

Показывать по:  306090

• «
• 1
• 2
• 3
• 4
• 5
• »

Различают сверлильные патроны с крепление сверл ключом, а также быстросменные патроны не требующие для зажатия сверл подручных инструментов.

Кроме этого патроны отличаются типом крепления к шпинделю станков (В10, В12, В16, В18 В22, кМ2, кМ3, кМ4, кМ5, BT40) максимальным диаметром зажимаемого сверла(как правило от 1-16мм), а также точностными характеристиками нормального класса точности, повышенного и прецизионного.
У нас Вы можете купить сверлильные патроны по низкой цене с доставкой в регионы.

Отзывы

Статьи

• Патроны сверлильные, резьбонарезные, расточные головки
• Топ 10 патронов сверлильных быстросменных, с ключом, под конус морзе км2, кМ3, В16, В18, В12 за 2022 год – рейтинг по оценкам пользователей

Изготовители

JET (Швейцария)

PROMA (Чехия)

Optimum (Германия)

TRIOD

CNIC

Сверлильные патроны: быстрозажимные и с ключом

Назад к списку

Кулачковые сверлильные патроны для станков и ручного инструмента одинаковы по конструкции — в обоих случаях используется кулачковый зажим для фиксации хвостовика сверла.

К шпинделю патрон крепится при помощи резьбового соединения, внешнего или внутреннего конуса Морзе, переходника под Weldon и другими способами. В нашем каталоге можно выбрать и купить быстрозажимные и ключевые сверлильные патроны под нужный диаметр хвостовика, переходники под разные варианты крепления к шпинделю, оснастку для конкретной техники и универсальные модели для станков, дрели, шуруповертов.

Обычные и быстрозажимные сверлильные патроны по ГОСТ

Параметры и размеры конструкции указаны в ГОСТ 8522-79, ГОСТ 14077-83, ГОСТ 15935-88 и других стандартах, но в современной технике используются и другие модификации — на импортных шуруповертах, дрелях, перфораторах и промышленном оборудовании. Чаще всего это быстрозажимные патроны с металлическим или пластиковым корпусом, в некоторых есть храповый механизм для автоматической затяжки инструмента при прокручивании.

Варианты фиксации быстрозажимного патрона на шпинделе дрели, шуруповерта или станка

Обычный и укороченный конус Морзе. Для установки используются оправки с внешним КМ для токарных и сверлильных станков, оправки с цилиндрическим хвостовиком, выемками для фиксации, прорезями, резьбовым соединением.
Резьбовое соединение. Патрон закручивается на переходник, который вставляется в шпиндель и закрепляется. В большинстве моделей корпус дополнительно фиксируется винтом с левой резьбой, который предотвращает ослабление затяжки. Винт затягивается через кулачковый зажим со стороны хвостовика.

• Обычный и укороченный конус Морзе. Для установки используются оправки с внешним КМ для токарных и сверлильных станков, оправки с цилиндрическим хвостовиком, выемками для фиксации, прорезями, резьбовым соединением.
• Резьбовое соединение. Патрон закручивается на переходник, который вставляется в шпиндель и закрепляется. В большинстве моделей корпус дополнительно фиксируется винтом с левой резьбой, который предотвращает ослабление затяжки. Винт затягивается через кулачковый зажим со стороны хвостовика.

Быстрозажимной патрон в резьбовым соединением и фиксацией винтом и переходом на SDS-plus

В нашем каталоге представлены модели с дюймовой резьбой 1/2″-20 UNF, конусом B16, переходом на SDS-Plus. Если в станке шпиндель другой конструкции, используют дополнительные оправки и переходники. Например, при сверлении магнитным станком с патроном под хвостовики Weldon можно подобрать переходник с резьбы или конуса Морзе на цилиндрический с прорезью и быстро устанавливать сверлильный патрон, не снимая штатный.

Типоразмеры обычных и быстрозажимных сверлильных патронов

По ГОСТ предусмотрено 6 типоразмеров для зажима сверл с диаметром хвостовика от 0,2 до 16 мм, но обычно применяются универсальные модели с расширенным диапазоном:

• 1,5-13 мм. Хвостовики меньшего диаметра применяют в узкоспециализированной технике и обычно используют для сверления цанговые зажимы.
• 3-16 мм. Для надежной фиксации хвостовиков большего диаметра также используют цанги или другой способ крепежа.

Зажим классического патрона затягивают и ослабляют ключом, которым вращают кольцо с зубчатой поверхностью. Чтобы равномерно затянуть хвостовик, распределяют усилие и поворачивают кольцо, упираясь в углубления с разных сторон.
Быстрозажимные патроны работают без ключа — кольцо поворачивается вручную. Это удобнее и быстрее, поэтому такие модели используют, когда нужно ускорить замену инструмента. Чтобы ослабить затяжку, в некоторых моделях предусмотрены канавки под ключ.

Как выбрать сверлильный ключевой или быстрозажимной патрон

Диаметр и конструкция хвостовика инструмента. Кулачки зажимают без перекоса только инструмент с цилиндрическим хвостовиком. Диапазон рабочих диаметров указан в карточке каждой модели.
Вид фиксации на шпинделе. Убедитесь, что хвостовик подходит под вашу модель оборудования. Если на станке или инструменте предусмотрена другая система — потребуется оправка или переходник.
Скорость замены. Если инструмент меняется часто, лучше подходят быстрозажимные патроны (например, для дрели, шуруповерта или станка, которые выполняют несколько операций).
Защита от прокручивания. На кулачках качественных моделей выполнены продольные зубцы, которые лучше фиксируют хвостовик.
Точность позиционирования. Зависит от качества изготовления — если посадочные поверхности и зажимной механизм выполнены правильно, у инструмента минимальное биение. На биение влияет также количество соединений — если в работе используются переходники, погрешность увеличивается.
Материалы. Сверлильные патроны делают с металлическими и пластиковыми зажимными кольцами. Пластиковые лучше подходят для дрелей, перфораторов и шуруповертов, металлические — для станков и стационарного оборудования.
Универсальность. Некоторые модели производят специально для конкретного оборудования: быстрозажимные патроны Bosch, Makita, Metabo и других марок. Но большинство конструкций взаимозаменяемы, главное — подобрать модель с подходящей системой посадки.

Как купить быстрозажимной сверлильный патрон

В каталоге интернет-магазина Kerner представлено несколько моделей патронов: быстрозажимные и зубчато-венцовые (ключевые), с резьбой и конусом, переходом на SDS-plus, а также любые варианты переходников для станков, перфораторов, дрелей и другого оборудования. Если нужна помощь эксперта — позвоните по номеру 8(812)244-68-59 или отправьте запрос на электронную почту [email protected] или напишите в чат и наш менеджер подберет подходящую модель для конкретной операции.

Назад к списку

shars.com – Сверлильные патроны и оправки

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Каталог

Поиск

Shars Tool предлагает широкий выбор сверлильных патронов и оправок. Просмотрите нашу коллекцию патронов премиум-класса и стандартных серий со встроенными хвостовиками или оправками с прессовой посадкой, чтобы адаптировать их к сверлильным станкам или фрезерным станкам с конусами Морзе 1-5, прямыми, R8 или CAT и NMTB для фрезерных станций с ЧПУ. Купите сегодня и получите доставку в тот же день!

Просмотр как: Сетка ViewList View

Сортировать по Сортировать по: позиции Сортировать по имени Сортировать по: Артикул Сортировать по: Цена

Показать Показать: 9 Показать: 15 Показать: 30 за страницу

Пункты 1-15 из 176

2. 1 из 12
3. 2
4. 3
5. 4
6. 5

• Артикул 202-4966

  $50,95

  Страница 204

• Артикул 202-7478

  Нет в наличии

  109,95 $

  Страница 203

• Артикул 212-4021

  209,06 $

  Страница 204

• Артикул 202-4968

  $56,95

  Страница 204

• Артикул 202-0037

  $99,99

  Страница 176

• Артикул 202-1261A

  Нет в наличии

  96,95 $

  Страница 203

• Артикул 202-5013-202-1336

  43,90 $

  Страница 202

• Артикул 202-5018A

  $124,95

  Страница 203

• Артикул 202-5098A

  $109,95

  Страница 203

• Артикул 202-5091A

  $79,50

  Страница 203

• Артикул 202-5092A

  $92,50

  Страница 203

• Артикул 202-1264A

  174,95 $

  Страница 203

• Артикул 202-4969

  $62,95

  Страница 204

• Артикул 202-5016-202-1337

  $55,80

  Страница 202

• Артикул 202-5095A

  $115,99

  Страница 203

Сверлильный патрон 41-000 от Edge Technology

Артикул:

41-000

|

Код универсального кода:

030955068466

Наличие:

Обычно отправляется в течение 24 часов

$99,99

(4 отзыва)

Сверлильный патрон с резцедержателем 41-000

Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя Обязательно

Электронная почта Обязательно

Тема обзора Обязательно

комментариев Обязательно

Текущий запас:

Количество:

Добавление в корзину… Товар добавлен

Сверлильный патрон с резцедержателем предназначен для сокращения времени, необходимого для сверления отверстия на токарном станке. Сверление с центральным сверлением можно выполнять намного быстрее, поскольку сверло удерживается на стойке инструмента, а не на задней бабке. Глубину отверстий также можно контролировать на ЦИ каретки во время процесса сверления.

• Прецизионный быстрозажимной патрон 1/32–1/2 дюйма в комплекте.
• Быстрая и точная процедура выравнивания сверлильного патрона со шпинделем. (подробности см. в руководстве)
• Прецизионный установочный штифт, магнитно удерживаемый в полости корпуса для удобства.
• Устанавливается в любой держатель инструмента.
• Доступен монтажный блок большего размера. (0,630″ x 0,700″) См. информацию в категории запасных частей.
• Корпус из высокопрочного алюминия.
• Прочное анодированное покрытие.

Отзывы

• 5

  Отличное качество – красота.

  Опубликовано Тонаско, Феникс, Аризона, 20 сентября 2020 г.

  Я очень впечатлен качеством этого патрона и остального инструмента. Хотя в спецификациях указано, что он будет закрываться до 1/32 дюйма, на самом деле он закрывается до нуля. У меня есть несколько сверлильных патронов для станков, в том числе пара патронов Альбрехта из Германии. Этот предмет сделан так же хорошо, как и любой из них; лучше чем большинство

• 5

  токарно-сверлильный патрон

  Опубликовано JR 24 марта 2020 г.
