Курс BGA Пайка – Oreon Tech
Этот курс для тех, кто хочет научится паять, в данном курсе содержится множество инструкций и рекомендаций как для начинающих, так и тех, кто уже паяет.
В данном курсе, каждый мастер получить знания и примеры того, как правильно и безопасно сделать ту или иную работу по пайке. Основные темы курса, охватывают работы с техникой Apple, но при получении данных знаний, у обучаемых появится уверенность в ремонте не только Apple, а всего что можно паять.
80% всех поломок Apple, уже на столько изучены другими мастерами, что достаточно просто с помощью определения симптомов поломки – сразу понять, какую работу необходимо провести. Поэтому, умение правильно, грамотно и безопасно паять – это один из важнейших навыков любого пайщика.
Если вы, уже давно освоили модульные ремонты, ремонты по замене компонентов и хотите научится паять материнские платы, шлейфа и прочее – то этот курс для вас.
Курс также хорошо подходит для тек, кто уже освоил базовые понятия пайке и может делать некоторые работы.
В данном курсе вы сможете изучить, как делать сложные и дорогие ремонты, как делать swap (перекидку микросхем на другие платы), перепаивать процессоры, устранять ошибки после замены компонентов, а также восстанавливать поврежденные участки материнской платы.
Я собрал около 40 видео уроков, с подробными инструкциями, объяснениями и рекомендациями. Я покажу все, как правильно держать руки, каким оборудованием и инструментом я советую пользоваться, какие температуры ставить на фене и паяльнике и многое другое. В этом курсе будет около 20 разных реальных ремонтов, которые самые популярные в нашей сфере, и благодаря подробному обзору этих ремонтов, каждый ученик с уверенностью сможет как повторить их в своих ремонтах, так и начать делать другие виды сложной пайки. Общая продолжительность всех видео уже около 20 часов, и это не предел.
Даже после приобретения курса, коллекция видео обзоров на ремонты, со временем будет пополнятся, и вам не нужно будет за них не чего доплачивать.
Другими словами, помимо курса, вы приобретаете раздел, в котором я регулярно буду выкладывать большие видео обзоры реальных ремонтов.
Пайка – это один их самых прибыльных видов ремонта мобильной техники, так как затраты на выполнения почти любого ремонта – очень низкие, а цены на выполненные работы – довольно высокие. В сфере пайке – очень высокая моржа. В основном, нам не нужно что то покупать для выполнения каких то работ. Нам достаточно только приобрести нужное оборудование, необходимые инструменты и расходные материалы, и этого нам хватит на выполнение множества ремонтов.
В следующих темах, я расскажу вам какое оборудование и инструменты необходимы для того что бы начать заниматься пайкой, а также дам свои рекомендации.
В наше время, пайка – это не только выполнения сложных ремонтов по материнской плате, теперь даже для полноценной замены дисплея или аккумулятора, тоже необходимо брать в руки паяльник. Обо всем этом – также есть инструкции в данном курсе.
Как паять SMD микросхемы
by Realist
Статьи по электронике
Каждый начинающий электронщик задавался вопросом: «А как паять микросхемы, ведь расстояние между их выводами бывает очень маленькое?» Про различные типы корпусов микросхем можно прочитать в этой статье.
Ну а в этой статье я покажу, как паяю SMD микросхемы, выводы которых находятся по периметру микросхемы. У каждого электронщика свой секрет пайки таких микросхем. В этой статье я покажу свой способ.
Содержание статьи
Как отпаять микросхему
У каждой микросхемы имеется так называемый «ключ». Я его выделил в красном кружочке.
Это метка, с которой начинается нумерация выводов. В микросхемах выводы считаются против часовой стрелки. Иногда на самой печатной плате указано, как должна быть припаяна микросхема, а также показаны номера выводов. На фото мы видим, что краешек белого квадрата на самой печатной плате срезан, значит, микросхема должна стоять в эту сторону ключом. Но чаще все-таки не показывают. Поэтому, перед тем как отпаять микросхему, обязательно запомните как она стояла или сфотографируйте ее, благо мобильный телефон всегда под рукой.
Для начала все дорожки обильно смазываем гелевым флюсом Flux Plus.
Готово!

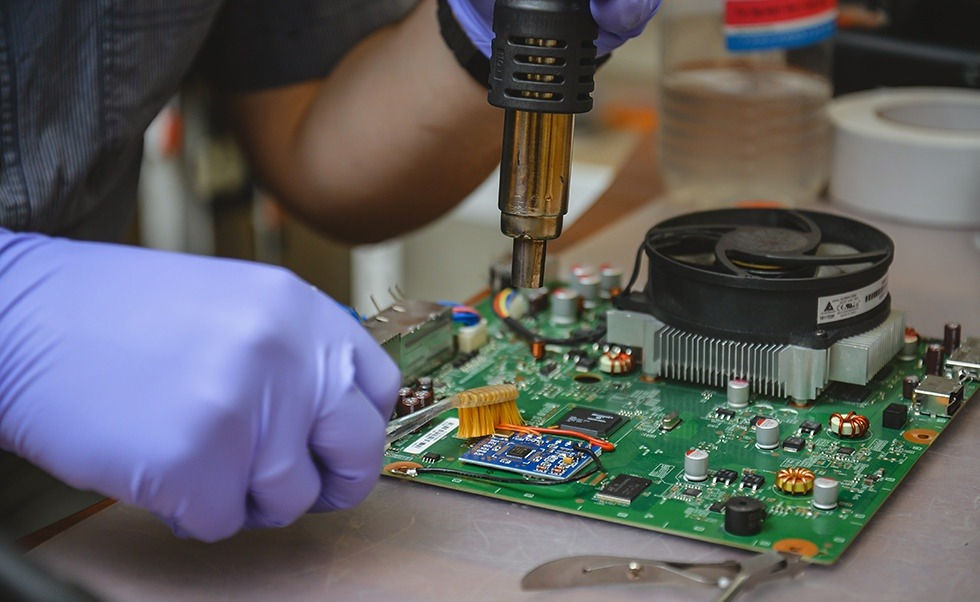

Выставляем температуру фена на 330-350 градусов и начинаем «жарить» нашу микросхему спокойными круговыми движениями по периметру.
Хочу похвастаться одной штучкой. У меня она шла в комплекте сразу с паяльной станцией. Я ее называю экстрактор микросхем.
В настоящее время китайцы доработали этот инструмент, и сейчас он выглядит примерно вот так:
Вот так выглядят для него насадки
Купить можно по этой ссылке.
Как только видим, что припой начинает плавиться, беремся за край микросхемы и начинаем ее приподнимать.
Усики экстрактора микросхемы обладают очень большим пружинящим эффектом. Если мы будем поднимать микросхему какой-нибудь железякой, например, пинцетом, то у нас есть все шансы вырвать вместе с микросхемой и контактные дорожки (пятачки). Благодаря пружинящим усикам, микросхема отпаяется от платы только в тот момент, когда припой будет полностью расплавлен.
Вот и наступил этот момент.
Как запаять микросхему
С помощью паяльника и медной оплетки чистим пятачки от излишнего припоя. На мой взгляд самая лучшая медная оплетка — это Goot Wick.
Вот что у нас получилось:
Далее берем паяльник с припоем и начинаем лудить все пятачки, чтобы на них осел припой.
Должно получиться вот так
Здесь главное не жалеть флюса и припоя. Получились своего рода холмики, на которые мы и посадим нашу новую микросхему.
Теперь нам нужно очистить все это дело от разного рода нагара и мусора. Для этого используем ватную палочку, смоченную в Flux-Оff, либо в спирте. Подробнее про химию здесь. У нас должны быть чистенькие и красивые контактные дорожки, приготовленные под микросхему.
Напоследок все это чуточку смазываем флюсом
Ставим новую микросхему по ключу и начинаем ее прожаривать, держа при этом фен как можно более вертикальнее, и круговыми движениями водим его по периметру.
Напоследок чуток еще смазываем флюсом и по периметру «приглаживаем» контакты микросхемы к пятакам с помощью паяльника.
Думаю, это самый простой способ запайки SMD микросхем.
Если же микросхема новая, то надо будет залудить ее контакты флюсом ЛТИ-120 и припоем. Флюс ЛТИ-120 считается нейтральным флюсом, поэтому, он не будет причинять вред микросхеме.
Думаю, теперь вы знаете, как паять микросхемы правильно.
Silver Solder Chips – Etsy.de
Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.
Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.
Нажмите, чтобы увеличить
В 20+ корзинах
Цена: от €5,58
Загрузка
Включая НДС (где применимо) плюс стоимость доставки
За последние 6 месяцев объем продаж этого товара был высоким.
Звездный продавец
Star Sellers имеют выдающийся послужной список в обеспечении отличного обслуживания клиентов — они постоянно получали 5-звездочные отзывы, вовремя отправляли заказы и быстро отвечали на любые полученные сообщения.
| 52 352 продажи |
5 из 5 звездТип припоя
Выберите вариант Легкий Середина Жесткий
Пожалуйста, выберите опцию
Масса
Выберите вариант 1 г (5,58 евро) 5 г (15,36 евро) 10 г (27,94 евро)
Пожалуйста, выберите опцию
Количество
12345678910
Продавец звезд.
Этот продавец неизменно получал 5-звездочные отзывы, вовремя отправлял товары и быстро отвечал на все полученные сообщения.
Внесен в список 15 февраля 2023 г.
455 избранных
Информация о продавце
Сообщить об этом элементе в Etsy
Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…
Первое, что вы должны сделать, это связаться с продавцом напрямую.
Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.
Сообщить о проблеме с заказом
Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами.
Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.
Если вы хотите подать заявление о нарушении авторских прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.
Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы
Посмотреть список запрещенных предметов и материалов
Ознакомьтесь с нашей политикой в отношении контента для взрослых
Товар на продажу…не ручной работы
не винтаж (20+ лет)
не ремесленные принадлежности
запрещены или используют запрещенные материалы
неправильно помечен как содержимое для взрослых
Пожалуйста, выберите причину
Расскажите нам больше о том, как этот элемент нарушает наши правила.
Расскажите нам больше о том, как этот элемент нарушает наши правила.Все категории
Товары для рукоделия и инструменты
Чипсы для серебряного припоя Hard x 5g. Metal Clays 4 You
Серебряный припой Чипсы, твердый x 5 г
Температура солидуса (расплава): 741°C
Температура ликвидуса (текучести): 788°C
Содержание серебра: 75%
При сборке начните с припоя с самой высокой температурой плавления. При сборке каждой детали используйте низкотемпературный припой. В приведенной ниже таблице описаны способы использования и температуры текучести четырех стандартных типов припоя.
Как паять более успешно
Эти советы помогут вам паять более успешно и надежно. . . каждый раз. Они такие простые, но может быть слишком легко позволить мелочам выскользнуть из головы, пока мы работаем над нашими процессами.
• Используйте наименьшее количество припоя, необходимое для хорошего соединения. Не заливайте соединение припоем.
• Детали, подлежащие пайке, должны плотно прилегать друг к другу без воздушного пространства между ними.
• Убедитесь, что соединение и пайка чистые. Перед пайкой хорошо профлюсируйте все поверхности, чтобы предотвратить окисление, которое может препятствовать растеканию припоя.
• При нагревании деталей для пайки действуйте так, чтобы все детали одновременно достигли температуры пайки.
Основы эффективной пайки
Вот как эффективно паять, используя базовые навыки пайки. Следуйте этим шагам, чтобы обеспечить прочное и долговечное соединение.
Чистый
Припой не течет по грязной или жирной поверхности. Используйте обезжиривающее чистящее средство и абразивную губку или абразив, например пемзу, чтобы удалить грязь или жир с припаиваемого металла. Тщательно промойте после очистки.
Fit
Компоненты, выводы и соединения должны плотно прилегать друг к другу. Зазоры в стыках и плохо подобранные стыки между деталями создают плохое паяное соединение, что может привести к точечной коррозии припоя или к слабому соединению, которое может сломаться. Иногда припой просто не заполнит плохо прилегающую область.
Флюс
Флюс подготавливает металлическую поверхность к нанесению жидкого припоя. При нанесении флюса убедитесь, что он все время находится в контакте с припоем и что он касается обеих соединяемых металлических частей. Некоторые самопротравливающие флюсы также помогают растворять оксиды. Для создания идеальной поверхности для пайки важно, чтобы соединение не содержало оксидов.
Пламя
Используйте либо нейтральное пламя (кислород и газ равные части), либо восстановительное пламя (больше газа, чем кислорода).
