Столярная мастерская (столярка) на даче своими руками – 50 фото

Содержание

• 1 Что лучше: строительство нового или использование старого
• 2 Выбор места под мастерскую: дельные советы
• 3 Проект мастерской: с чего начать
• 4 Тонкости в составлении проектов
• 5 Завершение проекта: последние штрихи
• 6 Строительство столярной мастерской своими руками
  • 6.1 Фундамент
  • 6.2 Стены
  • 6.3 Пол
• 7 Как оборудовать столярную мастерскую
  • 7.1 Второе помещение столярной мастерской
  • 7.2 Дополнительные фото столярной мастерской
  • 7.3 Видео-экскурсия по столярной мастерской

В процессе строительства дачи ли загородного дома своими руками появляется желание сделать его настолько красивым и индивидуальным, чтобы у друзей и соседей проснулась зависть. Но даже у вас есть умение и желание столярничать, то необходим инструмент и помещение, в котором будут рождаться шедевры деревянного искусства. Предлагаем вам рассмотреть строительство столярной мастерской как воплощение в жизнь вашего хобби. Хотя может быть впоследствии она сможет стать вашим небольшим бизнесом.

В данной статье мы подробно рассмотрим, как оборудовать столярную мастерскую своими силами на готовом примере. Площадь мастерской представленной ниже, составляет примерно 400 м² (но можно сделать и маленькую). Вся мастерская разделена на два помещения, где располагаются рабочие обрабатывающие станки.

После прочтения этой статьи, рекомендуем ознакомиться с более компактным вариантом мастерской.

Что лучше: строительство нового или использование старого

Столярная мастерская будет выглядеть гораздо функциональнее в новом отдельно стоящем строении по ряду причин:

1. Шум. Работу станков трудно назвать бесшумным производством, плюс работа вентиляционных систем.
2. Запах. Нелегко избавится от запаха лакокрасочной продукции даже при условии хорошей вентиляционной системы.
3. Мусор. Даже при тщательной уборке мастерской пыль невольно будет попадать в жилые помещения.
4. Безопасность. Наличие режущего инструмента на станках и использование трехфазного электропитания, считается оборудованием повышенной опасности, и доступ посторонних лиц к нему запрещен.
5. Производственная площадь. Вряд ли в доме найдется помещение достаточной квадратуры, чтобы комфортно поместить все необходимое оборудование для полноценной столярной мастерской.
6. Вспомогательная площадь. Необходимо выбрать место под хранение инструмента, а также для складирования заготовок и готовой продукции.

Бытует мнение, что мастерская для столярных работ в домашних условиях должна занимать до 6-7 м2, но этого катастрофически мало. На такой площади не удастся поместить максимальное количество оборудования. Тем более, что рекомендованная длина помещения должна быть не менее 4 м. Даже если по счастливой случайности уместить все необходимое, то места для нормальной работы вам не останется.

О хранении материала и готовых изделий и говорить нечего.

Столярная мастерская своими руками

С гаражом тоже не получиться. Это специализированное место для машины и рисковать ее целостностью во время работы не подходящий вариант. Кроме этого мастерская требует нормального температурного режима, который трудно поддерживать в гараже. Еще необходимо выделить пространство для хранения автомобильных запчастей и инструмента.
Сарай — это уже ближе, но все равно вряд ли подойдет. Скорее такое решение потребует кардинальной перепланировки и перестройки, соизмеримой с новым строительством.
Для столярки необходим надежный фундамент из плит. Установленное не устойчиво оборудование будет давать вибрацию, что, в конце концов, приведет к его поломке.

Рассмотрев все варианты, принимаем решение поместить мастерскую во вновь построенном здании.

Выбор места под мастерскую: дельные советы

Место под строительство мастерской

При определении места под будущую столярную мастерскую необходимо учесть некоторые аксиомы ее размещения:

1. Как можно дальше от жилой зоны и строений с домашней живностью, если такая имеется. Шум, производимый рабочим оборудованием, будет неблагоприятно действовать на нервную систему ваших домочадцев.
2. Желательно подобрать открытое пространство. Отсутствие теней позволит немного сэкономить на обогреве мастерской в зимнее время и на освещении в течение года. Солнечное излучение будет обогревать, и освещать помещение.
3. Для исключения подтопления строения во время дождей и снеготаяния не нужно строить его в местах с низким общим уровнем. Это может привести к проблемам с самой постройкой и даже к аварийным ситуациям, например короткому замыканию электропроводки.
4. Желательно обеспечить удобство доступа в любых погодных условиях, чтобы зимой избежать постоянной расчистки снега, а во время весеннего снеготаяния предотвратить подтопление здания.
5. Участок почвы не пригодной для земледелия станет прекрасным местом для будущего строитель

Проект мастерской: с чего начать

Первым шагом в осуществлении проектирования является определение, какими конкретно работами в мастерской вы будете заниматься. Желательно продумать и записать все планируемые работы, как в ближайшее время, так и в будущем. На основании этого перечня необходимо составить список вспомогательного оборудования необходимого для выполнения поставленных задач.

Далее определить наличие необходимого инструмента, (от стамески и молотка до дрели и электролобзика), гвоздей и саморезов, заготовок и готовых изделий. Не забудьте укомплектовать список порошковым огнетушителем и аптечкой. После чего определить, как разложить все вышеперечисленные вещи, какие для этого нужны шкафы, стеллажи и полки. Переходим к перечню основного оборудования. Список должен быть укомплектован:

• верстаком;
• станками, согласно перечню работ;
• перспективное оборудование;
• промышленным пылесосом;
• отопительными радиаторами;
• ящиком с песком;
• умывальником;
• емкостью с водой;
• шкафчиком для спец одежды;
• табуретом.

оборудование мастерской

После этого ко второму необходимо прибавить шкафы и стеллажи с предметами из первого списка.

Далее определяем место под будущие заготовки. Рекомендованный минимальный размер такого стеллажа 1 м × 6 м, его тоже нужно добавить во второй список. Такой подробный перечень позволит рассчитать габариты будущей столярки.

Тонкости в составлении проектов

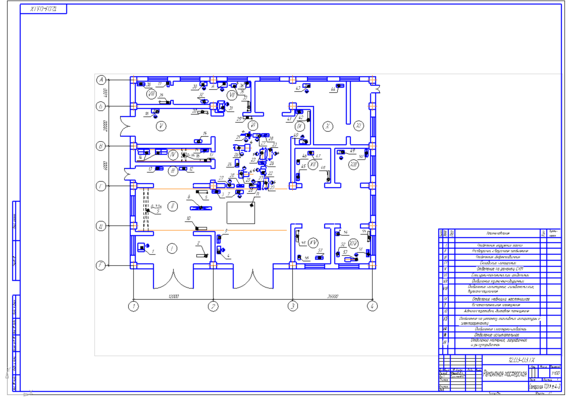

Когда все приготовления закончены, наступает время проектирования. Итогом ваших усилий должен стать документ, являющийся проектом будущей мастерской. Для строительства нет необходимости составлять строительные чертежи по всем правилам, достаточно подробных эскизов с указанием реальных размеров будущего помещения и габаритов основного и вспомогательного оборудования, указанного вами во втором списке.

Эскизов должно быть несколько. На одной проекции тяжело указать все элементы строения. Поэтому на ваших набросках должны присутствовать все детали до мелочей. Наружные и внутренние размеры помещения и его элементов указываются без соблюдения масштаба, но должны отображать действительное положение предметов и строительных элементов.

Приблизительным расчетом необходимой площади для мастерской будет произведение площади всего оборудования, стеллажей и шкафов и коэффициента равного 1,5-2.
Все же, если компьютерная графика для вас представляется, как не паханая целина, то визуальную планировку столярки можно выполнить дедовским методом. Возьмите лист миллиметровой бумаги, начертите на ней помещение будущей столярки в масштабе 1:20, согласовав с приблизительным расчетом и заранее выполненными рисунками.

Из этой же бумаги вырежьте прямоугольники оборудования и вспомогательных конструкций в масштабе, но по настоящим размерам. Это даст возможность правильно разместить их в мастерской с учетом рабочих мест и проходов. При необходимости можно перемещать прямоугольные макеты, для определения совершенной компоновки мастерской:

1. На листе миллиметровки проводим перпендикулярно две линии, означающее стены.
2. Вычерчиваем дверь помещения. Размер дверного проема должен быть немного больше самого крупногабаритного оборудования. Тогда не возникнет проблем при его транспортировке. Выполняем расстановку оборудования;
3. Дочерчиваем оставшиеся стены;
4. Определяем месторасположение оконных проемов и наносим на чертеж. Желательно оборудовать окнами восточные и южные стены. Это позволит получить больше солнечного света и тепла;
5. Замерьте все размеры и с учетом масштаба нанесите на планировку мастерской.

Это будет вашим руководством к дальнейшим действиям.

Завершение проекта: последние штрихи

Еще несколько необходимых действий, которые нужно обязательно выполнить, чтобы получить проект, имеющий право на жизнь.
В мастерской желательно предусмотреть несколько помещений:

• Основное, где непосредственно выполняются столярные работы;
• Вспомогательное, где производятся дополнительные работы не связанный с деревообработкой, например окраска и сушка готовой продукции;
• Подсобное, предназначенное для бытовых нужд, например переодевания и отдыха, оборудованное шкафчиком для одежды, столиком, чайником для организации перекуса, кушеткой для кратковременного перерыва.

Эти помещения помогут разделить сферы деятельности по зонам и будут способствовать комфорту при проведении рабочего процесса.
Схему подсобного помещения с размерами ее обстановки, необходимо выполнить на одном листе с основным цехом.

Место для хранения длинномерного леса или пиломатериала должно находиться напротив входной двери, для удобства складирования. Возле стеллажа должен быть размещен станок, для распиливания заготовок.

После получения планировки столярки, переходим составлению ее эскиза. Определяем материал для стен, их толщину и высоту. Выбираем вид крыши и материал кровли. Здесь рекомендуется полагаться на свои пожелания, бюджет и возможность сделать своими руками.

Важным вопросом в проектировании столярной мастерской является разработка вентиляционной системы. Она должна быть принудительной, приточно-вытяжной. Такая система обеспечит удаления стружки и вредных веществ, полную рециркуляцию воздуха и регулировку микроклимата не только в помещении столярки, но и в покрасочном отделении. Прочертите на эскизе все составляющие вентиляции с указанием параметров и размеров.

Завершающим этапом проектирования является создание схемы электропитания, освещения, как основного, так и индивидуального для каждого рабочего места, контура заземления. Каждое рабочее место должно быть оборудовано розеткой с заземлением, каждый станок должен быть заземлен. По окончании делается эскиз подвода к зданию мастерской коммуникаций.

Строительство столярной мастерской своими руками

Место выбрано, проект подготовлен, можно приступать к возведению столярной мастерской. Строительство следует разделить на несколько этапов:

Фундамент

фундамент

1. На заранее выбранном месте размечаем периметр будущей мастерской.
2. Выбираем грунт на глубину 70 см под будущий плитный фундамент.
3. По краю котлована ставим опалубку на 20 см выступающую над уровнем земли.
4. Готовим основание из гравия и песка, тщательно утрамбовывая до толщины 20см.
5. Выполняем армирование. Берем армосетку, укладываем на основание. Второй пласт армированной сетки прикручиваем к нижней с помощью кусков арматуры длиной 250 мм вязальной проволокой Ø1,5-2 мм.
6. В местах монтажа станков устанавливаем анкерные болты.
7. Заливаем бетоном марки М200.
8. Накрываем бетон брезентом или пленкой и оставляем до полного затвердевания в течение 3-4 недель. При жаркой погоде бетон желательно периодически поливать водой.

Стены

Монтаж стен в первую очередь зависит от выбранного материала. Если строение будет деревянным, то для крепежа нижнего венца при заливке фундамента по его периметру необходимо заложить резьбовые шпильки. Дальше возведение стен сводится к строительству деревянного сооружения. Помещение на ваше усмотрение можно сделать кирпичным или пенобетонных блоков. После изготовления коробки установите оконные и дверные блоки. Крышу выполните по заранее подготовленному эскизу своими руками.

Пол

Полы в столярной мастерской играют важную роль. Обычно его делают из нескольких слоев. На фундаменте делают основу из песка толщиной 5 мм, затем покрывают толью и сверху кладут настилы из досок или укладывают армосетку и заливают бетоном. Второй вариант более надежен и популярен.

Если столярка сделана из дерева, то необходимо выполнить пропитку стен огнезащитными составами.
Далее необходимо завести в помещение все коммуникационные сети и выполнить разводку. Все кабельные линии по сечению должны соответствовать токовой нагрузке, возлагаемой на них в процессе дальнейшей эксплуатации. В мастерской из дерева в целях пожарной безопасности при коротком замыкании укладывают в металлические трубы, в других строениях применяют гофрированную трубу из самозатухающих полимеров.

Далее выполняем монтаж и подключение вентиляционной системы и станков, расставляем шкафы и стеллажи, устанавливаем полки, раскладываем инструмент.

Отопление в мастерской обустраивают с помощью масляных радиаторов или водяного автономного отопления. В качестве источника нагрева теплоносителя можно использовать электрокотел, а при возможности оборудования помещения под котельную можно использовать газовые или твердотопливные котлы. В деревянной мастерской котлы на твердом топливе лучше не использовать велика вероятность случайного возгорания.

Как оборудовать столярную мастерскую

Общий вид на мастерскую

Рис 1. Общий вид на мастерскую

В центре располагается распилочный станок, возле стены заготовочные станки, которые позволяют выполнить торцевую обработку доски, сделать распил и т.д.

Заготовочный участок

Рис 2. Заготовочный участок

Здесь складируется подготовленные или обработанные деревянные заготовки, шпон, заготовки на фасад мебели, дверей  и т.д.

Торцовочный станок

Рис 3. Торцовочный станок

Торцовочный станок используется для «роспуска» пиломатериала. К примеру, 6 метровые доски укорачивают до 4 метров, длина выбирается в зависимости от типа обрабатывающего станка, размеров помещения и требуемых размеров готового изделия. Внизу станка складируются различные отходы после торцовки пиломатериалов.

Барабанно-шлифовальный станок

Рис 4. Барабанно-шлифовальный станок

Возле торцевого станка располагается барабанно-шлифовальный, который также изготовлен своими руками.

Вытяжка

Рис 5. Вытяжка — как важный фактор устройства столярной мастерской

Данная вытяжка для барабанно-шлифовального станка предназначена для  сбора всей древесной пыли после процесса шлифовки.

Циркулярный станок

Рис 6. Циркулярный станок

Рядом с барабанно-шлифовальным станком располагается циркулярный, которая также используется для «чернового» роспуска пиломатериалов.

Фуганок

Рис 7. Фуганок

В центре мастерской располагается фуганок, который был изготовлен еще в СССР. Длина стола составляет 2800 см, а ширина достигает 420 мм.

Рейсмус

Рис 8. Рейсмус

Рейсмус располагается рядом с фуганком с размером для заготовок 420 мм.

Аспирация

Рис 9. Аспирация

Между рейсмусом и фуганком располагается мощная аспираторная установка, которая собирает в процессе обработки всю древесную пыль в специальный резервуар, который потом легко можно очистить.

Фрезерный станок сделанный своими руками

Рис 10. Фрезерный станок сделанный своими руками

Фрезерный механизм был позаимствован с заводского станка, а рабочий стол, каркас, аспирация и система управления изготавливались самостоятельно. В качестве столешницы использовали фрезерованный титан. Вал заводской от фрезерного станка был убран и согласно размерам рабочей части станка был выточен новый. Вал получился без всяких конусов под старые посадочные фрезы, что весьма удобно.

Вал фрезеровочного станка

Рис 11. Вал фрезеровочного станка

Токарный станок

Рис 12. Токарный станок

Станок ШЛДБ

Рис 13. Станок ШЛДБ

Торцовочный станок

Рис 14. Торцовочный станок

Столярка выполненная своими руками потребует не только специфических навыков для точной настройки и сборки станков, но и существенных финансовых затрат на приобретение необходимых материалов.

Ленточная пила типа «Корвет 33» заводского исполнения

Рис 15. Ленточная пила типа «Корвет 33» заводского исполнения

Угловой торцовочный станок

Рис 16. Угловой торцовочный станок

Заточные станки: наждак, алмаз и войлок

Рис 17. Заточные станки: наждак, алмаз и войлок

Данные станки используются для заточки стамесок, сверл и других рабочих инструментов.

Долбежный станок

Рис 18. Долбежный станок

Некоторые элементы от долбежного станка были позаимствованы у фрезерного заводского станка. Каркасная основа, рабочий стол, элементы управления были изготовлены самостоятельно. Двигатель используется на 380 Вольт с установленным подшипником в задней части. Подшипник был установлен для того, чтобы увеличить мощность двигателя, который под такой нагрузкой без доработки просто не работал.

Стапель раздвижной на треногах

Рис 19. Стапель раздвижной на треногах

Самодельный универсальный станок (рубанок, пила)

Рис 20. Самодельный универсальный станок (рубанок, пила)

Столешницы изготовлены из высококачественного и прочного титана.

Пильно-фрезерный заводской станок

Рис 20. Пильно-фрезерный заводской станок с возможностью регулирования высоты и угла обработки пиломатериалов.

Сверлильный станок

Рис 21. Сверлильный станок

На рисунке представлен сверлильный станок заводского исполнения времен СССР. Был доработан двигатель и переточены шкивы.

Верстак

Рис 22. Верстак

Стеллаж с метизами

Рис 23. Стеллаж с метизами

Шкафчик для стамесок возле верстака

Рис 24. Шкафчик для стамесок возле верстака

Шкафчик для рабочих фрез

Рис 25. Шкафчик для рабочих фрез

Второе помещение столярной мастерской

Самодельный пресс

Рис 26. Самодельный пресс

Габариты пресса составляют 900 мм в длину и 2700 мм в ширину.  На пластиковые упоры укладывается заготовка, которая после этого сдавливается прессом.

Универсальный заточной станок

Рис 27. Универсальный заточной станок

Здесь располагается фуганок, наждак для заточки фрез и ножей.

Барабанно-шлифовальный станок марки JET 16-32

Рис 28. Барабанно-шлифовальный станок марки JET 16-32 с доработанным рабочим столом и подающим валиком.

Барабанно-шлифовальный станок марки JET

Рис 29. Барабанно-шлифовальный станок марки JET

Заводской станок с доработанными опорными пластинами, установлен внутренний кожух аспирации.

Покрасочное помещение

Рис 30. Покрасочное помещение

В этом месте на треноги устанавливаются обработанные заготовки, которые впоследствии выполняются лако-красочные работы при помощи пульверизатора, кисточек.

Компрессор для покраски

Рис 31. Компрессор для покраски

Одним из обязательных условий в лако-красочном помещении – создания эффективной приточно-вытяжной вентиляции. Следует учесть, что в зимний период данное помещение, где проходят покрасочные работы должно хорошо отапливаться. В противном случае Вы не сможете качественно выполнить окраску или нанести лак.

Стапель

Рис 32. Стапель

Стапель располагается в сборочно-шлифовальном помещении, где проходят завершающие этапы обработки изделий из дерева. Стапель изготовлен из высококачественной ламинированной фанеры, которая закреплена на металлическом каркасе с возможностью регулировки по высоте. Это делается для того, что сделать идеально ровную поверхность в помещениях с неровными полами.

Дополнительные фото столярной мастерской

1. Стеллажи

Стеллажи

2. Торцовки

Торцовки применяют для разрезания (роспуска) заготовок. Возле торцовки можно сразу организовать место для складирования деревянных обрезков, которые могут быть использованы в будущем.

Для того чтобы можно было изготовить любое деревянное изделие лучше оснастить мастерскую несколькими торцовками – с шестиметровым продольным, с поперечным и с вращающимся столом.

Торцовки

Торцовки

Торцовки

Торцовки

3. Барабанно-шлифовальные станки

Барабанно-шлифовальные станки

Барабанно-шлифовальные станки

Барабанно-шлифовальные станки

4. Циркулярка

Циркулярка

5. Электрические фуганки

Электрические фуганки

Электрические фуганки

6. Рейсмус

Рейсмус

7. Вертикальный фрезерный станок

Вертикальный фрезерный станок

Вертикальный фрезерный станок

Возле фрезерного станка лучше всего разместить шкаф для хранения различных фрез.

Шкаф для хранения фрез

8. Токарный станок

Токарный станок

9. Шлифовальные станки с бобиной и диском (ШлДБ)

Шлифовальные станки с бобиной и диском (ШлДБ)

Шлифовальные станки с бобиной и диском (ШлДБ)

10. Ленточнопильные станки

Такое оборудование предназначено для резки дерева с помощью ленточной пилы. В отличие от циркулярки и торцовки данный станок обеспечивает более низкую шероховатость обработанной поверхности, а значит, полученные в результате распиливания поверхности (торцы) не требуют финишной обработки.

Оборудовать столярку лучше двумя ленточнопильными станками – для распилки больших и мелких деталей.

Ленточнопильные станки.

Ленточнопильные станки.

11. Заточные станки

Заточные станки

Заточные станки

Заточные станки

Заточные станки

12. Долбежный станок

В деревообработке долбежный станок необходим для создания прямоугольных и овальных пазов в деревянных заготовках.

Рабочий стол, с прикрепленной заготовкой, может перемещаться вдоль и поперек корпуса, а также наклоняться под определенным углом, что позволяет создавать пазы различных конфигураций.

Долбежный станок

13. Стапель раздвижной

Стапель раздвижной

14. Сверлильный станок

Столяру в мастерской не обойтись без сверлильного станка, обеспечивающего сверление отверстий различной глубины и диаметра.

Сверлильный станок

Возле сверлильного станка рационально расположить шкафчик со сменным инструментом –сверлами различных размеров.

Шкафчик со сменным инструментом

15. Аспирация

Аспирация

16. Пресс

Пресс

17. Место для выполнения работ по металлу

Зона для обработки металлических заготовок должна быть оснащена сопутствующим оборудованием и инструментами (тисками, наковальней, молотком, плоскогубцами и пр.), которые лучше располагать на столе и окружающих его стеллажах и полках.

Место для выполнения работ по металлу

18. Столярный стол

Основным оборудованием столярной мастерской является надежный рабочий стол для выполнения чертежей, ручной обработки деревянных изделий и прочих настольных столярных операций.

Столярный стол

19. Зона для выполнения лакокрасочных работ

Идеальный вариант – выделить не зону, а целую комнату для выполнения работ по покраске и вскрытию лаком деревянных изделий. В любом случае данное место работы должно быть оборудовано хорошей вытяжкой и иметь окно.

Зона для выполнения лакокрасочных работ

20. Стапель для окончательной сборки

В качестве стапеля для сборки мебели можно использовать любую ровную и чистую поверхность. В идеале если площадь стапеля составляет не менее 10 м².

Стапель для окончательной сборки

21. Козлики (ваймы)

Ваймы используют, чтобы облегчить сборку и склейку столярных изделий.

Козлики

22. Место для хранения столярных инструментов

Полки с инструментом (клея, скотчи, рулетка, отвертки, линейки, карандаши, циркули и т. д.) должны располагаться вблизи от верстака.

Место для хранения столярных инструментов

Место для хранения столярных инструментов

Для хранения стамесок лучше выделить шкаф, где каждый инструмент будет находиться в отведенным для него месте. Такая упорядоченность поможет повысить эффективность труда.

Место для хранения столярных инструментов

23. Место для хранения метизов

Всякие металлические крепежные изделия (гайки, болты, саморезы, гвозди и пр.) и фурнитуру (ручки, ножки, направляющие и пр.) лучше расфасовать по отдельным баночкам и подписать каждую из них. Распределенные по емкостям метизы размещаются на полках недалеко от зоны сборки мебели.

Место для хранения метизов

Перед тем как делать столярку или столярная мастерская на даче своими руками — необходимо приобрести подходящее помещение, а потом произвести закупку всего необходимого оборудования. Все вышеописанные станки, необходимые для работы в столярной мастерской, можно приобрести у фирм-реализаторов металлорежущей и деревообрабатывающей техники на их сайтах или торговых площадках. Также можно посетить специальные выставки и подробно ознакомится с представленными экземплярами столярных приспособлений, чтобы выбрать оптимальный вариант для своей столярки.

Видео-экскурсия по столярной мастерской

Большая часть используемых деревообрабатывающих  столярных станков на видео были изготовлены самостоятельно с использование уже готовых заводских некоторых элементов, которые прошли доработку и улучшение. Еще одним важным аспектом в столярной мастерской – эффективная аспирация. В данной статье более подробно ответили на вопрос — как сделать своими руками столярную мастерскую или столярку. Как видно из вышеописанного материала, это трудоемкий и затратный процесс. Однако, имея все необходимые деревообрабатывающие станки и инструменты, Вы сможете с легкостью изготовить не только деревянные окна, двери, предметы мебели и интерьера, но и отреставрировать особо ценные изделия из дерева прошлых веков. Удачи.

Рекомендуем вам еще:

Мастерские и фабрики | Строительное проектирование

Проектирование пекарни. Технические характеристики помещений.

Tags:

Мастерские и фабрики

Строительное проектирование. Эрнст Нойферт

Bauentwurfslehre. Ernst Neufert

Проектирование швейных мастерских. Технические характеристики помещений.

Tags:

Мастерские и фабрики

Строительное проектирование. Эрнст Нойферт

Bauentwurfslehre. Ernst Neufert

Проектирование мастерских по монтажу санитарно-технического оборудования. Технические характеристики помещений.

Tags:

Мастерские и фабрики

Строительное проектирование. Эрнст Нойферт

Bauentwurfslehre. Ernst Neufert

Проектирование слесарных мастерских. Помещения для сварочных и кузнечных работ. Характеристики помещений. План слесарной мастерской с расстановкой оборудования и размещением складов. Кузница и ремонтная мастерская для сельскохозяйственных машин.

Tags:

Мастерские и фабрики

Строительное проектирование. Эрнст Нойферт

Bauentwurfslehre. Ernst Neufert

Проектирование столярных мастерских. Планировка помещений столярной мастерской.

Tags:

Мастерские и фабрики

Строительное проектирование. Эрнст Нойферт

Bauentwurfslehre. Ernst Neufert

Проектирование авторемонтных мастерских. Выбор участков для мастерских автосервиса. Потребности в площадях для авторемонтных мастерских. Правильная взаимосвязь помещений авторемонтных мастерских.

Tags:

Мастерские и фабрики

Строительное проектирование. Эрнст Нойферт

Bauentwurfslehre. Ernst Neufert

Проектирование промышленных пердприятий. Местоположение промышленного предприятия. Состав задания на строительное проектирование. Специальные требования. Освещение. Канализация. Водоснабжение. Внутрицеховые проходы и проезды. Экоомическая целесообразность строительства. Фундаменты под машины и станки. Схема производственного процесса. Транспортные средства и подъемные механизмы в промышленных зданиях. Конструктивные решения. Стальные каркасные конструкции.

Tags:

Мастерские и фабрики

Строительное проектирование. Эрнст Нойферт

Bauentwurfslehre. Ernst Neufert

Преимущества многопролётных и большепролётных одноэтажных промышленных зданий. Проектирование многопролётных зданий.

Tags:

Мастерские и фабрики

Строительное проектирование. Эрнст Нойферт

Bauentwurfslehre. Ernst Neufert

Проектирование многоэтажных промышленных зданий. Местоположение. Размеры и глубина зданий. Высота многоэтажных промышленных зданий. Инсоляция. Окна. Очистка окон многоэтажных промышленных зданий. Длина здания. Ширина лестничных маршей. Противопожарные мероприятия и молниезащита. Планы и разрезы многоэтажных промышленных зданий.

Tags:

Мастерские и фабрики

Строительное проектирование. Эрнст Нойферт

Bauentwurfslehre. Ernst Neufert

Проектирование бытовых помещений промышленных зданий. Санитарные и технические условия бытовых помещений в промышленных зданиях: уборные, гардеробные, душевые. Помещения медицинского обслуживания.

Tags:

Мастерские и фабрики

Строительное проектирование. Эрнст Нойферт

Bauentwurfslehre. Ernst Neufert

План этажа мастерской — Боб Вила

Фото: home. comcast.net

Ваша голова закружилась от проблем, связанных с размерами ваших машин, ограничениями доступного пространства и вашими многочисленными потребностями и желаниями: пришло время перевести все это на поэтажный план. Подготовка этого листа бумаги может оказаться важной дисциплиной при обдумывании вашей мастерской.

Первый составленный вами план вполне может измениться — на самом деле, вы можете пересматривать планы много раз, — но дисциплина изложения его на бумаге заставит вас задавать себе вопросы, искать информацию и вносить коррективы.

Для составления плана мастерской потребуется вот что: пара острых карандашей и немного миллиметровой бумаги. И рулетка для определения размеров машин и т.д.

Делайте это в масштабе. Возьмите самый большой размер помещения и определите, как наиболее эффективно разместить его на миллиметровой бумаге: расстояние от дюйма до фута позволит разместить магазин размером четырнадцать на двадцать футов, например, на стандартном листе 8,5 x 11 дюймов. . Шкала от ¼ дюйма до фута подойдет для больших пространств.

Сначала очертите область. Начните с периметра помещения. Укажите окна и двери (включая распашные двери). Если ваше пространство должно быть общим (например, с печью в вашем подвале), нарисуйте фиксированные элементы, вокруг которых вы должны работать. К ним относятся водопроводные линии, лестницы, колонны или опоры, поддерживающие дом, дымоходы, такие приборы, как водонагреватели, морозильные камеры, стиральные машины и сушилки. Если ваша мастерская будет использоваться в качестве гаража, обязательно определите площадь пола, которая хотя бы часть времени будет занята вашим автомобилем. В гараже вам также может понадобиться садовый инвентарь, газонокосилка и другое оборудование для ухода за двором. А велосипеды, наверное?

Реклама

Разместите инструменты. В целях обсуждения предположим, что ваша мастерская будет использоваться в основном для деревообработки. В таком случае вы, скорее всего, попробуете себя в столярном деле, возможно, сделаете один или два шкафа и почти наверняка возьметесь за такие проекты, с которыми все мы, кажется, сталкиваемся время от времени, например, ремонт игрушек или окон или стулья или другие предметы из дома.

Вам обязательно понадобится верстак, какая-то рабочая поверхность, на которой можно выполнять всевозможные задачи, начиная с верстки. Вам потребуются режущие инструменты: в идеале, отрезная пила (возможно, радиальная пила) и настольная пила (для распиловки и почти всего остального). Если вы планируете чинить или делать предметы больше хлебницы, вам, вероятно, понадобится еще одна рабочая поверхность, рабочий или сборочный стол с широкой столешницей. Место для других инструментов и расходных материалов также необходимо, но основными ориентирами будут верстак, настольная пила, отрезная пила и рабочий стол.

Верстак будет стоять у стены, желательно перед окном. Отрезная пила прилегает к длинной стене, с достаточным пространством по обе стороны от лезвия, чтобы отрезать длинные заготовки практически любой длины. Настольная пила и рабочий стол устанавливаются посередине комнаты; рабочий стол может даже выполнять двойную функцию, действуя также как дополнительный стол для настольной пилы. Внезапно появляется план этажа.

Измерьте свой верстак (если он у вас есть; если нет, решите, какого размера верстак вам нужен). Измерьте также верхнюю часть настольной пилы. На отдельном листе миллиметровой бумаги нарисуйте контуры верстака и настольной пилы в масштабе и вырежьте их. Для инструментов или рабочих поверхностей, которыми вы еще не владеете, используйте размеры, указанные в каталогах инструментов, которые помогут вам в процессе планирования. Вы можете обнаружить, что ваш первоначальный выбор слишком велик, или, если вам повезет, что доступно больше места, чем вы думали.

Реклама

Подобно шашкам на игровом поле, эти изображения можно перемещать. Поместите настольную пилу в центр; поместите более масляный инструмент вдоль стен.

Плывите по течению. При рассмотрении вопроса о том, куда следует поместить инструменты, имейте в виду, что организация мастерской должна быть органичной: последовательность инструментов должна соответствовать жизни процесса. Скажем, вы обычно начинаете с сырья. Первый шаг, вероятно, включает в себя грубую резку больших листов или кусков материала со склада на пригодные для обработки детали. Таким образом, ваша отрезная пила (та, на которую вы полагаетесь для резки заготовки по длине), вероятно, должна находиться в месте, удобном для ваших стеллажей для хранения.

Возможно, далее следует резка: Настольная пила или ленточная пила, вероятно, следующая. Возможно, в дальнейшем станционном упоре участвуют строгальный станок, лобзик, фуганок и сверлильный станок, за которым, возможно, следует шлифовальный станок. Далее следует сборочный стол. Верстак может потребоваться на одном или нескольких этапах процесса, в зависимости от того, сколько формообразования выполняется вручную.

Проведите в уме операции, связанные с работой, которую вы будете выполнять в своей мастерской, и перенесите логику в свой план. Это может быть круг вокруг настольной пилы в центре; это может быть U-образная форма или угол внутрь и наружу. Найдите подход, который подходит для вашего магазина и вашей работы, и вы обнаружите, что можете сэкономить бесчисленное количество шагов.

Не забывайте о высотах. Чертежи фасадов требуют времени, но они также могут помочь вам продумать процесс. Нарисуйте каждую из стен вашего магазина, включая окна и двери, скамейки и столы, стеллажи для мусорных ведер, полки и все остальное, что вы хотите (или с чем вам придется бороться, например, с печью, водонагревателем и остальным). Отопительное, охлаждающее и вентиляционное оборудование, воздуховоды или трубы также должны быть затянуты.

Реклама

Да, и еще одно: не увлекайтесь так перестановкой мебели («Столярка пойдет сюда, шлифовальная станция , э-э, вон там…»), что вы забываете оставить себе пустое место. Вам нужны места, где нет никаких инструментов: некоторая площадь потребуется не только для того, чтобы вы могли ходить, не только для работы с машинами, но и для сборки объектов, которые вы делаете или над которыми работаете.

Advertisement

Схема деревообрабатывающего цеха – MWA Woodworks

Если вы ищете идеи по планировке, хранению и организации деревообрабатывающего цеха, я проведу вас по моему цеху, чтобы показать вам инструменты, методы и рабочие процессы, которые мне подходят. Я предоставлю ссылки на инструменты, а также создам планы и видео для многих вещей в этом пошаговом руководстве, поэтому обязательно ознакомьтесь с ними!

---

---

ЗНАЕТЕ ЛИ ВЫ: Вы можете подписаться на меня в этих социальных сетях!

Instagram · Youtube · Facebook · Pinterest

---

*I Используйте аффективные ссылки, пожалуйста, см. Детали 9001 2

---

*I Используйте аффективные ссылки.

Дополнительная информация

У меня есть дополнительные ресурсы по сборке шкафов, перечисленные ниже. Если вы хотите узнать, как построить нижние шкафы или как повесить шкафы на бетонные стены, у меня есть полные видео сборки, пошаговые руководства и планы, доступные для скачивания.

✅️ КАК СОСТАВЛЯТЬ ВЕРХНИЕ ШКАФЫ

✅️ КАК СОСТАВЛЯТЬ НИЖНИЕ ШКАФЫ

Резка в положении стоя более удобна и помогает вам быть более точным при резке.

Многоножка легко складывается и не мешает, когда с ней покончено. Если вы хотите получить один из них для себя, ознакомьтесь с ним здесь: ДЕРЖАТЕЛЬ ДЛЯ РАБОТЫ С СОРОКОНОЖКОЙ 4×8

Макет My Woodworking Shop

Каждый столяр знает, что его мастерская — это его личное пространство, и это пространство постоянно развивается. Мы всегда стремимся обновить наши макеты, рабочий процесс, хранилище и инструменты. Я хотел показать вам мой магазин, чтобы вы могли увидеть, что работает для меня, и что я считаю правильным и неправильным, чтобы сделать мой магазин лучшим, каким он может быть. Конечно, даже для меня это непрерывный процесс. Мой магазин далек от «идеального», что бы это ни значило!

Давайте начнем с расположения моих магазинов. Мой магазин занимает третий отсек моего гаража и уходит под мой дом примерно на 53 фута. Он разделен на две комнаты. Фасад магазина имеет ширину 16 футов и глубину 25 футов, в основном это большой гараж на одну машину.

В передней части я разбиваю листовые материалы и пиломатериалы на части, а также занимаюсь всеми столярными работами и сборкой. Инструменты, которые живут здесь, — это моя торцовочная пила, настольная пила, фрезерные столы, сверлильный станок и все мои дрели/шуруповерты, шлифовальные машины и ручные инструменты. Я подробно расскажу обо всем этом позже.

Задняя часть магазина немного меньше: 12 футов в ширину и 28 футов в глубину. Он вмещает остальные мои большие электроинструменты, такие как ленточная пила, фуганок, рубанок, токарный станок и ЧПУ.

Здесь также живет мой главный пылесборник, а также я храню все свои пиломатериалы и обрезки. Там также есть место для хранения менее используемых инструментов, таких как мой барабанный шлифовальный станок и гидравлический пресс.

Разборка фанеры

Естественно, мой рабочий процесс всегда начинается в передней части магазина! У него есть дверь гаража, что делает его очень удобным для доставки листовых материалов и пиломатериалов прямо из моего грузовика в магазин. Говоря о листовых материалах, мой любимый способ ломать фанеру и МДФ — это использовать рабочий держатель Centipede. Его легко развернуть/свернуть и легко убрать с дороги.

В сочетании с куском вспененного утеплителя получается идеальная рабочая поверхность для использования моей гусеничной пилы, чтобы разрезать большие листы на удобные куски.

Мой рост 6 футов 2 дюйма, и рабочая высота мне идеально подходит. Многоножка также дает мне полный доступ ко всем сторонам фанеры, поэтому я могу сделать любой необходимый разрез. После того, как мои листовые материалы будут разрезаны на куски, мне будет проще использовать Festool MFT или настольную пилу, чтобы разрезать их до окончательных размеров.

Схема деревообрабатывающего цеха — мобильные инструменты

Еще один инструмент, находящийся в этой части магазина, — это моя тележка с откидным верхом. Это был один из первых проектов, которые я сделал в своем старом гараже на 2 машины, когда все должно было быть мобильным и экономить место.

Я использую свои, чтобы держать мою вибрационную и дисковую шлифовальные машины. Я видел, как другие ставили на один из них свой строгальный станок для ланч-боксов, Крег Форман и даже шлифовальный стол с нисходящим потоком. Супер универсальный!

Говоря о универсальности, если вы хотите узнать, как превратить обычный магазинный пылесос в машину для сбора пыли, то вам, возможно, стоит попробовать мою мобильную тележку для сбора пыли. Я использую свою тележку для сбора пыли с моих небольших электроинструментов, таких как эти шлифовальные машины, мой карманный зажим для отверстий и моя торцовочная пила.

Но я также использую его для уборки магазина после каждого проекта. Он легко передвигается на колесиках и собирает всю эту пыль в мини-циклонном сепараторе в верхней части тележки. Двухступенчатый сбор пыли, подобный этому, является лучшим, потому что он удерживает всю пыль и мусор от попадания в основной пылесос, что поддерживает фильтры в чистоте, что помогает пылесосу работать с максимальной производительностью намного дольше. А удобное ведро сверху легко опорожнить, когда придет время.

Другая приятная вещь заключается в том, что его площадь составляет 2 х 2 фута, поэтому он занимает чуть больше места, чем сам магазинный пылесос, и легко убирается с моего пути, когда он мне не нужен. И для изготовления требуется всего около половины листа фанеры, так что есть варианты, когда появляется следующий проект, и у вас есть еще одна половина листа фанеры, которая ничего не делает!

Чертежи тележки для сбора пыли

Превратите обычный магазинный пылесос в циклонную тележку для сбора пыли, используя менее листа фанеры! Это отличный проект для начинающих столяров, которые хотят построить свои мастерские, или для опытных столяров, которые хотят контролировать каждую пылинку на своем рабочем месте!

9,00 $

Модернизация ворот гаража

Одним из крупных усовершенствований, сделанных в моей мастерской, было поднятие поручней ворот гаража почти до потолка. Места для ламп хватает, но не более того. Теперь у меня есть зазор более девяти футов, поэтому пиломатериалы и листы стандартного размера поместятся внизу, не сталкиваясь с рельсами.

Я также перешел на двигатель с боковым креплением вместо двигателя с цепным приводом, который висит в центре потолка (прямо мешает вашей работе).

Как видите, у меня есть восьмифутовая полоса фанеры, которую я теперь могу перемещать без каких-либо препятствий на моем пути. Это возвращает мне все это пространство в голове!

Еще одна вещь, которую я держу здесь перед магазином, — это небольшой кусок перфорированной доски, на который я кладу свои приспособления. Салазки для поперечной резки, конические салазки, фрезерные станки и многое другое живут здесь, и их легко взять с собой, когда они мне понадобятся.

Схема деревообрабатывающего цеха – Станция торцовочной пилы

Самым большим обновлением, которое я сделал в своем цеху в прошлом году, была замена моей старой передвижной тележки для торцовочной пилы на эту потрясающую новую станцию ​​торцовочной пилы. Колоссальные 14 футов хранения и организации

Эта стена использовалась только для хранения дров, и больше здесь ничего не происходило, такое плохое использование пространства. Теперь у меня пять нижних шкафов и четыре верхних шкафа, а также гораздо больше места для хранения.

Имея восемь футов свободного пространства слева от пилы и четыре фута справа, я могу резать доски полной длины с полной опорой.

Я установил Т-образную направляющую и измерительную ленту по обеим сторонам пилы.

А также изготовил эти упорные упоры, сделанные по индивидуальному заказу, которые очень прочны, чтобы помочь мне делать точные и воспроизводимые разрезы на моей новой станции.

Эти шкафы полны новых способов организовать мои инструменты и расходные материалы. Я добавил выдвижные лотки, чтобы увеличить вместимость и доступность.

Также добавлена ​​выдвижная система хранения пильных полотен, позволяющая хранить все мои полотна в порядке и занимать очень мало места.

У меня даже все биты, отвертки и крепежные детали полностью разложены в этих ящиках, так что я могу легко взять то, что мне нужно, взять это с собой на проект и вернуть, когда закончу.

Верхние шкафы отлично подходят для хранения всех моих шлифовальных принадлежностей, а также всех отделочных материалов.

Я добавил эти пластиковые контейнеры для хранения других предметов, чтобы я мог взять и уйти, когда мне нужно.

Еще одна вещь, в которой я остро нуждался, — это более легкий доступ к электричеству в этой части магазина, поэтому я добавил три розетки вдоль торцовочной станции, чтобы обеспечить себе лучший доступ, когда мне это нужно.

На стене напротив торцовочной пилы я храню зажимы. У меня есть небольшие металлические стойки для небольших зажимов, а также большая стойка для всех трубных и параллельных зажимов. Я делаю всю свою сборку в этой части мастерской, поэтому наличие этих зажимов, готовых к использованию, является ключом к моей эффективности.

Схемы станции торцовочной пилы

В этом подробном плане на 40 страницах я покажу вам, как построить мою станцию ​​торцовочной пилы.

20,00 $

Зажим и место для хранения мелких инструментов

Рядом со стойкой для зажимов находится мой ящик с инструментами. Это самая старая вещь в моем магазине, она у меня уже лет 15 наверное. Я держу здесь «недеревянные» инструменты. Такие вещи, как молотки, отвертки, гаечные ключи и т. д., которые я использую в проектах по всему дому.

А рядом у меня стоит зарядная станция для дрели. Идеальное место для хранения моих дрелей/шуруповертов, а также всех аккумуляторов и зарядных устройств.

В центре магазина находится мой самый важный и самый используемый инструмент — настольная пила. У меня есть корпусная пила Saw Stop мощностью 3 л.с. с большим разгрузочным/сборочным столом с другой стороны. Этот инструмент используется, вероятно, в каждом проекте, который я делаю в какой-то момент, и поэтому он действительно в прямом и переносном смысле находится в центре моего рабочего процесса.

Схема деревообрабатывающего цеха – Настольная пила

Прямо над головой находится мой воздухоочиститель. Это от Powermatic, и у него есть два преимущества по сравнению со старыми воздухоочистителями «коробочного» типа. Во-первых, это след «коробки». Такой большой! Этот имеет гораздо меньшую площадь основания и не блокирует большую часть моего верхнего света.

Во-вторых, ТИХО. Например, действительно довольно, когда я выставляю его на максимальную настройку, я едва замечаю, что он включен, и вы вообще не слышите его на камере, когда я записываю свои видео. Воздухоочиститель является важным инструментом в моей стратегии сбора пыли. Он забирает все сверхмелкие частицы из воздуха. Вещи, которые действительно могут испортить ваши легкие. Даже самые лучшие пылесборники не могут собрать все, если вы используете эти большие машины. Вы должны собирать пыль на нескольких уровнях вашего магазина, чтобы защитить себя.

Сбоку от настольной пилы у меня есть самодельный фрезерный стол. К сожалению, у меня нет никаких планов, это было сделано ПУТЬ до того, как я сделал видеоконтент. Но это сослужило мне хорошую службу, когда я работал в своем гараже на 2 машины, и каждый квадратный сантиметр площади имел значение.

Сочетание этого с моей настольной пилой не только экономит место, но также позволяет мне использовать поверхность настольной пилы для поддержки очень больших заготовок, таких как эта столешница, когда я хочу вырезать профиль с помощью фрезы.

Когда я переехал из своего гаража на две машины в этот новый магазин, у меня появилось много рабочего пространства, и я хотел использовать это пространство, создав выделенные рабочие места, поэтому я добавил этот фрезерный стол Woodpecker и систему ограждений. Но одна из моих самых больших неприятностей в магазине — это пустая трата места под моими инструментами.

Схема деревообрабатывающего цеха – Фрезерная станция

Этот стол поставлялся с базовой металлической подставкой, но без хранения. Поэтому я решил превратить этот стол маршрутизатора в станцию ​​маршрутизатора с достаточным объемом памяти, чтобы вместить каждый маршрутизатор, аксессуар и бит, которые у меня были.

Теперь у меня есть все, что связано с маршрутизаторами, в одном месте, и все это занимает то же место, что и раньше, но без потери места.

У меня есть место для всех моих фрез, аксессуаров, таких как перьевые доски и прижимы, а также гаечные ключи и вставки.

У меня также есть большой глубокий ящик для всех моих маршрутизаторов и аксессуаров к ним. Сюда помещается абсолютно все, что у меня есть, связанное с роутерами. Если вы хотите посмотреть видео о том, как я это сделал, смотрите его ЗДЕСЬ.

Макет деревообрабатывающего цеха — Стена с инструментами

Над фрезерным столом находится моя стена с инструментами. На нем у меня есть место для хранения угольников и измерительных инструментов.

А рядом мой шкаф с ручными инструментами. Это было сделано на основе чертежей из журнала Fine woodworking, и в нем собраны все мои ручные инструменты в одном красивом шкафу.

В конце моей торцовочной пилы стоит мой сверлильный станок. Он стоит на тележке, в которой хранятся все мои фрезы и аксессуары.

Также на этой стене находится пылесборник, который проходит сквозь стену. Это позволяет мне собирать пыль на фрезерном столе, сверлильном станке и настольной пиле. Он проходит сквозь стену в заднюю комнату магазина, куда мы и направляемся дальше.

Магазинный шкафчик и ЧПУ

В задней части магазина у меня есть магазинный шкафчик. В этом высоком шкафу хранятся все мои средства индивидуальной защиты, такие как очки, наушники и респираторы. В нем также моя аптечка, мои рабочие ботинки и фартуки. Все в одном месте и за этой дверью, чтобы не было пыли!

Рядом мой ЧПУ. Это очень полезно для гравировки заготовок, а также для вырезания шаблонов мебели или всего, что требует высокой степени точности.

Макет деревообрабатывающего цеха – инструменты большего размера

Напротив стоит мой токарный станок. У меня есть миди-токарный станок от Jet с дополнительным удлинителем станины. Верхняя часть стойки токарного станка достаточно велика, чтобы вместить ее и даже некоторые полноразмерные токарные станки. Он крепкий (почти 300 фунтов) и в нем достаточно места для всех моих токарных инструментов, а также кусков дерева для токарных заготовок.

Чертежи стенда токарного станка

Вас интересует токарная обработка дерева? Хотите мебель для магазинов, которая больше, чем просто функциональна? Эта стойка для токарного станка имеет верхнюю часть 60 ″ и подходит для миди-токарного станка с удлинителем станины ИЛИ некоторых полноразмерных токарных станков. Имеется достаточно места для хранения как инструментов, так и токарных заготовок.

10,00 $

Затем у нас есть моя линейка более крупных электроинструментов, таких как моя 14-дюймовая ленточная пила Laguna и мой барабанный шлифовальный станок.

И кроме того мои фрезерные инструменты. Мой 15-дюймовый рубанок Grizzly и 8-дюймовый фуганок Grizzly. Эти инструменты необходимы для фрезерования собственного необработанного пиломатериала, который дешевле, чем обработанный пиломатериал, и его легче найти. Не обязательные инструменты, если вы только начинаете заниматься деревообработкой, но определенно то, что вы должны запланировать, потому что они окупают себя.

План деревообрабатывающего цеха — Сбор пыли

В самом конце мастерской находится мой пылесборник. У меня циклон Dust Gorilla мощностью 3 л.с. У него есть 6-дюймовая основная магистраль, которая проходит по прямой линии, и к ней прикреплены все мои большие инструменты, такие как фуганок, рубанок, ленточная пила, фрезер и настольная пила. Вам может не понадобиться такой большой пылесборник, но для моего магазина, который очень длинный и узкий, это было ключом к хорошему сбору пыли. От пылесборника через стену до моей настольной пилы почти 50 футов!

План деревообрабатывающего цеха — Склад пиломатериалов

Также в этой части мастерской находится весь мой склад пиломатериалов. У меня это организовано тремя способами. Во-первых, это мой стеллаж для пиломатериалов, в котором есть все мои пиломатериалы в натуральную величину.
