Какие бывают планшайбы для токарного станка по дереву: как изготовить своими руками
Токарные станки по дереву являются незаменимым универсальным устройством при обработке заготовок различных целей, размеров и уровня сложности выполнения работ. В штатном патроне станка производится крепление небольших по размеру цилиндрических деталей.
Элементы крупного размера, либо нестандартные требуют использования специальных инструментов. Поэтому очень важно разобраться в технических характеристиках и особенностях планшайбы для токарного станка по дереву, а также подробно рассмотреть ее виды.
Содержание:
- 1 Что такое планшайба для токарного станка по дереву
- 2 Описание конструкции
- 3 Технические характеристики
- 4 Какие есть разновидности
- 4.1 Диск с Т-образными пазами
- 4.2 Со сквозными пазами
- 4.3 С отверстиями
- 4.4 Поводковые планшайбы
- 4.5 С наличием угольника
- 5 Изготовление своими руками,, видео
- 5.
1 Универсальная планшайба своими руками, видео
- 5.
- 6 Советы и рекомендации специалистов
1 Универсальная планшайба своими руками, видеоЧто такое планшайба для токарного станка по дереву

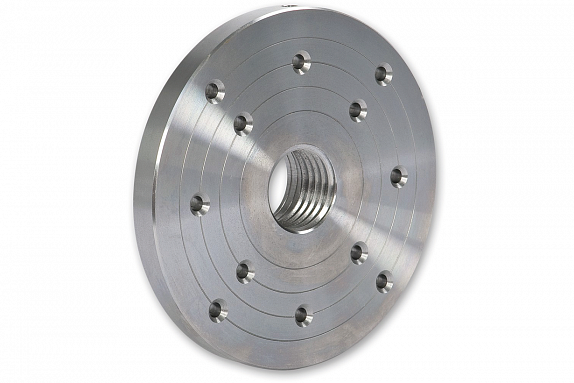

Планшайба для токарного станка по дереву – деталь, имеющую форму стального диска с отверстиями для крепления габаритной заготовки. Обычно планшайба для токарного станка по дереву используется в случаях с теми деталями, которые невозможно зажать в патрон.
Примерами могут служить плоские заготовки, крупногабаритные, либо просто детали неправильной формы. Такое устройство просто необходимо при обработке продукции со смещением окружности шпинделя, а также изделий, которые могут пострадать от воздействия патрона.
Описание конструкции
Ещё раз о том, что планшайба для токарного станка по дереву представлена в виде литого диска, сделанного из металла, который имеет так называемое центральное отверстие из резьбы, предназначенное для его закрепления на токарном станке по дереву, а точнее на его шпинделе. В ней заготовка аккуратно крепится с помощью металлических шурупов, которые проходят сквозь ее отверстия и крепко вкручиваются в дерево.
Токарный деревообрабатывающий станок при реализации укомплектовывается планшайбой, имеющей внешний диаметр, составляющий 100–150 мм. Если есть необходимость, то есть возможность дополнительно купить планшайбу для токарного станка по дереву любых размеров, с иным месторасположением крепежных отверстий, а также рабочей толщины.
Технические характеристики
Конструкция планшайбы подходит для станков не только дерева, но и металла. Она представлена в виде диска, с выполненными на нем узлами заготовок. Выступать материалами могут быть и чугун, и сталь. Другие материалы используются в редких случаях.
Конусные ступицы и резьбовой отверстия служат инструментом для крепления оснастки к шпинделю. Под определенные размеры выходного конца вала подбираются конкретные параметры. При условии, если приспособление, которое зажимается прямо в патроне станка, обеспечивается цилиндрической ступицей.
Крепится заготовка с использованием прижимов, костылей, также различных прихватов и других зажимных устройств.
С этой целью устанавливается и используется токарный патрон. Он может быть собран на планшайбе либо по оси, либо с ее смещением. Стоит уделять особое внимание на планшайбу при использовании техники безопасности производства.
Серьёзную опасность как для самого токаря, так и для окружающих представляют большие размеры, нестандартные крепления и нецилиндрическая форма поверхностей. В начале работы необходимо все элементы сбалансировать и закрепить, чтобы конструкция не распушилась и не разлетелась отдельные узлы.
Читайте также: Какие бывают патроны для токарного станка по дереву
Какие есть разновидности
В связи с широким использованием планшайб для токарного станка по дереву, имеется огромное количество модификаций и вариантов крепления, а отсюда уже и число разновидностей увеличивается. Планшайба для токарного станка по дереву сама по себе имеет простую конструкцию и широкую область использования, что повлекло за собой увеличение способов закрепления обрабатываемых элементов.
Ниже подробно рассмотрим каждую из разновидностей планшайб для токарного станка по дереву.
Диск с Т-образными пазами
Такая конструкция представляет собой поверхность с имеющимися на ней углублениями. Все крепления осуществляются при помощи винтов. На установку данной оснастки можно найти огромное количество видов продукции. Важно, что у пазов количественный фактор меняется, а именно от большего числа самих пазов увеличивается и назначение.
В процессе изготовления параметры диска могут легко измениться и подстроиться под конкретную ситуацию. Такой вид планшайбы для токарного станка по дереву является самым распространённым, потому что он удобен и универсален, имеет много вариантов использования.
Со сквозными пазами
Планшайбам со сквозными пазами особенно подходит для обработки металла, а не только для дерева. Сквозные пазы являются главным их отличием. Размер их и частота зависит от задачи использования.
В большинстве случаев отверстия расположены по всей окружности на определённом расстоянии.
Бывают модели, где паз сплошной и непрерывный. Устанавливается при помощи винтов. Зачастую деталь ставится на диск обратной стороной, если тот или иной продукт имеет соответствующие отверстия.
Как правило, на поверхность переходника устанавливаются другие механизмы. Именно они дают возможность сделать ассортимент фиксаторов более разнообразным, необходимых для работы с диском и увеличения его сцепляющих возможностей.
С отверстиями
Вся линейке разновидностей имеет общую черту – центральное углубление. Благодаря этому диск с легкостью садится на патрон, поэтому используется резьба. Все иные отверстия расположены по конкретному регламенту. Количество пазов напрямую зависит от линии продукции. Они могут быть и округлой формы, и овальной, и даже удлинённой.
Вариант крепления заготовки в планшайбе тоже не один, помимо винтов ещё могут использоваться и прихваты, которые существенно увеличивают количество вариантов.
Поводковые планшайбы
Такие диски имеют специальное углубление вдоль всей своей окружности, которая удерживает хомут.
За счет такого вида дисков детали размешаются между центрами, а крутящий момент передаётся от вала к изделию.
Хомут, в свою очередь, опоясывает само изделие, тем самым схож с муфтой. Кроме того, на самом диске расположены отверстия разного размера, имеющие Т – образный формат, их количество может быть любым. Планшайба такого типа не ограничивается четкими параметрами, они полностью зависят от цели использования.
С наличием угольника
Данный вид планшайбы для токарного станка по дереву имеет так называемый дополнительный переходник с формой угла. Он закрепляется к части диска, при это освобождает другую сторону с пустой плоской поверхностью. На этом переходнике расположена заготовка.
Суть этой дополнительной детали состоит в уменьшении показателя механического фактора для детали. Следовательно, его лучше использовать при условии, если продукция уязвима либо имеет мягкие участки и тонкие части.
Для того чтобы устойчивость имела максимальный показатель, необходимо установить фиксацию в одной точке поверхности, а также выбрать не менее трёх.
Можно выбрать больше, но все зависит от характеристик материала, который используется. Важно использовать и дополнительный крепеж.
К примеру, если форма довольно тонкая, а при этом удлиненная, то вполне подойдет особый переходник. Патрон трезубец назначается при работе с длинными деревянными конструкциями, имеющими плоское основание.
Читайте также: патрон для токарного станка по дереву своими руками
Изготовление своими руками,, видео
Универсальная планшайба своими руками, видео
Советы и рекомендации специалистов
Планшайба является широко используемым устройством в металлообработке и деревообработке.
В связи с тем, что она предназначена для изготовления нестандартных деталей, то задачи перед ними могут быть самыми разнообразными. Следовательно, при производстве, необходимо учитывать множество нюансов.
Отсюда понятно, что специализированные магазины имеют огромное количество планшайб. Иногда и этого бывает мало. В таком случае токари самостоятельно изготавливают их, при этом ориентируются на собственные нужды и требования к данной планшайбе, что помогает подогнать ее под конкретную производственную цель.
Важно всегда под рукой иметь целый набор, включающий в себя планшайбы под различные назначения. При этом некоторые из наборов могут быть и самодельными. Бывает так, что некоторые вариации могут отсутствовать на рынке или в ассортименте специализированного магазина.
