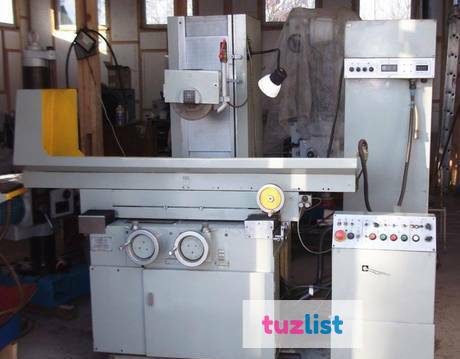

Плоскошлифовальный станок с прямоугольным столом и горизонтальным шпинделем 3Д711ВФ11
Особенности конструкции
Перемещение суппорта и шлифовальной головки осуществляется на роликовых опорах качения посредством шариковинтовых пар. Применение в узлах подач шлифованных шариковинтовых пар качения обеспечивает плавное высокоточное безлюфтовое позиционирование.
Перемещение стола (координата X) — от гидроцилиндра скольжения. Используется автоматическая смазка направляющих станины и стола.
Все рабочие перемещения станков автоматизированы. Рациональная конструкция станины, крестового суппорта, колонны, стола и шлифовальной головки, изготовленных из чугунных отливок, обеспечивает высокую жесткость и виброустойчивость станка, что гарантирует стабильную точность и чистоту обработки.
В конструкции использованы комплектующие изделия ведущих мировых производителей. Электрооборудование — SIEMENS и BALLUFF.
Технические характеристики 3Д711ВФ11
|
Параметр |
3Д711ВФ11  30 без УЦИ |
3Д711ВФ11 |
ОШ-550 |
ОШ-550 |
|---|---|---|---|---|
|
Класс точности станка по ГОСТ 8-82 |
В |
В |
||
|
Размеры зеркала стола (BxL), мм |
200х630 |
320х630 |
||
|
Точностные параметры, – размер образца изделия, мм – плоскостность, мкм – параллельность, мкм – шероховатость поверхности, |
380х120х120 4 5 0,16 |
380х150х120 4 5 0,16 |
||
|
Рабочие подачи: – стола, м/мин – суппорта, мм/ход – шлифовальной головки, мм |
2…30 0,3…40 0,002…0,08 |
2…30 0,3…40 0,002…0,08 |
||
|
Наибольшие перемещения, мм – стола – суппорта |
670 245 |
385 |
||
|
Наибольшая масса устанавливаемой заготовки |
200 |
270 |
||
|
Наибольшее расстояние от зеркала стола |
550 |
650 |
||
|
Размеры шлифовального круга |
300х40х76 |
300х40х127 |
||
|
Мощность главного привода, кВт |
4 |
7,5 |
||
|
Габаритные размеры, мм – длина – ширина – высота |
2715 1788 2035 |
2715 2105 2140 |
||
|
Масса, кг |
2950 |
3400 |
||
Плоскошлифовальный станок с прямоугольным столом и горизонтальным шпинделем 3Д711ВФ11 может быть использован в условиях массового, серийного и единичного производства.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Перейти в карточку товара и нажать «Заказать». После нажатия нужно заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Вы так-же можете просто отправить запрос на адрес электронной почты: [email protected]
3д711вф11 Плоскошлифовальный станок – STAN7
Смотреть все товары: Продано
350 000р. 0р.
Цена за НАЛИЧНЫЙ расчет. По безналу +10% (без НДС).

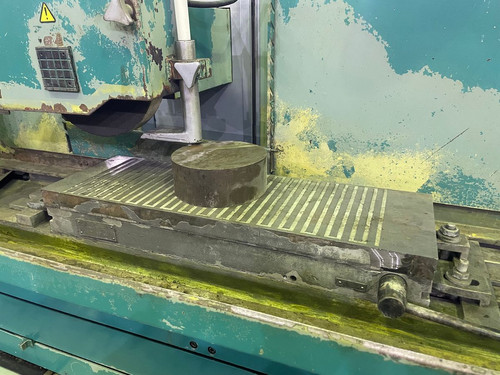

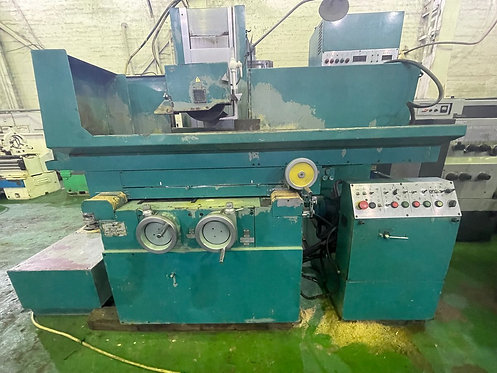

Плоскошлифовальный станок 3д711вф11.
Станок в отличном состоянии.
Подключен. С проверкой в работе.
Нет в наличии
Категории: Продано, Склад 1 (Север Москвы)
Описание
Технические характеристики
Станки, представленные в категории «Склад №1 Север Москвы»
находятся на одном складе, подключены, готовы к проверке и имеют полную комплектность.
Цена станка указана за наличный расчет, с учетом демонтажа и погрузки на Ваш транспорт. Так же возможна оплата по безналичному расчету. Осмотр Плоскошлифовального станка 3Д711вф11 производится по предварительной договоренности по телефону:
8 (917) 331-33-01
8 (982) 335-00-07
Осмотр проводится в Будние дни, с 9-00 до 17-00, договориться об осмотре можно в любое время.
| Наименование параметра | 3Д711ВФ11 |
| Основные параметры | |
| Класс точности по ГОСТ 8-82 | В |
| Наибольшие размеры обрабатываемых изделий (длина х ширина х высота), мм | 990 х 280 х 400 |
| Наибольшая высота обрабатываемых изделий при наибольшем диаметре шлифовального круга, мм | |
| Наибольшая высота обрабатываемых изделий при наименьшем диаметре шлифовального круга, мм | 470 |
| Расстояние от оси шпинделя до зеркала стола, мм | 550 |
| Наибольшая масса обрабатываемых изделий, кг | 220 |
| Точностные параметры, максимально достигаемые на образце-изделии | |
| Размер образца-изделия, мм | |
| плоскостность, мкм | |
| параллельность, мкм | |
| шероховатость поверхности, обработанной периферией шлифовального круга, Ra | |
| Перпендикулярность траектории поперечного перемещения стола к направлению его продольного перемещения, мкм | |
| Рабочий стол станка | |
| Размеры рабочей поверхности стола (длина х ширина), мм | 630 х 200 |
| Наибольшее ручное продольное перемещение стола, мм | 700 |
| Наибольшее продольное перемещение стола от гидроцилиндра, мм | 670 |
| Скорость продольного перемещения стола (бесступенчатое регулирование), м/мин | 2. .35 |
| Суппорт стола. Механизм поперечной подачи стола | |
| Наибольшее ручное поперечное перемещение суппорта стола/ автоматическое, мм | 250/ 245 |
| Автоматическая поперечная подача на каждый ход стола (бесступенчатое регулирование), мм | 0,3..40 |
| Ускоренное перемещение крестового суппорта, м/мин | 2,14 |
| Шлифовальная бабка. Шлифовальный круг | |
| Наибольшее вертикальное перемещение шлифовальной бабки, мм | 400 |
| Цифровая индикация вертикального перемещения на длине, мм | 0..0,999 |
| Цифровая индикация поперечного перемещения на длине (для исп. 25,56), мм | 0..470 |
| Отскок шлифовального круга после окончания цикла (наибольший/ наименьший/ дискретность), мм | 0,9/ 0,1/ 0,1 |
| Ускоренное вертикальное перемещение шлифовальной бабки, м/мин | 0,3 |
| Размеры шлифовального круга (D x d x h), мм | 300 х 40 х 76 |
| Число оборотов шлифовального круга в минуту | 2230 |
| Наибольшая скорость резания (окружная скорость шлифовального круга), м/с | 35 |
| Цена деления лимба маховика вертикального перемещения, мм | |
| Цена деления лимба тонкой вертикальной подачи, мм | |
| Автоматическая подача вертикального перемещения (ступенчатая черновая с шагом 0,01), мм | 0,01. .0,09 |
| Автоматическая подача вертикального перемещения (ступенчатая чистовая с шагом 0,001), мм | 0,001..0,009 |
| Автоматическая подача вертикального перемещения (ступенчатая с шагом 0,002), мм | — |
| Электрооборудование и привод станка | |
| Количество электродвигателей на станке | 8 |
| Электродвигатель привода шпинделя шлифовального круга, кВт | 4 |
| Электродвигатель гидропривода стола, кВт | 2,2 |
| Электродвигатель привода вертикальной подачи, кВт/ Н*м | 0,03/ 5 |
| Электродвигатель вентилятора охлаждения масла в гидростанции, кВт | |
| Электродвигатель вентилятора охлаждения электрошкафа, кВт | 0,018 |
| Электродвигатель привода поперечной подачи, кВт | 0,12 |
| Электродвигатель ускоренного перемещения шлифовальной головки, кВт/ об/мин | 0,37 |
| Электродвигатель насоса охлаждения, кВт/ об/мин | 0,15 |
| Электродвигатель магнитного сепаратора в комплекте с агрегатом, кВт | 0,09 |
| Общая установленная мощность всех электродвигателей, кВт | |
| род тока питающей сети | 50Гц, 380 В |
| Габариты и масса станка | |
| Габарит станка (длина х ширина х высота), мм | 2595 х 1775 х 2035 |
| Масса станка, кг | 2950 |
